Устройство и принцип действия

Споттер состоит из сварочного аппарата, работающего по методу контактной сварки на постоянном или переменном токе. На лицевой части корпуса размещена панель с регуляторами режимов сварки: силой тока, мощности.

От устройства отходит 2 провода – заземление (масса) и кабель-канал со сварочным пистолетом, на конце которого можно закрепить обратный молоток, электроды, крюк и другие насадки.

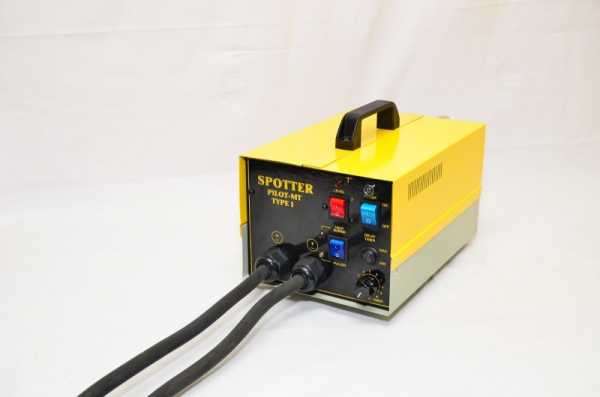

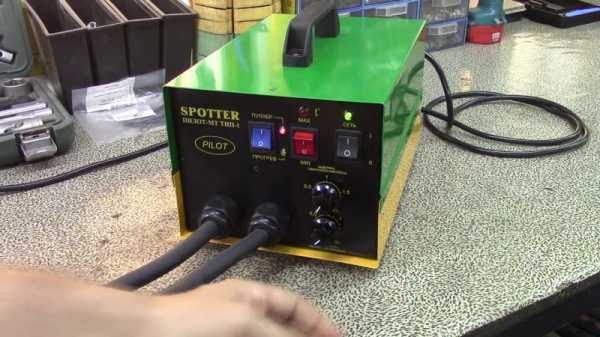

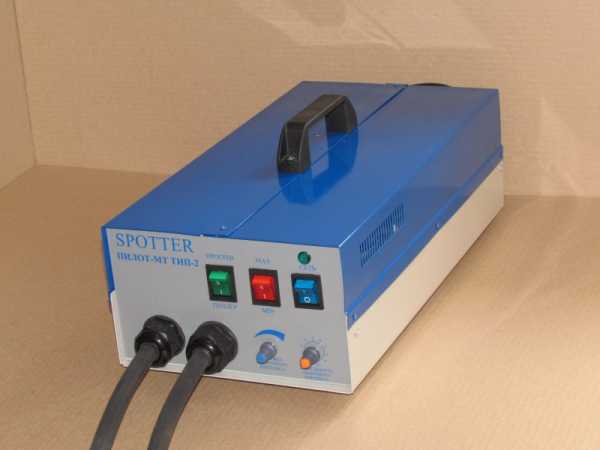

Внешний вид прибора показан на фото споттеров в нашей галерее.

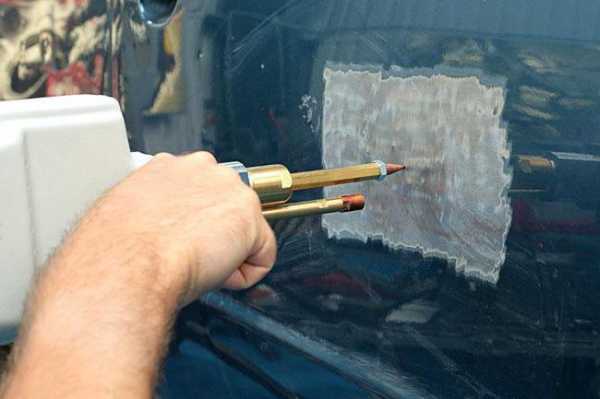

Работа агрегата достаточно проста: на кузове устанавливают кабель «масса», предварительно извлекая аккумулятор из автомобиля, а пистолет с насадкой (электродом) подносят к ремонтируемому участку. Нажатием курка замыкают электрическую цепь и подают ток.

Точка контакта пистолета и кузова начинает разогреваться до температуры, достаточной для фиксации ремонтируемого металла с электродом, но исключающей сквозной прожог и перегрев всей конструкции. Так происходит сварка споттером.

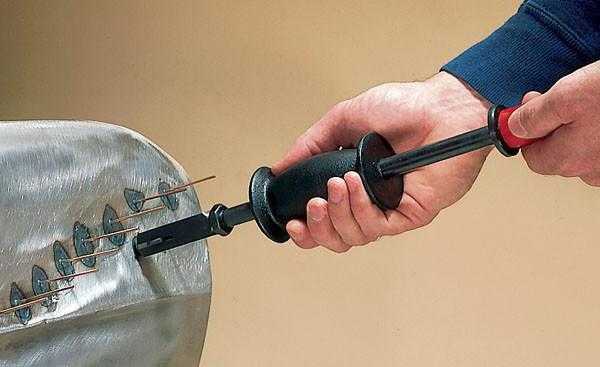

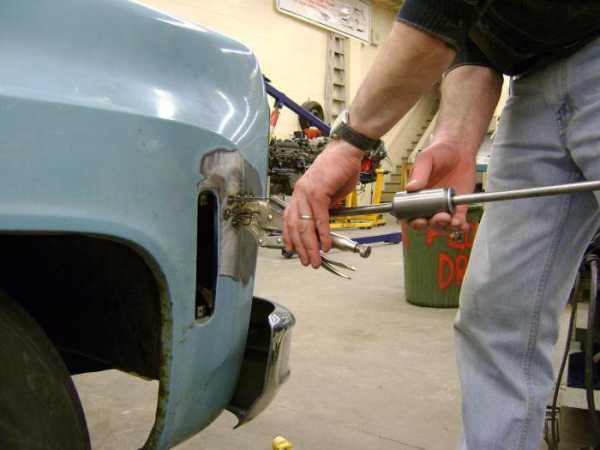

Далее в дело вступает обратный молоток, который вытягивает и распрямляет рельеф металла. После чего удаляют приваренную накладку.

Виды, модели современных спотов

Встречается 2 вида споттеров:

• трансформаторный – нетребовательный в уходе аппарат, который можно собрать самостоятельно;
• инвенторный – изготавливается специализированными заводами, имеет несколько режимов работы и температурные датчики.

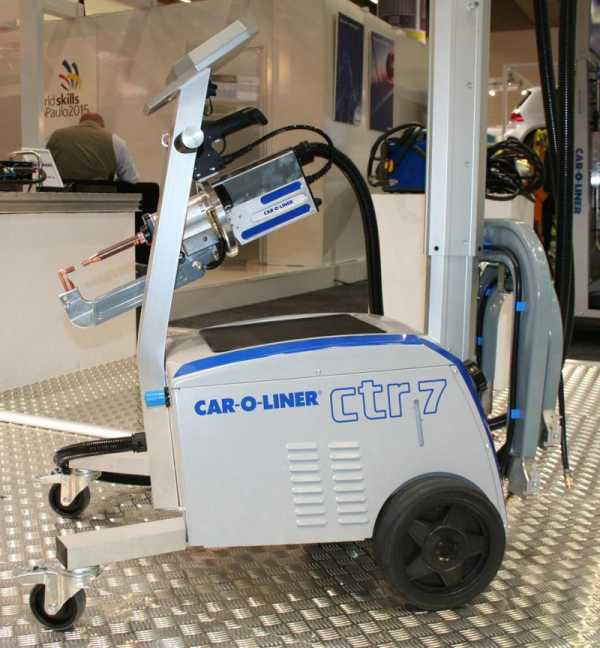

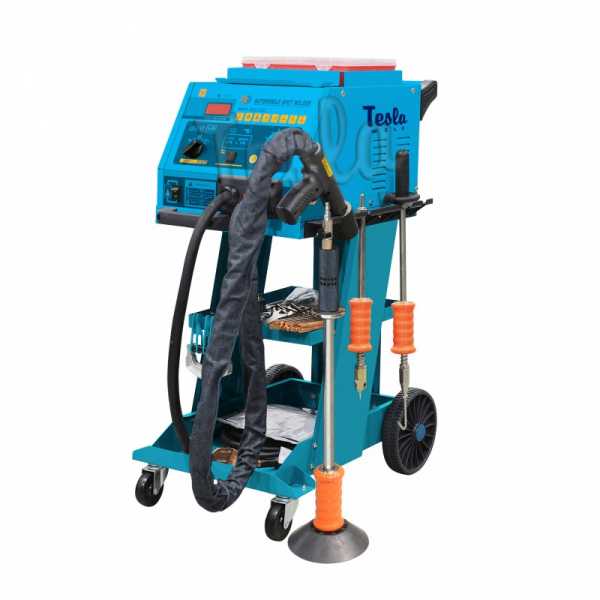

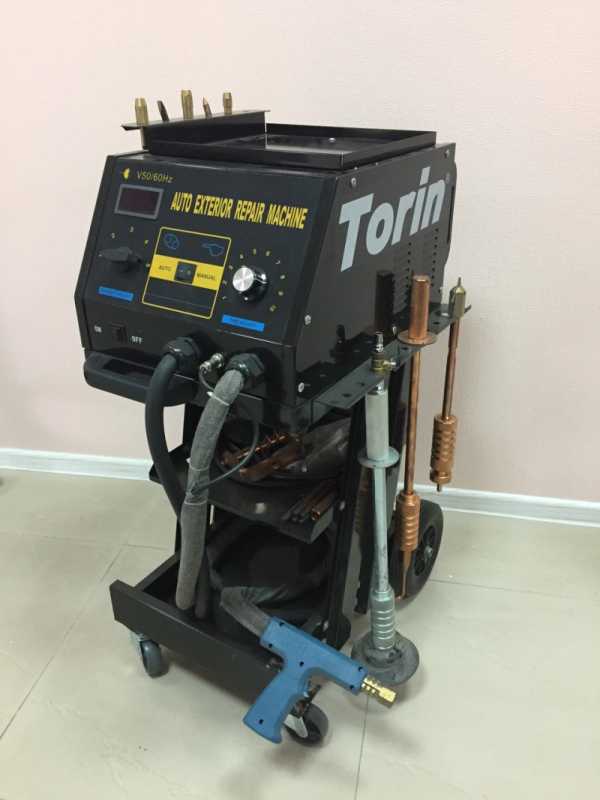

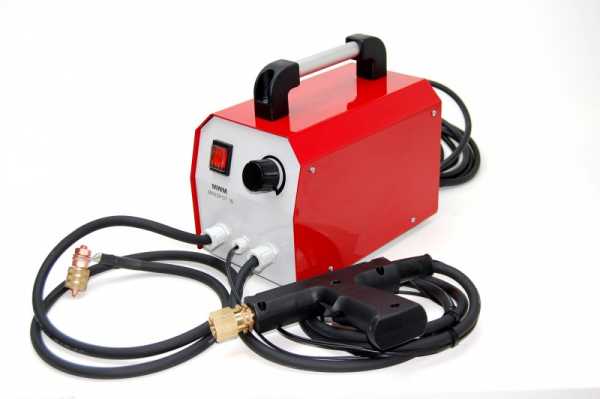

В соответствии со своими габаритами устройства подразделяются на мобильные, которые можно вручную переносить из одного места в другое, и профессиональные споты в виде больших агрегатов на колесиках для каждодневного использования в мастерской.

Споттеры могут работать как от однофазной сети в 220 В, так и от двухфазной в 380 В. В первом случае приборы экономичны, не перегружают сеть и стоят дешевле. Но они не позволят соединять детали толщиной свыше 0,8 мм. Есть ограничения и по видам сталей. Более мощный трансформатор установлен в споттеры, работающие от сети 380 В.

Еще один критерий выбора устройства — изготовитель. Положительные отзывы, в которых отмечено высокое качество продукции, оставляют владельцы споттеров Garwin (Германия) и Telwin (Италия).

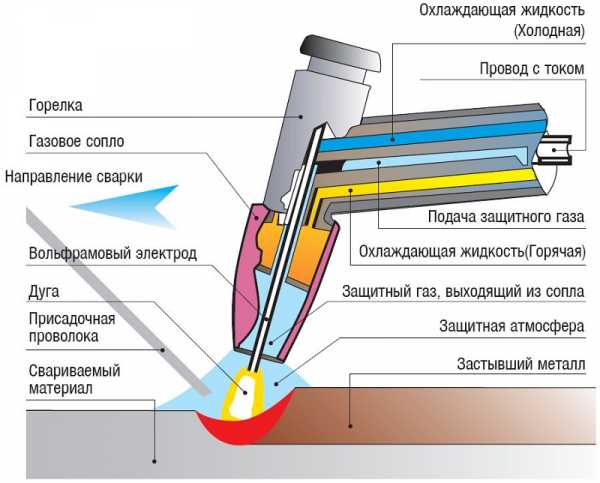

Как работать споттером

Для того, чтобы освоить данную разновидность контактной сварки, не надо заканчивать курсы или какие-либо учебные заведения.

Достаточно внимательно ознакомится с инструкцией для работы споттером, которую приводит каждый производитель оборудования. Рассмотрим пример использования устройства для рихтовки кузова автомобиля.

Основные этапы:

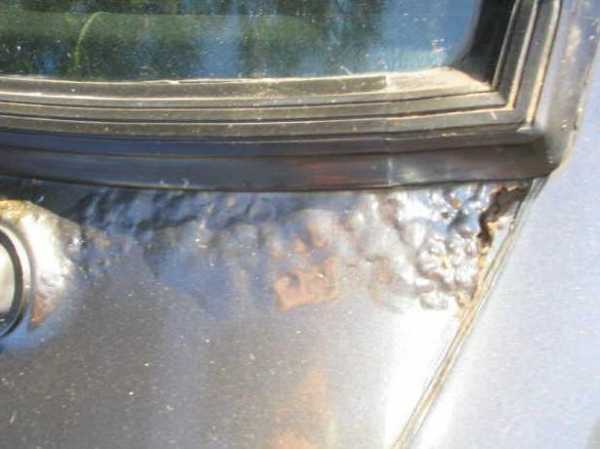

• Деформированная поверхность зачищается в месте непосредственной приварки шайбы от краски и загрязнений.
• К ремонтируемому изделию подсоединяется заземление.
• На изделие приваривают технологический элемент — накладку (шайбу, шпильку, спираль).
• С помощью обратного или инерционного молотка, зацепившись за накладку, поверхность правят.
• После выправления накладку аккуратно убирают вращательными движениями.
• Место сварки зачищается абразивным инструментом.

Как сделать споттер самостоятельно

Для тех, кто не желает тратить бюджет на новенький магазинный аппарат есть выход — сделать споттер своими руками.

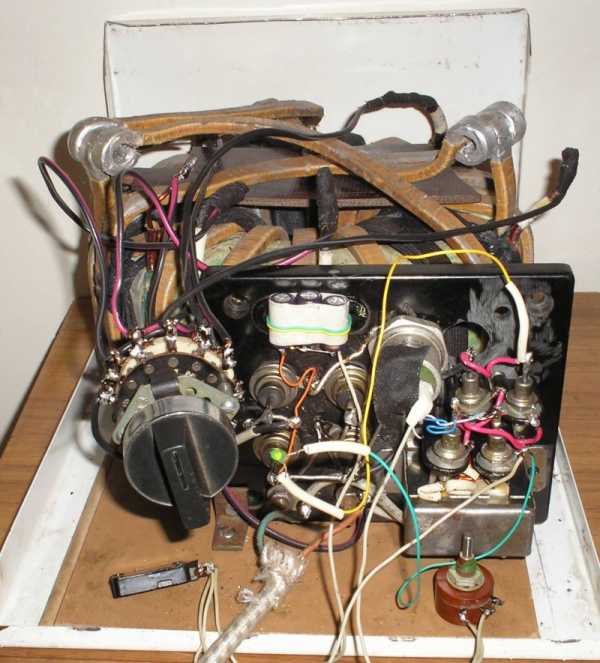

Самодельные споттеры выполняют свои функции не хуже заводских аналогов при условии грамотного процесса сборки. Они собираются на базе сварочного аппарата с трансформатором.

Для этого понадобится ряд комплектующих:

• трансформатор для создания тока и питания всей электрической цепи;
• диоды и диодный мост;
• тиристор типа Т132-50 или ПТЛ-50;
• переменный резистор;
• кнопка управления.

Для споттера требуется выходная величина тока 1500 А. Многие устройства от сварочных аппаратов уже выдают такое число.

Но если сила тока меньше, то с трансформатором придется немного повозиться:

Со старой техники с помощью зубила или стамески снимается вторичная обмотка. Производится расчет количества витков, приходящихся на единицу напряжения.

Для этого первичная обмотка оборачивается медной жилой и замеряется вольтаж. Его отношение к числу витков дает искомую величину.

Из вторички изготавливают шину на 6 В и сечением 160 мм2. При меньшем размере шина делится на куски, соединяемые тканевыми изолентами, так, чтобы выдержать нужное сечение. Изготавливают пару шин с изоляционной обмоткой: слой изоленты чередуют со скотчем.

Полученные шины монтируют на трансформатор, они должны лечь ровно. Замеряется мощность: если она достаточна, то прибор почти закончен. При отрицательном результате следует изменить подключение проводов к первичному слою

Пистолет споттера получают из сварочного или используют корпус от неработающей дрели. К нему приделывают детали для крепления электродов, внутри устанавливают ось из латуни.

За базу для изготовления споттера можно брать не только трансформатор от сварочного аппарата, но и от микроволновой печи.

Фото споттера

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Споттер для кузовного ремонта авто. Виды, обзор и методика работы инструмента.

Споттер – это оборудование, предназначенное для кузовного ремонта автомобиля за счет использования технологии точечной сварки. Такой аппарат позволяет выравнивать вмятины и прочие кузовные повреждения с внешней стороны без необходимости разреза металлической конструкции кузова или отдельной детали авто.

Технология, которая используется в споттере – это сварка сопротивлением. Все управление оборудованием происходит с помощью микропроцессора, к которому подключена панель с регуляторами настроек.

Если говорить простыми словами, то споттер для кузовного ремонта – это один из подвидов сварочных аппаратов. Основное его отличие от классической сварки заключается в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течение очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть.

Для чего нужен споттер? С помощью данного устройства вытягивают двери авто, крышу, бампера и прочие кузовные элементы, и при этом, не тратя время на их снятие, разборку и выравнивание с обратной стороны. В любой автомастерской, которая занимается кузовными работами без качественного спотта не обойтись. Такой аппарат ускоряет ремонтные работы.

Настройки, которые присутствуют на корпусе споттера, задаются исходя из следующих параметров:

• толщины металла детали.
• тип насадки.
• временного интервала проведения работ.
• мощности.

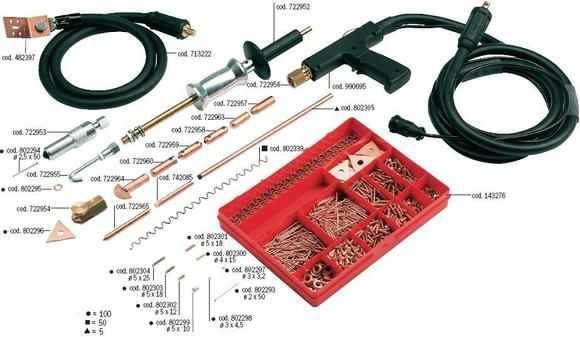

Из дополнительных приспособлений, которые используются вместе со споттером, выделяют:

• струбцины.
• точечные крепежи споттера.
• электроды.
• приспособления для удаления вмятин.
• элементы для вытягивания ребер.
• насадки в виде полумесяцев и шпилек.

Применяя данный аппарат, вы сохраните заводские швы, и при этом результат будет высокого качества.

Классификация оборудования

Содержание статьи

Споттеры разделяют на два типа:

• инверторные.
• трансформаторные.

От направленности ремонта такое сварочное оборудование разделяют на несколько категорий:

• для рихтовки кузова и отдельных деталей автомобиля. Это компактный ручной инструмент, в комплекте с которым поставляется обратный молоток и набор насадок.

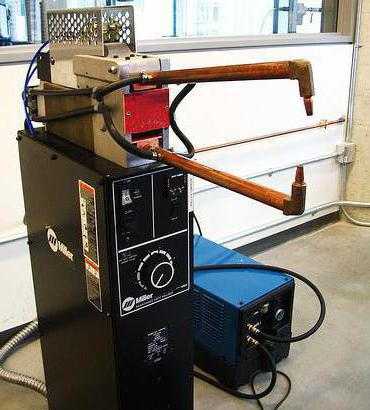

• для контактной сварки кузовных панелей с использованием клещей. В эту группу включают маломощные споттеры которые направлены на контактное точечное сваривание.

В зависимости от рабочего напряжения данные аппараты разделяются на подключение к:

Работают они примерно одинаково, но некоторые мастера говорят, что более качественные швы получаются именно от споттеров подключенных к 380В.

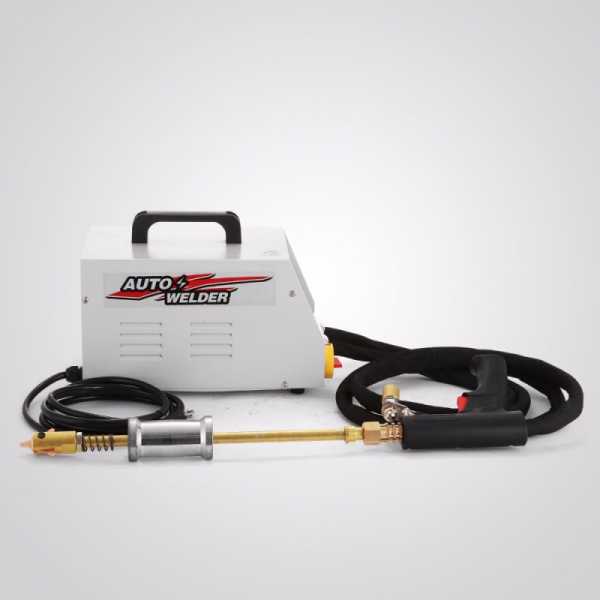

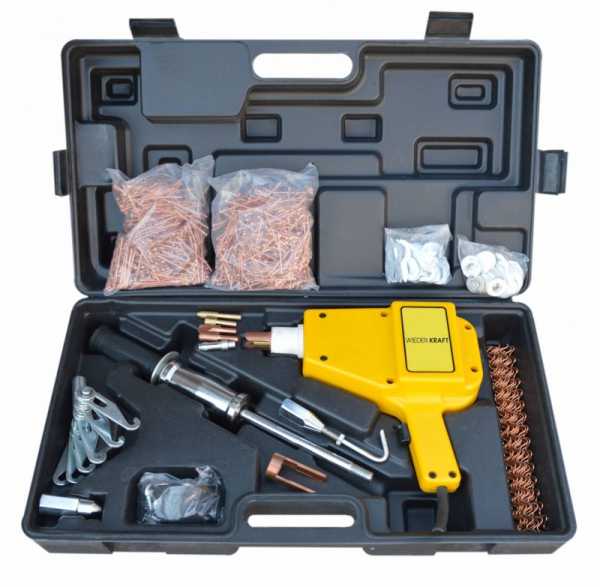

В основной комплект поставки такого оборудования входят:

• крепежные элементы. Петли, волнистая проволока и прочее.
• обратный молоток.
• клещи пневматического типа.

Все дополнительные комплектующие, для осуществления сложного кузовного ремонта, можно найти в любом интернет магазине профильного направления. Старайтесь не экономить на оборудовании, ведь от качества его изготовления зависит и тот уровень работ, который вы будете предлагать клиенту.

Как работать со споттером?

Вы вполне можете проводить ремонтные работы с помощью споттера своими руками, нужно лишь изучить теорию и немного попрактиковаться на тестовых поверхностях.

Алгоритм работы тут будет следующий:

1. Зачистка обрабатываемой поверхности. Вам нужно с помощью шлифовальной машинки и наждачной бумаги снять слой ЛКП с поврежденного участка кузова, где вы будете приваривать шайбы для вытягивания вмятин.
2. К детали, которую ремонтируем, подключаем заземление. Важно! Если вы будете выравнивать деталь прямо на кузове авто, без снятия, то обязательно снимите клеммы аккумулятора, чтобы избежать замыкания электроники.
3. Используя споттер, в местах вмятин и повреждений привариваем крепежные элементы, за которые в итоге будем тянуть металл, к его исходной форме. К таким крепежным элементам относят: шайбы, шпильки, треугольники, «змейки».
4. Применяя обратный молоток, который обычно поставляется в комплекте со споттером, вытягиваем поврежденные участки кузова. Помимо обратного молотка можно использовать цепи, тросы, стапель, лом и прочие приспособления, с помощью которых можно тянуть металл.
5. После выравнивания снимаем крепежные элементы путем их выкручивания.
6. Зачищаем место сварки и приступаем к этапу обезжиривания и шпаклевания поверхности детали.

На этом ремонтные кузовные работы завершены, и далее уже будет идти этап нанесения нового ЛКП.

Видео примеры работы с таким оборудованием.

Как выбрать споттер для кузовного ремонта?

На рынке сейчас много предложений, есть как известные и дорогие производители, так и более дешевый ценовой сегмент. Широко развит и рынок б/у споттеров.

На данный момент можно выделить несколько основных торговых марок:

1. Споттеры Holex, которые производятся немецкой компанией Хоффман. Это качественное оборудование, которым пользуются авторитетные автомастерские.
2. Французский производитель Gys. Пример их аппаратов Gyspot, которые используются для сварки звезд и колец, вытягивания небольших вмятин, сварки волнистой проволокой для рихтовки округлых поверхностей.
3. Китайские споттеры марки Solary. Невысокая цена и оптимальное качество, делают это оборудование очень востребованным на рынке среди новичков.
4. Итальянское оборудование фирмы Deca. Имеет встроенный микропроцессор, который позволяет осуществлять автоматические настройки в различных условиях работы, напрмиер от толщины металла.
5. Украинские споттеры «Темп». Доступная цена и неплохая комплектация.

А каким споттером пользуетесь вы? Напишите марку и краткий отзыв о работе с данным оборудованием. Заранее спасибо за ответ. Такой совет будет полезным для начинающих мастеров.

krasimauto.com

виды, описание, принцип работы :: SYL.ru

Что необходимо для выполнения качественных кузовных работ? Умелые руки, опыт, а также гаражное оборудование. Это самые простые аспекты, от которых зависит качество результата. Нужен целый арсенал инструментов для работы с металлом. А кроме рихтовочных инструментов,также следует приобрести аппарат точечной сварки. Но особенно полезное приспособление – это споттер для кузовного ремонта. Данный инструмент будет очень полезен при необходимости выравнивания вмятины на участке, подобраться к которому достаточно проблематично. Рассмотрим, что представляет из себя этот инструмент и как он работает.

Характеристика аппарата

Споттер для кузовного ремонта – это прибор односторонней точечной сварки. Во всем мире так называют приборы для двухсторонней сварки. Но в России так называют односторонний сварочный агрегат. Споттер представляет собой аппарат, оснащенный обратным молотком.

Как работает?

Принцип действия основывается на выделении тепла в месте контакта двух соединяемых деталей при прохождении электричества. Это принцип контактной сварки. К месту соединения прибор подает электрический ток от 3000 до 5000 А на 1 миллиметр толщины металлической детали. За счет этого в месте контакта металл разогревается практически до плавления. Элементы очень прочно прижимаются вместе при помощи механического усилия или же с помощью пневмоклещей на одну секунду.

Существует две технологии рихтовки вмятин на кузовах автомобиля. Первая предусматривает выдавливание изнутри. Но для этого нужно демонтировать элемент. Вторая технология – выдавливание снаружи с применением споттера для кузовного ремонта. Это уже более распространённый вариант.

Особенности выравнивания вмятин

Фактически это устройство точечной сварки. Но, в отличие от сварочного аппарата, споттер не имеет клещей. Он оснащен одним выводом – «землей», – который присоединяется к зоне ремонта. Второй вывод соединен с электродом на пистолете. Хитрость в том, что металл кузова в месте сварки не будет деформироваться. Температура плавления специальной шайбы меньше плавления кузова. После пропускания тока, шайба легко скручивается. Рихтовка автомобилей с применением споттера – это приваривание шайбы, которая выполняет функцию держателя для последующего вытягивания вмятины.

Сам процесс вытягивания выполняется при помощи инерционного молотка или специальных пневматических клещей. Усилие может прикладываться плавно или же ударно.

Преимущества рихтовки со споттером

Основной плюс выравнивания вмятин таким образом заключается в значительном сокращении времени, которое требуется на ремонт. С помощью этого устройства нет необходимости в демонтаже кузовных деталей, а также в разборке и последующей сборке. Клиенты будут довольны сроками ремонта и его ценой.

Споттер для кузовного ремонта позволяет выполнять ремонт и восстановление элементов, которые раньше нужно было только полностью менять. Значительно сокращается время работ. С ним можно применять клеевые технологии, за счет чего появляется возможность ремонта элементов из алюминия. Цена споттера сравнительно мала, особенно если учесть эффект от его применения.

Виды

Выделяют два типа – это инверторные устройства и трансформаторные. Исходя из особенностей ремонтных работ, можно разделить оборудование еще на две группы – непосредственно для рихтовки и контактной сварки кузовных панелей.

Для первой предназначены небольшие ручные аппараты. В комплектации такого оборудования имеется обратный молоток, а также расходные материалы и детали, которые понадобятся нам в процессе ремонта автомобиля. Для контактной сварки предлагаются маломощные споттеры. В комплекте имеются специальные клещи. Однако эти устройства не способны обеспечить надежного сваривания по причине малой точности и перегревания.

Ручные приборы доступны в двух вариантах. По рабочему напряжению существует оборудование, рассчитанное на 220 В или на 380 В. Другой разницы между этими устройствами нет.

Как выбрать споттер для кузовного ремонта?

Основные характеристики данного оборудования – максимально возможная сила тока, мощность, а также набор функций и возможностей. Устройства, мощность которых стандартна, предназначены только для восстановления геометрических характеристики кузовов.

Более мощные устройства могут быть применимы для сварочных работ. Сварная точка может формироваться по-разному. В приборах с односторонней технологией для этого применяется специальный электрод. В случае с двухсторонними аппаратами для формирования точки применяются клещи. Так, для сварочных работ и восстановления металла толщиной от 0,5 до 1 миллиметра рекомендуется применять одно- и двухсторонние споттеры. Выбирают конкретную модель по комфорту использования и комплектации. С металлом толщиной до 2,5 миллиметров работают двухсторонними аппаратами. Современные споттеры могут работать в двух режимах.

Обзор популярных моделей

На современном рынке существует масса данных аппаратов. Все они различаются по техническим характеристикам, а также функциональным особенностям. Выделим несколько популярных моделей.

«Хаммер»

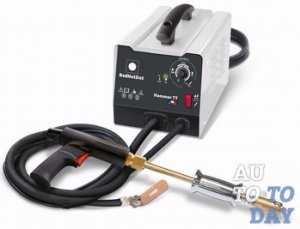

Споттер «Хаммер» – это ручной аппарат, предназначенный для самостоятельного кузовного ремонта. Также он подходит для применения в условиях небольших СТО. Устройство отличается экономичностью за счет медной проводки. Судя по отзывам, это весьма качественное оборудование. Работать с «Хаммером» очень удобно – соответствующие индикаторы вовремя предупредят о перегрузках. Споттер многофункционален, как говорят отзывы. С ним можно приваривать клепки, уничтожать вмятины, восстанавливать ребра жесткости. Это далеко не полный перечень возможных работ.

Особо можно выделить простоту устройства – оно оснащено специальной упрощенной настроечной системой. Для активации споттера нужно один раз нажать кнопку. Для комфорта производитель оснастил аппарат поворотным регулятором, который позволяет просто выбрать инструмент и затем менять уровень мощности. В комплекте имеется необходимый набор расходников для споттера.

Изготовление своими руками

Сделать такое полезное для автовладельца оборудование можно и самостоятельно. С этой задачей справится любой мастер. Все комплектующие можно легко найти. В основе устройства лежит сварочный трансформатор. Также имеется блок, питающий все элементы электрической цепи споттера. В пару к основному трансформанту дополняются диоды в виде сборки и диодные мосты. Еще самодельный споттер включает в себя тиристор и переменный резистор. Далее, когда вся электрическая часть собрана, нужно позаботится о корпусе. В качестве основания обязательно должна быть диэлектрическая плита – на ней размещаются все компоненты. Для защиты внутренних элементов самодельного споттера и придания ему эстетичного вида можно использовать корпус от старой микроволновки. На этом процесс изготовления завершен.

В заключение

Споттер – это полезная вещь для автовладельца. С помощью данного многофункционального инструмента можно решить массу задач. Что касается самостоятельного изготовления, для тех, кто знаком с техникой, это не будет сложно. Но если вы не хотите изучать многочисленные схемы и терять время на изготовление, можно приобрести уже готовый инструмент – это будет проще.

www.syl.ru

Как пользоваться автомобильным споттером своими руками?

Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию). Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

• Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

• Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

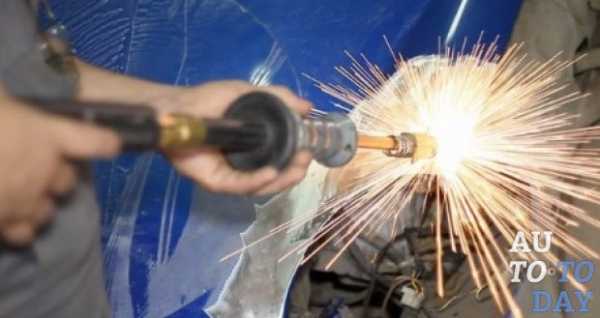

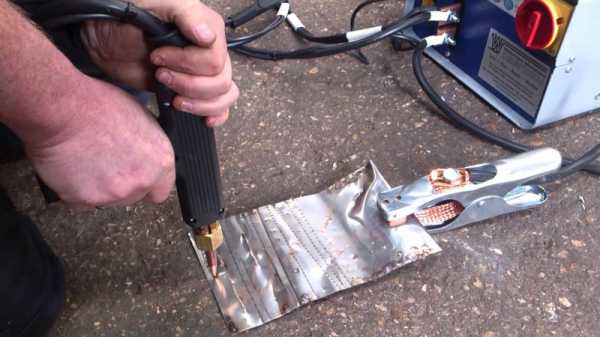

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

• Трансформаторный. Такой аппарат можно изготовить самостоятельно.

• Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Споттер своими руками: устройство, характеристики, схема сборки

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

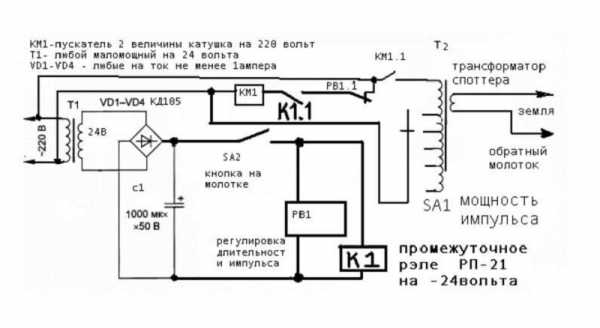

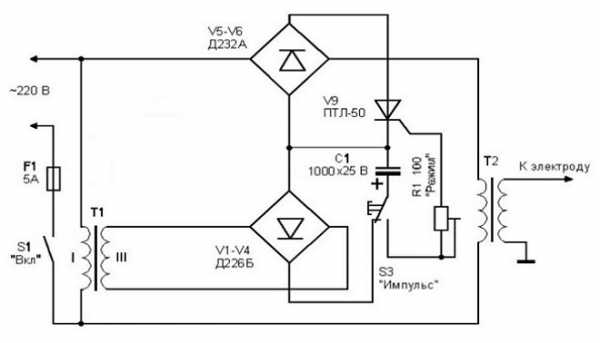

Схема сборки споттера своими руками

Устройство споттера

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

• сварка тонкостенных деталей;
• рихтовка кузовных деталей без разборки корпуса или обивки

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

• кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
• постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

• Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
• Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

• сварку ремонтных шайб;
• сварку стержня, выправляющего вмятины тягой;
• нагрев металла для его осадки с помощью графитовых электродов;
• систему вентиляции и защиты от перегрева с включением после остывания.
• переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

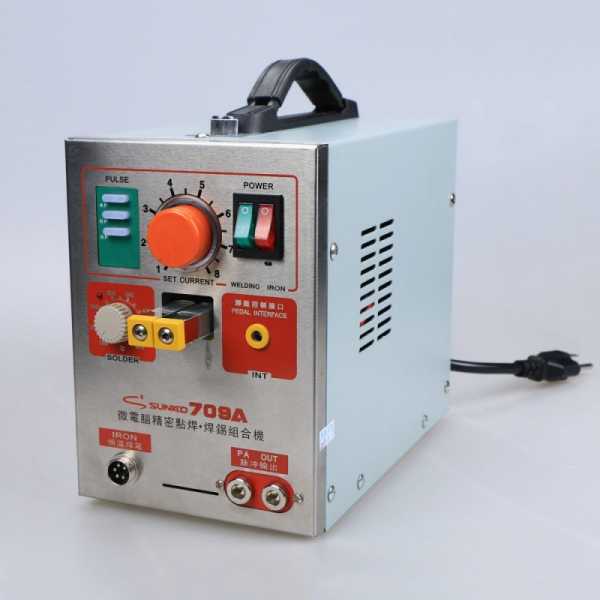

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

• Параметры сети электропитания — 220 В 50 Гц.
• Потребляемая мощность — до 10 киловатт.
• Пиковый ток сварки — 1300 А.
• Напряжение в рабочей цепи — от 7 до 10 В.
• Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
• Переключение между режимами сварки и прогрева.
• Тяговое усилие с применением металлического электрода — до 100 кг.
• То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

• Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
• Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
• Приварить точечной сваркой крепежные элементы к центру вмятины.
• Выправить вмятину, вытягивая металл за крепежный элемент.
• Скручивающим движением удалить крепеж с выравненной поверхности.
• Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Схема управления споттером

Принципиальная схема споттера

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть  инверторного споттера в домашних условиях не получится, однако есть возможность собрать  споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

• Сварочный пистолет.
• Кабели для массы и для электрода.
• инопуллер, или обратный молоток.

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому  надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой  поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для  получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести  споттер фабричного производства.

Как сваривать детали с помощью споттера

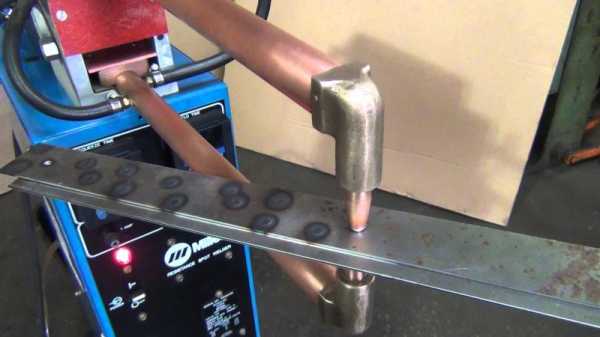

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

• Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
• К корпусу автомобиля присоединяется кабель массы.
• В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
• Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
• Вогнутый участок вытягивается обратным молотком или талями.
• Крепежные элементы удаляются с поверхности скручивающими движениями.
• Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Споттер для кузовного ремонта своими руками

Преимущество споттера заключается в том, что усилие прилагается только к внешней стороне, подвергшейся повреждению. Это облегчает задачу. В этой статье будет описан принцип работы аппарата, а также рассказано, как изготовить самодельный споттер для кузовного ремонта.

Что такое споттер?

Споттер для кузовного ремонта является аппаратом для контактного типа сварки. Формирование импульса этого устройства происходит за счет разряда в конденсаторе большой емкости и действует на протяжении достаточно короткого промежутка времени. Это время настолько коротко, что краска с обратной стороны металла не повреждается. Обычный полуавтомат таким свойством не обладает. Поэтому споттер стал незаменимым приспособлением для ремонта кузова машины.

Особенности использования устройства

Споттер используется для следующими целей:

• сварка кузова машины;
• расправление кузова без разборки обшивки.

При ремонте деталей кузова с применением агрегата для сварки к детали, подвергшейся деформации, приваривается специальный крепеж. При помощи обратного молотка искривленный металл выпрямляется. Также споттер может нагреть металл, поэтому материал быстро обретает жесткость и форму.

Плюсы устройства

Споттер для кузовного ремонта обладает следующими положительными характеристиками:

• Высокий уровень производительности. При помощи данного агрегата можно произвести сварку зацепов для вытяжки металла.
• Удобство при эксплуатации. Если сравнить устройство с обычным аппаратом, то прибор отличается безопасностью, так как не испускает искр, а металл остается холодным. К тому же не требуется таких непременных атрибутов обычной сварки, как перчатки, маска и специальная одежда.
• Высокий уровень качества. Сварка не оставляет шлаков и окалин и не портит деталь, что предотвращает ржавление.
• Экономичность. Шайбы для крепления используются по нескольку раз и не подвержены плавлению. Вы экономите расходные материалы.

Эти причины оказываются достаточными для того, чтобы понять, насколько продумана конструкция такого устройства, как споттер для кузовного ремонта автомобилей.

Как изготовить споттер из инвертора самостоятельно?

Среди приборов, сделанных собственноручно, споттер для кузовного ремонта на основе аппарата для сварки встречается достаточно часто. Если сборка агрегата осуществляется не из аппарата для сварки, то в этом случае он будет обладать низким показателем мощности.

Споттер из сварочного аппарата не содержит клещей. Поэтому приспособление принято считать аналогичным электродуговому устройству, где напряжение проходит сквозь корпус автомобиля. Один контакт подсоединяется к кузову, а в роли второго выступают шток и насадка.

Многие интересуются: что требуется для того, чтобы сделать споттер из инвертора своими руками?

Споттер, выполненный кустарно, включает в себя две основные составляющие:

• инвертор для сварки;
• тиристорное реле.

Что вам понадобится?

Для того чтобы изготовить споттер из инвертора своими руками, вам понадобятся:

• тиристор, мощность которого составляет 200 Вольт;
• понижающий трансформатор на 12 Вольт для управления реле посредством кнопки;
• реле с мощностью 30 Ампер;
• мост на основе диодов;
• контактная группа 220 Вольт;
• управляющая кнопка.

При помощи моста на диодах осуществляется подключение к электросети. К мосту, в свою очередь, подсоединяется тиристор реле. Трансформатор отвечает за питание управляющей ветви тиристорной цепи.

Требуемые материалы

Железо для споттера выделяется в объеме 35-40 кв. см. На тиристоре перегревы не наблюдаются. Они отмечаются на участках, расположенных после кабеля. Перегреванию подлежит шток на основе черного металла. Его диаметр составляет 16 мм. Желательно, чтобы он был произведен из латуни.

Если говорить о кабеле для споттера, то он берется с сечением 70 кв. мм, а для массы и молотка достаточной будет длина 1,7 и 2,1 м. Предусмотрите импульсное управление тиристора (ТЧ-40).

Вторичная обмотка трансформатора наматывается посредством шины из меди размером 6,5 на 4 в третьей обмотке. Также можно осуществить замену на алюминиевую. На вторичную обмотку добавляется еще две. Окончательно аппарат должен содержать алюминиевую трансформаторную обмотку на 250 кв. мм, что соответствует пяти обмоткам с шестью витками.

Что важно помнить?

• Чаще рукоятку выполняют из пистолета для клея, а рабочий кабель обладает термоизоляционным слоем и коммутирующим проводом.
• Помните, что при нагревании термоизоляционный слой стягивается.
• Мост на диодах и тиристор можно заменить симисторами.
• Конструкция споттера, выполненная своими руками, должна быть четко продумана. Она должна работать правильно вне зависимости от размеров и затраченных на нее средств.

Как изготовить споттер из микроволновой печи?

Можно сделать споттер из микроволновки. Важнейшей составляющей любого такого устройства является трансформатор. Найти его в готовом виде сложно. Поэтому лучше сделать его самостоятельно. Можно взять трансформатор из микроволновой печи.

Для обеспечения оптимальной подачи электричества рекомендуется взять пару трансформаторов от микроволновок. С них снимаются вторичные обмотки и наматываются новые. С этой целью применяют провод с показателем сечения 50 мм² или выше.

Что потребуется дополнительно?

Трансформатор – не единственная деталь споттера. В схему также включаются:

• трансформатор, питающий блок управления оборудования;
• тиристор;
• мост на диодах;
• переменный резистор.

Как обеспечить удобство и безопасность работы?

Для безопасности работы с агрегатом на основе микроволновой печи следует разместить его составляющие в аккуратный корпус, отличающийся надежностью. Он будет служить гарантом защиты электрических деталей от механических повреждений и загрязнения, которые способствуют сбою работы агрегата. В роли кожуха может выступить корпус от самой микроволновой печи.

При помещении электроблока в корпус надо закрепить все детали на участке, основу которого составляет диэлектрический листовой материал. Элементы надо распределить равномерно по всей площади. Это обеспечит удобство при переноске агрегата. Помимо этого, мобильность устройству могут придать маленькие колесики, закрепленные снизу.

После закрепления электрических деталей надо подумать и о других составляющих, работа без которых будет невозможной. К числу таковых относятся:

• электрические кабели, обеспечивающие соединение трансформатора для сварки с электродами устройства;
• пистолет для закрепления электрода устройства;
• приспособление для вытяжки металла;
• рабочие элементы агрегата.

Расчет сечения кабелей

При известном показателе силы тока, вырабатываемого вашим самодельным агрегатом, определяется сечение кабелей, обеспечивающих прохождение электричества.

За основу берут следующее правило: на 10 Ампер силы тока берется 1 мм² электрического кабеля. Важна и длина шнура, подходящего к электроду для сварки. Она должна быть минимальной. Это способствует сокращению потери электричества.

Изготовление пистолета

Пистолет можно сделать из толстого листа гетинакса или же текстолита. Из них вырезается пара одинаковых деталей. В специальном углублении, сделанном в одной из заготовок, располагают кнопку для включения и кронштейн для закрепления электрода.

Изготовление электрода

Электрод также можно сделать самостоятельно. С этой целью берутся прутья из меди с круглым сечением или трубки из бронзы или меди, удобные для соединения с кабелем, подводящим ток.

Со стороны рабочей части электрода делается прорезь для вставления шайбы приварки. Если за основу электрода взята трубка, то ее рабочий конец расплющивается, и только после этого делается прорезь.

Сделать споттер для кузовного ремонта своими руками из старой микроволновой печи и других ненужных деталей не так уж и сложно. Главное – терпение и внимательность.

fb.ru
