Как разобрать редуктор перфоратора – разборка, замена щеток, устройство и неисправности ударного механизма

alexxlab | 11.12.2018 | 0 | Вопросы и ответы

Содержание

разборка, замена щеток, устройство и неисправности ударного механизма

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Основные неисправности перфоратора и их внешние признаки

Все неисправности агрегата можно разделить на 2 группы: механические и электрические.

Механические поломки

Если в перфораторе появляется какая-либо механическая неисправность, то наличие ее можно определить на слух (повышается шум, появляется скрежет).

Также вы можете ощущать повышенную вибрацию или неприятный запах, исходящий из корпуса агрегата.

Итак, к механическим поломкам можно отнести следующие:

  • поломка переключателя режимов работы устройства;
  • изношенные резинки ударника и бойка;
  • выход из строя ударного механизма;
  • выход из строя ствола агрегата по причине износа;
  • поломка зубьев шестеренок;
  • поломка зажимного патрона, в результате чего вылетает бур.

Электрические неисправности

Неисправности, связанные с электрической частью перфоратора, также могут сопровождаться неприятным запахом из корпуса аппарата, искрением. Также вы можете заметить, что двигатель быстро греется и гудит, не вращаясь, или из него появляется дым.

К электрическим поломкам аппарата можно отнести такие, как:

  • аппарат не включается;
  • поломка пусковой кнопки;
  • износ щеток;
  • засорение коллектора;
  • нарушение электрических контактов;
  • перегорание обмотки статора или ротора электрического двигателя.

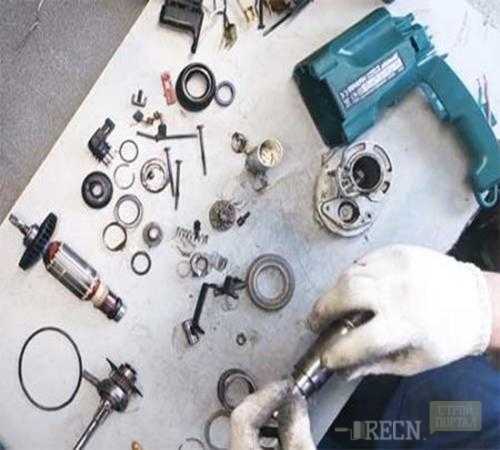

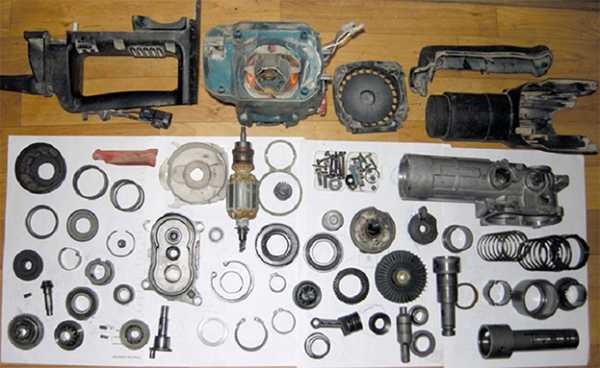

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

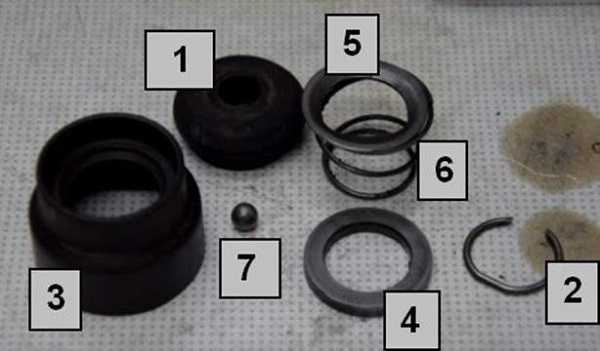

  1. Вначале снимите пыльник (1), сделанный из резины.
  2. Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
  3. На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7). Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

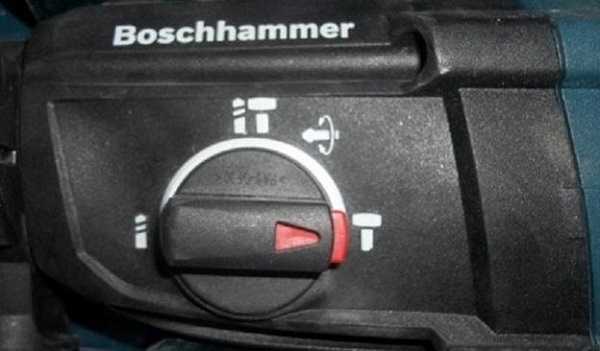

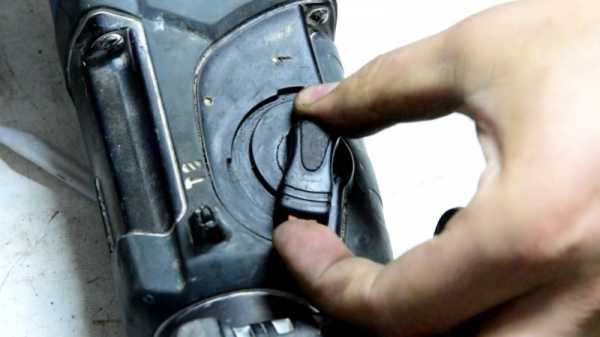

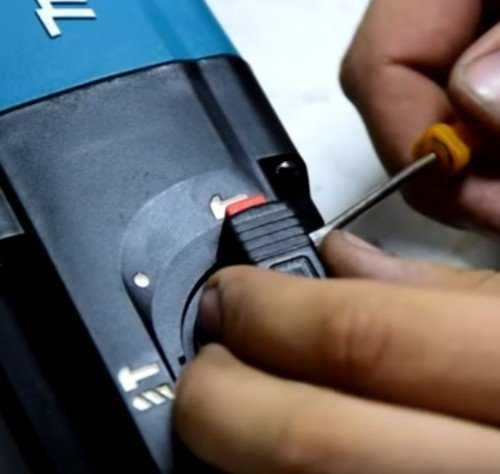

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

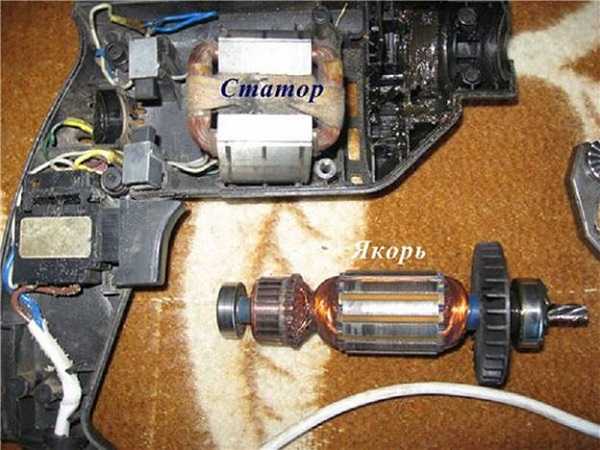

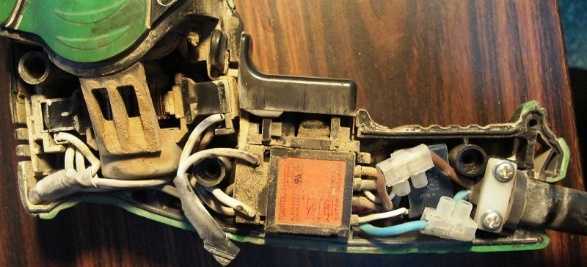

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.

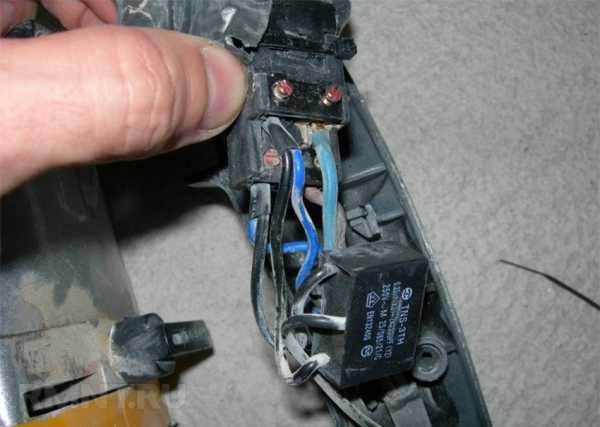

  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.

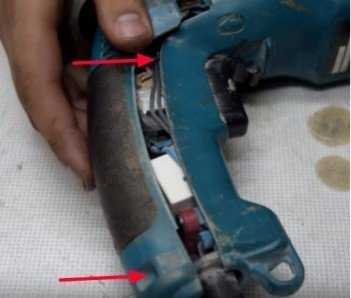

  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “
    плоскую” отвертку.

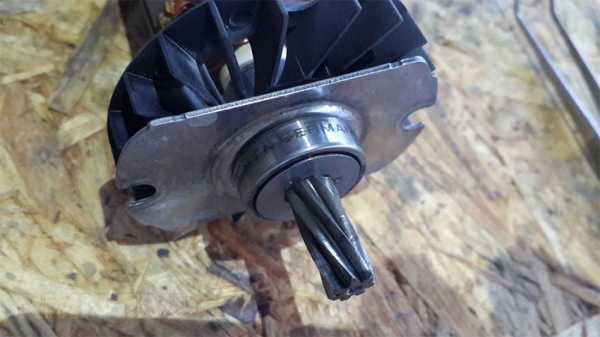

  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части болгарки.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

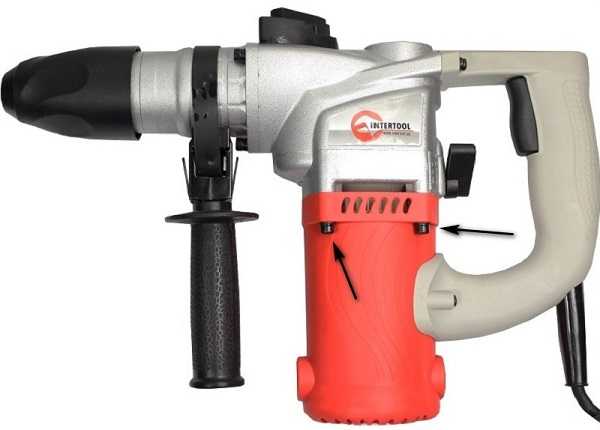

Если требуется разобрать бочковой перфоратор, с вертикальным расположением электропривода, то сначала снимается ручка, а затем откручиваются болты, удерживающие двигатель.

Замена щеток электродвигателя

Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.

Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.

Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашей болгарки явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.

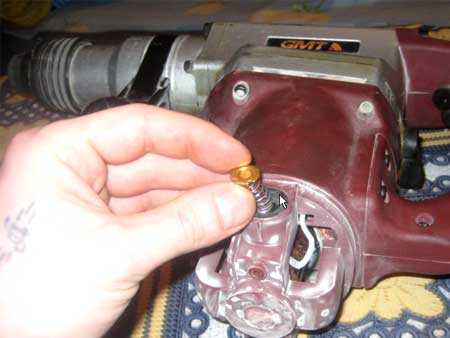

Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.

Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.

  1. Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
  2. Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
  3. Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.

Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм). Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.

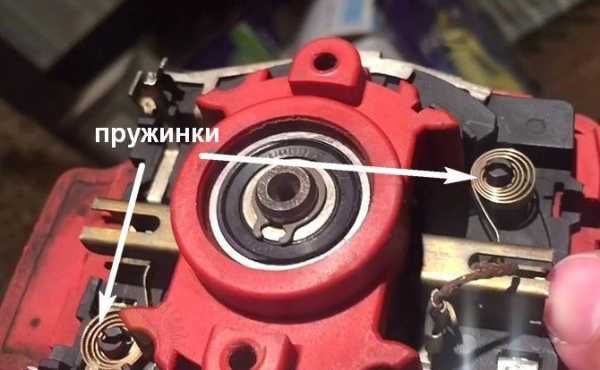

Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения. Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.

Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.

Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.

Схема устройства ударного механизма, его неисправности и ремонт

Ударные механизмы перфораторов отличаются по своей конструкции, в зависимости от того, к какому семейству принадлежат аппараты. Поэтому и ремонт данных механизмов будет происходить по разным принципам.

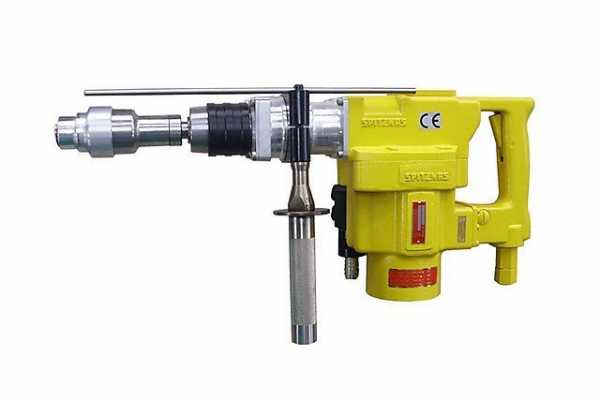

Бочковые перфораторы

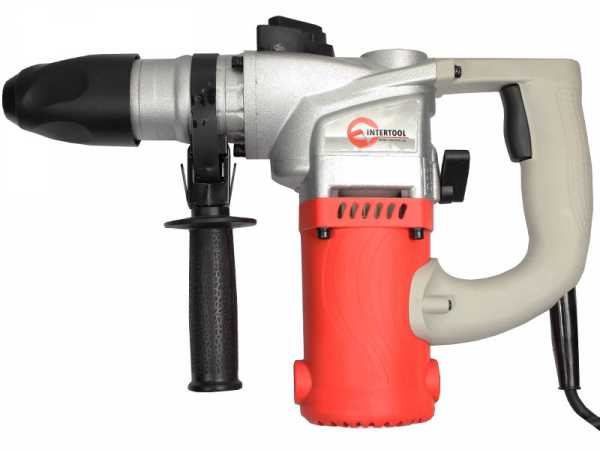

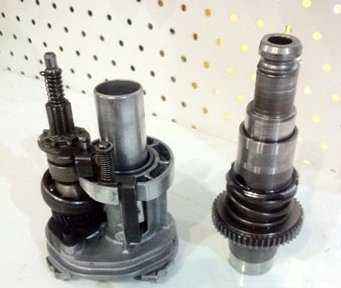

Перфораторы с вертикальным расположением двигателя обычно имеют ударный блок на основе кривошипно-шатунного механизма (КШМ). Ниже приведена схема ударного механизма такого типа.

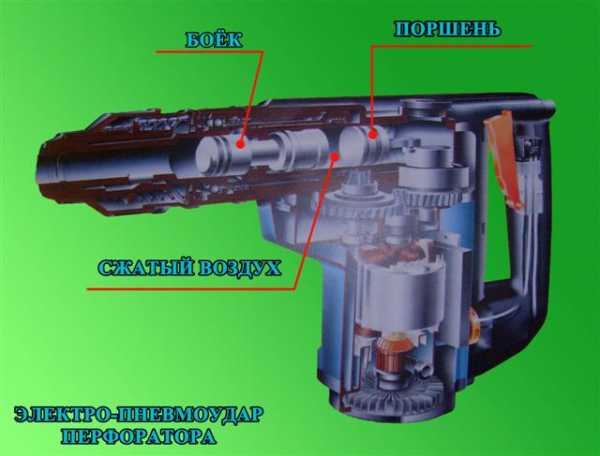

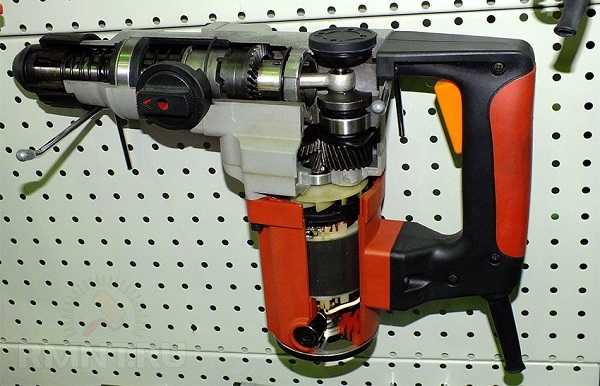

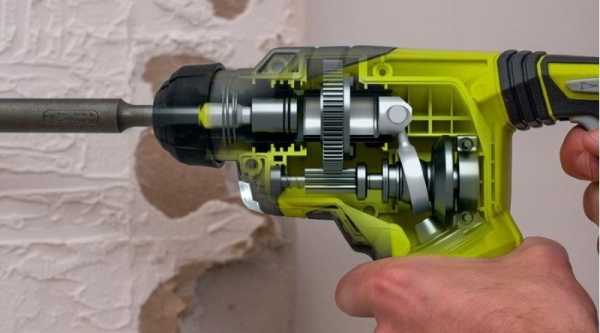

На следующем фото показан аппарат в разрезе, где можно увидеть место расположения КШМ.

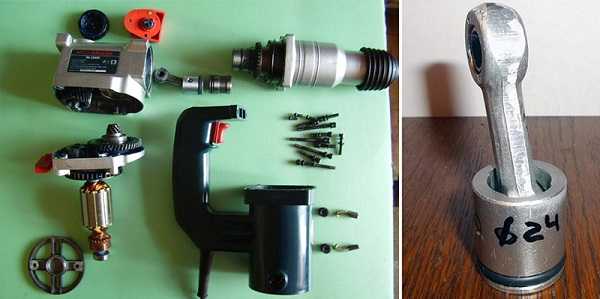

Ударный механизм агрегата с вертикальным двигателем может иметь следующие неисправности. У шатунного механизма имеется отдельный подшипник, который установлен на кулачке колеса с эксцентриком, но иногда он может быть расположен в основании шатуна. В некоторых моделях перфораторов на этом месте может быть установлен подшипник скольжения (вместо подшипника качения), требующий постоянного наличия смазки. Если ее нет, или она уже застарелая, то этот узел изнашивается. При ремонте придется полностью заменить шатун и эксцентриковый бочонок.

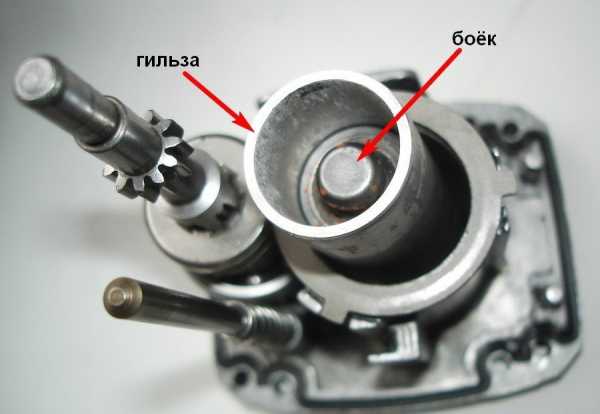

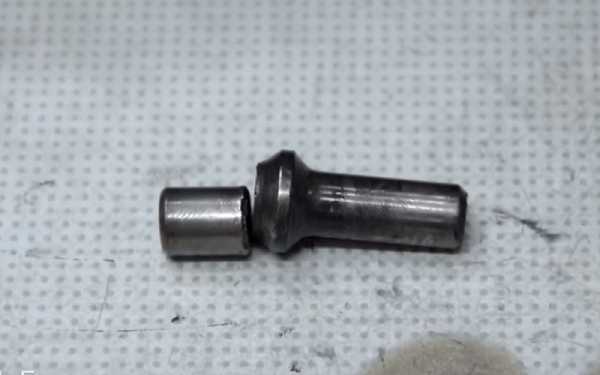

Еще одна распространенная проблема — сломался боёк. Данную неисправность можно вычислить, если вы заметили, что на вашей болгарке больше нет удара. Чтобы добраться до бойка, потребуется полная разборка ствола устройства. Делается она следующим образом.

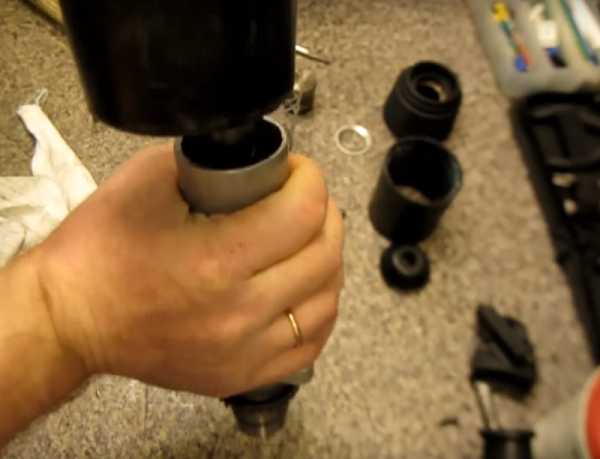

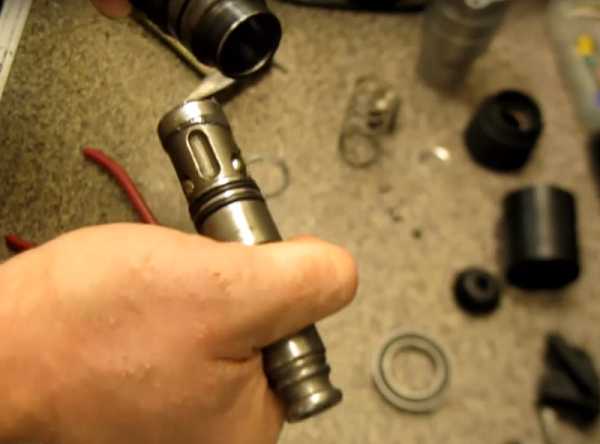

  1. Отсоедините ствол от корпуса перфоратора, снимите патрон (см. описание выше). Постучите стволом о стол, чтобы из него вывалился поршень. Возьмите резиновый молоток и выбейте ствол из корпуса.

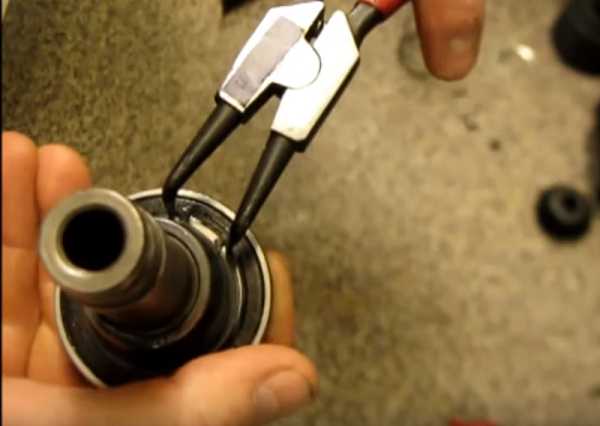

  2. Снимите стопорное кольцо, удерживающее подшипник.
  3. Снимите сам подшипник и легким постукиванием по столу извлеките шарики.

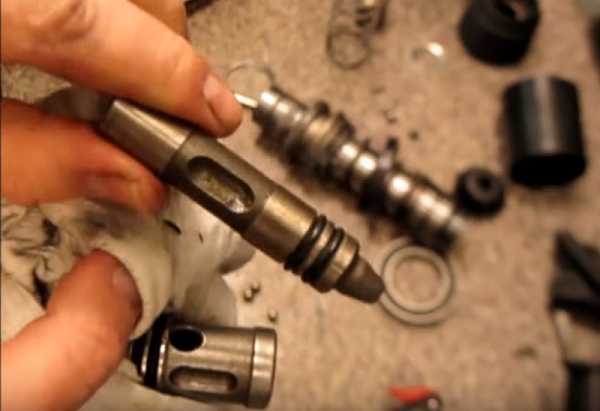

  4. После извлечения 3-х шариков, можно вытянуть растровую втулку.
  5. Также, как и в предыдущем случае, извлеките шарики, находящиеся на втулке, только не перепутайте их с теми, что сняли раньше (эти шарики меньшего диаметра). После извлечения шариков, требуется вставить отвертку во втулку и вытолкнуть боёк.

В данном случае боёк целый. Но если он сломан, то замените его на новый. Также следует обращать внимание на уплотнительные резинки и на сальники в корпусе ствола. Если они изношены, то подлежат замене.

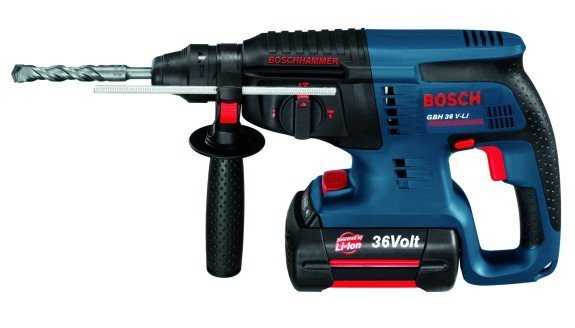

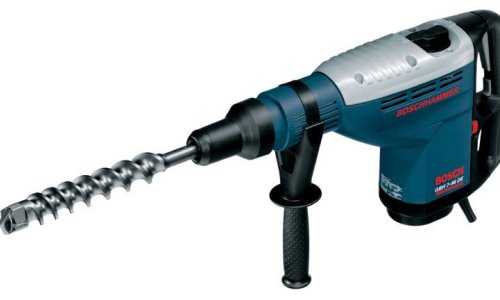

Перфораторы пистолетного типа

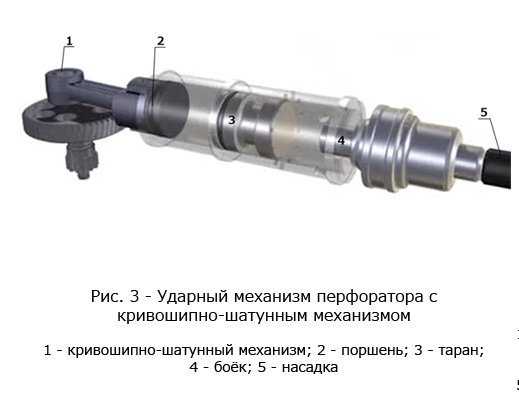

Устройство ударного механизма у агрегата пистолетного типа немного отличается от такого же по назначению механизма, установленного в аппарате бочкового типа.

Главное его отличие в том, что поршень приходит в движение не при помощи шатуна, а от качающегося (“пьяного”) подшипника. Поэтому, самая частая поломка данного узла – это износ “пьяного” подшипника, который требуется заменить.

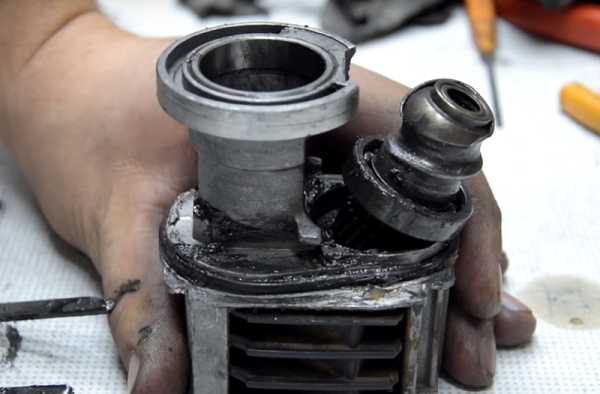

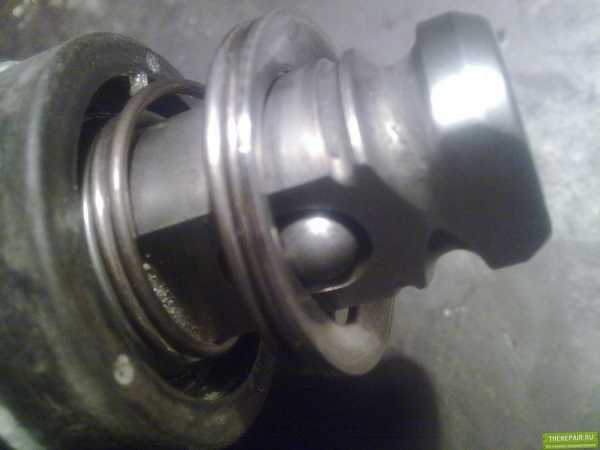

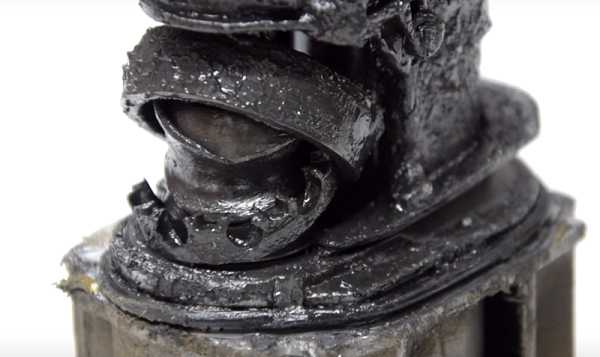

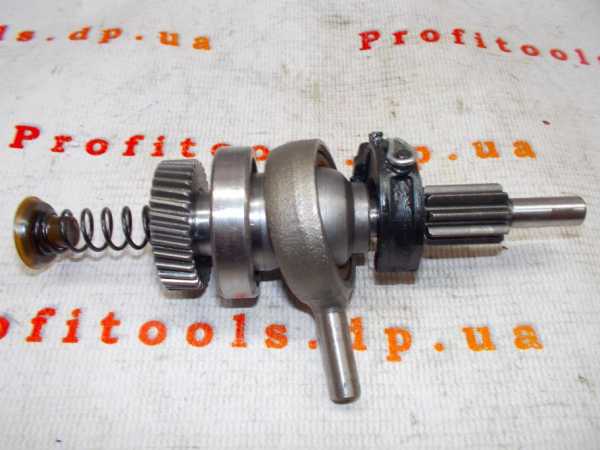

На следующем фото показан разрушенный “пьяный” подшипник, который является причиной того, что перфоратор перестал долбить.

Снимается качающийся подшипник с помощью плоской отвертки, которой нужно подцепить скобу, и извлечь ее. После этого, подшипник легко отделяется от корпуса редуктора.

При замене развалившегося подшипника следует хорошо промыть редуктор, так как именно в его корпусе могут остаться осколки сломанной детали.

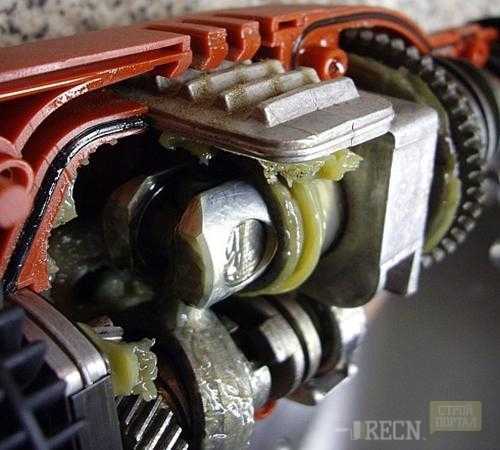

После прочистки и установки нового подшипника, следует нанести жирный слой смазки в этот блок.

Также причиной того, что устройство не бьет, может послужить сломанный боек. Чтобы его достать, нужно снять стопорное кольцо, которое видно в отверстии.

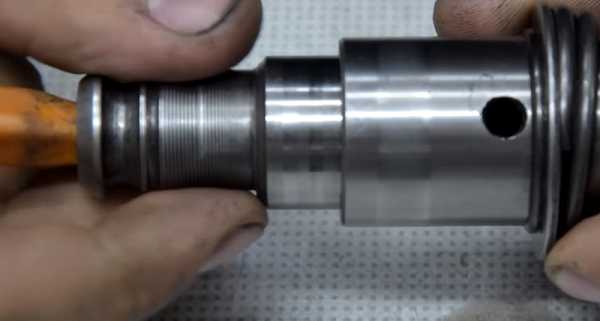

Возьмите маленькую отвертку, подцепите ею кольцо, и сместите его вправо (по направлению к шестерне).

Те же действия проделайте и с другой стороны детали. Далее, вставьте отвертку в отверстие детали и продавите снятые внутренние части механизма.

После данного действия легко достанется стопорное кольцо, и корпус, в котором находится сломанный ударный боёк.

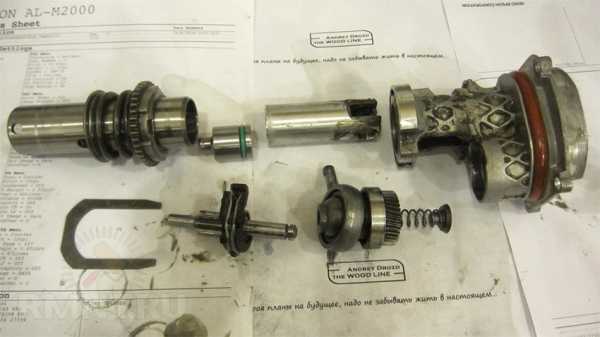

Если разобрать данный корпус, то вы увидите “виновника” неисправности, по причине которой болгарка не долбит.

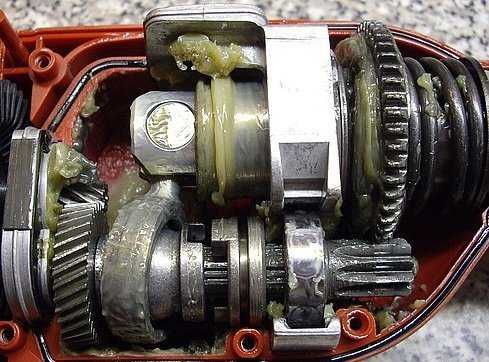

При сборке ударного механизма не забудьте обильно нанести смазку на все его части.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

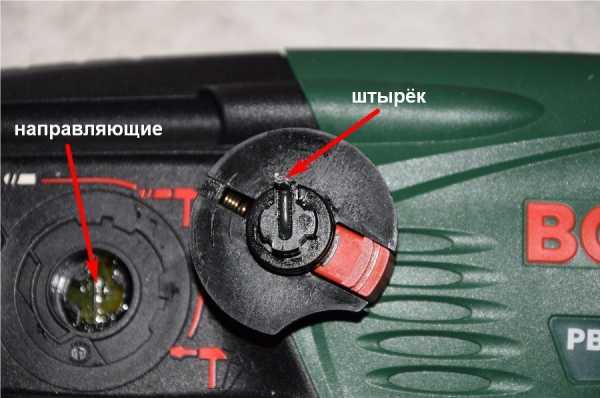

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

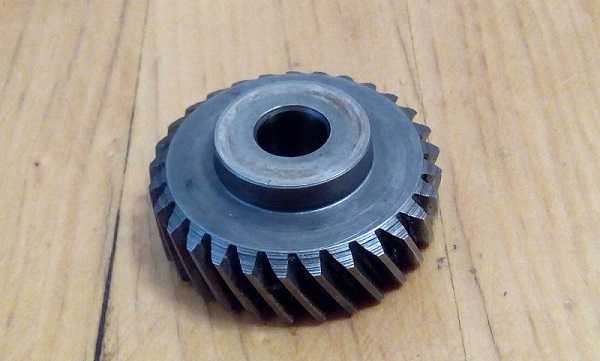

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

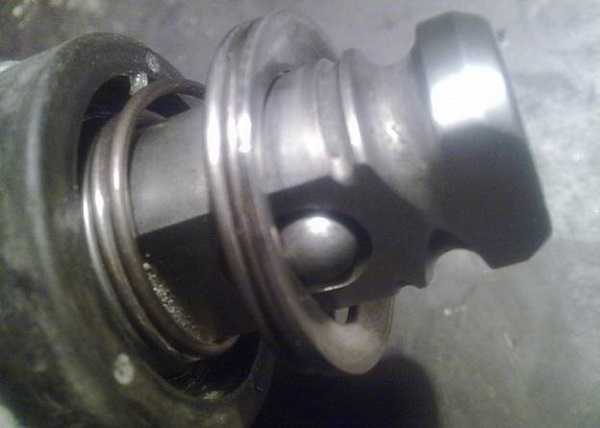

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

  • произошла деформация шариков;
  • износилось ограничительное кольцо;
  • дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

  1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
  2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
  3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостью WD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
  4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

tehnika.expert

рекомендации по разборке и сборке

Перфоратор — это инструмент, который требует серьезного отношения во время его эксплуатации и разборки. Для этого необходимо знать его устройство, все узлы, входящие в конструкцию инструмента. Быстрая ориентация в приборе и знание о том, как разобрать перфоратор, позволит избежать лишних расходов как в финансовом плане, так и в трудовом отношении.

Перфоратором, в отличие от обычной дрели, можно без проблем сверлить бетон и другие прочные материалы.

Любой, даже самый незначительный, сбой в работе прибора может привести к поломкам более серьезного характера. Быстро отыскать поломку инструмента позволит его поэтапная разборка. Важно знать причину поломки и способы, которые позволят ее устранить. Разборка инструмента предполагает соблюдение определенной последовательности.

Поэтапная разборка перфоратора своими руками

Для начала осматривается верхний узел перфоратора, который разбирают в первую очередь на составляющие. Съем всех деталей производят в следующем порядке:

  1. Наконечник.
  2. Шайба.
  3. Пружина.
  4. Шарик.

Когда снята последняя деталь, потребуется выкрутить все винтики, удерживающие корпус. Далее снимают накладку на ручку при ее наличии, после чего требуется отсоединить от стартера каждый провод. Затем производят извлечение щеткодержателя.

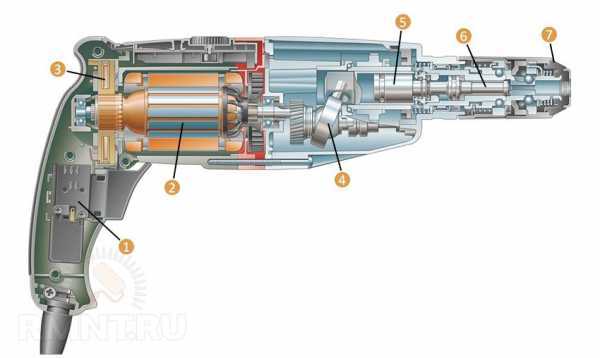

Схема устройства перфоратора.

На следующем этапе разъединяют редуктор и корпус до появления зазора, через который следует извлечь переключатель. Далее прибор следует зафиксировать в вертикальном положении с использованием тисков. Это позволит достать из него все детали.

Можно воспользоваться услугами соответствующего сервиса для разборки перфоратора. Делая это самостоятельно, можно сэкономить массу времени и финансовых средств на ремонт оборудования. Во время выполнения работ следует придерживаться поэтапной инструкции:

  1. Разборку начинают с верхнего узла, предварительно сняв наконечник, шайбу, а в конце — пружину с шариком.
  2. Когда шарик снят, можно начинать выкручивание винтиков, которые позволяют удерживать корпус.
  3. После этого снимают накладку на ручку при ее наличии, затем следует отсоединить каждый из проводов стартера.
  4. Извлекают щеткодержатель.
  5. Разъединяют редуктор с корпусом до образования зазора, чтобы можно было извлечь переключатель.

Режимы работы перфоратора.

Заключительный этап разборки перфоратора предполагает вертикальную фиксацию инструмента с применением тисков, затем из него достают все детали и запчасти.

Производить разборку инструмента следует с предельной внимательностью, поскольку обязательно требуется запомнить места расположения отдельных деталей и последовательность их извлечения. Следует выбрать специальное место для них, иначе они могут потеряться, закатившись куда-либо, а перфоратор так и не будет отремонтирован.

Вернуться к оглавлению

Что может послужить поводом для разборки перфоратора

Если даже перфоратор находится в исправном состоянии, то его все равно необходимо периодически прочищать для профилактики. С этой целью прибор разбирают, заменяя при этом изношенные детали. Процесс разборки инструментов от разных изготовителей примерно одинаков, за исключением некоторых нюансов.

Перед осуществлением разборки прибора устанавливаются причины поломок, которые могут зависеть и от поверхности устройства. Например, очень часто отмечается неудовлетворительное состояние пластмассового пыльника на патроне вследствие его износа.

Причинами разборки перфоратора могут служить нестабильность работы, запах гари, странные звуки при работе инструментом.

Это является причиной потери стопоров. Чтобы проблема была предотвращена, необходимо в процессе работы с инструментом пользоваться длинными сверлами.

Основными предпосылками для осуществления ремонта прибора и его разборки могут являться следующие:

  1. Нестабильность работы инструмента.
  2. Возникновение странных звуков при включении прибора.
  3. Появление запаха гари.
  4. При отсутствии видимых причин прибор не долбит.

При выявлении данных признаков неисправностей встает вопрос о необходимости ремонта прибора.

Вернуться к оглавлению

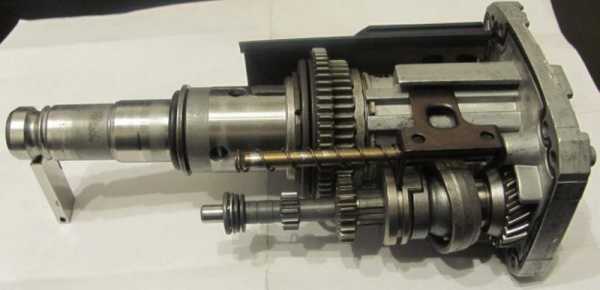

Как правильно разбирать редуктор перфоратора

Следует с большой аккуратностью развести в разные стороны редуктор с корпусом прибора, чтобы между ними образовалась щель, составляющая от 30 до 50 мм. Для начала следует перевести переключатель в положение «удар со сверлением», только затем осуществляют снятие переключателя. После этого снимают корпус с редуктора.

Редуктор является элементом, передающим вращение патрону от электродвигателя. Это связано с приведением ударного механизма в рабочее состояние. В редуктор входит набор шестерен, которые имеют различную форму. Она может быть цилиндрической, червячной или конической.

Разборка редуктора перфоратора: 1 — кольцо специальное, 2 — втулка освобождающая, 3 — кольцо, 4 — шарик, 5 — пружина. Щит подшипника из кожуха: 22 — замыкающая пружина, 29 — кольцо, 30 — пружина, 31 — фиксатор.

Узел прибора, включающий редуктор, имеет электронное устройство, которое способно регулировать число оборотов. Также им регулируется частота ударов. Данному элементу необходим периодический осмотр, смазка и замена изношенных деталей. Перед разбором редуктора перфоратора разбирают патрон, затем следует осуществить отсоединение рычага, переключающего режимы. Для этого может понадобиться плоская отвертка.

Например, чтобы отремонтировать якорь редуктора либо его статор, на задней крышке инструмента откручивают три болта и снимают крышку. Инструмент должен быть отключен от электросети перед началом работ. Обязательно обращают внимание на состояние щеток. Вместе с тем требуется прозвонить кнопку включения и кабель.

При обнаружении пробоя после прозвона переходят к осмотру кабеля, так как следует проверить, имеются ли в нем перегибы. При отсутствии визуальных повреждений проверяют каждую жилку кабеля, раскрутив его. После проникновения внутрь редуктора следует сделать осмотр таких деталей и запчастей, как:

  1. Шестерни.
  2. Боек.
  3. Поршень.

Поэтапная разборка и смазка перфоратора пистолетного типа.

Важно обратить особое внимание на зубчики шестерни. При обнаружении изношенных элементов их заменяют новыми составляющими. Если они отсутствуют, то производят тщательную чистку с применением уайт-спирита либо бензина.

Необходимо отметить, что производить ремонт перфораторов легкого класса не настолько сложно, как более серьезное оборудование, в котором разбираются только профессионалы. Выбирая инструмент любого класса, лучше приобрести модель, которая имеет пылесос. Данное устройство позволяет экономить время, которое уходит на чистку инструмента. Поскольку количество пыли будет наименьшим, то использование инструмента будет безопаснее.

Другой проблемой является пробой обмоток, что тоже связано с появление пыли. В данном случае инструмент разбирают, если требуется тщательная очистка и замена всех элементов, которые нельзя отремонтировать.

Вернуться к оглавлению

Как разбирать перфоратор для его смазки

Для профилактики устройство требуется очищать раз в две недели, пропитывая его с использованием лака либо смазки. Выбор смазочного материала производится очень внимательно. Основные правила, которые необходимо помнить при осуществлении смазки:

Виды насадок и удлинителей для перфоратора.

  1. Следует покупать раствор, который произведен тем же изготовителем, что и сам перфоратор.
  2. Можно воспользоваться маслом, применяемым для дизельного двигателя, если не имеется лака либо специального масла.
  3. Необходимо производить замену щеток, которые чаще подвергаются износу.

Подвергать разборке перфоратор для замены щеток необходимо даже в том случае, если инструмент представляет собой достаточно дорогую модель. Для замены щеток перфоратор разбирают по тому принципу, который описан выше. После этого находят щетки, которые изношены, удаляют их из конструкции, ставят на место другие.

Лучше всего использовать угольно-графитовые щетки, которые являются оптимальным и не слишком дорогим вариантом. Применяют графитовые щетки, которые отличает долгий срок службы. Угольные служат относительно недолго, но с другими частями перфоратора они контактируют на качественном уровне.

Вернуться к оглавлению

Как правильно разбирать патрон инструмента

Вначале необходимо определить вид патрона перфоратора, установленного в приборе. Различные модели оснащают разными патронами, которые могут являться цанговыми SDS, быстроразжимными и кулачковыми. При наличии кулачкового патрона для крепления сверла служит ключ, которого нет в цанговых и быстроразжимных.

Порядок разборки перфоратора: стук по головке винта для ослабления, откручивание винта отверткой, зажим патрона в тисках и прокручивание шпинделя.

Начиная осуществлять замену патрона, обязательно изучают способ крепления детали. Крепление может производиться с помощью шпинделей либо винтовых стержней. При сильно крепкой фиксации невозможно не использовать дополнительное оборудование.

В качестве простого способа замены можно обойтись молотком, отверткой либо ключом. Разбирая патрон инструмента, осуществляют следующие виды действий:

  1. Для ослабления фиксации винта требуется постучать по его головке.
  2. Необходимо открутить винт, используя отвертку.
  3. Патрон зажимают в тисках и прокручивают шпиндель.

Вернуться к оглавлению

Рекомендации по разборке и сборке перфоратора

Для устранения неисправностей инструмента своими руками все действия должны осуществляться согласно определенному порядку:

Если при визуальном осмотре перфоратора не видно поломок, то следующим этапом является его разборка.

  1. Требуется предельно внимательно снять рычаг переключателя, поскольку неправильная разборка может быть связана с поломкой хрупких деталей.
  2. Производится отсоединение резинового колпачка, который иногда меняют, чтобы защитить ствол прибора.
  3. При наличии разборного патрона необходимо действовать следующим образом:
  • снять щетки;
  • отвинтить винты;
  • снять корпус;
  • разобрать распадающиеся запчасти и детали;
  • сделать последующий осмотр;
  • сделать замену неисправных элементов и их последующую смазку.

Зачастую патрон инструмента разбирают, производя отладку либо замену деталей и запчастей, смазку или чистку.

Разборку производят на основе знания конструкций патронов. Когда инструмент находится в разобранном состоянии, то всегда возникает вопрос о том, как его можно собрать. Это делается по инструкции, объясняющей, как разобрать прибор, только в обратной последовательности.


moiinstrumenty.ru

что делать, если перестал бить, как разобрать, поменять патрон и так далее + видео

Для сверления отверстий в различных материалах, ломки стен, бурения горных пород и дорог предназначен перфоратор. Инструмент используется при больших нагрузках и со временем у него возникают неисправности. Можно заменить вышедший из строя перфоратор на недорогую китайскую модель. Но если у вас брендовый инструмент, то его жалко выкидывать. Чтобы не отдавать за устранение неисправностей половину стоимости перфоратора, можно это сделать самостоятельно. Ни один ремонт не обходится без изучения устройства инструмента и порядка его разборки.

Виды перфораторов

Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.

Количество режимов может быть от одного до трёх:

  • сверление. Перфоратор работает в режиме дрели;

  • сверление с ударом. Можно делать отверстия в кирпиче и бетоне;

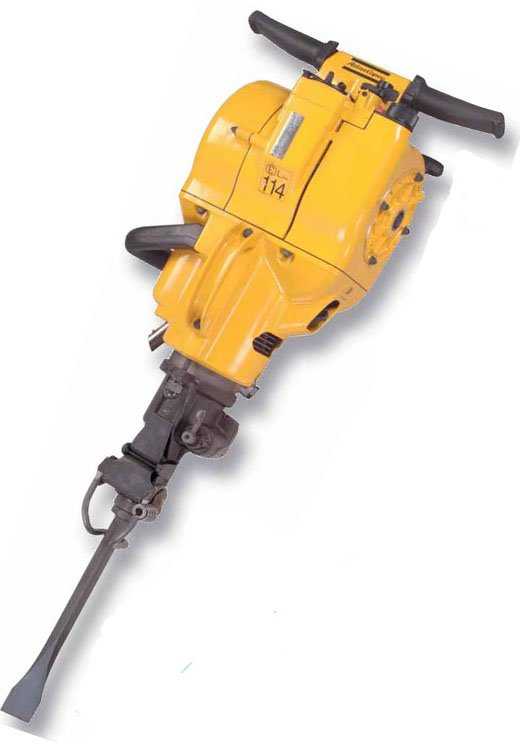

  • отбойный молоток, то есть удар без сверления.

Типы приводов перфоратора:

  • электрический. Подключение к сети или работа от аккумулятора;

    Перфоратор с аккумулятором

  • пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;

    Пневматический перфоратор

  • бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.

    Бензиновый перфоратор-молот

Классификация по массе:

  • лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;

  • средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;

  • тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.

Типы патронов, используемых в перфораторах:

  • SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;

  • SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.

Классификация по расположению двигателя:

  • простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;

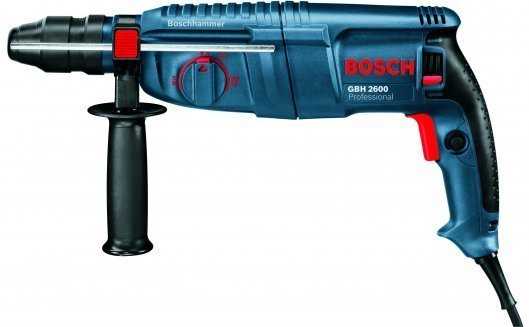

    Простой перфоратор

  • бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.

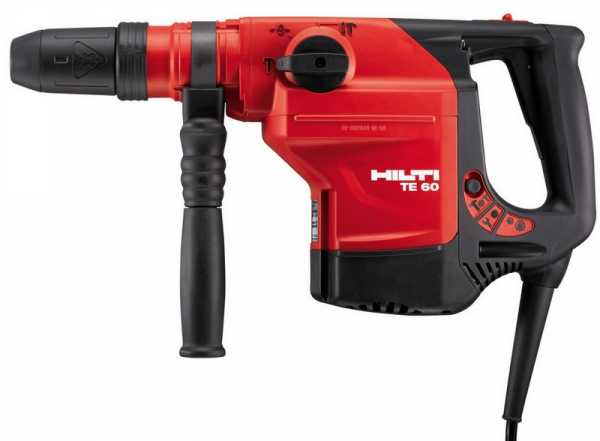

    Бочковой перфоратор

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом

Устройство простого перфоратора

  1. Сетевой шнур.

  2. Кнопка включения.

  3. Двигатель.

  4. Редуктор.

  5. Ударный механизм.

  6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом

У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

  • ударный механизм с качающимся подшипником;

    Механизм с качающимся подшипником

  • кривошипно-шатунный ударный механизм.

    Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.

Ударный механизм с пьяным подшипником

Кривошипно-шатунный механизм используется в тяжёлых перфораторах.

Кривошипно-шатунный ударный механизм перфоратора

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

  1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

    Разобранный патрон

  2. Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

    Шарикв пазу втулки

  3. Аккуратно снимите шайбу 4, стопорящую пластину 5, пружину 6 и шарик 7. В зависимости от модели патрона, могут быть ещё кольца, шайбы и шарики.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

  • зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
  • зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как вытащить застрявший бур из патрона перфоратора

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

  1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

    Переключатель в режиме удара

  2. Нажмите кнопку в переключателе и поверните его чуть-чуть ниже удара до щелчка.
  3. Потяните на себя, подденьте отвёрткой и снимите.

    Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

  1. Открутите и снимите заднюю крышку.
  2. Открутите болты крепления сетевого шнура.
  3. Извлеките кнопку и провода из своих пазов.

    Провода перфоратора

  4. Отсоедините провода от статора.
  5. Открутите болты щёткодержателей и извлеките щётки.
  6. Очистьте корпус от пыли.
  7. Открутите болты, соединяющие корпус электрики с корпусом редуктора. Разъедините оба корпуса отвёрткой.
  8. Ротор соединён с редуктором через вал и легко вынимается из него. Снимите с якоря подшипники съёмником.
  9. Извлеките воздухозаборник из корпуса электрики.
  10. Открутите статор от корпуса. Возьмите деревяшку и постучите тихонько по рёбрам корпуса, и статор начнёт выходить.

Разбор механической части перфоратора

  1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

    Растровая втулка и пьяный подшипник

  2. Тщательно очистьте пластиковый корпус редуктора, потому что в нём остаются куски от развалившего подшипника. Возьмите магнит и пройдитесь по всем отверстиям, чтобы убрать все шарики и металлические осколки. Полностью вычищайте смазку. В ней могут остаться куски пластикового сепаратора.
  3. Из пьяного подшипника выньте промежуточный вал.
  4. Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

    Снятие косозубой шестестерни

  5. Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

    Снятие прямозубой шестерни

  6. Втулку снимите с гильзы.

    Растровая втулка, снятая с гильзы

  7. Гильзу извлеките из алюминиевого корпуса.
  8. Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

    Гильза с бойком

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

  1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
  2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
  3. Растровую втулку соедините с гильзой.
  4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

    Редуктор после чистки и смазки

  5. На собранный узел наденьте пластиковый корпус редуктора.
  6. Вставьте ротор в редуктор.
  7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
  8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

    Отверстие, в которое вставить отвёртку

  9. Поставьте щётки на место.
  10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

    Надеваем заднюю крышку

  11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

    Установка переключателя режимов

  12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
  13. Соберите патрон в обратной последовательности.

Как собрать перфоратор

Диагностика перфоратора

Возьмите мультиметр, поставьте его в режим прозвонки и начните проверку с сетевого шнура.

  1. Соедините один щуп с концом вилки, другой с контактами на другом конце провода. При соединении с одним из контактов должен быть звуковой сигнал. Проделайте аналогичные действия с другим концом вилки.
  2. Проверьте кнопку включения на контактах с сетевым шнуром и со статором. Нажимайте курок кнопки.
  3. Проверьте контакты реверса.
  4. Соедините щупы со щётками для проверки контакта через якорь.
  5. Соедините щупы с проводами статора и прозвоните их.
  6. Если у статора или щёток контакты не прозваниваются, а кнопки и сетевой шнур рабочие, переходите к диагностике коллектора и обмоток двигателя.

Диагностика проводов и кнопок перфоратора мультиметром

https://youtube.com/watch?v=u3qayqobvnc

У якоря сначала осмотрите коллектор и обмотку. Если проводка оплавилась, подгоревший изоляционный лак оставит чёрные следы или специфический запах. Можно увидеть погнутые и смятые витки либо токопроводящие частицы, например, остатки припоя. Эти частицы являются причиной короткого замыкания между витками. Повреждения коллектора: приподнятые, изношенные или пригоревшие пластины.

Проведите диагностику мультиметром:

  • поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними пластинами коллектора. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет;

    Проверка целостности обмотки якоря

  • определение пробоя на массу. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое;

    то же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по пластинам.

    Определения замыкания обмотки с корпусом ротора

    Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести на ремонт в мастерскую.

    Проверка работоспособности статора мультиметром:

    • поставьте режим сопротивления 200 Ом. Соедините щупы прибора с концами одной обмотки. Единица означает обрыв, а ноль — короткое замыкание между витками. Если показывает наличие сопротивления более 1,5 Ом, то проверяйте вторую обмотку. У обеих обмоток должно быть приблизительно одинаковое сопротивление;

    • проверьте отсутствие пробоя на массу, то есть замыкание обмотки с металлическим корпусом статора. В мультиметре поставьте режим максимального сопротивления. Соедините один щуп с концом обмотки, другой щуп с металлическим корпусом статора. Единица говорит об отсутствии пробоя.

    Неисправности и их причины

    Частые неисправности перфоратора:

    • не включается. Проверить электрическую цепь;
    • перфоратор не бьёт. Поломка в ударном механизме;
    • инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;
    • бур вылетает, не держится. Неисправность патрона или растровой втулки;
    • искрение в корпусе электрики. Причины: нарушение изоляции обмотки якоря, износ щёток, коллектора, засорение щёткодержателей;
    • искрение в области кнопки включения. Неисправность контактов кнопки или проводов;
    • перфоратор греется. Причина в износившихся щётках, коротком замыкании витков обмоток, плохой смазке редуктора;
    • перфоратор не держит патрон. Сломалось стопорное кольцо или фиксирующая шайба.

    Ремонт своими руками

    При разборе узла внимательно осматривайте детали на наличие трещин и сколов.

    Замена кнопки включения

    Перед заменой пометьте проводки и контакты кнопки, чтобы не перепутать порядок подключения.

    1. Чтобы заменить кнопку, достаточно открутить винтики контактов. Но могут встретиться кнопки без винтиков. Здесь рядом с контактами есть отверстия, в которые вставляется игла или тонкое шило. Ткните в отверстие, надавите и вытяните проводок. Не дёргайте за провод, вы можете повредить кнопку.
    2. Провода необходимо зачистить и залудить.
    3. Возьмите старую кнопку и купите аналогичную.
    4. На новой кнопке вставьте шило в отверстие, слегка надавите и вставьте провод. Он автоматически зажмётся контактами.
    Замена кнопки с помощью шила

    Замена щёток

    Щётки необходимо периодически проверять. При износе одной на 40% менять обе. Также, чистить щёткодержатели.

    1. Для извлечения щёток снимите заднюю часть корпуса. Отогните пружинки, которые прижимают щётки.

      Отогните пружинки, прижимающие щётки

    2. Открутите щёткодержатели. Извлеките щётки.
    3. Очистьте щёткодержатели от пыли и нагара. Намотайте тряпочку на отвёртку и смочите спиртом. Нагар счищается надфилем. Щётка должна легко ходить в щёткодержателе, тогда она будет хорошо прижиматься пружиной.
    4. Вставьте новые щётки. Поверните пружинки, чтобы они прижали щётки.

    Замена и подключение статора

    1. Извлеките статор из корпуса электрики. На его место поставьте новый.
    2. Вкрутите крепёжные болты.
    3. Установите воздухозаборник.
    4. Приступайте к подключению обмоток. Два конца разных обмоток соедините друг с другом и подключите к ближайшей щётке. Два других соединённых конца подключите к кнопке пуска. Провод от второй щётки тоже подключите к кнопке.

    Замена подшипников

    В перфораторе несколько подшипников. Для их демонтажа потребуется съёмник. В некоторых случаях необходимо снять стопорное кольцо. Если нет съёмника, подвешивают вал с подшипником и деревяшкой выбивают его. Сажают подшипник с помощью наставки из полипропиленовой трубки постукиванием по ней молотком.

    Замена патрона

    Патроны в перфораторах меняются очень просто. Снимаете резиновый пыльник, стопорное кольцо, пластиковый пыльник, шайбу, прижимающую шарики, фиксирующие пластины, пружину. В разных моделях количество колец и пластин отличается. На их место ставите новый комплект.

    Ремонт пьяного подшипника

    Подготовьте плоскую отвёртку, чистую ветошь и смазку для редуктора, рекомендованную в инструкции.

    1. Подшипник держится за счёт скобы. Отсоедините её плоской отвёрткой.
    2. Извлеките пьяный подшипник из алюминиевого корпуса редуктора.
    3. Выньте игольчатый подшипник.
    4. Извлеките шестерёнку и пружину.
    5. Снимите с пружины пластиковую центровку.
    6. Замените негодные запчасти.
    7. Возьмите алюминиевый корпус редуктора и тщательно его очистьте сухой ветошью. Все запчасти тоже очистьте.
    8. Смажьте подшипник изнутри. Вставьте в него игольчатый подшипник и тоже смажьте.
    9. Вставьте шестерёнку, смажьте изнутри и вставьте в неё пружину. Наденьте центровку.
    10. Промежуточный вал смажьте и поставьте на него скобу переключения. Установите вал в пьяный подшипник.

      Пьяный подшипник с промвалом в сборе

    11. Алюминиевый корпус смажьте. Вставьте в него подшипник так, чтобы направляющая центровка села на штырёк в корпусе.
    12. Пьяный подшипник не надо сразу утапливать вглубь корпуса, так как на его рычаг будет надеваться втулка от гильзы.

      Пьяный подшипник с втулкой от гильзы

    13. В гильзу вставьте приводимую втулку. Гильзу опустите в корпус редуктора и вставьте рычаг наружного кольца подшипника в отверстие втулки.
    14. Надавите на подшипник. Зафиксируйте его скобкой. Используйте плоскую отвёртку в качестве рычага при установке скобы.

    Ремонт растровой втулки и ударного болта

    Чтобы разобрать растровую втулку, нужно сжать пружину, снять стопорное кольцо и шестерню.

    Растровая втулка в сборе и без шестерни

    Растровая втулка в сборе и без шестерни

    Ударный болт ремонтируется путём замены деталей или меняется полностью, если развалился на части.

    1. В растровой втулке с двух сторон есть отверстия, в которых отчётливо видно стопорное кольцо. Маленькой плоской отвёрткой подденьте и сдвиньте кольцо с обеих сторон.

      Растровая втулка

    2. Достаньте кольцо и вытряхните из втулки ударный болт.

      Дефект ударного механизма

    3. Разберите его на детали и проверьте их целостность. Износившиеся детали замените на новые.

      Ударный болт

    4. Очистьте растровую втулку изнутри и снаружи. Смажьте её и болт.
    5. Вставьте сначала собранный ударный болт, потом стопорное кольцо. Возьмите большую плоскую отвёртку, надавите на кольцо до щелчка. Теперь надо проверить, как оно закрепилось. Вставьте плоскую отвёртку в узкое отверстие втулки и несильно постучите молотком, как по зубилу. Кольцо должно остаться на месте.

    Замена гильзы

    Гильза изнашивается реже растровой втулки, но при частом перегреве инструмента она тоже выходит из строя. Из алюминиевого корпуса редуктора извлеките растровую втулку и гильзу. На её место поставьте новую.

    Изношенная и новая гильза с бойком

    Изношенная и новая гильза с бойком

    Особенности ремонта бочкового перфоратора

    Ремонт бочкового перфоратора имеет те же принципы, что и простой. Основное отличие в конструкции и количестве элементов.

    Замена щёток

    1. Снимите нижнюю крышку корпуса и увидите заглушки, которые надо открутить.

      Открутите заглушки

    2. Щётки имеют пружинки, поэтому после извлечения заглушек пружинки приподнимутся над корпусом, и вы легко сможете вытащить щётки.

      Извлеките щётки

    Замена щёток у бочкового перфоратора

    Ударный механизм и ремонт редуктора

    Основное отличие бочкового перфоратора от простого в конструкции редуктора. Некоторые модели имеют ударный механизм с пьяным подшипником.

    Бочковой перфоратор с пьяным подшипником

    Бочковой перфоратор с пьяным подшипником

    Но у большинства перфораторов кривошипно-шатунный ударный механизм.

    Бочковой перфоратор с кривошипно-шатунным ударным механизмом

    Кривошипно-шатунный ударный механизм у бочкового перфоратора

    Все шестерни и подшипники необходимо проверять и смазывать. Изношенные менять. Чтобы разобрать такую конструкцию, нужно раскрутить болты на корпусе. Ствол выбивается из корпуса резиновым молотком. Подшипники снимаются съёмником.

    1. После снятия ствола нужно извлечь растровую втулку с бойком. Для этого необязательно разбирать весь корпус.

      Растровая втулка с бойком

    2. Деревянной колотушкой постучите по рёбрам металлического корпуса редуктора.
    3. Сначала выйдет боёк, потом втулка.
    Как извлечь из бочкового перфоратора боёк и растровую втулку

    Из-за неисправного бойка перфоратор перестаёт бить.

    Ремонт бочкового перфоратора

    Правильная эксплуатация и уход за перфоратором

    Чтобы перфоратор работал долго, следует соблюдать некоторые рекомендации:

    • перед закреплением оснастки смажьте хвостовик средством, указанным в инструкции;

    • после работы очистьте патрон и оснастку;

    • при работе с бетоном через каждые 2 см вынимайте бур;

    • если нужно высверлить большое отверстие, используйте буры разного диаметра, чтобы не сверлить сразу самым большим буром;

    • при большом объёме работы делайте перерывы, чтобы оснастка остыла. В перерывах можете очищать патрон;

    • регулярно проводите полный разбор инструмента для чистки и смазки.

    Если у перфоратора появилась какая-либо неисправность, ознакомьтесь с инструкцией. Внимательно осмотрите инструмент. Если не сомневаетесь в себе, то произведите ремонт своими руками.

Наталья. В копирайтинге впервые. Оцените статью: Поделитесь с друзьями!

grounde.ru

Как проводится ремонт перфоратора своими руками? + видео

Каждый, кому хоть раз приходилось работать с перфоратором, знает, насколько тяжелы условия его эксплуатации. Именно потому ремонт перфоратора своими руками – столь популярный запрос в интернете. И сегодня мы расскажем вам абсолютно всё, что касается ремонта этого инструмента.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

  • Нестабильная работа перфоратора в рабочем режиме;
  • Появление странных звуков при включении перфоратора;
  • Запах гари;
  • Перфоратор не долбит, хотя видимых причин для этого нет.

Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!


Поэтапно разбираем перфоратор – быстрый поиск поломки

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

  1. Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
  2. После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
  3. Извлекаем щеткодержатель.
  4. Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
  5. После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Какая бы поломка вас не ожидала, прочистите корпус – иногда именно грязь и пыль мешают устройству нормально работать.

Ремонт перфоратора самостоятельно шаг за шагом

К ремонту такого устройства, как перфоратор, вы должны быть максимально готовы, что позволит свести финансовые и трудовые затраты к минимуму. Неплохо, если вы более-менее ориентируетесь в конструкции перфоратора, знаете, из каких частей и узлов он состоит, что позволит вам быстро заменить сломавшуюся деталь. Чаще всего ремонт перфоратора сводится к банальной замене «полетевших» элементов, к которым относят:

  • Якорь;
  • Щетки;
  • Шестеренки;
  • Стартеры;
  • Подшипники;
  • Кабели для подключения к сети;
  • Выключатели.

Стоит отметить, что легче всего ремонтировать инструменты легкого класса, с учетом того, что такой перфоратор отлично подойдет для проведения строительных работ в домашних условиях. А вот поломки более серьезной техники бывают значительно сложнее, и с ними могут справиться только профессиональные мастера. В любом случае, какой бы класс инструмент вас не заинтересовал, найдите модель с пылесосом – это устройство позволит вам сэкономить время на чистку, а также сделает работу более безопасной, поскольку уменьшает количество пыли.

Еще одна проблема – в пробое обмоток, перемотке якоря и стартора, которые также возникают из-за пыли. Ремонт заключается в тщательной очистке и замене тех деталей, которые отремонтировать не удастся. Однако «профилактика» – более надежный метод. Для этого нужно раз в две недели очищать устройство, пропитывать его лаком или смазкой. К слову, к выбору смазочного материала нужно отнестись внимательно. Так, существует несколько правил. Первое – лучше приобретать раствор того же производителя (Bosch, Makita, Энкор), что и сам перфоратор, в данном случае по своему составу масло или лак будут подходить идеально. Если под рукой такого состава нет, вам отлично подойдет масло для дизельного двигателя.

Второй по популярности причиной поломки является износ щеток, при этом неважно, сколько стоил ваш инструмент – даже самые дорогие модели подвержены этой проблеме. Заменить их очень легко: разбираем перфоратор по выше описанной схеме, находим изношенные щетки и на их место ставим новые. Нужно лишь верно определить, какие из них лучше всего использовать: угольные, графитовые либо угольно-графитовые. Так, графитовые отличаются долгим сроком службы, однако из-за твердости материала может пострадать коллектор. Угольные элементы отличаются недолгим сроком работы, однако имеют качественный контакт с иными частями перфоратора. Оптимальным и недорогим считается приобретение третьего варианта.

Бывают проблемы и с механическими элементами устройства. Каждая модель оснащена режимами переключения, и они часто выходят из строя, особенно у дешевых устройств. Алгоритм работы тот же – разбираем перфоратор, находим сломанные детали, заменяем их. Главное – приобрести элементы, подходящие данной модели. Аналогичная проблема часто «преследует» патроны, которые подвергаются максимальной нагрузке. Прежде всего, защищайте их от пыли и грязи, промывая элементы солидолом. Но если патрон все же сломался, нам не останется ничего, кроме как поменять его.

Теперь вы знаете, как починить перфоратор и видите, что большая часть поломок сводится к простой чистки или замене неисправных деталей. Но если вы разобрали инструмент, а видимых причин нет, лучше отнесите устройство в сервисный центр – специалисты быстрее найдут причину и устранят ее.

Правила работы или как оградить устройство от поломок?

Профилактика – вот действенный метод, который позволит избежать множества поломок в работе устройства. В данном случае она подразумевает правильное использование. Начать следует с того, как верно вставлять сверла: крепко беремся за патрон и тянем оси шпинделя. Когда отверстие расширится, можете устанавливать сверло, опустив патрон. Если вы собираетесь работать в режиме удара, обязательно смазывайте хвостовики с помощью смазки, выбирая ее по производителю, но есть и универсальный раствор компании Литол, также заслуживший немало положительных отзывов от пользователей.

Чтобы не поломались сверла, запомните несколько правил по работе с материалами. Так, например, нельзя применять ударный режим, если предстоит работа с металлом или деревянными изделиями.

Чтобы обезопасить себя и сохранить аккумуляторный перфоратор при сверлении бетона, применяйте муфту для предохранения. А все за счет того, что в бетонных конструкциях может находиться арматура – сверло просто в ней застрянет. Если муфта отсутствует, используйте низкие обороты, а за ручку не держитесь очень крепко – если вдруг инструмент застрянет в арматуре, вы должны быстро выпустить его из рук, иначе синяков и ушибов не избежать.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как разобрать перфоратор


Как разобрать перфоратор. Инструкция по разборке перфоратора. Как разобрать перфоратор, причины поломок, профилактика.

В случае поломки инструмента, помогающего в строительстве, не каждый захочет обращаться в мастерскую, за неимением денег, времени или потому что ремонт может вылиться в стоимость новой вещи. Некоторые предпочитают все делать самостоятельно. Если в самый ответственный момент перестал работать перфоратор, чтобы выявить причину и устранить ее, инструмент следует разобрать.

Как разобрать перфоратор

Даже когда перфоратор исправен, он все равно нуждается в профилактической очистке и замене поизносившихся элементов, а значит, его нужно периодически разбирать. Способ разбора инструмента разных производителей примерно похож, но может отличаться какими-либо нюансами. Одними из самых известных марок являются «Интерскол», «Энергомаш», Sturm, Bosch.

Как разобрать перфоратор Sturm или аналогичные ему модели? Последовательность действий такова:

  1. В первую очередь нужно установить, не кроется ли причина поломки на поверхности. У перфоратора очень часто приходит в негодность пыльник из пластмассы, находящийся на патроне. Из-за этого теряются стопоры. Для предотвращения данной проблемы, при работе следует применять длинные сверла.
  2. Если внешних дефектов нет, тогда необходимо разобрать инструмент. Начинать надо с верхнего узла: сначала снимается наконечник из резины, далее идет стопорная шайба, после – головка и пружина. По окончании описанных действий вытащите шарик.
  3. Разбирая инструмент нужно быть предельно внимательным, запоминать, откуда какие детали были извлечены и в какой последовательности. Также следует складывать их туда, где они никуда не закатятся и не потеряются, иначе вернуть перфоратор к жизни так и не получится. Теперь аккуратно разводите в стороны корпус и редуктор, до тех пор, пока между ними не появится щель 30-50 мм.
  4. Переключатель установите в режим «удар со сверлением» и снимите его.
  5. Снимите корпус с редуктора.

Перфоратор в разобранном виде выглядит так:

Редуктор перфоратора

Данный элемент устройства перфоратора служит для передачи вращения от электродвигателя к патрону. Благодаря этому приходит в рабочее состояние ударный механизм.

Конструкция редуктора включает в себя набор шестерней различной формы – цилиндрические, конические, червячные. Кроме них данный узел оснащен электронным устройством, регулирующим количество оборотов и частоту ударов, и нуждается в периодическом осмотре, смазке и замене стершихся деталей.

Перед тем как разобрать редуктор перфоратора, нужно сначала разобрать патрон. Об этом будет рассказано ниже. Далее отсоедините рычаг, переключающий режимы, при этом помогайте себе плоской отверткой.

Проникнув внутрь редуктора, внимательно осмотрите такие детали как:

  • шестерни, при этом обращайте пристальное внимание на зубчики;
  • боек;
  • поршень.

Если наблюдается износ какого-нибудь элемента, то следует заменить его на новый. Если нет, то нужно просто произвести тщательную чистку с помощью бензина или уайт-спирита.

Как разобрать патрон перфоратора

Для начала патрон нужно снять. Перед этим нужно определить его конструкцию. Виды патронов:

1. Кулачковый – сверло вставляется и закрепляется специальным ключом.

2. Цанговый – для замены сверла ключ не требуется, достаточно просто повернуть патрон.

3. Быстрозажимной:

  • одногильзовый;
  • двухгильзовый.

Патроны на разных перфораторах закрепляются по-разному – иногда с помощью винтового стержня, иногда с помощью шпинделя. В некоторых случаях они снимаются легко, а в некоторых приходится применять дополнительные инструменты и прилагать усилия. Процесс снятия выглядит так:

  • ослабьте фиксацию, аккуратно постукивая по головке винта;
  • открутите его отверткой;
  • зажмите патрон в тисках и прокручивайте шпиндель.

Что же касается способа разборки, то у инструментов разных фирм он может быть разным. Рассмотрим ниже, как разобрать перфоратор bosch, а вернее, его патрон.

Последовательность действий:

  1. Отодвиньте пластиковую часть и снимите уплотнитель из резины.
  2. Снимите фиксирующее кольцо, помогая себе отверткой.
  3. Открутите фиксирующую шайбу.
  4. После снятия шайбы в поле зрения попадает еще одно кольцо. Снять его возможно, поддев с помощью отвертки и повернув.
  5. Далее следует цанговый зажим, включающий в себя пружину, шарик, шайбу. Первым делом снимите шарик, потом остальные детали.

Патрон, так же, как и редуктор, разбирают не только для ремонта, но и для профилактического осмотра и смазки. После того как необходимые действия будут осуществлены, нужно аккуратно собрать все узлы, используя приведенные выше инструкции, только по направлению от последнего пункта к первому.

Почему ломаются перфораторы?

Конструкция перфоратора, как и любого другого инструмента, включает в себя механическую и электрическую части. К наиболее частым проблемам по электрике, подлежащим самостоятельному устранению, относятся следующие:

  • поломка кнопки «пуск»;
  • изнашивание графитовых щеток.

Чтобы устранить неисправности двигателя, такие как поломки якоря, обрыв обмотки и т.д., необходимы специальные знания и навыки, которые есть далеко не у всех.

Если неисправность возникла из-за поломанной кнопки или изношенных щеток, то устранить ее не составит труда. Иногда эти детали даже идут в комплекте с инструментом. Если нет, найти их возможно как на рынке, так и в специализированных магазинах. Очень важно запомнить, как были расположены контакты в заводской сборке. Чтобы подстраховаться лучше, перед тем как разобрать перфоратор «Интерскол» окончательно, а вернее, извлечь из него детали, сфотографировать, как все было изначально.

Предвестниками поломок инструмента могут быть посторонние звуки, большое количество искр внутри корпуса, запах горелой пластмассы. При их появлении необходимо сразу же проверить перфоратор на наличие изношенных деталей, потому что если продолжать эксплуатировать его дальше, может сломаться двигатель, а его ремонт будет гораздо более сложным и дорогостоящим.

Если поломок нет и все исправно, владелец инструмента все равно должен знать, как разобрать перфоратор «Энергомаш». Дело в том, что сбои в работе могут создавать пыль, грязь, твердые частицы, забившие корпус изнутри и мешающие перемещению подвижных частей. Весь этот мусор следует сначала вычистить сухой щеткой, а потом протереть внутренность тряпкой, смоченной уайт-спиритом, для удаления остатков.

Как разобрать перфоратор, видео:

recn.ru

Как правильно разобрать перфоратор

Оглавление: [скрыть]

  • Причины для разборки перфоратора
  • Разборка перфоратора
  • Разборка патрона перфоратора
  • Рекомендации по разборке и смазке перфоратора

Многие часто задают вопрос, как разобрать перфоратор? Ведь на сегодняшний день он является одним из особо важных инструментов при ремонте. Вовремя сделанная ревизия и замена отработанных деталей гарантируют стабильную и долговечную работу.

Для ремонта перфоратора своими руками, необходимо правильно его разобрать и собрать.

Причины для разборки перфоратора

Даже при исправной работе перфоратора ему необходима периодическая профилактика и прочистка деталей. Во время профилактики инструмент нужно разобрать, чтобы смазать и заменить все изношенные части. Перфораторы разных изготовителей разбираются одинаково, однако есть некоторые нюансы.

Одни из самых популярных производителей инструмента – Bosh, Интерскол, а также многие другие.

Перед разборкой определяется поломка части инструмента, которая может быть заметна на поверхности перфоратора. К примеру, изношенное состояние пыльника на патроне. Такая признак является причиной для разбора перфоратора и ревизии патрона, иначе инструмент выйдет из строя.

Схема устройства перфоратора.

Наиболее часто встречаются такие проблемы по электрической части, как износ графических щеток и поломка кнопки включения. Однако эти проблемы можно легко устранить самому, иногда запасные детали идут уже в комплекте с перфоратором. Если причина поломки располагается в якоре, обрыве обмотки и других элементах, потребуются специальные знания и опыт.

Перед разборкой инструмента нужно выявить причину поломки. Основные признаки для разборки инструмента:

  1. Нестабильная работа.
  2. При работе с инструментом замечаются странные звуки.
  3. «Горелый» запах во время работы.
  4. Нет нужного режима долбления или сверления.

Если наблюдается хоть один из вышеперечисленных признаков, то нужно задуматься о ремонте вашего помощника. Некорректная работа перфоратора может стать причиной полного выхода из строя такого ценного инструмента.

Вернуться к оглавлению

Замена смазки и чистка перфоратора возможны лишь при его полной разборке. При правильном соблюдении всех действий и рекомендаций это можно сделать легко и без особых усилий.

Последовательность действий при разборке перфоратора:

Частой причиной поломки является проблема с пыльником.

  1. Как было сказано выше, для начала нужно проверить поверхность инструмента. Поломка часто кроется в пыльнике на патроне, который теряет свою пригодность. Из-за такой проблемы теряются стопоры. Работа длинными сверлами предотвратит такую проблему.
  2. Осмотрев инструмент и убедившись, что проблем на внешней стороне нет, выполняется разборка перфоратора. Она начинается с верхнего узла. Когда снимется резиновый наконечник, можно увидеть стопорную шайбу. После снятия стопорного приспособления убирается головка и последующая пружина. После выполнения этих действий вытаскивается шарик.
  3. При разборке перфоратора нужно быть очень внимательным и запоминать последовательность действий. Складывать детали нужно в отдельную коробку, чтобы не потерять нужный элемент. Осторожно раскрыть корпус, где находится редуктор, пока не будет щель размером 3-5 см.
  4. Ручка переключателя устанавливается в режим сверления с ударом, а после снимается.
  5. После всех проделанных действий снимается корпус с редуктора.

Редуктор играет очень большую роль – он передает вращающее действие с электродвигателя к патрону. Редуктор состоит из множества шестеренок, которые имеют разную форму. Электронное устройство, которым регулируется число вращений, находится в узле редуктора. Также с помощью него определяется количество ударов в минуту. Этот элемент перфоратора очень часто нуждается в профилактике.

С помощью плоской отвертки отсоединяется рычаг переключения режимов. Раскрыв редуктор, нужно провести внимательный осмотр и обратить внимание на такие детали:

  • боек;
  • поршень;
  • шестерни и их зубчики.

Вкулачковый патрон сверло крепится с помощью специального ключа.

Во время осмотра, если обнаруживается износ таких деталей, нужно обязательно заменить их на новые. С помощью бензина или растворителя прочищаются все детали редуктора. Этот элемент нуждается в профилактических мерах, а своевременная смазка и замена деталей обеспечивают бесперебойную работу.

Если выведен из строя якорь редуктора или проблема состоит в его стартере, нужно открутить три шурупа и снять заднюю крышку. В момент раскрытия обязательно уделить вниманию щеткам.

При отключенном перфораторе измерительным прибором проверяется целостность кнопки включения и шнура для электросети. Если визуально кабель не имеет изогнутых переломов, можно прозвонить каждую жилу. Это позволит убедиться в исправности инструмента.

Главной проблемой в поломке перфоратора может стать пыль. Загрязнение устройства бывает причиной пробоя обмотки. В таком случае идет разборка и тщательная чистка, а также замена деталей, не подлежащих ремонту. Есть варианты инструмента с пылесборником – он позволит уменьшить попадание пыли в инструмент. Однако, работая короткими сверлами, появление пыли в устройстве будет неизбежно.

Вернуться к оглавлению

Перед разборкой редуктора нужно разобрать патрон. При снятии патрона в первую очередь определяют его вид и конструкцию. Существуют такие конструкции патронов:

  1. Кулачковый. В таком патроне сверло крепится с помощью специального ключа.
  2. Цанговый. Замена сверла производится при повороте патрона.
  3. Быстрозажимной. Такой патрон производится с одной или двумя гильзами.

В разных видах инструмента крепление патрона может отличаться. Изучить и разобраться в способе крепления патрона очень важно. Крепление происходит с помощью винтового стержня или шпинделя. Процесс снятия патрона производится по-разному, иногда нужно приложить некоторые усилия и запастись терпением.

Цанговый патрон меняется при его повороте.

Снятие патрона происходит по следующим этапам:

  1. Первым делом нужно ослабить фиксацию. Разрешается легонько постукивать молотком по патрону.
  2. Используя отвертку, откручиваем винт.
  3. Зажав патрон в тисках, нужно прокрутить шпиндель.

Способ разборки может отличаться, так как инструменты производятся разными фирмами. Второй вариант разборки патрона:

  1. Отодвигается пластиковая часть, а затем снимается резиновый уплотнитель.
  2. Отверткой снимается фиксирующее кольцо.
  3. После шайба для фиксации откручивается.
  4. После того, как шайба удалена, можно увидеть еще дополнительное кольцо. Снимается оно при помощи отвертки.

В самом конце встречается цанговый зажим. Он состоит из пружины, шарика и шайбы. В первую очередь снимается шарик, а затем остальные составляющие.

Вернуться к оглавлению

При устранении неполадок в работе перфоратора все действия проводятся поочередно и следуя инструкциям.

Одним из факторов поломки являются слабые и хрупкие детали, поэтому, снимая рычаг переключателя, нужно быть очень внимательным. Рекомендуется замена резинового колпачка для защиты от пыли и грязи.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=Ob-QXwOSybI

В случае с разборным патроном нужно произвести следующие действия:

  1. Снять щетки перфоратора. Их тоже очень важно просмотреть и при большой изношенности заменить. Актуальным и выгодным вариантом являются угольно-графические щетки.
  2. Открутить все болты на корпусе перфоратора.
  3. Разобрать корпус и остальные детали.
  4. Сделать осмотр и при выявлении неисправных деталей инструмента провести их замену.
  5. Перед сборкой обязательно смазать все крутящиеся детали.

Смазочный материал выбирается с учетом некоторых особенностей. Лак или смазка должны иметь такого же производителя, что и сам инструмент. Однако для экономии можно смазать перфоратор дизельным маслом, но лучше всего использовать графитовую смазку.

Часто патрон разбирают при отладке инструмента. Проводить разборку патрона нужно при знании его конструкции. Во время, когда ремонтник разбирает инструмент, нужно запоминать все действия, так как сборка производится в обратной последовательности.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=OJ4a80LKjLU

Помните о мерах и правилах безопасности. Нельзя разбирать электрический инструмент, подключенный к сети 220 вольт.

www.parnikiteplicy.ru

Ремонт перфоратора своими руками

Если срок гарантийного обслуживания для перфоратора истёк, его ремонт придётся выполнять своими руками. Как правило, действия сводятся к замене неисправных частей, и сегодня мы поговорим о типичных поломках, подборе комплектующих и выполнении ремонта своими руками.

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

Источником движения, как и во многих других строительных инструментах, в перфораторе служит однофазный двигатель с фазным ротором. Его мы рассмотрим отдельно, а сейчас за точку отсчёта примем шестерню, посаженную на передний вал якоря. Именно она и задаёт вращение всем остальным элементам системы.

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора. В его устройстве нет ничего хитрого: плоская шестерня от двигателя вращает две другие с разными передаточными числами. Одна из них передаёт вращение на основной вал, другая крутит эксцентриковый вал с шатуном, обеспечивающим возвратно-поступательное движение ударного механизма.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.

Определение неисправностей двигателя

Если двигатель перфоратора имеет заводской брак, последний проявляет себя в первые же месяцы работы. В ином случае причиной поломки зачастую служит нарушение техники эксплуатации или же предельный износ составных частей.

Основной элемент моторной части, подверженный интенсивному износу, это графитовые щётки, передающие ток на обмотки ротора. Когда щётки стираются, их прижим ослабевает, из-за чего увеличивается зазор между графитом и ламелями якоря, возникает интенсивное искрение. По звуку эту неисправность ни с чем не спутать: при включении слышен натужный гул, коллектор обдаёт снопом искр, задняя часть двигателя интенсивно греется.

Обмотки двигателя выполнены проводом в лаковой изоляции, которая от перегрева теряет диэлектрические свойства, растрескивается и осыпается. Небольшие замыкания между соседними витками можно определить по характерному гудению двигателя во время работы. К сожалению, перемотку статора и якоря почти нереально выполнить в домашних условиях, но большинство деталей двигателя типовые и им легко подобрать замену.

Другими уязвимыми частями служат подшипники. Их на якоре два: задний закреплён в корпусе электрической части внутри виброгасящего колпачка, передний вставлен в посадочное место корпуса редуктора или прикручен к нему накидной плашкой. Износ подшипников определить достаточно легко: при вращении рукой их ход либо слишком свободный с характерным шелестением, либо присутствуют подклинивания, люфт и посторонние шумы. Подшипники имеют закрытый сепаратор и на обслуживание не рассчитаны. Их гораздо проще заменить на новые, достаточно переписать номер на крышке сепаратора или торце внешней обоймы.

Замена кнопки и щёток

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся.

Как самому заменить подшипники

В перфораторе присутствует от пяти до десятка радиальных подшипников качения разных размеров и необходимость их замены — лишь вопрос времени. Очень важно периодически проводить разборку и оценивать степень износа этих узлов, иначе в будущем возможно развитие более серьёзных неисправностей.

Почти каждый подшипник в перфораторе снять довольно легко, посадочные размеры под них подобраны с высокой точностью. В некоторых случаях снятию может помешать стопорное кольцо. Если его нет, и подшипник отказывается сниматься, применяется универсальный двухзахватный съёмник. Если съёмника в наличии не имеется, то часть, на которую подшипник посажен, нужно зажать в мягких губках тисков, а затем сбить износившийся элемент, нанося удары через наставку по внутреннему кольцу.

При посадке нового подшипника по нему нельзя наносить прямые жёсткие удары. Следует пользоваться упругой наставкой, например, обрезком полипропиленовой трубы. Её нужно предварительно подрезать наискось, чтобы усилие удара приходилось исключительно на внутреннюю обойму. Так тела качения не оставят на канавках микроскопических вмятин.

Неисправности патрона

Патрон SDS состоит из штуцера с одним или двумя отверстиями, в которых посажены шарики, как правило, диаметром 6,7 мм. Шарики свободно ходят в отверстиях, пока пластиковый корпус патрона оттянут назад, в обычном положении они плотно поджаты пружиной через массивное стальное кольцо.

Чтобы разобрать патрон, нужно подковырнуть отвёрткой передний пыльник и снять со штуцера стопорное кольцо. Остальные детали просто надеты на штуцер и могут быть удалены без дополнительных манипуляций, важно лишь вернуть их на место в правильном порядке.

Как правило, основной причиной неисправности патрона служат сточенные шарики или продавленные пластина и прижимное кольцо. Из-за этого оснастка либо вовсе не держится, либо вылетает при работе. Обзавестись такими шариками в любых количествах можно, разбив подшипник номер 106. Посадочные отверстия и шлицы внутри втулки имеют гораздо больший ресурс, но если замена не дала ожидаемого результата — менять штуцер придётся только в сборе со стволом.

Обратите внимание, что быстрый износ деталей патрона происходит из-за неплотной герметизации пыльников, как переднего, так и кольцевого на штуцере. Хвостовики буров нужно всегда поддерживать смазанными, а при сверлении потолка использовать специальную пылеулавливающую шайбу.

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

Бочковые перфораторы

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений.

Пистолетные перфораторы

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

Характерная поломка горизонтального редуктора — износ шестерен передачи. При отсутствии пресса снять их будет нелёгкой задачей, гораздо проще разбить, выполнив пару надрезов до 2/3 толщины. Новая шестерня запрессовывается после предварительного нагрева до 150–200 ºС, это можно сделать строительным феном или в духовке.

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

Растровая муфта

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

рмнт.ру

rmnt.mirtesen.ru

Как произвести ремонт перфоратора?

Часто бывает так, что необходимо выполнить ремонт перфоратора. Следует знать, что это можно сделать и своими руками, если разобраться в конструкции.

Перфоратор по сравнению с дрелью, которая снабжена ударной функцией, обладает гораздо большей надежностью.

Каждый человек, который хотя бы раз работал с перфоратором, знает, насколько тяжело использовать данный инструмент. Владелец такого дорогостоящего инструмента хочет, чтобы устройство было качественным и выполняло свою работу на 100%. Стоит понимать, что от крупных поломок может уберечь правильное использование приспособления. Важно своевременно производить ремонтные работы. Малейший сбой должен стать причиной для беспокойства и подготовки к проведению ремонта.

Сбои могут быть следующими:

  • нестабильная работа конструкции в основном режиме;
  • появление посторонних звуков в процессе включения перфоратора;
  • запах гари;
  • инструмент перестал долбить, хотя причин для этого нет.

Принцип функционирования перфоратора

Устройство бытового перфоратора.

Принцип работы перфоратора заключается в том, что электродвигатель придает вращательное движение подшипнику, который преобразует это движение в поступательно-вращательное. Инструмент устроен так, что энергия за счет подушки воздуха будет передаваться поршню, который сможет передать энергию удара на бур.

Если какая-либо из вышеперечисленных проблем появится, то это значит, что инструмент понадобится отремонтировать. Данный процесс требует внимания, определения точной причины неисправности и знания, как ее устранить. Чтобы определить проблему, надо ознакомиться с конструкцией инструмента. Основные элементы перфоратора можно увидеть.

Следует понимать, что если перфоратор сломался, то самый простой способ — отнести его на ремонт в какой-либо из сервисных центров. Однако недостаток этого способа в том, что он требует больших временных затрат. Если знать, как разбирается инструмент, то работы по ремонту можно выполнить самостоятельно. Также можно будет сэкономить деньги, так как исключаются затраты на оплату услуг сервисных центров.

Разборка перфоратора выполняется следующим образом:

  1. Первым делом демонтируется наконечник из резины, после чего шайба и пружина. В конце снимается шарик.
  2. Когда шарик будет снят, понадобится выкрутить винты, которые фиксируют корпус. После этого нужно отсоединить провода статора.
  3. Извлекается щеткодержатель.

Схема основных деталей перфоратора.

Когда перфоратор будет разобран, понадобится прочистить корпус, при этом не имеет значения, какая поломка произошла. В некоторых случаях мешают конструкции нормально функционировать грязь и пыль.

Элементы, которые нужны для выполнения ремонта:

  • смазка;
  • отвертка;
  • тиски;
  • запасные детали.

Далее корпус инструмента нужно установить вертикально, зафиксировать при помощи тисков, после чего извлечь все элементы из конструкции.

Если знать устройство перфоратора, то можно с легкостью заменить сломавшуюся деталь. В большинстве случаев ремонт данного инструмента сводится к замене элементов, которые вышли из строя. К ним можно отнести:

  • выключатели;
  • якорь;
  • щетки;
  • шестеренки;
  • стартер;
  • подшипники.

Рекомендуется выбирать смесь того же производителя, что и перфоратор.

Схема устройства строительного перфоратора.

Неисправности профессиональных устройств могут быть сложными. С некоторыми из них способны справиться исключительно высококвалифицированные специалисты. Часто встречаются такие проблемы: пробой обмотки, перемотка якоря и стартера. Данные неисправности возникают из-за пыли. Ремонт заключается в чистке и замене элементов. Время от времени нужно производить профилактику — раз в 2 недели рекомендуется прочищать приспособление. Особое внимание надо уделить выбору смазки.Если в наличии нет подобной смеси, то можно использовать масло для дизельных двигателей.

Другая причина поломки — износ щеток. Заменить их очень просто: следует разобрать перфоратор по схеме, которая была описана выше, найти изношенные щетки и установить на их место новые. Понадобится точно определить, какие из них подходят. Щетки могут быть угольными, графитовыми или угольно-графитовыми. Графитовые имеют долгий период службы, однако из-за твердости материала может повредиться коллектор. Угольные приспособления имеют непродолжительный период службы, однако отличаются хорошим контактом с другими элементами перфоратора. Если денежных средств, которые есть возможность выделить на замену щеток, не очень много, то рекомендуется использовать угольно-графитовые щетки.

Могут быть проблемы и с механическими деталями приспособления. Каждое устройство оснащается режимами переключения, которые часто выходят из строя. Чтобы устранить неполадку, нужно разобрать перфоратор, найти поврежденные элементы и заменить их. Важно лишь купить детали, которые соответствуют имеющемуся устройству. Такая же проблема может быть с патронами, которые подвергаются большим нагрузкам. В качестве профилактических мер можно промывать детали солидолом, чтобы защитить их от пыли и грязи. Если патрон неисправен, понадобится его заменить.

Чтобы определить причину поломки, нужно произвести разборку патрона. Разбирать нужно следующим образом:

  1. Прежде всего демонтируется рычаг.
  2. Далее разбирается патрон. Для этого нужно взять отвертку и убрать прокладку из резины. Затем демонтируется стопорное кольцо.
  3. После этого снимаются все остальные элементы.

Проблемы с патроном могут быть следующими:

  1. Износилась прокладка. Если это произошло, нужно прочистить инструмент от пыли и заменить пыльник.
  2. Деформация крышки. В таком случае производится замена элемента.
  3. Стопорное кольцо расслабилось. Элемент следует слегка затянуть, если есть возможность. Если нет, то деталь надо заменить.
  4. Если износился шарик, то нужно установить новую деталь, смазать ее и закрепить в отверстии направляющей шайбы.
  5. Если износилась направляющая шарика, то следует определить уровень износа. Если он небольшой, то достаточно смазать деталь. При большом износе элемент нужно заменить.
  6. Коническая пружина является самым стойким элементом, однако время от времени он тоже может изнашиваться. Деталь надо располагать меньшей вершиной к редуктору.

Сборка патрона происходит в обратном порядке. В завершение нужно смазать конец бура.

Разборка и ремонт переключателя

Также может сломаться переключатель. Для его ремонта нужно разобрать деталь. Делается это таким образом:

  1. Основная задача — вытянуть из рукоятки защелку. Для этого понадобится вставить отвертку в паз сбоку рукоятки, осторожно зацепить сначала за одно крыло защелки, после чего за другое. Далее защелка вытягивается из рукоятки. Следует позаботиться о том, чтобы из рукоятки не выскочил фиксатор. Это может произойти в случае, если будет отжата пружина.
  2. Далее рукоятку надо отвести влево так, чтобы выступы на ней и корпусе редуктора совпали. Переключатель освободится, после чего его можно будет снять.
  3. После этого надо будет вынуть фиксатор вместе с пружинкой.
  4. Далее удаляется уплотнитель из резины, который находится на рукоятке переключателя.
  5. Выполняется чистка всех элементов конструкции.

Чтобы диагностировать поломку, нужно выполнить такие действия:

  1. Наиболее распространенной проблемой является неисправность колец переключателя, так как в процессе работы они постоянно соприкасаются с прокручивающимися элементами. Переключатель надо менять, однако если работы нельзя прерывать, то можно просто развернуть изношенную деталь на 180°. Стоит помнить о том, что это временная мера.
  2. Если в негодность пришли посадочные места, то нужно заменить переключатель.
  3. Если деформируется уплотнительная прокладка из резины и из редуктора будет вытекать смазка, то элементы надо заменить.
  4. Если сломается отросток элемента для фиксации, который удерживает деталь в корпусе редуктора, то самопроизвольно время от времени будут переключаться режимы. Данную деталь можно не менять в случае, если проблема не мешает работать.

Профилактика является единственным методом, который позволит избежать большинства проблем в процессе работы инструмента. Большинство неисправностей перфоратора можно ликвидировать самостоятельно, однако если проблема не относится к тем, которые были описаны выше, то рекомендуется доверить проведение ремонтных работ специалистам.

Оцените статью:

(Нет голосов) Загрузка…

masterinstrumenta.ru

i-perf.ru

Ремонт перфоратора своими руками: схема, инструкция

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Ремонт перфоратора

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Устройство перфоратора

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

  • устройство не выполняет свои основные функции – сверление и бурение;
  • заедание бура в патроне;
  • насадка не устанавливается в патроне;
  • посторонние шумы при работе устройства.

Схема перфоратора

В электрике чаще всего проявляются следующие дефекты:

  • не работает двигатель;
  • излишнее искрение щеток;
  • появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Замена редуктора

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

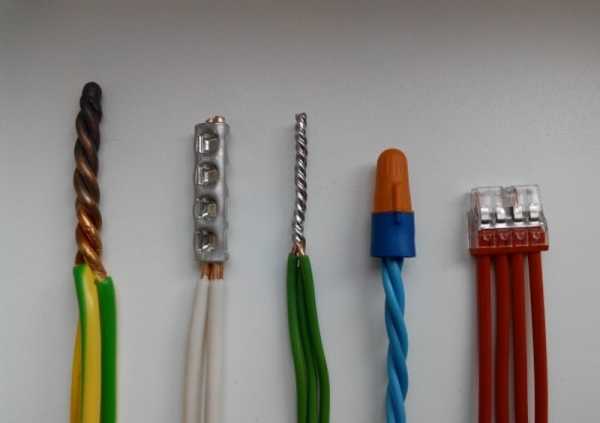

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

  • При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
  • Недопустима работа электроперфоратора в холостом режиме.
  • Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
  • При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
  • Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Детали перфоратора

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Замена подшипника

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

При наличии определенных знаний, ремонт перфоратора своими руками не проблема.

Домашний мастер, который в состоянии использовать перфоратор – вполне может справиться с его ремонтом. Речь пойдет о восстановлении работоспособности перфоратора.

Перфоратор в разобранном виде

Перфораторы прочно заняли место в арсенале рабочего инструмента домашних мастеров. Как и любой другой электроинструмент – он может выйти из строя. Вовсе не обязательно сразу бежать в мастерскую, ремонт перфоратора можно осуществить своими руками. Особенно его механической части.

Разберем принцип действия и устройство перфоратора

Инструменты могут отличаться мощностью, функциональными возможностями, но принцип действия и концепция конструкции у них единая. Разумеется, речь идет об электромеханических вариантах исполнения. Ремонт пневмоперфораторов – это удел специализированных сервисных центров.

Итак, – у нас в руках стандартный бытовой или профессиональный электрический перфоратор. Основные элементы устройства:

Механизм перфоратора в разрезе

  • Электромотор. Может располагаться вдоль шпинделя патрона, или перпендикулярно – разница не принципиальна.
  • Понижающий редуктор. Обеспечивает снижение скорости вращения и одновременно увеличивает крутящий момент рабочей оси.
  • Ударный механизм. Это именно то устройство, которое отличает перфоратор от обычной электродрели.
  • Патрон. Воспринимает нагрузки рабочей насадки и передает крутящий и ударный момент в рабочую зону. Служит фиксатором для насадок. Наиболее распространенный стандарт – SDS.

Принципиальное отличие в конструкции касается лишь ударного механизма. В большинстве современных устройств, применяется электропневматический способ передачи энергии удара. Поршень совершает возвратно-поступательные движения, и при помощи воздушной подушки передает энергию тарану, который в свою очередь наносит удары по бойку, имеющему механическую связь с патроном.

[note]Достоинство конструкции – большая энергия удара и отсутствие механической связи между тараном и поршнем.[/note]

Сжатый воздух выступает в качестве демпфера, снижая вибрации инструмента.

Такой способ работы позволяет автоматически отключать ударный механизм на холостом ходу. Перфорация происходит лишь при давлении наконечника на рабочую зону. Когда вы прикладываете усилие в сторону сверления, закрывается перепускной клапан, цилиндр становится герметичным и сжатый воздух приводит в движение таранный механизм. Это экономит ресурс основных узлов перфоратора.

Передача колебаний в электропневматическом ударном механизме реализуется двумя способами:

Принцип работы инструмента

  1. Кривошипно-шатунный механизм. На валу редуктора располагается кривошип, который придает возвратно-поступательное движение поршню. Такая конструкция обеспечивает передачу энергии удара большой мощности, и применяется в перфораторах среднего и тяжелого типа. Недостаток – большие размеры. Главное достоинство – высокая надежность и уменьшение вибраций на корпусе.
  2. Качающийся подшипник. Возвратно-поступательные движения передаются наружной обоймой подшипника специальной формы. Такая конструкция компактна, и применяется в перфораторах легкого типа. Основной недостаток – быстрый износ качающегося подшипника.

Электропневматический ударный механизм позволяет электроприбору работать в трех разных режимах:

  • Сверление. Патрон вращается без вибрации;
  • Сверление с боем (перфорацией). Патрон вращается, одновременно получая серию поступательных ударов в направлении сверления;
  • Бой (перфорация) без сверления. Вращения нет, патрон с насадкой работает в режиме отбойного молотка.

Самостоятельный ремонт перфоратора

Помимо электрических неисправностей, таких, как перегоревшая обмотка двигателя, стирание щеток на нем же, или выход из строя переключателя – в перфораторе могут случиться поломки механические.

Поршневая ударная группа (особенно в кривошипно-шатунном исполнении) ломается редко, а вот основной элемент передачи нагрузки – патрон, может внезапно выйти из строя.

Чаще всего это происходит по причине несвоевременной смазки во время смены рабочего наконечника. Возможен и естественный износ при интенсивных нагрузках.

Важно! Если у вас нет чертежа механической части вашего электроперфоратора – зафиксируйте на фото (хотя бы на смартфон) последовательность разборки. Это поможет правильно собрать отремонтированный перфоратор.

Прежде всего, разберемся, как снять патрон. Можно отремонтировать его не снимая, однако это не так удобно. Патрон крепится на шпинделе или винтовом стержне. Для работы потребуются: молоток, крепкая отвертка, плоскогубцы с длинными губками и рожковый ключ. Настольные тиски существенно облегчат процесс, если крепление окажется слишком затянутым.

Снимаем стопорное кольцо с патрона

Для начала патрон необходимо разобрать. Точнее демонтировать наружную часть механизма. Снимаем защитную резиновую муфту на торце и первое стопорное кольцо.

Затем смещаем рабочую муфту движением, как для смены наконечника, и снимаем второе стопорное кольцо. Кольца разжимаются при помощи мощной отвертки, автомобильный съемник стопорных колец тут не подойдет. Усилие прилагается большое, поэтому старайтесь избежать травм.

Разбираем быстрозажимной механизм патрона

Далее необходимо разобрать механизм SDS. Извлекаем пружину и фиксирующие шарики. Для снятия патрона необходимо закрепить шпиндель. Или наоборот – разобранный патрон зажать в тисках, а шпиндель вращать рожковым ключом за лыски. Если таковых на валу нет – придется разобрать корпус перфоратора, и найти способ зажать шпиндель в тисках. Тогда вращать необходимо сам патрон.

Важно! Не зажимайте и не заклинивайте шестерни редуктора, и тем более якорь электродвигателя.

От постоянных ударно-крутильных нагрузок, резьба может сидеть очень плотно. Отмачивание при помощи WD-40 результата не даст. Необходимо нанести несильный, но резкий удар по корпусу патрона для снятия напряжения, тогда резьбовое соединение ослабнет.

[note]Патрон следует снимать не только для ремонта, но и для профилактики, очистки, смазки. Делать это рекомендуется после окончания сезона работ, перед консервацией инструмента.[/note]

Все части необходимо отмыть в проникающей жидкости, например, – керосине. Проверить износ фиксирующих шариков, при необходимости заменить их на новые. Осмотреть пружины на предмет сколов и деформации.

Затем все детали смазываются консистентной смазкой и собираются в обратной последовательности. Если необходимо лишь смазать механизм SDS – снимать патрон необязательно. Достаточно его просто разобрать прямо на валу перфоратора.

Освоив процедуру снятия – без труда сможете поменять патрон на другой. Это может быть необходимо в случае окончательное его поломки, или переходе на другой тип наконечников.

Важно! Если вы меняете патрон с SDS-plus на SDS-max, убедитесь в том, что мощности вашего перфоратора достаточно для работы с более тяжелыми наконечниками и бурами.

[tip]В качестве полезного совета: Если вы работаете не от случая у случаю, а регулярно – держите под рукой запасной патрон того же типа.[/tip]

Это позволит не прерывать ответственную работу в случае его поломки. Вы просто произведете замену и продолжите процесс, отложив ремонт на более благоприятное время.

Ремонт патрона перфоратора

Как поменять патрон перфоратора мы уже с вами рассмотрели и, как оказалось, это было не сложно. теперь по шагам рассмотрим как устроен патрон.

Устройство достаточно простое, ремонт патрона своими руками вполне осуществим для мастера, обладающего элементарными слесарными навыками.

Что может сломаться?

  • Стопорные кольца.
  • Могут лопнуть от усталости металла или по причине брака производства. Замену можно найти на автомобильном рынке или изготовить кольцо самостоятельно. Для этого понадобится стальная проволока, труба соответствующего диаметра, тиски, пассатижи.

    Проволоку необходимо «отпустить» с помощью газовой горелки, придать ей нужную форму, затем снова закалить. Можно использовать виток пружины, например от клапанов автомобиля. Также проведя процедуру «отпуска» и закалки. Однако проще все-таки найти готовый экземпляр.

    Важно! Стопорное кольцо не должно иметь люфта. В противном случае патрон может развалиться во время работы.

  • Пружина механизма SDS. Банально лопается. Так же как и стопорное кольцо, можно изготовить самостоятельно или подобрать подходящую по размеру;
  • Шарики-фиксаторы механизма SDS.Изнашиваются и перестают надежно фиксировать наконечник.

Обычно это происходит, если при смене наконечника «забывают» его смазывать. Измеряется наибольший диаметр изношенного экземпляра и подбирается подходящий размер. Например – от старого подшипника.

[note]Шарики должны точно соответствовать размеру, иначе наконечник будет или выпадать во время работы, или не будет иметь свободного хода.[/note]

Если изношен внутренний цилиндр, или корпус патрона имеет механические повреждения – весь узел подлежит замене. Восстановить его невозможно. При установке нового патрона, извлеките из старого кольца, пружину и шарики. Они могут пригодиться при последующем ремонте.

После проведения ремонта (замены) и установки патрона на место – поработайте некоторое время без сильных нагрузок. Затем проверьте работоспособность механизма, надежность крепления и отсутствие люфтов.

В заключении смотрите видео: ремонт перфоратора своими руками. Приступая к ремонту необходимо точно знать как перфоратор разобрать, в этом видео есть все этапы разборки и наглядные примеры замены узлов сломанного инструмента. Но будьте очень внимательны при разборке, если вы это делаете впервые, то лучше снимать на фото или виде о последовательность ваших действий, чтобы после устранения причины поломки вы без труда смогли собрать ваш перфоратор обратно.

obinstrumente.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
