Контактная сварка своими руками – очень полезный навык.

При наличии в свободной продаже любых моделей инвертора, человек, планирующий сваривать в домашних условиях, имеет выбор – приобрести готовый аппарат или сделать его самостоятельно.

В этой статье мы рассмотрим, что это такое, продемонстрируем учебное видео по контактной сварке, дадим пошаговую инструкцию, как самостоятельно проводить контактную сварку и как можно сделать самодельный сварочный аппарат контактной сварки своими руками из микроволновки и использованных автомобильных аккумуляторов.

Контактная сварка – технология и процесс

Владельцы частных домов, автомобилисты и не только нуждаются в проведении сварочных работ.

В домашних условиях или в условиях небольшой мастерской применение сварочного инвертора для соединения металлических частей вполне по силам.

Принцип его действия заключается в том, что при помощи электрического тока металл разогревается, расплавляется и застывает, образуя сварной шов.

Для фиксации и предотвращения сдвигания, свариваемые детали сжимаются при помощи электродов, по которым подается электрический ток.

Для работы в домашних условиях потребуются мощные источники питания, что влияет на перегрев бытовой проводки.

Перед проведением работ следует убедиться в качестве проводки и, по возможности, заменить ее на новую.

При контактной точечной сварке две заготовки соединяются по поверхности прилегающих краев.

Такая технология подходит для тонких листов, деталей маленького размера и металлических прутов толщиной до 5 мм.

Видео:

Используют три вида соединения поверхностей: с помощью сопротивления, прерывистого оплавления или непрерывного оплавления.

Для сварки сопротивлением подготовленные заготовки или листы фиксируют и нагревают сварочным током до плавления.

Способ применим для следующих металлов:

  • низкоуглеродистая сталь;
  • цветной металл;
  • соединения меди с латунью и сталью.

Ввиду жестких требований к температурному режиму и отсутствию примесей в местах соединения, этот способ используется редко.

При непрерывном оплавлении заготовки, используются клещи или иные фиксаторы детали, соединяют при включенном токе, после плавки краев соединяемых деталей проводится осадка и выключение подачи тока.

Этот способ наиболее применим для труб с тонкими стенами. Допустимо соединение разных по структуре заготовок.

Основной плюс – высокая скорость работы, серьезный минус – вытекание и угар металла по сварному шву.

Прерывистое оплавление происходит при поочередном плотном и неплотном контакте заготовок во время включенного тока.

Клещи зажима обеспечивают замыкание сварочной линии в месте соприкосновения заготовок до достижения ими температуры 900-950 градусов по Цельсию.

Такой способ применяется в случае, если исходной мощности аппарата не хватает для обеспечения непрерывного оплавления.

Таким образом, контактная сварка состоит из следующих шагов:

  • Подготовка поверхностей к соединению (зачистка, выравнивание контура).
  • Совмещение краев и фиксация заготовок под сварочным аппаратом.
  • Подача электрического тока.
  • Прогревание и оплавление под его действием краев деталей.
  • Осадка и выключение тока.

Рассмотренные выше способы контактной сварки отличаются фиксацией заготовок и подачей тока, в целом, процесс сварки схож.

Для домашней контактной сварки можно сконструировать самодельный аппарат.

Видео:

Его основные рабочие узлы – сварочный зажим и блок подачи напряжения на конденсаторах, к низковольтной обмотке которого присоединяется электрод.

Второе крыло зажима служит опорой или соединяется (в зависимости от крепления аппарата) с заготовкой, имеющей больший размер.

Видео инструкция по контактной точечной сварке представлена выше.

Сварочный аппарат из микроволновки

Прибор для точечной контактной сварки можно изготовить самостоятельно, использовав трансформатор от микроволновки.

При изготовлении такого сварочного прибора нужно взвесить, что будет дешевле – осуществить покупку инвертора или сделать самостоятельно, применив трансформатор из ненужной микроволновки.

Трансформатор – самая дорогая деталь нашего будущего самодельного прибора. Все остальные расходники – провода, кожух и основа, на которую будет производиться крепление, будут практически в любой мастерской.

Нам потребуется мощность трансформатора не менее 1 кВт. С помощью сварочного аппарата, использующего такой трансформатор, реально делать точечную сварку листов до 1 мм.

Удвоение мощности трансформатора позволит работать с листами до 1,8 мм толщиной. Трансформатор современной микроволновки может быть мощностью до 3 кВт.

При необходимости можно использовать два и три трансформатора. Эта цепь позволит увеличить мощность подаваемого тока.

Требуется вынуть трансформатор из металлического кожура и избавится от шунтов для ограничения тока и вторичной обмотки.

Микроволновая печь использует высокое напряжение, поэтому на первичной обмотке трансформатора присутствует меньшее количество петель, чем на вторичной.

Из-за этого появляется разность потенциалов. Наша задача – изменить вторичную обмотку, приспособив ее под цели контактной сварки.

Тщательно зачистите трансформатор от остатков вторичной проводки и шунтов, при необходимости используйте металлическую щетку или длинный узкий предмет (например, отвертку).

Нетронутой останется только первичная обмотка, вторичную будем делать заново.

Учитывая высокое напряжение, берем многожильную электрическую проводку с сечением не менее одного квадрата.

Видео:

Если будет использоваться цепь из двух или более трансформаторов, то выводы всех вторничных обмоток от них сводим в одну.

Когда использован один трансформатор, то корпус для него можно приспособить из той же микроволновой печи, уменьшив ширину и длину.

Для системы трансформаторов кожух можно сделать из железного листа, снабдив его изолирующим слоем. Вторичная обмотка формируется 2-4 витками провода.

Однако, толстый слой изоляции, в которую упакован провод, не даст загнуть его по катушке.

Поэтому вынимаем провод из изоляции и в качестве изоляционного покрытия мы сможем применить обычную гибкую изоленту.

Двумя-тремя петлями провода мы добьемся напряжения в 2 Вт.

Для подвода тока к месту сварки создаем рычажный механизм, один рычаг которого жестко закреплен на основной поверхности (для удобства контактной сварки на этой же поверхности можно закрепить с помощью струбцин и трансформатор в кожухе).

Второй рычаг при опускании будет сдавливать детали. Выключатель вводим в цепь первичной обмотки и устанавливаем на верхний рычаг.

Это позволит одновременно сжимать деталь и пускать ток. Клещи в этом случае не используются, а сами наконечники предварительно паяются с проводами для предотвращения окисления.

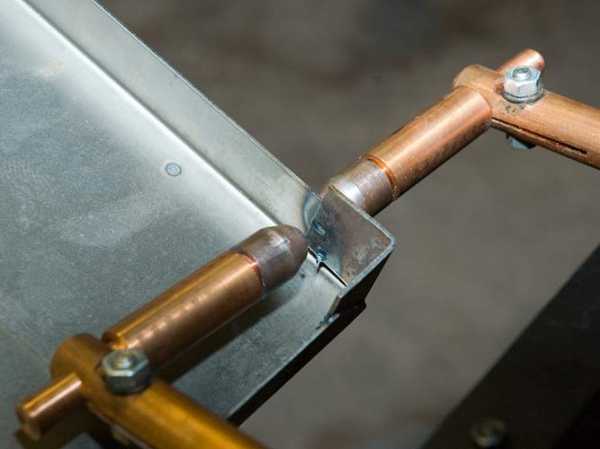

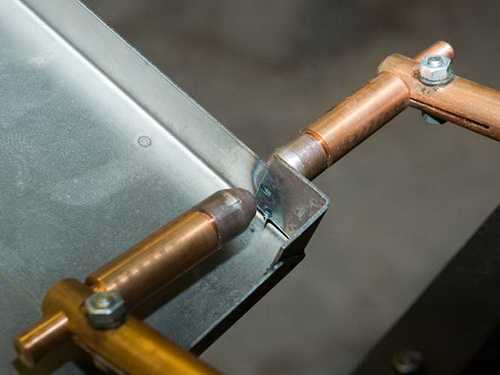

При точечной сварке будем использовать стержни из меди толщиной больше, чем диаметр провода. В процессе работы их нужно подтачивать и при необходимости менять.

В ходе работы деталь зажимается с помощью рычагов между двумя электродами и пускается ток.

Сварочный аппарат из аккумуляторов

При сварочных работах с помощью электрического сварочного аппарата бытовые электросети терпят существенную перегрузку.

Длительная контактная сварка может привести к расплавлению электропроводки или выходу из строя бытовых приборов. Питание сварочного аппарата можно произвести от автономного источника электроснабжения.

Видео:

В этом качестве может выступать переносная станция (генератор, работающий на бензине или дизеле), что весьма накладно, а можно источник тока сделать самостоятельно.

Понадобится несколько автомобильных аккумуляторов, вполне допустимы бывшие в употреблении. Идеально, если они будут одной емкости.

Тогда сила тока будет рассчитываться, как 1/10 емкости аккумулятора. Если собраны приборы разной мощности, то для расчета понадобится самая маленькая емкость.

Сделаем цепь из последовательно соединенных аккумуляторов, скрепив соответствующие «плюсы» и «минусы» с помощью проводов и кусачек или, что еще лучше, проводами для прикуривания.

Можно использовать также любые клещи. От свободного «минуса» выводим провод на электрод, который зажимаем в клещи, а от свободного «плюса» на рабочую пластину, в цепь рекомендуется поставить реостат.

Получившийся сварочный аппарат для точечной сварки из автомобильных аккумуляторов готов и может быть использован вдали от источника электроэнергии.

К нему можно сделать самодельное устройство для зарядки. Данный вариант может быть успешно использован опытными сварщиками и не рекомендуется для получения навыков сварки.

Как показано в статье, точечная самодельная контактная сварка вполне доступна. Мы рассмотрели варианты и технологию контактной сварки.

Приведенная информация поможет получить начальные навыки контактной сварки и обеспечить создание сварочного инвертора для точечной сварки самостоятельно из подручных средств.

rezhemmetall.ru

Контактная сварка своими руками - видео для начинающих

Контактная сварка эксплуатируется при изготовлении изделий однотипного характера, а также для соединения крупных сварных деталей. В ходе работы металл нагревается при помощи тока, который проходит по его стенкам неоднородным путем. Когда выполняется контактная сварка своими руками, видео показывает, что при использовании в бытовых условиях, появляется необходимость эксплуатации мощных источников питания, в отличие от сварки электродугового типа.

Основные параметры, которые характеризуют весь сварочный процесс, это: ток и его время протекания, уровень силы сжатия. В зависимости от этих характеристик, контактная сварка в домашних условиях делится на два типа: жесткую и мягкую.

Разновидности контактной сварки

Особенности процесса сваривания деталей сваркой контактного типа заключаются в том, что свариваемые элементы соединяются между собой по всей торцевой поверхности. Процесс сварки может выполняться двумя методиками: сопротивлением или оплавлением.

При сварке деталей первым методом, детали, которые необходимо сваривать, плотно прижимаются друг к другу, затем в аппарате подается ток. Как только поверхность деталей будет нагрета до пластичного состояния и будет произведена осадка, ток в аппарате можно выключать. Такой метод подходит для сварки деталей, выполненных из стали углеродистого типа, сечение которых имеет форму прямоугольника или овала.

Контактная сварка своими руками (видео демонстрирует это) позволяет сваривать детали и методом непрерывного оплавления. В первую очередь, свариваемые детали должны быть надежно закреплены в зажимах инструмента. Далее детали плавно перемещаются для стыкования друг с другом, в этот момент и включается сварочный ток. В процессе такой сварки оплавлению подлежат только торцевые части изделий. После проведения осадки, ток выключается.

Такой метод сварки на аппарате, который вы собрали самостоятельно, может использоваться только при сварке труб, рельсов и листов тонкостенного характера. Сварке подлежат разнообразные типы металлов. Главное преимущество этого метода заключается в высоком уровне производительности, однако, есть и недостатки – возможность больших потерь металла при разбрызгивании и угаре.

Устройство инструмента контактной сварки своими руками

Самодельный инструмент используется при сварке деталей, которые изготовлены из листов нержавеющей стали, максимальной толщиной до 0,9 мм. Также аппарат пригоден для сваривания медной проволоки с максимальной толщиной в 1, 5 мм. Контактная сварка своими руками (видео включает в себя поэтапное изготовление аппарата) имеет два основных узла: это блок питания и пистолет для сварки выносного типа.

Блок питания включает в себя реле, которое можно собрать самостоятельно, используя для этого сварочный трансформатор или тиристор. Затем необходимо произвести подключение электрода к одному из выводов обмотки, используя для этого сварочный кабель. Второй вывод непосредственно в процессе сварки подсоединяется к свариваемой детали. Для подключения к источнику питания обмотки трансформатора первичного типа используется диодный мост и тиристор, который подключается к диагонали.

Сборка сварочного пистолета

Для сборки сварочного пистолета используют две идентичных друг другу по размерам и форме детали, которые изготовлены из гетинакса или иного изолятора высокой прочности. В передней части данного элемента сварочного аппарата, находятся следующие элементы: держатель для лампы, микропереключатель, переходник. Выключатель для обозначения подсветки накладных винтов и держателя располагается в конечной части пистолета.

Для соединения накладок используют специальные винты. Они устанавливаются одновременно в переходник, держатель для лампы и в планки распорного типа. В свободном пространстве, которое образовывается между накладками, устанавливается кабель, который далее соединяется с переходником. Сварочный кабель является основой для фиксации переключателя и проводов.

Когда выполняется контактная сварка своими руками (видео наглядно показывает это), сменные электроды крепятся во входные отверстия переходников при помощи специальных гаек. Второй вывод трансформаторной обмотки монтируется на основание, которое не имеет изоляционного покрытия. Для того чтобы в дальнейшем крепить свариваемые детали, подключенный к обмотке кабель оснащается любым зажимом, который будет обеспечивать надежную фиксацию деталей. Наиболее оптимальным вариантом является струбцина.
