Лебедка своими руками из стартера

На первый взгляд, наличие лебедки актуально только для внедорожников. Но учитывая специфику наших дорог, рекомендуется иметь в запасе хотя бы простой самодельный вариант этого устройства. Можно ли использовать в качестве основного силового агрегата стартер, и с какими трудностями сталкиваются при изготовлении самодельной лебедки?

Требования к конструкции и ее компонентам

Предназначение лебедки – перемещение груза (автомобиля, прицепа). Она представляет собой барабан с механизмом намотки троса. Последний крепится к объекту опоры (столб, дерево). В отличие от установленных на авто моделей, самодельная лебедка из стартера мобильна. В качестве крепления к раме машины можно использовать цепь или стальной канат.

Самодельная конструкция

Для изготовления самодельной лебедки следует обратить внимание на следующие нюансы:

  • Рекомендовано использовать модель стартера с планетарным редуктором.
  • В конструкции намоточного барабана должен быть тормозной механизм. Альтернатива – установка червячного редуктора с большим передаточным числом (40/1). Таким образом можно оптимизировать нагрузку на силовой агрегат стартера.
  • Корпус должен выдержать максимальную нагрузку, которая включает в себя массу автомобиля и усилие на его вытягивание.

Конструкция лебедки

В стальной каркас, изготовленный из листового железа (минимальная толщина 1,5 мм) и арматурной обвязки, устанавливается вал с червячным редуктором, соединенный с помощью шестерни со стартером. Номинальная нагрузка для стального троса должна составлять 1,5 массы автомобиля.

Изготовление рамы

На первом этапе следует сделать чертеж конструкции. Он напрямую зависит от размеров стартера и намоточного вала. Эти компоненты должны помещаться внутри корпуса и при этом оставаться достаточно места для монтажа управляющего блока и ручек для держания.

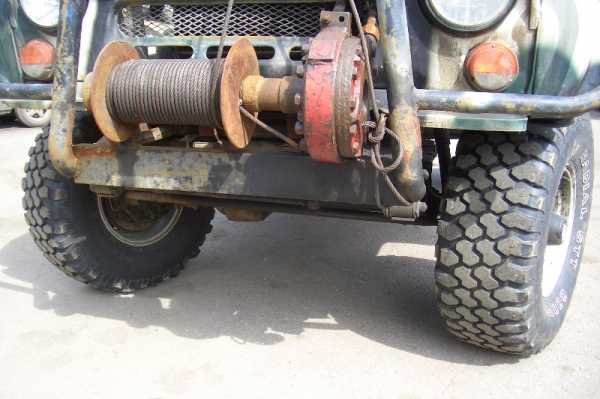

Вариант монтажа на автомобиль

Можно предусмотреть 2 типа передачи вращательной энергии от стартера к валу – с помощью шестеренчатой передачи или ременного привода. Все зависит от вида подручных материалов. Если в наличии есть надежная пара колес (большего и меньшего диаметра) с торцевой канавкой для установки ремня – можно сделать и такую лебедку. Но нужно помнить, она будет иметь значительно меньшую полезную мощность, что объясняется спецификой конструкции.

Для изготовления корпуса понадобятся:

  • Листовое железо – толщина от 1,5 мм.
  • Стальные прутья для формирования каркаса. Их диаметр должен составлять минимум 5 мм.
  • Болгарка, сварочный аппарат.
  • Измерительный инструмент — линейка, уровень и т.д.
Все заготовки делаются согласно составленному заранее чертежу. В нем должны быть учтены не только места крепления стартера и вала, но и дополнительные ребра жесткости из прутьев. После того как все элементы были сделаны, но еще не сварены друг с другом – следует проверить правильность их фактических размеров. Для этого компоненты собираются в единый блок, в который устанавливаются стартер и вал. Только после этого можно проводить сварочные работы.

Установка основных элементов

Сначала монтируется вал барабана. В качестве дополнительного элемента можно сделать простой тип направляющего для троса. Он представляет собой две пластины, между которыми располагается валик. Трос будет скользить по нему, что предотвратит его спутывание и будет способствовать равномерной намотке на барабан.

Если передача от стартера к валу будет осуществляться с помощью шестерной пары – нужно, чтобы первичный вал располагался сверху. Желательно предусмотреть возможность регулировки места крепления стартера. Так можно достигнуть оптимальной сцепки между шестернями.

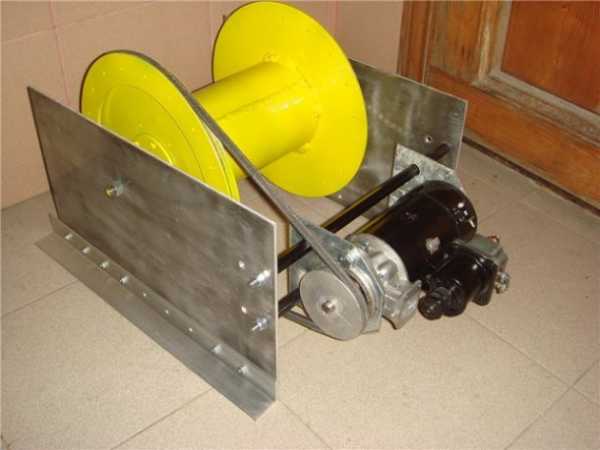

Конструкция с ременным приводом

Окончательный этап изготовления лебедки своими руками – монтаж электропроводки. Для этого можно использовать простые провода для подключения к аккумуляторам с клеммами — «крокодилами». Обязательно устанавливают выключатель между проводкой и стартером. В итоге получившийся механизм должен работать от автомобильного аккумулятора.

Проверка работоспособности лебедки осуществляется поэтапно. Сначала необходимо дать небольшую нагрузку, чтобы убедиться в надежности передаточного механизма. Постепенно увеличивая степень нагрузки можно опытным путем определить максимальную массу, которую получившаяся лебедка сможет «осилить».

ismith.ru

Лебедка из стартера своими руками, будет служить долго и надежно

Для чего нужна лебедка?

Автомобили повышенной проходимости отличаются от городских моделей мощным двигателем и повышенным клиренсом. У некоторых моделей имеется установленная на переднем бампере лебедка. Ее наличие свидетельствует о том, что маршруты, которые выбирает водитель, чаще всего пролегают по бездорожью. Не секрет, что владельцы обычных легковушек частенько выезжают на природу, туда, где кончается асфальт. И в таких местах бывает не лишней лебедка из стартера, которая собрана своими руками. Конечно, на рынке можно выбрать подходящую модель. Но цена заводского изделия высока, а используется оно от случая к случаю.

Практика убедительно доказывает, что самодельная лебедка эффективно используется в сложных условиях на проселочных дорогах. Особенно в дождливую погоду или в межсезонную распутицу. Имея ее в наличии можно преодолевать самые сложные отрезки пути. Для того чтобы изготовить такое устройство в кустарных условиях требуется большое желание и навыки обращения с инструментами. Не смотря на то, что многие представители мужского части населения трудятся в офисах, по серьезному работать своими руками они не разучились. Подтверждением тому служат не только самодельные лебедки, но и другие поделки.

Виды автомобильных лебедок

В зависимости от энергии, которая привод в движение исполнительный механизм, лебедка бывает трех типов. Каждый тип механизма имеет свою сферу применения, и судить о том, какой из них предпочтительнее в конкретной ситуации нужно без предвзятостей. Самодельная лебедка может оказаться надежнее и удобнее, чем заводское изделие.

Привод электрический

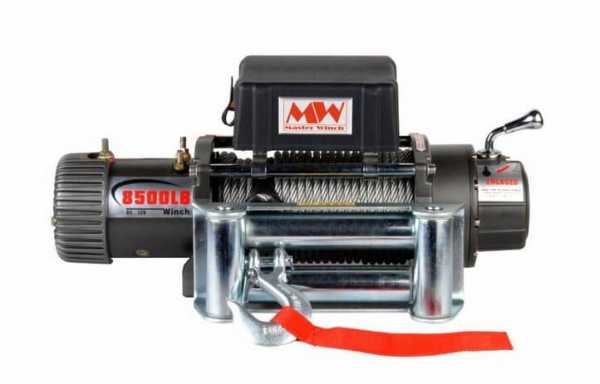

Лебедка с электрическим приводом применяется чаще всего. Это объясняется простотой ее конструкции и высоким КПД. В качестве привода может использоваться электродвигатель, автомобильный или тракторный генератор. Генератор подключается таким способом, чтобы он работал как двигатель. Компактные устройства получаются при использовании стартера. В любом случае важно, чтобы электропривод обладал высоким крутящим моментом. Имел достаточную мощность и потреблял минимум электрической энергии. Иначе аккумуляторная батарея будет быстро разряжаться. Своими руками чаще всего собирается именно этот тип изделия.

Привод гидравлический

Конструктивно лебедка с гидравлическим приводом сложнее. Это объясняется тем, она пополняется специальными элементами – масляным насосом, гидроприводом и баком для масла. Изделие получается громоздким, и собрать его своими руками труднее, чем любое другое. При всем при этом, лебедка данного типа обладает большей мощностью и потребляет меньше электрической энергии. Она устанавливается не только на крутые внедорожники, ее успешно монтируют на тракторах и мотоблоках.

Привод механический

Принцип действия, на котором построена лебедка данного типа, тот же самый, что и в других конструктивных вариантах. Основное и единственное отличие заключается в том, что вместо электрического двигателя используется мускульная сила человека. Такой способ имеет определенные преимущества. Лебедкой можно воспользоваться в ситуации, когда отсутствуют все имеющиеся источники энергии. В качестве недостатка следует отметить большие габариты механизма.

Конструкция изделия

Самодельная лебедка собирается из нескольких простых элементов. В числе основных деталей можно назвать:

  • Основа или шасси;
  • Барабан с тросом;
  • Редуктор;
  • Двигатель.

Перед началом работы нужно начертить чертеж и электрическую схему изделия. Не стоит полагаться на свою память и хорошую реакцию. Затем приготовить все необходимые агрегаты и материалы. Это упорядочит и облегчит всю работу. Поскольку лебедка будет собираться своими руками, первым делом следует оборудовать или подготовить рабочее место. Все необходимые инструменты, если позволяют условия, разместить под рукой.

Технология сборки

Приступая к работе нужно четко представлять, что самодельная лебедка должна получиться надежной, простой в использовании и недорогой по финансовым затратам.

У такого изделия есть преимущество в том, что собирая его своими руками, человек в мельчайших деталях знает все особенности конструкции. Более того, определенная часть автовладельцев считает, что самодельная – это значит качественная. Собрать лебедку из стартера можно в течение часа. При том условии, что все комплектующие имеются в наличии, инструменты находятся в рабочем состоянии, а мастер в трезвом виде.

Барабан с тросом является основным рабочим узлом лебедки. Работа будет выполнена быстрее, если в наличии имеется такой узел. Если его нет, то барабан легко изготовить своими руками из толстой трубы и листового металла толщиной 3-5 мм. Щечки просто привариваются к трубе с двух сторон. На одну из них крепится шестерня, на которую с помощью передаточной цепи будет подаваться усилие от редуктора. Барабан можно изготовить из пары отработавших свой срок жигулевских ступиц. Для этого достаточно сварить их по тонкой стороне. Сделать это надо на оправке, для того чтобы обеспечить соосность деталей.

Выбирая редуктор, нужно руководствоваться тем соображением, что самодельная автомобильная лебедка может функционировать без стопора.

Специалисты своего дела рекомендуют применять в таком случае редуктор, который используется для открытия и закрытия троллейбусных дверей. Хорошо, если удастся его найти. Если такой возможности нет, лебедка должна собираться по-другому, из стартера. В этом случае предпочтительнее использовать модель стартера, который оснащен планетарным редуктором. Он компактный по габаритам и не тяжелый по весу. Эти параметры нужно брать в расчет при конструировании изделия.

Самодельная лебедка, согласно действующим правилам, должна крепиться на переднем бампере машины. Хотя автолюбители используют и переносной вариант изделия. Ее можно руками загрузить в багажник и легко достать, когда в этом появляется необходимость. В любом случае она должна иметь минимальные габариты. Этот особенность механизма приходится учитывать при проектировании. Выполняя работу своими руками можно регулировать все рабочие процессы, не торопясь и не форсируя процесс сборки.

Выполняя сборку своими руками нужно обратить особое внимание на монтаж электрической проводки и коммутацию. Желательно пульт управления лебедкой закрепить подальше от вращающихся деталей. Это снизит риск травмы, которую можно получить по неосторожности. Самодельная лебедка, при правильной сборке, прослужит гораздо дольше своих заводских аналогов.

autodont.ru

чертежи. Как сделать лебедку своими руками? :: SYL.ru

Каждый автолюбитель должен знать, каким образом самостоятельно может быть изготовлена лебедка своими руками. В ее основу предпочтительнее заложить стартер, технология проведения данных работ будет описана ниже.

Разновидности лебедок

Лебедка выступает в качестве наиболее популярного грузоподъемного механизма. Ее задача состоит в перемещении всевозможных грузов с помощью волока в горизонтальной плоскости. Ее можно применять не только для того, чтобы вытащить машину из грязи и песка, ведь существуют не только автомобильные лебедки, но в этой статье пойдет речь именно о них.

Если вами будет изготавливаться лебедка своими руками, то стоит знать, что данные приспособления отличаются друг от друга габаритами, техническими характеристиками, а также особенностями конструкции. В зависимости от этого можно выделить несколько разновидностей лебедок. Они могут быть ручными, представляющими довольно простую конструкцию как при создании, так и в ходе установки, они не предполагают особых финансовых затрат и обладают незначительными размерами. Такая разновидность выступает в качестве наиболее трудозатратной среди остальных. Как видно из названия, подобная лебедка предполагает приложение немалых физических сил. Данный механизм способен работать с грузом, масса которого не превышает 1 тонны, но иногда встречаются исключения, вами может быть произведена установка лебедки своими руками. Эта разновидность выступает в роли наиболее идеальной, если говорить о разных случаях, которые могут произойти в пути. Но не стоит возлагать большие надежды на такую конструкцию, так как она не покажет себя положительно в особо трудных случаях.

Механические лебедки

Существуют механические лебедки, которые действуют благодаря силе мотора. Этот вариант наиболее надежен, но автолюбители, которые активно занимаются отдыхом в условиях бездорожья, считают его неоднозначным. Такая разновидность лебедки имеет высокую мощность, но занимает больше места. Если машина при приобретении имела данный вид лебедки, то водитель будет чувствовать себя защищенным в сложных условиях. Однако достаточно редко подобные конструкции устанавливаются на автомобиль, который изначально не имеет их. Но вы можете прибегнуть к данному решению, такая лебедка своими руками, чертежи которой должны быть рассмотрены, может быть изготовлена.

Электрические лебедки

Можно выделить электрические лебедки, которые наиболее популярны среди автолюбителей. Вращение барабана такого агрегата происходит благодаря действию электрического мотора, который питается от аккумулятора машины. В этом случае главное - не переусердствовать и не израсходовать энергию двигателя, чтобы была возможность доехать до дома. Данные устройства наиболее практичны, а поднять с их помощью можно груз, вес которого превышает 4 тонны. Вами может быть выполнена лебедка на УАЗ своими руками, она станет отличным помощником в трудных ситуациях.

Гидравлические лебедки

Можно выделить гидравлические лебедки, которые считаются наиболее сложными агрегатами. Подобные приспособления имеют насос, бак, а также приводной насос.

Самостоятельное изготовление лебедки из стартера

Лебедка своими руками может быть изготовлена достаточно просто. Как было упомянуто выше, наиболее распространены сегодня электрические лебедки. По этой причине стоит рассмотреть, как с использованием самых простых материалов изготовить подобное приспособление самостоятельно. В основе конструкции будет автомобильный стартер. Рекомендуется применять в работе тот стартер, который имеет планетарный редуктор.

Особенности проведения работ

Лебедка своими руками может быть выполнена, если предварительно мастером будут подготовлены некоторые инструменты и материалы. Среди них можно выделить трос, сварочный аппарат, болгарку, стальной лист, электрическую проводку, редуктор, стартер.

Процесс проведения работ

Предстоит изготовить барабан, в основе которого могут быть трубы. К последним следует укрепить щечки. Их толщина должна варьироваться в пределах 5 мм. Нужно создать площадку, в основе которой предпочтительнее использовать листовую сталь, именно на ней будет происходить монтаж всех элементов. На данную площадку предстоит укрепить шайбы, болты, гайки, а также посадочные места под барабан. Использовать при этом следует сварочный аппарат. На следующем этапе нужно произвести сопряжение редуктора с барабаном, первичный вал редуктора должен быть направлен вверх. Стоит отметить, что в работе может быть использован плуг для лебедки, своими руками такую конструкцию можно будет изготовить.

Произвести сопряжение стартера с редуктором нужно по определенной технологии. Первоначально нужно монтировать переходник, который понадобится для установки стартера в верхней части редуктора, после первичный вал нужно дополнить шестерней, которая имеет зуб подходящих габаритов. Если данные манипуляции были произведены верно, то при включении стартера вал и шестерня должны соединяться с редуктором. Когда изготавливается лебедка из стартера своими руками, на следующем этапе нужно надеть шестерню, в роли которой может выступить венец маховика, надеть его нужно на первичный вал редуктора.

Заключительные работы

На следующем этапе нужно зафиксировать все узлы конструкции. К стартеру подключается электропроводка и производится фиксация пульта управления. Не стоит забывать о том, что механизм нужно очистить от пыли, грязи, масляных пятен, а также веществ, которые могли бы препятствовать работе конструкции. Теперь можно произвести грунтование устройства, а после покрыть его краской в один слой. Произвести данные работы вы можете по своему собственному желанию.

Особенности проведения сборки

Лебедка из стартера своими руками изготавливается с использованием барабана с тросом, которые являются главным рабочим узлом конструкции. Работу можно будет завершить в более короткие сроки, если в наличии есть подобный узел. Но барабан, как было сказано, можно изготовить самостоятельно, главное - использовать для этого наиболее толстую сталь. На одну из щечек, которые привариваются к трубе, нужно зафиксировать шестерню, последняя будет передавать усилия от редуктора посредством передаточной цепи.

Перед тем как сделать лебедку своими руками, нужно учесть, что барабан может быть выполнен из двух ступиц, которые могут быть позаимствованы от старых "Жигулей". Для чего будет достаточно сварить их по тонкой стороне. Производить такие работы нужно на оправке, только так удастся соединить оси элементов. Когда вы выбираете редуктор, следует руководствоваться мнением о том, что самостоятельно изготовленная лебедка способна работать без стопора. Специалисты рекомендуют использовать в таком случае редуктор, который применяется для функционирования троллейбусных дверей. Хорошо, если вам удастся найти такой элемент. Если такой возможности нет, можно собрать конструкцию, как было сказано выше, из стартера. Если использовать планетарный редуктор, то он будет удобен по той причине, что имеет незначительный вес и не занимает много места. Именно эти параметры принимаются в расчет, когда мастера конструируют изделие.

В заключение

После того как сделать лебедку своими руками удалось, можно на последнем этапе осуществить установку конструкции на верхнюю часть бампера, так как именно данная зона автомобиля имеет высокую надежность и прочность. В противном случае конструкция может не удержаться. Далеко не каждый автомобиль обладает прочным бампером, в этом случае специалисты рекомендуют использовать насадку для фиксации лебедки. Если вам нужна лебедка на УАЗ, своими руками ее можно изготовить по вышеописанной схеме.

www.syl.ru

Лебедка из стартера своими руками

Любой, кому приходится часто ездить по бездорожью, рано или поздно понимает необходимость такого незатейливого приспособления как лебедка. Сегодня на рынке доступен широкий выбор устройств, стоимость которых варьируется в зависимости от сложности самой конструкции, тягового усилия и амбиций производителя.

Если вашего бюджета недостаточно для приобретения такого устройства, можно попробовать сделать лебедку собственными руками. На такой шаг, конечно, отважится далеко не каждый: намного проще установить готовое устройство. Однако, если вам по душе ручной труд, вы точно задумайтесь над самостоятельным изготовлением автомобильной лебедки.

Существует несколько типов самодельных лебедок: это могут быть устройства с гидравлическим, ручным и электрическим приводом. Принцип работы такого устройства заключается в следующем: на барабан наматывается трос, который затем вращается руками или двигателем. Рассмотрим каждый тип лебедки более подробно.

Лебедка с электроприводом

В качестве двигателя чаще всего используются автомобильные стартеры, которые модифицированы для работы в режиме мотора. Также могут использоваться генераторы от грузовой техники. Можно использовать и электродвигатели от другой техники. Электропривод вне зависимости от происхождения должен иметь большую мощность, высокий крутящий момент и потреблять немного тока. Это позволит избежать разрядки аккумулятора.

Гидравлическая лебедка

Гидравлический привод для лебедки по конструкции значительно сложнее. Для его создания, как правило, нужен масляный насос, бак для масла и привод. Несмотря на то, что сама по себе конструкция гидравлического привода сложна и громоздка, лебедка с гидравлическим мотором имеет большое преимущество перед лебедкой с электроприводом. Она обеспечивает значительное тяговое усилие при сравнительно небольших энергозатратах.

Ручная лебедка

Ручная лебедка изготавливается практически по такому же принципу, что и остальные типы лебедок. Роль двигателя в данном устройстве выполняет человек. Мощность устройства зависит только от физического усилия оператора и длины рычага.

Основные элементы лебедки

Основным узлом лебедки служит барабан с тросом. Если вам удастся найти готовый барабан, которому не потребуется никаких переделок, это будет идеальный вариант. Если же такового под рукой не окажется, придется делать его самостоятельно. Для этой цели вполне подойдет отрезок толстостенной трубы. К нему необходимо приварить щечки, толщиной от 4 до 5 мм.

В одной из щечек в зависимости от типа лебедки может быть приварена шестерня. Также труба должна быть оборудована посадочными местами для подшипников. Для изготовления барабана вполне сгодится пара ступиц от Жигулей. Нужно только проточить тонкий конец и сварить обе половинки барабана.

В качестве редуктора лучше всего подойдет червячный редуктор с большим передаточным числом. Преимущество такого редуктора состоит в том, что при его использовании для создания лебедки отпадает необходимость в тормозе барабана. Для того чтобы обеспечить безопасное использование лебедки, лучше всего предусмотреть выносной пульт управления. Если вы делаете своими руками электрическую лебедку с использованием стартера, то лучше использовать стартер, укомплектованный планетарным редуктором. Таким узлом снабжены некоторые жигулевские моторы.

Делаем лебедку из стартера

Из листа металла необходимо изготовить площадку, на которую будут крепится все узлы. К ней нужно приварить посадочные места для вала барабана и установить его. Затем первичным валом вверх присоединяется редуктор. К редуктору крепится самодельный переходник для установки стартера. На первичный вал насаживается шестерня с соответствующим модулем зуба. Теперь достаточно закрепить стартер и устроить проводку, и можно пользоваться лебедкой.

www.vsedelkin.ru

Самодельная лебедка из стартера: особенности изготовления (видео)

Если на своем автомобиле вы передвигаетесь не только по городу, но и за его пределами, то есть вероятность того, что автомобиль может застрять на плохой дороге. Для того чтобы самостоятельно выбраться из этой ситуации, лучше всего использовать лебедку. Можно приобрести такое приспособление в магазине, а можно и сделать самому. Самодельная лебедка может быть изготовлена из простых, доступных подручных материалов или быть более сложной конструкции.

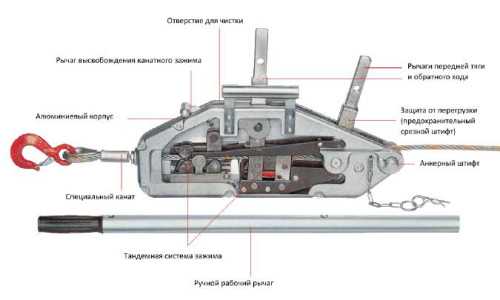

Схема ручной лебедки.

Какие существуют виды автомобильных лебедок?

Самодельная лебедка может иметь гидравлический, механический или электрический привод. Независимо от того, какой тип привода имеет данное оборудование, принцип работы у всех одинаковый: на барабан через редуктор наматывается трос, делается это при помощи ручной силы или силы двигателя.

Такое оборудование может быть следующих типов:

Виды электролебедок.

  1. Приспособление с электрическим приводом. В этом случае трос наматывается на барабан при помощи электрического двигателя. Для этих целей чаще всего используют переделанные генераторы или стартеры от грузовых машин или любой электрический двигатель подходящих параметров. Проще и доступнее всего сделать такое приспособление из стартера. Это объясняется тем, что данный электродвигатель имеет большой крутящий момент, большую силу и работает от аккумулятора автомобиля.
  2. Приспособление с гидравлическим приводом. Если сделать лебедку из стартера сможет любой домашний мастер, то самодельная лебедка с гидравлическим приводом является более сложным приспособлением. Если сравнивать ее с тем оборудованием, что имеет электрический привод, то такая заводская или самодельная лебедка имеет более громоздкие размеры и сложную конструкцию. Несмотря на перечисленные недостатки, гидравлическая самодельная лебедка имеет преимущество в том, что обеспечивает большое тяговое усилие, при этом тратится минимальное количество энергии. Это особенно актуально для автомобиля, так как во время работы такого приспособления разряжается аккумулятор. Чем меньше энергии будет тратиться на ее работу, тем меньше разрядится аккумулятор. Основными элементами, из которых состоит такое гидравлическое оборудование, является бак для масла, масляный насос и его привод.
  3. Приспособление с механическим приводом. Наиболее простым вариантом является самодельная лебедка с механическим приводом. Ее особенностью является то, что в действие она приводится не при помощи двигателя, а под действием физической силы человека. Чем большее усилие будет прикладывать человек к рычагу, тем большую мощность сможет развить такое оборудование. Чтобы увеличить ее мощность, надо использовать рычаг большой длины. Слишком большая длина рычага неудобна во время работы. Оптимальной длиной для такого приспособления будет 80-100 см, но если вам надо развить большую мощность, то надо брать более длинный рычаг.

Чертеж самодельной лебедки.

Если вы попали в грязь, то, чтобы вытянуть автомобиль, можно использовать элементарное приспособление. Для этого надо взять кусок трубы, забить в землю лом или деревянный кол и надеть на него трубу. Теперь надо взять мощный рычаг (это может быть труба или ветка), привязать трос к автомобилю, а на другом конце сделать петлю.

Осталось обкрутить тросом несколько раз вокруг трубы, вставить рычаг в петлю и начинать крутить им вокруг трубы. Таким образом, при помощи собственных усилий вы сможете самостоятельно вытянуть свой автомобиль. Чем больше будет рычаг, тем большее усилие вы сможете развить, но обычно достаточно длины рычага 70-90 см.

Вернуться к оглавлению

Составляющие элементы лебедки

Основным элементом конструкции, независимо от того, какой привод она имеет, является барабан с тросом. Его можно сделать самому или купить уже готовый.

Если нет возможности приобрести готовый барабан, то не надо расстраиваться, его не сложно сделать своими руками. Для этого вам понадобится кусок толстостенной трубы, к которому надо приварить щечки.

Если будет использоваться двигатель, то к одной из щечек приваривают шестерню, также на трубе можно сделать места для подшипников. Можно изготовить барабан из жигулевских ступиц. Для этого протачивают тонкий конец, а для того, чтобы обеспечить соосность деталей, половинки сваривают по оправке требуемого диаметра.

Схема подключения самодельной лебедки.

Следующим элементом является редуктор. Лучше всего, чтобы он был червячным и имел большое передаточное число. Использование червячного редуктора является более предпочтительным, так как, в силу своей конструкции, он не требует дополнительного использования тормоза барабана. Одним из вариантов редуктора может быть тот, что используется для открывания дверей в троллейбусе или другой, имеющий требуемые характеристики.

Что обеспечить безопасность человека, который будет работать с этим оборудованием, надо, чтобы он не находился вблизи натянутого троса. Чтобы этого добиться, рекомендуется использовать выносной пульт управления.

Перед использованием редуктора от дверей троллейбуса, надо будет заблокировать конический фрикцион, что служит для того, чтобы двери не защемили пассажира. Для этого надо вскрыть корпус и при помощи сварки прихватить конус к шестерне.

Вернуться к оглавлению

Особенности изготовления лебедки из стартера

Чтобы сделать лебедку с электрическим приводом, самым оптимальным и доступным вариантом является конструкция с автомобильным стартером.

Для этого лучше всего брать стартер, который в своей конструкции уже имеет планетарный редуктор. Это может быть, например, жигулевский стартер.

Для выполнения работы вам понадобится:

  • барабан, его можно сделать из трубы, к которой приваривают щечки толщиной 4-5 мм;
  • шестерни;
  • редуктор;
  • трос;
  • стартер;
  • металлический лист, на который будет монтироваться вся конструкция;
  • сварочный аппарат;
  • болгарка;
  • измерительные инструменты;
  • электропроводка.

Сначала надо сделать площадку, на которую будут монтироваться все элементы конструкции. На площадку приваривают посадочные места под барабан и выполняют его монтаж.

Следующим этапом будет соединение барабана и редуктора, при этом его первичный вал должен быть направлен верх. Соединяем редуктор и стартер. На первичный вал редуктора надевают шестерню, это может быть венец маховика. Осталось подключить проводку — и самодельная конструкция готова.

Как видите, сделать лебедку из стартера под силу любому домашнему мастеру. Таким образом, вы получите надежное и полезное оборудование и сможете сэкономить значительные средства.


moiinstrumenty.ru

Как сделать лебедку из стартера своими руками

Лебедка — это одно из самых нужных приспособлений, которое должно быть у каждого покорителя трудных дорог. Ведь без этого устройства вытащить из канавы или брода свою машину будет почти невозможно. Многие автолюбители покупают уже готовые изделия и устанавливают их на силовые бамперы, а другие создают их самостоятельно.

И если вы сомневаетесь в выборе хорошей самодельной лебедки из стартера, можете попробовать изготовить ее своими руками. В этом вам поможет наша новая статья.

Содержание материала

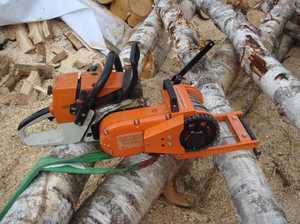

Какой бывает самодельная лебедка

Стоит заметить, что приборы такого вида делятся на пару категорий в зависимости от типа своей конструкции. Таким образом, автомобильный самодельный инструмент может быть:

Также рекомендуем прочитать:

  • Ручным.
  • Электрическим.
  • Механическим.
  • Гидравлическим.

Но, несмотря на различную конструкцию, все три вида приборов имеют один принцип работы. Заключается он в одном правиле: трос из стали наматывают на барабан, который сам вращается через редуктор двигателя или же из-за усилий собственных рук. Чтобы разобраться в этом вопросе более детально, разберем каждый из этих видов отдельно.

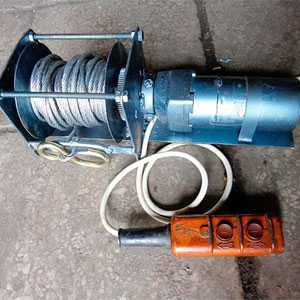

Лебедки с электрическим приводом

Довольно часто в работе таких самовытаскивателей задействуется стартер от машины (квадроцикла) или грузовой генератор. Еще эта самодельная лебедка может функционировать на отдельно поставленном электрическом двигателе. В других случаях автомобильные фанаты переделывают стартер и генератор под работу в режимах мотора.

Но, несмотря на происхождение, этот агрегат должен иметь высокий вращающийся момент, чтобы механизм мог вытащить 2-тонный громадный джип из какой-либо ямы. А так как главная энергия для работы идет от аккумулятора, люди ставят батареи большей емкости. Однако в любом случае электрический мотор, каким бы хорошим он ни был, не должен очень сильно разряжать АКБ

Гидравлические устройства

Конструкция этих приборов считается более сложной, нежели у электрических типов. Чаще всего, гидравлические приспособления выполняют привод с помощью масляного насоса. Несмотря на свои огромные габариты, лебедки такого вида обладают серьезными плюсами — создают максимально высокую тягу, отбирая у автомобилей минимальное количество энергии бортовой сети. Кроме внедорожников, устанавливаются простые лебедки на трактор или мотоблок.

Ручные приборы

  • Такие приспособления делаются по такому же принципу, как и все иные. Но здесь роль двигателя играет далеко не стартер и не масляный насос, все силы производятся вручную, то есть стараниями мастера.
  • Мощность этого прибора будет зависеть от физической силы человека и всей длины рычага. Поэтому самодельный ручной агрегат снабжают очень длинным рычагом. Это создает самые огромные тяговые усилия. Лучше всего делать лебедку на 12 вольт.

Как сделать автолебедку или гидролебедку

Барабан с тросом — это главный узел, из которого создана любая стандартная лебедка. Чертежи такого прибора должны быть полностью точными, дабы механизм функционировал правильно и эффективно. Отлично, если этот барабан у вас есть в готовом виде, ведь куда тяжелее создать его своими руками.

Создаем барабан своими руками

Для этого необходимо взять кусок трубы с большими стенками, и при помощи электродов и сварочного агрегата присоединить к ней щечки толщиной пять миллиметров. К одной из конечных элементов нужно присоединить ведомую шестерню. Саму же трубу снабжают специальными местами для подшипников.

Можно сделать барабан для лебедки и иным методом. Для этого вам нужно иметь пару ступиц от какого-либо «Жигуля» или «Волги». В них стоит сделать место для сварки и присоединить половинки на оправке необходимого диаметра, чтобы достичь соосности всех элементов.

Редуктор лучше взять с огромным передаточным числом (червячного вида). Основной плюс этого механизма — отсутствие нужды в изготовлении тормоза барабана. В большинстве случаев автолюбители покупают редуктор от троллейбусных дверей — его легче всего прикрепить на площадке.

Если вы решили создать самодельную лебедку с приводом от стартера, нужно брать модель с планетарным редуктором. Таким когда-то снабжали старые жигулевские моторы.

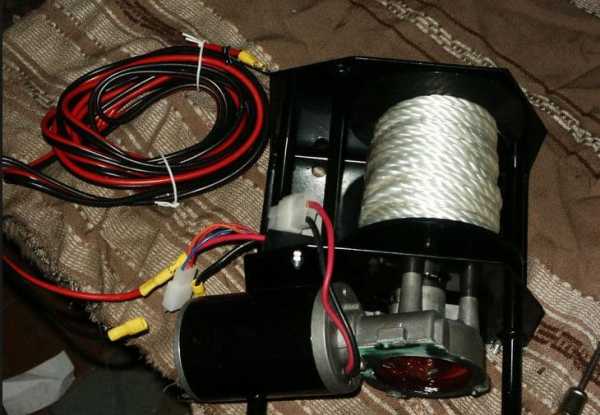

Чтобы сотворить механизм со стартером, вначале стоит подготовить площадку из металлического листа. К ней нужно прицепить посадочные места, на которые потом будут монтировать вал барабана. Далее в это место устанавливают редуктор первичным валом вверх.

К этому устройству сверху монтируется простой переходник. Он нужен нам для того, чтобы поставить стартер. На наш вал монтируется шестерня со специальным модулем зуба. После этого стартер окончательно прикрепляют к конструкции. На последнем этапе выполняется проводка. Все, теперь эта лебедка может быть установлена на автомобиль. Еще лебедку можно сделать из шуруповерта, соленоида, дрели и ролика с колесом. Самая популярная модель устройства — это ВАЗ-2121 «Нива».

101sovet.guru

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

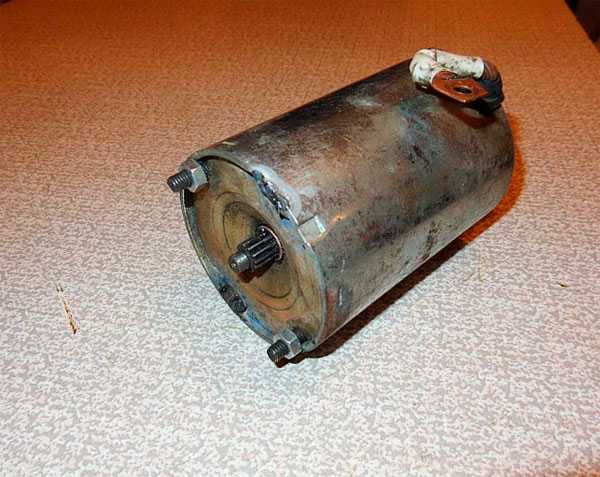

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

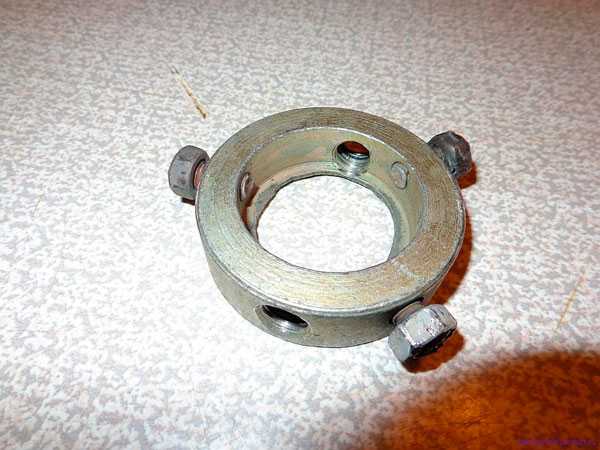

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

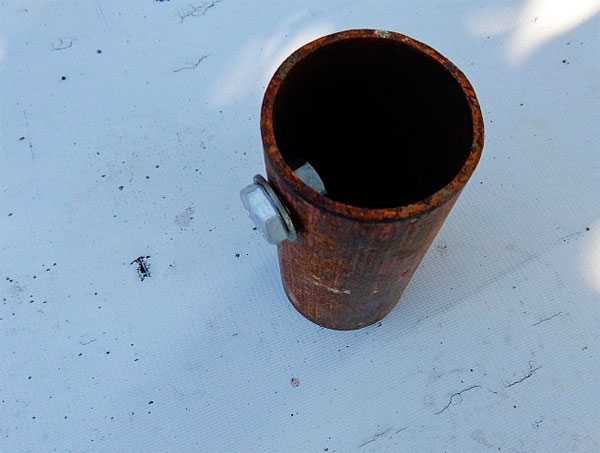

В трубе закреплён болт под крепление троса.

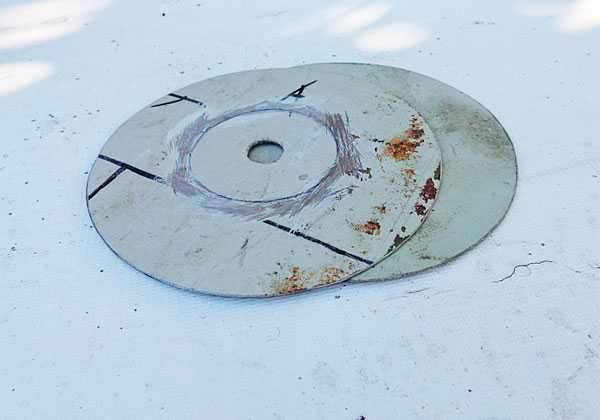

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

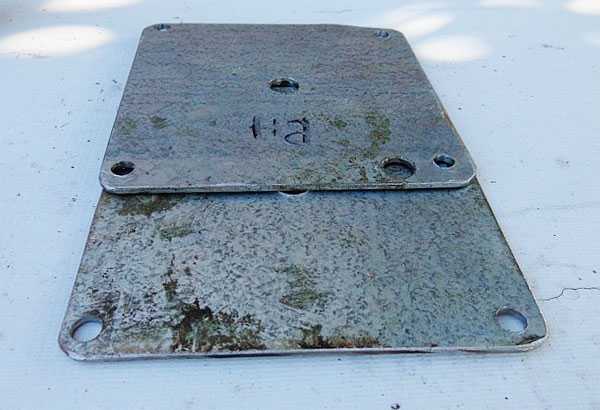

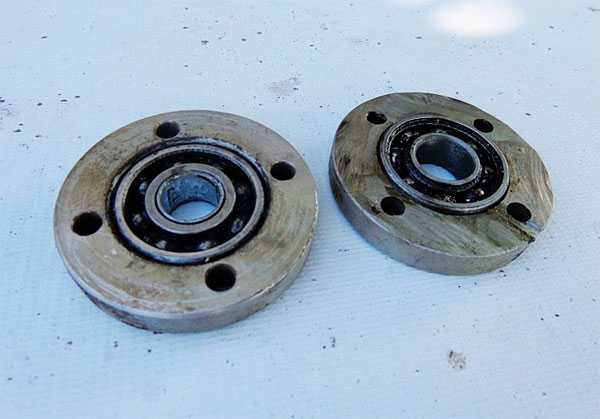

Боковые крышки.

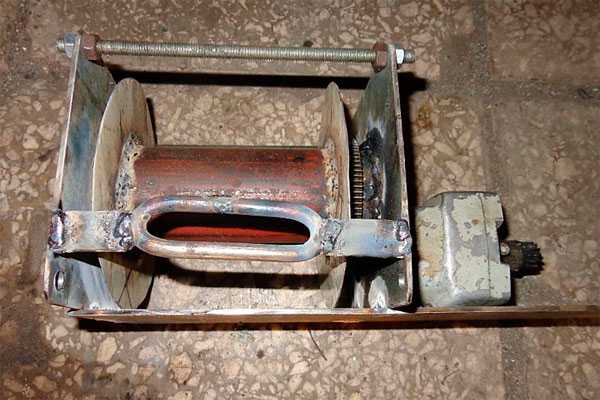

Барабан с шестернёй в сборе.

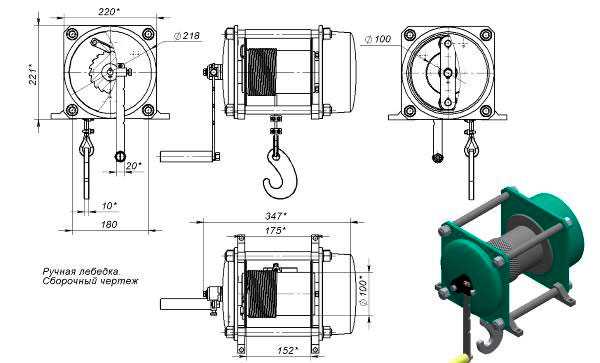

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Установлены шпильки.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.



Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010
