Металлоискатель своими руками по схеме. Видео уроки, инструкция

Как сделать чувствительный металлоискатель своими руками и какая схема этого прибора наиболее популярная среди мастеров? Металлоискатели являются электронными индукционными приборами, главная задача которых – обнаружить металлические предметы, находящиеся в нейтральной или слабо проводящей среде – такой как грунт, вода, стены, древесина.

Прибор имеет поисковую катушку, в которой при включении возникает электромагнитное поле, распространяющееся вокруг. С его помощью можно исследовать землю, камни, воду, деревья и воздух. Электромагнитное поле, создаваемое поисковой катушкой, способствует возникновению вихревых токов на поверхности металлов, которые попали в зону действия прибора.

Если вихревые токи возникают, создается собственное встречное электромагнитное поле металлического предмета, из-за чего снижается мощность создаваемого поисковой катушкой электромагнитного поля. Это фиксирует электронная схема прибора. После обработки полученной информации металлоискатель подает сигнал об обнаружении металлического предмета.

Дешевые модели металлоискателей отличаются от дорогих лишь методами излучения радиоволн и методами улавливания, обработкой и расшифровкой вторичных сигналов. Более дорогие приборы способны с известной степенью вероятности определить, какой именно металл обнаружен еще до его извлечения. Также может определяться глубина залегания предмета и некоторые другие параметры.

Кладоискатели нередко задаются вопросом, можно ли сделать хотя бы простой металлоискатель в домашних условиях. Многие из них хотели бы самостоятельно сделать прибор. Существуют такие умельцы, которые пытаются уже готовый металлоискатель как-либо усовершенствовать, однако есть и такие кладоискатели, которые ищут сокровища с самодельными изобретениями. Тем не менее, сделанные своими руками приборы для поиска скрытых от глаз предметов обычно используют лишь для нахождения и сбора металлолома. Для такой работы вполне достаточно самого простого прибора, который сможет легко улавливать большие металлические предметы. Мелкие объекты из металла таких искателей обычно не интересуют.

Даже если сделать металлоискатель своими руками дома не получилось, полученный в процессе эксперимента опыт тоже пригодится. Почитав специализированную литературу и изучив схемы приборов и принцип работы, не составит труда выбрать хороший металлоискатель, изготовленный в промышленных условиях.

Для создания металлоискателя в домашних условиях одних лишь подручных средств недостаточно. Для этого нужно имеет некоторый опыт в радиоэлектронике,хорошие навыки работы со схемами и чертежами, а также определенное оборудование. Можно попытаться собрать прибор для поиска металлических предметов самостоятельно, начиная от схемы и заканчивая поисковой катушкой. А можно приобрести набор для создания металлоискателя.


Как сделать простой металлоискатель без специального оборудования своими руками по схеме:



♦ СХЕМЫ И ПОШАГОВЫЙ МАСТЕР-КЛАСС ПО ИЗГОТОВЛЕНИЮ МЕТАЛЛОИСКАТЕЛЯ ‘БАБОЧКА’ СВОИМИ РУКАМИ


– нажмите на фото и разверните пошаговую инструкцию

♦ ВИДЕО УРОКИ

► СКАЧАТЬ СХЕМУ И ПРОГРАММУ ДЛЯ ПЕРЕНОСА ПЛАТЫ.

Дорогие друзья! Задавайте вопросы в Комментариях, делитесь вашим опытом изготовления металлоискателя.

На главную страницу

ТАКЖЕ УЗНАЙТЕ…


Похожие материалы:

Следующие материалы:

Предыдущие материалы:


bebi.lv

Как сделать металлоискатель своими руками в домашних условиях: подробная инструкция и схемы

Число кладоискателей неуклонно растёт. И хоть всё уже давно перекопано, остаются такие энтузиасты, которые желают попытать своё счастье и отправляются на очередной поиск золота, элементов старины или монет. Это не странно, ведь сама процедура обладает своеобразной атмосферой и доставляет каждому участнику массу незабываемых эмоций. Достаточно зарядить аккумуляторы, выехать подальше от города, сделать пару первых взмахов катушкой и дождаться звукового сигнала о находке. Вот он, секрет хорошего настроения каждого кладоискателя.

В настоящее время существует большой выбор приборов для поиска металлов. В продаже несложно найти модели стоимостью меньше сотни долларов. Но кроме этого, есть и дорогие изделия, которые продаются по цене свыше 1000 долларов. Есть ли смысл покупать новичку такое дорогое устройство? Конечно, нет. Чем дороже прибор, тем сложнее он в настройке. Естественно, начинающий копатель не сможет разобраться со всеми возможностями такого изобретения, не обладая соответствующим опытом и минимальными навыками. А может попытаться сделать простой металлоискатель своими руками? Ведь это вполне выполнимая процедура и она под силу каждому желающему.

Как сделать металлоискатель своими руками

Перед тем как сделать простой металлоискатель в домашних условиях, следует разобраться с принципом его работы.

Металлоискатель (металлодетектор, сканер металлов и т.д.) представляет собой специальный прибор для быстрого определения металлических объектов под землей. На рынке доступно несколько разновидностей таких изобретений, которые отличаются характеристиками и возможностями. В большей степени, ключевые отличия заключаются в глубине обнаружения и удобстве эксплуатации. Естественно, чем глубже «видит» прибор, тем дороже он будет стоить.

Принцип действия базируется на использовании закона магнитного притяжения объектов. Устройство генерирует магнитное поле и отправляет его в конкретную область под землей. Если там находится какой-либо предмет с металлическими свойствами, сигнал отображается от него и возвращается обратно, оповещая кладоискателя о находке.

Чтобы соорудить высокочастотный инструмент необходимо собрать качественный командный блок. В его качестве используется ноутбук или радиоприемник, на котором максимальная частота АМ. Предварительно убедитесь, что волна «чистая» и на ней нет никаких радиостанций.

Следующий шаг подразумевает создание головки для поиска, которую несложно изготовить из тонкого фанерного листа. Вырезаем два круга в диаметре 15 и 10 сантиметров и плотно закрепляем их между собой.

Затем нужно вырезать палочки из дерева, чтобы расположить кольца параллельно друг к другу. Эмалированным медным проводом необходимо обмотать пластину, сделав 10-15 витков. После этого подделку можно прикрепить непосредственно к самому блоку. Запускаем самую высокую частоту. Если процедура выполнена успешно, можно будет услышать негромкий сигнал. Для более чёткого воспроизведения лучше использовать внешний динамик или наушники. Выполнить монтаж металлоискателя по такой инструкции очень просто. К тому же, в Сети можно скачать обучающие видео и схемы для выполнения действия.

Металлоискатель своими руками: схема

Найти схемы простого металлоискателя с поддержкой дискриминации очень просто. Чтобы сделать прибор, необходимо запастись:

  • микросхемой таймер 555;
  • резистором 47 килоом;
  • двумя конденсаторами 2.2 микрофарад;
  • батареей «Кроной» на 9В;
  • зуммером;
  • медным проводом толщиной 0.2 мм;
  • проводами;
  • клеем;
  • скотчем;
  • картоном;

Для изготовления катушки с диаметром 90 миллиметров, нужно обмотать медной проволокой круги из картона, сделав 250 витков. Если речь идёт о катушке в диаметре 70 мм, то здесь придётся сделать от 290 витков. В результате удастся получить 10 мГн.

После того как вы соберете схему, необходимо убедиться в её работоспособности. После этого можно приступить к изготовлению печатной платы, куда будут установлены все остальные элементы металлоискателя.

Следующий этап подразумевает подготовку ручки. Её можно сделать из картона, вырезав три одинаковых заготовки в виде бумеранга. В ручке необходимо вырезать отверстия для аккумуляторов, после чего три отдельных часто можно зафиксировать между собой клеем. Также следует вырезать место для кнопки включения и выключения. После прикрепления схемы, батарейки и выключателя, можно завершить изготовление катушки.

Металлоискатель своими руками из DVD -дисков

Изготовить простой металлоискатель своими руками можно с помощью

двух дисков CD и DVD . Инструкция отличается особой простотой и не нуждается в применении дополнительных схем или сложных инструкций. Всё, что потребуется для изготовления, это:

СD и DVD -диск. Рекомендуется использовать двусторонние модели, т.к. они отличаются более высокой чувствительностью;

Калькулятор. Неважно какой тип такого устройства попадётся вам под руки. Можно взять самую простую и дешевую модель;

  1. Наушники;
  2. Аккумулятор «Крона»;
  3. Клей и моток изоленты;

Последовательность действий при создании металлодетектора из DVD-дисков:

  • Берём наушники и отрезаем штекер.
  • Затем нужно зачистить 10-сантиметров изоляционного провода и разделить на два, чтобы получить две пары проводов;
  • После этого следует прикрепить по одному проводу из пары на диске. Если вы используете односторонний диск, закреплять нужно на пишущую сторону;
  • Фиксируем провода изолентой, а остаток «голой» части соединяем с аккумулятором, к контактам плюс и минус.
  • На следующем этапе нужно тщательно заизолировать оголённый кабель;
  • К поверхности CD -диска плотно прикрепляем заранее включенный и заряженный калькулятор;
  • Затем на него нужно поместить DVD -диск, а на конечном этапе обмотать конструкцию с помощью изоленты;
  • На конечном этапе необходимо зафиксировать батарейку «Крону» на поверхности диска;

Вот и всё, схема самого простого, но очень эффективного металлоискателя готова. Остаётся протестировать её в реальных условиях и убедиться, что всё работает без сбоев. Конечно же, искать монеты на глубине полметра с таким прибором не удастся, но всё же, для домашнего использования он вполне подойдёт.

Металлоискатель «Пират» своими руками

Среди самодельных металлоискателей особо большим спросом пользуется вариант под названием «Пират». Пират представляет собой импульсный металлодетектор, который построен на простой и доступной схеме. В конструкции применяется несколько маленьких элементов и небольшая катушка. Если оснастить устройство катушкой в диаметре 280 мм, то оно сможет «видеть» монеты на глубине до 20 сантиметров. Крупные металлические предметы прибор найдёт и на полутораметровой глубине.

Название «Пират» ( PIRAT ) походит от разработчиков схемы – PI – обозначает принцип действия, а RAT – является сокращенным обозначением «Радио Скот» – сайта разработчиков.

Самодельный прибор «Пират» не способен дискриминировать металлы. Но для поиска крупных объектов вполне сойдёт. Особенно ценится такой прибор среди начинающих искателей металла. Всё определяется простотой использования и неплохими результатами поиска. Найти схемы и купить комплектующее для создания «Пирата» можно на любом рынке или в магазине деталей для радиоприемников и прочего радиооборудования. Для изготовления такого прибора необязательно обладать высоким уровнем подготовки.

В конце концов, можно с уверенностью заявить, что собрать металлоискатель своими руками в домашних условиях вполне реально. Для этого следует изучить подробные инструкции и разобраться со схемой изготовления. Важно понимать, что самодельные приборы не подойдут для более серьёзных поисков, например, монет или антикварных вещей небольшого размера. Это объясняется небольшим радиусом действия. В любом случае, изготовление металлоискателя своими руками позволит создать весьма неплохой прибор, который сгодится для обретения начальных навыков настоящего кладоискателя.

remontoni.guru

Металлоискатель своими руками

Вы в детстве хотели себе иметь прибор, которым можно было бы находить металлические предметы и даже клад? Большинство детей желают иметь такой агрегат. К счастью, он существует. Это обычный металлодетектор, позволяющий обнаруживать различные металлы под слоем грунта и в других местах. Принцип в том, что он находит материал, который отличается своими магнитными или электрическими свойствами от среды нахождения. Примечательно, что находить можно не только металлические предметы и не только в грунте.

Металлоискатель используют геологи, службы досмотра, военные, криминалисты и строители. Это весьма полезная в хозяйстве вещь. А можно ли сделать металлоискатель своими руками? Да, и эта статья поможет вам в этом.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

  1. Передатчика колебаний электромагнитных волн.
  2. Приемника.
  3. Специальной передающей сигнал катушки.
  4. Катушки, принимающей сигнал.
  5. Устройства индикации.
  6. Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание! В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт – нет. Важно чтобы магнитные и электрические свойства тел отличались.

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно – подготовить все инструменты и материалы.

Компоненты для металлоискателя

Итак, если вы хотите изготовить прибор, то без специальных приспособлений не обойтись. Это все-таки электронный прибор, который нужно собрать из разных комплектующих. Что же потребуется? Набор следующий:

  • микросхема NE555 или отечественный аналог КР1006ВИ1, на которой будет построен передающий узел;
  • транзистор IRF740;
  • транзистор по типу NPN;
  • микросхема К157УД2 с транзистором ВС547 для приемного узла;
  • провод чтобы намотать катушку ПЭВ 0.5;
  • изоляционная лента;
  • провода, паяльник;
  • другие материалы для сооружения корпуса.

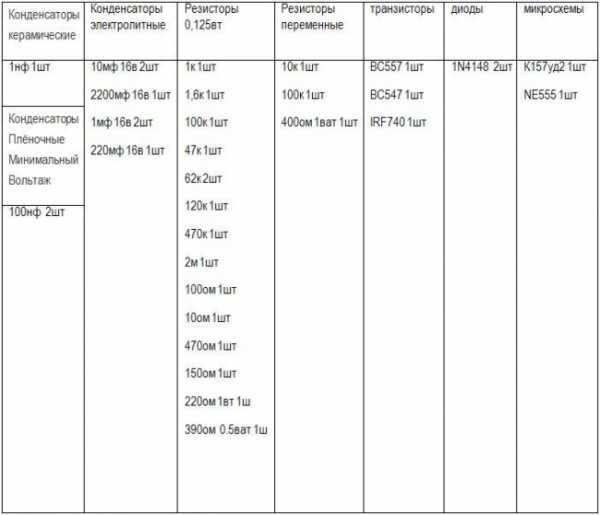

Прочие компоненты вы можете увидеть на схеме ниже.

Кроме того, вам понадобится пластиковая коробка, чтобы смонтировать электронную схему. А также подготовьте пластиковую трубу, чтобы создать штангу с закрепленной на ней катушкой. Теперь можно приступать к работе.

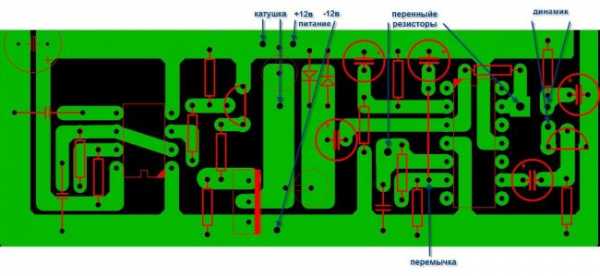

Собираем металлоискатель собственными руками: создание печатной платы

Самый сложный этап работ – это электроника. Здесь все тонко и сложно. Поэтому рационально начать именно с создания рабочей печатной платы. Существует лишь несколько вариантов различных плат. Все зависит от радиоэлементов, используемых для создания. Различают плату, работающую на микросхеме NE555, и на транзисторах. Ниже видно, как выглядят эти платы.

Собираем металлоискатель собственными руками: установка электронных элементов на плату

Дальше работа тоже будет не из легких. Все электронные элементы металлоискателя придется спаять и установить их так, как показывает схема. На фото вы можете видеть конденсаторы. Они пленочные и обладают высокой термостабильностью. За счет них работа металлоискателя будет значительно стабильней. Такой показатель очень кстати, особенно в осенний период пользования прибором. Ведь тогда на улице бывает достаточно прохладно.

Остается выполнить пайку. Сам процесс мы описывать не будем, так как технология пайки должна быть известна всем. Чтобы наглядно понять, как выполнить все работы по электронной части металлоискателя, предлагаем вам дополнительно ознакомиться с этим видео:

Собираем металлоискатель собственными руками: питание

Чтобы устройство получало ток, нужно обеспечить источник питания на 9–12 В. Стоит заметить, что металлоискатель довольно прожорливо потребляет электроэнергию. Это не удивительно, так как прибор довольно мощный. Если вы думаете что одной «Кроны» (батарейки) будет достаточно, то это не так. Долго он не проработает. Потребуется две или даже три батарейки, соединенные параллельно. Как вариант использование одного мощного аккумулятора. Это будет дешевле, так как его можно долго разряжать и заряжать.

Собираем металлоискатель собственными руками: катушка

Так как мы делаем импульсный металлодетектор, то аккуратность и точнейшая сборка катушки не требуется. Нормальный диаметр катушки будет составлять 19–20 см. Для этого придется мотать 25 витков. Когда вы сделаете катушку, хорошо обмотайте ее сверху изоляционной лентой. Для увеличения глубины обнаружения катушкой предметов, намотайте диаметр на отправку около 26–27 см. При этом нужно уменьшить количество витков до 21–23. В таком случае используется провод Ø 0,5 мм.

Когда вы намотали катушку, ее потребуется смонтировать на жесткий корпус металлоискателя. Важно, чтобы на корпусе отсутствовал металл. Подумайте и поищите любой корпус, который будет подходить по размерам. Корпус будет выполнять защитную функцию. Катушка будет защищена от ударов о грунт во время поисков.

Чтобы сделать отвод от катушки, припаяйте к ней два провода Ø 0,5–0,75 мм. Рекомендуется использовать 2 свитых друг с другом провода.

Собираем металлоискатель собственными руками: настройка прибора

Собирая металлоискатель по схеме, настраивать его не нужно. Он уже обладает максимальной чувствительностью. Чтобы еще тоньше настроить металлоискатель, отрегулируйте переменный резистор R13, немного покрутив его. Делайте это до тех пор, пока не услышите редкие щелчки. В том случае, когда это достигается на крайнем положении нахождения резистора, смените номинал прибора R12. Такой переменный резистор должен настроить металлоискатель на оптимальную работу на среднем положении.

Существует специальный осциллограф, благодаря которому вы можете измерять частоту затвора резистора Т2. Протяжность импульса должна составлять 130–150 мкс, а оптимальная рабочая частота – 120–150 Гц.

Чтобы начать процесс поиска металлоискателем, нужно включить его и подождать примерно 20 сек. Тогда он стабилизируется. Теперь крутите резистор R13 чтобы настроить его. Вот и все, вы можете начинать свой поиск при помощи простого металлоискателя.

Подведем итоги

Такая подробная инструкция поможет вам узнать, как самому можно сделать металлоискатель своими руками. Он простой, но полностью способен находить металлические предметы. Более сложные модели металлоискателей требуют больших усилий и времени.

bouw.ru

Как сделать металлоискатель в домашних условиях

Если вы задались целью изготовить металлоискатель, однако, нет понимания, а также опыта в таком случае руководствуясь приведённым далее, советам, вы сумеете реализовать своё стремление.

Сначала важно понять принципы работы металлоискателя, остановимся на самом простом, это металлоискатель «на биениях». В основе работы лежит принцип сложения колебаний 2-х генераторов, один из них называют «эталонным», его частота стабильная, лучше, если он выполнен на кварце. Второй же сделан на катушке она же будет поисковой, при сближении этой катушки с металлом, изменяется её индуктивность, а следовательно, изменяется и частота. Обе эти частоты передаётся на другой узел, который называется смеситель, где по законам физике происходит сложение и выделяется частота так называемых биений, она подаётся в наушники в них возникает звук. Это сжатое описание принципа работы простого металлоискателя, который легко можно создать в домашних условиях.

Как и из каких материалов можно сделать металлоискатель

Самый простой путь, найти в магазине готовый набор деталей для сборки металлоискателя, или приобрести его через интернет. В хороший набор входит печатная плата, с установленными деталями, от вас потребуется лишь правильно сделать и подсоединить катушку. В зависимости от купленного вами набора, катушек может быть несколько, но зачастую её необходимо будет изготовить самостоятельно. В описании, прилагаемому к набору, всегда указаны все параметры катушек, количество витков, диаметр катушки и сечение провода. В некоторых наборах провод входит в его состав.

Собираем металлоискатель:

  1. Сборка конструкции катушки металлоискателя. Согласно инструкции делаем каркас для катушки нужного диаметра, материалом в домашних условиях, может служить пенопласт или пенополистирол, подходящей толщины, их легко обрабатывать и они имеют малый вес. Наматываем, указанное в описании, количество витков закрепляем концы проводов катушки, любым доступным способом, например, изолентой или скотчем.
  2. В домашних условиях сделать штангу, для катушки, можно, например, из старой раскладной удочки, для удилищ чаще всего служит углепластик – это очень прочный и лёгкий материал. Прикрепляем катушку к нижней части штанги с помощью самодельной скобы. Ближе к верхнему концу штанги, прикрепляем пластиковую коробочку, подходящего размера, для платы металлоискателя и батареи питания.

Электрический монтаж:

  1. К концам катушки, установленной на штанге, подключаем двухжильный, гибкий, экранированный (имеющий наружную металлическую оплётку) провод. В крайнем случае при отсутствии экранированного, берём два тонких одиночных провода и скручиваем их между собой так, чтобы получилась «косичка». Это необходимо чтобы уменьшить количество помех.
  2. Другие два конца провода подключаем к плате из набора, к каким точкам подключать, узнаём из инструкции к нему. Для подключения этих концов провода, возможно, потребуется паяльник, а также припой и флюс (обычно это канифоль).
  3. Определяем по инструкции точки подключения для батареи питания, подсоединяем разъем к этим точкам (сама батарея к разъёму не подсоединена!). ВНИМАНИЕ: это нужно сделать очень аккуратно, а главное правильно, потому что, если ошибётесь и перепутаете плюс и минус батареи, то ваш металлоискатель, мгновенно выйдет из строя не успев заработать.

Наладка:

  1. Перед тем, как включать металлоискатель в домашних условиях ещё раз внимательно проверяем правильность всех соединений.
  2. Подключаем батарею питания к разъёму (соблюдая полярность).
  3. Включаем кнопку питания. Если монтаж выполнен правильно, то в наушниках должен появиться звук. При отсутствии звука плавно поворачивая элемент настройки частоты генератора, добиваемся возникновения в наушниках свиста.
  4. Вращая элемент настройки, добиваемся понижения тона звука, до самого низкого (возможно, даже до отдельных щелчков). Если все получилось, то подносим катушку к какому-нибудь металлическому предмету, тон звука в наушниках должен измениться. На этом основная настройка завершена.

Эксплуатация:

  1. Принцип поиска металла заключается в следующем, перемещаем катушку над поверхностью земли на высоте 3–5 см и внимательно слушаем звук в наушниках, изменение тона звука, повышение или понижение тона свидетельствует о наличие металла в этом месте.
  2. Перемещать поисковую катушку следует зигзагообразно и с небольшой скоростью, при этом продвигаясь вперёд. Заметив изменение тона, замедляют движение и проводят над этим местом несколько раз влево-вправо, стараясь уловить момент наибольшего, здесь и будет металлический предмет.

Достоинства

Главным достоинством является простота конструкции, его можно сделать в домашних условиях буквально на «коленке», то есть, используя самые простые инструменты и дешёвые материалы. Кроме того, сборка данной конструкции даст вам самое главное – практические навыки в сборке и опыт наладки, а это купить невозможно.

Недостатки

Рассмотренный металлоискатель относится простейшей конструкции, поэтому от него не стоит ожидать высоких результатов, хотя если его правильно и тщательно настроить, то он обнаруживает пятирублевую монету на глубине 12–15 см, консервную банку – 25–30 см, а крышку канализационного люка 50–60 см.

Заключение

Сделать металлоискатель своими руками в домашних условиях нетрудно, главное, иметь желание и чуточку терпения.

uchidoma.ru

Как сделать металлоискатель своими руками

   Многие любители поиска сокровищ, и просто люди пытающиеся сэкономить, задаются вопросом как сделать металлоискатель своими руками. Мы же сразу отметим, что из подручных средств можно сделать любительское устройство металлодетектора по своим характеристикам намного уступающее профессиональным приборам. Хоть что бы как то наблизится по уровню поиска к ним, нужно как минимум хорошо знать радиотехнику, разбираться в схемотехнике и затратить намного больше времени и средств чем предлагается нами в этой статье. Мы же приводим инструкцию о том, как сделать самый простой металлоискатель в домашних условиях своими руками. По этому, не стоит ожидать от него чего то большего чем выявление небольших металлических объектов на (или) неглубоко в земле. Самодельный металлоискатель также годится как прибор для развлечения с детьми, обнаружения гаек, гвоздей, монеток. Для более серьезных целей следует купить металлоискатель профессионального типа.  Прежде чем переходить хоть к каким-то действиям, что бы сделать металлоискатель своими руками нужно понимать, что же он собою являет и по каких принципах работает.

   Подавляющее большинство металлоискателей независимо от типа имеют схожую конструкцию. По этому, предложенные нами методы создания металлоискателя своими руками отличаются только отчасти. Профессиональный металлоискатель состоит из нескольких частей: ручки которая приспособлена для комфортного ношения и детектирования, самого детектора – зачастую им служит котушка и коробки управления в которую входит аккумулятор, микродинамик, плата или микропроцессор.

Принцип работы металлоискателя

   Металлоискатели любой сложности для обнаружения металла работают на эффекте смены магнитного поля испускаемого котушкой детектором. Магнитное поле поисковой котушки направляется в землю, и при проведении котушкой над металлическим объектом меняет свою  тональность. Эти перемены улавливаются второй котушкой которая сообщает также про находку через тональный сигнализатор. Таким образом, в непосредственной близости с металлическим объектом из за эффекта магнитного притяжения меняется тональность поля которую мы и регистрируем. Также, становится очевидным тот факт что чем больше поисковая котушка тем мощнее будет прибор. Но, для обнаружения мелких объектов предпочтительно иметь одновременно мощную но маленькую котушку, такое сочетание практически невозможно сделать в металлоискателе своими руками. Как видим для создания металлоискателя нужно в первую очередь сделать поисковую головку – детектор, который и будет улавливать сигнал. Мы предлагаем две простые но работающие инструкции для создания самого простого металлоискателя своими руками из подручных средств.

Как сделать металлоискатель своими руками из радиоприемника

   Для этого нам понадобится радиоприемник работающий в AM диапазоне. Помимо него также нужно использовать бытовой калькулятор. Эти два устройства и будут аналогом детектора металлоискателя. Главное закрепить эти два прибора в непосредственной близости друг от друга на плоской твердой поверхности. Этой поверхностью может служить фанера или пластик. Также, важно зафиксировать устройства с помощью скотча или изоляционной ленты. В качестве плоской твердой поверхности из подручных материалов лучше всего подойдет коробка от компакт-диска. И так, мы вплотную подошли к вопросу как сделать металлоискатель используя радиоприемник. Следуем нескольким шагам:

  1. Прикрепляем скотчем или изолентой радиоприемник на внутренней стороне створки от CD-диска
  2. Аналогично на второй створке прикрепляем калькулятор
  3. Включаем радиоприемник и настраиваем его на самую высокую частоту AM диапазона. Но так, что бы не было слышно сигнала от радиостанций. Стараемся сделать максимально громкий звук.
  4. Включаем калькулятор
  5. Складываем коробку от компакт-диска
  6. Немного разводим створки коробки от CD что бы добиться оптимального качества звука.
  7. Проверяем металлоискатель – подносим к любому металлическому объекту и слышим громкий звук.
  8. Полученную поисковую систему для удобства можно прикрепить к палке или самодельному держателю

   Отлично. Мы получили рабочий прибор, то есть сделали металлоискатель, используя только подручные материалы и собственные руки. В качестве источника магнитного поля в этой схеме мы используем калькулятор, а приемником сигнала служит радиоприемник. Магнитное поле калькулятора влияет на выходной сигнал радиоприемника таким образом, что мы слышим характерные звуки в виде треска. Если возле калькулятора обнаружится металлический объект, то сигнал на выходе приемника исказится и мы зафиксируем это искажение на слух. Вместо радиоприемника можно использовать другие подручные средства, например – компакт-диски. Рассмотрим второй метод создания металлоискателя в домашних условиях.

Как сделать металлоискатель своими руками с помощью дисков

   Как и в первом случае, тут мы тоже используем калькулятор, но в качестве приемника сигнала будет использована пара обычных дисков, батарея на 9 Вольт и наушники для фиксации звука.

   И так, если Вам интересно как сделать металлоискатель с помощью дисков, то следуйте таким простым шагам:

  1. Ножницами отрезаем штепсель наушников и оголяем два провода. Получаем два медных провода разных цветов (допустим красного и синего)
  2. Берем CD диск и с помощью суперклея приклеиваем один из пары проводов (пусть будет синий) на его пишущую поверхность
  3. Таким же образом но только на DVD диск приклеиваем уже красный провод. Получаем два диска от которых идут два разных провода от наушников.
  4. Надежно прикрепляем провода к дискам изолентой или скотчем
  5. Берем батарейку на 9V и присоединяем синий провод от наушников к минусу, красный к плюсу.
  6. Получаем конструкцию в виде двух дисков от которых идут разные провода также присоединены к батарее
  7. Берем калькулятор и прикрепляем его с помощью изоляционной ленты на CD диск
  8. Кладем DVD диск поверх калькулятора, соединяем оба диска с помощью изоленты.
  9. Ложим батарейку сверху на DVD диск и закрепляем ее с помощью изоленты

   Вот мы и сделали металлоискатель своими руками вторым способом. Можно также как и в первом случае прикрепить детектор к ручке. Проводя диски над металлическим объектом, можно будет услышать специфические звуки в наушниках. Любой из этих двух предложенных методов поможет сделать простой рабочий металлоискатель своими руками в домашних условиях. Без сложных схем и серьезных усилий и затрат.

Но, если Вам нужен качественный прибор профессионального уровня рекомендуем купить металлоискатель от известных производителей. Удачи в поисках!

pro-spec.ru

Как Сделать Металлоискатель

Мечтали ли вы когда-нибудь найти клад, как в приключенческих кинофильмах? Наверняка да. Эту мечту можно осуществить уже сегодня. Главное, раздобыть самый важный предмет в этом деле ― металлоискатель. Но его цена в магазине достаточно высока и доступна не для всех. Не стоит однако отчаиваться, можно собрать металлоискатель самому в домашних условиях. Для этого не потребуется каких-либо специальных познаний, а сам процесс изготовления принесет вам немало удовольствия. В нашей статье мы подробно объясним, как сделать самодельный металлоискатель, а также расскажем о его видах и устройстве.

Для работы нам понадобятся следующие предметы.

  • Медный кабель толщиной 0,25 мм для изготовления витков.
  • Листы тонкой фанеры.
  • Клейкая лента или скотч.
  • Столярный клей.
  • Наушники (по желанию).
  • Аккумуляторная батарея на 9 вольт.
  • Усиленный транзистор 250 +.
  • Динамик на 8 Ом.
  • Металлический предмет для проверки работы нового устройства.

Способ № 1: научный подход

Для начала необходимо разобраться, как же работает металлоискатель и из каких деталей он состоит. Только поняв строение предмета и принцип работы, можно воссоздать его модель самостоятельно.

  • В основе действия металлоискателя лежит магнитное притяжение. С помощью него устройство через катушку создает магнитное поле, которое направляется в землю. Есть и вторая катушка, которая получает обратные сигналы и передает информацию о найденном предмете звуковым сигналом.
  • Если провести катушкой над поверхностью земли, под которой лежит металлический предмет, он изменит тональность. Такое изменение сигнализирует о том, что долгожданная находка где-то совсем рядом.
  • Чем больше размер катушки, тем сильнее реагирует металлоискатель на предметы и тем более он чувствителен к металлу.

Определитесь, какой металлоискатель вам необходим. Всего выделяют четыре вида устройств.

  • Сверхнизкочастотный металлоискатель. Находит разные металлы. Для этого необходимо выставить необходимые настройки поиска. Используется чаще других видов.
  • Металлоискатель импульса. Может найти предметы, которые расположены глубоко под землёй. Популярен среди профессиональных кладоискателей. Стоит достаточно дорого.
  • Детектор на биениях. Ищет любой металл в диапазоне импульса. Идеален для начинающих кладоискателей.
  • Радиодетектор. Находит металлы, расположенные недалеко от поверхности земли. Его проще всего собрать самому. Кроме того, на нем нагляднее всего можно посмотреть, как устроен металлоискатель и каковы принципы его работы.

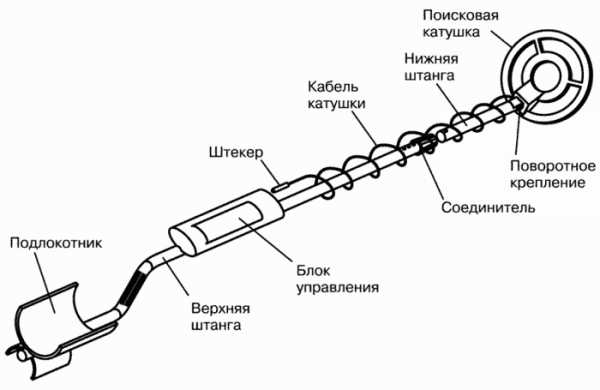

Разберитесь с конструкцией устройства. Неважно, какой вид металлоискателя перед вами, основные детали у всех типов примерно одинаковые.

  • Коробка управления: включает в себя такие детали, как плата, микродинамик, аккумулятор и микропроцессор.
  • Держатель: объединяет командный блок с катушкой. Держатели могут быть разных размеров, вплоть до величины человеческого роста.
    • Катушка намагничивания ― именно эта деталь позволяет обнаружить металл. Ее именуют по-разному: «поисковая головка», «петля» или «антенна».
  • Стабилизатор (необязательная деталь). Применяется для контроля расположения детектора.

Способ № 2: как самому сделать металлоискатель высокочастотного типа

Основное отличие такого типа металлоискателя от остальных ― наличие двух катушек, обе из которых используются.

  • В передаточной катушке располагаются провода. По ним проходит электричество, создающее магнитное поле.
  • Принимающая катушка содержит клубок проволоки. Она принимает и преобразует частоты, которые поступают из металла в земле, и оповещает о находке предмета.

Для начала сделайте свой блок управления с помощью радио. Выберете наиболее высокую АМ частоту радио. Убедитесь, что радиоприемник не настроен на станцию.

Приступайте к сборке поисковой головки.

  • Вырежьте из тонкой фанеры два круга. Диаметр у первого круга будет размером с тарелку, а у второго ― с блюдце.
  • От получившихся пластин отведите 15 витков провода из меди толщиной 0,25 мм от внешнего круга. Присоедините сооружение к блоку, а затем прикрепите катушку к радио.

Включите радиочастоту. С помощью радио можно изменять положение радиодетектора.

Можно подсоединить к получившемуся устройству наушники, чтобы четче слышать.

Способ № 3: как сделать металлоискатель импульсного типа

Сначала изготавливаем блок управления. Для этого необходимо взять:

  • аккумуляторную батарею 9 вольт;
  • усиленный транзистор 250 +;
  • динамик на 8 Ом.

Изготавливаем поисковую катушку металлоискателя.

  • Аналогично предыдущему способу вырежьте 3 круга из тонкого фанерного листа толщиной 3 мм, диаметр одного из них будет 15 см, а двух других ― по 16 см. Склейте круги друг с другом, поместив круг диаметром 15 см в середину. Используйте для склеивания столярный клей.
  • По краю фанеры вновь поместите 10 витков медного провода, как в методе, описанном выше с металлоискателем высокочастотного типа.

Способ № 4: изготавливаем металлоискатель-радиодетектор

Этот вид металлоискателя можно сделать из обычного калькулятора и радио. Простые предметы, которые позволят устройству работать.

Изготавливаем поисковую катушку.

  • Отыщите наиболее высокую частоту АМ, используя радио. Проверьте, подключились ли вы к станции, прислушайтесь, есть ли звук.
  • Включите радиодетектор. Наклоняйте устройство до тех пор, пока отчетливо не услышите звук.
  • Включите устройство, меняя его положение, чтобы найти звук.
  • Прикрепите устройство. Если расстояние недостаточное, можно взять обычную деревянную доску и прикрепить механизм к ней.

Примотайте поисковую головку к держателю. Для этого подойдет клейкая лента или скотч.

Готово! Теперь попробуйте дома свой новый металлоискатель в деле. Положите ложку, вилку или другой металлический предмет на пол и посмотрите на реакцию устройства на него.

Предостережения.

  • Будьте аккуратны при работе с проводами и электричеством. Если вы собираете металлоискатель с детьми, внимательно наблюдайте за ними, чтобы они не причинили себе вреда.
  • Для начала изучите подробное описание каждого из видов, чтобы понять принцип устройства, выберите для сборки тот, который легче собрать по вашему мнению и для которого у вас есть необходимые предметы.
  • Не отчаивайтесь, если не получилось собрать какой-либо из видов устройства. Попробуйте сделать другой.

После изучения этого руководства вы знаете, как сделать металлоискатель самому без особых усилий и специальных знаний. С новым устройством можно отправляться навстречу приключениям и поискам заветного клада. Так чего же вы ждете? ― Вперед! Возможно, ваше новое изобретение принесет вам прибыль.

Похожие статьи

kak-za4em.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
