Как я делал паяльный фен из фена жены - Своими руками - общие вопросы

В общем валялся в барахле старый фен жены, и сломанный настольный светильник. Посмотрев на Ютюбе как люди делали себе самодельные паяльные фены, я тоже загорелся идеей и вот что вышло.
Вся неисправность фена была в намотанных на ось движка волосах. Я достал из фена внутреннюю трубку с спиралью намотанной на крестовинный каркас из слюды. ( думаю все видели что внутри фенов )... Делать нагреватель в пластмассовой трубке было неразумно - одно дело волосы, другое припой... Поэтому в качестве трубки с нагревателем я выбрал керамику которую я взял с керамического резистора...

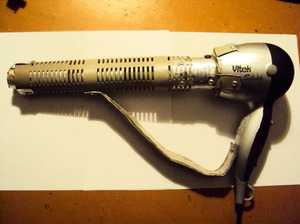

После обтачивания на точиле вышло вот что:


На конец керамической трубки был через стеклоткань и силикатный клей вклеен сужатель потока воздуха сделанный из керамического маленького изолятора.

Штатная пластмассовая трубка была укорочена и в нее через прокладку из стеклоткани и медной фольги ( для отвода тепла ) была вставлена керамическая трубка.

Нагреватель я делал из спирали самого фена ( без куска от которого отводилось питание моторчика -остаточное значение сопротивления спирали где то 100 - 105 ом ), кусочка слюды и крестовин держателей от самого фена, одна пластина длиной около 6 см и шириной 2 см и две другие 9мм на 6 см... Насечки для спирали ( делал надфилем )

Переключатель ( 0 - 50-100% мощности ) я оставил штатный и его крепление пришлось оставить .

После защелкивания защелок - получается вот что:

А забыл - синяя коробочка с регулятором - это остатки от настольного светильника который верой и правдой служил мне много лет - но устарел уже не только физически но и морально ( в нем применялась галогенка на 12 в ) . В общем я использовал внутренний трансформатор для изготовления блока питания для двигателя фена. Сделал его на КРЕН 5 ( в режиме регулировки напряжения ) по схеме один в один с этим рисунком из интернета: ( только у меня нижнее напряжения было 5 в - напряжение стабилизации КРЕН 5А ).

А вот что удалось выпаять из плат с помощью сего девайса:

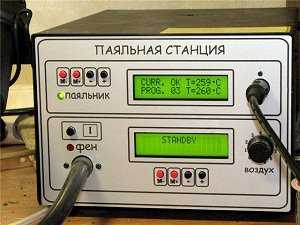

В общем я доволен... Купить полноценную ( не дешевую ) паяльную станцию мне пока не по карману... а так на халяву - самое оно...
--- добавлено: 28 лют 2016 у 22:34 ---
Работаю еще над одним тепловым феном - так термоусадку усаживать - но в фене который я приобрел для этого дела через минуту сдох моторчик.... ( дешева риба та погана юшка )...


Идея сделать его компактным..... в общем позже посмотрим что получится...



krainamaystriv.com

простая схема самодельного термофена для пайки микросхем

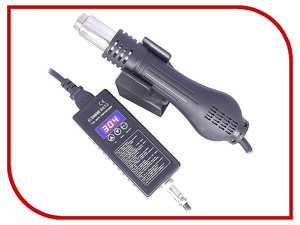

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

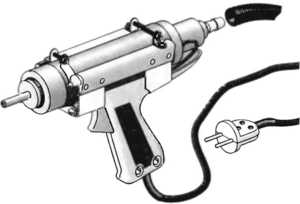

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах.

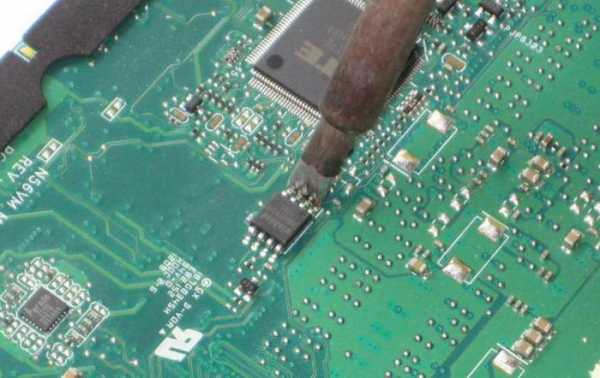

    Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника.
    При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
    Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок.

    Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

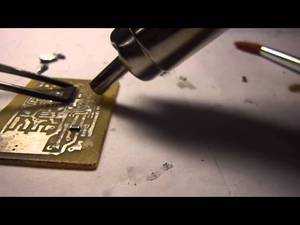

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

  1. Соблюдении температурных режимов пайки.
    Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
  2. Стабильном воздушном потоке.
    При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
  3. Безопасности и удобстве использования.
    Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

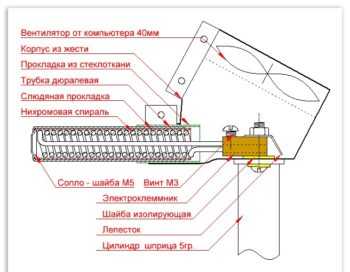

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен для пайки. Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.

tutsvarka.ru

Фен для пайки микросхем своими руками: схема и фото

Современный рынок инструментов представляет широкий сегмент моделей термофенов, которые отличаются высоким уровнем эффективности. Эти профессиональные устройства обладают множеством функций. Но стоимость их довольно высокая, поэтому многие собирают фен для пайки микросхем своими руками.

Конструкция устройства

Термофен относится к разряду устройств, предназначенных для спаивания материалов, подверженных легкому плавлению. Помимо своей основной функции агрегат может быть применен для теплового обрабатывания поверхности с целью удаления краски или нагревания изделия для изгиба, к примеру, трубы.

Конструкция прибора включает:

  • корпус, отличительной характеристикой которого является высокий уровень термостойкости;
  • устройство для нагнетания потока воздуха;
  • элемент для нагревания.

Температура фена для пайки микросхем может повышаться до 750 ºС. Для обеспечения этого показателя мощность составляющей для нагрева должна быть выше 1,7 кВт. Немаловажной функцией заводских агрегатов является способность регуляции температуры, которая повышается ступенчато.

Температура, которая нужна для спаивания материалов, регулируется посредством расстояния от сопла до материала. Большая часть модификаций устроена таким образом, что при отдалении агрегата на 7 см от поверхности материала температура потока воздуха сокращается вдвое.

Как собирается фен для пайки микросхем своими руками? Схема, данная ниже, поможет при сборке устройства.

С какими целями используется?

Сегодня такие приспособления используются мастерами не только с целью припоя, но и при удалении краски, что особо нужно при работе с поверхностью из дерева. При нагревании покрытие приобретает эластичность и отколупывается от дерева. Термофен прекрасно справляется с этой функцией при температурном режиме 550 ºС при удаленности сопла от материала на 1 см. Прогретый воздух применятся и для просушки поверхностей.

Материалы, нужные для сборки прибора

Чтобы собрать фен для пайки микросхем своими руками, вам следует подготовить:

  • проволоку;
  • паяльник;
  • галогенную лампочку;
  • асбест;
  • термостойкую клеящую смесь;
  • термоизоляционную трубку;
  • винты;
  • электропровод;
  • кнопку для пуска;
  • реостат;
  • компрессор.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Изготовление ручки

Ручка должна быть подвергнута максимальной изоляции. Часто можно услышать, что при паянии можно пользоваться перчаткой из брезента. Такой метод некомфортен. Рукоятку можно выточить своими руками их эбонита. Работа эта не требует особых умений.

Для термоизоляции целесообразно употребить жаропрочную ткань. Если обмотать ею рукоять, то это даст возможность спокойно работать.

Использование трубок из различных металлов не рекомендовано. Этому есть свое объяснение. Во-первых, такая ручка подвергнется быстрому нагреванию. Во вторых, следует учесть, что фен представляет собой электроприбор, проводящий ток. Чем меньше частей из металла, тем более безопасным становится пользование агрегатом.

Сборка элемента нагревания

Главной проблемой при сборке такого прибора, как фен для пайки микросхем, своими руками, является создание элемента для нагревания. Нагреватели из бытовых устройств по типу фена или паяльника в этом случае непригодны. Необходимую деталь следует изготовить самостоятельно на основе проволоки их нихрома, сечение которой составляет 0,4-0,8 мм. Нихром с большим сечением обеспечивает высокую мощность, но добиться при этом желаемой температуры будет трудно. Для компактного положения элемента для нагревания нужно будет изготовить спираль диаметром 4-8 мм.

Спираль должна быть накручена на какое-то основание цилиндрической формы, сделанное из материала, обладающего высокой термической стойкостью. В этом случае применятся кварц или фарфор в виде пустого конуса или же трубки. Это основание можно снять из старого фена. Более предпочтительным становится изделие из кварца от прожекторов галогенной лампы на основе трубки с показателем мощности 2,3-2,6 кВт.

В роли элемента, отвечающего за нагнетание воздушного потока, подойдет стандартный вентилятор небольшого размера. При сборке фена в домашних условиях эта деталь станет самой дорогой. Нагнетатель можно извлечь из старого фена высокой мощности. Из вентиляторов бытового назначения подойдет марка BAKU 8032 с мощностью 30 л/м.

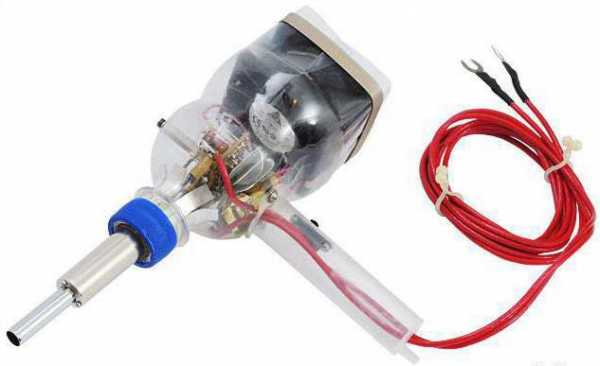

Собранный фен для пайки микросхем своими руками, фото которого представлено в этой статье, функционирует от электросети 220 В и обладает мощностью примерно 420 Ватт.

Самым дешевым и унифицированным вариантом считается применение компрессора небольшого размера для аквариумных рыб. Его устанавливают вместе с ресивером (накопителем воздуха). С этой целью используется любая бутылка из пластика маленького размера, так как в области е установки не будет нагревания, а горячий воздух будет выходить в обратную сторону.

При изготовлении корпуса устройства применяется несколько вариантов:

  • Используется материал с высоким уровнем термоизоляции (керамика или фарфор). Но эти материалы недешевы и усложнят конструкцию.
  • Применяется термоизоляция с высокой степенью надежности для распределения горячего воздуха. В данном случае на материал не воздействует температура, за исключением участка, прилегающего к соплу.

В роли корпусной основы, туда включается и ручка, может выступить основа любого фена бытового назначения средних размеров. Носик корпуса, то есть сопло, изготавливается из термоизоляционного материала, выдерживающего температуру нагрева в 800 ºС. В то же время он выступает изолятором остальных участков корпуса от действия высокой температуры. Сопло должно быть сделано из металла с учетом возможного соприкосновения с расплавами во время процесса паяния.

Термоизоляция может быть обеспечена элементами из кварца (трубка, пластина, слюда, стекловолокно, стекло, фарфор, керамика и др.). При изготовлении агрегата будет нужен термоустойчивый клей.

Система регуляции мощности может быть собрана из старых электроприборов, при условии что они находятся в рабочем состоянии. В роли включателя применяется клавишная или кнопочная модификация.

Какие инструменты понадобятся?

Следует подготовить:

  • лобзик;
  • тиски;
  • ножницы;
  • плоскогубцы;
  • ножовку для резки металлической поверхности;
  • дрель;
  • кисточку;
  • отвертку;
  • штангенциркуль;
  • паяльник;
  • метчики;
  • омметр;
  • тестер.

Основные этапы сборки

Самодельный фен для пайки микросхем собирается в несколько этапов. Работа начинается с обмотки спирали нагревающей части. Спираль располагается на стальной проволоке с показателем сечения в 4-7 мм с натягиванием. Спираль рекомендуется наматывать проволокой из нихрома с сечением 0,5-0,6 мм. Размер спирали выбирается с учетом того, что показатель сопротивления будет равен примерно 75-95 Ом.

Спираль обматывается на трубчатую сердцевину галогенной лампы от прожектора или паяльника. Витки спирали должны быть уложены одинаково по всей площади основания с маленьким зазором. Они не должны контактировать друг с другом. Поверх уложенной спирали закрепляется асбестовый или стекловолоконный слой. Последний материал закрепляется посредством термоустойчивого клея. После этого на слой клея следует одеть термоизоляционную трубку из керамики, кварца, фарфора и т.д. Концы спирали выводятся наружу. При этом торцы и области вывода также обрабатываются клеем.

Готовый нагревательный элемент монтируется во внутренний канал корпуса термофена. Место установки обкладывается пластинами из кварца, слюды или же асбеста для дополнительной термоизоляции. Выводы спирали посредством витого крепления соединяются с электропроводом. Электропровод должен обладать теплостойкой изоляцией. Провод прокладывается через выключатель для пуска и реостат для регуляции напряжения, подаваемого на спираль.

Нагнетатель воздуха крепиться вровень с отверстием элемента для нагревания на обратной части корпуса. Если компрессор или элемент нагнетания воздуха не помещается в корпусе, то его можно монтировать в наружной части торца корпуса. В этом случае к нему подсоединяется трубка, которая направляет воздушный поток. Она ведет к элементу нагревания, расположенному внутри корпуса.

От нагнетателя следует вывести провода для электропитания, подсоединяемые проводом для нагревания так, чтобы включатель мог управлять питанием обоих элементов. Реостат для регуляции потока воздуха вводится в цепь электропровода для нагнетания.

Электрический провод выводится наружу внизу рукоятки корпуса, а клавиша или кнопка включателя и реостатные рычаги закрепляются в любом удобном месте с наружной стороны основания изделия.

Далее полвины основания соединяются и закрепляются друг с другом. Устанавливается наконечник из термоизоляционного материала конусообразной или цилиндрической формы. Затем крепится сопло из металла. Конструкция должна предусматривать сменные сопла с различным показателем диаметра выхода горячего воздуха.

Основные принципы работы агрегата

Самодельный фен для пайки микросхем работает по следующему принципу:

  • во время нажимания на кнопку для пуска начинают работать вентилятор и нагреватель; узкий поток горячего воздуха направляется в нужную точку;
  • флюс для пайки микросхем феном и припой начинает плавиться;
  • детали для соединения подвергаются нагреву.

Так происходит спаивание деталей.

Пайка микросхем

Если необходимо применить фен в качестве устройства для пайки микросхем, то температура потока воздуха повышается до отметки в 700-800 ºС.

Воздушный поток направляется узкой струей. Мощность элемента нагрева должна быть повышена до показателя в 2,3-2,6 кВт.

Рукоять должна обладать температурой, комфортной для кожи рук. Чтобы пайка не доставляла неудобств, рукоятку можно снабдить дополнительным защитным слоем резины.

Заключение

Такое устройство, как термофен, может быть применено при многих видах работ, связанных с пайкой микросхем и небольших деталей. При помощи агрегата можно припаять такие материалы, как линолеум пленку ПВХ, произвести демонтаж радиодеталей, посушить соединения на клею, оплавить концы канатиков из синтетики, расплавить термоклей и т.д. Пайка СМД микросхем феном отличается высоким качеством.

Устройство вполне можно собрать самостоятельно. При этом денежные затраты окажутся минимальными. Фен для пайки микросхем своими руками собирается на основе обычного фена. Большей переделке подвергается элемент для нагревания. Идея работы агрегата остается такой же, как у обычного фена. Воздух нагнетается вентилятором, проходит через элемент нагревания, приобретает достаточную для расплавления флюса температуру для пайки или отпайки.

fb.ru

Самодельный паяльный фен своими руками. Каких ошибок стоит избегать в процессе сборки? Паяльная станция из паяльника.

Термофен для пайки иногда является просто незаменимым помощником в домашнем хозяйстве. При помощи этого фена можно своими руками выполнить ряд различных работ в любых сферах деятельности. Фен дает возможность спаивать линолеум, пленки, микросхемы и является незаменимым оборудованием при других видах работ.

На сегодняшний день предлагается огромное количество моделей, которые отвечают все высоким требованиям и нормам. Эти профессиональные фены на многое способны. Но их цена довольно высокая, и потому термофен для пайки, изготовленный своими руками, для большинства людей выглядит гораздо предпочтительней.

Конструкция термофена

Термофен относится к устройствам для спайки легкоплавких материалов при помощи горячей струи воздуха. Помимо своей главной функции пайки материалов, это устройство может применяться для тепловой обработки материалов с иной целью, к примеру, для удаления краски или нагрева изделия, к примеру, трубы во время изгиба.

Конструкция термофена имеет корпус с высокой термостойкостью, устройства для нагнетания воздушного потока и нагревательного элемента. Воздух в фене разогревается до 600-750 градусов. Для обеспечения этого прогрева мощность нагревательной части обязана составлять свыше 1,7 кВт. Немаловажным элементом промышленных термофенов является возможность регулирования температуры, чаще всего она ступенчатая, 350 и 550 С. Температуру, которая доходит до поверхности спаиваемых материалов, можно отрегулировать и расстоянием от сопла фена до материала. Основное количество фенов настраивается таким образом, что при отдалении устройства на 6-7 см от материала, температура воздушного потока уменьшается в 2 раза .

Сегодня эти фены широко используются для удаления старой краски, что особенно актуально для деревянных поверхностей. В данном случае необходима максимальная температура воздушного потока, не меньше 550 С. При этом нагреве краска становится эластичной и отходит от дерева. Сегодня имеет спрос искусственное старение покрытий из дерева. Термофен великолепно справляется с данной задачей при температуре 550 градусов и расстоянии сопла устройства на 1 см и от материала. Прогретый воздух (на нижнем уровне регулировки) применяется для сушки покрытий.

Особенности изготовления термофена своими руками

Главное требование для самодельного термофена можно обозначить таким образом: фен обязан создать горячий воздушный поток с температурой не менее 850С с мощностью нагревательного элемента не меньше 2,6 кВт. Помимо этого, все элементы этого фена обязаны быть недорогими и доступными. Простые бытовые фены не отвечают данному требованию ни по мощности, ни по температуре.

Чаще всего конструкция выбирается двух видов:

  • Ручной термофен.
  • Стационарный термофен.

Стационарный фен легче сделать, потому что не ограничиваются размеры устройства и не нужно думать о температуре на рукояти. Но в данном варианте фен (в этом случае некая разновидность паяльника) фиксируется неподвижно, а передвигать необходимо деталь. Это обстоятельство значительно усложняет пайку. Наиболее перспективна, хоть и сложнее, мобильная ручная конструкция, она должна быть небольшой и позволять удерживать ее голыми руками.

Один из главных вопросов – нагревательный элемент. В бытовых устройствах (паяльник, фены) нагреватели по мощности не подходят. Необходимый нагревательный элемент нужно изготавливать своими руками из нихромовой проволоки сечением 0,4-0,8 мм. Нихром большего сечения способен создать большую мощность, но добиться при этом необходимой температуры будет намного трудней. Для компактного расположения нагревательного элемента из проволоки нужно будет сделать спираль диаметром 4-8 миллиметра .

Спираль должна располагаться на каком-то основании в виде цилиндра (в форме полого конуса или трубки) из материала, который имеет высокую термическую стойкость. В этом случае тяжело обойтись без кварцевых или фарфора элементов. Это основание можно найти в нерабочих бытовых фенах, однако рекомендуется применять кварцевый изолятор для прожекторов галогенной трубчатой лампы с мощностью 2,3-2,6 кВт. Если найти такую нерабочую лампу, то этот элемент самодельного термофена обойдется вам бесплатно.

В роли нагнетающего элемента потребуется стандартный вентилятор небольших габаритов. Во время сборки фена своими руками эта часть обойдется вам дороже всего. Нагнетатель можно извлечь из какого-либо мощного домашнего фена. Из бытовых вентиляторов можно посоветовать модель BAKU 8032 с мощностью 30 литров в минуту. Этот вентилятор работает от электросети 220 Вольт и имеет мощность около 420 Ватт .

Самый дешевый и простой вариант, который сможет удовлетворить всем требованиям, это небольшой компрессор для аквариумных рыбок. Его нужно ставить с ресивером, то есть, с воздушным накопителем. Для этого подходит любая маленькая пластиковая бутылочка, так как в районе ее установки нагрева не происходит, а горячий воздушный поток направляется в другую сторону. Да и непосредственно воздушный нагнетатель не подвержен термическому действию.

В изготовлении корпуса фена возможны несколько вариантов:

levevg.ru

Как сделать термовоздушный паяльный фен своими руками

Радиомастера и любители часто встречаются с разными поломками радиотехники. Для ремонта может использоваться обычный паяльник с медным наконечником, но с продвижением технологий, в некоторых приборах устанавливаются очень маленькие детали. Обычным паяльником с такими приборами работать неудобно или совсем невозможно, к примеру, SMD элементы необходимо припаивать посредством разогрева общей зоны пайки. Для проведения таких процессов существуют различные паяльные станции и фены.

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

  1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.
  2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

  1. Поток воздуха сдувает мелкие детали.
  2. Неравномерный прогрев поверхности.
  3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

  • Диаметр наконечника;
  • Мощность;
  • Производительность турбины;
  • Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

  • Корпус;
  • Нагревательная часть;
  • Устройство, посредством которого будет подаваться воздух;
  • Держатель;
  • Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Изготовление термофена

Для изготовления воздушного термопаяльника самостоятельно хорошо подходит фен с вентилятором и нихромовая спираль с толщиной от 0,4 мм. Так как предполагается сборка самодельного устройства компактного размера, то спираль диаметром больше 0.5 мм не подойдет. Для большего сечения понадобится больший ток. Сначала нужно выбрать источник питания, а потом уже выбирать количество витков, так как от этого будет зависеть сопротивление спирали и нагрев воздуха. Для того чтобы собрать мощный термофен, достаточно источника питания с напряжением до 36 В.

Корпус и нагревательная система

В роли корпуса термофена может использоваться старый паяльник или стальная трубка, но так как рабочая температура будет высокой, то нужно обмотать трубку термостойким материалом или прикрепить ручку-держатель. Также в качестве воздуховода, внутри которого будет размещена нагревательная система, можно использовать автомобильный прикуриватель.

На следующем этапе необходимо намотать нихромовую спираль с небольшим расстоянием между витками. В качестве изолятора, на который наматывается спираль, может применяться керамическая трубка с диаметром 4—5 мм. Длина спирали должна наматываться с учетом сопротивления, которое рассчитывается в пределах от 70 до 90 Ом.

Конец трубки можно оснастить керамическим или фарфоровым трубчатым элементом, а спираль лучше наматывать на плоской пластине, что благоприятно повлияет на теплообмен. Получатся своеобразные отводы в виде лепестков, которые не будут прикасаться к изолятору. Чтобы увеличить КПД, можно сделать термозащиту при помощи стекловолокна или асбеста.

Устройство подачи воздуха

Для подачи воздуха можно использовать малогабаритный кулер от блока питания компьютера, который устанавливается возле ручки термофена. К вентилятору подсоединяется металлическая трубка с намотанной спиралью.

На торцевой части вентилятора вырезается отверстие для продвижения воздуха к трубке. Одна из сторон кулера герметично закрывается. В качестве основания термосистемы можно использовать слюдяные пластины из старого фена. Из таких пластин изготавливается крестообразное основание, на которое наматывается нихромовая проволока.

Регулировка мощности

Для того чтобы иметь возможность регулировки потока воздуха и силы тока, необходимо собрать блок, в котором будут размешены реостаты. Один из реостатов подключается к нагревательной системе, а другой к вентиляции воздуха. Кнопку включения устанавливают общую для всей системы. Самодельная паяльная станция с феном и регуляторами заменит заводской вариант и может использоваться не только при пайке обычных радиодеталей, но и для работы с более серьезными элементами. При сборке термофена необходимо позаботиться об изоляции спирали от металлического корпуса, иначе неизбежно короткое замыкание.

Термофен из обычного паяльника

В качестве корпуса для паяльного фена отлично подойдет обычный паяльник. Все внутренние элементы необходимо извлечь. При этом необходимо быть предельно осторожным, чтобы ничего не повредить. Для сборки понадобится колба галогенной лампы в качестве изолятора.

Далее стеклорезом отрезаются края колбы для получения стеклянной трубки, и на одну из сторон крепится наконечник с изготовленным гнездом для нагревателя. Нагревателем может выступать нихромовая пластинка толщиной до 0.7 мм.

При изготовлении устройства проводят разные действия, но лучше придерживаться такой последовательности:

  • Намотка спирали и внедрение кварцевой колбы внутрь спирали.
  • Для уменьшения нагревания устройства изолятор обматывается фольгой.
  • Монтаж нагревательного элемента в корпус и его фиксация.
  • Подключение шланга компрессора к ручке или установка вентилятора.

Такая простая конструкция не будет обладать высокой производительностью, а нагрев воздушного потока не превышает 300 градусов. Для переделки своими руками подойдет паяльник с мощностью 40 Вт, а также аквариумный компрессор в качестве нагнетателя воздуха.

Модернизация обычного паяльника может происходить без извлечения нагревательного элемента, но с извлечением металлической части. Питающий провод выводится в боковое отверстие, проделанное в ручке, а вместо провода, в задней части устанавливается втулка для дальнейшего монтажа воздушной трубки. Место вывода втулки и провода необходимо загерметизировать.

Далее металлическая часть паяльника устанавливается на место, а вместо медного наконечника устанавливается металлическая трубка подходящего диаметра. В качестве трубки может использоваться отрезок от элемента комнатной антенны телескопичного варианта.

В самодельном паяльном термофене подобного типа важно регулировать поток воздуха, так как при большой интенсивности потока воздух не сможет нагреваться до необходимой температуры.

Из пластиковой банки

Для изготовления этой конструкции понадобится также нихромовая спираль, блок питания и нагнетательный вентилятор, а в качестве элементов корпуса используются следующие детали:

  • Небольшая пластиковая баночка от таблеток;
  • Алюминиевая трубка из конденсатора;
  • Пластиковая крышка от кофейной банки;
  • Стальная трубочка в качестве сопла.

Для сборки устройства необходимо канцелярским ножом отрезать днище пластиковой банки. В крышку с кофейной банки приклеивается кулер, а в крышку от баночки с таблеток монтируется корпус с конденсатора вместе с подготовленным нагревательным элементом. Все провода выводятся наружу, после чего крышка с кулером надевается на баночку с помощью термоклея. Такое устройство термофена довольно компактно и не требует дополнительного держателя, а в качестве сопла можно использовать не только стальную трубочку, но и керамические элементы от нагревательной системы старого утюга.

Меры безопасности при работе

Работа с термофеном, особенно самостоятельно собранным, требует особого внимания к безопасности эксплуатации. Существует несколько правил, которых необходимо придерживаться:

  • Соблюдать технику противопожарной безопасности.
  • Если установлен регулятор температуры, то нельзя изменять температурный порог резким поворотом регулятора.
  • Нельзя прикасаться к нагревательному элементу и насадкам во время работы устройства, так как это может привести к серьезным ожогам и другим последствиям.
  • Менять насадку можно только после выключения и охлаждения паяльника.
  • Не допускается попадание воды либо другой жидкости на устройство.

При работе с устройством рекомендуется проветривать помещение во избежание отравления парами.

Рекомендации по изготовлению

Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.

Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Фен для пайки своими руками: изготовление

Не стоит путать паяльный фен с обычным бытовым, которым женщины сушат волосы и делают укладку. Внешний вид может иметь сходства, но основная разница заключается в температурах, которые изделия производят. При нагревании паяльный фен может выработать внутри температуру до 800 градусов по Цельсию. Стоит сразу отметить, что для пайки достаточно нагреть прибор до температуры 250 градусов. Бытовой фен даже при максимальной мощности на работу такого уровня не способен. Достаточно легко можно сделать фен для пайки своими руками из подручных материалов.

Конструкция паяльного фена.

Для того чтобы сделать такой инструмент, необходимо использовать старый прибор. Внешне конструкция останется прежней, основные изменения будут проведены с нагревательным элементом. Дополнительно в конструкцию будут внесены некоторые доработки, которые значительно увеличат функциональность прибора.

Процесс работы такого изделия ничем не отличается от бытового варианта: воздух, который захватывается вентилятором, будет проходить через нагревательный элемент и набирать нужную температуру, которая способна расплавить флюс. Прибор для пайки очень часто используется радиолюбителями, которые выполняют различные работы с процессорной техникой.

Конструкция паяльного приспособления

Основные элементы паяльного фена.

Для того чтобы сделать фен для пайки, необходимо использовать подержанное изделие. Можно использовать старый аппарат, который есть дома, или приобрести в магазине, можно использовать также стальную трубку. Алюминиевая трубка не подойдет, а медный элемент может сделать изделие очень тяжелым, поскольку медь намного тяжелее стали. Стоит отметить недостаток, который объединяет все варианты, это нагревание элемента, в результате чего удержать его в руках будет невозможно. Кроме того, металлическая трубка сделает паяльник очень тяжелым, и работать им будет неудобно, особенно на протяжении длительного времени. Как вариант можно рассмотреть керамическую жаропрочную ткань, способную выдержать температуры до 1000 градусов по Цельсию.

Паяльный прибор можно сделать стационарным, то есть установить его на неподвижной подставке и во время работы платы двигать возле направленного потока воздуха, в то время как инструмент будет стоять неподвижно. Но, к большому сожалению, такая конструкция имеет свои недостатки, особенно в методе использования. Чтобы их устранить, необходимо использовать жаропрочную ткань.

Движение воздушного потока паяльного фена.

В индукционных плавильных установках такая ткань используется для того, чтобы охватить нагревательную спираль и тем самым защитить ее от раскаленной заготовки. В случае с феном жаропрочная ткань наматывается снаружи. Используя несколько слоев такого материала, в дальнейшем прибор можно будет удержать в руках обычной кухонной прихваткой.

Преимуществом старых бытовых фенов является наличие слюдяных пластин, которые с легкостью выдерживают самые высокие температуры. Для таких пластин необходимо подготовить специальное основание, которое выдержит огромную нагрузку. В этом случае можно использовать те элементы, которые уже имеются внутри прибора. Что касается нагревательных спиралей, то они должны быть изготовлены из мягкого нихрома. Варианты из фехраля не подойдут, поскольку этот материал достаточно жесткий.

Очень большое внимание стоит уделить мощности изделия.

Это связано с тем, что при недостаточном нагревании флюс не расплавится. С другой стороны, очень большой жар может повредить саму микросхему. А для того, чтобы очистить такую микросхему от избытка элементов, необходимо расплавить большое количество ножек, на что потребуется много времени. Поэтому, подвергаясь длительному воздействию очень высокой температуры, микросхема может быть повреждена, после чего ее невозможно будет восстановить. Поэтому мощность фена должна иметь определенные показатели.

Вернуться к оглавлению

Основные характеристики фена для пайки

Фен для пайки в среднем должен обладать такими техническими показателями, как:

  1. Мощность 450 Вт, потребляемая от обычной сети в 220 В.
  2. Производительность внутреннего вентилятора не больше 30 л/мин.
  3. Температурный диапазон 100-500 градусов по Цельсию.

Вернуться к оглавлению

Изготовление паяльного фена из старого паяльника

Cборочный чертёж паяльного фена.

Альтернативной заменой бытового фена может стать обычный паяльник, от которого потребуется только корпус. Соблюдая порядок работы, из такого прибора можно сделать хорошее изделие, которое пригодится в радиоделе.

В качестве основания используется самый обычный паяльник, который должен работать от переменного тока.

Осторожно вынимается все внутреннее наполнение паяльника, при этом очень важно ничего не повредить. Необходимо оставить только ручку и металлическую обойму.

Далее нужно подготовить следующие элементы.

Узел крепления электротехнического клеммника.

Необходимо взять трубчатую галогеновую лампу, которая обычно используется для прожекторов. Мощность такой лампы составляет 1,5-2,2 кВт. С ее помощью нужно сделать кварцевый изолятор. Для этой цели можно использовать не только новую лампу, но и сгоревшую. На алмазном станке с нее срезаются сплющенные концы. В конечном счете получается кварцевая трубка с технологическим соском с одной стороны.

Очень важно в этом участке сделать отверстие, которое будет использовано для вывода одного нагревателя.

В качестве нагревательного элемента будет использоваться нихром, толщина которого составляет от 0,3 до 0,7 мм. Провод с большим диаметром будет медленнее охлаждаться потоками воздуха.

Для того чтобы регулировать процесс работы, стоит установить регулятор. Длина намотки нихрома будет зависеть от размера деталей.

Вернуться к оглавлению

Сборка конструкции: рекомендации

Схема импульсного источника питания для миниатюрного паяльного фена.

В кварцевую трубку необходимо уложить спираль, которая была выполнена своими руками. Конец такой спирали нужно продлить проводом, который будет продет сквозь подготовленное заранее отверстие.

Для того чтобы снизить температуру нагревания обоймы прибора, рекомендуется обмотать трубку слоем фольги.

После того как с трубкой будут выполнены все манипуляции, ее можно поместить в обойму, выполнять это нужно очень осторожно.

К самой обойме стоит присоединить провод, он будет располагаться со стороны ручки, это станет источником питания для нагревательного элемента.

Подготовленная конструкция будет вставлена непосредственно в ручку, в случае если она пластиковая, ее нужно будет расширить.

Для того чтобы кварцевая трубка была расположена строго по центру обоймы паяльника, ее рекомендуется обмотать асбестовым шнуром, который выполнит цедирование внутреннего элемента.

Передний вывод обогревательного элемента стоит зажать с помощью обоймы. Перед тем как начать пайку, стоит оборудовать прибор еще одним элементом. В ручку необходимо установить шланг, через который будет подаваться воздух. Если ручка приспособления разбирается, этот этап можно отложить на самый последний момент.

Такое изделие для пайки можно сделать своими руками, используя при этом подобное устройство. Заменить кварцевую трубку можно любым инвентарем из химической лаборатории. Правда, галогеновую лампу достать намного легче. Что касается источника воздуха, то им может стать обычный компрессор, который используется в аквариумах. Его будет вполне достаточно для того, чтобы качественно разогреть воздух.

Из чего делать инструмент для пайки, зависит от личных предпочтений. Это может быть как бытовой фен, так и обычный старый паяльник. Принцип работы двух приборов одинаков.


moiinstrumenty.ru

Самодельная термовоздушная паяльная станция с феном

С усовершенствованием техники, в частности, микросхем, их починка вручную становится все сложнее. Обычным паяльником отпаять или припаять деталь, при этом не повредив элементы, находящиеся рядом, практически невозможно. Поэтому широкое применение получил способ бесконтактной пайки.

Одним из приборов, обеспечивающих такую пайку, является термовоздушная паяльная станция.

Принцип работы и общие характеристики

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха. Такие приборы используют для ремонта бытовой техники и мобильных телефонов. По способу формирования воздушного потока станции делятся на:

  1. Турбинные – воздух подается с помощью маленького крыльчатого электромотора, встроенного в термофен.
  2. Компрессорные – подача воздуха осуществляется компрессором, который расположен в основном блоке.

Выбор паяльной станции с феном делают, исходя из характеристик этих разновидностей. Основное отличие компрессорных станций от турбинных заключается в том, что последние способны формировать больший поток воздуха, но плохо проталкивают воздух через узкие отверстия, а компрессорные – наоборот, более эффективны в тех случаях, когда воздуху нужно пройти через узкие насадки, которые используют для пайки в труднодоступных местах.

Принцип работы термовоздушной паяльной станции довольно прост: поток воздуха проходит через керамический или спиралевидный нагреватель, находящийся в трубке термофена, нагревается до установленной температуры, а затем через специальные насадки выходит на паяемую деталь.

Термофены могут обеспечивать температуру воздуха от 100 до 800 ° C. В современных моделях станций температура, направление и мощность потока воздуха с легкостью регулируются.

В сравнении с другими станциями, в частности, с инфракрасными, недостатки термовоздушных станций состоят следующем:

  • Потоком воздуха можно случайно сдуть маленькие детали.
  • Поверхность прогревается неравномерно.
  • Для разных случаев требуются дополнительные насадки.

Преимущество заключается в том, что турбовоздушные станции намного дешевле.

Рекомендации по сборке самодельной паяльной станции с феном

Для начала разберемся в особенностях схемы паяльного фена.

В домашних условиях легче и дешевле всего сделать паяльную станцию своими руками с феном на вентиляторе, а в качестве нагревателя использовать спираль. Керамический нагреватель дорогой, и при резких изменениях температуры он может просто потрескаться. Компрессор в домашних условиях сконструировать сложно. К тому же, компрессор к фену не присоединишь, поэтому от основного блока придется еще проводить трубку для воздуха, что вносит значительные неудобства.

В качестве нагнетателя можно использовать любой малогабаритный вентилятор.

В нашем случае – кулер от блока питания компьютера.

Он будет находиться возле ручки термофена. К нему нужно будет присоединить трубку, в которой воздух будет нагреваться и выходить на паяемый элемент.

На торце кулера нужно вырезать отверстие, через которое воздух будет попадать в трубку (сопло) с нагревателем. С одной стороны кулер нужно плотно закрыть, чтобы при работе воздух проходил только в трубку, а не выходил в окружающую среду. Нагнетатель устанавливается в задней части фена.

Любой начинающий радиолюбитель и домашний мастер должен знать все тонкости — как правильно паять паяльником. Главными условиями качественной пайки являются обеспечение зачистки и обслуживания деталей перед соединением, а также необходимый прогрев во время самого процесса.

Для многих элементов — микросхем и некоторых транзисторов — подходит специальный паяльник, который обеспечит безопасную пайку и защитит от перегрева. Об особенностях такого инструмента можно узнать тут.

Нагреватель собрать куда сложнее. Нихромовая проволока накручивается в виде спирали на основание. Витки спирали не должны касаться друг друга. Длина спирали рассчитывается из условия, что ее сопротивление должно быть 70-90 Ом. В качестве основания должно быть выбрано основание с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Для конструирования термофена много деталей можно взять из старых фенов для волос. В каждом фене, даже самом простом и дешевом, можно найти слюдяные пластины. Из таких пластин нужно собрать крестообразное основание для спирали.

Кроме того, можно использовать основание из старых паяльников или галогенных ламп для прожекторов. Основание на 5-7 сантиметров должно оставаться не занятым спиралью. От спирали отводим концы по основанию, в виде проволоки. Затем эту N-сантиметровую часть плотно обматываем жаропрочной тканью.

После этого нужно сделать трубку (сопло) из фарфора, керамики и т.п. Диаметр рассчитываем так, чтобы между внутренними стенками сопла и спиралью оставался небольшой зазор. Сверху на трубку наклеиваются термоизоляционные материалы: асбестовый слой, стекловолокно и т.д. Такая изоляция обеспечит большее КПД фена, а также возможность спокойно браться за него руками.

Нагревательный элемент и сопло по отдельности крепятся к нагнетателю так, чтобы воздух поступал в трубку, а нагреватель находился точно посередине внутри сопла. Место скрепления сопла с нагнетателем нужно заизолировать, чтобы не выходил воздух.

До того, как подключить светодиодную ленту в машине, необходимо её правильно подобрать. Для этого следует учитывать следующие параметры устройства для LED подсветки транспортного средства: тип, плотность, мощность, цвет и влагозащита.

При включении светодиодных лент в домашних условиях используют блок питания на 12 Вольт, который служит стабилизатором тока в цепи диода. LED люстры в жилых помещениях устанавливают не только для улучшения дизайна и интерьера, но и как удобный осветительный прибор, которым можно управлять дистанционным пультом.

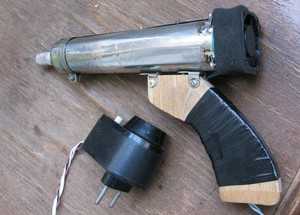

У нас получилась конструкция, по форме немного напоминающая пистолет. Для удобства можно прикреплять к корпусу всевозможные ручки и держатели. Специальные насадки можно купить или выточить собственноручно из термостойкого металла.

От изготовленного термофена к основному блоку должны отходить 4 провода. Выходить они будут из задней части фена. Лучше собрать их вместе и повторно заизолировать.

После изготовления термофена нужно сделать основной блок, который будет выполнять функцию регулятора и выключателя.

В корпусе блока размещаем два реостата. Один будет регулировать мощность потока воздуха, другой – мощность нагревательного элемента. Выключатель лучше сделать общий, для нагревателя и нагнетателя.

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Остается сделать выход для розетки, и термовоздушная паяльная станция будет готова.

Правила пользования и техника безопасности

  1. На рабочем месте соблюдайте технику противопожарной безопасности.
  2. Во время работы избегайте резкого изменения температуры нагревателя.
  3. Не прикасайтесь к нагревательному элементу и к насадкам термофена.
  4. Меняйте насадки только после выключения и остывания термофена.
  5. Не допускайте попаданий жидкости на термофен.
  6. Рабочее место должно быть хорошо проветриваемым.

Таким образом, паяльная станция-фен своими руками – это довольно удобное приспособление, которое радиолюбитель сможет собрать самостоятельно и без больших затрат.

Также, несмотря на свои недостатки, это вполне выгодный и бюджетный вариант для ремонтника бытовой техники.

Термовоздушная паяльная станция своими руками на видео

elektrik24.net

Отправить ответ

avatar
  Подписаться
Уведомление о
