Как сделать пружину своими руками – Как сделать пружину из проволоки в домашних условиях

alexxlab | 12.08.2019 | 1 | Вопросы и ответы

Содержание

Как сделать пружину из проволоки в домашних условиях

Чаще всего вопрос о том, как сделать пружину самостоятельно, используя для этого подручные средства, не возникает. Однако бывают ситуации, когда пружины требуемого диаметра нет под рукой. Именно в таких случаях возникает потребность в изготовлении этого элемента своими руками.

Изготовить небольшую пружину вполне реально

Конечно, пружины для ответственных механизмов, работающих в интенсивном режиме, лучше всего изготавливать в производственных условиях, где есть возможность не только правильно подобрать, но и соблюсти все параметры технологического процесса. Если же нестандартная пружина вам требуется для использования в механизме, который будет эксплуатироваться в щадящем режиме, то можно сделать ее и в домашних условиях.

Что потребуется

Чтобы сделать пружину своими руками, подготовьте следующие расходные материалы и оборудование:

  • стальную проволоку, диаметр которой должен соответствовать размеру поперечного сечения витков вашего будущего пружинного изделия;
  • обычную газовую горелку;
  • инструмент, который обязательно есть в каждой слесарной мастерской;
  • слесарные тиски;
  • печь, в качестве которой может быть использовано и нагревательное устройство бытового назначения.

Навивать спираль легче с помощью приспособлений, конструкция которых зависит от размеров и жесткости пружины

Проволоку, если ее диаметр не превышает 2 мм, можно не подвергать предварительной термической обработке, так как ее легко согнуть и без этого. Перед тем как наматывать такую проволоку на оправку требуемого диаметра, ее необходимо разогнуть и тщательно выровнять по всей длине намотки.

Выбирая диаметр оправки, следует учитывать размеры пружины, которую вы собираетесь сделать в домашних условиях. Чтобы компенсировать упругую деформацию проволоки, диаметр оправки выбирают несколько меньше, чем требуемый размер внутреннего поперечного сечения будущего изделия.

Приспособление для навивки спиральной пружины

В том случае, если диаметр проволоки, из которой вы своими руками собираетесь сделать пружину, больше 2 мм, ее необходимо предварительно отжечь, так как без такой процедуры выравнивать ее и навивать на оправку будет затруднительно.

Пошаговая инструкция

Шаг 1

Первое, что необходимо сделать, если вы собираетесь изготовить пружину своими руками, – это подобрать материал для такого изделия. Оптимальным материалом в данном случае является другая пружина (главное, чтобы диаметр проволоки, из которой она изготовлена, соответствовал поперечному сечению витков пружины, которую вам надо сделать).

Подбирая материал от старой пружины, вы будите уверены, что проволока сделана из закаленной высокоуглеродистой стали

Шаг 2

Отжиг проволоки для пружины, как уже говорилось выше, позволит вам сделать ее более пластичной, и вы без особого труда сможете выровнять ее и намотать на оправку. Для выполнения такой процедуры лучше всего использовать специальную печь, но если таковой нет в вашем распоряжении, то можно воспользоваться любым другим устройством, растапливаемым дровами.

В такой печи необходимо разжечь березовые дрова и, когда они прогорят до углей, положить в них пружину, проволоку от которой вы собираетесь использовать. После того как пружина раскалится докрасна, угли надо сдвинуть в сторону и дать нагретому изделию остыть вместе с печью. После остывания проволока станет значительно пластичней, и вы без труда сможете работать с ней в домашних условиях.

Шаг 3

Ставшую мягкой проволоку следует тщательно выровнять и начать наматывать на оправку требуемого диаметра. При выполнении такой процедуры важно следить за тем, чтобы витки располагались вплотную друг к другу. Если вы никогда не занимались намоткой пружин ранее, можно предварительно посмотреть обучающее видео, которое несложно найти в интернете.

Для намотки небольшой пружины можно использовать шуруповерт

Шаг 4

Чтобы ваша новая пружина обладала требуемой упругостью, ее необходимо закалить. Такая термическая обработка, как закалка, сделает материал более твердым и прочным. Для выполнения закалки готовую пружину надо нагреть до температуры 830–870°, для чего можно использовать газовую горелку. Ориентироваться на то, что требуемая температура закалки достигнута, можно по цвету раскаленной пружины: он должен стать светло-красным. Чтобы точно определить такой цвет, также ориентируйтесь на видео. После нагрева до требуемой температуры пружину необходимо охладить в трансформаторном или веретенном масле.

Цвета каления стали

Шаг 5

После закалки пружину следует выдержать в сжатом состоянии на протяжении 20–40 часов, а затем обработать ее концы на точильном станке, чтобы сделать изделие требуемого размера.

После выполнения всех вышеописанных процедур пружину, которую вы сделали своими руками, можно начинать использовать по назначению.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Как изготовить и закалить пружину в домашних условиях

Практически каждый домашний мастер знает, что почти из любой проволоки возможно сделать пружину и с успехом ее использовать в быту. В основном проблем с самостоятельным изготовлением детали не возникает. Однако иногда возникают ситуации, в которых необходимо сделать либо пружину нестандартных габаритов, либо придать ей повышенную прочность и упругость. Для этого следует прибегнуть к операциям термообработки. Закалить пружину в домашних условиях вполне реально. Само собой, что самодельную деталь не стоит использовать в особо ответственных устройствах, работающих при повышенной нагрузке. Для таких целей рекомендуется использовать пружины, изготовленные в заводских условия. Но для домашнего применения в устройстве, работающем в облегченном режиме рассматриваемая технология вполне подходит.

Необходимые инструменты и материалы

Для того, чтобы изготовить и закалить пружину из проволоки своими руками необходимо:

  • Стальная проволока. Диаметр подбирается исходя из необходимых характеристик будущего изделия.
  • Обыкновенная газовая горелка.
  • Слесарный инструмент: пассатижи, молоток и т.п.
  • Тиски.
  • Печка. Это может быть, при ее наличии, специальная или же обычная бытовая.

Облегчить процесс навивания спирали способны дополнительные приспособления, которые подбираются индивидуально в соответствии с размерами и жесткостью пружины.

Если использование и закалка предполагается из проволоки диаметром меньше 2 миллиметров, то она может предварительно не нагреваться. Она без проблем будет гнуться и без этой операции. Однако при этом до начала намотки рекомендуется ее разогнуть ее по всей длине и полностью выровнять.

При использовании проволоки диаметром более 2 миллиметров ее следует до начала работы обжечь. Без данной операции выровнять и навить ее будет проблемно.

Особенности операции

  • Верно подобранная основа является залогом успеха. В заводских условиях для изготовления применяется сплав цветных металлов (65Г, 60ХФА, 60С2А, 70СЗА, Бр. Б2), легированная или углеродистая сталь. Во время домашнего изготовления оптимальной основой будет старая пружина необходимого диаметра.
  • Для отжига лучше всего подойдет особая печь. При отсутствии таковой подойдет из кирпича или металла.
  • Для охлаждения после нагрева рекомендуется применять трансформаторное масло. При его отсутствии подойдет веретенное.

Последовательность действий

1. Прежде, чем закалить проволоку для пружины следует проверить материал основы и убедиться, что используемая проволока углеродистой стали.

2.  Процедура отжига, как сказано ранее, способна добавить пластичности. Это облегчит процесс выравнивания и намотки на оправку. Для этого можно особую печь или любую подходящую. В быту закалять возможно в наиболее подходящей конструкции (металлической или кирпичной). Для этого разжигается обычный костер и после в уголь помещается будущая пружина. После нагрева заготовки докрасна проволоку нужно изъять и позволить остыть естественным путем. Остывшая проволока будет существенно мягче и с ней можно будет комфортно работать.

3. Размягченную проволоку следует полностью выровнять и приступить к намотке на оправку подходящего диаметра. Во время проведения процедуры нужно контролировать плотное расположение витков друг к другу. Для упрощения можно пользоваться шуруповертом.

4. Для придания требуемой упругости потребуется провести закаливание. Благодаря этой термической обработке деталь получается более твердая и прочная. Закалка пружин предполагает их прогрев до температуры от 830 до 870 градусов. Для этого допускается пользоваться газовой горелкой. Ранее уже мы говорили про закалку металла в домашних условиях.

Дома вряд ли сыщется подходящий термометр, которым возможно точно определять температуру детали. Поэтому можно ориентироваться по цвету металла. Когда необходимая температура достигнута заготовка станет светло-красной. Рекомендуем посмотреть видео с подробным рассказом о температуре нагрева. После этого пружина помещается в охлаждающую среду (масло).

5. После закаленную пружинку требуется подержать в сжатом состоянии. Для этого необходимо от 20 до 40 часов.

6. В завершение провести обработку и подгонку до требуемых размеров.

Верное проведение подобного упрочнения позволит с успехом использовать пружину в домашних механизмах.

oxmetall.ru

сжимающая, коническая, торсионная и натяжная своими руками

При создании различных устройств очень полезно иметь под рукой пружины. Само собой возникает вопрос: сколько, какого типа и размера могут понадобиться в следующий раз и как сделать пружину своими руками?

При этом иногда возникает ситуация, когда сложно найти пружину, которая идеально соответствует твоим требованиям. Так почему бы не сделать свою собственную?

Создание пружин может показаться пугающим, но при помощи базового инструмента и с простой инструкцией каждый из вас сможет создать ее.

В этой статье я покажу вам, как сделать некоторые из них, сначала самые простые, а затем я перейду к некоторым «продвинутым» инструментам, но это не добавит процессу создания сложности.

Шаг 1: Типы

Вот несколько из множества типов пружин, которые мы научимся делать. Слева направо:

  • Натяжная
  • Сжимающая
  • Коническая
  • Торсионная

Шаг 2: Начнём работу при помощи базовых инструментов

Вы сможете начать создавать множество разных типов при помощи инструментов, обозначенных в списке:

  • штырь диаметром 1.4 см
  • струна для пианино или проволока
  • плоскогубцы с кусачками
  • пила
  • зажимы
  • беспроводная дрель

Шаг 3: Обрежем штырь

Сначала возьмите деревянный штырь и обрежьте его до длины примерно 12 см. Затем прорежьте в одном из его концов паз, он будет предназначаться для струны. Штырь диаметром примерно 1.4 см подойдёт лучше всего потому, что он хорошо крепится в патроне дрели.

Шаг 4: Создание натяжной пружины

Беспроводные дрели хороши тем, что можно настраивать скорость их вращения. Для безопасности всегда пользуйтесь плоскогубцами — если провод соскочит, то он может порезать вам руки.

Закрепите дрель на столе при помощи зажимов. Одна рука лежит на кнопке включения дрели, а вторая зажимает плоскогубцы. Проворачивайте дрель столько, сколько вам нужно, пока не добьётесь необходимого количества витков. Во время намотки удерживайте шнур под напряжением, и пружина будет поворачиваться лучше.

Шаг 5: Сгибание струны

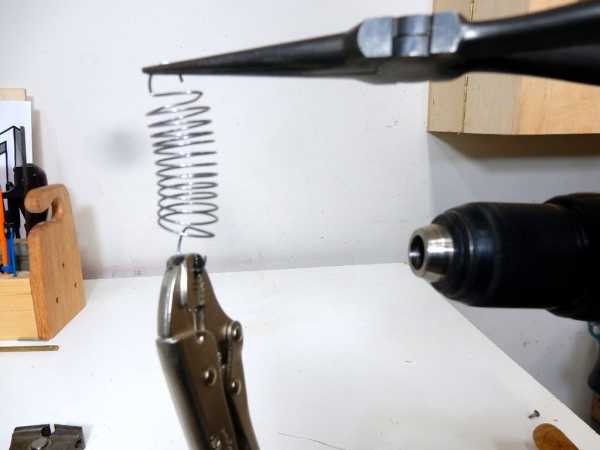

После намотки, я согнул плоскогубцами оставшиеся кончики и получил натяжную пружину. Экспериментируя, вы можете добиться различных размеров петелек.

Шаг 6: Сжимающая

Для нее потребуется более длинный штырь, в котором также будет вырезан паз. Во время намотки, отмеряйте расстояние между витками на глаз. Это потребует от вас практики, но занятие на самом деле очень занимательное.

Когда пружина была готова, я провел тест (см. последнюю фотографию). Я поместил ее на штырь, придавил её сверху небольшим деревянным бруском и быстро отпустил — брусок выстрелил до потолка.

Шаг 7: Коническая

Коническая делается при помощи дрели и ленточной шлифовальной машины.

Используя ту же технику намотки, я посадил струну в пазик на штыре. Когда пружина была полностью намотана, я обрезал её концы, и коническая пружина была готова. Ее я сделал дважды, и второй вариант вышел более хорошим.

Шаг 8: Торсионная

Для изготовления торсионной я использовал латунный стержень, так как деревянный штырь не выдерживал нагрузки и ломался. Чтобы создать пружину, сделайте несколько витков и оставьте прямой участок струны с обоих концов. Изогнув концы струны, вы создадите хорошую торсионную пружину.

Шаг 9: Заключение

На фотографиях вы видите сжимающую и набор различных пружин, которые я сделал в домашних условиях.

Я надеюсь, изготовление окажется для вас простым занятием и поможет вам сделать множество интересных проектов. Если вы используете их постоянно, то это также сэкономит вам деньги.

masterclub.online

Как сделать пружину: пошаговая инструкция и рекомендации

Как утверждают специалисты, изготовить пружину с высокими эксплуатационными характеристиками и с соблюдением всех необходимых параметров возможно только на специальном заводском оборудовании. Тем не менее сам технологический процесс не представляет собой ничего сложного.

Вопрос, как сделать пружину в домашних условиях, достаточно актуальный. Обусловлено это тем, что бывают ситуации, когда под рукой у домашнего мастера может не оказаться пружины нужного диаметра. В таком случае изготавливать ее приходится самостоятельно. Как сделать пружину своими руками? Какие для этого понадобятся инструменты? Информацию о том, как сделать пружину в домашних условиях, вы найдете в данной статье.

Что понадобится для работы?

Перед тем как сделать пружину, нужно обзавестись следующими расходными материалами и оборудованием:

  • Стальной проволокой.
  • Слесарными тисками.
  • Обычной газовой горелкой.
  • Оправкой, на которую будет наматываться проволока.
  • Термической или бытовой печью.

О проволоке

Желательно, чтобы это была закаленная высокоуглеродистая сталь. Можно воспользоваться специальными углеродистыми и легированными или цветными сплавами: 60ХФА, 70С3А, 65Г, 60С2А и др. Судя по отзывам, многие домашние умельцы переделывают старые ненужные пружины. Данный способ считается самым оптимальным, поскольку в таком изделии обычно используется проволока с отличными техническими характеристиками.

О диаметре

Как сделать пружину? Какой диаметр проволоки выбрать? Специалисты рекомендуют использовать расходный материал с диаметром не более 0,2 см. Ввиду того что такая проволока легко гнется, для нее не требуется предварительная термическая обработка. Перед наматыванием на оправку она разгибается и тщательно выравнивается. При выборе диаметра для оправки следует исходить из размеров будущей пружины. Иными словами, нужно учитывать внутреннее поперечное сечение изделия. Многие мастера компенсируют упругие деформации проволоки, подбирая оправки заведомо меньшего диаметра. При работе с проволокой толще 0,2 см часто возникают трудности при наматывании ее на оправку. В таком случае придется выполнить ее предварительный отжиг.

С чего нужно начать?

Специалисты рекомендуют использовать проволоку от какой-либо старой пружины, диаметр которой не устраивает владельца. Мастеру останется только ее выровнять и намотать на оправку с сечением нужного размера. Для этого проволока должна быть абсолютно ровной. Она будет намного пластичнее, если ее обработать в специальной печи. При отсутствии таковой подойдет любое другое устройство, которое можно растопить с помощью дров. Как утверждают опытные мастера, достаточное количество тепла для обжига дает береза. После растопки печи нужно дождаться, чтобы в ней прогорели дрова. Оставаться должны одни угли. В них следует положить старую пружину. Если изделие достаточно раскалилось, оно приобретет красный цвет. Теперь пружину можно отодвигать в сторону, чтобы она остывала на воздухе. После этой процедуры метал станет пластичным и с ним легко будет работать.

Как сделать пружину?

Дождавшись, когда старое изделие достаточно остынет, приступают к его разматыванию. На оправку следует наматывать абсолютно ровную проволоку. Тем, кто не знает, как сделать пружину, специалисты рекомендуют располагать витки вплотную. На данном этапе мастеру придется приложить физическое усилие. Оправка зажимается в слесарных тисках.

Работать будет гораздо легче, если использовать плоскогубцы. Судя по отзывам опытных мастеров, очень часто у новичков возникают трудности при подборе размера оправки. Не исключено, что работать придется не с одной оправкой, а с несколькими с различными сечениями. Диаметр для самодельной пружины в таком случае подбирается опытным путем.

Закалка изделия

Тому, кто интересуется, как сделать пружину самому, опытные мастера советуют также уделить внимание ее закаливанию. Данная процедура заключается в термической обработке изделия с целью придать ему требуемую упругость.

Пружина, прошедшая закалку, по сравнению со своим первоначальным состоянием становится гораздо тверже и прочнее. Термообработка выполняется в специальных печах при температуре от 830 до 870 градусов. Справиться с этой работой можно также и в домашних условиях при помощи обычной газовой горелки. Поскольку температурные датчики в таких устройствах обычно отсутствуют, домашнему умельцу контролировать процесс придется визуально. В качестве ориентира можно использовать цвет раскаляемого изделия. Металл при нагреве до 800 градусов становится вишнево-красным. Это значит, что вынимать изделие из печи пока рано. Если пружина достаточно нагрелась (870 градусов), она станет светло-красной. Теперь ее следует охладить. Для этой цели подойдет трансформаторное или веретенное масло. В специальных заводских термических печах металлы подвергаются нагреву до 1050 градусов. Изделия при таком температурном режиме приобретают оранжевые оттенки.

Завершающий этап

После процедуры закаливания пружину следует сжать и оставить в таком положении на двое суток. Затем, используя точильный станок, обрабатываются ее концы. Это придаст кустарному изделию требуемый размер. После выполнения всех вышеперечисленных действий пружина считается готовой к эксплуатации. Как утверждают специалисты, кустарные самоделки не сравнить с аналогичными изделиями заводского производства.

Тем не менее нестандартные пружины широко используются в различных механизмах. Если их эксплуатировать в щадящем режиме, то пружины прослужат достаточно долго.

fb.ru

Изготовление пружины в домашних условиях — Навивка пружины своими руками

Многие из нас сталкивались с ситуацией, когда появлялась необходимость в изготовлении своими руками пружины для той или иной домашней утвари.

И некоторые граждане не знают, как очень просто можно сделать такую пружину даже в не очень подходящих для этого домашних условиях с помощью простейших приспособлений.

Потребности в навивке пружин могут быть самые разные. Допустим, иногда требуется изготовить нихромовую спираль ТЭНа для какого-либо старинного нагревателя, которую и пружиной-то назвать можно с очень большой натяжкой из-за ее чрезмерно низкой упругости. Но принцип ее изготовления ничем не отличается от навивки пружины из стальной закаленной проволоки.

Подобные спирали меня неоднократно просила изготовить соседка-портниха к нагревателям пары тяжеленных утюгов с чугунными грузами, отлитыми, наверное, еще во времена Ивана Грозного. Оказывается, в домашних условиях современным легким утюгом невозможно прогладить швы сшитого пальто.

Для изготовления в домашних условиях похожей пружины ТЭНа вплотную виток к витку навивают спираль из нихромового провода, затем ее растягивают так, чтобы навитые витки были разнесены по длине. То есть они не должны, соприкасаясь, контачить друг с другом. Поверх витков спирали надеваются изоляторы из керамических чашечек перегоревшей пружины из нихромовой проволоки.

Но перед навивкой нагревательной пружины длина нихромового провода должна быт строго отмерена, исходя из расчетного сопротивления проходящего через него тока. В противном случае спираль так тщательно изготовленной нами токопроводящей пружины может либо слабо нагреваться, либо быстро сгорит.

Пружины к старым ТЭНам легко изготовить в домашних условиях из сравнительно мягкой проволоки, обладающей большим удельным сопротивлением проходящему сквозь нее току. При этом не потребуется каких-то специальных приспособлений.

Для изготовления пружины к электронагревателю берем новую нихромовую проволоку того же, что и в ТЭНе диаметра и, пропуская ее с натягом между пальцами руки, наматываем новую спираль вокруг круглого проволочного прутка.

При этом следует подобрать пруток с диаметром на четверть меньше, чем у витков сгоревшего нагревателя, так как вновь намотанная пружина примерно на эту величину с увеличением диаметра витков обязательно разовьется.

Очевидно, для изготовления в домашних условиях новой пружины следует взять нихромовый провод той же длины, что был намотан до этого на ТЭНе. Для этого старую спираль следует вытянуть и замерить ее длину, либо произвести совсем несложные расчеты, привязанные к удельному сопротивлению высокоомного намоточного провода и мощности нагревательного устройства.

И для удобства навивки пружины на торце прутка следует сделать пропил. В домашних условиях пропилить в прутке паз можно даже обломком ножовочного полотна по металлу. Подробности читайте ниже.

Как самостоятельно сделать пружину

Взглянув на эскиз под заголовком статьи, можно и без лишних подсказок догадаться, как в домашних условиях можно самостоятельно сделать пружину из упругой стальной проволоки, обладающей малым коэффициентом деформации.

На рисунке под цифрой «2» показаны «губки» тисков, через которые нам потребуется с усилием протянуть проволоку при изготовлении пружины своими руками.

Цифрой «3» обозначены две тонкие пластины, приклеенные изнутри тисков к «губкам», которые можно самостоятельно сделать перед навивкой пружины из твердой пластмассы наподобие гетинакса. Тогда в них при намотке витков пружины не будет прорезаться канавка.

Но, если для изготовления пружины вы воспользуетесь настольными тисками с гладкими прижимными губками, то пластины между ними ставить не обязательно.

Цифрой «4» обозначена стальная упругая пружинная проволока. Цифре «5» присвоена самому поворотному устройству, на штоке которого и будет навиваться пружина.

Самодельное поворотное устройство представляет собой уменьшенную копию ручки запуска мотора автомобиля, которое можно тоже сделать самостоятельно из сварочного электрода или жесткой проволоки нужного диаметра.

Посредине торца штока должна быть обязательно пропилена прорезь (смотрите позицию «1»). Иначе мы не сможем закрепить конец проволоки, для того чтобы начать изготовление пружины. Пропил в торце штока перед намоткой пружины можно сделать шлицовкой или ножовкой по металлу.

Для того чтобы сделать пружину из сравнительно толстой проволоки, изгиб вертикальной составляющую ручки (обозначена цифрой «5») следует удлинить. Тогда увеличится плечо ручки и будет полегче работать нашему собственному плечу.

Ручку для самостоятельной навивки небольшой пружины можно сделать из обычного длинного гвоздя, обрезав его с двух сторон и согнув так, как показано на эскизе.

Если диаметр гвоздя мал, а нам требуется сделать пружину большего диаметра, то на шток ручки (рабочая горизонтальная часть) следует надеть нужной толщины трубку.

В торце трубки следует сделать пропил для захода проволоки и производить изготовление пружины обычным порядком.

Для удобства навивки пружины большой зазор между внутренним диаметром трубки и диаметром штока ручки можно выбрать, намотав на шток "заводилки" бумажную полосу. Последний оборот бумаги приклеивается. Далее на рулон бумаги надевается трубка.

Следует иметь в виду, что снятая со штока, сделанная из упругой проволоки пружина, слегка развивается, после чего ее диаметр может увеличиться на 15-30%. Все будет зависеть от качества закалки провода и усилия, которое будет приложено при навивке пружины.

Чем мягче провод и больше будет приложено усилие при протяжке его между губок тисков, тем меньше разовьется и самостоятельно изготовленная пружина.

Навивка пружины своими руками

Перед навивкой своими руками пружины стальную проволоку (допустим, гитарную струну) следует выпрямить. Для этого с сильным натягом несколько раз проведите ее за какой-нибудь круглой металлической поверхностью.

Далее попробуем сделать пружину своими руками с нуля. Для этого конец проволоки сгибаем пассатижами под прямым углом и вставляем в торцовую прорезь штока ручки (позиция «1») Кончик проволоки не должен выступать за пределы прорези в штоке, иначе при намотке витков он будет постоянно упираться в «губки» тисков.

Первый виток пружины, не имея должного опыта в навивке пружин, можно намотать тоже с помощью пассатижей. Затем проволоку заводим между приклеенных на «губки» тисков гетинаксовых пластин, кладем шток на тисы, сводим вместе «губки» тисков.

От усилия, с которым мы затянем в тисках провод, будет зависеть величина, на которую полностью сделанная своими руками пружина после навивки разовьется, увеличив тем самым свой диаметр.

Проволока в тисах должна быть затянута туго, но усилия, приложенного к рычагу «5» ручки, должно вполне хватать для того, чтобы провод можно было протянуть сквозь губки тисков.

Далее начинаем вращать ручку. Удобнее, если ее направление вращения будет таким же, что и на рисунке (от себя по часовой стрелке). Тогда мы сможем отслеживать визуально, как ложатся витки при изготовлении пружины.

Еще раз взглянем на эскиз. На нем четко видно, что три первых навитых витка пружины легли рядом. Такая пружина может работать только на растяжение.

Таким способом можно навит пружину своими руками на автомате, если провод ровный. В крайнем случае, со стороны торца (захода конца провода) шток можно слегка прижать каким-нибудь металлическим предметом.

Следующие пять витков на пружине навиты с определенным шагом. То есть между витками существует зазор. Подобные пружины могут работать как на растяжение, так и на сжатие. Рыбаки могут пружину на сжатие применить при изготовлении своими руками удочки для зимней рыбалки.

Шаг между витками в процессе навивки пружины можно задать тоже очень легко. Для этого в точке выхода проволоки из «губок» тисков проложите пластину нужной вам толщины и продолжите навивку пружины.

Увеличение диаметра навитой пружины

На этом же штоке в виде автомобильной заводной ручки можно навить пружину большего диаметра, как продолжение уже намотанных витков. Для этого, не раскручивая тисков, вытащим шток из пружины, которая тут же несколько разовьется. Но нас это не должно смущать.

Далее наденем на шток трубку прорезью к выходящей из тисков проволоке. Затем шток заведем в намотанные витки пружины малого диаметра, в прорези штока закрепим заход пружины. То есть опять заведем в прорезь на конце "заводной" ручки согнутый под прямым углом конец проволоки.

Затем заведем проволоку в прорезь на торце трубки с большим, чем на штоке, диаметром и начнем вращать ручку. Естественно, несколько оборотов до натяжения проволоки будут пустыми и только после этого провод начнет навиваться на насаженной поверх штока трубке.

Сделав одним из предложенных выше способов пружину (с некоторым запасом) нужной длины, снимаем ее со штока или трубки. Далее изготовленную пружину следует подогнать по длине. Здесь мои советы упираются только в применение трехгранного надфиля с алмазным напылением.

Нужную чистоту подрезанных конечных витков изготовленной пружины можно получить тоже с помощью надфиля с очень твердым покрытием, либо с применением бруска.

99ll.ru

Пружины для мозгоподелок своими руками

Перевел SaorY для mozgochiny.ru

Привет всем мозгочинам! Хорошо, если нужные для ваших проектов пружины можно прикупить в магазине, но и тогда, сколько нужно их иметь в запасе, и какого размера и типа? К тому же покупные пружины порой подходят, а иногда очень трудно найти нужную, поэтому неплохо бы научиться делать их своими руками и эта статья поможет в этом!

Изготовление пружин хоть и кажется чем-то пугающим, но имея основные подручные инструменты и несложные знания любой самодельщик их может сделать. В этом руководстве я расскажу вам, как сделать некоторые пружины, сначала легким способом, а потом уже с помощью более разнообразного инструмента, но тоже не сложно.



Шаг 1: Типы пружин

На фото представлены несколько типов пружин, которые я покажу как сделать.
Слева — пружина растяжения, далее пружина сжатия, коническая пружина и пружина кручения.



Шаг 2: Основной способ

В первом и самом простом способе создания мозгопружин используются инструменты и материалы, показанные на фото. Используя их можно безопасно изготовить самые разнообразные пружины, и это:
— деревянная палочка диаметром 1.2см
— фортепьянная струна
— плоскогубцы с «опцией» откусывания проволоки
— ножовка
— струбцина
— шуруповерт



Шаг 3: Подготовка деревянной палочки

От деревянной палочки отрезаем часть длиной около 13см, и на одном из торцов делаем прорезь, в которую будет вставляться струна. Хорошо для этого подойдет палочка диаметром 1.2см, так как она отлично входит в патрон шуруповерта. Палочка меньшего мозгодиаметра не подойдет — она не сможет удержать фортепьянную струну.



Шаг 4: Изготовление пружины растяжения

Для наших целей лучше подходит шуруповерт, нежели дрель, потому что можно контролировать скорость вращения. В целях безопасности всегда пользуйтесь плоскогубцами, так как струна может спружинить и поранить вас!

Сначала струбциной крепим шуруповерт к верстаку, затем одной рукой контролируя кнопку включения шуруповерта, а другой удерживая мозгоплоскогубцы, накручиваем витки пружины, столько, сколько вам необходимо. Во время подачи струны плотно натягиваем ее, так пружина получится более качественной.



Шаг 5: Загиб концов

Накрутив пружину, с помощью плоскогубцев загибаем ее концы и получаем готовую пружину растяжения. Экспериментируя подобным образом можно получить пружины различных размеров.



Шаг 6: Пружина сжатия

Для создания пружины этого типа понадобится более длинная палочка, но тоже с прорезью на торце. При ее намотке между витками необходимо держать определенное расстояние, контролируется которое «на глаз», возможно придется немного попрактиковаться для получения качественной пружины, но мозгозанятие это довольно интересное.

Изготовив такую пружину я опробовал ее — надел ее на деревянный стержень, а сверху поместил небольшой блок. Когда я нажал на него и отпустил, блок «пулей» улетел к потолку.



Шаг 7: Коническая пружина

Коническую палочку можно сделать при помощи шуруповерта и шлифовального станка.

Применяя всю ту же мозготехнику, струна заправляется в прорезь конусообразной палочки, а затем происходит намотка. После того, как пружина намотана, обрезаются ее концы, и все, коническая пружина готова.

Чтобы получить качественный конус пружины я намотал две таких, и вторая получилась лучше.



Шаг 8: Пружина кручения

Для создания этой пружины я был вынужден использовать латунный стержень с прорезью, так как деревянный не выдерживал.

Чтобы сделать пружину кручения достаточно накрутить несколько катушек на необходимом вам расстоянии между ними. После этого, немного подогнув концы вы получите готовую пружину кручения.



Шаг 9: И в заключение



На фото показана пружина сжатия, которую я сделал с помощью латунного стержня, и еще несколько других, разных размеров.

Думаю, что данная мозготехника изготовления пружин не сложная, и надеюсь вам она пригодится в ваших самоделках. К тому же, она поможет сэкономить, если вам понадобится много пружин.

Благодарю за внимание и удачи в мозготворчестве!

(A-z Source)


ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About SaorY

mozgochiny.ru

Как сделать пружину своими руками

Пружину, которая будет долго служить и максимально эффективно выполнять свои задачи, можно изготовить не только на производстве. Да, там есть возможность полностью соблюсти весь производственный процесс, все его параметры, правильно выбрать характеристики всех технологических процессов (например, температуру закалки). Однако простую пружину для механизма, который работает в щадящем режиме, можно сделать и своими руками.

Для этого понадобятся следующие материалы:

  • непосредственно пружина и проволока подходящего для задуманного агрегата размера;
  • газовая горелка;
  • слесарный инструмент;
  • тиски;
  • бытовая или термическая печь.

Диаметр

Если диаметр проволоки не более 2 мм, то пружину можно сделать, не применяя термическую обработку. Для этого необходимо таким образом разогнуть проволоку, чтобы она стала абсолютно ровной, а затем с усилием намотать ее на оправку.

Что касается диаметра оправки, то он должен быть немного меньше, чем внутренний диаметр пружины, который вы хотите получить. Это необходимо для компенсации упругой деформации. Скорее всего, придется несколько раз разгибать и свивать пружину, попробовать оправки нескольких размеров, чтобы подобрать нужный диаметр. Между витками пружины сжатия расстояние должно быть немного большим, чем уже у готовой пружины. Два крайних витка должны хорошо и плотно прилегать друг к другу.

Если же диаметр пружины, которую вы хотите использовать как исходный материал больше 2 мм, то, прежде чем начинать с ней работу, ее нужно подвергнуть отжигу. Потому что без этой процедуры такую толстую проволоку невозможно выпрямить и навить.

  • В первую очередь нужно правильно подобрать материал для будущей пружины – это половина успеха. В производстве используются сплавы цветных металлов (65Г, 60ХФА, 60С2А, 70СЗА, Бр. Б2 и т.д.) или специальные стали (углеродистые или легированные). Если же вы решили сделать пружину самостоятельно, самым подходящим материалом для этого станет другая пружина нужного размера (обращать внимание нужно на диаметр проволоки, из которой она изготовлена).
  • Отжиг лучше всего проводить в специальной термической печи. Если же вам не удалось найти такую, то используйте кирпичную или металлическую. Разведите огонь на березовых дровах и в угли положите пружину. Подождите, пока она не раскалится докрасна, и пусть она продолжает лежать в печи до полного ее охлаждения. После такой процедуры отжига проволока станет пригодной для навивания.
  • Выпрямите ее и намотайте на оправку. Делайте это так, как описано выше. При процедуре изготовления пружины витки навивайте вплотную друг к другу.
  • Теперь закалите пружину, чтобы она не потеряла форму. Для этого ее необходимо нагреть до температуры 830-870 градусов и опустить в трансформаторное масло (можно использовать и веретенное). Естественно, что вы не сможете по приборам отслеживать нужную температуру, поэтому определяйте ее визуально по цвету нагретого металла. При температуре 830-900°С металл имеет светло-красный цвет. Если такой оттенок появился – пружина дошла до нужного состояния.
  • После закалки нужно сжать пружину до сжимания витков и оставить ее, не разжимая, на 20-40 часов. Затем сточите на точильном агрегате концы пружины и изделие готово.
  • Смотреть статью о заневоливании пружин.

    ohtaspb.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
