Как сделать ленточную пилу по дереву своими руками в домашних условиях

Любой хозяин стремится иметь всю необходимую технику. Это в основном касается тех людей, которые имеют частный дом. Ленточнопильный станок способен облегчить работу с материалами из дерева. В этой статье будет идти речь о том, как сделать ленточнопильный станок по дереву своими руками из имеющихся материалов.

Где применяются ленточнопильные станки



Ленточные станки применяются на лесопилках, в промышленности или домашнем хозяйстве. У них есть и преимущества, и недостатки, что не мешает им пользоваться довольно широко.

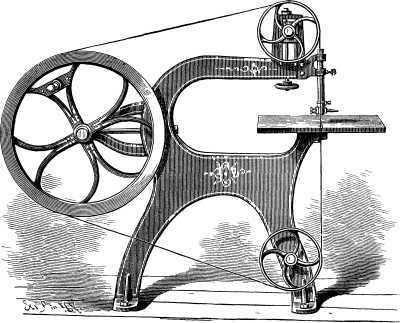

Устроен станок просто. К надежной раме закрепляется электрический двигатель и несколько шкивов. Далее устанавливается режущее полотно. Электрический двигатель обеспечивает работу всего изделия. Смотря какое установлено полотно, появляется возможность порезки древесины, металлов и пластиковых изделий.

Основные недостатки и преимущества ленточных станков



Ленточная пила по дереву своими руками изготавливается за небольшое количество времени. В этом процессе необходимо быть точным и выполнять требования чертежей. Вначале стоит понять, так ли подобный самодельный лобзик необходим. В этом вопросе смогут помочь недостатки и достоинства ленточной пилы.

Специалисты выделяют такие преимущества данных станков:

  • большая производительность;
  • маленькая отдача тепловой энергии;
  • хорошая скорость работы и точность отрезки;
  • возможность производства изделий по индивидуальным заказам;
  • для сборки ленточной пилы не нужно большого количества финансовых средств;
  • минимальное количество древесных отходов.

Такой станок, изготовленный в домашних условиях за пару дней, имеет некоторые недостатки. Подобным аппаратом можно сделать лишь продольные разрезы. Его конструктивные возможности не рассчитаны на иное. При работе ленточная пила способна вырабатывать большую вибрацию и шум. Также изделие имеет большие габаритные размеры. Для изготовления ленточной пилы своими руками необходимо применение дополнительного оборудования. Несмотря на все имеющиеся недостатки, подобное изделие способно принести много пользы человеку.

Типы ленточных пил

Перед сборкой ленточной пилы стоит изучить их виды. Специалисты различают такие виды подобных аппаратов:

  1. беззубые ленточные пилы: обладают большой производительностью и способны обрабатывать металлические изделия. Их особенность в том, что они обладают маленькими зубцами. Резка изделия происходит за счет большого нагрева и трения;
  2. зубчатые ленточные пилы: для обработки пластиковых изделий и дерева. Основной особенностью режущих полотен в подобных аппаратах считается их замкнутость;
  3. электроискровые ленточные пилы: используются в основном на больших предприятиях, на которых обрабатывается огромное количество древесины.

Материалы для изготовления ленточной пилы своими руками

Сделать всю конструкцию ленточной пилы из подручных средств не получится. Перед началом сборки необходимо приобрести следующие материалы:

  1. щиты из дерева или фанеры. Из них можно сделать шкивы, тумбу для станка и его раму;
  2. листы из металла для изготовления режущего полотна. Готовое изделие при желании можно просто приобрести;
  3. металлический прут и швеллер необходимы для сборки опорной рамы и оси, на которой можно закрепить шкивы;
  4. резиновые листы нужны для защиты изделий из дерева;
  5. качественный ремень, способный обеспечить вращение колес на аппарате;
  6. специальный клей, чтобы склеить определенные части изделия;
  7. элементы для крепежа деталей: болты, прокладки, шайбы и саморезы;
  8. специальные втулки;
  9. электродвигатель. Не стоит приобретать его за большие деньги. Главное, заранее определиться с мощностью ленточной пилы.

С помощью этих материалов довольно просто изготовить ленточную пилу своими руками в домашних условиях. Все необходимые чертежи подобной конструкции стоит рассматривать точно, проверяя каждую деталь. Схемы можно найти в сети.

Инструмент для изготовления ленточной пилы

Для сборки ленточной пилы в домашних условиях стоит заранее подготовиться. Специалисты рекомендуют иметь такие дополнительные инструменты:

Советы по изготовлению ленточной пилы

Можно теперь и подробнее описать изготовление ленточной пилы своими руками. В работе стоит придерживаться следующего порядка:

  1. перед сборкой этого аппарата в домашних условиях стоит найти хорошие и подробные чертежи станка. Они являются основным элементом качественного изготовления. Работа начинается с сооружения тумбы и стола. На них будет закрепляться весь механизм станка. Здесь пригодится дерево или фанерный щит;
  2. потом стоит вырезать из фанеры специальные шкивы, которые оклеиваются листами резины. Детали из дерева нужно хорошо отшлифовать и обработать смолой;
  3. далее изготавливается рама для всего аппарата. Стоит заранее просчитать ее форму, чтобы обеспечить надежное удержание режущей ленты. Из швеллера сваривается опорная рама и одевается ось из стали;
  4. шкивы необходимо надеть на ось с помощью специальных втулок, размещенных на ее разных концах. Все шкивы нужно обязательно правильно сбалансировать;
  5. чтобы лента не была подвержена вибрации, стоит использовать демпфер;
  6. к электрическому двигателю необходимо подсоединить все детали, которые будут приводиться в движение;
  7. дополнительно стоит изготовить направляющий механизм, который поможет подавать материал для обработки. Он делается из металлических уголков.

Как правильно настроить ленточный станок

Самодельная ленточная пила для обработки древесины обязана быть хорошо подготовлена к началу работы. Стоит ее заранее настроить и испытать. Ленту для резки необходимо устанавливать только под вертикальным углом. Даже маленький перекос способен поломать ленточную пилу и нанести вред здоровью работника. Режущая лента обязана быть натянута по максимуму. Для этого можно использовать главный шкив. С его помощью можно качественно отрегулировать ленточную пилу. Для изготовления ленточных пил лучше всего применять сварку. Это обеспечит устойчивость и особую прочность станка.

Основные проблемы при изготовлении станка

Для успешного выполнения некоторых видов работ может пригодиться дополнительное оборудование. Не каждый человек сможет выполнить сварочные работы или фрезеровку отдельных деталей. Вся конструкция обязана быть очень устойчивой. Также стоит учесть вес обрабатываемого материала. Многим людям понадобится помощь с прочтением чертежей.

Недостатком самодельного станка можно считать довольно широкий пропил. Специалисты советуют перед изготовлением ленточной пилы заранее найти весь необходимый инструмент и материалы.

Применение ленточной пилы

После окончания работ по изготовлению ленточной пилы необходимо научиться правильно с ней обращаться. Стоит соблюдать технику безопасности. При определенных обстоятельствах режущее полотно может просто лопнуть. Чтобы находиться возле работающего аппарата, необходимо быть полностью уверенным в надежности крепления.

Необходимо строго соблюдать такие правила эксплуатации ленточной пилы:

  1. при большом размере обрабатываемой заготовки стоит установить на станок пилу с крупными зубьями;
  2. лучше использовать режущие ленты универсального типа. Так пропадет необходимость смены полотна при обрабатывании различных материалов;
  3. до сборки станка стоит выбрать место, в котором он будет располагаться. В этом случае учитывается наличие проводки и размер комнаты. Обязательно, чтобы помещение имело хорошую вентиляцию;
  4. перед началом работ необходимо натянуть ленту для резки. Иначе ленточная пила не будет правильно работать и станет угрозой для здоровья человека;
  5. станок должен выключаться после 2 часов работы. Далее режущая лента обязательно снимается и сутки не используется;
  6. после окончания работ аппарат необходимо хорошо смазывать. Стоит подобрать для станка наиболее подходящее масло;
  7. необходимо каждый день проверять правильный развод режущих зубьев.

instrument.guru

Как сделать ленточную пилораму своими руками

Одним из самых мощных и нужных инструментов является ленточная пила. Этот надежный и проверенный временем помощник человека необходим в строительстве, при различных работах по частному дому, на даче. Домашние умельцы нередко делают ленточную пилораму своими руками. Её применяют для раскройки и порезки различных материалов, чаще всего древесины.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

  1. Обработка дерева.
  2. Резка камня.
  3. Работы по металлу.
  4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Подготовка к сборке пилорамы

Конечно, в наше время можно приобрести и уже готовые материалы, и промышленную заводскую ленточную пилораму. Но зачастую это связано с большими финансовыми затратами. Выгодней и практичней собрать ленточную пилу по готовым чертежам собственными руками. Это особенно актуально, если есть частный дом или гараж. В этом случае пилорама оправдана в бытовых условиях.

Для сборки собственной пилорамы необходимо иметь чертежи, режущее полотно, некоторые детали и изучить немного теории. На схеме должны быть отражены размеры и используемые материалы.

Выбор размера инструмента

Длина и ширина пилы зависят от соответствующих параметров станка. Для уточнения надо использовать рекомендации и инструкции к станку, а также чертежи ленточной пилы по дереву своими руками.

Общие рекомендации при выборе оптимального варианта:

  1. Для продольной резки применяют широкие ленточные пилы, поскольку они обладают максимально ровным пилением.

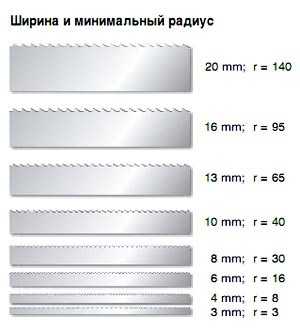

  2. Для тонких заготовок требуются тонкие пилы. Чем толще пила и тоньше деталь, тем больше шансов повредить заготовку.
  3. При резке скруглений или фигурном вырезании ширина режущего полотна должна быть меньше радиуса скругления. Ширина современных пил колеблется от 14 до 88 мм. Обычно для большинства работ достаточно 35—40 мм.

Значение разводки зубьев

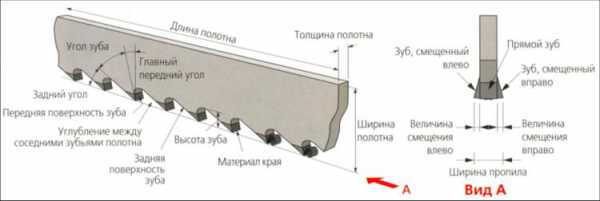

Шаг зубьев — это расстояние между острыми краями пилы. Для правильного и эффективного использования инструмента нужно придерживаться общих правил:

  • При обработке тонкого материала требуется пила, имеющая крупные зубья. При этом шаг зубьев должен быть равномерным.
  • Если поверхность резки длинная, то для распила должен подойти постоянный частый шаг.
  • Для порезки натуральных или синтетических полотен нужны полотна с переменными зубьями. Такая пила при работе с мягкой структурой не будет забиваться и скорость работы увеличится.

Качество порезки зависит от разводки зубов. Чем разводка качественней, тем меньше уровень вибрации и тем дольше прослужит сама пила:

  • Для работы с тонкими материалами или маленькими заготовками подойдет волнистый профиль.
  • Стандартный профиль используют при контурной порезке или обработке объемных деталей. Этот профиль имеет попеременное расположение резцов в разные стороны полотна, при этом один сегмент расположен в центре.
  • Зубцы, расположенные попарно в обе стороны, образуют переменный профиль. Он отличается пониженной нагрузкой на режущий край. Сам агрегат стоит дороже, но зато более прочный.

Перед приобретением конкретной пилы надо узнать существует ли возможность повторной заточки и сколько циклов может выдержать материал полотна.

В соответствии с материалом существует следующая классификация полотен:

  1. Биметаллические. Для работы с нержавейкой или прочными сплавами. Лента обладает повышенной прочностью.
  2. Алмазные. Это обработка каменного материала, различных минералов. Алмаз, кварц, мрамор.
  3. Твердосплавные. Резка труднообрабатываемых сплавов.
  4. Лента из инструментальной стали. Отличный выбор при порезке простых материалов. Этот вид полотен чаще всего используют в маленьких мастерских или домашних условиях.

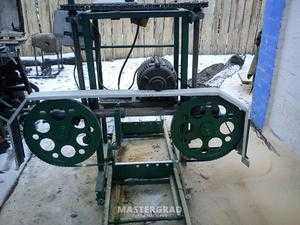

Изготовление самодельного устройства

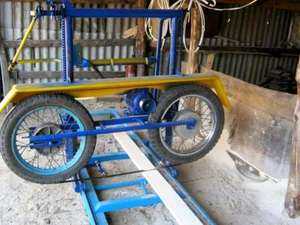

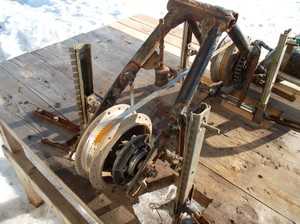

Основными элементами самодельной пилорамы являются рама, мотор и, собственно, пила. Хорошо зарекомендовали себя двигатели мощностью в 10 кВт. Мощность такого двигателя позволяет резать практические любые бревна.

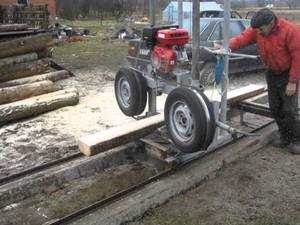

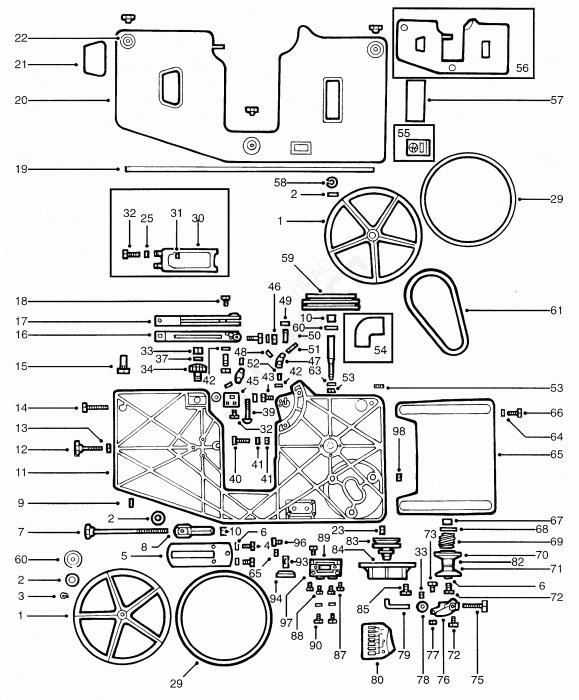

Бензиновый двигатель должен вмещаться в корпус самодельной ленточной пилы по дереву. На чертежах должны быть указаны допустимые параметры.

Для изготовления самодельной ленточной пилы потребуются следующие материалы:

  1. Щиты деревянные, фанерные листы. Они подойдут для изготовления рамы, шкивов и тумбы пилы.
  2. Листовая сталь. Из неё изготавливается режущее полотно. Можно приобрести готовое полотно в магазине.
  3. Стальной прут и швеллер. Шкивы устанавливаются на оси и опорную раму, изготовленные из этих деталей.
  4. Резина листовая. Нужна для создания защитного слоя деревянных деталей пилорамы.
  5. Ремень. Для передачи вращения от двигателя к колесам.
  6. Полиуретановый клей. Необходим для склеивания деревянных частей.
  7. Различные элементы крепежа. Кронштейны, болты, саморезы, шайбы, гайки.
  8. Электрический или бензиновый двигатель.

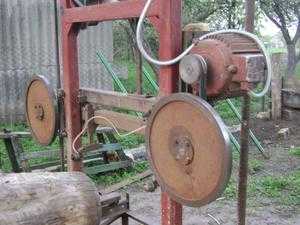

Шкивы при изготовлении самодельной ленточной пилорамы подойдут от любой техники. Их необходимый диаметр — около тридцати сантиметров.

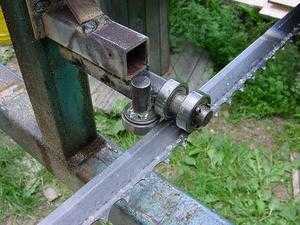

Из металлических труб изготавливаются направляющие. Несколько труб полудюймового диаметра и несколько чуть большего. В этом случае трубы большего диаметра свободно одеваются на трубы меньшего с зазором примерно 0.5 миллиметра.

Инструмент, который необходим:

Также может понадобиться фрезерный станок или сварочный аппарат.

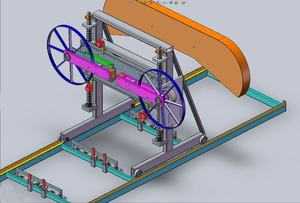

Перед началом работы нужно изучить дисковой пилорамы своими руками чертежи. Хороший чертеж способствует быстрому изготовлению пилорамы. Надо убедиться в наличии всех необходимых деталей.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства. При этом важно не торопиться и хорошо проверять качество соединений деталей.

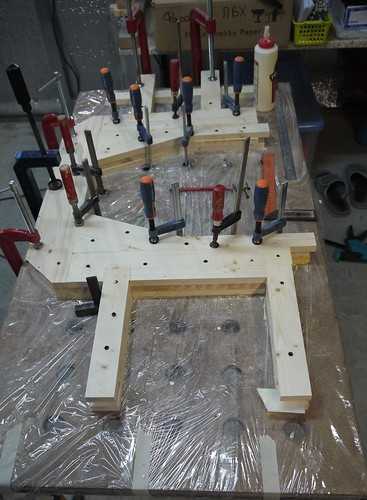

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

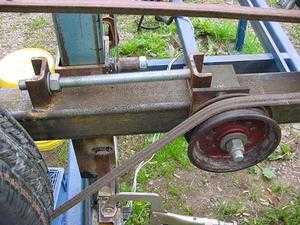

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

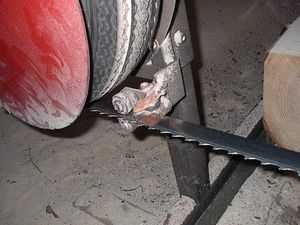

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

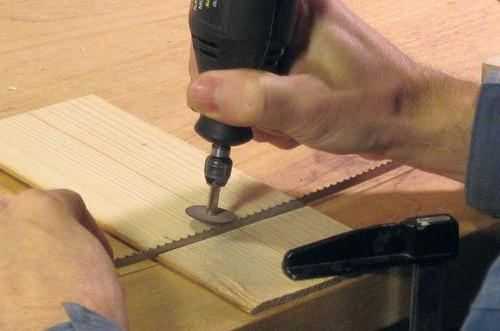

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Правила применения и техника безопасности

После изготовления и настройки можно использовать пилораму в работе, соблюдая определенные правила и технику безопасности.

Необходимо помнить, что полотно способно разорваться, лопнуть или соскочить. Поэтому при сомнениях в надежности крепления лучше находиться на некотором расстоянии от оборудования.

Существуют следующие правила эксплуатации электропилы:

  1. Размер зубьев пилы находится в прямой зависимости от обрабатываемой детали. Чем больше деталь, тем крупнее зубья полотна.
  2. Практичней всего использовать универсальные ленты. Тогда при смене обрабатываемого материала не нужно будет часто менять полотно.
  3. Нужно заранее подобрать место установки устройства. Обязательно должна поблизости находиться розетка и само место должно хорошо вентилироваться.
  4. Перед работой проверяется натяжение режущей ленты.
  5. Пилы не рекомендуется включать более чем на два часа подряд. После такой интенсивной работы ленту снимают со шкива и оставляют «отлеживаться» на двадцать четыре часа.
  6. Станок нуждается в регулярной смазке.
  7. Развод зубьев на пиле обязан быть правильным.

В результате правильной сборки появится нужный в хозяйстве инструмент, собранный по чертежам ленточной пилорамы своими руками. При небольшой сноровке работать на нем удобно и несложно. Тележкой подвозится исходный порезочный материал. На ложе кладется распилочный материал, фиксируется и при помощи пилы происходит обработка бревна или другого материала.

Самодельная ленточная пила нуждается в уходе и регулярных проверках. При сбоях или расслаблении крепежных элементов лучше приостановить работу и исправить замеченные недостатки. При эксплуатации устройства надо быть внимательным и осторожным.

obrabotkametalla.info

САМОДЕЛЬНАЯ ЛЕНТОЧНАЯ ПИЛА ИЗ ДЕРЕВА

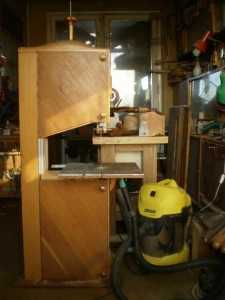

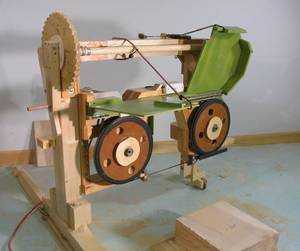

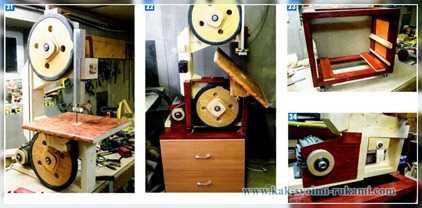

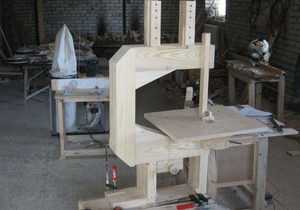

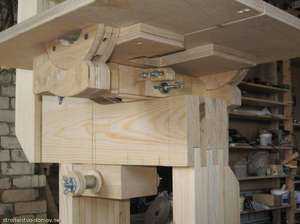

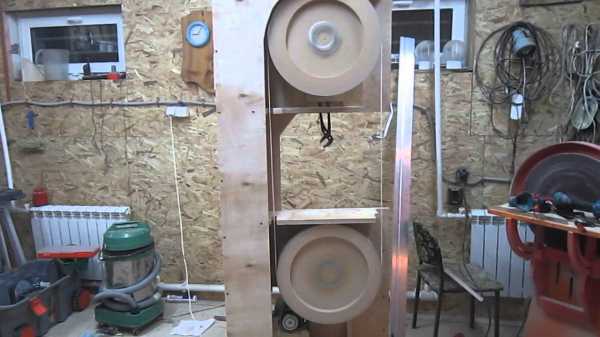

Фото 1.Самодельная ленточная пила

В предыдущем сообщении я упомянул свою самодельную ленточную пилу весьма полезную в токарных работах, например, для скругления чурбаков. Она описана в журнале Wood-мастер, 2011, №2 (легко можно найти в Интернете и скачать). Подчеркну, что пила была сделана 20 (!) лет назад и скорее по наитию, чем на основе каких-либо инженерных знаний (у меня их в принципе нет), но все это время служит мне верой и правдой. Сейчас, глядя на нее, я не вижу, что бы можно  было в ней улучшить или изменить. Просто, я создал бы другую – покрупнее, но опять, конечно же, из дерева – наилучшего материала для этой цели, но с рядом деталей из металла.

Пилу я создавал для своей небольшой мастерской в городской квартире (12м2) — отсюда относительно малые размеры пилы (1320х460х120 мм), но под сверхсложную задачу – распускать бревна толщиной до 250 мм на доски, конечно же, из твердого дерева. Мощность электродвигателя – 1,5 квт при скорости 2790 об/мин, скорость ленты -1000 м/мин (теоретическая), высота зева пилы – 250 мм, которая при указанных характеристиках реализуется полностью. Масса пилы около 60 кг.

Диаметр шкивов составляет 320 мм (главное, что я увеличил бы в будущей пиле, скажем, до 450 мм). Недавно заменил  все старые открытые подшипники на новые прецизионные (пылезащитные). Шум работающей пилы заметно снизился. Пила практически не требует ухода. Важной оказалась моя небольшая находка – заключить подшипники направляющих в металлические чашки, что снижает шум и порчу поверхности подшипников бегущей лентой, особенно  задних опорных. На фото 13 показан изуродованный задний опорный подшипник, проработавший пару месяцев без защитной чашки, которая потерялась при перевозке пилы на дачу.

В вышеупомянутой журнальной статье я подробно остановился на своих страданиях, связанных с пильными полотнами, и закончил ее гимном полотну с твердосплавными зубьями Tri-Master компании Lenox Tools(США) и следующими характеристиками: длина 2310 мм, ширина 12,7 мм, толщина 0,64 мм, шаг 8 мм (т.е.3 зуба на дюйм). Рано радовался: и года не прошло, как пила начала рваться и никакая сварка уже не помогала – полная усталость металла ленты вследствие его низкого качества.Обломок этого полотна с твердосплавными зубьями показан на фото14 в сравнении с биметаллическим полотном Sandvik (Швеция). Можно, конечно, свалить вину на слишком малый диаметр моих шкивов, на которых должна гнуться-перегибаться  на большой скорости лента, но, думаю, причина именно в качестве. Ведь у меня на этих же шкивах долго работают биметаллические ленты компании Sandvik (Швеция) с теми же физическими характеристиками (ну разве что потоньше на 0,04 мм) и не рвутся. При перегрузках, возникающих, например, при слишком крутых поворотах заготовки, лента просто слетает со шкивов.  Я не ухаживаю за своими лентами (не снимаю напряжений), только точу зубья. Таким образом, пришлось вновь вернуться к испытанным и надежным шведским пильным полотнам, благо когда-то купил целую бухту, хотя, конечно, эффективность пиления ниже, чем у крупнозубой твердосплавной ленты. Спаиваю ленты в кольцо сам с помощью купленного в США набора с серебряным припоем (более 70% Ag) и всем советую поступать также. Сейчас купить набор для пайки пильных лент по Интернету совсем просто, не то что в 1993 г. (Bandsaw blade brazing kit). Ленты с зубьями из пружинной или углеродистой стали для серьезных задач по моему опыту мало пригодны.

К недостаткам моей пилы можно отнести отсутствие подвижности у стола, но эта функция мне никогда практически не требовалась. При строительстве пилы у меня был знакомый токарь, выточивший для меня ряд  важных деталей, таких как посадочные гнезда для подшипников на шкивах, защитные чашки  для них и др. Ниже Вы можете увидеть галерею фотографий моей доморощенной пилы и ее узлов. Для увеличения щелкните по фото.

В настоящее время на YouTube размещено несколько видеороликов о самодельных ленточных пилах на русском языке. Можно порадоваться успехам наших кулибиных, но огорчает отсутствие  технических характеристик и демонстрации полных возможностей этих пил. Пилить дощечки под углами и делать  на них выкружные резы можно и с помощью других инструментов.Преимуществом ленточной пилы является не точность, а высокая эффективность пиления, связанная с тем, что нагрузки распределяются на большое число  зубьев пильного полотна. Именно толщина распиливаемого материала является главной   характеристикой ленточной пилы, которая у меня, к примеру, составляет  лишь 250 мм.  Конечно, мы живем в северной стране, где стволы деревьев, особенно фруктовых, редко превышают указанную толщину, да и на мой токарный станок не поставишь чурбак толще, скажем, 230 мм. Но надо иметь некоторый запас  эффективности пиления, чтобы не работать на пределе возможностей инструмента. Рассматривая представленные в Интернете проекты с этой точки зрения, нельзя пройти мимо выдающейся работы канадца Matthias Wandel (http://woodgears.ca/bandsaw), в которой подкупает  все, начиная со способа представления своих результатов  — НАУКА! ИНЖЕНЕРИЯ! Как минимум кандидатская диссертация. Поскольку проект выполнен из необычного материала — дерева, решение каждого узла оригинально, своеобразно и прямо не повторяет известные  решения в металле. Это относится и к способу посадки подшипников в деревянных  шкивах без металлических гнёзд и к упрощенным блокам направляющих пильного полотна и к безпружинному натягу полотна и многому другому. Отрабатывая свои инженерные решения, автор сделал две пилы разного размера: 14″ (356 мм) и 16″ (400 мм). Это — диаметры шкивов или ширина распиливаемой заготовки (что одно и то же) – главный параметр, по которому  различают модели ленточных пил в англоязычном мире. Мой интерес привлекла, конечно, более крупная пила, которую я бы и взял за образец, если бы вдруг решил сейчас строить новую ленточную пилу. Пила со шкивами диаметром около 400 мм — по-видимому, оптимальный вариант для небольшой мастерской. Автор показывает в своем видеоролике, как такая пила позволяет распускать на доски бревно клена толщиной около 270 мм при высоте зева 300 мм: идет не без труда. Я из такой пилы выжал бы значительно бо́льшую эффективность, заставив ее с бо́льшей легкостью пилить заготовки толщиной, скажем, 300 мм  и более, для чего увеличил бы мощность электродвигателя и скорость движения ленты, а также скорее всего перешел бы на более совершенные биметаллические или даже твердосплавные ленты. Думаю, что твердосплавная лента Tri-Master не отработала бы так быстро на более крупных шкивах (16″), как это случилось у меня. Кроме того, её, конечно, нельзя было так нещадно выкручивать при скруглении токарных заготовок, как делал я, сохраняя лишь  для долевого распила толстых заготовок (resawing). Из материалов канадского автора видно, что эта задача у него не на первом месте, в отличие от меня. Об этом свидетельствуют и его высказывания о твердосплавных лентах. Я с интересом наблюдаю за его работами около двух лет, но если бы мне пришлось сейчас строить новую ленточную пилу я бы в основном использовал свои привычные подходы, а не его. Ряд деталей я бы сделал как и раньше из металла, а не из дерева. Мне показалось, что автор избегает этот материал.





tokarpopov.ru

Ленточная пила своими руками: чертежи и советы по изготовлению

Ленточная пила своими руками: чертежи и советы по изготовлению

Для хорошего хозяина наличие всей необходимой техники - это счастье. Особенно важно иметь различные приспособления тем людям, которые живут в собственном доме. Например, самодельная ленточная пила существенно облегчит работу с деревянными изделиями. При этом, как уже понятно, аппарат можно соорудить самому из подручных материалов.

Сферы применения и конструкция агрегата

В принципе, устройство используется на лесопилках в промышленных или домашних условиях. Оно обладает определенными преимуществами и недостатками, однако применяется очень широко.

Устройство данного агрегата достаточно простое. На устойчивой раме крепится электродвигатель и шкивы. К ним присоединяется режущее полотно. Благодаря двигателю обеспечивается работа аппарата. В зависимости от типа полотна вы имеете возможность резать не только дерево, но и металлы, сплавы, полипропилен.

Преимущества и недостатки аппарата

Ленточная пила своими руками делается достаточно быстро. Естественно, при этом нужно соблюдать все требования чертежа и быть точным. Однако сначала следует определиться с тем, стоит ли ее делать. Для этого необходимо обязательно рассмотреть все плюсы и минусы агрегата. Итак, среди преимуществ можно выделить такие:

- Высокий уровень производительности.

- Низкая отдача тепла.

- Отличная точность работы, а также высокая скорость.

- Возможность изготавливать заготовки по индивидуальным параметрам. При этом вы можете резать не только по прямой, но и криволинейные изгибы.

- Для изготовления и использования инструмента вам не понадобится большое количество денежных средств.

- Ленточная пила, своими руками которую сделать не так уж и сложно, оставляет пропил небольшой ширины. Благодаря этому вы получаете минимум отходов. Это является очень важным для производства различных изделий из дерева.

Естественно, ленточная пила, своими руками которую можно сделать за несколько дней, не лишена недостатков. Например, таким устройством вы можете сделать только продольные распилы, так как его конструкция не позволит совершить что-то другое. В процессе работы станок может издавать сильный шум и вибрацию. Кроме того, аппарат имеет большие размеры. Если вы решили самостоятельно изготовить такой станок, то вам придется применять специальное оборудование.

Если вас не пугают недостатки, то такой аппарат может принести очень много пользы владельцу.

Какое полотно следует выбрать?

Ленточная пила своими руками может производиться из тех материалов, которые можно найти дома. Однако полотно придется покупать. Перед этим стоит определиться, какое именно оно должно быть. Для этого нужно знать, что вы собираетесь резать. Итак, существуют такие полотна:

1. Биметаллические. Они применяются для резки достаточно прочных сплавов, нержавейки. При этом вы можете быть уверены в том, что лента не лопнет.

2. Алмазные. Они используются, если необходимо обработать мрамор, гранит, кварц и другие самые твердые материалы.

3. Твердосплавные. Они могут быть применены для резки таких сплавов, которые достаточно сложны в работе.

4. Из инструментальной стали. Такие полотна чаще всего используются в домашних условиях или небольших мастерских. Они больше всего подходят для работы с простыми материалами.

Разновидности станков

Перед тем как начать изготовление ленточных пил, следует разобраться в их типах. Существует такая классификация аппаратов:

- Беззубые. Они обладают высокой производительностью и могут работать с металлом. Особенностью таких устройств является то, что они все-таки имеют небольшие зубцы. Работают они за счет трения и дополнительного нагрева.

- Зубчатые. Они могут использоваться для распила дерева или пластика. Особенностью полотен в таких устройствах является то, что они замкнутые.

- Электроисковые. Чаще всего они устанавливаются на крупных производствах, где нужно обрабатывать большое количество материала.

Какие материалы нужны для изготовления?

Нужно отметить, что не всю конструкцию можно соорудить из подручных средств. Поэтому перед тем как сделать ленточную пилу, следует собрать нужные детали:

1. Деревянные щиты, ДСП, МДФ или фанера. Из этих материалов изготавливается рама и тумба для пилы, а также шкивы.

2. Листовая сталь для производства режущего полотна или уже готовая деталь, которую можно приобрести в магазине.

3. Швеллер и стальной прут. Данные детали применяются для изготовления опорной рамы и оси, на которой будут устанавливаться шкивы.

4. Листовая резина. Она применяется для защиты древесины.

5. Прочный ремень, который будет обеспечивать вращение колес на станке.

6. Полиуретановый клей для соединения некоторых частей.

7. Крепежные элементы: саморезы, кронштейны, болты, шайбы и резиновые прокладки.

9. Электрический двигатель. Не следует покупать очень дорогую модель. Просто определитесь с тем, какую мощность должен иметь станок.

Таким образом, может быть сооружена ленточная пила своими руками. Чертежи этой конструкции следует делать, максимально точно рассчитывая каждый шаг. Естественно все схемы вы можете найти уже в готовом виде.

Необходимый инструмент

Для того чтобы начать изготовление ленточной пилы своими руками, необходимо подготовиться. Вам нужны такие инструменты:

- Резальный и точильный станок.

Естественно, могут понадобиться и другие инструменты. Например, фрезерный станок.

Инструкция по изготовлению и сборке аппарата

Теперь следует приступить к производству представленного агрегата. Для этого придется осуществить несколько этапов:

1. Если вы решили изготовить такой агрегат, как ленточная пила, своими руками, чертежи у вас уже должны быть. Именно они - залог успеха. Начать стоит с сооружения стола и тумбы, на котором будет фиксироваться механизм. Для этого вам понадобится мебельный щит или дерево.

2. Далее изготавливаются шкивы из фанеры, которые впоследствии оклеиваются листовой резиной. Деревянные элементы необходимо отшлифовать и покрыть эпоксидной смолой.

3. Теперь можно сделать раму для сборки всего устройства. Она может иметь С-образную форму, которая обеспечивает хорошее удержание ленты. Опорная рама изготавливается из швеллера, на который надевается стальная ось.

4. Теперь разберемся со шкивами. Они должны быть надеты на ось при помощи втулок, причем на разных ее концах. Естественно, оба шкива необходимо сбалансировать.

5. Для того чтобы лента не вибрировала, необходимо применить демпфер.

6. Все движимые детали следует подсоединить к электродвигателю.

7. Также вы можете соорудить направляющий механизм, при помощи которого будет подаваться обрабатываемый материал. Для этого используются металлические уголки.

Особенности настройки аппарата

Ленточная пила по дереву самодельная должна быть тщательно подготовлена к работе. Для этого ее следует испытать и настроить. Режущая лента должна находиться строго под прямым углом. Любой незначительный перекос может остановить работу машины и стать опасным для жизни.

Учтите, что лента для резания должна быть максимально натянута. Для настройки используйте ведомый шкив. Именно при его помощи вы сможете нормально отрегулировать ваш станок. Также следует отметить, что применяемая при изготовлении сварка ленточных пил (своими руками осуществить ее достаточно просто) обеспечит хорошую прочность и устойчивость машины.

Заточка пилы

Естественно, любая техника нуждается в периодическом ремонте и осмотре. Например, заточка ленточных пил своими руками производится достаточно просто. Главное, знать ее технологию. Для работы используется специальный станок. Вся работа состоит из нескольких этапов:

1. Первоначальная заточка (устраняет появившиеся трещины, восстанавливает симметрию и профиль зубьев).

2. Очистка полотна от опилок и пыли.

3. Разводка (для восстановления заднего и переднего углов).

4. Финальная заточка. Она устраняет все искажения и придает остроту зубцам.

Если у вас нет опыта заточки пил, то все действия следует делать максимально осторожно. От этой процедуры зависит качество работы устройства. Если же вы не уверены в своих силах, то пригласите опытного специалиста.

Какие проблемы могут возникнуть во время изготовления аппарата?

Прежде всего, для выполнения некоторых работ вам понадобится сложное оборудование. Например, не каждый мастер умеет пользоваться сварочным аппаратом. Не у всех есть фрезерные станки. Учтите, что вся конструкция обязательно должна быть устойчивой. При этом следует не забывать о массе того материала, который будет обрабатываться.

Не всем удается разобраться с чертежом. Учтите, что недостатком такого аппарата является достаточно широкий пропил. В общем, если вы хотите соорудить такой агрегат самостоятельно, запаситесь необходимым инструментом, материалом и терпением.

Особенности применения пилы

Даже после того как вы сможете сделать представленную конструкцию, следует научиться правильно пользоваться ей. Например, старайтесь соблюдать все необходимые правила безопасности. Учтите, что в некоторых случаях полотно может лопнуть, поэтому если вы не уверены в прочности его крепления, то не находитесь слишком близко к станку.

Соблюдайте и такие правила эксплуатации аппарата:

- Чем больше заготовка, которую надо обработать, тем крупнее зубья должны быть у пилы.

- Лучше применять универсальные режущие ленты. В этом случае вам не придется менять полотно каждый раз, когда вам нужно будет обработать какой-либо другой материал.

- Перед изготовлением аппарата нужно обязательно выбрать то место, где он будет стоять. При этом учитывается размер помещения, наличие электрической проводки. Естественно, это место должно хорошо вентилироваться.

- Перед работой старайтесь максимально натянуть режущую ленту. В противном случае станок не только не будет выполнять свои функции, но и станет опасным для здоровья.

- Агрегат не должен работать более двух часов подряд. После этого лента снимается и оставляется в покое не менее чем на сутки.

- После длительной работы станок надо смазывать. Подберите для своей машины подходящее вещество.

- Обязателен правильный развод зубьев.

Вот и все особенности изготовления и использования ленточной пилы. Учтите, что это устройство требует соответствующего ухода. Если вы видите, что оно работает неправильно, то лучше повременить с началом его эксплуатации. Будьте внимательны и осторожны.

http://fb.ru

legkoe-delo.ru

Делаем ленточную пилу для мастерской

Ленточная пила применяется для распиловки деревянных изделий, фанеры, ДВП и МДФ. Существуют ее разновидности, которые способны распускать бревна на доски. Профессиональную ленточную пилу чаще всего используют на больших и средних производствах, где важна скорость и объем обработки материала. Но с недавнего времени она обрела популярность и среди домашних мастеров.
С помощью ленточной пилы можно выпиливать плоские детали разной толщины. Только в отличие от электролобзика, в работе на этом оборудовании свободны обе руки, а для движения заготовки предлагается удобная широкая станина. Чаще всего ленточную пилу используют для выпиливания заготовок сложных кривых линий.

Принцип работы ленточной пилы


На вертикальной станине закрепляются два диска-барабана, передающие вращающий момент от двигателя к металлической распиловочной ленте. В зоне распиловки на станине находится рабочий стол, размещенный горизонтально. По нему происходит движение заготовок и их распиловка по принципу электролобзика.

Подготавливаем материалы и инструменты


Материалы:
  • Фанера 16-18 мм;
  • Подшипники под диаметр валов барабанов;
  • Металлические шпильки с резьбой для валов, диаметр – 10-12 мм;
  • Распиловочная лента;
  • Изолента;
  • Болты, гайки, саморезы, столярный клей или ПВА.

Инструменты:
  • Электролобзик;
  • Циркулярная пила;
  • Дрель или сверлильный станок;
  • Наждак по дереву;
  • Струбцины;
  • Рулетка, карандаш, наждачка.

Изготовление ленточной пилы

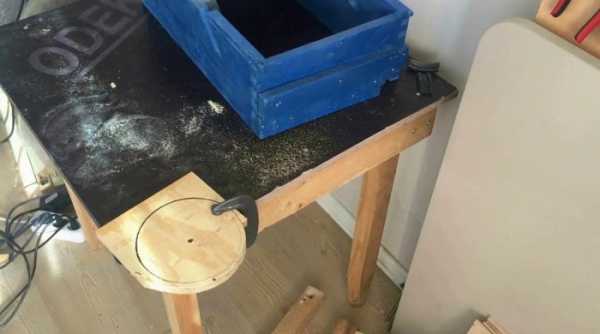

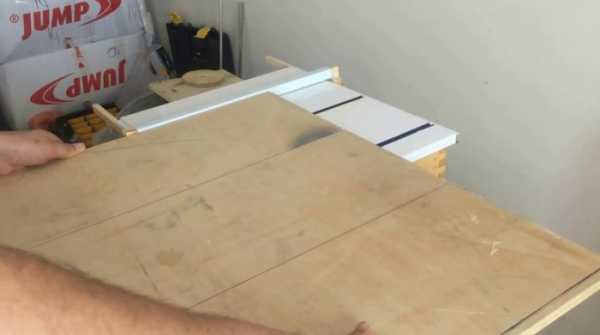

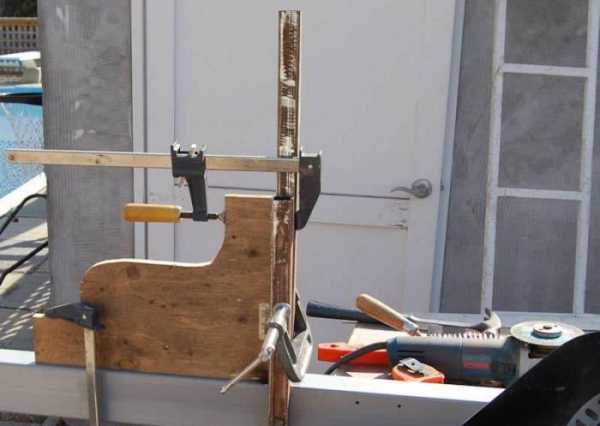

Наш станок практически полностью будет выполнен из фанеры. Поэтому для рамы основания выпиливаем четыре одинаковые полосы из фанеры на циркулярке или лобзиком, как показано на фото. Желательно брать толщину побольше.

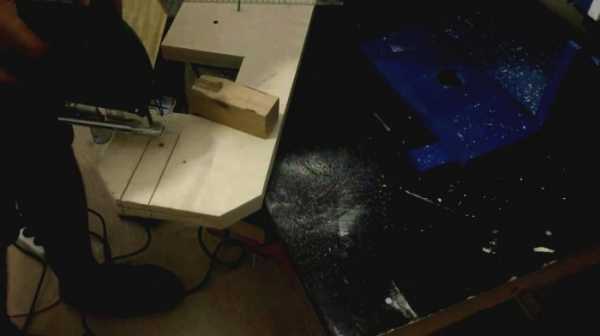

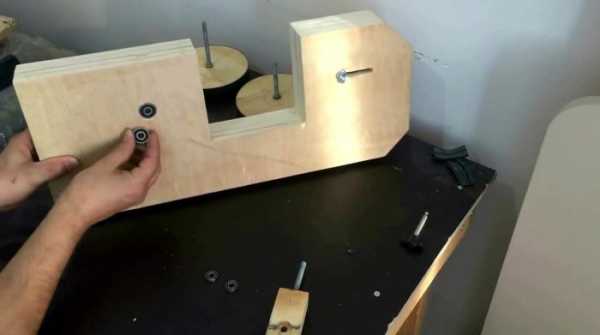

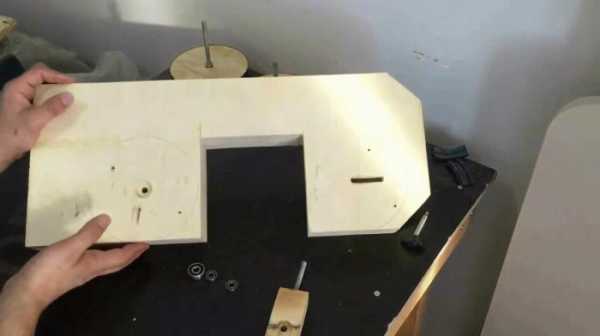

Выпиливаем лобзиком пазы под натяжитель, станину и крепление барабанов. Для большей идентичности отверстий и пазов нужно скрепить детали струбциной по паре перед распиловкой. В итоге у нас должно получиться две пары различных рамок.

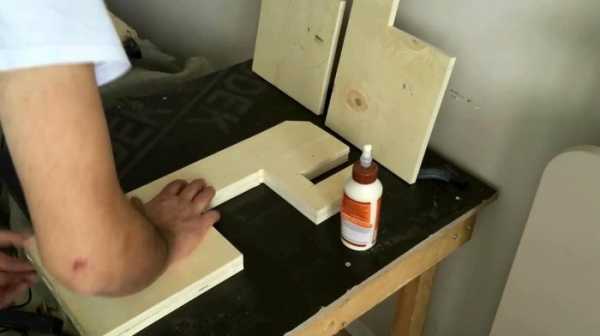

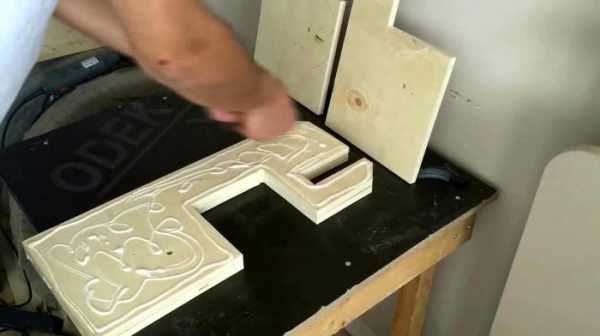

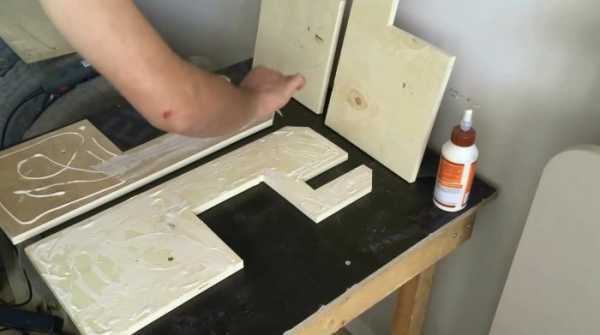

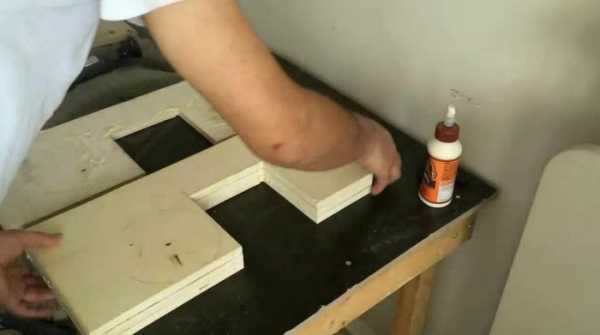

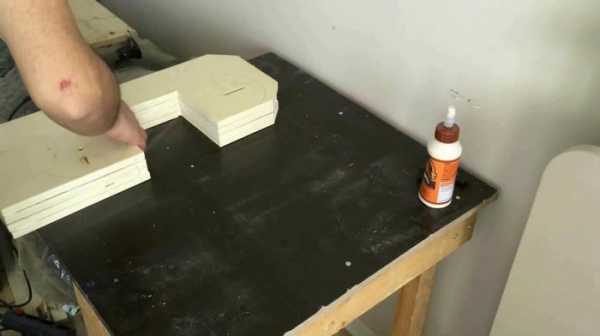

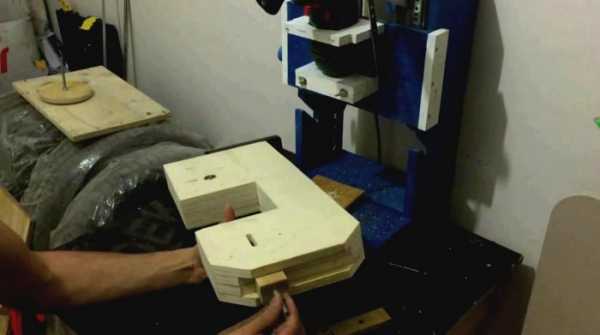

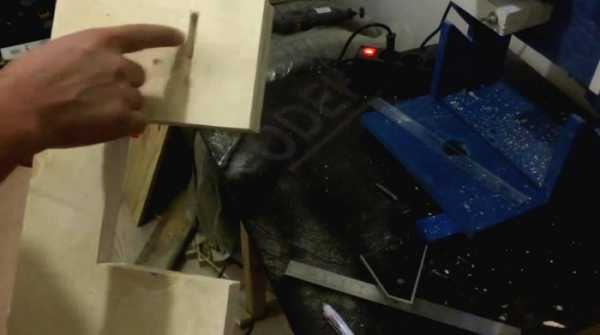

Теперь необходимо проклеить фанеру столярным клеем или ПВА, и соединить все части основания. Для лучшего опрессовывания можно обжать края склейки струбцинами.






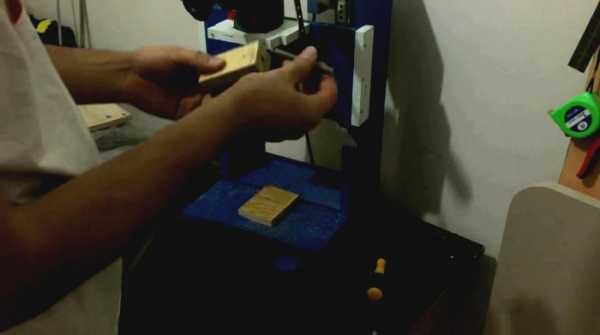

Из небольшого деревянного бруска или двух сращенных кусочков фанеры изготавливаем натяжитель для ленты. Он должен плотно входить в паз как по направляющим. Заглушаем его деревянной планкой так, чтобы через него проходил винт натяжения, закрепляя ее на саморезы.

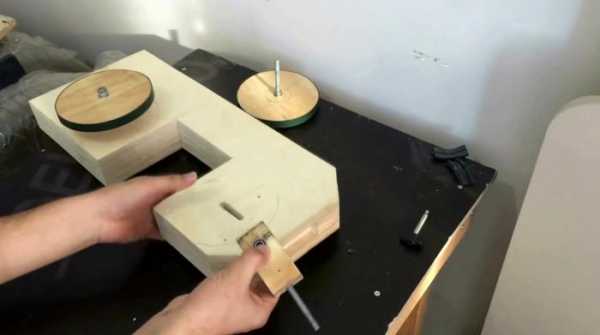

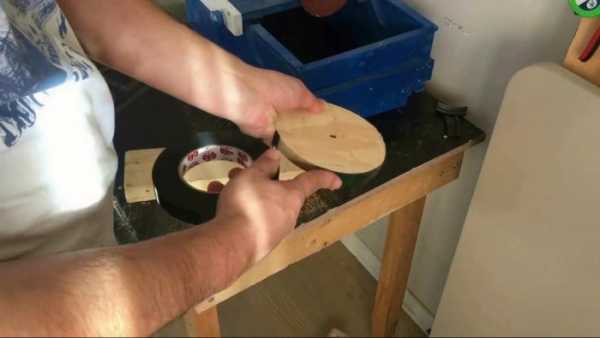

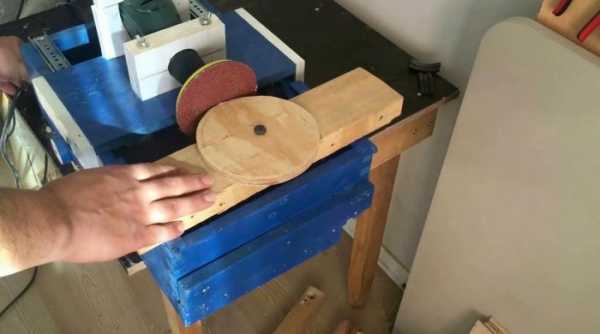

Остатки фанеры пойдут на барабаны. Разметив их делаем отверстие под валы, а затем выпиливаем по окружности лобзиком. Выравниваем и зачищаем края фанеры наждаком по дереву. Чтобы исключить соскальзывание ленты, автор предпочел заклеить торцы барабанов изолентой.





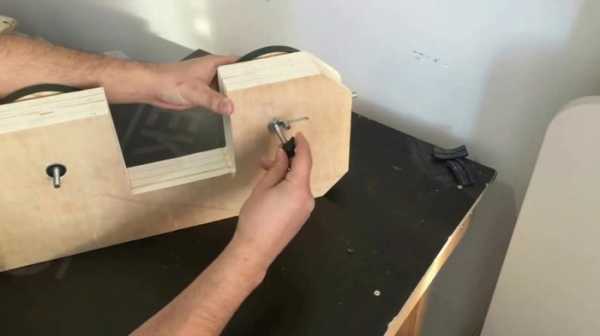

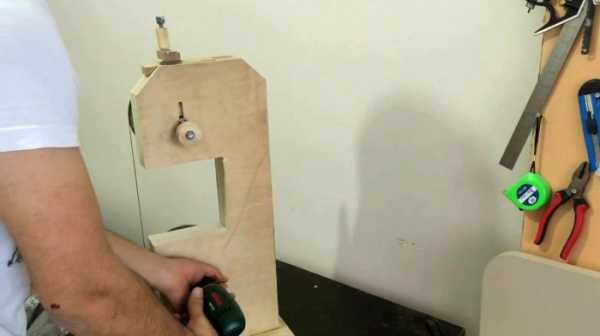

Устанавливаем подшипники на месте посадки валов. Два из них будут с обеих сторон станины для неподвижного барабана. Остальные два располагаются на натяжителе. Монтируем также и стопорный болт для закрепления натяжителя с тыльной части станины.

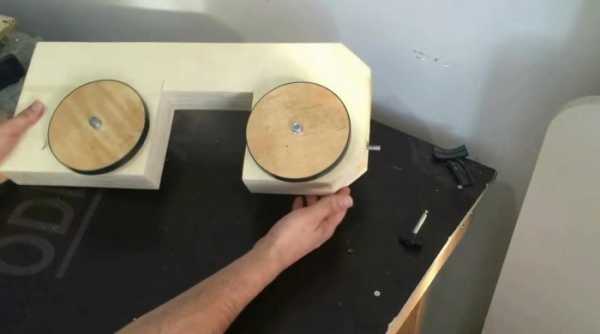

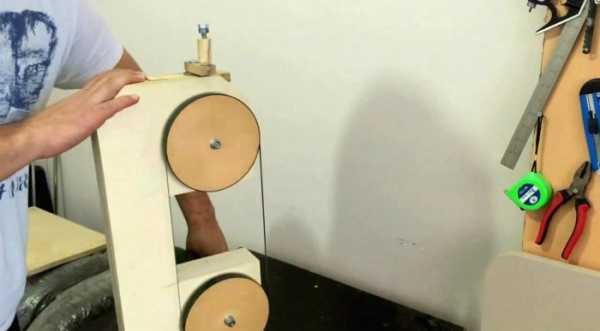

Закрепляем оба барабана на станине так, чтобы они могли свободно двигаться на валах, не цепляя корпус станка. Натягиваем распиловочную ленту, и регулируем натяжку с помощью натяжителя, одновременно фиксируя его стопором. Поскольку ленточная пила предназначена для вертикального пиления, необходимо для устойчивости приделать ей нижнюю платформу из широкой доски или отрезка фанеры. В зоне распиловки также нужен рабочий стол, по которому будут двигаться заготовки.

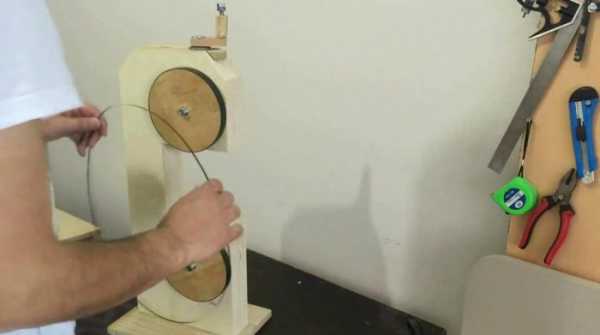

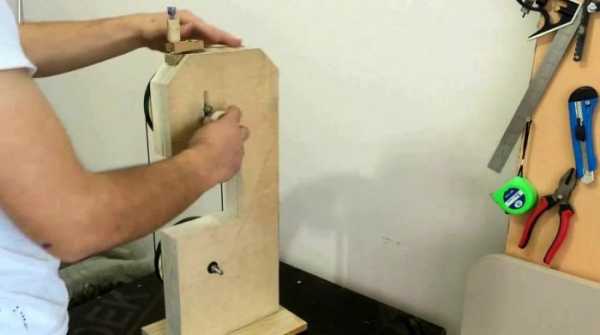

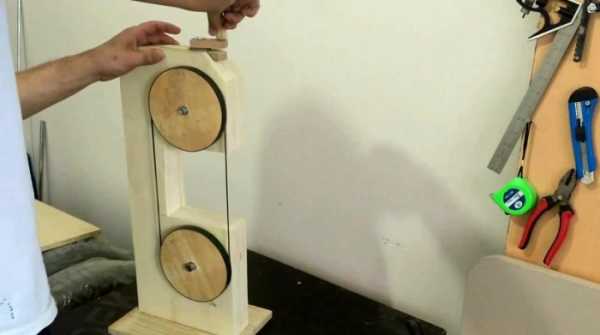

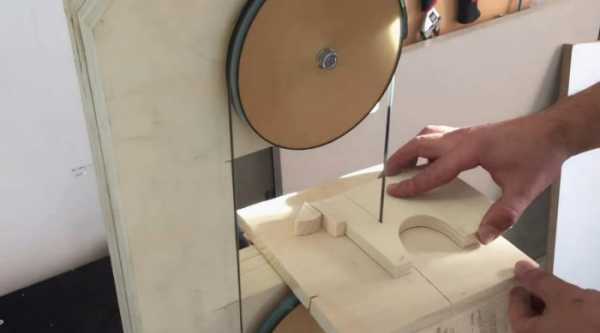

Станок готов, и можно опробовать его в действии. Зажимаем нижний вал барабана в шуруповерт или дрель, и даем станку обороты. Несмотря на небольшую мощность такого приспособления, с помощью него можно выпилить детали из фанеры, доски, МДФ или ДВП в домашней мастерской!





Практические советы


  • Обороты станка стоит подбирать опытным путем, начиная с небольших.
  • Следите за движением пальцев, поскольку наиболее количество травм в столярках именно от таких станков.

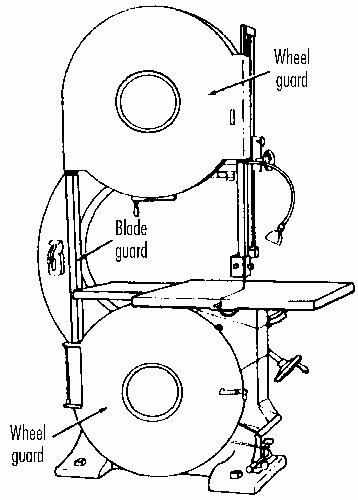

  • В больших заводских станках барабаны защищены кожухами таким образом, чтобы открыта была только зона рабочего стола для распиловки. К такому приспособлению также стоит приделать дополнительные средства защиты от разрыва ленты, которые к сожалению, не указаны автором.

Всем удачи и пока!

Смотрите видео


sdelaysam-svoimirukami.ru

Ленточная пила своими руками для работы по дереву (фото) | Своими руками

Реклама

При подборе оборудования для домашней мастерской ленточную пилу редко включают в разряд первоочередного инструмента: большинство операций можно выполнить и без неё. Я долгое время обходился тем, что у меня было, но в результате созрел для изготовления ленточной пилы. В результате поисков я наткнулся на сайт канадского изобретателя Маттиаса Вандела. Он предлагал сделать ленточную пилу практически полностью из дерева. При этом характеристики её были очень приличными, а любую запчасть потом несложно сделать самому.

Основные характеристики моей самодельной ленточной пилы

Моя пила отличается от той, что была в чертежах разработчика, но я и не стремился повторить проект один в один. Многое зависит от выбранного двигателя, пильных лент и заготовок. Я использовал те полотна, что смог найти. Асинхронный электродвигатель подходящей мощности тоже завалялся в закромах. Пильные полотна оказались чуть короче рекомендованных — я решил не рисковать и уменьшил внутренний размер рамы на 10 мм.

Конструкция ленточной пилы. Большая часть деталей — из дерева.

Характеристика Моя пила Пила автора
Высота (без тумбы), мм 1 200 1220
Ширина (со столом), мм 900 720
Глубина (со столом), мм 500 460
Диаметр колеса 16м (400 мм)
Стол (ширина х глубина), мм 510 х 470 490 х 460
Наклон стола, градусы 0-45
Масса (без тумбы), кг 50 45
Максимальная толщина заготовки, мм 260 270
Отступ полотна от рамы, мм 400 394
Длина полотна, мм 2 667 2 700
Ширина полотна, мм 6-16 4-18

Изготавливаем раму ленточной пилы

Это основной элемент станка. Я использовал сосновую дюймовку, простроганную на рейсмусе до толщины 19 мм. Рама склеена из нескольких слоёв досок с перехлёстом. Нельзя использовать для рамы ДСП, МДФ, фанеру или мебельный щит. Рама имеет С-образную форму, где сверху монтируется основа для направляющей механизма натяжения с верхним колесом, а снизу крепятся две ноги, соединяемые с основанием. Рама состоит из шести основных слоев и дополнительных накладок. Для увеличения жёсткости предусмотрены диагональные элементы. При поэтапном склеивании необходимо контролировать перпендикулярность элементов, чтобы рама получилась плоская (без скручивания). Раму склеивал без основания, оставив под него пустые пазы. Вклеить основание удобнее уже после установки блока оси нижнего колеса. Моего запаса струбцин не хватало, и я дополнительно использовал саморезы. Поверхности готовой рамы отшлифовал и покрыл лаком в два слоя.


На фото:

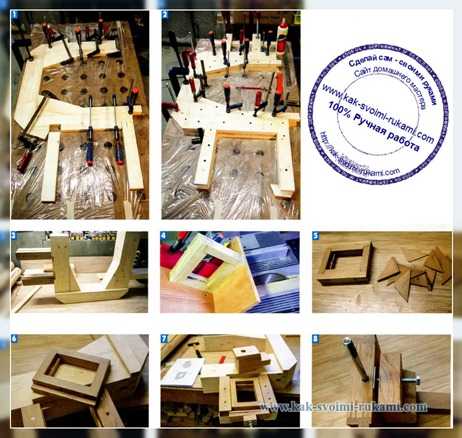

1. Склеивание первого слоя рамы. Эта операция задаёт форму рамы. 2.При приклеивании следующих слоёв нехватка струбцин компенсируется саморезами. 3.К готовой раме прикручены направляющие для подвижного блока верхнего колеса. 5. Пропиливание пазов в подвижной рамке блока верхнего колеса под вставки. 5. Теперь треугольные вставки можно вклеить в пазы подвижной рамки… 6. выбрать четверти по бокам. 7. Устройство натяжения пильного полотна. 8. В этом положении виден упор собрано пока без рукоятки вращения. Три регулировочного винта блока регулировки дубовые пластины выполняют роль пружины. верхнего колеса. 9.Склеивание колеса из трёх фанерных кругов. 10.Фланцы (часть – с подшипниками) с подкладками подогнаны к заготовкам колес и промаркированы. 11. Шкив двигателя точил непосредственно на самом двигателе.

Блок крепления верхнего колеса

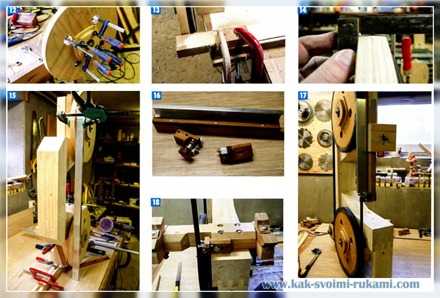

Следующий этап — сборка и установка подвижного блока крепления верхнего колеса. Он должен перемещаться в вертикальном направлении и обеспечивать натяжение пильного полотна. Для этого на подготовленных «рогах» рамы закрепил профиль из дуба, который формирует направляющий паз. Блок — это прямоугольная рамка с вставленным в неё подвижным держателем вала верхнего колеса. Рамку изготовил из древесины дуба. Для усиления угловых соединений использовал дополнительные вставки. Склеив рамку, пропилил в углах пазы. Затем вырезал треугольные вставки и вклеил их в пазы. В завершение по бокам рамки выбрал четверти под направляющие в основной раме. Рамка должна перемещаться в пазах без ощутимых люфтов. В верхней части рамки установил длинный болт для её перемещения и регулировки натяжения пильного полотна. На держателе (бруске с отверстием и выбранными четвертями с противоположных сторон) вала колеса вверху установлен винт для регулировки наклона колеса. Крепится держатель к рамке двумя саморезами, а за счёт люфтов достигается его подвижность для регулировки. Под винт установлена металлическая подкладка. Вал в держателе после настройки пилы фиксируется саморезом. Пружинящий эффект при натяжении полотна создают три дубовые пластины.


Читайте также: Стол для циркулярной пилы своими руками


Изготовление колёс пилы

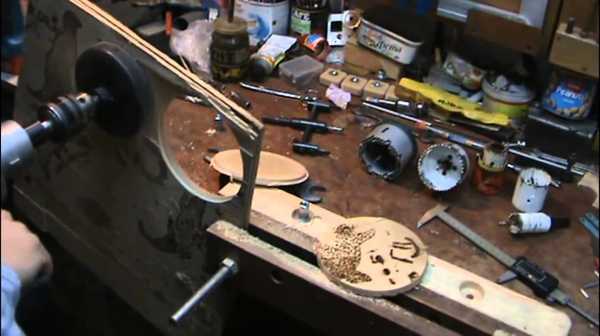

Колеса пилы имеют диаметр 400 мм. Их как раз нужно делать из фанеры или МДФ. Колёса у меня вышли толщиной 29 мм. Склеил их из трёх фанерных кругов. Самый ответственный участок здесь — центральная часть колёс. Заготовки вырезал с помощью фрезерной машинки. В центре круга сверлил отверстие 0 6 мм и в него устанавливал центр фрезерного циркуля. Потом это отверстие использовал для совмещения заготовок и склеивания. Вырезал круги с припуском 10 мм под чистовую обработку. Валы 0 25 мм (под приобретённые подшипники) мне изготовил токарь. Они имеют с одной стороны ограничитель, а с другой — внутреннюю резьбу М12. Для изготовления фланцев использовал фанеру. Перед тем как сверлить в них отверстия под подшипник сверлил в центре отверстие 0 6 мм и, совместив его с центром колеса, сверлил по четыре отверстия под шканты. Положение фланца на колесе маркировал. Фланец состоит из двух частей. Внешняя деталь толщиной 15 мм держит подшипник, а внутренняя — толщиной 10 мм формирует зазор между колесом и подшипником. Диаметр отверстия в колесе должен быть немного больше диаметра вала. Самая ответственная операция — сверление отверстия диаметром 52 мм под подшипник во внешней части фланца. Специально для этого я купил кольцевую пилу 0 52 мм и после проверки прошлифовал её по наружному диаметру на 0,3 мм. Подшипники потом запрессовывал с помощью киянки. Перед приклейкой фланцев к колесу вырезал держатель вала нижнего колеса — деревянный брусок с отверстием для вала, который крепится снизу рамы. Сверлить отверстие непосредственно в раме нежелательно: велика вероятность, что сверло уведёт. Держатель же проще повернуть на нужный для коррекции угол. В колесах просверлил по четыре технологических отверстия, чтобы в них можно было продеть струбцины при склеивании. Сразу после склейки колеса надел его на вал. Благодаря предварительному центрированию фланцев и просверленным отверстиям под шканты, у одного моего собранного колеса практически отсутствовало биение, а вот у второго была некритичная «восьмёрка» до 3 мм. Для подгонки колеса в размер по диаметру и для формирования профиля нужно было соединить колесо с двигателем. На первом этапе использовал временный шкив из фанеры – прикрутил его саморезами к колесу. Шкив для двигателя я выточил, используя сам двигатель, а затем соединил ремнём двигатель и временный шкив колеса. Зафиксировав колесо, прикрутил деревянный брусок в качестве упора и с помощью токарных резцов обточил колесо до 0 400 мм. Диаметр колеса на валу контролировать сложно, поэтому я замерял длину окружности. Она равна 1 256 мм. Обработанной кромке колеса придал бочкообразную форму. Благодаря этому лента не соскальзывает с колеса, а, наоборот, на нём самоцентрируется. Угол скоса должен быть 5 градусов с каждой стороны.

12. Когда все детали были готовы, приклеил фланцы к колесу. 13. В качестве держателя использовал блок крепления нижнего вала. 14.Колесо обточил до нужного диаметра придав кромке бочкообразную форму. Скос в каждую сторону — примерно 5 градусов. 15.После предварительной сборки колёса. 16.Направляющая в комплекте с блоками опорных подшипников. 17. Установлена направляющая с верхним опорным подшипником, но пока без «сухарей». На колёса натянуты резиновые камеры (после окончательной сборки их нужно приклеить). 18.Опора рабочего стола оснащена выставил регулировкой в одну плоскость. механизмом наклона

Изготовив оба колеса, на одном из них установил штатный приводной шкив (читайте о подобном решении здесь). Его толщину и форму подгонял под используемый ремень, а диаметр рассчитал так, чтобы скорость движения пильного ленточного полотна была примерно 800 м/мин. Теперь оставалось только отбалансировать колёса. Для этого я взял подшипники с внешним 0 22 мм. Их потом использовал в качестве опорных для пильного полотна. Закрепив горизонтально временную ось и надев на неё подшипники, установил колесо так, чтобы оно легко вращалось, и самая тяжёлая его часть опускалась вниз. Сверлом Форстнера делал небольшие углубления в нижней зоне колеса с тыльной стороны. В результате таких манипуляций я добился, чтобы колесо перестало вращаться в любом положении. На этом балансировка закончилась. Колеса покрыл лаком в два слоя.


Ссылка по теме: Ленточно шлифовальный станок своими руками – фото и конструкция


Затем на колеса натянул разрезанные камеры от 16″ колес детского велосипеда. Резина защищает поверхности колёс от повреждения полотном, снижает шум и предотвращает проскальзывания. Балансировку, правда, пришлось повторить.

Крепление колёс на раму ленточной пилы

Первым установил верхнее колесо. На вал надел шайбы из фторопласта. Колесо крепил болтом с толстой шайбой, вкручивая его в торец вала. Регулировочным болтом выставил верхнее колесо параллельно раме. Блок нижнего колеса закрепил на раме струбцинами и навесил нижнее колесо. С помощью линейки и фторопластовых шайб выставил колёса в одну плоскость. Смещением нижнего блока добился, чтобы линия, соединяющая центры валов, была параллельна вертикальной стойке рамы. Эту операцию выполнял с установленным штатно пильным полотном. После настройки блок крепления нижнего вала зафиксировал. Проверив вращение пилы вручную, решился на пробный пуск. Соблюдая осторожность, включил станок. Испытания прошли успешно. Лента перемещалась посередине колёс, никакой вибрации и подозрительных шумов. Заменив полотно на самое узкое, провёл повторное испытание. Можно было вклеивать основание под двигатель и крепить его к раме. 21. Установлены рабочий стол с пластиной нулевого зазора и вороток механизма натяжения пилы. Станок готов к испытаниям. 22.Рабочий стол можно наклонить под нужным углом. Виден опорный саморез регулировки положения рабочего стола. 23.Прочный каркас мобильной тумбы-подставки.24.Защитный экран двигателя.

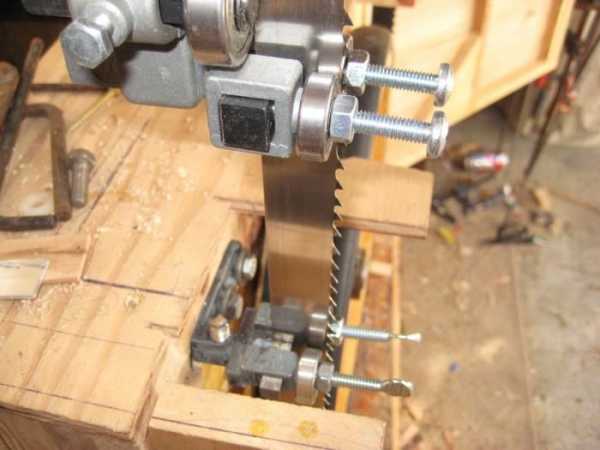

Настройка направляющих пильного полотна

Гладкий торец пильной ленты упирается в наружное кольцо подшипника, а с боков её удерживают «сухари». Сначала я сделал «сухари» из фторопласта, но они быстро износились. Поэтому (по совету автора) заменил их на деревянные. В качестве защитного кожуха использовал прямоугольную дюралевую трубу, раскроив её дисковой пилой. Кожух прикрутил к шине саморезами. Шину нужно выставить с высокой точностью, так как при длине 300 мм даже незначительный перекос по отношению к пильному полотну будет ощутим. Для крепления шины в раме выбрал паз. Разметку выполнял по натянутому широкому полотну. Затем уточнил разметку паза по размерам направляющей шины. Но как я ни старался, при выборке паза ошибся на 0,3 мм, что привело к ошибке в нижней точке почти на 4 мм. Поэтому из остатка дюралевой трубы я вырезал уголок, расширил в раме паз на его толщину, а для коррекции положения подклеил несколько кусочков самоклеящейся бумаги толщиной 0,1 мм. Добившись желаемого результата, зафиксировал уголок саморезами. В фиксаторе предусмотрены два отверстия. Одно основное — для максимальной площади прижима шины, второе используется только при очень толстых заготовках, чтобы максимально поднять шину.

Изготовление рабочего стола для ленточной пилы своими руками

Сначала изготовил опору с механизмом наклона стола. Делал её из древесины дуба. К ней крепится нижний блок опорных подшипников. К поворотному механизму стола присоединил подкладку из ЛДСП для повышения жёсткости стола. На сам стол я пустил обрезок столешницы из ДСП. Она довольно толстая и прочная, а поверхность у неё — гладкая и скользкая. Кромки обшил буковыми рейками. В рабочей зоне в столе выпилил прямоугольное отверстие, а затем выфрезеровал выемку под вставку из МДФ. Вставку устанавливал при включенной пиле: заводил вставку в пазы и задвигал до упора, одновременно пропиливая её на нужную длину. При повороте стола под углом вставку либо вообще вынимаю, либо изготавливаю новую под конкретный угол. На гайку механизма натяжения полотен я изготовил вороток. Силу натяжения устанавливаю на глазок — порвать полотно практически невозможно. Чтобы удобнее было выставлять стол перпендикулярно к полотну, изготовил дополнительный упор для стола. Вкрученный в упор само- рез позволяет регулировать положение стола. А чтобы опилки не налипали на колёса, установил обрезанную зубную щётку на нижнее колесо.

Изготовление тумбы для пилы

Размеры тумбы я выбрал исходя из размеров основания пилы, а высоту подгонял так, чтобы стол был на уровне 1 050 мм от пола — для меня это в самый раз. Тумбу сделал из обрезков шпунтованной половой доски толщиной 35 мм. Каркас тумбы собрал на шкантах. Углы изнутри усилил металлическими уголками. Боковые вставки — из ламинированного ДСП. Задняя стенка — из МДФ. В общем, всё из обрезков. Верхний ящик тумбы служит для сбора опилок. Тумба установлена на колесики с возможностью их фиксации.

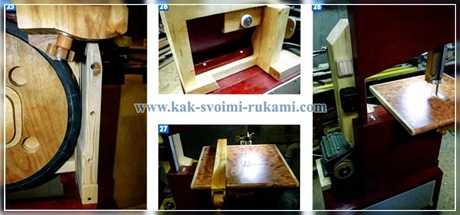

25. Правая стенка кожуха нижнего колеса скошена вверху для упрощения замены пильных полотен. 26. Задняя стенка защиты нижнего колеса установлена наклонно и направляет опилки в ящик. 27.Параллельный упор закреплён на рабочем столе.. Установка защиты. 28.Так выглядит защита подвижных элементов.. Установлены пусковая кнопка пилы и выключатель подсветки.

Защитные кожухи и элементы корпуса пилы являются одновременно и направляющими для удаления опилок. Все рабочие элементы пилы защищены экранами. В качестве материала для кожухов и экранов использовал МДФ толщиной 8 мм и сосновые доски.


Ссылка по теме: Как сделать своими руками самодельную стационарную циркулярку


Электропроводка

Кроме пусковой кнопки сразу решил установить подсветку рабочей зоны. Для этого использовал светильник с гибким кронштейном, а его выключатель расположил рядом с кнопкой пуска. Провода пропустил сквозь раму и закрепил сзади.

Параллельный упор

Ленточной пилой уже можно было пользоваться, но ощущалась нехватка параллельного упора. Механизм фиксации упора соорудил на базе эксцентрика. Из-за скругленного переднего края стола пришлось дополнительно вырезать подвижный толкатель с полукруглой передней кромкой. Шину упора сделал из лиственницы. С противоположной стороны шины прикрепил захват, который упирается в край стола. На изготовление пилы у меня ушло почти два месяца. Правда, работал над ней я далеко не каждый день. Проект получился очень увлекательным. Работой станка доволен. Сейчас даже не представляю, как раньше обходился без ленточной пилы. В качестве теста для пилы я сделал несколько шкатулок.

Ленточная пила по дереву своими руками- все фото

©Сергей Головков, г. Новочеркасск

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из...
  • Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки...
  • Кусторез из бензопилы своими руками – делаем насадку НАСАДКА-ГРЕБЕНКА ДЛЯ БЕНЗОПИЛЫ СВОИМИ РУКАМИ...
  • Переделка компьютерного блока питания своими руками Вторая жизнь блока питания компьютераВ...
  • Тележка-прицеп для скутера своими руками (фото) Как сделать удобную тележку для...
  • Стол под телефон своими руками с сиденьем – как сделать, фото и чертежи Как сделать самому, своими стол...
  • Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    биметаллическая, настольная, вертикальная, видео-инструкция по монтажу своими руками, как выбрать, технические характеристики, ремонт, натяжение, чертежи, фото и цена

    Все фото из статьи

    При раскрое пиломатериалов в домашних условиях может активно применяться самодельная ленточная пила по дереву или фабричная продукция, приобретенная в специализированном магазине. Изделие представляет собой стационарный прибор или ручной инструмент, в качестве режущей части которого выступает гибкая лента из стали замкнутого типа.

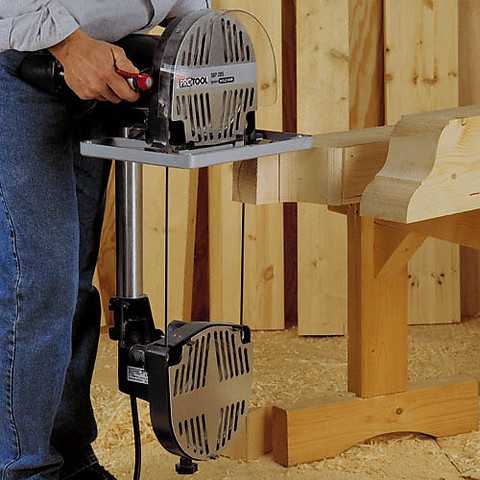

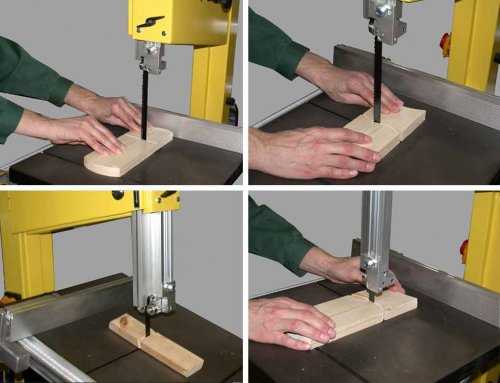

    На фото представлена вертикальная пила ленточного типа в действии.

    Что касается станков, то полотно в них может располагаться как вертикально, так и горизонтально. О положительных и отрицательных качествах продукции рассказывается ниже.

    Плюсы и минусы устройства

    Список важных достоинств

    • Экономичность использования в первую очередь объясняется относительно небольшой толщиной пропила.
    • Высокий уровень производительности достигается благодаря достаточно высокой скорости раскроя.
    • Невысокая цена продукции предоставляет возможность существенно расширить круг основных потребителей.
    • Продолжительный период эксплуатации устройства обеспечивается благодаря особой конструкции.
    • При использовании не создается чрезмерного шума, а значит, работы проходят в комфортных условиях.

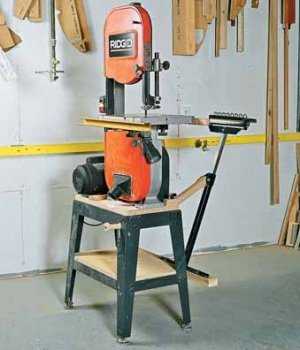

    Так выглядит ленточная настольная пила по дереву.

    Некоторые недостатки

    • При настройке у неопытных пользователей могут возникать проблемы, так как этот процесс достаточно сложен.
    • В связи с наличием замкнутой системы с противоположной стороны обязательно должен устраиваться защитный механизм.
    • В силу конструктивных особенностей, изделие больше подходит для осуществления продольного раскроя.

    Примечание! Выбор между ручным и стационарным устройством делается в зависимости от типа проводимых работ. Небольшие инструменты удобны в эксплуатации, но не могут быть использованы для раскроя объемных элементов.

    В работе задействована продукция ручного типа.

    Выбор готовых изделий

    Найдется не очень много людей, которые знают, как выбрать ленточные пилы по дереву правильно. Поэтому тем, кто не в курсе дела, предлагается ознакомиться с основными рекомендациями и критериями. В процессе приобретения в первую очередь должны учитываться технические характеристики модели.

    Общие моменты

    Точность режима раскроя определяется скоростью подачи и резания. Существуют рекомендованные диапазоны, в которых должна осуществляться операция.

    При повышении производительности снижается стойкость полотна. Это нужно брать в расчет при выборе.

    Особое внимание следует обращать на производителя устройства. Если он имеет хорошую репутацию и достаточно долго ведет свою деятельность, то в большинстве случае его продукция оказывается качественной.

    Внимательно осматривать следует основные узлы: портал, перемещающий механизм, направляющие элементы, ролики и шкивы.

    Для распиловки лесоматериалов должен выбираться портал, сделанный из квадратных труб с усиливающими профилями. Отсутствие дополнительной жесткости может привести к деформации основного корпуса. Однако мелкие работы можно производить без дополнительного усиления, что положительно скажется на стоимости изделия.

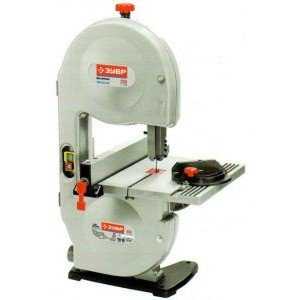

    Демонстрируется модель Зубр ЗПЛ-350-190.

    Направляющие части надежные производители изготавливают из цельного металла. При использовании обычных труб через какое-то время могут обнаружиться изгибы, а это приводит к дополнительным сложностям при техническом обслуживании устройства.

    В плане безопасности рекомендуется приобретать продукцию с двойной изоляцией или отдельной вилкой заземления. Вокруг зоны, предназначенной для проведения работ, должна быть хорошая видимость. Дополнительным плюсом можно считать наличие специального блокирующего переключателя.

    Технические характеристики ленточной пилы по дереву могут сильно варьироваться в зависимости от типа устройства. Для сравнения приводится таблица, где отражены параметры для трех моделей стационарного типа.

    ХарактеристикаЗубр ЗПЛ-350-190De Walt DW 876PROMA PP-250
    Мощность350 Вт1000 Вт350 Вт
    Скорость движения полотна882 м/мин800 м/мин750 м/мин
    Максимальная ширина пропила190 мм310 мм250 мм
    Масса17 кг54 кг25 кг
    Количество скоростей121
    Габариты рабочего стола29×29 см50×50 см29×29 см

    Подробности о полотне

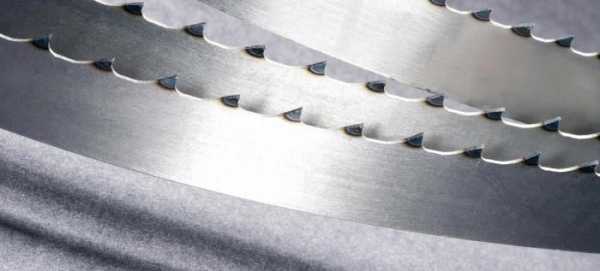

    Выбору режущей части должно уделяться пристальное внимание, так как это скажется не только на качестве раскроя, но и в какой-то мере на производительности. Кроме того, от правильности приобретения будет зависеть эксплуатационный период полотна. Если применять в ходе работ неподходящую ленту, то срок ее службы будет невысок.

    Основные параметры полотна.

    В первую очередь рекомендуется брать в расчет материал изготовления. Обычно для подобных операций применяется углеродистая сталь или легированная сталь. Однако в последнее время популярностью пользуются биметаллические ленточные пилы по дереву, сочетающие в себе прочность и хорошие режущие характеристики.

    Кроме материала изготовления, каждый потребитель должен учитывать и некоторые другие факторы.

    • Количество зубьев на дюйм может варьироваться в пределах 3-24 штук. С увеличением их числа повышается ровность пропила. Для оптимальной производительности обычно приобретается полотно с 8 зубьями.
    • Ширина кромки не имеет принципиального значения с точки зрения качества пропила, но она влияет непосредственно на период эксплуатации. В любом случае этот показатель должен в пять раз превышать высоту зуба.

    Ширина и минимальный радиус полотна.

    Дополнение! При выборе следует учитывать и качество сварного шва. При зачистке с поверхности лезвия должен быть полностью удален наплыв, а впадине между зубцов должна быть придана правильная форма.

    Самостоятельное изготовление конструкции

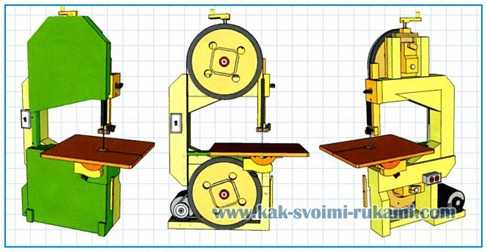

    Перед основными работами составляются чертежи ленточной пилы по дереву своими руками, чтобы наглядно были представлены габариты и базовые элементы. Непосредственно по готовым эскизам выполняется сборка конструкции, большая часть фрагментов которой будет изготавливаться из дерева.

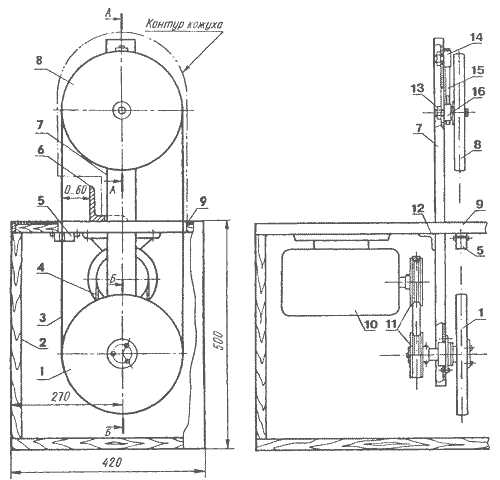

    Примерные чертежи самодельной ленточной пилы по дереву.

    Создание основы

    Раму можно сделать из шлифованной доски, склеенной с перехлестом. Толщина используемых элементов не должна быть меньше 25 мм. Не рекомендуется для основы применять древесные плиты и мебельные щиты, так как они не обладают необходимой прочностью.

    Каркас в данном случае будет иметь С-образную форму. Для увеличения показателей жесткости к шести слоям склеенной древесины крепятся дополнительные накладки. Части нужно фиксировать последовательно, контролируя при этом перпендикулярность фрагментов.

    Примерно так изготавливается несущая рама.

    Устройство подвижного блока

    После сборки рамы осуществляется установка специального приспособления для фиксации верхнего ролика, с помощью которого будет обеспечиваться натяжение режущего полотна. Для этого инсталлируется специальный профиль, позволяющий создать направляющий паз.

    Усилить угловые стыки можно дополнительными вставками. После их монтажа с каждой стороны выбираются четверти, чтобы устроить место для установки направляющих элементов. Рамка должна свободно двигаться в пазах без каких-либо люфтов.

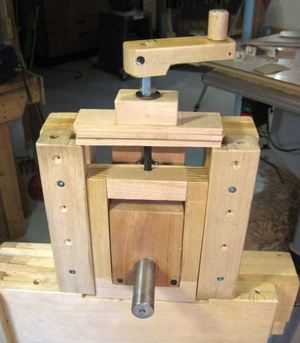

    Сверху инсталлируется длинный болт, необходимый для регулировки и перемещения режущей кромки. Наклон колеса можно варьировать с помощью особого винта. Он монтируется непосредственно на держателе.

    Под него устанавливается дополнительная прокладка из металла. Вал в рамке крепится с использованием саморезов.

    Изготовление роликов

    Колеса устройства вырезаются из фанеры или МДФ. Они создаются путем склеивания нескольких слоев древесных плит. Самый сложный момент заключается в формировании центральной части роликов, так как при функционировании прибора они должны вращаться.

    Из фанеры вырезаются колеса для устройства.

    Валы изготавливаются непосредственно под приобретенные подшипники. С одной стороны делается внутренняя резьба, а с другой – ограничитель. Прежде чем сверлить отверстие для подшипника, необходимо сделать четыре отверстия для шкантов.

    Готовое изделие подсоединяется к двигателю, после чего центральная часть стачивается до нужных размеров. На рабочую поверхность приклеивается основа из велосипедной камеры.

    Благодаря этому снижается шум при работе и предотвращается проскальзывание ролика. После этого выполняется балансировка.

    Когда колеса будут полностью изготовлены, на любом из них делается приводной шкив. Его толщина должна строго подгоняться под применяемый ремень. Что касается диаметра, то он вычисляется так, чтобы скорость движения полотна составила определенное количество метров в минуту.

    Фиксация колес

    Сначала устанавливается верхний элемент, а затем – нижний. Для этого на вал инсталлируются фторопластовые шайбы.

    Крепление осуществляется большим болтом с шайбой необходимой толщины. Фиксирующая деталь вкручивается непосредственно в торцевую часть оси.

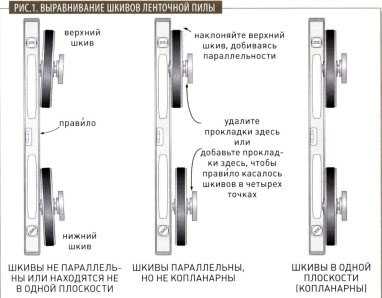

    Выравнивание шкивов должно производиться по этой схеме.

    Натяжение полотна

    Перед данной операцией требуется настройка направляющих элементов. Только после этого осуществляется натяжение ленточной пилы по дереву. При правильном проведении работ обеспечивается устойчивое положение полотна на шкивах, а также его стабильность в пропиле.

    Сооружение рабочего стола

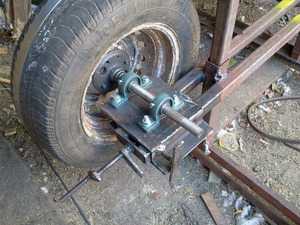

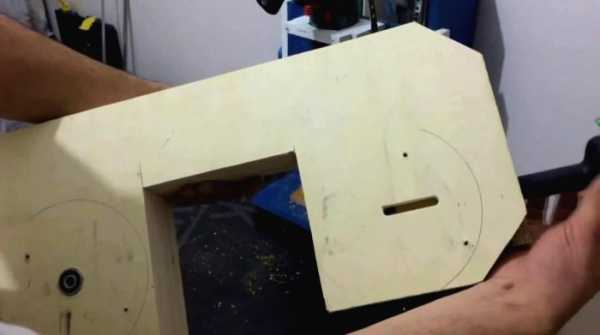

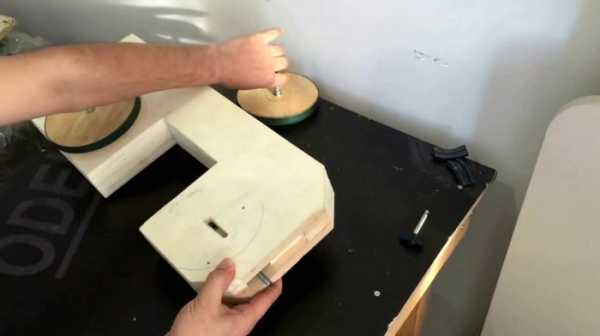

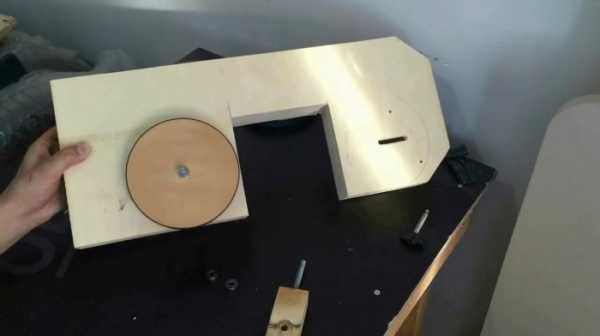

    Первым делом изготавливается опорная часть, оснащенная механизмом наклона. К ней фиксируется специальный блок подшипников.

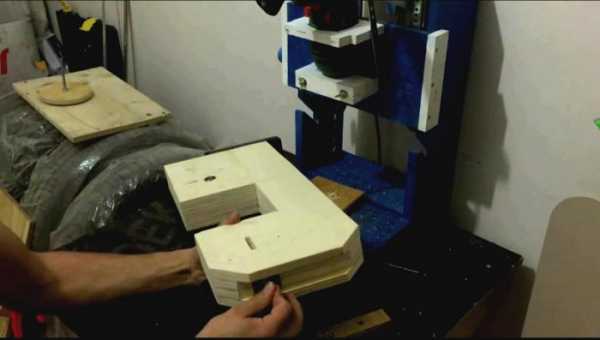

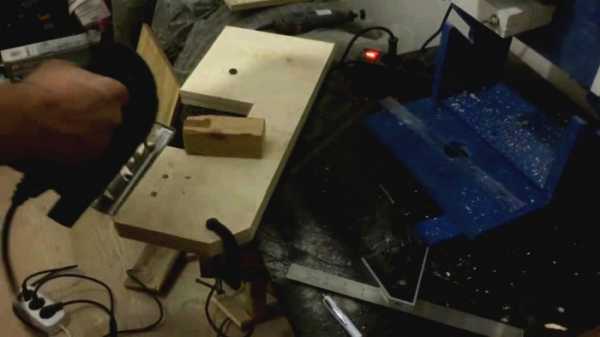

    К поворотному приспособлению прикрепляется подкладка из ДСП. Она позволит в некоторой степени повысить жесткость конструкции.

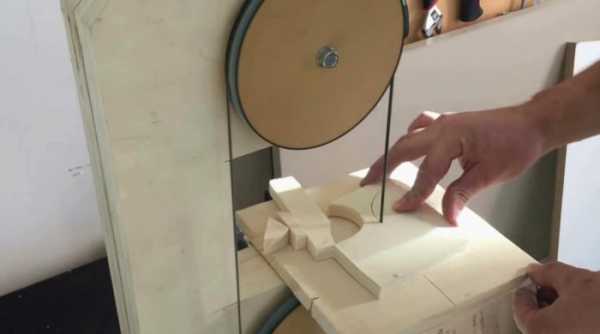

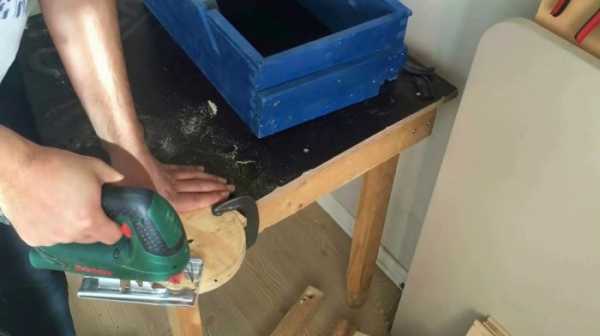

    В качестве верхней крышки можно использовать обрезок старой столешницы. В рабочей зоне проделывается прямоугольное отверстие, после чего устанавливается вставка из МДФ.

    Осуществлять работы нужно при включенной пиле. Элемент задвигается до самого упора, при этом производится пропил по длине.

    Монтаж тумбы

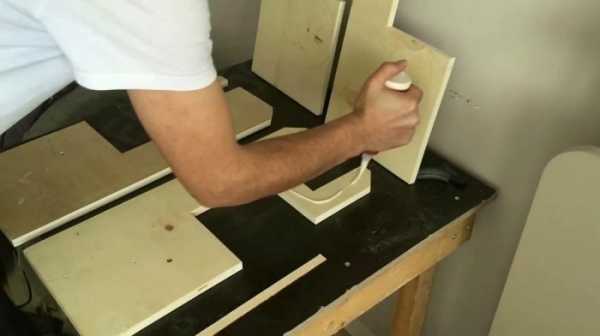

    Размеры конструкции зависят в первую очередь от габаритов полученного основания. В качестве основного материала выступает шпунтованная доска для пола толщиной 35 мм.

    Каркас тумбы собирается посредством шкантов. Углы с внутренней стороны обязательно усиливаются уголками из металла.

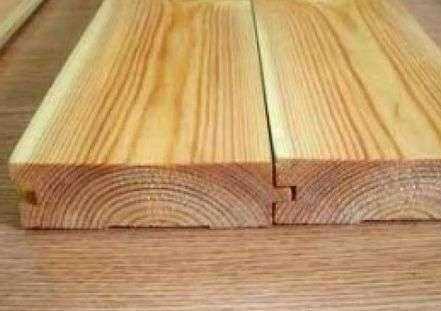

    При изготовлении тумбы используется такая доска.

    Дополнительные рекомендации

    • Для комфортной работы можно сделать подсветку рабочей зоны, используя обычный светильник, оснащенный гибким кронштейном. Провода в этом случае пропускаются через раму.
    • Желательно также соорудить параллельный упор на основе эксцентрика. При таком варианте с противоположной стороны элемента фиксируется специальный захват, упирающийся в край рабочего стола.
    • Рекомендуется установить защитные кожухи. Они будут удалять стружку и в то же время выступать в качестве направляющих деталей. Для изготовления подойдут плиты МДФ, толщина которых составляет 8 мм.
    • После сборки конструкции все деревянные элементы следует обработать антисептическим составом, в противном случае не избежать появления плесени и следов гниения на внешних стенках самодельного устройства.
    • Несущие части должны изготавливаться только из твердых сортов древесины, чтобы срок службы устройства был относительно велик. В первую очередь это касается опорной рамы и удерживающих деталей.

    Завершающие штрихи по созданию конструкции.

    Заключительная часть

    Ремонт ленточных пил по дереву такого типа начинающие мастера смогут произвести в любое время самостоятельно, так как со схемой изготовления они уже полностью ознакомлены. Основные проблемы в основном возникают с износом элементов, удерживающих режущее полотно.

    Дополнительные сведения об инструменте для резьбы по дереву позволит получить специальное видео в этой статье.

    rubankom.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
