Как сделать споттер из старого сварочного аппарата

При выполнении кузовных работ на автомобиле, точнее – при устранении вмятин после ДТП, возникает необходимость демонтажа поврежденного элемента с последующей рихтовкой.

Это длительная и дорогостоящая процедура. К тому же, на автомобилях ранних годов выпуска элементы кузова крепятся не на болты, а приварены к лонжеронам.

Такой ремонт влетит «в копеечку» не только за сложность работ. Он повлечет за собой дополнительные затраты на покраску как восстановленной зоны деформации, так и мест крепления демонтируемой части кузова.

В ряде случаев восстановление вмятин традиционным способом невозможно в принципе, например при повреждении порогов. Приходилось либо менять узел целиком, либо вырезать поврежденный участок и приваривать новый. Это не способствовало удешевлению процесса.

Для снижения стоимости кузовного ремонта, много лет назад была придумана технология «вытягивания» вмятин. К поврежденной части кузова приваривался ремонтный крюк, затем либо лебедкой, либо так называемым обратным молотком вмятина выравнивалась.

Во время сварки портилась дополнительная площадь кузова. Эта проблема характерна лишь при использовании традиционных сварочных аппаратов.

Видео пример переделанного сварочного аппарата в контактную сварку

Споттеры – технология применения и устройство прибора

Существует специализированный аппарат для подобных работ, именуемый – споттером.

Фактически – это обычный автомат для контактной сварки, оснащенный дополнительными приспособлениями и обладающий особыми параметрами.
Функциональные возможности:

  • Приваривание крепежных элементов (крюков, шайб, наконечников обратного молотка) для вытягивания вмятин;
  • Прогрев обрабатываемой поверхности с последующим охлаждением. Это свойство используется для осадки металла;
  • Режим непрерывной сварки с использованием традиционных электродов с добавлением углерода;
  • Режим импульсной сварки высоким током, предназначенный для кратковременного мощного прогрева точки «прихвата» крепежного элемента.

Типовые характеристики споттера:

  • Мощность трансформатора – до 10 кВт;
  • Рабочий ток вторичной обмотки – до 1500 А;
  • Напряжение вторичной обмотки – 7-9 вольт;
  • Таймер включения импульса – до 0,1 секунды.

Общий принцип действия – моментальный нагрев за счет малого сопротивления материала. Для этого необходим ток – не менее 1300 Ампер.

Нагревание металла до точки плавления должно происходить мгновенно и продолжаться очень короткое время. Это минимизирует повреждения вокруг обрабатываемой области.

Хорошо настроенный аппарат производит «прихватывание» меньше, чем за 0,1 секунды. Раскаляется лишь внешняя поверхность металла, на внутренней стороне даже не повреждается лакокрасочное покрытие.

Этого вполне достаточно, чтобы можно было вытягивать вмятину при помощи обратного молотка или другого приспособления. После манипуляций с металлом, приваренный крюк или наконечник молотка, легко отрывается резким вращательным движением.

Как сделать споттер самостоятельно

Компоненты споттера:

  • Трансформатор, аналогичный обычному от точечного сварочного аппарата. Рабочий ток вторичной обмотки 1500 Ампер;
  • Блок управления, обеспечивающий регулировку длительности импульса;

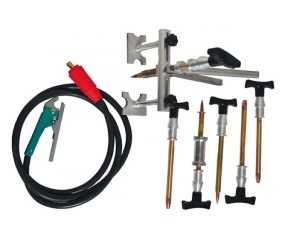

  • Обратный молоток, оснащенный приспособлением для точечного прихватывания к поверхности металла;
  • Приспособление для постепенного вытягивания с комплектов крючьев и шайб для прихватывания к металлу.

Изготовить аппарат можно из компонентов, имеющихся в сарае или гараже любого домашнего мастера. Исключение составляет разве что трансформатор, но и этот элемент при желании можно раздобыть за разумную цену, например – в пунктах приема металлолома.

Еще немного средств надо будет потратить на радиодетали для изготовления блока управления (пускового устройства). Обратный молоток и прочие приспособления для вытягивания поврежденных кузовных элементов изготавливаются по образцу фабричных, желательно из меди или латунных сплавов.

Изготовление рабочего трансформатора и блока управления:

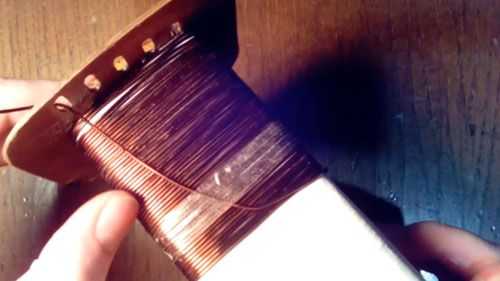

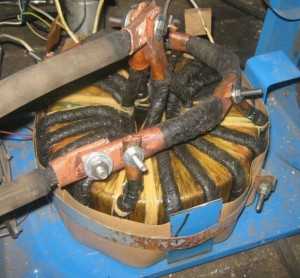

Первичная обмотка рабочего трансформатора Т2 рассчитывается на мощность 10-15 кВт. Если вам удалось раздобыть готовый трансформатор, например от обычного сварочного аппарата – рассчитать силовую вторичную обмотку будет несложно.

Намотайте 10 витков толстого провода и замерьте полученное напряжение при включенном трансформаторе. Разделите эту величину на 10, и получите напряжение, получаемое с одного витка. Количество витков должно обеспечить напряжение 7-9 вольт.

Медная жила для вторичной обмотки должна быть сечением не менее 75 квадратов. Это обеспечит формирование рабочего тока до 1500 ампер без излишнего нагрева и потерь мощности.

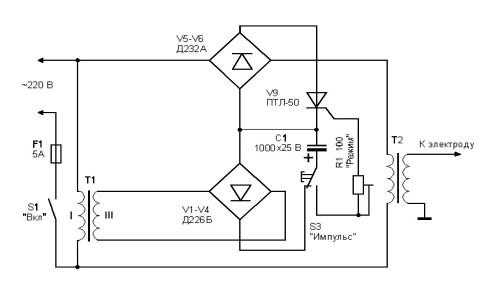

Состав силового блока следующий: трансформатор Т1 и диодный мост V1-V4, собранный на диодах Д226Б. Он служит для зарядки управляющего конденсатора С1. Трансформатор подойдет любой, например – от бытовой техники. Напряжение на выходе 12-24 вольта.

Емкость С1 открывает и закрывает тиристор V9, который и является ключом для блока управления. При нажатии на пусковую кнопку S3, тиристор открывается и подает питание через мост V5-V6 на первичную обмотку рабочего трансформатора Т2.

За это время происходит импульсная сварка, которая прекращается по мере разряда конденсатора С1, закрывающего тиристор V9 и прекращающего подачу напряжения на первичную обмотку рабочего трансформатора Т2. Длительность сварочного импульса регулируется переменным резистором R1.

ВАЖНО! Сварочный импульс протекает однократно, и не зависит от продолжительности нажатия на кнопку S3. Для перезапуска системы необходимо отпустить пусковую кнопку S3. После этого емкость С1 вновь зарядится и система будет готова к новому импульсу.

Кабели, которые подают рабочий ток к инструменту споттера, должны иметь сечение не меньше, чем вторичная обмотка рабочего трансформатора. Длину желательно ограничить 2,5 метрами (опять же, для уменьшения потерь мощности).

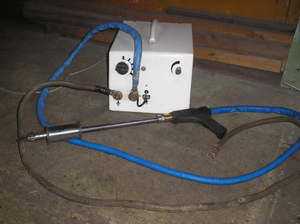

Изготовленный своими руками точечный сварочный аппарат безопасен и надежен. Кабель питания 220 вольт и блок управления должен быть надежно закрыт в корпусе. Если корпус металлический – заземление обязательно.

ВАЖНО! Споттер потребляет 10-15 кВт мощности. Поэтому ваша электропроводка должна соответствовать нагрузке.

Еще одно видео изготовления точечной сварки из старого сварочного аппарата

Прибор для контактной сварки из сварочного аппарата

По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

Обратите внимание

Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

obinstrumente.ru

преимущества самодельного оборудования, выполнение аппарата из инвертора

Споттер представляет собой аппарат, предназначенный для выполнения точечной сварки. Это оборудование широко используется при выполнении рихтовки и восстановлении кузова автомобиля. Благодаря простоте конструкции таких аппаратов сделать своими руками споттер не составит особого труда.

Необходимо лишь использовать качественный инвертор, на основе которого выполняется сварочное оборудование.

Особенности применения

Если изначально споттеры использовались лишь при выполнении различных кузовных работ с автомобилями, то сегодня благодаря универсальности этого оборудования имеется возможность его использования в быту для качественной точечной сварки. С помощью самостоятельно изготовленных сварочных аппаратов выполняются всевозможные металлоконструкции, заборы из арматуры, осуществляется правка поверхностей кузовных панелей без необходимости разборки обшивки.

Основным назначением споттера является именно ремонт и восстановление кузовных панелей автомобилей. В том случае, когда выровнять детали изнутри невозможно, а их демонтаж представляет определенные сложности, используются споттеры, позволяющие выполнять качественную сварку, которая в последующем будет отлично защищена от появления коррозии.

Принцип работы

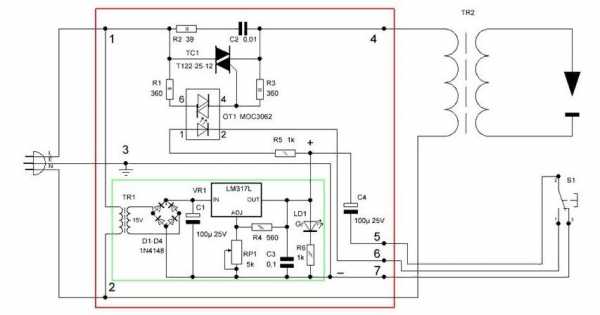

На сегодняшний день существует несколько вариантов электрических схем споттеров, которые изготавливаются из инвертора, трансформатора и старого аккумулятора. Самодельные аппараты функционируют по принципу молотка, позволяя вытягивать кузовные элементы без локальной покраски, а качество точечной сварки при использовании рабочего пистолета позволяет обеспечить максимально надежную и долговечную фиксацию кузовных элементов.

Самодельный споттер имеет несколько режимов работы:

  • Сварочный режим, с использованием угольного электрода, когда вся работа выполняется на минимальной мощности.
  • Кратковременный режим, при котором направляющую закрепляют с помощью специальных колец и вытягивают металл при его точечном разогреве.

Наибольшей популярностью сегодня пользуются модели аппаратов для точечной сварки, которые выполнены на базе инвертора. Такие устройства имеют специальный дополнительный пистолет, с помощью которого осуществляется точечный разогрев соединяемых металлических элементов.

Устройство на базе инвертора

Самодельные аппараты точечной сварки, выполненные на основе сварочного инвертора, отличаются простотой конструкции, имеют необходимую для работы с большинством металлов мощность и с легкостью могут быть изготовлены своими руками.

Простейшие споттеры могут состоять из следующих элементов:

  • Корпус инвертора.
  • Кабель.
  • Острый пруток или электрод.
  • Пистолет стаддер.

Проще всего изготовить такой аппарат для контактной сварки используя инверторы, к которым через кабель крепят сварочный пистолет. Можно использовать как уже готовые покупные пистолеты стаддеры, так и изготовить их самостоятельно на базе металлического пистолета для герметика.

Преимущества самостоятельно изготовленных споттеров:

  • Возможность вытягивания металлических деталей без повреждения оригинального лакокрасочного слоя.
  • Удобство в эксплуатации.
  • Универсальность применения.
  • Возможность выполнения осадки металла с использованием графитовых электродов.
  • Наличие двух и более режимов выполнения сварочных работ.
  • Простота конструкции.
  • Доступная стоимость используемых компонентов.

Можно найти различные схемы изготовления инверторных споттеров. Можно подобрать как простейшие модели, которые предназначены для их бытового использования, так и профессиональные установки, сочетающие мощность, универсальность применения и расширенные возможности.

Для самостоятельной сборки аппарата потребуются следующие компоненты:

  • Контактная группа на 220 Вольт.
  • Диодный мост.
  • Реле управления на 30А.
  • Трансформатор, который понижает напряжение на 12 Вольт.
  • Тиристор на 200 Вольт.
  • Кнопки управления.

Подключение к сети осуществляется при помощи диодного моста и трансформатора. Тиристорная цепь и контактная диодная группа в инверторе повышает напряжение, после чего ток подается по кабелю на рабочий сварочный пистолет.

Используемый транзисторный диодный блок должен выдерживать максимально высокие показатели выходной силы тока, которые достигают 1500 Ампер. Управлять мощностью выходного сварочного тока можно при помощи шины, которая устанавливается вместо вторичной обмотки.

Несмотря на кажущуюся сложность, даже начальных навыков чтения электросхем и работы с радиодеталями будет достаточно для самостоятельного изготовления споттеров, которые могут использоваться не только в быту, но и для выполнения различного рода кузовных работ.

Необходимо лишь подобрать качественную схему исполнения аппарата для контактной сварки, и в последующем полностью придерживаться имеющейся на руках документации.

Корпус и кабели

Коробку изготовленного самостоятельно споттера можно выполнить из подручных металлических материалов. Проще всего использовать для этой работы корпус от старого компьютера. Наличие работающего вентилятора будет дополнительным плюсом, что позволит снизить температуру, позволяя улучшить продолжительность работы устройства без его отключения на обязательное охлаждение.

Внутри корпуса необходимо установить несколько вентиляторов, которые работают от 12 Вольт и позволяют осуществлять качественное охлаждение силовой части инвертора. Проще всего использовать компьютерные вентиляторы, которые напрямую подключаются к блоку управления и работают постоянно или по сигналу от температурных датчиков.

Наличие внутри корпуса компактных вентиляторов позволяет продлить время непрерывной работы устройства при максимальных показателях мощности.

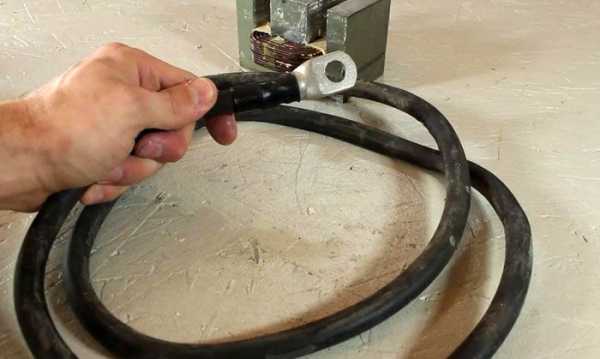

Сварочные кабели лучше всего использовать уже готовые покупные с сечением не меньше 1 миллиметра на 10 Ампер мощности максимальных показателей тока. Для массы используют кабели с длиной не более 150 сантиметров, а рабочий провод выполняется не длиннее 250 сантиметров. В противном случае может отмечаться потеря силы тока, что отрицательно сказывается на работе аппарата и качестве сварки.

На обоих концах кабеля крепят резьбовые соединения для фиксации сварочного пистолета и подключения его к инвертору. Качеству соединения следует уделить должное внимание, так как от этого зависят потери силы сварочного тока. На обратной стороне силового кабеля для массы устанавливают быстрозажимный зажим или используют клеммы с резьбовым креплением.

Выполнение рабочего пистолета

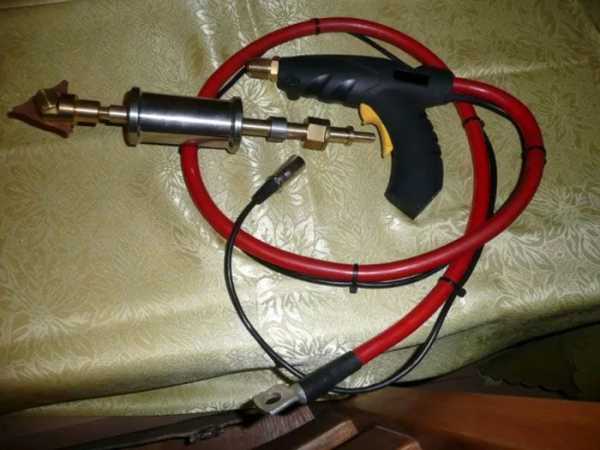

Основным рабочим элементом споттера является сварочный пистолет, который позволяет осуществлять точечный разогрев металла. Если планируется постоянно использовать оборудование, то предпочтительно приобрести уже готовый заводской пистолет, который отличается простотой конструкции, надежностью и долговечностью. Если же споттер изготавливается для нерегулярного использования, то вполне по силам собрать рабочий пистолет из подручных приспособлений.

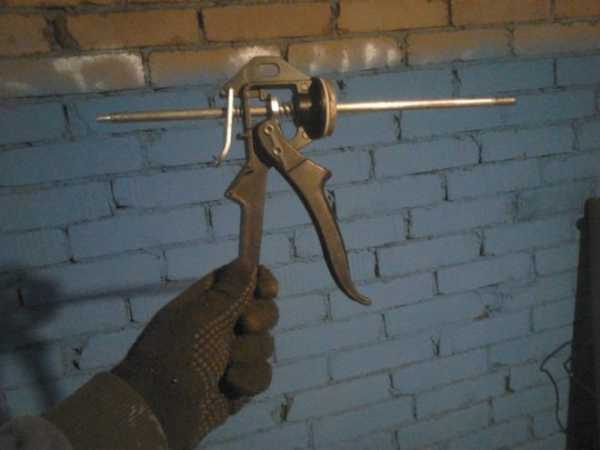

Проще всего выполнить его из монтажного клеевого пистолета, к которому приделывают надежную и удобную ручку из текстолита или других непроводящих ток материалов. В клеевом пистолете делаются соответствующие отверстия для направляющих, к которым в последующем фиксируется используемый электрод. Кабель от инвертора подключается к пистолету и при нажатии на спусковой крючок происходит подача короткого мощного импульса.

Кронштейн-держатель, который фиксирует сварочный электрод, выполняется из медной трубки прямоугольного или квадратного сечения. В качестве электродов используют медные прутки с диаметром 8—10 миллиметров.

Можно найти различные схемы и варианты изготовления пистолета для контактной сварки, которые подразумевают смену электрода без разборки выполненного устройства.

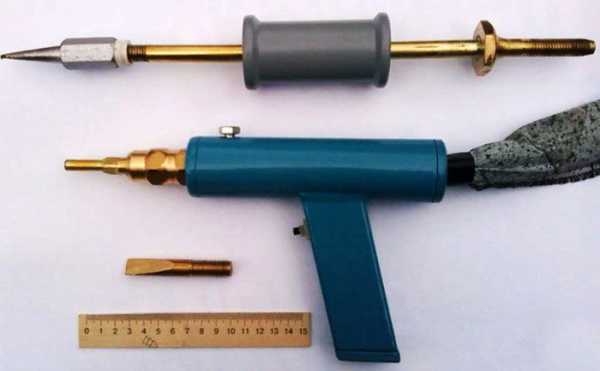

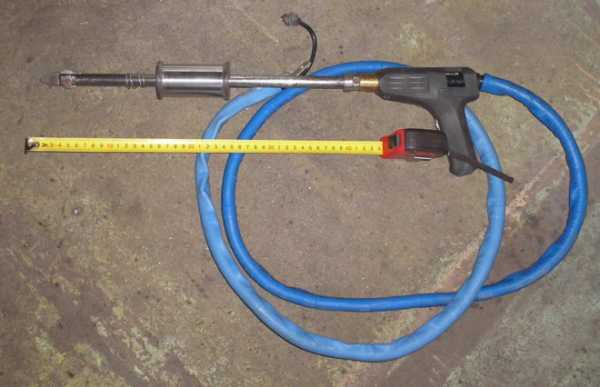

Сборка обратного молотка

Одним из преимуществ использования споттера является быстрая замена рабочих инструментов, что расширяет функциональные возможности такого оборудования. Для выполнения рихтовочных и сварочных кузовных работ используется обратный молоток или как его еще называют по-другому инопуллер. Изготовить своими руками простейший обратный молоток не составит труда. Выполняют его на основе металлического монтажного пистолета.

От старого монтажного пистолета отрезается часть, которая держит баллон с герметиком и монтажной пеной. На освободившуюся площадку приваривают три прутка, диаметром не более 10 миллиметров. К свободным концам прутков фиксируют сваркой кольцо, которое делается из прутка с сечением 6—10 миллиметров. Диаметр кольца не должен превышать 100 миллиметров.

У штока пистолета обрезают упоры и изогнутую часть. Вместо них приваривается крепление, к которому в последующем подсоединяют кабель от сварочного инвертора. Крепление кабеля можно выполнить при помощи двух гаек и болта с резьбой в М10.

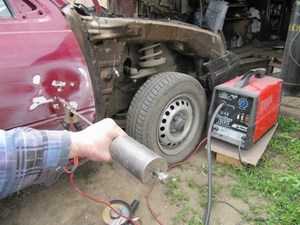

С помощью обратного молотка может осуществляться высококачественная точечная сварка и рихтовочные работы без повреждения оригинального лакокрасочного покрытия.

При желании можно приобрести уже готовые обратные молотки, которые различаются диаметром рабочего органа и предназначены для использования на споттерах с различной мощностью.

Споттер из сварочного аппарата

Проще всего изготовить своими руками споттер из сварочного аппарата. В таком случае потребуется лишь дооснастить агрегат тиристором и диодом с требуемыми параметрами, что позволит осуществлять импульсную сварку. Дополнительно сварочный аппарат может оснащаться втягивающим реле, которое позволяет регулировать мощность подачи импульса.

Споттер из сварочного аппарата выполняется в полном соответствии с имеющейся схемой, а всё что останется сделать — это приобрести или изготовить самостоятельно рабочий пистолет и обратный молоток. Отдельные схемы исполнения споттера подразумевают возможность переключения режимов работы, когда используемый инвертор может работать как классический сварочный аппарат, так и устройство для точечной сварки.

Сделать споттер своими руками не составит особой сложности. Выполнить такое устройство для контактной точечной сварки можно из инвертора или старого сварочного аппарата. Необходимо лишь иметь на руках качественную схему, по которой будет выполняться сборка аппарата. Изготовить используемые рабочие пистолеты и обратные молотки можно из приспособлений для распыления монтажной пены и герметика. Выполнение такого оборудования своими руками позволит существенно сэкономить на покупке техники, изготовленной промышленным способом, при этом функциональные возможности самодельного оборудования не будут отличаться от дорогостоящих покупных агрегатов.

220v.guru

Как сделать точечную сварку или споттер своими руками из сварочного аппарата, аккумулятора или микроволновки для кузовного ремонта: схема и видео

Споттер — один из видов сварочных устройств. Благодаря этому оборудованию можно сделать точечную сварку труднодоступных мест, к примеру, на кузове машины. Чтобы не тратиться на покупку оборудования, можно соорудить споттер своими руками. О принципе работы и сборке оборудования вы узнаете из этой статьи.

Содержание

Открытьполное содержание

[ Скрыть]

Как функционирует споттер?

Прежде чем разобрать, как соорудить самодельный споттер для кузовного ремонта, рассмотрим схему устройства с описанием. На первичную составляющую трансформатора поступает напряжение, проходящее через диодный мост V5-V8. Вторая диагональ устройства подсоединяется к тиристорному компоненту V9. Величина напряжения, управляющегося деталью, подается с устройства Т1, которое должно обладать невысокой мощностью.

Когда питание от бытовой сети поступает на схему, происходит заряд конденсаторного элемента С1, напряжение поступает от вторичного компонента Т1 от диодного моста V1-V4 и замкнутых выводов переключателя S3. Напряжение будет отсутствовать на вторичной обмотке, поскольку V9 в это время закрыт. Через первичную обмотку ток также не сможет поступать. Нажимая на кнопку выключателя S3, можно отключить конденсаторное устройство от зарядной цепи и активировать проводку управления тиристорным компонентом. Через электрод детали протекает ток разряда конденсаторного устройства, а также сопротивление, что способствует открытию компонента.

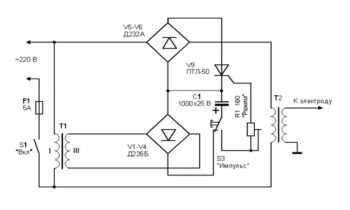

Схема самодельного споттера

Кратковременный сигнал поступает через первичную составляющую, его длина зависит от емкости конденсатора С1, а также выставленного значения сопротивления R1. На вторичной составляющей детали образуется мощный ток, сила которого может увеличиваться до 500 ампер, если длительность сигнала составит 0,1 сек. Но импульс может быть коротким или длинным, все зависит от резисторного элемента R1. Когда конденсатор разрядится, тиристорный компонент закроется, а схема вернется в изначальное положение. Если контакты на выключателе S3 переключить, то конденсаторное устройство вернется в зарядный режим.

Из каких компонентов состоит оборудование:

  1. Трансформатор. Купить эту деталь для сборки трудно, легче его сделать своими руками. Чтобы разработать девайс, потребуется магнитопровод, величина его сечения составит не менее 400 мм2. Для изготовления первичной обмотки подойдет провод с сечением 2,5 мм2, а число витков будет около двухсот. Для создания вторичной составляющей необходим кабель с сечением 50 мм2 или выше, нужное число витков составит семь штук. Как вариант, допускается эксплуатация шины нужных габаритов с изоляционным слоем. Для обеспечения безопасности между компонентами делается изоляция, в качестве изолятора применяется электротехнический картон. При его отсутствии подойдет лакоткань либо бумага, но ее надо положить в несколько слоев и заранее обработать парафином. Выходящие контакты деталей имеют длину, которой хватит для подсоединения к выходным элементам, а также компонентам электроцепи питания обмотки.
  2. Трансформатор питания электроцепи, на схеме компонент маркируется как Т1. Величина напряжения на вторичной обмотке элемента равно 12 В. Допускается создание вспомогательной обмотки, она используется для того, чтобы контролировать наличие напряжения.
  3. Тиристорный элемент ПТЛ-50. Найти эту деталь может быть проблематично, допускается применение идентичных запчастей. Значение обратного напряжения составит минимум 220 вольт, а параметр тока будет равен не менее 50 ампер.
  4. Диодный мост V5-V8. Компонент можно собрать своими руками из разных диодных компонентов. Показатель напряжения на выходе будет равен минимум 220 вольтам, а величина тока — от 50 ампер и выше.
  5. Диодная сборка. Значение напряжения составит не меньше 12 вольт.
  6. Понадобится один резисторный элемент R1 с номинальным параметром 100 Ом. Величина мощности рассеивания не имеет значения, конденсаторный элемент должен быть электролитическим, параметр емкости — 1000 мкФ, а уровень напряжения — 25 вольт.

Канал Спецтехника и транспорт рассказал о том, как правильно пользоваться споттером.

Что надо знать о применении устройства?

Что учесть при эксплуатации приспособления:

  1. Надо контролировать работу оборудования.
  2. Если выявлены неисправности, для ремонта обратитесь к специалистам.
  3. Все компоненты управления рекомендуется вывести на основную панель. Это позволит управлять устройством с удобством.
  4. Общая длина кабелей должна быть не более 2,5 м.
  5. Перед применением оборудования поверхность машины зачищается от следов коррозии или старой краски. Это позволит надежно соединить два куска металла.

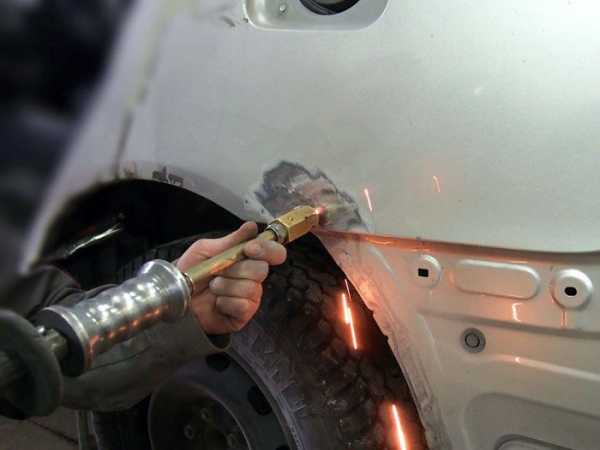

  6. К поверхности, которая подлежит рихтовке, перед началом работ подсоединяется заземление.
  7. К поверхности перед сваркой крепится фиксатор, он применяется для присоединения оборудования.
  8. К приваренному фиксатору надо осуществить захват пистолетом, затем производится выравнивание поверхности. Для качественной коррекции могут использоваться дополнительные компоненты, к примеру, обратный молоток. Его использование актуально при большой толщине металла.
  9. После сварки приваренные крепеж удаляется, а место его установки обрабатывается шлифмашиной.

Инструкции с описанием

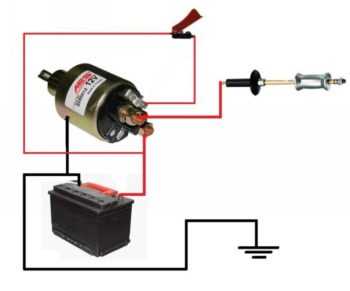

Ниже разберем, как сделать споттер с функцией автостарта и таймера из сварочного аппарата и прочих устройств, а также как произвести расчет всех рабочих параметров.

Чтобы организовать опцию таймера, купите реле времени.

Из сварочного устройства

Процедура создания споттера для рихтовки из полуавтомата начинается с подготовки основных компонентов:

  • трансформаторное устройство наподобие того, которое используется в аппаратах Ресанта или других, величина тока во вторичной обмотке составит 1500 ампер;
  • модуль управления, использующийся для изменения длительности сигнала;
  • обратный молоток;
  • инструмент для извлечения с комплектов шайб для прилегания к поверхности.

Канал KapotOR в ролике продемонстрировал процедуру сборки споттера.

Если найти трансформаторный узел и модуль управления проблематично, эти компоненты можно собрать самому:

  1. Величина мощности первичной обмотки устройства Т2 составит около 10-15 кВт. При наличии готового механизма определить мощность обмотки нетрудно.
  2. Десять витков толстого провода наматываются на обмотку. Осуществляется замер параметра напряжения при запущенном трансформаторе. Число надо поделить на десять, в итоге вы получите напряжение, которое выдает обмотка с одного витка. Их общее число обеспечит механизм напряжением на 7-9 вольт. Учтите, что для вторичной составляющей применяется жила, сечение которой составит не меньше 75 мм2. Благодаря этому обеспечивается создание рабочей величины тока до 1500 А, обмотка не будет нагреваться и терять мощность.
  3. Чтобы сделать силовой блок, потребуется девайс Т1 с диодным мостом, последний работает на элементах типа Д226Б. Компонент предназначен для подзарядки управляющего конденсаторного элемента. Допускается использование любых трансформаторных устройств, к примеру, от бытовой техники. Величина напряжения на выходе составит в диапазоне от 12 до 24 вольт.
  4. Емкостный элемент С1 предназначен для открытия и закрытия тиристорного компонента V9, он используется в качестве ключа для управляющего модуля. Когда пользователь жмет на пусковой переключатель S3, тиристорный элемент открывается, в результате чего на Т2 через диодный мост подается питание. Импульсная сварка заканчивается при разряде конденсаторного компонента С1. Последний применяется для закрытия тиристорного компонента, а также прекращения поступления напряжения на обмотку Т2. В зависимости от резисторного компонента R1 длина сигнала может быть разной. Учтите, что сам импульс проходит однократно, его длительность не зависит от того, как долго вы жмете на переключатель S3.
  5. К контактам девайса подсоединяются провода, по ним ток подается на инструмент аппарата. Сечение электроцепи будет не меньше, чем на кабеле вторичной составляющей.
  6. Вся конструкция помещается в корпус, устройство надо надежно зафиксировать. Если в качестве корпуса используется коробка из металла, то ее обязательно следует заземлить.

Помните, что споттер во время работы потребляет до 15 кВт мощности, поэтому его надо использовать в электросети, соответствующей значению.

Канал AVTO CLASS рассказал, как собрать спотер из аппарата переменного тока.

Из сварочного инвертора

Для выполнения задачи потребуются такие материалы:

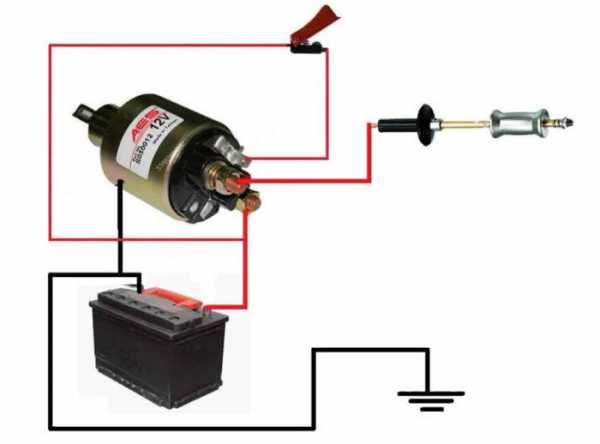

  • один двенадцативольтный привод, который сможет обеспечить кнопочное переключение реле, допускается эксплуатация механизма от бытовой техники;
  • тиристор, предназначенный для работы с напряжением 200 В;
  • одно реле на 30 А;
  • диодный мост;
  • переключатель для активации и отключения оборудования;
  • контактная группа, рассчитанная на работу с напряжением 220 В.

Изготовление производится так:

  1. С подготовленного аппарата надо демонтировать вторичный слой.
  2. Затем надо подсчитать, какое число витков понадобится для одного вольта. Для расчета требуется намотать проволоку на первичную составляющую. Когда обмотка намотана, надо произвести замер величины вольт, величина делится на количество сделанных витков.

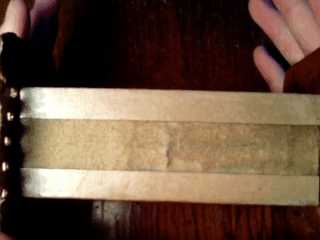

  3. После из вторичного элемента надо сделать шину. Сечение проволоки обмотки составит от 16 мм2, а параметр напряжения варьируется в районе 6 вольт. При использовании меньшего сечения шину придется поделить на разные части. Все составляющие элементы фиксируются посредством скотча.
  4. Для сборки потребуются две шины, оснащенный изоляционной обмоткой, причем слой проводится постепенно. Сначала наносится слой изоленты, затем скотч, после чего опять изолента. На открытых краях обмотки можно установить клепки.
  5. Затем производится установка шин на трансформаторное устройство. Процесс может вызвать сложности, особенно, если вы никогда ранее не сталкивались с необходимостью выполнения подобной задачи. Может потребоваться помощь другого человека или инструментов, к примеру, молотка. Трансформаторное устройство и первичный элемент не нужно фиксировать прочно друг к другу. Надо только обеспечить ровную посадку шины при монтаже и повредить компонент.
  6. Производится замер параметра мощности. Если эта величина соответствует нормированным показателям, то процедура сборки практически завершена. При наличии отклонений попытайтесь поменять подключение электроцепей к первичному компоненту.

Вячеслав Витер показал, как собрать споттер из инвертора на примере модели Kaiser NBC-250.

Одним из важных элементов аппарата считается трансформатор. Процесс его сборки представляет наиболее сложный этап. Особенно надо уделить внимание процедуре намотки, она занимает немало времени и сил. Наматывать обмотку надо медной либо алюминиевой проволокой. Обязательно сделайте изоляцию из специальной трансформаторной бумаги либо лакоткани. Чтобы фиксация материала была надежной, бумагу следует обработать парафином.

Допускается сборка пистолета из полуавтомата, только в конструкцию придется внести определенные корректировки. Внутри устройства надо зафиксировать латунную ось, а крокодилы выполняются из отрезка трубы, диаметр которой составит 2 см. Электроцепь, которая будет использоваться для соединения трансформаторного механизма и пистолета, будет иметь сечение, аналогичное шине, или больше.

Из микроволновки

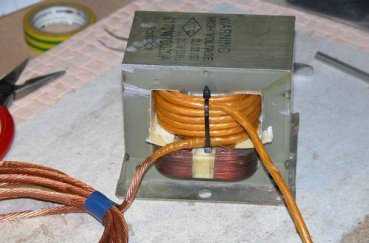

Чтобы собрать споттер из микроволновой печи необходим блок трансформаторного устройства, а также управляющий модуль.

Процедура сборки осуществляется так:

  1. С сердечника микроволновой печи убирается вторичная обмотка. Для ее удаления можно воспользоваться канцелярским ножом. Удалите все остатки с устройства, но будьте осторожны, чтобы не повредить сердечник.
  2. Изготовляется обмотка. Сначала делается первичная составляющая, надо сделать двести витков из кабеля с сечением 2,5 мм2. Затем надо сделать вторичный компонент, для этого делается семь витков, сечение провода будет не меньше 50 мм2.
  3. Для создания изоляции можно использовать технический картон.
  4. Неважно, какая разновидность трансформаторного устройства применяется для изготовления. Главное условие — второй контур должен работать с напряжением 12 вольт.
  5. Следующим этапом будет сборка модуля. После сборки девайс подключается к споттеру.
  6. Если надо, добавьте в конструкцию удлинители.
1. Схема для создания девайса
2. Намотка обмоток устройства

Из аккумулятора

Чтобы сделать аппарат, подготовьте:

  1. АКБ. Допускается применение стартерного устройства, его емкость будет не менее 60 Ач. Аккумуляторная батарея должна быть рабочей, не изношенной и не разряженной. АКБ должен сохранить не менее 60% заряда.
  2. Пускательное устройство. Допускается использование любого переключателя или кнопки, которая не будет фиксироваться и сможет выдержать более 5 ампер тока.
  3. Втягивающее реле от стартерного устройства. Подойдет элемент с неисправной механической составляющей. Соленоид, а также контактная группа должны быть работоспособными.
  4. Соединительная электроцепь, компонент считается одним из основных в конструкции. Сечение кабеля, который вы будете использовать, составит от 500 до 100 мм2, поскольку при функционировании споттера через компонент будет проходить до одной тысячи ампер тока. Управляющий кабель для самого реле можно применять с небольшим сечением.
  5. Потребуется элемент для рихтовки, к примеру, молоток, шайба или пуллер.

Сборка споттера осуществляется так:

  1. Длина применяющегося провода должна быть не более полтора метра. Чем короче будет кабель, тем меньшим будет показатель потерь при функционировании споттера. Допускается использование сварочных кабелей. Если сечение элементов маленькое, возможно их параллельное подключение. И положительная, и отрицательная электроцепи имеют одинаковую длину. Надо заранее приобрести надежные крокодилы, которые смогут работать с сотнями ампер тока.
  2. Контакты АКБ надо защитить, чтобы обеспечить надежность соединения. Если при повышенной нагрузке будет наблюдаться искрение, это приведет к появлению окислений, что способствует увеличению общего сопротивления проводов.
  3. В разрыв положительной электроцепи надо включить контакты втягивающего реле. Элемент монтируется поближе к аккумулятору, допускается его фиксация на корпусе, чтобы обеспечить компактность оборудования в целом. На этом этапе важно защитить устройство от замыкания положительного и отрицательного контактов батареи. При покупке реле лучше выбрать запчасть с разборным корпусом. При функционировании споттера контакты будут подгорать, их придется периодически чистить. Если шток, которым оснащено реле, нельзя закрепить, то надо продумать ограничительное устройство, которое предотвратит возможность выпадания подвижного компонента. Отрицательный контакт подсоединяется к электроцепи с корпусом устройства. Положительный подается через пусковой переключатель на управляющий элемент.
  4. Переключатель для управления приспособлением фиксируют на рихтующем инструменте, для этого применяется изолирующая прокладка. Значение напряжения на оборудовании составит не более 10-12 вольт, электрическая защита не нужна.
  5. Отрицательный провод фиксируется к зачищенной до металла составляющей поверхности. Для крепления используется медный контакт.
1. Схема для изготовления оборудования из АКБ

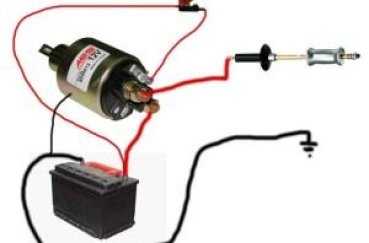

2. Наглядная схема сборки устройства
Техника безопасности

Какие нюансы в вопросах безопасности надо учитывать при использовании споттера из АКБ:

  1. Повышенные нагрузки приведут к выходу из строя батареи. При прихватывании насадки к металлу по факту случается замыкание. Величина тока, которая проходит через батарею, увеличится до 1500 А. А обычный стартерный аккумулятор рассчитан на работу не более, чем с 600 амперами. Из-за этого пластины устройства могут перегреваться, что приводит к их сульфатации и повреждению. Может закипеть и раствор электролита при прохождении высокого тока. При интенсивном использовании споттера надо делать перерывы, чтобы аккумулятор остыл. Следите за его температурой и контролируйте величину напряжения остаточного заряда.
  2. Споттер желательно оборудовать вольтметром, это позволит производить мониторинг за напряжением при его работе. Если рабочий параметр будет уменьшаться до критического, потребуется подзарядка батареи. Из-за высокой величины тока оснащать споттер предохранительными элементами нецелесообразно.
  3. Если прижигание контактов к рабочей поверхности продолжительное, это испортит металл, в нем можно сделать дырку. При критически высоких температурах возможна вспышка лакокрасочного покрытия. Прихватывание лучше осуществлять короткими сигналами продолжительностью не больше одной секунды.
 Загрузка ...

Видео «Простая схема для сборки самодельного споттера»

Канал AKA KASYAN в ролике рассказал об особенностях сборки и показал, как производится изготовление оборудования в домашних условиях.

razvodka.com

Споттер своими руками: подробные инструкции по сборке

Споттер относится к категории оборудования для выполнения контактной сварки. В процессе работы агрегат выдает токовый разряд, который за доли секунды расплавляет металл и позволяет проводить сварку точечно без привычных клещей. Для корректной работы используется сменная насадка – обратный молоток, который одномоментно со споттером выправляет вмятины, тем самым придается потерянная жёсткость металлу и возвращается его изначальная форма. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции Seti.guru ответим на вопрос как сделать споттер своими руками, рассмотрим последовательность сборки такого агрегата из разных бытовых приборов и ненужного оборудования.

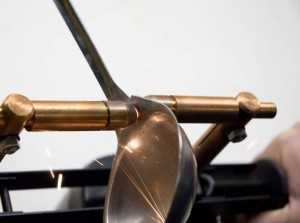

Прибор точечной сварки промышленного производства

Читайте в статье:

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер для кузовного ремонта своими руками

Наконечник споттера похож на пистолет, в ручном режиме с его помощью можно регулировать время, которое необходимо для правки детали, для этого достаточно просто выжать кнопку и не отпускать ее.

Существует несколько вариантов, как сделать споттер для кузовного ремонта своими руками из отслуживших своё приборов. Рассмотрим подробно каждый вариант сборки.

Подбираем комплектующие

Главная и самая сложная часть работы – подобрать правильный трансформатор. Для создания необходимого токового импульса нужен трансформатор на 1500 А. Если у вас такого нет под рукой, чуть позже расскажем, как сделать его самостоятельно.

Кроме этой важнейшей детали для сборки споттера потребуются: обратный молоток, блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Как правильно переделать трансформатор для споттера

Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод. Рассмотрим порядок работ более подробно.

ИллюстрацияОписание действия
Для работы используем 2 пустые болванки от катушек, наша задача их соединить в одну
Отрезаем выступающие боковые части с двух катушек, склеиваем секундным клеем, обматываем тканью и заливаем лаком. Углы проклеиваем картоном. Это сделано для того, чтобы при намотке не перегибало провод. У нас получилась одна большая болванка.
Начинаем намотку проводом в несколько слоев, диаметр 1,1 мм. В нашем случае получилось около 112 витков на ряд. Каждый слой прокладываем изоляционной бумагой. Это сведет к минимуму риски межвитковых замыканий.
Делаем ответвление. Их будет три штуки. Можно менять напряжение на вторичке не сматывая ее. Это слегка увеличит нагрузку на первичку, но для кратковременных работ, к примеру, переключения тока с 3 Вольт, на 5-ть вполне подойдет.
Выводим провода из катушки

Важно! Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Если вы хотите получить дополнительные знания, как правильно намотать трансформатор для споттера, посмотрите это видео

Изготовление блока управления

Главная задача при сборке блока управления – корректно соединить перемычки для разрыва контактов первичной сети. Основные схемы мы привели ранее. Кроме того, в блок управления заводятся провода, контакты для пусковой кнопки, а также других переключателей, необходимых для работы.

Выбор корпуса споттера и силового провода

Несмотря на то, что вы делаете самодельный инструмент, необходимо позаботиться об эстетике. Поэтому корпус агрегата (то, на что будут обращать свое внимание те, кто будут обращаться к вам за помощью), важно сделать функциональным и удобным. Заранее продумайте, какие управляющие элементы и где вы хотите разместить.

Пример расположения элементов управления на корпусе самодельного споттера: 1 – кнопка включения и выключения прибора, 2 – регулятор силы тока, 3 – регулятор импульса, 4 – рычаг переключения из ручного в автоматический режим, 5 и 6 – сварочные кабели.

Корпус для споттера может быть выполнен из разных материалов: металла, пластика и даже дерева. Некоторые мастера используют системный блок для ПК. Это достаточно удобно, так как в нём уже имеется возможность установить микросхемы и кулеры. Иногда в качестве защиты используется деревянный короб с откидной крышкой. В некоторых моделях предусмотрена выдвигающаяся телескопическая ручка для переноски.

Главная задача – обеспечить возможность вскрытия коробки и доступ ко всем элементам управления в любой момент. Габариты корпуса выбираются индивидуально, лучше обработать конструкцию диэлектрическим материалом.

На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.

Особое внимание следует обратить на качество сварочного кабеля. Расчет длины производится по такому принципу. На каждые 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м.

Изготовление рабочего сварочного пистолета – подробная фото и видеоинструкция

Сварочный пистолет – один из важнейших элементов споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельный агрегат.

Особенность пистолета в том, что он может совмещать в себя одну или несколько функций: использоваться как сварочный аппарат, как обратный молоток.

Некоторые умельцы как могут упрощают и ускоряют себе работу. Рассмотрим,как работает одно из таких устройств, наиболее интересное на наш взгляд – пистолет для приваривания шайб с помощью споттера.

ИллюстрацияОписание действия
Конструкция предполагает использование пневмопистолета, который обеспечивает подачу крючков для эффективного крепления споттером. Цилиндр и поршень пневнопривода по сути, являются обычной металлической трубкой и металлическим круглый стержнем.
Корпус был изготовлен из нержавейки толщиной 1 мм. Центральный подвижный механизм – затвор был сделан из медной трубы миллиметровой толщины.
Труба была разрезана, расправлена и сделано 2 куска медной пластины. В одной пластине был сделан вырез под свариваемую шайбу, затем 2 пластины были соединены между собой.Таким образом,нам удалось избежать фрезерных работ.
Пистолет является пневмоприводом для затвора, он помогает передернуть его и тем самым, выдвинуть следующую шайбу для сварки.

В большинстве же случаев в качестве основы для сварочного пистолета выступает монтажный клеевой пистолет. Главная задача, разработать такую конструкцию, которая позволяла бы поменять электрод без разборки.

Иногда для работы используется еще одна насадка – пуллер для споттера. Он выполняет сразу две функции сварку и выравнивание поверхности.

ИллюстрацияОписание действия
Как мы видим насадка позволяет не только проводить контактную точечную сварку, но и одновременно слегка выравнивать поверхность.
В процессе работ не забывайте сверяться по уровню

Изготовление обратного молотка для споттера своими руками

Обратный молоток (на фото самый верхний) нужен для рихтовки кузовной поверхности.

Обычно его собирают из металлических прутов, сваривая их и оформляя наконечник при помощи гаек. Болванка на штыре должна перемещаться свободно, чтобы создавать обратную тягу во время работы. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто.

Предлагаем вам короткую видеоинструкцию, как сделать обратный молоток.

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего в качестве основного агрегата для переделки споттера используют инверторный сварочный аппарат.

В сварочном аппарате есть все необходимое для работы прибора.

Главное – подготовить трансформатор для создания нужной силы тока и сделать пистолет.

Если у вас есть резервный сварочный аппарат, то мы поможем вам решиться на переделку его в споттер. Как сделать споттер своими руками из инверторного сварочного аппарата смотрите в этом видео.

Споттер из микроволновки

Переделка споттера из микроволновки своими руками имеет свои особенности. В целом схема и последовательность работ не отличается от процесса сборки инверторного агрегата, однако нам необходимо настроить прибор так, чтобы добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Рассмотрим коротко этапы работ.

Споттер своими руками из старого аккумулятора

Споттер из аккумулятора – отличный вариант походного инструмента. Для работы с ним не нужно подключение к сети.

Споттер из аккумулятора и втягивающего реле

Схема подключения следующая: на минусовую клемму подсоединяется корпус реле и сварочный провод. На конце провода приваривается контакт, предназначающийся для крепления на сварочную деталь, которую нужно выпрямить.

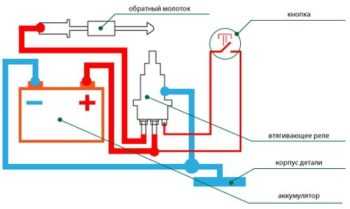

Электрическая схема споттера из аккумулятора

Плюсовая клемма подсоединяется к реле своими при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету.Кроме того, от плюсовой клеммы идет провод к контакту управления.

Как правильно работать самодельным аппаратом

Процесс работы предполагает определенную последовательность действий. Расскажем о них подробнее.

В завершении статьи немного о технике безопасности при работе с оборудованием:

  1. Очень важно регулярно осматривать и прочищать все детали прибора.
  2. Обратите внимание на правильное подключение и изоляцию проводов. А также на заземление устройства.
  3. Если вы планируете обрабатывать большую поверхность – не забудьте надеть специальные защитные очки.

Мы надеемся, что рекомендации редакции Seti.guru оказались полезными для наших читателей

seti.guru

Как сделать споттер для рихтовки из сварочного аппарата своими руками

Споттер – прибор, позволяющий выполнить точечную сварку. Это устройство используется для соединения тонких деталей, и выполнения рихтованных работ. Чаще всего споттер применяется при восстановительных работах кузовной части авто. Оборудование такого типа используется сотрудниками автосервисов. Но при необходимости собрать споттер можно своими руками из сварочного аппарата.

Схема для самодельного споттера

Самодельный споттер можно сделать из старого инвертора. Но для этого нужно знать, по какой схеме собирается конструкция. Работа споттера зависит от ряда обязательных компонентов:

  • сварочных трансформаторов;
  • первичной обмотки;
  • диодного моста;
  • тиристора.

Схема работы оборудования определяется по двум диагоналям. Мощность трансформатора первой диагонали выше, чем второй. Поэтому он принимает напряжение после включения аппарата. Электричество поступает через вторичную обмотку по диодному мосту и реле в конденсатор. Благодаря этой системе обеспечивается зарядка. При этом в трансформаторе напряжение пропускается, и не накапливается. При такой схеме запуска тиристор закрывается.

Для начала сварки потребуется открытие тиристора. После отключения зарядки конденсатора, вторичная обмотка трансформатора получит достаточный показатель тока для сварки. Более подробно рассмотреть элементы схемы в работе можно на плане.

Корпус и комплектующие

При создании самодельного прибора, производится подбор корпуса. В качестве основания прибора выступает диэлектрическая плитка. Детали из других материалов для этой цели не используются. Габариты основания выбираются произвольно. Необходимо учитывать, чтобы на него можно было поместить все используемые комплектующие. При этом они должны быть размещены так, чтобы при монтаже и в случае необходимости к ним был обеспечен свободный доступ.

Чтобы не ошибиться в расчетах, заранее подготавливается чертеж, включающий используемые компоненты.

Подходящий вариант для выполнения функций корпуса – старый сварочный аппарат. Также в качестве корпуса используется микроволновая печь. Крепление компонентов зависит от того, каким планируется сделать прибор: стационарным или переносным. При выборе второго варианта, комплектующие распределяются равномерно, и монтируются при помощи крепежных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Учитывая вес оборудования, под основанием следует установить колеса. Благодаря этому устройство не потребуется поднимать при перемещении.

Список дополнительных комплектующих состоит из:

  • пистолета – рабочий механизм прибора;
  • сварочных кабелей – в количестве двух штук;
  • инопуллера – прибор, известный также под названием «обратный молоток».

Чтобы присоединить кабели к пистолету, используются клеммы, совместимые с резьбовыми соединениями рабочего механизма. На обратной стороне кабелей крепятся такие же компоненты, или же с использованием быстрозажимных элементов создается масса.

Изготовление пистолета

Без пистолета споттер не будет выполнять свои функции. Этот компонент также известен под названием «стаддер». Выбор рабочего механизма зависит от предполагаемых целей. Споттерные пистолеты условно делятся на две категории:

  • заводские;
  • самодельные.

Для работы с высокой частотой применения споттера, покупаются заводские модели. Такие аппараты способны обеспечить достаточную производительность при поставленных задач для профессионального сварщика.

Самодельный пистолет споттера рекомендуется применять для бытовых работ, где не требуется большой нагрузки на оборудование. В качестве самодельных рабочих механизмов используются:

  • пистолет для нанесения клея;
  • сварочный аппарат полуавтоматического типа.

Чтобы изготовить ручку для стаддера, используется гетинакс или текстолит. Толщина материала составляет от 12 до 14 миллиметров. Из него вырезаются два прямоугольника одинакового размера.

В одном из отрезков создается ниша для размещения крепежного элемента. Эта часть заготовки предназначена для крепления:

  • электрода – прут из меди с диаметром от 8 до 10 миллиметров;
  • лампочки;
  • кнопки, включающей подсветку;
  • переключателя, подающего импульс.

Кнопка должна быть размещена строго в созданном углублении. В качестве крепежного элемента используется самодельный кронштейн. Для его производства применяется труба, изготовленная из меди. Необходимо чтобы получилось сечение квадратного или прямоугольного типа.

При работе споттера электрод требуется периодически заменять. Чтобы эту задачу было проще выполнять, при проектировании устройства необходимо разместить электрод так, чтобы для его замены не требовалось разбирать всю конструкцию.

Пистолет подключается к споттеру при помощи пятижильного кабеля сварочного или контрольного типа. Жилы соединяются с:

  • переключателем;
  • лампочкой подсветки;
  • лампочкой выключателя.

Конец кабеля помещается в отверстие кронштейна, и закрепляется при помощи паяльника. Перед этим его необходимо зачистить.

Инопуллер или обратный молоток

Инопуллер для кузовного ремонта – дорогостоящий прибор. Но самостоятельное изготовление выполняется по более простой схеме, чем сборка пистолета. Этот компонент изготовляется на основе пистолета для монтажных работ. Обратный молоток и насадки производятся пошагово:

  • удаление верхней части для крепления пенного баллона или герметика;
  • приваривание вместо них стоек – производятся из прутьев с диаметром от 6 до 10 миллиметров;
  • приваривание кольца к стойкам – за основу берете тот же прут, что использовался и для стоек, а затем скрепите его в кольцо с диаметром 100 миллиметров.

Затем приваривание кольцо обматывается изолентой. Благодаря этому в процессе работы оно случайно не приварится к рабочему покрытию. Изогнутая часть пистолета срезается, а на ее место крепится кабель. Место среза затачивается, пока не приобретет форму конуса, имеющего диаметр не более 3 миллиметров.

Трансформатор и его модификация

Споттер, изготовленный из сварочного аппарата своими руками, работает при помощи трансформатора. От сварочного трансформатора зависит образование тока для сварки и мощность споттера. Такое устройство сложно найти на рынке электроприборов, поэтому автомат в любом случае придется делать самостоятельно. В качестве основы трансформатора выступает магнитный провод с сечением от 400 квадратных миллиметров.

Трансформаторы делятся на две категории: пластинчатую и ленточную. Устройства обеих категорий производятся в трех формах:

  • ш-образной, известной также как «броневая»;
  • о-образной, известной также под названием «стрежевая»;
  • тороидальной.

Подходящий вариант для самодельного споттера – третий, поскольку он отличается наименьшим весом и минимальным объемом слоев вторичной обмотки. Трансформаторы имеют различное количество витков на корпусе. Число витков, которые включает первичная обмотка рабочего прибора, зависит от получаемого напряжения. При выполнении обмотки проводятся пробные запуски, пока показатель не достигнет 1 Вольт.

Возможности самодельного споттера

Самодельный споттер для рихтовки обладает большинством функций профессионального аппарата. С его помощью:

  • создается точечная сварка для соединения деталей;
  • прогреваются рабочие элементы;
  • зачищаются поврежденные зоны деталей;
  • захватываются крепежные элементы;
  • вытягиваются вмятины кузова автомобиля;
  • устраняются крепежные элементы;
  • зачищается рабочая поверхность.

Использование аппарата не требует профессиональных навыков для использования, поскольку схема управления споттером проста. Прибор работает в постоянном и кратковременном режиме. При помощи дополнительных элементов обеспечивается принудительная система охлаждения.

infokuzov.ru

как сделать своими руками, самодельный аппарат для точечной сварки

Вы же знаете, что костоправ – это не про кости. Костоправ – это насчет кузовных работ в автомастерских. Ликвидация вмятин на кузове после дорожно-транспортных происшествий – дело непростое, не быстрое и весьма недешевое.

Особенно это касается автомобилей ранних годов выпуска, ведь в них части кузова крепятся не на болты, а намертво приварены к специальным лонжеронам. И не забыть про покраску зоны ремонта с захватом всех участков крепления кузовной части.

Простой способ рихтовки и сварки кузова

Понятно, что вопросом «сделать проще и дешевле» народ занимается долгое время. Способ «вытягивания» вмятин изобрели давным-давно. Дело довольно примитивное: вмятина выравнивалась специальным молотком обратного действия или с помощью лебедки и приваренного к кузову крепежного крючка.

Побочные эффекты такого народного творчества часто превышали само аварийное повреждение: во время приваривания крюка портилась дополнительно поверхность кузова. Но только в случае, если использовался обыкновенный классический сварочный аппарат.

А вот если проводится сварка споттером, то качество рихтовки кузова на порядок выше. Начнем с того, что споттер – это специальный аппарат для производства сварки высокой точности. Это называется точечной сваркой.

Если говорить о профессиональной качественной рихтовка кузова, без споттера не обойтись. А ведь можно сэкономить немалые деньги, не потеряв при этом качество ремонтных работ. Способ заключается в том, чтобы сделать споттер своими руками из сварочного аппарата. Заходим, читаем, разбираемся.

Как он работает: нюансы

Первым делом разберемся с функцией споттера. Он нужен лишь для одной операции: ремонта смятой кузовной поверхности без общего разбора всего корпуса. Больше всего он ценен при ремонте труднодоступных деталей, которые нужно по ходу ремонта рихтовать.

Споттер можно сделать из инвертора, а можно из аккумулятора или трансформатора – существует несколько возможных электрических схем. Принцип действия устройства – молоток обратного действия, работающий точечным способом.

Проводится это следующим образом: молоток фиксируется в месте вмятины на кузовной поверхности по специальной направляющей, по которой он потом двигается в виде шайбы.

Чаще всего у споттера следующие режимы работы:

  1. Кратковременный режим, при котором направляющая крепится в необходимом локальном месте с помощью специальных колец.
  2. Сварочный режим – основной, который проводится при минимальной мощности и с использованием угольных электродов.

Споттер из инвертора

Споттер из сварочного аппарата – самая популярная опция среди самодеятельных мастеров. Причина тому – мощность самодельного споттера: если он сделан не из инвертора, она будет попросту ниже.

По своей сути споттер – это вариант контактной сварки, но он обладает принципиальными отличиями в виде клещей. Поэтому логичным будет рассматривать его в качестве равноценного заменителя электродугового классического сварочного аппарата.

Так рассуждать можно в ситуациях, когда напряжение пропускается через кузов автомобиля. Это происходит при подсоединении одного контакта к кузову, а вторым контактом становятся насадка и металлический шток. Сам прибор состоит из двух главных частей: тиристорного реле и непосредственно самого инвертора.

Электрическая схема работы споттера

Вот что может понадобиться для сборки домашнего споттера, сделанного из старого аппарата для сварки:

  • трансформатор для управления реле, понижающий на 12 вольт;
  • тиристор на 200 вольт;
  • реле на 30 ампер;
  • кнопка управления;
  • контакты на 220 вольт;
  • диодный мост.

Трансформатор нужен в обязательном порядке: он запитывает цепь тиристора и включается в сеть с помощью диодного мост. Туда же подключено и тиристорное реле.

Как это работает

Как только нажимается пуск, сразу же подключается конденсаторная разрядка, временно подключаются резистор и тиристор, переменное напряжение через диоды подается напрямую на трансформатор, если точнее – на его первичную обмотку.

В процессе детали и электрод начинают нагреваться, плавиться и свариваться. Как только конденсатор разрядится, тиристор немедленно закрывается с одновременным обесточиванием всей обмотки аппаратного трансформатора.

Сварка заканчивается, зарядка конденсатора продолжается, что вполне пригодится для будущих работ.

Тиристор и диодный мост – детали заменяемые, их вполне можно заменить на симисторы. Главное – хорошенько продумать всю конструкцию вашего самодельного аппарата, ведь его работа должна быть абсолютно точной и корректной вне зависимости от размеров и потраченных на него денег и усилий.

Материалы

Чтобы понять, как сделать споттер из сварочного аппарата, нужно начинать с необходимых материалов. Сам тиристор не перегревается, греются лишь локальные места возле кабеля и металлический шток, поэтому лучше всего, чтобы он был сделан из латуни.

Чертеж споттера.

Кабель лучше взять с сечением от 70 мм². Для молотка и массы вполне хватит длины 1,7 и 2,1 м. Вторичная трансформаторная обмотка наматывается с шиной размерами 6,4 х 4,0, которая выполнена из меди. Шину можно заменить на алюминиевую.

На вторичную обмотку нужно добавить еще две. В итоге аппарат будет состоять из алюминиевой трансформаторной обмотки на 250 мм², что составляет пять обмоток по шесть витков. В качестве молотка обратного действия в данном случае выступает электрод.

Рукоятку обычно делают из хозяйственного пистолета для клея. Кабель нужно найти и выбрать только с термоизоляционным слоем.

Функции и характеристики

Функции споттера следующие:

  • сварка ремонтных шайб для соединения деталей;
  • точечная сварка электродом для вытягивания металла панели;
  • прогревание деталей электродом с последующим охлаждением.

Принудительная система охлаждения и термостат отключают аппарат при перегреве и включают его для нужной температуры для сварки.

Главные технические характеристики, которыми должен обладать самодельный споттер из сварочного аппарата, следующие:

  • напряжение сети должно быть 220 вольт;
  • частота сетевого переменного тока – 56 – 60 Гц;
  • максимально допустимая мощность – 10 кВт;
  • максимальный рабочий ток – 1300А;
  • напряжение для вторичной обмотки 8 – 9В;
  • производительность – 15%;
  • тяговое условие для иглы – больше 100 кг;
  • тяговое условие для шайбы – 100 кг и выше;
  • размеры аппарата 380 мм х 290 мм х 840 мм;
  • вес конструкции 32 кг.

Как работать споттером

Электрическая схема устройства.

Технология работы придумана давно. Применяется она для ремонта поврежденных дверей автомобиля, крыльев кузова и других труднодоступных частей самой разной локализации.

Главное в работе – фиксировать вектор усилий в правильное место – к внешней стороне рабочей поверхности и деформированному участку, то есть к вмятине. Контактная сварка споттером производится с поступающим током, после чего рабочая поверхность равняется инерционным молотком или упором.

Следующий этап – шлифовка выровненной поверхности. Во время работ ни в коем случае не забываем о заземлении устройства и об обязательном отсоединении отрицательной клеммы от аккумулятора.

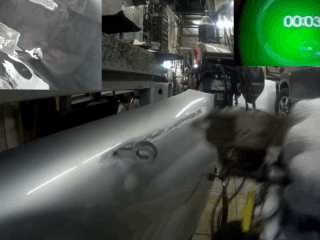

После тщательной очистки поверхности поврежденного участка к нему прикрепляется контакт для заземления, а также привариваются специальные крепежные детали. Зона повреждения – вмятины вытягивается. Следующее действие – с помощью вращения удаляются приваренные элементы, участок готовится к процессу шпатлёвки.

Вне зависимости от происхождения споттера – домашний самодельный он или покупной промышленный, требуется соблюдение важнейшего условия: нужно быть сварщиком, то есть иметь довольно серьезные навыки сварочных работ.

Что же касается правил эксплуатации и безопасности, то вполне достаточно выполнять общие правила. Тогда у вас все получится.

tutsvarka.ru

Самодельный споттер своими руками

Споттер для рихтовки идеально подходит для аккуратной работы с вмятинами и повреждениями корпуса авто. Минимальные подготовительные работы с элементами машины, восстановление до первозданной формы, и быстрая последующая обработка места под покраску, поспособствовали внедрению этого устройства во все СТО и мастерские. Но при работе в собственном гараже нет смыла покупать дорогой аппарат. Взамен магазинного, можно изготовить самодельный споттер. Для этого необходимо знать как собрать трансформатор, чем манипулировать напряжением для импульса, и из чего сделать рабочие элементы. Хорошими помощниками начинающему конструктору окажутся схемы и видео самодельного споттера из Сети.

Схема и принцип действия

Для создания споттера своими руками важно понимать процесс, происходящий внутри аппарата. Схема управления напряжением может отличаться, но основная суть в следующем:

  • При подключении сварочного устройства в сеть, ток поступает на первый трансформатор. После понижения напряжения (V) и повышения силы (А), ток передается на диодный мост.
  • Диоды связаны с реле и переключателем. Они передают напряжение дальше, на конденсатор для зарядки.
  • Для выработки сварочного тока задействуют второй трансформатор и стоящий перед ним тиристор.
  • При срабатывании реле и переключении на вторую цепь питания, происходит отключение конденсатора и отдача напряжения на тиристор.
  • Последний, открывается и пропускает ток дальше на второй трансформатор.
  • Для регулировки сварочного напряжения в цепи предусмотрен пропуск через сопротивление.
  • Выдаваемый импульс зависит от характеристик конденсатора и параметров сопротивления, которым можно увеличить время продолжительности подачи напряжения.
  • После разрядки конденсатора, тиристор закрывается и цикл повторяется.
  • Длина импульса варьируется от 0.1 до 0.5 с. Более точные настройки можно сделать при помощи микроконтроллера (МК), вставляемого в схему дополнительно.

Основные составляющие для споттера

Для создания самодельного споттера необходимо подобрать ряд элементов, отвечающих за обеспечение процесса преобразования тока и возможность импульсной сварки. Некоторые детали можно изготовить самому, другие придется выбирать и покупать в магазине. Ключевыми являются:

  • Трансформатор №1, для создания сварочного тока. Его можно сделать из неработающей микроволновой печки.
  • Диодный мост с параметрами 5-8V, и составляющими, способными работать при 12V.
  • Трансформатор №2, для подпитки рабочих элементов цепи.
  • Тиристор. Возможна модель ПТЛ-50 или иные версии.
  • Переменный резистор, с минимальным сопротивлением от 100 Ом.
  • МК для более «продвинутых» версий.

Приступаем к делу

Как сделать споттер своими руками хорошо видно на видео в интернете. После зрительного ознакомления можно приступать к сборке. Начинать следует с главного элемента — расчета трансформатора, и продвигаться к менее значительным.

Трансформатор и характеристики

Самодельные споттеры изготавливаются из элементов микроволновой печи. Но для понижения мощности, и выработки достаточной силы тока, устройство необходимо модернизировать. Поэтому, с трансформатора удаляется вторичная обмотка. Действовать необходимо осторожно, чтоб не повредить изоляционное покрытие.

Создание новой вторичной обмотки производится проводом с минимальным сечением 50 квадратных мм. Его наматывают в три витка и изолируют. Выбранный вариант позволит получить необходимый ток для сварки. Иногда для создания споттера своими руками переделывают инверторный аппарат.

Схема споттера может включать и полностью самодельный трансформатор, управляющий остальными процессами. Свой основной узел можно собрать из Ш-образного сердечника. Для первичной обмотки подойдет провод с сечением 2.5 мм квадратных, который наматывается в количестве 200 витков. Равномерное распределение поспособствует правильной работе и меньшему нагреву аппарата. Вторичная обмотка содержит семь витков провода с сечением 50 мм квадратных.

Надежную изоляцию между слоями можно выполнить бумагой от кассовой ленты. Весь трансформатор стоит пропитать шеллаком. Заранее предусматривается достаточная длина концов первичной обмотки, чтобы присоединить шнур питания, и вторичной, для крепления к клеммам последующей цепи.

Сварка споттером не имеет строгих критериев по оборудованию, и вариации трансформаторов могут отличаться. Хорошо будет работать аппарат с составляющими:

  • кольцевой сердечник диаметром 150 мм;
  • первичная обмотка кабелем 1.8 мм в количестве 255 оборотов;
  • вторичная обмотка с медной шиной 6.5х4, хорошо распределяющая напряжение, в семь витков и три слоя.

Трансформатор №2, для питания других элементов цепи, можно купить готовый. Основное требование — 12V на вторичной обмотке. Если данные выходящего тока отличаются, то дополнительная обмотка, по образцам на видео в Сети, поможет довести его состояние до нужного уровня.

Тиристоры и диоды

Для самодельного создания споттера важен тип тиристора. Оптимален ТПЛ-50. Но понимая основные требования для его работы, возможна подборка другой модели. Критерии выбора:

  • 220 V обратное напряжение;
  • создание импульсного тока с минимальной величиной 45 А (меньшего будет недостаточно для сварки).

Диоды подбираются по таким же параметрам. Тогда во время процесса не возникнет разности напряжения и перегревов. Если внедрять в схему споттера МК, то временная длина импульса устанавливается более точно, что улучшает сварочный процесс. Микроконтроллер приобретается отдельно и его установка в схему самодельного устройства совершенствует управление. Также, вместо диодного моста можно установить симисторы.

Конденсаторы и резисторы

Переменный резистор, отвечающий за настройку параметров тока посредством сопротивления, необходимо подобрать с минимальной величиной в 100 Ом. Так можно регулировать необходимую силу тока для сварки. Мощность рассеивания здесь значения не имеет. Конденсатор, выдающий необходимый разряд, должен обладать емкостью от 1000мкФ, а его поддерживаемое напряжение равняться 25V.

Изготовление корпуса и рабочих инструментов

Для самодельного споттера стоит продумать простой корпус, позволяющий закрыть токонесущие детали от контакта с внешней средой. Для этого необходимо диэлектрическое основание, либо подкладки под крепления трансформаторов на железную основу. Достаточно металла 0.5 - 0.8 мм толщиной. Боковые панели рекомендуется сделать съемными, чтобы легко получать доступ для обслуживания и ремонта.

Охлаждение кулером не предусматривается в самодельных споттерах ввиду малой загруженности аппарата и короткой импульсной сварки. Для естественной вентиляции в боковых стенках корпуса сверлятся отверстия (до 20 шт, диаметром 4 — 5 мм). На верхней крышке размещают рукоятку для ношения.

С лицевой стороны корпуса подготавливаются выходы под крепление кабелей и силового шнура. В самых простых моделях стоит предусмотреть:

  • вывод тумблера включения;
  • световой диод работы сети;
  • показатель V;
  • показатель А;
  • тумблер или кнопку переключения режимов.

Пистолет и обратный молоток можно купить в магазине. Они уже оснащены небольшими кабелями и разъемами. Приобретя их можно сразу приступать к тестированию споттера. Но для совсем экономной модели, если в гараже имеется много подручных материалов, пистолет делается на основе клеевого аналога (по форме) монтажного инвентаря. В нем удаляется внутренняя часть и вставляется кронштейн для фиксации электрода.

Самодельные споттеры могут быть простыми и более сложными, с схемой управления на МК. Но главное, что по качеству работы они не будут уступать бюджетным моделям заводского производства, и смогут помочь в исправлении вмятин на автомобиле.

Поделись с друзьями

0

0

0

0

svarkalegko.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
