Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно изготовить в домашних условиях. Русский народ, не избалованный деньгами и благами цивилизации, может придумать многое для того, чтобы сэкономить и самореализоваться.

Собственноручное изготовление блочных строительных материалов

Явным подтверждением этого является изготовленный своими руками станок для блоков. Он понадобится любителям, которые могут сами построить сарай, баню, гараж, и даже жилой дом, из своих пеноблоков, газоблоков, керамоблоков, шлакоблоков, опилково-бетонных (арболитовых) и других блоков с разными наполнителями. Зная пропорцию составных частей, экспериментируя на входящих ингредиентах, с ним можно изготовить блочный строительный материал собственноручно на строительство любых помещений и даже на закладку фундамента.

ЧИТАТЬ ПО ТЕМЕ:
Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

Различное количество ячеек в форме

В зависимости от масштабности производства и возможностей, изготавливают формы для блоков своими руками, рассчитанные на 1-2 изделия, 6-8 изд., 10-14 шт., 21- 30 ед. и др.(фото 1). Они рассчитаны для изготовления цельных блоков и изделий с пустотами различной формы. Поменяв размеры матрицы, можно производить блоки, пригодные для стен и для фундамента. Потому размеры блоков и их количество может быть разным (ф.2). Для удобства извлечения готового изделия, следует предусмотреть разборную конструкцию. Материалом для изготовления форм может быть металл, водостойкая фанера, древесина. Формы – это своего рода съемная опалубка, которая позволяет изготовить качественный строительный материал с нужными заданными характеристиками.

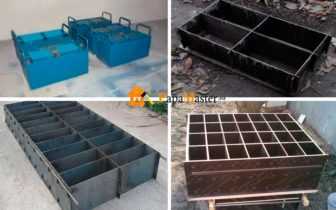

Фото 1 — Формы для блоков различной величины

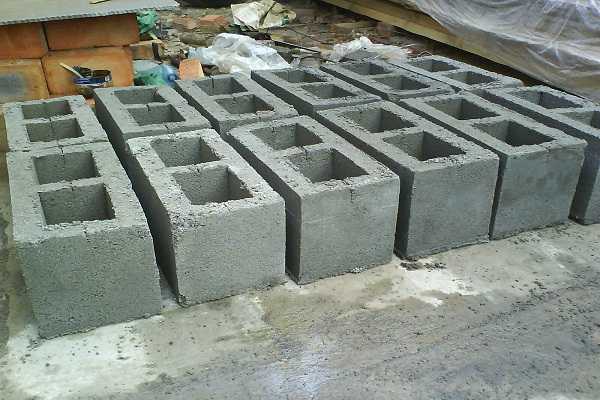

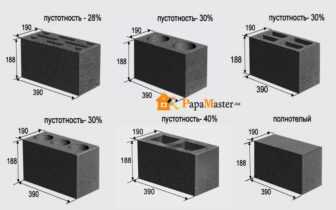

Фото 2 — Строительные пустотелые блоки

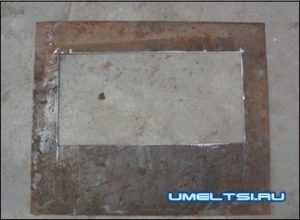

Фото 3 — Заготовки стенок для форм

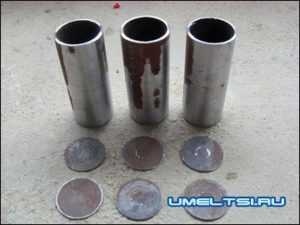

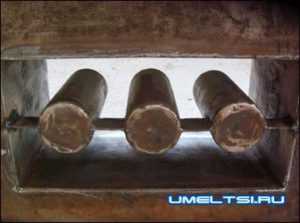

Фото 4 — Цилиндры для заполнения пустот



Этапы изготовления форм для блоков своими руками

Для изготовления металлических матриц понадобится листовая сталь б-3 мм и металлическая труба D 8 мм для формирования пустот, а также болгарка, сварочный аппарат, другие рабочие инструменты.

• Подготавливаются заготовки для стенок. Их можно вырезать в домашних условиях болгаркой 450х210 и 220х210 по 2 заг. Дно формы должно иметь бортик высотой 3-3,5 см и ручку. На стенках делаются насечки (ф.3 ).
• Для изготовления пустот потребуются цилиндры (фото 4). Для этого, от трубы отрезается нужное количество заготовок из расчета 3 ед. на 1 блок. Высота должна быть на несколько мм меньшей от высоты стенок. Для придания трубной заготовке конусной формы, с одной стороны нужно до половины разрезать трубу и зажать тисками. Каждую трубную заготовку нужно заварить с обеих сторон, получатся пустотелые заглушенные цилиндры (заполнители). Они привариваются к планке, затем вставляются в форму и планка приваривается к стенкам формы (ф. 5).
• Заваривать все швы необходимо снаружи.
• Из толстостенной пластины делаем пресс с отверстиями с диаметром, превышающим диаметр пустотных цилиндров. Пресс должен заходить на матрицу, примерно на 50 мм. К прессу привариваются ручки (фото 6).

Готовые формы для блоков своими руками не требуют больших затрат. С ними могут работать люди, не имеющие особенной квалификации. Главное, выполнить правильный замес и уплотнить содержимое.

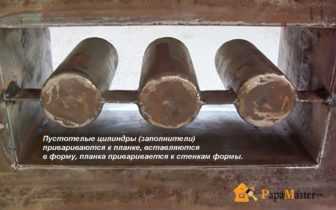

Фото 5 — Пустотелые цилиндры привариваются к планке

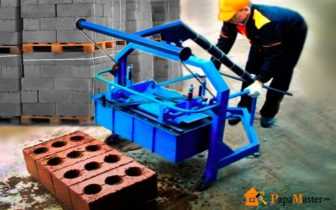

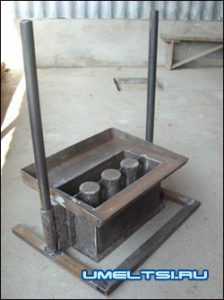

Фото 6 — Изготовление ручного преса

Фото 7 — Чертеж самодельного станка с вибромотором

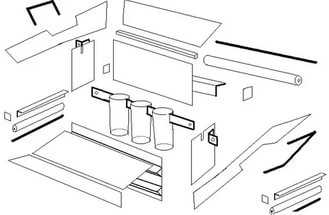

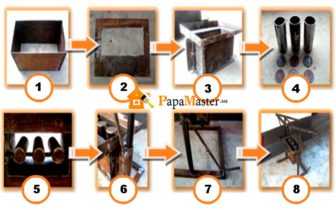

Фото 8 — Поэтапное изготовление станка для блоков своими руками



Станки для блоков своими руками

Для того, чтобы хорошо утрамбовать смесь для блочных стройматериалов, можно пользоваться вибростолом или изготовить станок для блоков своими руками с прикрепленным к боковине вибратором. На фото 7 предложен чертеж вибрационного станка. Готовую конструкцию оснащают ручками, которые помогают снять матрицу без повреждения сырой бетонной заготовки. Приваренные к несущей раме колесики создают передвигающееся устройство.

Фото 8 предлагает поэтапное изготовление оборудования на одну заготовку. Оно сходно с производством форм без двигателя. Прикрепленный вибратор облегчает работу и делает готовый стройматериал более качественным. Применение станочного оборудования для изготовления стройблоков – совсем несложное. Но, при работе с ним следует придерживаться техники безопасности.

ЧИТАТЬ ПО ТЕМЕ:
Можно ли изготовить пенобетон своими руками в домашних условиях и как?

Вывод

Для мастеров, которые не бояться экспериментировать и творить, изготовление форм или вибростанка для производства блоков не составит труда. Кроме того, они сами воспользуются своими механизмами и получат достаточное количество строительного материала.

papamaster.su

Станок для производства блоков своими руками: как сделать

Сегодня, когда актуально блочное строительство, станок для производства блоков своими руками создается довольно просто с использованием подручных материалов. Данная технология настолько экономична, что позволяет исполнить все 3 основных предназначения в жизни для мужчины — вырастить ребенка, дерево и построить дом. Хотя, для первых двух задач необходимо только желание и здоровье.

Вернуться к оглавлению

Материалы, используемые при изготовлении блоков

Испокон веков основным строительным материалом являлся кирпич, но в последние годы был разработан способ строительства из блоков, зачастую изготовленных в домашних условиях.

Возможность использования различных составляющих при производстве блоков позволяет подбирать наиболее подходящий состав для климатических условий разных регионов. Самодельные элементы могут иметь любые размеры, что значительно ускоряет процесс строительства. Исходным материалом для производства строительных блоков служит смесь в виде густого теста. В ее состав обязательно входит цемент. Для повышения прочности и качества изделий используют цемент высшей марки (М400). Непременным компонентом смеси также является вода.

Блоки своими руками можно изготовить с теми параметрами, которые необходимы вашей постройке. В качестве наполнителя используют всевозможные материалы, характеризующиеся низкой ценой и утилизирующиеся как отходы производства, такие как древесные опилки, стружка. Отработано применение в качестве главного компонента различных шлаков, золы, отходов отжига ценных пород ископаемых.

Настоящей находкой стала разработка газобетонной технологии производства таких строительных смесей. Были обнаружены вещества, которые при соединении с другими составляющими во время изготовления строительных блоков выделяли пузырьки газа.

Они так и оставались в теле блока во время сушки. В результате получался легкий материал, обладающий твердостью камня и отличной способностью противостоять внешним воздействиям. Таким способом изготавливают газобетонные блоки.

В строительные блоки добавляются также различные пластификаторы, уменьшающие сколы по краям, облегчающие обрезку и препятствующие образованию трещин во время эксплуатации. В домашних условиях при производстве блоков своими руками в качестве пластификатора нередко используется обычный стиральный порошок.

Вернуться к оглавлению

Схема работы станка

Основным принципом действия устройства для изготовления блоков является вибрация, с помощью которой смесь утрамбовывается в специальных формах. Затем блоки вынимаются и перемещаются на просушку. Вся конструкция напоминает вибростанок.

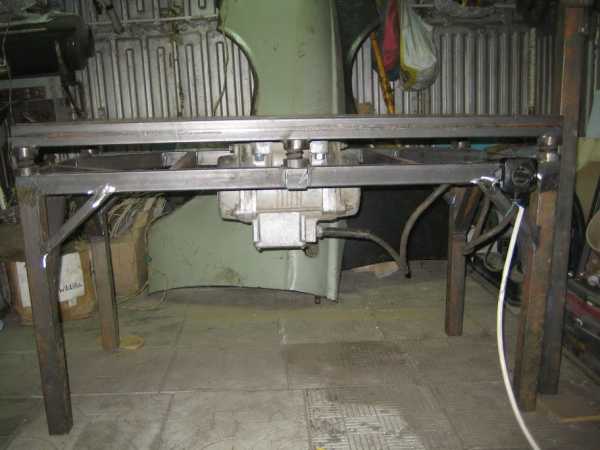

Вибростол состоит из двух железных листов, между которыми укреплены 4 жесткие пружины, которые всегда найдутся в хозяйстве. Это могут быть пружины, снятые с амортизаторов мопеда, мотоцикла, диванные пружины и т.д.

На верхний лист крепится электродвигатель. Обычно стараются, чтобы он работал спокойно и не вибрировал, но в этом случае наоборот. На выступающую часть вала двигателя крепится деталь со смещенными центрами тяжести, которая при вращении раскачивает двигатель и он трясет железный лист, к которому прикреплен.

Вибрация достигается путем колебания плоскости, которая служит для производства строительных блоков. За счет быстрого перемещения плоскости и крепления на пружинах, амплитуда и сила вибрации увеличиваются, в результате чего масса в формах плотно утрамбовывается.

Вибростол крепится на станину, которая обладает хорошей устойчивостью и надежно опирается на землю. Станина может быть оснащена всевозможными приспособлениями и рычагами для упрощения закладки раствора и выемки готовых изделий. Самая простая конструкция выходит, когда создается станок для производства пескоблока. Остальные смеси, которые обладают повышенной вязкостью или текучестью, требуют специальных условий изготовления.

При изготовлении бетонных блоков, идущих на закладку фундамента, станина имеет большие размеры. В домашних условиях также потребуется ровное пространство для дальнейшей сушки изделий, которая может длиться более 2 недель.

Вернуться к оглавлению

Формы для строительных элементов

На верхний лист устанавливаются формы для блоков, в которые закладывается перемешанный состав. Они имеют, как правило, прямоугольную форму размером 400х200х180 мм или ту, которая необходима застройщику в соответствии с проектом здания.

Формы для производства блоков могут быть квадратные, больше или меньше указанного размера. При производстве бетонных блоков используются и фигурные формы, предназначенные для изготовления бордюров.

Внешний каркас, в который заливается смесь, может изготавливаться из различных материалов — железа, дерева или картона. С внутренней стороны он обивается линолеумом или покрывается краской и смазывается отработанным машинным маслом, чтобы исключить прилипание смеси во время утрамбовки к стенкам формы и облегчения выемки готового изделия по окончании процесса изготовления.

Формы оборудуются различными сферами в виде цилиндров, кубов и других фигур, зауженных к верху для облегчения снятия готового блока. Данные приспособления служат для создания в изделиях пустот, которые значительно увеличивают их способность сохранять тепло и повышают шумоизоляционные свойства.

Вернуться к оглавлению

Где взять детали для станка и материалы для производства

Определившись, как сделать станок для изготовления блоков своими руками, непременно встанет вопрос о поиске материалов и запчастей для этой конструкции. Все необходимые запчасти легко можно найти и покупать придется лишь незначительную часть.

Листы для стола и швеллера для станины, возможно, придется приобрести за деньги. Электродвигатель можно использовать от старой стиральной машины или центрифуги. Неиспользуемые жесткие пружины тоже найдутся в хозяйстве. Доски, краску и отработанное масло для изготовления и обработки форм можно найти везде, и с приложением сноровки получатся необходимые элементы станка.

Для создания различных пустот в блоках можно использовать обычные пластиковые бутылки, а для создания самого каркаса подойдет жесткий картон или фанера.

В качестве составляющих раствора при изготовлении самодельных блоков можно использовать золу из печки, опилки с пилорамы или шлак из котельной, расположенной рядом. Для улучшения строительных показателей блоков можно использовать обычный стиральный порошок, который непременно найдется в любом доме.

moigarazh.ru

Станок для производства шлакоблоков своими руками (+чертежи)

Доступность материалов и простота производства монтажных блоков из шлакобетона позволяют изготовить их своими руками. Шлакоблоки можно делать вручную, а можно для этой цели смастерить самодельный станок, который позволит значительно ускорить процесс производства. Прежде чем создать рабочий чертеж станка, нужно определиться, с какой целью он будет использоваться. Для возведения небольших сооружений и хозяйственных построек будет достаточно 1-2 форм, которые потребуются для изготовления монтажных блоков. Если потребуется гораздо большее количество шлакоблока за 1 рабочий цикл, то необходимо задуматься над изготовлением более мощного и производительного оборудования (например, на 4-6 и более форм за цикл).

Как изготовить формы для изготовления блоков

Цена и размер шлакоблока, а также его физические характеристики делают этот материал привлекательным для строения различных архитектурных сооружений. Приобретать готовое оборудование для его производства является достаточно хлопотным и затратным делом, а вот изготовить станок своими руками вполне реально. Для начала необходимо создать чертеж форм с учетом габаритов шлакоблока– 390×188×190 мм. Затем нужно определиться с количеством изготавливаемых блоков.

Здесь следует учитывать, что если шлакоблок будет производиться на вибростоле, то формы нужно выполнить одинарными, поскольку в ином случае их будет достаточно тяжело устанавливать на стол для утряски. Можно изготовить двойной контейнер для производства шлакоблока с промежутком 5 мм между одинаковыми секциями, куда будет устанавливаться разделительная пластина. Такой же толщины необходимо взять стальной лист (из которого мы и будем изготавливать формы). Процесс их изготовления достаточно прост:

• делаем разметку металлического листа;
• вырезаем нужного размера детали;
• при помощи сварки соединяем между собой лоскуты стали;
• посредине привариваем пластину и конусообразные цилиндры, которые будут исполнять роль пустотообразователей.

Совет прораба: сваривать листы между собой необходимо точечной прихваткой с наружной стороны, чтобы металл не повело, а внутри была цельная и ровная поверхность.

После изготовления конструкции потребуется сделать металлический поддон, который затем необходимо сварить с формой, а затем от ее края нужно отступить по 50 мм, а по длинной стороне 200-300 мм (здесь будут находиться излишки раствора после его загрузки). Высота бортика также должна быть 50 мм, чтобы раствор не высыпался при загрузке.

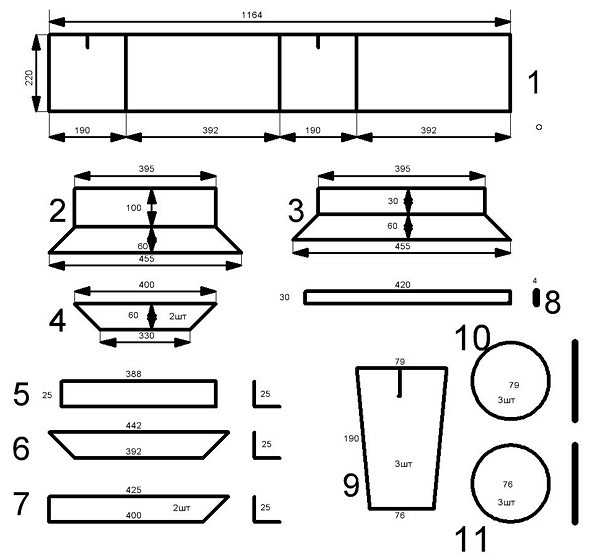

Чертеж для изготовления формы для шлакоблока

Конструктивные особенности станка

Как мы уже говорили, шлакоблоки своими руками в домашних условиях можно приготовить при помощи станка. Самую простую конструкцию можно изготовить следующим образом:

• в качестве основания вибростола будем использовать два одинаковых по размеру швеллера, к каждому из которых необходимо приварить по две металлические трубы. Они будут служить опорами стола;
• поверх свободных концов труб необходимо наварить пружины, которые будут обеспечивать должный уровень вибрации для утряски рабочего состава в формах. Для этой цели прекрасно подойдут старые мотоциклетные пружины. Они также будут исполнять роль амортизаторов;
• столешницу вибростола можно изготовить из толстостенной стали. Прямоугольное полотно нужно приварить к вертикально расположенным пружинам опор. Затем на полотне строго по посадочным местам электродвигателя (можно для этой цели использовать мотор для точильного станка или от бытовой «стиралки») необходимо приварить болты и намертво закрепить его. Для обеспечения вибрации на выходном валу двигателя необходимо установить эксцентрик (можно использовать гайку со смещенным центром или приварить болт).

Чертеж вибростола

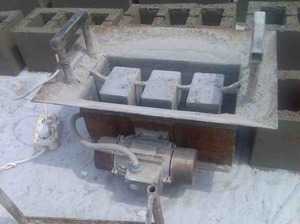

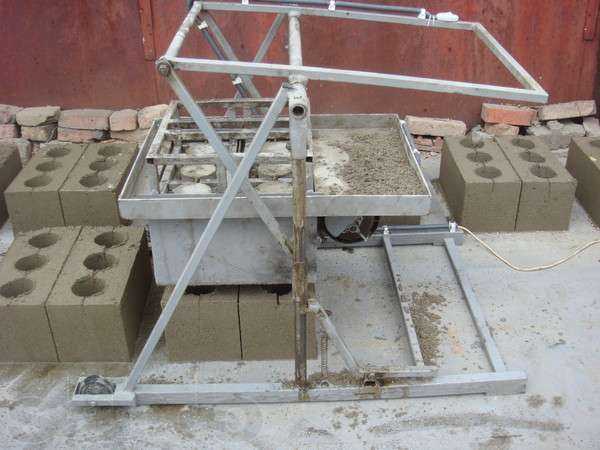

Фото: станок для изготовления шлакоблоков

Проверить работоспособность оборудования можно, включив в сеть электродвигатель. Если станок начнет вибрировать, то можно приступать к изготовлению шлакоблоков.

Совет прораба: для облегчения процесса производства можно изготовить конструкцию станка с подъемной рамой, которая способна приподнимать форму, после чего готовое изделие остается на полу. Сама рама имеет колеса для удобства перемещения оборудования.

Отметим также, что для небольшого частного производства подойдут именно станки с подъемной частью, которые позволят в разы ускорить процесс изготовления.

Видео

2bloka.ru

Станок для производства блоков своими руками: как сделать

Технология блочного строительства приобретает все большую популярность. Причем можно собрать станок для производства блоков своими руками. Данное оборудование и строительные материалы, получаемые с его помощью, за счет своей простоты становятся доступны не только для постройки непосредственно, но и для ведения бизнеса.

Станок для производства строительных элементов

Принцип устройства и работы такого оборудования довольно прост — вибрация. Все строительные элементы такого типа в своем изначальном состоянии имеют тестообразную консистенцию. Эта смесь помещается в формы для блоков необходимого размера. За счет вибрации состав уплотняется и оставляется для просыхания до приобретения им твердости.

Все составляющие компоненты для производства стройматериалов этого типа легкодоступны. Детали для такого станка также не составит труда раздобыть. Приложив немного усилий, даже человек, не обладающий специальными техническими навыками, сможет сделать такое устройство, которое значительно облегчит планируемое строительство и ощутимо сэкономит финансовые затраты.

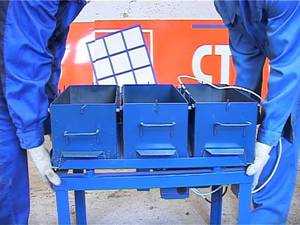

Основа приспособления для производства строительных блоков — вибростол. Его можно сварить из уголков или реек и листов металла толщиной не менее 0,5 см. Прослойкой между ними являются стальные пружины, стоящие вертикально, которые можно взять из амортизаторов мопеда, мотоцикла. Пружины стационарно крепятся к основанию по углам. Сверху накладывается лист и приваривается к ним. К верхней пластине крепится заведомо разбалансированный электродвигатель и приспособления для установки форм. Фиксируется двигатель болтами через резиновые прослойки.

При подаче электроэнергии данная конструкция вибрирует, уплотняя залитую в формы смесь. Так происходит изготовление деталей нового здания.

Формы для производства

На верхний железный лист крепятся формы для будущих блоков, в которые и будет заливаться подготовленный раствор. Каждая форма может иметь вкладыши образования пустот в готовых изделиях, которые могут быть разнообразными: конусными, цилиндрическими, прямоугольными. Встречаются случаи, когда для образования таких выемок вставляют обычные бутылки. Формы могут быть изготовлены для производства как единичного экземпляра, так и для партии элементов.

Можно сделать строительные блоки своими руками. Несомненное преимущество такого приспособления — то, что вибростанок позволяет создавать блоки любых размеров и конфигураций в соответствии с вашими задумками по строительству здания и его дизайну.

Формы для изготовления блоков в домашних условиях могут быть выполнены и из древесины, если требуется небольшое количество кирпичей для строительства гаража или каких-либо хозяйственных построек. В этом случае поверхность досок тщательно обстругивается и покрывается краской или лаком.

Виды строительных блоков

Когда технология производства этого стройматериала получила широкое распространение и стала доступна многим, то не удивительно, что появилось много вариантов составов и форм. Умельцами был создан станок для производства пескоблока. Было даже освоено производство бетонных блоков в домашних условиях. Из всего разнообразия можно выделить:

• керамзитобетонные и полистиролбетонные;
• шлаковые и пескобетонные.

В состав данного материала могут входить различные наполнители:

• песок, керамзит, древесные опилки;
• различные шлаки, сажа и т.д.

За счет этого достигается низкая себестоимость производства. Все эти виды стройматериала включают цементный раствор с водой. Для их изготовления используется лучший на сегодняшний день цемент марки М400. Дальше особенности таких материалов зависят от наполнителей и различных пластификаторов.

Особую популярность приобрели шлакоблоки. Их отличает значительная экономичность в изготовлении и прекрасные характеристики получаемого строительного блока в домашних условиях.

Отличительные характеристики строительных блоков

Они получили свою популярность за счет пониженной плотности в результате использования различных составляющих. В этом самодельные детали превзошли даже кирпич. Пониженная плотность позволяет лучше сохранять тепло в домах, построенных при помощи этих материалов. За счет нее увеличивается и шумоизоляция всего здания.

Несмотря на низкую плотность, они нисколько не уступают в прочности традиционным стройматериалам. Строительные блоки имеют небольшой вес и значительно снижают нагрузку на фундамент здания. Они прекрасно противостоят внешним погодным условиям и отличаются особой морозоустойчивостью.

Изготовление блоков и использование их в строительстве значительно повышают скорость постройки. Намного снижаются трудозатраты по сравнению с другими стройматериалами. В некоторых случаях, когда применяются самодельные блоки, необязательно устройство дополнительной теплоизоляции здания.

По сравнению с другими материалами такие элементы легко пилятся, сверлятся, режутся. Данные свойства намного упрощают прокладку различных коммуникационных систем и проведение электропроводки.

Необычное решение

Находкой стало (когда создавались первые блоки) добавление в раствор газообразующих веществ. Во время работы станка раствор наполнялся пузырьками воздуха, при этом уплотняясь и затвердевая. В итоге получался элемент обычного размера, но обладающий легким весом и нисколько не теряющий в прочности. При этом он еще отличался повышенной способностью сохранять тепло и не пропускать шумы. Так получились газобетонные блоки своими руками.

При сегодняшнем развитии коттеджного и малоэтажного строительства, они завоевали прочный авторитет среди частных застройщиков и фирм, занимающихся возведением одно-, двухэтажных домов. Производство бетонных блоков для устройства фундамента и для строительства стен стало для многих способом ведения бизнеса.

tvoygarazh.ru

изготовление своими руками станка и разных форм, видео

Одним из самых востребованных строительных материалов на сегодня является шлакоблок. Полученный методом естественной усадки или вибропрессования строительный камень используется для строительства различных невысоких зданий. Производить его можно как в промышленных условиях, так и своими руками с применением специальных устройств или форм. Самостоятельно можно сделать не только шлакоблоки, но и вибропрессовочный станок, на котором они будут изготавливаться.

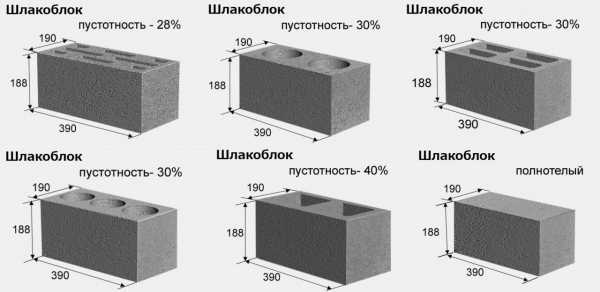

Виды шлакоблоков

Различают два вида строительных блоков:

1. Полнотелые шлакоблоки используются для возведения фундамента, несущих перегородок и стен.
2. Пустотелые намного легче, поэтому они не создают нагрузку на фундамент. Кроме этого, они обладают хорошей тепло- и звукоизоляцией. За счет таких характеристик пустотелые блоки используются для возведения стен.

Самые первые строительные блоки изготавливались из шлака и вяжущего материала в виде цемента. Сегодня шлакоблоками называют различные строительные камни, которые с помощью вибропрессования получают из бетонного раствора. В их состав, кроме шлака, может входить:

• гранитный щебень;
• гранитный отсев;
• вулканический пепел;
• бой бетона и кирпича;
• песок;
• речной гравий, щебень;
• керамзит;
• стеклобой;
• цемент;
• бой затвердевшего цемента;
• бой бетона и кирпича.

Производство строительных блоков своими руками может осуществляться с помощью вибропрессовочного станка или деревянных форм.

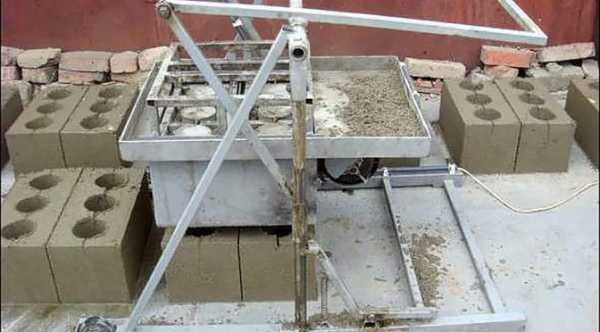

Установка для производства шлакоблоков

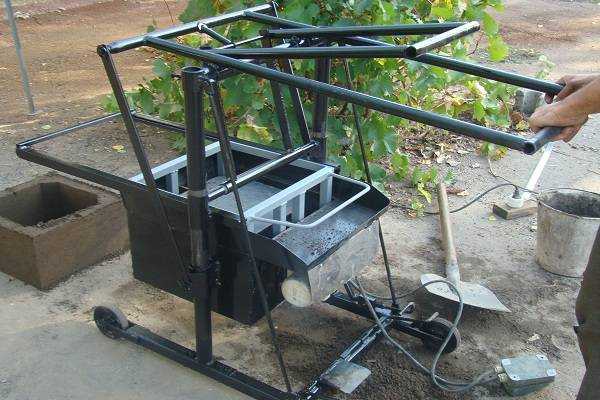

Станок имеет довольно простую конструкцию, поэтому собрать его можно самостоятельно. Его главным элементом является предназначенная для шлакобетонного раствора матрица (форма). Она представляет собой металлическую коробку, внутри которой в виде пустот расположены ограничители.

Для создания установки своими руками понадобятся следующие инструменты и материалы:

• около 1 кв. м. лиственной стали толщиной в 3 мм;
• электродвигатель мощностью от 0,5 до 0,75 кВт;
• 30 см металлической полосы толщиной в 3 мм;
• болты;
• гайки;
• один метр трубы диаметром в 7,5–9 см;
• тиски;
• болгарка;
• стандартный набор слесарных инструментов;
• аппарат для сварки.

Этапы работ:

1. По необходимым размерам строительных блоков изготавливается форма. Ее боковые грани вырезаются из листовой стали. Чтобы матрица получилась сразу на два шлакоблока, в центре ящика закрепляется внутренняя перегородка.
2. Для оформления пустот, высоту которых нужно определить заранее, отрезается шесть кусочков трубы.
3. Трубам необходимо придать конусную форму, для чего до середины каждого куска делается продольный разрез. Далее трубы обжимаются кусками и с помощью сварочного аппарата соединяются. Каждый конус заваривается с обоих краев.
4. По длинной грани матрицы в ряд соединяются ограничители. Для скрепления с проушинами, по краям каждого ряда добавляется по пластине толщиной в 3 см.
5. Посередине каждого получившегося отсека делаются пропилы, а с обратной стороны привариваются проушины. На них можно крепить элементы для создания пустот, которые потом легко убираются. В результате матрицу можно будет использовать для производства моноблоков.
6. Для крепления виброматора снаружи одной из поперечных стенок навариваются четыре болта.
7. Со стороны загрузки по краям сваркой крепятся лопасти и фартук.
8. Все элементы выполненной конструкции тщательно зачищаются, полируются и красятся.
9. Из пластины с отверстиями, которые должны совпадать с отверстиями в блоке, изготавливается пресс. Он должен свободно входить вглубь формы на 5–7 см.
10. К прессу привариваются ручки.

На завершающем этапе работ по производству своими руками установки для шлакоблоков монтируется вибратор. Для этого можно взять обычный электрический двигатель, который приваривается на валы двигателя эксцентрики. Можно просто приварить болты, ориентируясь на то, чтобы совпадали их оси. Сила и частота вибрации будет регулироваться с помощью накрученных на болты гаек.

Производство строительных блоков

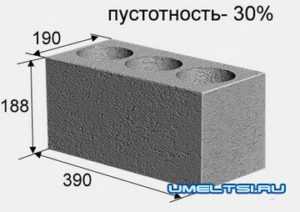

Чаще всего шлакоблоки изготавливаются стандартных размеров – 188х190х390 мм. Пустотелые блоки внутри имеют по три отверстия.

Для замешивания раствора понадобится:

• шлака или другого наполнителя – 7 частей;
• цемента марки М 400 или М 500 – 1,5 части;
• гравия фракции от 5 до 15 мм – 2 части;
• воды – 3 части.

Если в качестве основного наполнителя выбран доменный шлак, то другие добавки (щебень, гравий, керамзит, песок и т. д.) использовать нельзя. Для изготовления своими руками цветного строительного блока в раствор добавляется крошка из кирпича или истолченный мел.

Чтобы шлакоблоки получились прочными, водонепроницаемыми и морозостойкими, в смесь для их изготовления добавляется пластификатор (5 грамм на блок). Приобрести его можно в строительном магазине.

В процессе производства строительных блоков необходимо следить, чтобы раствор не растекался. Поэтому добавлять воду в смесь следует с осторожностью. Оптимальную консистенцию можно проверить руками. Для этого горсть готового раствора бросается на землю. Ударившись о поверхность, он должен рассыпаться, а при сжатии руками стать снова единой массой.

Готовый раствор можно использовать для производства шлакоблоков на выполненной своими руками установке. Для этого смесь укладывается в форму, которая устанавливается на виброплиту. Утрамбовывать раствор станок должен в течение 5–15 секунд. После этого в матрицу следует добавить еще смесь, поскольку загруженная во время трамбовки осядет.

Далее процесс повторяется до тех пор, пока прижим не достигнет ограничителей. Матрица со станка снимается до его остановки. Вынимать из формы блоки нужно только после их первичной просушки, на которую обычно уходит 1–3 суток. После этого готовые шлакоблоки вынимаются, ровно раскладываются по горизонтальной поверхности и прикрываются полиэтиленом. По назначению использовать их можно будет не раньше чем через месяц.

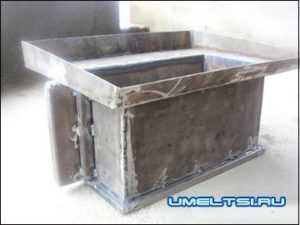

Изготовление металлических одинарных разъемных форм

Конструкция матрицы имеет боковые стенки и донышко. Между поперечными металлическими листами на необходимом расстоянии закрепляются поперечины. Шаг между ними должен соответствовать требуемым размерам строительного блока. Чтобы производство было эффективным, опалубку рекомендуется делать сразу на несколько шлакоблоков.

Изготовление формы производится с помощью следующих материалов и инструментов:

• болгарки;
• сварочного аппарата;
• цилиндров с диаметром в 4 см;
• нескольких железных планок толщиной в 5 мм;
• листов железа толщиной в 3 мм.

Согласно размерам шлакоблока размечается лист. Должны получиться две поперечные стороны размерами в 210х220 мм и две продольные стороны длиной в 450 мм и шириной в 210 мм. Размеченные пластины вырезаются с помощью болгарки.

Чтобы форма не ездила, к ее дну привариваются крылышки. А для удобства работ и быстрого освобождения формы от раствора крепятся ручки.

По контуру продольных стенок делаются насечки. Они помогут зацепить матрицу за установленные продольно стенки. После этого форму можно собирать.

Пустоты создаются с помощью навесных цилиндров. К пластине толщиной в 3 мм они привариваются так, чтобы ближе кверху она как бы пронизывала цилиндры. На торцевых стенках делаются насечки.

Производство шлакоблоков

В целях экономии материала рекомендуется использовать формы для изготовления сразу от четырех до шести блоков. Для создания полостей они должны быть оборудованы цилиндрами.

Поэтапный процесс изготовления блоков в разъемной форме:

1. При помощи бетономешалки замешивается раствор.
2. В форму лопатой засыпается смесь. При этом матрица должна стоять на ровной поверхности.
3. Емкость раствором должна заполняться равномерно. За этим необходимо внимательно следить.
4. После того как форма заполнится до краев, верхний слой выравнивается лопатой.
5. Для сухого раствора используется специальная крышка с отверстиями, которые будут перекрывать в матрице имеющиеся штыки.
6. Строительный блок вместе с емкостью перемещается на открытую площадку, где будет в дальнейшем храниться.
7. Примерно через полчаса или чуть больше снимается низ, боковые стенки и крышка. Чтобы извлечь шлакоблок было легче, можно обычным молотком подбить продольную полоску с цилиндрами и стенки.

Полностью высыхать строительные блоки будут около трех суток.

Деревянные формы для производства строительных блоков

Если понадобится изготовить всего несколько десятков шлакоблоков, то можно использовать матрицы из дерева. Изготовить их можно с помощью следующих материалов и инструментов:

• ровных обработанных досок с шириной в 14 см и длиной в 2 м;
• стамески;
• пилы;
• угольника;
• рулетки;
• масляной краски.

Форма будет иметь вид короба с перегородками. Доски должны быть обязательно гладкими.

Этапы работ:

1. Из доски с помощью пилы длиной в 3 см нарезаются поперечины, которые соединяются в прямоугольный каркас. Ширина поперечин – это толщина будущего блока, а расстояние между ними будет его длиной. При изготовлении формы необходимо использовать угольник, чтобы соблюдать прямые углы.
2. Разделительные пластины можно сделать из дерева, толстой фанеры, гетинакса или металла.
3. В продольных досках выпиливаются пазы, в которые будут устанавливаться пластины. Пазы должны иметь глубину в 4–6 мм и соответствовать толщине пластины.
4. Все деревянные части формы на несколько раз красятся масляной краской. Это необходимо, чтобы при эксплуатации дерево не впитывало влагу и матрицу не «коробило». К тому же из окрашенной формы строительные блоки будут выниматься легче.

Чтобы сделать своими руками с помощью деревянной матрицы пустотелый шлакоблок, можно воспользоваться бутылками из-под шампанского. С их помощью в еще не застывшем растворе делаются отверстия. Через два – три часа бутылки аккуратно выкручиваются так, чтобы не навредить еще сырой цементной смеси.

Перед изготовлением каждого блока деревянная форма протирается обработкой моторного масла. Лишнее масло убирается, и стенки матрицы протираются старой тряпкой. Когда все шлакоблоки будут готовы, форма тщательно отмывается от раствора, высушивается и обрабатывается отработкой. В таком виде храниться она должна обязательно в помещении.

При помощи изготовленной своими руками установки для производства блоков и при наличии всех необходимы материалов, за один час можно сделать вместе с помощником до 70 шлакоблоков. Улучшит качество раствора и сократит время работы использование небольшой бетономешалки.

bane.guru

Станок для изготовления шлакоблоков своими руками — чертежи

В малоэтажном строительстве все чаще стали применяться шлакоблоки, как достойная альтернатива традиционным стеновым материалам. Шлакоблок отличается от кирпича в первую очередь размерами, которые позволяют проводить строительство в кратчайшие сроки. Очень многие в целях экономии предпочитают изготавливать шлакоблок самостоятельно, не тратясь на его покупку, а кто-то сформировал небольшой бизнес по производству шлакоблоков.

Содержание:

1. Как сделать станок для шлакоблока
2. Технология изготовления шлакоблока своими руками
3. Что такое вибропресс
4. Как изготовить матрицу своими руками
5. Состав смеси для шлакоблока

Как сделать станок для шлакоблока

Сначала определимся, какие цели мы ставим перед собой. Если нам нужно построить хозяйственное помещение небольших размеров, сарай, летнюю кухню или времянку, это дело одно. В том же случае, если мы собираемся продавать шлакоблок, то подход к его изготовлению должен быть совсем другим. Во-первых, массовое производство шлакоблока требует стабильности рецептуры, иначе изготовить качественный шлакоблок будет просто невозможно. Во-вторых, станок для изготовления шлакоблока своими руками чертежи которого мы привели прямо здесь, не предназначен для крупносерийного производства по вполне понятным причинам.

Надежность и производительность станка, собранного из чего попало, не идет ни в какое сравнение со станком, изготовленным в условиях производства, где есть хотя бы намек на гарантию качества. Тем не менее, изготовить пару сотен шлакоблоков не запрещается никому пока что, поэтому мы представляем чертежи с размерами для вибростанка.

Технология изготовления шлакоблока своими руками

Изготовить шлакоблок можно и в курятнике, смотря какие требования по качеству к нему предъявлять. Общие принципы и технология изготовления шлакоблока никак не отличается от промышленной. Шлакоблок имеет стандартные размеры, форму и характеристики. Формы мы добиться сможем и самостоятельно, в зависимости от уровня мастерства и степенью владения сваркой, токарным станком, болгаркой и элементарным слесарным инструментом.

Как бы там ни было, а шлакоблок должен быть размерами 39х19х188, иметь три отверстия в теле. Это только линейные характеристики. Если говорить о физико-технических, то нет никакой гарантии, что гаражный шлакоблок будет соответствовать стандартам. В любом случае, он будет отличаться от промышленного, хорошо это, или плохо.

Для изготовления смеси под шлакоблок используют следующие материалы:

1. Шлак.
2. Песок.
3.  Цемент.
4.  Модифицирующие добавки.

Правильный шлакоблок получится только методом вибропрессования, с которым стоит ознакомиться детальнее.

Что такое вибропресс

Грубо говоря, вибропресс — это мощный стол, столешница которого подвешена на пружинах или другим способом. Вибрация столешницы происходит за счет смещения центра тяжести в эксцентрике, который прикреплен к выходному валу электродвигателя.

Есть несколько видов подвешивания виброплиты — пружинная подвеска, на резиновых подушках, но тросах. Прочная станина должна надежно и устойчиво стоять на земле, в то время, как виброплита уплотняет шлакобетонную смесь. В станках, изготовленных промышленным способом, балансир со смещенным центром тяжести установлен непосредственно под виброплитой, и жестко к ней крепится. Самодельные вибростолы используют разные схемы привода балансира, но в основном, это ременной привод, причем такая конструкция надежностью и качеством изготовления шлакоблока.

Как изготовить матрицу своими руками

Форма для изготовления шлакоблока — самое главное в процессе и самое главное в комплектации станка.Без правильной формы весь смысл самостоятельного изготовления шлакоблока превращается в бесполезный кружок Умелые руки. Чем больше неровностей и пустот будет в шлакоблоке, тем дольше будет возводиться стена, и тем некачественнее будет кладка. В процессе изготовления на вибростоле шлакобетон имеет свойство усаживаться, и это вполне естественно, поскольку вся суть вибростола в том, чтобы максимально уплотнить раствор, прогнав из него весь воздух.

Если матрица не будет это учитывать, шлакоблоки будут разных размеров, и нормальную кладку из них выполнить будет очень проблематично. Поэтому в профессиональных станках применяют еще и пресс для быстрой стабилизации смеси. Чертежи матрицы и пошаговый процесс ее изготовления пояснений не требуют. На фото все прекрасно видно, а соблюдая эти размеры, вы получите идеальный шлакоблок.

Состав смеси для шлакоблока

Единого универсального состава нет. Самая главная составляющая шлакобетона — цемент. Шлаком может выступать какой угодно материал:

• зола угольная;
• шлак доменный;
• керамзит;
• гранулированный шлак;
• шлак котельный;
• обработанные опилки.

А также самые разнообразные смеси из этих шлаков. Цемент берут, как правило, марки М400, а песок предпочтителен просеянный кварцевый. В обязательном порядке в раствор добавляют пластификаторы, модифицирующие присадки, меняющие свойства шлакобетона в зависимости от конкретных обстоятельств. Пропорции при смешивании рекомендуют соблюдать такие:

• шлак — 7 частей;
• цемент М400 — 1,5 части;
• песок — 2 части;
• вода — по необходимости, но не более 3-х частей.

Как видим, с изготовлением шлакоблока своими руками не так все просто, но если постараться и проявить терпение и мастерство, обязательно все получится.

stroydetali.com

Станок для изготовления шлакоблока | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном вашему вниманию материале речь пойдет об изготовлении станка для производства шлакоблоков своими руками. Изготовив данный станок вы сможете наделать строительных блоков размерами 200х400х200 и построить свой дом, баню, гараж, да что захотите вообщем. Производством шлакоблока в производственных масштабах у нас в Стране занимаются с Советских времен. В то время нужен был недорогой и простой в изготовлении строительный материал не требующий дополнительной термообработки в отличии от кирпича.

Шлакоблок в основном создается на основе угольного шлака, его можно найти возле котельных которые топятся углем, а шлак попросту выбрасывается неподалеку. Следующий составляющий элемент-это цемент и песок. Вот по сути из отходов можно делать строительные блоки. Но для этого понадобится нехитрый станок, а как его сделать смотрите далее.

Материалы

1. листовой металл 3 мм
2. труба металлическая
3. проф труба (квадрат)
4. наждак
5. провод
6. колесики 2 шт
7. выключатель

Инструменты

1. болгарка
2. сварочный аппарат
3. дрель
4. наждак
5. уголок
6. штангенциркуль
7. кисть

Процесс создания станка для изготовления шлакоблока.



Чертежи.

И так первым делом автор нарезает заготовки из листа металла толщиной 3 мм. Затем из полученных листов автор сваривает квадратный короб. Далее делает верхний фартук. Вот что получается в итоге. Сбоку наваривается проушина, далее она будет надета на станину. Из металлической трубы делаются пуансоны, для создания полостей в блоке. В трубах делаются пропилы сверху для крепления и снизу для создания конусной формы. Затем форма ставится на станину. Изготавливается стопорный механизм. Для опрессовки смеси сделана крышка. И вот станок с механизмом подъема готов. Можно приступать к работе. Так же вашему вниманию представлено обучающее видео по сборке станка для изготовления шлакоблоков.

Спасибо за внимание!

Источник



ШЛАКОБЛОЧНЫЙ СТАНОК

www.samodelkindrug.ru
