Зернодробилка, сделанная своими руками: как и из чего

Содержание:

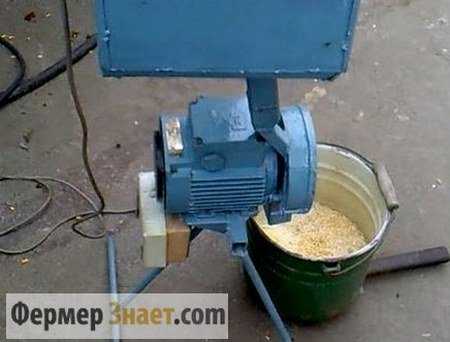

Зернодробилка, сделанная своими руками, не уступает по своей функциональности стандартным покупным изделиям. Основным узлом является электродвигатель, который имеет достаточную мощность и скорость вращения. Поэтому большой популярностью пользуются модели, сделанные из стиральной машины или из болгарки. Такие самодельные конструкции являются незаменимыми в домашних условиях. В этой статье мы расскажем вам, как сделать такой агрегат своими руками из подручных материалов.

Зернодробилка из болгарки

Ручная пила с вращающимся диском, незаменимая вещь для дома и вообще для хозяйства. Фермеры придумали, как можно значительно расширить функциональность этого электроинструмента. Из болгарки получается отличная самодельная зернодробилка. Для изготовления этой конструкции чертежи не нужны. Делается это так.

Берём лист прочной фанеры. Это будет основа всей конструкции, к которой будут крепиться остальные части. Можно использовать кусок ламината. В фанере прорезают два отверстия, в одно вставляют корпус пилы, в другое приёмный бункер для зерна.

Корпус болгарки крепится при помощи металлической скобы и болтов.
Вместо режущего диска, делают нож из металла с обоюдоострой заточкой. Это будет дробилка для зерна.

К нижней части фанерного листа, нужно при помощи болтов прикрепить сетку соответствующего размера. Такие сетки можно приобрести в готовом виде или сделать своими руками. Например, использовать кастрюлю с просверленными в дне отверстиями или старый дуршлаг.

В качестве бункера для зерна, можно использовать 5-ти литровую пластиковую бутылку.
Бюджетная зернодробилка своими руками готова к работе.

Зернодробилка из стиральной машины

В домашних условиях, дробилка для зерна может получиться из старой стиральной машины. Это будет более продвинутая модель, чем предыдущий вариант.

По своей сути, стиральная машина уже представляет готовую корморезку и траворезку, нужно просто немного модифицировать конструкцию.

https://youtu.be/wBZq-9tJ1lc

Стоит отметить, что за основу рекомендуется брать стиральные машины старого образцы. Обычно они цилиндрической формы и двигатель расположен снизу.

Чтобы дробилка для зерна нормально работала, «стиралку» необходимо оснастить дополнительным двигателем. Его устанавливают в верхней части, непосредственно под верхней крышкой.

Устанавливают мотор на металлические уголки или пластины. Как и в предыдущем случае, понадобится сделать металлический нож с обоюдоострой заточкой, режущая кромка должна немного не доходить до стенок.

Второй нож устанавливается на базовый двигатель, который располагается внизу. Чтобы дробилка для зерна, сделанная своими руками, работала с максимальной эффективностью, режущие ножи, должны вращаться в противоположные стороны.

В верхней крышке прорезается отверстие для засыпания зерна. Рекомендуется сконструировать небольшую воронку, чтобы работы производились с минимальными потерями и большим удобством. В качестве воронки можно использовать любую пластиковую ёмкость с широким горлом или сделать небольшой короб из жести.

Учитывая, что верхний двигатель будет работать в агрессивной среде, необходимо дополнить его пылезащитным кожухом. Его можно сделать своими руками из пустой банки из-под краски. Возле нижнего моторчика, в боковой стенке прорезают отверстие для выхода измельчённого зерна.

Принцип работы такой конструкции прост и интуитивно понятен. По большому счёту, изделие напоминает большую кофемолку. За счёт большой режущей плоскости и разностороннего вращения, корморезка эффективно измельчает любые виды зерновых культур.

Конкретные чертежи приводить не имеет смысла, потому что модель стиральной машины, взятой за основу, может различаться. Главное, понять общий принцип работы устройства. Стоит отметить, что именно такая зернодробилка, сделанная своими руками, наиболее часто используется в домашних условиях.

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

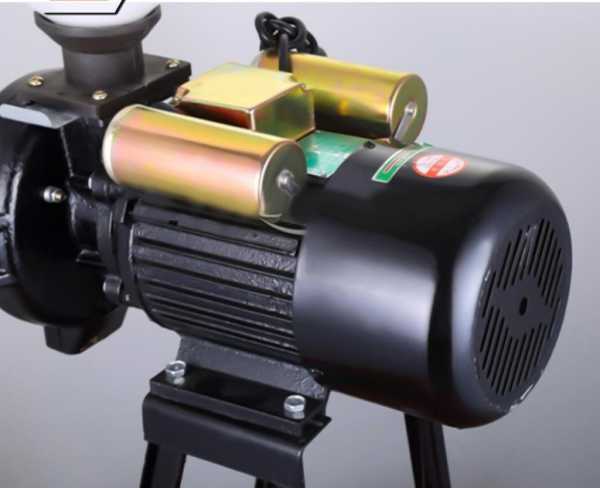

  1. Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
  2. Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
  3. Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

fermerznaet.com

Дробилка для зерна своими руками

Каждому владельцу мелкого либо среднего по размерам фермерского хозяйства необходимо постоянно о нем заботиться. С целью увеличения эффективности подобной деятельности стоит регулярно внедрять средства механизации. Так, многими делается дробилка для зерна своими руками, позволяющая гранулировать его с целью получения кормов для животных, которые есть в хозяйстве. Подобная техника проводит измельчение зерен, чтобы пищеварительная система живности могла их переварить. Это делает его питательным, а также более полезным.

Принцип работы

Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

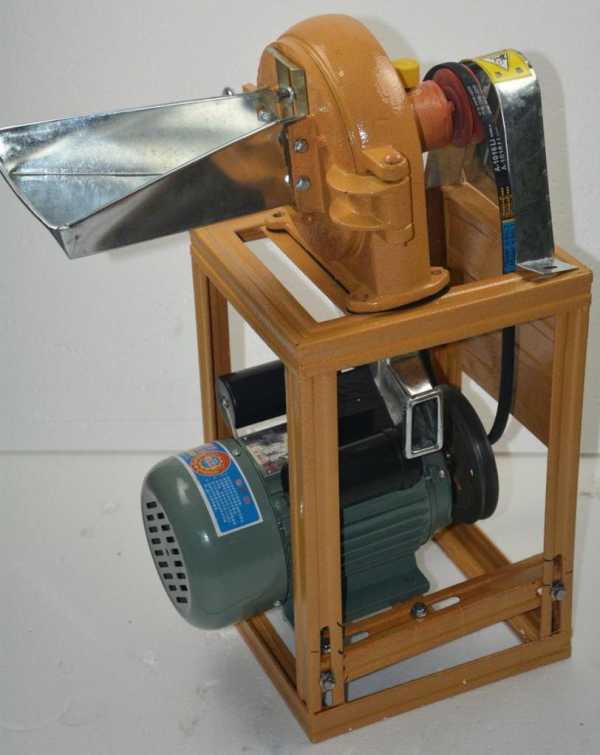

Образец дробилки

Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

Типы конструкции

Всего существует несколько разновидностей зернодробилок, которые стоит рассмотреть подробнее.

Роторные дробилки

Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи.

Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

Молотковые дробилки

Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

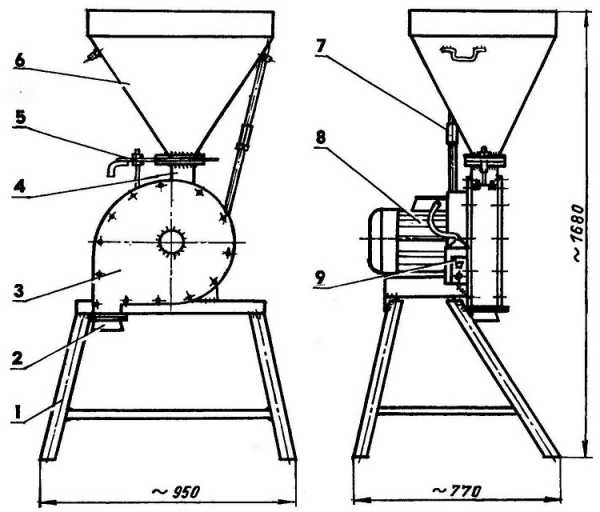

Схема зернодробилки

Как сделать дробилку

Подобный агрегат является средним по сложности в плане сборки, а его наличие в фермерском хозяйстве – это необходимость. Для самостоятельного изготовления зернодробилки не нужно готовить большое количество инструментов. Основное оборудование, которое используется в таких устройствах, предварительно проходит процедуру балансировку. Осуществить это можно как самостоятельно, так и пригласив для этого специалистов со стороны.

При проведении балансировки выполняются такие работы:

  1. Изучение состояния оборудования на наличие вибрации.
  2. Выявление причин, которые приводят к появлению вибрации, а после их устранение.
  3. Проводится непосредственная балансировка валов.

Необходимость проведения такой процедуры заключается в том, что наличие даже незначительных вибраций может привести к тому, что рабочие элементы (ножи или молотки) будут задевать стенки рабочей емкости. В результате это приведет к стремительному их износу и поломке всего устройства. Стоит подробно разобрать, как сделать дробилку из различных бытовых приборов.

Из болгарки

Нередко в домашнем хозяйстве используется обычная шлифовальная машинка, в простонародье – болгарка. Умельцы придумали, каким образом из неё можно сделать зернодробилку. Для этого потребуется только небольшие доработки. В результате получается самодельное устройство, не требующее существенных затрат.

Так, требуется лист фанеры, который послужит основой для будущей конструкции. Дальне на него будут установлены главные элементы устройства. В этом листе требуется сделать 2 отверстия, на которые смонтировать приемный бункер, а также корпус пилы.

Дальше с помощью болтов, а также скоб крепится сама болгарка. В виде дробилки используют металлический диск, имеющий круговую заточку. Снизу монтируется сетка, имеющая требуемый размер ячеек. В качестве бункера для зерна можно использовать пластиковую бутылку, имеющую емкость 5 л. После этого можно начинать использовать готовый агрегат.

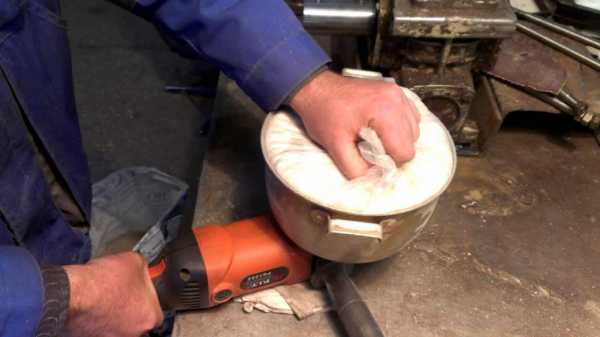

Дробилка из болгарки

Из стиральной машины

Более крупный вариант зернодробилки можно делать, используя для этого старую стиралку. Её функционирование будет очень похожим на работу кофемольной машины. Это обусловлено тем, что засыпаемое в такой агрегат зерно будет дробиться посредством заточенных ножей, крутящихся внутри барабана. Для изготовления такой дробилки первую силовую установку нужно смонтировать на дно устройства. Туда же устанавливается сетка, а также создается окно, посредством которого будет выходить измельченная фракция. Второй двигатель стоит смонтировать рядом с отверстием, которое находится возле основания. Валы от моторов направляются в разные стороны относительно друг друга.

С целью защиты силовой установки от пыли, вокруг нее создается специальный защитный кожух.

Габариты бункера, куда будет происходить засыпание зерна, определяются производительностью, которую будет иметь готовый агрегат. Рекомендуется дополнительно оборудовать его щитовым затвором. К тому же под смонтированный агрегат устанавливается емкость, куда будет поступать перемолотое зерно. С целью увеличения комфорта работы с такой зернодробилкой рекомендуется установить на выходной люк специальный рукав. С его помощью будет предотвращаться разбрасывание по сторонам измельченной продукции.

Из пылесоса

Еще один вариант создания зернодробилки заключается в использовании силовой установки, взятой из обычного бытового пылесоса. В этом случае последовательность действий будет следующей:

  1. Сначала для создания основания берется лист ламината либо фанеры.
  2. После этого по центру делается отверстие, куда монтируется мотор от пылесоса.
  3. Теперь делаются измельчительные ножи. Для их изготовления используется стальная пластина, имеющая толщину в 20 см, а толщину порядка 2 мм.
  4. Дальше приготовленные ножи устанавливаются на валу силовой установки.
  5. Проводится монтаж рабочей камеры.

Подобная дробилка для зерна, кроме экономической выгоды, еще легко устанавливается и имеет простую конструкцию. Благодаря этому она легко ремонтируется.

Зернодробилки – это необходимое механическое устройство, позволяющее получить мелкую фракцию различных круп. Она необходима не только в крупных агрохолдингах, но и в мелких фермерских хозяйствах. К тому же сделать её можно самостоятельно из различных бытовых приборов, используя инструкции, которые можно посмотреть на видео.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Зернодробилка своими руками чертежи

Как ни странно, дробить зерно в домашних условиях можно не хуже чем в заводских. А иногда случается, что результат может быть даже лучше. В данном материале, вы найдете все, чтобы изготовить такое приспособление как зернодробилка своими руками: чертежи, принцип работы, различные нюансы.

С помощью данного устройства измельчение мешка зерна может быть произведено в течение 12-15 мин. Зернодробилка изготавливается на основе деталей, используемых в сельскохозяйственных машинах:

как основанием, можно воспользоваться внешним тормозным барабаном, некогда стоявшим на заднем фрикционе в тракторе ДТ-75, внутренняя сторона которого содержит зубья, служащие для того, чтобы цеплять ведомые диски фрикциона;

как передним фланцем основания, можно воспользоваться диском сошника сеялки, в комплекте к которому идет ступица и подшипник;

молотки выполняются из противорежущих пластин пальцев в режущем аппарате на зерноуборочном комбайне;

зерновой бункер – емкость, которой оборудована свекловичная сеялка СУПН-8.

Изготовление основания измельчителя

При помощи токарного станка следует произвести обрезку барабана 3 (рис. 1), для обеспечения высоты 65 мм. Внутренняя сторона должна обладать выточкой d = 282 мм, высота которой 3 мм (придется сточить зубцы). Теперь следует отрезать третью часть в барабане, это нужно для отверстия под решето. Оно должно поддерживаться дугами 8, приваренными на фланец 5 и внешнюю сторону в барабане.

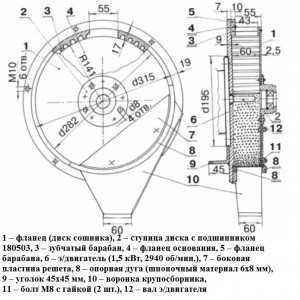

Рис. 1 Сборочный чертеж основания измельчителя (агрегат показан без бункера и тумбочки)

Основание измельчителя состоит из:

1 – фланца (диска сошника), 2 – ступицы диска оборудованной подшипником 180503, 3 – зубчатого барабана, 4 – фланца основы, 5 – фланца барабана, 6 – электродвигателя, 7 – боковой пластины решета, 8 – опорной дуги (из шпоночного материала 6 на 8 мм), 9 – уголка 4,5 на 4,5 см, 10 – воронки зерносборника, 11 – болта М8 и гайки (2 шт.), 12 – валы электродвигателя.

Фланец 1 следует сточить до размера 285+0,5 мм, вставить в специально подготовленное место в барабане и приварить.

В ступице 2 следует заранее просверлить воздухозаборные отверстия диаметром 8 мм. Если этого не сделать, производительность дробилки значительно понизится. Там, где расположена отрезанная часть барабана, следует выполнить установку решета 7 (рис.2), которое крепиться двумя болтами 11 на М8 и боковой пластинок к поверхности диска в сошнике.

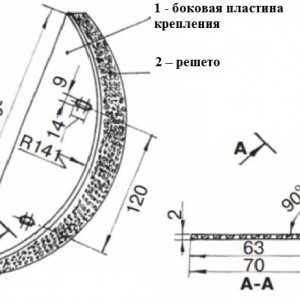

Чертеж решета измельчителя

Решето состоит из:

1 – боковой пластины крепления, 2 – решета

Переходим к следующему этапу производства агрегата под названием зернодробилка своими руками. Чертежи подсказывают нам, что верхняя часть барабана должна обладать отверстием 5,5 на 4,3 см, поверх которого следует выполнить закрепление бункер, в котором есть задвижка. Данная задвижка предназначена для того, чтобы регулировать поток зерна, которое поступает в измельчитель. Она устанавливается в нужное положение, после чего осуществляется её фиксация при помощи болта М5 и маховичка.

Воронка зернозаборника 10 приваривается на фланец основы опорной дуги снизу решета. Сквозь данный элемент происходит высыпание измельченного зерна в заранее подставленную емкость.

Уголком 9 дробилка закрепляется поверх тумбочки, которая разделяется при помощи горизонтальной перегородки напополам. Верхняя половина предназначается для установки электрооборудования – предохранительного автомата, реверсивного магнитного пускателя, сигнальной лампы и кнопки включения. В нижней же части будут храниться сменные решета и инструмент.

Изготовление молоткового барабана

Поверх вала 7 следует насадить и приварить пластины 2 (рис. 3). Торец вала должен обладать сквозным отверстием, в котором нарезается резьба М10. Когда барабан и вал двигателя разъединяются, в данное отверстие вкручивается специальный болт-съемник. Каждая из осей 6 оборудована шестью молотками 3. Данные детали имеют большую износостойкость, по прицине закалки их краев.

Рис. 3 Сборочный чертеж молоткового барабана

Молотковый барабан состоит из:

1 – болта стопорного М10, 2 – двух пластин, 3 – молотка, 4 – шайбы (1 на 2,2 см), 5 – шплинта, 6 – оси молотков, 7 – вала в барабане

Следует произвести рассверливание отверстий для заклепки до диаметра 1 см. Регулировка расстояния от одного молотка до другого на оси регулируется шайбами 4. Если расположить молотки в плоскостях, которые параллельны между собой, дробление будет более интенсивным.

Если молотковый барабан будет вращаться в направлении часовой стрелки, то высыпание зерна будет происходить быстрее, а следовательно, дробление будет более крупным, а если включить реверс – то более мелким. Регулировка степени измельчения производится при помощи замены решетки.

Процесс балансировки дробилки

Для защиты дробилки от такого явления как вибрации, ведущей к поломкам, должна быть выполнена статическая балансировка вращающихся частей. Эту операцию можно осуществить при помощи достаточно простого устройства (рис. 4). Осуществляем установку технологического валика 1 в отверстие на валу в барабане и ставим уже собранный ротор (содержащий оси, шплинты, шпонки и стопорный болт) поверх ножей расположенных в горизонтальной плоскости.

Путем высверливания металла из пластин в роторе, нужно добиться, чтобы ротор равномерно останавливался в различных положениях. Прежде чем устанавливать, следует подобрать молотки таким образом, чтобы их вес был равным. При правильно сбалансированном молотковом барабане, вибрация в дробилке будет отсутствовать.

Рис. 4 Балансировка барабана

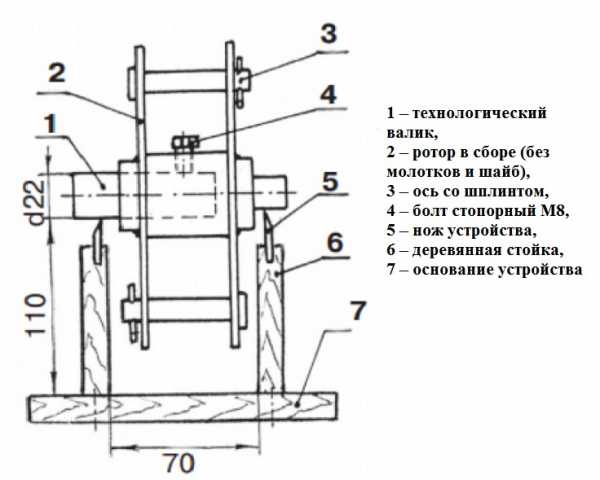

Балансировочная установка состоит из:

1 – технологического валика, 2 – собранного ротора (не включая молотки и шайбы), 3 – оси и шплинта, 4 – болта стопорного М8, 5 – ножа устройства, 6 – деревянной стойки, 7 – основания.

Зернодробилка своими руками видео

Ну вот и все что вам нужно знать чтобы соорудить такую вещь как зернодробилка своими руками. Чертежи представлены, с описанием вы ознакомились, осталось только сделать!

sdelaj-sam.com

Измельчитель зерна: своими руками, бытовой, садовый

Содержание

При кормлении живности в домашнем хозяйстве лучше всего использовать измельченное кормовое зерно, которое животные и птицы поедают с большим удовольствием.

Измельчение зерна позволяет делать однородные смеси из разных зерновых культур, что вносит разнообразие в кормовой рацион домашней живности. Применение измельчителя зерна позволяет с большей эффективностью и разнообразием создавать варенные или запаренные корма, которые лучше усваиваются организмами животных.

Устройства для личного применения

Бытовые измельчители зерна широко представлены производителями такого рода техники. Как правило — это компактные по габаритам, и простые в исполнении устройства, с электромоторами небольшой мощности.

Многие умельцы делают самодельный измельчитель зерна своими руками имея электрический двигатель достаточной мощности.

Зернодробилка бытовая

Из доступных к покупке недорогих устройств, при помощи которых можно получить измельченное кормовое зерно, наиболее популярны:

  • измельчитель зерна Нива;
  • измельчители зерна Хрюша.

к меню ↑

Нива

Для личного хозяйства и небольшого фермерского предприятия использование измельчителей зерна ИЗ 05 Нива, является наиболее оптимальным. Его назначение — дробление сухого кормового зерна и схожих с ним продуктов сельского хозяйства (соя, кукуруза) для дальнейшего скармливания животным и птице.

Отличительные особенности этой модели заключаются в следующем:

  • высокая надежность в работе, которая достигнута горизонтальным расположением вала электродвигателя и вертикально вращающимися ножами;
  • низкое содержание пылевой (мучной) фракции возникающей во время работы за счет особой формы, которую имеет рабочая камера;
  • возможность удобного расположения (закрепления) на любой плоской поверхности;
  • использование в качестве приемного бункера любой подходящей емкости, не зависимо от формы, размеров и материала.

к меню ↑

Хрюша

Созданные предприятием Электромаш измельчители зерна получили общую торговую марку «Хрюша» и представлены тремя моделями:

  • 300;
  • 350;
  • 400.

    Зернодробилка "Хрюша

    "

Эти цифры показывают задекларированную изготовителем производительность устройств, выраженную в килограммах переработанного зерна за час.

При одинаковых габаритных размерах (310×300х300) мм и практически одинаковом весе (7,8-8 кг), разница в производительности обусловлена мощностью двигателя и частотой вращения режущего элемента.

Мощность соответствует показателям в 1,75, 1,9, 1,9 кВт, а частота вращения равна 1200, 1400, 1800 оборотов в минуту, в соответствии с возрастанием номера модели.

Все устройства работают от бытовой сети с напряжением в 220 В, так как оснащены коллекторным однофазным электромотором.

Рабочий бункер позволяет загружать зерно в объеме от 10 до 12 литров, а сито, с размерами ячеек в 5 мм, обеспечивает средний помол готового продукта.
к меню ↑

Самодельная дробилка

Для того, чтобы создать свой собственный вид зерноизмельчителя, следует использовать принцип кофемолки, в которой дробление зерна происходит за счет вращения ножа в виде пластины, закрепленного на валу привода. Движителем может быть любой электродвигатель достаточной мощности. А вот ручной привод не подойдет, как в некоторых кофемолках, из-за недостаточно большой частоты вращения.

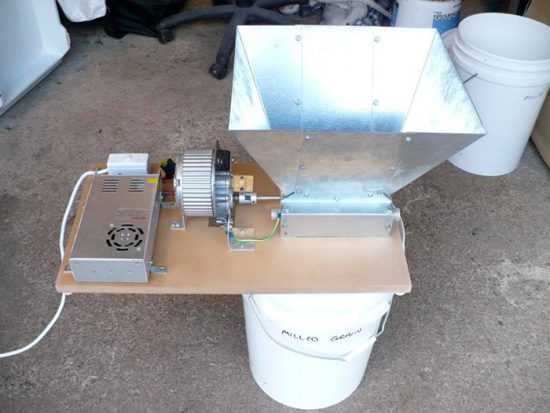

Самодельная зернодробилка


к меню ↑

Зернодробилка своими руками

Один из простых вариантов создания устройства для дробления зерна:

  1. Необходим лист фанеры толщиной 10 мм, на котором следует закрепить электромотор таким образом, чтобы его вал проходил через фанеру и выглядывал из нее на 3-4 см.
  2. На конце вала, закрепляется режущий элемент — пластина из инструментальной стали размерами 15 на 210 мм и толщиной 1-1,5 мм. Передние кромки такого ножа следует заточить в сторону вращения, а насадочное отверстие должно быть строго по центру для избегания эффекта дисбаланса.
  3. Рабочая камера сворачивается из полосы тонкого листового железа 60×705 мм. Внутренний диаметр при этом составит 220 мм, а высота 40 мм. Полученное металлическое кольцо необходимо отогнуть наружу по всему периметру для образования фланцев шириной в 10 мм. При их помощи можно будет закрепить бункер к основанию (листу фанеры) и навесить сито.
  4. Сито изготавливается из сетки или перфорированных дисков с размером ячеек подходящих для заданной степени помола.
  5. Бункер для подачи зерна может иметь коническую прямоугольную или круглую форму и устанавливается наверху листа фанеры (рядом с электромотором). Зерно попадает в рабочую камеру через специально проделанное отверстие.
  6. Емкостью для сбора готовой продукции может служить подходящее ведро, кастрюля или бак.

к меню ↑

Самодельная дробилка для зерна (видео)


к меню ↑

Садовый измельчитель

Садовые измельчители предназначены для дробления соломы, ботвы корнеплодов, веток, коры, и т.д. масса которых затем может быть употреблена на корм домашним животным (кроликам, нутриям, уткам и курам), или предназначена для утилизации.

Схема, по которой работает такое устройство, очень проста — в приемную воронку подается исходный материал, попадая под вращающиеся ножи, он перемалывается, и на выходе получаются небольшие кусочки или опилки.
к меню ↑

Системы ножей

У агрегатов такого типа существуют два типа рабочих режущих (дробящих) систем:

  • дисковая;
  • фрезерная.

    Садовый измельчитель

Дисковая система очень хорошо подходит для измельчения листьев, стеблей, травы, тонких веток. При прохождении через быстровращающиеся ножи они превращаются в зеленую массу, удобную для потребления животными. К сожалению, такая система не подходит для работы с твердыми габаритными предметами, такими как толстые древесные ветки. При попадании таковых в измельчитель — ножи быстро тупятся и перестают нормально работать.

Фрезерный (турбинный) измельчитель может справиться с более твердым материалом, таким как толстые ветки или корнеплоды. Некоторые модели имеют реверс (обратный ход) на случай, если что-то застрянет в измельчителе. Застрявший предмет можно будет удалить, включив вращение цельнолитых цилиндрических режуще-дробящих шестерен в обратную сторону.

moezerno.ru

Домашняя зернодробилка своими руками

Зернодробилка является универсальным агрегатом, чтобы измельчать мелкие и крупные зерновые культуры для питания домашних животных. При помощи зернодробилки можно существенно сэкономить силы и время, а корм, который перерабатывается с ее помощью, допускается смешивать с добавками, которые улучшают рацион животных. В нашей статье мы рассмотрим, как изготовить своими руками зернодробилку для использования в домашнем хозяйстве. Также будут рассмотрены основные параметры этих устройств.

Особенности конструкции зернодробилки

Перед тем как начинать рассмотрение устройства, необходимо разобраться досконально с тем, для каких целей необходим этот механизм. При помощи зернодробилки измельчаются кормовые культуры, они становятся привлекательными для животных. Ведь мелкие продукты намного лучше будут усваиваться вашими питомцами, а это поспособствует более быстрому набору массы, а также животное получает все нужные витамины и минералы.

У измельчителя очень простая конструкция, в основе находится прочный корпус, который является одновременно камерой для зерна. А также в конструкции присутствуют режущие компоненты, которые приводятся в движение при помощи электрического двигателя. Обычно используется электрический двигатель, так как его намного проще установить на конструкции. Но чтобы было удобнее использовать зернодробилку, можно оборудовать ее рукоятками. Некоторые модели имеют съемные колеса.

Разновидности зернодробилок для домашнего использования

Любые бытовые зернодробилки отличаются маленькими габаритами и простотой. Но, несмотря на это, у всех моделей производительность довольно высокая. Поэтому устройство позволяет перерабатывать крупные партии зерна за небольшой промежуток времени. Если производить разделение по принципу функционирования, можно выделить такие:

  1. Роторные дробилки. У таких агрегатов изготавливаются рабочие камеры из прочных металлов. Поэтому надежность у машины очень высокая. Элементы, которые измельчают, бьются по стенкам бункера, при помощи этого и дробит зерно. Обратите внимание на то, что дробящие компоненты бьют по стенкам до той поры, пока зерно не измельчится.
  2. Дисковые машины – в подобных конструкциях дробящие ножи зафиксированы на валу при помощи дисков.
  3. Молотковые машины – в конструкции измельчающие элементы смонтированы на роторе, он вращается в приемном бункере.
  4. Вальцовые дробилки – они могут и дробить, и перетирать зерновые. Основной элемент в конструкции – это рифленые вальцы. С их помощью получается эффективно перерабатывать исключительно мокрое зерно. Поэтому, если оно сухое, его нужно заранее смочить в воде.

Классификация по виду привода

Ниже мы рассмотрим, как сделать простую зернодробилку из болгарки своими руками.

В целом же дробилки, которые используются в быту, можно разделить по виду привода:

  1. Ручные дробилки являются наиболее простыми приборами, чтобы это устройство работало, необходимо применять силу, а также затрачивать немало времени. При помощи таких агрегатов можно измельчать зерно в продукт крупного помола. Он подойдет исключительно для взрослых животных, в частности, для быков или коров.
  2. Пневматические устройства используются для того, чтобы перерабатывать кукурузу и иные мелкие зерновые. При помощи такого устройства можно очень быстро измельчить продукты в мелкие фракции, чтобы впоследствии подмешивать в еду для питания мелких животных и птицы. Отличается высокой производительностью. Изготовить такую домашнюю зернодробилку своими руками можно довольно быстро, вложений при этом будет по минимуму.
  3. Электрические зернодробилки отличаются также простой конструкцией и довольно высокой производительностью. Габариты устройства не очень большие, может использоваться как в домашних условиях, так и в фермерских хозяйствах.

Роторная или молотковая зернодробилка: какая лучше

А теперь поговорим о том, как сделать зернодробилку своими руками и какой вид конструкции лучше выбрать. Если у вас возник вопрос, какая из дробилок лучше, необходимо тщательно изучить конструктивные отличия этих агрегатов. Роторный измельчитель работает при помощи передвижения режущего ножа. С его помощью происходит дробление массы, подаваемой в приемный бункер.

Молотковые агрегаты измельчают сырье при помощи молоточков, крепящихся на прочном основании. Вся продукция, которая получается путем переработки молотковой машины, является очень качественной. Это достигается за счет того, что у молоточков очень высокая амплитуда движения. В результате чего они измельчают даже удаленные крупицы зерна.

Но что касается роторной дробилки, то у нее потребление электроэнергии намного меньше, а производительность выше. Чтобы окончательно ответить на вопрос, необходимо определиться с тем, какие задачи будет решать дробилка. Если в вашем хозяйстве много взрослой птицы или скота, идеальным вариантом будет роторная дробилка. Но в том случае, если вы планируете разводить мелкую птицу, а также молодой скот для торговли, лучше всего делать или приобретать молотковый измельчитель.

Инструменты для изготовления зернодробилки

Изготовить дробилку для зерна можно даже из угловой шлифовальной машинки, которую чаще называют болгаркой. Это сэкономит достаточно много денег. Изготовить надежную конструкцию можно достаточно быстро. Она будет перерабатывать очень много зерна, которого хватит для питания даже большого стада крупного рогатого скота.

Прежде всего, вам необходимо запастись такими инструментами для изготовления самодельной зернодробилки своими руками:

  1. Электрическая дрель и насадки для работы с деревом и металлом.
  2. Плоскогубцы, отвертки.
  3. Тиски.
  4. Набор гаечных ключей.

Процедура изготовления

После того как изучите все схемы, можно начинать работу. А теперь более детально о том, как сделать зернодробилку своими руками:

  1. Сначала берете один лист фанеры, он послужит основой для зернодробилки. Материал должен быть максимально качественным, на нем не допускается наличие повреждений, гнили, трещин.
  2. Теперь необходимо сделать отверстия в этой фанере. В одном из них устанавливается болгарка. Второе отверстие будет служить местом, в которое впоследствии подастся зерно.
  3. Болгарку необходимо зафиксировать с помощью скоб и болтов.
  4. Теперь необходимо снять с болгарки диск, а на его место установить металлические ножи. Все стороны этих ножей должны быть очень хорошо заточены.
  5. Непосредственно под фанерой внизу необходимо закрепить сетку, она сыграет роль сита.
  6. Вам потребуется бочка из пластика или металла объемом до 10 литров. Она выполняет функции бункера для сбора измельченного зерна.

Прежде чем запускать с продуктом это устройство, необходимо протестировать его.

Обязательно все элементы двигателя болгарки нужно регулярно смазывать. В ином случае он очень быстро сломается из-за того, что сотрутся основные компоненты. При необходимости перед началом работы нужно заменить подшипники.

Что учитывать при изготовлении?

Вы должны понимать, что вам необходима надежная, высокопроизводительная и мощная машинка. Поэтому при изготовлении своими руками зернодробилки для домашнего хозяйства или покупке готовой конструкции нужно учесть такие факторы:

  1. В каких областях будет использоваться устройство. Если хозяйство небольшое, то можно использовать молотковую зернодробилку. Самодельные конструкции можно выполнить на основе старой стиральной машинки. У нее будет неплохой запас мощности, а самое главное – себестоимость практически нулю равна.
  2. Мощность – это самый главный параметр дробилки. Ее должно хватать для того, чтобы перерабатывать большие объемы зерна.
  3. Производительность – не менее важный параметр. Поэтому заранее, перед изготовлением, нужно определиться с тем, сколько зерна придется перерабатывать.

После того как ответите на все эти вопросы, можно приступать к изготовлению дробилки или покупать готовую. И главное – это не переплатить за «лишнюю» мощность или производительность.

Заключение

По сути, сделать своими руками зернодробилку для домашнего хозяйства можно буквально из подручных материалов. В качестве привода можно использовать как мускульную силу, так и электромотор, например, от болгарки. Но всегда в электроцепях устанавливайте защиту – автоматический выключатель и УЗО. Это позволит избежать получения электротравм.

fb.ru

Дробилка для зерна своими руками чертежи – зернодробилка самодельная

Зернодробилка своими руками чертежи

Зернодробилка своими руками, чертежи и описание надежного агрегата.

Представленная конструкция агрегата, состоит из следующих узлов и элементов:

  1. Бункер для загрузки зерна.
  2. Корпус.
  3. Ротор.
  4. Вал.
  5. Бункер для выгрузки продукта.
  6. Шкив 1 Z 2.160.28 Ст.40 ГОСТ 20889-88.
  7. Ремень клиновидный Z-1250.
  8. Электродвигатель АИР100S2.
  9. Рама стол.
  10. Задвижка бункера для выгрузки продукта.
  11. Задвижка бункера для загрузки зерна.

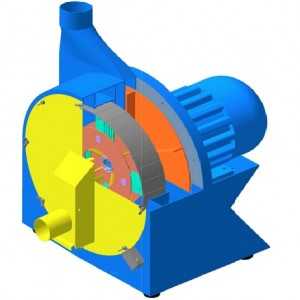

Чертеж зернодробилки.

БУНКЕР ДЛЯ ЗАГРУЗКИ ЗЕРНА

Изготавливается из тонколистового металла нержавеющей стали. У основания крепится металлическая рамка с задвижкой.

КОРПУС

Наружная часть корпуса выполнена из цельнотянутой металлической трубы диаметром 270 (мм) и толщиной стенки 6 (мм), внутрь которой, вставлен статор, из трубы диаметром 258 (мм).

В трубах имеются сквозные отверстия:
— крепления загрузочного бункера
— выхода готового продукта
— установки сита с отверстиями нужного диаметра
— крепления бункера выгрузки.

Трубы размещаются в пазах боковых фланцев.

Фланцы скрепляются между собой шестью шпильками. В одном фланце под шпильки нарезана резьба, в другом – просверлены сквозные отверстия. Фланцы имеют сквозные отверстия для крепления корпусов опорных подшипников. Фланцы крепятся к раме болтовым соединением.

РОТОР

Состоит из наборных металлических молоточков (HRC 45…48) и шайб. По мере необходимости, молоточки можно перевернуть.

Справка.

Ротор проверим на биение, при необходимости проведем его балансировку. Это устранит вибрацию зернодробилки во время работы.

ВАЛ

На приводной вал устанавливаются призматические шпонки и подшипники, шариковые радиальные с защитными шайбами 80206 по ГОСТ 4657-82 (30х62х16).

БУНКЕР ДЛЯ ВЫГРУЗКИ ПРОДУКТА

РАМА СТОЛ

Сваривается из металлического равнополочного уголка 35х35х5.

ЗАДВИЖКИ

Вырезаются из тонколистового металла.

Справка.

Представленный агрегат за одну секунду перемалывает до одного килограмма зерна.
Для крупного помола (корм скоту) – диаметры отверстий в сите 7 (мм).
Для мелкого помола (мука с отрубями) – диаметры отверстий в сите 2 (мм).

Заказать чертеж

Поделитесь с друзьями!

aquariumfan.ru

виды, выбор и изготовление зернодробилки для домашнего хозяйства своими руками

В большом фермерском хозяйстве дробилка для зерна — полезный и нужный агрегат. С его помощью можно без больших усилий заготовить корм для домашней птицы и другой живности. Устройство стоит недешево, поэтому вопрос создания зернодробилки своими руками довольно актуален. Часто за основу таких самоделок берут старую болгарку или стиральную машину.

Что понадобится

Чтобы самостоятельно сделать измельчитель для зерна или зернодробилку, вам не придется придумывать чертежи и рассчитывать необходимый объем работ. Находчивыми умельцами давно перепробовано множество вариантов зернодробилок.

Наиболее удобные и эффективные из них:

  • дробилка для зерна из стиральной машины;
  • из ненужной болгарки;
  • из старого пылесоса.

Совет! Необходимый для устройства зернодробилки мотор можно извлечь из любой другой техники.

Прежде чем приступать к работе, нужно подготовить все необходимые материалы и инструменты. Вам понадобятся:

  • набор разнообразных ключей;
  • болты и сверла разного диаметра;
  • дрель;
  • зубило;
  • молоток;
  • пила и ножницы по металлу;
  • уголки, а также пластины из металла и скобы;
  • наждачная бумага.

В зависимости от способа изготовления и особенностей устройства, взятого за основу зернодробилки, этот список может отличаться. Также может понадобиться:

  • измельчительный нож, его можно позаимствовать из старой или ненужной овощерезки, мясорубки и блендера;
  • решетка мелкой фракции, через нее будет просеиваться зерно;
  • отрезок трубы с диаметром около 10-15 см, через него измельченное зерно будет выходить из устройства.

Подготовив все необходимое, можно приступать к сборке зернодробилки.

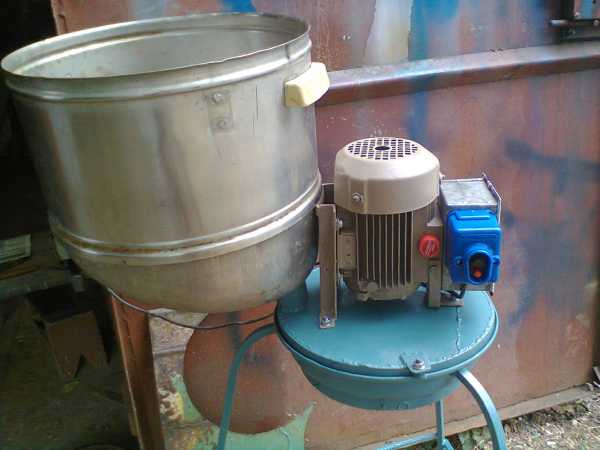

Устройство из старой стиралки

Если разобраться, стиральная машина — практически готовое устройство для измельчения корма для животных. Остается только довести конструкцию зернодробилки до идеала путем незначительной модификации.

Совет! Для подобных целей лучше брать совсем старенькие (советские) модели стиральных машин. Их цилиндрическая форма идеально подходит для будущей зернодробилки, а мотор установлен снизу.

Для полноценной работы такой зернодробилки требуется дополнительный двигатель. Его рекомендуется устанавливать под верхней крышкой конструкции. Он крепится металлическими пластинами или уголками.

После этого изготавливаются ножи зернодробилки. Первый должен иметь обоюдоострую заточку, а его лезвие не должно касаться стенок устройства. Второй нож крепится к основному мотору, располагающемуся снизу. Для максимальной эффективности ножи устанавливаются таким образом, чтобы их вращение осуществлялось в противоположные стороны.

В крышке сверху необходимо прорезать небольшое отверстие для зерна. Для большего удобства рекомендуется изготовить и прикрепить воронку, чтобы сырье не просыпалось мимо. Чтобы обеспечить верхнему двигателю защиту от попадания мусора, пыли и других нежелательных компонентов, его накрывают защитным кожухом.

Принцип работы полученной зернодробилки напоминает кофемолку: вращение ножей в двух направлениях, и их большая площадь приводит к эффективной переработке сырья. Такое самодельное устройство без труда измельчит любую зерновую культуру.

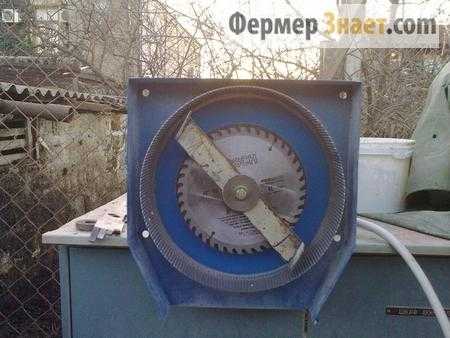

Зернодробилка из болгарки

Пила с вращающимся диском полезна в хозяйстве не только для выполнения своих прямых задач. Из нее можно сделать мощную зернодробилку. За основу конструкции можно взять толстый фанерный лист. На него будут устанавливаться остальные части устройства. Для этого делают 2 отверстия для корпуса пилы и приемной емкости для измельченного сырья. К фанере корпус болгарки крепится болтами и скобами. Режущий диск заменяют на такой же обоюдоострый нож, как в случае изготовления зернодробилки из стиральной машины.

Внизу фанеры монтируют сетку, подходящую по размеру, в качестве креплений используют болты. Сетку можно также сделать своими руками. Например, взять ненужную кастрюлю и просверлить отверстия в ее дне. А можно вытащить сетку из металлического дуршлага.

Накопителем или так называемым бункером для зерна может служить обычная пластиковая бутылка на 5 л или канистра такого же размера. Еще один вариант бюджетной и самодельной дробилки для зерна готов к работе.

Измельчитель из пылесоса

Для сборки дробилки для зерна от старенького пылесоса потребуется только электромотор. Как и в предыдущем варианте, за основу конструкции берется прочный лист фанеры или ламината. В его центре вырезают отверстие, через которое будет ходить рабочий вал мотора.

Измельчающий нож изготавливают из стальной пластины. Подходящий размер: 20 см ширина и 1.5 мм толщина. Можно позаимствовать металлический диск у овощерезки. С помощью гаек нож крепится к валу электромотора.

Для камеры берется металлическое сито. Можно использовать как готовое изделие, так и сделать его самостоятельно. Удобнее всего будет предусмотреть съемную конструкцию сита с разным размером ячеек. Тогда помимо зерна получится измельчать в зернодробилке еще и овощи.

Чтобы сделать сито своими руками нужно раздобыть тонкий стальной лист, его длина не должна превышать 70 см. Его потребуется свернуть кольцом и закрепить в таком положении болтами. Для крепления нижний край кольца отгибается наружу, загнутый участок не должен быть шире 1,5 см.

Непосредственно под ситом крепится бункер для приема измельченного зерна. Эту функцию выполнит металлический таз или ведро. Для удобства загрузки зерна в рабочую емкость зернодробилки можно изготовить короб с подвижной заслонкой, которая контролировала бы подачу сырья.

Наверняка большая часть необходимых для изготовления бытовой зернодробилки расходных материалов и инструментов найдется в закромах сарая или гаража. Недостающие детали для зернодробилки можно приобрести на барахолке или в строительном магазине. Такая самодельная дробилка для зерна обойдется куда дешевле готового фабричного аналога. Имея в хозяйстве подобный агрегат, можно без усилий заготавливать корм для большинства  животных.

А Вы пробовали изготовить измельчитель своими руками?

Как сделать дробилку для зерна: видео

sad24.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
