чертежи, видео, работа в домашних условиях

Трубогиб — это разновидность прокатного стана, предназначен для изгиба под заданным радиусом труб различного сечения и диаметра.

О том, как именно он работает и как его можно сделать самому в домашних условиях, и пойдет речь в этой статье.

Назначение

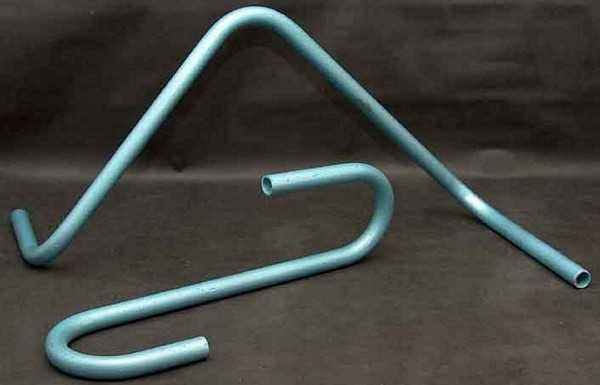

Очень часто при работе с металлической трубой обычного (круглого) и прямоугольного (профильного) сечения требуется их изогнуть на определенный угол. Такая необходимость возникает вне зависимости от вида работ — прокладка ли это трубопровода по цеху, установка сплит-системы в квартире или же сварка из профтрубы скамейки или беседки на дачу.

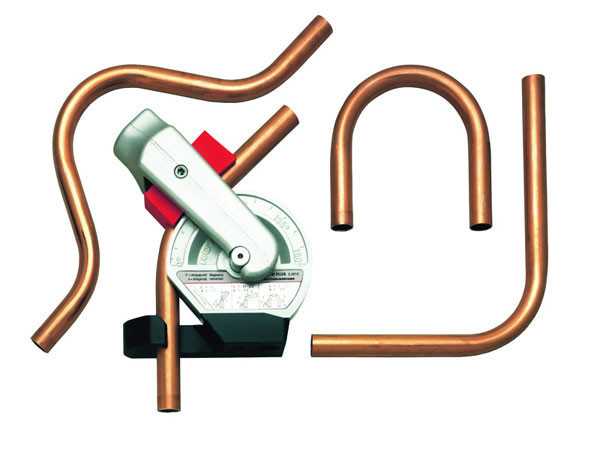

Тонкие трубки, к примеру, медные, часто использующиеся в системах кондиционирования, можно согнуть руками, но изгиб вручную всегда нестандартный, а проще говоря — кривой. Для серьезного производства это неприемлемо. А толстую стальную трубу, особенно профильную, согнуть вручную невозможно. Вот в этой-то ситуации и приходят на помощь трубогибы.

Они могут аккуратно, точно по заданному радиусу изогнуть трубу, не допуская разрывов, утончения стенок и иных деформаций металла.

Принцип работы

Принцип работы любого станка для изгибания труб, несмотря на большое разнообразие конструкций, одинаков:

Трубка либо фиксируется в двух точках, условно назовем их А и В, а в точке Б, находящейся между ними, на нее осуществляется силовое воздействие, которое приводит к образованию изгиба. Фактически это разновидность пресса.
Либо используются только две точки, одна из которых фиксирует трубу в пространстве, позволяя свободно скользить вперед-назад (в одной плоскости), а вторая представляет собой вращающийся роликовый зажим. Конец профиля зажимается в фиксаторе, ролик делает оборот на определенное количество градусов, профиль соответственно изгибается.

Существует множество разновидностей трубогибов, но все они обладают сходными элементами конструкции: в них есть одна или две стационарные точки фиксации для трубы и одна — подвижная. Ее ход в заданной плоскости и приводит к изгибу профиля.

В качестве точек опоры всегда используются ролики или вальцы. Изгиб трубы в жестких зажимах возможен, но легко может привести к разрыву материала. Если же профиль может свободно скользить в роликах, то он не повреждается.

Для сгибания профильных труб с сечением в виде прямоугольника и квадрата используется тот же принцип, что и для круглого сечения. Только трубогиб должен был собран на роликах с соответствующим желобом, иначе это вызовет деформацию профиля, а возможно и выход из строя всего механизма.

Разновидности

В первую очередь трубогибы делятся на ручные и автоматические. Первые предназначены для работы с профилем небольшого сечения, до 40х40 мм, поскольку более толстую трубу даже с помощью рычага согнуть руками невозможно. В быту используют преимущественно их, при этом встречаются мобильные и стационарные устройства.

Автоматические прокатно-изгибочные станы предназначаются для промышленных условий. Как правило, они стационарного типа.

Они оснащаются электрическим приводом от двигателя соответствующей мощности. Встречаются гидравлические или комбинированные — электрогидравлические модели.

Основная классификация идет по принципу действия:

домкратный (или арбалетный),
вальцовочный,
намоточный.

Первые два типа конструктивно очень схожи между собой. Есть два валика, через которые протягивается труба. На домкрате или прессе размещен третий валик или полукруглый упор, который осуществляет давление на профиль. Разница только в том, что при вальцовке профиль прогоняется под прессующим валиком с определенной скоростью, а сам валик закреплен неподвижно. А при использовании трубогиба «арбалетного» типа наоборот, на неподвижный отрезок профиля осуществляет давление опускающийся пресс.

Намоточный тип подразумевает, что изгибаемый материал фиксируется в одном ролике (или системе роликов) и наматывается на другой.

Каждый вид конструкции имеет свои достоинства и недостатки:

«Арбалет» конструктивно проще всего, его легче сделать в домашних условиях из обычного домкрата. Но аккуратно выгнуть конец трубы с его помощью сложно, кроме того, при изгибе на большой радиус он может привести к разрыву металла.
Вальцовочный станок обеспечивает высокое качество изгиба на любой радиус, но нуждается в двигателе для протяжки трубы. Именно этот тип чаще всего можно встретить в заводских цехах.
Намоточный бывает как стационарным, так и мобильным (ручным). Он особенно удобен для труб небольшого и среднего диаметра. Основным его недостатком является невозможность изменять окружность изгиба и варьировать радиус: они всегда зависят от ролика намотки.

На заметку: в промышленности активно используются трубогнущие станки с ЧПУ, которые могут выполнять из труб любые гнутые конструкции согласно заложенной программе.

Как сделать трубогиб своими руками?

Если вам необходим трубогиб для ремонтных работ по дому или даче, а работа планируется с трубами небольшого диаметра, то можно не покупать дорогое устройство, а смонтировать его своими руками из подручных средств. Вариантов изготовления существует бесчисленное множество.

Перед началом работы вам понадобится определиться с сечением и формой профиля труб, которые вы будете гнуть. Ширина и форма желоба роликов должны точно соответствовать диаметру и сечению трубы, иначе она либо застрянет в них, либо будет «гулять», что приведет к неровному изгибу или другим деформациям. Труба должна входить между роликами как влитая, не застревать и не болтаться. Либо необходимо использовать цилиндрические вальцы без желоба и контролировать протяжку вручную.

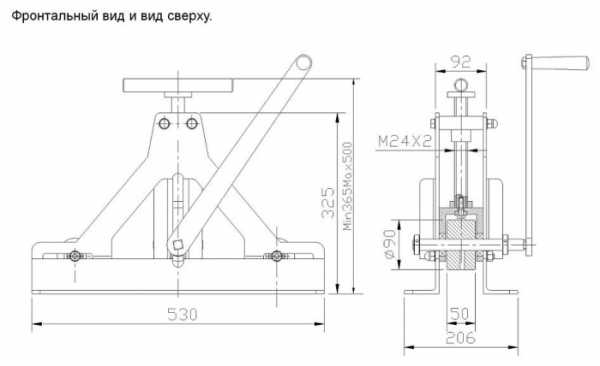

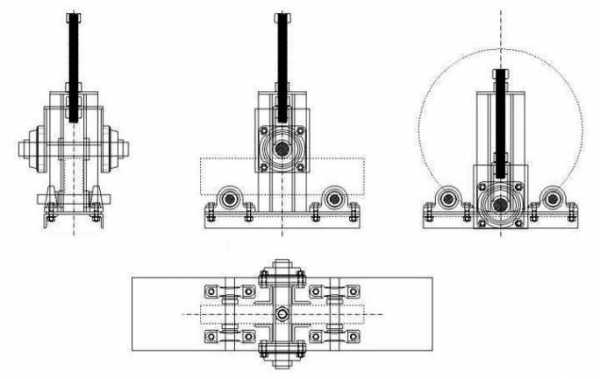

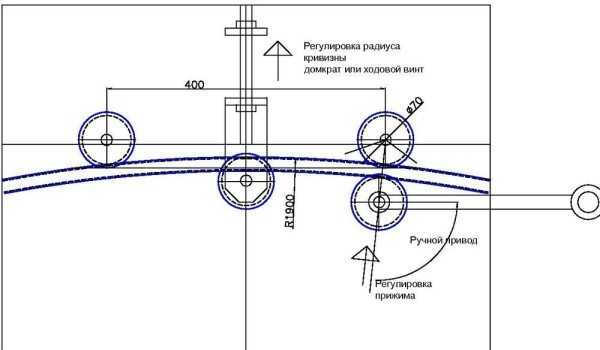

Также в работе вам могут помочь следующие чертежи:

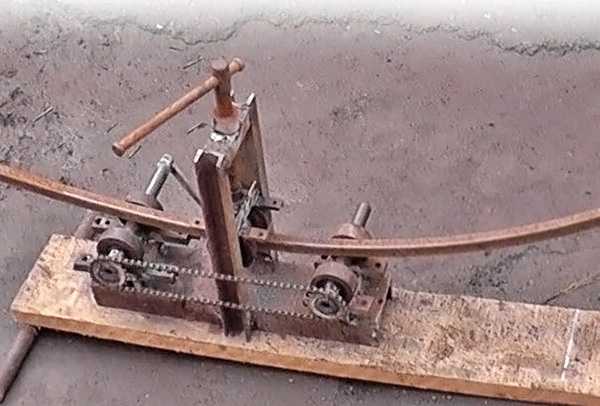

Изготовление трубогиба вальцовочного типа

На любое подходящее основание монтируется сварная рама. В нее устанавливаются два опорных ролика. В данном случае на рисунке расстояние между ними можно варьировать благодаря установке в пазы — чем больше расстояние, тем больше радиус изгиба.

Ролики соединяются между собой через шкив велосипедной цепью, приводным ремнем и т. д так, чтобы они вращались одновременно.

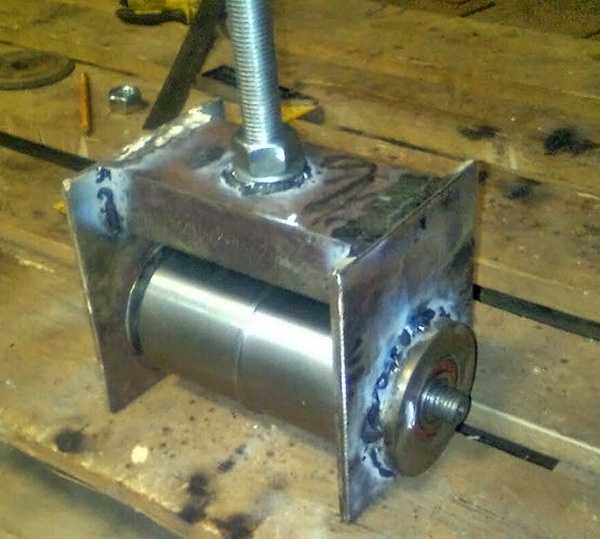

К раме приваривается или крепится на болтах конструкция, состоящая из опорного ролика с держателем и простого винтового механизма. Вместо прижимного винта можно использовать обычный домкрат.

Принцип действия прост: изгибаемый материал вставляется между опорными вальцами, сверху опускается ведущий ролик, обеспечивая необходимый прогиб. Чем сильнее нажатие, тем больше изгибается профиль. Если необходимо равномерно изогнуть большой отрезок трубы, например, для формирования основы под крышу теплицы, ролики приводятся в действие посредством ремня или цепи (вручную либо с помощью электродвигателя), в результате чего трубка протягивается и равномерно изгибается.
<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

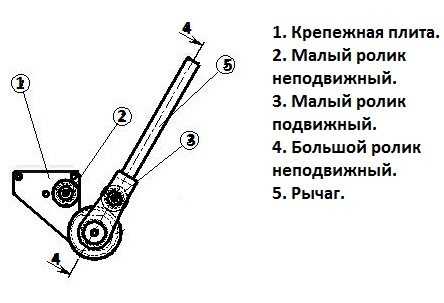

Изготовление трубогиба намоточного типа

Если возникла необходимость гнуть трубы небольшого сечения, но с малым радиусом изгиба, то можно собрать самодельный трубогиб намоточного типа.

Конструкция чем-то похожа на закруточную машинку для домашнего консервирования. Главная часть — два ролика с прямоугольными желобами точно по форме трубы. Ведущий ролик (на рисунке — большой) крепится на любое основание. Он будет обеспечивать радиус и закругление гибки трубы.

Малый ролик монтируется на рычаге. Конструкция работает следующим образом: один конец профиля вставляется в фиксатор. Профиль заправляется между роликами. С помощью мускульной силы (как правило) рычаг «наматывает» трубу на ведущий ролик.

roma100471.ru

Трубогиб своими руками: схемы, материалы и инструменты

Проведение ремонтных работ всегда связано с огромным количеством не только физических, но и финансовых затрат. Но выбрать, чем в большей мере вы готовы поступиться, все же необходимо. На сегодняшний день на прилавках строительных магазинов можно встретить массу приспособлений, которые не всегда нужны в процессе ремонта или строительства. Именно это заставляло людей в прошлом своими силами делать то, что сейчас многие доверяют электрическим или каким-либо другим инструментам. Сегодня мало кто начнет пилить бревно или доску обычной ножовкой или двуручной пилой. Ведь для этого существуют такие приспособления как электролобзик, бензопила и даже электрическая пила. То же самое касается и такого приспособления, как трубогиб. Несмотря на то, что сейчас присутствует масса деталей, позволяющих в ту или иную сторону повернуть трубу, все же целиковое изделие является наиболее уместным и надежным в процессе монтажа той или иной системы.

Трубогиб можно купить в строительном магазине, а можно сделать своими руками.

Без труб в процессе строительства и ремонта обойтись невозможно. Они необходимы в процессе монтажа газопровода, водопровода и многого другого. Так, например, если в доме вы все это можете осуществить, прибегнув к помощи такого материала, как металлопласт, то наружные работы этого не потерпят. Вышеупомянутые материалы ни в коем случае не смогут выдержать сильные морозы. Поэтому необходимость изгиба труб становится очевидной. И у вас, как раньше уже было сказано, есть несколько вариантов того, как именно провести необходимые работы. Во-первых, вы можете купить трубогиб в строительном магазине. Причем выбор здесь огромный, и вы обязательно подберете себе то, что удовлетворит вас. вы можете соорудить трубогиб своими руками. Для этого можно воспользоваться схемой, найденной в интернете, или же обратиться за помощью к знакомым, которые уже сталкивались с таким вопросом.

Как сделать трубогиб?

Для того чтобы изготовить трубогиб своими руками можно воспользоваться схемой из интернета, а можно обратиться за советом к знакомым, которые уже делали трубогиб самостоятельно.

Прежде всего, необходимо будет определиться с тем, для каких целей вы его сооружаете. Если вы намерены самостоятельно им пользоваться в течение короткого времени, то слишком переживать по поводу того, какого качества изделие получится, не стоит. Главное, чтобы оно могло выполнять свои главные функции — изгибать трубы. В конце концов, вы можете осуществить данный процесс, прибегнув к предварительному нагреванию трубы в том месте, где необходимо будет ее выгнуть. Это делается либо с помощью строительного фена, либо с помощью сварки или же можно прибегнуть к помощи паяльной лампы. Далее определяетесь с тем, какие трубы нужно будет изгибать данным трубогибом.

Чем меньше будет их диаметр, тем, соответственно, и легче можно будет изготовить ручные трубогибы своими собственными руками.

Разновидности трубогибов

Ручным трубогимом можно гнуть трубы небольшого диаметра до 40-50 мм

Как только все предварительные вопросы, касающиеся дальнейшей эксплуатации изделия, будут решены, можно переходить к проектированию трубогиба. Существует несколько типов данных сооружений. Самым простым из имеющихся на данный момент является ручной трубогиб. Название определяет и возможности, и особенности. Совершенно ясно то, что трубы гнуть придется вручную. Данное приспособление станет очень полезным тогда, когда вам нужно будет изогнуть трубы небольшого диаметра (до 40-50 мм). При этом необходимо обладать определенными физическими возможностями. Но время богатырей уже давно прошло, и голыми руками даже подковы изогнуть не всякий сможет.

Рычаг гидравлического трубогиба действует на трубу необходимого размера через гидравлический насос.

Кроме ручного трубогиба существует еще и гидравлическое изделие такого плана. Они отличаются тем, что рычаг действует не напрямую на трубу необходимого размера, а через гидравлический насос. Данные приспособления работают обычно от электросети, выполняют большой объем работ, и чаще всего их используют в профессиональных мастерских. При этом нет необходимости прикладывать какие-то особые усилия. Электромеханический трубогиб — это третий вид, который используется только на заводах. Он в меньшей степени влияет на деформацию трубы в месте ее изгиба. Последние 2 вида практически не используются в домашних условиях. Так что, если вы не намереваетесь открыть свое дело, связанное с изгибом труб, не стоит прибегать к их самостоятельному изготовлению.

Трубогиб своими руками

Для того чтобы изготовить своими руками трубогиб, необходимы следующие инструменты и материалы:

Металлическая тяжелая пластина — основание,
Болгарка,
Сварочный аппарат,
Строительный фен,
Паяльная лампа,
Лебедка.

Самодельный ручной трубогиб можно сделать даже из подручных материалов, имеющихся у многих в гаражах и на дачах.

Ручной трубогиб сделать можно практически из подручных средств, имеющихся у многих мастеров-самоучек в гаражах или на дачах. Конструкции трубогибов могут быть самыми разнообразными. Они зависят от того, какого размера трубку вы намерены изогнуть. Для того чтобы изготовить ручной трубогиб к трубкам диаметром не более 2 см, необходима металлическая тяжелая плита. В ней нужно проделать несколько отверстий, в которые потом вставляются штыри. Трубу необходимо будет зацеплять за них и направлять в то положение, которое вам необходимо. Если материал жесткий, опять-таки можно воспользоваться какими-либо нагревательными инструментами.

Если вы собираетесь изготовить ручной трубогиб для более крупных диаметров, потребуется другая его конструкция. На основание необходимо закрепить 2 ролика с круглыми сечениями боковых граней. Между роликами должно быть расстояние, равное диаметру трубы. Она помещается одним концом между роликами и фиксируется там с помощью стопорного механизма. Другой конец трубы прикрепляется к лебедке. Как только она начинает работать, труба изгибается. Такой вариант подходит для труб диаметров от 25 до 40 мм.

Ручной трубогиб для изделий диаметром более 40 мм можно сделать с помощью следующих инструментов:

Металлическое основание,
Доска,
Лекало,
Лебедка,
Электролобзик.

Сначала с помощью лекала необходимо на доске прочертить контуры, соответствующие необходимым формам трубы. После этого электролобзиком выпиливается внутри доски форма, в которую будет укладываться труба. Этот деревянный ручной трубогиб нужно закрепить на металлическом основании. Труба закрепляется в форме и изгибается с помощью лебедки. Итак, для того чтобы изогнуть трубы самых разнообразных размеров, вам потребуются материалы (от досок до металла), которые можно найти в абсолютно любом гараже и даже в сарае или на даче. При этом вы не только сэкономите на том, что не приобретете трубогиб в магазине, но и сделаете именно ту конструкцию, которая будет полностью соответствовать всем вашим требованиям.

1pokanalizacii.ru

ручной, изготовление, схема, чертежи, видео-инструкция, фото и цена

Работа по дому или на загородном участке иногда требует согнуть металлическую ленту, круглую или профильную трубу по определенному радиусу. Если это случается достаточно редко, нет смысла приобретать фабричное оборудование. В данной статье мы расскажем о способах, которые помогут смастерить трубогиб своими руками в условиях дачи или дома.

На фото — вариант трубогибочного приспособления

Немного теории

Наиболее востребованными изделиями из металла сегодня являются профильные трубы, которые можно использовать для создания:

ограждений;
садовой мебели;
сеток;
временных укрытий для машин;
теплиц;
прокладке водоподводящих сетей;
гаражей.

Перед вами чертежи трубогиба для круглой трубы своими руками

Основа технологии таких конструкций – возможность правильного сгибания труб под необходимым углом. На предприятиях для этого существует специальное оборудование, позволяющее выполнять изгибы изделий под углами 0˚-180˚.

В данном случае работа совершается благодаря использованию электричества или гидравлики. Это позволяет без труда изгибать трубы из разных материалов диаметром до 50 мм.

Конструктивные особенности инструмента

Он состоит из:

рамы – открытой или закрытой;
гидроцилиндра – он играет роль силового механизма;
нижней и верхней планки;
двух трубных упоров.

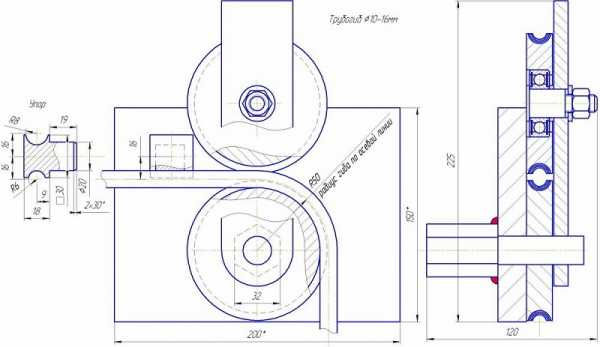

Чертежи трубогиба своими руками для круглых заготовок

Рассмотрим подробнее:

Ручной вариант должен иметь нагнетательное устройство, установленное на задней части корпуса оборудования, там же установлена рукоятка и перепускной клапан.
Масло заливается через верхнюю часть гидроцилиндра, где расположена соответствующая пробка.

Электрический вариант приспособления для горизонтального изгиба

Нижнюю планку установки наворачивают на резьбовую часть на передней части станины, затем она прижимается фиксирующей гайкой.
Верхняя крепится с помощью двух винтов и замка.
Во время работы выдвигается шток, способный возвращаться назад благодаря действию пружины, размещенной в гидроцилиндре.
Обе планки устройства изготавливаются в виде сварной конструкции.
На поперечных пластинах сделаны отверстия, служащие для установки упоров.
Внизу есть резьбовые отверстия для установочных болтов, регулирующиеся по высоте.

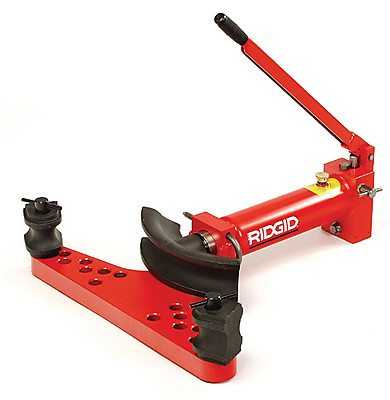

Ручное гидравлическое приспособление промышленного исполнения

Упором станка является элемент в виде цапфы, он устанавливается в отверстия на планках. В середине изготовлен «ручей» служащий упором изгибаемой трубы.
Сегменты, обеспечивающие сгибание, изготавливают из стального точного литья.
Привод для ручного оборудования — механический и гидравлический, электроинструмента – электрический.

Принципиальная схема трубогиба для профильной трубы своими руками

У профильных труб, благодаря их конструкции, стенка тонкая, что дает возможность экономить металл. Сечение у нее может быть прямоугольным, в виде квадрата или овала, поэтому, если вы делаете чертежи трубогиба для профильной трубы своими руками, должны помнить, что они несколько отличаются от стандартных.

В данном случае ролики следует подбирать, исходя из профиля предполагаемой трубы, которую необходимо согнуть, чтобы не деформировать ее сечение.

Вариант самостоятельно изготовленного приспособления из дерева и металлических роликов

Делаем трубогиб самостоятельно

Из дерева

Такой трубогиб для круглой трубы своими руками является одним из самых простых, так как вам не понадобится для него никаких особых деталей, к примеру, гидравлического цилиндра. Нужно будет изготовить из дерева половину окружности, радиус которой соответствует вашему шаблону.

Приспособление для изгиба стальной и алюминиевой заготовки из сбитых досок

Изготовление приспособления

Возьмите несколько досок из плотной древесины. Их толщина должна быть больше диаметра трубы, иначе последняя может выскользнуть из шаблона и повредить держащую ее руку.
Вырежьте ручной пилой сферический шаблон необходимого радиуса. Распиливайте доски таким образом, чтобы был уклон к основанию.
Закрепите их на прочном основании, для чего можно использовать столешницу или стену.
Закрепите на одном конце конструкции деревянный брусок, который будет выступать в качестве упора.

Процесс работы

Для работы с приспособлением, способным согнуть металл, нужно следующее:

Поместите трубу между упором и шаблоном.
Начинайте не торопясь давить на ее противоположный конец до тех пор, пока не согнете до нужного угла изгиба.

Зависимость радиуса труб из стали от толщины их стенки

Совет: проследите, чтобы труба спокойно помещалась между упором и шаблоном.

Данный вариант хорошо себя показал в работе с трубами из алюминия и стали. Изготовить шаблон не составит труда, да и финансовых затрат на него практически не будет.

Совет: для разных диаметров труб сделайте разное приспособление.

Из металлических крючков

Ниже предлагается еще один вариант, позволяющий без особого труда и финансовых затрат изготовить самодельную трубогибную конструкцию:

Подготовьте высокопрочные металлические крючки.
Установите их на прочном основании на расстоянии до 50 мм друг от друга, но, это напрямую зависит от диаметра изделия, которое требуется согнуть.
У вас должен получиться полукруг.
На одном его конце сделайте удобный для руки упор.

Универсальный способ для сгибания труб под нужным радиусом

Способ можно считать универсальным, так как он дает возможность работать с различными диаметрами, да и цена приспособления низкая. Для этого достаточно сократить или увеличить расстояние между крючками, чтобы можно было работать с трубами разной толщины.

Из роликов и цилиндра

Теперь рассмотрим более сложную конструкцию — изготовление трубогиба для профильной трубы своими руками из роликов и цилиндра, который способен согнуть заготовку на любой угол, даже на 360˚. Фактически вы сделаете ручной трубогиб для профильной трубы своими руками аналогичный гидравлическому оборудованию.

Процесс происходит благодаря вращающемуся цилиндру и роликам для фиксации заготовки.

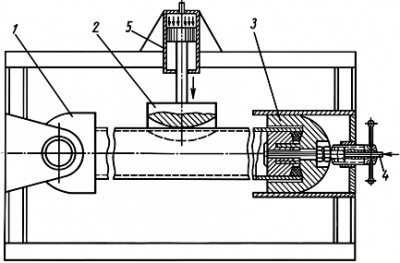

Схема конструкции в разрезе

Первый дает возможность изменять угол трубы до выбранного вами, поэтому ему нужно дать возможность свободно двигаться. Ниже предлагается инструкция по изготовлению конструкции.

Вам понадобиться:

2 штуки стальных пластины длиной до 300 мм и толщиной 5-10 мм.

4 штуки стальных уголка с полками 50х50 мм.

Подготовьте деревянный шаблон из досок толщиной до 30 мм.

Возьмите стальную пластину и закрепите ее на его нижней стороне.

Закрепите на основании конструкции для прочности уголки длиной до 300 мм.

Приварите на верхнюю часть вторую стальную пластину.

Сделайте в ней отверстие – дрелью или сваркой, диаметром больше диаметра винта, который будет в него устанавливаться. Функция болта – служить опорой для материала, который нужно будет согнуть.

Прокатный станок в готовом виде

Прикрепите к верхней пластине уголки и направляющие ролики, сориентировав их вовнутрь конструкции.

Изготовленный вами трубогиб профильной трубы своими руками даст возможность изменять угол любого профильного изделия.

Вывод

Из данной статьи вы узнали, как сделать трубогиб своими руками для стандартной трубы и профильной. Было рассказано о трех вариантах конструкций, которые можно изготовить самостоятельно за небольшие деньги. Выбор каждого из них зависит, прежде всего, от диаметра заготовки и ее количества, кроме того, не последнюю роль играет в этом и доступность исходных материалов.

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

gidroguru.com

Самодельный трубогиб для круглой и профильной трубы: как сделать своими руками

ГлавнаяСтатьиСамодельный трубогиб для круглой и профильной трубы: как сделать своими руками

03.08.2017 / Автор: admin

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

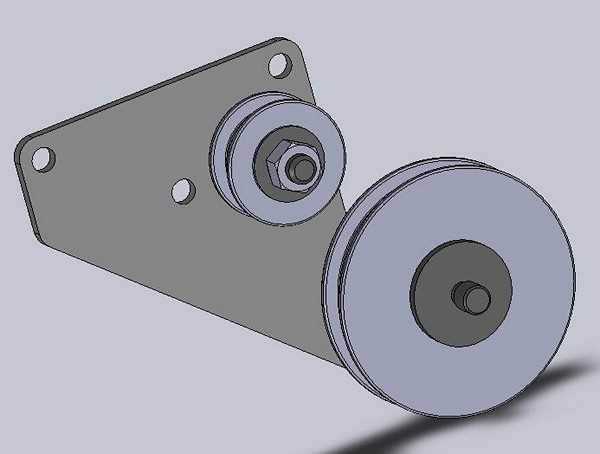

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.
