Как сделать ультразвуковую ванну – схема как сделать от “Про Ванну.Ком”

alexxlab | 31.03.2019 | 1 | Вопросы и ответы

Содержание

описание конструкции и область применения, устройство и принцип действия

Времена научно-технического прогресса не проходят даром. Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи. Поэтому всё большую популярность набирают ультразвуковые ванны.

Основное место использования этих приборов — автосервис. Но и во многих других отраслях они бывают необходимы. В мастерских по ремонту компьютеров такая штука может пригодиться для очистки головок засохших картриджей от принтеров. В больницах с помощью ультразвуковой ванночки можно очищать хирургические и оптические инструменты, а также приборы. Да и дома бывает необходимость иметь такое приспособление всегда под рукой. Вот и возникает у многих людей вопрос: где взять схему ультразвуковой ванны, чтобы сделать её своими руками?

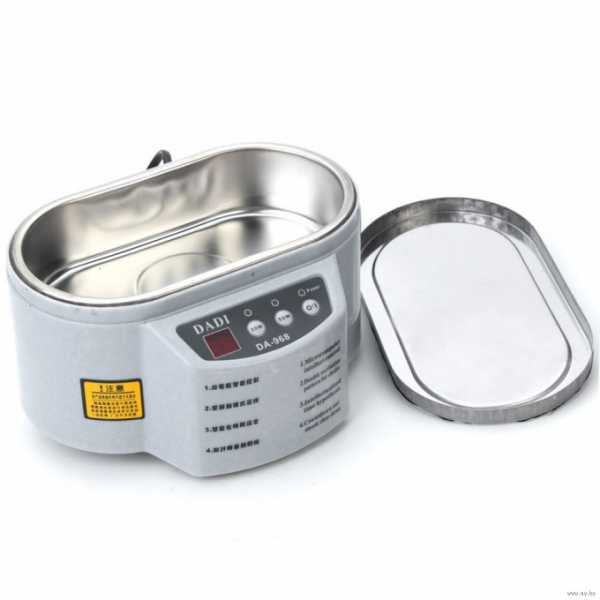

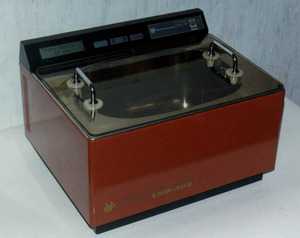

Что такое ультразвуковая ванна?

Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком. Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.

Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.

Схема устройства

Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические. Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.

Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.

Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.

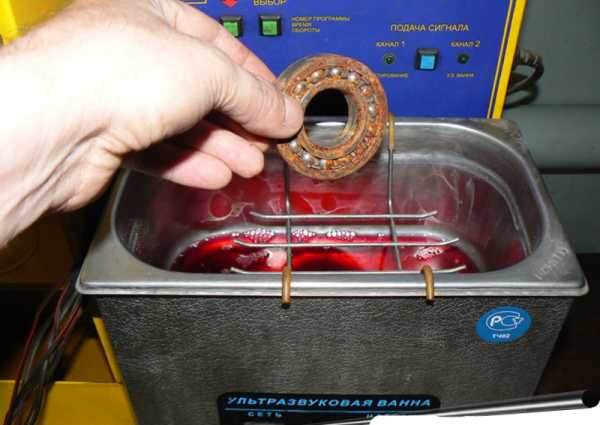

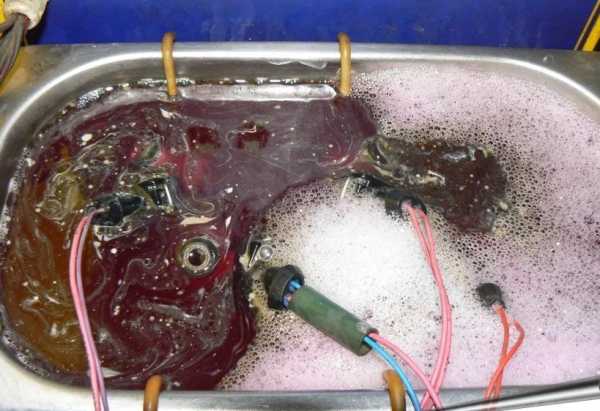

Процесс очистки происходит следующим образом:

  • в специальную ёмкость наливается очищающий раствор;
  • в раствор опускается предназначенный для очистки предмет;
  • включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
  • эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.

Сфера применения ультразвука

Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:

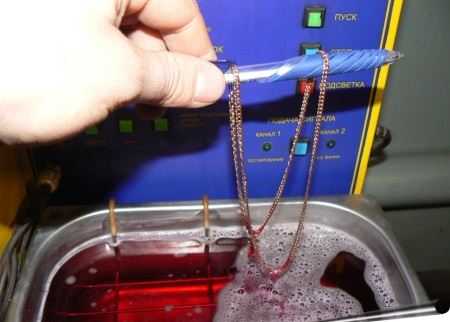

  • ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
  • всё что связано с оптикой
    эффективно поддаётся очистке в ёмкостях
    с очищающим раствором;
  • кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
  • в химической промышленности кавитацией увеличивают скорость реакций;

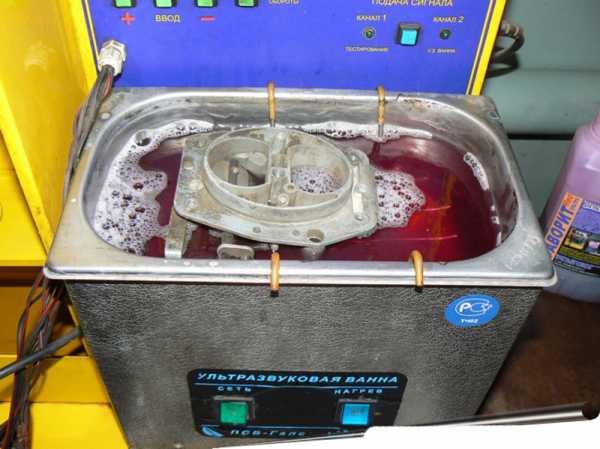

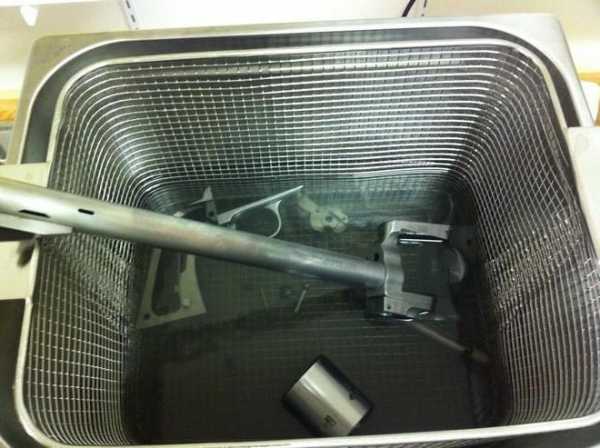

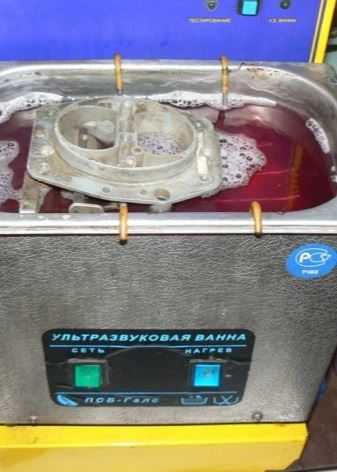

  • автопром и типография промывают детали и узлы механизмов;
  • оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.

Как собрать ультразвуковые ванны своими руками?

Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.

Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.

Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:

  • стальной каркас для крепления в нём всех элементов;
  • насос для нагнетания жидкости в ванну;
  • импульсный трансформатор для повышения напряжения;
  • любой сосуд из керамики;
  • магниты от старого динамика;
  • катушку с ферритовым стержнем;
  • небольшая трубка из стекла или пластмассы;
  • и, конечно же, жидкость, которая будет использоваться в работе.

Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.

  1. На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
  2. Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
  3. В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
  4. В ванночке (керамическом сосуде) делаются два отверстия для залива и слива жидкости.
  5. В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
  6. Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
  7. Схема готова – осталось её испытать. Если возникнут недоделки их сразу же можно устранить.

Что надо знать при работе с ультразвуковыми ваннами?

Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.

  1. В первую очередь соблюдать правила электрической и пожарной безопасности.
  2. Перед началом работ обязательно провести внешний осмотр агрегата, тем более, если он сделан самостоятельно.
  3. Во время работы установки нельзя руками трогать жидкость или очищаемую деталь. Если такое необходимо сделать, то обязательно на руках должны быть резиновые перчатки.
  4. Без жидкости в ванночке работать с установкой нельзя. Собранные ультразвуковые ванны своими руками
    имеют открытый ферритовый стержень
    , который сам по себе очень хрупкий. При отсутствии рабочей среды ферритовый стержень просто разлетится на куски. В этом случае можно пострадать и от осколков, и от поражения электрическим током.
  5. Если проводится чистка мелких изделий, то их лучше всего поместить в ванночку в стакане с чистящей жидкостью, а саму ёмкость заполнить простой водопроводной водой.

vanna.guru

Самодельный ультразвуковой. Ультразвуковая ванна своими руками

На протяжении всего развития человечества регулярно появлялись те или иные изобретения, призванные упростить и улучшить жизнь людей. Технический прогресс никогда не стоит на месте, поэтому развитие научной сферы – процесс вполне естественный и закономерный.

Не так давно популярность среди потребителей приобрело такое устройство, как ультразвуковая ванна. Своими руками создать этот механизм может практически любой хозяин, важно лишь иметь в наличии определенный список материалов и четко следовать технологии изготовления. Используется это изделие в основном для того, чтобы очистить те или иные предметы, при этом в основе работы лежат не стандартные методы, а применение такого сравнительно нового явления, как ультразвук. Поэтому о том, что собой представляет ванна ультразвуковой очистки, и как она функционирует, далее и пойдет речь.

Принцип работы

Из названия этого прибора становится понятно, что лежит в основе его функционирования. Ультразвук представляет собой своеобразные колебания, частота которых превышает показатель в 18 кГц. Жидкость, которая находится в такой ванне, наполнена большим количеством пузырьков, которые под влиянием высокого давления лопаются, создавая эффект, именуемый кавитацией.

Принцип работы является следующим: внутрь резервуара с раствором погружается предмет, требующий очистки. После запуска прибора пузырьки, лопаясь, воздействуют на загрязненный механизм и удаляют с него налет. Такой способ позволяет избавиться от грязи даже в самых недоступных для ручной обработки частях изделия, не нарушая его структурной целостности.

Из чего состоит ванна ультразвуковой очистки?

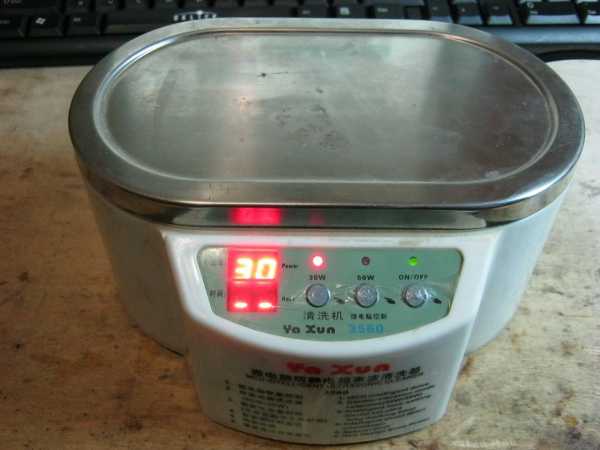

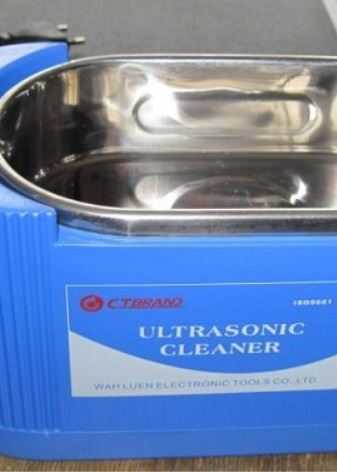

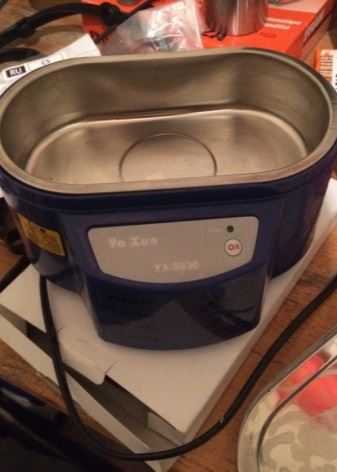

Внешне этот прибор представляет собой не очень большую емкость объемом около 1 л (встречаются образцы и более крупного размера, вмещающие в себя 5, 10 и больше литров), изготовленную, как правило, из нержавеющей стали. Такого вполне хватает для того, чтобы обработать самые разные устройства и механизмы.

В конструкцию подобного изделия входит 3 основных элемента:

  1. Излучатель, основное назначение которого – преобразовывать электрические колебания, создаваемые ультразвуком, в механические, которые впоследствии передаются в жидкость ванны через ее стенки.
  2. Генератор, служащий источником появления вибрации.
  3. Нагревательный элемент. Его главная функция – сделать так, чтобы жидкость для ультразвуковой ванны имела постоянную температуру, равную 70°C. Стоит отметить, что иногда в конструкцию прибора такой структурный компонент может и не входить, однако его наличие однозначно способствует более качественной очистке.

Сфера применения ультразвуковых ванн


Такой метод удаления грязи является гораздо более действенным по сравнению с традиционными вариантами. Для очищения самых разных по своему назначению изделий ультразвуковая ванна активно эксплуатируется во многих сферах:

  • в медицине ее использование позволяет тщательно стерилизовать хирургические и лабораторные инструменты;

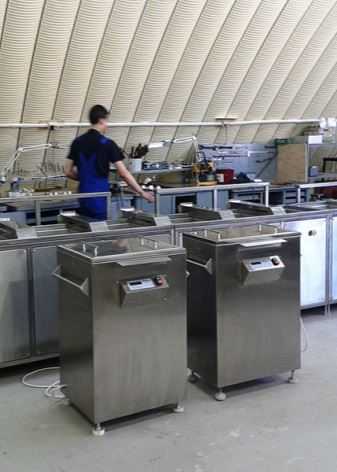

  • в машиностроительной сфере ванна ультразвуковая играет роль агрегата, удаляющего загрязнения с труб и иных крупных деталей уже после их полировки и шлифовки;
  • широко применяются эти приборы и в ювелирном деле, когда периодически возникает необходимость очистки утративших презентабельный вид драгоценностей;
  • работники типографии используют ультразвуковую ванну в первую очередь для промывки структурных частей принтеров и иных устройств, отвечающих за печать;
  • очистить кремниевые и кварцевые пластины, составляющие основу электронного производства, также помогает применение этого многофункционального прибора;

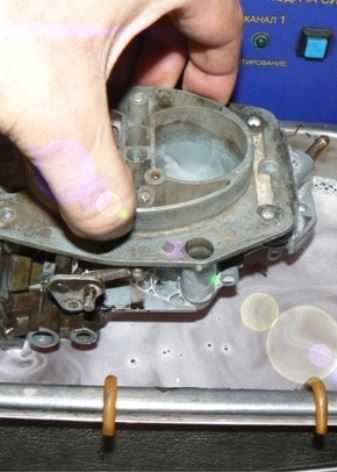

  • автолюбители не понаслышке знают о необходимости чистки структурных компонентов транспортного средства, таких как форсунки, фильтры, инжекторы и пр.

Главные достоинства ультразвуковых ванн

Если сравнивать такую систему с другими приборами, то нельзя не отметить ряд ее неоспоримых преимуществ, среди которых:

  1. Ванна ультразвуковая – очень простое в эксплуатации изделие. Для ее функционирования требуется лишь наполнить емкость необходимым раствором, и процесс очистки можно начинать.
  2. Любые загрязнения даже в самых труднодоступных частях того или иного предмета с ее помощью можно удалить без каких-либо проблем.
  3. Высокие показатели производительности работы. Идеального результата очистки вещи можно достигнуть, всего лишь за 2-3 минуты подержав ее внутри ванны.
  4. После окончания процедуры на поверхности изделия не появится никаких механических повреждений, так как его обработка проходит без применения каких бы то ни было агрессивных средств.

Основные критерии выбора

Для того чтобы приобретенная ультразвуковая ванна работала максимально эффективно, требуется ознакомиться с некоторыми факторами, влияющими на качество ее работы.


Как уже говорилось ранее, наличие в ее конструкции приветствуется, так как время очистки в этом случае значительно уменьшается, а положительный результат более очевиден. Однако стоит отметить, что в том случае, если жидкость для ультразвуковой ванны содержит в себе дезинфицирующий раствор, то использовать дополнительную энергию для повышения температуры нет необходимости.

Кроме того, важно сразу определиться с тем, какие предметы будут подлежать очистке, так как емкость прибора должна соответствовать объему погружаемых в него изделий.

Далее следует сказать несколько слов о том, как изготовить подобное устройство для удаления грязи с автомобильных форсунок. Именно эти части транспортного средства чаще всего требуют очистки, поэтому специфику работы и требуется описать более подробно.

Материалы для изготовления ультразвуковой ванны для форсунок

Каждый автовладелец знает, что для стабильной работы двигателя очень важно содержать все его компоненты в порядке. Когда для применяется ванна ультразвуковая, можно с уверенностью говорить о безопасности эксплуатации транспортного средства. Однако такая работа, выполняемая на какой-либо станции технического обслуживания, будет стоить весьма недешево. Поэтому следует разобраться с тем, чтоб собой представляют ультразвуковые ванны для форсунок, чтобы изготовить такой прибор самостоятельно.

Но для начала следует определиться со списком материалов, требуемых для собственноручного монтажа. К ним относятся:

  • Емкость, которая будет служить основой. Ей может выступать любой не слишком большой тазик.
  • Стиральная машина с функцией ультразвука. Приобрести такое устройство можно практически в любом магазине бытовых принад

dnosp.ru

Как сделать ультразвуковую ванну | Сделай все сам

Сегодня ультразвуковые ванночки завоевали невероятную знаменитость. С их подмогой дозволено промыть картридж принтера с засохшими чернилами, простерилизовать хирургические инструменты и оптические приспособления, очистить ювелирные украшения, платы и многое другое. А смастерить ультразвуковую ванночку, оказывается, дозволено и своими руками.

Вам понадобится

  • — Стеклянная либо пластмассовая трубка;
  • — катушка;
  • — круглый магнит от динамика;
  • — жидкость для ультразвуковой ванны;
  • — фарфоровый сосуд;
  • — импульсный трансформатор;
  • — железный каркас;
  • — насос.

Инструкция

1. Возьмите стеклянную либо пластмассовую трубку, на которую намотайте катушку. Причем, феритовый стержень должен вольно висеть. На конец стержня оденьте круглый магнит, снятый с динамика. В результате получится магнитострикционный преобразователь.

2. Вмонтируйте фарфоровый сосуд в железный каркас мобильного типа, дабы в грядущем ультразвуковую ванночку дозволено было без загвоздок передвигать.

3. Просверлите в днище сосуда отверстие, в которое вставьте головку с магнитострикционным преобразователем.

4. Сделайте в сосуде входную и выходную патрубки, то есть отверстия, через которые жидкость будет поступать в ультразвуковую ванну и сливаться с нее. Если создаваемая ультразвуковая ванна будет огромных размеров, ее конструкция может предусматривать присутствие особого насоса, ускоряющего поступление жидкости.

5. С целью возрастания напряжения для работы ультразвуковой ванны используйте сетевой импульсный трансформатор, предуготовленный для пк либо телевизионного блока питания.

6. Проведите испытательный запуск ультразвуковой ванны с целью обнаружения погрешностей в ее работе и сбоев. В случае выявления таковых незамедлительно их устраните, чай в отвратном случае ультразвуковая ванна не сумеет исполнить возлагаемую на нее задачу, то есть все старания окажутся непотребными.

Преобразователи напряжения разрешают повышать либо понижать непрерывное напряжение. Такие преобразователи встречаются в составе разных устройств, в том числе и монитора, с экрана которого вы читаете эти строки. Для применения в демонстрационных целях вы можете возвести примитивный двухтактный преобразователь напряжения на микросхеме К155ЛА3.

Инструкция

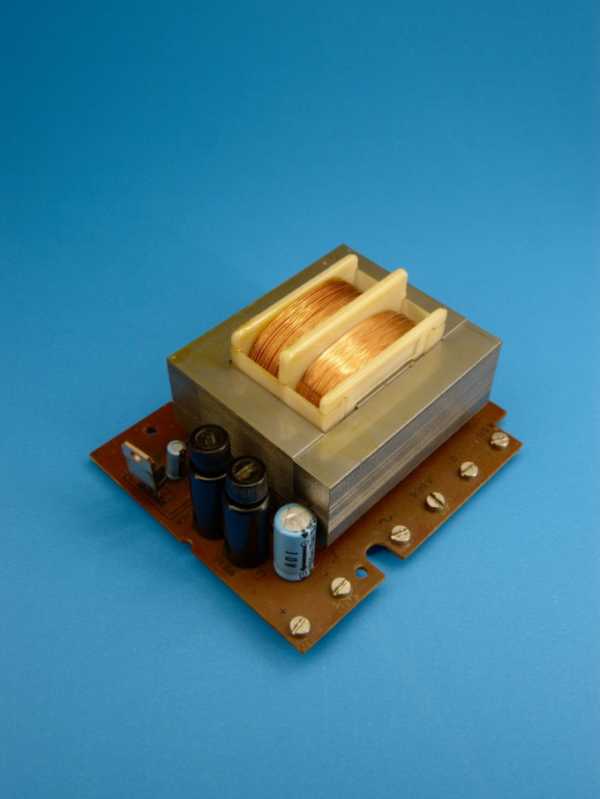

1. Возьмите понижающий трансформатор от всякого малоразмерного сетевого адаптера (не импульсного). Вы будете применять его в противоположном качестве — как повышающий. Для этого возьмите крохотную неоновую лампу (скажем, типа ИНС-1 либо NE-2) и подключите ее к высоковольтной обмотке трансформатора.

2. Возьмите микросхему К155ЛА3. Объедините у нее между собой следующие итоги:- 1 и 2;- 3, 4 и 5;- 6, 9 и 10;- 8, 12 и 13.

3. Один из итогов низковольтной обмотки трансформатора объедините с итогом 11 микросхемы, иной — с точкой соединения ее итогов 8, 12 и 13.

4. Возьмите резистор номиналом в 1 килоом. Один из его итогов подключите к точке соединения итогов микросхемы с номерами 1 и 2, 2-й — к точке соединения ее итогов 6, 9 и 10.

5. Возьмите электролитический конденсатор емкостью в 5 микрофарад, рассчитанный на напряжение не менее 10 В. Его минусовую обкладку подключите к точке соединения итогов микросхемы с номерами 1 и 2, плюсовую — к точке соединения ее итогов 3, 4 и 5. У отечественных конденсаторов рядом с плюсовым итогом имеется знак плюса, у привозных рядом с негативным проведена полоса из минусов.

6. Составьте батарею из 3 либо четырех элементов AA либо AAA, объединив их ступенчато. Позитивный полюс батареи объедините через выключатель с четырнадцатым итогом микросхемы, а негативный — напрямую с ее седьмым итогом.

7. Не касаясь итогов высоковольтной обмотки и неоновой лампы, включите питание. Неоновая лампа засветится.

8. Конструктивное оформление преобразователя зависит от того, для чего он будет использоваться. Если вы хотите применять его в составе маломощного карманного фонаря, используйте суперкомпактный пластмассовый корпус со встроенным батарейным отсеком. Для физического же кабинета дозволено возвести развернутый макет преобразователя. Для этого расположите все его элементы на огромном листе оргалита, расположенном вертикально, напишите рядом с всем из них наименование. Макет может размещаться на столе при помощи подставки либо на стене при помощи саморезов. Самостоятельно от исполнения преобразователя, высоковольтная обмотка трансформатора и неоновая лампа обязаны быть защищены от прикосновения.

Видео по теме

Существует уйма рекомендаций, как защититься от враждебной собаки . Опытные кинологи могут дать совет, как класснее ухватить набросившегося на вас пса и куда стукнуть. Но для такого отпора нужно владеть существенной физической подготовкой. Тем, кто не имеет боевых навыков, но все же хочет защитить себя, огромнее подойдет отпугиватель .

Инструкция

1. Отпугиватель собак дозволено охарактеризовать как пистолет, тот, что выстреливает ультразвуковым сигналом. Высота сигнала такова, что человеческое ухо его не воспринимает, но зарвавшаяся собака ретируется, поджав хвост. Современные отпугиватели для собак имеют небольшие размеры, так что его с легкостью дозволено носить в кармане брюк либо пальто. Если вы знаете, что вам предстоит пройти неблагоприятный участок дороги, к примеру, пустырь, где любят промышлять бродячие собаки , включите отпугиватель заблаговременно, и ни одна стая не приблизится к вам.

2. Самый примитивный вариант отпугивателя собирается на одной микросхеме и пяти транзисторах. В свою очередь, инфразвуковой генератор исполнен на логических элементах, резисторах и конденсаторах. Из себя он представляет симметричный мультивибратор, тот, что формирует толчки частотой 1,5 Гц. 2-й симметричный мультивибратор является ультразвуковым генератором, частота толчков которого колеблется в пределах 20 кГц, и периодично усиливается в четыре раза. Периодическое возрастание частоты обеспечивает узел, состоящий из резисторов, конденсатора, транзистора и диодов.

3. Ультразвуковые колебания, формируемые на выходных итогах микросхемы, имеют небольшую мощность. Следственно они усиливаются двухтактным мостовым усилителем, сделанным на транзисторах. В качестве эмиттерной нагрузки для этого усилители должен быть пьезокерамический излучатель. Ультразвуковые колебания обязаны включаться позже нажатия на кнопку, которая является выключателем питания. Цепи питания микросхемы обязаны быть защищены от случайной переполюсовки батареи диодом.

4. Основная настройка отпугивателя собак заключается основным образом в подборе сопротивления резисторов. Работу прибора дозволено контролировать на слух.

Обратите внимание!
Помните: с ультразвуковыми волнами следует быть дюже опрятными. При несоблюдении элементарных правил безопасности здоровью может быть нанесен непоправимый урон!

Полезный совет
Не забывайте, что применяемый для создания ультразвуковой ванны ферит является дюже хрупким, следственно прибор ни в коем случае не включайте без акустической нагрузки. Для достижения резонанса погрузите один конец в стакан с водой, 2-й дословно за считанные секунду разделится на две части.

jprosto.ru

Ультразвуковая ванна своими руками – Как сделать самому

Ультразвуковая ванна используется для того, чтобы можно было очистить от загрязнения твердые предметы. При этом, предметы могут быть изготовлены как из металла, так и из прочного пластика. Наибольшее применение ультразвуковые ванны получили в отрасли очистки блоков электронных приборов, хирургических инструментов, автомобильных карбюраторов, ювелирных изделий и тому подобное. Список предметов, которые способна очистить ультразвуковая ванна своими руками, можно перечислять до бесконечности.

Многие люди придерживаются мнения, что собрать ультразвуковую ванну в домашних условиях практически невозможно. Однако это мнение не является правдивым, ведь все проблемы сбора решаемы при помощи подручных материалов. Каждый желающий при необходимости может сделать самостоятельно отличную ультразвуковую ванну своими руками. Однако сразу необходимо обратить внимание, что данный процесс является достаточно трудоемким и долгим. Потому необходимо припасти большое количество терпения. Помимо этого, вам будут необходимы знания минимум базовой физики.

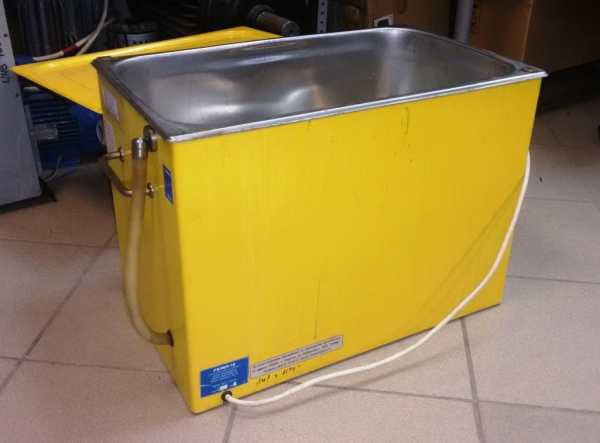

По своему внешнему виду, ультразвуковая ванна является емкостью, которая выполнена из нержавеющего железа. К стенам данной емкости необходимо будет прикрепить специальные ультразвуковые преобразователи, являющиеся основными деталями схемы. Напряжение подается непосредственно от ультразвукового генератора, благодаря чему и происходит процесс очистки. Перед началом работы вам необходимо ознакомиться с соответствующей литературой, законами электротехники и всеми необходимыми характеристиками.

В первую очередь необходимо намотать катушку на пластмассовую трубу. На окончание стержня необходимо надеть магнит, который должен быть круглой формы. В результате у вас получится необходимый преобразователь. После этого, приступаем к монтированию фарфорового сосуда в каркас. После этого, сверлим на дне сосуда небольшое отверстие, в которое необходимо будет вставить заранее подготовленный преобразователь. В самом сосуде необходимо сделать два отверстия, благодаря которым жидкость сможет свободно перемещаться и попадать в ванну.



В том случае, если схема ультразвуковой ванны предусматривает большие размеры данного устройства, то в его конструкцию необходимо добавить насос, способный ускорить процесс подачи воды.



Подробная информация приведена в видео:



xn--80aaaof1abklav3aenu2l.xn--p1ai

Ультразвуковая ванна своими руками – возможно ли?

Подчас у автомобилиста или автомастера возникает необходимость в деликатной очистке «нежных» деталей или узлов машины. Таких, например, как карбюратор, свечи, детальки топливной системы. Можно использовать традиционные, проверенные способы.

А можно суперсовременные, допустим, с применением ультразвуковой ванны. Поскольку сей товар «кусается» по цене, возникает вопрос: а нельзя ли сделать ультразвуковую ванну своими руками?

Для начала стоит посмотреть на работу устройства:


Свеча, как видно из видео, очищается более-менее качественно в промывочном растворе без механических методов очистки. Конечно, случай частный, и не факт, что остальные детали столь же хорошо пройдут обработку. Тем не менее, часть отзывов по данному устройству положительные.

Посему самый простой вариант — купить ультразвуковую ванну у производителя, т.е. готовую:



Проблемка в том, что стоимость изделия может колебаться около цифры 180$. Не мало.  Потому-то ультразвуковая ванна своими руками все чаще мелькает в воображении. Возможно ли это? В принципе – да. В Интернете есть немало схем и описаний. Как правило, для этого потребуется набор необходимых деталей: промывочная жидкость, катушка, изолирующая трубка, импульсный трансформатор, магнит, каркас, фарфоровая емкость, насос и т.д. Проблема не в этом, достать при желании можно все.

Основная трудность в том, что нужны углубленные знания физики, чуть выше школьного курса. Без этих знаний самостоятельно соорудить ультразвуковую ванну не получится, более того – это небезопасно. Нужно грамотно прикрепить излучатель (ультразвуковой преобразователь) к стенке емкости. Нужно правильно собрать магнитострикционный преобразователь, подключить насос и т.д. Какому рядовому автолюбителю это под силу?

Поэтому следует трижды подумать, прежде чем приступать к изготовлению ванны своими руками. Возможно, стоит поднакопить денег и купить готовое изделие? Или прикинуть: а так ли нужна в хозяйстве эта ванна? Как часто мы будем ей пользоваться при обслуживании своего авто? Быть может, обойдемся другими способами очистки?

Teor21

avtotuningg.ru

своими руками, чистка форсунок ультразвуком, схема и жидкость, ремонт самодельной УЗ мойки

Быстро очистить труднодоступные места в сложных технологических узлах можно с помощью ультразвуковой ванны

Очистить предметы от различных загрязнений, наподобие ржавчины, налета, грязи поможет приспособление, под названием ультразвуковая ванна. Изготовить ее можно самостоятельно. Для этого вам нужно иметь под рукой необходимый набор материалов и инструментов, и строго следовать этапам технологии изготовления прибора.

Содержание материала:

Ультразвуковая ванна своими руками: схема прибора

Ультразвуковая виброванна – это очень простое устройство, которое качественно работает, и позволяет быстро и эффективно избавить предметы от загрязнений на разных деталях, инструментах и узлах. Применяется данный прибор для изделий, механическая очистка которых категорически запрещена.

Ультразвуковой ванной называется емкость, которая изготовлена из легированной стали. Ее стандартный объем 2 литра. Такая вместимость позволяет очищать единовременно несколько предметов, небольших по размеру. Для промышленных предприятий существуют ванны на 10 и более литров.

Смастерить ультразвуковую ванну своими руками можно, если предварительно изучить схему прибора

Принцип работы агрегата заключается в воздействие на предметы посредством ультразвука, где частота колебаний превышает 18 кГц. Запустившись, механизм наливает в емкость раствор, и под воздействием генерации образуется большое количеством пузырьков. Молекулярные шарики воздуха, которые образуются, плотно обволакивают погруженные в жидкость изделия, притягивают к себе грязь и лопаются под давлением. Такая технология позволит очистить самые неподдающиеся ручной обработке места. При этом сохраняется целостность поверхности изделий и конструкции в целом.

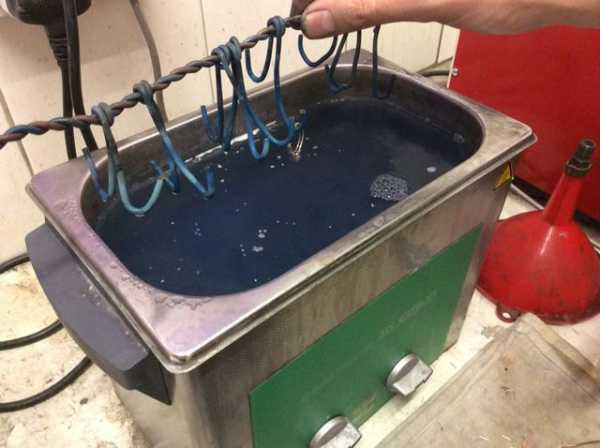

Ультразвуковые ванны эффективно применяют для удаления:

  • Пленочных материалов;
  • Твердых налетов;
  • Защитных покрытий.

При попадании в такую емкость любой элемент, который покрыт плотным слоем коррозии, очистится от ржавчины с легкостью и быстротой.

УЗ ванна своими руками: материалы для изготовления

Ультразвуковую ванну возможно купить в магазине, или сделать своими руками. Для того, чтобы самостоятельно соорудить такое устройство, необходимо определиться с материалами, которые понадобятся, и тщательно изучить этапы изготовления и технологию.

Перед тем как приступить к изготовлению УЗ ванны, необходимо подготовить материалы и инструменты для работы

Для сборки конструкции вам понадобятся:

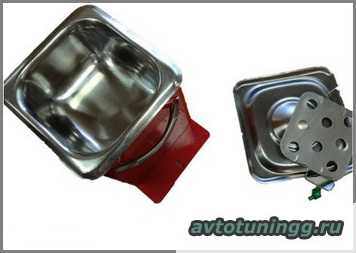

  • Емкость. Для нее подойдет любой каркас из нержавейки. Он послужит основой для погружений в него изделий.
  • Небольшая пластмассовая трубка из прочного материала или стекла.
  • Насос для того, чтобы в ванну можно было подать жидкость.
  • Круглый магнит. Подойдет и со старых динамиков.
  • Катушка, у которой стержень из феррита.
  • Керамический или из другого материала сосуд.
  • Импульсный трансформатор.

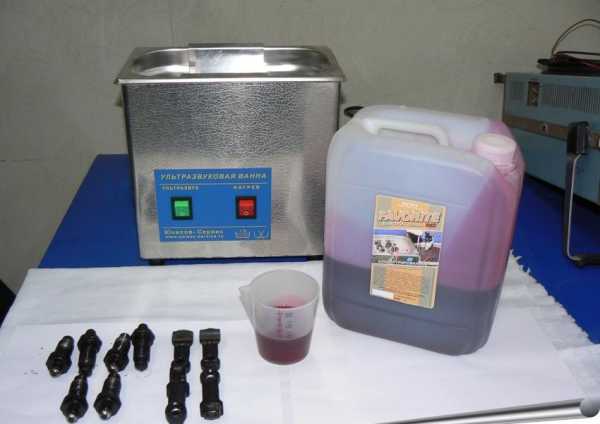

Также вам понадобится отмывочная жидкость для применения в ультразвуковой ванне, которая будет пользоваться.

Как выбрать жидкость для ультразвуковой ванны и для чего она нужна

На сегодняшний день чистить поверхности с помощью ультразвуковых ванн становится обычным явлением. Данные устройства используют практически везде, и во всех видах производств. Однако, наиболее популярны они в ювелирном деле, чистке предметов, относящихся к личной гигиене, ремонте электроники, а так же в автомастерских.

Купить прибор для такой чистки не сложно, как и изготовить его своими руками, а вот отыскать специализированную жидкость, которая используется в ультразвуковых ваннах – достаточно сложная задача. Если вы не можете найти данную жидкость в продаже, то можете воспользоваться советами по ее самостоятельному изготовлению. Но, следует знать, что самодельная жидкость для ультразвуковых ванн не будет универсальной. Для очистки некоторых приборов все же придется искать оригинальный вариант.

Для того чтобы быстро очистить поверхность с помощью ультразвуковой ванны, следует правильно выбрать специальную жидкость

Однако, прежде, чем идти покупать данный продукт, или браться за его изготовление, нужно четко определить сферу его использования. Ведь для разного вида материалов подходит различный вид жидкостей.

Ремонт ультразвуковой ванны: последовательность работ

Как бы ни был хорош и качественен прибор, к сожалению, участь у всех одна, и рано или поздно даже ультразвуковая мойка выйдет из строя. И сразу же становится острой проблемой вопрос ее ремонта. Дело в том, что данная установка не особенно распространена в быту, и лишь специалисты с большим опытом могут сказать, что им приходилось иметь дело с таким прибором.

Однако, ремонтировать агрегат нужно, и если вы делали его самостоятельно, то уж и чинить ванну уж точно вам. С чего же начать? Лучше всего с внешнего осмотра. Проверьте, есть ли повреждения на корпусе, не тарахтит ли чего в нутрии, не порван ли сетевой кабель. Если видимых повреждений нет, переходите к более глубокому анализу.

Произвести ремонт ультразвуковой ванны можно своими руками, главное – ознакомиться с пошаговой инструкцией

Из внутренних элементов могут выйти из строя могут:

  • Плата электроники, которая установлена на дне и крепится к трём пластиковым стойкам, для держания плат;
  • Проводники питания;
  • Пьезоизлучатель;
  • Сетевой выключатель;
  • Гнездо под светодиод.

Вам остается лишь определить, какая из деталей вышла из строя, и заменить ее. Если же вы не уверены в своих силах, тогда обратитесь в мастерскую, где найдут специалиста, который сможет вам помочь.

Ультразвуковая ванна для чистки форсунок: особенности устройства

В конструкцию ультразвуковых приборов входят три элемента. Главный из них – излучатель, он преображает колебания электрического тока в механические, что при попадании в жидкость воздействует сквозь стенки емкости на находящееся в ней изделие.

Излучатель функционирует в системе импульсной подачи, и поэтому, очень важно в паузах между толчками контролировать стабильность условий. Процесс полностью контролируется. Исходя из сложности загрязнения, можно установить необходимое время, степень воздействия и частоту.

Для очистки форсунок можно использовать ультразвуковую ванну со специальной жидкостью

Качественная обработка предметов зависит от исправного функционирования следующих элементов:

  • Генератор частот, который выступает в качестве виновника появления вибраций;
  • Нагревательного элемента, который поддерживает определенную температуру жидкости в пределах 70 градусов.

Некоторыми конструкциями не предусмотрено наличие последнего компонента, и контроль за температурным режимом ведется вручную.

Чистка форсунок ультразвуком и другие виды промывки: область применения прибора

На сегодняшний день ультразвуковые ванные имеют широкое применение различных отраслях промышленности. Востребованность данного устройства обусловлена тем, что оно дает отличный результат на выходе, не идущий ни в какое сравнение с качеством обработки после традиционных методов очистки.

Если сравнивать ультразвуковую ванну с другими устройствами, то можно заметить, что ее схема, составленная при наличии базовых познаний физики и электроники, дает ряд преимуществ. Данный прибор очень прост в эксплуатации, и для приведения его в действие требуется просто заполнить емкость жидкостью для ультразвуковых ванн и включить процесс очистки.

Качественный эффект в приборе получается за счет высокой степени очистки от загрязнения даже в самых труднодоступных краях, хороших показателей функциональности, отсутствия повреждений на поверхности по окончании процесса очистки. Очищение предметов происходит с помощью мягких жидки средств, не имеющих в составе абразивных частиц.

Многие предпочитают промывать форсунки ультразвуком, поскольку это удобно и практично

Прибор очень активно эксплуатируется в следующих направлениях:

  • Медицине – для стерилизации лабораторных и хирургических инструментов;
  • Ювелирной промышленности – для очистки драгметаллов, утративших привлекательный внешний вид;
  • Типографии и при ремонте оргтехники – для промывания струйных устройств и печатных головок;
  • Машиностроении – для очистки от загрязнений крупногабаритных и труднодоступных деталей и узлов;
  • Химической промышленности – для убыстрения реакционных процессов.

Сотрудники автосервиса используют ультразвуковую ванну как очиститель двигателя, а так же для промывки инжекторов, фильтров, карбюраторов, и форсунок и других изделий из металла.

Ультразвуковая ванна своими руками (видео)

Перед покупкой такого предмета, как ультразвуковая промывочная ванночка необходимо определиться с областью его использования. Выбор зависит не только от объема емкости, но и от цены прибора. Наиболее дорогие модели, применяемые для обработки крупных деталей, обычно оснащены системой автоматики и сенсорным управлением. Для правильного выбора подходящей по функциям и характеристикам ванны, следует учитывать присутствие в конструкции прибора нагрева, который помогает достичь еще более качественного результата. Чем крупнее элементы, которые вы будете очищать, тем вместительнее должна быть емкость самой ванны.

Также рекомендуем прочитать:



kitchenremont.ru

Ультразвуковая ванна: для форсунок, жидкость, как сделать своими руками, чистка и уход

Ультразвуковая ванна

Последнее время оптики и ювелиры охотно предлагают услугу чистки ультразвуком. Для проведения процедуры используют специальный агрегат под названием ультразвуковая ванна (УЗ-ванна), где есть специальный резервуар для размещения обрабатываемых предметов. Полезные свойства ультразвука проявляются в специальной жидкости. Мастеру нужно положить предмет, включить прибор, затем помыть. Минимум действий!

Теоретически, такой ванной можно сделать любую емкость, используя специальное оборудование для создания и распространения ультразвука.

Применение

Очищение предметов – самый простой и банальный способ применения УЗ-ванны в большинстве отраслей. Большим спросом пользуется прибор в медицине, исследованиях – используя ультразвук ускоряют реакции, проводят тесты с веществами, стерилизуют инструменты. Необходим он для чистки труднодоступных мест, тонкой и мелкой работы, дополненной специальными реагентами. Широкое применение получил прибор в мастерских оргтехники, мобильных телефонов, у ювелиров, в автоиндустрии промывают фильтры и двигатели.

Поэтому некоторым индивидуальным предпринимателям очень полезно завести такую помощницу, которая будет проводить часть операций, освобождая время и руки мастера для более важной и сложной работы.

В автосервисах применяется УЗ-ванна для разных чисток, помогая забраться вглубь и ускорить процесс ремонта. Например, очистка форсунок – довольно распространенная операция. Такой вариант не подойдет для керамических изделий.

Предварительно нужно разобрать детали, чтобы достать форсунки и проверить их на тестовом устройстве, а затем погрузить в емкость УЗ-ванны, наполненную специальным раствором. По окончании процесса делают повторную проверку.

Метод считается более действенным, чем просто промывка, вместе с тем износ деталей становится больше из-за кавитации. Из-за этого и технических нюансов чистка форсунок ультразвуком используется при большом пробеге и загрязненности.

О чистке форсунок инжекторов ультразвуком смотрите в следующем .

Устройство

Конструкция УЗ-ванны сводится к трем элементам (кроме емкости):

  • Генератор, создающий УЗ-электроколебания;
  • Излучатель, который превращает колебания в механическую вибрацию;
  • Нагревательный элемент (дополнительная часть, которая улучшает эффективность) создает температурные условия для лучшего процесса, может разогревать жидкостные среды до 70°.

О том, как устроена купленная ультразвуковая ванна, смотрите в следующем .

Виды

Ванны востребованы во многих отраслях, разница заключается в размере деталей, требующих очистку, частоте применения и объемах работы:

  • Портативные – аккуратные устройства с емкостью до 1 л. применяются для частной или коммерческой чистки мелких деталей. Упрощенные модели отличаются незамысловатым дизайном, минимальным количеством функций. Для мастеров делают полупрофессиональные приборы с дополнительными опциями, электронным управлением, резервуаром из нержавеющей стали отменного качества.
  • Промышленные УЗ-ванны отличаются габаритами: их рабочий объем может быть свыше 10 литров, минимальный – от 4 литров. Практически все они имеют функцию подогрева, таймеры и дополнительные опции очистки.

Об ультразвуке

Ультразвук – физический термин, характеризующий уровень звука или шума, вне человеческой слышимости, его диапазон определяется как 16 кГц – 1000 кГц.

При изучении УЗ-волн было установлено, что они вызывают своеобразное «закипание» жидких веществ, из-за которых пузырьки не всплывают, а взрываются, вызывая дополнительные волны. Условно этому процессу дали название «кавитация», которое и легло в основу работы УЗ-ванны.

Размер пузырьков зависит от частоты ультразвука: чем выше звук, тем мельче пузырьки. Поэтому такой способ позволяет выталкивать грязь и налет с поверхности более твердых предметов. Кавитация имеет обратную связь с высотой ультразвука: от мелких пузырьков сила давления возникающих волн меньше, поэтому при относительно низкой частоте кавитация сильнее. При этом могут оставаться «метки» на поверхности, изменяя ее на уровне мельчайших частиц. Получается, что чем выше показатель частоты, тем миниатюрнее пузырьки и меньше их следы.

Особенности

Там где требуются ювелирная точность и тонкая очистка, УЗ-ванны просто незаменимы, они имеют ряд достоинств по сравнению с любым другим механическим способом очищения:

  • Нет необходимости лично участвовать в работе, после загрузки предмета в ванну остается только включить аппарат;
  • Нет прямого контакта кожи с химией, нет негативного воздействия на здоровье;
  • Очищается вся поверхность – мельчайшие сеточки, пазы, промежутки, куда не могут достать салфетки, щетки и т.д.;
  • Ультразвук не оставляет следов, сколов и других грубых повреждений на поверхности.

Ультразвук способен очистить осадок, остатки пасты, любую коррозию, пленки, в том числе защитные. Некоторые камни и минералы имеют органическое происхождение или относятся к осадочным породам, это делает их несколько чувствительными к такой обработке. По этой причине нужно обратить внимание на кораллы, жемчуг, опалы, малахиты, изумруды, бирюза, танзаниты, ляпис, и исключить их из перечня работ: после УЗ-ванны «красота» камня, его огранка и полировка нарушается.

Дополнительные функции

Использование аксессуаров и специальных возможностей упрощает и облегчает работу прибора, в некоторых случаях – повышает эффективность.

Самые распространенные функции:

  • Многорежимность. Простейшие бытовые УЗ-ванны работают с 1-2 режимами. Полупрофессиональные позволяют настраивать до 5 режимов. Разнообразие связано с характером работы и назначения очистки.
  • Таймер отмеряет время работы и автоматически отключает прибор, предусмотрен почти на всех моделях, кроме самых простых и бюджетных домашних вариантов.
  • Подогрев имеют практически все модели, он повышает эффективность и ускоряет процесс. Нагрев жидкости проводится максимум до 70°С, это даже больше необходимых значений. Оптимальной температурой нагрева являются 50°-60°С.
  • Защита – отключит прибор без жидкости и спасет его от перегрева.
  • Антистатика – свойство полезное при ремонте сотовых и оргтехники, его также добиваются, применяя специфичные очистители.
  • Электронные панели управления, световые индикаторы. Конечно, это накрутки, которые повышают цену УЗ-ванны, но обходиться без них сложно.
  • Аксессуары помогают сделать работу простой и легкой. Это сетки и корзинки для размещение и промывания деталей, они защитят стальную емкость от соприкосновения с предметами, повреждений и царапин. Это основательно продлит срок службы прибора. К аксессуарам можно отнести и прозрачные крышки. Это очень удобно, особенно при одновременной чистке нескольких мелких изделий.

Советы по выбору

Выбрать УЗ-ванну – шаг важный и ответственный, который полностью зависит от назначения чистки, области применения. Именно с оглядкой на них выбирают рабочие параметры:

  • Объем УЗ-ванны связан с размером и количеством деталей, предметов, которые вы будете чистить. Запрещают класть эти предметы на поверхность ванны (есть вероятность резонанса и последующей поломки прибора), поэтому в комплект лучше приобрести корзину, чтобы до дна оставалось минимум 3 см.
  • Частота волн – это понятие из прикладной физики. В зависимости от характера чистки и чувствительности материала подбирают рабочую частоту или выбирают УЗ-ванну с настроенным диапазоном.

20-50 кГц – относительно грубая чистка, применяется для промышленных объектов и деталей, в автомобильной промышленности. Частота в 20кГц может разрушать клеточные структуры, а вот 35-40 кГц – рабочий диапазон для бытовой чистки стойких поверхностей.

50-100 кГц – интенсивная и более мягкая чистка, используется в медицине и ювелирном деле. Подходит для частичной стерилизации.

Как сделать своими руками?

Творческие и способные техники могут сами создать «ультразвуковую ванну мечты». Для этого понадобится небольшой опыт электромеханики, смекалка и нехитрые приспособления: стойкая к воздействию прочная глубокая миска из нержавейки, ванночка из диэлектрика (например, фарфора или стекла), меньшая по размеру чем миска. Пригодится магнитная катушка, плоский магнит для радиотехники, непроводящий стержень, импульсный преобразователь и насос.

Трансформатор будет выступать как генератор, емкости образуют рабочий объем ванны, а излучатель делают из оставшихся запчастей: надо перемотать провод с бобины на приготовленную палку-диэлектрик, на ферритовый хвостик продевают магнит.

Сделав заготовку излучателя, соединяют миски, оставляя фарфор внутри металла. Нужно сделать дырку снизу для контакта с излучателем, а в керамической посудке два противолежащих «прохода» для жидкости. Если к ним подсоединить насос, то процесс обновления жидкости можно автоматизировать. Здесь излучатель расположен внизу, их может быть несколько, размещать возможно и на боках ванны. Соединив излучатель и генератор, нужно наполнить емкости жидкостью-очистителем и только потом включать в сеть. Преобразователь должен быть сильным и компенсировать возможные скачки напряжения. Для этого подойдет устройство для чувствительной техники, используемой в телеателье и ремонте компьютеров.

Применение ультразвуковой ванны для очистки предметов вы можете посмотреть в следующем .

Эксплуатация и уход

При работе с УЗ- ванной нужно помнить:

  • Работа прибора может проходить только при наличии жидкости. Запуск пустой ванны приведет к поломке. По этой же причине нужно отслеживать уровень жидкости. А вот оставлять прибор, работающим или подключенным к сети нельзя: кроме скачка напряжения есть опасность в виде испарения жидкости. Чтобы продлить срок эксплуатации подключать УЗ-ванну непосредственно для манипуляций чистки.
  • Если при работе ванны применяют жидкости-дезинфекторы, то функцию подогрева надо выключать. Многие из них содержат соединения хлора, опасные для вдыхания и безопасные в жидком виде.
  • Поскольку в УЗ-ванне используют жидкости-реагенты, то после чистки необходима промывка. Ее можно проводить в емкости прибора, в отдельном резервуаре (посуде или раковине) очищенной или проточной водой, специальным составом. К очищенным относят обработанная от химии и активных ионов или дистиллированная вода.

В следующем вы можете посмотреть процесс ухода за ультразвуковой ванной.

Какие жидкости использовать?

Жидкости дополняют действие ультразвука, а значит делятся по сферам применения:

  • Отмывочные жидкости (Вега, Лира, Zestron-FA) на спиртовой основе подходят для мастерских, очистки плат и пластин.
  • Очистители универсальные и профильные отличаются по своему составу (щелочные, водные), в своем составе имеют ПАВ. Например, «Очиститель металлов ОМ/УЗ» подойдет для автомастерских, Очиститель ТМ Флай №2 – в ювелирных салонах, а вот Очиститель ТМ-РемСкал 30 Спец для изделий из серебра используют специалисты, возможно и домашнее применение, Очиститель ТМ-РемРад на водной основе – для ремонта оргтехники
  • Шампуни-концентраты бережно относятся к поверхностям, снимают статическое электричество. Креолан применяется для чистки и дезинфекции в стоматологии, медицине, оптике и ювелирном деле. Экономик – универсальное средство.

Различаются концентрации веществ, и их фасовка 0,15 – 5 л.

http://www.o-vannoy.ru

legkoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
