Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

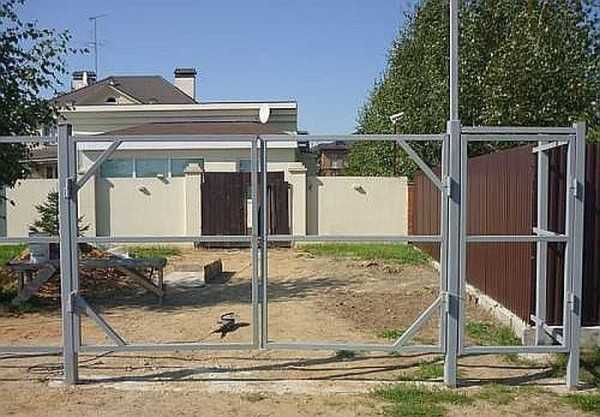

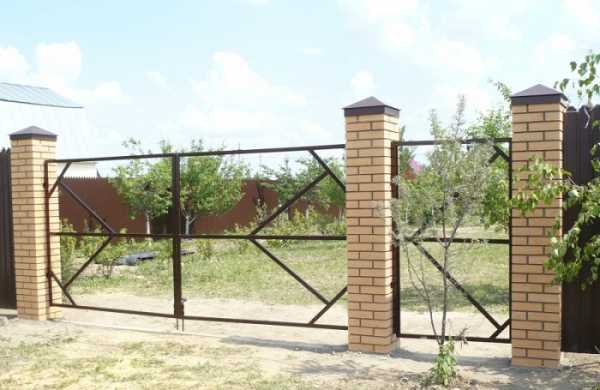

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

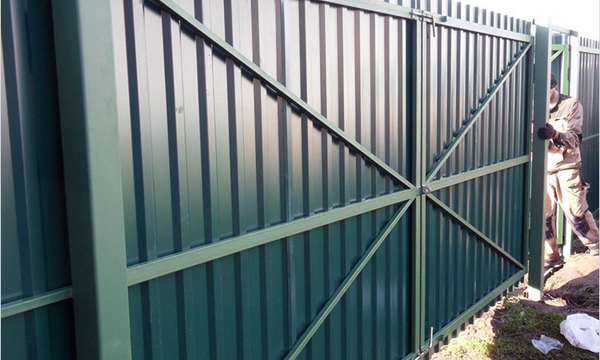

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

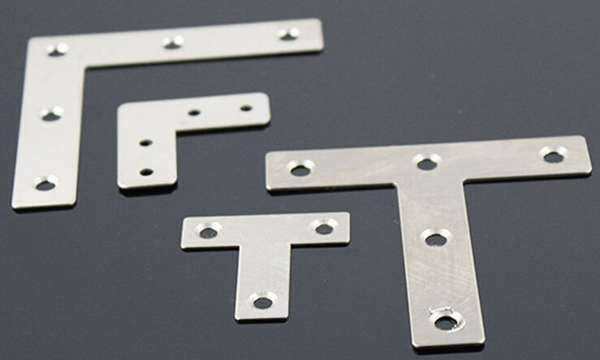

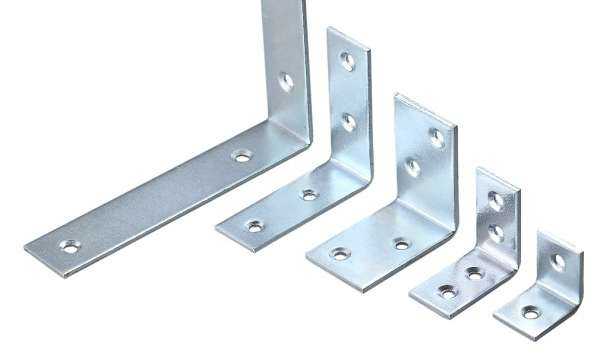

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

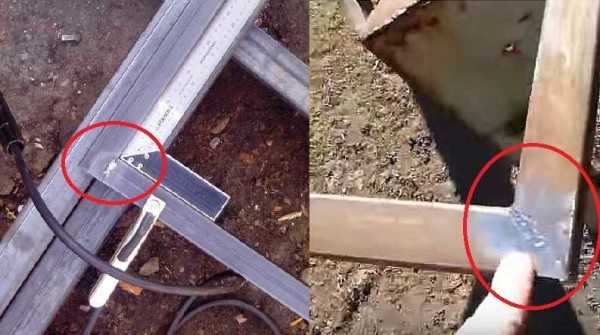

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

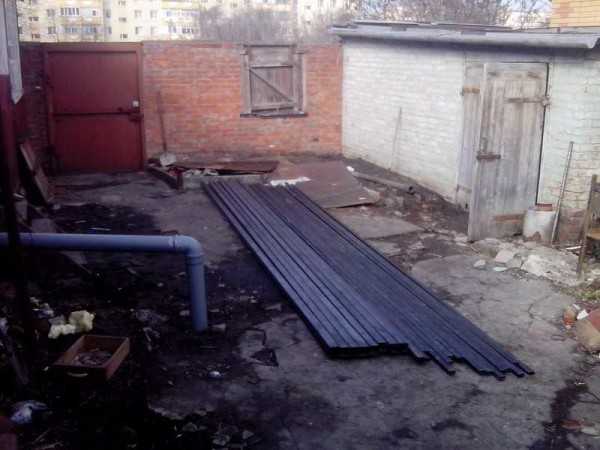

Подготовленный металл

О сварке тонкого металла читайте тут.

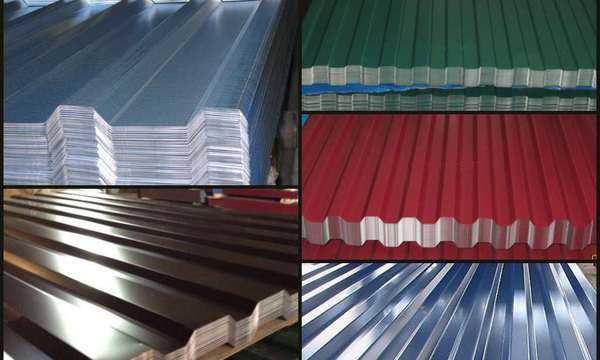

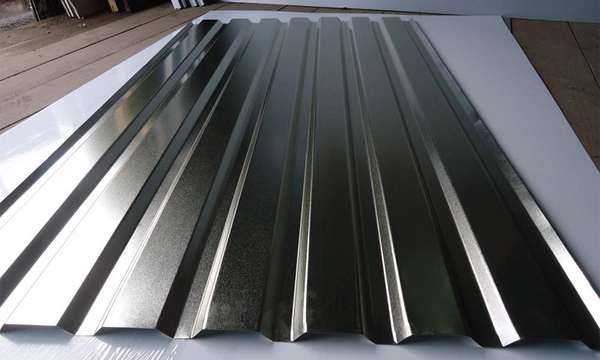

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

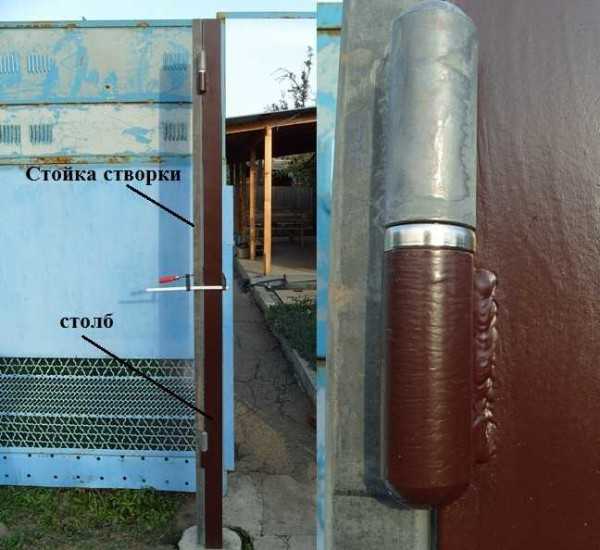

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

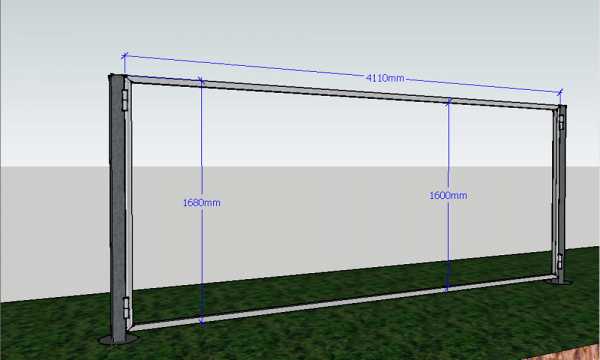

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

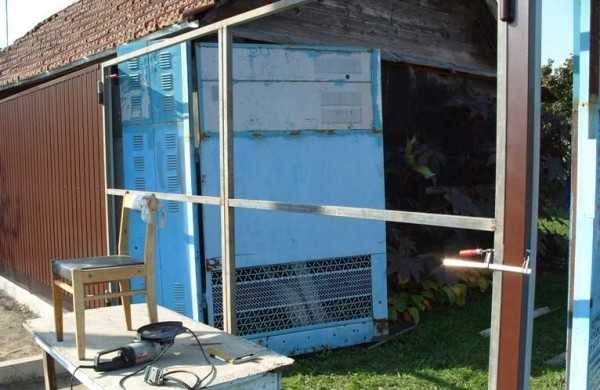

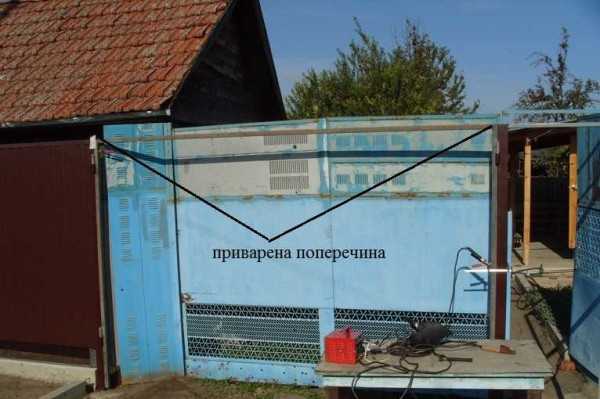

К стойкам воротин приварена поперечина

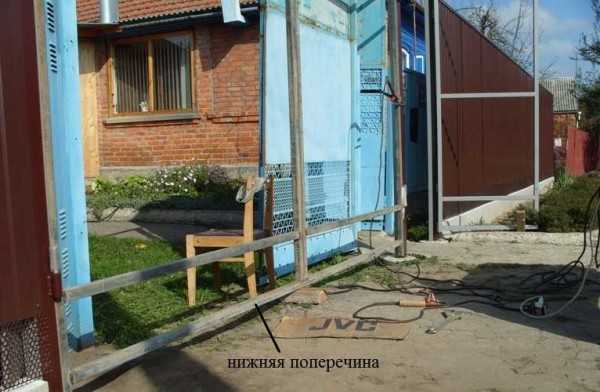

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

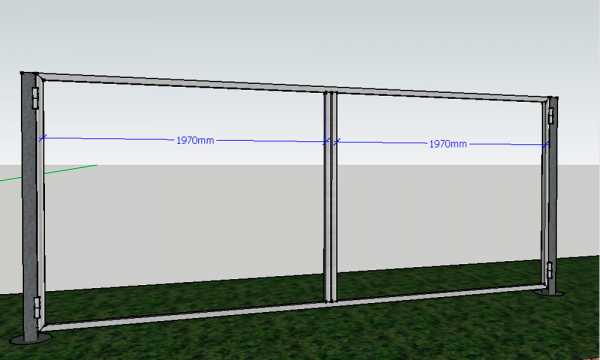

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

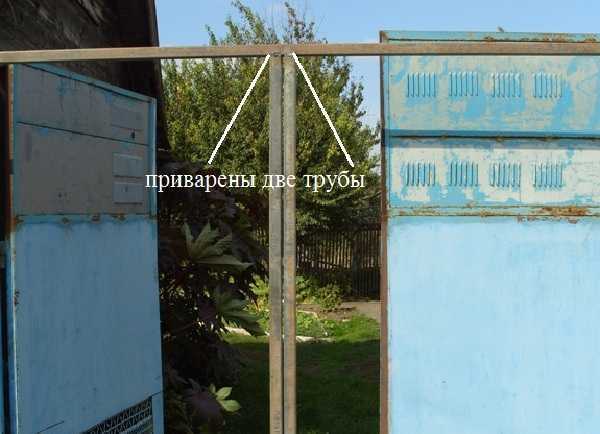

По середине с зазором в 6 мм привариваем две вертикальные трубы

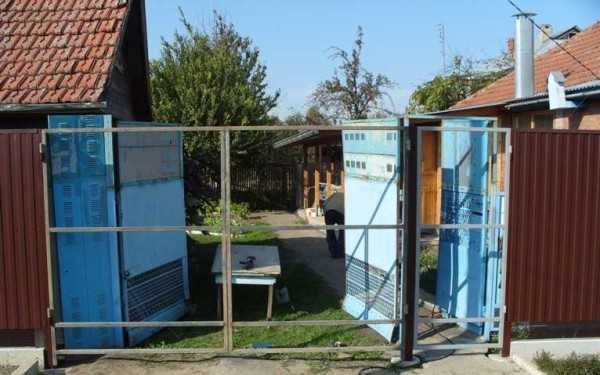

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

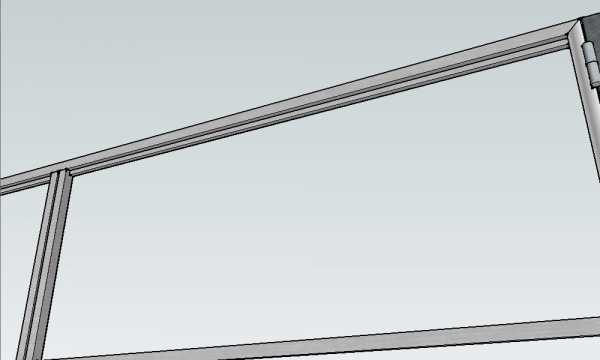

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

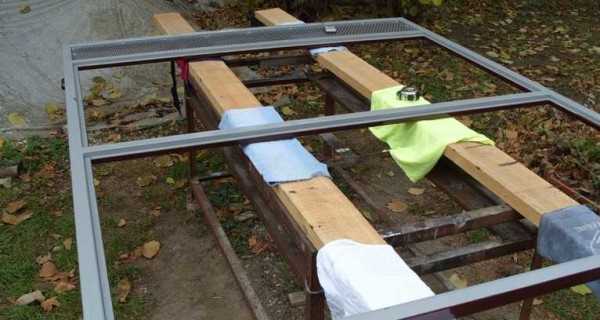

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

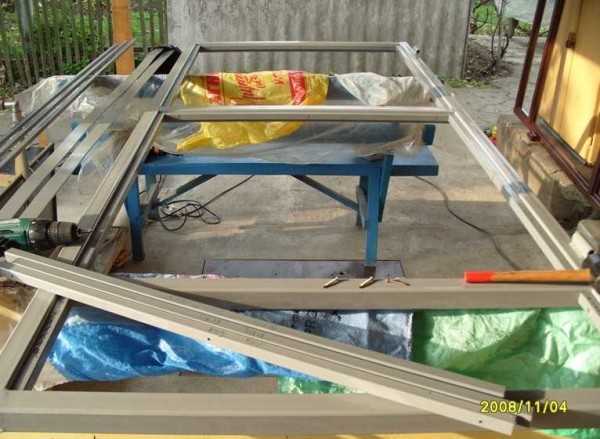

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

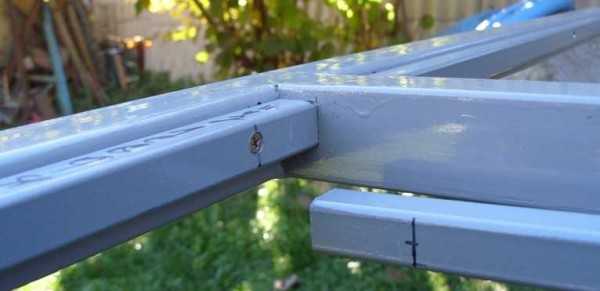

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

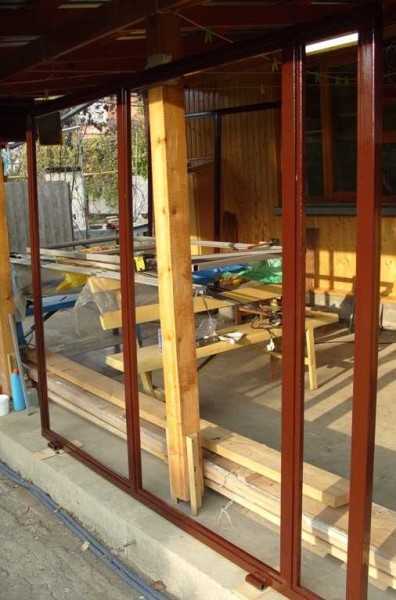

Окрашенный каркас

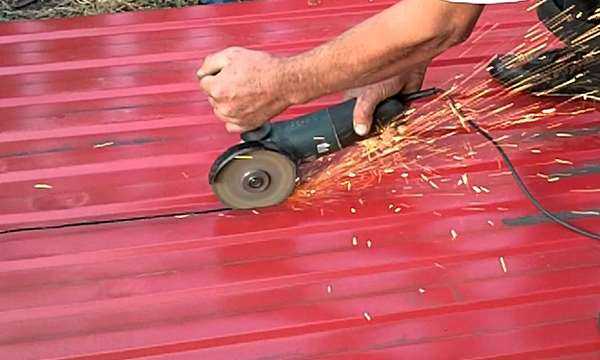

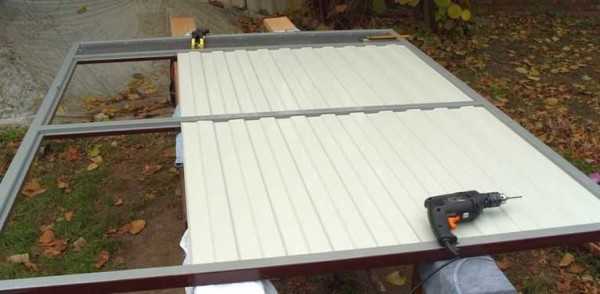

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

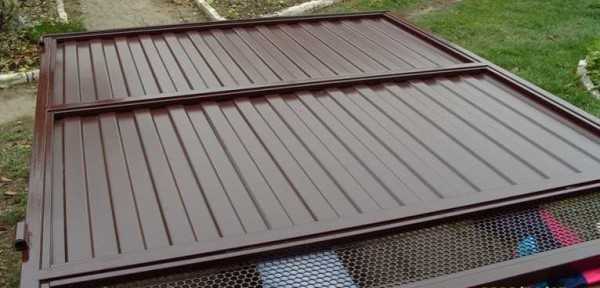

Монтаж профлиста на ворота

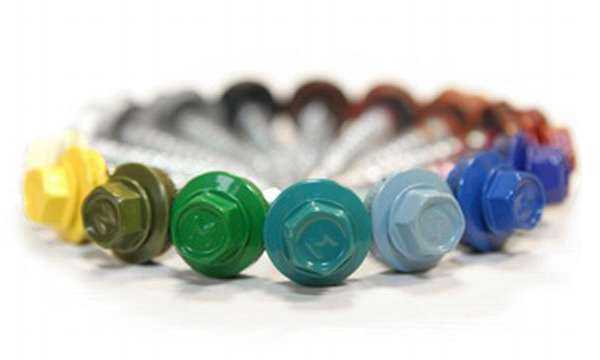

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

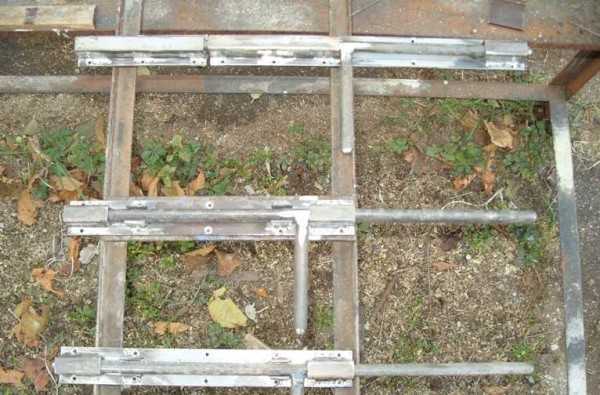

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

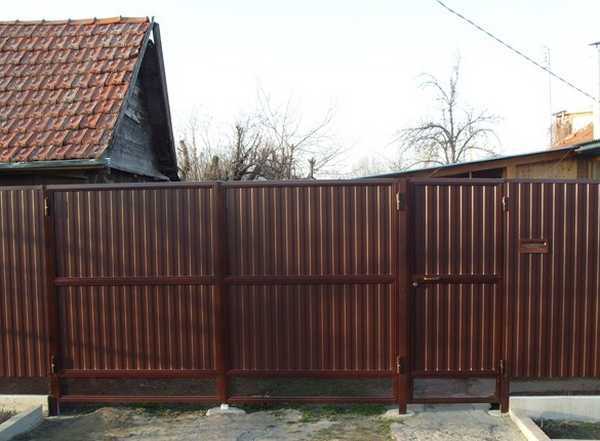

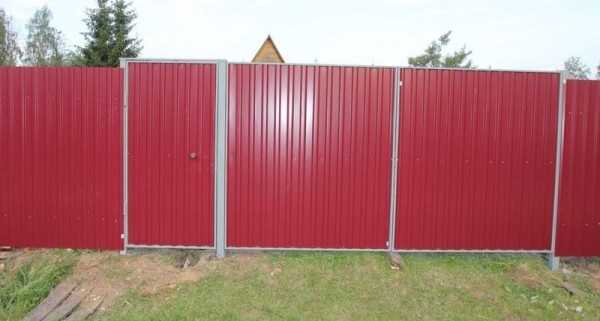

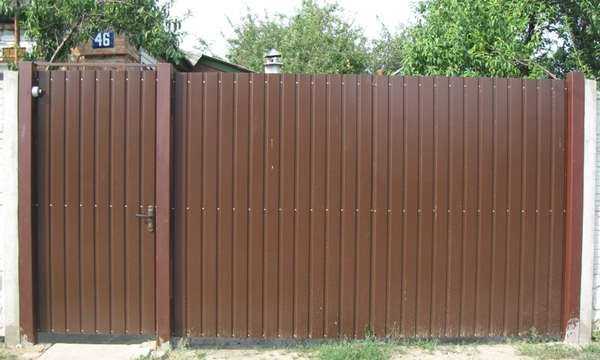

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

dekormyhome.ru

Как правильно сделать ворота из профнастила?

На дачном участке все предпочитают устанавливать прочные и надежные ворота, которые можно с легкостью установить своими руками. Но появляется сразу вопрос о том, как лучше сделать ворота из профнастила, ведь деревянные конструкции не всегда вписываются в дизайн, а кованые варианты отличаются своим большим весом и стоимостью.

Ворота из профнастила

Ворота из профнастила по праву считаются практичным и очень удобным вариантом. Они создаются из профилированного листа, имеющего полимерное покрытие, а также применяются при монтаже трубы с прямоугольным сечением. Конструкция выглядит как рама из профиля, к которой крепятся створки из соответствующего материала.

Изначально делается забор, который также может быть изготовлен из профнастила. Вид конструкции бывает различным, начиная от обычных распашных ворот, створок, которые открываются внутрь и наружу, и заканчивая откатными, открывающимися вместе с полотном ограждения.

Преимущества профнастила для ворот

Сделанные своими руками ворота из профнастила имеют массу преимуществ, среди них:

1. Привлекательный внешний вид створок. Конструкция прекрасно смотрится с любым материалом, при этом забор может быть изготовлен из самого профлиста или же из другого какого-то материала.
2. Малый вес, который позволяет делать установку простой и быстрой. За счет этого опорные столбы выходят не такими массивными и тяжелыми, как в иных случаях.

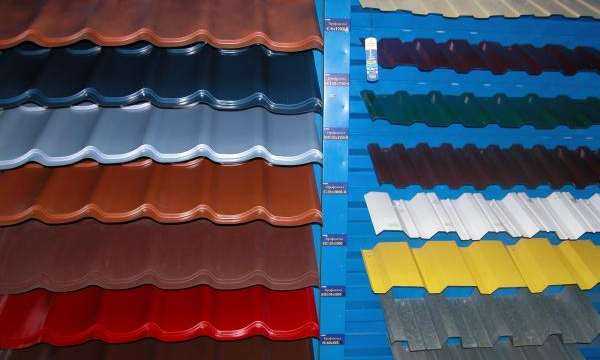

3. Профнастил может быть любого цвета. Ворота, которые будут установлены своими руками, делаются под любой оттенок ограждения, под тон опорных столбов.
4. Невысокая стоимость по сравнению с другими строительными материалами.

Принцип создания ворот из профнастила

Конструкцию ворот из профнастила можно создать самостоятельно, при этом вы сэкономите внушительную сумму денег, а качество будет таким же высоким, как и у уже готовых ворот. Желательно делать конструкцию с двумя створками и калиткой, чтобы эксплуатация была более удобной.

Полотно выглядит как прямоугольная рама, которая имеет поперечину и специальное устройство под названием антизаглядыватель. Такой вариант позволяет избежать посторонних взоров на ваш участок, при этом обеспечивает высоким уровнем защиты.

Чтобы сделать забор и ворота из профнастила правильно, необходимо будет взять достаточное количество инструментов и эскизы будущей конструкции, дабы в ходе работы не приостанавливать процесс. В первую очередь потребуется профильная металлическая труба, имеющая квадратное сечение. Она позволит создать обрамление створок и калитки. Для опорных столбов берется квадратная профильная труба с сечением 60х60х2 мм.

Для устойчивости и прочности конструкции используется профнастил, он может быть обычным оцинкованным со стороны соседей. Для фасада лучше отдать предпочтение листам с цветным полимерным покрытием. Всего понадобится около 42 листов для обшивки двух сторон. Чтобы провести монтаж продухов, потребуются высечки, а также отливы и уголки. С учетом того, что готовая конструкция будет распашной, необходимо взять несколько петель. Для калитки их требуется две штуки, а для створок по четыре единицы на каждую.

Чтобы правильно построить все плоскости, возьмите лазерную линейку, не забывайте о водяном строительном уровне. Для бетонной смеси берется песок, щебень и цемент. При необходимости сварить элементы используются электроды, имеющие диаметр от 2 до 3 миллиметров.

Каркас ворот из профнастила

Процесс монтажа конструкции

Провести монтаж ворот из профнастила своими руками достаточно просто. Изначально требуется разметить территорию, для этого можно использовать деревянные колышки и обычную веревку. После этого в местах, где будут установлены опорные столбы, выкапываются ямы. На самой ленте требуется выкопать траншею небольших размеров. Столбы устанавливаются в готовые ямы, после этого их следует залить бетонной смесью.

Чтобы продолжить монтаж ворот правильно, необходимо сначала приварить поперечины к опорным трубам, а после этого нижние и верхние планки для каркаса. Крепление профнастила осуществляется саморезами, между листами стыки следует зафиксировать дополнительно заклепками. Собирать конструкцию можно только после того, как будет готово ограждение.

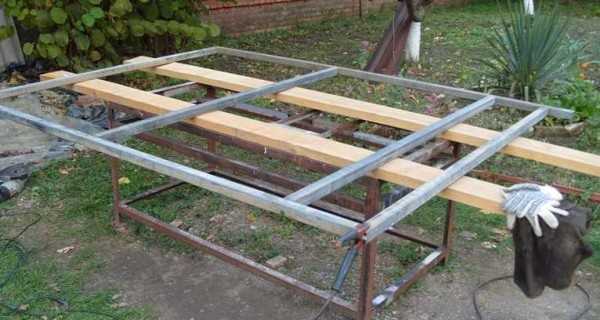

Далее на горизонтальной поверхности начинается конструирование рамы для калитки и створок, а также монтируются замки и петли. Не забывайте, что профнастил необходимо крепить исключительно саморезами, сварить в этом случае ничего не пытайтесь. После этого ворота можно навешивать на петли.

Если вам не хватает материалов или инструментов, то они все находятся в свободном доступе в строительных магазинах. Технология и эскизы доступны каждому человеку, даже начинающему.

.

svoivorota.ru

Как сделать ворота из профнастила своими руками

Ворота из профлиста — бюджетное решение, которое подойдет к различным дизайнерским решениям. Широкий ассортимент цветов позволяет подобрать обшивку для ворот в одном стиле с секциями забора.

Ворота из профнастила чаще всего применяют для производственных объектов, загородных домов, дач и прочих территорий.



Плюсы ворот из профлиста

Конструкции ворот из профнастила с калиткой внутри получаются гораздо легче, чем аналоги из других материалов, например, из дерева. Полотна ворот будут иметь стойкое покрытие долгие годы, его не нужно постоянно подкрашивать и защищать от коррозии. Систематической защите и окраске подлежит только металлический каркас.

Обшивать профлистом секции ворот не сложно и быстро. Данный материал пригоден для обшивки каркаса ворот любой конструкции. Он позволяет реализовать решения со встроенной калиткой. Профнастил идеально сочетается с коваными элементами. Готовые ворота можно оснастить системой автоматики, при этом доступна установка маломощных систем.

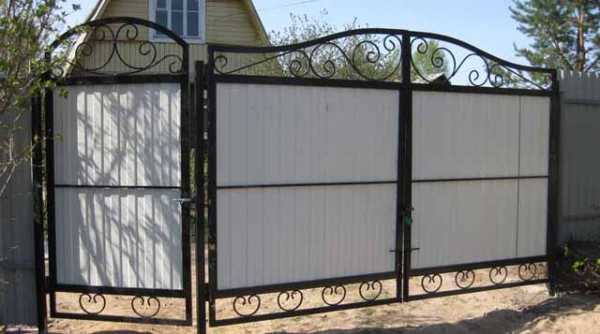

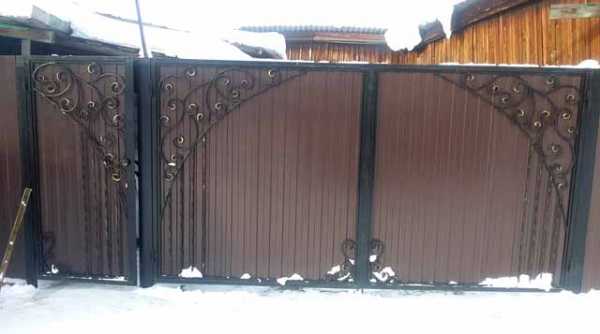

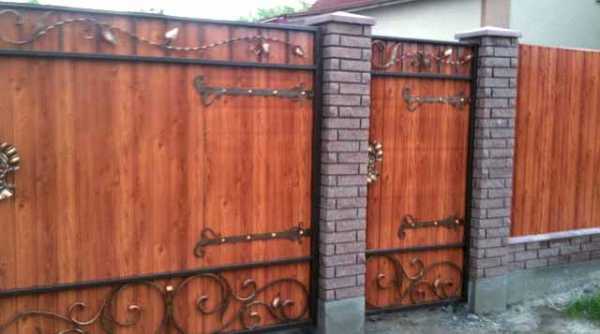

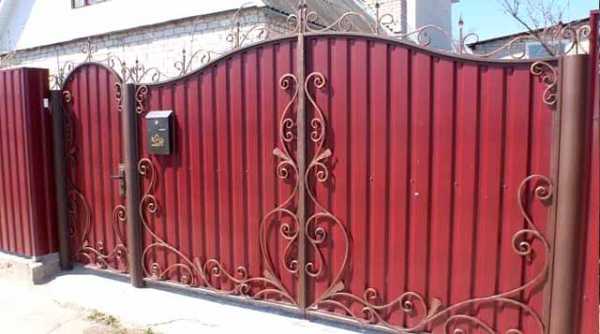

Ворота из профнастила с элементами ковки

Определение размера конструкции и расхода материалов, составление чертежа

Распашные ворота изготавливают из двух половинок. Минимальная высота готовой конструкции равна 1,5 м. Самая элементарная конструкция состоит из двух столбов, на которые крепится металлический каркас ворот, обшитый профлистом. Конструкция допускает установку встроенной калитки в любую створку. Откатные ворота используют в местах, где нет возможности установить распашные створки.

Ширина въездного проема зависит от размера автомобиля. Для легковой машины достаточно создать проем шириной равной 4 м, а вот грузовому транспорту понадобится въезд около 6 м. Поэтому, одна створка в распашных воротах будет по ширине равна 2 или 3 м соответственно, а откатное полотно будет колебаться в пределах 4-6 м. Стандартная высота конструкции составляет 2 м. Для грузового транспорта высоту ворот увеличивают пропорционально ширине полотна.

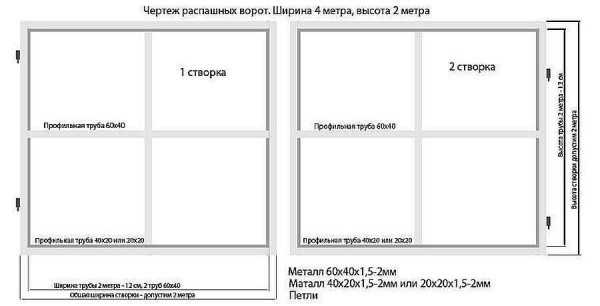

Как правило, предварительно рисуют чертеж, в котором необходимо указать параметры столбов для забора, сечение профиля для каркаса ворот. Также прописывается размер крепежной системы и расстояние между элементами. Металлический каркас рисуется в форме прямоугольника, в котором указывается необходимое количество ребер жесткости. Конструкция будет собираться строго по чертежу и указанным в нем размерам.

Ребра жесткости в воротах из профнастила нужны для устойчивости к механической и ветровой нагрузке. Они могут располагаться по диагонали крест-накрест либо равномерно горизонтально вдоль полотна.

На полотнах большой площади кроме горизонтальных ребер предусматривают также вертикальные. В результате полотно визуально делится профилями на 4-6 меньших прямоугольников. Необходимо проконтролировать, чтобы конструкция с указанными в чертеже параметрами четко становилась во въездной проем.

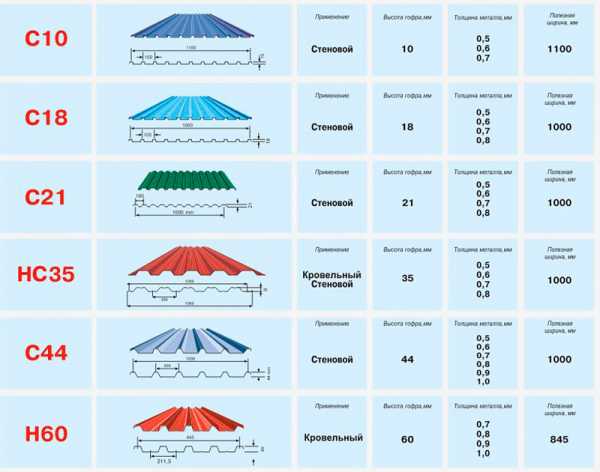

Профлисты покупают с размером ребер не более 2,1 см. Оптимальный размер волны — 0,8 см. Сечение профилей, расположенных по периметру ворот, составляет 6 см. Достаточно брать профиля с толщиной стенок до 2 мм. Для ребер жесткости берется материал с параметрами 6×2,5 см. При расчете высоты столбов учитывают, что около 30% от их высоты понадобится для монтажа в грунт. Например, если высота забора равняется 3 м, то высоту стойки для ворот берут размером около 4-х метров.

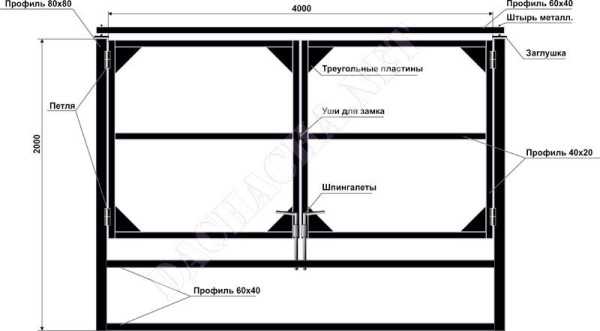

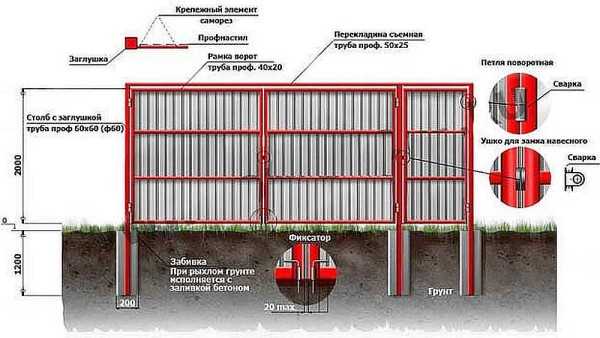

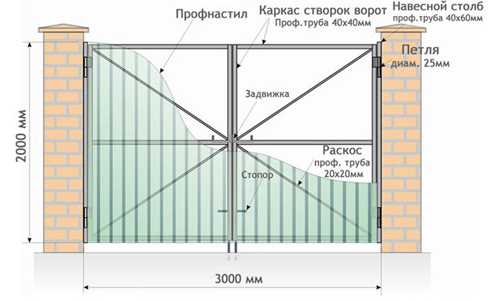

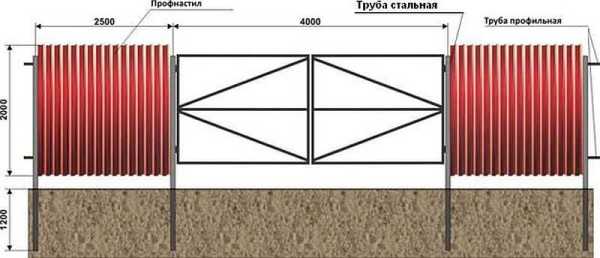

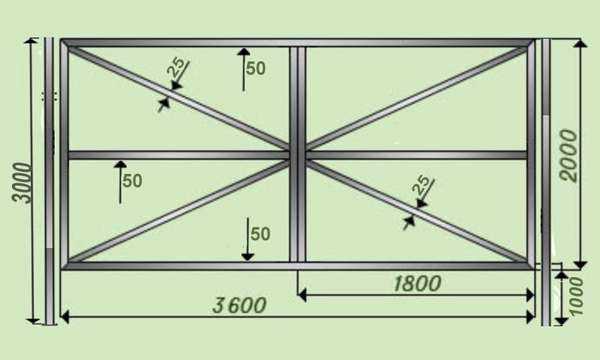

Пример чертежа ворот

Изготовление каркаса

Профиля нарезают в соответствии с размерами на чертеже. Все элементы соединяют посредством сварки. Сварочные швы аккуратно зачищают болгаркой. Особенно тщательно их корректируют в местах прилегания к профлисту. Все сборочные работы выполняют на ровной поверхности, исключая перекосы. Прямые углы в каркасе контролируются угольником.

Для удобства сварки профилей под прямым углом можно из подручных материалов изготовить прямой угол и в него вкладывать профиля. Петли приваривают только к готовому каркасу.

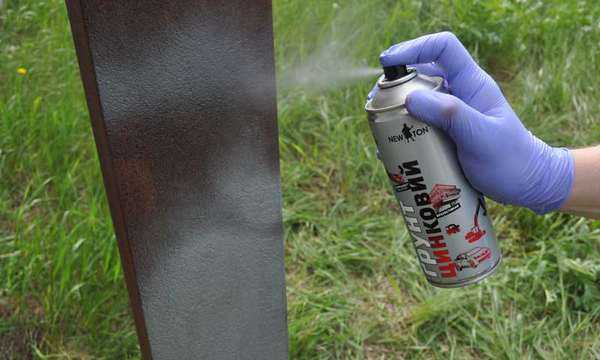

Готовый каркас грунтуют с целью защиты от коррозии, дают ему высохнуть. Обшивку профлистами выполняют только после установки каркаса на столбы.

Если в воротах предусмотрена встроенная калитка, ее ширина должна быть не менее 80 см, а высота — 180 см. Из профиля формируют соответствующие перемычки так, чтобы сформировалось пространство для проема калитки на заданной высоте от низа полотна и по указанным размерам. Саму калитку можно изготавливать из профилей с меньшим сечением по такому же принципу.

Если вы хотите провести установку секционных ворот своими руками, вам следует ознакомиться с этой статьей.

Посмотреть фото разнообразных кованых ворот, смонтированных своими руками, вы можете тут.

Изучить чертежи подъемно-поворотных ворот, чтобы потом сделать их своими руками в гараже, вы можете в этой статье.

Ямы для опорных столбов

Для столбов можно использовать деревянный брус толщиной 15×15 см либо швеллер толщиной около 16 мм. Дерево предварительно обрабатывают септиками для наружных работ от гнили и плесени, металл очищают от ржавчины и грунтуют. Створки ворот имеют малый вес, поэтому столбы достаточно установить на глубине 1 м, на пучинистых грунтах — 1,2 м. Высота столба в надземной части составляет 30% от общей высоты забора. Запас нужен для распределения положения каркаса в проеме.

Не следует рыть яму под ворота лопатой. Конструкция ворот подвергается частой механической нагрузке. При сверлении буром получается равномерное по всему диаметру отверстие. Слои почвы не нарушаются, что обеспечивает дополнительно более жесткое крепление опоры. При использовании лопаты жесткость грунта нарушается, столб со временем может покоситься.

Изготовление ворот из профнастила

На дно ямы насыпают дренажную подушку из гравия толщиной до 5 см. Затем устанавливают опорные столбы. Швеллер ставят плоской стороной к секциям ворот. Подземную часть деревянных столбов рекомендуется обжечь на огне и просмолить. Вместо смолы модно использовать рубероид, обвернув им брус со всех сторон и закрепив степлером.

Столб можно установить посредством забутовки либо залить бетонным раствором. Второй вариант предпочтительнее. Для бетонного раствора рекомендуется приобретать цемент не ниже марки М-400. При заливке бетона столб слегка приподнимают, чтобы раствор просочился под опору.

В процессе установки проверяют вертикальность устанавливаемой опоры. Малейшее отклонение приведет к тому, что секции будет невозможно установить во въездной проем, открывание-закрывание станет затруднительным. Створки навешивают только после полного затвердения бетона.

Установка каркаса

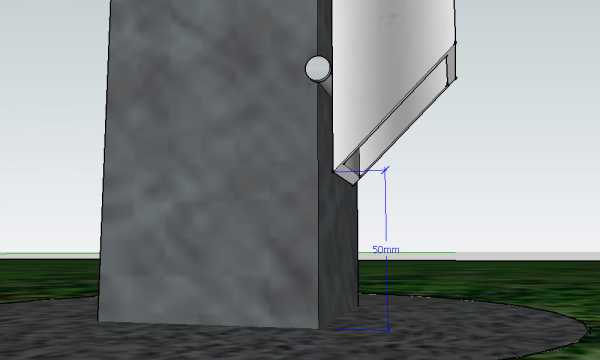

Каркас навешивают с таким расчетом, чтобы между низом ворот и грунтом оставался технологический зазор. Он необходим для того, чтобы секции при открывании не цеплялись за землю. Высота зазора определяется в соответствии с неровностями поверхности по диапазону рабочей зоны створок.

При примерке положения створок на столбе помечают места крепления петель. Вторую половинку петли снимают с каркаса и приваривают к металлическому столбу согласно поставленным меткам. К деревянным столбам петли насквозь прикручивают длинными болтами.

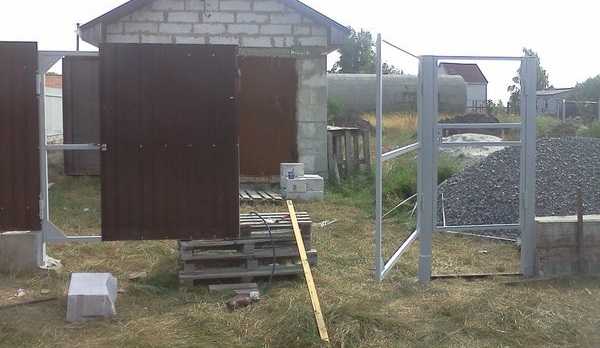

Смонтированный каркас ворот

В откатных воротах необходимо создать специальную систему для отката створки. Для этого в проеме укладывается швеллер и заливается бетоном. Когда фундамент высохнет, на швеллере устанавливаются ролики. Их разводят на максимальную ширину с учетом концевого ролика. Крайнюю каретку ставят так, чтобы при откате створки она не выбивала заглушку. Все элементы привариваются, ставится концевой ролик и оба уловителя согласно чертежам. Ролики можно закреплять гайками. Обшивка профлистом выполняется в последнюю очередь.

Установка профлиста

Профлисты для обшивки вырезают по указанным в чертеже размерам. Не обязательно соблюдать размеры строго по периметру каркаса. По высоте снизу и сверху можно создать запас обшивки, но это нужно предусмотреть в чертеже заранее и при навешивании каркаса так же учесть. Если ширины листа недостаточно, полотна соединяют внахлест. Откатные ворота можно обшивать с двух сторон.

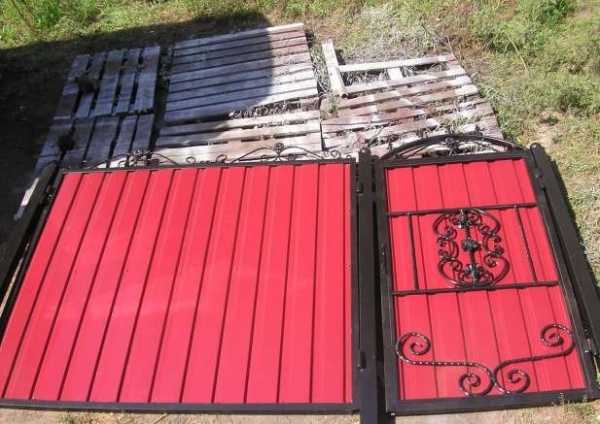

Установка листов профнастила на каркас ворот

Крепят профлисты саморезами либо специальными заклепками к профилям каркаса. Размер заклепок подбирается в соответствии с толщиной профиля. Заклепки устанавливают во внутреннюю волну обшивки (ту, что плотно прилегает к профилю). На одну створку необходимо сверху и снизу установить не менее четырех заклепок. На больших полотнах лучше выполнять прошивку в каждую внутреннюю волну профлиста. Калитка обшивается соответствующим образом.

На следующем видео наглядно показано, как можно самостоятельно сделать ворота из профнастила:

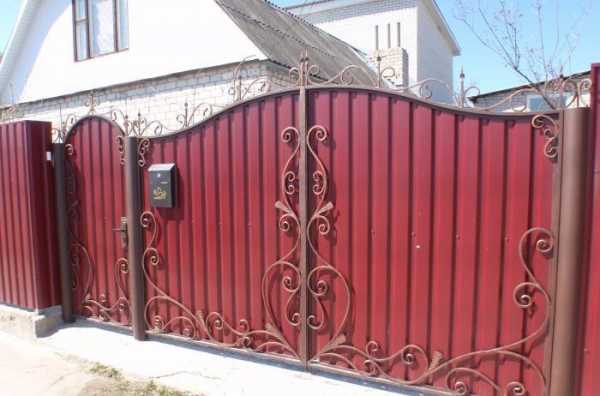

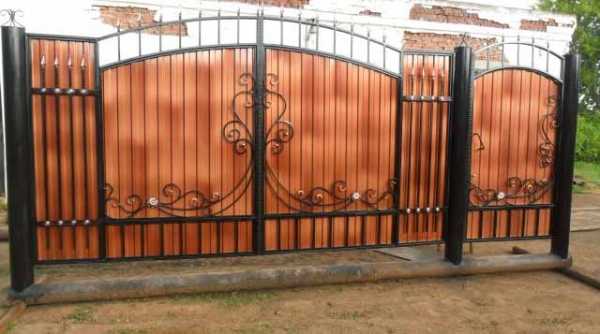

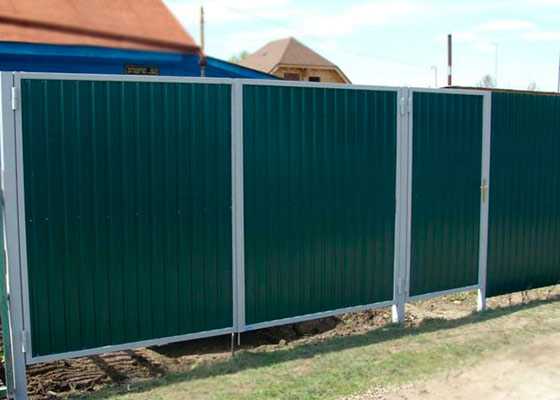

Фотогалерея ворот из профлиста

На фото вы можете увидеть различные распашные и откатные ворота из металлопрофиля на дачах и загородных домах:

vamzabor.net

Как сделать ворота из профнастила своими руками

В последние годы все чаще владельцы загородных домов выбирают ворота из профнастила для своих участков вместо привычных надежных цельнометаллических ворот. Это связано с целым рядом причин:

• Большая прочность и несущая способность, что позволяет металлическому профилированному листу выдерживать весьма значительные статические и динамические (в том числе и ветровые) нагрузки.
• Высокая стойкость к коррозии и другим внешним воздействиям, достигаемая нанесением на поверхность металла эффективных современных защитных покрытий. Следствием этого является и долговечность конструкций из профнастила, срок службы которых может достигать 40-50 лет.
• Небольшая толщина и вес профилированного листа, а, следовательно, простота и легкость его транспортировки, обработки и монтажа. Изготовить и установить ворота из профлиста своими руками под силу даже человеку, не имеющему специальных навыков и опыта.
• Невысокая стоимость и отличные декоративные качества.

Благодаря перечисленным выше достоинствам, даже самодельные ворота из профнастила с ярким и нарядным полимерным покрытием украсят любой участок значительно лучше цельнометаллических. А если обратится к профессионалам и добавить кованые элементы — то такие ворота станут своеобразной визитной карточкой вашего загородного дома. При этом изготовление их обойдется сравнительно недорого.

Оглавление статьи:

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

• легкость автоматизации;
• минимальные усилия для открытия в условиях обильных снегопадов;
• нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Как сделать ворота из профлиста — пошаговая инструкция

Перед тем, как сделать ворота из профнастила, необходимо выбрать их конструкцию и рассчитать количество материалов, необходимых для их изготовления. Для этого можно нарисовать эскиз каркаса с учетом выбранной конструкции и размера проема ворот. В нашем случае — это распашные ворота

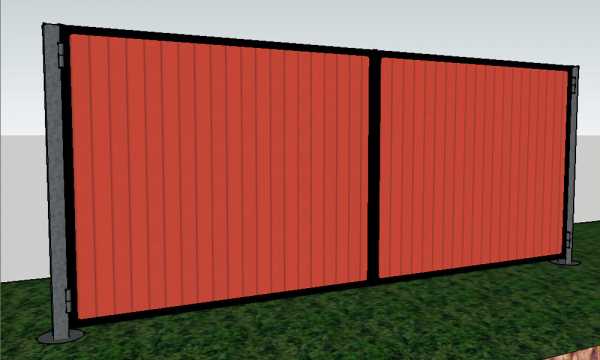

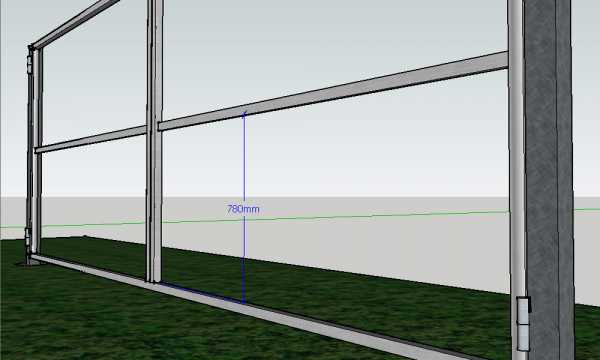

На рисунке изображен наиболее простой вариант каркаса ворот без горизонтальных и диагональных ребер. Их можно не устанавливать потому, что сам профилированный лист, благодаря ребристой форме поверхности, имеет высокую собственную продольную жесткость.

Перед тем, как построить ворота из профнастила, необходимо сделать каркас. Для изготовления рамы каркаса нужно использовать профильную трубу сечением 60х40 или 40х20 (в зависимости от выбранного размера ворот). Длину трубы находим по простой формуле L=3a+6b+6c.

Крепление профилированного листа можно выполнить прямо к раме каркаса. Но лучше для этой цели приварить к ней специальную полосу. Эта же полоса закроет щели на притворах калитки и ворот. Кроме того, ее установка увеличит жесткость всей конструкции. Используем для этой цели стальную полосу размером 40х4 или 25х4 мм. Длина полосы равняется L=2a+4b+2c+6d.

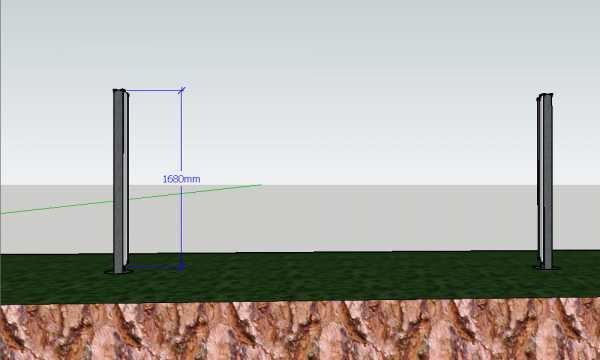

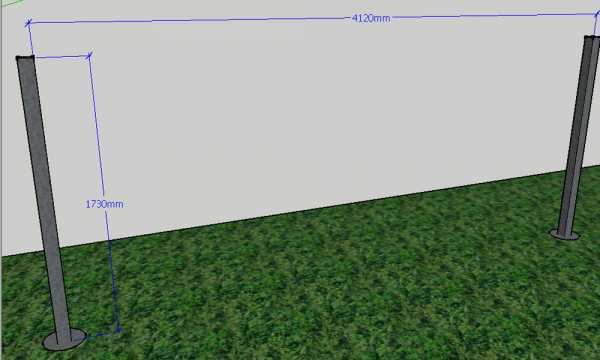

Если столбы ворот еще не установлены, размер ворот можно немного изменить с учетом ширины профнастила и необходимого нахлеста между листами. Это поможет избежать необходимости подрезки профлиста при установке. Рассчитав количество металлических труб и профнастила, выбираем декоративные кованые украшения, петли, вертикальные запоры и замок для калитки.

Перед тем, как сварить ворота из профнастила, выбираем ровную площадку с твердым основанием. На ней, используя правило трех чисел 3-4-5, наносим контуры створок ворот. Этот метод дает большую точность, чем обычный слесарный угольник.

Суть правила в следующем. Отметив на поверхности один из углов створки, шнуром размечаем первую линию и наносим на ней 3 одинаковых отрезка любой длины. Затем этим же шнуром наносим вторую линию под углом приблизительно 90° к первой. На ней отмечаем 4 отрезка такой же длины. Если при этом получился действительно прямой угол, расстояние между крайними точками разметки на обеих линиях будет равно длине 5 отрезков.

После разметки всех углов створки ворот, проверяем ее точность замером длины диагоналей. Если диагонали равны, то у нас получился правильный прямоугольник. Далее делаем ворота из профнастила.

Разметку металлических труб каркаса нужно производить очень точно. Ошибка даже в один миллиметр на длине створки ворот может создать недопустимый перекос. Углы профилей каркаса с помощью шлифмашинки обрезаем строго под углом в 45°. Разложив подготовленные грани каркаса по линиям разметки, собираем раму ворот на прихватках. Снова проверяем диагонали и окончательно свариваем створку ворот.

После сваривания углов рамки створки ворот проверяем, не деформировались ли металлические профили. Углы каркаса должны плотно прилегать к поверхности площадки. Для большей жесткости, в углах каркаса можно приварить треугольники листовой стали толщиной 3 мм. Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила.

Заранее, перед тем, как изготовить ворота из профнастила, нужно приобрести:

1. Петли для крепления полотен.
2. Замок для калитки.
3. Вертикальные запоры для створок ворот.

На следующем этапе выполняем их установку.

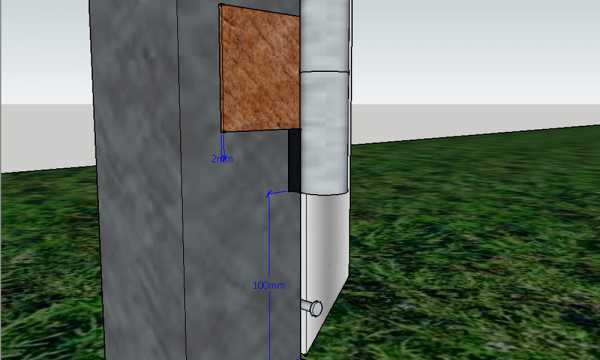

Для замка на калитке лучше всего сделать отдельный, закрытый с двух сторон, отсек. Сам замок устанавливаем согласно инструкции изготовителя. Для установки петель на площадке раскладываем готовые створки и столбы ограждения. Зазор между створками и между створками и столбами не должен быть больше 2-3 мм.

Если столбы ворот уже установлены, раму ворот устанавливаем на подставки строго вертикально и прихватываем петли. Проверяем открывание и закрывание створок, если перекосы отсутствуют — окончательно закрепляем петли электросваркой.

Вертикальные запоры устанавливаем на наружной грани каркаса. В тех местах, где стержни запоров упираются в бетонную поверхность въезда, с помощью перфоратора просверливаем отверстия, в которые вставляем отрезки стальных труб необходимого диаметра.

Еще раз пробуем, как открываются и закрываются створки ворот, проверяем работу замка на калитке и легкость движения вертикальных запоров. Если все в порядке, зачищаем все сварочные швы электрошлифмашинкой, грунтуем и окрашиваем каркас ворот. Перед грунтовкой привариваем к каркасу кованые декоративные детали.

После высыхания лакокрасочного покрытия приступаем к установке обшивки из профлиста. Профилированный лист крепим с помощью кровельных саморезов с головками, окрашенными в цвет выбранного профнастила. Листы монтируются с вертикальным нахлестом в одну волну.

После завершения последней операции, ворота из профнастила готовы. Теперь вы можете с гордостью показать их своим друзьям и соседям.

Коллектив oprofnastile.ru

Читайте по теме:

oprofnastile.ru

Как сделать ворота из профнастила своими руками – личный опыт

Здравствуйте наши уважаемые и горячее любимые читатели. Во дворе самый разгар дачного сезона, время закруток и ремонтных работ. Пройдёшься сейчас по улицам родного поселка, и везде за закрытыми воротами кипит жизнь. Но что именно там творится не разглядеть, можно лишь полюбоваться на ту красоту и выдумку, что мастера вложили в сами створки ворот.

Одним полюбились конструкции с калиткой внутри, другие переплели дерево с художественной ковкой, третьи вообще выбрали современные откатные изделия, которые, кстати, редко отличаются излишней замысловатостью. Словом, есть на что посмотреть и о чем задуматься, в особенности когда у вас самих на участке стоит лишь забор.

Именно для тех, кото любит работать своими руками и не желает кормить наемных мастеров сегодня мы и решили показать, как сделать ворота из профнастила своими руками. Согласитесь, ведь надо с чего то начинать? Ну а теперь поехали.

Содержание

1. Почему профнастил
2. Выбор материала
3. От разметки до опор
4. Каркас

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай — парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

• Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
• Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
• В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
• Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Выбор материала

Не знаю, то ли я хороший оратор, то ли мои аргументы действительно показались Николаю весомыми, но уже через полтора часа после разговора мы вдвоем стояли на металлобазе и выбирали для ворот нужный материал.

Начали с профнастила. Может показаться, что можно легко запутаться в многообразии этого листового материала, но это только на первый взгляд. На самом же деле все объяснения даны уже в самой маркировке.

Например, вам может встретиться вот такая абра-кадабра:

С21–0,7–1000–15 000

Первая буква в ней означает, что материал стеновой (С), тогда как буквой «Н» маркируют кровельное железо, а сочетанием «НС» листы универсальные, которые в равной степени подойдут и для обшивки кровли и для изготовления калитки.

Следующие следом цифры указывают на высоту волны в миллиметрах. Чем выше этот показатель – тем жёстче предоставленный товар. Но ненужно быть максималистами и выбирать для ворот листы с подъёмом гофра в 75 мм. Все равно никакой нагрузки они нести не будут, а выглядят слишком уж рельефные листы не слишком красиво.

Последующее, как правило, дробное значение отвечает за толщину металла. В нашем случае это 0,7мм, хотя могло быть и на две десятых меньше.

Потом идет полезная ширина листа (1000 мм) и его длинна (1500 мм).

Сами мы приобрели металл с маркировкой

С18-0,5-1092-16 000

Этот довольно качественный листовой материал способный выдерживать значительные ветровые нагрузки. Но самое главное для меня была высота волны. По задумке она должны была находиться в пределах двух сантиметров.

Кроме этого был закуплен профиль сечениями 40×40, 40×20 и 20×20 мм. А также, две пары гаражных петель размером 26×128 мм, кровельные саморезы, прут непериодической арматуры, полтора метровый отрезок трубы с ровно таким же как у прута внутренним диаметром и шесть метров профильной трубы сечением 80×80 мм.

«Расходники», по типу абразивных кругов или электродов я не считаю, все-таки кое-какие запасы такого добра имелись и дома.

От разметки до опор

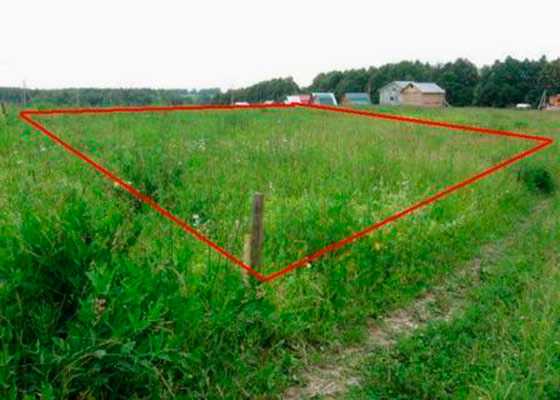

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Каркас

И снова суббота. За неделю бетонировка хотя и не набрала полную прочность, но с опорами вполне можно было работать. И первое что предстояло сделать так это металлическую рамку.

Для этого я отрезал два куска сорокового профиля длинною ровно по 1,68 метра и запилил их торцы под 45°.

Потом, выставил луч лазерного построителя плоскостей на 5 см выше земли и, ориентируясь на его, приварил к опорам только что подготовленные отрезки металла, но только с небольшим зазором. По науке он должен составлять 4-5 мм. Это как раз толщина двухсотого гвоздя. Именно через него, если признаться по правде, я и варил. Так проще.

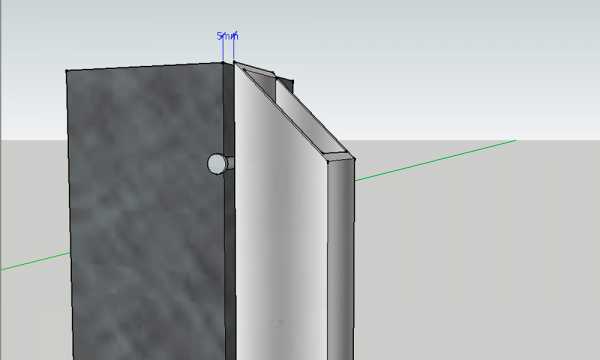

Дальше были поставлены на место гаражные петли. Их, чтобы не скрипели также принято варить на полтора два миллиметра выше металла. Я в качестве шаблона использовал кусок толстого картона, хотя можно кругом бочек и несколько витков алюминиевой проволоки намотать. Её также извлечь потом было бы не сложно.

Кстати, выставляются навесы строго по уровню. Притом, как относительно  опор, так и между собой. Смещение оси вращения быть недолжно иначе ворота их оторвут. Сказать по правде, монтаж петель — это довольно муторный процесс, который всегда отнимал у меня уйму времени. Вот и сегодня я извел на него часа полтора,  и лиш потом позволив себе отпраздновать эту маленькую победу бутылочкой холодного пива. Лето выдалось жарким, как никогда.

После небольшого перерыва работа вновь началась с рулетки. Было замерено расстояние между вертикально закреплённым профилем и по нему отрезано еще два куска сороковой профильной трубы.

Потом уже привычно запилил их торцы под 45° и приварил к уже установленным профилям, таким образом, формируя рамку.

Если вы хотите повторить мой опыт, то должны знать, что первой монтируется нижняя балка, так как ее проще поддомкратить посредине, устраняя, таким образом, провисание. И только потом верхняя. И вновь-таки с использованием какой-нибудь распорки. Профиль должен лежать строго в горизонтальной плоскости, без прогибов.

Вот только по условиям «задачи» нам нужна была не одна, а две рамки, ведь ворота предполагались двустворчатыми. Поэтому отступив от средины конструкции по 0,5 см противоположные стороны, мы вварили еще две вертикальные стойки. Кстати, без этой получившейся сантиметровой щели не обойтись.

Металл на солнышке имеет свойство расширяться, и если сойки поставить друг к другу вплотную, летом ворота могут заклинить.

Каждый из полученных прямоугольников был поделен пополам профилем 40×20 мм. Подробности на рисунке.

Также под верхней и над нижней балками я вварил двадцатый «квадрат».

Обратите внимание и серединный профиль и квадраты смещены внутрь будущего двора, формируя таким образом нишу для обшивного профиля. И еще один совет. Ни в коем случае нельзя варить квадраты к рамке сплошным швом, металл при таком подходе обязательно поведет.

Сам удивляюсь, как удается держать в голове сколько нюансов. Но вернемся к трудовому процессу.

Чтобы придать каркасу необходимую жёсткость мы вварили в него и раскосые. Лично я верю в силу своего сварного шва, а потому эти элементы направленны у нас сверху в низ, иначе имело бы смысл поставить раскосые снизу вверх. Но при этом нужно помнить, что металл таки лучше работает на разрыв чем на сжатие. А вот так все  это выглядело.

По сути, каркас под ворота практически готов и можно было бы разрезать его на две створки, но именно сейчас удобно поставить на ограду запор, тем более что в этом нет ничего сложного.

Приварил две трубки, продел в них металлический прут, и все  дела.

А вот теперь действительно пора.

Мы разделили болгаркой конструкцию на две створки. Поставили на открытые торцы профилей металлические галушки, удалили временные  прихваты и тщательно зачистили все сварные швы. Времени, если честно это потянуло до самого вечера. А потому красили мы рамку уже в потемках. Но все равно, малярку следовало закончить уже сегодня иначе и на этих выходных ворота бы не доделали.

На воскресение осталась самая простая задача,  ведь обшить профилем уже готовые створки не составило ни какого труда.  Всех дел там было ровно на полчаса, а остальное время мы провели на речке, обмывая отлично проделанную работу. Но об этом жёнам знать необязательно.

До свидания и до скорых встреч на страницах Сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Ворота из профлиста своими руками

03 ноября 2015

Просмотров: 1301

Если вы умеете пользоваться сварочным аппаратом и обладаете небольшими строительными навыками, то сможете смастерить ворота из профлиста своими руками, тем самым сэкономив определенную сумму денег на услугах специализированной бригады. Сегодня профилированный лист пользуется большой популярностью не только при строительстве ограждающих конструкций, но и при монтаже кровли, обшивке балконов, лоджий и т. п.

Рисунок 1. Схема распашных ворот из профлиста.

Это обусловлено тем, что данный материал имеет отличные эксплуатационные характеристики, небольшой вес и красивый внешний вид, особенно если украсить готовую конструкцию коваными элементами.

Преимущества ворот из профилированного листа

Профнастил прекрасно подходит для строительства забора и ворот на дачном участке. Его гофрированная поверхность придает конструкции повышенную жесткость и прочность, а защитное полимерное или пластизольное покрытие надежно уберегает металл от коррозии.

К преимуществам профлиста относятся:

Рисунок 2. Схема консольных ворот из профлиста.

1. Малый вес. В зависимости от толщины листов их вес составляет не более 7 кг/м². Это позволяет снизить финансовые расходы на доставку материала на строительную площадку, облегчить монтажные работы и использовать электроприводы небольшой мощности при оборудовании ворот автоматизированной системой управления.
2. Долговечность. По заверениям производителей, при правильной эксплуатации профнастил будет служить не менее 40 лет.
3. Влагостойкость. Полимерное или пластизольное покрытие, которым листы обрабатываются на этапе производства, надежно защищает металл от пагубного воздействия влаги.
4. Сопротивляемость УФ-излучению. Данный материал не выгорает на солнце, что позволяет сохранить его привлекательный вид на долгое время.
5. Небольшая стоимость. На сегодняшний день профилированный лист является одним из самых доступных стройматериалов, чем и привлекает многих пользователей. И хотя по некоторым художественным показателям ворота и калитка из профнастила несколько уступают деревянным и кованым изделиям, однако функциональность металлических конструкций полностью перекрывает их несколько однотипный внешний вид.

Разновидности ворот из профлиста

По конструктивным особенностям ворота из профнастила своими руками подразделяются на:

• распашные;
• консольные (выдвижные).

Рисунок 3. Схема монтажа столбов ворот.

Распашные ворота являются самыми простыми и дешевыми в монтаже, поэтому для ограждения дачных участков они устанавливаются чаще других видов. Конструктивно они состоят из двух створок, навешиваемых на вертикальные опоры с помощью цилиндрических петель, и калитки, которая может быть вмонтирована непосредственно в одну из створок или размещаться отдельно (рис. 1).

Распашные изделия не нуждаются в заливке ленточного фундамента. Для их возведения используется столбчатое основание под опорные столбы. Сделать такой фундамент сможет каждый, так как для этого потребуется только пробурить 2-3 лунки в земле и залить их цементно-песчаным раствором. Единственный недостаток распашных ворот заключается в том, что для открытия створок необходимо достаточно много свободного места.

Консольные ворота имеют более сложную конструкцию и стоят дороже первого вида. Они состоят из одной или двух створок, направляющего рельса и противовеса (рис. 2). В процессе открытия/закрытия створки двигаются по направляющему рельсу с помощью роликовых кареток. При правильном монтаже и нормальной эксплуатации такая система способна выдержать более 30000 рабочих циклов, что составляет не менее 10 лет.

Основным недостатком консольных ворот является необходимость заливки специального П-образного армированного фундамента, который без специальных навыков и умений очень сложно сделать своими руками. Поэтому выдвижные конструкции на дачных участках используются крайне редко.

Выбор профнастила для ворот и калитки

Маркировка и применение профнастила.

При покупке металлических листов для возведения ворот следует обращать внимание на их маркировку и тип защитного покрытия. От первого параметра будут зависеть прочность и надежность конструкции, а от второго — защищенность от негативного воздействия внешней среды. Разные марки профнастила отличаются между собой толщиной металла, а также высотой и формой ребер. Именно они и определяют жесткость материала. Сегодня на рынке стройматериалов профнастил представлен следующими марками:

• С (стеновой) — используется для отделки вертикальных поверхностей;
• Н (несущий) — из него строят массивные ангары и делают кровлю;
• НС (универсальный) — его можно применять как для перекрытия крыш, так и для конструирования ограждений.

Для ворот и калитки оптимальным по цене и качеству является материал марки «С» с высотой ребер 8 или 10 мм (С8, С10). При этом толщина листа должна составлять не менее 0,5 мм. Рекомендуемая толщина — 0,7 мм. Конечно, можно использовать и более толстые листы, однако они будут стоить дороже. По типу защитного покрытия профлист делится на:

• оцинкованный — самый дешевый материал, обладающий не самыми высокими показателями влагозащищенности;
• полимерный — наиболее популярный тип, который прекрасно противостоит атмосферным явлениям и имеет приемлемую цену;
• пластизольный — характеризуется высоким уровнем влагостойкости и хорошей сопротивляемостью механическим повреждениям, однако имеет высокую стоимость, которая не каждому будет по карману.

Подготовительные работы

Размеры профлиста.

Любой строительный процесс начинается с подготовительных мероприятий. И конструирование ворот в этом плане не является исключением. Первым делом составляется схема будущего сооружения (рис. 3), на которой указываются все требуемые для строительства данные: размеры ворот и калитки, глубина залегания фундамента под опоры, сечение металлопрофиля для каркаса, столбов и т. п. При этом нужно решить, будет монтироваться встроенная или отдельная калитка. Во втором случае можно сделать два чертежа: один — для ворот, а второй — для калитки.

После того как чертеж готов, можно посчитать, сколько материалов потребуется для выполнения поставленной задачи. Для строительства ворот и калитки из профнастила своими руками следует приготовить некоторые инструменты и материалы:

• дисковую пилу или угловую шлифовальную машинку с абразивным кругом;
• сварочный аппарат;
• электрическую дрель;
• заклепочник или шуруповерт;
• ручную трамбовку;
• садовый бур;
• лопату;
• уровень, отвес, рулетку;
• профнастил;
• металлопрофиль для столбов и каркаса;
• замок для калитки;
• засов для ворот;
• петли;
• цементно-песчаную смесь;
• заклепки или шестигранные шурупы с уплотнителем.

Инструменты для монтажа ворот.

Высота будущей конструкции должна быть такой же, что и размер по вертикали забора, который установлен на дачном участке. Например, если высота ограждения составляет 180 см, то и ворота должны быть высотой 180 см. Ширина створок может быть любой, однако оптимальным вариантом для ворот является ширина 400 см, то есть размер одной створки будет составлять 200 см. В этом случае ворота будут удобными для заезда автомобиля и на них не будут воздействовать чрезмерные ветровые нагрузки. Ширина калитки должна быть такой, чтобы через нее было удобно ходить (100-110 см).

В качестве вертикальных опор применяются профильные трубы сечением 100х100 см, для сборки каркаса — металлопрофиль сечением 20х40 мм, а для дополнительных вертикальных распорок — трубы сечением 10х20 см. При этом длина каждого столба для ворот высотой 180-200 см должна быть не менее 300 см, так как 100 см опоры будет находиться в земле.

Установка столбов

Подготовив все необходимые инструменты и материалы, а также разметив место установки ворот, можно переходить к установке столбов. Для этого в отмеченных местах с помощью садового бура и лопаты роются две лунки глубиной около 120-140 см и сечением 20 см. После этого дно ям засыпается слоем песка толщиной 20 см и тщательно трамбуется ручной трамбовкой. Таким способом создается дренажная система для отвода дождевой воды.

На следующем этапе в лунки опускаются столбы, с помощью строительного уровня и отвеса добиваются их вертикальной ровности, после чего они заливаются подготовленным цементно-песчаным раствором.

Для лучшей устойчивости опор к их нижним концам можно приварить по одной металлической пластине 15х15 см.

После того как бетон затвердеет (не менее 48 часов), к столбам можно приваривать петли для навешивания ворот. Петли на обоих столбах должны находиться на одинаковом расстоянии от земли. При этом места их крепления следует рассчитать таким образом, чтобы расстояние от нижнего среза ворот до земли равнялось 25-35 см. Здесь нужно быть очень внимательными и точными, так как даже малейшее отклонение в размерах приведет к перекосу створок.

Сборка каркаса и монтаж профлиста

Сборка каркаса осуществляется поочередно, то есть сначала конструируется одна створка ворот, а затем — другая. Первым делом нужно подготовить идеально ровную горизонтальную площадку, на которой будут проходить сварочные работы.

Правильное крепление профлиста на забор.

Если площадка будет иметь уклон, то это отрицательно скажется на ровности каркаса. Далее металлопрофиль болгаркой с абразивным кругом разрезается на требуемое количество заготовок, после чего они разлаживаются на площадке согласно выбранной схеме и схватываются сварочным аппаратом. Затем проверяется их ровность с помощью уровня и уголка. Если отклонений нет, то каркас сваривается окончательно.

В створке, в которой по схеме находится калитка, нужно сделать внутренний каркас, к которому она будет крепиться. В качестве креплений используются те же петли, что и для ворот. Крепить замок к калитке можно до обшивки ворот профнастилом или после данной процедуры. Здесь принципиальной разницы нет. Главное, после обшивки правильно вырезать в листе отверстие под ключ. Это можно сделать с помощью электродрели.

После сборки каркаса к средней распорке следует приварить засов для ворот, а к боковым ребрам — вторую часть петель. Места их установки должны совпадать с петлями на столбах. Затем к каркасу крепятся профилированные листы.

В качестве крепежных элементов можно использовать шурупы с шестигранной головкой и резиновым уплотнителем или заклепки.

Выбор того или иного варианта зависит от того, какой инструмент вы имеете в домашнем хозяйстве. На последнем этапе работ ворота навешиваются на вертикальные опоры. Чтобы со временем влага не повредила металлический каркас, все сварочные места необходимо тщательно обработать наждачным кругом, а затем весь каркас покрасить в выбранный цвет или обработать антикоррозийным составом.

Произвести монтаж ворот из профилированного листа на дачном участке вполне можно своими руками. Главное — это правильно создать схему будущей конструкции и четко следовать всем инструкциям и рекомендациям.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

dizainlandshafta.ru

Ворота и калитка из профнастила: как сделать своими руками

Профнастил — доступный и универсальный материал. С его помощью можно покрыть крышу, обшить забор или ворота и даже наскоро соорудить гараж, туалет или летний душ. С профнастилом легко работать, поэтому применить его в строительстве на своем дачном участке может каждый. Сегодня мы подробно расскажем как делаются ворота и калитка из профнастила.

Ворота и калитка из профнастила. Выбираем профлист.

Профнастил бывает разный по своему предназначению: кровельный, стеновой и несущий. Мы не будем перечислять здесь все его типы и разновидности — этого хватило бы на отдельную статью, да и не обязательно так глубоко в этом разбираться, чтобы воспользоваться этим материалом для обшивки ворот или калитки.

Достаточно знать, что чаще всего на витринах строительных магазинов профнастил обозначен буквой (иногда двумя) и числом. Буква означает тип профиля, а число — его высоту в миллиметрах.

Например, обозначение «С10» означает профнастил простого волнистого профиля с высотой волны 10мм.

Именно его чаще всего применяют для возведения заборов и обшивки въездных ворот и калиток. При этом лист бывает различной толщины. Конечно, чем толще лист, тем он жестче, однако едва ли есть смысл гнаться за большой жесткостью листа, ведь жесткость створки ворот или калитки обеспечивается каркасом.

Также следует обратить внимание на длину и ширину листа — выбирайте тот профнастил, который наилучшим образом подходит вам по размеру, чтобы минимизировать количество отходов. Для ворот и калиток лучше выбрать профнастил с полимерным покрытием: оно предохраняет лист от коррозии и имеет привлекательный внешний вид. Не стоит брать для этих целей оцинкованный профлист. Он дешевле, но он будет сильно отсвечивать на солнце, что не понравится ни вам, ни вашим соседям.

Делаем раму для ворот и калитки из профнастила.

В первую очередь следует определиться с материалом рамы. Если вы владеете сваркой, то лучше сварить раму из металла: такие ворота будут надежнее и долговечнее, к тому же они не просядут со временем.

Конструкция на схеме сверху проверена временем и применяется многими мастерами, которые профессионально занимаются металлоконструкциями.

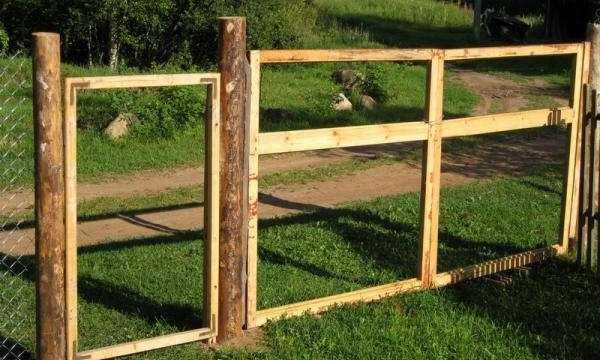

Если металл — не ваша стихия, то в принципе раму для ворот или калитки из профнастила можно сделать из дерева. Если ворота будут не большие, то постарайтесь сделать раму как можно более легкой.

Дополнительную жесткость ей можно придать с помощью металлических уголков.

Для максимальной прочности комбинируйте накладные уголки с обычными.

Однако, если ширина ворот будет более трех метров, то стоит добавить дополнительные перекладины и распорки, чтобы сделать створки более жесткими.

Независимо от того, металлическая у вас рама или деревянная, ее необходимо защитить от воздействия окружающей среды соответствующими средствами.

Для металла это может быть антикоррозийная грунтовка или краска, желательно хотя бы в два слоя.

Для дерева — краска, лак или олифа, а также антисептик для древесины.

Ворота и калитка из профнастила. Обшиваем каркас.

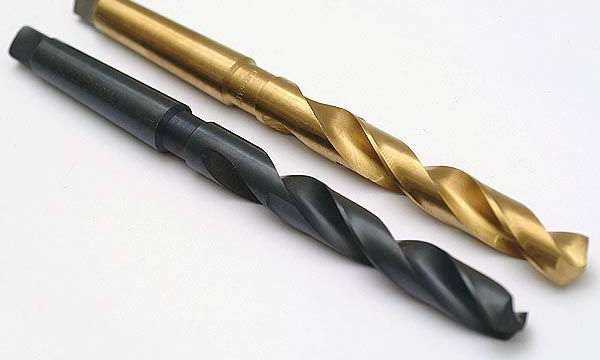

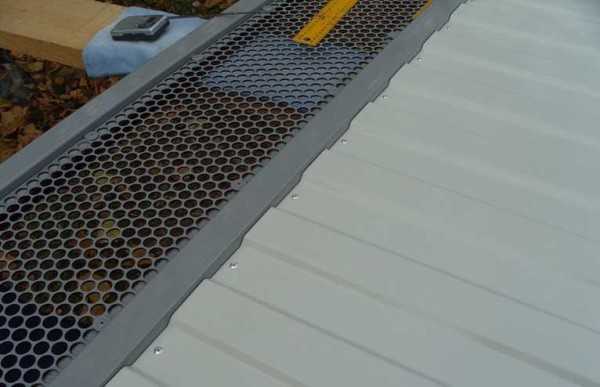

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

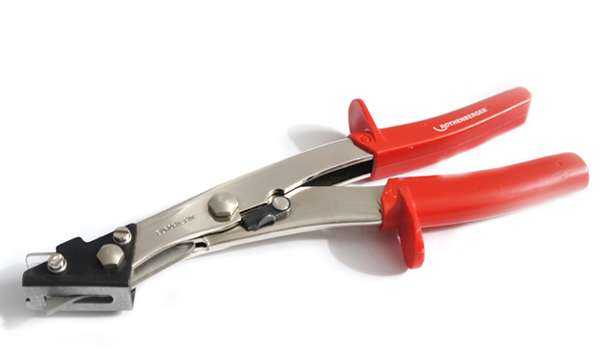

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

idealsad.com
