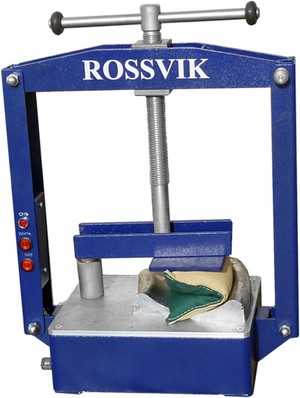

Вулканизатор ROSSVIK 1M.

2 г. назад

В данной части рассказывается об устройстве самодельного вулканизатора. Работа будет во второй части....

2 г. назад

Покупал тут: https://goo.gl/LiV1oj и https://goo.gl/6CeSRU Тут больше размер: https://goo.gl/PDbE3J и https://goo.gl/Z5PSt6 Тут разные наборы: https://goo...

11 мес. назад

Переделываем косметический ремонт шины, ранее сделанный на обычном вулканизаторе вроде ТП-1 от компании...

6 г. назад

http://www.drive2.ru/cars/selfmade/valt/journal/4062246863888674552/

3 г. назад

за мат, коменты не по теме и политику бан навсегда!

2 г. назад

Делаем ножки для чемодана из сырой резины. Формовка. вулканизация. Технический фен https://goo.gl/dQewSs Мой канал...

2 г. назад

самодельные вулканизаторы.

2 г. назад

В этом видео мы покажем как работат наш самодельный вулканизатор.

2 г. назад

Самодельный, компактный, ручной, домашний, удобный шиномонтаж. Принцип действия.

5 г. назад

ремонт бокового пореза при помощи вулканизатора ОЛКО-1 который разработан для ремонта боковых повреждений...

turprikol.com

конструкция, принцип работы и варианты изготовления своими руками

Наверное, каждый водитель хоть раз сталкивался с проблемой проколотых шин. Самый простой вариант устранения такой поломки – обращение в шиномонтажную мастерскую. Но, если такой сервис находится не близко, или услугой приходиться пользоваться достаточно часто, что выливается в солидную сумму, проколотую шину можно залатать своими руками, применив для этого специальное приспособление.

Камеры автомобиля, мотоцикла и велосипеда поможет отремонтировать самодельный вулканизатор. Тем, кто заинтересовался таким инструментом, рекомендуется изучить статью, в которой подробно описаны варианты его изготовления.

Как работает вулканизатор?

При монтажных работах незаменимым устройством является вулканизатор. С его помощью целостность покрышки восстанавливается таким образом, что эксплуатировать ее можно будет еще длительное время.

Конструкция вулканизатора

Основу устройства составляет лежащая на двух горизонтальных широких швеллерах плита размером 200х400х20 мм. По ее бокам вертикально устанавливаются стойки из швеллера №65, и крепятся с помощью сварки. К этим стойкам болтами присоединяется «коромысло». Через его центр проходит зафиксированный торцевым зажимом прижимной винт. Снизу вулканизатора находится нагревательный элемент.

Принцип работы оборудования

Использовать вулканизатор достаточно просто, так как в его принципе работы нет ничего сложного.

  1. При помощи специального нагревательного элемента подготавливается поврежденная поверхность покрышки.
  2. На место прокола накладывается закладка из каучука.
  3. Сцепление заплатки и шин обеспечивается воздействием высоких температур.

В результате создается неразрывное прочное соединение, которое позволяет полноценно использовать покрышку.

Оптимальная температура для укрепления сырой резины – 147 градусов. При температуре свыше 150 градусов каучук начинает разрушиться, а 160 градусов – это критическая температура для резины, при которой она начинает обугливаться.

Однако камеру в вулканизаторе держать долго нельзя даже при оптимальных 147 градусах. Для того чтобы заплатка держалась крепко и качественно, обычно хватает 8–10 минут.

Правила ремонта камер

Прежде чем наложить на камеру заплатку, ее необходимо тщательно подготовить:

  1. Для удаления с поверхности камер загрязнений и шероховатостей, ее поврежденные места зачищаются наждачной бумагой или камешком.
  2. Обтачивать порезы необходимо так, чтобы во время ремонта их противоположные края не соприкасались. Это объясняется тем, что во время движения края будут тереться друг об друга, вследствие чего наложенная латка быстро оторвется.
  3. Заплату нужно вырезать таких размеров, чтобы она могла закрыть порез или прокол с напуском не менее 2 см. Форму латка может иметь любую.

Варианты изготовления вулканизаторов

Для устранения проколов шин в домашних условиях можно с минимальными затратами сделать несколько видов вулканизаторов. Своими руками их изготовить несложно, главное выбрать подходящую конструкцию.

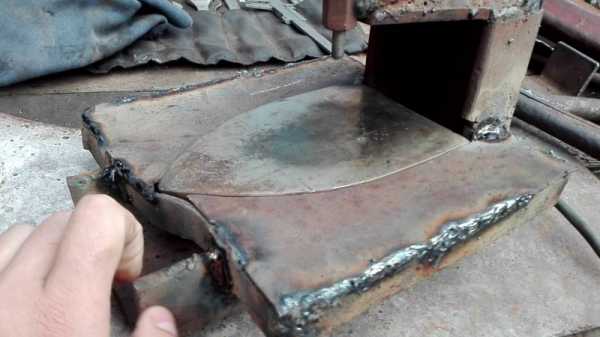

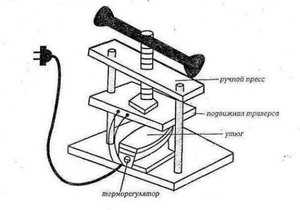

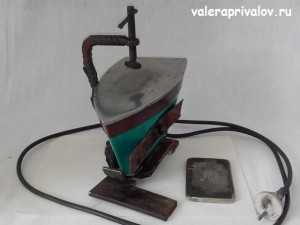

Вулканизатор из утюга

Это один из самых распространенных вариантов самодельного оборудования для ремонта шин.

Инструкция по изготовлению:

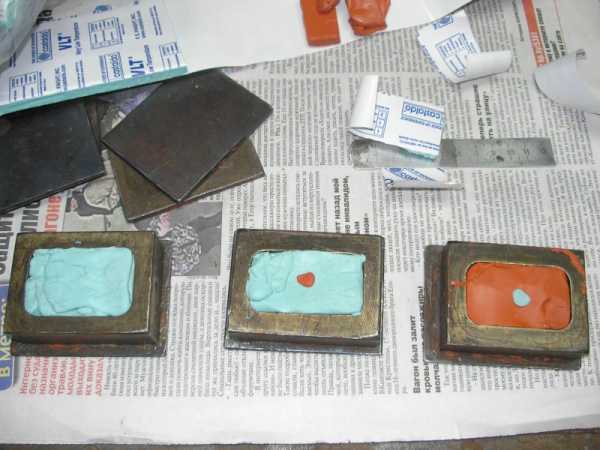

  1. Из стальных пластин толщиной в 40х60 мм и 6х8 мм делается пресс-форма.
  2. Чтобы края пластин не врезались в резину, их рекомендуется сточить.
  3. По углам пластин просверлить отверстия с резьбой М4.
  4. С помощью винтов половины стянуть между собой.

Если предполагается ремонтировать элементы каких-то сложных конструкций, то пластинам необходимо будет придать соответствующую форму.

Чтобы с помощью такого вулканизатора изделия ремонтируются следующим образом:

  • обрабатываемое место срезается под углом в 45 градусов и обезжиривается легким бензином;
  • из сырой резины вырезается заплатка и накладывается на ремонтируемое место;
  • все элементы вкладываются в пресс форму и туго стягиваются винтами;
  • на разогретый утюг пресс-форма ставится так, чтобы ее нижняя половина касалась нагревательной поверхности утюга;
  • таким образом элементы нагреваются в течение 10–15 минут.

Ремонтируя изделие, необходимо следить, что резина не касалась нагретого утюга.

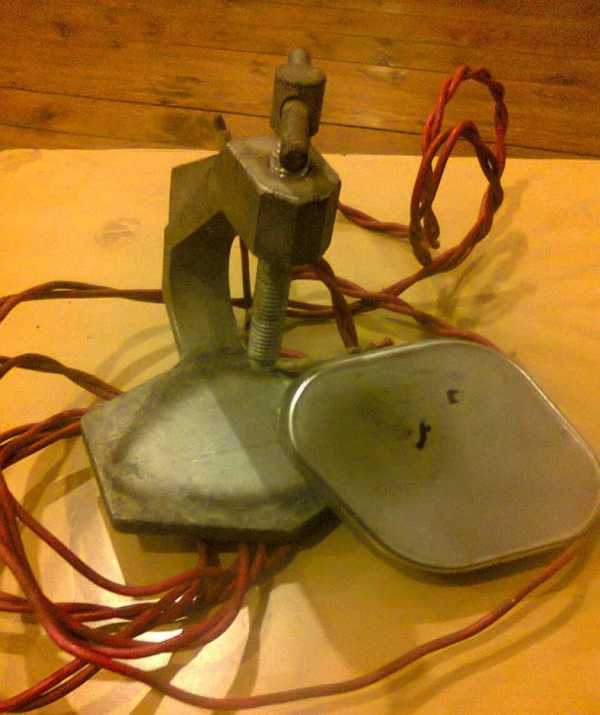

Оборудование из электроплитки и струбцины

Для изготовления такого вулканизатора своими руками, следует подобрать бытовую электрическую плитку с открытой спиралью.

  1. С помощью сварки из железа толщиной в 5 мм по размерам керамического основания плитки изготавливается корпус нагревателя.
  2. К стенкам корпуса приваривается струбцина и четыре ножки из прутка.
  3. В основание устройства монтируется керамический элемент со спиралью. Для того чтобы спираль не контактировала с металлом, на нее рекомендуется положить прокладку из асбестового листа.
  4. Снизу электрический обогреватель закрывается железной крышкой, которая крепится двумя болтами.
  5. Около струбцины сверху основания устанавливается биметаллический терморегулятор. В сборе с сигнальной лампой и ее сопротивлением его можно взять от обычного утюга.

Электрическая схема такого оборудования аналогична схеме утюга. Температура его поверхности контролируется термометром, а регулятор настраивается на отключение нагревательного элемента при достижении им температуры в 140–150 градусов. При этом сигнальная лампочка должна погаснуть. Продолжительность нагрева прибора будет зависеть от мощности установленной спирали.

Вулканизатор своими руками для устранения неприятностей в пути

С помощью поршня от двигателя автомобиля или мотоцикла можно сделать оборудование, которое для своей работы не будет требовать электроэнергию. Для него достаточно всего лишь 40-50 грамм бензина.

Для изготовления вулканизатора понадобится подготовить:

  • основание устройства;
  • отверстие под болты;
  • отверстие под саморезы;
  • гайки;
  • саморезы;
  • поршень;
  • балку;
  • болты из металлического стержня диаметром в 12 мм.

Основание для оборудования лучше всего выполнять из дерева, так как оно не препятствует хорошему прогреву резины.

  1. Болты вставить в отверстия и, чтобы они не проворачивались, закрепить саморезами.
  2. Выполненные из металлического стержня болты должны иметь с одного конца нарезанную резьбу М12, а с другого – шайбу.
  3. Со стороны резьбы на болты надевается балка, которая гайками будет прижимать поршень к основанию.

Конструкция и использованные материалы такого вулканизатора могут быть изменены, важен лишь принцип его действия.

Перед ремонтом камеры с помощью выполненного оборудования в первую очередь необходимо зачистить и протереть чистым бензином повреждение. После этого

из сырой резины вырезается заплата, устанавливается на нужное место и накрывается куском газеты. Сверху ставится поршень, который с помощью закручивающихся гаек прижимается рейкой.

В поршень заливается бензин, в который опускается небольшой кусок ветоши. После этого бензин нужно поджечь и подождать пока он весь сгорит. Как только поршень полностью остынет, его можно снимать.

Поврежденная камера отремонтирована и выглядит так, как будто заплатку ставили с помощью обыкновенного вулканизатора.

Сделанные своими руками вулканизаторы подойдут для ремонта мото- и авто- покрышек, грелок, надувных матрасов и других резиновых изделий. Самое главное при этом соблюдать правила ремонта камер и инструкцию по применению самодельного оборудования.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Вулканизатор своими руками - 120 фото установки и проектирования самодельных устрйоств

Прокол шин в автомобиле случался практически с каждым его владельцем. Многие немедленно отправлялись в шиномонтажную мастерскую, но если вы находитесь за городом, вдали от сервисного центра, и с вами такое случается регулярно, что стоит недешево, то стоит устранить поломку собственными силами. Для этого у вас должны быть специальные материалы.

Вулканизатор, сделанный собственным силами, поможет залатать повреждение камеры и в автомобиле, и в велосипеде, и в мотоцикле. Наша статья поможет вам соорудить это приспособление своими руками, а фото вулканизатора – более детально его рассмотреть.

В чем же принцип действия этого приспособления? Вулканизатор просто незаменим при восстановлении целостности шин, к тому же после этого срок их эксплуатации значительно продлевается.

Краткое содержимое статьи:

Конструкция устройства

Главным элементом является основа, в состав которой входит плита 200х400х20 мм, расположенная поверх горизонтально уложенных швеллеров достаточной ширины.


По бокам от неё в вертикальном положении располагаются стойки (швеллер No 65), которые надежно фиксируются при помощи обычной сварки.

К боковым вертикалям приделывается дуга, через центр которой проходит прижимной винт, закрепленный зажимом с торца. Нижняя часть вулканизатора оснащается элементом нагрева.

Принцип действия

Эксплуатация вулканизатора очень проста, так как устройство несложное. Используя нагревательный прибор, производится предварительная подготовка поврежденной части. Затем поверх места прокола накладывается каучуковая латка.

Благодаря высокой температуре происходит сцепление двух элементов: камеры и накладки. В итоге образуется крепкое и прочное сцепление, что дает новую и более продолжительную жизнь покрышке.

Укрепить сырую резиновую камеру возможно при температуре 147 град., при более высокой температуре (от 150 град.) происходит разрушение резинового материала, а при 160 град. – резина попросту превратиться в угли.


Но не стоит держать резиновую покрышку в вулканизаторе слишком долго, достаточно около 8 или 10 минут.

Особенности ремонта покрышек

Чтобы ремонт покрышки был качественным, нужно вначале произвести подготовительные работы:

  • при помощи наждачной бумаги или камня необходимо произвести зачистку поврежденной поверхности, это удалит загрязнения и неровности;
  • обточить порезы следует осторожно, не давая противоположным краям возможности соприкосновения, чтобы избежать трения их друг о друга, из-за чего может оторваться наложенная заплатка;
  • размеры заплатки должны быть оптимальными и полностью покрывать поврежденное место с небольшим напуском около 2 см. Конфигурация заплатки может быть различной.

Как сделать вулканизатор своими руками

Сделать вулканизатор в домашних условиях вполне возможно, и даже в нескольких вариациях, к тому же затраты при этом будут минимальными. Вначале стоит выбрать подходящий вариант конструкции будущего приспособления.


Сделать устройство из обычного утюга, пожалуй, наиболее известный вариант изготовления своими силами.

Для осуществления этого необходимо:

  • заготовить пресс-форму из двух стальных пластин размером 40х60 мм или 6х8 мм;
  • края пластин необходимо сточить, чтобы избежать их врезания в резиновую поверхность шин;
  • используя резьбу М4 просверлить отверстия в углах пластин;
  • винтами стянуть сразу две пластины одновременно при помощи винтов;
  • для ремонта необычных конструкций шин пластинам придают нужную конфигурацию.

Сам процесс ремонта будет выглядеть так:

  • в месте повреждения делается срез под наклоном 45 град. и при помощи бензина обезжиривается;
  • заготавливается резиновая заплатка и покрывает место восстановления;
  • все детали укладываются в формовочный пресс и жестко сжимаются винтами;
  • пресс-форма устанавливается на разогретою поверхность утюга, при этом соприкасаясь с ней нижней частью;
  • в течение 10-15 мин. происходит нагрев элементов;
  • обязательно следите за тем, чтобы резина не соприкасалась с утюгом.Вулканизаторы, изготовленные собственными руками, можно реально использовать на практике, ремонтируя поврежденные покрышки и не только. При этом важно соблюдать технику безопасности, инструкцию по ремонту и использованию устройства.

Фото вулканизатора своими руками

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

как завулканизировать камеру сырой резиной при помощи самодельного вулканизатора

Для того чтобы отремонтировать спустившее колесо велосипеда или автомобиля, нужен вулканизатор для камер. Прибор можно приобрести в магазине или изготовить своими руками. В качестве материала заплаты используется сырая резина. Она представляет собой резиновые листы, покрытые полиэтиленовой пленкой с обеих сторон. Благодаря пластичности, под давлением и действием высоких температур идет ее спайка с камерой.

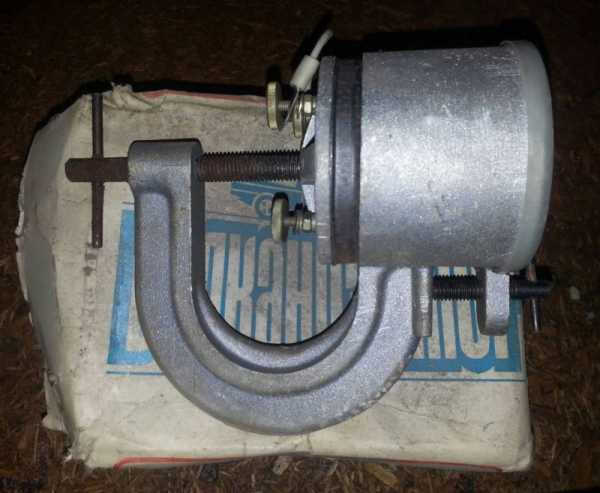

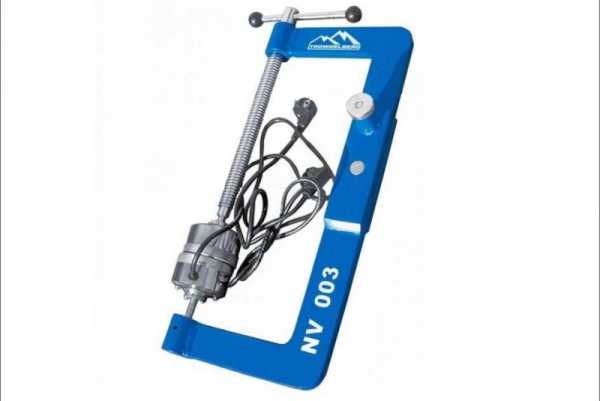

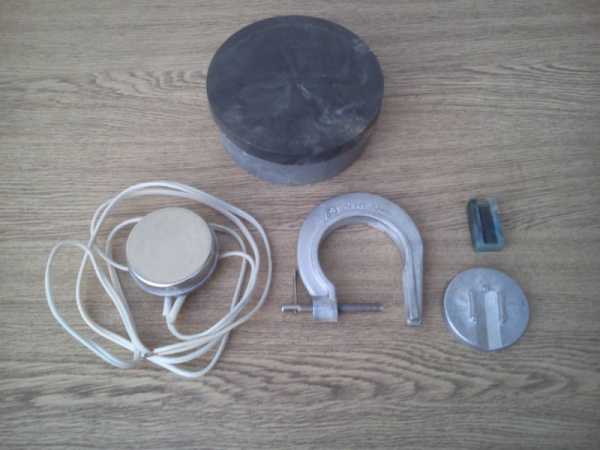

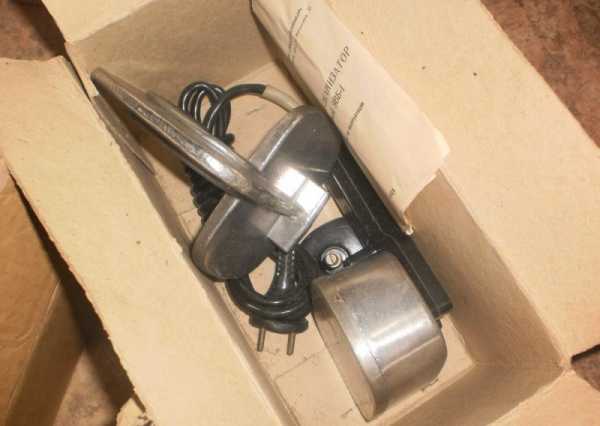

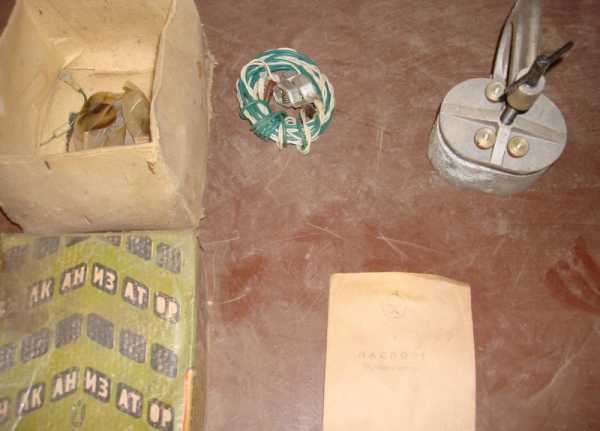

Особенности электрического вулканизатора

Вулканизатор электрический — это бытовой прибор, с помощью которого ведется ремонт камер. Состоит он из 2 круглых элементов. Камера помещается между ними и зажимается струбциной. Прибор подключается к напряжению 220 В.

Существуют электрические автомобильные вулканизаторы. Еще они называются дорожными. Принцип действия у них тот же. Единственное отличие заключается в том, что напряжение на клеммы подается 12 В. Для этого используется машинный аккумулятор.

Вулканизация камеры сырой резиной

Процесс вулканизации велокамеры ведется по следующему принципу:

  1. Подготавливается место в камере, где находится отверстие.
  2. На это место накладывается сырая резина.
  3. Нагретым прессом ведется сдавливание.

Температура разогрева сырой резины составляет 147 градусов. Если поднять ее до 150, она разрушится, а при 160 начнется процесс обугливания. Время выдержки — 8−10 минут.

Инструкция по вулканизации камеры в домашних условиях состоит из следующих этапов:

  1. При помощи наждачной бумаги зачищается месторасположение отверстия. Для этой цели допускается использование абразивного камня.
  2. Из сырой резины вырезается заплата, как правило, круглой формы. Ее размеры должны перекрывать отверстие не меньше, чем на 2 см.
  3. Сырая резина окунается в бензин и накладывается на отверстие в камере.
  4. На резину кладется бумага, чтобы она не пристала к вулканизатору.
  5. Сверху устанавливается элемент вулканизатора со спиралью, а снизу подкладка.
  6. Струбциной ведется прижим.
  7. На клеммы подается напряжение.
  8. Варка происходит в течение 8−10 минут.
  9. Прибор отключается.
  10. Струбцина не снимается до тех пор, пока прибор и камера не остынут.

После снятия место соединения выглядит как единое целое.

Создание приспособления из утюга

Вулканизатор для ремонта шин своими руками можно изготовить из утюга.

Сделать это можно следующим образом:

  1. Берется 2 стальные пластины толщиной 8 мм и габаритами 40×60 мм. Они будут использоваться в качестве пресса.
  2. Со всех краев снимается фаска, чтобы острая кромка не порезала резину.
  3. В одной пластине по углам сверлятся 4 отверстия, и нарезается резьба М12. Во второй — в этих же 4 местах, отверстия диаметром 13 мм.
  4. Обе половинки стягиваются болтами.

Пользоваться станком можно в таком порядке:

  1. Ведется обработка поврежденного места камеры.
  2. Из сырой резины вырезается заплата, смачивается в бензине и накладывается на дырку.
  3. Камера с наложенной на нее заплатой вкладывается в пресс-форму и зажимается болтами.
  4. Снизу располагается утюг, и на него устанавливается пресс-форма. Важно, чтобы в нижней части произошло их соприкосновение.
  5. Утюг разогревается в течение 10 15 минут.

При вулканизации нужно следить, чтобы резинные части не касались нагретого утюга.

Самодельное устройство из электроплитки

Самодельный вулканизатор можно сделать из электроплитки. Для этого подбирается старый прибор с открытой спиралью.

Порядок изготовления следующий:

  1. Изготавливается корпус нагревателя. Для этого берется лист металла толщиной 5 мм.
  2. При помощи сварки корпус формируется по размеру керамического основания плитки.
  3. Снизу приваривается ножки из прутка, а сбоку струбцина.
  4. Укладывается лист асбеста, а сверху керамическое основание плитки со спиралью.
  5. Обогреватель закрывается крышкой из металла, которая притягивается болтами.
  6. Из утюга снимается терморегулятор и крепится около струбцины.

Процесс вулканизации ничем не отличается от работы с использованием утюга. В этом случае нагреватель автоматически отключает спираль при достижении температуры 147 градусов.

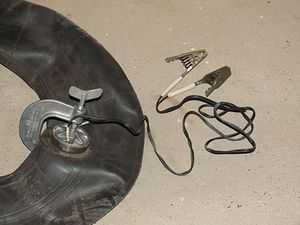

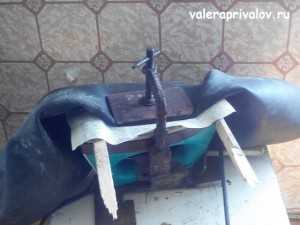

Механизм из поршня

В качестве элемента конструкции используется поршень от машины или мотоцикла. Такому вулканизатору не нужна электроэнергия. Для этого требуется запас 50 г бензина.

Порядок изготовления:

  1. Из дерева выпиливается основание. Древесина не препятствует прогреву резины.
  2. Из металла изготавливается балка, толщиной 10 мм.
  3. В деревянном основании и балке по краям сверлятся 2 отверстия под болты М12.

На деревянную планку ставится камера с заплаткой. Сверху помещается цилиндр, заполненный бензином. И вся конструкция стягивается болтами. Бензин поджигается. После его прогорания дается время на остужение. А затем разбирается.

Вулканизатор — очень важный прибор для автомобилиста. Особенно он необходим в дороге в случае непредвиденной ситуации. В домашних условиях нет смысла делать дорогостоящую покупку. Поскольку изготовить такое приспособление можно из отслуживших свой срок приборов.

obrabotkametalla.info

как завулканизировать камеру сырой резиной при помощи самодельного вулканизатора

Для того чтобы отремонтировать спустившее колесо велосипеда или автомобиля, нужен вулканизатор для камер. Прибор можно приобрести в магазине или изготовить своими руками. В качестве материала заплаты используется сырая резина. Она представляет собой резиновые листы, покрытые полиэтиленовой пленкой с обеих сторон. Благодаря пластичности, под давлением и действием высоких температур идет ее спайка с камерой.

Особенности электрического вулканизатора

Вулканизатор электрический — это бытовой прибор, с помощью которого ведется ремонт камер. Состоит он из 2 круглых элементов. Камера помещается между ними и зажимается струбциной. Прибор подключается к напряжению 220 В.

Существуют электрические автомобильные вулканизаторы. Еще они называются дорожными. Принцип действия у них тот же. Единственное отличие заключается в том, что напряжение на клеммы подается 12 В. Для этого используется машинный аккумулятор.

Вулканизация камеры сырой резиной

Процесс вулканизации велокамеры ведется по следующему принципу:

  1. Подготавливается место в камере, где находится отверстие.
  2. На это место накладывается сырая резина.
  3. Нагретым прессом ведется сдавливание.

Температура разогрева сырой резины составляет 147 градусов. Если поднять ее до 150, она разрушится, а при 160 начнется процесс обугливания. Время выдержки — 8−10 минут.

Инструкция по вулканизации камеры в домашних условиях состоит из следующих этапов:

  1. При помощи наждачной бумаги зачищается месторасположение отверстия. Для этой цели допускается использование абразивного камня.
  2. Из сырой резины вырезается заплата, как правило, круглой формы. Ее размеры должны перекрывать отверстие не меньше, чем на 2 см.
  3. Сырая резина окунается в бензин и накладывается на отверстие в камере.
  4. На резину кладется бумага, чтобы она не пристала к вулканизатору.
  5. Сверху устанавливается элемент вулканизатора со спиралью, а снизу подкладка.
  6. Струбциной ведется прижим.
  7. На клеммы подается напряжение.
  8. Варка происходит в течение 8−10 минут.
  9. Прибор отключается.
  10. Струбцина не снимается до тех пор, пока прибор и камера не остынут.

После снятия место соединения выглядит как единое целое.

Создание приспособления из утюга

Вулканизатор для ремонта шин своими руками можно изготовить из утюга.

Сделать это можно следующим образом:

  1. Берется 2 стальные пластины толщиной 8 мм и габаритами 40×60 мм. Они будут использоваться в качестве пресса.
  2. Со всех краев снимается фаска, чтобы острая кромка не порезала резину.
  3. В одной пластине по углам сверлятся 4 отверстия, и нарезается резьба М12. Во второй — в этих же 4 местах, отверстия диаметром 13 мм.
  4. Обе половинки стягиваются болтами.

Пользоваться станком можно в таком порядке:

  1. Ведется обработка поврежденного места камеры.
  2. Из сырой резины вырезается заплата, смачивается в бензине и накладывается на дырку.
  3. Камера с наложенной на нее заплатой вкладывается в пресс-форму и зажимается болтами.
  4. Снизу располагается утюг, и на него устанавливается пресс-форма. Важно, чтобы в нижней части произошло их соприкосновение.
  5. Утюг разогревается в течение 10 15 минут.

При вулканизации нужно следить, чтобы резинные части не касались нагретого утюга.

Самодельное устройство из электроплитки

Самодельный вулканизатор можно сделать из электроплитки. Для этого подбирается старый прибор с открытой спиралью.

Порядок изготовления следующий:

  1. Изготавливается корпус нагревателя. Для этого берется лист металла толщиной 5 мм.
  2. При помощи сварки корпус формируется по размеру керамического основания плитки.
  3. Снизу приваривается ножки из прутка, а сбоку струбцина.
  4. Укладывается лист асбеста, а сверху керамическое основание плитки со спиралью.
  5. Обогреватель закрывается крышкой из металла, которая притягивается болтами.
  6. Из утюга снимается терморегулятор и крепится около струбцины.

Процесс вулканизации ничем не отличается от работы с использованием утюга. В этом случае нагреватель автоматически отключает спираль при достижении температуры 147 градусов.

Механизм из поршня

В качестве элемента конструкции используется поршень от машины или мотоцикла. Такому вулканизатору не нужна электроэнергия. Для этого требуется запас 50 г бензина.

Порядок изготовления:

  1. Из дерева выпиливается основание. Древесина не препятствует прогреву резины.
  2. Из металла изготавливается балка, толщиной 10 мм.
  3. В деревянном основании и балке по краям сверлятся 2 отверстия под болты М12.

На деревянную планку ставится камера с заплаткой. Сверху помещается цилиндр, заполненный бензином. И вся конструкция стягивается болтами. Бензин поджигается. После его прогорания дается время на остужение. А затем разбирается.

Вулканизатор — очень важный прибор для автомобилиста. Особенно он необходим в дороге в случае непредвиденной ситуации. В домашних условиях нет смысла делать дорогостоящую покупку. Поскольку изготовить такое приспособление можно из отслуживших свой срок приборов.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Vulkanizator. Как самостоятельно сделать простой и надежный вулканизатор своими руками в домашних условиях из подручных материалов. Технологии изготовления самодельных вулканизаторов с наглядными чертежами и фото. Как провести вулканизацию дома


На верхнюю поверхность корпуса, у струбцины, крепится биметаллический терморегулятор от обічного утюга в сборе с сигнальной лампой и ее сопротивлением. Электрическая схема вулканизатора аналогична схеме утюга. Контролируя температуру поверхности плиты сделанного вулканизатора ртутным или другим термометром, регулятор настраивается так, чтобы он отключать нагревательный элемент при температуре около 140-150°С. При этом сигнальная лампочка гаснет, что указывает на отключение вулканизатора. Время нагрева зависит от мощности нагревательной спирали.

И последний вариант - походный, не требующий электроэнергии, может быть весьма кстати при неприятностях в пути. Это самодельный вулканизатор, сделанный при помощи поршня от двигателя мотоцикла или автомобиля, для применения которого необходимо всего лишь 40-50 грамм бензина.

Вулканизатор прост в изготовлении, включает всего несколько деталей:
1 - основание вулканизатора
2 - болты
3 - балка
4 - поршень
5 - саморезы
6 - гайки
7 - отверстия под саморезы
8 - отверстия под болты
Основание 1 выполнено из дерева, так как дерево не препятствует хорошему прогреву резины. В отверстия основания вставлены болты 2 и закреплены к основанию с помощью саморезов 5, от проворачивания в отверстии основания. . Болты выполнены из металлического стержня диаметром 12мм. С одного конца стержня приварена шайба, а с другого нарезана резьба М12. На оба болта со стороны резьбы одевается балка, которая с помощью гаек прижимает поршень вулканизатора к основанию.

Между основанием и поршнем помещают поврежденную камеру. Материалы и конструкция могут быть изменены - важен лишь сам принцип действия.

Для ремонта камеры надо найти повреждение, зачистить, и протереть чистым бензином. Затем установить на поврежденное место заплату из сырой резины и накрыть куском газеты, а сверху поставить поршень. Поршень прижимаем с помощью рейки гайками. Заливаем бензин в поршень и отпускаем в бензин маленький кусочек ветоши. Бензин поджигаем и после того когда бензин весь сгорел, даем время поршню полностью остыть. Только после этого снимаем поршень.

Ремонт поврежденной камеры закончен. Заплатка выглядит так, как после обычного вулканизатора - надежная и долговечная, не требует повторного ремонта.

remontavto-moto-velo.blogspot.com

Мой вулканизатор из утюга

Мой вариант вулканизатора сделанного своими руками из утюга и подручных средств

Собрал мотовездеход с уазовскими покрышками (Мой мотовездеход сделанный из китайского скутера) и оказалось что пришла «беда» — сначала надо клеить камеру, а автовулканизатор от бортовой сети 12 вольт «приказал долго жить» и больше не захотел выполнять  свои функции. И хотя сейчас много хороших клеев чтобы быстро и надежно устранить прокол, но вулканизация камеры всё равно остаётся самым надёжным вариантом ремонта проколов камеры. Посмотрел — чем бы можно быстро заменить неисправный вулканизатор и на глаза попался лежавший без дела старый рабочий утюг. Посмотрел в Сети инфу по этому вопросу и оказалось что — ДА… так действительно вулканизируют камеры но все варианты (а их было не так уж и много) мне не понравились и начал самостоятельно приспосабливать утюг, чтобы можно было быстро и надёжно расположить камеру на его подошве. В конечном итоге получился такой вариант, который мне очень даже понравился…

Очевидные плюсы — компактность и возможность регулировки температуры подошвы самодельного вулканизатора.

Так выглядит в собранном варианте

Так располагается камера.

Конечный этап ремонта камеры — результат

Самодельный вулканизатор в разобранном виде

Для такой конструкции мне потребовался всего лишь утюг со сплошной подошвой и регулятором температуры, а также электросварка и несколько кусков железа разного профиля. Процесс создания шёл последовательно — сначала была сделана струбцина и площадка для ручки утюга. Потом пришлось сделать стягивающий болт, для более устойчивого расположения утюга в конструкции. Под конец приварил две опоры для надёжного расположения самодельного вулканизатора на поверхности.

ВИДЕО:

Продолжение следует….

Похожие статьи:



Ввод в сообщение текстовых символов смайлов (типа - 🙂 и 😛 ) автоматически преобразовываются в картинки (перед вставкой должен быть пробел - можно скопировать и вставить)...
ПРИМЕРЫ:
:-) улыбающийся :-D громко смеющийся :-))) смеющийся :-( Озадаченность или недовольство
:-|| Сердитый, разгневанный ;-) подмигивающий :-P показывающий язык :clap: браво, хлопать в ладоши
:arrow: Биться головой в стенку...

А также вы можете использовать эти HTML Теги и атрибуты к вашему комментарию:
<a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <s> <strike> <strong>

valeraprivalov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
