Выжигатель по дереву своими руками |

Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву  то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

R1 – 1,2 МОм

R2 –27 КОм

R3 – 27 КОм

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 –  Динистор DB3 / 30 В

VS2 – ВТ 138-600 (рекомендую установить его на радиатор)

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема регулятора мощности для паяльника, вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по закону Ома).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателяРисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукояткиРисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

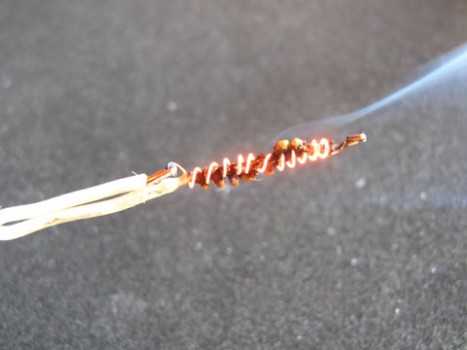

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и  произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт http://bip-mip.com/

bip-mip.com

Делаем выжигатель по дереву своими руками

Многие люди сегодня, как взрослые так и дети, любят выжигать по дереву. Этот вариант хобби даже имеет свое название – пирография. Появился этот вид искусства достаточно давно, а суть его заключается в изображении рисунков на твердых поверхностях древесин так, чтобы надолго запечатлеть картинку. Для этого необходим разогретый предмет, способный плавить поверхность и оставлять следы.

Содержание статьи:

Какие нужны материалы? Для основы под будущее изображение подходит древесина, так как этот материал один из наиболее недорогих и податливых выжиганию.

Бесспорно, каждому человеку хотя бы раз в жизни приходилось видеть результат пирографии. Переводится это слово, как «изображение с помощью огня». Выглядят рисунки действительно очень оригинально.

Как и рисование, выжигание по дереву – это достаточно объемный и кропотливый труд. Для создания шедевра пирографии недостаточно изобразить элемент или чье-нибудь лицо. Необходимо передавать каждый штришок, даже самый незначительный, отображая выражение глаз и настроение.

Как самостоятельно сделать выжигатель?

Для создания выжигателя своими руками вам потребуется сообразительность и усидчивость, так как дело это не самое простое, а схема достаточно запутана. При изготовлении вам придется использовать разное оборудование, которого нет в обычной продаже.

Что нам потребуется?

Список необходимых предметов зависит от того, какой выжигатель по дереву вы хотите сделать. Единственное, что вам понадобится в любом случае – это нихромовая нить. Следующими обязательными запчастями являются провод и батарейка. Хорошо, если батарейка аккумуляторная, так как постоянная работа с устройством будет расходовать много простых батареек – это ударит вам по карману.

К проводу тоже предъявляются некоторые требования. Хороший провод станет залогом вашей безопасности, поэтому подойдите к вопросу со всей ответственностью.

Где взять схему?

Схему вы можете разработать самостоятельно. У нас в статье также представлено несколько разных схем – от элементарных до сложных. Все изобретения рассчитывались под требования разработчика, а вы можете подобрать подходящий вариант.

Следует отметить, что каждый человек индивидуален и имеет свой характер и требования. Вариантов схем очень много, поэтому вы можете попробовать сделать собственную, пусть даже она будет сложнее и требовательнее представленных.

Разумеется, реализовать собственную схему будет легче тем людям, которым знакомы законы физики и кто сталкивался с электрическими цепями. Если вы в этом не разбираетесь, найдите информацию и изображение схем, разберитесь в них и узнаете, что и как работает.

С чего начать?

Начинать следует всегда с моделирования выжигателя у себя в голове, а потом нужно перенести рисунок на бумагу. Когда имеются четкие идеи, вы можете приступать к поиску комплектующих. На это уйдет немного времени, так как основные детали имеются почти в любом доме. Если вам нужен пирограф со сменными насадками и изменением температуры, все усложнится.

Как сделать простейший выжигатель?

Мало у кого есть достаточное количество времени на создание сложного выжигателя, поэтому рассмотрим простой вариант.

Материалы

Для сборки этого устройства вам потребуется следующее:

• швейная игла;
• игла от медицинского шприца;
• АКБ на 9В;
• двойной провод.

Игла очень важна, так как ее качество повлияет на качество ваших шедевров. Лучше выбрать тонкую и острую иголку. Игла от шприца будет нагреваться при работе до красна, а швейная иголка будет слегка к ней прикасаться – это вызовет сопротивление и поспособствует прогреву иглы.

Процесс сборки

Для изготовления выжигателя вам понадобится колпачок от шприцевой иглы и швейная иголка с продетой ниткой. Нужно проткнуть крышечку иголкой и протянуть нитку до конца, чтобы игла прилегла к колпачку. Для закрепления обмотайте ее остатком нитки, а игла при этом должна выйти за пределы колпачка и разместиться параллельно относительно него.

Возвращаемся к шприцевой детали. Конусообразный колпачок нам не нужен – удаляем его. Иглу приматываем к противоположной части колпачка другой ниткой и швейной иголке. Теперь слегка сгибаем кончик иголки, чтобы он едва касался своим кончиком швейной иглы. Как мы говорили, чем меньше площадь соприкосновения, тем быстрее будет разогреваться выжигатель.

Питание

Берем хороший двойной провод – его следует зачистить с обеих сторон и сделать в колпачке два отверстия для вывода провода наружу. После этого подключите каждый провод к иголкам – прикрутите их как можно крепче, так как от этого будет зависеть качество прохождения тока.

Для качества и безопасности окончательно закрепите провод изолентой.

Напоследок используйте ненужную кнопку, например, от старого магнитофона, и АКБ. Главное не перепутайте полярность, иначе аппарат не будет прогреваться.

Подведем итоги

Следует отметить, что выжигание сегодня не просто является видом хобби, но может стать способом заработка. С каждым днем спрос на выжигание пейзажей и портретов повышается – это занятие соперничает с резьбой по дереву. Изначально ее создали для разнообразия интерьеров старинных домов 19-20 столетий. Когда в магазинах нельзя было купить красивую мебель, ее нужно было создавать своими руками.

В действительности вы можете сделать любые выжигатели по дереву в кратчайшие сроки. Нарисованный чертеж или эскиз упростит процесс сборки и создание устройства.

Не имеет значения, насколько сложным будет ваше устройство – главное правильно сделать наконечник. От него зависит качество всех создаваемых картин. Если выжигатель будет рисовать узоры по дереву максимально точно, вы сможете рисовать изображения любой сложности.

sdelais.ru

Выжигатели по дереву своими руками :: SYL.ru

Сегодня многие люди, как взрослые, так и дети, хотят выжигать по дереву. У этого вида хобби даже есть название – пирография. Еще с древних времен возник данный вид искусства, его суть заключается в изображении рисунков на дереве на твердой поверхности так, чтобы запечатлеть картинку на длительное время. Для этого используют сильно разогретый предмет, который будет плавить поверхность, тем самым оставляя следы.

Какие материалы необходимо использовать? В качестве основы для будущего изображения выбирают в частности древесину, так как это один из самых податливых, дешевых и наиболее доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел в живую плоды пирографии. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку приходилось не раз удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование – кропотливый и большой труд. Те, кто творят с «помощью огня», как и скульпторы с художниками – очень восприимчивы к окружающему миру, ведь это есть основное условие, чтобы создавать шедевры. Шедевр, в данном случае – не просто изобразить чье-то лицо или элемент природы, а передать каждую черточку, даже самую мелочь, отобразить настроение, выражение глаз (если это человек). И все это на одной маленькой дощечке.

Есть несколько видов выжигания

– С помощью магазинного устройства (имеется в виду купленный в магазине по разработке какой-либо компании).
– Используя самодельные выжигатели по дереву (то есть тот элемент, который вы изготовите из своих материалов).
– С помощью солнца и линзы. Этот способ используют многие дети, которым нечего делать на солнышке, но его применяли еще древние люди для получения костра или передачи любой информации другим племенам с помощью рисунка на коре.

На сегодняшний день, самым актуальным является самодельный выжигатель по дереву, так как солнце есть не всегда, и мы не древние люди в безвыходной ситуации. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать его самостоятельно, необходимо иметь понятие об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные выжигатели по дереву.

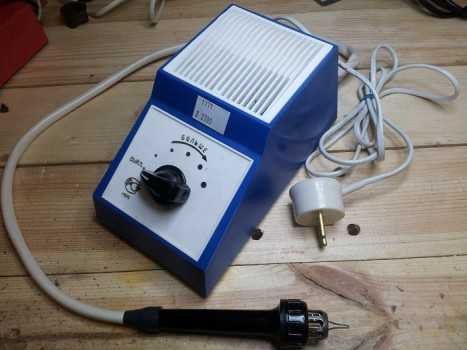

Из чего состоит магазинный элемент?

Его мы можем рассмотреть только внешне. А внутреннюю часть можно увидеть на чертеже. Схема выжигателя по дереву представлена ниже на фото.

Кстати, в магазинах продают чаще всего электроинструменты. Поэтому стоит просматривать основные детали, в том числе и трансформатор для выжигателя по дереву. Также для расширенного понятия об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они изготовлены.

Как сделать выжигатель по дереву своими руками?

Для реализации этой идеи необходимо применить немало сообразительности и усидчивости, так как это дело не из самых легких, а схема очень запутана. Во время изготовления придется применить разнообразное оборудование, которое не доступно в обычной продаже.

Что понадобится для этого?

Все зависит от того, какие вы решите сделать выжигатели по дереву. Единственное, что пригодится в любом случае – нихромовая проволока. Следующие из обязательных запчастей – батарейка и провод. Батарейка желательно аккумуляторного типа, так как при постоянной работе с устройством израсходуется много обычных батареек, что может значительно ударить по карману.

К проводу также есть требования. Хороший провод – залог вашей безопасности, поэтому стоит подойти к этому вопросу очень ответственно.

Где найти схему для разработки?

Схему можно разработать самому. В нашей статье можно найти много разнообразных видов схем – от самых элементарных до достаточно сложных. Все эти изобретения были рассчитаны под характер разработчика, естественно. Вы без проблем можете выбрать себе любую из схем и работать по ней.

Стоит напомнить, что каждый человек – индивидуальность, а значит, у каждого свой характер и свои требования к жизни. В таком случае, стоит об этом вспомнить, просмотреть большое количество предложенных вариантов схем и создать свою собственную, даже если она будет немного сложнее и требовательнее, чем остальные.

Естественно проще выполнить свою идею будет людям, которые близко знакомы с физическими законами, а особо – с электрическими цепями. Если же вы не разбираетесь в этом – нет проблем, можно найти информацию о графическое изображение схем, разобраться с изображениями и узнать, что есть что в реальности.

С чего стоит начать?

Нужно начинать с моделирования выжигателя сначала в голове, а затем на бумаги. Когда есть четко поставленные идеи, можно приступать к поиску деталей для устройства. Это займет не так уж и много времени, так как основные запчасти есть у каждого в доме. Конечно, сложнее будет, если вы выберете пирограф с возможностью смен насадок, изменением температуры.

Как сделать самый простой выжигатель?

Наверняка у многих нет большого количества времени, чтобы сделать сложный вариант выжигателя. Поэтому рассмотрим походный вариант.
Для изготовления устройства нам понадобится:

– игла от медицинского шприца;
– одна швейная иголка;
– аккумуляторная батарейка на 9 Вольт;
– двойной провод.

Игле стоит выделить большее внимание, так как от ее качества будут зависеть качество ваших шедевров в будущем. Желательно чтобы она была острой и тонкой. Во время работы нагреваться докрасна будет именно игла из-под шприца. Вторая будет еле соприкасаться с ней. Это вызовет сопротивление и будет способствовать прогреванию иглы.

В изготовлении пригодится и колпачок от шприцевой иглы, а также швейная иголка (с вдетой ниткой). Необходимо проткнуть иголкой крышечку и протянуть до конца нитку – так, чтобы игла плотно прилегала к колпачку. Для закрепления следует обмотать ее остатком нитки. При этом игла должна выходить за пределы колпачка и располагаться строго параллельно ему.

Далее вернемся к шприцевой детали. Конусообразный колпачок ни к чему, поэтому его необходимо устранить. Эту иглу приматываем к противоположной стороне колпачка уже другой ниткой, параллельно швейной игле. Теперь необходимо слегка согнуть кончик иглы так, чтобы он касался своим кончиком швейной иглы. Как было выше сказано – чем меньше площадь соприкосновения между играми – тем лучше это для скорости разогрева.

Следующий шаг

Далее необходимо взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать два отверстия в колпачке, чтобы вывести провод наружу. Выполнив это, необходимо подключить каждый провод к соответственной игле. Желательно прикрутить провода очень крепко, так как от этого зависит качество провождения тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нити) изоляционной лентой.

Под конец работ необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарейку. Главное – не перепутать полярность, иначе самодельный аппарат не будет нагреваться (точнее, его наконечник).

Все, готово! Осталось только опробовать сделанный прибор в работе.

Подведение итогов

Стоит отметить, что сейчас выжигание – это не только вид провождения времени, но и способ заработка. С каждым днем возрастает спрос на выжигание портретов и пейзажей. Теперь данное занятие соперничает с резьбой по дереву. Резьба по дереву изначально была создана, чтобы разнообразить интерьер старинных домов девятнадцатого-двадцатого столетия. Ведь когда в магазинах не было красивой мебели, ее создавали сами. Недавно начали пробовать использовать вместо резьбы по дереву выжигание на мебели. Это решение сделает интерьер не только красивым, но и уникальным.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле можно сделать любые выжигатели по дереву за небольшие сроки. Нарисованный эскиз или чертеж значительно упростит сборку или даже создание своей модели устройства.

Не суть важно, какой сложности будет его модель, самое главное в этом аппарате – правильность сделанного наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель узор по дереву выполняет очень точно, поэтому иображение может быть любой степени сложности. Кстати, как показано на предыдущих фотографиях, форму наконечника для данного электрического прибора можно менять в зависимости от сложности работы.

Итак, мы выяснили, как изготовить электрический выжигатель по дереву своими руками.

www.syl.ru

Самодельный выжигатель по дереву

Выжигать по дереву нравится не только многим подросткам, но и взрослым людям. Из дерева делаются красивые сувениры, которые можно подарить на новый год, день рождение или просто любую памятную дату. Особым спросом пользуются деревянные доски с рисунком, который вы сделаете сами.

Мы предлагаем посмотреть видео, которое поможет сделать выжигатель по дереву в домашних условиях.

Для выжигателя по дереву нам понадобится:

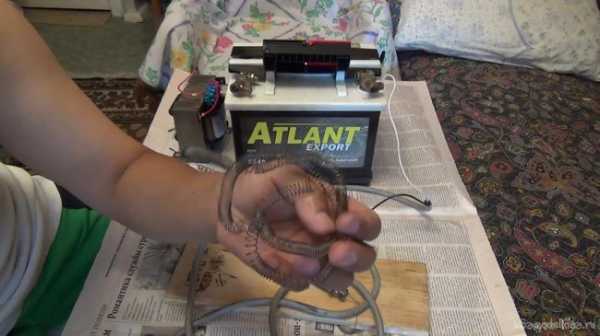

– автомобильный аккумулятор 12 вольт, но если есть в помещении электричество, то аккумулятор можно просто заменить шнуром с вилкой, который будет подключаться к сети;
– изолента;
– маленькие досточки для ручки;
– крепления от старого реле на 220 вольт;
– 2 проволоки алюминиевые с изоляцией, примерно 2 мм в диаметре;
– толстый провод, присоединенный к выходу;
– спираль для выжигания, толщиной 0,7 мм.

Сразу хочется отметить, что от 12 вольт наконечник очень быстро сгорает и для того, чтобы она не перегорала, мы просто понижаем температуру. Самый простой способ – сделать реостат из той же спирали.

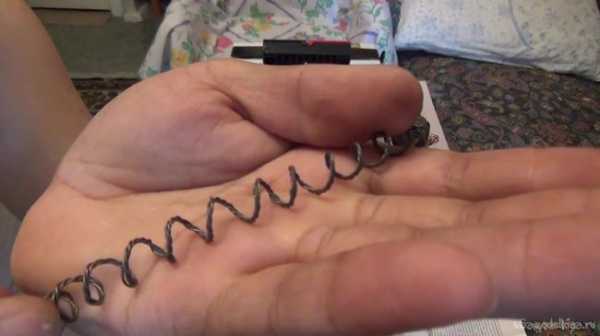

Реостат мы наматываем на отвертку, как пружину и просто присоединяем к аккумулятору. Обязательно делаем надежное соединение.

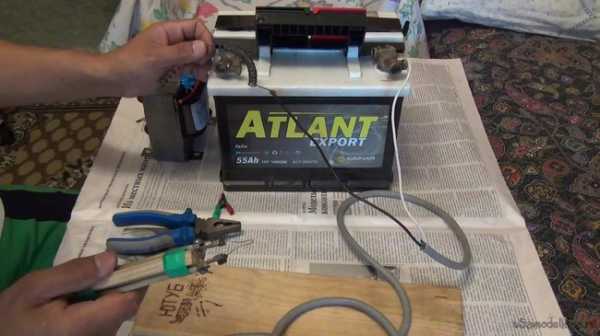

Один конец кабеля, который у нас идет от выжигателя, мы присоединяем к аккумулятору, а второй конец к реостату.

Чтобы включить прибор для выжигания, мы присоединяем реостат ко второй клемме аккумулятора. Обязательно нужно прикрепить реостат прищепкой.

Далее приступаем к сборке. Прикручиваем спираль для выжигания к реле с помощью болтов.

К реле прикрепляем проводки, которые будут тянуться по деревянной ручке. Всю конструкцию сматываем изолентой. К проводкам прикрепляем двухжильный кабель, один конец которого будет тянуться к аккумулятору, а второй к реостату.

Если у вас нет под рукой аккумулятора, то можно заменить любым другим источником напряжения, который найдется в вашей квартире.

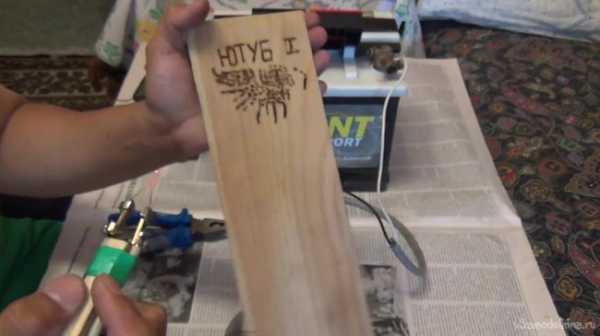

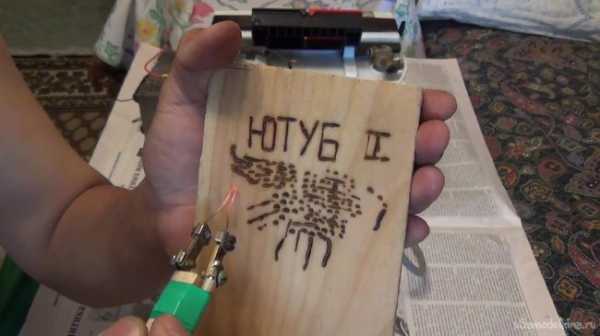

Все домашний выжигатель готов. Полностью зараженного аккумулятора у вас хватит, чтобы работать прибором целый день.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мини выжигатель по дереву своими руками

Сегодня мы посмотрим идею о том как сделать мини выжигатель по дереву своими руками.

Для начала посмотрим авторское видео:

Необходимые материалы и инструменты:
– паяльник
– блок питания
– шпажка для барбекю
– 2 иглы ( одна от шприца, другая швейная)
– нитки
– круглогубцы
– супер-клей
– термоусадочная трубка

Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.

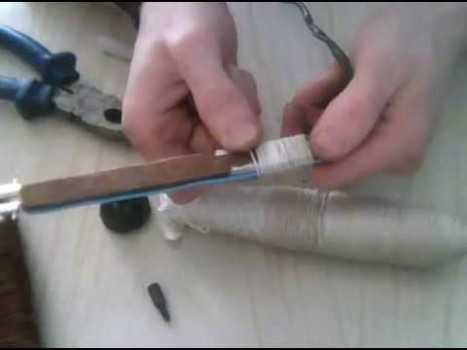

Шаг 2: Далее две иглы нам нужно примотать ниткой к шпажке для барбекю, так чтобы они были параллельны друг к другу.

Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

Шаг 4: Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения.

Шаг 5: Далее хорошо приматываем провода к шпажке ниткой.

Шаг 6: Затем отрезаем лишний конец деревянной шпажки.

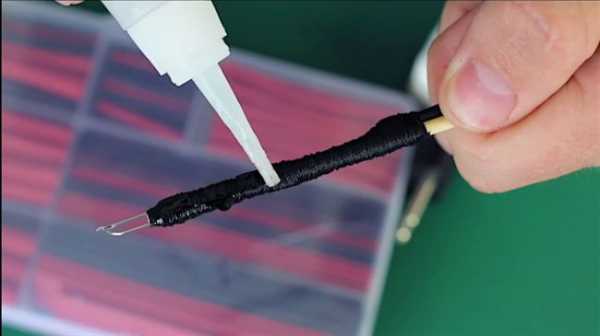

Шаг 7: Для надёжности можно пропитать нитки супер-клеем.

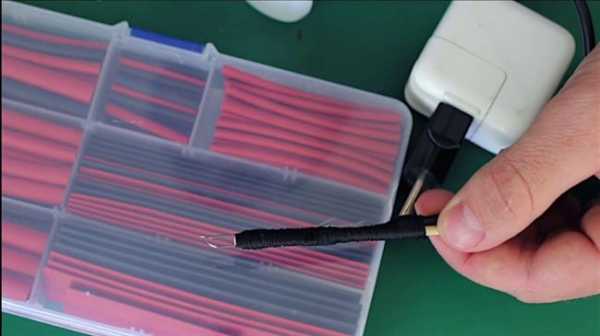

Шаг 8: Натягиваем термоусадочную трубку.

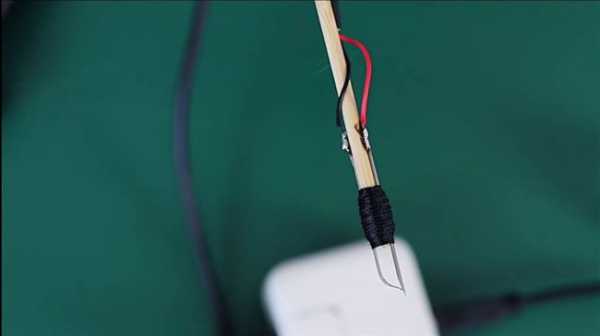

И вот, мини выжигатель готов!

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать выжигатель по дереву

Электровыжигатель своими руками

Почему именно самодельный выжигатель? В продаже немало отечественных и импортных моделей электровыжигателей по дереву: Орбита, Узор, Вязь (наши), Stayer, Qiddycome (китайские) и другие. Но любители художественной росписи каленой иглой по дереву не всегда довольны этим имеющимся выбором.

Отечественные приборы имеют обычно только одну иглу, импортные имеют от 4 до 21  насадок с различными иглами, но страдают недолговечностью. Да и не всегда купишь нужный прибор в нужном месте в нужное время. Здесь мы расскажем об опыте изготовления одним сибирским энтузиастом, любителем работать с деревом, добротного самодельного электровыжигателя по дереву с 39 (!) иглами (см. фото). Проведем, так сказать, мастер-класс от его имени.
Прежде всего, поставим три основных требования к конструкции:
1. Достаточно большая мощность блока электропитания, позволяющая пользоваться иглами больших сечений.
2. Возможность ступенчатой регулировки напряжения для работы иглами разных сечений и плавной регулировки для изменения температуры игл в широком диапазоне.
3. Удобная смена рабочих игл.

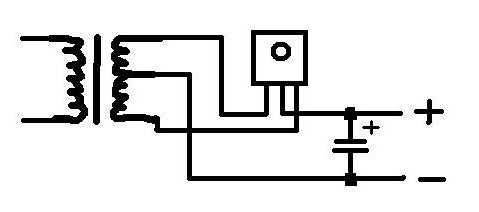

Нехитрая электрическая схема прибора приведена на рисунке.

Теперь перейдем к процессу его изготовления.

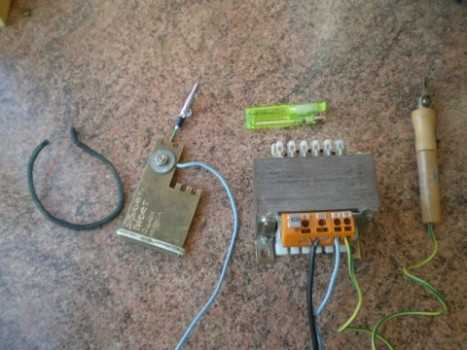

Берем какой-либо трансформатор мощности не менее 200 W (другие характеристики несущественны), например, ОСМ 380/36V (250 kW). При меньшей мощности трансформатор будет перегреваться во время работы иглами больших сечений. Полностью снимаем вторичную (верхнюю) обмотку. Первичная (сетевая) остается на месте.

Заново наматываем вторичную обмотку: один-два слоя гибкого изолированного провода сечением 6 мм²  (например, ПВ-3). Следует предварительно рассчитать число витков на 1 V выходного напряжения (путем подбора: намотать несколько витков, включить трансформатор в сеть и измерить напряжение на выходе).

Пусть, например, оказалось 4 витка на 1 V. Определив для нижнего предела выходного напряжения значение 2 V, намотаем сначала 8 витков, а потом делаем отводы после каждых двух витков. Это даст для ступенчатой регулировки дискретность 0,5 V. Чтобы обеспечить дискретность 0,25 V, добавим еще виток (на схеме – верхний отвод 0.25 V).

Кроме ступенчатой, используем еще и непрерывную регулировку выходного напряжения, вставив в цепь  первичной обмотки переменный проволочный резистор ППБ-25 100 Ω (на схеме – R1).

Ввиду большой мощности прибора откажемся от разъема «папа-мама», и рабочую рукоятку с иглой надежно подсоединим к корпусу оцинкованными болтами М6. Отводы и концы вторичной обмотки оснастим медными лужеными наконечниками 6/6.

Работа с иглами больших сечений требует тока не меньше 30 A. Поэтому сечение проводов рабочей рукоятки должно быть не меньше 4 мм². Можно взять две жилы с резиновой изоляцией из кабеля КГ 4х4 (виниловая изоляция провода того же сечения не обеспечивает его нужную гибкость).

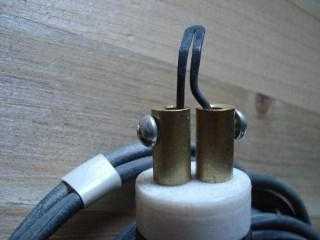

Рукоятку вытачиваем на токарном станке из эбонита. В передний конец рукоятки плотно вставляем фторопластовую пробку с двумя латунными стержнями для крепления рабочей иглы (см. фото). Эти стержни плотно входят в отверстия, просверленные в пробке.  На торцах стержней просверлены углубления 8-10 мм. В углубления, находящиеся внутри рукоятки, впрессованы луженые контакты. В наружные углубления крепится игла. Для зажима иглы годятся винты М4.

В качестве корпуса можно использовать что угодно, надо лишь помнить о безопасности. Очень хорош например, корпус от мегаомметра прошлого века: он фантастически прочен и долговечен.

И, наконец, иглы. Их делаем из нихромовой проволоки, выбрав подходящий диаметр. Иглы набора, представленного на фото, нарезаны, согнуты, расклепаны и обточены из нагрузочного сопротивления с проволокой диаметром 1,7 мм.

Наш самодельный выжигатель готов.

Для тех, кто любит работать с деревом, возможно заинтересуются и вот этим:

♦ Как сделать мебель из веток своими руками.

♦ Как самому смастерить декоративную полку

А теперь посмотрите какие прекрасные картины можно изготовить таким выжигателем:

Будем благодарны, если Вы поделитесь этой статьей здесь:

Этот сайт читают уже более 950 человек!
Вы тоже можете получать новые материалы по почте:

mas-te.ru

О том, как делали самодельный и простой мини выжигатель

Искусство выжигания по дереву является увлечением для многих людей разного возраста и пола, поэтому в этой статье рассмотрим, как изготовить простой мини выжигатель для работы по дереву. Этот инструмент зарекомендовал себя хорошо.

Чтобы сделать мини-выжигатель нам нужен паяльник, старый ненужный блок питания от мобильного телефона или от зарядки для шуруповерта. Лучше, чтобы это был мощный блок питания, насколько это возможно. Например, хорошо подойдет для нашей поделки блок  питания от iPhone для 5,1 вольт и 2 Ампера. Также понадобится шпажка от барбекю, три иглы, две из которых от шприца и еще одна любая, к примеру, швейная. Также нужны нитки, флюс и припой.

Во-первых мы должны откусить нос от иглы шприца, так как мы не будем использовать. Вы можете сделать это с помощью круглых плоскогубцев или клещей. Следующее, что нужно сделать, это прикрепить две иглы к шпажке от барбекю с помощью нитей. Это должно быть сделано таким образом, чтобы их расположить параллельно друг другу. Теперь надо согнуть конец швейной иглы таким образом, чтобы она только едва касалась кончика иглы шприца.
Далее мы должны припаять провода от блока питания к иголкам, в этом случае полярность не имеет значения. Нанесите немного флюса и залуживаем места соединения. Мы должны припаять первый провод, а потом второй. Затем прикрепите провода на шпажки с помощью ниток, отрежьте лишний конец деревянной шпажки.

Мы можем сказать, что выжигательный инструмент почти готов. Чтобы сделать его более надежным, можно также пропитать нитки суперклеем и затем надеть термоусадочную трубку.

Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.

Шаг 2: Далее две иглы нам нужно примотать ниткой к шпажке для барбекю, так чтобы они были параллельны друг к другу.

Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

Шаг 4: Далее нам нужно припаять провода от блока питания к иголкам. В этом случае полярность не имеет значения.

Шаг 5: Далее хорошо приматываем провода к шпажке ниткой.

Шаг 6: Затем отрезаем лишний конец деревянной шпажки.

Шаг 7: Для надёжности можно пропитать нитки супер-клеем.

Шаг 8: Натягиваем термоусадочную трубку.

Мини-выжигатель готов и работает он очень легко. При подаче тока игла от шприца начинает разогреваться, это происходит потому, что она имеет тонкие стенки. Теперь можно проверить наш инструмент. Игра накаляется, несмотря на то, что блок питания имеет только 2 Ампера и 5,1 вольт. Это отличный результат, как вы уже могли заметить, несмотря на маленькие размеры, это устройство показывает превосходный результат. Вполне можно сделать отверстие в деревянной рейке до 1 см в толщину.

Удачных поделок!
