Жало для паяльника своими руками из нержавейки и латуни

Многие элементы в паяльнике можно изготовить самому или заменить их подручными материалами, так как конструкция этого инструмента является простой. Необходимость создания жала для паяльника своими руками может возникнуть как при полном самостоятельном создании инструмента, так и при замене старого. Деталь представляет собой любой металл, который хорошо прогревается по всей площади, удерживает долгое время температуру и плавится при высокой t. Для удобства работы его потребуется заточить особым образом, но и это не представляет сложности.

Основные материалы и инструменты для изготовления жала

Прежде чем начать работать, стоит выяснить – из чего сделать жало для паяльника. К таким предметам относятся:

• медная трубка диаметром до 8 мм;
• медный провод или латунный стержень диаметром до 4 мм.

Для непосредственного изготовления понадобятся следующие инструменты:

• линейка;
• настольные тиски;
• молоток;
• паяльник;
• ножовка по металлу;
• метчики и плашки для нарезки резьбы;
• напильник;
• точилка для ножей;
• плоскогубцы.

Из какого металла лучше сделать жало паяльника?

Самодельное жало паяльника предпочтительнее делать из меди. Простые заводские модели выполняются именно из этого металла, так как он относится к тугоплавким разновидностям и отлично подходит для данной цели использования. Более современные приборы могут иметь керамическое жало, применяются и прочие виды материала. Если нет возможности подобрать медь, можно сделать жало для паяльника своими руками из нержавейки или латуни. Стальной стержень будет дольше прогреваться, но окажется вполне пригодным для работы.

Подготовка металла для жала

Разобравшись с тем, из чего можно сделать жало паяльника, можно переходить к подготовке металла. На трубке кожуха выравнивают все участки – для этого пригодится молоток. Если деталь оказывается слишком длинной, ее всегда можно разрезать на несколько частей.

Обрезка материала для жала паяльника

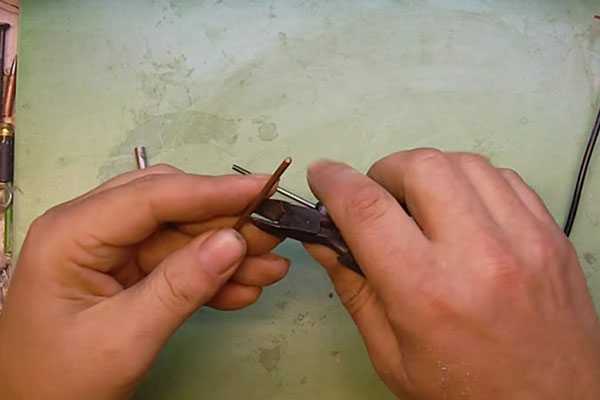

Уменьшить жало паяльника, для которого используется медный провод, можно таким же способом. Его также не лишним будет выровнять. После выравнивания всех элементов металл очищают от загрязнений.

Изготовление жала паяльника своими руками

Создавая жало для паяльника своими руками из меди и прочих материалов, подбирайте диаметр так, чтобы он совпадал с внутренним Ø кожуха. Таким образом, чтобы сделать тонкое жало для паяльника своими руками, правильно брать более тонкие медные жилы, а в остальном процесс будет схожим.

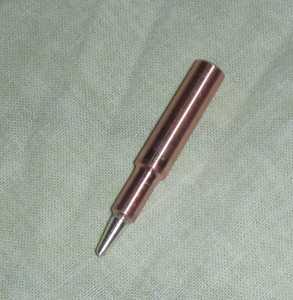

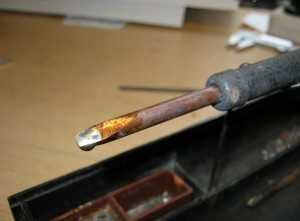

Самодельное жало паяльника

Выбирать длину жала нужно с небольшим запасом, так как со временем его потребуется стачивать, оно будет уменьшаться в размере. Но длина не должна превышать 3 см, иначе инструментом будет неудобно работать. Кроме того, слишком длинное жало приведет к потерям теплового коэффициента полезного действия.

Для фиксации жала еще потребуется создать кожух. Его изготавливают из тех же материалов, из которых можно сделать жало для паяльника. Материалы желательно подбирать идентичными. Для кожуха подойдут обрезки трубы около 2,5 см длиной. Края распила не должны иметь заусенец и прочих неровностей. После распиливания заготовку обрабатывают напильником, чтобы края стали ровными. Внутреннюю часть можно зачистить при помощи отвертки, проворачивая ее в трубке. После всех подготовок рекомендовано проверить, сходятся ли размеры кожуха с самим наконечником.

Дальнейшим этапом процесса под названием «Как сделать тонкое жало паяльника» является обтачивание его рабочей области, чтобы придать ей нужную форму. Чаще всего ее делают в виде конуса. В это время приходится сточить значительное количество материала при помощи напильника. Если есть возможность использовать настольное точило, это существенно ускорит процесс, так как медь является металлом, тяжелым в ручной обработке, и обточка напильником займет много времени.

«Обратите внимание!

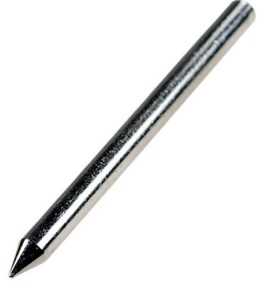

Визуально форма жала должна быть похожа на заточенный карандаш. В первый раз она может получиться далеко не идеальной.»

Когда мы делаем жало для паяльника, то обтачиванию нужно посвятить достаточно внимания, чтобы деталь получилась максимально схожей с заводскими моделями. От этого зависит удобство дальнейшей работы. При обрезке задней части жала нужно создать максимально ровный торец, чтобы оно могло стоять на поверхности стола без поддержки. Это необходимо для максимального уровня соприкосновения с нагревательным элементом.

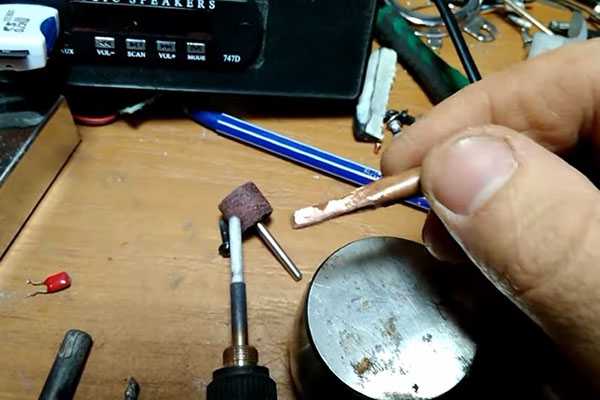

Заточка нового жала

Изготавливая медное жало для паяльника своими руками, нужно обеспечить его надежное соединение с кожухом. С помощью метчиков и плашек нарезают резьбу на поверхности каждой детали. Несмотря на то, что самодельные инструменты и детали редко предполагают столь серьезный подход, именно резьба поможет избежать проблем с выпадением жала при тепловых расширениях и сужениях во время работы. Это надежный способ закрепить жало. В дальнейшем, при износе детали, менять придется только сам наконечник, а также нарезать на нем резьбу, т.к. кожух будет оставаться тем же.

Разницы в том, с чего начнется нарезка – жала или кожуха – нет. Заготовку нужно зажать в тисках и проработать поверхность на нужную длину. Дальнейшим этапом процесса «Как сделать жало для паяльника своими руками» являются зачистка и соединение. Резьбу нужно почистить при помощи металлической мочалки.

Полировка жала своими руками

Если есть какие-либо грубые углы, их можно сточить напильником. После зачистки всех частей кожух и жало нужно соединить между собой. Если вначале будет ощущаться сопротивление – в этом ничего страшного нет, так как новая резьба может вести себя именно так, особенно при плохой зачистке. Чтобы улучшить ход резьбы, можно несколько раз вкрутить и выкрутить деталь.

На последних этапах идет полировка жала, когда оно уже вкручено в кожух. Чтобы продлить срок его эксплуатации, требуется дополнительно покрыть поверхность никелем.

Покрытие самодельного жала никелем

Это не обязательно, но без такого покрытия жало долго не проживет. Это простой, не особо затратный и быстрый процесс. Покрытие никелем защищает инструмент от ржавчины и коррозии.



Заключение

Основательно подходить к производству жал самостоятельно хотят далеко не все мастера. Самодельные инструменты и детали к ним часто воспринимаются как запасной и простой вариант для работы на скорую руку. В таком случае не потребуются точное измерение размера и нарезание резьбы. Но когда есть желание изготовить качественный и долговечный наконечник самостоятельно, лучше следовать вышеуказанным инструкциям. Хотя с учетом актуальной стоимости жал изготовление детали своими руками не всегда оправдано экономически.

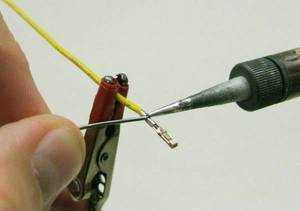

Видео: процесс пайки самодельным жалом



svarkaipayka.ru

Жало паяльника может быть любой формы, а толщина зависит от мощности инструмента

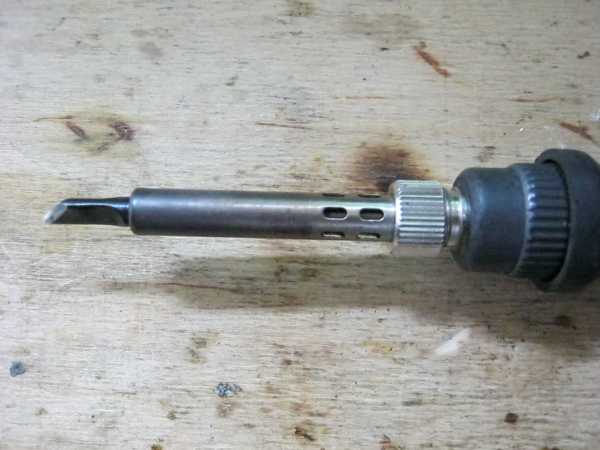

Такое нехитрое приспособление, как паяльник – имеет свою конструкцию, и составляющие части. Самым маленьким по размеру, но не по важности – является жало. Именно от его качества зависит способность паяльника выполнять свои задачи.

Свойства рабочего наконечника:

• Теплопроводность. Важнейшая характеристика. Именно она определяет, сколько тепла от нагревателя будет передано в рабочую зону;
• Способность накапливать тепловую энергию. Характеристика в основном связана с размерами жала. Слишком тонкий наконечник при соприкосновении с массивной деталью моментально отдаст тепло;
• Прочность, а точнее – износостойкость. Никто не собирается забивать паяльником гвозди. Однако со временем жало изнашивается – под действием агрессивных флюсов или механическим путем;
• Защищенность от окисления. Даже тончайшая пленка окислов резко снижает способность наконечника передавать тепловую энергию к месту пайки.

Идеальным материалом для изготовления паяльного жала (с точки зрения теплопроводности) является медь или ее сплавы. Обратная сторона луны – крайне низкая износоустойчивость и подверженность коррозии.

Прямая противоположность – сталь и никелевые сплавы. Высокая прочность, отсутствие коррозии – но отвратительная теплопроводность.

Поэтому производители выпускают наконечники для паяльника из различных материалов, подстраиваясь под запросы рынка. А так же не перестают экспериментировать с композитными материалами, придавая инструменты все более высокие потребительские свойства.

Основные разновидности жал для паяльника

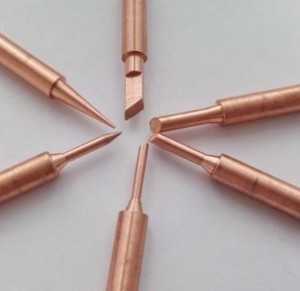

Медные

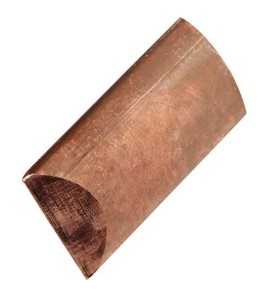

из медного прутка можно сделать хорошее жало

Подавляющее большинство паяльников комплектуются именно такими наконечниками. Медное жало достаточно универсально, имеет выдающуюся теплопроводность. И что самое главное – отличную теплоемкость.

Это означает, что при работе с массивными медными контактами или спайкой толстого кабеля, накопленное тепло не рассеется по заготовке, резко снижая температуру. Поэтому, для паяния объемных деталей выбираются паяльники с медным жалом, которое весит несколько сотен грамм.

Для его нагрева потребуется много энергии, но масса наконечника обеспечить стабильную температуру во время работы.

Существуют более изящные наконечники из меди. Классический вариант паяльника 40-60 Вт, знакомый многим.

С помощью такого жала можно паять практически все, за исключением современной элементной базы – планарных микросхем, SMD модулей и пр. Можно конечно придать утонченную форму наконечнику – но тогда жало будет моментально изнашиваться.

Главная проблема меди – в её мягкости и низкой термостойкости. При высоких температурах поверхность быстро окисляется. Очистка жала традиционным способом ни к чему не приводит. Приходится зачищать его механическим путем, с помощью напильника или наждачной бумаги. При этом наконечник стремительно уменьшается в размерах.

Для сохранения рабочего состояния поверхности, ее покрывают тонким слоем припоя.

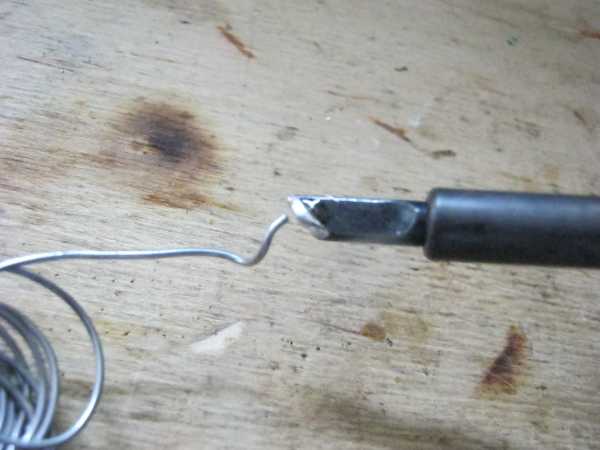

Как правильно залудить жало

Необходимо протереть его влажной губкой, нагреть и зачистить наждачкой или надфилем. Затем погрузить в баночку с канифолью и разместить сверху кусочек припоя. Олово само растечется по чистой поверхности наконечника.

Еще один способ – потереть разогретое жало о дерево, на котором есть флюс и припой. Дерево лучше выбирать хвойных пород.

Если этого не сделать – пайка становится невозможной не зависимо от температуры нагрева.

Вторая серьезная проблема – коррозия от агрессивных флюсов при высокой температуре. Не следует думать, что всему виной кислотные составы. Канифоль также пагубно влияет на поверхность меди. Со временем, на поверхности образуются раковины и борозды, которые надо шлифовать, опять же теряя в размере.

Тем не менее, при правильном уходе и регулярной замене, жало из красного металла показывает очень хорошие качества. Поэтому вопрос о снятии его с производства не стоит.

Необгораемые

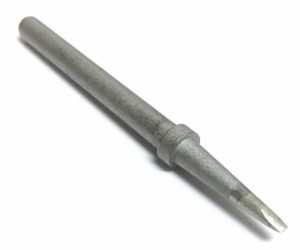

По сути – это обычное медное жало, только с покрытием. Для защиты от коррозии и обгорания, поверхность никелируется или серебрится. Проблема в том, что никель обладает плохой адгезией, поэтому расплавленный припой к нему не липнет.

То есть классический вариант – зачерпнул капельку олова и нанес на контакт, тут не проходит. Вы можете лишь прогревать место пайки. Необходима подача припоя со стороны. На деле это означает, что обе руки будут заняты. В одной руке паяльник, в другой оловянная проволока.

Покрытие на основе серебра таких проблем не имеет. Оно прекрасно смачивается припоем и имеет хорошую теплопроводность. Но высокая стоимость не позволяет массово выпускать такие наконечники. К тому же, серебрение быстро выгорает от высокой температуры.

Производители предлагают комплексное решение проблемы. Жало покрывается никелем, кроме рабочего кончика. На него наносятся более дорогие покрытия, с хорошей адгезией. При этом стоимость остается разумной, а свойства наконечника улучшаются.

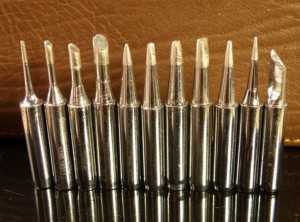

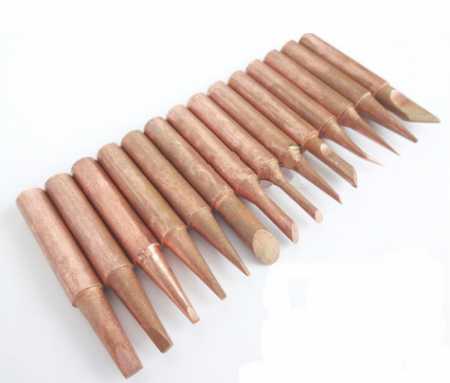

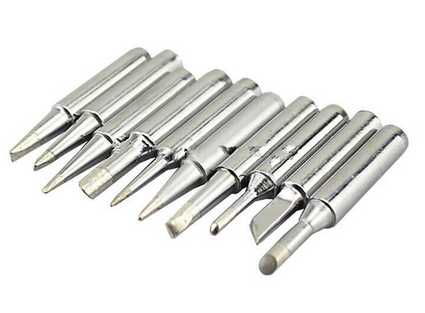

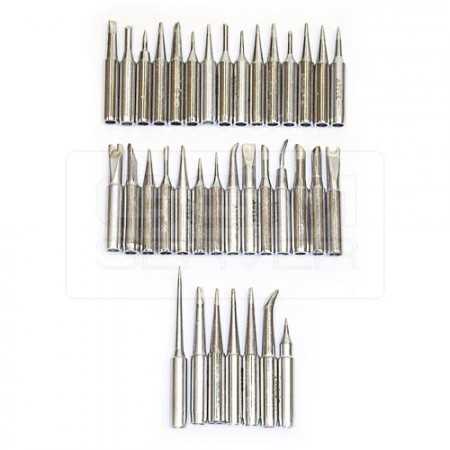

Предлагаются целые наборы жал для паяльника, с рабочими кончиками различной формы. С одной стороны – приходится покупать целую упаковку, с другой – износ происходит многократно меньше.
Еще один вариант – многослойное жало, в котором используются свойства каждого материала именно по назначению.

Такая конструкция получается недешевой, но служит долго и качественно выполняет свою задачу. Вопросов: как облудить жало паяльника, не возникает, этот процесс проводится в заводских условиях, и повторять его не требуется.

ВАЖНО! Жала с покрытием нельзя зачищать с помощью абразива. Как только защитный слой будет поврежден – наконечник очень быстро выйдет из строя.

Как облудить паяльник, вы узнает просмотрев это видео.

Керамические

Корпус выполнен из прочной керамики, наконечник может быть металлическим. Керамика обладает теплопроводностью и теплоемкостью не намного хуже, чем медь. При этом она прочнее и не подвержена коррозии. Изготавливая композитные наконечники, производители объединяют лучшие качества различных материалов в одном изделии.

Паяльники с керамическим жалом удобнее, позволяют не отвлекаться на регулярную очистку. Но представитель так называемой «старой школы» предпочитают медные наконечники. Хотя, для работы с современными радиодеталями SMD форм-фактора, медь подходит как слон для посудной лавки. А вот паяльник с тонким керамическим жалом – в самый раз.

Составные

Можно использовать свойства каждого материала именно там, где они проявляются наиболее ярко. В составных жалах скомпонованы два, три, или четыре материала. Например, сталь – в виде сердечника для прочности. Медь – в качестве теплопроводящего материала от нагревательного элемента к рабочему кончику. Никель – покрытие от коррозии. Наконечник выполняется из серебряного сплава для лучшей адгезии к припою.

С учетом постоянно меняющихся условий пайки, разумно иметь дома паяльник со сменными жалами. Главное – подобрать диаметр и глубину посадки наконечника в нагревательный элемент.

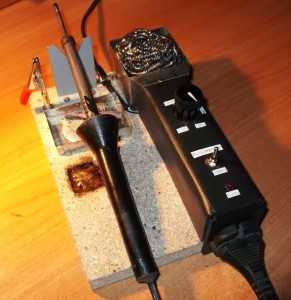

Стабилизатор температуры жал

Разумеется, одного качественного материала недостаточно. Необходимо, чтобы на кончике жала поддерживалась оптимальная температура. Для этого в его тело может быть встроен датчик. Такой вариант идеален для поддержания постоянной температуры в зоне пайки.

На самом деле, такая схема нужна лишь при работе с элементной базой, чувствительной к перегреву. Тогда на жале выставляется температура не несколько градусов выше, чем точка плавления припоя, и можно паять без боязни повредить детали. В большинстве конструкций применяется более простая схема – с предварительной установкой температуры без объективного контроля.

Регулятор температуры жала может быть встроенным в корпус (если схема питания паяльника индукционная), или вынесен в отдельный блок. На качество работ это не влияет. Тем более что подавляющее большинство работ выполняются, подбирая паяльник по мощности, то есть «на глазок».

Есть категория радиолюбителей, предпочитающих пользоваться инструментами собственной конструкции, в том числе и жалом для паяльника. Как правило, перепробовав различные варианты, от дорогих японских или немецких, и любимых отечественных медных – до никелированных гвоздей из Поднебесной, вы придете к единственному подходящему изделию. Или попробуете сделать жало своими руками.

Для такого случая предлагаем посмотреть следующий материал:

Из чего сделать качественное жало для паяльника

Для изготовления потребуется:

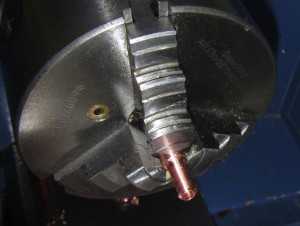

1. Доступ к токарному станку или знакомый токарь;
2. Медный прут 6-8 мм диаметром;
3. Несколько граммов серебра.

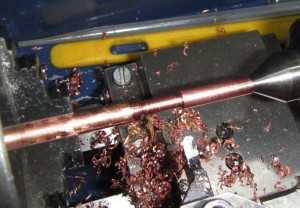

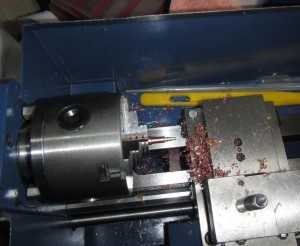

Делаем основу. Медный пруток формируем в держатель для жала.

На торце высверливаем отверстие глубиной 10-15 мм под резьбы М4. Соответственно, нарезаем внутреннюю резьбу.

В ювелирной мастерской заказываем серебряный пруток диаметром 5 мм и длиной 10 см. Это не отнимет много средств, тем более что качество металла не имеет значения, можно взять самое дешевое серебро, хоть техническое с контактов. Отрезаем от него кусок длиной 2 см, нарезаем резьбу М4, вкручиваем в основу и придаем кончику необходимую форму.

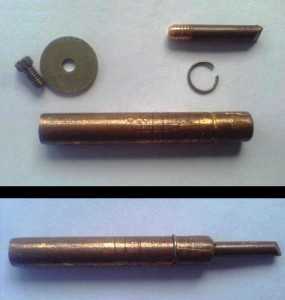

После обработки получаем превосходное композитное (составное) жало. Медь поставляет тепло на серебряный кончик. Серебро обладает отличной адгезией, поэтому припой липнет к нему, как клей.

Единственный недостаток – серебро со временем сгорает, или растворяется в припое. Это происходит не так быстро, но при интенсивной работе раз в полгода наконечник придется менять.
В холодном состоянии он легко выкручивается, а в горячем сидит очень плотно в резьбовом соединении.

obinstrumente.ru

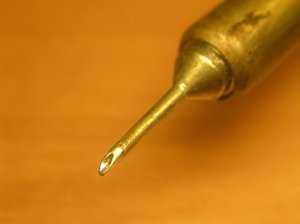

Тонкое жало для паяльника своими руками

Если Вы решили отремонтировать сломанные наушники, bluetooth-гарнитуру или любое другое устройство, имеющее тонкую и маленькую микросхему, Вам необходим будет паяльник с тонким жалом. Но иногда бывает так, что именно этого самого жала, в силу каких-либо обстоятельств, и не окажется под рукой. Можно, конечно, пойти в ближайший специализированный магазин и купить нужное, но не факт, что там окажется в наличии требуемый Вам инструмент. Или можно изловчиться и всё сделать обычным, стандартным жалом. Но зачем рисковать и мучиться, когда тонкое жало можно изготовить буквально за пять минут, не выходя из дома, из материалов, которые имеются в сарае или кладовке практически любого человека. Приготовим требуемые материалы и приступим к изготовлению.

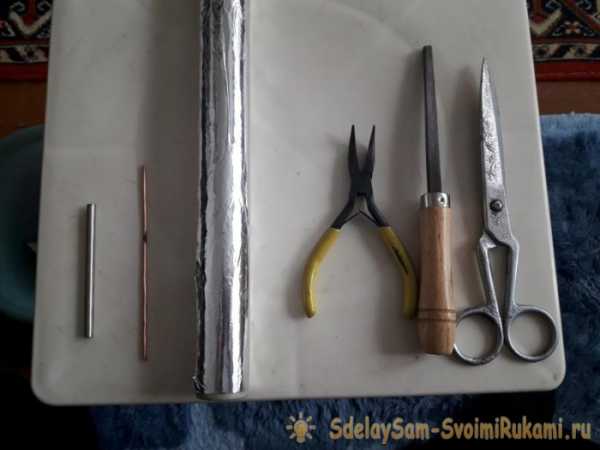

Потребуется:

• Медная проволока, требуемой вам толщины жала.

• Алюминиевая фольга.

• Плоскогубцы.

• Напильник.

• Кусачки.

• Ножницы.

• Трубочка от комнатной антенны, или любая другая, из любого металла, подходящая калибром под отверстие паяльника.

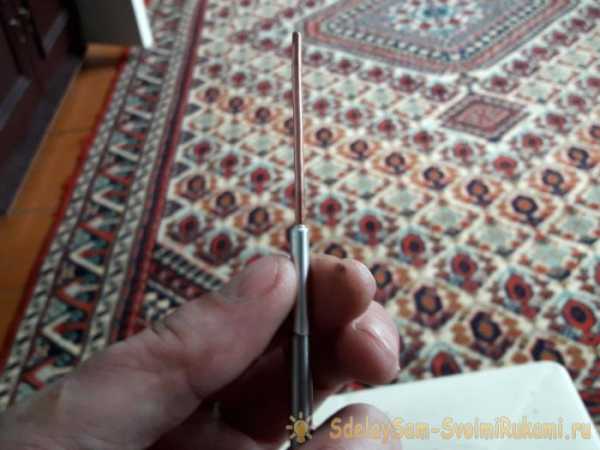

Делаем тонкое жало для пайки

Всё до неприличия просто, но надёжно и эффективно. Отделяем, при помощи кусачек, необходимую нам длину медной проволоки. Отрезаем ножницами длинную полосу алюминиевой фольги, шириной меньше выбранного вами отрезка проволоки ровно на столько, на сколько жало должно выпирать из паяльника. Кончику проволоки, который будет непосредственно самим жалом, напильником придаём необходимую Вам форму острия.

Наматываем фольгу на проволоку до толщины внутреннего диаметра имеющейся у Вас трубочки.

Фольгу следует наматывать как можно плотнее, от этого зависит скорость нагрева жала – чем плотнее прилегание слоёв друг к другу, тем быстрее оно нагреется. При помощи напильника или надфиля отрезаем кусок трубочки, по ширине равный ширине фольги, наматываемой на проволоку.

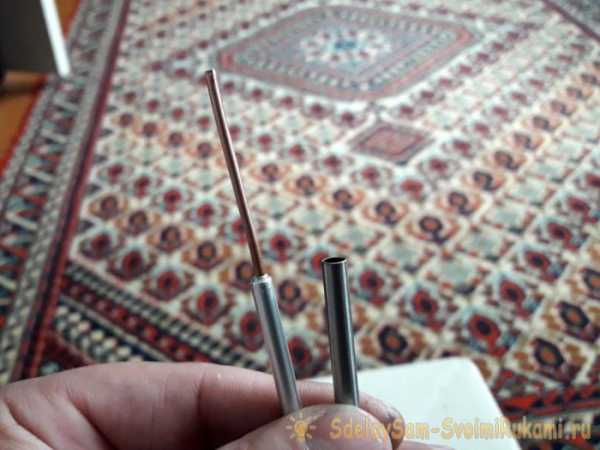

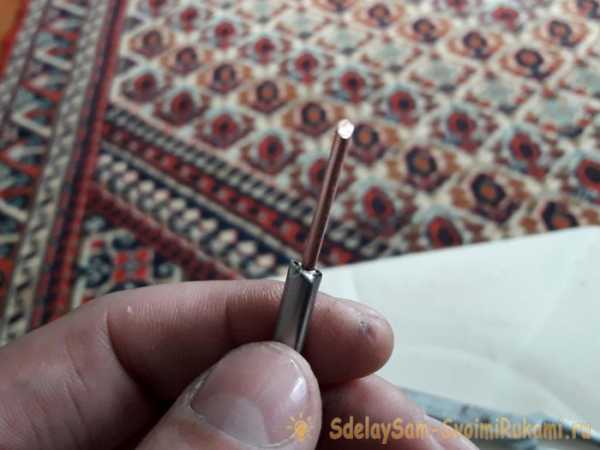

А теперь вставляем проволоку, обмотанную фольгой, в трубочку.

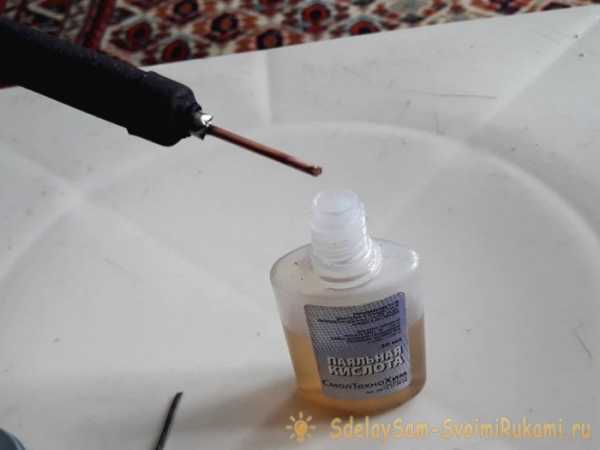

Чем плотнее получится эта конструкция, тем лучше. Для закрепления устойчивости поволоки внутри трубки с фольгой, при помощи лезвия ножа или ножниц, подгибаем края трубочки внутрь, как бы закупоривая её внутрь.

Если не удалось подобрать подходящую трубочку, просто наматываем фольгу до толщины стандартного жала и обматываем тонкой медной проволочкой. Ну и вставляем новое жало в паяльник!

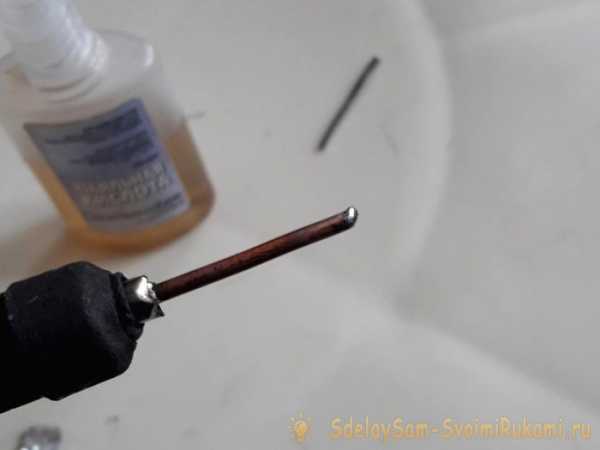

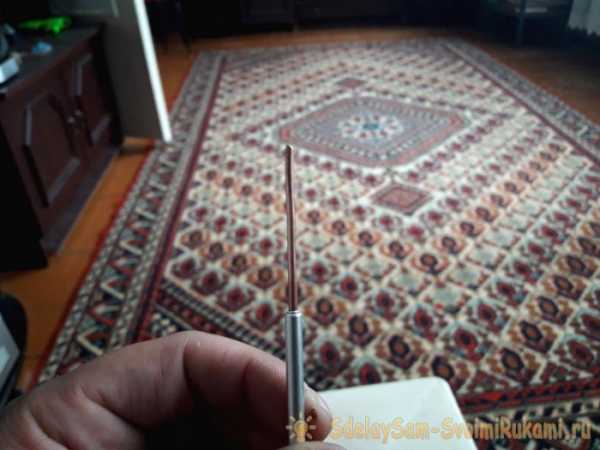

Эффективность такого жала нисколько не ниже, чем у жала купленного в магазине. До подключения прибора к электросети, макаем заточенный кончик жала в паяльную кислоту, чтобы к нему потом без проблем пристал припой.


Теперь можно пользоваться. Но не забываем, что это только временный выход из сложившейся ситуации. Воспользоваться этой конструкцией можно два-три раза. Не больше. Потом, когда фольга внутри трубки выгорит, нагрев прибора будет намного дольше обычного, а жало-проволока начнёт выпадать из трубки, так что по возможности, всё-таки приобретите в магазине настоящее жало.

sdelaysam-svoimirukami.ru

изготовление наконечника своими руками, сменные наборы, необгораемые материалы из меди

Несмотря на то что многие считают бытовой паяльник обычным инструментом, он состоит из нескольких важных деталей, каждая из которых выполняет определённую функцию. Качественная и слаженная работа просто невозможна без применения специализированных жал для паяльника. Эти детали практически всегда имеют съёмную форму, что существенно упрощает рабочий процесс. Ведь периодически возникает необходимость их замены.

Содержание материала

Разновидности жал

Все современные наборы жал для паяльников существенно отличаются между собой, все зависит от материала, защитного покрытия, формы и толщины. Кроме того, каждый сменный инструмент может рассеивать разную по величине мощность, что очень важно при выборе наиболее подходящего изделия. Специалисты утверждают, что больше всего нужно учитывать то, из какого материала изготовлено жало и какую форму оно имеет.

Что касается материала, то в зависимости от поставленных задач можно использовать жала с медным, керамическим, медно-стальным, латунным, хромовым либо никелевым покрытием. Форма изделия тоже может существенно отличаться: изогнутые, заострённые, конусообразные и даже со срезом. Как показывает практика, изогнутым приспособлением легче всего удалять лишний припой, а также проводить демонтаж деталей с платы. Именно материал и форма наконечников играют важную роль в работе паяльника, так как от них зависят следующие характеристики:

• Итоговая способность к накалыванию энергии на месте пайки. Именно эта характеристика определяет возможность качественного и равномерного прогрева рабочей зоны.
• Уровень теплопроводности, который определяет итоговое количество тепла, поступающего от паяльного инструмента к рабочей зоне.
• Степень устойчивости используемого наконечника к окислению.

Качественный паяльник со сменным жалом обязательно должен быть оснащён наконечником, который изготовлен из меди и специальных сплавов. Этот критерий связан с тем, что итоговая теплопроводность съёмного изделия будет значительно выше, нежели у стальных деталей.

Но, несмотря на все имеющиеся преимущества, даже медные жала имеют свои недостатки. Основная часть из них связана с низким уровнем износоустойчивости материала и тем, что они подвержены негативному воздействию коррозии. Для устранения этих нюансов производители наносят на жало никелевое или же стальное покрытие, при этом теплопроводность наконечника меняется.

Также рекомендуем прочитать:

Из-за того, что газовые паяльники широко востребованы как в частной, так и промышленной сфере, производители выпускают широкий ассортимент наконечников с различными эксплуатационными характеристиками. Благодаря этому можно приобрести наиболее подходящий стержень для паяльника по доступной цене.

Основные преимущества

Универсальные жала для паяльника отличаются своей многофункциональностью и высоким качеством, что очень важно для проведения ремонтных работ. Большой спрос на рабочие наконечники связан с их многочисленными преимуществами:

• Способность накапливать вырабатываемую тепловую энергию. Стоит учесть, что этот фактор во многом зависит от размера детали. Специалисты утверждают, что паяльник с тонким жалом при первом соприкосновении с металлом отдаёт все тепло.
• Высокая степень теплопроводности. Это одна из самых важных характеристик. От этого критерия зависит, сколько тепла от нагревания будет передано в главную рабочую зону.
• Устойчивость к окислению. Наличие даже самой тонкой плёнки окислов в несколько раз снижает способность жала передавать тепло к месту пайки.
• Хорошая износоустойчивость. Конечно, никто не будет использовать паяльник для реализации несвойственных для него задач, но со временем любое жало изнашивается. В основном это связано с негативным механическим воздействием.

Ввиду многочисленных преимуществ в коллекции каждого мастера можно найти наконечники из никелевых сплавов. Это связано с тем, что такие детали обладают высоким уровнем прочности и хорошо противостоят коррозии. Но вот теплопроводность в этом случае находится на самом низком уровне.

Самостоятельное залуживание наконечника

Чтобы провести эту процедуру в домашних условиях, нужно протереть жало обычной губкой, которую следует предварительно смочить в воде. После этого наконечник нужно тщательно нагреть и зачистить наждачной бумагой (в некоторых случаях может использоваться надфиль).

После этого изделие погружается в небольшую баночку с надфилем, а в верхней части размещается кусочек припоя. Паяльник с подачей олова растопит материал, который самостоятельно растечётся по зачищенной поверхности жала.

Есть ещё один вариант самостоятельного залуживания наконечника. В этом случае мастера трут разогретое железо о дерево, на котором имеется припой и флюс. Стоит учесть, что для этой процедуры больше всего подойдёт дерево хвойных пород. Если эти простые рекомендации не будут соблюдены, то итоговая пайка будет недоступна, в независимости от температуры нагрева.

В процессе таких манипуляций мастер может столкнуться с главной проблемой — коррозией, которая часто возникает под воздействием агрессивных флюсов при высокой температуре. Но не стоит думать, что все это обусловлено кислотными составами, ведь обычная канифоль тоже плохо влияет на поверхностное состояние меди. В течение некоторого времени на поверхности жала могут образоваться небольшие борозды и раковины, которые нуждаются в тщательной шлифовке. А это приведёт к тому, что наконечник существенно уменьшиться в размерах.

Но несмотря на все недостатки, при правильном уходе и регулярной замене, наконечники из красного металла показывают очень хорошие результаты работы. Именно поэтому такие изделия все чаще покупаются начинающими и опытными мастерами.

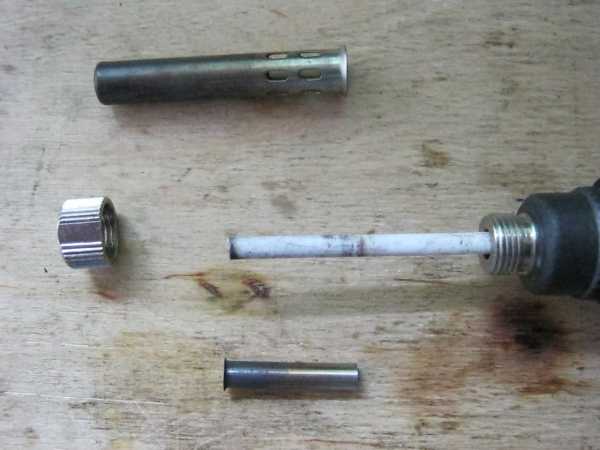

Современные производители выпускают такие модели паяльников, у которых вся рабочая часть покрыта специальным необгораемым составом. Стоит учесть, что этот слой очень тонкий и зачищать его, как в случае с обычными наконечниками, категорически запрещено. В этой ситуации у начинающих мастеров возникает логический опрос, как залудить необгораемое жало своими руками, если все стандартные действия в этом случае просто недоступны.

На помощь придёт обычный отрезок влажной ткани. Чтобы как следует облудить жало, нужно опустить кусочек припоя в канифоль, а уже потом потереть деталь о влажную ткань. В завершении процедуры следует поводить разогретым паяльником по припою.

Стоит учесть, что при работе с инструментом важно не перегревать его выше 300 ˚С. В противном случае придётся снова залуживать наконечник.

Детали для USB-инструментов

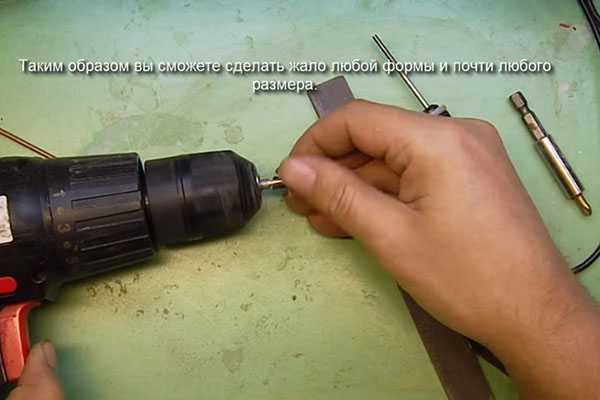

Многие современные мастера все чаще интересуются, как сделать тонкое жало для паяльника USB с активатором в домашних условиях. Стоит учесть, что жало должно соответствовать величине, которая ограничена применяемым напряжением. Лучшими характеристиками в этом случае обладает тонкий наконечник из качественных материалов.

Если под рукой имеется старое покупное изделие, тогда можно воспользоваться запасным наконечником, который всегда идёт в комплекте. Сделать самостоятельно жало для такого паяльника может практически каждый мастер, который обладает минимальными слесарными навыками. В этом случае своё предпочтение лучше отдать медному прутку, диаметр которого не должен превышать трёх миллиметров.

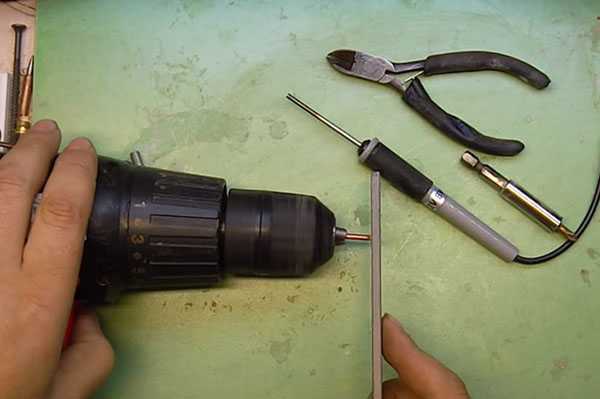

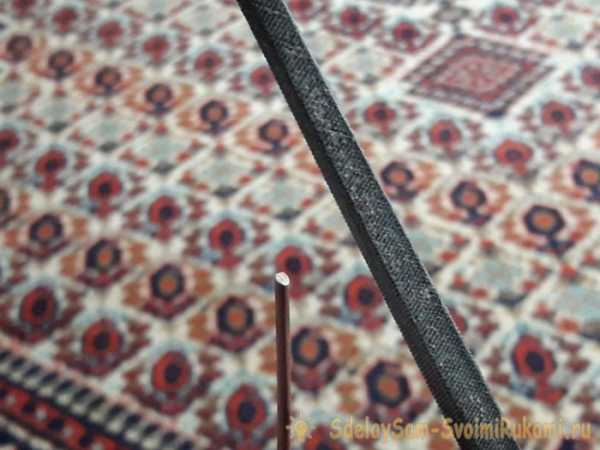

Когда нужная по длине заготовка отрезана, следует заточить один из её концов. Эта процедура должна проводиться в зависимости от личных предпочтений, так как мастеру должно быть удобно паять элементы микросхем. А вот второй конец прутка должен быть подогнан по толщине под посадочное отверстие в паяльнике. В противном случае можно нанести резьбу соответствующего размера.

Плановая заточка паяльника

Чтобы инструмент исправно выполнял основное своё предназначение, нужно периодически проводить его заточку. Плановая процедура предполагает следующие моменты:

• Для заточки жала лучше всего использовать стандартный напильник, который нужно держать под углом 40˚.
• Край обязательно нужно оставлять немного тупым, его ширина должна составлять минимум 1 мм.
• Если жало совсем новое, тогда можно использовать наждачную бумагу мелкой фракции. Эти манипуляции помогут удалить патину (своеобразная окись меди, которая имеет характерный зелёный оттенок).
• Если же мастера не устраивает заводской способ заточки, тогда можно вынуть жало и самостоятельно его отковать, придав форму выгнутой лопатки. У этой процедуры есть огромное преимущество — после обработки металл менее подвержен негативному воздействию коррозии.
• Если нужно придать наконечнику законченный вид, тогда можно обработать его обычным напильником с мелкой насечкой.

Оптимальная толщина

Именно этот критерий считается определяющим в тех случаях, когда электрический тип паяльника используется для работы с массивными изделиями. Если нужно определиться с тем, какое жало для паяльника лучше, тогда нужно ознакомиться с основными их разновидностями:

• Жало-лопатка. Широко используется для припаивания и отпаивания крупногабаритных радиокомпонентов. Основное физическое предназначение этого наконечника состоит в том, чтобы быстро и качественно прогревать всю поверхность детали. В процессе активной работы жало не остывает, так как обладает довольно большим объёмом.
• Обычное жало. Универсальная деталь с широким спектром применения. Этот инструмент смог соединить в себе все основные преимущества жал, благодаря чему считается одним из самых востребованных.
• Жало-игла. Этот наконечник менее востребован среди опытных мастеров. Все дело в том, что в момент соприкосновения с припоем он быстро остывает и перестает выполнять свою главную функцию. Специалисты рекомендуют использовать этот наконечник для очень мелких, ювелирных работ.
• Изогнутый тип жала. Очень удобен и практичен при демонтаже радиокомпонентов и медной оплётки, а также для устранения лишнего припоя с платы. Кроме того, инструмент весьма практичен для пайки.
• Жало-капля. Чаще всего используется специалистами для аккуратного переноса припоя на уникальном кончике, что в несколько раз повышает качество проводимых работ.

Отдельно стоит учесть, что универсальные паяльники с тонкими микроволнами и разной формой наконечника чаще всего используются для работы с миниатюрными деталями и тонкими проводниками. Помимо этого, они крайне востребованы в сфере ювелирных работ, когда нужна филигранная обработка заготовок.

В тех ситуациях, когда необходимо существенно увеличить показатель тепловой отдачи, лучше всего отдать предпочтение медным жалам.

Универсальные стабилизаторы температур

Конечно, одного только качественного материала недостаточно. Нужно, чтобы на кончике самого жала поддерживалась оптимальная температура. Именно для этих целей в его тело может быть вмонтирован специальный датчик. Такой вариант считается оптимальным в тех ситуациях, когда нужно поддерживать постоянную температуру в зоне пайки. Эти инструменты особенно важны в тех случаях, когда нужно работать с элементной базой, которая чувствительна к перегреву. В этом случае мастер может установить на наконечнике более высокую температуру, чем точка плавления припоя.

Специалист может работать без опаски повредить детали. К тому же в большинстве конструкций используются довольно простые схемы, когда температура устанавливается заранее и не нуждается в постоянном контроле. Отдельно стоит учесть, что регулятор может быть установлен в корпус или же вынесен в отдельный блок. На качество работы это совершенно не влияет.

На сегодняшний день есть определённая категория радиолюбителей, которые больше всего предпочитают инструменты собственного производства, в том числе и наконечники для паяльников. Чаще всего, перепробовав множество различных вариантов, мастер выбирает определённое жало или же пробует изготовить его самостоятельно.

pochini.guru

Как сделать тонкое жало у паяльника для пайки мелких деталей (SMD) самому.







Тема: самодельное тонкое жало у паяльника с толстым жалом, как сделать.



Современная техника в своих схемах имеет достаточно маленькие элементы, называемые SMD. Они хороши тем, что занимаю минимум места на плате. С другой стороны возникают некоторые трудности в пайке таких маленьких деталюшек. Обычным 40 ваттным паяльником с толстым жалом уже не выпаять подобные элементы. При попытке же это сделать скорей всего будут повреждены электронные детали по причине чрезмерного перегрева. Да и выглядеть место на самой плате после этого будет не очень.



Для пайки SMD компонентов не обязательно покупать специальный паяльник с тонким жалом. Если вы конечно не планируете серьезно заняться подобной пайкой. Можно легко сделать самому тонкое жало для паяльника, у которого оно толстое. Для этого понадобится всего лишь небольшой кусок медного одножильного провода. Его диаметр должен быть примерно около 1,5-2 мм. Этот кусок и будет выполнять роль тонкого жала. Провод нужно просто в несколько витков обмотать вокруг толстого жала имеющегося у вас паяльника. Конец же его оставляем длинной около 1,5 см. Кончик подтачиваем напильником под углом где-то 45 градусов. Им и будем осуществлять пайку маленьких электронных SMD деталей.



Стоит учесть, что такой способ подразумевает использование именно медной одножильной проволоки. Так как именно она имеет высокую теплопроводность, хорошо лудится (в отличии от алюминия), достаточно хорошо держит свою упругость в нагретом состоянии. Использование железа недопустимо, так как он гораздо хуже передает тепло через себя, да и лудится также плохо. С медной проволоки желательно снять изоляцию (лак), если она имеется, поскольку на начальном этапе нагрева она сильно будет дымить при своем сгорании.

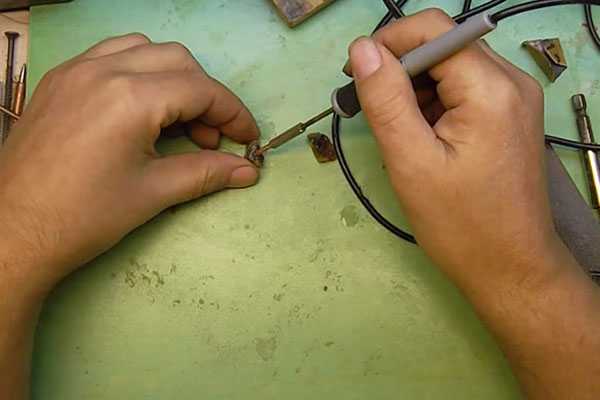

Думаю с самой пайкой проблем не должно возникнуть. Просто в самом начале, после того как зачистили конце проволоки (тонкого жала), в нагретом состоянии погрузите его в канифоль, флюс, а потом коснитесь припоя. Это залудит рабочий кончик самого нового жала. При ровномерномо лужении пайка будет лёгкой и простой. Стоит учесть, что длина такого маленького жала имеет значение. Если ваш паяльник менее мощный (к примеру рассчитан на 30 Вт), то и длина жала должна быть меньше (чтобы хорошо прогреваться, чрезмерно не рассеивая тепло в окружающую среду). Большая мощность паяльника, и длиннее жало можно сделать.



Достоинством такого тонкого жала является то, что им гораздо сложнее перегреть SMD детали. Хотя если долго держать нагретое жало на маленькой детали, то всё же возможно ее испортить перегревом. Так что следите за временем пайки (прикосновения к детали). Не забывайте периодически чистить кончик жала. Это способствует хорошему качеству пайки. Просто если обнаружили неравномерность лужения на жале, зачистите напильником его и заново залудите.





P.S. Вроде бы простая вещь — сделать тонкое жало у паяльника с толстым жалом для пайки мелких электронных деталей, компонентов, а сэкономит деньги на покупки специального паяльника. Да и если правильно всё сделать даже таким самодельным паяльником можно достаточно качественно и легко делать свою работу. Так что делайте, используйте, удачи в делах!



electrohobby.ru

Подготовка паяльника к пайке | Практическая электроника

Как научиться паять? Оказывается, достаточно просто. Нужно знать всего три вещи. Первое — что такое паяльник. Второе — что такое припой. Третье, и самое главное, — правило электробезопасности. А теперь поподробнее обо всём этом

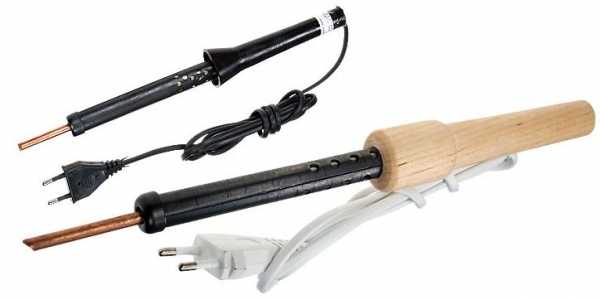

Паяльник — это электрический, реже газовый инструмент, который имеет жало и ручку для удобного пользования. Жало имеет рабочую область и область нагрева. Нагревается жало по всей длине, но рабочая область расположена только у его конца. Припой — это смесь олова, канифоли и других неосновных веществ, цель которой соединить металлические части провода или другого твёрдого предмета. Припой при нагреве поддаётся изменению своего состояния и становится практически жидким, что позволяет растянуть его по поверхности склеивания предметов.

Жало для паяльника бывает в основном двух видов: это медные жала, которыми паяют еще ветераны электроники,

и съемные жала с никелевым покрытием, которыми паяет молодежь и все те, кто понял преимущество таких жал

Для жал с никелевым покрытием требуется  свой паяльник, с регулировкой температуры и с возможностью разборки паяльника. В основном такие паяльники устанавливаются на паяльную станцию, например, Lukey 702.

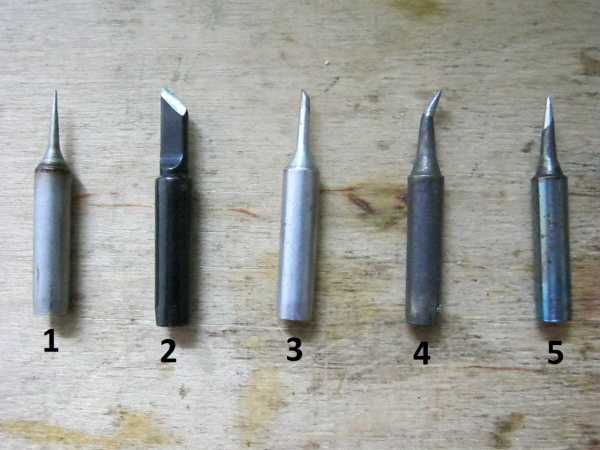

У меня в комплектации вот такие жала с никелевым покрытием:

1) Жало-игла. Честно говоря, полная лажа. Как только притрагиваешься к припою, жало резко остывает и потом уже перестает греть припой. Поэтому, такое жало подойдет только для очень мелких ювелирных работ.

2) Жало-лопатка. Используется для отпаивания и припаивания крупногабаритных радиокомпонентов. Физический смысл заключается в том, что быстро прогревает всю деталь, не остывая сам, потому что обладает большим объемом по сравнению с другими жалами.

3) Жало-капля. Очень удобен для переноса капельки припоя на своем кончике, что в свою очередь повышает качество пайки и запаиваемых радиокомпонентов.

4) Изогнутое жало. Очень удобен при демонтаже радиокомпонентов  в паре с медной оплеткой для снятия лишнего припоя с платы. Удобен также и для пайки.

5) Обычное жало. Очень универсальное жало. Сочетает в себе все жала, поэтому считается самое ходовое :-).

Как же поменять жало? Для начала разбираем паяльник

Белая палочка, торчащая из ручки паяльника — это  нагревашка. Вот она и греет жало.

После разборки паяльника убираем жало и ставим другое. Собираем в обратной последовательности.



Задача паяющего — нагреть жало, взять на жало припой, убедиться, что капля стала жидкой, и, соединяя две поверхности, например, проводов, заклеить их раствором жидкого припоя. Так как иногда олово и канифоль поставляется отдельно, то следует сказать, что сначала процедуру пайки проводим канифолью, и только потом цепляем на канифоль олово. В этом случае канифоль играет роль «цемента» и склеивает поверхность с оловом. Так как олово используется в роли проводника, то следите, чтобы образовавшаяся капля хорошо соединяла контакты.

Для того, чтобы правильно выставить температуру, берем  припой и касаемся им жалом паяльника. Повышаем температуру на паяльной станции и смотрим, когда  припой начнет плавиться. Ловим тот момент и прекращаем повышение температуры паяльной станции.

Только не путайте плавление припоя с его размягчением. Когда припой стает как каша, это  значит температура паяльника еще маловата. Надо еще чуток добавить. На разных паяльных станция индикация температуры  разная.  Я, например, выставляю на своей станции температуру порядка 360-370 градусов. Некоторые электронщики выставляют температуру 330-340, а кто-то даже 300. Это говорит о том, что датчик температуры паяльника у каждой паяльной станции  разный. Больше всего врут по температуре китайские дешевые паялки, типа Lukey. Но, немного отходя от темы, скажу что эти паяльные станции очень  хорошо  себя зарекомендовали, особенно Lukey 702.

Дешевле всего приобрести эти жала можно на Алиэкспрессе по этой ссылке:

А есть также и медные. Они лучше с точки зрения пайки, так как теплопроводность меди очень высокая. Единственный минус — такие жала обгорают и в конце концов теряют свою первоначальную форму

Глянуть медные жала можете по этой ссылке

В заключении скажу еще пару слов о жалах паяльника с никелевым покрытием. За ними, как и за всей аппаратурой, требуется уход.  Ни в коем случае не чистите наждаком или напильником такие жала! Это приведет к тому, что вы сдерете рабочий слой,  жало  будет у вас выгорать и припой не будет к нему липнуть. Я раньше про это не знал и загубил одно жало 🙁 .  Не допускайте перекала жала  при пайке. Поглядывайте на его цвет.  Рабочая область жала должна блестеть оловянно-свинцовым цветом. Если увидите фиолетово-синий цвет, снизьте температуру на паяльной станции. Желательно по окончанию пайки оставить жирную каплю припоя на таком жале и уже после этого выключать паяльник.

Никогда не подносите раскалённое жало к кабелю питания, иначе можете получить удар электрическим током. Следите, чтобы шнур питания всегда был в исправном состоянии и никогда не оставляйте раскалённый инструмент без присмотра лежащим не на подставке, а на столе. Паяйте с умом!

www.ruselectronic.com

Расскажем как сделать паяльник своими руками в домашних условиях

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защищает нагревательный элемент. На корпус одевается ручка, состоящая из двух частей. Ее задача – уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например – слюду. Внутри располагается жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные устройства, их принцип работы отличается от рассматриваемого варианта.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями. От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

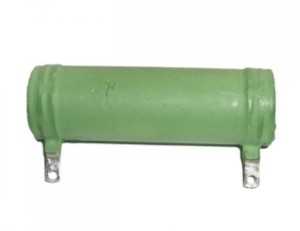

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, имеют рассеиваемую мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент – нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже. Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом, мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал – текстолит или эбонит, главное – хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один устанавливается внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии. Второй пруток, потоньше – будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как можно плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

С одного торца сверлим отверстие с резьбой под крепежный винт, с противоположного – под рабочее жало. Примеряем пруток к резистору, протачиваем паз под стопорное кольцо.
Собираем конструкцию в единый элемент.

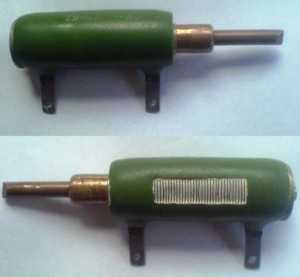

Устанавливаем все это в нагреватель (резистор), и проводим испытания. Полный нагрев происходит за 1-2 минуты. К аккумулятору подключаемся через предохранитель.

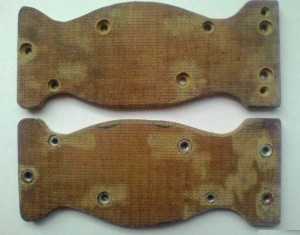

Приступаем к изготовлению ручки. Из текстолита выпиливаем две зеркальные половинки, сверлим в них отверстия для соединения и крепления нагревательного элемента.

Внутри выбираем пазы для проводки. Если есть желание – можно установить фиксируемый выключатель.

Собираем конструкцию в готовый прибор. Для соединения с аккумулятором можно припаять вилку для гнезда прикуривателя. Однако более практично будет оснастить провод разъемами типа «крокодил». Тогда можно будет подключать паяльник напрямую к клеммам АКБ, не опасаясь сгоревшего предохранителя в автомобиле.

ВАЖНО! В любом случае следует установить на проводе питания коробочку с предохранителем.

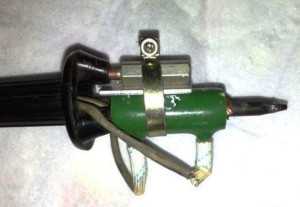

Возможны и другие варианты сборки, у кого какой материал в запасе.

Принцип работы остается неизменным.

Паяльник для SMD элементов

Как уже понятно из названия, инструмент будет маломощным с тонким жалом. Рабочий эскиз представлен на рисунке:

Основа конструкции – самодельный нагревательный элемент из стального винта, проволоки-константана, и медного жала.

Внутри винта, по его оси высверливается отверстие под жало, сделанное из медной проволоки. Сбоку маленькое отверстие для стального шарика, выступающего в роли фиксатора, шарик зажимается гайками. Поверх нагревателя, одетого на винт – располагается защитный металлический цилиндр.

В качестве изолятора используется стеклоткань, она достаточно термостойкая, чтобы выдержать температуру нагрева – 280 градусов.

Подробный чертеж конструкции паяльника:

И, собственно, проволочный нагревательный элементе:

Ручкой послужила сломанная кисть, в которой высверливается сквозное отверстие под питающий кабель.

Конструкция готова. Блок питания паяльника – регулируемый, 0-15 вольт. Провод лучше делать как можно тоньше, подойдет сечение 0,75. Мощность маленькая, с толстым кабелем неудобно работать.

Выполнять тонкую работу таким прибором – одно удовольствие.

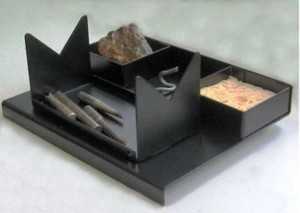

Подставка для паяльника

Как самостоятельно сделать паяльник, мы разобрались. Теперь делаем держатель. Идеальная подставка должна иметь три отсека. Для припоя, канифоли и протирочной губки. Можно предусмотреть отсек для сменных жал. В общем – совершенству конструкции нет предела.

Однако большинство радиолюбителей предпочитают самостоятельно сделать подставку максимально аскетичной. При этом примитивные конструкции оказываются удобнее промышленных вариантов.

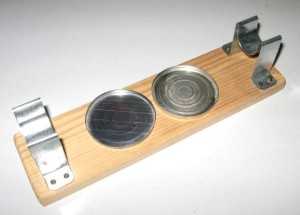

Как правило – достаточно дощечки, пары металлических крышек, и проволоки или жестяной ленты.

Если ремонт электроприбора застал врасплох, и под рукой есть только паяльник – подставку можно изготовить за несколько секунд буквально из подручных материалов. Например – из алюминиевой вилки.

На самом деле, если вы самостоятельно смогли сделать паяльник, то и подставка должна быть соответствующей. В принципе – ничего сложного. На пластине ДСП размещается регулятор мощности, необходимые емкости и даже зажим для проводов.

Регулятор можно изготовить самостоятельно, схем достаточно много выложено на профильных сайтах.

Изготовление коробочек тоже не вызовет сложностей.

А зажим типа «крокодил» просто устанавливается на винт.

В результате мы получаем полноценную паяльную станцию, не хуже магазинных аналогов. А трудозатраты – пара зимних вечеров.

Подставка для паяльника с лупой

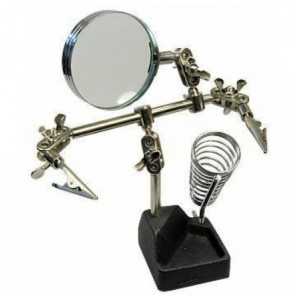

Еще одно приспособление может улучшить качество работы с паяльником. Это лупа с подвижным креплением. Можно приобрести готовый вариант, как правило – производства КНР.

Или просто прикрепить к изготовленной подставке домашнее увеличительное стекло при помощи гибкого стержня или толстой медной проволоки.

Каждый элемент, описанный в статье – добавляет удобства радиолюбителю. А возможность изготовить приспособления самостоятельно – еще и сэкономит деньги.

obinstrumente.ru
