Как гнуть трубу в домашних условиях?

Методы сгибания трубы под прямым углом
Как согнуть профильную трубу
Варианты сгибания трубы, имеющей квадратный профиль
Сгибание металлопластика
Особенности сгиба полипропиленовых заготовок без трубогиба
Эффективное сгибание пластиковых элементов

В процессе ремонта частного дома или другого жилища могут потребоваться изогнутые трубы. В связи с этим становится актуальным вопрос, как в домашних условиях согнуть трубу без трубогиба. Изучив хитрости этого процесса, можно сделать это очень просто.

Методы сгибания трубы под прямым углом

Металлические изделия отличают особой прочностью, однако особое воздействие на этот материал позволяет придать ему необходимую форму.

Согнуть металлическую трубу самостоятельно можно несколькими способами:

Как согнуть профильную трубу

Теплицы разного размера и предназначения, беседки и другие конструкции на участке строят с помощью профильных трубных изделий. Такие металлоконструкции имеют одну отличительную особенность: загиб трубы на трубогибе или без него приводит к деформации заготовки (может наблюдаться сплющивание или трещины).

Решение этой проблемы достаточно простое: ее также наполняют песком или водой, которую в последствие замораживают. Выполнение этих несложных действий снижает риск повреждения трубы и позволяет достичь желаемого результата. Этим же методом можно воспользоваться при решении вопроса, как согнуть без трубогиба трубу алюминиевую или латунную(прочитайте также: "Как загнуть трубу без трубогиба – способы для разных материалов").

Варианты сгибания трубы, имеющей квадратный профиль

Достаточно часто возникает проблема, как согнуть металлическую трубу, имеющую квадратный профиль. Квадратную трубу, имеющую небольшое сечение можно согнуть, не нагревая, но предварительно заполнив полость песком или водой. Единственным отличием от круглой заготовки является необходимое наличие резиновой киянки.

Труба устанавливается на две крепкие опоры и с помощью киянки выполняется изгиб детали. Чтобы не допустить возможного повреждения, действия должны быть плавными и аккуратными. Достаточно большой угол изгиба можно получить, дополнительно нагревая профильную трубу на участке изгиба.

Сгибание металлопластика

Довольно часто металлопластиковые трубы используются при обустройстве системы теплого пола. Эффективность работы этой системы обеспечивается параллельной работой трубопровода и системы отопления.

Система теплого пола предполагает неограниченное количество сгибов металлопластиковой трубы. К сожалению, в торговых сетях такие конструкции приобрести невозможно. Поэтому важно знать, как в домашних условиях согнуть трубу из металлопластика(подробнее: "Виды трубогибов для металлопластиковой трубы, характеристики, преимущества использования"). Для качественного результата необходимо изучить все особенности материала и непосредственный процесс сгибания.

Аналогично металлическим заготовкам получить необходимый заворот металлопластиковых элементов можно несколькими способами:

  • Самым простым и менее затратным способом является сгибание трубы своими руками. Не используя подручные средства. Для выполнения этого действия заготовку зажимают в руках и плавно начинают сгибать, при этом важно исключить сильный перегиб. Нормальный сгиб допускает 150 на каждые два сантиметра трубы.
  • Другой способ предполагает использование дополнительных кусков проволоки, которыми заполняется полость трубы. С помощью этого способа можно быстро и ровно согнуть металлопластиковую заготовку.
  • Согнуть трубу из металлопластика можно с помощью песка, выполняя действия, аналогичные тем, что проводятся с металлической трубой. Один конец подготовленного изделия прочно закрепляют и плавно сгибают, нагревая участок сгиба газовой горелкой или паяльной лампой. Проверить готовность металлоконструкции к процессу сгибания можно с помощью бумажного листа.

Особенности сгиба полипропиленовых заготовок без трубогиба

Необходимость сгибания полипропиленовой трубы возникает очень редко, так как выполнять подобные действия с материалом не рекомендуется.

Однако если без этого процесса не обойтись, то можно воспользоваться следующими методами:

  • Нагревание места изгиба. Для достижения желаемого результата лучше всего использовать строительный фен, нагревание следует довести до температуры 1500С. Затем можно сгибать изделие, придавая ему нужную форму. Выполнять все действия необходимо в перчатках, устойчивых к высоким температурам. Важно помнить одно правило: сгиб выполняется в сторону менее толстой стены, то есть утолщенная стенка полипропиленовой заготовки должна размещаться с внешней стороны изгиба. После полного остывания изделия следует внимательно осмотреть его. На поверхности не должны наблюдаться вмятины или трещины.
  • Второй метод – холодное сгибание. Полипропиленовую трубу можно согнуть руками, но сгиб должен иметь радиус, не превышающий 8 диаметров заготовки. В противном случае материал просто сломается.

Эффективное сгибание пластиковых элементов

Трубы из поливинилхлорида достаточно просто согнуть с помощью определенной инструкции. Выполняя ее пункты, можно легко и просто в домашних условиях придать пластиковому трубопроводу нужную форму, не прибегая к посторонней помощи.

Для сгибания пластиковой трубы выполняются следующие действия:

  • В любом строительном магазине нужно купить древесноволокнистую плиту, которая необходима для сооружения специальной оправы. С помощью этой оправы выполняется сгибание пластиковой заготовки до того момента, когда изделие примет нужную форму.
  • Согнув плиту до нужного радиуса, следует отшлифовать ее поверхность. Можно воспользоваться в этом случае мелкой наждачной бумагой.
  • На следующем этапе из силикона формируют оболочку для сгибаемого элемента. Она должна соответствовать форме и размеру трубы. С помощью оболочки заготовка из ПВХ фиксируется на оправе из ДВП. Кроме того оболочка служит своеобразной защитой для поверхности пластиковой трубы, предотвращая образование различных дефектов, включая царапины, сколы и другие механические повреждения.
  • Далее металлопластиковая заготовка помещается непосредственно в оболочку.

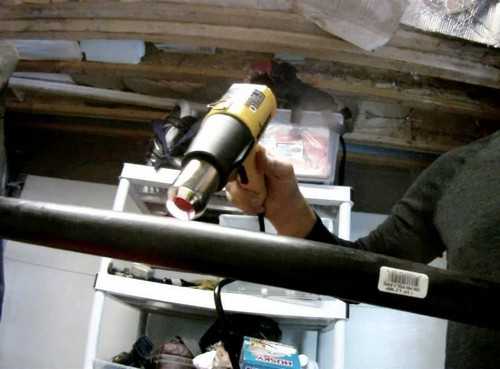

  • Теперь можно приступать к нагреванию трубного элемента. Под воздействием высокой температуры материал становится более мягким и начинает принимать форму оправы. Результатом процесса становится изделие желаемой формы.
  • Сформированное изделие необходимо остудить в течение 10-15 минут. По истечении этого времени видоизмененная труба из поливинилхлорида может быть извлечена из оправы. После этого готовый конструктивный элемент рекомендуется оставить еще на некоторое время, чтобы он полностью остыл.

Несмотря на множество способов, как загнуть металлическую трубу или изделие из другого материала, получить идеальный результат в бытовых условиях практически невозможно. Однако изучение теоретических материалов и неоднократное экспериментирование на непригодных кусках трубы из подобных материалов поможет понять, как согнуть трубу, не имея трубогиба.

Главное, что после этого заниматься процессом сгибания трубных элементов можно в любое свободное время.

Особенности алюминиевых труб
Как согнуть алюминиевую трубу
Как работать с трубогибом в домашних условиях
Способы гибки
Самостоятельное сгибание алюминиевой трубы

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.

Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.

Алюминиевые трубы классифицируют по следующим параметрам:

  1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

  1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.

Вне зависимости от выбранного варианта гибки, главная задача — не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибомв домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

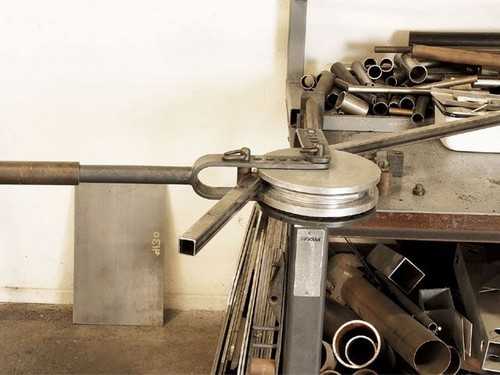

  • Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
  • Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
  • Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

  • Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
  • Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
  • Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

  1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
  3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними.

    Изгибание труб в домашних условиях

    Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.

  4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные профильные трубы.
  5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.

Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.

Похожие статьи

shtyknozh.ru

Как правильно согнуть трубу без трубогиба

При строительных или ремонтных работах часто возникает необходимость согнуть под определённым углом трубу для монтажа систем водопровода, отопления и пр. Можно приобрести уже готовые заранее изогнутые трубы, а можно согнуть прямые трубы, но делать это нужно с соблюдением всех требований, в противном случае трубу можно просто сломать.

к оглавлению ↑

Приспособления для сгибания труб

Лучше всего для сгибания труб использовать специализированное оборудование, это очень упростит процедуру сгибания и предотвратит поломку трубы.

к оглавлению ↑

Трубогиб

Для сгиба металлических труб используют специальные приспособления – трубогибы. Существует несколько видов трубогибов:

  1. Ручной трубогиб — применяется для сгиба труб небольшого диаметра. Обычно, на нём сгибают трубки из цветных металлов и нержавеющей стали. Процесс достаточно прост: один конец трубы вставляется в трубогиб, затем при помощи рычага труба постепенно изгибается до нужного угла.
  2. Гидравлические трубогибы – используются для сгибания труб большого диаметра. Для того чтобы согнуть трубу большого диаметра с помощью гидравлического трубогиба нужно определив место будущего сгиба, закрепить трубу в пазах устройства, а затем с помощью рычага постепенно её выгибать.
  3. Для труб большого диаметра и больших объёмов работ используют электромеханические трубогибы. Они отличаются не только высокой производительностью и точностью выполнения сгиба, но и отсутствием необходимости в физической силе оператора.
к оглавлению ↑

Плоскопараллельная пластина

Если под рукой нет трубогиба, то для сгибания трубы можно использовать плоскопараллельную пластину. Она отлично подойдёт для сгибания металлических и металлопластиковых труб с диаметром до 45 мм. Её простейшая конструкция изображена на рисунке.



Вся конструкция состоит из плиты-основания (1), пластины с пазом в который вставляется труба (2), хомута для закрепления трубы (3) и самой изгибаемой трубы (4). Плоскопараллельную пластину довольно легко можно изготовить самостоятельно.

Сгибаемую трубу закрепляют хомутом в пазу и гнут вдоль пластины.

С помощью плоскопараллельной пластины можно сгибать только короткие трубы.

к оглавлению ↑

Стальная пружина

Для сгибания труб из цветных металлов, чтобы предотвратить их повреждение используют стальную пружину средней жёсткости. Диаметр пружины должен быть чуть меньше диаметра трубы. Пружина вводится до места будущего сгиба, а затем сгибается с помощью калена или будучи зажатой в тиски. Стальная пружина позволит стенкам трубы легко сгибаться, при этом не деформируясь и не лопаясь.

Закрепите на конце пружины проволоку или прочный шнур, чтобы легко достать её из трубы после сгибания.

к оглавлению ↑

Методы сгибания труб без трубогиба из разных материалов

Что делать если ничего из вышеперечисленного под рукой не оказалось? Как согнуть трубы без специализированных средств?

к оглавлению ↑

Сгиб металлопластиковой трубы

Сгибать металлопластиковые трубы при помощи трубогиба не рекомендуется! Гнуть их лучше всего вручную – это и проще и быстрее. Не стоит гнуть трубу в один заход, это может привести к её повреждению. Лучше сгибать её постепенно в несколько заходов, каждый раз сгибая лишь на небольшой угол.

к оглавлению ↑

Сгибаем трубу из полипропилена

Трубы из полипропилена просто так не согнуть — труба либо распрямится, либо сломается. Поэтому для сгиба труб из пропилена используют промышленный фен! Нагревайте трубу в будущем месте сгиба и при этом начинайте плавно её изгибать. Не стоит перегревать трубу, так что она начнёт плавиться.

к оглавлению ↑

Как согнуть профильную трубу

Профильные трубы часто применяются при строительстве теплиц и беседок. Обычно, для их сгиба применяются специальные станки – профилегибы. Конечно, для разового применения это не выгодно — в таком случае, можно приобрести ручные трубогибы, способные сгибать трубы, как с квадратным сечением, так и с круглым сечением.


Для сгибания профильных труб на ручном трубогибе требуется очень много физической силы.

Ручной трубогиб применяется для сгиба стальных, медных и полимерных трубы небольшого диаметра.

к оглавлению ↑

Гнём профильную трубу народными методами

Для сгиба профильной трубы можно воспользоваться песком или водой.

Песок

Для того чтобы согнуть квадратную трубу с помощью песка нужно всыпать сухой песок внутрь, так, чтобы он плотно заполнил все внутреннее пространство. Концы трубы нужно закрыть заглушками и можно даже зажать тисками, чтобы заглушки не вылетели. Слегка постукивая по трубе с помощью резинового молотка или деревянной киянки труба изгибается до нужного радиуса.

При сгибании профильной трубы песок не даёт ей деформироваться и сломаться.

Для создания сильного изгиба следует нагревать трубу паяльной лампой или газовой горелкой. Трубу стоит нагревать до появления окалины, после этого трубу можно начинать гнуть.

Не нагревайте оцинкованные профильные трубы — это нарушит целостность их покрытия.

Вода

Метод подойдёт для применения в холодное время года. Для того, чтобы согнуть профильную трубу с помощью воды, нужно закрыть один её конец заглушкой, а через другой залить в неё воду и выставить на мороз. После замерзания воды, можно приступать к плавному сгибанию трубы.

Очень хорошо таким способом сгибаются дюралевые и латунные трубы.

Помните, что иногда стоит прибегнуть к услугам профессионалов, чтобы избавить себя от проблем в будущем и получить качественные услуги с использованием профессионального оборудования.

к оглавлению ↑

Видео

Видео о том как согнуть металлопластиковую трубу без применения спец. инструментов:

Сгиб металлической трубы на плоскопараллельной пластине:

manyrooms.ru

Как согнуть трубу без трубогиба своими руками?

Наверняка вы сталкивались с ситуацией, когда при сборке трубопровода становится необходимо выгнуть трубу на определенный градус.

Для таких задач применяют специальный инструмент, именуемый трубогиб. Трубогибы бывают самыми разными. Они предназначаются для сгибания труб из металлов, пластика, различных сплавов и т.д.

Все это конечно очень хорошо, но что делать, если надо согнуть трубу без трубогиба? К примеру, если трубогиба у вас в наличии нет, а дело не терпит отлагательства.

Выгибание металлопластиковой трубы с пружиной внутри

Что же, есть способы выполнить подобные действия и своими руками. Мы вам о них расскажем.

Cодержание статьи

Особенности процесса

На самом деле сгибать трубы достаточно легко. Это только кажется, что для подобных действий необходимо огромное количество сил и энергии. Конечно, при работе с металлическими трубами все же придется попотеть, но даже в этом случае процесс занимает всего несколько десятков минут, и это с учетом подготовительных работ.

Но просто согнуть трубу недостаточно. Надо сделать это правильно, чтобы в итоге получить рабочий, а не испорченный образец. Если мы загибаем трубы своими руками, то шанс их повреждения существенно возрастает, так как согнуть трубу в домашних условиях можно только с помощью подручных средств.

Все дело в том, что труба при изгибании меняет свою структуру, натурально деформируется. И процесс деформации проходит непредсказуемо.

Это только кажется, что модель из той же стали изгибается красиво и плавно, как будто бы по волшебству сохраняя свою форму.

На самом деле это не так. В момент изгибания, особенно если работаете вы только подручными средствами, стенки трубы деформируются неравномерно.

Внутренняя стенка как бы накапливает в одной точке больше материала, становится толще, образуются даже микроскопические складки. Наружная же, наоборот, растягивается, что чревато появлением микротрещин. Согните ее слишком быстро или без предварительной подготовки – и ее повреждение будет практически неминуемым.

Как обезопасить себя?

Впрочем, себя можно легко обезопасить или хотя бы свести шанс повреждения трубы к минимуму. Для этого применяют несколько хитростей.

Во-первых, при изгибании своими руками трубу нагревают до определенной температуры. Это нормально, без прогрева согнуть отрезок, да еще и стальной, крайне сложно. Вы потратите уйму сил и энергии, а результат же вас вряд ли порадует.

Достигла ли поверхность трубы нужной температуры, проверяется с помощью обычной бумажки. Считается что труба прогрелась, если бумажка при контакте с ней начинает тлеть.

Процесс загибания стальной трубы

Способ, конечно, довольно топорный и дает только относительные результаты, но для домашней работы большего и не требуется.

Во-вторых, в полость трубы обязательно добавляют стабилизирующий материал. Это делается до момента ее прогрева.

В качестве стабилизирующего материала применяются разные варианты, от песка до пружин. Трубу с обеих сторон закупоривают, а затем уже принимаются за работу.

Внутри трубы песок играет роль пластификатора. Он не дает материалу деформироваться рывками, при этом сохраняет изначальную форму заготовки, что тоже крайне важно.

Также перед началом работы необходимо создать деревянную или стальную заготовку, для упрощения процесса деформации. Необязательно сильно мучиться и что-то создавать, надо просто выбрать подходящий материал.

К примеру, если вам нужно загнуть трубу под прямым углом своими руками, то хватит и наличия профильной трубы или же стола.

Если же радиус загиба достаточно большой, то придется подобрать обратную трубу нужных размеров или же деревянное полено.

Отличия в зависимости от материала трубы

Материал трубы оказывает огромное влияние на то, как мы будем с ней взаимодействовать

Трубы разделяют на:

  • Металлические;
  • Пластиковые.

Металлические трубы требуют один подход, пластиковые – совсем другой. К тому же и конкретные материалы различаются по своей прочности, устойчивости, принципу деформации и т.д. Все это следует учитывать, в особенности, когда мы работаем без специализированного инструмента, то есть своими руками.

Взаимодействие с металлическими образцами

Металлические трубы в домашних условиях изгибать сложнее всего. Да вы впрочем, и сами это понимаете.

Металл хоть и пластичный, но очень прочный. Вручную, без предварительной подготовки, с ним просто не совладать.

Перед обработкой трубу желательно нагреть горелкой

Зато если все продумать заранее, то и результат вас наверняка порадует. Также не будем забывать, что есть металлы мягкие, а есть жесткие. Цветные металлы – по большей степени мягкие. С ними работать проще.

Та же медь, при желании, вообще деформируется вручную. Тонкую медную трубу реально загнуть руками, чем часто сантехники и пользуются.

Укрепленная медь уже прочнее, но все равно не сравнится по прочности со сталью или хорошим алюминием.

Рабочий процесс

Рассмотрим алгоритм, позволяющий нам изгибать металлические отрезки труб своими руками.

Этапы работы:

  1. Подготавливаем инструмент, находим горелку, собираем песок, заглушки и т.д.
  2. Засыпаем песок внутрь трубы.
  3. Закупориваем ее.
  4. Нагреваем ее газовой горелкой.
  5. Проверяем температуру нагрева. Если бумажный лист при контакте с металлом загорелся либо начал тлеть, значит все нормально, можно начинать.
  6. Монтируем трубу в рабочее положение.
  7. Загибаем отрезок с применением физической силы. Желательно делать это в перчатках, так как металлы отлично проводят тепло.
  8. При достижении нужного угла оставляем трубу на сутки.

Вот и все. После завершения работы остается только проверить качество изгиба. К сожалению, в нагретом состоянии это сделать не удастся.

Дополнительные советы

Песок следует засыпать до момента полного заполнения трубы. Заглушки желательно брать не пластиковые, а стальные. Пластик может расплавиться и сцепиться со сталью. Ничего страшного конечно не произойдет, но и лишние проблемы нам ни к чему.

Выгнуть трубу малого диаметра можно даже вручную, применив усиленное плечо

Нагревают трубу равномерно, то есть со всех сторон, акцентируя внимание на внешней. Именно на ней пройдут самые серьезные деформации.

Нагретую трубу разрешается загибать только в термостойких перчатках. Иначе можно обжечься. Да и вообще, если собираетесь действовать по приведенной инструкции, то желательно позаботиться о личной безопасности, надеть экипировку и т.д.

Рекомендуем загибать трубу не рывками, а поступательными плавными движениями. Впрочем, тут каждый действует так, как ему видится возможным.

Работа с пластиковыми трубами

Пластик загибать проще, это совершенно очевидно. Он намного мягче, во многих случаях пластичнее, да весит легче. Однако у пластика есть одна неприятная характеристика, он имеет предел прочности. То есть может треснуть, если приложение сил будет излишним. Это надо учитывать.

Помните, что трещина в трубе – это необязательно огромная дыра, в которую можно засунуть палец. Как раз образование такой трещины в трубе – большое благо, потому что ее легко заметить.

Проблемы же появляются, когда в пластике образуются микротрещины или даже зачатки трещин. Они незаметны и будут ждать своего часа, чтобы затем в самый неподходящий момент заявить о себе.

Выгибание трубы без трубогиба (видео)

Отличия труб из разных видов пластика

Проще всего работать с металопластиком. Этот материал является комбинацией алюминиевого стержня и пластикового сплава, он очень прочен, но в то же время пластичен.

Процесс его гибки, практически ничем не отличается от аналогичного при взаимодействии со стальными образцами. Причем трубу, если она малого диаметра, даже прогревать нет нужды. Можно выгнуть просто руками. Только опять же, нужно позаботиться о наличии стабилизатора в ее полости, чтобы деформация прошла успешно.

В качестве стабилизатора можно применять не только песок. Хорошо действует проволока или даже стальная пружина высокой прочности.

Полипропилен гнуть тоже можно, но тут надо быть очень осторожным. Производители полипропиленовых труб не рекомендуют загибать их самостоятельно. Если все же это необходимо, тогда позаботьтесь о наличии у вас строительного фена.

Им можно прогреть стенки трубы, а затем выгнуть ее на заранее подготовленной заготовке. Размещайте трубу так, чтобы утолщенная стенка находилась на внешней стороне изгиба. Тогда шанс повреждения отрезка существенно уменьшиться.

Тонкие пластиковые трубы, казалось бы, гнуть проще всего. Вот только они ломаются при физическом воздействии. Здесь надо применить хитрость и все ту же термическую обработку.

Строительным феном мы нагреваем трубу до температуры в 200 градусов, а затем легко и плавно начинаем ее изгибать. В некоторых случаях пластик станет настолько мягким, что сам начнет гнуться. Тогда просто уложите ее так, как вам необходимо, а затем постарайтесь зафиксировать.

Другие похожие статьи по теме:

trubypro.ru

Способы гибки труб в домашних условиях — как согнуть трубу?

Необходимость проводить гибку труб в домашних условиях в настоящее время является определенной проблемой для многих. Монтаж систем водопровода и отопления доступен любому  мастеру, изготовление различных декоративных конструкций требует получения радиальных изгибов разного размера, что может поставить в тупик бывалых. Наша статья подскажет вам каким образом правильно производить данную операцию.

Гибка стальных труб

Оптимальным инструментом для сгибания металлических труб по радиусу того или иного размера является трубогиб, состоящий из стационарного и подвижного роликов. Простому обывателю при разовой необходимости его использования приобретать или изготавливать это приспособление нецелесообразно. Существуют способы гибки различных труб без трубогиба.

Согнуть стальную трубу небольшого диаметра несложно с помощью паяльной лампы и чистого речного песка. Для этого предварительно одно отверстие в трубе заглушают деревянной пробкой. Далее во второе засыпают сухой песок, слегка утрамбовывая его легкими ударами о твердую поверхность. После заполнения внутреннего пространства и во второе отверстие забивают заглушку. Песок в данном случае обеспечивает необходимое сопротивление, препятствующее деформации трубы, и более равномерный прогрев, препятствуя быстрому охлаждению металла.

Следующий этап – нагрев участка трубы с помощью паяльной лампы. Старайтесь прогреть деталь равномерно со всех сторон. После этого можно выполнять изгибание трубы. Для получения равномерного изгиба с правильной геометрией лучше использовать кусок трубы или стержень соответствующего сечения в качестве оправки.

При необходимости гибки труб большого диаметра понадобятся болгарка и сварочный аппарат. В этом случае в месте сгиба необходимо выполнить несколько параллельных пропилов на достаточную глубину. Затем, так же как и в первом способе, сгибаем трубу и тщательно провариваем полученные резы.

При использовании трубы в водопроводе или системе отопления необходимо контролировать герметичность сварных швов, для механических конструкций такой необходимости нет.

Гибка труб из меди и алюминия

Данные металлы отличает меньшая прочность и высокая пластичность, что в значительной степени способствует и их гибке. Но данный процесс чреват некоторыми «подводными камнями». К ним можно отнести неизбежные деформации труб по внутреннему радиусу и возможность разрыв снаружи. Вследствие всего сказанного выше необходимость использования внутреннего наполнителя для труб из мягких металлов возрастает.

В данном случае может также с успехом применяться песок по технологии, описанной в предыдущем пункте. Кроме этого можно порекомендовать еще один наполнитель – лёд. Конечно, данный способ хорош, прежде всего, для холодного времени года, но небольшие обрезки труб не сложно поместить и в морозильную камеру, что позволяет сделать способ не зависящим от погоды.

Для осуществления гибки труб из алюминия или меди со льдом так же глушим пробкой один из торцов, и заливаем воду в полученный сосуд. Далее глушим второе отверстие, помещаем деталь на холод и ждем полного затвердения жидкости. Затем на любой оправке сгибаем под нужным нам радиусом, предварительно защитив руки перчатками.

После достижения желаемого результат оставьте трубку на некоторое время в тепле для таяния льда и слива воды. Лед при этом способе защищает трубку от деформаций и сохраняет ее внутреннее сечение.

Гнем металлопластиковую трубу

В последние несколько лет значительно возросла популярность труб на основе пластмасс. Одним из видов этого материала стали металлопластиковые изделия. Они сочетают в себе лучшие свойства металла и пластических масс. При их использовании так же может возникнуть необходимость сгибания под тем или иным углом. В данном случае существует способ, слегка отличающийся от всех предыдущих.

Гибку металлопластиковых труб осуществляют с использованием плотно навитых стальных пружин. Они могут быть двух видов: наружные и внутренние. Первые более удобны, так как надеваются поверх трубы и облегчают контроль их положения и удаление после использования. Вторые помещаются внутрь, что осложняет правильность постановки и извлечение их после использования, но они гарантируют сохранение правильной внутренней формы изделия после осуществления гибки.

Независимо от вида пружин качество сгиба имеет высокие показатели, сгибание осуществляется исключительно силой человеческих рук и не требует дополнительного термического воздействия. Извлечение труб как снаружи, так и изнутри осуществляют их вращением по ходу часовой стрелки.

Гнем трубу из полипропилена

Часто альтернативой металлопластиковым трубам становятся трубы, изготавливаемые из полипропилена – прочной пластмассы, имеющей небольшое тепловое расширение и высокую механическую прочность. Монтаж систем водопровода или отопления из них не предполагает сгибание – производитель предлагает большое количество углов, тройников и обводов. Но если у вас возникла необходимость согнуть полипропиленовую трубу, наша инструкция вам в помощь.

Перед началом работ подготовьте строительный фен, так как использование источников открытого огня для нагрева чревато расплавлением полипропилена и даже его возгоранием. Температура деформации материала составляет примерно 140 оС. При этом плавка материала начинается при нагреве до 175 оС. То есть вы должны попасть в этот небольшой интервал, иначе результат будет плачевным. Помочь в достижении указанных параметров может строительный фен с регулировкой температуры нагрева воздушного потока.

Перед нагревом рекомендуем подобрать внутреннюю пружину по примеру описанных в предыдущем абзаце. Далее, установив витую спираль в необходимом месте и разогрев трубу, аккуратно изогните ее на оправке и зафиксируйте в новом положении. Если этого не сделать, полипропилен может частично разогнуться при остывании. После охлаждения детали извлеките пружину и используйте трубу по назначению.

Гнем трубы из пластика

Трубы из пластика сложно поддаются гибке. Отсутствие прогрева однозначно приводит к заломам и разрывам, поэтому не обойтись без строительного фена. Перед работой тщательно изучите внутреннее строение трубы, толщину стенок, их прочность. Из толстой фанеры или ДСП изготовьте шаблон, выпилив электролобзиком изгиб желаемой формы. После этого аккуратно прогревая пластик феном пробуйте возможность изгиба. Следите за прилагаемыми усилиями. При работе с таким податливым материалом гибку необходимо осуществлять постепенно, неспеша.

При получении изгиба не рекомендуется использовать пластиковые детали в системах с высоким давлением, так как уменьшение толщины стенок из-за текучести материала чревато прорывом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Как правильно согнуть трубу профилькую, металлопластиковую, без трубогиба

При проведении строительных или ремонтных работ очень часто приходится сталкиваться с необходимостью согнуть под определенным углом трубу для монтажа систем водопровода, отопления и пр. Если заранее не были приобретены уже готовые изогнутые трубы, то это можно сделать в домашних условиях с имеющимися трубами, но делать это необходимо правильно, с учетом всех требований. Иначе можно просто поломать дорогой материал.

Приспособления для сгибания труб

Согнуть трубу можно самыми разными способами, даже вручную, но при этом существует высокий риск поломки. Поэтому лучше всего для сгибания использовать специальное оборудование или подручные материалы, которые в разы облегчат процедуру сгибания.

Трубогиб

Для того чтобы согнуть металлическую трубу применяются специальные приспособления – профессиональные трубогибы, различные по своей конструкции:

  1. ручной трубогиб используется для сгибания труб с небольшим диаметром поперечного сечения. Как правило, на данном устройстве можно гнуть трубы из цветных металлов и нержавеющей стали. Перед тем как согнуть алюминиевую трубу или из нержавеющей стали, необходимо один ее конец вставить в трубогиб и при помощи рычага постепенно сгибать изделие до нужного угла.
  2. гидравлические трубогибы – это устройства, предназначены для сгибания труб больших диаметров. В данном устройстве все приложенные для сгибания усилия компенсируются за счет гидроцилиндров. Как согнуть трубу большого диаметра с помощью гидравлического трубогиба? Сначала необходимо определить место сгиба, затем закрепить один конец трубы в пазах трубогиба и с помощью рычага выполнять поступательные движения.
  3. чтобы согнуть трубы, имеющие разный диаметр поперечного сечения, используются электромеханические трубогибы. Они отличаются высокой производительностью, точностью выполнения сгиба трубы и отсутствием необходимости в физической силе оператора. Такие устройства дорогостоящие, поэтому приобретать их для частного использования не стоит.

Плоскопараллельная пластина

В случае если согнуть трубу крайне необходимо, а под рукой нет трубогиба, то для сгибания трубы можно использовать пластину – уже изогнутую заготовку с пазом, которая подходит для сгибания металлических и металлопластиковых труб с диаметром до 45 мм. Трубу, которую необходимо изогнуть, вставляют в специальный хомут на пластине, зажимают и гнут ее вдоль пластины по пазу. Данный способ сгибания без трубогиба, достаточно примитивный, но, как показывает практика, очень надежный.

Важно! С помощью плоскопараллельной пластины можно сгибать только короткие трубы.

На рисунке изображена простейшая конструкция плоскопараллельной пластины, где 1 – это плита, 2 – пластина, 3 – хомут, 4 – труба, которую необходимо согнуть. Такое устройство можно сделать самому.

Стальная пружина

Для сгибания труб из цветных металлов, достаточно мягких и податливых, которые зачастую при сгибании повреждаются, лопаются, применяется стальная пружина средней жесткости, диаметр которой должен позволять ей войти вовнутрь трубы. Пружина вводится до места будущего сгиба, после этого трубу можно сгибать на колене или закрепив ее в тисках. Стальная пружина позволит стенкам трубы легко сгибаться, не деформируясь и не лопаясь, потому как принимает на себя все усилия сжатия и растяжения металла.

Помните! Перед тем как вставлять стальную пружину в трубу, закрепите к ее концу длинную проволоку или прочный шнур, с помощью которого вы без проблем достанете пружину из трубы после сгибания.

Методы сгибания труб без трубогиба из разных материалов

Зачастую бывает, что согнуть трубу необходимо сиюминутно, чтобы успеть завершить прокладывание водопровода, монтажа теплого пола или окончить создание криволинейного изделия, а под рукой трубогиба нет и к ближайшей мастерской очень далеко. Что делать в такой ситуации? И как ее согнуть без трубогиба?

Советы по сгибу металлопластиковой трубы

В строительстве частных домов часто используются металлопластиковые трубы, как правило, гнутые. Но сгибать их с помощью трубогиба не рекомендуется! Поэтому их сгибать лучше вручную – так и проще и быстрее. Но и одним махом гнуть трубу не стоит. Ведь существует большой риск ее повреждения. Поэтому лучше выполнять сгибание  постепенно, медленно, поступательными движениями. Для этого необходимо взять трубу в руки и в 5-6 подходов согнуть ее под нужным углом.

Сгибаем трубу из полипропилена

Гнутые полипропиленовые трубы, как правило, используются при прокладывании систем водопровода, отопления, канализации в обход какого-то препятствия. Но полипропилен – это достаточно твердый материал, который не поддается сгибанию, при сгибании пружинят и возвращаются в исходное положение.

Тогда как согнуть полипропиленовую трубу? С помощью применения промышленного фена! Постепенно прогревая в месте сгиба, можно согнуть ее под любым углом. Главное, постоянно греть и в то же время сгибать ее плавными движениями. Но помните, что сильно разогревать трубу из полипропилена тоже нельзя, потому как он начнет плавиться.

Как согнуть профильную трубу

Профильные трубы в основном используются при строительстве теплиц, беседок и прочих придомовых строений. Однако если трубу с круглым сечением можно согнуть при помощи ручного или профессионального трубогиба, то профильную так согнуть не получится – она просто в месте сгиба сплющится или треснет. Как правило, для того чтобы ее согнуть, используются специальные станки – профилегибы. Но для частного применения такие станки очень дорогие и в их покупке нет надобности. Поэтому для частного использования можно приобрести ручные трубогибы, на которых можно сгибать трубы как с квадратным сечением, так и с круглым.

Единственный нюанс, который появляется при сгибании профильных труб на ручном трубогибе, – это необходимость в применении пользователем достаточно большой физической силы. При этом важно помнить, что на ручном трубогибе можно сгибать исключительно стальные, медные и полимерные трубы с небольшим диаметром поперечного сечения.

Но можно воспользоваться еще и «народными методами». Например, согнуть можно с помощью песка или воды.

Как согнуть квадратную трубу с помощью песка? Для этого необходимо вовнутрь нее засыпать сухой песок, чтобы он плотно заполнил все внутреннее пространство. Затем концы трубы необходимо закрыть заглушками, чтобы песок не высыпался. После этого необходимо создать упоры для концов. Можно, как вариант, зажать их в тисках. Теперь резиновым молотком или деревянной киянкой слегка постукивать по трубе и изгибать ее до нужного радиуса.

Применяя песок при сгибании трубы, ее металлические стенки не деформируются и не ломаются.

В случае если необходимо согнуть квадратную трубу со значительным радиусом изгиба, то желательно для этого использовать паяльную лампу или газовую горелку и нагревать ее стенки. Как результат, нагретый металл легко будет легко поддаваться сгибанию. Знаком того, что уже можно приступать к сгибанию трубы, считается появление окалины на ней.

Помните! Оцинкованную профильную трубу таким способом сгибать нельзя, потому как может нарушиться целостность ее покрытия.

Также можно согнуть профильную с помощью воды. Такой метод будет наиболее уместным при прокладывании водопровода или системы отопления в зимний период года. Для этого в трубу заливают воду, перед этим закрыв один из ее концов пробкой, и выставляют ее на мороз. После того как вода полностью замерзнет, можно приступать к сгибанию. Но движения необходимо также делать плавно и поступательно.

Помните: дюралевые и латунные трубы можно сгибать таким же образом!

Идеального изгиба в домашних условиях добиться достаточно тяжело. Поэтому лучше воспользоваться услугами профессионалов, которые выполнят работы на специальном оборудовании с учетом всех необходимых условий.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
