Точилка для ножей своими руками

При многократном использовании ножей каждая хозяйка сталкивается с проблемой, когда они начинают тупиться и работать ими становится просто невозможно. К тому же это небезопасно, так как нож может соскользнуть при резке и травмировать вас. Чтобы этого не произошло, ножи следует точить своевременно при помощи специального точильного приспособления.

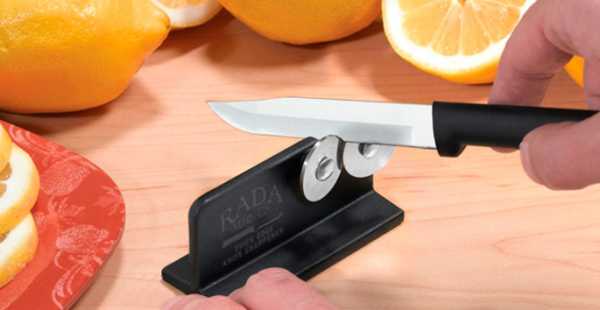

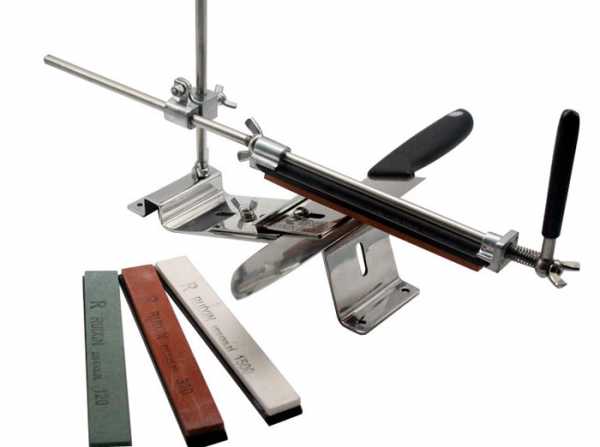

Приобрести точилку для ножа можно в ближайшем хозяйственном магазине или на рынке, где вам предложат различные виды устройств. Выбрать придется самостоятельно. Но, чтобы не ошибиться, нужно знать, как их правильно оценить в плане удобства и качества эксплуатации.

Не всегда предлагаемые варианты устраивают потребителей, поэтому многие изготавливают точилки своими руками, используя специальные камни, инструмент и чертежные наброски с размерами. На фото представлены варианты самодельных точилок для ножей.

Краткое содержимое статьи:

Особенности заточки ножей

При затачивании ножей главное сделать правильный угол соприкосновения граней лезвий, чтобы они служили вам долго и эффективно. Поэтому, самостоятельно затачивая ножи, необходимо сохранить имеющийся угол наклона лезвий.

Каждому лезвию ножа характерны собственные оптимальные углы наклона:

  • от 10 до 15 градусов – для медицинского скальпеля или опасной бритвы;
  • от 15 до 20 градусов – для бытовых ножей, используемых для резки хлебных изделий, овощей или фруктов;
  • от 20 до 25 градусов – для ножей многофункционального использования для резки разнообразных продуктов;
  • от 25 до 30 градусов – для надежных спутников охотников и туристов в дальних походах;
  • от 30 до 40 градусов – для резки материалов, отличающихся особой твердостью.

Чтобы заточить правильный угол лезвия, вам не обойтись без специальных приспособлений, так как вручную это сделать затруднительно.

Конструкция таковых приспособлений не сложная, поэтому её легко и быстро изготовить самостоятельно, а подробные инструкции для изготовления точилок можно позаимствовать из Интернета.

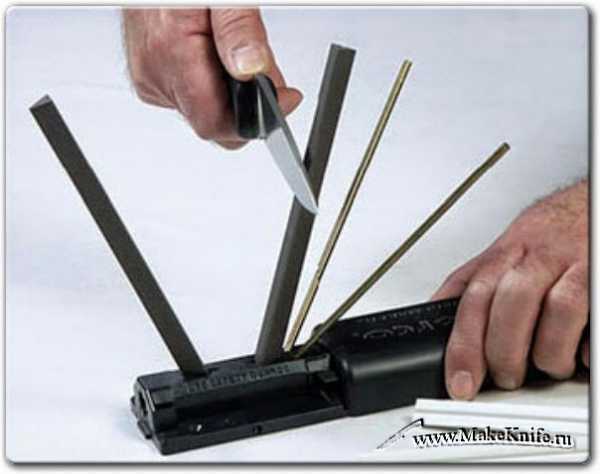

Виды точилок для ножей

Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.

Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

Разновидности камней для заточки

Существует несколько разновидностей точильных камней:

  • водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
  • масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
  • природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
  • искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
  • резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.

Из чего можно сделать точилку для заточки

Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.

Брусок готов к эксплуатации, по мере необходимости изношенную наждачку можно легко заменить новой. Этот способ является самым бюджетным по стоимости.

К недостаткам этого приспособления можно отнести:

  • быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
  • возможный перегрев материала при быстрых движениях в процессе заточки.

Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.

Бруски из дерева

Этот способ изготовления инструмента для затачивания ножей также является простым и доступным каждому. Вам потребуется четыре одинаковых бруска: два абразивных и два деревянных.

В начале работы отшлифуйте наждачкой бруски из дерева, чтобы их поверхность стала гладкой без заусениц. Сделайте разметку бруска в соответствии с необходимым углом наклона. Приложите точильный камень и наметьте его ширину на бруске из дерева.

Обратите внимание!

Произведите по наметке пропилы глубиной 1,5 см и вставьте абразивы в пазы. Закрепите камни при помощи болтов. Закрепленный снизу кусок резины придаст конструкции устойчивость.

Кроме того, своими руками можно изготовить регулируемую точилку, но о том, как это сделать расскажет следующая статья.

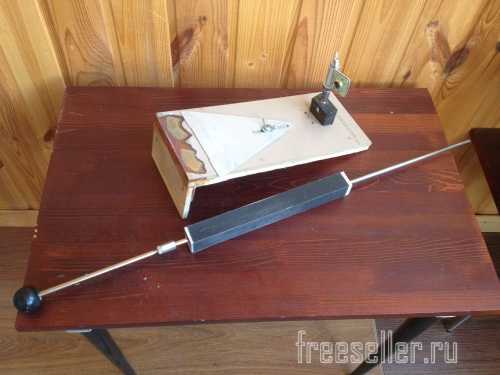

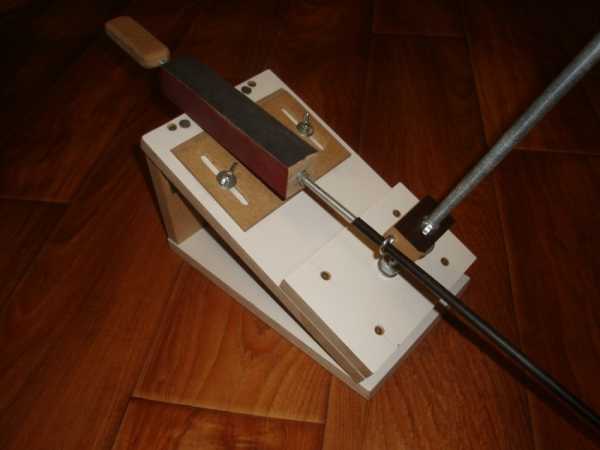

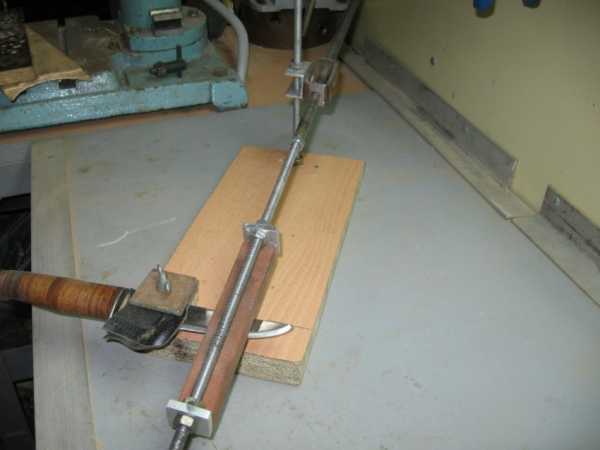

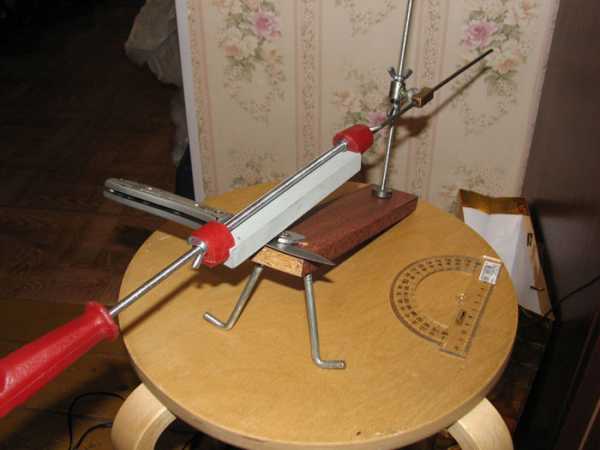

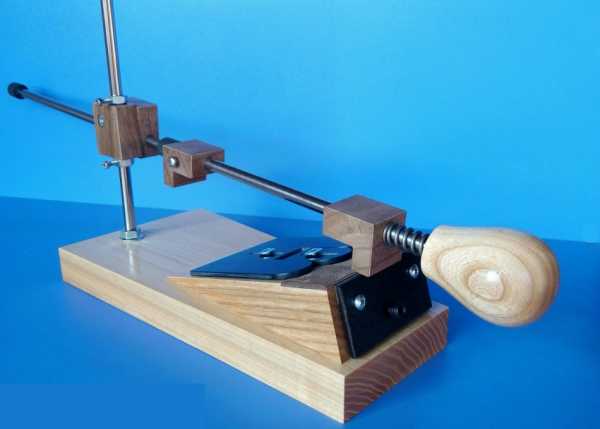

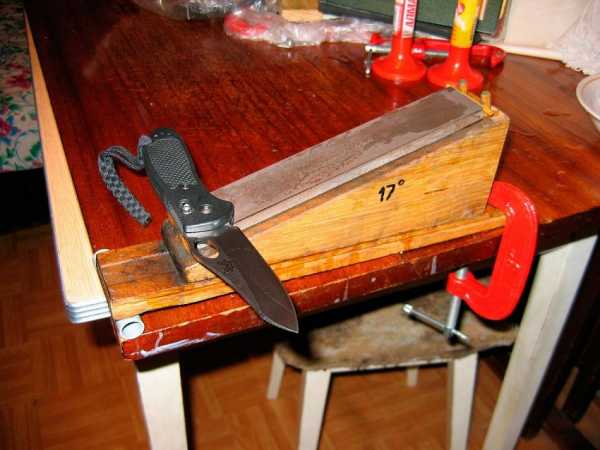

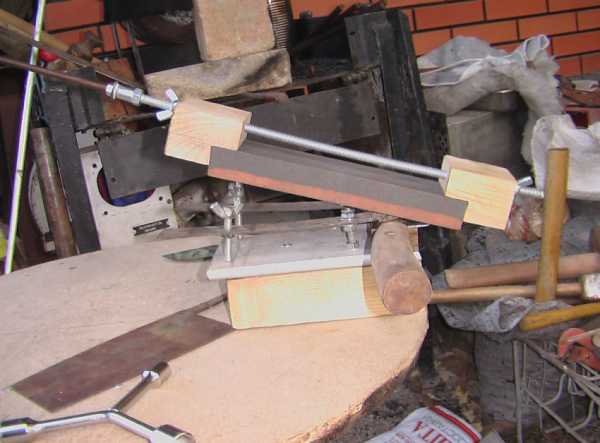

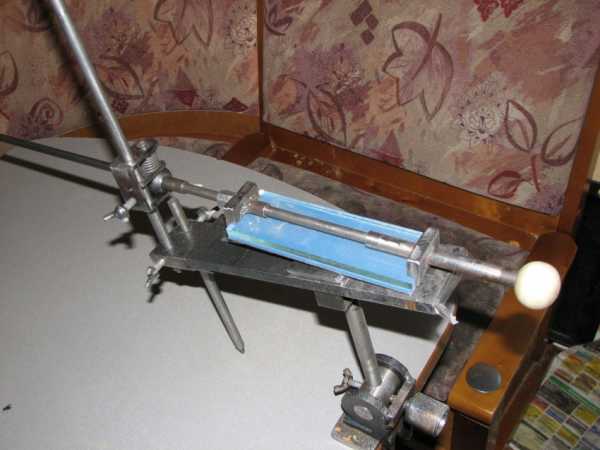

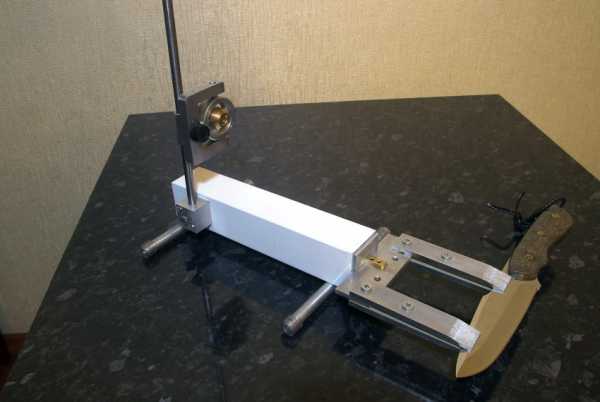

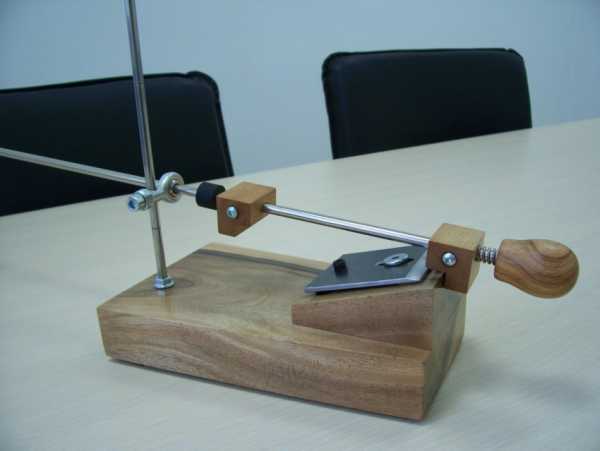

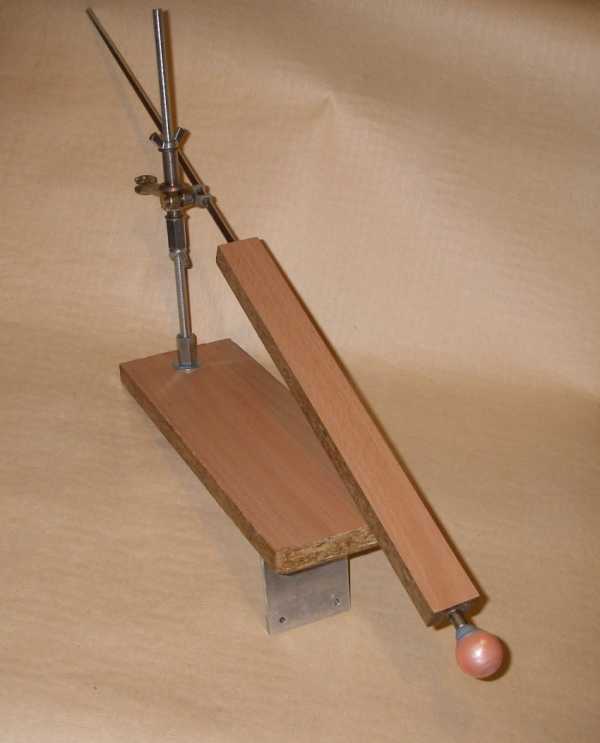

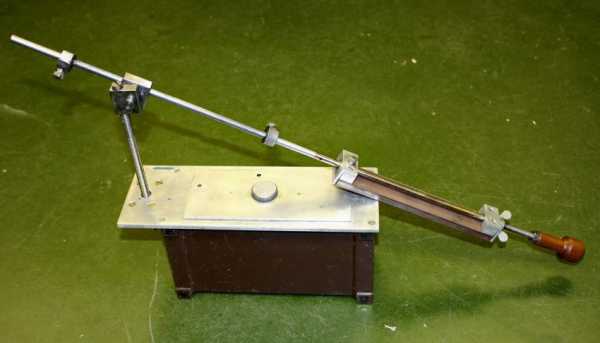

Фото точилок для ножей своими руками

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

sdelatlegko.ru

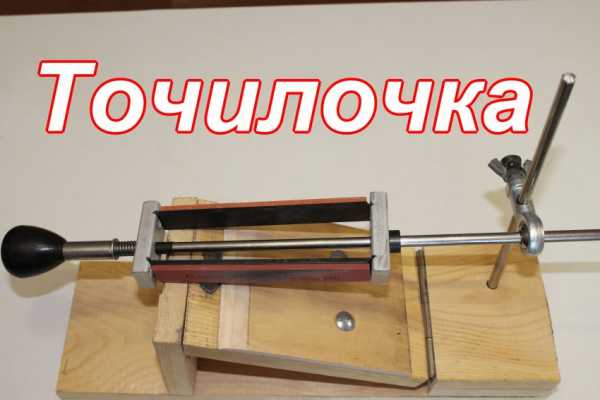

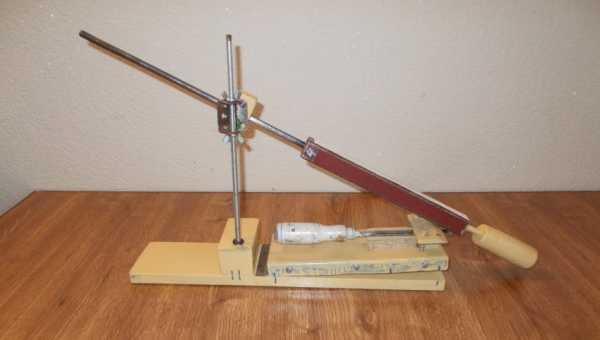

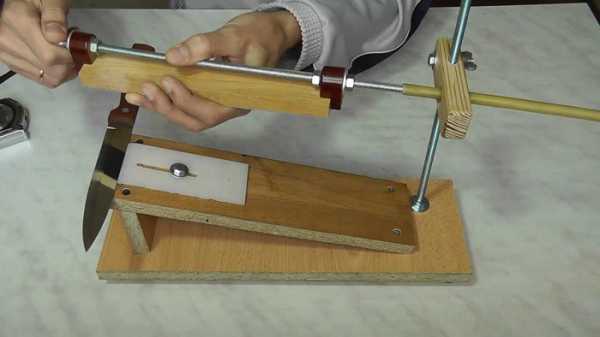

Точилка для ножей своими руками

Приветствую, Самоделкины!
Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.

Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками. Тем более цены на данный товар у китайских друзей немаленькие.

Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:
1. Обыкновенная доска;
2. Наждачная бумага;
3. Шуруповерт;
4. Молоток;
5. Толстый электрод 1 шт;
6. Электролобзик;
7. Кусок ламината;
8. Болтики и гайки;
9. Деревянная ручка;
10. Шестигранный ключ;
11. Фторопласт или текстолит (стеклотекстолит).


Давайте приступим собственно к изготовлению точилки.
Для начала возьмем обыкновенную доску и выпилим из нее кусочек. Затем необходимо обработать получившуюся деревянную заготовку, а именно зашлифовать ее с помощью наждачной бумаги.

Она будет служить основанием нашего самодельного точильного приспособления.
По размерам она получается у нас 26 см в длину, в ширину заготовка получилась 6.5 см, а высота деревянного основания составляет 2 см.

Также в этой доске необходимо проделать отверстия. Всего данная деталь будущего изделия будет иметь 6 сквозных отверстий. Сверлим 2 отверстия для самой стойки (о ней чуть позже). Рядом сверлим еще одно отверстие меньшего диаметра, а также с другой стороны доски сверлим еще 3 отверстия, которые будут служить для крепления прижимной пластины.

В проделанные отверстия вставляем гаечки.

Эти гаечки в дальнейшем можно будет посадить на клей, чтобы они не выпадали, но пока все и так стоит вроде бы достаточно плотненько.
Затем займемся изготовлением самой направляющей стойки. Ее мастер сделал из обычного толстого электрода. Его необходимо согнуть пополам. Далее с помощью молотка автор отбил от сварочного электрода всю верхнюю часть и зашлифовал его. Кстати, шлифовать можно и с помощью обыкновенного шуруповёрта. Для этого просто вставляем электрод в зажимной патрон шуруповерта и держа в руке наждачную бумагу шлифуем изделие.



На данном этапе получившуюся из электрода заготовку (направляющая стойка) вставляем вот в эти два отверстия.
Вставляем не под прямым углом, а под небольшим наклоном. Угол направляющей составляет где-то от 65 до 70 градусов.

Садится все довольно плотненько, но также для большей надежности нашей конструкции, в дальнейшем можно будет посадить направляющую стойку на эпоксидный клей, либо же на какой-нибудь другой клей, либо на что-то ещё.

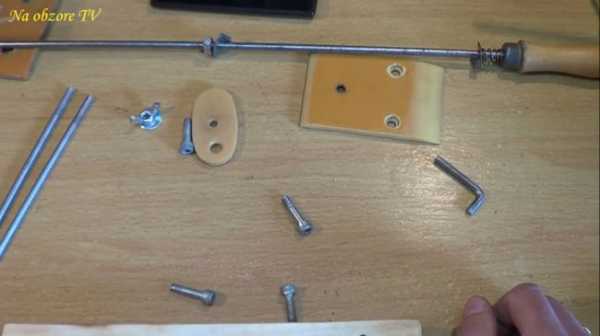

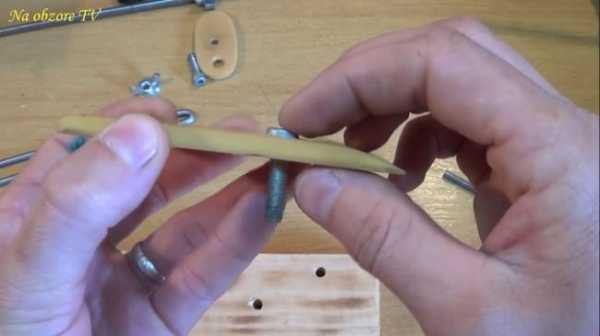

Далее автор решил использовать вот такой вот кусочек фторопласта.



Но возможно мастер ошибается и это не фторопласт. Фторопласт чаще всего белый и скользкий какой-то. Скорее всего это текстолит или стеклотекстолит. Но по сути не так уж это и важно. Главное, что этот материал довольно таки жесткий и не стирается.
Из этого куска (фторопласта или не фторопласта), автор выпилил своеобразную прижимную пластину. В ней он сделал отверстия, а также небольшие потаи, для того чтобы шляпки немножко заходили в глубь пластины.

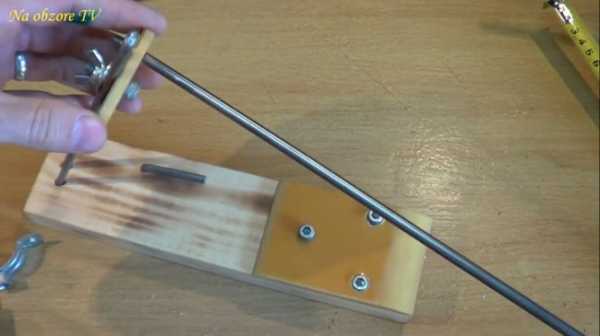

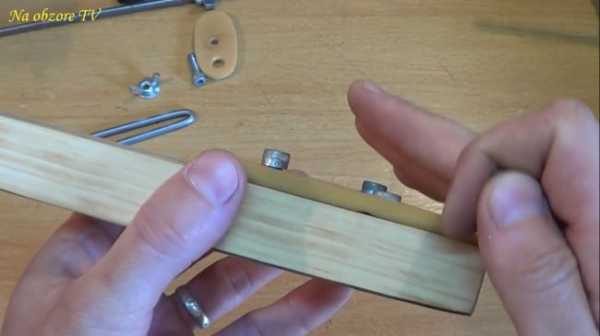

Потом эту пластину ставим на изготовленное ранее деревянное основание. Закрепляем с помощью винтиков.


Винтики автор взял под шестигранный ключ. Также мастер сделал небольшое отверстие в основании будущей точилки ножей, чтобы этот ключ был всегда в этой точилке.

Все это дело зажимается и их (винтиков) фактически не видно на пластине.
А вот здесь, мастер потаи делать не стал, так как заточная часть инструмента этого винта не будет касаться.

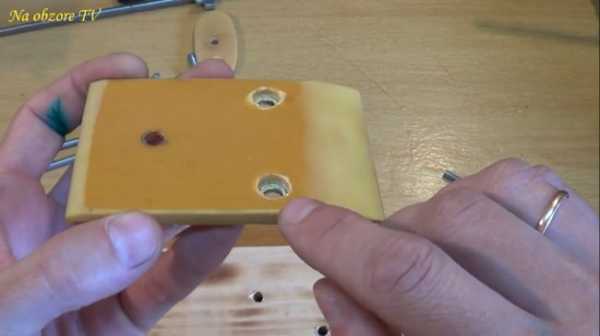

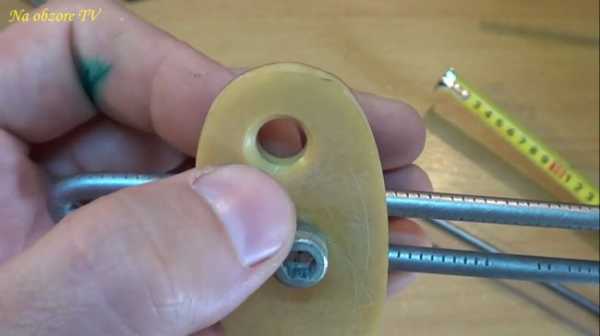

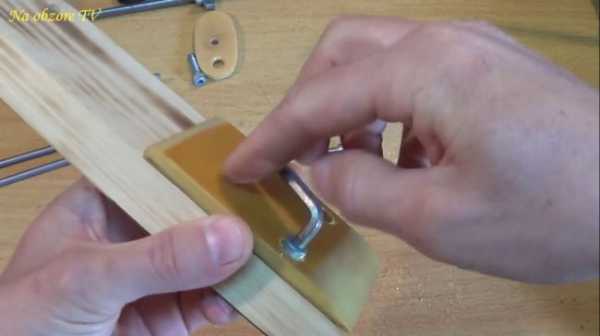

Далее из того же фторопласта автор сделал такую пластиночку.

В этой пластинке проделал 2 отверстия под тот же самый шестигранный винтик.
Далее все это дело ставится сюда и прижимается с помощью барашка.

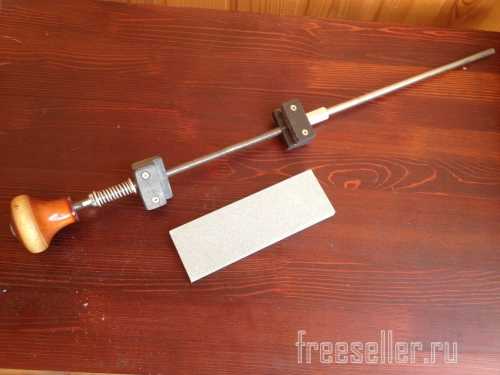

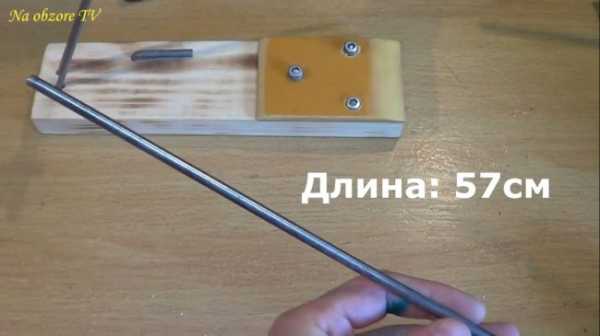

Затем мастер изготовил вот такую вот направляющую для заточных камней.

Длина направляющей составляет 57 см. Ее автор сделал из обычного стального прутка. Также его зачистил. А на один из концов поставил вот такую ручку (вроде бы от советского старого напильника).

Также можно усилить это соединение посадив деревянную ручку от напильника на клей, но она здесь и сама довольно плотно зашла, ничего не выпадает.

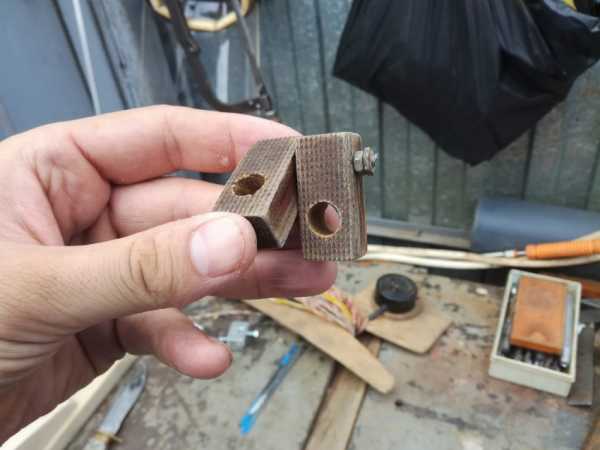

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.


А здесь поставил гайку с нарезанной резьбой и зажимным винтиком.


Так же на направляющую мастер поставил пружинку, для того чтобы можно было менять заточные камни, не отвинчивая при этом гайку с зажимным винтиком.

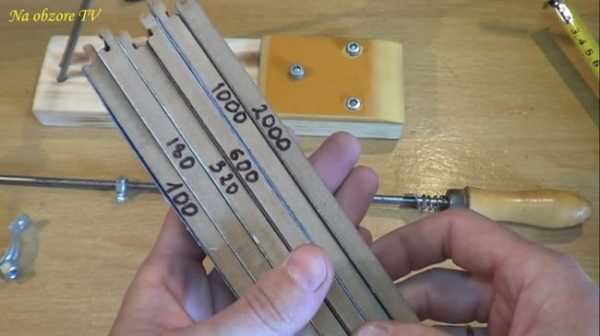

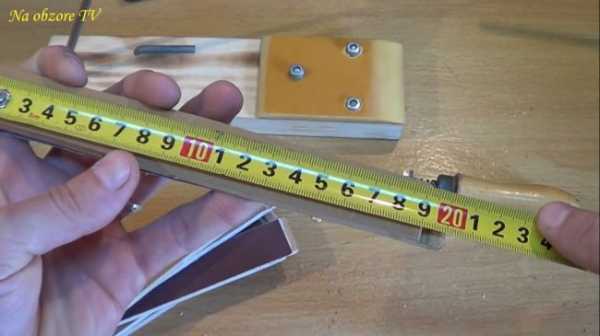

Сами заточные камни, а вернее основание для этих камней, автор сделал из обычного куска ламината. Просто порезав его на полоски.

Ширина полосок получается у нас 2,5 см, а длина где-то 20 см.


На кусочках ламината уже есть готовые пазики, собственно куда и будут становиться уголки направляющей части устройства.

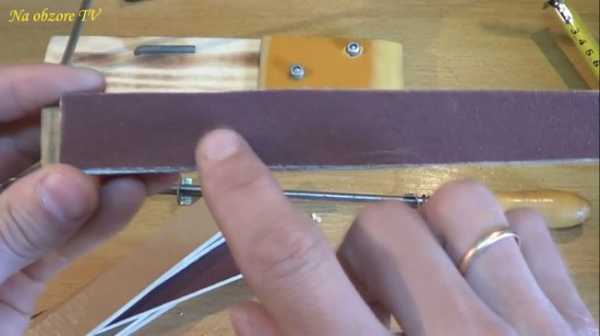

Затем автор наклеил наждачную бумагу на кусочки ламината с помощью двустороннего скотча и подписал какая из них где. И, собственно, вот так это все получилось:


Ставится все это дело достаточно легко. Пазиком ламината попадаем в один уголок направляющей, а вторым уголком при помощи пружинки прижимаем точильный камень.

Все. Ничего никуда не выпадает. Все лежит ровненько и довольно плотно.

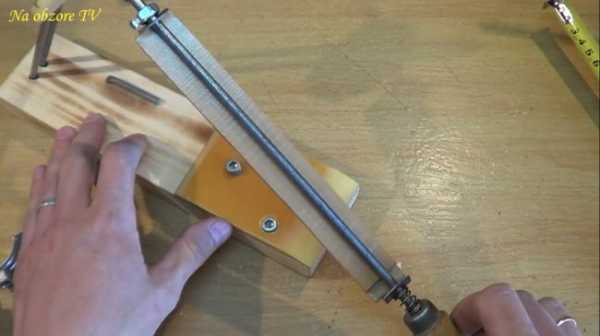

Давайте продолжим собирать дальше наше устройство. Вставляем направляющую с закрепленным на ней заточным камнем в заранее подготовленное для нее отверстие, и можно смело начинать процесс заточки ножа.


Ход довольно большой за счет того, что здесь автор снял небольшую фаску с обеих сторон.


За счет этого ход увеличился. Нож мы ставим вот сюда.

Для этого сначала ослабляем, а после установки ножа зажимаем винтики.
Зажимается все очень и очень плотно, нож не выпадает.

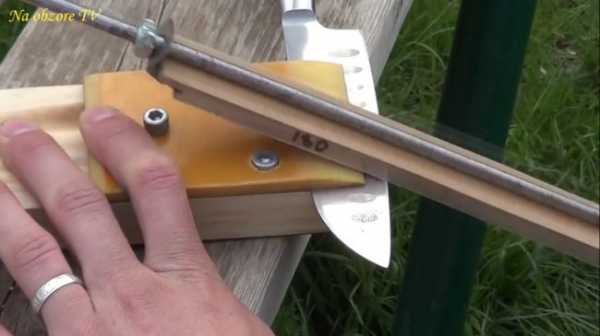

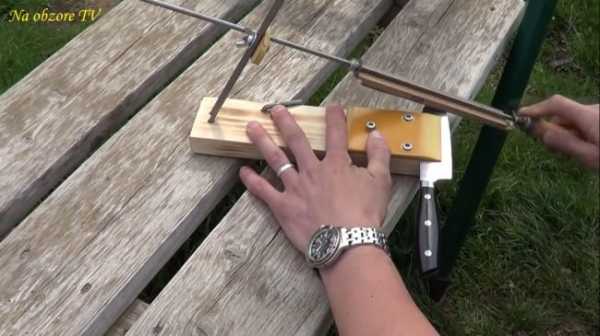

Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.

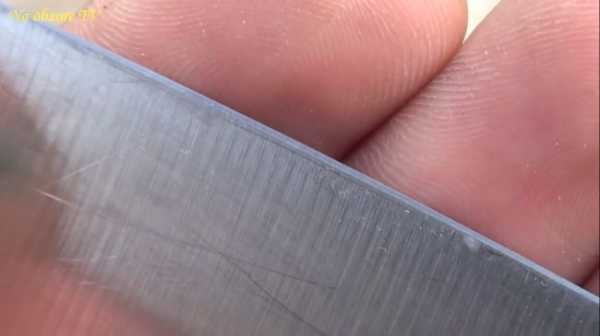

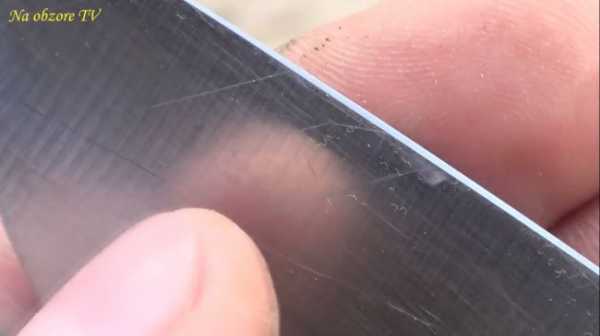

Ну и собственно вот такая получилась заточка.


Пойдемте испытаем на листе бумаге, например.

Отлично! А справится ли такой нож с пластиковой бутылкой наполненной водой? Сейчас узнаем.

Режет очень хорошо, нож острый. Так что точилочкой автор остался доволен. Единственный минус какой он в ней заметил, только то, что не сделал такую точилку намного раньше. Все остальное - одни плюсы.

Благодарю за внимание. До новых встреч!

Видео:


Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Точилка для ножей своими руками » Полезные самоделки



Материалы


1. Фанера или пластиковая пластина толщиной 10 мм.
2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.

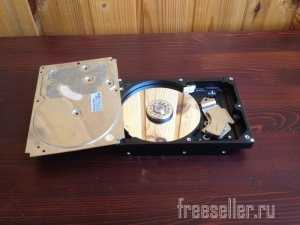

3. Магниты от б/у жесткого диска компьютера





4. Подшипник от старой кофемолки.





5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.



Изготовление

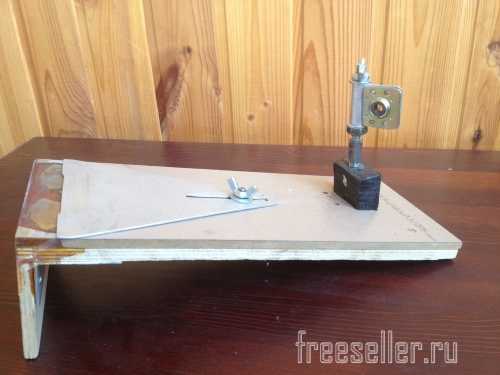

1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10...12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12...15 см.) с подшипником.





На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.


2. Подвижная часть двух вариантов:


Вариант А. Для заточки брусками.





Вариант Б. Для заточки абразивными шкурками.

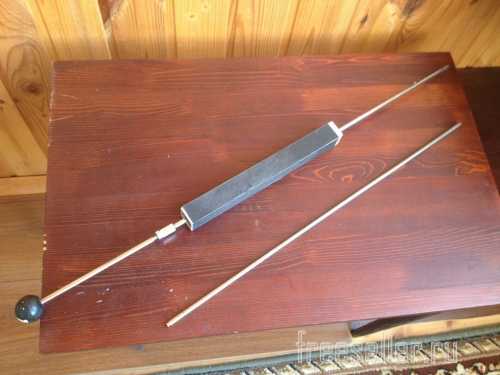

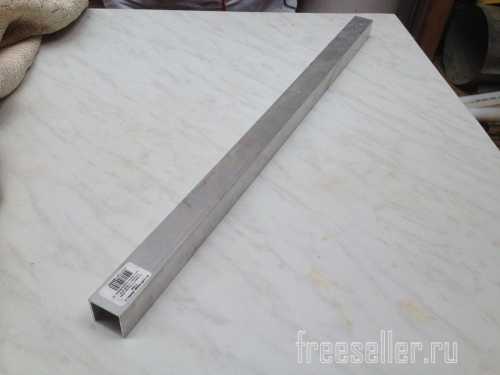

У алюминиевого профиля 4 стороны шириной 25 мм.





На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.



Процесс заточки



1. Устанавливаем затачиваемый нож как на фото.





Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.
С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.
Ставим подвижную часть станка на нож.





Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.





Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).
затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5...1 мм.)
Переворачиваем нож и всё повторяем.
Процесс продолжаем шкуркой 320, 600, 1500.
Теперь можно ножом бриться.


Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:


1. Средняя часть бруска со временем вырабатывается тогда угол заточки "плавает", чего нет в первом варианте.
2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.





Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа.
Спасибо за внимание!
Специально для сайта "Полезные самоделки" от Гамира Хамитова.

www.freeseller.ru

Точилка для ножей своими руками

Каждая хозяйка хоть раз в жизни сталкивалась с тем, что у нее на кухне тупились ножи, которыми она обычно режет хлеб, разделывает мясо или нарезает овощи. Пользоваться такими ножами не только неудобно, но еще и опасно, ведь лезвие может сорваться с продукта и травмировать вас. Поэтому необходимо периодически подтачивать инструмент с помощью специальных устройств. В магазинах подобные приборы представлены в огромном ассортименте, но по определенным причинам они не устраивают потребителей. В такой ситуации может быть изготовлена точилка для ножей своими руками. Чертежи и схемы для работы отыскать, в принципе, несложно, а подробные мастер-классы мы приведем в данной статье.

к содержанию ↑

Какие условия необходимо соблюдать при заточке ножей?

А вы знаете, как правильно точить ножи? На самом деле, существует целый ряд правил, соблюдая которые можно добиться идеального результата.

Необходимые условия выглядят таким образом:

  • Для продолжительной и эффективной эксплуатации ножей при их заточке необходимо уделить максимум внимания углу между гранями лезвия. Во время заточки обязательно следует восстановить изначально заданный угол, чтобы он отвечал технологическим нормам, позволял нарезать продукты быстро, эффективно, свободно.
  • Необходимо подобрать оптимальный угол для каждого лезвия. Так, например, скальпель или бритва должны иметь угол в 10-15 градусов, приспособления для нарезки фруктов, хлеба и овощей — 15-20 градусов. Ножи для работы с твердыми материалами нужно точить под углом 30-40 градусов.
  • Без специального устройства наточить лезвие достаточно сложно. Удерживая нож только руками, обеспечить нужный угол наклона трудно. Так вот именно для облегчения данного процесса существуют точилки.

На самом деле, ножеточка своими руками изготавливается проще простого, ведь все подобные приспособления имеют простую конструкцию и много времени на их создание у вас не уйдет.

к содержанию ↑

Разновидности и изготовление камней для заточки

В продаже имеется большое количество камней, предназначенных для точения ножей, но наиболее популярными из них являются следующие типы:

  • Водные инструменты. Работа с ними обязательно предусматривает использование воды, за счет чего экономится поверхность камней.
  • Масляный камень. Он по форме и структуре очень напоминает водный, единственное отличие, что его поверхность немного маслянистая.
  • Природные камни. Производят их из натуральных материалов, предварительно проходящих промышленную обработку.
  • Искусственные инструменты. Изготавливают их из компонентов не натурального типа.
  • Резиновые устройства. Они не менее часто встречаются в продаже, но работать с ними крайне неудобно.

Перед тем, как сделать ножеточку в виде абразивного бруска, необходимо приобрести несколько стеклянных пластин толщиной 4-5 мм прямоугольной формы.

Затем выполните изготовление точилки по схеме:

  1. При помощи двухстороннего скотча наклейте на поверхность пластин наждачную бумагу разного уровня зернистости.
  2. Аккуратно затяните гайки, чтобы стекло не треснуло.

Важно! В процессе эксплуатации такого устройства вода не используется, именно поэтому абразив достаточно быстро изнашивается.

При заточке ножей с помощью абразивного бруска следует избегать слишком резких движений, иначе — он сильно перегреется и лезвие утратит свои полезные свойства.

к содержанию ↑

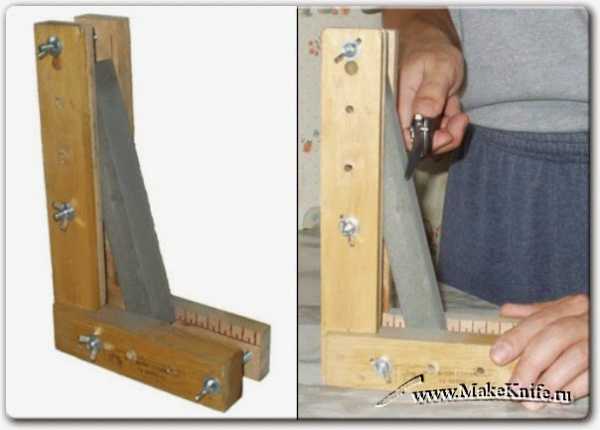

Изделия для заточки ножей из деревянных брусков

Сделать точилку из двух абразивных и двух деревянных брусков достаточно просто, главное — чтобы исходные материалы имели одинаковый размер.

Потребуется выполнить такие действия:

  • Тщательно отшлифуйте деревянные бруски наждачной бумагой, уберите все заусенцы.
  • Предварительно разметьте бруски, учитывая необходимый угол наклона.
  • Приложите к полученной линии камень, с обеих сторон деревянного бруска отметьте его ширину.
  • Произведите пропилы по разметкам на деревянной заготовке.

Важно! Следите, чтобы их глубина не превышала 1,5 см.

  • Вставьте абразивные бруски в полученные углубления таким образом, чтобы они совпали с пазами.
  • Закрепите болтами точильные камни, снизу прикрепите кусочек резины.
к содержанию ↑

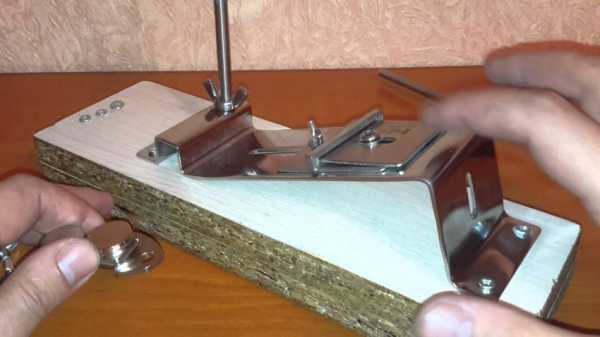

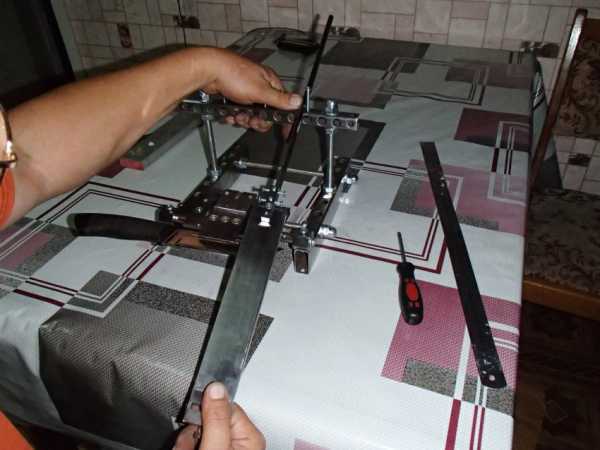

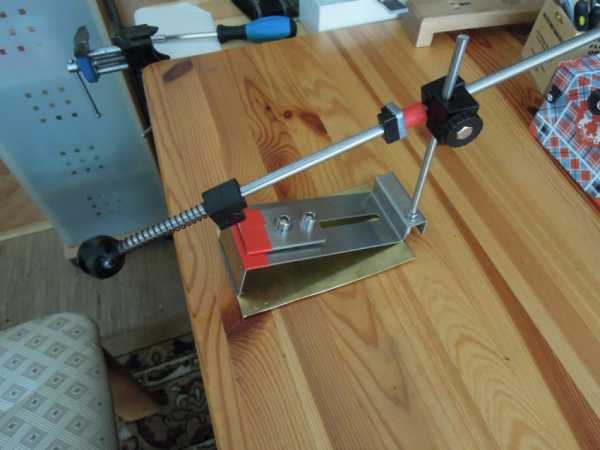

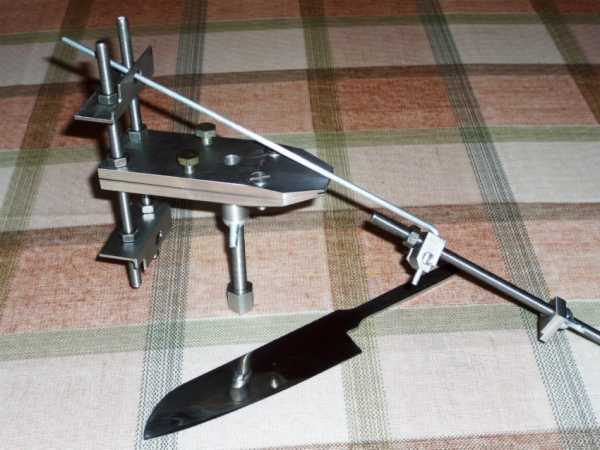

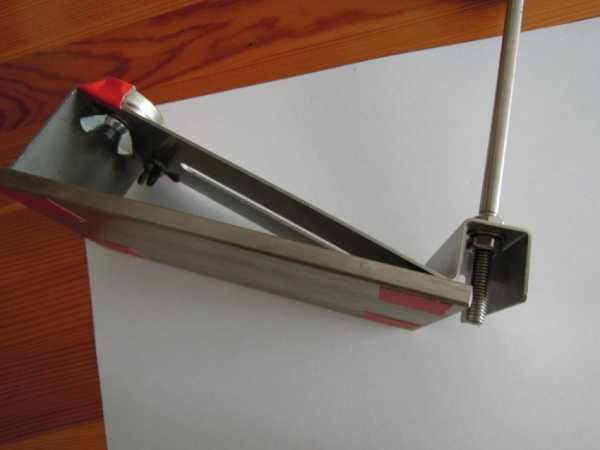

Ножеточка из монтажных уголков своими руками

Воспользуйтесь данным мастер-классом, чтобы у вас получилась качественная ножеточка своими руками. Чертежи можете взять в интернете.

Инструменты и материалы, необходимые для работы:

  • Металлические пластины 4 на 11 см.
  • Алюминиевые уголки стандартного размера.
  • Металлические стержни длиной 15 см.
  • Точильный станок с тисками.
  • Надфиль.
  • Набор болтов и гаек.
  • Напильник.

Сделайте точилку по данной инструкции:

  1. Сделайте разметку согласно чертежу под отверстия в пластинах.
  2. Просверлите отверстия, нарежьте резьбу.
  3. Острые края и углы закруглите напильником.
  4. В соответствии со схемой сделайте отверстия в уголке.
  5. Расширьте надфилем опоры спицы.
  6. Нарежьте резьбу в отверстиях для шпилек.
  7. Вставьте стержни в крайние отверстия, гайками их зафиксируйте.
  8. Вкрутите болт в наиболее широкое отверстие с предварительно накрученной на него гайкой.
  9. В остальные отверстия вставьте болты для зажима ножа.
  10. Накрутите на концы стержней гайки, сверху уложите уголок для фиксации гаек.
  11. Соберите из тонкого металлического стержня, гайки-барашка и двух держателей соберите устройство для удержания камня для заточки.

Важно! Такая точилка может иметь широчайший диапазон градусов угла прижима, она невероятно удобна в плане эксплуатации.

к содержанию ↑

Изготовление электрической точилки для ножей в домашних условиях

Ножеточка электрическая своими руками изготавливается немного сложнее, ведь само по себе устройство имеет непростую конструкцию.

Подготовьте такие материалы и устройства:

  • Пылесос.
  • План-шайбу.
  • Электрический двигатель.
  • Станину.
  • Ограждение.

Выполните работу, четко следуя схеме:

  1. Прикрепите электрический двигатель прямо под станиной. Кроме того, его обязательно необходимо оборудовать кнопками для управления для запуска и прекращения работы.
  2. Установите на выходном валу план-шайбу, закройте ее квадратным ограждением с заранее вырезанными пазами.
  3. Сделайте отверстие на нижней плоскости стола, которое бы соответствовало размеру рукава пылесоса.

Важно! Электродвигатель совсем не обязательно крепить под основанием план-шайбы. Можно использовать ременную передачу, что слегка усложнит саму конструкцию.

к содержанию ↑

Видеоматериал

С помощью перечисленных приспособлений вы сможете качественно заниматься заточкой ножей, которые будут служить вам продолжительное время, не затупляясь, не ломаясь, не соскакивая с продуктов.

Поделиться в соц. сетях:

serviceyard.net

Как сделать приспособление для заточки ножей своими руками: чертежи, фото, видео

Компактная точилка из деревянных брусков

Самая простая вариация заточки – самодельный прибор из деревянных и абразивных брусков. Для его изготовления вам понадобятся по два бруска каждого типа – они должны быть строго одинаковых габаритов. Деревянные изделия предварительно нужно обработать наждачной бумагой, чтобы удалить с их поверхности все заусеницы.

Непосредственно процедура изготовления не вызовет сложностей. Сначала разметьте деревянные бруски: учитывая необходимый угол заточки ножей, нанесите линии для будущих креплений абразивных заготовок. Затем приложите к полученным линиям точильные бруски и отметьте на древесине их ширину. Следующий шаг – пропилы: по разметке сделайте на обоих деревянных изделиях пропилы требуемого наклона и глубины 1-1,5 см. В углубления вставьте абразивные бруски и закрепите их с помощью болтов.

Совет. Чтобы получившееся приспособление в процессе обслуживания ножей не скользило по поверхности, снизу закрепите к нему резиновую прокладку – она придаст прибору необходимую устойчивость.

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

  • лист ДСП;
  • древесный брусок длиной 8 см и сечением 2х4 см;
  • стальной стержень М6 или М8;
  • оргстекло 6х12 см;
  • магнит с отверстиями для крепежей;
  • саморезы, болты, гайки-барашки;
  • деревянные зажимы;
  • резиновые ножки;
  • пила и дрель.

Точилка на подставке

Схема сооружения точилки:

  1. Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
  2. На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
  3. В углах заготовки 12х37 см просверлите отверстия для ножек.
  4. Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
  5. Выполните прорезь в центре планки огрстекла.
  6. На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
  7. В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
  8. На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
  9. Наденьте на стержень брусок, закрепив его болтом с гайкой.
  10. Из стержня, гаек и двух зажимов соберите держатель для ножа.
  11. Прикрутите ножки к готовой подставке.

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность.

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

Как определить угол заточки?

Важнейший параметр заточки ножа – требуемый угол наклона лезвий. Он зависит от сферы применения конкретного инструмента и спектра задач, которые на него возлагаются:

  • Бритва любого типа – угол 10-15 градусов.
  • Нож для филе – 15 градусов.
  • Нож для фруктов, хлебных изделий и овощей – 15-20 градусов.
  • Полифункциональные инструменты для нарезки продуктов питания – 20-25 градусов.
  • Охотничьи ножи – 25 градусов. Такие лезвия рассчитаны для разрезания не только мягких продуктов, но и древесины, костей, тканей.

Для разных видов ножей — разный угол заточки

  • Хозяйственные ножи общего назначения – 25-30 градусов.
  • Туристические и походные ножи – 30-35 градусов.
  • Ножи для разрезания твердых материалов – 30-50 градусов. Чем больше угол заточки, тем хуже такой нож режет продукты питания, но тем лучше справляется с древесиной, стволами, пластиком.

Учтите, что существуют и комбинированные ножи: они разделены на несколько зон с разными углами заточки. Преимущество таких инструментов – универсальность, недостаток – сложность обслуживания.

Итак, собственноручная сборка приспособления для заточки ножей – отличный выход из ситуации, когда нет желания покупать профессиональный прибор или регулярно обращаться к мастерам для обслуживания инструментов. Перед вами два варианта изготовления точилок разного уровня сложности – выбирайте, какая вам по силам, и используйте ее строго по обозначенным правилам, дабы заточка была не только качественной, но и безопасной.

Точилка для ножей своими руками: видео

kakhack.ru

Точилка для ножей своими руками

Как известно, лучший нож - это острый нож!

Даже дешевенького китайца из плохинькой стали можно заточить до остроты бритвы, он, конечно заточку долго не продержит, но какое то время будет резать очень хорошо.


Точилки для ножей бывают на моторе и ручные, на моторе нормальной заточки не получить, все равно придется доводить руками и (желательно) править острие на коже с пастой ГОЯ.


Ручные точилки бывают фирменные и самодельные.

Сегодня поговорим о точилках для ножей которые можно сделеть своими руками.


Перед вами - фирменная заточка для ножей от Lansky.

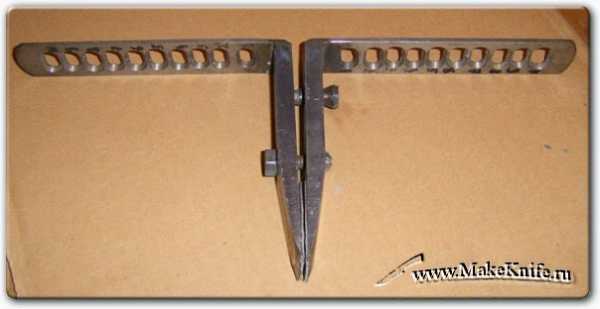

А это самодельное приспособление для заточки ножей.


Как видите - технологических отличий нет, но изготовлено из пары уголков и болтов. При наличии дрели и надфиля делается за 20 минут. Если нет метчика для нарезания резьбы - не беда, всегда можно использовать сквозные болты и гайки.

Еще один вариант фирменной точилки для ножей от Spyderco, называется Tri-Angle Sharpmaker.


А вот самодельная заточка для ножей клонирующая идею.
Как видите - обычный брусок, четыре барашковых гайки и пара деревянных уголков.

Пользоваться такой самодельной точилкой для ножей очень просто - устанавливаем брусок под нужным углом и затачиваем самодельный нож держа лезвие перпендикулярно основанию точилки.

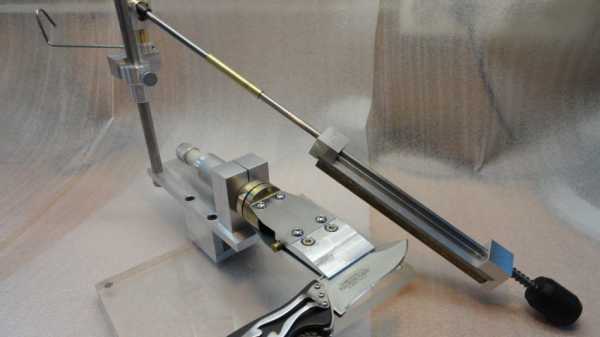

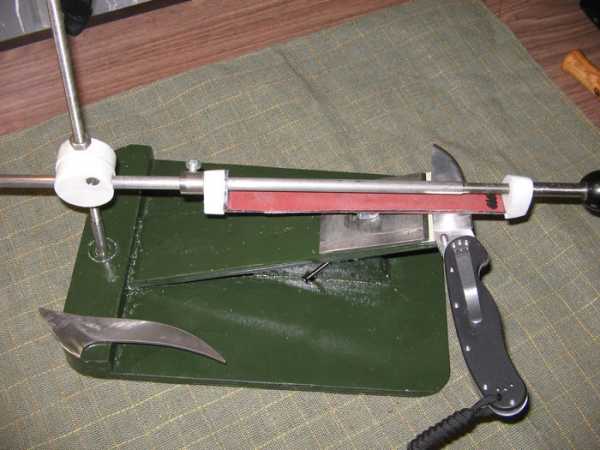

Однако самой удобной для заточки ножей является Edge Pro Apex.


Устанавливаем нужный угол заточки, и неспешно водим точильным камнем, наждачной бумагой или кожей с пастой ГОЯ на деревянной основе по лезвию ножа.

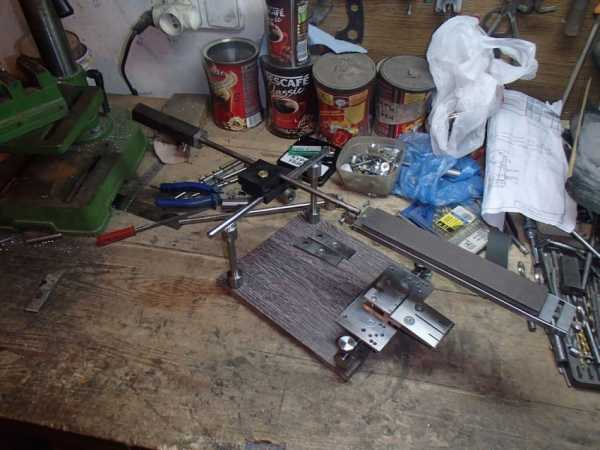

Посмотрите сколько вариантов самодельных заточек для ножей придумали умельцы.

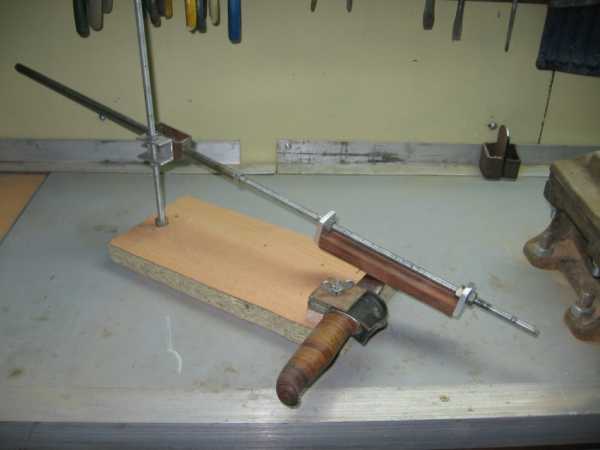

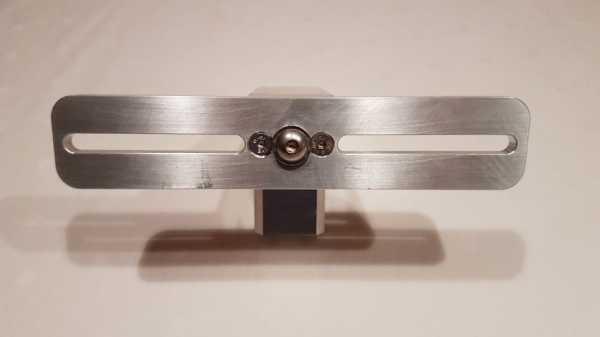

Шпилька, гайки, П-образный уголок и "барашек" с квадратом металла для удержания ножа - такую точилку для ножей легко сделать своими руками за вечер.
 Этот вариант еще проще,  нож удерживается парой шурупов, угол задается сменными деревяшками которые удерживаются обычными канцелярскими прищепками. Скользящая часть шпильки обтянута термоусадкой (можно использовать и подходящую по диаметру пластиковую трубку). Точильный камень фиксируется с помощью шайб и гаек. Можно точить топоры и прочий инструмент. Еще один вариант точила для ножей самодельного производства. Все материалы взяты в строительном магазине.

Как видите самодельная заточка ножей - это не сложно!

Если вы не поняли как сделать точилку для ножей своими руками - посмотрите видео.


А вот еще одно видео о том как сделать самодельную точилку для ножей.

Надеюсь теперь для вас не осталось секретов!
Так же смотрите:

www.makeknife.ru

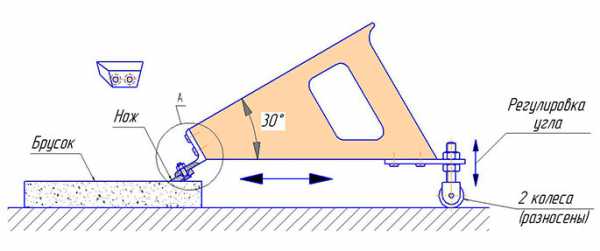

Приспособление для заточки ножей своими руками: чертеж

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

Разновидности камней для заточки

Существует несколько видов камней, которые применяются для заточки ножей:

  1. Масляные – такие камни подразумевают под собой использование масла на поверхности, что позволяет экономить расход материала.
  2. Водные камни – имеют такой же принцип работы, но в работе с ними используется вода.
  3. Природные камни – это натуральный материал, который подвергся промышленной обработке.
  4. Искусственные камни, соответственно, выполнены из ненатурального компонента.
  5. Резиновые камни, такой материал встречается редко, так как с ними не удобно работать.

Некоторые особенности заточки ножей

Для каждого ножа существует своя особенность заточки.

К примеру, японский нож, для самостоятельной заточки, требует к себе внимание опытного мастера, так как японская сталь очень хрупкая. Производители рекомендуют для заточки использовать несколько видов японских водных камней, с различной зернистостью.

Домохозяйкам, для заточки кухонного ножа, проще и удобней использовать специальную точилку. Однако использование нескольких камней позволит сохранить остроту ножа на более длительное время, что особенно ценится. Хотя это и займет больше времени и усилий, но это продлит срок службы инструмента.

Условия для правильной заточки ножей

Для правильной заточки ножа необходимо создать условия, при которых нож будет острым несколько месяцев. Для такого затачивания поможет подбор правильного угла. Существует правило, которое определяет правильный принцип работы - меньший угол, для затачивания ножа, создаст меньшую прочность режущей кромки. То есть следует помнить, что чем острее сразу будет заточен нож, тем быстрее настанет время для повторной заточки, и тем труднее будет привести нож в его изначальное рабочее состояние.

Для чего нужна заточка

Основной смысл заточки ножей заключается в восстановлении остроты самого лезвия. Для чего необходимо соблюдать правильный угол при затачивании. А точнее, восстановление заданного ранее угла, который должен соответствовать технологическим нормам. Для проверки остроты ножа, необходимо разрезать тот материал, для которого он предназначается, если нож разрежет его без проблем, то техника соблюдена правильно.

Проблемы, которые могут возникнуть при заточке

Без сомнения, чтобы подобрать соответствующий угол, необходим опыт, без которого справиться с этой задачей довольно-таки сложно. Тем более без необходимого приспособления, так как, удерживая нож руками, затруднительно заточить его равномерно с обеих сторон. Для устранения проблемы, рекомендуется соорудить самодельный станок для заточки ножей, который легко сделать в домашних условиях. Ведь, уже существующие приспособления, по своей конструкции довольно простые и не отличаются своей сложностью.

Чем можно заточить нож в домашних условиях?

Существуют ситуации, когда нужно очень быстро заточить нож в домашних условиях, для таких целей можно использовать следующие подручные материалы:

  • деревянный брусок;
  • ножовка;
  • наждачная бумага;
  • напильник;
  • керамическая тарелка;
  • стамеска и некоторые другие.

Особо изощренные деревенские мужики вообще могут заточить нож о фундамент, изготовленный из раствора цемента и песка. Все же не рекомендуется следовать данному примеру, а использовать в практике наиболее проверенные способы, которые подходят быстрой заточке.

Самым лучшим способом будет изготовление самодельного приспособления, так как это эффективно и очень удобно, и к тому же, будет мало, чем отличаться от заводского.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

  1. Для начала изготавливается или приобретается готовый чертеж для зажимных губок. При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
  2. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
  3. Изготовить чертеж для направляющей, которая имеет свои тонкости.

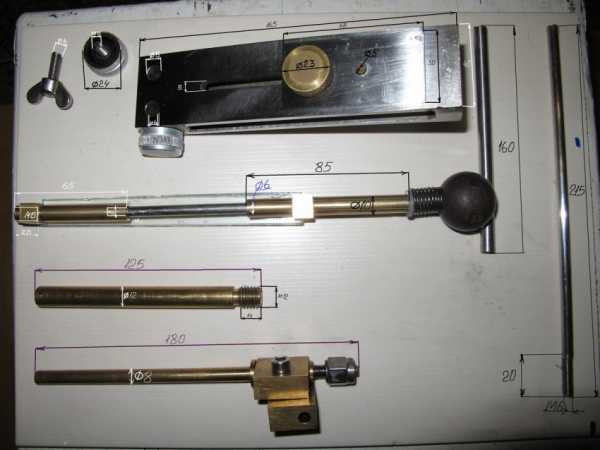

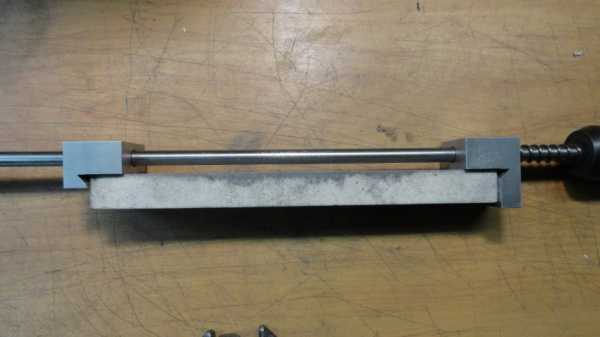

Чертеж направляющей

Все, что нужно для направляющей, которая будет идеально подходить по размеру это следующее:

  1. Шпулька с резьбой М6, которую необходимо отпилить, воспользовавшись ножовкой по металлу, так, чтобы она получилась длиной равной 16 - ти см. Главное проследить за отсутствием заусенцев, чтобы они не тормозили сам процесс заточки.
  2. Также электроды с мягким и упругим цилиндром может пригодиться в работе, их необходимо загнуть буквой «г», использовав пассатижи. Главное в период работы не забывать, периодически смотреть на чертеж изделия.
  3. Металлические обрезки пригодятся в использовании зажимов, их нужно распилить и установить отверстия, при помощи сверлильного станка. Ручной метчик поможет в наметке резьбы. А для того, чтобы уменьшить трение используйте каплю масла, которое впоследствии легко удаляется мыльным раствором.
  4. Заканчивая работу с направляющей, согласно чертежу следует скрутить, все детали и для фиксации, на место соединения зажима и шпильки капнуть обычный лак для ногтей.

Полезные советы для качественной работы

Выделяют два вида заточки ножей – это двусторонняя и односторонняя. По принципу работы эти два, конечно же, отличаются. Все, что нужно учитывать в работе с ножами это такие критерии, как:

  1. Абразивный брусок, используемый при работе с ножами не должен быть с очень мелкими или, наоборот, с очень крупными зернами, выбирайте что-то среднее, между этими двумя критериями.
  2. В случае, когда нет необходимого приспособления для заточки ножа, а инструмент необходимо наточить, можно использовать такое подручное средство, как керамическая кружка.Все, что нужно сделать – это перевернуть спонтанную заточку и провести по ее дну движениями на себя. Но стоит учитывать, что ее дно должно иметь шероховатую поверхность.
  3. Не забывайте о том, что керамические ножи не нуждаются в заточке. На их поверхность нанесено специальное покрытие, выполненное из специальных сплавов, которое защищает его от повреждений и износа.
  4. Зубчатый нож без специального оборудования точить не следует, есть большая вероятность, что вы его не наточите, а испортите. Для такого рода ножей используются специальный лазер.
  5. Для того, чтобы ножи дольше оставались наточенными их следует промывать в холодной воде.

Ошибки заточки ножей

Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Видео

positroika-doma.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
