Делаем точечную или контактную сварку своими руками


Часто сварка бывает необходимой во время работы на даче или ремонта дома. Но как быть, если нет собственной контактной сварки? Ответ прост: ее нужно изготовить собственноручно, что мы и сделаем прямо сейчас.

Начнем изготовление точечной или контактной сварки с просмотра авторского видеоролика

Итак, нам понадобится:
- автомобильный аккумулятор;
- многожильные провода;
- изолента;
- два куска медной проволоки сечением 2-3 мм и длиной 7-8 см;
- деревянный брусок;
- мелкая наждачная бумага.

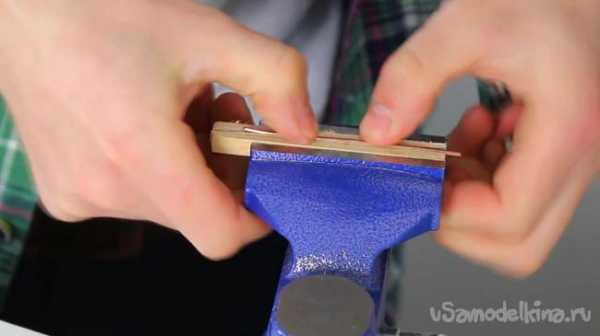

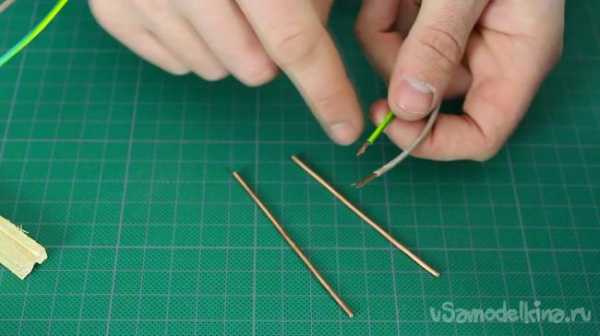

Первым делом в деревянном бруске нужно проделать два углубления под медную проволоку.


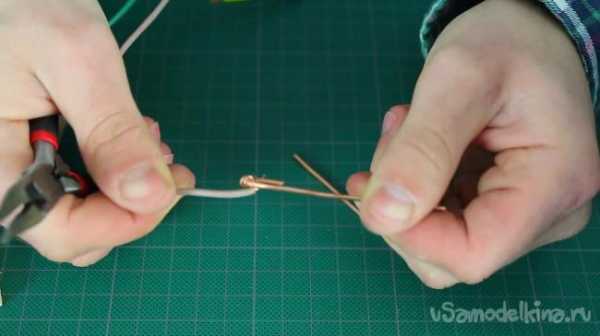

Далее два кусочка проволоки необходимо подключить к проводам.

Теперь полученные заготовки из проволоки нужно установить в пазы, которые проделали ранее на деревянном бруске и хорошенько изолировать. Получится два контакта.

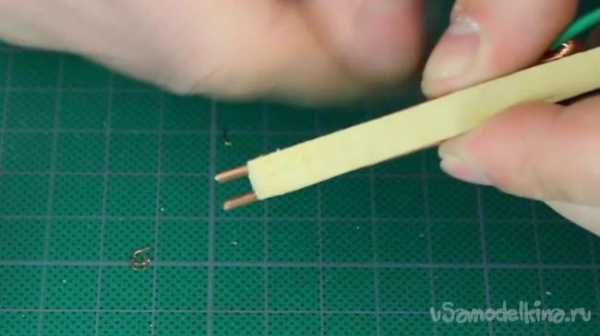

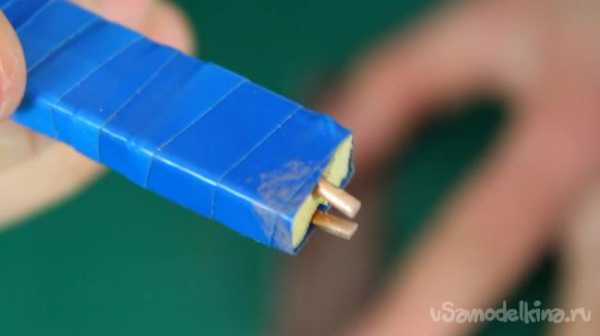

Между этими контактами мы должны выставить зазор приблизительно в 2-3 мм.

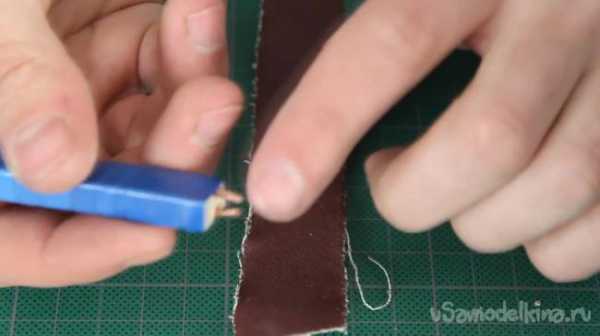

Берем мелкую наждачную бумагу и хорошенько зашкуриваем концы проволок.

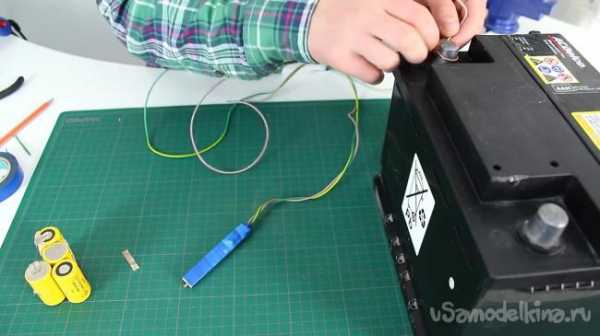

Простейшая контактная сварка готова. Остается подключить провода к аккумулятору. По словам автора идеи, полярность в этом случае значения не имеет.

Удобна такая сварка тем, что для ее использования нет необходимости покупать электроды.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать точечную сварку своими руками: видеоинструкция

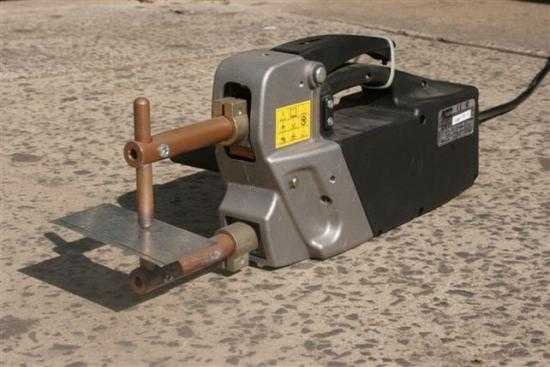

Аппарат для точечной сварки используется в хозяйстве намного реже, чем, к примеру, дуговой. Если вы не планируете с ним регулярно работать, то приобретать его для домашних целей совершенно нерентабельно. Стоимость данного оборудования составляет ориентировочно 450-500 долларов.

Если вам потребовался данный аппарат для разового использования, его можно изготовить самостоятельно своими руками. Однако прежде чем самому начинать изготавливать данный агрегат, следует понимать суть точечной сварки и технологию ее работы.

Точечную сварку относят к контактному типу. Стоит отметить, что к данному типу относится шовная и стыковая сварка, однако сделать из самостоятельно дома невозможно, так как для этой цели требуется сложное оборудование.

Читайте также: Как правильно разобрать перфоратор Макита своими руками

В сам сварочный процесс входят такие этапы:

  1. Детали необходимо совместить в требуемом положении.

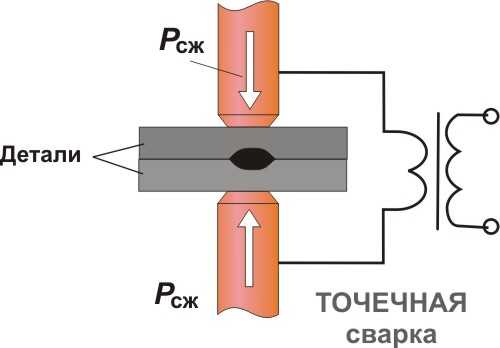

  2. Закрепить их между сварочными электродами, которые будут прижимать детали.
  3. Нагревать агрегат, в результате чего произойдет пластическое деформирование детали, и она прочно скрепится между собой.

Точечная сварка, произведенная в производственных условиях, может совершать около 600 операций за минуту.

Для нагревания детали до требуемой температуры, на нее подается кратковременный ток высокого напряжения. Данный импульс позволяет расплавить металл и надежно соединить детали между собой.

Чтобы сварка была качественной и долговечной, поверхность деталей предварительно обрабатывается специальными растворами. Это необходимо для того, чтобы предотвратить ржавчину и коррозию на объекте.

Читайте также: Как можно сделать нож из бумаги своими руками

Технология сборки оборудования

Сварочный аппарат может потребоваться для изготовления сетки из нержавеющей проволоки. Наиболее простым способом изготовления данного аппарата, является использование бэушного трансформатора от старой микроволновой печи, а именно повышающий трансформатор.

Если б/у микроволновки под рукой не оказалось, трансформатор можно поискать на рынке или по частным объявлениям. Применять можно даже трансформатор, который сгорел, ведь пробитую вторичную обмотку все равно нужно будет удалить.

С этой обмоткой не стоит слишком церемониться, поэтому удалить ее можно, просто срезав выступающую часть, а внутреннюю выбить молотком. Удаляя вторичную обмотку, следует не задеть первичную. Для увеличения размера окна пластины следует скрутить при помощи отвертки.

В результате должен получиться такой результат – 14,5×28,5 мм. Для вторичной обмотки можно использовать сварочный кабель диаметром 13 мм. Для этой цели потребуется до полутора метра кабеля.

Стоит учесть опыт мастера, который уже занимался данной работой. Так вот, с его слов, первый виток можно сделать, но второй сделать практически невозможно. Причина – материал и неравномерный диаметр оболочки. Сделав лишь полтора витка, мастер получил на выходе напряжение лишь 1,5 В. Так, умелец решил удалить резиновую обмотку с кабеля и изолировать его лавсановой. К слову сказать, лавсановая изоляция – наиболее подходящая для такой цели. С ее помощью мастер смог намотать три витка без особых усилий.

Стоит отнестись внимательно ко всем стыкам, так как при высоком напряжении плохо соединенные места будут нагреваться, а это повлечет за собой лишний расход электроэнергии. Для этого клеммы нужно предварительно пропаять. Сделать это можно в домашних условиях с помощью газовой плиты, заполнив все имеющиеся пространства оловом.

На этом самодельная часть точечной сварки завершена. После этого можно делать механическую часть – клещи. Для данной работы впору использовать все имеющиеся подручные материалы. В виде основы можно взять стеклотекстолит, а для клещей – шестигранник из латуни.

В качестве электродов для точечной сварки желательно использовать жало от паяльника с заточенным наконечником. Электрод в шестиграннике следует зафиксировать болтами. Нельзя упускать из виду не один контакт, они должны быть тщательно зачищены и крепко скреплены.

Читайте также: Как индикаторной отверткой найти проводку в стене

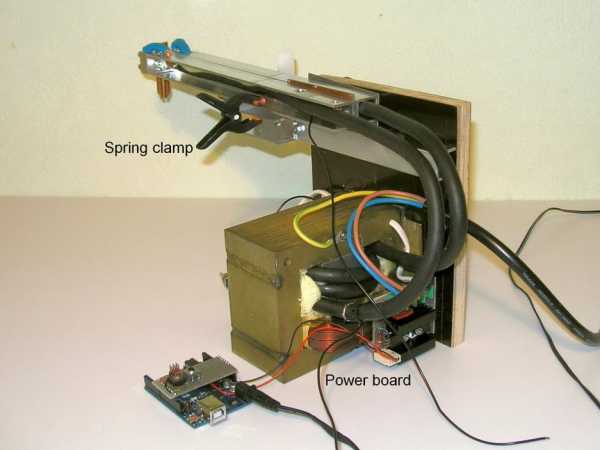

После того как все работы окончены, можно проверять его работоспособность. Экспериментальным методом было установлено, что данные аппараты лучше оснащать временным реле, чтобы они работали в четко заданное время. Сделать данную деталь можно также своими руками. Делается она с автономным блоком питания на 12 В. Схема работы ее довольно проста.

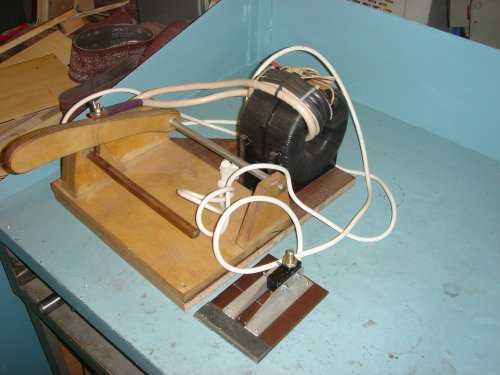

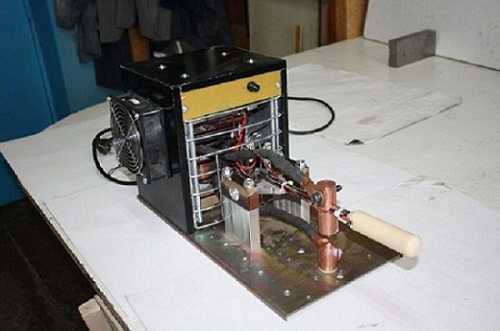

Для точечной сварки своими руками можно сделать и сам корпус. Для этого лучше всего подойдет лист железа, однако при отсутствии такового его впору заменить подручными материалами. Так, к примеру, можно взять корпус от старой мясорубки, в которой без проблем поместятся все детали. Стоит учесть, что данный корпус пластиковый, поэтому существует риск того, что он расплавится при перегреве. Данный недочет реально устранить путем вмонтирования небольшого вентилятора.

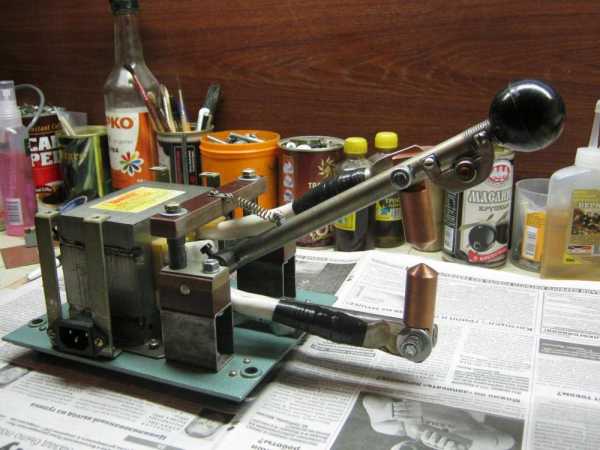

В конце точечную сварку можно оснастить рычагом, благодаря которому прижимать клещи будет значительно удобнее. Во избежание удара током ручку необходимо изолировать.

specinstrumenta.ru

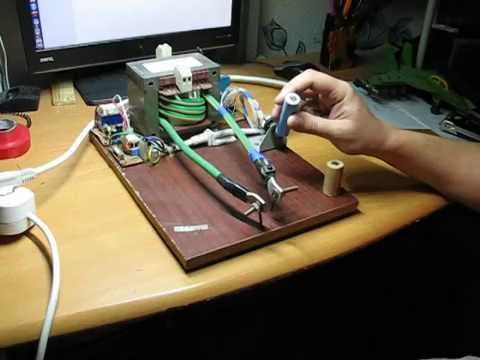

Сварочный аппарат для точечной сварки своими руками

Точечную сварку, точнее аппарат для данной работы можно изготовить из обычного бытового прибора. Что выбрать? Подойдет ли микроволновка для работы. Как поэтапно сделать описано в статье по пунктам.

Работа с трансформатором

Без трансформатора нельзя увеличивать входное напряжение, проще говоря, выполнить регулировку.

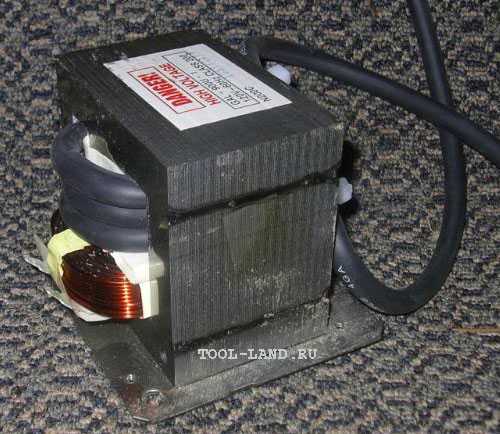

От старой микроволновки нужен прибор, мощностью 700–850 Вт. Им легко сваривать металлические листы, толщиной до 1 миллиметра. Подобный трансформатор относят к повышающему типу, вырабатываемое напряжение — 4 киловатта.

Несложно догадаться, что-то извлекать трансформатор нужно очень аккуратно. Здесь не поможет молоток или инструменты для грубой работы.

Сначала от микроволновки нужно открутить основу, убрать абсолютно все крепления. Потом уже достать трансформатор с того места, где он был установлен.

Что возьмем в работу от извлеченного устройства?

От трансформатора нужен магнитопровод.

Для этого выполняют демонтаж обмотки. Вот здесь тяжелый инструмент (зубило и молоток) подходит идеально. Работая инструментом, первичная обмотка не должна быть повреждена. Процессы могут быть обнаружены шунты, которые также удаляют.

Когда в конструкции магнитопровода использован сварной метод, а не клееный, вторичная обмотка может быть удалена ножовкой по металлу. Но когда верхний слой плотно забит в само окно магнитопровода, лишнюю часть устройства необходимо будет высверливать. Тут также приветствуется аккуратность, иначе все разрушится.

Демонтаж выполнил, что дальше?

Второй этап в работе — это вторичная обмотка. Здесь лучше заранее приготовить провод сечением от 1 мм. Когда нет подобного материала под рукой, придется покупать. Причем приобретать необязательно многожильный провод нужного сечения, подойдут пучки из одного и более проводников. Они в общей массе создадут необходимый диаметр провода.

Когда вторичная обмотка уже на трансформаторе, устройство будет способна к выработке тока до 1000 ампер.

Иногда нужен аппарат для точечной сварки с повышенной мощностью. Тогда одного трансформатора точно не хватит. Лучше использовать несколько устройств, пустив в дело дополнительную микроволновку.

Про доработку трансформатора подробнее

Вторичная обмотка подразумевает несколько витков проволоки на самом сердечнике. Достаточно два или три слоя. Тогда выходное напряжение будет 2В. А кратковременный сварочный ток — от 800А. Таких показателей хватит на точечную сварку.

Конечно, намотать нужное количество витков без затруднений или опыта не так и просто. Особенно это чувствуется когда расходный провод с толстым слоем изоляции. Подобную проблему решить несложно: с обычного провода снимается стандартная изоляция, затем обматывается сердцевина провода изолентой на тканевой основе.

Существенным для вторичной обмотки является минимальная возможная длина проволоки. Иначе не избежать роста сопротивления, что уменьшает силу тока.

Когда нужно спаривать более толстый металл (толщина до 5 миллиметров), вышеуказанной мощности не хватит. Нужна цепочка для сварочного аппарата из нескольких трансформаторов.

Конкретных правил для создания цепочки нет, но при ошибке с первичной и вторичной обмоткой на нескольких трансформаторах короткого замыкания не избежать.

Как определить правильность соединения?

Удачное соединение без маркировки необходимо проверить вольтметром.

Самодельные устройства, созданные для точечной сварки, необходимо эксплуатировать в домашней мастерской, где есть ограничения по силе тока. Данный показатель заканчивается на цифре 2000А.

Если превысить это значение, то перебоев в электросети не избежать. Причем пострадает проводка во всем доме, а еще и в соседском. Наверняка проверить силу тока в цепи трансформатора также можно амперметром.

Про одноименные выводы для трансформатора

Представим, что нет маркировки на выводах. Но необходимость в определении одноименных есть. Это нужно для соединения.

Как разрешить задачу?

Первичную вторичную обмотку на двух или нескольких трансформаторах требуется соединить последовательно. На конец цепи соединенных устройств необходимо подать напряжение, в то же время к выходам или выводам подключить вольтметр, замеряющий переменное напряжение.

Есть два варианта данных на вольтметре:

  1. Расплывчатые значения;
  2. Никаких значений.

Если 1 вариант, то сеть с разноименными выводами. Что будет происходить в сети? Поступивший напряжение на первичную обмотку нескольких трансформаторов будет уменьшаться на 50% в геометрической прогрессии.

Если 2 вариант, то напряжения, которые выходят из обмоток, будут равны по значению, но с разными знаками. Это ошибка. Необходимо сделать изменения в порядке подключений первичной или вторичной обмотки. Ориентир для подходящего результата — показания вольтметра, указанные в первом пункте.

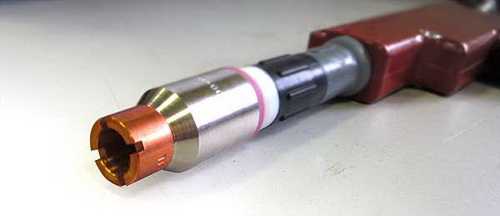

Электроды на самодельную точечную сварку

На что нужно обращать внимание для выбора электрода? Естественно, на диаметр. Точнее, необходимо учесть схожесть диаметров электрода и провода. Для подобных элементов подойдет медный пруток. Но если устройство небольшим показателем по мощности, то подойдет профессиональный паяльник.

Любой электрод в процессе эксплуатации обязательно измениться. Для корректировки геометрических параметров нужно делать подточку. Что приводит через некоторое время к замене.

Чтобы не было потери по мощности, необходимо сократить длину проводов до минимума.

Провод, связывающим электрод с самим аппаратом, по диаметру достаточно большой. Облегчает процесс пайки специальным наконечником, который предварительно прошел процедуру лужения. Электроды съемные, А это значит, что в точке соединения не должно быть пайки.

Как установить электроды

Медный пруток или жало паяльника на руках. Эти элементы необходимо присоединить к проводам при помощи медных наконечников. А вот уже наконечники крепят пайкой.

Наконечники необходимо совмещать с электродами надежным болтовым соединением. Из материалов выбирают медь или сплавы с медью. Нужен материал минимального электрического сопротивления.

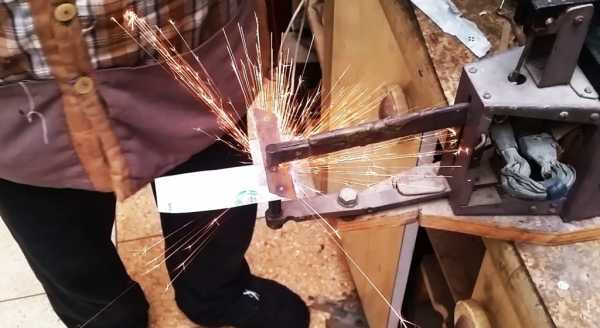

Управление для точечной сварки

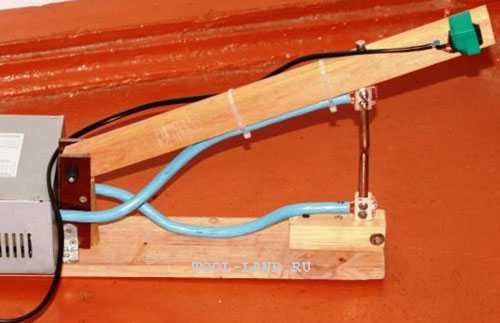

В этом пункте нет ничего сложного. Нужен рычаг и выключатель. Между электродами контролируются сила зажатия, за что отвечает рычаг. Функция достаточно существенная, поэтому рычажный механизм дополняют винтовым элементом, что обеспечит значительное сжатие и надежность.

Для выключателя, который отвечает уже за подачу тока к сварочному электроду, соединение идет с первичной обмоткой. Если же наоборот, то получится лишнее сопротивление.

Рабочие моменты

Процесс работы подразумевает нагрев электродов. Еще нагревается сам трансформатор с токопроводящими элементами устройства. Предотвратить сильный нагрев можно при помощи простой системы охлаждения. Что это значит? Без обычного вентилятора не обойтись. Для удобства в работе электроды в рабочем состоянии контролируют визуальным методом. Для этого есть ориентир по цвету. Иногда применяют и специальное реле.

Простое устройство для точечной сварки на трансформаторной основе соорудить не так сложно. Необходимо лишь прочитать инструкцию и подготовить детали к работе.

svarkagid.com

Точечная сварка своими руками в домашних условиях — Строим сами

Проще всего сделать в домашних условиях точечную сварку своими руками. Это одна из разновидностей сварки, которая является контактной.

В условиях частного строительства наиболее распространена именно точечная сварка, так как сделать ее самостоятельно проще всего. Другие разновидности точечной сварки, такие как линейная и стыковая, в домашних условиях осуществить невозможно.

Сам по себе процесс сварки представляет собой способ соединения деталей, которые в дальнейшем не разъединяются. Если обратиться к физике, то можно сказать, что процесс соединения происходит за счет межатомной связи в образующемся шве.

Сварка считается одним из самых надежных способов соединения двух металлических деталей, с которым по крепости не сравниться ни один из иных соединений.

Сварка в больших масштабах применяется при возведении многоэтажных зданий, мостов, других конструкций, основой которых является металлический каркас. Современные способы сваривания металла и сплавов позволяют использовать сварочный аппарат в различных условиях: на воздухе, в закрытом помещении, даже под водой.

Конечно, подобные технологии ни к чему в частном строительстве. Но и в обычном хозяйстве применение сварке всегда найдется, используется при этом точечная сварка.

Сама точечная сварка своими руками едва ли доступна для людей, далеких от сварки и не имеющих элементарных представлений о технике. Если же вы знаете, как работать с прибором и принципы его функционирования, сделать сам прибор для точечной сварки для вас не составит труда, тем более полезную информацию можно найти тут expertsvarki.ru/tehnologii/svoimi-rukami-tochechnaya-svarka.html.

Как сделать точечную сварку своими руками?

Весь процесс точечной сварки укладывается в несколько этапов. Свариваемые детали, приложенные друг к другу, помещаются между электродами сварочного аппарата в нужном месте и плотно прижимаются друг к другу.

Помните, что эксплуатировать сварочные аппараты "кустарного", "самопального" производства опасно! Существует система допуска по электробезопасности к выполнению данного вида работ. Самостоятельные попытки без контроля специалиста могут привести к утрате жизни и здоровья как своей, так и окружающих.



Затем детали нагреваются до очень высокой температуры, оставаясь при этом сжатыми. После воздействия электрического импульса в зажатом состоянии детали остаются еще некоторое время.

Можно несколько усилить сжатие, чтобы усилить эффект сваривания деталей. Далее давление постепенно ослабевает, а вы получаете в результате крепкое соединение металлических элементов.

Одним из слабых мест такого варианта сваривания является невозможность сделать герметичный шов. А вот положительных моментов можно насчитать несколько:

  • Точечные швы достаточно прочные и способны выдерживать высокую нагрузку.
  • Аппарат точечной сварки гораздо доступнее остальной аппаратуры.
  • Точечные сварочные аппараты достаточно экономичны в эксплуатации.
  • Пользоваться точечной сваркой довольно просто, для этого не требуется специального образования.

Перейдем к непосредственному изготовлению аппарата для точечной сварки. С момента изобретения данного сварочного устройства было разработано немало вариантов аппаратов для сварки.

Ранее их публиковали в технических журналах. Сегодня наши соотечественники сами «изобретают» точечную сварку для личного пользования.

Вариантов здесь может быть множество, но есть и элементы, которые используются в любом случае.

В первую очередь, сварочный аппарат точечного действия невозможен без трансформатора, который обеспечивает большой сварочный ток. Такой трансформатор можно достать, например, из старой микроволновой печи или другой подобной техники.

Для получения большей мощности сварочного аппарата, используются несколько трансформаторов. Перед монтажом их особым образом подготавливают.

С катушки удаляется вторичная обмотка. Если есть необходимость, удаляются также шунты ограничения тока. Словом, с трансформатора удаляются все ненужные детали.

Теперь на трансформатор наматывается новая вторичная обмотка. Это должна быть толстая медная проволока, чтобы устройство могло выдержать высокое напряжение.

Чем больше витков обмотки вам удастся сделать, тем выше напряжение будет в итоге, и дольше будет ток.

Использование одновременно двух трансформаторов наиболее эффективно, если вам необходимо получить аппарат для сваривания металлических деталей большой толщины.

В этом случае первичная и вторичная обмотка соединяется, в соответствии с показателями плюс-минус. Если перепутать показатели, вы получите короткое замыкание в момент включения.

В качестве электродов для аппарата вы можете использовать прутки меди. Для устройств сварки малой мощности подойдут жала от паяльников достаточной мощности.

Электроды требуют периодической проверки, подтачивания и замены. При монтаже постарайтесь сделать провод между трансформаторами и электродами минимальной.

Как и любой сварочный аппарат, аппарат точечной сварки, особенно если вы сделали его своими руками, требует определенной доли осторожности при работе. Не забывайте о технике безопасности, если хотите использовать аппарат и в дальнейшем.

dom-dacha-svoimi-rukami.ru

Как сделать сварку точечную своими руками

Используют точечную сварку в промышленности и быту. На заводах точечной сваркой соединяют листы металла, уголки, швеллера. В быту применяют при строительстве своего дома, починке бытовых приборов и кухонных принадлежностей. Как выполнить точечную сварку своими руками, рассмотрим подробнее.

Как осуществляется процесс

Делать сварку своими руками необходимо в несколько основных этапов:

  1. Заготовки соединяют в нужном положении.
  2. Соединенные части размещают между двух электродов и плотно зажимают.
  3. Детали нагревают до температуры начала плавления и металл соединяется под деформацией.

В промышленности этот вид сварки используют для соединения до 700 точек в минуту. Для домашнего использования своими руками достаточно обеспечить большое давление, плюс несколько точек электродов, которые перемещаются на заданном уровне.

Пластичность металлу придает сила кратковременного тока сварки. Продолжительность импульса не больше 0,01–0,1 секунды. Металл в месте крепления электрода плавится и образует жидкую массу. Она застывает и соединяет детали точечно. Ширина детали при точечной сварке в домашних условиях должна быть не больше 5–13 мм.

Кристаллизация расплавленной массы происходит после того, как импульс перестает подаваться электродами. Между собой заготовки соединены под давлением до полного застывания.

Как любой вид сварки точечная имеет свои плюс и минусы. Швы имеют высокую прочность и экономичность при изготовлении. Сварочные работы можно делать автоматизировано, даже в домашних условиях. Из минусов выделяется плохая герметичность, которую создают между деталями, выполняя сварку своими руками.

Особенности работ

Нагрев металла происходит за разный промежуток времени, от секунды до нескольких ее долей. Зависит нагрев, а также продолжительность импульса от ряда факторов:

  • мощность сварочного аппарата;
  • условий работ;
  • типа металла, который обрабатывают.

Так, стали углеродного типа рекомендуется нагревать подольше, чтобы остывание происходило медленнее, шов не растрескался. Аусинтетическую нержавеющую сталь, напротив, нагревают самое короткое время. Иначе внешние точки соединения быстро расплавятся, материал будет подвержен коррозии.

При помощи определенного давления необходимо обеспечить деталям максимальный контакт. Давление подбирается в зависимости от толщины и прочности заготовки. После нагрева сила давления не так важна, так как мелкозернистый сплав уже имеет сцепление. Прочность шва будет равна прочности материала, который сваривают.

Вокруг сварочного ядра должен образовываться поясок, который предотвратит растекание расплавленного металла. Электроды разжимают с небольшой задержкой, чтобы процесс кристаллизации начался.

Выбираем подходящие электроды

Для выполнения точечного соединения своими руками подходят не все виды электродов. Рекомендуем остановить свой выбор на электродах с высокими теплопроводящими и электропроводящими свойствами. Прочности должно быть достаточной для работы в заданном интервале температурного режима. Немаловажно, чтобы они легко поддавались обработке своими руками.

Подходят под требования электроды из некоторых видов бронзы с дополнениями кобальта или кадмия, медь электролитическая, медь с хромом и составы на основе вольфрама.

Сплав из меди по теплопроводности и электропроводности выше сплавов бронзы, но износостойкость у него хуже в 4–6 раз. Поэтому для работы своими руками лучше использовать электроды из сплава ЭВ, то есть из чистой меди. Допустимы примеси хрома 0,5–0,7%.

Чтобы повысить срок службы электродов точечной сварки рекомендуем охлаждать их водой.

Немало важен диаметр электрода. Выбирается диаметр в зависимости от толщины обрабатываемого материала. Диаметр электродов должен быть больше толщины свариваемых деталей в 3 раза.

Выбираем сварочный аппарат

Для этого вида сварки своими руками можно подобрать готовый аппарат или сделать его самостоятельно. Оборудование может иметь различный размер и вес. Главное, чтобы его можно было перемещать без труда. Рекомендуем сделать небольшой настольный сварочник. Модель используют для обработки цветного и черного металла.

Схем как делать аппарат много, но выбирать следует ту, где количество деталей минимально. Сделать такой прощу и экономичнее. Конечно, техника не будет иметь высокой мощности, но соединить листы стали до 0,2 мм или провода с ее помощью можно.

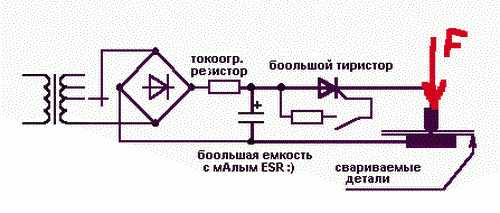

Основная задача при изготовлении импульсного сварочного аппарата — создать электрический импульс. Подойдет для сварки небольшой трансформатор. К его нижней обмотке присоединяют обрабатываемую деталь, а к вторичной электроды.

Трансформатор и питание нельзя подсоединять прямой схемой. Для соединения применяется выпрямительный мост и тиристор. Для получения импульса необходим второй источник электричества. Состоит второй источник из трансформатора и еще одного выпрямительного моста. Ток будет концентрироваться в конденсаторе, который производит импульс. Подробнее можно рассмотреть на схеме к статье:

Работа своими руками будет осуществляться при нажатии импульса (специальная кнопка). Кнопка откроет цепь конденсатора-резистора. Через электрод будет происходить разрядка, которая вызовет импульс тока. А сделать сварку можно, соединив детали тисками.

Сделать точечную сварку своими руками несложно, главное, разобраться в работе и схемах. Если образование достаточно, то собрать сварочный аппарат не составит большого труда и сил, а затраты будут минимальными. Купить готовый аппарат тоже несложно. Различные точечные модели представлены в магазинах широкой линейкой. Цена начинается от 20 000 р.

Похожие статьи

goodsvarka.ru

Точечная сварка своими руками - ВИДЕО как сделать аппарат точечной сварки своими руками

Весьма просто можно сделать аппарат точечной сварки своими руками с переменным током. Через подачу электроимпульса с изменением времени выполняется точечная сварка своими руками. Видео процесса можно посмотреть здесь.

Трансформатор представляется важнейшей составляющей. Он сооружается из микроволновой печи (около одного киловатта и выше). Они обладают достаточной мощностью и вполне доступны. Трансформатора хватит, чтобы была создана точечная сварка из микроволновки. Однако если не хватит мощности, то берут два микроволновых прибора.

Чтобы работал магнетрон микроволновой печи, требуется высочайшее напряжение. Поэтому трансформатор, имеющий до двух тысяч ватт напряжения на выходе, используется как повышающий компонент. Лучше не проверять его работоспособность через сеть.

Для него нужны магнитный провод и обмотка. Аккуратно удаляется вторичная обмотка. Могут быть также установлены шунты. Их необходимо осторожно убрать, так как подача тока существенно ограничивается.

Точечный сварочный аппарат своими руками

Далее производится наматывание новой обмотки. Чтобы ток был сильным, потребуется большой медный провод диаметром более одного сантиметра. Для предотвращения сопротивления дополнительно, длину делают короче.

Производятся витки для получения двух ватт на выходе. Если получится внедрить больше двух витков, аппарат точечной сварки своими руками будет более мощным.

При двух равных трансформаторах делается один для наиболее мощного тока. Такой способ применяется, например, для осуществления сварки с металлом не тонким или при недостаточной мощности трансформатора. При соединении нужно быть осторожным, так как ошибка стоит короткого замыкания.

Чтобы точечная сварка из микроволновки была мощнее, соединяются еще трансформаторы, конечно, если сеть позволит. Если точечный сварочный аппарат своими руками чрезмерно мощный, то напряжение в сети резко упадет, что вряд ли обрадует соседей. Поэтому лучше ограничиться силой тока от одной до двух тысяч ампер. Если ток будет недостаточным, то просто нужно будет увеличить время сварки.

Точечная сварка своими руками: видео

Электродами служат медные стержни. Толщина их здесь сыграет положительную роль. При небольшой подаче тока пользуются жилами паяльников.

Как производится ручная точечная сварка? Электроды нужно подтачивать, а со временем необходимо их менять из-за полного стачивания. Длина провода от трансформатора, как отмечалось, по возможности делается меньшей. Соединений тоже лучше делать меньше, потому что при них теряется мощность. Идеалом здесь будут наконечники с обеих сторон провода, через которые соединяются электроды.

Наконечники спаиваются с проводом для предотвращения роста сопротивления и потери мощности. Когда у провода большой диаметр, то спаивать его с наконечником непросто. Но процесс упростится, если приобрести луженые наконечники. Из-за неспаянных соединений также растет сопротивление. Но все равно лучше иметь съемные электроды, потому что их надо подтачивать или заменять, а каждый раз спаивать и припаивать снова будет слишком утомительно.

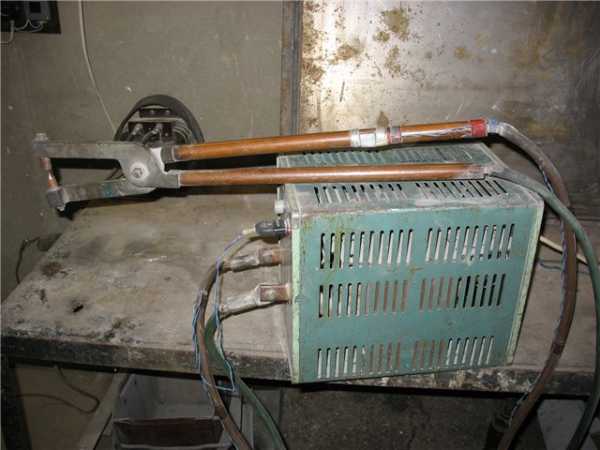

Самодельный аппарат точечной сварки имеет рычаг и выключатель.

Чтобы осуществлялась точечная сварка своими руками (видео), сжатие электродами производится сильное. На аппаратах промышленных образцов такая сила может быть равна десяткам, а иногда даже сотням килограммов. В связи с этим рычаг делается как можно крепче, а основание массивнее, лучше, если его можно будет закрепить к столу.

Усилие создается при помощи, как рычажного зажима, так и рычажного винтового. Используются и другие методы при помощи дополнительного оборудования.

Чтобы не создавать еще сопротивление и не сварить до предела, выключатель надо соединить именно в первичную обмотку цепи. Если используется рычажный механизм для прижима, то выключатель устанавливают прямо на рычаге, чтобы при работе, давя на рычаг, подавать ток. Другой рукой спокойно поддерживаются свариваемые детали.

Аппарат точечной сварки своими руками

Осуществляя эксплуатацию, включая и выключая ток, нужно помнить, что электроды должны обязательно быть сжаты, потому что если этим пренебречь, они могут подгореть.

Лучше при эксплуатации аппарат специально охлаждать вентилятором. Если его нет, то необходимо следить за температурой агрегата и его элементов. Выключать его на время, давая передохнуть.

Точечная сварка своими руками. Видео. Результаты

Чтобы сварка была качественной, конечно, необходимо набраться достаточного опыта, при котором будет вырабатываться знание и чувство нужной продолжительности подачи импульса при наблюдении за поведением сварной точки по ее цвету.



Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Точечная сварка своими руками

Проще всего сделать в домашних условиях точечную сварку своими руками. Это одна из разновидностей сварки, которая является контактной.

В условиях частного строительства наиболее распространена именно точечная сварка, так как сделать ее самостоятельно проще всего. Другие разновидности точечной сварки, такие как линейная и стыковая, в домашних условиях осуществить невозможно.

Сам по себе процесс сварки представляет собой способ соединения деталей, которые в дальнейшем не разъединяются. Если обратиться к физике, то можно сказать, что процесс соединения происходит за счет межатомной связи в образующемся шве.

Сварка считается одним из самых надежных способов соединения двух металлических деталей, с которым по крепости не сравниться ни один из иных соединений.

Сварка в больших масштабах применяется при возведении многоэтажных зданий, мостов, других конструкций, основой которых является металлический каркас. Современные способы сваривания металла и сплавов позволяют использовать сварочный аппарат в различных условиях: на воздухе, в закрытом помещении, даже под водой.

Конечно, подобные технологии ни к чему в частном строительстве. Но и в обычном хозяйстве применение сварке всегда найдется, используется при этом точечная сварка.

Сама точечная сварка своими руками едва ли доступна для людей, далеких от сварки и не имеющих элементарных представлений о технике. Если же вы знаете, как работать с прибором и принципы его функционирования, сделать сам прибор для точечной сварки для вас не составит труда, тем более полезную информацию можно найти тут expertsvarki.ru/tehnologii/svoimi-rukami-tochechnaya-svarka.html.

Как сделать точечную сварку своими руками?

Весь процесс точечной сварки укладывается в несколько этапов. Свариваемые детали, приложенные друг к другу, помещаются между электродами сварочного аппарата в нужном месте и плотно прижимаются друг к другу.

Помните, что эксплуатировать сварочные аппараты "кустарного", "самопального" производства опасно! Существует система допуска по электробезопасности к выполнению данного вида работ. Самостоятельные попытки без контроля специалиста могут привести к утрате жизни и здоровья как своей, так и окружающих.



Затем детали нагреваются до очень высокой температуры, оставаясь при этом сжатыми. После воздействия электрического импульса в зажатом состоянии детали остаются еще некоторое время.

Можно несколько усилить сжатие, чтобы усилить эффект сваривания деталей. Далее давление постепенно ослабевает, а вы получаете в результате крепкое соединение металлических элементов.

Одним из слабых мест такого варианта сваривания является невозможность сделать герметичный шов. А вот положительных моментов можно насчитать несколько:

  • Точечные швы достаточно прочные и способны выдерживать высокую нагрузку.
  • Аппарат точечной сварки гораздо доступнее остальной аппаратуры.
  • Точечные сварочные аппараты достаточно экономичны в эксплуатации.
  • Пользоваться точечной сваркой довольно просто, для этого не требуется специального образования.

Перейдем к непосредственному изготовлению аппарата для точечной сварки. С момента изобретения данного сварочного устройства было разработано немало вариантов аппаратов для сварки.

Ранее их публиковали в технических журналах. Сегодня наши соотечественники сами «изобретают» точечную сварку для личного пользования.

Вариантов здесь может быть множество, но есть и элементы, которые используются в любом случае.

В первую очередь, сварочный аппарат точечного действия невозможен без трансформатора, который обеспечивает большой сварочный ток. Такой трансформатор можно достать, например, из старой микроволновой печи или другой подобной техники.

Для получения большей мощности сварочного аппарата, используются несколько трансформаторов. Перед монтажом их особым образом подготавливают.

С катушки удаляется вторичная обмотка. Если есть необходимость, удаляются также шунты ограничения тока. Словом, с трансформатора удаляются все ненужные детали.

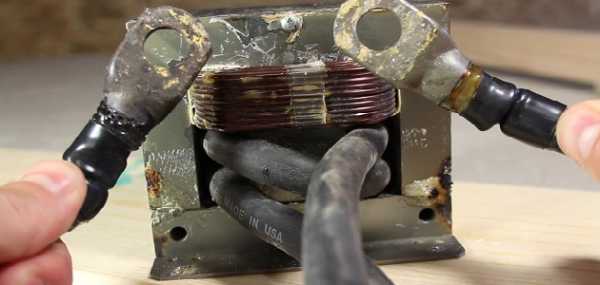

Теперь на трансформатор наматывается новая вторичная обмотка. Это должна быть толстая медная проволока, чтобы устройство могло выдержать высокое напряжение.

Чем больше витков обмотки вам удастся сделать, тем выше напряжение будет в итоге, и дольше будет ток.

Использование одновременно двух трансформаторов наиболее эффективно, если вам необходимо получить аппарат для сваривания металлических деталей большой толщины.

В этом случае первичная и вторичная обмотка соединяется, в соответствии с показателями плюс-минус. Если перепутать показатели, вы получите короткое замыкание в момент включения.

В качестве электродов для аппарата вы можете использовать прутки меди. Для устройств сварки малой мощности подойдут жала от паяльников достаточной мощности.

Электроды требуют периодической проверки, подтачивания и замены. При монтаже постарайтесь сделать провод между трансформаторами и электродами минимальной.

Как и любой сварочный аппарат, аппарат точечной сварки, особенно если вы сделали его своими руками, требует определенной доли осторожности при работе. Не забывайте о технике безопасности, если хотите использовать аппарат и в дальнейшем.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
