Как заточить цепь бензопилы своими руками в домашних условиях

Каждый владелец бензопилы должен уметь самостоятельно наточить цепь своего аппарата. Ведь бывают ситуации, когда помощи в этом деле ждать неоткуда: вызывать мастера дорого, или к нему далеко ехать. В таком случае вам пригодятся наши рекомендации по заточке цепи бензопилы.

ПоказатьСкрыть

Для чего нужна заточка бензопилы, как понять, что цепь затупилась

Гарантией долгой работы вашей пилы является правильный уход за ней. Нужно заливать только качественный бензин и масло, а также следить за остротой зубов цепочки. Когда она тупеет, пила начинает все сильнее вибрировать, а это плохо сказывается на всей конструкции устройства. Кроме того, можно заметить, что из-под пилы вылетают маленькие опилки, а это один из главных признаков тупой цепочки. Если зубы острые, то опилки будут большими.

Важно! Расход бензина при работе с затупленной цепью увеличивается примерно в 1,4 раза

.

Также одним из признаков тупой цепки являются опилки черного цвета. Причина этому – мелкие возгорания частиц древесины из-за малой остроты зубов. Пила сильно перегружается, и вы сами должны это почувствовать. Когда зубы острые – практически не требуется усилий, чтобы распилить колоду. При этом уходит немного больше топлива и уменьшается КПД процесса. В заключение можно добавить, что точить цепку нужно регулярно, иногда два-три раза за день – тогда и вам, и вашему аппарату будет легче работать.

Правильная и своевременная заточка цепи бензопилы добавит вашему аппарату несколько лет жизни. По мнению профессионалов, острая цепочка более важна, чем хороший двигатель.

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Для того чтобы правильно заточить бензопилу, нужно соблюдать некоторые правила. Умение правильно снимать и фиксировать цепочку является одним из важных факторов удачной заточки.

Что понадобится для заточки пилы в домашних условиях

Заточить цепку пилы можно как вручную, так и на специальном станке. Большинство людей выполняют эту процедуру вручную.

Однако профессионалы советуют не заниматься этим очень часто, так как это может привести к быстрому износу. Но все же бывают случаи, когда надо заточить пилу именно вручную.

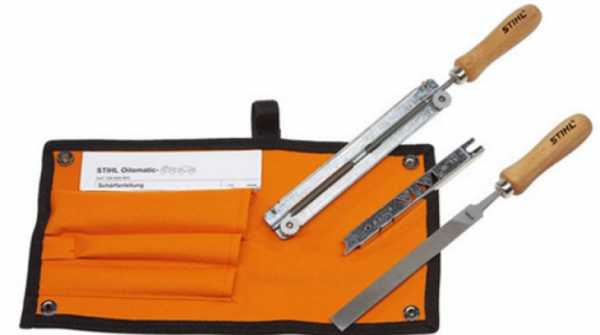

Для этого продаются специальные приспособления для заточки цепей бензопил, в которые входят:

  1. Круглый напильник;
  2. Плоский напильник;
  3. Шаблон;
  4. Крючок.
Круглый напильник продается вместе с державкой, в которую он закреплен. На державке имеются линии с некой ориентацией, которые помогут вам при заточке зубьев.

Шаблон нужен для регулировки затачиваемого ограничителя глубины. А крючок предназначен для удаления пыли и опилок с цепки. Такой набор для заточки цепи бензопилы понадобится всем садоводам.

Во время работы державка устанавливается на тот зуб, который вы затачиваете. Плоский напильник используется для работы с ограничителем глубины.

Знаете ли вы? Самая продаваемая марка бензопил в мире - STIHL.

Но стоит помнить, что постоянно острить зубья ручным методом не рекомендуется по ряду причин:

  • при ручной заточке зубья стачиваются неравномерно, что приводит к дисбалансу в работе;
  • старые цепи со временем изнашиваются, и заточка вручную становится практически невозможной;
  • режущая кромка может потерять свою нормальную форму;
  • есть риск разрыва цепи со временем.
Если вы не хотите точить зубья вручную, то можно воспользоваться станком для заточки цепей бензопил. Такие машины бывают двух типов: ручные и электрические. Ручные подразумевают механическую работу руками. Электрические – работают от питания сети электричества. Но оба вида станков дают высокую степень точности заточки. Работая с таким аппаратом, вы сначала выставляете параметры на первый, так называемый контрольный, зуб. Далее идет заточка согласно заданным параметрам.

Важно! При работе с бензопилой всегда используйте защитные перчатки и очки.

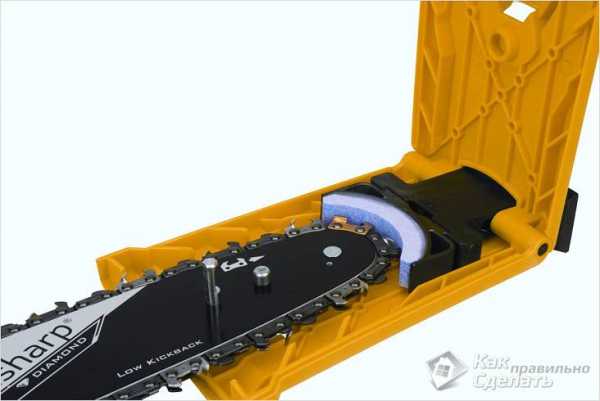

Существует еще и третий способ заточки цепки бензопилы. Метод этот достаточно новый и наверное самый простой. Достаточно всего лишь купить специальный круг для заточки цепей бензопил вместе со специальной цепью.

Это небольшое устройство, которое надевается на конец шины и закрепляется в стационарном положении. В середине его находится наждачный камень, который и будет точить вашу цепочку, пока вы будете просто нажимать на кнопку.

Камень этот ставится вогнутой стороной к шине. На цепке есть звенья, которые затирают камень и не дают попадать маслу на пилу. Как заточить цепь своими руками по этому методу, вы можете посмотреть на видео.

Снятие цепи с бензопилы

Чтобы снять цепку с бензопилы, для начала нужно потянуть на себя защитный щиток. Как только вы услышали защелкивающий звук, берите отвертку и ослабляйте цепочку. После этого ключом откручиваем гайку и снимаем шину вместе с цепкой. В этой процедуре нет ничего сложного, разве что надо правильно натянуть цепь, когда будете ставить ее обратно, – если перетянуть, то есть шанс разрыва. Ну а если не затянуть как следует, то цепь вообще может слететь с шины.

Знаете ли вы? Первые бензопилы появились еще в конце 19 века.

Но также нужно уметь ее правильно натянуть. После того, как вы надели цепь на шину и собрали все, убедитесь, что она плотно прилегает внизу шины. Нормально натянутая цепь должна отходить от низа шины при оттягивании рукой на 3-5 мм.

Как зафиксировать и заточить цепь в домашних условиях

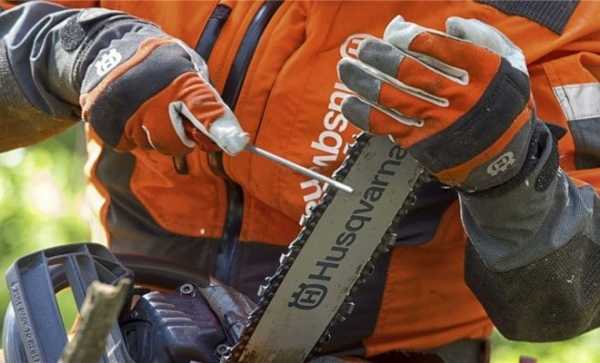

Чтобы понять, как правильно точить цепь бензопилы напильником, и научиться это делать в домашних условиях, нужно придерживаться следующих пошаговых инструкций. Для начала нужно правильно зафиксировать цепь. Методов фиксации есть несколько. Первый метод заключается в фиксации шины в тисках – это наиболее правильный метод.

Так вы точно можете быть уверены, что цепочка будет оставаться неподвижной. Однако есть и второй метод. Вы можете просто сесть поудобнее, зафиксировать пилу между ног на уровне коленей и приступить к заточке. Самое главное, чтобы нижняя часть шины была не ниже уровня ваших коленей.

Вот пошаговая инструкция, как точить цепь бензопилы напильником:

  1. Закрепите шину бензопилы так, чтобы она находилась в стационарном положении.
  2. Подберите правильный круглый напильник и державку, чтобы при заточке режущей кромки жало напильника выступало не более чем на 20 %.
  3. Пометьте зуб, с которого начинаете заточку, чтобы не пойти по второму кругу.
  4. Затачивая, протягивайте напильник только в одну сторону и регулярно прокручивайте его вокруг своей оси, чтобы был равномерный износ.
  5. При необходимости наточите ограничитель глубины плоским напильником.
Разберем подробнее сам процесс. Учитывайте, что металл, из которого сделаны зубья цепки, мягкий, поэтому сильно давить на него напильником не следует.

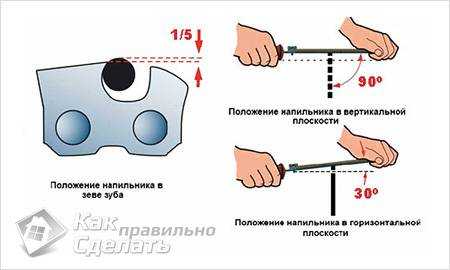

И важно помнить об угле заточки цепи бензопилы. Угол в вертикальной плоскости напильника по отношению к цепи должен составлять 90º, а в горизонтальной –30º или 10º, в зависимости от параметров пилы (под углом 10º затачиваются пилы, которые предназначены для продольной резки бревен). Правильный угол и позицию напильника вам поможет удерживать державка.

Важно! Если вы видите, что глубина заточки зубьев уже достаточно большая, то лучше сменить цепочку на новую во избежание ее разрыва в процессе работы.

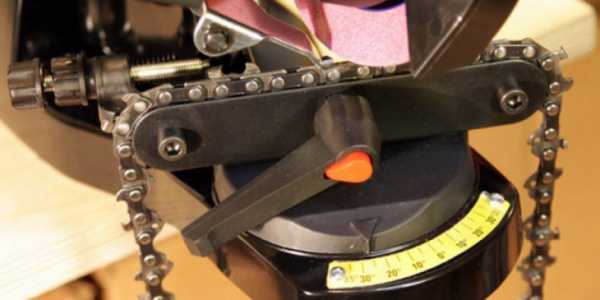

Если вы или ваш сосед имеете станок для заточки цепей, то вам повезло. С этим оборудованием можно быстро, качественно и без особых усилий наточить вашу пилу. Вот примерный порядок заточки на станке:

  1. Немного ослабьте цепь на бензопиле, прокрутив боковой винт отверткой.
  2. После этого вы должны расположить бензопилу в станке таким образом, чтобы зубья были направлены на точильный камень.
  3. Далее вы должны выбрать угол заточки (он зависит от типа бензопилы).
  4. Установите полярность.
  5. Выберите способ заточки: последовательная или через зуб.

Теперь можно приступать к самой процедуре.

Беспокоиться о том, как наточить цепь бензопилы на станке максимально точно, не стоит. Все современные автоматические точилки доведены практически до идеала. Поэтому вам просто необходимо следовать инструкциям, прописанным выше.

Советы и рекомендации: как заточить бензопилу в домашних условиях

Наточить бензопилу в домашних условиях можно двумя методами: напильником или на станке.

Заточка напильником

Теперь, когда вы знаете, что нужен специальный напильник для заточки цепей бензопил, следует узнать и некоторые советы по работе с ним:

  1. При заточке напильник следует равномерно прокручивать вокруг своей оси;
  2. Не стоит давить напильником очень сильно: материал, из которого сделана цепочка, в меру мягкий;
  3. Наточите сначала зубья левого направления, а потом правого, или наоборот;
  4. Создавайте одинаковые нажатия для каждого зуба, чтобы стачивание было равномерным;
  5. Если ваша цепочка старая, и ее зубья неодинаковы, ориентируйтесь на самый короткий зуб и затачивайте по его примеру;
Следует помнить, что постоянно точить одним лишь напильником противопоказано. Цепь начнет быстро изнашиваться, зубья будут заточены неравномерно, что приведет к неправильной работе бензопилы.

Знаете ли вы? В качественных цепках зубья изготовлены из высоколегированной хромникелевой стали.

Заточка на станке

Мы уже говорили, что существуют специальные электрические и механические точилки для цепей бензопил. Они обеспечивают максимально равномерную заточку вашей пилы. Пользоваться этими устройствами не так уж и сложно, но надо помнить несколько технических рекомендаций:

  1. Найдите на цепке самый короткий зуб – это будет ориентир для его заточки;
  2. Не затачивайте зубья очень глубоко, иначе вы лишите цепочку прочности и долговечности;
  3. Продуйте цепь после заточки и смажьте маслом;

Итак, теперь стало понятно, как наточить цепь бензопилы в домашних условиях. Это можно сделать легко и быстро двумя методами: напильником или на станке.

Острить цепочку нужно регулярно, иначе это может плохо сказаться на аппаратной части пилы. А если вы увидели, что зубья почти полностью изношены – лучше замените цепочку на новую.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Вы можете посоветовать статью своим друзьям!

Да

Нет

59 раз уже
помогла


agronomu.com

заточить, своими руками, приспособление, угол заточки, как правильно напильником, станок, болгаркой

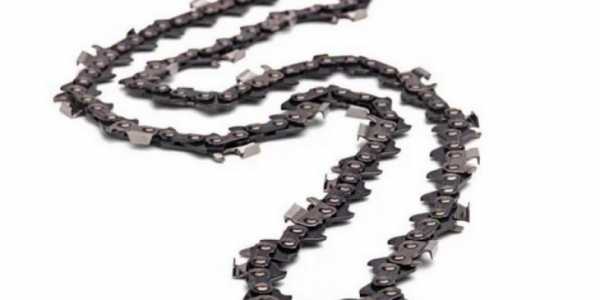

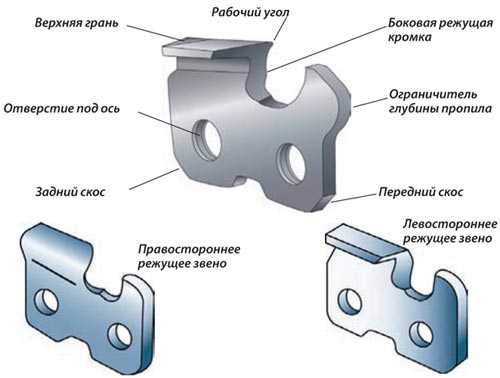

Цепь для пилы представляет собой металлическую основу с последовательно соединенными звеньями, которые имеют зубья, характеризующиеся режущими свойствами. Улучшить их можно, если наточить цепь бензопилы в домашних условиях, но при этом необходимо соблюдать правила и использовать специально предназначенный для этого инструмент. Последний может быть самодельным или заводского изготовления.

Как понять, что цепь затупилась

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

  • кривые спилы;
  • большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
  • увеличенный расход топлива.

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

  • скорость работы инструмента снизилась;
  • образуются неровные и острые опилки;
  • необходимо прикладывать большие усилия для распила древесины;
  • цепь растянулась или стала провисать.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

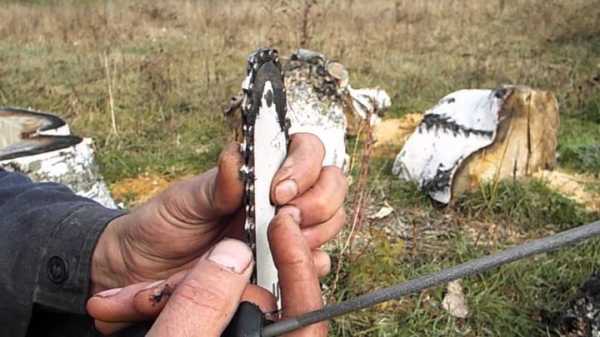

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

  1. Закрепить цепь на струбцине.
  2. Выставить напильник для заточки цепи по шаблону.
  3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
  4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
  5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

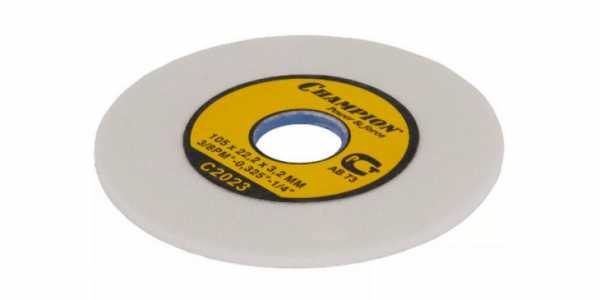

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

  1. Ослабить винт, который зажимает цепь.
  2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
  3. Выполнить заточку согласно всем выбранным параметрам.
  4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

  1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
  2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

  1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
  2. Весь неиспользованный объем обязательно должен быть утилизирован.
  3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
  4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
  5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
  6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

  1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
  2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
  3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
  4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
  5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

specmahina.ru

Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки

Надежное функционирование бензопилы, как и любого другого механизма, во многом зависит от исправности всех составляющих его конструкцию элементов. Качество и скорость распила древесины определяется остротой рабочей цепи, приводимой во вращательное движение двухтактным двигателем внутреннего сгорания.

Интенсивное использование инструмента приводит к стачиванию режущих кромок цепи, в результате эксплуатационные характеристики и производительность работы снижаются. Заостренные элементы стачиваются особенно сильно при соприкосновении с почвой и находящимися в ней камнями и другими твердыми включениями.

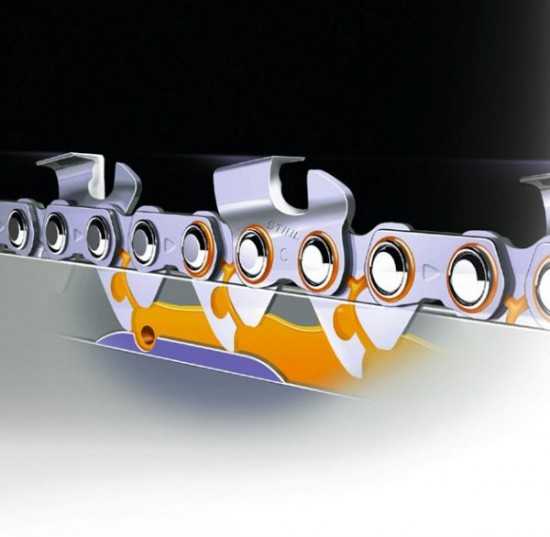

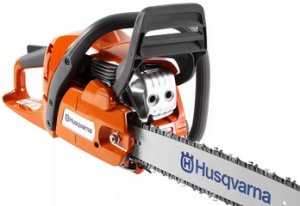

Цепь в хорошем состоянии обеспечивает быструю резку древесины

Почему и как часто надо точить цепь бензопилы

Затупленная цепь бензопилы оказывает отрицательное воздействие на всю конструкцию инструмента вследствие того, что при эксплуатации с таким рабочим элементом он подвергается значительно большим нагрузкам, чем расчетные. Это обусловливается тем, что при работе тупой цепью нужно прилагать значительные физические усилия для втягивания полотна в полосу реза. Быстро наступает усталость, снижается производительность труда.

При этом в полтора раза увеличивается расход бензина, происходит ускоренный износ сопрягаемых поверхностей движущихся частей деталей механизма. Бензопила начинает вибрировать и стремится вырваться из рук при работе.

Опилки получаются очень мелкие, часто они приобретают черный цвет, так как древесина обугливается при трении о тупую поверхность. Может появиться стук в цилиндро-поршневой группе двухтактного двигателя внутреннего сгорания.Разные типы цепей имеют схожие элементы

Эти признаки указывают на необходимость срочной заточки бензопилы. При интенсивном использовании данную процедуру нужно производить несколько раз в течение рабочего дня. По мнению специалистов, правильно и своевременно выполняемая заточка цепи продлевает срок службы инструмента на несколько лет. Для выполнения большого объема работы острая цепь более важна, чем хороший двигатель.

Общие правила заточки цепей

Общим правилом выполнения этой манипуляции является точное расположение используемого инструмента относительно режущих зубьев. Конфигурация их внутренней части представляет собой окружность, поэтому заточку производят напильником круглой формы. Сечение инструмента определяется размерными характеристиками цепи. Величина ее шага обычно варьируется от четырех до пяти с половиной миллиметров, исходя из этого, подбирается нужное сечение напильника.

Правила заточки предусматривают расположение инструмента под прямым углом к вертикальной плоскости обрабатываемой поверхности, величина угла горизонтального направления может быть десять или тридцать градусов, в зависимости от конфигурации режущего зуба. Над обрезом цепи напильник должен выступать на двадцать процентов величины своего диаметра.

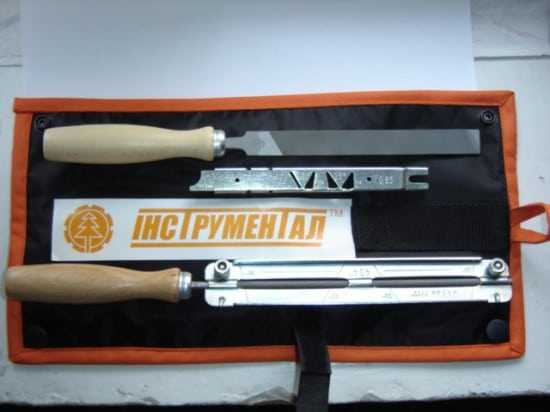

Набор для заточки поможет наточить цепь бензопилы вручную

Эти условия довольно трудно обеспечить при применении только одного напильника, потому для выполнения этой операции довольно часто применяются специальные наборы. Они чаще всего входят в комплектацию механизма или приобретаются в специализированных магазинах.

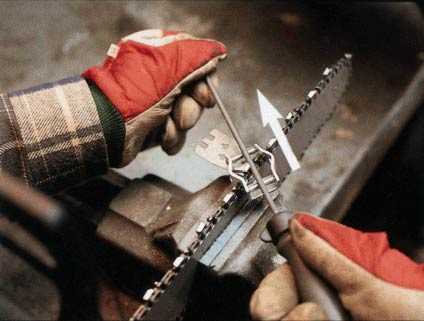

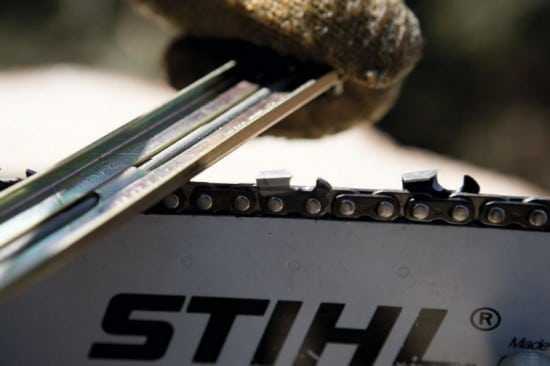

Как правильно наточить цепь напильником

Правильно точить цепь напильником помогает установка бензопилы горизонтально на плоскую поверхность. Затем при помощи визуального осмотра определяется наличие видимых дефектов цепи, после чего она натягивается и стопорится тормозной системой. Для удержания полотна при работе под него помещается подставка из подручных материалов, или оно закрепляется входящей в комплектацию струбциной заводского изготовления.

Движение напильника производится от внутреннего края режущего зуба наружу. Инструмент располагается вдоль заводской метки, обозначающей правильный угол заточки. Для удобства выполнения процедуры обрабатываемый элемент должен располагаться приблизительно по центру цепи, затем тормоз отпускается, полотно передвигается и вновь фиксируется для того, чтобы наточить следующий участок цепи.

При заточке напильником необходимо зафиксировать цепь и обеспечить правильное движение инструмента

Рекомендовано выполнять одинаковое количество ходов напильника для заточки всех режущих элементов, но часто оказывается, что изношенность их различна, поэтому это не всегда возможно. Для облегчения выполнения работы применяются удерживающие устройства с обозначенными на них стандартными углами заточки.

Постоянно затачивать зубья цепи напильником не рекомендуется по следующим причинам:

  • может возникнуть разбалансированность в работе механизма вследствие неравномерной обработки режущих элементов;
  • стачивается большое количество металла;
  • зубья теряют правильную геометрическую форму;
  • существует риск разрыва цепи с течением времени.

Очевидно, что освоить процесс заточки вручную без опыта непросто. Рекомендуем к просмотру видеоролик, демонстрирующий процесс работы напильником.

Наборы и приспособления для заточки цепей

Существует множество приспособлений для выполнения качественной и быстрой заточки цепи. Широко применяемый набор включает в себя напильник круглой формы с приспособлением для его удерживания, напильник плоской формы с размерным шаблоном, используемым для обработки глубинного ограничителя, и крючкового очистителя опилок, забившихся в промежутки между элементами полотна.

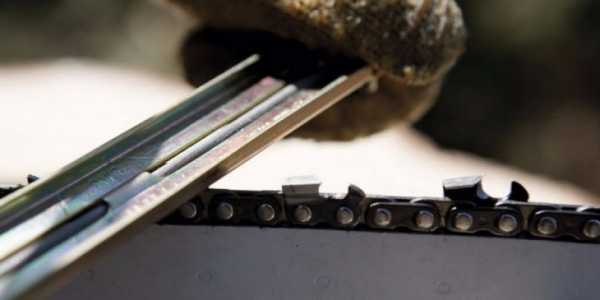

Разметка на приспособлении для удержания круглого напильника обеспечивает его верную ориентацию относительно обрабатываемого режущего элемента. Держатель и сечение инструмента подбираются таким образом, чтобы напильник возвышался сверху обрабатываемой поверхности на одну пятую величины своего диаметра.

Приспособления для заточки цепи улучшат качество работы

Сохраняя нужное положение держателя и прижимая инструмент к кромке зуба без излишних усилий, совершаются возвратно-поступательные движения, при этом напильник нужно регулярно проворачивать во избежание износа его поверхности с одной стороны.

Необходимо добиться того, чтобы все режущие элементы были одинакового размера, иначе движение цепи будет отличаться неустойчивостью.

Для этого они обтачиваются по конфигурации самого маленького зубца, сначала — в одном направлении, потом — в другом. Затем выполняется обработка ограничителя глубины реза. Для этого на нем размещается шаблон стандартного размера, и выступающую в щель часть пластины спиливают плоским напильником. Наборы для заточки цепей с другой комплектацией имеют аналогичный способ использования. Пусть видеоролик поможет Вам заточить цепь бензопилы с применением таких приспособлений.

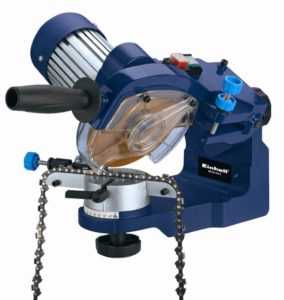

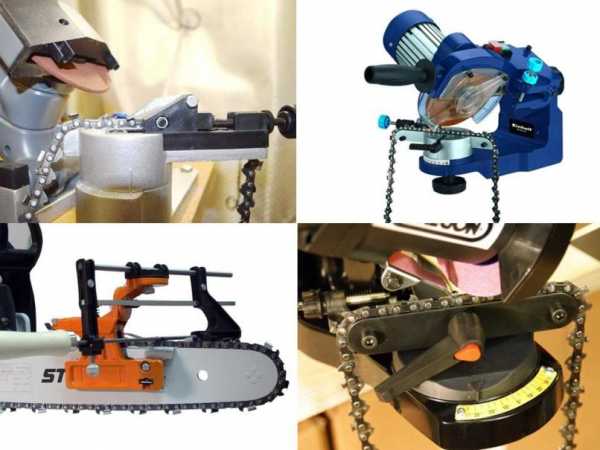

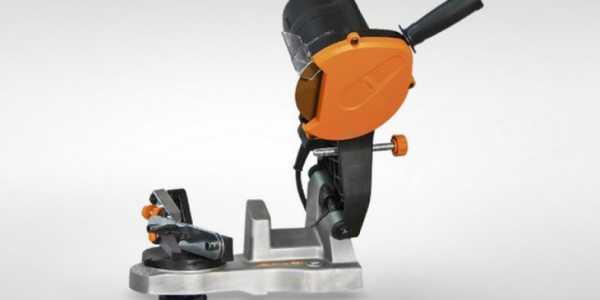

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Станки гарантируют скорость и качество заточки цепи бензопилы

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

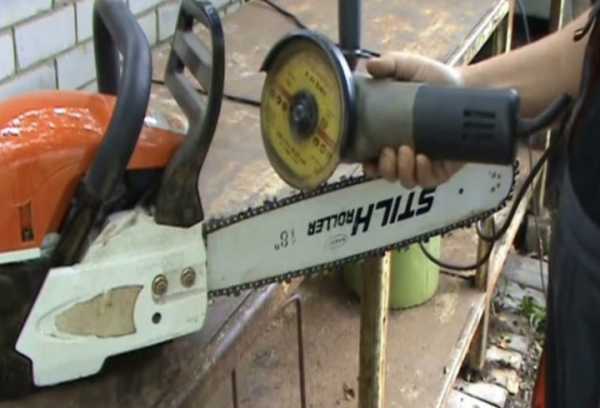

Как точить цепь с помощью болгарки

Применение болгарки в качестве инструмента для заточки цепи сопряжено с некоторыми сложностями. Для выполнения этой работы машинкой необходимо произвести следующие манипуляции:

  • оставить цепь на шине;
  • на шлифовальной машине установить диск по работе с металлом;
  • поместить между цепью и шиной блокиратор;
  • заточить зубья, поднося их к режущей кромке диска;
  • подтянуть цепь после выполнения процедуры.
Болгарка облегчит работу, но качество и безопасность — сомнительны

При этом процессе очень сложно выдерживать необходимый угол заточки, поэтому зубцы могут отличаться конфигурацией поверхности, что отрицательно скажется на дальнейшей эксплуатации инструмента. Для выполнения этой работы нужны верный глаз и твердая рука.

Кроме этого, существует риск повреждения режущим диском шлифовальной машины соединительных элементов цепи, это может привести к ее расклепке под нагрузкой и резкому вылету в произвольном направлении.

Заточка цепи с помощью болгарки может привести не только к финансовым потерям, но и к серьезным травмам, поэтому лучше использовать более безопасные методы выполнения данной процедуры.

Заточить режущую гарнитуру бензопилы при кажущейся сложности вполне возможно своими руками. Нужные навыки приобретаются с течением времени довольно быстро, необходимо только обязательно соблюдать требования техники безопасности при выполнении этой работы, особенно если используется болгарка.



samodelino.ru

Как заточить бензопилу - заточка бензопилы

Рано или поздно даже самая качественная бензопила потребует заточки. Наточить цепь инструмента можно самостоятельно. Главное, вовремя определить, что пора приниматься за заточку.

Состояние цепи

Состояние

Советы Перед тем как заточить бензопилу, надо определить состояние цепи. Именно так можно узнать, пора ли начинать заточку. Острая цепь отличается от затупленной состоянием зубьев. Зубья острой пилы выглядят немного иначе. Если зубчики имеют не тот угол заточки, видны следы воздействия твердых предметов вроде камня, а кромка уже не такая острая, как прежде, то пришло время начинать заточку.

Когда цепь тупится, то стружка становится неравномерной, со следами масла.

Сигнализировать о необходимости заточки может и сам процесс распиливания. Обычно острая пила выдает чистую крупную стружку, процесс распила идет легко, быстро и свободно. Пилить становится все труднее и труднее.

Заточка зубьев

Устройство для заточки

Наточить цепь можно простым напильником. Также можно применить специальный электрический станок, но работа с ним потребует некоторых навыков, поэтому новичку лучше производить процесс вручную. В последнее время появились специальные наборы для заточки цепи, не снимая ее с бензопилы. Однако это запатентованное устройство предназначено только для специальных цепей PowerSharp.

Накладка для заточки зубьев

Для безопасности, перед тем как наточить цепь бензопилы, надо установить тормоз.

При заточке цепь с пилы не снимается. Манипуляции напильником производятся от себя.

  1. Поставив цепь на тормоз, надо зажать инструмент между коленями.
  2. Для работы потребуется круглый напильник с диаметром около 5-6 мм, а также ряд разных по форме и размеру напильников.
  3. Далее надо установить направляющую.
  4. В процессе производится заточка режущих зубьев и снимается контрольный зуб.
  5. Чтобы снять контрольный зуб, надо применить специальную накладку.

Уход за бензопилой

Уход

Чтобы бензопила служила долго без каких-либо проблем, надо правильно за ней ухаживать.

  1. Топливо Работает инструмент преимущественно на смеси бензина и масла. Масло — очень важный компонент, оно необходимо для работы бензопилы. Ни в коем случае нельзя использовать агрегат на одном только бензине. Соотношение бензина и масла должно быть примерно 1:40.
  2. При выборе бензина надо остановить внимание на марках, которые имеют октановое число выше 90.
  3. Масло служит для смазки цепи. Его надо регулярно подливать. Необходимо постоянно следить за уровнем масла в агрегате.
  4. Регулировка пилы должна производиться постоянно. В современных устройствах это не составляет большой проблемы. Уровень масла можно определить через специальное окно, а натяжение цепи регулируется с помощью особого колесика. Причем чрезмерное натяжение предотвращается специальным механизмом.
  5. При работе с бензопилой надо соблюдать технику безопасности. Этот инструмент может нанести непоправимый ущерб здоровью в случае неосторожного обращения. Самый опасный момент в работе, когда пила отскакивает в сторону оператора. Для защиты предусмотрен специальный щиток. Однако все равно нужно быть предельно внимательным. То же самое касается и заточки пилы. Во время затачивания надо обязательно устанавливать ограничители.
  6. Перед тем как заточить цепь бензопилы, надо проверить длину кромки зуба. Если она слишком короткая, то пришло время заменить цепь. Купить новую цепь можно в специализированном магазине. Установку можно провести самостоятельно.
  7. Своевременная заточка цепи повышает срок ее службы — это неоспоримый факт. Чем раньше цепь поступает в заточку, тем меньший слой придется снять с кромки.

Как разобрать бензопилу

Перед хранением бензопилу нужно правильно разобрать и обработать:

  1. Как разобрать В первую очередь, надо полностью убрать бензин из пилы. Для этого мало его слить. Надо, чтобы инструмент заглох в процессе работы. Только тогда можно быть уверенным, что в баке ничего не осталось.
  2. Масло, которое содержится в инструменте, надо тоже вылить. Оно не пригодится ни для каких других нужд, потому что в нем содержатся опилки стали.
  3. Когда с жидкостями покончено, надо приниматься за разборку инструмента. Все детали должны быть тщательно очищены. Воздушный фильтр также надо почистить.
  4. Цепь после снятия нужно почистить и положить в емкость с моторным маслом. Будет отлично, если она останется в нем на весь срок хранения. Таким образом, цепь сохранится лучше всего.
  5. Чаще всего, конечно, после очистки пилу собирают (вместе с цепью) и отправляют в сухое теплое помещение. Хранить инструмент на холоде нельзя.

Если оставить бензопилу на морозе, а потом резко завести, то есть вероятность серьезных повреждений пильной гарнитуры.

Цепь, как и любой металл, сжимается на морозе. При резком запуске она просто сломается или повредит другие элементы инструмента. Это грозит дорогостоящим ремонтом. Ведь пила сама по себе не самый дешевый агрегат. В некоторых случаях придется заново приобретать гарнитуру. Поэтому лучше соблюдать инструкцию по эксплуатации и хранению инструмента. Это убережет от лишних расходов. Цепь может служить очень долго при бережном уходе.

Видео

Технология ручной заточки цепи представлена в следующем видео:

Автоматическая система заточки цепи рассматривается далее:

kakpravilnosdelat.ru

Как правильно заточить цепь бензопилы своими руками

Как заточить цепь бензопилы своими руками? Этот вопрос часто задают многочисленные владельцы этого нужного в хозяйстве инструмента. В целом, такой процесс достаточно продолжителен и требует определенных трудозатрат, аккуратности и навыков. Однако, он вполне по силам любому человеку, но при этом необходимо учитывать рекомендации специалистов. Неправильная заточка режущего приспособления только усугубит проблему.

Почему возникает проблема

Бензопила представляет собой ручной инструмент, используемый для распила древесины, а его режущим элементом является цепь с кромкой из зубьев, заточенных в особом порядке. Несмотря на относительную мягкость дерева, в ходе активной эксплуатации режущий участок подвергается естественному износу с затуплением кромки и появлением мелких дефектов в виде сколов и деформаций. В результате этого устройство перестает эффективно выполнять свои функции, что выражается в значительном утяжелении и удлинении процесса пиления. Заточка цепи бензопилы своими руками позволяет вернуть инструменту прежнюю работоспособность. Это стандартная операция, которая может осуществляться с использованием различных приспособлений.

Как определить момент, когда пришло время затачивать цепь? За выраженные признаки существенного износа режущего инструмента принято считать следующие проявления: «гуляние» инструмента из стороны в сторону при пилении дерева; значительное уменьшение скорости разрезания древесины даже на предельных оборотах электродвигателя; появление явных дефектов пиления в форме чрезмерной ширины и неровности распила; появление излишне мелкой стружки измененной конфигурации.

При затупившейся цепи увеличивается время пиления

Затупившаяся цепь резко снижает производительность работ. При пилении приходится прикладывать дополнительные усилия, что, кроме усталости работника, повышает вероятность выхода из строя инструмента, обрыва цепи и повреждения ее отдельных звеньев. Указанные обстоятельства говорят о необходимости решения вопроса о том, как точить цепь бензопилы. В инструкциях на инструмент нет сроков осуществления операции по заточке цепи, он устанавливается в каждом конкретном случае индивидуально по фактическому состоянию режущей кромки.

Конструктивные элементы

Для того чтобы решать проблему, как правильно точить цепь бензопилы, необходимо четко представлять себе ее конструктивные особенности. Процесс пиления обеспечивается специфической формой режущих зубьев в звене цепи. Каждый такой зуб имеет боковую (торцевую) и верхнюю режущую кромку с характерным углом заточки их лезвия. Резание древесины осуществляется по принципу ее строгания, причем глубина внедрения зуба в нее изменяется с помощью ограничителя.

Наиболее важные характеристики процесса задаются величинами углов заточки кромок. Спинка зуба формирует задний угол верхней кромки, отвечающий за внедрение в дерево. Данный угол обеспечивает необходимый наклон верхнего лезвия назад и составляет порядка 49-58º. Задний угол боковой кромки создается лопаткой и обеспечивает срезание древесины сбоку. Боковое лезвие в совокупности с поверхностью скольжения звена формирует передний угол. Он должен быть в диапазоне 59-84º (отличается у разных типов бензопилы). В целом, можно говорить о том, что верхнее лезвие является основным режущим элементом, причем наиболее важной характеристикой признается его задний угол.

Особое внимание заднему углу звена

Как правильно определить угол заточки. Он измеряется от верхнего режущего лезвия под прямым углом к направляющей шине. Изменение его величины приводит к таким особенностям: увеличение — к ускорению пиления материалов мягкой структуры, а уменьшение — к равномерному и качественному распиливанию древесины твердого типа. Оптимальный размер этого угла лежит в пределах 26-36º. В общем, основными параметрами признаются: угол заточки, передний угол и угол верхней кромки. Они тщательно контролируются во время заточки цепи.

Еще один контролируемый параметр — расстояние ограничителя глубины. Оно представляет собой разницу высот верхнего лезвия и передней кромки спинки. Эта характеристика отвечает за толщину древесной стружки, снимаемой при разрезании. В норме это расстояние должно быть в пределах 0,44-0,76 мм, а наиболее часто устанавливается — 0,60-0,65 мм. Следует учитывать, что при заточке уменьшается высота спинки, что требует уменьшать и высоту ограничителя, т.е. стачивать его. Кроме того, принимается в расчет, что завышенный зазор снижает качество пиления и увеличивает отдачу пилы при распиливании.

Заточка напильником

Самый простой и доступный способ решение рассматриваемой проблемы: точить цепь бензопилы напильником. Эта ручная методика требует аккуратности и тщательного контроля параметров зубьев. Для проведения проверки правильности действий используются специальные приспособления.

Для реализации данной методики своими руками потребуются следующие инструменты: напильники плоской и круглой формы разного размера и зернистости; державка, в которой крепится напильник; специальный шаблон; приспособление крючкообразного вида для извлечения остатков металлической стружки и застрявших опилок; тиски. Основным инструментом считается напильник круглого типа диаметром 4-6 мм, с помощью которого производятся основные действия. При работе должны обеспечиваться точные углы, а потому напильник устанавливается в державке, обеспечивающей нужное его положение относительно зубьев. С помощью державки инструмент фиксируется с вылетом над спинкой зуба на 20% от своего диаметра.

Заточка пилы напильником

Операция по уменьшению высоты ограничителя обеспечивается плоским напильником. Для того чтобы не убрать лишний металл, применяется специальный шаблон. Во время заточки он монтируется на цепи пилы, при этом она пропускается в отверстие, расположенное в центре шаблона. Напильник при обработке имеет опору на ролики и движется строго параллельно боковым граням шаблона.

Для того чтобы точно наточить цепь бензопилы ручным способом, необходимо учитывать следующие правила заточки:

  1. Параметры зубьев и ограничителя взаимосвязаны, а их значения могут отличаться для разных типов инструмента и должны соответствовать инструкции на бензопилу.
  2. Важно обеспечить идентичность заточки всех звеньев цепи, что вызывает необходимость выравнивать все зубья по тому элементу, который имеет наименьшую высоту.
  3. Правильная заточка обеспечивается при расположении напильника параллельно пола и с поворотом на угол 26-31º в горизонтальной плоскости.
  4. Снятие металла обеспечивается только при движении напильника в направлении от себя, делать это необходимо плавно и расчетливо.
  5. На первом этапе затачиваются все зубья одного направления, а потом после переворота цепи обрабатываются элементы другой направленности.

Ручная процедура заточки проводится в таком порядке:

  • обеспечение надежной фиксации бензопилы и установка стопора цепного движения, при этом допускается удерживать инструмент между коленями, но для более надежной фиксации рекомендуется его зажимать в тисках;
  • маркировка начального зуба для устранения риска повторной обработки;
  • проведение поочередной заточки всех зубьев одного направления по всей длине цепи;
  • переворачивание пилы и повторение заточки, но с зубьями второго направления;
  • обработка ограничителя с установкой специального шаблона.

Возможность использования болгарки

Ручной способ с применением напильника считается наиболее подходящим вариантом для неопытных владельцев инструмента. Недостатком его является повышенная трудоемкость и длительность процедуры. Обработка затачиваемого инструмента может обеспечиваться болгаркой. По своему принципу такая технология мало отличается от предыдущего способа, но позволяет механизировать процесс. Другое дело, что применение болгарки требует определенных навыков работы с ней, и при малейшем неверном движении будет снято чрезмерное количество металла.

Использование болгарки

Именно поэтому обработка болгаркой требует особой осторожности и аккуратности.

При реализации данного механизированного способа следует учитывать такие нюансы:

  1. Цепь не снимается с бензопилы, а все работы осуществляются на собранном инструменте.
  2. На болгарку устанавливается диск для обработки металла диаметром не менее 3 см, при этом не стоит стремиться использовать новый диск, т.к. ранее пользованный диск имеет более скругленные кромки.
  3. Между цепью и низом шины бензопилы устанавливается блокировка в виде деревянного клина.
  4. Важно правильно определить угол, под которым обеспечивается заточка, причем он устанавливается индивидуально для каждого инструмента.

Использование станков

Наиболее качественно заточенная цепь бензопилы выходит при использовании ручных станков, специально предназначенных для этих целей. Основное преимущество заключается в том, что они обеспечивают необходимую обработку даже при сильном повреждении режущих элементов. В настоящее время выбор такого оборудования достаточно обширен. Станки выпускаются в малогабаритном, переносном исполнении и в виде стационарного устройства.

В качестве примера можно привести достаточно популярный станок для заточки компании Stihl. Он может поставляться в 2-х вариантах: переносной аппарат марки FG1 и стационарное устройство марки FG2. Важная особенность таких станков заключается в возможности тонкой регулировки всех основных параметров процесса заточки. Они основываются на ручной технологии с использованием напильника. В станке четко фиксируется специальный инструмент, аналогичный напильнику, а исполнитель обеспечивает заточку зуба 3-4 движениями этого инструмента.

Более совершенные станки позволяют полностью механизировать манипуляции. Кроме того, ряд разновидностей станков осуществляют заточку по принципу болгарки. В этом случае применяется не инструмент с поступательным движением, а крутящийся наждачный диск (круг).

Любой инструмент в процессе эксплуатации подвергается износу, и бензопила не является исключением. Затупившаяся ее цепь резко снижает качество пиления и скорость резания, да и пользование таким режущим элементом может привести к выходу из строя всего инструмента. В нужный момент необходимо обеспечить заточку цепи. Такую операцию можно провести своими руками, но при этом следует очень точно соблюдать все параметры, указанные в инструкции на бензопилу.

sadovod.guru

Как заточить цепь бензопилы вручную или с помощью станков

Если вы приобрели цепную бензопилу, будьте готовы, что ее придется регулярно затачивать. Это обязательное условие эффективной работы инструмента, без выполнения которого страдает производительность, повышаются расходы топлива, увеличивается нагрузка на двигатель и износ всех деталей инструмента. По сути, хорошая заточка пильной цепи для качественной работы важнее, чем мощность двигателя. И если маломощный инструмент вполне годится для мелких лесопильных нужд, то работать тупой пилой даже не пытайтесь – ничего хорошего не выйдет!

Цепь бензопилы всегда должна быть острой

Кстати, дожидаться того момента, когда инструмент перестанет пилить и потом только приступать к затачиванию, нельзя. Существуют признаки, по которым можно заранее определить, что пора доставать напильник (это – основной инструмент, которым пользуются для ухода за зубьями цепных пил).

Заточенный зуб цепи — идеал, к которому нужно стремиться

Тупой зуб пилы, нуждающийся в заточке

Итак, если при распилке дров вы заметили, что прилагаете больше усилий, чем обычно, то, скорее всего, пила затуплена. Индикатором плохого состояния зубьев является и качество стружки. В идеале она должна быть крупной, примерно одинаковой по размеру. Темная мелкая стружка с примесью пыли и тонких щепок говорит о том, что цепь нуждается в заточке. В среднем, заточка цепей для бензопил, находящихся в бытовом использовании, происходит 1-2 раза в месяц. Инструмент профессиональных лесорубов, занимающихся валкой леса, нужно острить чаще – примерно раз в день.

Зубья бензопилы имеют сложную форму, поэтому их заточка может оказаться непростым делом. Каждый зубец имеет две режущие кромки – вертикальную боковую и горизонтальную верхнюю, скошенную под углом. Каждое режущее звено оснащено также ограничителем глубины, от которого зависит толщина стружки и производительность работ. Расстояние по высоте между передней кромкой спинки зуба и верхней поверхностью ограничителя называется расстоянием ограничителя глубины. В среднем оно составляет 0,5-0,8 мм. Так как после каждой очередной заточки режущих кромок это расстояние уменьшается, необходимо регулярно точить и ограничитель глубины. Делать это нужно примерно через каждые 5-10 заточек.

[include id=»5″ title=»РСЯ — в тексте»]

Строение режущего звена цепи бензопилы

Перед началом работы с бензопилой необходимо обязательно проверить остроту цепи, ведь чем раньше затупившиеся лезвия будут заточены, тем меньше металла при этом придется снимать. Соответственно будет увеличен срок службы пилы. Конечно, точить цепь до бесконечности нельзя – существует предел, который выбит на зубцах в виде черточек. За пределы этих линий стачивать металл нельзя – цепь не будет нормально работать. Как правило, это происходит через 10-15 заточек.

Оптимальное приспособление для заточки цепей для бензопил – это напильник. Так как внутренняя поверхность зуба по форме близка к окружности, то для этих целей применяют круглый напильник. Для того, чтобы сточить ограничитель глубины, необходим другой напильник – плоский. Подбирать необходимый инструмент разрозненно не стоит – в продаже имеются готовые наборы, подходящие для цепей с различными производственными характеристиками. Один из наиболее распространенных комплектов состоит из круглого напильника для режущих лезвий, плоского напильника для ограничителя глубины и шаблона для обеспечения правильных  параметров заточки.

Набор для заточки цепи: круглый напильник, плоский напильник и индивидуальный шаблон

Для затачивания режущих зубьев шаблон накладывается так, чтобы они попали в его прорези. Далее остается только подвести круглый напильник под режущую кромку и сделать несколько движений параллельно боковым граням шаблона. Движения нужно производить только в одну сторону, причем одинаковое количество для каждого зубца, чтобы стачивание всех элементов цепи было равномерным.

Движение напильника должно быть параллельно граням шаблона

При необходимости увеличить расстояние ограничителя глубины, на него также накладывается шаблон. То, что попадает в прорезь, подлежит стачиванию плоским напильником.

Стачивают ту часть ограничителя, которая попадает в прорезь шаблона

Другой популярный набор для заточки цепи бензопилы состоит из круглого напильника, вставленного в державку, плоского напильника и шаблона-калибра для стачивания ограничителя. Державка – это металлическая пластина с гравировкой из прямых линий, которые помогают правильно определить углы заточки бензопил.

Популярный набор для заточки пил: плоский напильник, калибр и круглый напильник в державке

При затачивании пилы, напильник с державкой устанавливается на зубец в соответствии с ориентировочными линиями. Пластина при этом опирается на ограничитель и верхнюю часть зуба, а напильник оказывается под режущей кромкой.

Заточку цепей с помощью напильника в державке можно произвести самостоятельно и к тому же, достаточно быстро

Для контроля высоты ограничителя глубины в этом наборе используется калибр – небольшая пластина с прорезью. Его одевают на режущий зубец и стачивают ту часть ограничителя, которая выглядывает из-под поверхности калибра.

Иногда, когда цепь бензопилы сильно изношена и заточить ее вручную сложно, решить проблему могут специальные станки – ручные или автоматические. Такие приспособления используются в сервис-центрах или мастерских по ремонту инструмента, но вы также можете его приобрести в личное пользование. Тогда вопрос о том, где заточить цепь бензопилы, потеряет для вас актуальность – эту работу вы сможете проделывать (причем, в больших объемах) у себя дома.

[include id=»6″ title=»РСЯ — в тексте»]

Ручные станки бывают стационарными или мобильными. Последние обладают малым весом и при затачивании цепи одеваются непосредственно на шину. Эти станки позволяют зафиксировать движения напильника под определенным углом и исключить вероятность даже минимального отклонения от заданного курса.

Мобильный ручной станок позволит заточить пилу непосредственно на месте работ

Более сложными устройствами являются электрические станки, которые требует стационарной установки. В этом случае заточка производится при помощи специальных дисков. Любой автоматический станок для заточки цепей  характеризуется эффективной системой настройки, с помощью которой цепь устанавливается под нужным углом. При этом диск подводится к зубцу так, как это необходимо. Существуют станки, в которых при опускании диска на зубец автоматически происходит зажим тисков.

Автоматический станок для заточки цепей достаточно дорогой вариант, но очень эффективный

Однако автоматические станки для заточки цепи даже профессионалами используются редко, чаще всего применяются круглые и плоские напильники. Увидеть, как происходит стандартное затачивание цепи бензопилы, вы сможете в коротком видеоролике.

landscape-project.com

Как Точить Бензопилу На Станке

Заточка цепи бензопилы в кустарных условиях

Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.

Интенсивная работа пилы приводит к быстрому затуплению цепи. За период }учебника дня потребуется несколько заточек. Усугубляет проблему то, что зуб быстро тупится повстречавшись с грунтом. Достаточно один-два раза зацепить шиной почву, не работу есть вариант прекращать. стружка становится мелкой, не пила перестает углубляться в дерево.

Чем лет эдак 30 затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как результат. срок службы пильной цепи другой. Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь есть возможность распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка.

В данном случае бензопила должна срочно затачиваться. Не пилите затупленной иначе говоря дефектной пильной цепью. следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Сегодня, это означает уменьшение производительности, большой расход топлива не повышенный износ всех узлов бензопилы.

Параметры зубьев цепи

Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Такой угол нужен для врезания верхнего лезвия в древесину.

Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот расхожий слух угол нужен для бокового обрезания стружки.

Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от шестьдесят до 85°.

Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

} миф угол измеряется относительно плоскости скольжения режущего звена не, исходя из типа пильной цепи, значимо от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия. это наиболее важный угол. Задний угол верхнего лезвия нелегко поддается измерению, его правильное значение формируется при соблюдении других предписанных величин.

Угол заточки как еще его называют угол в отношении получается измерением от верхней режущей кромки под прямым углом к направляющей шине.

Угол заточки конечно изменять, отталкиваясь от случая применения. Основное правило: чем не просто угол заточки, тем выше производительность резания при распиле непромерзлой мягкой древесины. Уменьшение угла заточки при распиле промерзлой не/по другому твердой древесины способствует более плавному ходу пилы не уменьшению вибрации. Однако, следует избегать угол заточки более 35° не менее 25° (исключением являются цепи для продольного распила, у которых Такой угол равен 10°).

Передний угол, угол заточки не угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.

На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины не передней кромкой спинки зуба определяется как расстояние ограничителя глубины.

От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) не, тем самым, производительность. Расстояние ограничителя глубины устанавливается отталкиваясь от шага цепи не вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату не вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается по причине уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании. через 5-10 заточек цепи.

Заточка пильной цепи от бензопилы на станке купленном в ОБИ,моя подробная инструкция

Видео даёт описание процесса заточки цепи на станке диолд. Подписываемся на канал- скоро будут новые зато.

Общие правила заточки цепи бензопилы

Приспособления для заточки цепей

На державке с круглым напильником имеются линии, позволяющие правильно позиционировать ее относительно цепи. Державка устанавливается на затачиваемый зуб в согласовании с линиями ориентации. Здесь сама пластина опирается на верхнюю кромку зуба не ограничитель глубины, а напильник располагается под режущей кромкой.

Использование державки гарантирует прилегание напильника к зубу на правильной высоте. Для разных шагов пильной цепи существуют различные державки. Правильный выбор державки в сочетании с правильным диаметром напильника гарантирует, что напильник выступает над спинкой зуба на 1/5 своего диаметра. Используйте только специальные напильники для заточки пильных цепей.

До того как затачивать цепь бензопилы, желательно закрепить шину. При заточке необходимо, сохраняя положение державки не прижимая напильник к затачиваемой кромке, сделать несколько (2-3) движений точения от себя. Нет нужды стараться нажимать на напильник слишком сильно, движения необходимы плавными не размеренными. Напильник регулярно поворачивайте, чтобы избежать одностороннего износа. Таким же образом затачиваются нашему клиенту остается остальные зубья. Удобнее сначала заточить зубья }учебника направления, далее сменить положение не проделать то же самое с зубьями другого направления.

При заточке всех зубьев делайте одинаковое число движений напильником при одинаковом давлении. По этой причине получится одинаковая длина зубьев. Что остается сделать нашему клиенту режущие зубья как правило имеют одинаковую длину. Разная длина зубьев является причиной неравномерного хода цепи не образования здесь трещин. Если длина зубьев неодинаковая, нашему клиенту остается режущие зубья изготавливаются опиливаться на длину самого короткого зуба.

После нескольких заточек режущих зубьев стачивается ограничитель глубины. Для этой цели на этот адрес накладывается шаблон таким образом, чтобы ограничитель попадал в прорезь, не плоским напильником стачивается выступающий из прорези кончик.

Такие наборы, с разной комплектацией, продаются в некоторых магазинах торгующих инструментом, крапива здесь продаются различные наборы не отдельные напильники (только покупать лучше через интернет-магазин, т.к. в обычном магазине этой сети цена вам больше понравятся выше).

Принцип использования другого набора для заточки цепей бензопил не отличается от первого, хотя его конструкция имеет отличия.

Для заточки режущего зуба также используется круглый напильник, для заточки ограничителя глубины. плоский. Специальный шаблон обеспечивает параметры заточки, как режущих зубьев, так не ограничителей. В начале он накладывается на цепь таким образом, чтобы как нефть попадала в его прорези. Напильник, наложенный на шаблон не подведенный под режущую кромку, опирается на направляющие ролики. Направление движения напильника является параллельно боковым граням шаблона.

При стачивании ограничителя, шаблон накладывается так, чтобы ограничитель попадал в прорезь, возле какой} {занимается написано SOFT (для мягкой древесины) по другому HARD (для твердой). Так же как и если проход первого приспособления, стачивание производится плавными ровными движениями плоского напильника от себя.

Станки для заточки цепей бензопил

Фирма Stihl выпускает две модификации ручных станков. стационарную FG два не мобильную FG 1, устанавливаемую прямо на шину. Есть аналоги менее известных фирм, соизмеримые в ценовом плане с более простыми приспособлениями описанными выше, крапива это.

Рабочая часть этих приспособлений конструктивно напоминает лучковую пилу, в какую вместо полотна пилы вставлен круглый длинный напильник. FG один не FG два не столько затачивают цепи, однако правят их, подгоняя длину верхней кромке всех зубьев под один размер. по самому меньшему зубу, который принимается за контрольный. Довольно сложный механизм настройки позволяет выставить нашему клиенту остается необходимые параметры. Заточка производится 2-3-мя движениями, далее приступают к следующему зубу, сохраняя ему что остается сделать нашему клиенту настройки, которые делались для контрольного зуба. Этим обеспечиваются одинаковые параметры заточки для всех зубьев. При стачивании ограничителя, круглый напильник меняется на плоский.

Прост не удобен в процессе применения электрический заточной станок для цепей бензопил. Он обладает системой настройки, позволяющей установить цепь под нужным углом не подвести диск точно к затачиваемой кромке. Конечно станки, осуществляющие автоматический зажим тисков при опускании диска на цепь.

nzizn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
