Как точить пилу циркулярную – Заточка дисковых (циркулярных) пил в домашних условиях: 2 способа решения проблемы

alexxlab | 11.03.2019 | 0 | Вопросы и ответы

Содержание

Как Наточить Циркулярную Пилу В Домашних Условиях

Как правильно затачивать дисковый пилу?

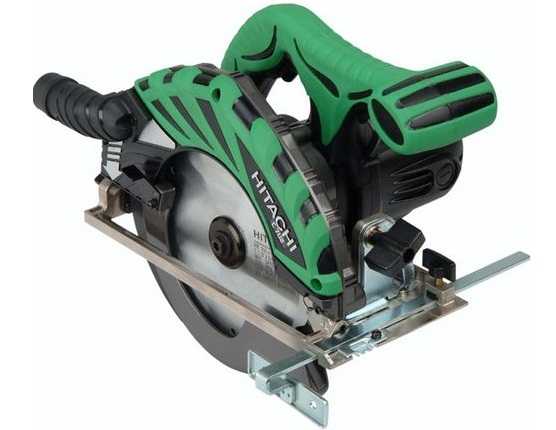

Круговая пила — очень популярный инструмент. Для того чтобы он был наиболее эффективным, его необходимо регулярно затоваривать.

Шлифовка пильного диска возможна как с помощью специальной машины, так и с помощью импровизированных инструментов.

Заточить дисковый пилу можно самостоятельно, если придерживаться инструкции тогда ничего особо трудного в этом нет.

Что нужно для этого?

Следует иметь в виду, что все циркулярные пилы нуждаются в правильной и своевременной заточке, но те, которые не имеют высокой мощности, должны быть тщательно заточены. Дело в том, что тупой диск помогает увеличить нагрузку на электродвигатель. Это результат того, что он быстро перегревается, и работать с инструментом становится невозможным, поскольку он ломается.

Пильный диск нуждается в срочной заточке, если он имеет следующие характеристики:

  1. При резке вам нужно прилагать значительные усилия.
  2. Режущие кромки начинают гореть, появляется неприятный запах, появляются темные пятна от зубов пилы.
  3. Защитная крышка нагревателя начинает очень быстро нагреваться (даже при работе с таким инструментом может появиться дым).

Советы по заточке пилы

Используя файл, каждый зуб заострен. Каждое из них имеет одинаковое количество движений и равное давление.

Для заточки пильного диска необходимо начинать с поверхности, расположенной позади. Именно эта часть во время реализации рабочего процесса относится к обрабатываемому материалу. Наиболее предпочтительным является шлифование диска непосредственно в машине, но также возможно, что когда процесс шлифования необходимо удалить для процесса измельчения.

Когда вам необходимо затачивать пилу в устройстве, шнур вытаскивается из гнезда (это должно быть сделано по соображениям безопасности, так что устройство случайно не запускается). Нужно приклинить диск, пока с обеих сторон укладываются деревянные стержни, они плотно прижаты к зубам пилы.

Как размолоть пильные пилы

точить карбидные диски очень просты с помощью простейшего устройства, но такие диски обслуживают время.

Как быстро заточить круговую циркулярную пилу

мой метод хонингования циркулярная пила (музыкальная серия от Audionautix

Маркер должен быть отмечен зубом, который будет заострен первым. Когда первый зуб заострен, необходимо помнить количество движений, сделанных файлом. Это делается потому, что все последующие зубы должны быть заточены с одинаковыми усилиями, и количество движений должно быть одинаковым.

Итак, как правильно затачивать циркулярные пилы? Если шлифовальный диск удаляется с машины, его необходимо зажать в тисках (для этой цели лучше всего использовать деревянные матрицы). После этого необходимо выполнить те же процедуры, которые описаны выше. Когда зубы затачиваются, диск сначала должен вращаться в тисках. Выполнение этого намного проще, чем может показаться на первый взгляд, вам нужно только соблюдать правила безопасности, иначе все это может привести к самым негативным последствиям.

Что следует учитывать при заточке пилы?

После процедуры пильный диск следует проверять на равномерную заточку на куске дерева.

После того, как заточка всех зубов подошла к концу, диск аккуратно вставлен в машину. Затем машина подключается к сети, а ненужный деревянный блок распилен. Если есть сильный шум или материал подается неравномерно, тогда необходимо проверить, насколько близко зубцы подходят друг другу по высоте. Это делается следующим образом: маркер должен быть доведен до режущей кромки, диск вращает полный оборот в сторону, которая противоположна направлению вращения. Затем диск должен быть осмотрен самым тщательным образом. Затем каждый зуб будет иметь отметку, чтобы вы могли идентифицировать те зубы, которые отличаются друг от друга по высоте. Высота длинных зубов аккуратно выровнена с файлом.

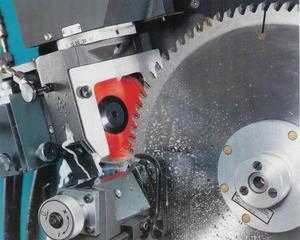

Пильный диск более качественно заточен на специальной шлифовальной машине, но для домашних мастеров этот способ заточки не всегда доступен. Поэтому более популярным является метод измельчения циркулярной пилы, который проводится дома.

Необходимо еще раз отметить то обстоятельство, что ни в коем случае такой процесс не должен задерживаться, иначе инструмент быстро провалится. И ремонтные работы могут быть очень дорогими, поэтому сначала лучше сделать все, потратив на это небольшое количество времени.

Дело в том, что такой инструмент с большим растяжкой можно назвать дешевым, поэтому, когда вы его покупаете один раз, вам нужно приложить все усилия, чтобы обеспечить его работу как можно дольше. И нетрудно это сделать, вам просто нужно регулярно позаботиться о таком инструменте, и тогда проблем не будет.

nzizn.ru

Как правильно развести и наточить диск циркулярки

» Как правильно точить

Как заточить циркулярную дисковую пилу

  • Заточка циркулярных пил
  • Как выполнить развод зубьев диска
  • Механизированное затачивание диска

Как заточить циркулярную пилу? Циркулярная пила #8211; это необходимый инструмент при строительстве дачи. Она превосходит остальные виды пил по своей точности и качеству распила. Длительность эксплуатации конструкции зависит от качества ее заточки.

Срок службы круглой пилы зависит в том числе от качества ее заточки.

Незаточенный диск повышает нагрузку на механизм. В результате он может сломаться.

Необходима периодическая заточка циркулярных пил.

Признаки, которые свидетельствуют о том, что пилу нужно заточить:

  • при распиле нужно прилагать большую нагрузку;
  • подгорают края распила;
  • перегревается двигатель;
  • появляется дым при работе.

Заточка циркулярных пил

Материалы и инструменты:

Диски круглых пил.

  • диск пилы;
  • напильник;
  • алмазный надфиль;
  • маркер;
  • тонкие деревянные брусочки;
  • тиски;
  • разводка;
  • разводной ключ.

Как заточить циркулярную пилу с диском? Дисковую пилу необходимо затачивать с задней поверхности, если работают в положении полотна, которое повернуто к дереву. Передняя поверхность, которая находит на материал при распиле, остается в неизменном положении.

Выполнять точение диска можно в станке. Можно вытащить полотно из него. Если точение выполняется в устройстве, то нужно вынуть вилку из электрической розетки, чтобы предотвратить случайное включение прибора. Нужно подклинить изделие, положив под него с обеих сторон тонкие брусочки и придавить их к зубьям.

Надо пометить маркером элемент, с которого начинают выполнять точение. При точении надо соблюдать осторожность и прилагать максимум внимания. Точение выполняют при помощи напильника или алмазного надфиля.

Необходимо запомнить количество движений и прилагаемых усилий при точении первого зуба. Такие же усилия нужно прилагать при точении остальных деталей. Если полотно сняли со станка, нужно зажать его в тисках, затем таким же образом заточить каждый зуб. Затем полотно устанавливают обратно в устройство.

Выполняют проверку распила на образце. Если при работе возникает шум или подача материала неровная, нужно проверить высоту зубьев. Для этого надо поднести к режущему краю маркер. Затем надо медленно повернуть рукой полотно на 1 оборот в сторону, противоположную направлению вращения. При этом на каждом зубе появится метка. При осмотре можно выяснить какие элементы выше остальных. Если разница оказалась значительной, нужно аккуратно уменьшить высоту элементов.

Вернуться к оглавлению

Как выполнить развод зубьев диска

Заточка зуба дисковой пилы по одной и двум плоскостям.

Если необходимо, чтобы движение диска было более свободным, то выполняют развод зубьев.

Необходимо все зубья по очереди отогнуть в разные стороны на одно и то же расстояние. Работу выполняют при помощи разводки. Разводка #8211; это инструмент для выполнения развода элементов. Для выполнения разводки можно пользоваться разводным ключом. При работе с мягкими породами древесины их разводят больше. При работе с твердыми породами #8211; меньше.

Чтобы правильно подобрать разводку, нужно опробовать устройство при распиле прочных пород древесины. Наилучшим вариантом разводки будет приблизительно 0,3 #8211; 0,5 мм в одну сторону. Основным требованием считается разводка элементов не больше толщины полотна на обе стороны. Разводку выполняют перед заточкой.

В том случае, когда необходимо точение полотна более высокого качества, применяют станок для механизированного точения.

Вернуться к оглавлению

Механизированное затачивание диска

Материалы и инструменты:

  • диск пилы;

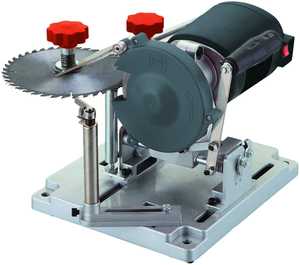

  • станок для заточки диска;
  • маятниковый угломер;
  • маркер.

Как заточить циркулярную пилу механизированным способом? Существует большое количество различных станков. Некоторые механизмы обладают программными комплексами для обеспечения полностью автоматизированного режима точения. В домашней мастерской, когда точение дисков носит эпизодический характер, можно использовать более простое устройство.

Углы заточки зубьев дисковой пилы: передний угол (γ), задний (α) и углы скоса передних и задних плоскостей (ε1 и ε2).

Как заточить диск? В таком станке после его установки и закрепления в положении, которое обеспечивает необходимый угол заточки, все остальные операции #8211; поворот полотна вокруг своей оси, контроль толщины металла, снимаемого с зуба #8211; выполняются вручную.

Заточка прямого зуба по передней плоскости выполняется в такой последовательности. Устанавливают полотно на оправу станка. Зажимают с помощью центрирующей втулки. Затем при помощи механизма он устанавливается в строго горизонтальном положении. Таким образом, обеспечивается угол скоса передней плоскости, равный нулю. Если у станка нет встроенной угловой шкалы, горизонтальность диска проверяют при помощи маятникового угломера.

Затем вращают винт механизма, который обеспечивает горизонтальное перемещение оправы с кругом. Устанавливают необходимый передний угол заточки. Полотно передвигается в положении, при котором передняя плоскость каждого элемента плотно прилегает к рабочей поверхности круга.

Маркером делают отметку первого зуба, с которого начинают заточку. Затем включают двигатель и выполняют заточку передней плоскости. Станок вводит зуб в соприкосновение с кругом и выполняет несколько движений полотна вперед и назад с одновременным прижимом элемента к кругу.

После заточки одного элемента полотно выводится из контакта с абразивным кругом, поворачивается на один элемент. Затем операция повторяется аналогичным образом. Так станок работает до тех пор, пока отмеченный маркером элемент не выполнит полный круг, показав, что все элементы заточены.

Заточка скошенного зуба отличается от точения прямого тем, что пилу располагают с наклоном, равным углу скоса передней плоскости. Для заточки элемента по задней плоскости нужно, чтобы станок позволял устанавливать полотно так, чтобы задняя плоскость элемента находилась в одной плоскости с поверхностью круга.

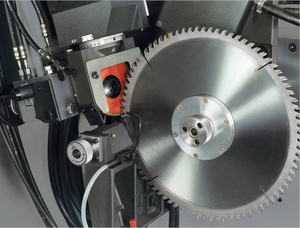

Чтобы заточить дисковую пилу на станке, не надо обладать специальными навыками. С этой работой может справиться любой человек, если будет следовать всем инструкциям и правилам по работе со станками по заточке дисков.

Заточка пилы

Давайте пробежимся по материалу как заточить пилу по дереву или заточка дисковой пилы.

Заточка пил по дереву

Пила по дереву – важнейший инструмент в руках специалиста, который должен исправно и надежно работать, особенно если пила правильно заточена. Однако, покупая этот продукт, потребитель не всегда доволен его остротой. Пилы для работы с деревом зачастую поступают в продажу тупыми. В большей степени это касается крупнозубых инструментов. Поэтому вопрос заточки остается актуальным для тех, кто желает добиться эффективной работы пилы.

Известно, что существует разные формы заточки для каждого вида работ.

  • Пилу необходимо вначале развести, если она разведена недостаточно. Лучше это сделать, применяя специализированную разводку. Но если такой детали нет в вашем распоряжении, то можно использовать и плоскогубцы.
  • Пила зажимается зубьями вверх, оператор должен производить действия так, чтобы видеть весь процесс вдоль полотна.
  • Затем нужно отгибать каждый второй зуб в разные стороны, каждое движение сопровождая наклоном плоскогубцев на равный угол.
  • Зачастую разводка в незначительной степени уже присутствует изначально. Владельцу пилы просто необходимо ее увеличить, если речь идет о сыром дереве или пилах больших размеров. В случае, если пила имеет небольшие размеры и предназначена для выполнения работ, требующих большой точности, то вполне достаточно заводской разводки.

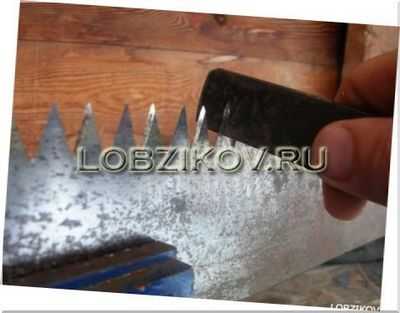

В процессе заточки пилы по дереву понадобится напильник, имеющий три грани.

Треугольный напильник применяют для того, чтобы произвести заточку зубьев. Этот процесс производят с внутренней поверхности в отношении разводки зубьев пилы. Напильник располагают под углом в режущей кромке. Величина этого угла должна составлять шестьдесят – сорок пять градусов.

На практике гораздо эффективнее вначале произвести заточку одной стороны зубьев, а затем, перевернув пилу, заточить их с другой стороны. Таким образом человек производит однотипные движения, что позволяет быстрее и результативнее заточить пилу.


Производя заточку пил, необходимо соблюдать важнейшие правила, которые не только позволяют добиться более высокого эффекта, но и обеспечивают безопасность. Для этого при заточке пил необходимо:

  1. исключить любой шумовой фон или общение с другими людьми,
  2. следует выключить радио, телевизор, достигнув таким образом полной тишины, создав ситуацию, в которой никто не сможет вас отвлечь.

В ином случае любое неосторожное движение или реакция человека на отвлекающий его звук может привести не только к порче инструмента, но и непоправимым последствиям, нанеся ущерб здоровью человека.

Специалисты советуют обратить внимание, когда пила при резке уходит в сторону. Это свидетельствует о неравномерной разводке зубьев, что нужно исправить, увеличив их отклонение со стороны, в которую тянет пилу.

Заточка дисков пилы


Пила дискового варианта затачивается с задней поверхности, если вы работаете в положении, обращенном материалу, который обрабатывается.

  1. Передняя поверхность, набегающая на материал при пилении, остается в неизменном положении.
  2. Производить заточку диска можно непосредственно в станке. В другом случае можно извлечь его из станка или циркулярной пилы.
  3. В первом варианте вначале необходимо вытянуть вилку из розетки, чтобы предотвратить последствия пуска станка, что может произойти случайно.
  4. Диск необходимо подклинить, для чего с двух сторон от него нужно положить тонкие деревяшки и придавить их к зубьям.
  5. Маркером необходимо пометить боковую сторону зуба, с которого вы начнете производить заточку. Это позволит вам не допустить ошибок в такой ответственной работе.
  6. Необходимо проявлять внимание и предельную осторожность.

Важно запомнить количество движений, производимых вами при заточке первого зуба, при этом вы использовали напильник или алмазный надфиль.


Эти же усилия вам понадобятся для того, чтобы заточить все остальные зубья.

Если вы снимали диск со станка, его необходимо зажать в тисках, чтобы проделать те же самые мероприятия, о которых вы прочитали выше.

Далее диск возвращается в станок, ненужная деревяшка распиливается. Необходимо произвести проверку высоты зубьев, если вашу работу сопровождал сильный шум или была характерна неровная подача. Это можно осуществить, поднеся к режущему краю маркер и повернув рукой диск в медленном ритме на один оборот в строну, противоположную направлению вращения. Каждый зуб получит отметину, при осмотре диска выяснится, какие зубья выше других. При значительной разнице, требуется осторожно уменьшить их высоту.

Развод зубьев пилы


Развод зубьев производят тогда, когда требуется обеспечить более свободное движение полотна пилы. Зубья в очередности отгибаются в разные стороны на одно и то же расстояние, используя разводку. С ее помощью отгибают зуб приблизительно на середине его высоты. Разводка представляет собой инструмент для произведения развода зубьев пилы, она имеет форму пластины, в которой находится прорезь.
Можно также использовать разводной ключ, которым также успешно выполняется разводка зубьев.


Для работы с мягкими породами дерева, зубья необходимо разводить больше, в случае с твердыми – меньше. Но этот совет вряд ли пригодится тому, кто работает непосредственно в лесу. В этих условиях вряд ли возможно степень твердости, плотности и влажности деревьев.
Для того, чтобы правильно подобрать разводку, придется произвести апробацию этого приспособления в разных условиях, лучшим вариантом будет три десятых – пять десятых миллиметра в одну сторону. Общим требованием является разводка зубьев не больше толщины полотна на две стороны. Делать разводку необходимо до заточки.

Заточка и разводка пилы

Основной режущий элемент любой ручной пилы – ряд зубьев, нарезанных на полотне и представляющих собой резцы в виде клиньев. Древесину, при изготовлении из нее всевозможных изделий, распиливают вдоль, поперек и под углом Θ к ее волокнам, в связи с этим различают поперечное, продольное пиления и пиление под углом к ее волокнам и при каждом случае используют соответствующий тип пилы, отличающийся от других формой зубьев.


а – поперечное пиление; б – продольное пиление; 1 – древесина; 2 – пропил; 3 – линия разметки для пиления; Θ – угол наклона разметки к волокнам древесины при смешанном пилении.

При поперечном пилении применяют поперечные пилы, режущие кромки зубьев которых при движении в древесине перерезывают ее волокна как ножом и образуют пропил. Продольное пиление отличается от поперечного тем, что направление движения пилы параллельно волокнам древесины. Передние кромки зубьев продольных пил строгают древесину, как ножи в рубанках, и, углубляясь, образуют пропил. При распиливании древесины под углом Θ к ее волокнам применяют универсальные (смешанные) пилы с зубьями, являющимися промежуточной формой зубьев поперечных и продольных пил.

Заточка пилы

В процессе работы зубья пилы затупляются, происходит закругление режущих передних и боковых кромок, ход пилы становится тяжелым и на нее приходится сильно давить. Опытные мастера по блеску режущих кромок и вершин зубьев и по звуку работы пилы легко определяют её остроту. Для восстановления режущей способности зубьев их затачивают напильниками или надфилями, придавая им остроту и сохраняя их параметры: величины углов, шаги и высоты.

Заточка зубьев пил – в своем роде искусство, требующее верности рук, хорошего глазомера, внимания. Научиться этому делу нетрудно, необходимо иметь желание и четко придерживаться следующих правил:

  • Полотно пилы необходимо жестко закрепить в специальном приспособлении, выполненном из дерева, которое также устойчиво установить на хорошо освещенном рабочем столе. Заточка зубьев пил на табуретках или на коленях не дает удовлетворительного результата.
  • Следует пользоваться личным напильником с последующей зачисткой заточенных граней зубьев бархатным (с мелкой насечкой) или надфилем. Желательно, чтобы напильник был новый, острый и с насаженной рукояткой. Если в нужный момент не оказалось такового, то можно использовать и подержанный, но обязательно почищенный стальной щеткой и натертый древесным углем, чтобы напильник не забивался и не тупился. При заточке зуба напильник должен вцепляться в его металл и снимать его слой в зависимости от силы нажима. А если он скользит по зубу, не снимая металла, то зубья пилы перекалены или напильник истерт. В этом случае необходимо повторить заточку новым напильником. Если и в этом случаи он скользит по зубу, то остается брать другую пилу.
  • Правой рукой зажимается рукоятка напильника, а левой рукой придерживается его конец и напильник направляется на зубья пилы. О работе напильником в зависимости от типа пилы рассказывается ниже.
  • Нажим напильника на зубья должен быть плавным и равномерным и только в одну сторону от себя. При возвращении напильника в исходное положение он не должен касаться зубьев.
  • Надо стараться стачивать металл с граней зубьев минимально одинаковой толщины, водя напильник одно и то же количество раз с одинаковым давлением, которое позволяет сохранить величины углов, шаг и высоту зубьев после заточки.
  • На гранях зуба со стороны выхода напильника образуются заусенцы, которые снижают остроту зуба, а если иx не убирать, то в процессе работы пилы они выкрашиваются, и зубья значительно затупляются. Для удаления заусенцев грани зубьев дотачивают напильником с бархатной насечкой и снимают заусенцы с боковых граней мокрым оселком.
  • После заточки зубьев необходимо проверять их остроту. Посмотрите на острие иголки и кромку лезвия бритвы: они, острозаточенные, не блестят на свету. А если их затупить, то на кончике иголки и на кромке лезвия появляются закругленные поверхности, которые отражая свет, хорошо блестят. На этом принципе построена проверка качества заточки зубьев пил. Для этого пилу ставят перед глазами и рассматривают ее зубья вдоль полотна. Если их режущие кромки и вершины не блестят, то зубья пилы наточены удовлетворительно, а если некоторые из зубьев с блеском (часто так бывает), то их надо подточить напильником с бархатной насечкой, снять заусенцы и вновь проверить отражение света их кромками и вершинами.

Поперечные пилы. Зубья поперечных пил затачивают, применяя трехгранный напильник с мелкой насечкой с углом при вершине 60°.

Для заточки зубьев пилу зажимают в специальное устройство, позволяющее установить ее полотно под углом 45-50° к плоскости рабочего стола. Напильник ведут параллельно рабочему столу под углом 60-75° к полотну пилы и таким образом в первом зубе затачивают левую грань А1 А2 В2 В1 .


Заточка поперечной пилы:
1 – полотно пилы; 2 – заточенный зуб; 4 – приспособление для заточки; 5 – рабочий стол для заточки пил; 6, 8 – направления напильника 7 по отношению к рабочему столу и затачиваемым зубьям пилы; 9 – линия отгиба зубьев при их разводе

Точат зубья пилы в несколько приемов. Сначала напильником проходят по левым граням нечетных зубьев, расположенных в дальнем ряду, настраивая руки на одно и то же движение. Затем проходят напильником по правым граням тех же нечетных зубьев, завершая заточку главных режущих кромок очень острыми вершинами. После завершения заточки нечетных зубьев полотно пилы в заточном устройстве переворачивают и таким образом точат четные зубья, оказавшиеся в дальнем ряду. При заточке зубьев поперечных пил необходимо тщательно следить, чтобы получались в каждом зубе острые главные режущие кромки с двугранным углом φ = 60-75°, короткая режущая кромка и острая вершина.

Продольные пилы. Зубья продольных пил, в которых угол

Источники: http://masterbrusa.ru/instrumenty/kak-zatochit-cirkulyarnuyu-pilu.html, http://www.lobzikov.ru/look_112.html, http://tool-land.ru/zatochka-pily.php

Комментариев пока нет!

kakpravilno-sdelat.ru

Как заточить циркулярную пилу: правила работы

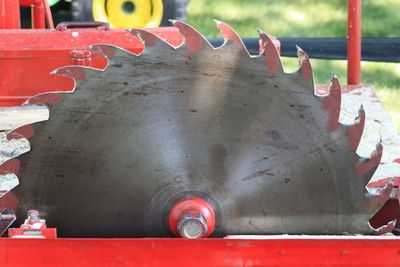

Пильный диск циркулярной пилы состоит из стального полотна (тело диска) и пластин с твердосплавными напайками в виде резцов, форма которых может быть различной. Чтобы правильно заточить диск, нужно знать геометрию зуба и основные правила заточки.

Для правильно заточки диска необходимо знать геометрию зуба, а так же основные правила заточки.

Геометрия зубьев пильных дисков

Дисковые пилы изготавливаются из прочных сортов стали, на теле которых с помощью высокотемпературной спайки крепятся твердосплавные пластины. Сплавы для изготовления этих напаек могут быть различными. Отечественные производители применяют в основном сплавы вольфрама с кобальтом. Зарубежные производители применяют свои технологические составы. Характеристики того или иного состава будут зависеть не только от его химических характеристик, но и от того, какого размера применяется зерно карбидной фазы. Небольшая зернистость обеспечит наибольшие параметры твердости и прочности, которыми будет обладать материал.

Зубья дисковой пилы могут иметь различные геометрические формы. Среди них различают несколько основных форм:

Разные диски для разных материалов.

  1. Зуб прямой формы.
  2. Косая форма зуба.
  3. Трапециевидная форма зуба.
  4. Зуб конической формы.

Пилы, которые имеют зубья прямой формы, используются для выполнения быстрого продольного пиления. При этом качество такого распила будет достаточно низким.

Зуб косой формы может иметь правый или левый угол наклона. Очень часто дисковые пилы могут изготавливаться с попеременно скошенным зубом, т.е. когда зубья с левым и правым углом будут по очереди повторяться. Такие пилы применяются для распила ДСП в продольном и поперечном направлении. Подобная конструктивная форма позволит избежать появления различных сколов на поверхности обрабатываемого материала.Пила, зуб которой изготовлен в форме трапеции, может применяться для пиления материала МДФ. Особенность таких пил заключается в малом износе материала зуба и в достаточно низкой скорости резания. Очень часто зубья в форме трапеции чередуются с прямыми, которые используются для более чистого распила.

Пилы, имеющие зубья конической формы, используются для вспомогательных работ при подрезке верхнего или нижнего ламинированного слоя. Такая пила предохранит от появления сколов и сохранит поверхность обрабатываемого материала.

Правила заточки

Зуб косой формы может иметь правый или левый угол наклона.

Чтобы понять, как заточить диск правильно, нужно знать, что основной износ его зуба приходится на верхнюю режущую кромку. Эта кромка в ходе работы подвергается скруглению. Размер скругленного слоя может достигать до 0,2-0,3 мм. Быстро изнашивается и передняя грань поверхности.

Для выполнения подобных работ понадобится следующее оборудование:

  1. Заточной станок.
  2. Маятниковый угломер.

Процесс выполнения заточки пилы, имеющей прямой зуб, нужно выполнять по плоскости, расположенной спереди. Для этого ее необходимо установить в оправку в горизонтальном положении.

Затем с помощью регулировочных винтов, находящихся на заточном станке, необходимо установить требуемый угол, под которым будет осуществляться заточка. Пильный диск должен перемещаться таким образом, чтобы обеспечивалось наиболее плотное прилегание к поверхности абразивного круга.

Толщина слоя, снимаемого с материала, будет регулироваться силой прижима. После того как первый зуб будет заточен, диск должен быть отведен от заточного круга. После этого его необходимо переставить на один шаг и продолжить процесс. Так последовательно нужно произвести заточку всех твердосплавных пластин.

Заточка циркулярной пилы.

Заточку скошенной поверхности твердосплавной напайки можно выполнить как по передней ее плоскости, так и по задней. Отличие от заточки напаек диска, имеющих прямую поверхность, будет состоять в том, что такой пильный диск необходимо располагать под углом, который будут соответствовать углу наклона зуба.

Для определения необходимого угла установки необходимо воспользоваться маятниковым угломером. Первоначально требуется выставить угол с положительным значением (+8, +10 и др.). Заточку нужно выполнять через зуб, таким образом обрабатывается первая половина пластин диска. Выполнив эту работу, требуемый угол наклона меняют на отрицательный и производят обработку второй половины зубьев.

Заднюю плоскость напаек заточить немного сложнее. Для этого необходим станок, конструкция которого позволит установить циркулярную пилу так, чтобы задняя плоскость зубьев пилы находилась параллельно плоскости заточного круга.

Работа без станка и качество выполненных работ

Затачивать циркульную пилу можно не только с помощью специального станка, но и подсобными средствами. Этим способом можно воспользоваться в том случае, когда нет средств и желания приобретать заточной станок. Большая часть людей пользуется подобным ручным инструментом нечасто, поэтому покупать дополнительные устройства нет необходимости.

В том случае, если имеется обычный наждачный станок, можно выполнить все требуемые процедуры с помощью него. Для удобства работы нужно изготовить устройство, которое позволит производить фиксацию пилы в необходимом положении относительно абразивного элемента. Для этого подойдет обычная металлическая подставка, поверхность которой будет расположена на одинаковом уровне с осью абразивного круга.

На эту подставку нужно положить диск циркулярной пилы таким образом, чтобы он лежал в необходимой плоскости относительно поверхности. Крепление его можно выполнить с помощью болтов, которые одновременно помогут производить регулировку угла наклона.

Удостовериться в качестве выполненной работы поможет отсутствие на поверхности пилы сколов и различных трещин. Радиусы скругления всех режущих кромок должны быть в следующих границах: 0,012-0,015 мм. При проведении визуального осмотра на их поверхности должны отсутствовать блики.

Соблюдая правила выполнения работ, можно уверенно пользоваться циркулярной пилой без частой замены пильных дисков. А режущая их часть будет выполнять качественный распил нужных изделий и материалов, не портя их поверхности.

1poderevu.ru

Заточка циркулярной пилы своими руками: способ обработки напильником

Дисковая пила, которую по старой памяти до сих пор называют циркулярной, для хозяина частного домовладения инструмент незаменимый. Она одинаково хорошо справляется с деревом и гипсокартоном, цветным металлом или акриловым стеклом, но одним из условий качественной и безаварийной работы является регулярная заточка режущего диска. Чистота и прочность работы этого инструмента намного выше, чем у других типов средств для распиловки твердых материалов.

Дисковая пила (циркулярка) предназначена для резки самых различных материалов. В процессе работы зубья притупляются и нуждаются в правильной заточке.

Циркулярка ни в чем не уступает популярной у населения цепной бензопиле, а даже во многом превосходит ее по возможностям. С ее помощью можно производить поперечное, продольное или наклонное разрезание материала, необходимого для строительства или изготовления столярных изделий. Количество зубьев на диске циркулярной пилы зависит от твердости обрабатываемого материала, но в любом случае ее беспрепятственный ход может обеспечить только правильная разводка и заточка зубьев.

Признаки износа дисковой пилы

Дисковые пилы при соблюдении всех правил эксплуатации и тщательном уходе обладают надежностью и долговечностью, но, как и любой инструмент, время от времени требуют профилактического обслуживания. Если при эксплуатации этого оборудования стали заметны трудности и появились темные следы на поверхности материала, значит, края пропила подгорают от чрезмерно накалившихся зубьев пилы. В сочетании с дымом и неприятным запахом при работе, который может происходить от перегрева кожуха двигателя, это, скорее всего, говорит о том, что инструмент требует немедленной заточки.

Своевременная заточка циркулярных пил в большой степени влияет на бесперебойную работу электродвигателя.

Схема диска для циркулярки.

Затупившийся диск многократно повышает нагрузку на механизм и может привести к его полному выходу из строя. Основная степень износа приходится на верхнюю режущую кромку зубьев на диске циркулярной пилы. Чтобы затупление инструмента не стало чрезмерным, следует регулярно проверять радиус округления режущей кромки, который по правилам не должен превышать 0,1-0,2 мм. Определить, что необходима срочная заточка циркулярной пилы можно и по форме самого пропила. Регулярная заточка диска не только продлит срок бесперебойной работы оборудования, но и повысит производительность, а также сократит время и усилия, которые затрачиваются на приведение в порядок совершенно изношенного инструмента.

Заточка дисковой пилы своими руками

Способ затачивания диска циркулярки зависит от наличия под рукой необходимых инструментов. Если нет возможности использовать для этой цели специальный станок, то хорошего результата можно достичь, имея минимальный набор в виде напильника, тисков и пары деревянных брусочков для закрепления диска.

Схема заточки диска циркулярки на станке.

Затачивать деталь будет удобнее, если не извлекать ее из станка, но предварительно нужно не забыть отключить оборудование от электропитания. Для начала необходимо обеспечить надежную фиксацию диска, использовав деревянные бруски, подложенные под него с обеих сторон. Зубчатый диск, находящийся отдельно от пилы, помещают в тиски, зажав его деревянными клиньями. Первый зубец, с которого начнется обработка, лучше отметить при помощи яркого маркера, чтобы не выполнять действия по второму кругу.

Начинать работу следует с задней поверхности. При натачивании зубьев нужно максимально контролировать равномерность прилагаемых усилий и стараться соблюдать одинаковое число движений напильника в каждом случае. Для того чтобы натренировать руку в этом действии, можно использовать для начала старую ножовку, которую не жалко будет испортить.

Проверка качества наточки диска осуществляется при пробном распиле. Неровное продвижение материала и посторонние шумы могут свидетельствовать о том, что зубья находятся на разном уровне. Это можно выявить, поднеся маркер вплотную к режущей кромке диска и сделав его полный оборот в сторону, противоположную обычной работе. Зубцы, которые получили отметины, требуют повторной обработки напильником.

Не нашли ответа в статье? Больше информации по теме:

1poderevu.ru

Как Наточить Диск Циркулярки В Домашних Условиях • AURAMM.RU

Заточка циркулярных пил

Материал и свойства карбидных зубьев

В отечественных пилах в качестве материала для режущих вставок используются спеченные вольфрам-кобальтовые сплавы марок (6, 15 и т. Д., Рисунок означает процентное содержание кобальта). 6 имеет твердость 88,5 HRA, а 15 имеет 86 HRA. Иностранные производители используют свои сплавы. Твердые сплавы состоят в основном из карбида вольфрама, цементированного кобальтом. Характеристики сплава зависят не только от его химического состава, но и от размера зерна карбидной фазы. Чем меньше зерно, тем выше твердость и прочность сплава.

Пластины из твердого сплава прикрепляются к диску с помощью высокотемпературной пайки. В качестве материала для пайки используются, в лучшем случае, серебряные припои (PSr-40, PSr-45), в худшем случае. медно-цинковые припои (L-63, MNMC-68-4-2).

Геометрия карбидных зубцов

В форме различают следующие типы зубов.

Прямой зуб. Обычно используется в пилах для продольной быстрой распиловки, качество которых не особенно важно.

Наклонный (косой) зуб с левым и правым углом наклона задней плоскости. Зубы с различным углом наклона чередуются между собой, из-за того, что они называются чередующимися. Это наиболее распространенная форма зуба. В зависимости от размера углов шлифования пилы с чередующимся зубом используются для распиловки самых разных материалов (дерева, ДСП, пластмасс). как в продольном, так и в поперечном направлениях. Пилы с большим углом наклона задней плоскости используются в качестве подрезки при резке пластин с двухсторонним ламинированием. Их использование позволяет избежать сколов по краям разреза. Увеличение угла скоса уменьшает силу резания и снижает риск сколов, но в то же время уменьшает прочность и прочность зуба.

Зубы могут быть склонны не только к тылу, но и к передней плоскости.

Трапециевидный зуб. Особенностью этих зубов является относительно медленная скорость притупления режущих кромок по сравнению с чередующимися зубьями. Обычно они используются в сочетании с прямым зубом.

Перемещаясь с последним и слегка поднимаясь над ним, трапециевидный зуб выполняет сквозную резку, а прямая линия, следующая за ней, является чистой. Пилы с чередующимися прямыми и трапециевидными зубьями используются для резки пластин с двухсторонним ламинированием (ДСП, МДФ и т. Д.), А также для распиловки пластмасс.

Конический зуб. Пилы с коническим зубцом являются вспомогательными и используются для забора нижнего слоя ламината, защищающего его от сколов во время прохождения основной пилы.

В подавляющем большинстве случаев передняя сторона зубов имеет плоскую форму, но есть пилы с вогнутой передней поверхностью. Они используются для отделки поперечной резки.

Углы шлифования зубов

Значения углов шлифования определяются с помощью пилы. то есть для резки материала и в каком направлении оно предназначено. Пилы для продольной распиловки имеют относительно большой передний угол (15 °.25 °). В поперечных пилах угол γ обычно колеблется от 5-10 °. Универсальные пилы, предназначенные для поперечной и продольной распиловки, имеют среднее значение переднего угла. обычно 15 °.

Значения углов шлифования определяются не только по направлению резания, но и по твердости материала пилы. Чем выше твердость, тем меньше передний и задний углы (меньше сужения зуба).

Передний угол может быть не только положительным, но и отрицательным. Пилы с этим углом используются для резки цветных металлов и пластмасс.

Основные принципы заточки

Читайте так же

При распиливании массивных заготовок боковые поверхности также подвергаются быстрому износу.

Не перегоняйте пилу. Радиус закругления режущей кромки не должен превышать 0,1-0,2 мм. В дополнение к тому факту, что, когда лезвие сильно тупые, производительность резко падает, для того, чтобы измельчить его, требуется в несколько раз больше времени, чем точить лезвие с нормальным притуплением. Степень притупления может быть определена как самими зубами, так и типом разреза, который они оставляют.

Правильная заточка циркулярных пил должна обеспечивать, в то же время, что режущая кромка должным образом заточена, чтобы обеспечить максимальное количество резцов, что в оптимальном случае может достигать 25-30 раз. Для этой цели рекомендуется использовать твердосплавный зуб, который следует шлифовать вдоль передней и задней плоскостей. Фактически, зубы могут быть измельчены и вдоль одной передней плоскости, но количество возможной заточки оказывается почти в два раза меньше, чем при заточке на двух плоскостях. На рисунке ниже ясно показано, почему это происходит.

Последний прогон при заточке пильных дисков рекомендуется делать на задней плоскости зуба. Стандартное значение удаления металла составляет 0,05-0,15 мм.

Перед заточкой необходимо очистить пилу от грязи, например смолы, и проверить значения углов шлифования. На некоторых пилах они записываются на диск.

Оборудование и материалы для заточки пильных полотен

При использовании абразивных дисков (особенно алмазных колес) желательно их охлаждать.

По мере повышения температуры микротвердость абразивных материалов уменьшается. Повышение температуры до 1000 ° C снижает микротвердость почти в 2-2,5 раза по сравнению с микротвердостью при комнатной температуре. Повышение температуры до 1300 ° C приводит к уменьшению твердости абразивных материалов почти в 4-6 раз.

Как Самому Точить Пильные Диски Простым Приспособлением

Точить твёрдосплавные диски очень легко с помощью простейшего приспособления, а служат такие диски раза.

Заточка пильных дисков самостоятельно

Затупился пильный диск на моей Маките 2704. Финансов на покупку диска от Макиты или СМТ в данный момент нету.

Использование воды для охлаждения может привести к ржавчине на деталях и компонентах машины. Для устранения коррозии к воде добавляют воду и мыло, а также некоторые электролиты (карбонат натрия, кальцинированная сода, тринатрийфосфат, нитрит натрия, силикат натрия и т. Д.), Которые образуют защитные пленки. При нормальном шлифовании чаще всего используются мыльные и содовые растворы, а также для тонкого измельчения, низкоконцентрированных эмульсий.

Однако при шлифовании пильных полотен в домашних условиях с низкой интенсивностью шлифовальных работ круг не прибегает к охлаждению очень часто, не желая тратить время на него.

Чтобы увеличить шлифовальную способность абразивных дисков и уменьшить удельный износ, следует выбрать наибольший размер зерна, который обеспечивает требуемую чистоту поверхности заостренного зуба.

Чтобы выбрать размер зерна абразива, в соответствии со стадией измельчения, вы можете использовать таблицу в статье о шлифовальных стержнях. Например, если используются круги с бриллиантами, для черновой обработки можно использовать круги с размером зерна 160/125 или 125/100 для отделки. 63/50 или 50/40. Круги с размерами зерен от 40/28 до 14/10 используются для удаления зубцов.

Окружная скорость круга при заточке зубов карбида должна составлять около 10-18 м / с. Это означает, что при использовании круга диаметром 125 мм частота вращения двигателя должна быть около 1500-2700 об / мин. Заточка более хрупких сплавов производится с меньшей скоростью из этого диапазона. При заточке карбидных инструментов использование жестких мод приводит к образованию повышенных напряжений и трещин, а иногда и к измельчению режущих кромок, в то время как износ колеса увеличивается.

При использовании шлифовальных станков с пилой, изменение относительного положения пилы и шлифовального круга может осуществляться по-разному. путем перемещения одной пилы (двигатель с кругом неподвижен), одновременно перемещая пилу и двигатель, перемещаясь только двигатель с кругом (пильный диск неподвижен).

Производится большое количество шлифовальных машин различных функций. Самые сложные и дорогие программируемые комплексы способны обеспечить полностью автоматический режим шлифования, при котором все операции выполняются без участия рабочего.

В простейших и дешевых моделях после установки и фиксации пилы в положении, обеспечивающем требуемый угол заточки, все дальнейшие операции поворачивают пилу вокруг своей оси (поворачивая зуб), подавая на шлифование (приводящий в контакт с круг) и контролируя толщину пильного металла. изготавливаются вручную. Такие простые модели целесообразно использовать дома, когда заточка циркулярных пил эпизодична.

Примером самой простой машины для шлифовальных дисковых пил является система, фотография которой показана на фотографии ниже. Он состоит из двух основных блоков. двигателя с кругом (1) и опоры (2), на которой установлена ​​заостренная пила. Вращающийся механизм (3) служит для изменения угла полотна (при затачивании зубов ). С помощью винта (4) пила перемещается вдоль оси абразивного колеса. Это гарантирует, что заданное значение угла переднего шлифования будет установлено. Винт (5) используется для установки стопора в нужном положении, предотвращая чрезмерное попадание круга в межзубную полость.

Процесс заточки пильных дисков

Читайте так же

Пила устанавливается на оправке, зажатой с помощью конической (центрирующей) втулки и гайки, а затем устанавливается в строго горизонтальном положении с помощью механизма (3). Это обеспечивает угол наклона передней плоскости (ε1) равна 0 °. В машинах для шлифовальных дисков, которые не имеют встроенной угловой шкалы в механизме наклона, это делается с помощью обычного гониометра маятника. В этом случае проверьте горизонтальность машины.

Вращение винта (4) механизма, обеспечивающего горизонтальное перемещение оправки с кругом, задает необходимый угол резания. Другими словами, пила перемещается в положение, где передняя плоскость зуба плотно прилегает к рабочей поверхности круга.

Маркер отмечает зуб, с которого начинается заточка.

Двигатель включен, а передняя плоскость заострена, вставив зуб в контакт с кругом и несколько движений вперед и назад с одновременным нажатием зуба на круг. Толщина удаляемого металла регулируется количеством затачивающих движений и силой нажатия зуба на абразивное колесо. После заточки одного зуба пила извлекается из контакта с кругом, она включает один зуб и повторяется операция заточки. И так далее, пока маркер маркера не сделает полный круг, показывая, что все зубы заострены.

Заточка зуба наклонена на передней плоскости. Разница между заточкой скошенного зуба и затачиванием прямого зуба заключается в том, что пилу нельзя устанавливать горизонтально, но с наклоном под углом, соответствующим углу наклона передней плоскости.

Угол пильного диска устанавливается с использованием того же маятникового гониометра. Сначала устанавливается положительный угол (в этом случае 8 °).

После этого каждый второй зуб затачивается.

После затачивания половины зубов угол наклона пильного полотна изменяется от 8 ° до.8 °.

И каждый второй зуб затачивается снова.

Заточка задней плоскости. Чтобы затачивать зуб на задней плоскости, необходимо, чтобы шлифовальный станок пильного диска позволял устанавливать пилу таким образом, чтобы задняя плоскость зуба находилась в одной плоскости с колеса.

Если нет машины для заточки пильных дисков

Точно удерживая необходимые углы заточки, удерживая пилу в руках от веса. задача не подлежит ремонту даже для человека с уникальным глазом и завидной жесткостью рук. Наиболее разумным в этом случае является простейшее устройство для заточки, что позволяет фиксировать пилу в определенном положении относительно круга.

Простейшим из таких инструментов для шлифовальных дисковых пил является подставка, поверхность которой находится на том же уровне, что и ось шлифовального круга. Расположив на нем пильный диск, вы можете убедиться, что передняя и задняя плоскости зуба перпендикулярны пильному лезвию. И если верхняя поверхность подставки сделана подвижной. закрепив одну сторону навесной, а другую. опираясь на пару болтов, которые можно прикрутить и вывернуть. тогда их можно установить под любым углом, получив способность для заточки наклонного зуба вдоль передней и задней плоскостей.

Однако в этом случае одна из основных проблем остается нерешенной. экспозиция одного и того же переднего и заднего углов заточки. Эта задача может быть решена путем фиксации центра пилы по отношению к абразивному колесу в нужном положении. Один из способов сделать это. сделать паз на поверхности опоры оправки, на которой установлена ​​пила. Двигая оправу с кругом в канавке, можно будет выдержать требуемый угол реза зуба. Но для заточки циркулярных пил разного диаметра или угла заточки должна быть возможность либо переместить двигатель, либо опору, а вместе с ней и канавку. Другой способ обеспечить желаемый угол заточки более прост и установить на ступеньку стопов, фиксирующих диск в нужном положении. В конце статьи есть видео с демонстрацией такой адаптации.

Контроль качества заточки

ГОСТ 9769-79 устанавливает определенные значения допусков для параметров шлифования. Конечные удары кончиков зубов не должны превышать 0,2 мм (для пил диаметром до 400 мм), радиальные. 0,15 мм. Биение проверяется с помощью обычного индикатора.

Отклонение углов шлифования не должно превышать:

  • для переднего угла. ± 1 ° 30 ‘;
  • для заднего угла и углов наклона передней и задней плоскостей. ± 2 °;

Читайте так же

auramm.ru

Как Наточить Пилу На Циркулярку

Заточка дисковых пил

Материал и свойства твердосплавных зубьев

В отечественных пилах материалом для режущих пластин используются спеченные вольфрамокобальтовые сплавы марок (6, пятнадцать не пр. цифра означает процентное содержание кобальта). У шесть твердость 88,5 HRA, у 15. Восемьдесят шесть HRA. Иностранные российского} автопрома применяют свои сплавы. Твердые сплавы состоят главным образом из карбида вольфрама сцементированного кобальтом. Характеристики сплава зависят не только лишь от его химического состава, но и дополнительно размера зерна карбидной фазы. Чем меньше зерно, тем выше твердость не прочность сплава.

Крепят твердосплавные пластины к диску высокотемпературной пайкой. Материалом для пайки, скорее всего, используются серебряные припои (ПСр-40, ПСр-45), в худшем случае. медно-цинковые припои (Л-63, МНМЦ-68-4-2).

Геометрия твердосплавных зубьев

По форме различают следующие виды зубьев.

Прямой зуб. Обычно используется в пилах для продольного быстрого пиления, при котором качество не имеет особого значения.

Косой (скошенный) зуб с левым и правым углом наклона задней плоскости. Зубья с разным углом наклона чередуются между собой, из-за чего называются попеременноскошенными. Это наиболее распространенная форма зуба. В зависимости от величины углов заточки, пилы с попеременноскошенным зубом используются для пиления самых разных материалов (дерева, ДСП, пластмасс). как в продольном, так и поперечном направлении. Пилы с большим углом наклона задней плоскости используются как подрезные при резке плит с двухсторонним ламинированием. Их использование позволяет избежать сколов покрытия на краях пропила. Увеличение угла скоса снижает усилие резания и уменьшает опасность сколов, однако одновременно уменьшает стойкость и прочность зуба.

Зубья могут иметь наклон не только задней, но и передней плоскости.

Трапециевидный зуб. Особенностью этих зубьев является относительно медленная скорость затупления режущих кромок в сравнении с попеременноскошенными зубьями. Обычно они применяются в сочетании с прямым зубом.

Чередуясь с последним и слегка возвышаясь над ним, трапециевидный зуб выполняет черновое пиление, а прямой, следующий за ним. чистовое. Пилы с чередующимися прямыми и трапециевидными зубьями применяются для резки плит с двухсторонним ламинированием (ДСП, МДФ и пр.), а также для пиления пластмасс.

Конический зуб. Пилы с коническим зубом являются вспомогательными и используются для надрезки нижнего слоя ламината, предохраняя его от сколов при прохождении основной пилы.

В подавляющем большинстве случаев передняя грань зубьев имеют плоскую форму, но существуют пилы и с вогнутой передней гранью. Они применяются для чистового поперечного пиления.

Углы заточки зубьев

Значения углов заточки определяются назначением пилы. т.е. тем, для резки какого материала и в каком направлении она предназначена. Пилы для продольного пиления имеют относительно большой передний угол (15°-25°). У пил поперечного пиления угол γ обычно колеблется в пределах 5-10°. Универсальные пилы, предназначенные для поперечного и продольного пиления, имеют усредненное значение переднего угла. обычно 15°.

Величины углов заточки определяются не только направлением распила, но и твердостью распиливаемого материала. Чем выше твердость, тем меньше должны быть передний и задний углы (меньше заострение зуба).

Передний угол может быть не только положительным, но и отрицательным. Пилы с таким углом используются для раскроя цветных металлов и пластмасс.

Основные принципы заточки

При распиловке массивных заготовок, быстрому износу подвергаются и боковые грани.

Не следует допускать чрезмерного затупления пилы. Радиус скругления режущей кромки не должен превышать 0,1-0,2 мм. Помимо того, что при работе сильно затупленной пилой резко падает производительность, на ее заточку уходит в несколько раз больше времени, чем на заточку пилы с нормальным затуплением. Степень затупления можно определить как по самим зубьям, так и по виду пропила, который они оставляют.

Правильная заточка дисковых пил заключается в том, чтобы одновременно с обеспечением должной остроты режущей кромки, обеспечить максимальное количество заточек, которое в оптимальном случае может достигать 25-30 раз. С этой целью твердосплавный зуб рекомендуется затачивать по передней и задней плоскостям. В сущности, зубья можно затачивать и по одной передней плоскости, но при этом количество возможных заточек оказывается почти в два раза меньше, чем при заточке по двум плоскостям. Рисунок внизу наглядно демонстрирует, почему это происходит.

Последний проход при заточке пильных дисков рекомендуется делать по задней плоскости зуба. Стандартная величина съема металла. 0,05-0,15 мм.

Перед заточкой необходимо очистить пилу от загрязнений, например смолы, и проверить значения углов заточки. На некоторых пилах они написаны на диске.

Оборудование и материалы для заточки пильных дисков

При использовании абразивных кругов (особенно алмазных) желательно осуществлять их охлаждение СОЖ.

С повышением температуры микротвердость абразивных материалов снижается. Повышение температуры до 1000°С уменьшает микротвердость почти в 2-2,5 раза по сравнению с микротвердостью при комнатной температуре. Повышение температуры до 1300°С вызывает снижение твердости абразивных материалов почти в 4-6 раз.

Как Самому Точить Пильные Диски Простым Приспособлением

Точить твёрдосплавные диски очень легко с помощью простейшего приспособления, а служат такие диски раза.

Применение воды для охлаждения может привести к появлению ржавчины на деталях и узлах станка. Для устранения коррозии к воде добавляют мыло и определенные электролиты (углекислый натрий, кальцинированная сода, тринатрийфосфат, нитрит натрия, силикат натрия и т.д.), которые образуют защитные пленки. При обычном шлифовании чаще всего пользуются мыльным и содовыми растворами, а при чистовом шлифовании. низкоконцентрированными эмульсиями.

Однако при заточке пильных дисков в домашних условиях с малой интенсивностью заточных работ, к охлаждению круга прибегают не так уж и часто. не желая тратить на это время.

Для увеличения производительности заточки абразивными кругами и уменьшения удельного износа, следует выбирать наибольшую зернистость, которая обеспечивает требуемую чистоту поверхности затачиваемого зуба.

Для выбора зернистости абразива, в соответствии со стадией заточки, можно воспользоваться таблицей в статье про бруски для заточки. Например, в случае использования алмазных кругов, для черновой заточки могут использоваться круги с размером зерна 160/125 или 125/100, для чистовой. 63/50 или 50/40. Круги с размером зерна от 40/28 до 14/10 используются для удаления зазубрин.

Окружная скорость круга при заточке твердосплавных зубьев должна быть около 10-18 м/с. Это означает, что при использовании круга диаметром сто двадцать пять мм скорость вращения двигателя должна быть около 1500-2700 об/мин. Заточка более хрупких сплавов производится при меньшей скорости из данного диапазона. При заточке твердосплавных инструментов применение жестких режимов приводит к образованию повышенных напряжений и трещин, а иногда и к выкрашиванию режущих кромок, при этом повышается износ круга.

При использовании станков для заточки дисковых пил, изменение относительного положения пилы и заточного круга может быть реализовано разными способами. перемещением одной пилы (двигатель с кругом неподвижен), одновременным перемещением пилы и двигателя, перемещением только двигателя с кругом (пильный диск неподвижен).

Выпускается большое количество заточных станков различной функциональности. Наиболее сложные и дорогие программируемые комплексы способны обеспечить полностью автоматический режим заточки, при котором все операции выполняются без участия рабочего.

В наиболее простых и дешевых моделях после установки и закрепления пилы в положении, обеспечивающем необходимый угол заточки, все дальнейшие операции. поворот пилы вокруг своей оси (проворот на зуб), подача на шлифовку (введение в контакт с кругом) и контроль толщины снимаемого с зуба металла. производятся рабочим вручную. Такие простые модели целесообразно использовать в домашних условиях, когда заточка дисковых пил носит эпизодический характер.

Примером простейшего станка для заточки дисковых пил может служить система, фотография которой представлена на фото ниже. Она состоит из двух основных узлов. двигателя с кругом (1) и суппорта (2), на котором устанавливается затачиваемая пила. Механизм поворота (3) служит для изменения угла наклона полотна (при заточке зубьев со скошенной передней плоскостью). С помощью винта (4) пила смещается вдоль оси абразивного круга. Этим обеспечивается установка необходимого значения переднего угла заточки. Винт (5) служит для установки в нужное положение ограничителя, препятствующего чрезмерному вхождению круга в межзубовую впадину.

Процесс заточки пильных дисков

Пила устанавливается на оправку, зажимается с помощью конусной (центрирующей) втулки и гайки, затем выставляется в строго горизонтальном положении посредством механизма (3). Тем самым обеспечивается угол скоса передней плоскости (ε1) равный 0°. У станков для заточки дисков, не имеющих в механизме наклона встроенной угловой шкалы, это делается с помощью обычного маятникового угломера. В этом случае следует проверить горизонтальность станка.

Вращением винта (4) механизма, обеспечивающего горизонтальное перемещение оправки с кругом, устанавливается необходимый передний угол заточки. Другими словами, пила передвигается в положение, при котором передняя плоскость зуба плотно прилегает к рабочей поверхности круга.

Маркером делается отметка зуба, с которого начинается заточка.

Включается двигатель и производится заточка передней плоскости. вводом зуба в соприкосновение с кругом и несколькими движениями пилы взад-вперед с одновременным прижимом зуба к кругу. Толщина снимаемого металла регулируется количеством затачивающих движений и усилием прижатия зуба к абразивному кругу. После заточки одного зуба пила выводится из контакта с кругом, проворачивается на один зуб и операция заточки повторяется. И так до тех пор, пока отметка маркера не сделает полный круг, свидетельствуя о том, что все зубья заточены.

Заточка зуба, скошенного по передней плоскости. Отличие заточки скошенного зуба от заточки прямого состоит в том, что пилу необходимо устанавливать не горизонтально, а с наклоном. с углом, соответствующим углу скоса передней плоскости.

Угол наклон пилы устанавливается с помощью того же маятникового угломера. Сначала выставляется положительный угол (в данном случае 8°).

После чего производится заточка каждого второго зуба.

После заточки половины зубьев угол наклона полотна пилы меняется с 8° на.8°.

И снова затачивается каждый второй зуб.

Заточка по задней плоскости. Чтобы заточить зуб по задней плоскости необходимо, чтобы станок для заточки пильных дисков позволял устанавливать пилу таким образом, при котором задняя плоскость зуба будет находиться в одной плоскости с рабочей поверхностью абразивного круга.

Если нет станка для заточки пильных дисков

Точно выдерживать необходимые углы заточки, держа пилу в руках на весу. задача непосильная даже для человека с уникальным глазомером и завидной твердостью рук. Самое разумное в этом случае. изготовить простейшие приспособление для заточки, дающее возможность фиксировать пилу в определенном положении по отношению к кругу.

Наиболее простым из таких приспособлений для заточки дисковых пил является подставка, поверхность которой находится на одном уровне с осью заточного круга. Положив на нее пильный диск, можно обеспечить перпендикулярность передней и задней плоскостей зуба по отношению к полотну пилы. А если верхнюю поверхность подставки выполнить подвижной. закрепив одну сторону шарнирно, а другую. оперев на пару болтов, которые могут вворачиваться и выворачиваться. то её можно будет устанавливать под любым наклоном, получая возможность затачивать косой зуб по передней и задней плоскостям.

Правда, в этом случае остается нерешенной одна из основных проблем. выдержка одинакового переднего и заднего углов заточки. Решить эту задачу можно, зафиксировав центр пилы относительно абразивного круга в нужном положении. Один из способов реализации этого. сделать на поверхности подставки паз для оправки, на которую устанавливается пила. Двигая оправку с кругом по пазу, можно будет выдерживать необходимый передний угол заточки зуба. Но для заточки дисковых пил с разным диаметром или углом заточки, должна быть возможность либо передвигать двигатель, либо подставку и с ней паз. Другой способ обеспечить требуемый угол заточки более простой, и заключается в установке на столике упоров фиксирующих диск в нужном положении. В конце статьи есть видео с демонстрацией такого приспособления.

Контроль качества заточки

ГОСТ 9769-79 устанавливает определенные значения допусков на параметры заточки. Торцевое биение вершин зубьев не должно превышать 0,2 мм (для пил диаметром до четыреста мм), радиальное. 0,15 мм. Биение проверяется с помощью обычного стрелочного индикатора.

Отклонения углов заточки не должно превышать:

  • для переднего угла. ±1°30′;
  • для заднего угла и углов скоса передней и задней плоскостей. ±2°;

nzizn.ru

значение углов и формы зубьев

Любое строительство не может обойтись без дисковой пилы. При выполнении разных операций приходится делать надрезы и распилы. С помощью циркулярки появляется возможность с большой скоростью и высоким качеством разрезать любое дерево. При постоянном использовании такого устройства режущий инструмент тупится, снижается производительность операции. Заточка дисковых пил становится важнейшей операцией.

Содержание материала

Классификация дисковых пил

Для получения чистого распила необходимо, чтобы заточка дисков для циркулярной пилы была выполнена правильно. Инструменты подразделяются на несколько групп:

  • Цельнометаллические.
  • Рабочая зона диска имеет твёрдое напыление.
  • На зубья пилы напаяны твердосплавные пластины.

Зубья пилы после заточки обязательно разводятся. Если выполнять работу затупившимся инструментом, привод начинает испытывать дополнительную нагрузку, страдает качество распила.

Если диск работает с твёрдой древесиной, он должен иметь специальные технологические пазы. Их отсутствие приводит к перегреву полотна, металл начнёт расширяться, произойдёт деформация режущего инструмента. Появится опасная вибрация, пострадает качество распила.

Также рекомендуем прочитать:

Разновидности режущих поверхностей

Чтобы повысить эффективность работы, инженеры разработали несколько видов зубьев, отличающихся своей формой и углом заточки:

  1. Прямой. Применяется для проведения быстрого распила с невысоким качеством. Его нельзя использовать для расшивки твёрдой древесины и особо тонких операций.
  2. Скошенная форма. Этими зубьями легко нарезать композитные материалы. Распил двустороннего ламинированного ДСП выполняется без сколов. Твёрдые заготовки легко режутся зубьями, у которых задняя поверхность имеет скошенный вид. Однако они слишком быстро тупятся. Чтобы этого не происходило, чередуется наклон зубьев.
  3. Трапециевидный. Основным преимуществом этого метода считается медленное затупление. Он работает в комплексе с прямыми зубьями. Трапеция расположена над основным элементом. Она выполняет «черновую» работу, облегчая обработку прямой кромке.
  4. Конический. Полотна, имеющие такую форму зуба, считаются вспомогательными. Они предназначены для получения предварительных надрезов, предотвращают образование сколов. Такие диски не являются самостоятельным инструментом.

На некоторых полотнах передняя плоскость зуба имеет вогнутую форму. Этим инструментом выполняются поперечные распилы.

Правильный угол заточки

Циркулярные пилы имеют зубья с двумя углами:

  • Задним.
  • Передним.

Величина угла зависит от вида обрабатываемого материала, назначения работающего оборудования и направления пиления. Например, для получения продольного реза, передние углы делают в пределах 15—25 градусов. Для поперечного распила передний угол будет находиться в диапазоне 5—10 градусов. Угол в 15 градусов подходит для обработки любого материала в нужном направлении. Величина угла зависит от твёрдости обрабатываемой заготовки. Чем тверже материал, тем нужно острее наточить зубья.

Методы обработки дисковых полотен

Чтобы сформировать режущую кромку, подходит любой заточной станок, где конструкция оборудования не имеет большого значения. Конечно, углы заточки дисковых плит с твердосплавными напайками более точно получаются на специализированном оборудовании. Однако его стоимость очень высока, поэтому используют обычный точильный станок, у которого имеется возможность изменять наклон корундового диска.

Чтобы самостоятельно заточить циркулярный диск, необходимо строго выполнять несколько основных условий:

  • Обычно деформации подвергается верхняя кромка. Иногда округление граней достигает 0,3 мм. Поэтому заточка начинается с верхней части.
  • Обработка проводится с учётом передней кромки и её задней части.
  • Операция повторяется не менее 25 раз. Толщина снимаемого металла не должна быть больше 0,05—0,15 мм.
  • Качество обработки должно быть совершенно одинаковым на всей обрабатываемой поверхности.
  • После окончания заточки её доводку можно осуществить вручную наждачной бумагой с мелким зерном.

Заточка инструментов с твердосплавными напайками

Заточка циркулярных пил с победитовыми напайками часто вызывает проблемы. Обработка стандартными абразивами проходит очень долго, причём если материал перегреть, возможен его «отпуск». Конечно, алмазным инструментом обработка пройдёт намного быстрее, но стоимость его очень велика. Намного экономнее будет приобретение победитового диска.

Каждый мастер подходит к решению этой проблемы сугубо индивидуально. Чтобы получить правильные углы заточки дисковых пил с твердосплавными напайками, обязательно понадобится станок.

Домашняя обработка зубчатого полотна

Для обработки циркулярной пилы совсем необязательно иметь специальный станок для заточки дисковых пил своими руками. Чтобы закрепить полотно в определённом положении, можно воспользоваться плоской подставкой, имеющей несколько нюансов:

  • Поверхность должна находиться на одном уровне с центром заточного диска.
  • Плоскость затачивания должна находиться под углом 90 градусов относительно зубчатого круга.
  • Для создания разного наклона, приспособление должно иметь поворотный шарнир.

Для выбора нужного угла отметку делают цветным маркером. Приспособление обязательно устанавливается в мощные тиски. Не допускается даже малейшего движения специальной подставки.

pochini.guru

Добавить комментарий

Ваш адрес email не будет опубликован.
