Ремонт и восстановление сорванной резьбы
Ремонт резьбового отверстия (восстановление повреждённой резьбы)
Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки), сверла, метчики, наборы для восстановления резьбы.
Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.
Способ восстановления резьбы
Повреждённую резьбу можно полностью восстановить по следующей технологии:
1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.
Резьбовая вставка
После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.
Посмотрите видео, как используется резьбовая вставка
Какие возможности есть у резьбовых вставок
Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.
Резьбовая вставка вкручена
Резьбовая вставка вкручена
Если сорвана резьба под шпильку, иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки, остаётся возможность применить штатную, фирменную шпильку.
Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора. Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.
Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.
Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25, появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.
Видео – как работает резьбовая вставка, демонстрация
Какие инструменты применяются при восстановлении резьбы

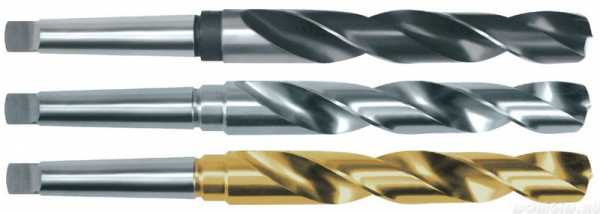

1. Сверло
Диаметр сверла выбирается из таблицы.
Таблица подбора диаметров свёрл для наиболее распространённых резьбовых отверстий
| № п/п | Размеры восстанавливаемой резьбы | Диаметр сверла |
| 1 | М5 х 0,8 | 5,2 |
| 2 | М6 х 1 | 6,3 |
| 3 | М8 х 1 | 8,3 |
| 4 | М8 х 1,25 | 8,4 |
| 5 | М10 х 1 | 10,25 |
| 6 | М10 х 1,25 | 10,4 |
| 7 | М10 х 1,5 | 10,5 |
| 8 | М12 х 1,25 | 12,25 |
| 9 | М12 х 1,5 | 12,5 |
| 10 | М12 х 1,75 | 12,5 |
| 11 | М14 х 2 | 14,5 |
| 12 | М14 х 1,5 | 14,5 |
| 13 | М14 х 1,25 (под свечу) | 14,25 |
2.
Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.
Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.
Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.
3.Шпиндель (инструмент для вворачивания вставки)
Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.
4.Вставка ремонтная
Вставка представляет собой спираль ромбовидного профиля.
На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.
Описание технологии восстановления резьбы
Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.
1. Рассверлить отверстие. Периодически вынимать сверло из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать метчиком резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть вставку на шпиндель, ввести в зацепление поводок и зацеп.
Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок.
Наша компания не занимается восстановлением резьбы. Данная статья служит исключительно для ознакомления с процессом восстановления резьбы. В наших магазинах вы можете купить футорки (резьбовые вставки), сверла, метчики, наборы для восстановления резьбы.
avto-bolt.ru

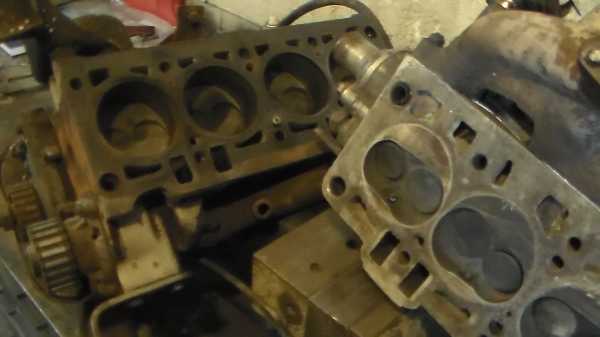

Восстановление резьбы в блоке цилиндров
Сегодня я хотел бы описать один из способов восстановления резьбы в блоке цилиндров, под болт крепления головки. Это соединение являеться очень важным в работоспособности любого двигателя. Если один из болтов сорван и головка блока цилиндров не дожата, то мы можем столкнуться с такими проблемами как замена прокладки под головку блока цилиндров, замена масла, замена антифриза, и в худшем случае ремонт двигателя.
Но если уж случилось что резьбы уже в блоке цилиндров нет и болт прокручиваеться нужно обязательно восстанавливать резьбу.
Для начала определяемся какой из способов нам подхолит.
- Нарезать большую резьбу и вставить резьбовую втулку
- Нарезать большую резьбу и вставить толщий болт
Первый вариант будет более акуратный и подходит больше для средних и больших городов, где можно найти такую резьюовую вставку, так как эта вставка должна быть выполнена из качественного металла и выдержать усилие затяжки, которое относительно не такое уж и маленькое. Так что резьба от токаря пети тут вряд ли подойдет. Если же из дорогого автомобиля и нужно чтобы все болты имели оригинальный вид, тогда нужно искать такую вставку.
Второй вариант более прост в исполнении, но оригинального вида болтов у вас уже не будет, а новый болт будет визуально выделятся среди оригинальных своим размером.
В этой статье я раскажу о том, как восстановить резьбу вторым способом, а именно нарезать в блоке цилиндров резьбу большего диаметра и вставить больший болт. Внизу статьи вы можете посмотреть видео, о том как восстановить резьбу в блоке цилиндров под болт крепления головки.
Для начала ищем болт толще на пару милиметров по диаметру от нашего оригинала. Если у вас был болт на 10 мм, то можно взять болт на 12 мм (жигулевский). Болт для крепления головки обязательно должен быть именно с этого узла, а именно должен быть болтом для крепления головки с другого автомобиля, эти болты выполнены из более качественного металла и хорошо держат затяжку. После того как болт нужного диаметра найден, нам нужно найти метчик такого же диаметра и с таким же шагом резьбы. Так же ищем 2 сверла, в случае если вы увеличиваете резьбу с 10 мм до 12 мм, то нужны будут сверла на 11 мм и на 12 мм.
После того как у нас все подготовлено, заклеиваем блок цилиндров плотной бумагой, чтобы у нас не попала никуда стружка, так как она может поцарапать в дальнейшем гильзы, после чего берем толщее сверло, имеющее диаметр нового болта и просверливаем им отверстие в самой головке. Болт должен проходить сквозь головку свободно но без сильных люфтов. Дальше берем сверло меньшего диаметра и рассверливаем отверстие в блоке цилиндров. Здесь нам нужно убрать остатки старой резьбы. Сверло меньшего диаметра используется для того, чтобы было тело для нарезания резьбы, так как если просверлить тем же сверлом что сверлили головку и отверстие в блоке цилиндров, то болт естественно будет проваливаться туда и не о каком резьбовом соединении не может быть и речи, а нам нужно чтобы резьба держала сильную нагрузку. Если есть в хозяйстве компрессор, то выдуваем остатки стружки со всех мест, куда они могли попасть. Резьба нарезана и должна держать нашу затяжку. Смотрите видео, подготовленное специально для сайта о том как восстановить резьбу в блоке цилиндров под болт крепления головки.
qrx.com.ua
Способы восстановления резьбовых отверстий. Часть 2. – Резьбаделофф
Мы продолжаем рассматривать технологии восстановления сорванной резьбы в различных узлах и агрегатах, как автомобильной техники, так и в промышленном оборудовании. В первой части “Методы восстановления резьбы свечного колодца” мы начали обсуждать методику ремонта и разобрали преимущества, и недостатки представленных вариантов, как можно восстановить резьбу в головке под свечу зажигания.
Во второй части нашего обзора, будут в общих чертах рассмотрены способы восстановление различных резьбовых отверстий на практике.
И так, давайте разберемся, что делать если сорвал резьбу. Какие способы ремонта применяют различные ремонтные предприятия.
В ремонтном производстве применяют следующие способы восстановление резьбы:
- заварка отверстий с последующей нарезкой резьбы;
- установка ввертыша;
- сверление отверстий и нарезка резьбы на новом месте;
- обработка отверстия и нарезание резьбы увеличенного размера;
- применение полимерных материалов;
- установка резьбовой спиральной вставки.
Восстановление резьбы с применением сварки
Заварка резьбового отверстия с последующим нарезанием резьбы. Во всех случаях при заварке резьбовых отверстий сначала удаляют старую поврежденную резьбу путем рассверливания. В стальных деталях заварку отверстий производят газовой или электродуговой сваркой в защитных средах. Заварку в чугунных деталях производят газовой или электродуговой сваркой с общим или местным нагревом или в холодном состоянии. В качестве присадочного материала или электродов при горячей заварке применяют чугунные прутки с повышенным содержанием кремния, поршневые кольца из серого чугуна, электроды ЦЧ-4, ОЗЧ-1, МНЧ-1. Место заварки обрабатывают заподлицо с основным металлом, сверлят отверстие и нарезают резьбу в алюминии или чугуне номинального размера. Однако применение сварочных процессов вследствие большой зоны термического влияния приводит к появлению отбела, трещин и короблений детали, изменению структуры основного металла. Прочность восстановленной резьбы ниже новой.
Для заварки отверстий в алюминиевых деталях двигателя наибольшее применение получила аргонно-дуговая сварка специальными электродами из алюминиевой проволоки марки АК. Недостаток применения сварочных способов для, того чтобы восстановить резьбу в алюминии — активное поглощение расплавленным алюминием газов, что приводит к образованию пор в наплавленном слое. Большая усадка остывающего алюминия часто приводит к образованию трещин. От себя можем добавить, чтобы восстановить внутреннюю резьбу, например на блоке цилиндров двигателя, то необходимо произвести снятие детали и произвести дальнейший ее ремонт, что финансово будет не совсем выгодно.
Как восстановить сорванную резьбу используя футорки

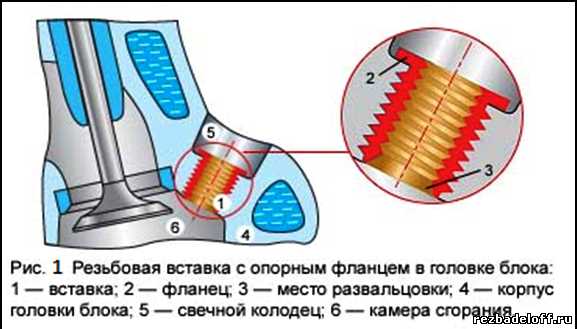

Как восстановить резьбу в отверстии используя футорку (рис.1). Установка ввертыша может применяться, при восстановление резьбы если конструкция детали позволяет увеличивать отверстия. Этот способ ремонта резьбы трудоемок, стоимость ремонта высокая.
Сверление резьбового отверстия и нарезание резьбы на новом месте можно применять только для отдельных групп алюминиевых и чугунных деталей, у которых расположение резьбовых отверстий может быть изменено без нарушения взаимозаменяемости соединения (ступицы колеса, барабаны, фланцы) и способ ремонта резьбовых отверстий на ремонтный размер влечет за собой введение увеличенного размера и дополнительной обработки сопряженной детали.
Как восстановить внутреннюю резьбу спиральными вставками
За последние годы на ремонтных предприятиях для ремонта резьбовых отверстий широко распространен способ установки резьбовых спиральных вставок. Отечественный и зарубежный опыт изготовления спиральных вставок показал, что наилучшие результаты при восстановление резьбы, достигнуты при использовании нержавеющей стали.
рис.2 резьбовая вставка helicoil
Спиральные резьбовые вставки серийно изготавливают из проволоки с жесткими производственными допусками (рис.3). В таком виде спиральные вставки представляют строго концентрические внутренние и наружные резьбы.
Восстановленная резьба в чугуне имеет высокую износостойкость, обусловленную применением высококачественного материала спиральных вставок и наличием гладких поверхностей проволоки.
Сорванная резьба, отремонтированная обладает повышенной антикоррозионной стойкостью, исключающей возможность заедания резьб болтов и шпилек в результате атмосферных условий, так как отсутствует контактная коррозия в резьбовом соединении.
рис.4 восстановленная резьба
Такие резьбы имеют достаточный запас прочности при наличии термических напряжений, поскольку концентрированно подверженные тепловым напряжениям резьбовые соединения эффективно защищены от заедания и пригорания, образования окислов и окалин.
При подготовке материала часть картинок была взята с источника: http://www.base.polstr.ru
Текс материала был взят с сайта http://sxteh.ru/mess155.htm
rezbadeloff.ru
Восстановление сорваной резьбы блока цилиндров тойота камри – Резьбаделофф
Ремонт резьбы в блоке двигателей серии 1 az-fse, 2az-fe с появлением алюминиевых блоков стало не редкость в наше время. Этот двигатель ставили на многие машины марки Toyota, вот например несколько из них, такие как Camry, Ipsum, rav4, Avensis и т.д. Двигатель хороший – он экономичен, приемист, динамичен, но есть у двигателей серии AZ одна неприятная особенность, при малейшем перегреве вытягивается резьба крепления болтов в алюминиевом блоке цилиндров.
Автомобиль Тойота камри с двигателем 2.4л серии az.
Точную причину назвать сложно. Изучая данную проблему специалисты мастерской по восстановление резьбы в блоке цилиндров пришли к выводу, что причиной, вытянутой резьбы из блока является как локальный перегрев двигателя, так и недостаточная длина приемной резьбы крепления.
Ведь совсем не обязательно доводить мотор до кипения, достаточно локального перегрева или эксплуатация мотора в повышенном температурном режиме. В лучшем случае Вас ждет выход антифриза наружу, а в худшем попадет в систему смазки двигателя.
Как восстановить резьбу в блоке?
Что делать в ситуации если сорвало резьбу в блоке цилиндров?
Как найти решение данной проблемы, чтобы восстановить сорванную резьбу в блоке?

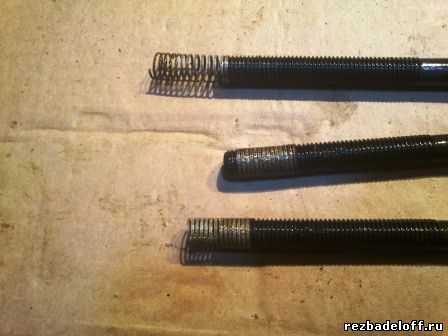

Вытянуло резьбу болтов гбц 2az fe из блока цилиндров.
Напрашивается самое простое – взять и нарезать новую резьбу в блоке с увеличением размера отверстия. Не тут-то было. Современные японские двигатели, как известно, имеют очень тонкие стенки.
Между прочим, многие автосервисы по ремонту двигателей именно так и поступают, несмотря на то, что все автомеханики прекрасно знают, насколько опасно увеличивать диаметр или длину отверстий на тонкостенных японских моторах. При этом нарушая заводскую резьбовую технологию.
Даже если при расточке отверстия удалось избежать порчи блока цилиндров, то через определенное время проблема возвращается, поскольку самодельная резьба не выдерживает тех нагрузок, которые возникают в этом соединении. И снова предстоит ремонт резьбы в блоке.

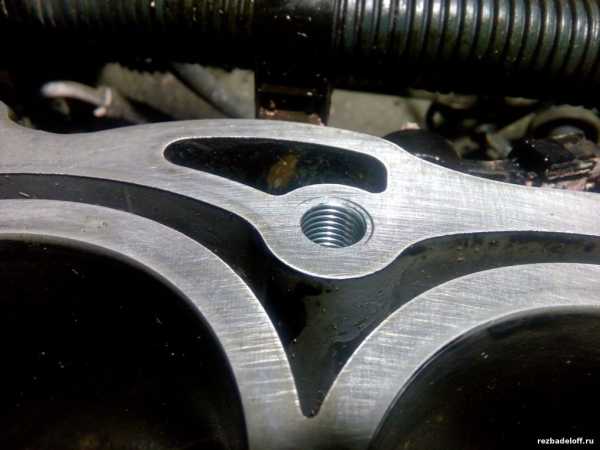

Восстановление резьбы в алюминиевом блоке цилиндров
Выездной фото отчет – ремонт резьбы в блоке цилиндров Камри 2.4 л.

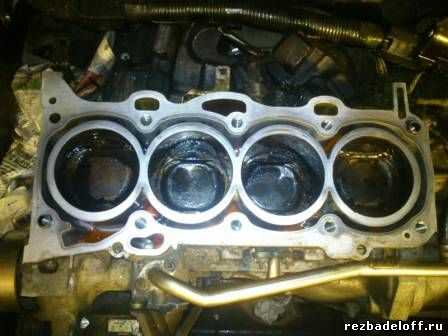

Блок цилиндров тойота камри. Ремонт двигателя 2az-fe 2.4 л.
“Обернем” блок в пленку…. Зачем нужна повсюду стружка….Главное это чистота.
Высверливание поврежденной резьбы в блоке цилиндров.
Резьбовая вставка Helicoil plus и метчик.
Нарезка резьбы в двигателе Тойота Камри.

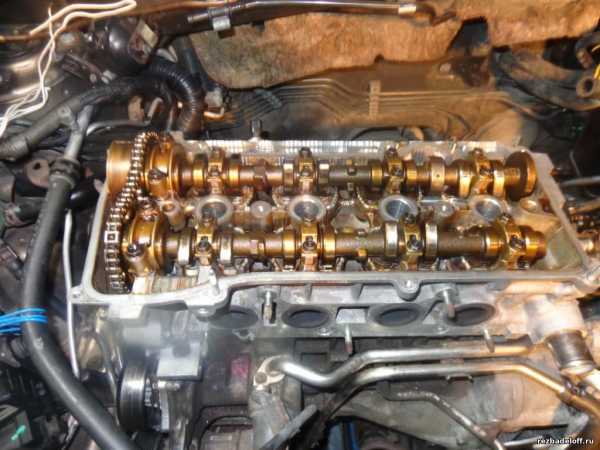

Установка головки блока после ремонта резьбы в блоке.
Ремонт резьбы в алюминиевом блоке цилиндров тойота камри 2 az-fe выполнено. Мастерская осуществляет ремонт сорванной резьбы в блоках автомобилей любой марки под “родные болты крепления” с выездом по Москве и области.
Как восстановить резьбу в алюминиевом блоке цилиндров видео
Возможно Вас заинтересует:
Демонтаж дизельных форсунок.
Снятие топливных форсунок CDI.
rezbadeloff.ru
Восстановить сорванную резьбу в блоке холодной сваркой: almazkayumov
Во время замены прокладки коллектора было обнаружено, что резьба в блоке цилиндров сорвана. Предоставляю отчет по попытке №1.Это был больше эксперимент, чем реальная надежда на успех. Берем шпильку, которая должна была вкрутиться в сорванную резьбу и берем подходящий по размеру болт.
Я взял новый болт потому что шпилька была вся в масле и резьба на ней была уже немного подорвана.
Обрабатываем растворителем место сорванной резьбы. Для этого я взял медицинский шприц и с его помощью облил растворителем отверстие в блоке.
Затем продул отверстие продувочным пистолетом (можно использовать любой насос) И так как расворитель не избавляет нас от жира, промыл отверстие обезжиривателем. Снова продул пистолетом.
Теперь берем холодную сварку (Осталась у меня после прошлых ремонтов), отрезаем необходимое количество, увлажняем пальцы и приступием к разминанию холодной сварки. В инструкции к материалу подробно описан процесс подготовки поверхности и как использовать материал.
Когда пластилин стал мягким и липким, тщательно вдавливая в резьбу намазал на болт.

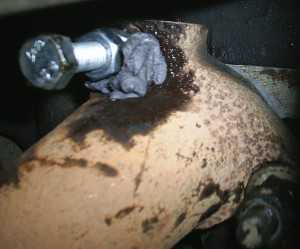

Вкручиваем в сорванную резьбу и не затягиваем сильно.
Вот и все, теперь остается только подождать время, указанное в инструкции. Я подождал сутки (я уже ездил на автомобиле, прогрев ускоряет реакцию).
Прошли сутки и я попробовал притянуть коллектор к блоку. Начал аккуратно притягивать гайкой коллектор к блоку. Не оказав практически никакого сопративления шпилька вышла из блока. Холодная сварка НЕ справилась с работой. По фото видно, что материал крепко сидел в резьбе и к подготовке поверхности здесь нет никаких претензий. Прочность самого материала оказалась недостаточной.
Проблема была решена другим способом.
Времени ушло около часа
almazkayumov.livejournal.com
восстановление резьбы | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации
Те, кто любит производить самостоятельный ремонт автомобиля, наверняка не раз сталкивались с сорванной резьбой. Например, на Golf IV слабым местами являются направляющие суппортов и пробки поддона. Если в первом случае первопричиной является криворукость исполнителей, то второй – яркий пример превышения рекомендуемого момента затяжки. И хорошо, когда есть возможность поправить ситуацию, просто рассверлив отверстие и нарезав резьбу бОльшего диаметра. Но бывают и такие случаи, когда это невозможно. Например, ролик натяжения ремня ГРМ на моторах с алюминиевыми блоками
Любой болт, выкручиваемый из алюминия, необходимо тщательно осматривать.
-при наличии на нём каких-либо посторонних материалов обязательно проверить резьбу в блоке
Если нет технической возможности вкручивать болт бОльшего диаметра, можно использовать специальные ввёртыши, «резьбу ремонтного размера»

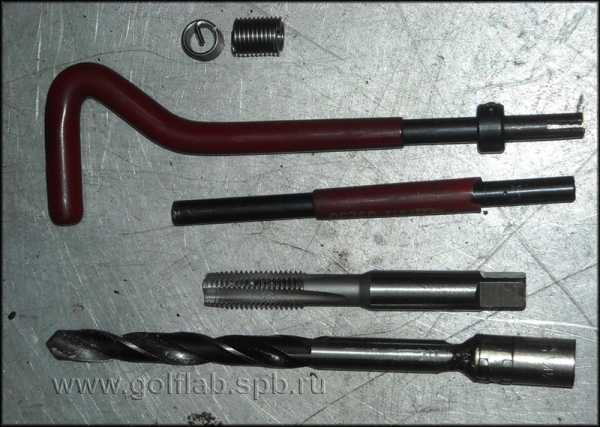

По сути – это стальные спиральки со специальным хвостиком. Я их видел в продаже на рынке запчастей. Для инсталляции желательно иметь такой набор
Но можно обойтись и поручными средствами.
Процедура ремонта выглядит так:
-открученный от правой опоры двигатель нужно приопустить, что бы было доступно посадочное место ролика

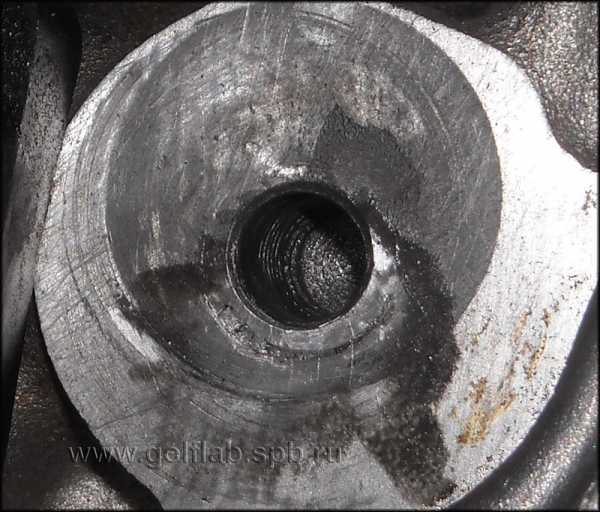

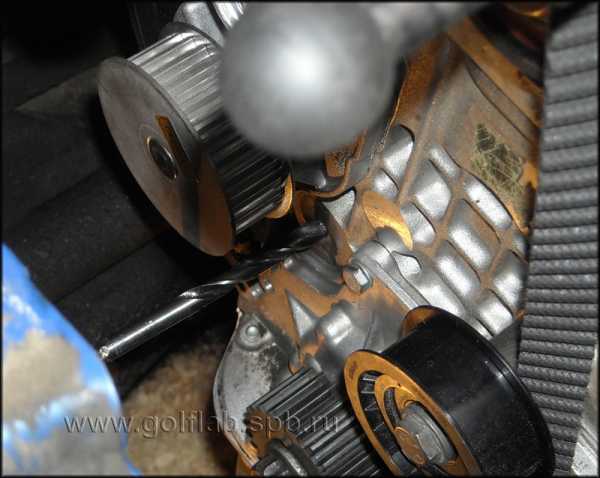

-сверлом диаметром 8,3 миллиметра нужно удалить старую резьбу. Главное в этом деле – глазомер и твёрдая рука. Для упрощения ориентации сначала можно вкрутить длинный болт и запомнить его положение в пространстве, что бы под таким же углом рассверливать
-дрелью лучше не пользоваться, вполне можно обойтись усилием рук.
-удалить стружку воздухом

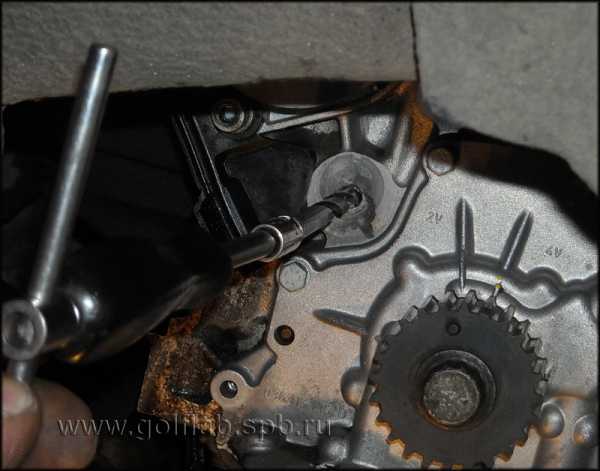

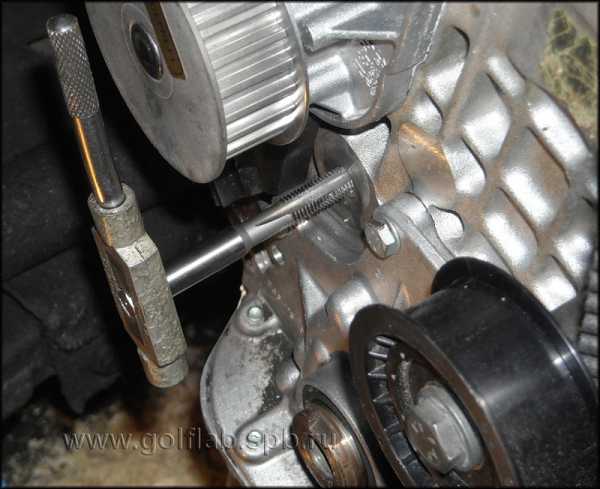

-берём стандартный метчик 8*1,25 и аккуратно нарезаем новую резьбу. Главное в этот момент – строгая перпендикулярность поверхности блока

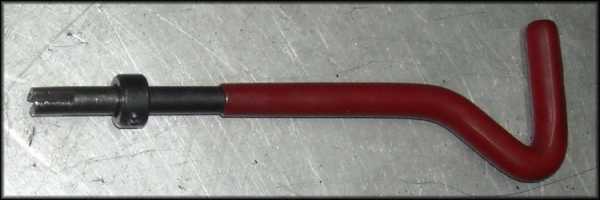

-снова удалить стружку. Теперь настаёт черёд специальной кочерги
-по сути это простая палка с кривой рукояткой, на конце которой прорезь и перемещаемый упор. Достаточно легко изготовить своими руками.

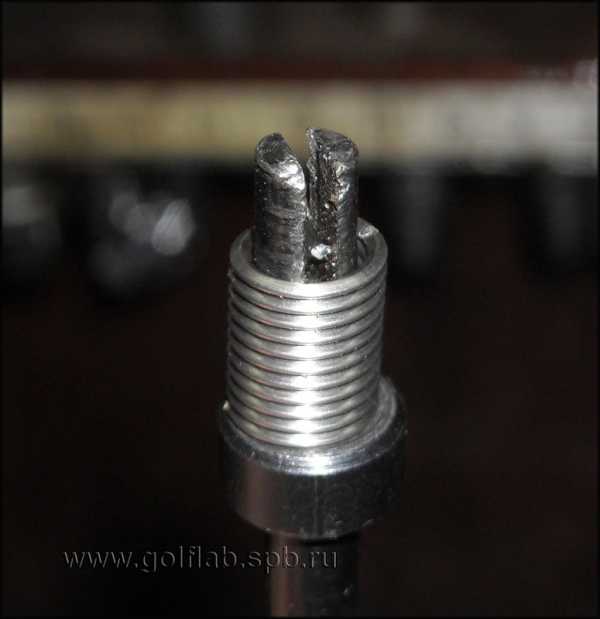

-надеваем пружинку на стержень, хвостиком в прорезь
-и аккуратно вкручиваем в блок

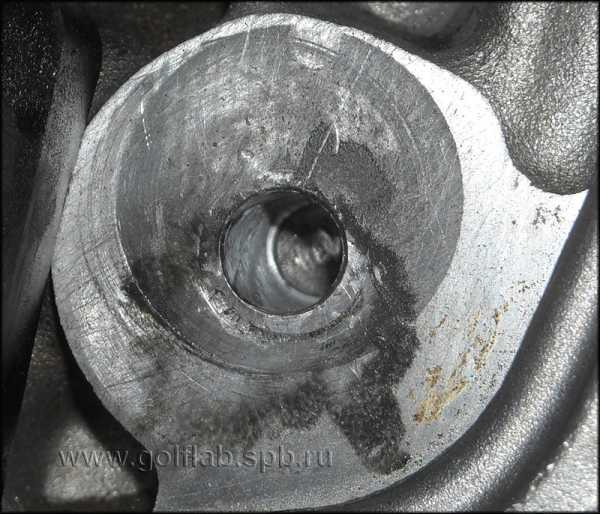

—результат почти идеальный
-но это ещё не всё, остался «хвостик»
-теперь настал черёд палочку-стучалочки
-её задача – отломить хвостик. Благодаря надпилу, он легко отламывается
-необходимо его извлечь из блока, что бы не создавал упора для болта. Для этой цели можно использовать тонкий пинцет или магнит

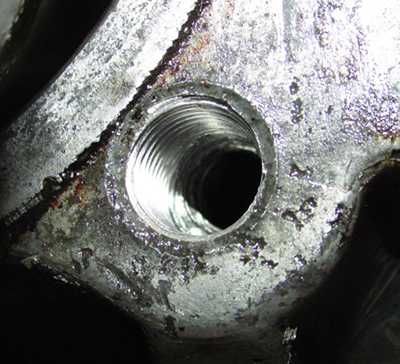

-и вот мы имеем восстановленную резьбу

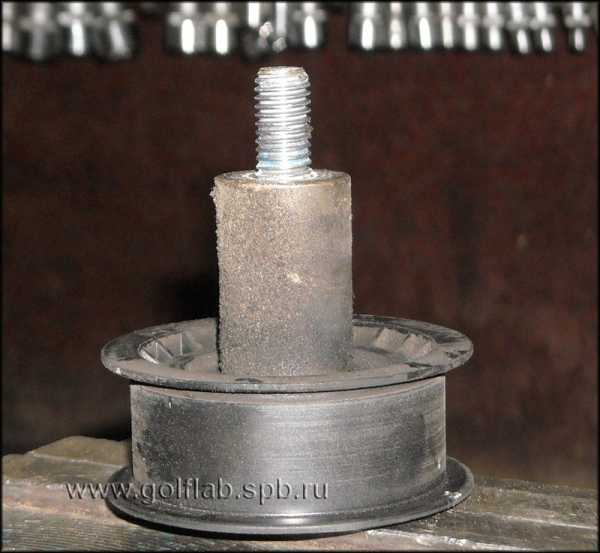

-вкручиваем ролик, затягиваем с необходимым усилием (в данном случае – строго 20 Nm), и забываем о досадной задержке.
удачи на дорогах!
remontvw.spb.ru
Как восстановить сорванную внутреннюю резьбу?
Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения. Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?
Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.
Как отремонтировать резьбовое отверстие с сохранением его прежнего диаметра?
В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.
Разработкой и изготовлением вставок занимаются многие известные производители. Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:
- система V-coil
- система Recoil
- система HeliCoil
Виды пружинных резьбовых вставок
Проволочные вставки для ремонта резьбовых отверстий имеют форму упругой спирали, витки которой формируют с внутренней стороны высокоточный ромбический профиль, который аналогичен профилю резьбы. Большинство продаваемых ввертышей имеют поводковый язычок, служащий для их ввинчивания в подготовленную приемную резьбу. После монтажа он легко отделяется по надрезу при помощи специального обламывателя.
Пружинные футорки имеют разное количество витков и соответственно разную длину, которая обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали. Выпускаются также специальные виды вставок, например, для свечной резьбы или кислородных датчиков. На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая, что позволяет получить надежную резьбу, устойчивую к износу, деформации и коррозии.
Замена поврежденной резьбы в четыре простых шага
Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.
Шаг 1 – Сверление
Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.
Шаг 2 – Формирование резьбы
В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.
Шаг 3 – Ввертывание вставки
Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.
Шаг 4 – Удаление установочного язычка
После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.
Преимущества применения ремонтных вставок
Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках. Это достигается за счет ее пружинных свойств и небольшой разницы в диаметре вставки и диаметре резьбы в отверстии. Вкрученная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.
Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.
Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.
Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».
Полезные советы 19.03.2018 11:03:39
