Все, что вам нужно знать о струбцинах для столярных работ

Добрый день, друзья!

Несомненно, один из самых полезных и часто используемых инструментов в столярной мастерской — это струбцины. Они используются для фиксации деталей практически во время любой столярной операции: при пилении, сверлении, шлифовке и само собой при склеивании. Конструктивно, струбцины чаще всего состоят из 2-х частей: основной рамы и подвижного элемента для зажима. Давайте разберемся, какие бывают виды струбцин, чем они отличаются друг от друга и на какие в первую очередь стоит обратить внимание начинающему мастеру.

1. G-образные (иногда говорят С-образные)


Имеют цельнолитое основание в форме буквы С. Благодаря этому отсутствует вероятность перекоса губок. На одной из губок установлен прижимной винт. Имеют довольно сильное усилие прижатия. Стоимость таких струбцин обычно не высока, но многие мастера их вовсе не используют: существенный минус — малая толщина зажимаемого изделия.

2. F-образные


Имеют металлическое основание, на котором расположены две губки: одна подвижная и одна неподвижная. Пожалуй самый распространенный и востребованный вид струбцин: простота конструкции, невысокая стоимость и широкие возможности в применении. Пожалуй единственный минус — необходимость задействовать обе руки при зажатии такой струбцины. Существует огромное многообразие фирм-изготовителей и вариаций этого типа струбцин.

Корпусные струбцины — разновидность F-образных. Отличаются большей площадью губок, что более удобно при работе и меньше риск повреждения заготовки.


Также существуют рычажные струбцины с храповым механизмом. «Трещотка» позволяет быстро стягивать и высвобождать деталь, но в тоже время не позволит чрезмерно сжать заготовку.


3. Быстрозажимные


Ключевое отличие от F-образных струбцин — наличие рычажного механизма, благодаря которому достаточно одной руки, чтобы зажать деталь такой струбциной. Второй рукой в этот момент можно придерживать заготовку. Также имеют пластиковые накладки на губки, которые снижают риск повредить деталь. Еще один плюс — могут работать на разжимание, достаточно поменять направление губок. Усилие не такой большое как на F-образных струбцинах, а стоимость обычно выше.

4. Трубные


Состоят из трубы и двух упоров, закрепленных на трубе. Смещаю подвижный упор можно получить струбцину нужной длины, что удобно. Обеспечивает большое усилие сжатия. Обычно из используют для склеивания крупных изделий а также для склеивания щитов.

5. Ленточные


Состоит из ленты и натягивающего приспособления. Довольно небольшое усилие затягивания. Зато широкая область применения — до очень больших изделий и изделий неправильной формы.

6. Угловые струбцины


Узкоспециальный тип струбцин. В основном используется для изготовления рамок.

7. Прищепки


Очень удобный тип зажима — легко пользоваться одной рукой. Обычно используют для закрепления детали на верстаке во время обработки. Неплохое усилие сжатия и низкая цена.

В заключении: опытные мастера советуют не экономить на струбцинах. Лучше сразу купить нормальную качественную модель. В итоге это выйдет дешевле, чем покупать некачественные несколько раз.

До новых встреч! Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!

Общайтесь и задавайте вопросы автору блога ВКонтакте!





www.strelnawood.ru

Как выбрать струбцину

Струбцина − довольно простой с виду столярный инструмент, но она широко используется во многих видах строительства или ремонта. Основная её функция заключается в зажиме одной или нескольких деталей и фиксации их продолжительное время.

Назначение и область применения

В качестве классического примера применения изделия можно представить как именно будет происходить склейка двух деревянных поверхностей. После нанесения клея необходимо тесное прижимание деталей в течение длительного время, вплоть до суток. Струбциной они фиксируются и находятся в таком положении весь необходимый срок.

Также струбцина является элементом конструкции многих слесарных или бытовых приспособлений. С помощью неё тиски крепятся к верстаку, а мясорубка к столешнице. Некоторые виды настольных ламп также имеют в своей конструкции эту нехитрую деталь.

Разновидности

Устройство столярной или слесарной струбцины достаточно просто. Она состоит из рамы, в которой может быть подвижная часть. С помощью нее раму можно «раздвигать» на необходимое расстояние. Таким образом можно регулировать расстояние между губками, добиваясь оптимального значения. Совсем простые механизмы имеют одну неподвижную раму, в зависимости от её размеров подбирается та, что подходит по критериям. Кстати приобрести струбцину вы можете по этой ссылке — airtools.pro.

Второй элемент − это прижимной механизм, с помощью которого происходит непосредственный зажим губок, между ними будет располагаться материал для фиксации. Поворотом винта можно регулировать необходимую степень сжатия.

По внешним признакам, что сказывается на области применения, струбцины можно разделить на три вида: G и F образные, очертаниями они будут напоминать эти буквы; а также автоматические.

  • G. Пожалуй, самая классическая форма изделия и самая простая. Очень удобна при работе с деревянными предметами, металлическими изделиями. Два бруска просто зажимаются подвижной частью с помощью винта или рычага. При покупке нужно проверить прижимной механизм и осмотреть раму на предмет сколов, так как она нередко бывает чугунной и может быть хрупкой.
  • F. Форма, напоминающая штангенциркуль. Одна часть рамы неподвижна, другая передвигается по «скользящему» принципу. Сжав между губками материал, нужно дожать его и зафиксировать прижимным механизмом. Преимущество этого типа в больших шаге и зёве зажима.
  • Автоматические. Они достаточно идентичны и схожи между собой. С помощью автоматического привода можно одной рукой добиться фиксации деталей.

Перед покупкой

В связи с тем, что струбцина довольно проста по своей конструкции, выбор её не вызовет никаких сложностей. Для начала надо определиться с необходимым рабочим ходом прижимной части, чтобы он удовлетворял требованиям. Проверить качество прибора, отсутствие трещин. Завернуть до упора поворотный механизм и посмотреть на плотность прилегания губок, также убедиться в их ровной структуре.

Всегда нужно помнить, что губки при сжатии могут оставить вмятины на мягкой поверхности. Поэтому проверяйте наличие прокладок, если они есть в комплекте. Если же нет, не беда, их всегда можно изготовить в домашних условиях из подручного материала. Необходимо помнить, что прокладки должны быть из более мягкого материала, чем зажимаемая деталь.

postroy-prosto.ru

Работа струбциной - примеры использования и применения | Своими руками

Реклама

Столяры часто говорят: струбцин много не бывает! Это начинаешь понимать особенно ясно, если нужно склеить два бруска, рамку или щит. Но помогут струбцины и в других работах.

Применение струбцин в столярных работах

1.Перечислять все случаи использования струбцин в столярном деле можно очень долго. Остановлюсь на самых обычных.

Чаще всего струбцины используют при склейке заготовок.

2.А ещё быстрозажимные струбцины незаменимы при обработке деталей. С их помощью легко стругать кромку сразу у нескольких заготовок. При этом производительность растёт — и качество тоже. Дело в том, что увеличение площади опоры рубанка уменьшает вероятность «завала» поверхности.

3.Без струбцин невозможен качественный и быстрый раскрой листовых деталей. Струбцины прижимают панель к столу, а диеновая пила перемещается вдоль направляющей.


Ссылка по теме: Как заточить сверло


Струбцина и плотницкие работы

Но струбцины могут быть полезны и плотнику. Мне, например, приходилось возводить крышу над брусовым домом без помощников. Точнее, в качестве помощников выступали струбцины. Работа началась с установки конькового бруса.

4. Стойка, на которой будет установлен коньковый брус, зафиксирована на стене. Окончательно она будет прибита гвоздями.

5.Промежуточная стойка, на которой два бруса стыкуются подлине. Брус предварительно зафиксирован между рамками струбцин.

6. Коньковый брус установлен.

7. Наличие бруса и устройство помоста значительно облегчили монтаж стропил — эту работу стало по силам выполнять одному!

8. Первый ригель занимает своё место на нужной высоте — струбцины фиксируют его перед окончательным креплением.

9. Благодаря струбцинам быстро установлены и остальные ригели.

10. Струбцины «при деле» и во время монтажа каркасов фронтонов.

11. Стропила установлены на балках, прибиты к ним и дополнительно связаны с балками накладками, которые станут и основой свеса. Эти накладки (их называют кобылками) установлены по шнуру, а фиксируют их перед креплением, конечно же, струбцинами.

12. Стропила уже стоят, но струбцины продолжают работать. Для устройства обрешётки и монтажа кровли понадобились леса, которые сооружались тоже не без помощи струбцин. Но вот уже и обрешётка готова, пора настилать мягкую черепицу, а струбцины всё ещё рано уносить: нужно ровно закрепить капельник.

Надо заметить, что в процессе описанной работы по возведению крыши струбцины заменили помощника, которому пришлось бы платить. Да в деревне принято еще и кормить обедом. А струбцины после работы достаточно отнести в мастерскую.


Читайте также: Токарный станок своими руками из дисковой пилы


Использование струбцин: фото

© Автор: Игорь Калинин. Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100%

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Склейка дерева своими руками (фиксация деталей) Хитроумные трюки для фиксации склейки...
  • Клинья вместо струбцин? Применение клиньев вместо струбцин -...
  • Всё о струбцинах – какие бывают и какие лучше для чего Какие бывают струбцины и как...
  • Модульная подставка для цветов своими руками (фото) Необычная модульная подставка для цветов...
  • Полезные советы и идеи для мастера – выпуск 39 Полезные народные советы для дома...
  • Самодельный культиватор своими руками ( чертежи) Как сделать культиватор своими рукамиКультиватор...
  • Кровать-подиум для матраса из дерева своими руками «Подиум» для матрасаВ ОДНУ ИЗ...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Струбцина столярная — studvesna73.ru

    Большой выбор профессиональных струбцин в нашем каталоге

    Струбцины – это специальные устройства с зажимным инструментом, которые предназначены для фиксации деталей при обработке и склеивании двух элементов одного изделия. С их помощью вы сможете закрепить предмет в нужном положении, значительно облегчив себе работу, а также достигните максимально качественного результата.

    Что касается разновидностей, данные приспособления делятся на F-образные и G-образные. Также различают струбцины по типу механизма.

    Основные типы столярных струбцин:

    1.Винтовые – применяются при фиксации труб, а также при работах с сантехникой;

    2.Монтажные струбцины – применяются при креплении различных элементов коммуникаций, в том числе и труб;

    3.Угловые – отлично подходят для удерживания при склеивании элементов рам, уголков;

    4.Ручные струбцины – с двумя рукоятками, при разведении которых зажимные части мгновенно разводятся. Это подходящее решение при работе с мелкими деталями, а также для удержания небольших предметов из мягких материалов;

    5.Быстрозажимные – модели для наиболее быстрой фиксации, обладающие своим рычажно-осевым механизмом.

    Перед тем, как купить струбцины, определитесь для каких видов работ будете их использовать.

    В зависимости от типа и фирмы производителя цены струбцин могут существенно отличаться.

    Купить столярные струбцины вы можете уже сейчас в магазине Калпа-Врикша. Мы предлагаем высококачественные струбцины в Москве, а также с доставкой по всей России.

    В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

    Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

    Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

    Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

    Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

    Вариант №1

    Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

    За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

    Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (о выборе хорошего клея читайте здесь ), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

    Вариант №2

    Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

    Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

    Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

    По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

    Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

    Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

    Разновидности и модификации

    Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

    Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

    • Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
    • Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

    Основные рекомендации и идеи даны. Хорошему хозяину этой «информации к размышлению» достаточно, чтобы принять решение, какая модель столярной струбцины ему более подойдет. А как именно ее сделать – понять несложно.

    Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

    Похожие статьи:

    Основные виды фрез для ручного фрезера в зависимости от назначения в деревообработке Как выбрать хорошую ножовку по дереву для дома — советы и обзор моделей Как правильно выбрать электрический рубанок для дома — важные параметры и советы Выбираем насадки на болгарку для обработки дерева — виды и характеристики Выбираем клей для фанеры на стяжку — виды, цены и рекомендации Как выбрать лак для дерева для внутренних работ без сильного запаха — виды и рекомендации

    В интернет магазине «ПрофиМаркет» вы можете оптом и в розницу купить струбцины для столярных работ. У нас в ассортименте представлены инструменты разных размеров, и вы можете выбрать модель на свое усмотрение.

    Струбцины столярные относятся к категории вспомогательного инструмента, основной целью которого является фиксация деталей в одном положении при выполнении работ. Для обеспечения прочной фиксации подвижного уса, на штанге есть специальные насечки, которые зацепляют подвижную губку. Инструмент оснащен специальной поворотной ручкой, которая непосредственно отвечает за фиксацию струбцин в определенном положении. Направляющие струбцин столярных изготовлены из профилированной стали, которая отличается прочностью и устойчивостью к деформации. В нашем интернет магазине можно купить струбцины для столярных и плотницких работ с заготовками разного размера.

    Типы струбцин столярных

    В нашем магазине вы можете оптом и в розницу приобрести струбцины столярные следующих типов:

    • F-образные. Конструкция таких приспособлений позволяет работать с разными по толщине заготовками. F-образные струбцины нередко приобретают оптом в столярные цеха, где изначально подразумеваются большие объемы работ.
    • G-образные. В таких инструментах нет люфтов губ. G-образные струбцины подходят для тех, кто не планирует работать с широким диапазоном толщины заготовок.
    • Быстрозажимные. Особенность таких приспособлений в том, что они подходят для использования в качестве распорки.
    • Клещеобразные. Конструкция таких моделей позволяет размещать заготовки под разными углами, а при нажатии на курок «тиски» моментально раскрываются.
    • Пистолетные. Приспособления пистолетного типа удобно использовать при столярных, слесарных и даже сварочных работ. Главное преимущество – возможность работать с заготовками разной толщины.
    • Угловые. Эти инструменты обычно используют для работы с такими изделиями, как оконные рамы, дверные коробки и т. д.

    Струбцины оптом: выгодные условия от «ПрофиМаркет»!

    В магазине «ПрофиМаркет» вы можете приобрести струбцины оптом на очень выгодных условиях. Мы гарантируем демократичные цены и безупречное качество всей продукции. Все вопросы вы можете задать нашим менеджерам, связавшись с ними по телефону.

    Все еще думаете? Звоните нам прямо сейчас!

    У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

    Столярные струбцины – общее описание

    Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

    Простейшая ручная струбцина состоит из основной рамы и подвижных элементов. которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

    Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

    Виды слесарных и столярных струбцин

    Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

    При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

    Разновидности струбцин

    Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

    F-образные струбцины

    Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев. который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

    Зажимы разделяются на два типа:

    1. Light duty (для легкого использования). Такие достаточно тонкие и узкие приспособления не очень много весят и не занимают много места.
    2. Heavy duty (для более тяжелых работ).

    F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно. так как приходиться держать их двумя руками и потом закручивать.

    Ленточные струбцины

    Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

    Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

    Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции. затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

    Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

    При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки. которые значительно расширят функционал зажима.

    Трубные струбцины

    Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

    Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам. которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

    Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

    Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

    G-образные струбцины

    Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

    G-образные струбцины должны быть обязательно хорошего качества. так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

    Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

    Разделяются приспособления и по виду материала изготовления:

    1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
    2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

    Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

    Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

    Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов. не забывая при этом правильно за ними ухаживать.

    • Автор: Александр Романович Чернышов

    Без струбцины не может обойтись никакой мастер. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

    Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

    Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

    Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

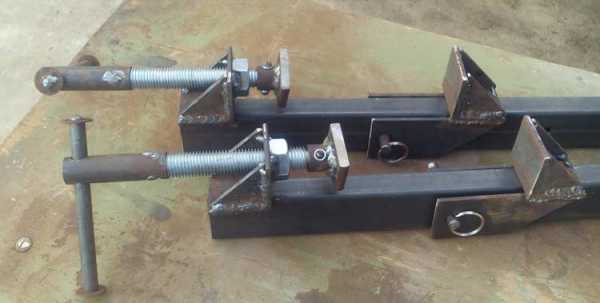

    Самодельная струбцина – разновидности и технологии изготовления

    Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

    Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

    Для изготовления понадобятся:

    • стальной уголок 40 мм, толщиной 3-4 мм;
    • стальные пластины шириной 40-50 мм;
    • шпильки с резьбой, желательно закаленные;
    • прутки для воротков;
    • гайки для червячного механизма;
    • сварочный аппарат;
    • дрель, метчики.

    Уголки привариваем к стальным пластинам строго под углом 90°.

    На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

    ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

    В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.

    С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

    Правильно собранная струбцина из металла позволяет надежно крепить стальные детали при сварочных работах, или деревянные при столярных. Конструкция настолько простая в изготовлении – что стала настоящим житом среди мастеров самодельщиков.

    Столярная вариант 1

    Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

    1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
    2. Мебельные гайки с фиксатором под дерево;

  • Стальные шпильки, не обязательно из дорогой закаленной стали;

  • Гайки — барашки с резьбой, соответствующей шпилькам;

  • Шайбы упорные, также можно использовать обычные, недорогие.
  • Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

    Шпильки вкручиваются в мебельные гайки, и контрятся. Схождение обеспечивается барашками, или обычными гайками с рожковым ключом (если требуется особо прочный захват).

    СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

    Столярная вариант 2

    Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

    Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

    Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

    Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы. На них, с помощью металлических тяг крепятся неподвижные упоры. Их можно перемещать на нужное расстояние, по ширине заготовок. Неподвижные упоры с червячным механизмом устанавливаются в торце брусков.

    Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

    Столярная вариант 3

    Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

    Принцип действия прост – необходим рычаг с эксцентриком на поворотном конце. Повернув его не определенный угол – получаем автоматический быстрый зажим. Общая высота регулируется шпилькой, закрепленной на верстаке.

    Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

    Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

    Трубная струбцина

    Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

    Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

    Фиксируются половинки струбцины традиционно для самодельных конструкций – при помощи шпилек с резьбой. Получается очень простая и эффективная конструкция.
    Как своими руками сделать струбцину смотрите видео. Подробное описание процесса изготовления.

    Поделиться с друзьями:

    studvesna73.ru

    Быстрозажимные струбцины, которые можно создать своими руками

    Очень важно, чтобы при обработке деталь была правильно и надолго зафиксирована. Поэтому так часто и требуются инструменты, которые в таких ситуациях будут помощниками и смогут решить эту проблему таким образом, чтобы при любой термической или механической обработке она оставалась в одном недвижимом положение, как это и нужно мастеру.

    Кстати, струбцина угловая как раз и является таким зажимом, который прекрасно подойдет и для того, чтобы зафиксировать деталь при обработке, так и для того, чтобы сжать несколько деталей в единое целое так, чтобы получилось крепкое склеивание.

    Принцип работы струбцины

    Если мастер решит выполнить какие-то работы из дерева или же из металла, то ему следует обработать деталь. Но сделать это качественно можно лишь только в том случае, если эту деталь очень крепко зафиксировать при помощи струбцины.

    Старые модели такого инструмента позволяли работать лишь только одной рукой, сейчас же появляются новые модели этого инструмента, который служит неотъемлемым помощником любого мастера, и они являются не только быстрозажимными, но и позволяющими работать с деталью уже двумя руками.

    Существует несколько типов таких струбцин:

    1. Рычажные.
    2. Винтовые.
    3. Монтажные.
    4. Угловая.
    5. Ручная.

    Охарактеризуем кратко каждый тип струбцин. Первый вид – это рычажные. Это означает, что в основе работы такого инструмента – помощника лежит не только осевая работа, но и еще работа рычагов. Часто в народе их еще называют зажимами, которые позволяют быстро фиксировать детали, предназначенные для обработки.

    Рычажные струбцины не требуют от мастера большой силы, для того чтобы ими что-то зажать стоит немного лишь приложить силу. А чтобы детали зажались крепко и больше уже не смогли сдвинуться, необходимо использовать рычаг, который как раз и выполнит всю работу за человека.

    Конструкция такой рычажной струбцины довольно проста, ее даже можно будет сделать и своими руками. Для этого потребуется основная рама и какой-то элемент, где как раз и может быть основной зажим. При помощи такого инструмента – помощника можно не только зажимать детали и делать их недвижными, но и рассчитывать силу зажима, что немаловажно, например, при склеивании.

    Остальные типы струбцин отличаются от первого вида и между собой тем, что у них разный механизм зажима. Многие такие виды инструмента – помощника можно сделать своими руками.

    Как правильно выбрать струбцину при покупке

    Выбрать такой инструмент, как струбцину несложно, просто необходимо знать несколько правил, которые как раз и смогут приобрести такой инструмент – помощник, которые станет для вас незаменимым при выполнении любого вида работы. Прежде всего, стоит обратить внимание на то, каков у вашего инструмента рабочий ход.

    Кроме того, стоит обратить внимание и на то, каково расстояние между элементами – зажимами. Чем больше показатели по этим двум пунктам, тем качественнее для вас будет этот инструмент. Это позволит использовать струбцины и для работы с деталями, как крупных размеров, так и мелких.

    Разновидности винтовой струбцины

    В таком инструменте – помощнике на первое место выдвигается уже не рычаг, а винт. Такую струбцину в народе еще называют и трубной, так как ее применяют для зажатия труб, которые обычно используются для сантехнических работ.

    Такой инструмент считается в слесарном деле очень крепким и надежным, так как выполнен из дюралюминия. Кстати, на таком инструменте еще выполнены и специальные отверстия для монтажа, чтобы удобно потом при работе любую деталь закрепить на верстак. Выполнить такой инструмент своими руками и в домашних условиях будет довольно сложно.

    Теперь несколько слов о струбцине монтажной, которая используется чаще всего при строительстве разнообразных объектов. Основное назначение такого инструмента — удерживать любые материалы для стройки, как, например, железобетонные плиты, чтобы они могли качественно обрабатываться.

    Такая струбцина считается самой надежной для работы, но если изучить ее конструкцию, то легко можно понять, что она проста. Глядя на чертеж, где отражаются ее составляющие элементы, можно легко собрать ее своими руками.

    Ручная струбцина имеет несколько вариантов:

    1. Кулачковые.
    2. Клиновые.
    3. Угловые.

    Существуют и другие варианты такого ручного инструмента – помощника. В народе такую струбцину называют пружинным зажимом. Это объясняется простой конструкции и таким же простым применением. Поэтому сделать такой инструмент-помощник своими руками можно легко.

    Инструкция для изготовления инструмента – помощника своими руками

    Чтобы изготовить струбцину, необходимо правильно пошагово выполнить те действия, которые описаны с инструкции. Для начала приобретаем те детали, которые необходимы для изготовления инструмента – помощника своими руками.

    Для изготовления струбцины потребуются следующие предметы: несколько шпилек с разной по диметру резьбой, гайки, которые подойдут по размеру, несколько дощечек, сделанных из фанеры, и пару реек.

    Вторым шагом для изготовления струбцины является создание основание. Сделать его также можно своими руками. Для этого стоит закрепить то, что у вас уже получилось, на столе. Затем берем брусья и, прикладывая к струбцину, просверливаем дырочки там, где они необходимы, чтобы крепче прижать к основанию стола.

    Третий шаг – это необходимо сделать зажим своими руками. Для этого потребуются те дощечки из фанеры, которые вы приготовили заранее. Вы должны прижать их к брускам, которые уже закреплены на струбцине, но так, чтобы они были подвижными.

    Вы должны понимать, что роль этих дощечках в том инструменте, который вы делаете своими руками, заключается в том, чтобы быть рычажками в струбцинах. Теперь используя шпильки и гайки, остается закрепить всю эту конструкцию, которую вы выполнили своими руками.

    Но используя такой инструмент — помощник, который вы выполнили своими руками, стоит понимать, что он не очень прочный и о надежности его сложно говорить. Но он прекрасно может подойти для выполнения многих домашних работ, если они не будут очень сложными.

    Оцените статью: Поделитесь с друзьями!

    stanok.guru

    Работа струбцинами

    Я профессиональный строитель с 25-летним стажем и довольно часто мне приходилось работать в одиночку. Поэтому не понаслышке знаю, как трудно бывает выполнить ту или иную операцию без дополнительной пары рук, которые и нужны-то буквально на минуту, чтобы просто поддержать, например, второй конец длинной доски. Однако найти толкового помощника всещабыло непросто, тем более на время или для выполнения разовых поручений.

    Именно по этой причине мне нередко приходится использовать в работе совсем не строительные инструменты — различные струбцины и зажимы, которые чаще можно увидеть в столярной мастерской, а не на стройплощадке. Со временем у меня накопилось довольно много различных приёмов и вариантов нетрадиционного использования струбцин, которые очень помогают мне в работе. О некоторых из них я сегодня и постараюсь рассказать. Во всяком случае, в том, что самые обычные столярные струбцины могут быть полезны не только при изготовлении кухонных шкафчиков, сомневаться не приходится.

    Переноска и перевозка листовых материалов большого формата

    Легковой автомобиль с багажником на крыше представляет собой эффективное средство для перевозки листов фанеры или гипсокартонных плит.

    G-образная струбцина, позволяет без посторонней помощи поднять стандартный лист фанеры вверх по приставной лестнице.

    F- зажимы со скользящим прихватом

    Для дополнительного освещения во время отделочных работ внутри помещения удобно использовать обычный настольный светильник, если закрепить его прямо над головой на потолочной балке. Для этого потребуется только пара брусков сечением 5×10 см, в которых надо предварительно просверлить два отверстия для трубчатой опорной ножки светильника.

    Чтобы временно перекрыть дверной проём до того момента, когда в него будет установлен дверной блок, потребуется только подходящий по размерам лист фанеры и пара F-образных струбцин. В листе фанеры надо просверлить два отверстия, сквозь которые должны свободно проходить продольные штанги струбцин.

    Струбцины в помощь каменщику

    Кусок полиэтиленовой плёнки, края которого подвёрнуты и закреплены парой струбци н, надёжно защитит оголовок только что выложенной кирпичной дымовой трубы даже от очень сильного дождя

    Обычная столярная струбцина поможет быстро и точно выставить и надёжно закрепить конец направляющего шнура для кладки очередного ряда кирпичей.

    F-обраэные струбцины позволят быстро установить опалубку для отливки бетонного карниза на кирпичной подпорной стенке или на столбиках кирпичного забора.

    Две струбцины облегчат спуск и позволят установить керамическую футеровку дымохода в дымовую трубу с необходимой точностью.

    Приспособления для хранения инструментов и материалов

    G-образная столярная струбцина может служить одновременно и обоймой для хранения набора гаечных ключей, и удобной ручкой для их переноски.

    Небольшая G-образная струбцина надёжно удержит «непокорный» конец свёрнутого в рулон тонкого алюминиевого или стального листа.

    F-образные струбцины с длинными направляющими штангами удобнее временно разместить на горизонтальных стяжках каркаса. Здесь они всегда будут на виду и никогда не потеряются.

    Приспособления для монтажа каркасов

    Точно отмерить длину доски рулеткой без посторонней помощи довольно трудно. Эту задачу упрощает обычный столярный угольник, закреплённый на одном конце заготовки быстро съемным зажимом, за выступ которого можно зацепить конец ленты рулетки.

    Алюминиевый уголок, временно прикреплённый к брусу обвязки, позволяет быстро выставить и закрепить концы всех балок перекрытия строго на одном уровне.

    Упор из короткого бруска, временно закреплённый на конце стропила, позволит быстро и точно установить его на место, даже если вы работаете в одиночку.

    Применение столярных зажимов при выполнении отделочных работ

    Небольшая струбцина и несколько подходящих по сечению коротких брусков поддержат один конец карнизной доски, в то время как другой её конец вы будете прибивать гвоздями,

    Пара прямоугольных кронштейнов, прикреплённых с помощью струбцин к нижней стороне полотна двери, надёжно удержат её в удобном положении во время врезки петель и замков.

    Изготовленная на скорую руку подставка из пары козелков и обрезков брусков поможет поддержать свободный конец длинной доски при распиловке её на короткие заготовки.

    mainstro.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
