Обратный клапан на вентиляцию: устройства на вытяжку воздуха

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? И это несмотря на смонтированную систему вентиляциии? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления, которое не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию — он решит возникшую проблему.

Все действия под силу будет выполнить своими руками. Но для этого необходимо знать конструктивные варианты исполнения таких устройств, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видеоролики с пошаговой инструкцией по монтажу и фото, наглядное демонстрирующие суть излагаемого материала.

Содержание статьи:

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома.

Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

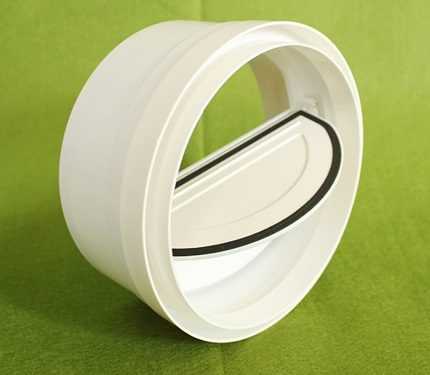

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

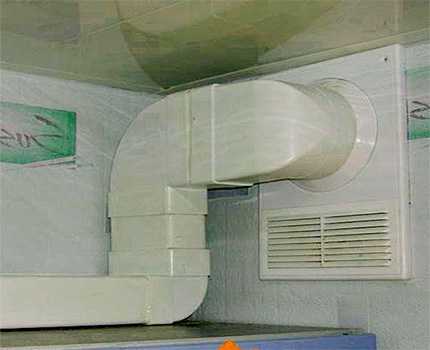

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

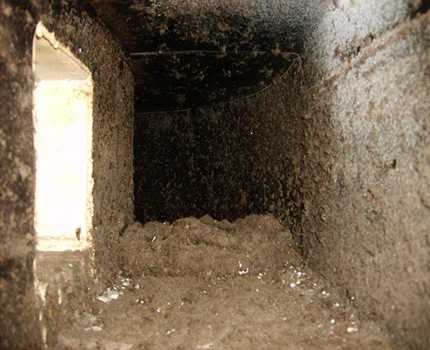

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха.

Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги.

При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха.

Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

• смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
• наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа «бабочка» снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии.

Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен.

Некоторые современные устройства типа «бабочка» могут быть отрегулированы по силе действия пружин.

Конструкцию типа «бабочка» с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

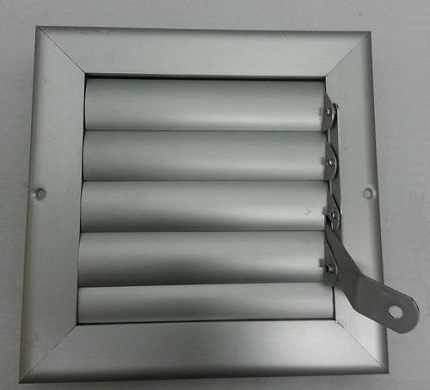

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции.

В продаже существуют решетки с обратным клапаном других конструктивных решений. Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах.

Поэтому, для уличной решетки лучше выбрать устройство с затвором типом «жалюзи».

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины.

Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами.

В этом случае, часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину. Особенное внимание нужно уделить следующим моментам:

• плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
• исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

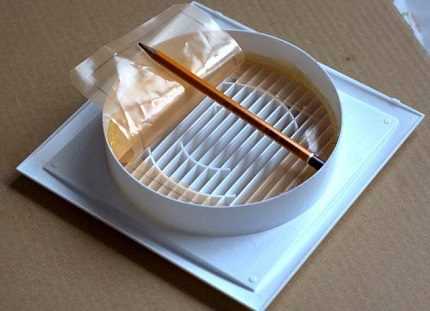

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия.

При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

1. На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
2. Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

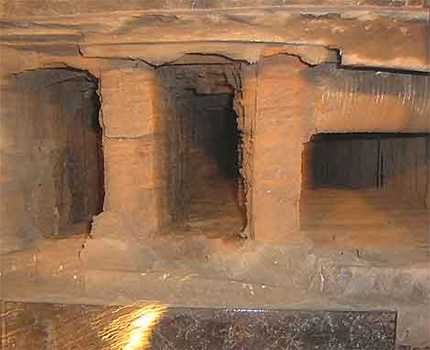

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов.

Также там часто обитают насекомые, птицы и грызуны.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений.

Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы.

В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

• монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
• приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку.

Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

• створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
• происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика.

Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений. Установить это приспособление под силу своими руками, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

sovet-ingenera.com

Обратный клапан и его применение

Обратный клапан применяют для придания внутренней среде требуемого направления, причем оно является единственным, что сделано с целью исключения возможности движения имеющейся среды в обратном направлении. Данный вид арматуры представлен в нескольких видах. Обратный клапан может быть поворотным и подъемным.

Для нефтебазовых и водозаборных приспособлений используется клапан с сеткой, его еще называют приемным. Установка данного вида арматуры всегда осуществляется в единственном направлении. Повышение чувствительности клапана к изменению потока среды возможно благодаря тому, что тарелка оснащена грузом или пружиной. Однако это может стать причиной потери напора, а также повышенного расхода энергии, которая требуется для перемещения внутренней среды трубопровода. В ряде случаев он обязан допускать циркуляцию теплоносителя естественным образом. В таких устройствах полное запирание происходит при обратном потоке, который выше расчетного. Однако циркуляция в данном случае не прекращается, так как в диске элемента имеется маленькое отверстие, которое и берет на себя ответственность за необходимое циркулирование среды внутри трубопровода.

Иногда обратный клапан применим в качестве невозвратно-запорной арматуры. Эта возможность реализована за счет того, что устройство снабжено шпинделем или иным элементом, позволяющим притиснуть тарелку к седлу, тем самым зафиксировав его. Подъемные клапаны намного проще в конструктивном плане, чем поворотные, однако при этом в надежности и герметичности они абсолютно идентичны. Недостаток этого типа устройств состоит в том, что при работе в загрязненной среде иногда случается заедание затвора. Подъемные обратные клапаны используются для относительно небольших диаметров прохода и чистых сред. В прочих случаях вполне целесообразно использовать поворотный тип.

Обратный клапан вентиляции предназначается для перекрытия сечения воздуховода в автоматическом режиме при отключении вентилятора. Принцип действия данных устройств – гравитационный. Створки клапанов открываются под влиянием потока воздуха, а при прекращении его подачи возвращаются в первозданное положение также в автоматическом режиме. Подобный принцип действия служит ограничением для применения этого вида: на горизонтальном участке он должен быть обязательно установлен при четком ориентировании «верх-низ» устройства, а на вертикальном его применяют только в случае направления потока вверх. К этому виду арматуры не принято предъявлять требований по герметичности.

В других сферах тоже применим обратный клапан. Канализация использует его для перекрытия движения потока в обратном направлении в случае засорения труб разнообразными стоками. Разные виды устройств предназначены для разных типов труб, это позволяет добиться необходимого эффекта в каждой конкретной ситуации.

Производят обратные клапаны из разных материалов. Конкретный тип подбирается исходя из того, с каким видом труб он стыкуется.

fb.ru

воздушные изделия и другие, инструкция как установить, видео и фото

Эта статья написана для людей, у которых есть постоянная проблема с канализацией, а также для владельцев частных домов, где грунтовые воды слишком близко подходят к поверхности и подтапливают сточную систему. Зачастую от большинства аварийных ситуаций связанных с засорами может спасти обратный клапан для канализации. Далее я подробно расскажу, какими бывают эти клапана, где и как устанавливать их своими руками.

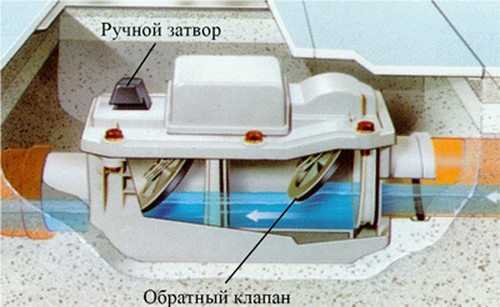

Жидкостный клапан на канализационном выводе из квартиры.

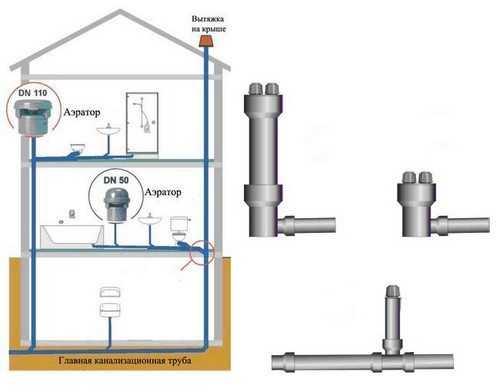

Обратный канализационный клапан может быть жидкостный и аэрационный. Несмотря на схожее название это две совершенно разные конструкции и задачи у них разные. Дабы у вас не возникало путаницы, сначала я расскажу о традиционных жидкостных клапанах, а потом уже перейдем к воздушным.

Зачем нужен обратный клапан для сточной системы

Вначале пару слов о том, зачем вообще ставится жидкостный обратный клапан на канализацию.

Большинство канализаций в наших домах представляют собой жидкостную самотечную систему закрытого типа. Мы все пользуемся сантехникой, и все отходы сливаются в канализацию. Естественно, стоит одному из секторов этой системы забиться, как закрытая система начнет наполняться от точки засора и выше.

Принцип действия разных видов затворов на канализацию.

Так вот этот клапан не даст поднимающимся стокам проникнуть обратно, отсюда и название.

В результате в вашем унитазе, раковине или ванной не начнет бить гейзер зловонной жидкости:

• Такие запорные устройства востребованы у жителей первого этажа в многоквартирных домах, особенно в домах старой постройки. До второго этажа система редко наполняется, как правило, под большим весом воды засор проталкивается дальше или вообще пробивается;
• В частных домах их ставят на основной вывод канализации, если есть опасность подтопления септика грунтовыми водами в межсезонье;
• Также мне приходилось ставить такие клапана на выводные трубы внутри центрального резервуара дренажной системы и ливневой канализации. Причина везде одна — защита от обратного хода жидкости.

Запорная арматура на трубе дренажного колодца.

В многоквартирных домах есть еще один существенный повод для установки подобного оборудования. Не секрет, что в городской канализации есть крысы и были случаи, когда в голодный год эти грызуны по стояку добирались даже до пятого этажа и забирались в квартиры. А через такой клапан крыса не пролезет.

Реальная опасность попадания крыс в дом.

Виды и принцип действия запорных конструкций

Что касается принципа действия, то он во всех конструкциях одинаковый. Внутри механизма стоит какое-то запорное устройство, которое пропускает жидкость только в одном направлении. Стоит направлению движения жидкости измениться, как это устройство перекрывает систему.

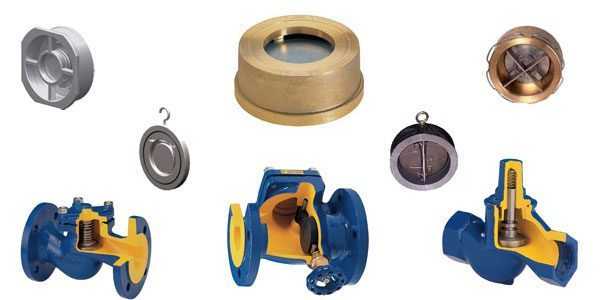

А вот модели бывают разные. В частности существуют межфланцевые, подъемные, поворотные и шаровые клапана.

Межфланцевые конструкции

Межфланцевые конструкции это самый компактный и как следствие один из самых дешевых видов среди обратных клапанов. Как можно понять из названия, они вставляются между соединительными фланцами в трубопроводе.

С одной стороны малые габариты являются существенным плюсом, ведь в наших городских квартирах места не много. А с другой стороны, если такая запорная втулка выйдет из строя, вам придется разбирать часть системы чтобы ее отремонтировать или заменить.

Два вида межфланцевых запоров.

Межфланцевые клапана бывают двух видов, но качество, надежность и цена больше зависят от производителя, нежели от вида конструкции:

1. В дисковых изделиях проходное отверстие перекрывается цельной круглой заслонкой, которая подвешена в верхней части конструкции. Чаще всего диск перекрывает отверстие собственным весом, без всяких пружин. Здесь при монтаже главное не перепутать верх и низ, иначе мембрана будет постоянно открытой;
2. Двустворчатые конструкции оборудованы поперечным штоком, на котором и базируются две створки. Такие запоры удерживаются при помощи пружин.

Из собственного опыта могу сказать, что двустворчатые межфланцевые клапана лучше ставить на чистую воду, к примеру, в систему дренажа, потому как центральный шток может стать причиной засора.

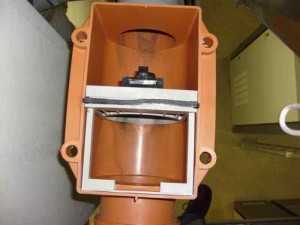

Подъемные конструкции

Сама заслонка в подъемных конструкциях закреплена на вертикальном штоке и зафиксирована пружиной. Это удобно с той стороны, что вы в любую минуту можете разобрать клапан и сделать ревизию.

Схема подъемной конструкции.

Но жидкость здесь движется не по прямой, а как бы зигзагом, такая сложная траектория часто становится причиной засора. Хотя в частных домах и городских квартирах из-за своих солидных габаритов и веса такие изделия ставятся крайне редко.

Поворотные или лепестковые конструкции

Поворотные или как их еще называют лепестковые клапана, довольно распространенная и весьма надежная система. Их устройство отчасти напоминает дисковые межфланцевые конструкции.

Если объяснять просто, то в них установлена дверца, которая открывается по необходимости. Солидным плюсом является наличие ревизионного окна.

Лепестковые конструкции также бывают двух видов: жесткие и мягкие.

Схема поворотной конструкции.

1. Простые или жесткие клапана можно устанавливать только на системах с малым объемом стоков. Это вызвано тем, что при больших объемах момент закрытия мембраны вызывает гидроудар в системе. Хотя для нас главное, что в частных домах и городских квартирах их ставить разрешено;
2. В безударных или мягких клапанах лепесток закрывается плавно и гидроудара не происходит. Это как двери с доводчиком.

Шаровая система

Скажу вам честно, шаровый обратный клапан для бытового использования это едва ли не самый лучший выход из положения. В виду своей простоты такие приборы очень редко выходят из строя, там попросту ломаться нечему.

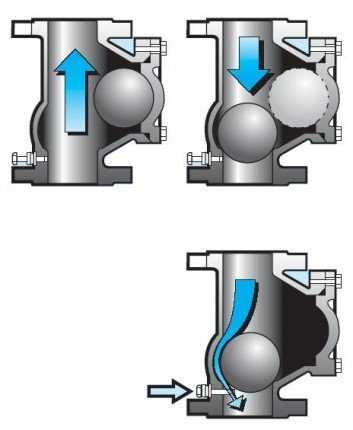

Схема работы шаровой конструкции.

В рабочей камере заложен шар с диаметром, чуть превышающим диаметр основной трубы. При движении жидкости в одну сторону она огибает или отодвигает в сторону шар и спокойно проходит, но стоит направлению измениться, шар перекрывает седловину и движение застопоривается.

Во всех этих системах существуют модели, в которых можно принудительно, по своему желанию, закрыть заслонку клапана. Так вот при выборе лучше отдать предпочтение именно таким моделям. Эта функция удобна когда, к примеру, уезжаете в отпуск, закрыли и можете быть уверены, что все в порядке.

Для того чтобы вам легче было сориентироваться я собрал в таблице 4 наиболее популярные сейчас модели. Конечно существует и множество других моделей, но эти производители на практике доказали качество своего товара.

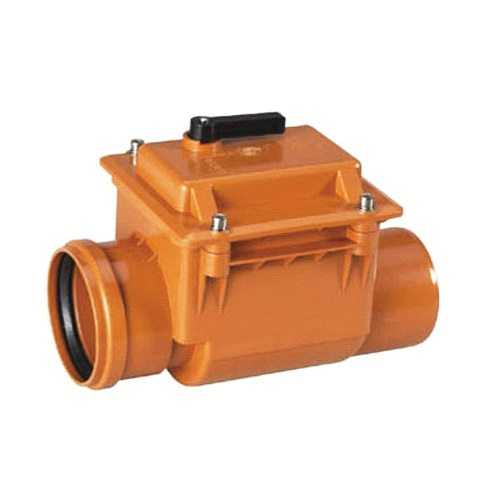

Английский фланцевый запор McAlpine ARB1.

Популярные модели жидкостных канализационных клапанов
Маркировка	Производитель	Сечение трубы	Цена
McAlpine ARB1	Англия	90 – 110 мм	1200руб

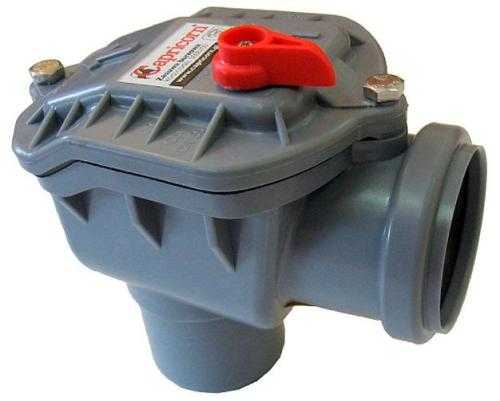

Capricorn	Польша	110 мм	2800руб
Pestan	Сербия	110 мм	2988руб
НПВХ-Д110	Россия	110 мм	2400руб

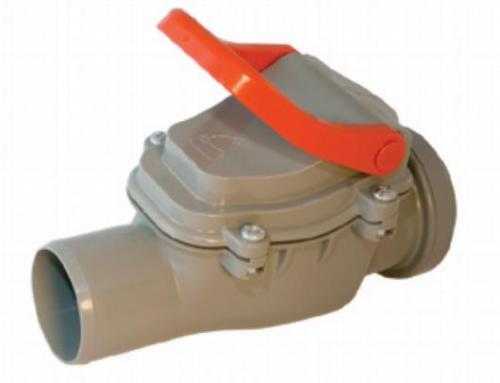

Запорная арматура НПВХ-Д110 от отечественных производителей.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

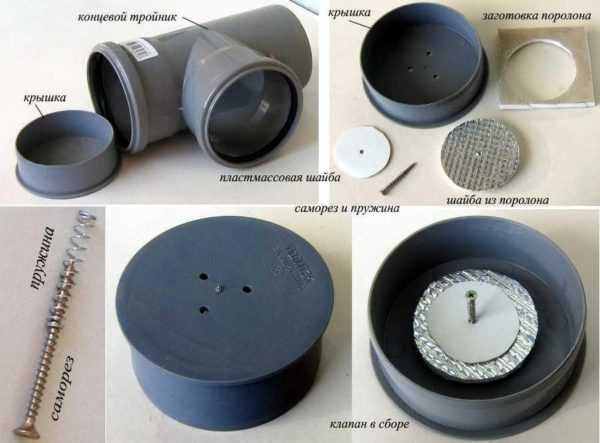

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Кстати есть клапана, которые предназначены для горизонтального монтажа, для вертикального монтажа и универсальные конструкции.

Принцип работы вертикальной мембранной конструкции.

4. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
5. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Не забудьте, что канализационная система со всеми ее частями собирается без использования какой-либо смазки. Здесь вполне достаточно резиновых прокладок, хотя если вы опасаетесь за герметичность, можете дополнительно смазать эти прокладки силиконом и все.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Обратные клапана бывают металлическими (сталь, бронза или чугун) и пластиковыми. Так вот для частных домов и городских квартир лучше использовать пластик. Такая арматура легче, меньше, а главное дешевле.

Варианты металлической запорной арматуры.

Установка воздушного клапана в канализационной системе

На любую канализационную систему высотой от 2 этажей и более по правилам устанавливается вентиляционный вывод на крышу. В документах такой вывод именуют фановой трубой.

Пластиковый вентиляционный клапан.

Смысл монтажа такой трубы вот в чем: в закрытой системе давление постоянно колеблется и если ее сделать полностью герметичной, то во время массового спуска воды гидрозатворы в сантехнике на верхних этажах будет просто срывать, высасывать по принципу насоса.

А при срыве гидрозатвора канализационные газы начнут свободно поступать в жилые помещения и нестерпимая вонь — это самое малое, чем может грозить такой срыв.

Но монтаж этой вентиляции сопряжен еще с целым рядом трудностей. В частном доме трубу нужно выводить в строго определенном месте, обеспечивать герметичное соединение с кровельным пирогом и как-то крепить.

Принцип действия заводской конструкции.

В городских многоэтажках многие хозяева квартир на верхних этажах просто желают убрать фановую трубу, чтобы не портила интерьер. Так вот, обратный воздушный клапан как раз и служит для нормализации давления в системе при отсутствии фановой трубы.

Конструкций существует несколько, такой клапан можно даже сделать своими руками, но принцип действия практически везде один:

• Когда давление в помещении и в системе одинаковое, мембрана находится в закрытом состоянии;
• Но если давление падает, мембрана приоткрывается, в систему заходит воздух и снова нормализует давление.

Изготовление аэрационного клапана из заглушки на трубу.

Воздушный клапан для канализации установить еще проще, чем жидкостный. Он монтируется в верхней точке и должен быть выше крайнего горизонтального отвода минимум на 300 мм.

На практике это выглядит примерно так: на стояк или на отвод от стояка устанавливается тройник, а сверху в этот тройник вставляется либо сам обратный воздушный клапан, либо патрубок с клапаном. Конструкции как обычно стыкуются через резиновые прокладки и герметизируются силиконом.

Установить обратный воздушный клапан просто. Но здесь есть одно единственное условие: воздушный клапан для канализации нельзя монтировать в холодных помещениях, постоянная температура должна быть выше нуля.

Схема комбинированной канализационной вентиляции.

Вывод

Прочитав этот материал, вам легче будет выбрать и самостоятельно установить воздушный или жидкостный обратный клапан для канализации. Главные моменты процесса наглядно показаны на фото и видео в этой статье, а если что-нибудь осталось не выясненным, пишите в комментарии, постараюсь помочь.

Установка воздушного клапана в частном доме.

kanalizaciya-expert.ru

Обратный клапан-назначение,устройство и принцип работы

Назначение обратного клапана

Обратный клапан предназначен для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.

Назначение обратного клапана

Обратный клапан предназначен для свободного пропускания потока рабочей жидкости в одном направлении и перекрывания его в обратном направлении. В качестве запирающего элемента в этих клапанах используется шариковый или конусный затвор, взаимодействующий с седлом, так что утечка жидкости отсутствует.

Устройство обратного клапана

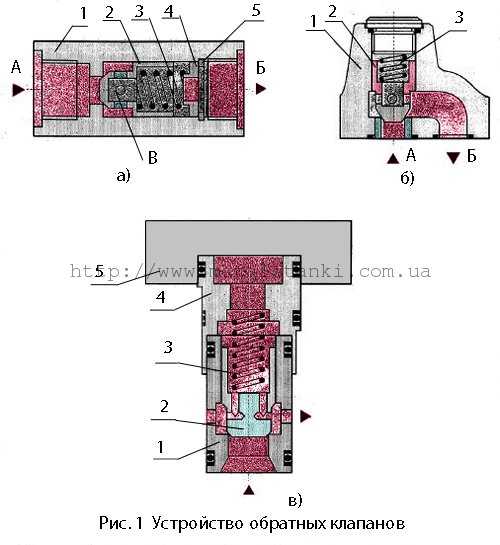

Устройство обратных клапанов показано на (рис.1).

У линейного обратного клапана (рис.1 а) в корпусе 1 имеющем шестигранную форму, размещаются затвор 2, пружина 3, опорная шайба 4 и стопорное кольцо 5. При подводе жидкости к присоединительному отверстию “А” она отжимает затвор http://www.promarmatura.ua/zatvory-diskovye от седла и через щель, образованную затвором и кромкой расточки в корпусе, и радиальные сверления “В” и центральную расточку в теле затвора поступает к выходному отверстию “Б”. При подводе жидкости к отверстию “Б” поток оказывается запертым.

Устройство обратного клапана стыкового исполнения (рис.1 б) отводящий клапан выполнен под углом 90 градусов к оси затвора, и оба присоединительных отверстия выведены на нижнюю монтажную плоскость.

Клапан встраиваемого исполнения(рис.1 в) содержит гильзу 1, затвор 2, пружину 3, переходную втулку 4 и фланец 5. Гильза и втулка размещаются в гнезде, которое выполняется в той корпусной детали, куда клапан должен быть встроен. Уплотнение по наружной поверхности гильзы и втулки осуществляется с помощью резиновых колец круглого сечения и защитных шайб выполненных из пластмассы.

Работа обратного клапана

Работа обратного клапана заключается в следующем, при подводе жидкости к отверстию “А” затвор клапана приподнимается над седлом, преодолевая усилие возвратной пружины. Перепад давления жидкости на клапане зависит от расхода жидкости через него, а давление, при котором клапан открывается, припуская через себя минимальный расход, зависит только от усилия пружины и составляет от 0,05 до 0,3 мПа (от 0,5 до 3 кгс/см²).

www.metalstanki.com.ua

Обратный клапан – это… Что такое Обратный клапан?

Типичные обратные затворы.

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, перекрывающего поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными^[1][2].

Принцип действия

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположный он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим^[1].

Конструктивные типы

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами^[3], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъема золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.

Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.^[1]

Обратный затвор

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами^[3]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на^[2]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах^[1].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двустворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановах насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

• исполнение с пластиковой футеровкой: для питьевой воды и морской воды
• исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора^[1][2][4].

Материалы

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

Примечания

1. ↑ ^{1 2 3 4 5 6} Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
2. ↑ ^{1 2 3 4} Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
3. ↑ ^{1 2} В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
4. ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

См. также

dic.academic.ru

инструкция установки своими руками и виды (фото)

Система канализации считается полностью укомплектованной, если в ее составе имеются все компонент, включая обратный клапан для канализации. Смысл его назначения прост – обычное устройство канализации предусматривает отвод нечистот канализации непосредственно за пределы помещения. Назначение вышеупомянутого компонента заключается в том, чтобы предусмотреть возвращение водных масс обратно. Такое нередко бывает вследствие засоров, однако при помощи клапана этой ситуации удастся избежать.

Содержание статьи

• 1 Типы засоров
• 2 Зоны
• 3 Классификации
• 4 Принцип действия
• 5 Возможные размеры
• 6 Условия монтажа для внешнего и внутреннего отвода
• 7 Обратный затвор

Типы засоров

Поскольку обратный клапан для канализации служит в качестве блокиратора вод сточных в трубопроводе в том случае, если началось их обратное движение, рассмотрим несколько видов засоров. По сути своей из-за засора новая порция вод не может продолжить движение дальше, в результате чего происходит ее отток обратно. Виды засоров:

• Канализационный локальный. Речь идет о заторе в трубе непосредственно в пределах жилья. Может быть и такое, что местом скопления масс является стояк, точнее его начало, расположенное в черте собственного дома. В любом случае застрявшие нечистоты устремятся непосредственно к тем сантехническим приборам, через слив которых попали в стояк. Канализационный глобальный. В этом случае засор расположен вне пределов помещения или даже дома. Тут главным местом скопления масс является непосредственно общий стояк или дальнейший трубопровод. Поток, направленный обратно, независимо от диаметра труб в мм, как правило, выходит через ближайшую доступную точку. Обычно – это унитаз.

Главным элементом конструкции стока вод, позволяющим устранить такие явления, является специальный клапан для канализации, называемый обратным.

Зоны

В целях правильной его работы канализационный клапан обратного действия должен быть разделен на определенные зоны:

• Часть приемная. Расположена до специального ограничителя. При помощи нее, при условии совпадения диаметров в мм, происходит крепление конструкции к канализационной трубе.
• Механизм ограничительный. Посредством него осуществляется беспрепятственный проход масс, а также предупреждается обратный отток.
• Ревизионный люк, представляющий собой ограничительный механизм. Закрытие ограничения может быть ручным и автоматическим.
• Выводная часть, прикрепляется к общему продолжению канализационной системы. Тут аналогичной является необходимость точного совпадения диаметра труб и конструкции клапана в мм, 50 или 110.

Классификации

Выделим пару видов классификаций, по которым может делиться обратный клапан для канализации.

В зависимости от типа монтажа:

• Вертикальный;
• Горизонтальный.

В зависимости от наличия отличий в работе, а также в конструкции ограничителя:

• Механизм шаровой. Это шар, который изготавливается из резины, либо чугуна, покрытого вулканизацией.
• Шторка. Тут в виде запорной части используется специальная шторка.

Принцип действия

Канализационный клапан обратного действия работает по принципу воздействия на механизм заслонки давления, создаваемого обратным потоком сточных масс. Примерные фото действия представлены на различных сайтах интернета, посвященных соответствующей тематике. При этом не столь существенным является, расположен ли стояк вертикально или горизонтально, поскольку принцип действия клапанов различного вида является идентичным.

Под действием напора сточных вод заслонка принимает горизонтальное положение, не препятствуя их дальнейшему движению. После того, как давление спадает, заслонка принимает прежнее положение, однако с обратной стороны открываться не может. Даже если обратный ход по трубе 110 или 50 мм будет осуществляться под сильным давлением, заслонка не может быть открыта.

Возможные размеры

Размеры клапанов, как уже было сказано, будут напрямую зависеть от диаметра труб, к которым они крепятся. В связи с этим установка обратного клапана на канализацию может подразделяться на:

• Внутренняя канализация. Чаще всего тут применяются пластиковые трубы, простые в монтаже. Если речь идет непосредственно об установке клапана диаметром в 110 мм. Фановые трубы или стояки используется клапан большего диаметра, примерно 160 или 200 мм. Очень распространенными являются клапаны диаметром 50 мм из-за того, что трубы внутренней канализации, как правило, имеют аналогичный диаметр 50.
• Внешняя канализация, которая имеет выход непосредственно в стояк и далее в трубопровод. Здесь диаметр труб существенно больше (до 300 миллиметров), а напор давления выше. Трубы наружной канализации более надежны, чем внутренней, не требует столь частой очистки.

Условия монтажа для внешнего и внутреннего отвода

Примечательно, что монтаж клапанов может происходить по-разному, в зависимости от вида канализации. Судя по фото в инструкциях, предлагаемых производителями, клапаны должны строго соответствовать по своему диаметру условиям и правилу монтирования сливных систем. Цена вопроса клапана может варьироваться в зависимости от его возможностей и размеров.

При монтаже внутренней сливной системы необходимо учитывать:

• Соответствие диаметров клапана и водопровода. Только это позволит получить высший уровень герметичности.
• Простота монтажа, а также демонтажа. Это позволит легко и просто заменить один из элементов конструкции в случае его поломки.
• Наличие ревизионного люка, а также принудительное закрытие клапана, ведущего в стояк.
• Ни в коем случае нельзя допускать самостоятельное производство и монтирование клапана. Этим должен заниматься только специалист, цена на услуги которого не столь высока.

При монтаже внешней сливной системы необходимо учитывать:

• Надежную механическую прочность клапана, поскольку на него будет оказывать давление грунт.
• Надежное и герметичное соединение с остальными ветвями, куда входит общий стояк и трубопровод.
• Все элементы сливной системы должны быть устойчивыми к воздействию агрессивных сред.
• Доступ к обратным клапанам, местом расположения которых может быть даже стояк, несколько ограничен. Соответственно, профилактика и ремонт этого элемента требует большого количества времени.

Обратный затвор

Нередко в жилых домах в качестве блокиратора обратного тока нечистот выступает так называемый обратный затвор. Цена на него является приемлемой, а принцип действия схож с клапаном со шторкой.  Главными элементами, обеспечивающими его действие, являются датчики давления и движения жидкости. Запор трубопровода заслонкой происходит автоматически.

Подводя итоги, можно отметить, что устройство канализационной системы не представляется возможным без использования обратного клапана. В противном случае наличие засора может стать причиной возврата сточных вод в сливные отверстия сантехники.

tavannaya.ru
