Закрепление арматуры в бетоне, кирпиче и древесине.Как надежно и быстро зацементировать в стене нужные детали.
При обустройстве дома различными охранными устройствами (решетки на окна и т.п.) необходимо надежно закрепить арматуру в бетоне, кирпиче и дереве.
Известно, что новый и старый бетон надежно не скрепляются. В этом случае пользуются так называемыми полимербетоны.
Наиболее известен состав полимербетона такой: смесь песка и цемента марки 300 и выше замешивают на жидком растворе клея ПВА.
Рассмотрим вариант крепления в бетонном (кирпичной) стене элемента навески дверей (решетки). В нужном месте сверлят отверстие. Очищают его и внутреннюю поверхность грунтуют жидким раствором того клея, на котором изготовлен полимербетон. Затем в отверстие вводят порцию бетона и помещают элемент навески дверей. При закреплении болтов, шпилек и т.п. ту их часть, что будет бетонироваться, сгибают. Таким образом они надежнее фиксируются.
В древесине арматуру устанавливают на эпоксидных шпатлевках.
Как надежно и быстро зацементировать в стене нужные детали.
Надежно и быстро зацементировать в стене какую-нибудь деталь (шпильку, гак и т.п.) можно с помощью отрезка трубы.
Сначала отверстие следует промыть, чтобы избавиться от крошки и пыли. Опустив трубку в раствор (по консистенции НЕ густой сметаны), наберите необходимое его количество. Вставьте трубку в отверстие до упора. Выталкивайте раствор стержнем подходящего диаметра и одновременно вытягивайте трубку. Раствор заполнит отверстие плотно, без воздушных пузырей и не успеет частично затвердеть, как это бывает при заполнении порциями.
После деталь углубив на нужную глубину.
mainstro.ru

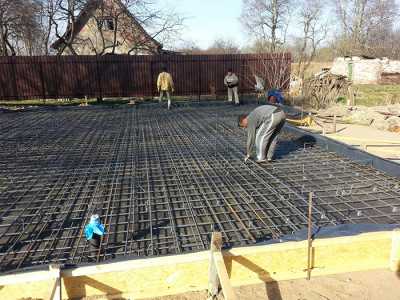

Делаем армирование фундамента по советам опытных строителей
Профессиональное армирование фундамента позволяет исключить возможную просадку конструкции и упрочняет бетон на 400% по сравнению с простым заливанием. Сейчас мы рассмотрим, как правильно расшить опалубку арматурой, каким образом прикрепить арматуру между собой и как выбрать лучшую схему расшивки.

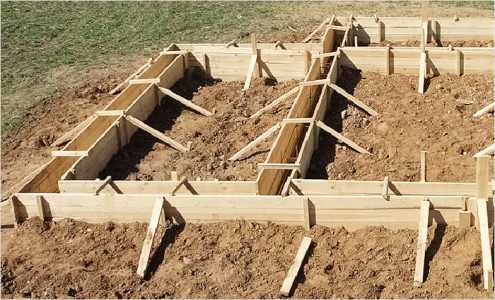

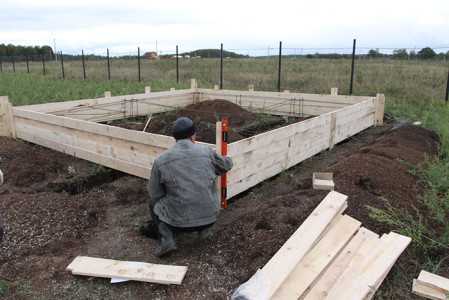

Создаем специальную опалубку с учетом будущего армирования
Сюжет об установке опалубки
Для начала очищаем пространство, на котором будет размещаться качественная опалубка. Для нее лучше всего будет использовать деревянные элементы каркаса, поскольку несколько поперечных прутиков будут вбиваться именно в стенки. Используем доски толщиной до 2 сантиметров или ОСБ листы толщиной от 10 мм и более. Оптимальная толщина — 15 миллиметров, чтобы делать меньше опор. Рассмотрим подробную инструкцию как ее собрать.
Шаг 1выставить деревянные щиты.
Выставить деревянные щиты или ОСБ листы напротив друг друга и скрепить сверху несколькими поперечными планками, внутри между листами вставить несколько деревянных брусков по 30 сантиметров длинной и привинтить их шурупами к каждой стороне снаружи.
Шаг 2установить косые подпорки через каждые 50 сантиметров в шахматном порядке.
Сделать их можно из деревянных брусков 50х50 миллиметров, где низ оставить с ровным спилом, а верх срезать под углом 45 градусов и привинтить шурупом к стенке.
Шаг 3проделать электрической дрелью отверстия на 12 миллиметров на уровне 30, 70 и 120 сантиметров от пола.
Сделать через каждые 2 метра по всему периметру обрешетки, чтобы можно было свободно забить туда арматуру поперечного сечения.
Теперь работы по созданию обрешетки можно считать завершенными. В ходе работы пользуйтесь уровнем.
Углы опалубки должны быть максимально ровными, поскольку их будем армировать больше всего — нельзя допускать перекосов.
Нарезаем арматуру и выбираем схему каркаса
Для начала определимся, какая схема подойдет именно для дома. Существует несколько вариантов. Наиболее распространенные виды: сеточка (равносторонние ячейки по всему периметру), параллельное формирование, параллельная укладка с угловыми усилениями и хаотическое набрасывание металла (характерный вид для новичков). Выберем самый простой и действенный метод – усиление углов при параллельном укладывании продольной арматуры, поскольку при просадке опасны именно давления на излом, а поперечины играют роль защиты от давления почвы с боков. Рассмотрим, как сделать.
Шаг 1забиваем вертикали по углам.
Забиваем вертикали по углам и через каждые 120 сантиметров по всему периметру. Берем арматуру толщиной 8-10 мм (слишком прочную не надо, она только для связки) и забиваем по 2 штуки в каждый угол. Расстояние между ними 20 сантиметром и по 5 сантиметров от каждой стенки обрешетки. То есть, максимально по центру.
Шаг 2всовываем в предварительно сделанные отверстия прутики длинной 30 сантиметров.
Толщина арматуры тоже ориентировочно 10 миллиметров – она здесь не будет иметь никакого усилия на разрыв. Сразу заполняем 3 ряда, которые мы насверливали при помощи электрической дрели. Лучше использовать прочную хромированную сталь, которая не подвергается коррозии, но стоимость продукта будет выше в 2-3 раза.

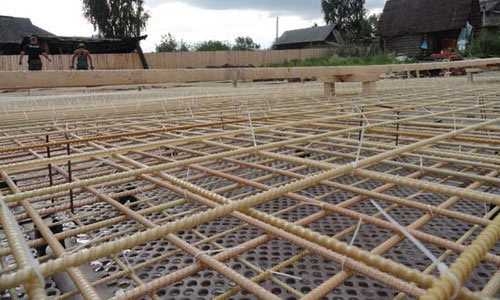

Шаг 3укладываем параллельные пруты.
Вот здесь необходимо уже подумать о прочности, потому как продольная параллельная арматура примет на себя весь «удар» конструкции в результате проседания. Диаметр прута должен быть 14-16 миллиметров. Слишком большой диаметр тоже не нужен, поскольку нам необходимо создать именно гибкую основу, а не прочную и массивную – это уже роль бетона.
Шаг 4арматурный каркас для фундамента скрепляется в одну систему.
Необходимо взять хорошо вяжущуюся проволоку, желательно медную, которой можно будет обмотать все соединения без особого усилия. Важно понимать, что не обязательно затягивать, сваривать ее между собой и проделывать другие операции по упрочнению соединений. Никакой роли они не играют, просто связывают арматуру, чтобы лежала на своем месте и не сдвигалась при заливке бетона. Вязка арматуры для фундамента может вообще не выполняться, если заливать все аккуратно и не смещать элементы с их места. Но, для уверенности, лучше будет скрепить все вместе.
Теперь мы полностью рассмотрели, как вязать арматуру для фундамента, но есть еще один важный момент: усиление углов. Если помещение имеет большую массу (двухэтажный дом и более), то самая большая нагрузка попадает именно на углы. Необходимо увеличить количество параллельных арматур именно на углах (на расстоянии 2 метров) в 2 раза. И сделать косые соединения под углом 45 градусов между тремя ярусами арматуры (30, 70 и 120 сантиметров от пола).
Советы новичкам как армировать фундамент
Видео об армировании фундамента своими руками
При изготовлении такой конструкции начинающий мастер может сделать много ошибок, которые приведут к серьезным проблемам с будущей конструкцией или дорогостоящему ремонту фундамента. Сейчас мы рассмотрим, как избежать наиболее «популярных» ошибок и изготовить качественный фундамент.
- Нельзя размещать арматуру слишком близко к стенкам опалубки. Согласно СНИП, армирование фундаментов осуществляется таким образом, чтобы металл был углублен минимум на 5 сантиметров в бетон со всех сторон данной конструкции.

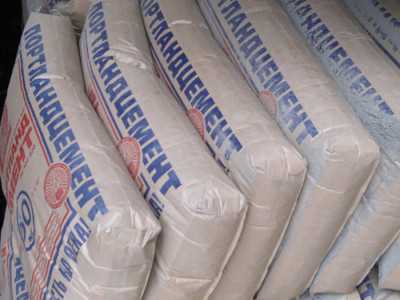

- Используйте цемент марки М 400 и выше, пропорция 3:1 с песком, не слабее. Слишком рыхлый бетон будет подвергаться воздействию влаги и давлению здания. Может крошиться по краям или трескаться, несмотря на качественное армирование.
- Прутья не должны находиться рядом, как минимум 10 сантиметров между двумя параллельными линиями и поменьше перекрестных соединений – это потенциальные места разломов.
- Слишком толстая арматура будет нарушать монолитность бетона. Укрепляем по принципу: «лучше 2 прутика по 10 мм, чем 1 на 30 мм».
- Используйте только гибкую сталь, без примесей хрома, титана и прочего. Здесь важна ее возможность амортизировать, а не прочность – это уже основная задача бетона.
Соблюдая все эти рекомендации, вы можете сделать отличный фундамент, который прослужит много лет и выдержит массивную конструкцию!
Оцените статью: Поделитесь с друзьями!refite.ru
типы и работа с ней
Назначение бетонной арматуры
Строительство зданий и сооружений проводится при помощи железобетона, железобетонных плит, железобетонных монолитных конструкций.Бетон достаточно прочный материал, но при растяжении его свойства резко ухудшаются, а добавление в него стального прута (арматуры) увеличивает прочность конструкции в несколько раз.
Составным элементом железобетона является арматура, которая размещается внутри бетона.
Для чего применяется арматура? Располагаясь внутри бетона, она увеличивает его прочность и, соответственно, воспринимаемые нагрузки. Какую именно прочность увеличивает арматура в бетоне? Усилия, которые действуют на бетон, делят на три составляющие. Они могут действовать на бетон как по отдельности, так и в комплексе. Характер создаваемого усилия может создавать:
Виды арматуры : 1-2. Арматура периодического профиля. 3. Проволока периодического профиля. 4. Семипроволочная прядь. 5. Двухпрядный канат.
- сжатие;
- растяжение;
- сдвиг.
Бетон сам по себе выдерживает достаточное усилие на сжатие, а вот при растяжении его свойства ухудшаются примерно в 10-12 раз. Добавление в бетон металла в виде стального прута позволяет улучшить его характеристики. При этом немаловажным фактором является хорошая связь бетона и металла.
Стеновые бетонные панели в своей конструкции содержат вертикальные и горизонтальные направляющие арматуры. Их располагают внутри бетона поближе к внутренней и внешней поверхностям стен. Если сечение стен резко изменяется, в углах уменьшения или увеличения сечений предусматривают дополнительные направляющие. Такое изменение можно встретить, например, по углам дверных и оконных проемов. Применяемая стальная арматура в железобетонных изделиях делится на несколько типов по конструктивным особенностям.
Вернуться к оглавлению
Типы применяемой арматуры
Армирование бетона проводится мягкой сталью с допустимым напряжением в металле, указанным в соответствующих СНиП. В качестве арматуры применяют также:
- среднеуглеродистую сталь;
- высокоуглеродистую сталь;
- холоднокатаную стальную проволоку.
В качестве арматуры используют деформированные стержни с зазубринами. Неровность стержня позволяет обеспечить лучшую механическую связь арматуры и бетона. Эффективность такой связи небольшая и увеличивается, если между составными элементами происходит напряжение на сдвиг. Чем выше усилие на сдвиг, тем выше сопротивление материала за счет лучшего сцепления. Арматура с деформированной поверхностью самостоятельно не применяется, так как присутствует опасность сколов бетона. Чаще всего такая арматура применяется дополнительно со стальной проволокой.
В качестве арматуры для бетона применяется арматурная сетка, которая изготавливается из стальной проволоки. Для соединения проволоки применяется электросварка. Для изготовления сетки могут применяться витые стержни с прочным соединением в местах пересечения. Использование таких стержней позволяет не использовать электросварку. Применяется сетка чаще всего при изготовлении железобетонных плит, используемых как при строительстве домов, так и при строительстве дорог.
Схема работы железобетона при сжатии.
Еще один тип арматуры для бетона — листовая стальная арматура. Конструктивно такая арматура представляет собой пластину листовой стали, в которой делают прорези с их последующим отгибанием. Получается что-то в виде сита. Ячейки такого сита могут иметь различную конструкцию.
Применяется арматура такой конструкции для проведения армирования плит перекрытия, а также стеновых панелей. Стальной лист с прорезями может содержать небольшую шероховатость, которая создаст лучшее сцепление штукатурки с плитой.
Вернуться к оглавлению
Характеристики и работа с арматурой
Прежде чем приступать к проведению установки арматуры в бетон фундамента или стен, следует проверить ее качество и состояние. В первую очередь проверяется наличие ржавчины и ее количество. Не является плохим показателем наличие небольшого слоя ржавчины, так как металл подвержен коррозии при воздействии на него окружающей среды. Но если при протирании жесткой щеткой от металла отделяются достаточно большие кусочки ржавчины, такая арматура попадает под брак. Использовать ее не рекомендуется.
Следующий параметр, на который следует обратить внимание — это диаметр стержня, очень часто при длительном хранении и коррозийном воздействии это значение уменьшается и не соответствует заводской маркировке и значениям, указанным в проекте строения.
Например, при хранении арматуры на складе с химически агрессивной средой значение толщины арматуры может уменьшаться на 1 мм в течении полугода.
При проведении армирования бетона применяют следующие приемы ее обработки:
Схема армирования ленточного фундамента.
- гнутье;
- вязка;
- сварка.
Гнутье арматуры проводится вручную, с использованием специального гибочного станка. Если количество арматуры слишком большое, например, в объемах завода ЖБИ, используют специальные механические станки. Большое внимание уделяется радиусу изгиба арматуры, значение которого указывается в СНиП. Неправильное расположение в бетон арматуры может вызвать его раскалывание. Особенно такое раскалывание возможно в тонких элементах, например, в балках.
Вязка арматуры — не менее важный этап работ при армировании бетона. Во-первых, правильно должно быть выбрано расположение арматуры. Во-вторых, установленная арматурная сетка должна быть зафиксирована, чтобы не было смещений в горизонтальной и вертикальной плоскостях. Упрощается работа по вязке, если проводить ее отдельно от бетонируемой конструкции, но усложняется процесс перемещения. При достаточно массивной конструкции потребуются специальные подъемные механизмы.
Для вязки арматуры применяется специальная мягкая стальная проволока, так называемая вязальная. Можно найти специальные крепления в виде пружин. Использование пружин позволит ускорить процесс.
При проведении вязки арматуры следует правильно выбрать расстояние между стержнями. Значение расстояния выбирается согласно диаметру стержня и не должно быть не менее его диаметра. Если используются различные диаметры, то расстояние принимается относительно самого большого из них. В вертикальной плоскости между главными стержнями должно выдерживаться не менее 12 мм. Исключение составляют только те места, где происходит сращивание или пересечение с поперечными стержнями.
Сварка арматуры широко применяется в настоящее время. Сварку арматуры делят на два вида:
Схема сварки арматурных соединений.
- сварка «вприхватку»;
- встык.
При сварке «вприхватку» требуется особая прочность сварного шва. Выполняется сварка путем соединения стержней, находящихся под разными углами.
Проведение сварки встык требует большего внимания, так как сварной шов принимает на себя усилия от растяжения и сжатия.
Для того чтобы сварной шов получился прочным, следует соблюдать основные требования:
- выполнение работ должно проводиться опытным специалистом;
- необходимо найти специально предназначенные для работ электроды и оборудование;
- шов должен подвергаться качественной проверке, особенно на заполнение металлом;
- значение силы тока для сварки должно быть достаточно высоким.
Для сварки арматуры применяют газовую, электродуговую сварки, а также сварку сопротивлением. Самой приемлемой в плане экономии и качества является электродуговая.
Вернуться к оглавлению
Защита от коррозии
Арматура для бетона должна быть защищена от коррозии. Находясь внутри бетона, стальной стержень фактически не подвергается коррозии, поэтому следует правильно выбирать толщину защитного слоя.
Для того чтобы толщина была выдержана, прежде чем заливать бетон следует проверить правильность расположения арматуры, найти неточности и устранить их.
Толщина защитного слоя должна составлять:
- для продольной балки — не менее 25 мм;
- для плит — не менее 1 мм;
- для конца стержня арматуры — не менее 25 мм;
- во всех остальных вариантах не менее 1 мм или не меньше диаметра арматуры.
Несоблюдение требований и невыдерживание значения толщины защитного слоя приведет к появлению трещин, коррозии металла и разрушению строения.
Отдельные элементы арматуры могут потребовать дополнительную защиту от коррозии. Это касается тех элементов, которые выходят на поверхность. Для защиты использую шеллак, лак или инертную краску. Применение меди допустимо, но только в тех случаях, если в окружающей среде не присутствует хлористый кальций. Элементы, покрытые цинком, свинцом, кадмием или алюминием в свежем бетоне подвержены коррозии, поэтому использовать такую защиту не рекомендуется.
Разрушение металла ускоряется, если в бетоне присутствуют блуждающие электротоки, чаще всего они возникают при возникновении влажности.
moifundament.ru
Армирование фундамента и распространенные ошибки
Фундамент — это элемент конструкции здания, передающий его нагрузки на грунт. Само здание, фундамент и грунт представляют собой единую систему, находящуюся под влиянием природных и антропогенных факторов внешней среды, которые создают дополнительные нагрузки на фундамент. Это нагрузки от движения грунтов, веса снега, давления ветра, а также нагрузки, возникающие в процессе эксплуатации дома или при производстве строительных работ.
Распространённые типы фундаментов
В практике загородного малоэтажного строительства чаще всего используют такие типы железобетонных фундаментов, как свайный, свайно-ростверковый (в роли ростверка может выступать монолитная железобетонная рама или монолитная железобетонная плита), заглублённый или малозаглублённый ленточный фундамент, монолитная плита (плоская или ребристая).
Конструкция фундамента должна обеспечивать равномерное распределение нагрузок на нижележащие грунты и гарантировать минимальное изменение положения фундамента и всей архитектурной конструкции при изменении свойств грунта на месте застройки. Причиной таких изменений могут быть природные факторы — высыхание или обводнение, замораживание или опаивание грунта. Наиболее опасными для целостности железобетонных фундаментов являются локальные движения грунтов или изменения их свойств, вследствие чего возникают неравномерные нагрузки на конструкцию.
Сталь и бетон
Устойчивость бетона к сжатию в 50 раз выше, чем к растяжению. Для повышения устойчивости бетонных конструкций к нагрузкам на излом, срез или растяжение было придумано усиление структурной прочности с помощью применения стальной (позднее — и композитной) арматуры. Сталь способна удлиняться без разрыва при нагрузке на растяжение от 4 до 25 мм, а неармированный бетон теряет целостность при растяжении всего на 0,2-0,4 мм. Железобетон (бетон, армированный стальными стержнями) хорошо выдерживает комплекс нагрузок как на сжатие, так и на растяжение.
Проект и следование правилам
Чтобы фундамент обладал нужными характеристиками, обеспечивающими его целостность, армирование должно быть выполнено по определённым правилам. К сожалению, при самостоятельном строительстве или при возведении дома бригадой шабашников (которые строят дома без проекта и надзора архитектора) железобетонные фундаменты часто армируются недостаточно или неправильно. Не удивительно, что на строительных форумах в Интернете то и дело встречаются вопросы о треснувших железобетонных фундаментах, а некоторые домовладельцы и вообще уверены в том, что бетон фундамента рано или поздно «должен лопнуть».
В одной статье сложно рассказать обо всех нормах и правилах армирования железобетонных фундаментов. Заострим внимание на часто встречающихся ошибках армирования, которые могут привести к нежелательным и даже опасным последствиям.
Не всё то арматура, что из металла
Из книг для дачников советского периода, когда в стране были известные трудности с приобретением любых изделий, кроме печатных трудов В. И. Ленина, многие вынесли представление, что бетон можно армировать любыми железными предметами — трубами, деталями кроватей, заборными сетками. Однако не все подобные изделия обладают требуемыми характеристиками, чтобы адекватно воспринять нагрузки на растяжение, и не предохраняют бетон от деформаций и образования трещин. Так, популярное армирование бетонного фундамента железнодорожными рельсами не рекомендуется из-за плохого сцепления бетона с гладкой поверхностью металла. А включение алюминиевых изделий в состав бетона в качестве арматуры вообще приводит к химическим реакциям, разрушающим бетон.
Виды арматуры
Для рабочего армирования железобетонных фундаментов должна применяться современная арматура периодического профиля свариваемого класса А500С (литера С означает, что такую арматуру можно соединять при помощи сварки). При использовании устаревшего класса арматуры A-III (А400) затраты возрастут примерно на 10 %, так как для армирования потребуется больше арматуры из-за более низкого предела её текучести при растяжении. Такую арматуру придётся соединять по длине не сваркой, а прямой анкеровкой (закреплением арматуры в бетоне), то есть нахлёстом стержней на величину, равную минимально 50 диаметрам арматуры. Соединение же арматуры несвариваемого класса (без литеры С) сваркой приведет к локальному ослаблению структуры металла, возможному излому и разрыву бетона под нагрузкой. Арматура должна быть ребристой для лучшего сцепления с бетоном. Гладкую арматуру используют только для вспомогательного поперечного армирования.
Диаметр стержней арматуры для железобетонных фундаментов
Минимальный допустимый диаметр арматуры в бетонных элементах фундамента длиной до 3 м составляет 10 мм, а более 3 м — 12 мм. В буронабивных сваях минимальный диаметр арматуры составляет 12 мм. Продольная рабочая арматура должна быть из стержнейодинакового диаметра. Если же применяются прутья разных диаметров, то стержни большего диаметра следует размещать внизу ленты фундамента — в зоне растяжения.
Общее количество стержней продольной арматуры и их диаметр зависят от величины площади сечения ростверка или ленты фундамента. Суммарная площадь сечения стержней рабочей арматуры должна составлять не менее ОД % от площади сечения ленты фундамента или ростверка.
Для изготовления поперечно изгибаемых элементов (хомутов) в каркасах фундаментов высотой до 70 см применяется арматура диаметром не менее 6 мм, а при высоте сечения фундаментов более 80 см — не менее 8 мм. В общих случаях шаг установки поперечной арматуры (хомутов) не должен превышать 50 см. При высоте фундамента более 70 см требуются дополнительные конструктивные стержни арматуры у боковых граней, воспринимающие дополнительные нагрузки — такие, как усадка и расширение — при наборе бетоном прочности и температурных расширениях.
Расположение стержней арматуры и защитный слой бетона
Рабочие стержни арматуры должны быть расположены как можно ближе к граням конструкции, чтобы обеспечить максимальную величину армированного сечения фундамента, но при этом слой бетона, защищающий арматуру от коррозии, не должен быть меньше определённых значений.
В общих случаях продольная рабочая арматура в бетоне должна быть расположена не ближе 70 мм к граням, постоянно контактирующим с землей. Но если это подошва фундамента, имеющая бетонную подготовку, то защитный слой бетона можно сократить вдвое — до 35 мм.
Распространённой ошибкой является неравномерность расположения рабочей арматуры, которая приводит к переменному значению армированного сечения фундамента. По нормам отклонения от положения стержней арматуры не должны превышать 10 мм.
Поверхность стальной арматуры
Состояние поверхности арматуры обеспечивает качество сцепления металла с бетоном. Она должна быть свободна от любых «промежуточных» слоев — грязи, отслаивающейся ржавчины, льда и снега. Красить арматуру нельзя. Допустимо только специальное эпоксидное покрытие, которое, хотя и снижает адгезию бетона, но замедляет коррозию металла.
А вот странная, на первый взгляд, привычка некоторых строителей поливать водой стальную арматуру за несколько дней перед укладкой, чтобы она заржавела, и «к ней сильнее прилипал бетон», не является халтурой или ошибкой. Например, в официальных комментариях к американскому своду правил по строительному бетону ACI-318-08 в пункте R7.4 сказано: «Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном. Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить».
Сгибание стальной арматуры
Во многих случаях стальную арматуру придётся сгибать для анкеровки стержней арматуры, для выполнения правильного армирования углов и примыканий ленточных фундаментов и рам ростверков. Арматуру класса A-III можно гнуть в холодном состоянии без потери прочности на угол до 90 градусов. Диаметр изгиба должен быть не менее 6 диаметров арматуры.
Соединение стержней арматуры
Для чего требуется правильно соединять арматуру в фундаменте? Прежде всего, соединение арматуры обеспечивает передачу расчётных усилий от одного стыкуемого стержня к другому. Современные требования к сохранению структурной целостности предполагают наличие как минимум двух безразрывных контуров армирования в тех зонах, которые подвержены нагрузкам на растяжение.
Проще всего соединять свариваемую стальную арматуру. Её сваривают с нахлёстом длиной минимум 10 диаметров стержня арматуры. А вот при соединении несвариваемой арматуры нахлёстом (прямая анкеровка) обычно делают много ошибок. Во-первых, длина нахлёста арматуры должна быть не менее 50 диаметров арматуры. Во-вторых, соединение арматуры без сварки, внахлёст вовсе не означает физического контакта стержней арматуры: стержни как раз не должны касаться друг друга, чтобы бетонная смесь при укладке смогла «охватить» соединяемые стержни арматуры со всех сторон и зафиксировать их. Расстояние между соединяемыми нахлёстом стержнями рабочей арматуры должно быть не менее 25 мм и не более 8 её диаметров.
Армирование углов и примыканий
Желание снизить трудозатраты или неправильное понимание отдельных публикаций приводит к ошибкам армирования зон фундаментов с наибольшей концентрацией напряжений — углов и примыканий. В народной строительной мифологии родилась и прочно закрепилась недопустимая форма армирования углов и примыканий с помощью простых перекрестий концов арматуры, скрученных вязальной проволокой. Такое исполнение армирования чревато отколом слоев фундамента по ширине и образованием трещин в углах, так как простое пересечение арматуры «перекрестием» не является соединением (анкеровкой), а представляет собой фактически разрыв армирования. В этом случае лента или ростверк утрачивают монолитность, превращаясь в структуру из отдельных железобетонных балок, единых внешне, но не структурно, так как передачи усилий от стержня к стержню в этом случае не происходит. Правильное армирование углов и примыканий представляет собой систему анкеровки стержней арматуры путём загибов либо использование анкеровки П-образными арматурными элементами (хомутами), длина которых должна быть не менее двойной ширины ленты или ростверка фундамента (пункт 10-4.5 СП 63.13330.2012 «Бетонные и железобетонные конструкции»).
Обращайтесь к специалистам
Невнимательное отношение к конструированию и постройке фундамента, движимое понятным внутренним мотивом застройщика или работников сделать «дешевле и быстрее», чаще всего приводит к проблемам в будущем. Как правило, они связаны с дорогим ремонтом или восстановлением фундаментов, утративших целостность, и повреждённых домов. Отсутствие компетенции, спешка и экономия при строительстве порою приводят к неустранимым повреждениям здания и как следствие — к потере всех средств и времени, вложенных в постройку дома. Надеюсь, что небольшой обзор ошибок армирования послужит поводом для обращения будущего застройщика к специалистам либо как минимум к СНиПам и сводам правил (СП), которые должны являться основой при любом строительстве, даже если вокруг все ориентируются на то, «как сделано у соседа».
4292stroymanual.com
особенности химических изделий, таблица параметров
Правильность подбора анкеров для бетона и прочих крепежей влияет на степень надежности крепления той или иной конструкции к стене. В существующем разнообразии метизов очень легко запутаться человеку, не очень хорошо разбирающемуся в тонкостях ремонтной науки. Перед походом в магазин нужно определиться, каково же предназначение каждого вида крепежа, например, что такое забивные или химические анкера для бетона.
Крепление изделий в бетонной поверхности
Разновидности
В числе крепежных элементов по бетону анкера являются чем-то сродни тяжелой артиллерии. Их назначение – крепление к стенам конструкций довольно большого веса. Зачастую они используются в качестве фиксирующих элементов для оконных и дверных рам, осветительных приборов, с их помощью также происходит анкеровка арматуры в бетоне.
Все изделия действуют по единому принципу: вкручивание специального крепежного элемента приводит к расширению изделия, что обеспечивает плотную фиксацию анкера в стене.Анкерные крепежи могут быть нескольких видов и иметь различные размеры, ниже рассмотрим их подробнее.

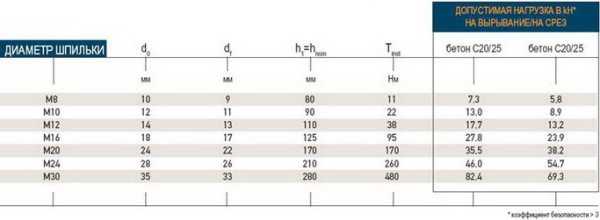

Таблица анкеровки арматуры в бетоне исходя из диаметра шпильки

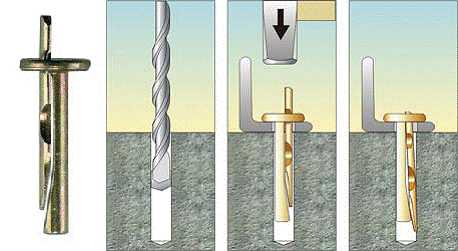

Забивные
- Название подсказывает: этот анкер по бетону забивается в отверстие в стене, которое предварительно для этого просверливается, при помощи молотка.
- Отверстие нужно обязательно прочистить и удалить из него пыль и мусор.
- После этого навешивается то, что требовалось закрепить на этом месте, и вкручивается в анкер специальная шпилька, которая фиксируется гайкой.
Материалом изготовления большинства таких анкеров является оцинкованная сталь, цена зависит от их длины и диаметра. Бывает, что многофункциональный крепеж МТА тоже относят к группе забивных анкеров.
Совет: забивные анкеры нельзя использовать в материалах небольшой плотности (к примеру, в пеноблоках).
Надежный анкер для ячеистого бетона
Клиновые
Отличием таких анкеров от приспособлений из предыдущей группы является то, что деталь не нужно навешивать перед фиксацией шпильки, и отсутствие необходимости в очищении отверстия под анкер от загрязнений. Крепление необходимой детали выполняется прямо на анкер, после чего производится фиксирование ее гайкой.

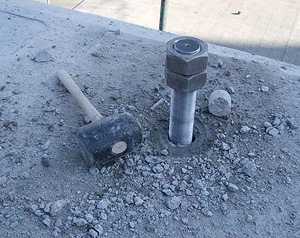

На фото — установка анкера в бетон клинового типа
К этой группе метизов относятся также анкеры нержавеющие и анкеры электрооцинкованные. Их головки обладают способностью утапливаться в материале, который ими зафиксирован.
Совет: применяйте клиновые системы при креплении оконных и дверных коробок, при этом иногда бывают трудности с выравниванием основной поверхности.
Для облегчения таких работ используется резка железобетона алмазными кругами.
PFG
- Предназначается для работы с конструкциями из бетона низкого качества и в случаях, когда фиксация выполняется в потолках и стенах старых домов.
- Этот крепеж имеет большую площадь расширения в сравнении с остальными видами таких метизов.
- Работает так:
- в стену забивается основная часть анкера;
- крепление к нему необходимой детали выполняется при помощи болта.
Как установить анкер в бетон своими руками
Есть PFG-анкеры, которыми закрепляются тросы или веревки. Окончанием шпильки такого крепления выступает кольцо, которое можно использовать также и для фиксации люстры. Анкеры, окончание которых имеет вид буквы «Г», используются в основном при креплении водонагревателей.
Химические
Принцип его работы аналогичен действию клея:
- Перед применением такого крепежа просверленное отверстие в стене тщательно прочищается, чтобы вставить ампулу с клеящим веществом.
- В нее вкручивается шпилька, а вся конструкция оставляется в покое на некоторое время. Состав может высыхать в пределах нескольких минут или нескольких часов.
На продолжительность затвердевания влияет температура окружающей среды. Нельзя допускать нагрузки на химический анкер, пока клей полностью не застынет. Особенностью этих изделий является то, что в стене не создается внутреннее напряжение, а это снижает вероятность ее разрушения. Ниже показана инструкция по его монтажу в поверхность. (См. также статью Как сверлить бетонную стену дрелью: особенности.)
Как устанавливается химический анкер для пенобетона
Можно встретиться и с другими разновидностями анкеров. К примеру, есть закладные или такие крепления, как стержневые фиксаторы. Их применяют обычно в процессе возведения многоквартирных домов.
Таблица параметров для химического крепления
Вечный крепеж – дюбель для бетона
Дюбелем называют распорный элемент, который сделан из нейлона или полипропилена, а принцип его работы схож анкерному. Только его нельзя отнести к самостоятельным крепежам, поскольку фиксация закрепляемой на стене или потолке конструкции выполняется при помощи самореза или специальных гвоздей (при работе с дюбель-гвоздями). С целью повышения надежности фиксации он может быть оснащен специальными приспособлениями в виде усиков или шипов.
Эпоксидный клей для анкеров в бетоне
Пара дюбель+саморез не сможет выдержать конструкции такой же тяжести, какую можно доверить анкерам. Но когда нужно закрепить полки, кронштейны для телевизоров или другой техники, на них вполне можно положиться.
Забивание дюбелей в отверстие выполняется при помощи обычного молотка. Саморезы легко вворачиваются в них отверткой, можно это сделать и шуруповертом. Гвозди запросто забиваются молотком.
Совет: если в процессе работы вам необходимо произвести сверление бетона насквозь, лучше всего применить для этого алмазное бурение отверстий в бетоне с помощью специальных коронок.
Есть дюбель-гвозди, которые предназначены для работы со специальным механическим пистолетом. Изготавливается такой крепеж из металла, а по внешнему виду схож на пулю. Удобен этот вид крепежа в случаях, когда требуется подвесить к стене большое число предметов малого размера.
Нагель по бетону – быстро, но прочно
Нагели, или как их еще называют, шурупы по бетону, являются незаменимым средством для того, чтобы закрепить все необходимое в довольно сложном для этого месте – у края бетонной стены. Этот крепеж обходится без дополнительной фиксации за счет непосредственного вкручивания в подготовленное отверстие, просверлив которое нужно удалить частицы пыли. Для повышения прочности крепления можно залить в отверстие небольшое количество эпоксидного клея.
Использование нагеля
Большинство случаев применения нагелей обходится без выполнения предварительного сверления, поскольку этот крепеж закручивается прямо в бетон. Если нельзя избежать подготовки отверстия, для его создания берут дрель, но не перфоратор.
Инструмент большей мощности способен привести к разрушению стены. Вкручивание делается шуруповертом, после чего нагель достать из бетона почти невозможно, поэтому стоит выполнять замеры со всей внимательностью. (См. также статью Герметик для бетона: особенности.)
Секрет подбора необходимого сверла для создания отверстий под размещение любого вида крепежа предельно прост: величины их диаметров должны полностью совпадать. Это значит, что анкер диаметром 8 мм нужно устанавливать при участии 8-миллиметрового бура.
Вывод
Существующие сегодня различные приспособления и изделия для крепления предметов в бетоне, дает возможность существенно облегчить работу и укорить ремонтный процесс. В строительстве чаще всего используются анкера забивные, клиновидные, химические, типа PFG, также применяют дюбеля и нагели. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
masterabetona.ru
Необходимо вбить арматуру M12 в монолит. Каким буром необходимо предварительно просверлить?
Согласно ГОСТ 5781-82 наружный (по ребрам) размер 13,5 мм, “внутренний” (по гладкой поверхности) -11 сверли на 12мм
Если ты собираешься использовать ее как анкер, то необходимо учитывать такой факт как сцепление ее с бетоном. Рекомендую использовать рекомендации фирмы “HILTI” по анкерной технологии
Опыт моей работы показал, что использовать арматуру в Вашей ситуации нет необходимости, проперфорируйте буром 12мм и забейте в отверстие сталь круглую диаметром 12 мм…. просто арматура очень углеродиста, и при дальнейшей эксплуатации она может просто обломиться в месте где наложен сварочный шов (если будет наложен)…
12мм… . Меньше если-ничего не выйдет… большим-не к чему….
touch.otvet.mail.ru
как забить арматуру в бетон
Купить бетон в Рощино. Бетон доставка: бетон М400 в количестве 15 кубов, с доставкой в Рощино. Нужна стоимость бетона за куб. и расчет стоимости доставки этого бетона.
Купить бетон в Сосново. Бетон доставка: Сколько будет стоить доставка бетона в Сосново 8.м3 бетона марки М250. Какие бетонные заводы находятся в непосредственной близости от Сосново.
Купить бетон в Красном селе. Бетон доставка: Необходимо рассчитать стоимость бетона с доставкой от 6 до 8м3 бетона в красное село. Оплата за бетон будет по безналичному расчету.
Купить бетон в Гатчине. Бетон доставка: Какова стоимость карьерного песка средней зернистости и бетона за куб с бетонного завода? Доставка в Гатчину + 5 км. Нужно доставить 20м3 бетона.
Купить бетон в Волосово. Бетон доставка: Сколько стоит куб бетона с доставкой в Волосово. Надо 22м. куб. бетона марки М250.
Купить бетон во Всеволожске. Бетон доставка: Сколько будет стоить песок карьерный 30 м3 и доставка 20 м3 бетона. Бетон необходим с завода. Доставка во Всеволожск по Дороги Жизни в сторону Романовки. Мне еще надо засыпать овраг, может купить супесь, что это такое.?
Бетон доставка: На объект в Тосно необходимо 70 м3 бетона. Желательно марку бетона не ниже М300. Интересует стоимость бетона и доставки до объекта.
Купить бетон в Луге. Бетон доставка: бетон М400 в количестве 15 кубов, с доставкой в Рощино. Нужна стоимость бетона за куб. и расчет стоимости доставки этого бетона.
Купить бетон в Кировске. Бетон доставка: бетон М400 в количестве 15 кубов, с доставкой в Рощино. Нужна стоимость бетона за куб. и расчет стоимости доставки этого бетона.
Купить бетон в Пушкене. Бетон доставка: Под фундамент дома необходимо несколько машин бетона доставка будет в выходные. Доставку нужно будет разбить на 10 кубов бетона, 13 кубов бетона и 6 кубов бетона. Рассчитайте стоимость бетона и стоимость доставки до объекта в Пушкин.
Купить бетон в Колпино. Бетон доставка: На строительную площадку в Колпино требуется 70 м3 бетона М250. Сколько будет стоить бетон с завода. Пришлите полный прайс лист на все марки бетона.
Купить бетон в Ломоносове. Бетон доставка: Рассчитайте цену за куб бетона М200 с доставкой в Ломоносов и отгрузкой бетона с бетонного завода. Какая скидка будет при заказе от 300 кубов? Возможно ли оплата по безналу с отсрочкой или в кредит.
Купить бетон в Парголове. Бетон доставка: Нужен срочно бетон недорого с бетонного завода с доставкой до объекта в Парголово. Доставить нужно тремя миксерами в каждом будет по 10 кубов бетона. Еще из дополнительного оборудования нужен автобетононасос. Подача бетона будет на расстоянии 25 метров. Дайте коммерческое предложение. Срочно.
Купить бетон в Белоострове. Бетон доставка: Я представитель крупной строительной компании. Занимаемся строительством загородных домов. Нужен постоянный договор на поставку бетона и изготовление бетона по нашей рецептуре бетона. Пришлите коммерческое предложение или договор от ближайшего бетонного завода на поставку бетона в Белоостров.
Купить бетон Кронштадт. Бетон доставка: Нужен бетон гидротехнический В30 (М400) W12 F300 . Сколько стоит бетон, условия доставки В30 гидротехнического бетона до объекта в Кронштадте? Какая стоимость доставки бетона?
Купить бетон в Колтушах. Бетон доставка: С завода в Колтушах нужен бетон B22.5 (M300). Нужна цена за куб бетона. Просчитайте стоимость доставки. Везем бетон в частный сектор приблизительно 20 км от города.
tovbeton.ru
