Как гнуть арматуру для фундамента

Строительство железобетонного ленточного фундамента невозможно без использования арматуры. Армированный пояс создается по периметру постройки и под капитальными стенами, поэтому его деформация вследствие неправильного монтажа арматуры крайне нежелательна. Чтобы в фундаменте не появились трещины, необходимо знать, как гнуть арматуру, а также тщательно выполнять все подготовительные работы.

Этапы создания армированного пояса

  1. Подготовить траншею под фундамент: основная работа выполняется экскаватором, затем траншея углубляется лопатами до твердого грунта.

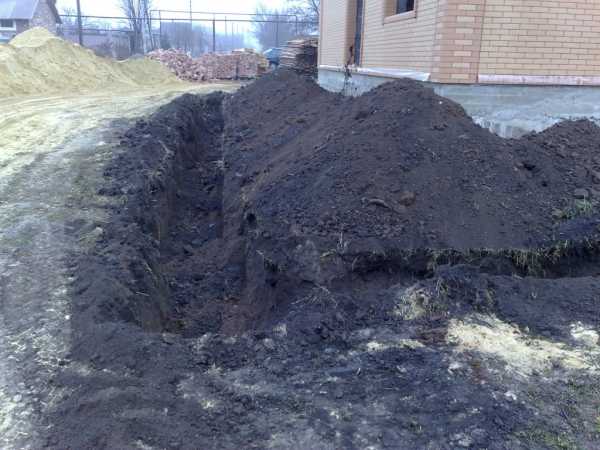

    траншею под фундамент



  2. Насыпать песчаную подушку толщиной от 5 до 10 см, затем утрамбовать. Можно залить песок достаточным объемом воды, чтобы он пропитался.

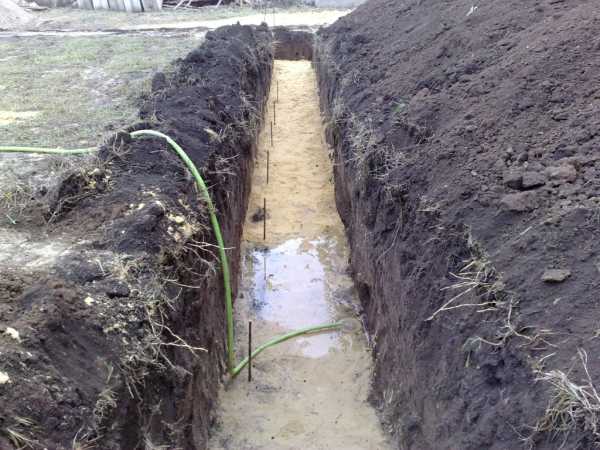

    Насыпать песчаную подушку

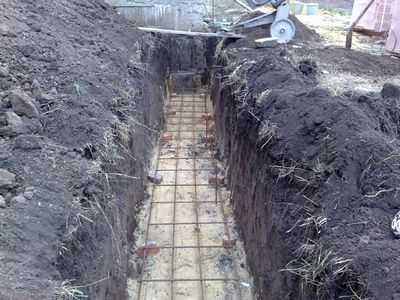

  3. Связать каркас из арматуры. Если ваш дом будет стоять на устойчивом грунте, который не склонен к деформации, вам достаточно будет одной сетки из арматуры. Основу сетки составляют прутья диаметром от 10 до 12 мм, которые вяжутся стальной проволокой.

    Если дом строится на участке с близким залеганием грунтовых вод, рекомендуется заложить арматурный каркас из двух сеток. Нижняя сетка обязательно должна быть приподняла над слоем песка, иначе со временем она может проржаветь и рассыпаться. Под сетку можно подложить фрагменты кирпича или камня.



  4. Залить траншею бетоном до необходимого уровня.

    Залить траншею бетоном



Большая часть ошибок в процессе строительства ленточного фундамента возникает на этапе монтажа арматурного каркаса своими руками. Поговорим о том, как правильно сгибать стержни из различных материалов, чтобы получить надежную и качественную конструкцию.

Выбор арматуры: металлическая или стеклопластиковая

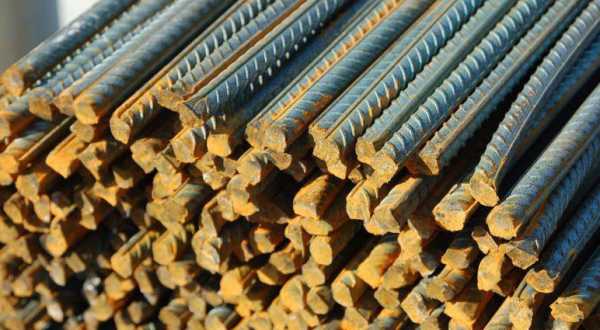

Металлическая арматура представляет собой стальные стержни с гладкой или ребристой поверхностью (так называемым периодическим профилем). Ребристая арматура обеспечивает лучшее сцепление с бетоном. Металлическая арматура обладает максимальной прочностью и упругостью, ее можно согнуть своими руками в условиях стройплощадки, но при этом она подвержена коррозии и имеет немалый вес.

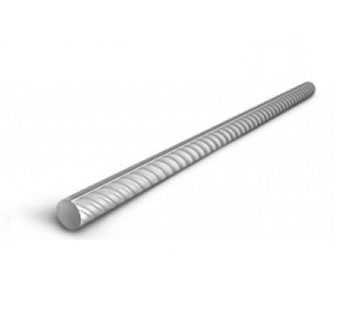

Металлическая арматура



Стеклопластиковая арматура изготавливается из стеклянного или базальтового волокна, связанного композитным составом. Для обеспечения сцепления с бетоном на ее поверхность наматывают волокно по спирали или выполняют песчаное напыление. Такая арматура обладает небольшим весом по сравнению с металлической, что упрощает транспортировку и снижает ее стоимость.



Неметаллическое волокно не подвержено коррозии, спокойно выдерживает любые температуры и имеет высокую прочность на разрыв. Но стеклопластиковую арматуру невозможно согнуть в условиях стройплощадки, композитные стержни с нужным изгибом необходимо заказывать у производителя.

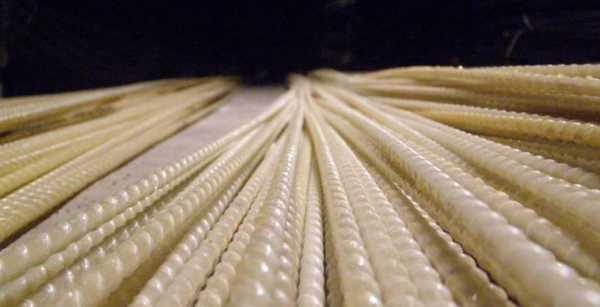

Арматура стеклопластиковая

Стеклопластиковая арматура чаще всего применяется при возведении промышленных зданий, а для строительства небольших объектов удобнее использовать металлическую арматуру.

Сгибаем арматуру своими руками и с помощью специальных приспособлений

В железобетонных конструкциях именно арматура обеспечивает необходимую прочность и противодействует силам растяжения и сжатия, которые действуют на фундамент. Если арматура получит повреждения из-за ошибок в процессе монтажа, со временем она может разрушиться и в фундаменте появятся трещины. Это, в свою очередь, может привести к обрушению всей постройки. Наиболее сильное механическое воздействие на арматуру оказывает процесс ее сгибания. Поговорим о различных способах сгибания арматуры своими руками, их достоинствах и недостатках.

В зависимости от температурного воздействия на стержни выделяют горячий и холодный способ гибки. При горячем сгибании арматуры место будущего сгиба подогревают приблизительно до 800 градусов с помощью паяльной лампы, а затем придают заготовке нужную форму. Стержню желательно дать остыть на воздухе, не охлаждая его водой, иначе место сгиба станет очень хрупким. Но данный способ гибки в любом случае отрицательно влияет на прочность арматуры, поэтому для сильно нагруженных конструкций его применять нежелательно.

Холодная гибка происходит без подогрева, что несколько усложняет процесс, но при этом позволяет стержням сохранить свою прочность.



Способы холодной гибки

  1. Согнуть арматуру, пользуясь при этом только своими руками, возможно, если диаметр прутьев не превышает 8 мм. Но данный способ является довольно травмоопасным, не позволяет согнуть стержни большого диаметра и получить сгиб небольшого радиуса.

  2. Более качественный результат вы можете получить, используя самодельные устройства для сгибания арматуры в домашних условиях. Простейшая конструкция представляет собой две трубы, закрепленную и подвижную. Чтобы согнуть стержень, его фиксируют в закрепленной трубе, на выступающий конец надевают подвижную трубу и используют ее в качестве рычага.

  3. Вы можете самостоятельно собрать простой станок для сгибания арматуры. К закрепленной станине приваривают металлический уголок и поворотную платформу. Стержень фиксируют, а затем поворачивают платформу с помощью рычага, чтобы получить нужный изгиб.

    станок для гибки арматуры



  4. Промышленные станки для сгибания арматуры с механическим, электрическим и гидравлическим приводом целесообразно применять в случае большого объема работ.

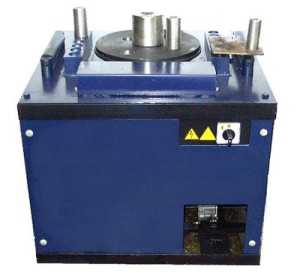

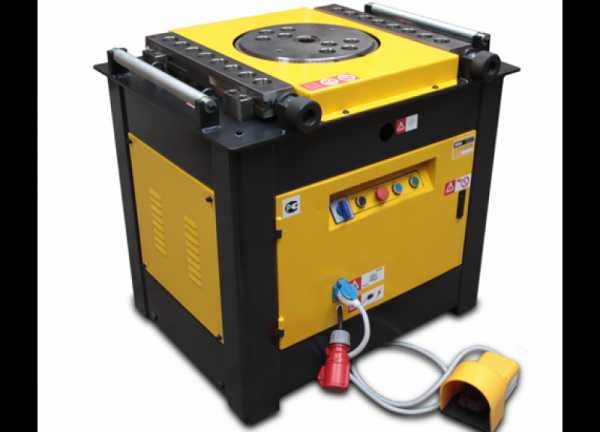

Промышленные станки для сгибания арматуры

Для создания качественного железобетонного фундамента мы рекомендуем вам сгибать арматуру холодным способом при помощи самодельных или промышленных приспособлений.

rfund.ru

Как гнуть арматуру для фундамента: способы и средства

Если вы занялись таким делом, как возведение дома своими руками, то начнете вы, конечно, с фундамента. Тогда перед вами неизбежно встанет вопрос: как гнуть арматуру для фундамента? Ведь без арматурного каркаса построить достаточно надежный фундамент практически невозможно.

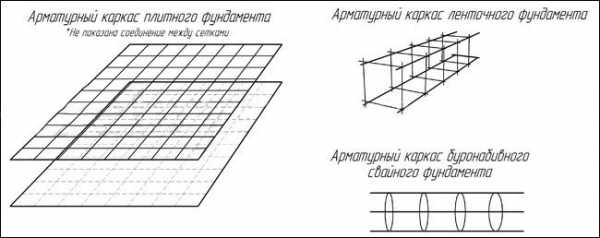

Схема видов арматурных каркасов для фундамента.

Можно использовать для этого специальный станок, цены на них бывают разные: от весьма дорогостоящего оборудования, которое может себе позволить далеко не каждый, до ручных приспособлений, стоят такие сравнительно недорого. Они подходят, если ваша стройка не отличается масштабами. Ручные гибочные станки бывают самых разных видов. Для работы с арматурными стержнями можно приобрести трубогибы или специальные станки.

Тонкая арматура до 8 мм сравнительно легко сгибается вручную, но для больших диаметров без специальных приспособлений не обойтись.

Обычно в устройстве специальных станков работает три вала, один из которых — упорный, он удерживает арматурный прут от поворота и не дает ему выскользнуть, второй сгибает стержень вокруг третьего, центрального вала. Ручные станки достаточно просты в использовании и доступны по цене.

Принцип их работы заключается в следующем: обрабатываемая часть закрепляется в станке с помощью прижимной балки. Затем специальной гибочной балкой вы придаете арматуре нужную форму.

Виды станков и их особенности

Арматура для железобетонных конструкций: а – стержневая, класса А-II; б — класс А-III, А-IV, А-V и А-VI; в – проволочная, класса Вр-II; г — арматурные канаты.

Такие станки могут быть пневматическими, гидравлическими, ручными, электромагнитными и электромеханическими. Самые простые — это ручные станки, они удобны тем, что вес их не очень большой и есть варианты переносных конструкций. Конечно, бывают и ограничения, то есть вы сможете их использовать только для того, чтобы гнуть арматуру диаметром не больше 14 мм. Такие станки не годятся для большого объема работ, но для частного строительства вполне подходят.

  1. Стационарные станки с механическим приводом для сгибания арматуры фундамента увеличивают объем производимых работ, к тому же они могут гнуть и арматуру большего диаметра, чем обычные ручные.
  2. Для более качественной и упрощенной работы при больших объемах лучше использовать станки, не требующие применения силы, такие как гидравлические и пневматические аппараты. Их обычно используют в цехах, где производятся металлоконструкции, куда вы можете подъехать и где за определенную плату вам выполнят необходимую работу в короткие сроки.

Гидравлический гибочный станок идеально подходит для изготовления сложных металлических конструкций во время устройства фундамента. Он позволяет гнуть арматурные стержни более качественно. После сгибания на поверхности стержня не остается ни складок, ни изломов, угол сгиба может доходить до 180°.

Вернуться к оглавлению

Приспособления для сгиба арматуры своими руками

Схема сварки арматурных соединений.

Согнуть арматуру для фундамента можно и изготовленными вручную приспособлениями, для этого существует несколько вариантов. Один из самых эффективных методов решения этой проблемы на самом деле очень прост. Нужно вкопать в землю трубу или забетонировать.

Труба должна быть небольшого диаметра и естественно пустотелая. Арматура опускается в трубу на необходимую длину, а та часть, что осталась снаружи, сгибается в сторону. Чем более подходящим будет диаметр трубы, тем надежнее будет происходить фиксация арматурного прута. Чтобы согнуть арматуру до нужного угла, достаточно приложить немного усилий, возможно, вам понадобятся помощники. Чтобы упростить процесс, можно использовать вторую трубу, надев ее сверху на прут.

Есть и несколько другая вариация этого способа, которую тоже удобно использовать при устройстве фундамента, благо место для этого на стройке найдется всегда. Долго искать нужные материалы тоже не придется. Для изготовления этого приспособления вам понадобятся вот такие материалы.

  1. Две стальные трубы, диаметр их напрямую зависит от сечения арматуры, которое должно быть меньше. Стоит также заметить, что чем длиннее будут трубы, тем меньше физических усилий вам придется прилагать для сгибания арматуры.
  2. Два штыря.

Штыри прочно вкапываются в землю, стальные трубы надеваются на арматуру с двух концов. Вкопанные штыри послужат вам опорой, опираясь на которую и соединяя трубы, вы достаточно легко согнете арматуру до нужной вам кривизны. Конечно, вместо штырей можно использовать что-нибудь другое, наверняка вы найдете среди строительных материалов то, что нужно.

Вернуться к оглавлению

Еще один дополнительный вариант

Схема вязки арматуры проволокой.

Если вам неважно сохранение толщины, гнуть арматуру можно с помощью сварки, то есть сначала разогреть, а потом согнуть. Сгибание в этом случае происходит очень легко, главное соблюдать меры безопасности, чтобы не обжечься о разогретый металл. Либо используя болгарку, подрезать прут с одной стороны, а потом произвести сгиб.

  1. Также можно использовать для этого паяльную лампу и молоток. Для удобства можно применять какое-либо приспособление, чтобы закрепить арматуру, например, тиски.
  2. Но на самом деле это не обязательно, если у вас есть помощник. Разогреваете арматуру паяльной лампой и сгибаете либо вручную, либо с помощью молотка. Есть разные способы разогреть арматуру, горячий металл гнуть просто, однако нужно знать и еще кое-что. Этот способ значительно снижает прочность арматуры и не годится для устройства фундамента, на который предполагается высокая нагрузка. Поэтому прежде чем решиться на такой способ, посоветуйтесь с профессионалами или самостоятельно произведите расчеты.

Строительные умельцы с выдумкой подходят к этому делу, к примеру, используя для сгибания металлических прутов два рядом расположившихся дерева. Естественно, не на каждом участке растут деревья, но вполне возможно, что вы придумаете что-то свое, новое, оригинальное и удобное.

Вернуться к оглавлению

Некоторые характеристики

  1. Арматура класса А3 легко гнется в холодном состоянии, при сгибе под прямым углом это происходит без потери прочности, а при сгибе на 180° прочность снижается примерно на 10%. Если вы используете в строительстве стеклопластиковую арматуру, нужно знать, что согнуть ее невозможно, она отпружинит обратно. Поэтому для угловых моментов придется использовать обычную, сделанную из металла арматуру.
  2. Гнуть арматуру непростое дело, но всегда можно найти оптимальное решение, которое устроит вас, если вы строитесь самостоятельно, и ваших рабочих. На крайний случай, возьмите специальный станок напрокат, но гораздо проще воспользоваться одним из предложенных способов, чтобы сэкономить средства.

Если вы мастер на все руки, попробуйте изготовить станок для гибки арматуры самостоятельно, видеоматериалы такого рода широко распространены в интернете. Но опять же этот вариант годится, только если вы занимаетесь строительством постоянно. К чему этот станок будет потом, а ведь на это уйдет время и силы.

Каждый сам решает, в зависимости от ситуации, что удобнее и практичнее. Устройство фундамента — дело серьезное, это основание вашего строения, поэтому к каждой детали нужно отнестись очень внимательно. Сгибать арматуру своими руками, использовать для этого подручные средства или купить специальный ручной или механизированный станок, решить можете только вы.


moifundament.ru

Прут гнется. Как согнуть арматуру в домашних условиях.

Любая основательная стройка требует работ с металлом. Гибка арматуры должна производиться с соблюдением технологии – от этого зависит надежность возводимым конструкций и зданий.

1
Для чего и как гнуть арматуру – памятка начинающим строителям

Основное – армирование бетона, который подвержен разрушению нагрузками изгибающего характера. В железобетонных конструкциях растягивающие и сжимающие усилия берет на себя металлический пруток. Возвести достаточно надежный, прочный фундамент любого дома практически невозможно без арматурного каркаса.

В тоже время, армирование углов и различных примыканий перекрестием прямых прутков является грубым нарушением технологии, ослабляющем конструкцию, что может привести к расслоению бетона. В угловых связках требуется укладка изогнутой арматуры с перехлестом на каждую сторону минимум 80 см. Гибка прутков также необходима для изготовления различных соединительных элементов, работающих на растяжение (к примеру, стандартный крюк, лапка, другое).

Как гнуть арматуру, чтобы она при этом сохранила свои прочностные характеристики, знает далеко не каждый. Стеклопластиковую согнуть невозможно, поэтому подобной обработке подвергают только стальную. Разрешается сгибать арматурные стержни исключительно механическим способом, не допуская острых углов в месте изгиба. Закругления требуется делать плавными – оптимальный радиус составляет 10–15 диаметров арматуры.

Следует знать, что арматура А3 в холодном состоянии гнется без потери прочности на угол 90° (так называемый прямой). Ее прочностные показатели снижаются приблизительно на 10 % при угле в 180°.

В настоящее время очень распространены как минимум 2 недопустимых способа сгибания арматуры:

  • место, где будет выполняться гибка, надпиливают посредством отрезной угловой машинки или подобным инструментом;
  • место сгиба греют паяльной лампой (сваркой, автогеном, на костре).

После подобных “подготовительных” работ используют подручный инструмент для гибки арматуры (молотки, кувалды, трубы и так далее). Очевидно, что оба приема ослабляют стержни в разы, а это может повлечь их разрушение под влиянием нагрузок. Все виды арматуры требуется гнуть в холодном состоянии без нарушения их целостности, если иное не указано проектировщиком.

2
Устройства для гибки арматурных прутков

За историю развития технологий строительства и металлообработки человечество изобрело далеко не одно приспособление для гибки арматуры. Принцип действия у всех одинаков, а отличие состоит в конструкциях оборудования и диаметре сгибаемой арматуры, зависящих от модели.

Деталь, подвергаемую изменению, фиксируют между центральным и упорным роликом (валом) устройства. Третьим роликом (гибочным) металл изгибают в нужную сторону на требуемый угол. Закругление можно делать как по часовой стрелке, так и против. Препятствием для деформации вдоль всей длины служит упорный вал, не позволяющий провернуться или сдвинуться незадействованной части заготовки.

Основных вариантов оборудования два:

  • ручные модели;
  • с механическим приводом.

Приводные станки, кроме специальных, действуют по одной схеме. Рабочим органом является диск, который насажен на вертикальный вал и вращается в горизонтальной плоскости. На диске установлены изгибающий и центральные пальцы – между ними закладывают арматуру. Упорный ролик закреплен на стойке – арматура упирается в него при вращении диска и изгибается вокруг центральной втулки под действием изгибающего пальца, который двигается по наружной поверхности прута.

Станки отличаются по мощности, производительности и подразделяются на 3 группы в зависимости от назначения:

  • для легкой арматуры – диаметр прутков 3–20 мм;
  • тяжелой – 20–40 мм;
  • сверхтяжелой – 40–90 мм.

Подобное устройство для гибки арматуры способно согнуть несколько прутков одновременно. Выпускается также оборудование для диаметров 3–90 мм. Если необходимо изготовить сложную конструкцию с переменными углами сгиба, то лучше всего подойдет гидравлический станок. Он позволяет гнуть прутки более качественно, без образования на поверхности заготовки изломов и складок, сопровождающих напряжение металла. На таком станке можно выполнить изгиб под углом до 180°.

Ручные гибочные инструменты выпускают разных видов, в том числе переносные. Они достаточно просты в применении и доступны по цене. Для работы с прутками можн

cityshin.ru

Как гнуть арматуру самому – Как согнуть трубу в домашних условиях

При строительстве дачи или дома своими усилиями многие сталкивается с необходимостью получить гнутые трубы или заготовки из арматуры. Выполнить эту процедуру можно с помощью специального станка, но его приобретение требует значительных трат. Поэтому возникает вопрос о том, как согнуть арматуру в домашних условиях.

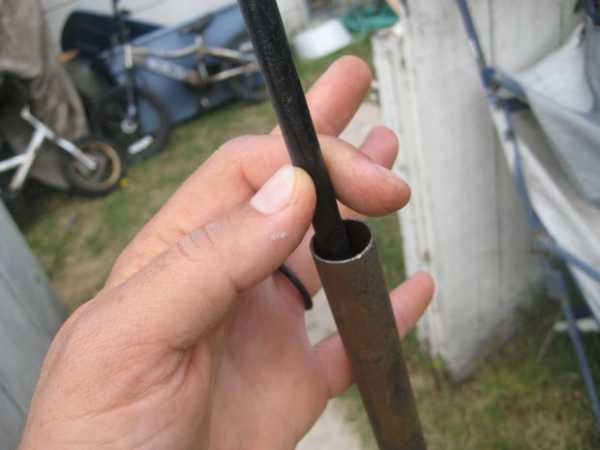

Использование стальных труб для гибки арматуры

После расчет количества арматуры и ее покупки возникает необходисоть в проведении работ по ее своими усилиями. Выполнить это можно, воспользовавшись некоторыми подручными средствами. Первый метод предусматривает применение стальных труб, которые предварительно вкапывают в землю или бетонируют. Внутренний диаметр трубы должен быть небольшим.





Арматура опускается в трубу до необходимой длины и наружную часть сгибают в сторону до получения необходимого угла наклона. При сгибании могут понадобиться помощники. Для упрощения процедуры можно дополнительно на прут надеть второй кусок трубы.







При обустройстве фундамента можно применять другой способ. Для этого понадобятся две трубы, диаметр которых должен не на много превышать диаметр прута. Также необходимо обратить внимание на длину труб, нужно будет приложить меньше усилий, если подобрать трубу большей длины.



•          Два штыря вкапывают в землю.



•          На прут с двух сторон надевают трубы.



•          Опирая арматуру на штырь получиться довольно легко ее согнуть, достигнув необходимого радиуса кривизны.



Вместо штырей можно воспользоваться другими подобными приспособлениями, имеющимся под рукой.



Использование сварки для сгибания арматуры



Применение сварки возможно в том, случае, когда нет требований по сохранению толщины.  В этом случае арматуру нагревают в месте будущего сгиба. Металл становится пластичным и легко гнется.

Также нагреть прут можно, воспользовавшись паяльной лампой. При этом арматуру необходимо закрепить в тисках, если нет возможности попросить у кого-нибудь помощи. Разогрев прут, его сгибают молотком либо вручную.





Существуют множество других методов разогревания арматуры, но следует помнить, что такой метод гибки не рекомендуется применять для конструкций, предназначенных для высоких нагрузок. Потому лучше посоветоваться со специалистами.



Согнуть трубу в домашних условиях



При выполнении разводки труб отопления может возникнуть необходимость в сгибании трубы. Выполняется эта процедура следующим образом.

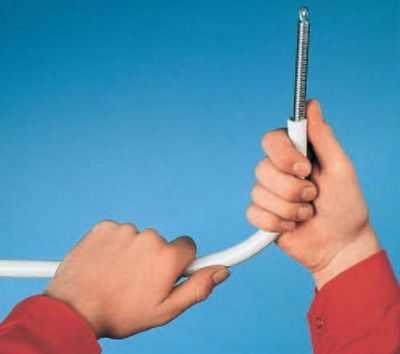

•          В трубу вставляют такого же диаметра пружину, которая предотвратит от возможного разрыва. После чего приступают к гибке трубы. Извлекают пружины с помощью проволоки.







•          Другой способ предусматривает использование песка, которым заполняется труба. После этого ее зажимают тисками и нагревают в месте предполагаемого сгиба. О степени нагревания трубы судят по ее цвету, который должен стать ярко-красным. Убедиться в достижении необходимой температуры можно, поднеся бумагу к трубе. Если она обуглилась, значит, металл готов к гибке. В горячем состоянии не следует гнуть оцинкованные конструкции, так как это может повредить покрытие.



•     Гибку труб для отопления частного дома, имеющих толстые стенки, осуществляется с помощью болгарки и сварки. Рассчитав радиус необходимого закругления, выполняют распилы. После гибки трубы, проделанные распилы сваривают.

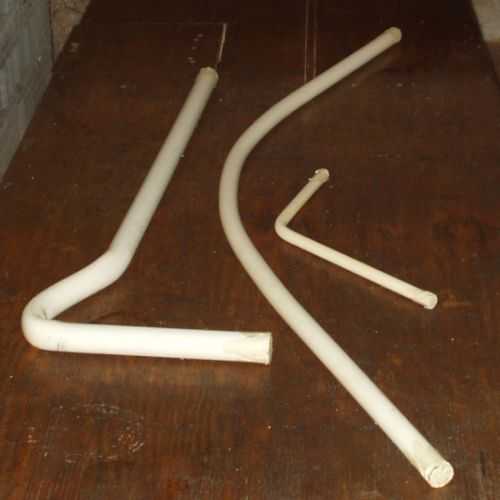

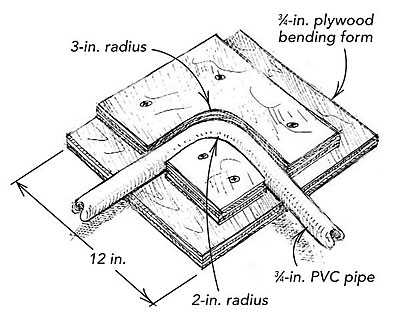

Гибка пластиковых труб







При гибке пластиковых труб, примемняемых в системах отопления,  выполняют следующие этапы.



•          Воспользовавшись древесноволокнистой плитой, сделать оправу, которая придаст трубе нужную форму.



•          Чтобы при гибке пластика предотвратить возникновение сколов и царапин, оправу заполняют силиконом, подобрав по форме.





•          Затем трубу кладут в выполненную оболочку и нагревают.



•          По мере нагревания пластик начнет заполнять оправу, что придаст ей нужные форму.



•          Через десять минут трубу извлекают и дожидаются охлаждения.







Темы следующих статей:

  1. блоки из опилок и цемента цена
  2. как самому сделать угловой шкаф под кухонную мойку
  3. Расход шпатлевки на 1м2
  4. кухни дизайн

www.laspihills.com

Как согнуть арматуру


Арматура в строительстве необходима, в первую очередь, для армирования бетона. Такое соединение позволяет переложить усилия сжимающего и растягивающего характера на арматурные стержни. Это просто необходимо при возведении фундамента, так как бетон имеет слабое сопротивление таким нагрузкам.





 Арматура






Армировать соединениями из прямых прутьев не правильно, это ослабляет конструкцию, что может привести к различным неприятным последствиям, например, к расслоению фундамента. Поэтому сгибание арматуры необходимо как для создания угловых связок изогнутых прутьев так и для создания различных элементов, например, лапки, крюка и пр.

Стеклопластиковые стержни гнуться только на предприятиях по их выпуску. Если пытаться гнуть ее собственными силами, то она просто лопнет.  Металлическую арматуру гнут строго механически, нельзя допускать любых острых углов в месте гибки.


До сих пор популярны несколько методов, которые не желательно  использовать для гибки стержней. Это:

  • Подпил УШМ места сгиба
  • Прогрев места сгиба до высокой температуры паяльной лампой и пр.


Эти манипуляции сильно снижают характеристики арматуры, что может привести к их разрушению. И использовать их лучше только тогда, когда результат не отразится на качестве всей конструкции.

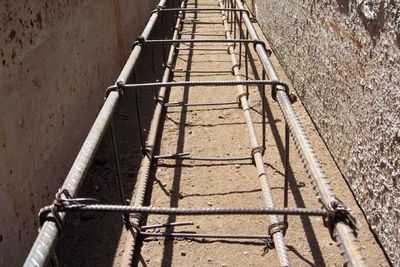

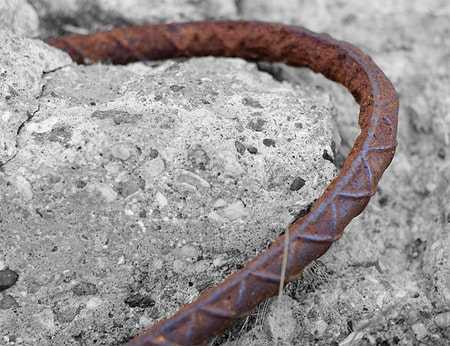

Согнутая арматура в бетоне.


Любой тип металлических стрежней гнется только холодной без каких-либо надрезов или других нарушений целостности стержня. При этом каждый вид можно согнуть до определенного угла, после он будет терять в прочности. К примеру, арматуру типа А3 без потери прочности можно согнуть на угол не более 90 градусов. При сгибе на 180 градусов прочность снижается минимум на 10%.


Все оборудование для гибки арматуры можно разделить на несколько категорий


  • Ручные
  • Имеющий механический привод.
  • Гидравлические


Оборудование с приводом работает по следующей схеме


На стойке закреплен упорный ролик, на вертикальном валу установлен диск , на котором закреплены пальцы  (изгибающий и центральный). Между ними  укладывают прутья для сгибки. Когда диск начинает вращаться в горизонтальной плоскости, уложенный стержень упирается в ролик и сгибается под воздействием изгибающего пальца.  Изгибающий палец двигается с на ружней стороны стержня.



Станки для гибки, в зависимости от стержней, так же разделяют на оборудование :


  • Для гибки стержней от 3 до 20 мм.
  • Для гибки стержней от 20 до 40 мм.
  • Для гибки стрежней от 40 до 90 мм.
  • Для гибки стержней от 3 до 90 мм.


Гидравлические станки обычно используют когда необходимо сделать несколько сложных сгибов углом до 180 градусов. Такое оборудование гнет прутья без каких-либо дефектов, напрягающих метал.


Ручное оборудование для гибки имеет множество видов, может быть даже переносным.  Обычно устанавливается на верстак для более удобного использования. Гораздо дешевле других вариантов и совершенно просты в использовании. Инструмент пригоден при небольших объемах работы.




Перед покупкой инструмента обязательно нужно знать объем работ, сроки и диаметр стержней, подлежащих сгибке. К тому же, нужно помнить о том что внешняя часть арматуры более подвержена нагрузки на растяжение а внутренняя – на сжатие.

Если подобрать не правильное оборудование или применять его не по инструкции можно с легкостью испортить как арматуру так и станок. Поэтому, перед использованием следует правильно настроить конструкцию и , при использовании, правильно зажимать в нем арматурный стержень.





Одно из приспособлений для сгиба арматуры


Когда не требуется особая аккуратность и точность, то можно согнуть прутья даже собственными руками. При наличии сильных рук и прут с диаметром 8 мм не проблема.
Две  стальные трубы позволят облегчить процесс и улучшить качество сгиба. Чем длиннее трубы , тем больший диаметр прута можно согнуть.



Сам процесс совершенно прост:

  • Прут до места сгиба вставляется в первую, фиксирующую трубу.
  • Вторая труба будет использоваться как рычаг. она надевается на другой конец арматуры и ведется в нужное направление.
  • Арматура согнута.


Для удобства фиксирующую трубу жестко закрепляют в тисках, закапывается в землю и пр.


Так же возможна модификация, когда обе трубы крепко зарываются или вбиваются в землю.  Стержень заводится между трубами и сгибается в нужное положение.

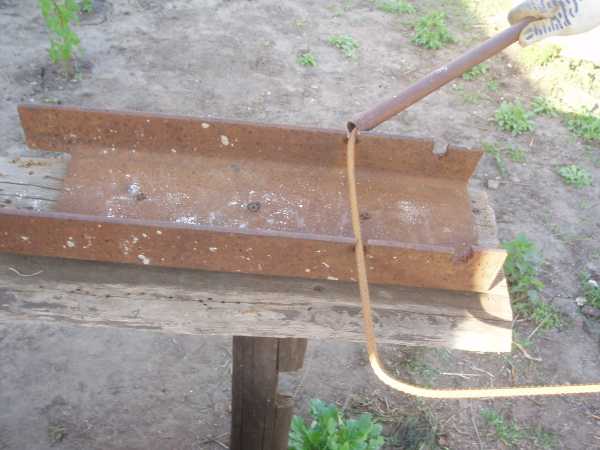

Пример самодельного станка для сгибки арматуры

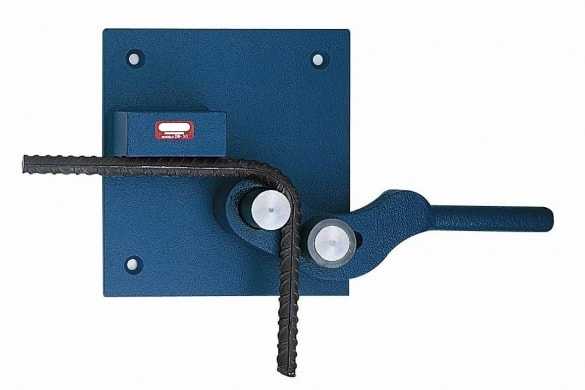

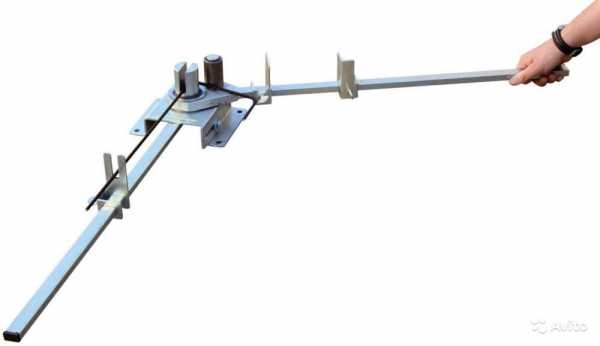

Ручной станок для сгибки арматуры:


www.city-met.ru

Как загнуть пластиковую арматуру. Пластиковая арматура. ArmaturaSila.ru


Стройка дома от и до

Как гнуть арматуру самому

Если вы решили собственными руками, что-либо построить, то пред вами обязательно встанет такой вопрос: “Как согнуть арматуру самому?”. Ведь именно арматура является самым используемым материалом при возведении зданий, каркасов, подвальных и подземных сооружений, а так же перегородок. На первый взгляд может показаться, что согнуть арматуру без определённого станка просто невозможно, но на самом деле это не так.

Предлагаю вам поближе ознакомиться со способами сгиба арматуры самому. В наше время существует два самых эффективных способа, которые позволяют согнуть арматуру самому, в домашних условиях. Первый способ это с помощью двух стальных труб, а второй способ это с помощью паяльной лампы.

И так давайте рассмотрим первый способ. Для того чтоб согнуть арматуру с помощью этого способа вам понадобится две стальных трубы (чем больше будет длинна таких труб, тем проще будет согнуть арматуру), они обязательно должны быть больше по диаметру чем сгибаемая арматура. Одну из труб необходимо укрепить, самым лёгким способ укрепить её, является просто на просто закопать трубу в землю, таким образом, чтоб она была полностью неподвижна. После того как укрепили одну из стальных труб, мы должны вставить арматуру в закрепленную трубу и вторую трубу одеть сверху. Именно благодаря второй, незакреплённой трубе мы будем сгибать нашу арматуру. Её мы будем использовать в качестве своеобразного рычага, чтоб придать арматуре нужную кривизну.

Теперь давайте рассмотрим второй способ. Чтоб согнуть арматуру при помощи паяльной лампы нам понадобится непосредственно сама паяльная лампа и молоток. В этом случае необходимо закрепить саму арматуру, для того чтоб было удобней её сгибать, но это не обязательно. Далее мы просто берем и раскаляем место сгиба и загибаем арматуру при помощь молотка в нужную сторону.

И так теперь вы знаете, как гнуть арматуру самостоятельно, и можете браться за стройку, не боясь встречи с данной проблемой. Ведь мы убедились, что в этом ничего сложного в принципе нет. Хочу дать вам один небольшой совет, если вы не обладаете большой физической силой, то лучше использовать второй метод, так как в первом случаи все-таки требуется применение физической силы, а вот со вторым методом сгиба арматуры, сможет справиться даже ребенок. А все потому, что раскаленный металл поддается сгибу намного проще, чем не раскаленный. Удачи вам в сгибе арматуры.

Смотрите также:



Загибание арматуры

troja
По стечению обстоятельств – подрядная организация турецкая. И у них есть электрический станок по гнутью арматуры. Так они на нем могут гнуть арматуру диаметром до 40мм. Но делают они это под прямым углом.
Поэтому и возник вопрос: есть ли какие-то насадки на валки данной загибочной машины (или нужна другая машинка), при помощи которых можно загнуть. к примеру, под радиусом 320мм ?
Коллеги, интересен Ваш опыт по этому вопросу.

Эти насадки (оправки) делали из сляба толщиной порядка трех диаметров в виде круга нужного радиуса с отверстием посередине, в него вставляют центральный стержень-упор гибочной машинки. Эти оправки отдельно заказывают нужного размера. Вашим туркам просто лень заказать. Русские машинки гнули арматуру до диаметра 32. Вы на заводе ЖБИ поинтересуйтесь – как они арматуру гнут по радиусу, а не как попало.

Последний раз редактировалось Leonid555, 06.10.2009 в 19:32.

troja
По стечению обстоятельств – подрядная организация турецкая. И у них есть электрический станок по гнутью арматуры. Так они на нем могут гнуть арматуру диаметром до 40мм. Но делают они это под прямым углом.
Поэтому и возник вопрос: есть ли какие-то насадки на валки данной загибочной машины (или нужна другая машинка), при помощи которых можно загнуть. к примеру, под радиусом 320мм ?
Коллеги, интересен Ваш опыт по этому вопросу.

К сожалению в данное время не могу уточнить по существу заданного вопроса насчёт радиуса гибки.Теоретически рассуждая, в принципе всё возможно, установи оправку нужного радиуса и загибай на здоровье.Если только конструкция станка позволяет такую установку, но, повторяю, на сей момент выяснить это не позволяют обстоятельства.

Для любого гибочного станка существует набор оправок. Кому он без оправок нужен. Я для русского станка просто на строительном рынке покупал. И мне готовы были под заказ любую оправку изготовить. Ничего сложного.



Как гнуть и резать арматуру

При создании структурного каркаса бетонных работ очень часто необходимы гибка и резка арматуры (стальных стержней для упрочнения бетона). Это легкий в работе материал, который часто используется в ландшафтном дизайне, искусстве и других проектах, где требуется легко гнущийся металл. Обычная арматура различается по условному диаметру, который изменяется с шагом 1/8 дюйма (то есть арматура номер 4 имеет условный диаметр 1/2 дюйма (15 мм)). Арматуру вплоть до номера 4, как правило, можно гнуть и резать вручную. Арматура большего диаметра обычно не используется кроме как для получения технических или промышленных бетонных работ и обычно требует специального оборудования вроде гидравлических ножниц и гибочных станков.

В этой статье мы примем, что используется 1/2 дюймовая арматура (номер 4), являющаяся распространенной и используемая в ландшафтном дизайне и бетонных работах жилых зон.

Шаги Править

Подберите подходящее защитное оборудование. Арматура тяжелая, она может быть острой и создавать искры при резке. Работая с арматурой, всегда носите защитные очки, рубашку с длинными рукавами, длинные брюки, перчатки и прочные ботинки.

Подготовьте рабочее место. Арматура продается в виде длинных прутов (обычно 2,5–6 метров и до 12 метров в длину). Из-за своей длины, склонности покрываться окалиной или ржавчиной и общего веса, с арматурой обычно лучше всего работать на большом открытом пространстве с небольшим количеством помех. Резка арматура зачастую приводит к появлению очень горячих искр, поэтому убедитесь, что на участке нет огнеопасных материалов. Ржавчина и искры могут испортить одежду, поэтому наденьте что-то прочное и старое.

Аккуратно произведите измерения. Учесть общую длину, все перекрывания (где вы связываете один стержень арматуры с другим) и, особенно, изгибы может быть непросто. Вы можете обнаружить, что после первых изгибов и отрезов арматуры, она получается короче или длиннее, чем вам было нужно. Как правило, это происходит из-за неудачной попытки учесть длину арматуры в месте изгиба. Это может быть сложно, но вы разберетесь. Арматуру очень легко размечать восковым карандашом (если вам нужны водостойкие отметки) или мелом (полезен для проектов, в которых нужно удалять отметки).

Отрежьте арматуру. Резку арматуры можно легко выполнить с помощью ножовки по металлу. Вы также можете использовать сабельную пилу, портативную ленточную пилу или шлифовальный станок, оснащенный пригодным для резки мягкой стали лезвием. Арматура имеет тенденцию скручиваться при резке, следовательно, как правило нужно наступать на нее или удерживать ее другим способом в процессе резки. Отрезанная арматура всегда горячая и/или острая. Пользуйтесь перчатками и будьте осторожны.

Изгибание арматуры с условным диаметром 1/2 дюйма (15 мм) и менее. Теперь, когда у вас есть отрезанный по длине стержень, пришло время согнуть его. Гибка арматуры заключается в подборе величины плеча рычага. Положите арматуру на землю. Используя длинную металлическую трубу с достаточно большим внутренним диаметром, поместите стержень арматуры в трубу, остановив ее примерно в 15 см от места, где вы хотели вы начать изгиб. Поставьте ногу на расстоянии 15–30 см от места, где вы хотели бы получить изгиб. Твердо наступив ногой, поднимайте арматуру с земли, пока она не согнется на нужный вам угол. Часто, если вы пытаетесь получить точный изгиб,нужно сгибать стержень понемногу в несколько подходов.

Другие методы и инструменты. В большинстве хозяйственных магазинов можно взять в аренду простой ручной гибочный станок для арматуры. Если вам нужно сделать много отрезов, самым эффективным решением будет аренда отрезной дисковой пилы по металлу.


Источники: http://instrumentotido.ru/armatura/kak-gnut-armaturu-samomu/, http://forum.dwg.ru/showthread.php?t=40770, http://ru.wikihow.com/%D0%B3%D0%BD%D1%83%D1%82%D1%8C-%D0%B8-%D1%80%D0%B5%D0%B7%D0%B0%D1%82%D1%8C-%D0%B0%D1%80%D0%BC%D0%B0%D1%82%D1%83%D1%80%D1%83




Комментариев пока нет!

armaturasila.ru

Как согнуть арматуру для фундамента. Арматура для фундамента. Armatura-Tonna.ru

Как гнуть арматуру самому – Как согнуть трубу в домашних условиях

Как гнуть арматуру самому – Как согнуть трубу в домашних условиях

При строительстве дачи или дома своими усилиями многие сталкивается с необходимостью получить гнутые трубы или заготовки из арматуры. Выполнить эту процедуру можно с помощью специального станка, но его приобретение требует значительных трат. Поэтому возникает вопрос о том, как согнуть арматуру в домашних условиях.

Использование стальных труб для гибки арматуры

После расчет количества арматуры и ее покупки возникает необходисоть в проведении работ по ее своими усилиями. Выполнить это можно, воспользовавшись некоторыми подручными средствами. Первый метод предусматривает применение стальных труб, которые предварительно вкапывают в землю или бетонируют. Внутренний диаметр трубы должен быть небольшим.

Арматура опускается в трубу до необходимой длины и наружную часть сгибают в сторону до получения необходимого угла наклона. При сгибании могут понадобиться помощники. Для упрощения процедуры можно дополнительно на прут надеть второй кусок трубы.

При обустройстве фундамента можно применять другой способ. Для этого понадобятся две трубы, диаметр которых должен не на много превышать диаметр прута. Также необходимо обратить внимание на длину труб, нужно будет приложить меньше усилий, если подобрать трубу большей длины.

• Два штыря вкапывают в землю.

• На прут с двух сторон надевают трубы.

• Опирая арматуру на штырь получиться довольно легко ее согнуть, достигнув необходимого радиуса кривизны.

Вместо штырей можно воспользоваться другими подобными приспособлениями, имеющимся под рукой.

Использование сварки для сгибания арматуры

Применение сварки возможно в том, случае, когда нет требований по сохранению толщины. В этом случае арматуру нагревают в месте будущего сгиба. Металл становится пластичным и легко гнется.

Также нагреть прут можно, воспользовавшись паяльной лампой. При этом арматуру необходимо закрепить в тисках, если нет возможности попросить у кого-нибудь помощи. Разогрев прут, его сгибают молотком либо вручную.

Существуют множество других методов разогревания арматуры, но следует помнить, что такой метод гибки не рекомендуется применять для конструкций, предназначенных для высоких нагрузок. Потому лучше посоветоваться со специалистами.

Согнуть трубу в домашних условиях

При выполнении разводки труб отопления может возникнуть необходимость в сгибании трубы. Выполняется эта процедура следующим образом.

• В трубу вставляют такого же диаметра пружину, которая предотвратит от возможного разрыва. После чего приступают к гибке трубы. Извлекают пружины с помощью проволоки.

• Другой способ предусматривает использование песка, которым заполняется труба. После этого ее зажимают тисками и нагревают в месте предполагаемого сгиба. О степени нагревания трубы судят по ее цвету, который должен стать ярко-красным. Убедиться в достижении необходимой температуры можно, поднеся бумагу к трубе. Если она обуглилась, значит, металл готов к гибке. В горячем состоянии не следует гнуть оцинкованные конструкции, так как это может повредить покрытие.

• Гибку труб для отопления частного дома, имеющих толстые стенки, осуществляется с помощью болгарки и сварки. Рассчитав радиус необходимого закругления, выполняют распилы. После гибки трубы, проделанные распилы сваривают.

Гибка пластиковых труб

При гибке пластиковых труб, примемняемых в системах отопления. выполняют следующие этапы.

• Воспользовавшись древесноволокнистой плитой, сделать оправу, которая придаст трубе нужную форму.

По материалам сайта: http://www.laspihills.com

Как согнуть арматуру

Строительство железобетонного ленточного фундамента невозможно без использования арматуры. Армированный пояс создается по периметру постройки и под капитальными стенами, поэтому его деформация вследствие неправильного монтажа арматуры крайне нежелательна. Чтобы в фундаменте не появились трещины, необходимо знать, как гнуть арматуру, а также тщательно выполнять все подготовительные работы.

Этапы создания армированного пояса

Подготовить траншею под фундамент: основная работа выполняется экскаватором, затем траншея углубляется лопатами до твердого грунта.

Насыпать песчаную подушку толщиной от 5 до 10 см, затем утрамбовать. Можно залить песок достаточным объемом воды, чтобы он пропитался.

Связать каркас из арматуры. Если ваш дом будет стоять на устойчивом грунте, который не склонен к деформации, вам достаточно будет одной сетки из арматуры. Основу сетки составляют прутья диаметром от 10 до 12 мм, которые вяжутся стальной проволокой.

Если дом строится на участке с близким залеганием грунтовых вод, рекомендуется заложить арматурный каркас из двух сеток. Нижняя сетка обязательно должна быть приподняла над слоем песка, иначе со временем она может проржаветь и рассыпаться. Под сетку можно подложить фрагменты кирпича или камня.

Залить траншею бетоном до необходимого уровня.

Большая часть ошибок в процессе строительства ленточного фундамента возникает на этапе монтажа арматурного каркаса своими руками. Поговорим о том, как правильно сгибать стержни из различных материалов, чтобы получить надежную и качественную конструкцию.

Выбор арматуры: металлическая или стеклопластиковая

Металлическая арматура представляет собой стальные стержни с гладкой или ребристой поверхностью (так называемым периодическим профилем). Ребристая арматура обеспечивает лучшее сцепление с бетоном. Металлическая арматура обладает максимальной прочностью и упругостью, ее можно согнуть своими руками в условиях стройплощадки, но при этом она подвержена коррозии и имеет немалый вес.

Стеклопластиковая арматура изготавливается из стеклянного или базальтового волокна, связанного композитным составом. Для обеспечения сцепления с бетоном на ее поверхность наматывают волокно по спирали или выполняют песчаное напыление. Такая арматура обладает небольшим весом по сравнению с металлической, что упрощает транспортировку и снижает ее стоимость.

Неметаллическое волокно не подвержено коррозии, спокойно выдерживает любые температуры и имеет высокую прочность на разрыв. Но стеклопластиковую арматуру невозможно согнуть в условиях стройплощадки, композитные стержни с нужным изгибом необходимо заказывать у производителя.

Стеклопластиковая арматура чаще всего применяется при возведении промышленных зданий, а для строительства небольших объектов удобнее использовать металлическую арматуру.

Сгибаем арматуру своими руками и с помощью специальных приспособлений

В железобетонных конструкциях именно арматура обеспечивает необходимую прочность и противодействует силам растяжения и сжатия, которые действуют на фундамент. Если арматура получит повреждения из-за ошибок в процессе монтажа, со временем она может разрушиться и в фундаменте появятся трещины. Это, в свою очередь, может привести к обрушению всей постройки. Наиболее сильное механическое воздействие на арматуру оказывает процесс ее сгибания. Поговорим о различных способах сгибания арматуры своими руками, их достоинствах и недостатках.

В зависимости от температурного воздействия на стержни выделяют горячий и холодный способ гибки. При горячем сгибании арматуры место будущего сгиба подогревают приблизительно до 800 градусов с помощью паяльной лампы, а затем придают заготовке нужную форму. Стержню желательно дать остыть на воздухе, не охлаждая его водой, иначе место сгиба станет очень хрупким. Но данный способ гибки в любом случае отрицательно влияет на прочность арматуры, поэтому для сильно нагруженных конструкций его применять нежелательно.

Холодная гибка происходит без подогрева, что несколько усложняет процесс, но при этом позволяет стержням сохранить свою прочность.

Способы холодной гибки

Согнуть арматуру, пользуясь при этом только своими руками, возможно, если диаметр прутьев не превышает 8 мм. Но данный способ является довольно травмоопасным, не позволяет согнуть стержни большого диаметра и получить сгиб небольшого радиуса.

Более качественный результат вы можете получить, используя самодельные устройства для сгибания арматуры в домашних условиях. Простейшая конструкция представляет собой две трубы, закрепленную и подвижную. Чтобы согнуть стержень, его фиксируют в закрепленной трубе, на выступающий конец надевают подвижную трубу и используют ее в качестве рычага.

Вы можете самостоятельно собрать простой станок для сгибания арматуры. К закрепленной станине приваривают металлический уголок и поворотную платформу. Стержень фиксируют, а затем поворачивают платформу с помощью рычага, чтобы получить нужный изгиб.

Промышленные станки для сгибания арматуры с механическим, электрическим и гидравлическим приводом целесообразно применять в случае большого объема работ.

Для создания качественного железобетонного фундамента мы рекомендуем вам сгибать арматуру холодным способом при помощи самодельных или промышленных приспособлений.

(Пока оценок нет)

Как гнется арматура?

Коментарий скорее теоритический, надеюсь тоже лишним не будет:

в СП 52-101-2003 говорится:
8.3.30 При применении гнутой арматуры (отгибы, загибы концов стержней) минимальный диаметр загиба отдельного стержня должен быть таким, чтобы избежать разрушения или раскалывания бетона внутри загиба арматурного стержня и его разрушения в месте загиба.
. то есть при гнутье важно сохранить не только прочностные характеристики металла.
Минимальный диаметр оправки don для арматуры принимают в зависимости от диаметра стержня ds не менее:
для гладких стержней:
при ds 20 мм;
при ds #8805; 20 мм;
для стержней периодического профиля:
при ds 20 мм;
при ds #179; 20 мм.

В ТСН 102-00 (актуально только для г. Москва) в п.7.2 есть список мнимальных диаметров оправки для каждого диаметра А500с и А400с. Также там сказано, что горячекатанная может подвергаться гнутью в холодном состоянии, а также с предварительным нагревом мест сгиба.

Можно обратиться ещё к Нормативным документам, которые ТУ по идее (Например СТО АСЧМ 7-93 – для А500С), там есть табличка с диаметрами оправки при испытании на изгиб. Можно ли их далее применять для гибки арматуры в строительстве.

Если большой объём и важно сохранить постоянство геометрии, то, наверное, лучше делать это не на месте, а найти компанию с оборудованием – станками для гибки. Кстати, при использовании станков а-ля трубогиб трудно получить точную геометрию – стороны вытягивает и вообще установка заготовки вручную. Но есть и буржуинские станки похитрее.

Эх, в наше время было – Как закалялась сталь .
А теперь – Как гнётся арматура .

Тут недавно один хороший знакомый при армировании бассеина гнул арматуру d18 руками с помощью трубы небольшого диаметра – сказал ,что все легко гнется, аж сам неожидал. Но это конечно не в промышленных масштабах

Не хочу ссылаться на ряд Нормативов скажу прямо – нужно всего раз потержать в руке отрезок арматуры тогоже 28 диаметра – это же лом с ним хоть на медведя. А вообще для чего так захотелось его загнуть? Обычно всегда я закладываю отдельные гнутые элементы для анкеровки обозначая их деталями изготавливаемые на заводе. Если честно было всего раз 10. В основном пытаюясь использовать принцип – чем меньше диаметр арматуры – тем лучше работа его с бетоном.

Была бы мысль – теория найдется. (Это придумал мой друг)

Тут недавно один хороший знакомый при армировании бассеина гнул арматуру d18 руками с помощью трубы небольшого диаметра – сказал ,что все легко гнется, аж сам неожидал. Но это конечно не в промышленных масштабах

Я шабашил сварщиком так-вот для решеток 12-й квадрат вручную в спираль закручивал (так называемая ковка ), и был у нас специально обученный человек который 16-й квадрат крутил 😯

__________________
Подпись неразборчива

ГИП + Главный Конструктор

Когда я работал на ЖБИ при беседе с главным технологм узнал что более 16 диаметра они не гнут, хотя нормы позволяют. При обследовании выяснили что на изгибе появляются микротрещины. Нормы писали в советское время, когда заводы не гнали сталь стопятого сорта по собственным ТУ. evil:

__________________
Нет – зарплате в конвертах, да – зарплате в бандеролях. i-m_so_happy:

Источники: http://fix-builder.ru/remont/montazh-fundamenta/34236-kak-gnut-armaturu-dlya-fundamenta, http://rfund.ru/armirovanie/kak-gnut-armaturu.html, http://forum.dwg.ru/showthread.php?t=10571


Комментариев пока нет!

armatura-tonna.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
