Как заглушить водопроводную трубу под давлением – Что делать, если забился водопровод? Как заглушить трубу с водой
alexxlab | 25.09.2019 | 0 | Вопросы и ответы
Заглушки для водопроводных труб: разновидности и сфера применения фитингов
Содержание статьи
Заглушки для водопроводных труб и других конструкций применяются в разных областях. Без них не обойтись, когда необходимо остановить утечку содержимого трубопровода, безопасно перевезти профили или придать элементам декоративный вид. Какие устройства применяются в той или иной ситуации, расскажет данная статья.
Сфера применения заглушек
Запорная арматура данного вида используется в таких случаях:
- При устройстве сетей в производственных и жилых зданиях. Делается это, чтобы в трубы не попал мусор и посторонние предметы. Коллекторы также защищают, когда в скором будущем не планируется производить разводку сетей. Если для водопровода существуют различные варианты запорной арматуры, то канализационные коллекторы в данной ситуации приходится глушить.
- В процессе демонтажа отдельных участков трубопровода. Такие элементы позволяют разбирать отдельные ветки сетей, не нарушая работу основного источника подачи воды.
- Во время аварийных ситуаций на магистралях. В данном случае применяются пневматические заглушки для трубопроводов, о которых пойдет речь чуть позже.
Разновидности фитингов
Виды заглушек зависят от сферы их применения и материала изготовления.

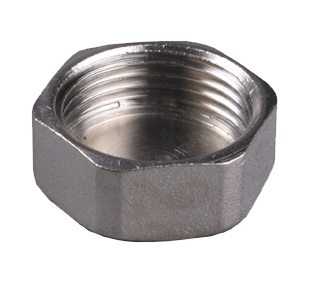

Резьбовые элементы
Такая запорная арматура встречается в каждом доме, поскольку устанавливается на бытовые сети подачи газа и воды. Устройства могут быть стальными или изготовленными из других металлов. Они оснащены внутренней или внешней трубной резьбой.
Обратите внимание! Резьбовые заглушки используются на трубопроводах диаметром до 2 дюймов.
Места соединения следует герметизировать. Для этой цели используют льняную подмотку или ФУМ-ленту. Первый вариант отличается большей надежностью, ведь даже легкий поворот в обратную сторону может повредить искусственный уплотнитель и образовать течь. Фум-лента применяется, когда приходится часто заниматься монтажом – демонтажем фитинга.
Сферические детали
Фитинги сферической формы
Устройства данного типа используются в газопроводах и нефтепроводах, состоящих из стальных труб ГОСТа 17379-2001. На них возлагается ответственная функция – поддерживать работу магистралей с рабочим давлением в пределах 100 атмосфер.
Фланцевые устройства
В данном случае глухой фланец без каких-либо отверстий, соединяется с обычным трубным фланцем с помощью болта. В герметизации соединений участвуют прокладки из разных материалов. Их выбирают в зависимости от температуры рабочего вещества и давления в сети.
Фланцевые заглушки
Для водопроводов холодной воды применяется обычная резина, а для горячей – изделия из паронита или других термостойких материалов.
На заметку! Фланцевые стальные заглушки ставятся на водопроводную трубу, диаметр которой превышает 2 дюйма.
Пневматические резиновые заглушки
С помощью данных фитингов можно быстро перекрыть поврежденные участки трубопровода. Устройство, которое представляет собой полую конструкцию из резины, при закачке в него воздуха способно увеличиваться в объеме. Монтируется оно следующим образом:
- Из поврежденного участка водопровода удаляется вода.
- Делается вырезка технологического отверстия, диаметр которого соизмерим с диаметром фитинга.
- В полученное отверстие вставляется заглушка, а затем в нее нагнетается воздух.
- Объем приспособления увеличивается, в результате чего перекрывается сечение коллектора.
Пневматические резиновые заглушки
Знание, как поставить пневматическую заглушку на водопроводную трубу, позволяет проводить ремонтные работы на поврежденных участках трассы без отключения основной ветки.
Защитные и декоративные приспособления
Заглушки данного вида применяются в мебельном производстве и как защита конструкций из металла от влаги и других негативных факторов. Полиэтиленовыми изделиями обычно прикрывают торцы профилей при транспортировке (в этом особенно нуждаются трубы с нарезанной резьбой).
- Изделия из пластмассы
Пластиковые заглушки, которые применяются в мебельном производстве, берегут не только мебель, но и внутреннюю отделку комнат. Например, ножки стульев, кресел и прочих предметов интерьера с пластмассовыми наконечниками не повреждают пол и делают мебель привлекательной.
Использование пластиковых запорных фитингов целесообразно и при устройстве ограждений из различных профилей. Такой забор приобретает законченный вид и надежно защищается от коррозии.
- Резиновые фитинги
Детали из резины выполняют исключительно защитную функцию. Если ими прикрыть торцы различных стояков, в них не попадет мусор, листья, дождь и снег. Прочность резиновых заглушек уступает изделиям из полимеров и стали, но привлекает своей стоимостью.
Запорные элементы из резины
- Стальные элементы
Простейшим вариантом такой заглушки является пластина, которую приваривают на торец столбов ограждения. Затем ее подрезают по размеру конструкции и шлифуют. Для надежности деталь покрывают грунтовкой и красят. Чтобы придать элементу декоративный вид, пластину можно дополнить фигурным украшением – шаром иди декоративным кованым литьем.
Благодаря широкому ассортименту запорных элементов, можно не только решить вопрос, как заглушить водопроводную трубу, но и улучшить внешний вид и защитные качества забора и внутреннего убранства дома. Главное, определиться, что для вас важно – долговечность или красота.
Понравилась статья? Поделитесь ей:
trubsovet.ru
видео-инструкция как заглушить без резьбы своими руками, фото и цена
Сколько времени используются в сантехнике трубы, столько и существуют на них заглушки. Этим деталям обычно уделяется незаслуженно мало внимания, а ведь они также являются частью герметичности всего трубопровода и должны чётко выполнять свои функции. В этой статье мы рассмотрим их основные виды и назначение.
Фото разнообразных заглушек
Назначение
Заглушки используются в следующих ситуациях:
- Во время транспортировки труб. Это помогает исключить получение изделием внутренних повреждений.
Перемещение труб с торцевыми заглушками
- Для осуществления закупоривания окончания ветки водопровода, канализации или газопровода. Ведь все трубопроводы должны где-то оканчиваться, и именно заглушка отвечает за необходимую герметизацию такого места.
Пластиковая заглушка на канализационную трубу
- При ремонте повреждённого участка. Особенно, если отключить всю систему невозможно, а изолировать место восстановления, остановив поток содержимого трубопровода, необходимо.
Разновидности
В первую очередь заглушки отличаются материалом изготовления.
Материал
Заглушки на стальные трубы разных размеров
Есть два ГОСТа, которые определяют материал подходящего изделия:
| Номер ГОСТа | Определение |
| 17379 — 2001 | Материал заглушки должен соответствовать материалу трубопровода:
|
| ГОСТ 18599-2001 | Для труб с маленьким сечением, независимо от их материала, допускается применение заглушек из полиэтилена низкого давления |
Изделия из ПНД для закупоривания водопровода
Совет: если вам необходимо остановить поток агрессивных веществ с высокой температурой, то рекомендуется использовать исключительно стальные заглушки. Хоть их цена и выше пластиковых аналогов, зато они способны выдержать более высокое давление и нагрев до 600 оС.
Способ фиксации
Эксплуатационная инструкция предполагает четыре основных варианта фиксации заглушек:
- Болты. Этот тип крепления требует наличия специальных отверстий-ушек на самой трубе, что накладывает некоторые ограничения, и дополнительного использования уплотнителя, необходимого для повышения уровня герметизации.
Совет: рекомендуется использовать такой вид соединения для межфланцевых моделей, которые предназначены останавливать движение жидкости между частями трубопровода без его полного демонтажа. То есть, в том случае, когда доступ к торцу трубы ограничен, и представляется возможным лишь скрутить болтами просунутую в узкую щель перекрывающую пластину.
Межфланцевая заглушка
- Резьба. Наиболее удобный в применении своими руками и надёжный метод крепления. Резьбовые каналы могут быть нарезаны с внешней или внутренней стороны изделия, главное, чтобы у трубы имелась аналогичная обработка. Вы наверняка не раз сталкивались с таким способом герметизации в быту, закручивая крышки бутылок, банок или канистр, и судить о его эффективности можете не понаслышке.
Резьбовая стальная заглушка – просто и надёжно
- Сварка. Как заглушить трубу без резьбы? В этом случае вам понадобятся сварные представители рассматриваемых комплектующих и сварочный аппарат.
- Отсутствие необходимости наличия соединительных элементов на самой трубе. То есть, вы сможете заварить любой отрезок трубопровода.
- Высокие показатели надёжности и герметичности.
Но также есть и минусы:
- Сложность проведения демонтажа или замены в случае необходимости.
- Необходимость наличия специального оборудования и умения им пользоваться.
- Ограничивается металлическими изделиями.
Эллиптическая сварная заглушка
- Вставка — самый простой, дешёвый, но вместе с тем и наименее эффективный вариант закупоривания. Мы выше упоминали о применении пластиковых изделий для герметизации полипропиленовых или металлических труб, так вот оно реализуется именно так.
Конечно же, о том, что такой метод выдержит высокое давление речи и быть не может, но для перекрытия безнапорных участков его бывает вполне достаточно. Примечательно, что он отлично подходит и для профильных конструкций.
Ассортимент пластиковых заглушек
Место применения
Внутренняя квадратная полипропиленовая модель
Для пластиковых изделий благодаря их эластичности возможно два способа использования:
| Вариант | Особенности |
| Внутренний | Стыковочная часть вставляется внутрь трубы, практически полностью прячась в ней, что придаёт всей конструкции большую эстетичность |
| Внешний | Заглушка надевается как колпак на торец трубопровода, что возможно даже в случае его засорения |

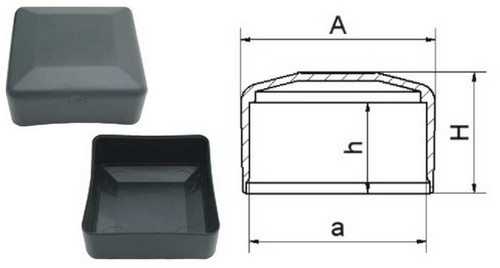

Внешняя квадратная полипропиленовая модель
Форма
Сферическая заглушка из железа
Что касается форм, то они могут быть самыми разнообразными в соответствии с сечением трубы: круг, овал, прямоугольник, квадрат и так далее. При этом выступающая часть обычно бывает плоской или выпуклой.
Заключение
Трубопровод всегда где-то заканчивается, а иногда его необходимо ремонтировать. И в том и в другом случае вам понадобятся заглушки, чтобы перекрыть поток проходящего в нём вещества. Они отличаются по материалу, способу фиксации, месту применения и форме, так что вы всегда сможете подобрать наиболее оптимальное изделие для вашего конкретного случая.
Заглушенная гофрированная полипропиленовая труба
Видео в этой статье предоставит вашему вниманию на рассмотрение дополнительную информацию, касающуюся изложенных материалов. Делайте свой выбор в соответствии с приведёнными рекомендациями.
gidroguru.com
какие бывают, резьбовые, для водопровода, газовых труб
Содержание:
Заглушки – это весьма универсальный предмет, используемый в самых разных ситуациях. Чаще всего они применяются в трубопроводах, выполняя тем самым определенные технологические задачи. Нередко заглушки встречаются в цельных конструкциях в качестве декоративных элементов. В данной статье будут рассмотрены металлические заглушки на трубы и особенности их применения.
Применение металлических заглушек
Металлические заглушки на трубы применяются в следующих случаях:
- При необходимости перекрыть коммуникационную сеть для защиты от попадания посторонних предметов. Как правило, заглушки устанавливаются на трубопровод в том случае, если ему в ближайшее время не грозит монтаж разводки. Иногда бывают ситуации, когда глушить систему нужно обязательно, и тогда конструкция может оснащаться запорной арматурой.
- При демонтаже отдельных частей трубопровода. Разбирать трубопроводы приходится нередко, а большинство систем имеют несколько рабочих контуров. Учитывая этот фактор, заглушки могут применяться для блокировки отрезков системы без ее полной остановки, что зачастую оказывается довольно важным.
Конечно, приведенные примеры нельзя назвать исчерпывающими – заглушки могут использоваться и в других ситуациях. Выше были описаны лишь наиболее распространенные случаи, в которых необходима блокировка трубопровода.
Виды металлических заглушек
Классификация заглушек осуществляется в зависимости от материала изготовления и способа монтажа, в зависимости от чего можно выделить следующие виды устройств:
- Резьбовые заглушки;
- Обжимные заглушки;
- Фланцевые заглушки;
- Заглушки из стали;
- Эллиптические заглушки;
- Компрессионные фитинги.
Заглушки резьбового типа наиболее распространены – их можно встретить в любой квартире. Эти устройства применяются для блокировки газопроводов и водопроводных сетей. Для изготовления резьбовых заглушек может использоваться как сталь, так и другие металлы. Как правило, резьбовые металлические заглушки для труб устанавливаются на трубы небольшого диаметра при помощи наружной или внутренней резьбы. Читайте также: “Какие заглушки для труб бывают, как их выбрать и установить”.
Чтобы блокировка была качественной, ее нужно герметизировать, для чего используется ФУМ-лента или подмотка изо льна. Льняная подмотка гораздо лучше справляется со своей работой – при самопроизвольном выкручивании заглушки такой способ герметизации может некоторое время удерживать систему в закрытом состоянии. ФУМ-ленты таким качеством похвастать не могут, но с ними гораздо проще работать, поэтому их используют, если заглушка с резьбой для труб в дальнейшем будет демонтироваться.
Обжимные заглушки – это еще один вид устройств для блокировки трубопровода. Способ установки обжимных заглушек полностью соответствует их названию: для монтажа не требуется сварка или резьба, поскольку вместо них используется обжимное кольцо. Инструмент, позволяющий зафиксировать кольцо должным образом – пресс с ручным или электрическим приводом.
Заглушки обжимного типа имеют достаточно высокие характеристики. Все они могут долго работать при высоком давлении и отличаются хорошим уровнем вибрационной усталости, продлевая срок службы трубопровода даже при тяжелых условиях эксплуатации.
Именно высокими характеристиками обуславливаются сферы применения обжимных фитингов – метрология, газотурбинные системы и компрессионное оборудование. Конечно, данные фитинги можно использовать и в других сферах, но чаще всего их применяют в описанных выше отраслях.
Особенности применения
Еще один вид металлических заглушек для труб – фланцевые изделия, выполненные в виде глухого фланца. Установка подобных блокираторов осуществляется очень просто: достаточно взять болты и с их помощью зафиксировать фланец на трубе. Конечно, нужно подбирать соответствующую заглушку, способную выдержать рабочее давление и температуру, и использовать материалы для герметизации соединения. Фланцевые заглушки подходят для труб диаметром свыше 2 дюймов.
Для металлических трубопроводов могут использоваться и простые заглушки из стали. Такой способ перекрытия трубы очень прост и надежен – к торцу трубы, которую нужно заглушить, приваривается стальной лист, который для лучшего вида впоследствии зачищается и покрывается краской. В итоге получается надежная заглушка на газовую трубу или водопроводную сеть.
Кроме того, изделия из стали хорошо подходят для обустройства различных дизайнерских решений. В частности, такие элементы часто можно встретить в конструкции разных металлических строений и ограждений. Нередко из стали создаются заглушки сложной конфигурации, поэтому с ними приходится работать очень внимательно.
На первый взгляд может показаться, что декоративные заглушки не представляют практической ценности. Такое утверждение в корне неверно – приваренная стальная деталь предотвращает коррозию самой трубы, причем это качество актуально даже в случае с оцинкованными трубами, которые всегда начинают покрываться ржавчиной с торца.
Труба, которая была подрезана в рамках подготовки к обустройству необходимой конструкции, лишается цинкового покрытия, из-за чего коррозия начинает воздействовать на металл. Конечно, это приводит к потере визуальных качеств ограждения, но это далеко не самая большая проблема.
Главная неприятность кроется в ускоренном разрушении конструкции, которую можно предотвратить при помощи обычных заглушек. Кроме того, приваренный стальной лист защитит трубу от попадания посторонних предметов, в том числе органических, которые при гниении оказывают негативное влияние на металл.
Советы по выбору
При поиске заглушек на рынке стоит обращать внимание не только на металлические изделия – есть и другие интересные материалы. Главное требование можно сформулировать так: материал выбранных заглушек не должен конфликтовать с самими трубами.
Неплохим вариантом блокировки труб являются эллиптические заглушки. Правда, они подходят только для установки на длительное время в трубопроводе, который не эксплуатируется. Монтируется такая металлическая заглушка для водопроводных труб исключительно при помощи сварки. Для изготовления этих запорных деталей используются разные сорта стали, но требования ко всем разновидностям эллиптических заглушек одинаковы – они должны работать при давлении до 16 МПа и температуре, варьирующейся в пределах от -70 до +450 градусов.
Есть еще один вид запорных элементов для труб – компрессионный фитинг. Это устройство является разновидностью обжимных заглушек, но отличается от них наличием разрезного кольца, позволяющего закрывать элементы трубопровода, находящиеся на открытом пространстве.
Главное достоинство компрессионных фитингов – очень простой монтаж, для которого требуется всего лишь пара разводных ключей. Отсутствие необходимости в специальном оборудовании позволила данным видам запорных элементов стать достаточно популярными. Чаще всего используются устройства диаметров в 16, 20, 26 и 32 мм.
При помощи компрессионного фитинга можно добиться полной герметичности конструкции, не используя сварку или болтовое соединение. В конструкцию обжимных колец входят хорошие материалы, придающие готовым элементам высокий уровень вибрационной усталости и способность выдерживать большое давление. К тому же, компрессионные фитинги являются разборными, поэтому их можно устанавливать несколько раз.
Конструкция компрессионных металлических заглушек включает в себя следующие элементы:
- Корпус;
- Уплотнительное кольцо;
- Разрезное обжимное кольцо;
- Обжимная гайка.
Фитинг устроен довольно просто, но при этом демонстрирует высокие эксплуатационные характеристики.
Тройники для металлических труб
При помощи тройников можно подключать к трубопроводу дополнительные ответвления, создавая тем самым более сложные коммуникационные сети. Тройник, как понятно из названия, имеет три ответвления. В зависимости от назначения и рабочих особенностей различаются переходные и равнопроходные тройники, а производятся они в двух формах – обычной и комбинированной.
Для изготовления тройников могут использоваться как разные сорта стали, так и полипропилен. Популярностью пользуются и первые, и вторые, но с металлическими изделиями возникает больше вопросов. Стальные тройники могут иметь резьбовое и приварное крепление. Фиксация тройника при помощи резьбы обходится несколько проще, поэтому такой метод часто выбирают при желании сэкономить немного времени и сил.
Выбирая тройник для собственного трубопровода, нужно отталкиваться в первую очередь от марки стали и способа крепления устройства. Немаловажным моментом являются и технические характеристики тройника – он должен без проблем выдерживать рабочую нагрузку.
Разнообразие тройников позволяет подобрать оптимальный вариант для каждого случая. Например, для обустройства ответвлений под углом можно выбрать фитинг, отводы которого расположены под углом 30, 45 или 90 градусов.
Если трубопровод будет работать в условиях агрессивных сред или химически активных веществ, то свой выбор стоит остановить на устройствах, выполненных из слаболегированной углеродистой стали. Дело в том, что такой материал придает готовому изделию высокую степень устойчивости к коррозионному воздействию и агрессивным веществам, а также обеспечивает долговечность и надежность.
При выборе тройника стоит смотреть в первую очередь на качество, а не на стоимость – замена неисправного тройника в итоге обойдется намного дороже, чем сделанный сразу правильный выбор. Особенно этот фактор актуален в том случае, если трубопровод проходит в неудобном для ремонта месте.
Заключение
Металлические заглушки для труб имеют массу разновидностей, поэтому проблем с выбором не будет – для каждого случая найдутся свои запорные элементы. Подбирая качественные материалы, можно надежно и безопасно закрыть любые трубы.
trubaspec.com
Как устранить течь в трубе с водой под давлением
Из всех возможных поломок, возникающих в доме или квартире, авария на трубопроводе является одной из самых неприятных.
Более того, если в случае возникновения течи на трубах холодной или горячей воды их можно просто перекрыть и спокойно заняться ремонтом, то свищ в отопительной системе требует немедленного устранения.
В противном случае могут возникнуть весьма неприятные последствия:
- ожоги от воздействия горячего теплоносителя;
- порча мебели, отделки стен и полового покрытия;
- затопление соседей (в случае многоэтажного дома).
И все это сопровождается суетой, растерянностью и массой других отрицательных эмоций. Поэтому к аварийной ситуации лучше подготовиться заранее. Все варианты предусмотреть невозможно, но кое-какие приспособления и материалы в доме все-таки лучше иметь.
Причины возникновения протечек на трубопроводах
Для того чтобы эффективно справиться с неприятной ситуацией, нужно понимать причину возникновения протечки.
Таких причин несколько:
- Механическое повреждение трубы. Ни одна труба, даже металлическая, не говоря уже о полипропиленовой или пластиковой, не выдержит серьезного физического воздействия. Именно по этой причине трубопроводы стараются прокладывать в тех местах, где нет интенсивного к ним доступа.
- Нарушение технологии монтажа трубопровода. Слабым местом стального трубопровода являются сварные швы и резьбовые соединения. Металлопластик и полипропилен, подверженные температурным деформациям, могут разгерметизироваться по причине неверно подобранных параметров элементов системы, а также при неверном их подключении и монтаже.
- Коррозия стального трубопровода, вызванная взаимодействием воды, циркулирующей в магистрали, и внешней среды. Возникающий конденсат, проникая в незащищенные узлы коммуникаций, постепенно их разрушает.
- Нарушение режима работы: низкое или высокое давление в трубопроводе, изношенная арматура и другие причины.
При возникновении течи в любом месте магистрали в первую очередь нужно определиться с тем, на какой период времени должна быть устранена авария. Если Вы хотите просто дождаться приезда аварийной бригады, то можно просто ограничиться удалением подтекающей воды.
Если же нужно каким-то образом дождаться окончания отопительного сезона, то меры придется принимать более серьезные.
Не стоит себя обманывать: качественный ремонт отопительных труб возможен только при пустой системе отопления.
Способы устранения течи труб под давлением
Таких способов не так много. Ведь когда в трубе циркулирует вода, самые надежные способы устранения аварии просто недоступны: нет возможности заменить дефектный участок или воспользоваться сваркой.
К наиболее популярным способам относятся следующие:
- установка хомута;
- закручивание в отверстие на трубе самореза;
- цементирование щели;
- аварийный клей;
- использование бинта и поваренной соли.
Ремонт трубы путем установки хомута
Это самый надежный и простой способ устранения аварии как на водопроводных, так и на отопительных трубах.
У каждого уважающего себя домашнего мастера в запасе должно быть несколько хомутов. Их продают на строительных рынках и в специализированных отделах сантехники. Лучше иметь хомуты разных размеров в соответствии с диаметрами труб, имеющихся в доме.
Технология устранения свища проста:
- На место утечки накладывают резиновое уплотнение.
- На него устанавливают хомут и затягивают его при помощи крепежа, входящего в комплект.
Если под руками нет заводского хомута, можно использовать самодельный резиновый бандаж.
Для его изготовления подойдет любая резина, имеющаяся в доме – жгут, полоска, вырезанная из велосипедной камеры. Этой резиной плотно обматывают место протечки и закрепляют ее самодельным хомутом или проволокой. Главное, чтобы ширина резиновой заплатки на несколько сантиметров перекрывала свищ, а ее длина была достаточной, чтобы охватить трубу по всей окружности.
Использование самореза
Этот вариант можно использовать только для небольших дефектов. Их размер не должен превышать 4 мм. Для заделки отверстия лучше использовать оцинкованный саморез и пресс-шайбу к нему. Его просто заворачивают в отверстие и фиксируют, перекрывая воду. После такого ремонта труба может простоять 2-3 года, но лучше при первой же возможности заменить участок лопнувшей трубы.
Кроме того, саморез, торчащий внутри трубы, рано или поздно станет причиной ее засорения.
Цементирование дефекта
Такой способ устранения аварии можно использовать только при условии небольшого давления в трубе.
Для выполнения ремонта понадобятся обычный бинт и цемент:
- Цемент разводят с водой в небольшой емкости и хорошо перемешивают.
- Бинт нужно нарезать на куски примерно по 25-30 см.
- Куски бинта пропитывают цементной смесью и последовательно наматывают на трубу.
- Сверху всю эту «конструкцию» необходимо густо замазать раствором.
Если вода течет активно, этот вариант лучше не пробовать.
Аварийный клей
Это современное средство, представляющее собой двухкомпонентную смесь, состоящую из металлической пыли и эпоксидной смолы. В комплект входит отвердитель, который необходим для быстрой полимеризации смеси.
Ремонт производится следующим образом:
- С поверхности трубы удаляют ржавчину и краску.
- Затем место ремонта обрабатывают наждачной бумагой, чтобы придать ему шероховатость.
- Приготовленный по инструкции состав наносят на место расположения трещины и оставляют до полного высыхания. Для ускорения полимеризации место ремонта можно немного прогреть строительным феном.
Работы производятся в перчатках, так как смесь может раздражать кожу рук.

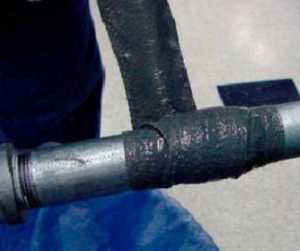

Бинт и поваренная соль
Это старинный способ устранения небольшой течи, возникшей в труднодоступном или неудобном для наложения хомута месте. Он не слишком надежен, но как временная мера вполне годится. Нередко данный вариант используется для ремонта дефектов, возникших в соединительных узлах – уголках, муфтах, тройниках.
Способ прост: место протечки обматывают бинтом, пересыпая его слои солью. Растворяясь, она коксует место протечки.
Таким образом, для ремонта труб, находящихся под давлением, необходимо иметь дома хотя бы ремонтные хомуты. Это самый быстрый и достаточно надежный способ устранения аварии.
diskmag.ru

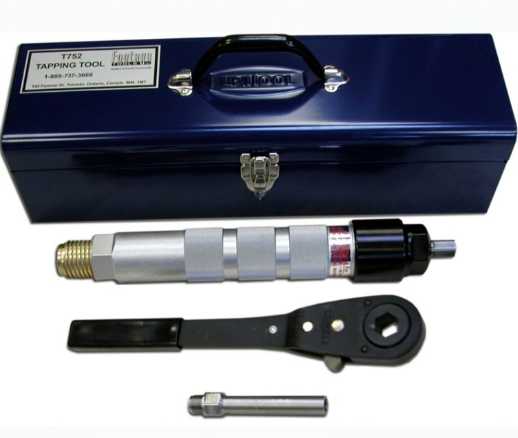

Врезка в трубу водопровода: варианты и этапы процедуры
Врезка в водопровод осуществляется в различных случаях. Врезку в существующий водопровод можно выполнять только в особых ситуациях. Просто так врезаться в коммуникации нельзя, для этого нужно получить разрешение, особенно когда речь идет о государственном водопроводе.

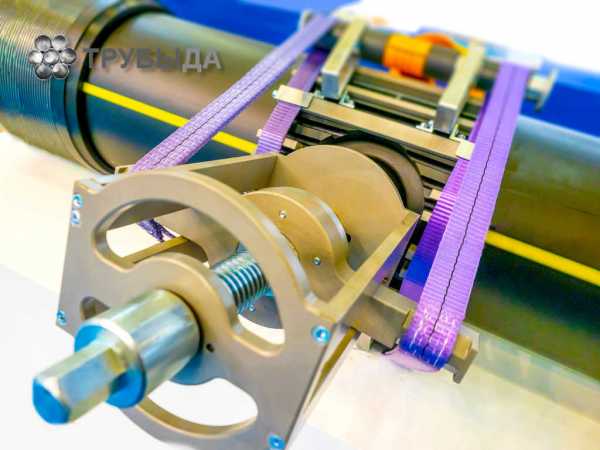

Врезка в трубу
Варианты врезки в трубопровод
Существуют такие варианты:
- врезка в магистральный водопровод;
- врезка во второстепенный трубопровод.
От вида врезки, материла трубопровода и других нюансов зависит, как будут осуществляться работы и какое оборудование будет использовано.
Магистральный водопровод обслуживает не одну квартиру или дом, а большой участок. Такие трубопроводы проходят через различные районы населенного пункта, к ним присоединяют ветки, которые подают воду каждому потребителю. Магистральные трубы находятся под высоким давлением.
Осуществлять врезку в трубу водопровода второстепенного легче, т. к. эти трубы тоньше, расположены близко к поверхности, обладают пластиковым корпусом. При врезке следует различать трубы, которые бывают с высоким, средним и низким давлением.
У труб высокого давления прочный корпус. Они выполнены из стали, чугуна или полиэтилена — материалов высокого давления. При работе с этими конструкциями нужно соблюдать технику безопасности. При врезке в водопровод жидкость будет выходить под большим напором, перекрыть который трудно подручными средствами. Трубы среднего и низкого давления более безопасны. Осуществлять ввод в такие трубопроводы легче: у них тонкий корпус, а пробой в коммуникации можно устранить даже подручными средствами.
По типу материала трубы могут быть изготовленными из следующих материалов:
- чугуна;
- стали;
- полиэтилена.
Подключение к чугунной трубе
Врезка в чугунную трубу водопровода осуществляется при помощи муфты. Присоединение чугунной трубы к коммуникациям требует соблюдения таких правил:
- Сначала очищают поверхность трубопровода на участке, где будут делать отверстие для ввода, от загрязнений и ржавчины.
- На трубе фиксируют резиновый уплотнитель и устанавливают седелку.
- К отводу крепят запорный вентиль, через него будут устанавливать коронку.
- Выполняют сверление перфоратором, при этом постоянно охлаждают участок ввода. Сначала берут сверло маленького диаметра, постепенно его толщина увеличивается.
- Когда коронку уберут, задвижку закрывают.
- В конце работы наносят антикоррозийную прослойку и изоляцию.
При использовании чугуна надо применять несколько коронок для сверления. В них фиксируют режущие пластины, изготовленные из твердых сплавов металлов. Необходимо устранить перегрев оборудования и инструментов. Для этого режущие части приборов охлаждают водой. Чугун достаточно хрупкий, поэтому сверлить нужно на низких оборотах и с небольшим давлением. Когда электрический прибор вытаскивают из отверстия, на него может брызнуть вода.
Поэтому между оборудованием и патроном ставят резиновый экран. При использовании седельного хомута для фиксации к водопроводу используют резиновый уплотнитель. Хомут можно устанавливать при помощи перфоратора, который состоит из болта блокировки, крана для промывки, ручки и вала, снабженного сверлом. Прибор имеет металлический корпус, снабженный направляющей муфтой, чтобы облегчить выполнение работ.
Врезка в стальную трубу
Стальные трубы отличаются жесткостью и пластичностью. Врезка в водопроводную трубу из стали осуществляется по правилам:
- Сначала очищают поверхность трубопровода, где будут производиться работы, от загрязнений, коррозии и налета.
- Фиксируют на участок хомут для врезки в водопровод под давлением.
- Делают сварку швов и проверяют их на герметичность.
- После этого к патрубку присоединяют вентиль, через него делают отверстие в магистральной трубе под давлением.
- Подсоединяют новую ветвь трубы.
- Верхний участок магистральной трубы просверливают перфоратором, а оставшийся небольшой слой в несколько миллиметров обрабатывают вручную.
Врезка в бытовой водопровод внутри дома
Врезка в водопровод, находящийся внутри дома, может выполняться с помощью специалистов или самостоятельно. Для этого надо проложить трубу от крана к участку или какому-либо строению на прилегающей к дому территории.
Выполнив отвод, надо сделать еще 1 вентиль в колодце. Он понадобится для срочного отключения воды. Сзади вентиля оставляют часть трубы такого же диаметра. От нее будут идти трубы с меньшим диаметром. Открытый конец трубы оснащают заглушкой с помощью сварки и листового металла необходимой толщины.
Если входной вентиль закрыт, выполнять монтаж можно не торопясь. В стальном трубопроводе сваркой выполняют отверстие меньшего диаметра, чем толщина разводящей линии. Потом приваривают штуцер с вентилем. Отверстие просверливают. При этом используют сверло необходимого диаметра.
Разводку в доме от трубопровода из пластика выполняют пластиковыми тройниками по правилам:
- Вырезают участок трубопровода в том месте, где будет монтироваться тройник.
- Концы частей трубы, которую разрезали, смазывают герметиком.
- На места разреза плотно насаживают тройник и затягивают его накидными гайками.
- Устанавливают кран в гнездо тройника.
- Элементы можно монтировать при помощи цанг, которые имеют разные формы.
- Сварку должен выполнять профессионал. Своими руками можно делать седелку или хомут только в том случае, если в системе нет воды. Все другие работы должен проводить человек, имеющий специальные навыки.
Этапы процедуры
Этапы врезки в дейстующие сети:
- Выбирают способ врезки. Монтаж выполняют под углом 45 или 90º, отвод можно направить вверх или в сторону.
- Выбирают материал труб с определенным диаметром.
- Если работы будут осуществляться без отключения воды, то применяют седельный хомут.
- Готовят инструменты: лопату, перфоратор, фрезу, болгарку, наждак, коронку.
- Выполняют земляные работы. Копают котлован, чтобы добраться до магистрального водопровода.
Все действия с трубами, находящимися под давлением, требуют соблюдения техники безопасности и проведения данных этапов работ.
Определение участка врезки
Перед началом выполнения работ надо определить необходимость врезки и место прокладки системы. Магистральная труба должна идти по прямой линии. При расчете глубины прохождения водопровода надо учитывать уровень промерзания труб в данном регионе. В средней полосе этот показатель составляет 1,2-1,5 м. Также следует знать, какие еще коммуникации имеются на территории, чтобы не повредить их.
Выполнение отвода от магистрали
Эти работы выполняют при помощи врезки в трубу под давлением. Производится сверление отверстия перфоратором. В конце работы внешнюю линию укладывают в траншею и посредством муфты соединяют с вентилем.
При отводке от магистрали водопроводной линии начало нового трубопровода должно находиться на вентиле хомута, а его конец — на приборе учета расхода воды. Счетчик должен быть расположен между отсекающими вентилями.
Если ввод в трубопровод требует прохождения отвода через стену, то при работе надо предусмотреть зазор 0,2 м. После окончания работ этот зазор надо уплотнить водостойким сальником, который покрывают сверху цементом.
Регулировка и испытания системы
Так как проходила врезка под давлением напора воды, после проведения работ нужно проверить правильность стыковки всех элементов системы. Для этого подают воду под давлением в новую линию. Через кран на другом конце трубопровода удаляют воздух, образовавшийся в системе. Если все соединения герметичные и прочные, то траншею закапывают.
Разрешающие документы
Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.
Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.
Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.
trubyda.ru
Как врезаться в водопроводную трубу под давлением?
Очень часто, при подключении квартир или частых коттеджей, к водопроводной сети, отключить насосы создающие давление в общей магистрали, довольно хлопотно. А для того что бы слить воду полностью и произвести сварочные работы, так и вообще очень долго – соседи будут возмущаться без воды.
Вот в связи с этим и возникает вопрос “как врезаться в трубу находящуюся под давлением без остановки?”
Врезку можно сделать и под давлением, имея опыт работы с сантехническим оборудованием и инструментами. При соблюдении всех правил – должной подготовке и расторопности, негативные последствия будут минимальными и легко устранимыми (я имею ввиду некоторое количество воды неизбежно пролившейся во время монтажа)
Если требуется врезаться в металлическую трубу диаметром от 15 до 50 миллиметров (это самые часто используемые диаметры для квартирных стояков и отводов) можно воспользоваться специальным накладными трубными отводами. Выглядят они вот так –
Отвод-врезка устанавливается на магистральную трубу. Место установки трубы нужно очистить от краски, ржавчины и протереть, что бы резиновая прокладка хорошо прилегала к наружной стенке трубы. Поджимаем хомут болтами. В боковой отвод ввинчиваем шаровый кран.
Теперь берем дрель со сверлом диаметром равным отверстию в верней части корпуса отвода-врезки (оно как правило меньше проходного диаметра шара крана) На дрель, в ее верней части, где закреплен подшипник вала на котором находится патрон, делаем раструб-воронку из твердого материала – картона или полиэтилена (просто сгибаем конус и его верхнюю часть закрепляем хомутом на корпусе дрели) Должна получится большая воронка со вращающимся сверлом по середине. Ставим емкость под наше место сверления и поставив шаровый кран в положение “открыто” прямо через него начинаем сверлить стенку магистральной трубы. Эта воронка нужна нам не только для удобства – что бы вода не брызгала в стороны, но и для безопасности – дрель работает от электричества, а оно как известно с водой не дружит.
Сверлим стенку трубы уверенно, и перед предположительным выходом сверла внутрь трубы, уверенно удерживаем дрель от закусывания и увеличиваем обороты. Сразу как вода из магистрали хлынула в образовавшееся отверстие, отнимаем руку с дрелью немного, пока сверло не выйдет из шара кран. Закрываем кран. Все – врезка готова. Теперь может делать монтаж любого оборудования при закрытом кране.
Тот же самый алгоритм действий и с пластиковой трубой –
Есть и специальные наборы устройств для врезки под давлением, как например вот этот.
Корпус устройства навинчивается на кран который оканчивает резьбовое соединение ответвления уже приваренного к стенке трубы магистрали. Сверлится так же как и дрелью, толь ко утечка воды и брызки минимизированы за счет уплотнений внутри корпуса устройства. После того как отверстие готово, шток со сверлом вытягивается и кран перекрывается, после этого устройство отвинчивается от крана.
Вот наглядное видео как это работает на деле.
www.remotvet.ru
