Содержание

как загнуть, выпрямить трубку своими руками

Содержание:

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.


Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.


Алюминиевые трубы классифицируют по следующим параметрам:

  1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.

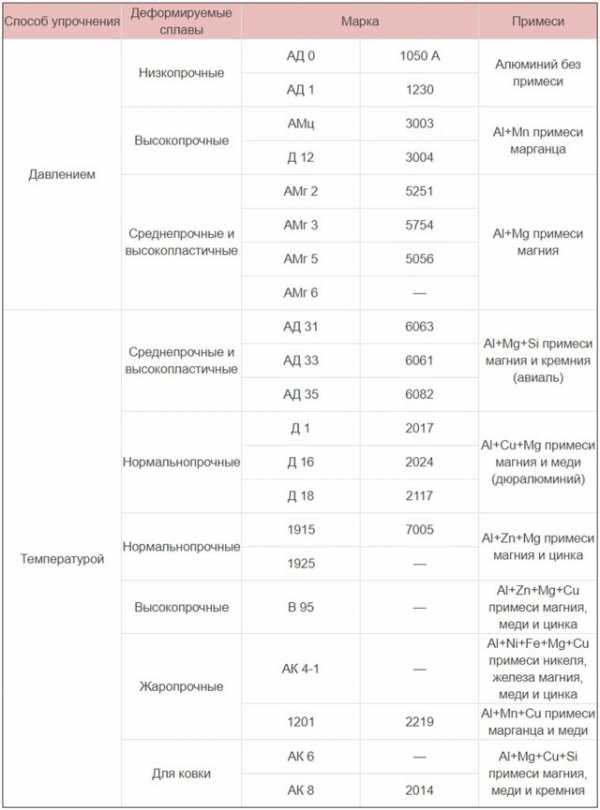

  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

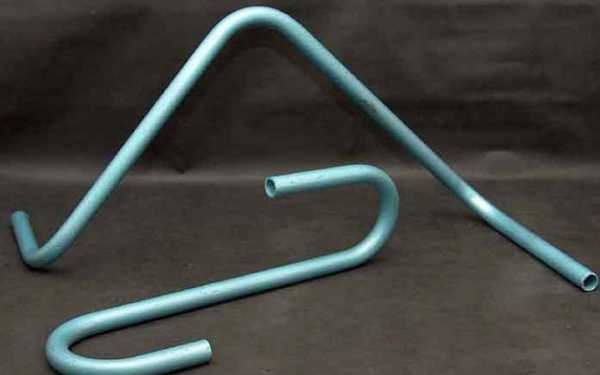

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

  1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.


Вне зависимости от выбранного варианта гибки, главная задача – не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибом в домашних условиях

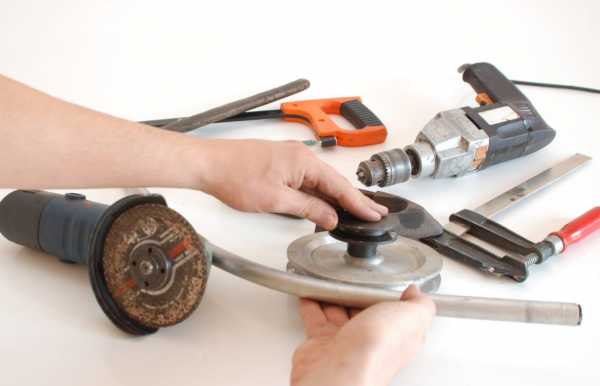

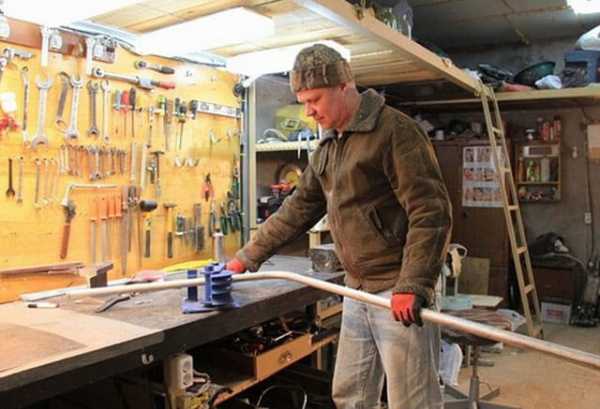

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

  • Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
  • Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
  • Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

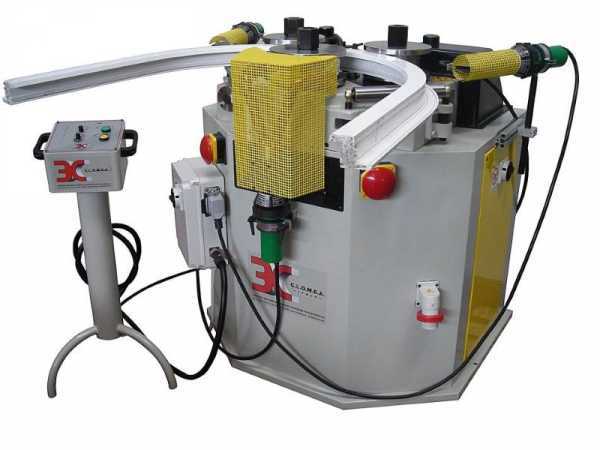

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

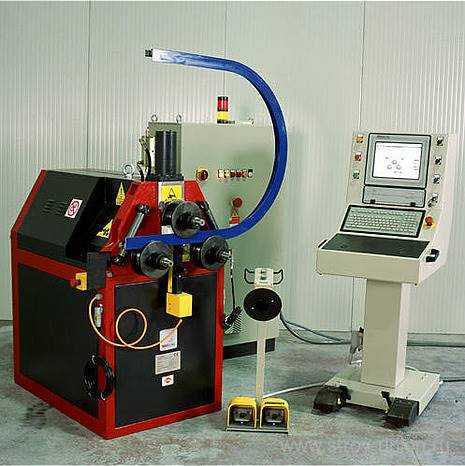

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

  • Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.

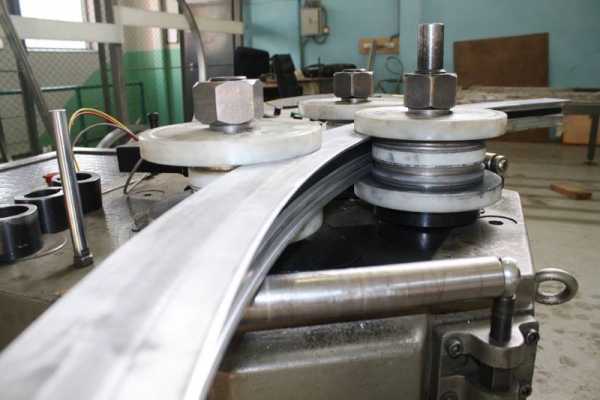

  • Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
  • Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

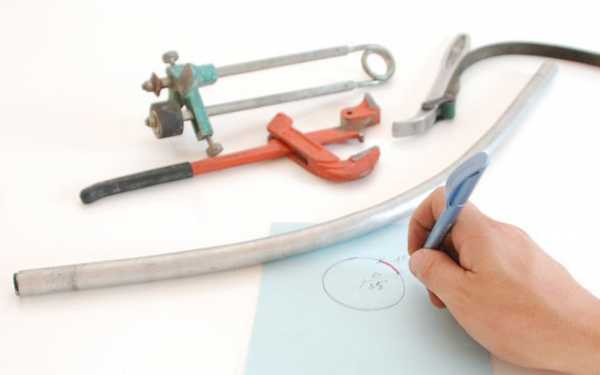

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

  1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
  3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
  4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные профильные трубы.
  5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.


Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.


trubaspec.com

особенности гибки в домашних условиях, применение трубогиба

Согнуть алюминиевую трубу можно в домашних условиях

Согнуть трубу из алюминия в домашних условиях достаточно сложно, но, как утверждают некоторые умельцы, вполне реально. Самый простой вариант – это приобрести уже готовый гнутый отрезок, но такой вариант не назовешь дешевым. Поэтому, в целях экономии, придется потратить некоторое количество физических усилий.

Содержание статьи

Правила гибки

Как правило, гибка труб происходит по дуге, под углом и в других разнообразных направлениях, в зависимости от конечной цели, для которой она будет использоваться. Облегчить процесс сгибания может специальный трубогиб, а также несколько других способов, которые будут описаны ниже.

Чтобы согнуть алюминиевую трубу, можно использовать самодельный аппарат

Способы сгибания:

  1. Горячий. Труба заполняется очищенным речным песком, а концы закрываются при помощи пробок. Края просверливают для избавления от горячих газов. Трубу закрепляют в тисках. Нагревают часть, которая должна быть согнута. Сгибают. Учитывайте, что, если при нагреве использовать температуру выше 120-140ᵒС для сплавов из нескольких компонентов, могут начаться изменения всей структуры. Чтобы этого избежать, все действия после плавления нужно производить очень быстро.
  2. Холодный (в этом случае лучше применить пружинный тип трубогиба, или станок Вольнова. Его устанавливают на место сгиба, сгибают на нужный угол и извлекают пружину).

Помните: для того чтобы труба согнулась ровно, все расчеты по длине сгибаемой части необходимо проводить заранее. Так, угол в 45ᵒ равняется 3 диаметрам. А прямой угол должен быть равен 6 диаметрам.

Кстати, чтобы определить, что труба нагрелась, к ней можно поднести кусочек бумаги, если она обуглится –все готово.

Перед проведением всех работ не лишним будет воспользоваться несколькими советами от профессионалов. При сгибании изделия из мягкого сплава толщиной от 1 до 1,5 мм значение минимального радиуса для прямого угла не может быть тоньше, чем стенки заготовки. Если элемент будет изготовлен из более закаленного алюминия, показатель минимального радиуса должен увеличиться минимум в 4 раза. Сгибаемое изделие должно быть очищена от различных частичек пыли и грязи. Но в то же время снимать пленку окиси с поверхности специалисты не советуют.

Варианты сгибания конца трубы

Как уже описано выше, согнутый конец можно получить путем нагревания или охлаждения поверхности. Природную пружинность алюминия обычно в расчет не берут, т.к ее показатели достаточно небольшие, а «подогнуть» конец трубы при необходимости можно и самостоятельно.

Понадобится следующий инструментарий:

  • Очищенный прогретый песок;
  • Пробка из дерева для закрывания противоположного конца;
  • Газовый нагревательный инструмент;
  • Ограничители из железа, установленные под правильным углом;
  • Молоток.
Перед сгибанием трубы следует ознакомиться с теорией

При помощи песка сгибание происходит по следующей схеме. Затыкают один из открытых концов при помощи пробки. Затем вся внутренняя площадь трубы заполняется очищенным речным песком. Закрывают противоположный конец также при помощи пробки. С помощью паяльника или обычной горелки прогревают участок, который будет подвержен сгибу.

Перед сгибом не забудьте установить трубу на прочную опору.

Получив путем сгибания требуемый угол, снимают изделие с подставки из ограничителей, вынимают пробки и высыпают весь песок. Песок можно заменить на воду, но в этом случае выполнить все действия в домашних условиях будет еще сложнее. Во время сгибания нужно быть очень внимательным и осторожным, тогда любая работа будет выполнена качественно.

Особенности трубогиба

Трубогиб – это станок, который позволяет гнуть алюминиевую трубку достаточно быстро и в разнообразных направлениях. Его можно приобрести в магазине или же изготовить своими руками. Но для начала нужно разобраться в принципе его действия и выяснить, какие виды трубогибов существуют сегодня.

Трубогиб имеет разнообразные размеры и формы. Сам процесс сгиба происходит путем прокатывания ее между валиками и оправками трубогиба.

Разнообразие профилей, которые способен изгибать трубогиб, ограничивается видом валика, который входит в его конструкцию. Кроме того, данный станок позволяет загибать изделие на определенный, заранее подготовленный угол.

Виды трубогиба:

  1. Гидравлический (с широким спектром действия). Способен изгибать элементы из любого материала под любым необходимым углом.
  2. Ручной (более распространенный тип). Подходит для сгибания изделий из пластика и цветных металлов.
  3. С наличием электрического привода (увеличивает качество определенного радиуса сгиба для труб с разнообразным сечением).
При работе с трубогибом следует соблюдать правила техники безопасности

Значительный минус трубогиба – его высокая стоимость. Особенно это касается модели с электроприводом.

Как согнуть дюралевую трубу

Здесь оптимальны стандартные варианты сгибания. При горячем процессе сгиба изделие, соответственно, заполняют песком, а при холодном — используют нагретый свинец, парафин или канифоль.

Радиус загиба для данного материала должен быть не менее 3 стандартных радиусов гибки.

Учтите, что если изделие будет заполнено канифолью, то нагрев лучше производить не в центре, а с концов, т.к. нагревание посередине может привести к разрыву изделия.

Сгибать трубу следует не резко, а плавно

Согнуть можно несколькими приемами:

  • С помощью проталкивания;
  • Используя прокатку;
  • С применением специальной обкатки.

Первый способ применяется в том случае, если необходимо получить арку или дугу из достаточно тонких видов трубы. Сгибание проталкиванием характеризуется тем, заготовка проходит между двумя роликовыми механизмами, один из которых должен отклонять изделие от прямой линии. Для второго способа применяется трубогиб с 3 роликами. В этом случае трубка проходит через приводные ролики, которые при необходимости могут изменить свое положение. Третий вариант сгибания основан на том, что элемент будет загибаться по оси ролика с определенным диаметром, благодаря внешнему давлению. Труба в этом случае не должна иметь жесткой фиксации. Для этого лучше применять особый тип трубогиба.

Во многих строительных работах мастеру необходимо согнуть или, напротив, выпрямить трубу из алюминия или другого материала. Для этого применяется большое количество различных способов, но оптимальным, хотя и дорогим, является применение специального инструмента – трубогиба, который позволяет достичь нужного угла при наличии дополнительного физического давления.

kanaliza.ru

Как согнуть алюминиевую трубу в домашних условиях

Алюминиевая труба – довольно востребованная конструкция в производственной сфере. Ее свойства обеспечивают легкость и высокую скорость в работе, а также качественный результат.

Преимущества конструкции

Трубы алюминиевые — очень легкие и пластичные изделия, которые, к тому же, не поддаются коррозии и температурным воздействиям.

Постройки из них прочны и долговечны, а их внешний вид довольно эстетичен.

Эти конструкции отличаются сечением. Оно бывает круглым, прямоугольным, фасонным и квадратным.

Также они обладают различной прочностью, длиной и способом изготовления.

Процесс сгибания

Сгибание трубы из алюминия предполагает деформацию ее структуры. При этом внутренний слой конструкции подвергается сжатию, а внешний – растяжению.

Благодаря пластичности алюминия, он при данном процессе травмируется минимально.

Гибкость и низкая плотность металла дает возможность выделывать из него самые разнообразные конструкции. При этом изгиб трубы под любым углом можно сделать вручную, в домашних условиях.

Как самостоятельно изогнуть алюминиевую трубу

Если у вас предполагается объемная работа, то для ее облегчения прекрасно подойдет трубогиб. Существуют разные его модели.

Самая распространенная и удобная – автоматическая в виде арбалета. Благодаря ему вы без труда согнете практически любую трубу из алюминия.

Для этого нужно определиться с углом сгибания, установить изделие и свести рукоятки.

Если же вам предстоит небольшая работа, вы можете воспользоваться любым из приведенных ниже способов.

  • засыпьте в трубу сухой, измельченный песок;
  • на концы наденьте заглушки;
  • один конец закрепите хомутом;
  • медленно сгибайте профиль;
  • по окончании извлеките песок.
  • засыпать песок в трубу, надеть на концы чопы;

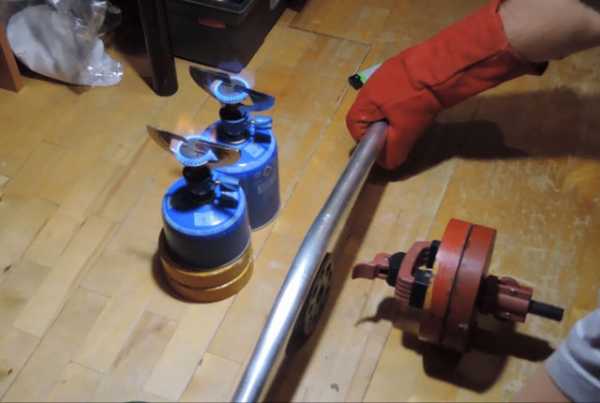

  • с помощью газовой горелки разогрейте место предполагаемого изгиба;
  • индикатором разогрева станет красный цвет изделия в его месте;
  • согните конструкцию под нужным углом;
  • освободите профиль от песка.

Такой метод подойдет для изделия из дюралюминия, которое обладает высокой прочностью.

Благодаря легкости и гибкости алюминия, согнуть трубу из этого металла будет достаточно просто. Это намного облегчит и ускорит вашу работу, ведь вам не придется обращаться за помощью.

Вы сможете сделать это самостоятельно, не прилагая значительных усилий и особого инвентаря.

Твитнуть

postroyka.org

Как согнуть алюминиевую трубку, как гнуть алюминий

Содержание:

Особенности алюминиевых труб
Как согнуть алюминиевую трубу
Как работать с трубогибом в домашних условиях
Способы гибки
Самостоятельное сгибание алюминиевой трубы

Алюминиевые изделия в настоящее время очень разнообразны и востребованы, что свидетельствует о том, что этот материал эффективен и незаменим во многих областях жизни. Одной из самых популярных разновидностей продукции данного типа является алюминиевая труба.

Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.

Алюминиевые трубы классифицируют по следующим параметрам:

  1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается. Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

  1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.

Вне зависимости от выбранного варианта гибки, главная задача — не допустить, чтобы в процессе гибки появились какие-то дефекты.

Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибом в домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

  • Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
  • Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
  • Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

  • Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
  • Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
  • Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть.

Как согнуть алюминиевую трубу в домашних условиях – выбор способа и оборудования

Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

  1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом. После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
  3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
  4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные профильные трубы.
  5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.

Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.

stroyvolga.ru

Как согнуть трубу без трубогиба – проверенные варианты для разных видов труб

Содержание:

В процессе ремонта частного дома или другого жилища могут потребоваться изогнутые трубы. В связи с этим становится актуальным вопрос, как в домашних условиях согнуть трубу без трубогиба. Изучив хитрости этого процесса, можно сделать это очень просто.


Методы сгибания трубы под прямым углом

Металлические изделия отличают особой прочностью, однако особое воздействие на этот материал позволяет придать ему необходимую форму.

Согнуть металлическую трубу самостоятельно можно несколькими способами:

  • С помощью колышков. При таком способе сгибания возрастает риск образования дефектов трубы или ее поломки. Решить проблему помогает заполнение внутренней полости сухим мелким песком. Предотвратить его высыпание можно с помощью заглушек на обоих концах трубы. После этого можно приступать к непосредственному сгибанию трубного изделия. Заготовку вкапывают в землю и методом рычага стараются выполнить сгибание. Для проверки своих сил можно потренироваться на не пригодных стройматериалах аналогичного состава. Такой способ становится решением задачи, как согнуть тонкую трубу, например, диаметром 16-20 мм. Допускается применять этот прием и для более толстых конструкций, но стоит помнить, что это будет более трудно. Особенно важно помнить, что не все материалы можно сгибать указанным методом. Оцинкованные изделия требуют использования других способов.
  • Методом нагревания. Изменить форму алюминиевых или стальных трубопроводов можно при нагревании. Конструкция заполняется песком и закрепляется в тисках. С помощью газовой горелки нагревается участок трубы, где планируется выполнить сгиб. Определить предел температуры нагревания алюминиевых труб можно следующим образом: бумажный листок, поднесенный к нагреваемому участку, должен начать дымиться (прочитайте также: “Как согнуть алюминиевую трубу в домашних условиях – выбор способа и оборудования”). При достаточном нагреве стального изделия появляется ярко выраженная краснота. Для безопасной работы необходимо иметь перчатки.
  • С помощью плоскопараллельной пластины. Для выполнения технологии трубу фиксируют в зажиме, затем сгибают ее вдоль пластины. Этот метод отличается простотой и экономичностью, но неизменная форма пластины не делает его популярным. Качественный результат можно получить при использовании большого количества пластин, имеющих разную кривизну. При этом труба должна быть только стальной и достаточно большой величины.
  • С помощью металлической пружины. Использование такого способа помогает в решении вопроса, как согнуть медную трубу без трубогиба (подробнее: “Как гнуть медную трубку – проверенные и надёжные способы”). Пружина предотвращает возможную деформацию трубы в процессе сгибания. Хороший результат может быть обеспечен только с учетом размера пружины. Так как она вставляется непосредственно в полость трубы, то должна иметь размер, соответствующий внутреннему диаметру сгибаемого изделия. Трубу с пружиной внутри осторожно сгибают. Чтобы избежать проблем с извлечением пружины, к одному ее концу привязывают проволоку.
  • Используя воду в качестве наполнителя. Полость трубы можно заполнить обыкновенной водой вместо песка, главное, чтобы она не содержала примесей. Воду наливают в трубу, вставляют заглушки с обоих концов и замораживают. После этого трубу необходимо нагреть. Такой способ не рекомендуется применять для оцинкованных изделий.

Как согнуть профильную трубу

Теплицы разного размера и предназначения, беседки и другие конструкции на участке строят с помощью профильных трубных изделий. Такие металлоконструкции имеют одну отличительную особенность: загиб трубы на трубогибе или без него приводит к деформации заготовки (может наблюдаться сплющивание или трещины).


Решение этой проблемы достаточно простое: ее также наполняют песком или водой, которую в последствие замораживают. Выполнение этих несложных действий снижает риск повреждения трубы и позволяет достичь желаемого результата. Этим же методом можно воспользоваться при решении вопроса, как согнуть без трубогиба трубу алюминиевую или латунную (прочитайте также: “Как загнуть трубу без трубогиба – способы для разных материалов”).

Варианты сгибания трубы, имеющей квадратный профиль

Достаточно часто возникает проблема, как согнуть металлическую трубу, имеющую квадратный профиль. Квадратную трубу, имеющую небольшое сечение можно согнуть, не нагревая, но предварительно заполнив полость песком или водой. Единственным отличием от круглой заготовки является необходимое наличие резиновой киянки.


Труба устанавливается на две крепкие опоры и с помощью киянки выполняется изгиб детали. Чтобы не допустить возможного повреждения, действия должны быть плавными и аккуратными. Достаточно большой угол изгиба можно получить, дополнительно нагревая профильную трубу на участке изгиба.

Сгибание металлопластика

Довольно часто металлопластиковые трубы используются при обустройстве системы теплого пола. Эффективность работы этой системы обеспечивается параллельной работой трубопровода и системы отопления.

Система теплого пола предполагает неограниченное количество сгибов металлопластиковой трубы. К сожалению, в торговых сетях такие конструкции приобрести невозможно. Поэтому важно знать, как в домашних условиях согнуть трубу из металлопластика (подробнее: “Виды трубогибов для металлопластиковой трубы, характеристики, преимущества использования”). Для качественного результата необходимо изучить все особенности материала и непосредственный процесс сгибания.


Аналогично металлическим заготовкам получить необходимый заворот металлопластиковых элементов можно несколькими способами:

  • Самым простым и менее затратным способом является сгибание трубы своими руками. Не используя подручные средства. Для выполнения этого действия заготовку зажимают в руках и плавно начинают сгибать, при этом важно исключить сильный перегиб. Нормальный сгиб допускает 150 на каждые два сантиметра трубы.
  • Другой способ предполагает использование дополнительных кусков проволоки, которыми заполняется полость трубы. С помощью этого способа можно быстро и ровно согнуть металлопластиковую заготовку.
  • Согнуть трубу из металлопластика можно с помощью песка, выполняя действия, аналогичные тем, что проводятся с металлической трубой. Один конец подготовленного изделия прочно закрепляют и плавно сгибают, нагревая участок сгиба газовой горелкой или паяльной лампой. Проверить готовность металлоконструкции к процессу сгибания можно с помощью бумажного листа.

Особенности сгиба полипропиленовых заготовок без трубогиба

Необходимость сгибания полипропиленовой трубы возникает очень редко, так как выполнять подобные действия с материалом не рекомендуется.

Однако если без этого процесса не обойтись, то можно воспользоваться следующими методами:

  • Нагревание места изгиба. Для достижения желаемого результата лучше всего использовать строительный фен, нагревание следует довести до температуры 1500С. Затем можно сгибать изделие, придавая ему нужную форму. Выполнять все действия необходимо в перчатках, устойчивых к высоким температурам. Важно помнить одно правило: сгиб выполняется в сторону менее толстой стены, то есть утолщенная стенка полипропиленовой заготовки должна размещаться с внешней стороны изгиба. После полного остывания изделия следует внимательно осмотреть его. На поверхности не должны наблюдаться вмятины или трещины.
  • Второй метод – холодное сгибание. Полипропиленовую трубу можно согнуть руками, но сгиб должен иметь радиус, не превышающий 8 диаметров заготовки. В противном случае материал просто сломается.

Эффективное сгибание пластиковых элементов

Трубы из поливинилхлорида достаточно просто согнуть с помощью определенной инструкции. Выполняя ее пункты, можно легко и просто в домашних условиях придать пластиковому трубопроводу нужную форму, не прибегая к посторонней помощи.

Для сгибания пластиковой трубы выполняются следующие действия:

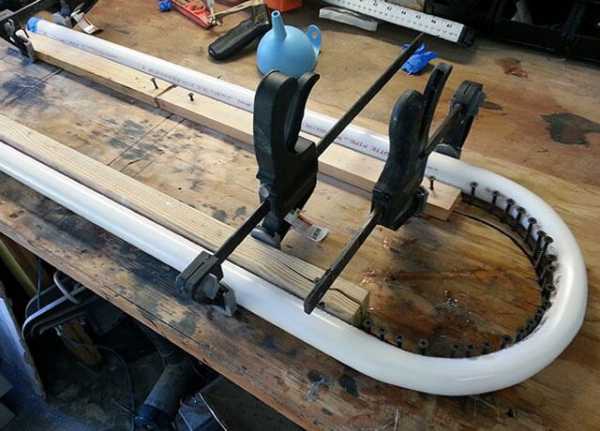

  • В любом строительном магазине нужно купить древесноволокнистую плиту, которая необходима для сооружения специальной оправы. С помощью этой оправы выполняется сгибание пластиковой заготовки до того момента, когда изделие примет нужную форму.
  • Согнув плиту до нужного радиуса, следует отшлифовать ее поверхность. Можно воспользоваться в этом случае мелкой наждачной бумагой.
  • На следующем этапе из силикона формируют оболочку для сгибаемого элемента. Она должна соответствовать форме и размеру трубы. С помощью оболочки заготовка из ПВХ фиксируется на оправе из ДВП. Кроме того оболочка служит своеобразной защитой для поверхности пластиковой трубы, предотвращая образование различных дефектов, включая царапины, сколы и другие механические повреждения.
  • Далее металлопластиковая заготовка помещается непосредственно в оболочку.
  • Теперь можно приступать к нагреванию трубного элемента. Под воздействием высокой температуры материал становится более мягким и начинает принимать форму оправы. Результатом процесса становится изделие желаемой формы.
  • Сформированное изделие необходимо остудить в течение 10-15 минут. По истечении этого времени видоизмененная труба из поливинилхлорида может быть извлечена из оправы. После этого готовый конструктивный элемент рекомендуется оставить еще на некоторое время, чтобы он полностью остыл.


Несмотря на множество способов, как загнуть металлическую трубу или изделие из другого материала, получить идеальный результат в бытовых условиях практически невозможно. Однако изучение теоретических материалов и неоднократное экспериментирование на непригодных кусках трубы из подобных материалов поможет понять, как согнуть трубу, не имея трубогиба.

Главное, что после этого заниматься процессом сгибания трубных элементов можно в любое свободное время.


trubaspec.com

Как согнуть трубу без трубогиба своими руками, видео

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить?  Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.





Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении  изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

  • Механическим, приложением необходимого изгибающего момента;
  • Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Гибка на жёстком инструменте

Например, медную или алюминиевую трубу диаметром не более 20 — 30 мм можно согнуть на простой оправке, которую можно изготовить из двух толстолистовых  полос. Их внешняя конфигурация должна соответствовать требуемому значению радиуса гибки, а расстояние равняться примерно половине внешнего размера изделия.  Такую конструкцию легко изготовить своими руками, а затем прикрепить при помощи профильных уголков к верстаку, либо просто зажать в тисках. По периметру   сверлится несколько отверстий, в которые вставляются хомуты, фиксирующие противоположный конец. После этого деформация (в буквальном смысле слова) своими руками выполняется достаточно легко.

Ограничением данного метода является то, что габариты инструмента определяются длиной заготовки, поэтому гибка длинных труб потребует значительного свободного пространства.  Универсальность способу придаст регулируемое расстояние между смежными полосами, на которые будет опираться обрабатываемая деталь.

Термический способ заключается в том, что подлежащий обработке участок  разогревается паяльной лампой до температуры 350 — 400 °С. В результате увеличивается пластичность, что позволяет снизить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила заметно снизится, что даст возможность согнуть своими руками даже толстостенную или профильную трубу.  Вместе с тем для стальной трубы качество поверхности ухудшится.  Поэтому после обработки придётся применить последующее шлифование или пескоструйную обработку.  Алюминиевую или медную трубу большого диаметра часто изгибают именно таким способом.

Гибка с применением промежуточной рабочей среды

Данный метод является одним из наиболее качественных. К тому же, он не имеет ограничений, как по поперечной конфигурации, так и по длине детали. Последовательность реализации процесса следующая:

  1. В подлежащую гибке заготовку засыпают доверху мелкий (это важно!) песок.
  2. Нижнюю часть заглушают деревянным чопиком.
  3. В противоположный торец вливают воду, чтобы увлажнить песок, и повысить его сплошность.
  4. Заготовку периодически встряхивают, чтобы снизить до минимума пустоты.
  5. Когда труба полностью заполнена, её заглушают.
  6. Опирают изделие на толстостенную трубу с подходящими размерами.
  7. Выполняют изгиб своими руками до требуемой конфигурации, учитывая пружинение (медную или алюминиевую трубу гнут непосредственно «в размер», а стальную – до угла, превышающего необходимое значение на 5 — 7°).
  8. Выжигают чопики, и тщательно очищают конструкцию.


Можно применять также пружину растяжения, габариты которой соответствуют  размерам трубчатой заготовки. Пружину предварительно прикрепляют к прочному пруту, а после окончания процесса извлекают его. Трудность заключается в подборе требуемого диаметра пружины, и в последующем её распрямлении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Технология гибки алюминиевого профиля. Гнутье профиля алюминиевого



Станок для гибки алюминиевого профиля: виды, конструкция, видео

Алюминиевый профиль широко используется при изготовлении шкафа купе и других конструкций. В процессе производства он поддается обработке. Для него гибки используют различные установки. К сожалению не каждый может позволить себе приобрести такое оборудование. Прежде всего, это связано с его высокой стоимостью. Единственный выход из сложившейся ситуации – изготовление станка для гибки алюминиевого профиля своими руками.

Промышленный станок для гибки профиля из алюминия

Назначение

Станок для гибки широко используется при изготовлении различных материалов. Так, с его помощью производят обработку труб, алюминиевого профиля и других материалов. При этом заготовки могут иметь различное сечение. С помощью такого устройства даже производится обработка металлических прутов и швеллеров. В зависимости от конструктивных особенностей, установка может одновременно обработать всю деталь или только ее определенную часть.

Станок с ЧПУ для гибки алюминиевого профиля

В домашних условиях для обработки материалов используют оборудование, изготовленное своими руками. Его особенность заключается в том, что ним можно согнуть материал без предварительного нагрева. Принцип работы основан на холодном прокате, что позволяет значительно упростить и ускорить обработку деталей.

Современные агрегаты позволяют выполнить обработку материалов любой сложности. Так, можно легко изготовить из материала спираль или замкнутый контур. Также можно выполнить регулировку угла изгиба. С помощью агрегата выполняют прокат заготовки за один раз. Все работы осуществляются с помощью специальных роликов, которые располагаются на рабочей поверхности по установленной схеме.

Разновидность конструкций

Станок для гибки алюминиевого профиля шкафов купе и карнизов делится на несколько типов. Так, они бывают:

  • Электрическими. Зачастую агрегат имеет большие размеры. Поэтому чаще всего его используют в промышленных целях. Не меньшей популярностью пользуются небольшие установки для дома. Это объясняется тем, что с их помощью обрабатывают заготовки с небольшим сечением. Он используется для выполнения изгиба высокой точности.
  • Гидравлическими. Используются для проката металлических изделий, в промышленных масштабах. Часто он применяются при обустройстве трубопроводов.
  • Ручными. Широко используется в домашних условиях. Часто они изготовляются своими руками. Недостаток заключается в простой конструкции и низкой функциональности. Ручной станок используются для гибки алюминиевого профиля шкафов купе и карнизов небольшого сечения.
Ручной станок для гибки профиля из алюминия Электрическая модель станка Горизонтальное исполнение станка для гибки профиля

Несмотря на некоторые недостатки, ручные установки являются самым приемлемым вариантом для использования в домашних условиях.

Поэтому стоит подробнее рассмотреть, как изготовить такое оборудование в домашних условиях.

Принцип работы

Принцип работы устройства основан на том, что заготовка подвергается прокату, в результате чего и получаются изгибы. Перед тем как приступать к работе, необходимо заземлить оборудование. Особенно это касается конструкций, оснащенных электрическим приводом.

Перед использованием ролики и заготовка протираются сухой тряпкой, а сама установка запускается и работает на холостом ходу на протяжении получаса. Если в процессе прогонки возникают какие-то отклонения, то оборудование останавливают и выполняют соответствующие регулировочные работы. Если это предусмотрено конструктивными особенностями, то выполняется подгонка роликов.

На начальном этапе профиль зажимается между валами, после чего производится его прокат. Радиус кривизны регулируется путем опускания и поднимания рабочего вала.

Изготовление устройства своими руками

Если устройство будет использоваться для гибки заготовок различного размера, то стоит обратить внимание на профессиональные модели, которые обладают высокой функциональностью и продуктивностью. В остальных же случаях рационально использовать станок, изготовленный своими руками. Здесь речь идет о ручном оборудовании.

Перед тем как делать станок для гибки алюминиевого профиля купе своими руками, необходимо определить сечение деталей. Если диаметр заготовки составляет менее 2 см, то для изготовления понадобится бетонная плита. В ней делаются отверстия для металлических прутьев. Эти пруты и будут выполнять функцию тех самых роликов. Если же диаметр заготовки составляет 2 см и более, то станок для гибки своими руками имеет несколько сложную конструкцию.

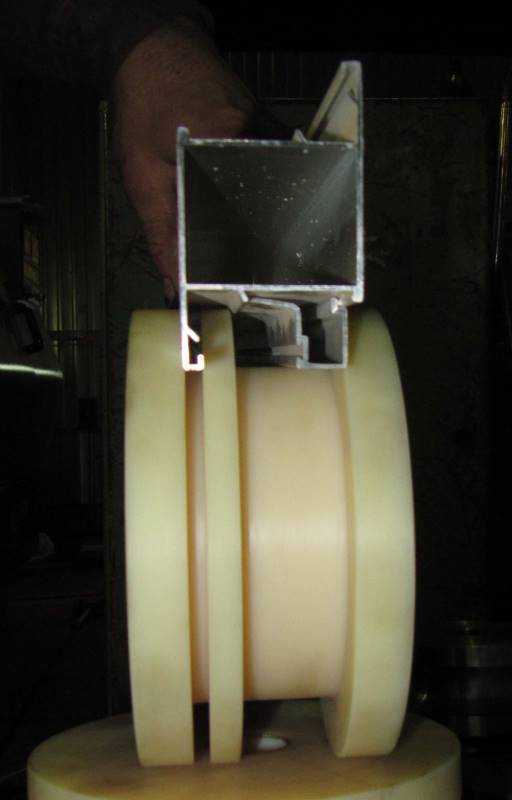

В этом случае агрегат состоит из прочного основания, на котором закрепляют ролики. Боковые грани роликов имеют круглое сечение. Радиус грани идентичен диаметру детали, которая поддается изгибу. Она пропускается через ролики. Ее движение производится с помощью лебедки. После того как материал приобретет нужных изгибов, лебедка останавливается.

Сборка конструкции

Агрегат состоит из определенных узлов. Каждый узел изготовляется отдельно, после чего производится сборка конструкции. Прежде всего, выполняется сборка станины. Здесь используют верстак или обычный стол. Чтобы станок стоял прочно и надежно, для изготовления ножек рекомендуется использовать трубы установленного диаметра или швеллера. Скрепление деталей выполняется с помощью сварки или болтов.

На следующем этапе выполняется сборка транспортера. Узел состоит из двух роликов, которые располагаются напротив друг друга. Особое внимание здесь уделяют звездочкам цепной передачи. Они надежно закрепляются на валах. После этого выполняется установка натяжного механизма, в конструкции которого есть звездочка. С ее помощью выполняется регулирование натяжения цепи.

Немаловажным узлом является прижимной механизм. Для его изготовления используют обыкновенную струбцину. После того как все узлы и детали будут изготовлены, выполняется сборка агрегата. Здесь устройство для обработки алюминиевого профиля купе своими руками можно считать готовым. Чтобы в процессе изготовления агрегата своими руками не возникло проблем, необходимо в точности следовать чертежу. На окончательном этапе он проверяется в работе, что позволяет определить качество и точность сборки.

При выполнении работ на установке не стоит забывать о техники безопасности. Неаккуратные движения могут привести к возникновению опасных для здоровья и жизни человека ситуаций. Также это часто стает причиной повреждение деталей, которые поддаются прокату. В результате они получаются непригодными для дальнейшего использования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Гибка алюминиевого листа – что можно гнуть, а что нет

На первый взгляд нет более удобного материала, чем алюминиевый лист для создания самых разных форм своими руками. Гнуть алюминий легко, а если нужно при этом его нагреть, то температура его плавления не очень высока. Но не все так просто. На практике гибка алюминиевого листа имеет определенную специфику как в самом процессе сгибания, так и в сохранении целостности листового материала в месте деформации.

Что особенного в гибке алюминия

В основном применяют два способа гибки алюминиевого листового материала:

  • воздушный или свободный,
  • калибровочный.

Свободный способ — это когда между пуансоном и листом металла имеется воздушный зазор. Этот метод является наиболее широко используемым на сегодняшний день.

Если же в процессе сгибания между пуансоном и стенками формы нет воздушного зазора и алюминиевый лист плотно сжимается, то такой способ называют калибровкой. Эта методика достаточно старая и применяется для наиболее мягких материалов или для изготовления сложных форм изделий.

Гибка алюминия свободным методом имеет ряд преимуществ по сравнению с калибровочным способом, а именно:

  • более высокая степень гибкости, так без замены пуансона и формы можно получать разные углы гибки листового профиля;
  • требуются меньшие усилия для осуществления деформации;
  • можно сгибать листы большей толщины;
  • сравнительно меньшая стоимость оборудования.

К недостаткам свободного метода можно отнести:

  • невысокую точность углов при сгибании для тонкостенных листов металла;
  • точность повторения формы зависит от физических свойств материала;
  • плохая применимость для операций со сложной конфигурацией.

Какие марки можно гнуть, а какие нет

Для начала определимся, какие виды алюминиевого проката выпускают на производстве.

Так можно выделить несколько основных видов сортопроката алюминиевого листа, которые могут значительно отличаются друг от друг

xn—–6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован.
