монтаж провода, различные способы, меры предосторожности

Во время своей работы электрики часто сталкиваются с проблемой изнашивания старых проводов. Единственная возможность устранить это нарушение — проложить новую линию. С этим делом очень просто можно справиться, выполнив крепление СИП к столбу. Главное, чтобы это действие выполнялось профессионалом, в противном случае можно не только испортить провода, но и навредить собственному здоровью.

Преимущества и монтаж кабеля СИП

Кабель СИП характеризуется высоким уровнем прочности и широко используется в различных погодных условиях и при разного рода работах.

Кроме высокой прочности, этот кабель характеризуется рядом преимуществ:

  • под СИП не требуется тянуть катанку или струну, достаточно одного или двух натяжителей, подвешенных с разных сторон;
  • используя СИП, можно проводить кабельные линии с провисом, что является просто незаменимым моментом в местностях с ярами и балками;
  • для закрепления кабеля между столбами достаточно использовать анкерной натяжной зажим.

Во время монтажа кабеля используются специальные планки. После закрепления двух планок, по одной с каждой стороны, кабель затягивается в одну из планок, и она зажимается. Параллельно с этим на втором столбе кабель заводится в другую планку и начинает подтягиваться. Можно для лучшего натяжения использовать фаркоп, но здесь важно не переусердствовать, поскольку возможно даже вырвать столб из земли. Рекомендуется оставлять незначительный провис, чтобы не тянуть кабель как струну.

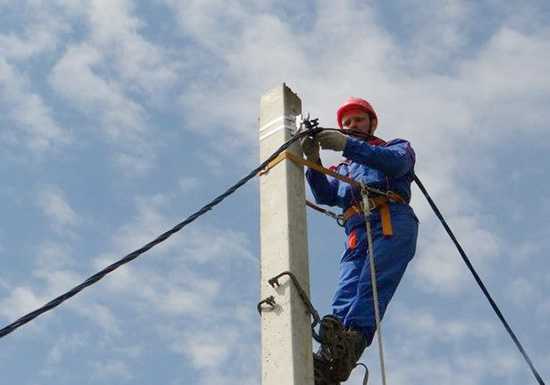

При монтаже СИП кабеля от столба к дому делается то же самое, натяжитель закрепляется на любой столб и через дыру в стене заводится внутрь дома. Кабель нужно заводить через гофру, после чего он подключается к счетчику и только потом к вводному автомату.

Если требуется подключиться от столба к еще одному или нескольким потребителям, необязательно делать разрыв.

Эффективный способ подключения

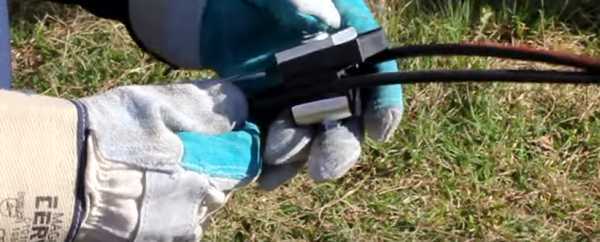

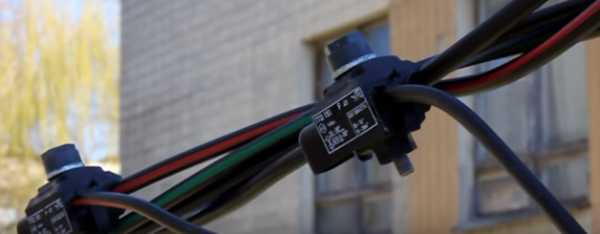

Довольно удобно подключать кабель СИП с использованием P 616R. Это прокалывающий зажим для ответвления. При затягивании болта со срывной головкой происходит прокалывание СИП провода, а два кабеля соединяются. Но если вдруг такого зажима нет, то можно обойтись и без него.

Требуется взять диэлектрический нож с защитой до 1000 Вт и зачистить место на токоведущем проводе под напряжением. Зачищается 12−15 см кабеля. Затем выполняется аналогичная зачистка второго проводника. После этого выполняется монтаж СИП проводов друг с другом.

Перед скручиванием второй СИП провод разделяется на равноценное количество жилок. Он сгибается под 90 градусов, а затем трансформируется в форму буквы «Т». Провод плотно прижимается к первому проводнику, после чего выполняется прикрепление одного витка к другому с обеих сторон. После выполнения этих манипуляций кабеля обжимаются плоскогубцами, затем трижды по открытым проводам выполняется накручивание изоленты.

Можно выполнить и немного другое соединение. Для этого на втором проводнике в сторону отводятся все жилки, кроме двух. Они оставляются в прямом виде и прикладываются к первому проводнику, соединение обматывается изолентой по типу

«ручеек». То есть выполняется плотное наматывание жилки колечками: одна за другой вдоль жилы центрального проводника. Такой вариант соединения идеально подходит при необходимости одновременного подключения нескольких потребителей.

Меры безопасности и инструменты

Для облегчения и ускорения рабочего процесса нужно подготовить инвентарь. В число инструментов входят следующие:

  • монтажный нож;
  • кабелерезы;
  • набор качественных отверток;
  • плоскогубцы;
  • шестигранные ключи;
  • изолента.

Что касается мер безопасности, то перед проведением работ следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Проведение работ должно осуществляться в сухую погоду.

Работы проводятся в одежде с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву. Касательно соединителя типа «орех», то от него следует отказаться, такое оборудование запрещено применять на улице.

В обязательном порядке отключается напряжение, поскольку при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки. Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом.

Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника.

220v.guru

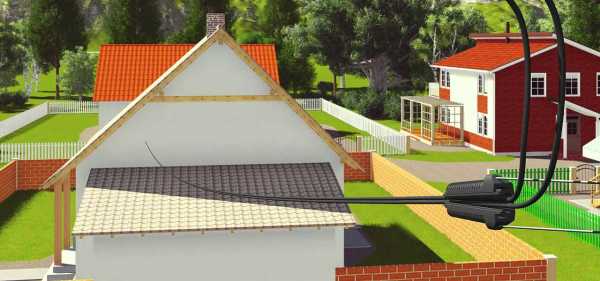

Монтаж СИП кабеля от столба к дому

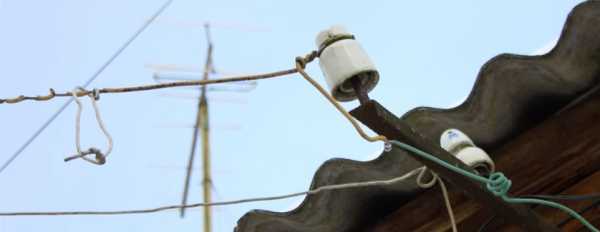

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

  • схлесты проводов при ветре
  • возможный обрыв провода
  • окисление в местах соединений
  • проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
  • большая занимаемая площадь на фасаде
  • возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Перед монтажом необходимо приобрести весь материал, а именно:

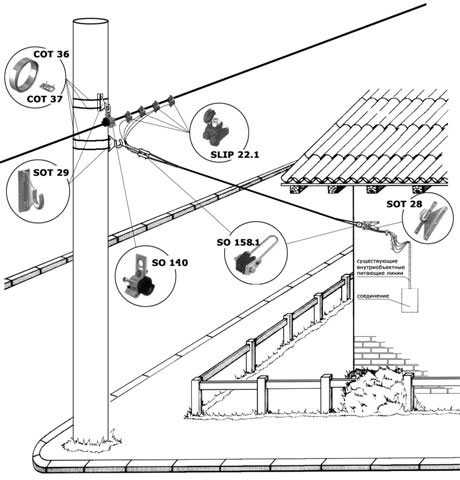

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Источник — Кабель.РФ

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

  • если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
  • перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Статьи по теме

domikelectrica.ru

Как закрепить кабель на столбе

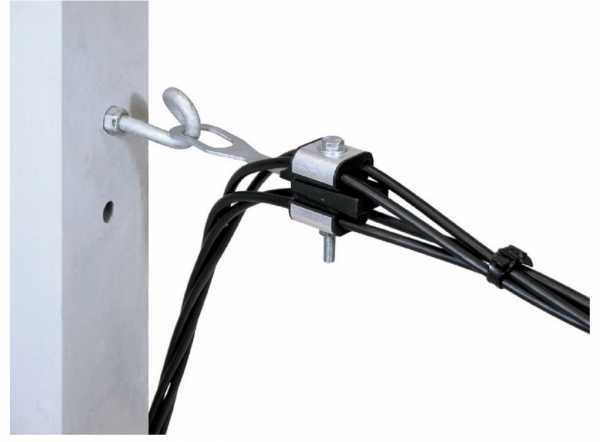

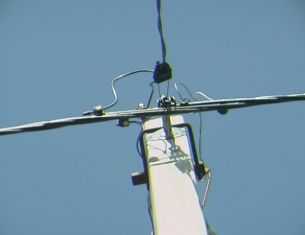

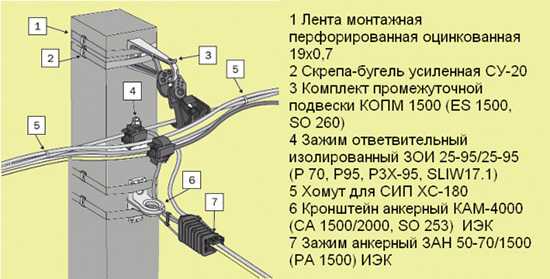

Крепление сип провода на столбе

В новых и реконструируемых линий 0,38 кВ предусматривается применение в основном изолированных самонесущих проводов СИП различных конструкций повышенного сечения. Воздушные линии с самонесущими изолированными проводами обладают высокой надежностью и в процессе эксплуатации требуют только профилактически осмотров.

Технология монтажа магистральной самонесущей линии с проводами СИП2А или Торсада .

Монтаж начинается с расчистки трассы будущей линии, при этом необходимо удалить деревья или крупные ветви, мешающие установке опор, раскатке и регулировке проводов. Необходимо также принять меры для исключения касания проводами земли, бетонных и металлических конструкций.

Рис. 1. Конструкция самонесущего изолированного провода СИП2А

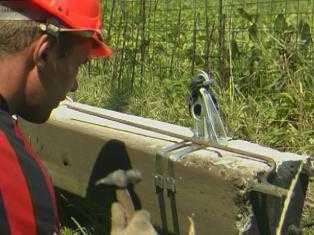

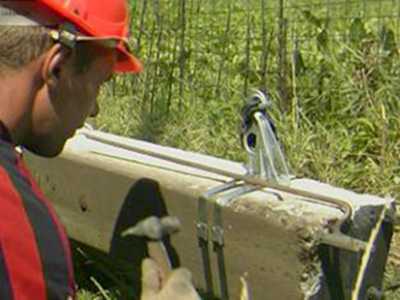

Если линия прокладывается заново, то установку крепежных кронштейнов к опорам удобно проводить перед установкой опоры. Кронштейны крепятся к опоре стальной лентой и скрепом с помощью специального приспособления, позволяющего не только затянуть и закрепить образовавшийся ленточный хомут, но и обрезать излишки ленты.

После закрепления кронштейнов опора устанавливается с соблюдением требуемой ориентации. Монтаж самонесущих изолированных проводов должен осуществляться в соответствии с технологическими картами или инструкциями с применением специальной линейной арматуры, механизмов, приспособлений и инструмента при температуре не ниже 20 o C.

Особенностью выполнения монтажа является раскатка СИП с применением раскаточных роликов и каната-лидера. Такая технология обеспечивает защиту СИП от механических повреждений при производстве работ, а также является основным из условий сохранения высоких эксплуатационных качеств линии в течении всего срока службы.

Монтаж СИП должен проводится с соблюдением всех требований техники безопасности и проведением организационно-технических мероприятий, обеспечивающих безопасное проведение работ.

При сечении фазных проводов до 50 мм 2 на ограниченных участках линий до 100 м и пролетами до 50 м допускается раскатка СИП вручную без применения раскаточных механизмов. Эту ситуацию типичную в населенных пунктах мы и рассмотрим.

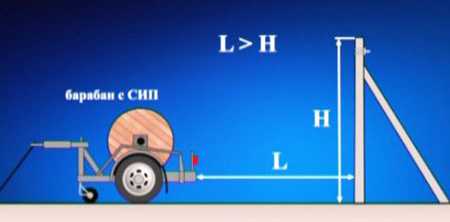

Установка барабана с СИП

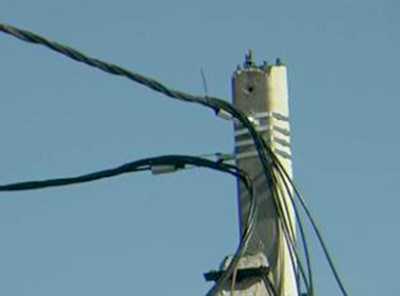

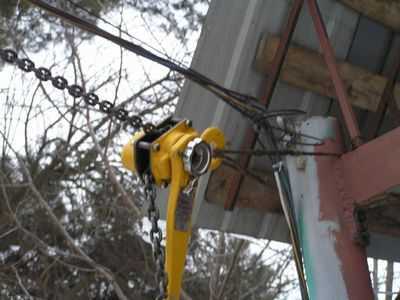

Натягивание кабеля СИП между столбами

14 февраля , 12:04

Сейчас все больше новых домов подключаются к тяговым подстанциям с помощью кабеля СИП. СИП – толстый, тяжелый, как правильно натянуть его между столбами. В аббревиатуре СИП, С - означает самонесущий. То есть, при натягивании кабеля СИП несущий трос ему не нужен. В составе каждой из четырех жил есть несущая стальная жила, которая и позволяет всему кабелю держать свой вес.

Среди столбов, на которых будет производиться натягивании кабеля СИП, следует выделить коренные. Это столбы, у которых есть боковая подпорка, либо на которых происходит резкий перегиб кабеля. Именно между ними следует производить натяжку, то есть кабель закрепляем с помощью прокалывающего устройства на одном коренном столбе и прокладываем до второго коренного столба.

На промежуточные столбы кабель следует поднять и временно закрепить с возможностью проскальзывания. У кабельщиков такие временные крепления называются раскаточные ролики. Во время натяжки трос будет подыматься с земли, натягиваясь горизонтально и проскальзывая в раскаточных роликах. После окончательной натяжки между коренными столбами, кабель следует с временных проскальзывающих устройств – раскаточных роликов, закрепить на постоянные кронштейны.

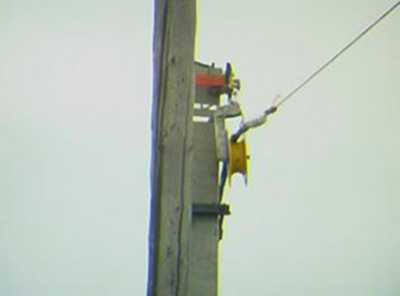

Непосредственно натягивание кабеля СИП между коренными столбами следует производить следующим способом. На втором из коренных столбов, на котором будет производиться натяжка, за временное крепление закрепляем лебедку, с полностью выпущенным тросом или цепью.

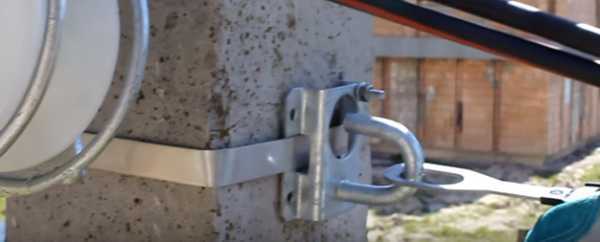

Постоянное крепление с крюком для кабеля на столбе уже должно быть смонтировано. Крюк лебедки с помощью схватывающего узла из 8мм. веревки либо текстильной ленты закрепляем к кабелю и начинаем натягивание кабеля СИП.

По мере натягивания кабеля СИП провод будет подниматься с земли, проскальзывая в раскаточных роликах промежуточных столбов. Когда при натягивании мы выберем весь трос или цепь лебедки, закрепляем СИП на столб, выпускаем полностью лебедку на всю длину и снова закрепляем кабель за схватывающий узел. Операция натягивания повторяем до достижения необходимого провиса кабеля между столбами.

При натягивании кабеля СИП всегда лучше недотянуть, чем перетянуть, как любой материал СИП зимой, в мороз должен сжаться, поэтому при натяжке ему необходимо оставить эту небольшую возможность.

Когда кабель СИП натянут должным образом, окончательно закрепляем его с помощью хомута на крюк столба. При желании, натягивать кабель СИП таким образом можно между каждым из столбов, особенно если пролеты между столбами достаточно большие. Следует обращать внимание на то, чтобы кабель СИП не касался бетонного столба, при ветровом раскачивании шероховатый бетон будет повреждать изоляцию кабеля.

Специалисты компании БлокМастер, обладающие необходимым инструментом и опытом в проведении подобных работу, произведуть натягивание кабеля СИП в г.Киеве и области.

Обращайтесь по тел. +38 044 3604049, +38 067 4400253.

Фасадный крепеж для проводов – основные типы и характеристики

Содержание

Когда возникает необходимость прокладки по внешним стенам здания электропроводов, необходимо использовать специальный фасадный крепеж.

Существует несколько разновидностей, как проводов, так и креплений, предназначенных для наружного использования.

Характеристики и типы СИП

Схема Сип – 1 и Сип – 2.

Для применения снаружи, то есть, для воздушных линий, производители выпускают, так называемые СИПы #8212 самонесущие изолированные провода. Они многожильные и содержат изолированные жилы, а также несущие элементы, назначение которых #8212  подвеска либо крепление проводки.

Основная особенность СИП – это стойкость к разрывам, благодаря применению PE-X (сшитый полиэтилен), в качестве защитной изоляции несущих жил.

В связи с новыми требованиями, которые предъявляются к прокладке линий электропередач, был введен в действие национальный стандарт РФ от 01/07/2006 года, ГОСТ Р 52373-2005.

Он касается самонесущих изолированных и защищенных проводов, напряжением от 0.4 кВ до 6.35 кВ.

Этот стандарт и прилагаемая к нему инструкция, определяют основные виды, а также техническое исполнение самонесущих изолированных проводов для прокладки магистральных электроснабжающих линий.

Сип-4.

СИП-1 .Вокруг несущей, не имеющей изоляции, нулевой жилы, скручиваются основные (токопроводящие) изолированные жилы.

Несущая жила делается из алюминиевого сплава (АВЕ), обладающего высокой прочностью. Изоляцию производят из сшитого свето-стабилизированного полиэтилена.
  • Как видно на фото, СИП-2 представляет собой вокруг изолированную нулевую (несущую) жилу, вокруг которой скручиваются также изолированные, токопроводящие (основные) жилы. Нулевая жила производится из АВЕ #8212 алюминиевого сплава, имеющего высокую прочность. Изоляция делается из сшитого полиэтилена, имеющего стойкость к ультрафиолету.
  • СИП-4 не имеет несущей жилы. Является скрученными в жгут токопроводящими основными и нулевой жилой.

    Они покрыты защитой из сшитого, обладающего устойчивостью к ультрафиолету, полиэтилена.

  • Следует отметить, что по ГОСТ Р 52373-2005, допустимо использование СИП-4 лишь на вводы в здание либо прокладку по его фасаду. Сечение кабеля должно составлять 2×16,2×25, 4×16, 4×25. На магистральном участке высоковольтной линии (0.4кВ) разрешается применять СИП, имеющий изолированную (СИП-2) либо неизолированную (СИП-1) нулевую несущую жилу из АВЕ.

    Использование несущей жилы, имеющей стальной сердечник, тоже не допустимо.

    Арматура для СИП

    Арматура, то есть #8212 фасадное крепление для СИП, является совокупностью приспособлений, которые предназначены для фиксации провода.

    Делать это можно:

    • на фасадах и опорах зданий
    • при разводке электролиний
    • при подключении абонентов (потребителей)
    • на вводе в трансформаторные подстанции либо подсоединения к силовому проводу, а также голому кабелю, при переходе с ВЛ #8212 высоковольтной линии на линию ВЛИ, то есть #8212 СИП.
    Крепление оптического кабеля

    Для фиксации оптических проводов предназначен крепеж фасадный SF 10.

    • имеет в комплектации стяжной ремешок
    • является изолятором, потому как производится из диэлектрического материала
    • не имеет элементов, которые подвержены коррозии
    • расстояние от стены – 10 мм
    • крепление предназначено для проводов, диаметром – 8/25 мм
    Крепеж для СИП

    Для фиксации самонесущих проводов выпускаются: фасадное крепление SF 20, а также SF 50 и SF 60. Предназначены они для прокладывания СИП-2/ СИП-4 по внешним стенам зданий, а также сооружений.

    Особенности изделий:

    Крепление для СИП.

    крепления комплектуются стяжным ремешком
  • играют роль изолятора, благодаря тому, что сделаны из диэлектрика
  • полиамидный корпус имеет высокую механическую прочность и устойчивость к коррозии в промышленных средах, при влажном климате, а также при отрицательных температурах
  • подобный крепеж для фасадов иногда поставляется с таким типом хомута, который может открываться вторично, такие изделия обозначаются дополнительно литерой«D».
  • Обратите внимание!

    Согласно требованиями части№2.4 ПУЭ, промежуток от стены до самонесущего провода для крепежа SF 20 должен составлять не меньше 60 мм.

    Особенности монтажа данных креплений своими руками.

    1. Дюбельную часть арматуры необходимо монтировать в заранее просверленное отверстие нужного диаметра.
    2. Самонесущий провод прикрепляется к поддерживающей части изделий с помощью пластиковых кабельных ремешков.
    3. Желаемый шаг монтажа арматуры на фасад SF20 и SF 50 (аналог #8212 фасадное крепление brpf 6) – 0.8м, аsf 60 – 0.7м.
    Что такое слайдерные системы креплений

    Пример использований слайдерной системы.

    Типы фасадных креплений не ограничиваются теми, что перечислены выше. Существуют аналоги, которые отличаются от них, как по конструкции, так и по предназначению. Пример этому #8212 слайдерное крепление фасадов .

    «Sliding systems», в переводе с английского, означает «раздвижные системы». По сути #8212 это конструкции, в коих непрозрачные или прозрачные перегородки, двери, стены, окна, оборудованные особой фурнитурой, передвигаются по рельсам (с направляющими).

    Раздвижные системы фасадов для офисов, домов, общественных зданий дают возможность существенно увеличить площадь светового проема, создать панорамный обзор, сэкономить место либо использовать его по-новому.

    Раздвижные системы могут устанавливаться, как внутри помещений, например это может быть крепление фасада к холодильнику, мебели и т.д. так и снаружи современных фасадов зданий .

    В конце статьи вы можете просмотреть видео, касающееся ее темы.

    Производство фасадных металлокассет. Оставьте заявку, получите лучшую цену.

    Источники: http://electricalschool.info/main/electromontag/1308-montazh-samonesushhikh-izolirovannykh.html, http://block-master.com/articles/203128, http://mastera-fasada.ru/dopolnitelnye/fasadnyj-krepezh-249

    Комментариев пока нет!

    postrojkin.ru

    Пошаговый монтаж СИП кабеля от столба к дому: 12 этапов

    Для того чтобы произвести монтаж СИП кабеля от столба к дому, лучше обратиться за помощью к профессионалам Выполняется монтаж сип кабеля от столба к дому в том случае, когда требуется произвести ввод силового кабеля в отдельно стоящее строение. Перед началом строительно-монтажных работ оформляется проектно-сметная документация. В ней учитывается требуемая мощность, технические характеристики провода, выбранная технология установки и нормы безопасной эксплуатации. Чем большую педантичность проявит строитель, тем меньше он рискует собственной жизнью и здоровьем.

    Содержание:

    Опытные и не очень строители всегда обращают внимание на положительные и отрицательные стороны любого технологического решения. Когда речь заходит о СИП, самонесущем изолированном проводе, первое, на что сразу обращают внимание, так это на алюминиевые жилы.

    Благодаря этому, система в меньшей степени подвержена разрушительному воздействию капризов природа и даже незначительных провисаний и натяжений.

    Изоляционное покрытие имеет подтвержденную опытным путем устойчивость к агрессивным средам и частым перепадам уровня температуры.

    Если говорить о других преимуществах, то они выглядят следующим образом:

    • Удобство монтажа;
    • Простота в обслуживании;
    • Возможность сэкономить площадь, необходимую для прокладки высоковольтной линии;
    • Может несколько дней без ущерба для целостности изоляции находится на опорах под прямыми солнечными лучами;
    • Гарантированный срок эксплуатации составляет не менее четырех десятков лет.

    На основании выше изложенного становится понятно, что технические характеристики используемого натяжителя должны соответствовать тем, которые производитель заявил у СИП-кабеля. Строители со стажем не рекомендуют пробовать сэкономить, иначе фактическое натяжение кабеля будет уменьшаться, что спровоцирует быстрый износ.

    Начинаем действовать: монтаж кабеля СИП на столбы

    Хорошо зарекомендовал себя кабель 4х16, поэтому при отсутствии технических противопоказаний, протягивают именно его. Как только все вопросы с кабелем успешно разрешились, надлежит подобрать технически правильную арматуру. Здесь начинаются сложности, ведь новичку крайне сложно отличить один вид от другого. Существенно упростить ситуацию поможет понимание всего процесса.

    Если вы решили самостоятельно произвести монтаж СИП на столбы, тогда необходимо сперва ознакомиться с пошаговой инструкцией

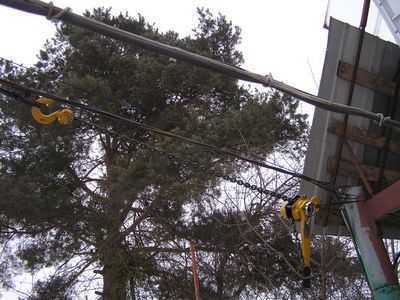

    Провод натягивают и крепят к стене дома при помощи крюка и нескольких анкеров. Если говорить о столбе, то здесь надлежит крепить с использованием бандажной ленты. Из этого следует, что крюк должен иметь отверстие для вставки под анкер.

    Помимо этого, не лишним будет узнать о некоторых других нюансах:

    • Использовать рекомендуется крюк с маркировкой GHP-12;
    • Для того чтобы проводка не ходила ходуном при сильном ветре, в качестве дополнительного фиксатора бандажной ленты используется строительная скрепа;
    • Лебедка окажется надежно закреплена, если в качестве фиксирующего элемента применяется натяжной зажим в количестве двух единиц;
    • Зажимы должны иметь маркировку TTD151/NTD151.

    Осторожность и внимание к мелочам избавляют от множества проблем на этапе практической эксплуатации. Для того чтобы работу не пришлось вынужденно остановить, необходимо убедиться в наличии на крепежах и скобах необходимой маркировки.

    Соблюдаем правила: как натянуть проволоку между столбами

    Действующее законодательство зафиксировало допустимый размер провисания кабеля в различных эксплуатационных условиях. К примеру, над пешеходными дорожками кабель расположен как минимум на высоте 3,5 м.

    Если кабель провис ниже, необходимо самостоятельно исправить ситуацию. Перед началом работы нужно убедиться в том, что линия обесточена и заземлена.

    Убедившись, что ремонтируемый участок больше не находится под напряжением, следует удалить все внешние факторы, спровоцировавшие проблему, например, поваленные деревья.

    Дальнейший порядок действий выглядит следующим образом:

    • Временно отключить все отводы;
    • Натяжка производится только неизолированным алюминиевым проводником;
    • Его нужно соединить с ремонтируемым участком линии при помощи бандажа;
    • Как только норма натяжения восстановлена, можно снова подключиться к сети.

    Безопасность и бдительность – два слова, которые необходимо выучить. В зависимости от эксплуатационных условий, существуют нормы провисания кабеля. Если пользователь заметил отклонение от них, стоит немедленно исправить ситуацию.

    Новичкам на заметку: монтаж СИПа от столба к дому

    Процедура не требует солидного опыта или узкоспециализированных знаний. Главное – строго придерживаться разработанного плана. Помимо этого, протяжка кабеля производится только после согласования всех нюансов с государственным эксплуатационным органом. «Самодеятельность» не только станет причиной солидного штрафа, но и может сделать незадачливого строителя инвалидом. Все работы, связанные с электричеством, требуют предварительного его отключения.

    Справиться с монтажем СИП может и новичок, главное –подготовить инструменты для работы

    Как только все готово, можно смело приступать. Для начала нужно убедиться, что проводка имеют необходимое сечение – 15 см.

    Строители со стажем подчеркивают, что брать можно только подходящий, а не отдаленно похожий на нужный провод.

    Использование провода, который лишь незначительно отличается от согласованных в плане параметров, спровоцирует электрическую травму или короткое замыкание.

    Дальнейший порядок действий выглядит следующим образом:

    • Найти зажим для фиксации ответвлений на столбе;
    • Процесс монтажа фиксаторов своими руками не очень сложный, но требует предельной концентрации внимания;
    • Провести замер расстояния от столба до строения – если получилось более 25 м, в обязательном порядке нужно установить еще одну опору;
    • Необходимо закрепить натяжитель;
    • Убедиться в том, что крепежный элементы прочно висит на поверхности столба;
    • На внешней стороне дома, куда подводится ЛЭП, выполняется крепление анкерного фиксатора;
    • Перед этим нужно убедиться, что количество фаз и зажимов соответствует друг другу;
    • Завершается процесс выполнением изоляции.

    Монтаж провода СИП на опорах (видео)

    Навес и фиксация СИП-кабеля производится на основании утвержденного проекта, который прошел согласование в энергоснабжающей организации. Только в этом случае строительно-монтажные работы не нарушают действующее законодательство и влекут повышенную опасность для жизни и здоровья. При выборе провода и крепежей учитывается количество фаз, предполагаемая мощность и расстояние между последней опорой и строением.

    6watt.ru

    Как крепить провод СИП к дому

    На смену неизолированным алюминиевым многожильным  проводам, которыми ранее выполнялось подключение электросети к потребителю, пришли провода СИП. СИП - самонесущий изолированный провод. В сравнении с “предшественником” он обладает рядом преимуществ:

    • снижает стоимость и увеличивает скорость монтажа
    • повышает безопасность эксплуатации электросетей. Провода не схлестываются, создавая короткие замыкания.
    • широкий диапазон применения. От присоединения абонентов на 220/380 Вт до устройства линий на 35кВт
    • имеют большое разнообразие конструкций для разных задач
    • провода противостоят ледообразованию
    • использование универсального крепежа для СИП
    • широкий диапазон рабочих характеристик. Температура - от -60 град. С до +50 град. С. Срок эксплуатации - 45 лет.

    Ниже мы рассмотрим пример крепления СИП к дому. Однозначно, такую работу должны выполнять только сертифицированные электрики и цель данной статьи познакомить читателя с необходимой арматурой и способом крепления. Владея такой информацией вы можете не только проконтролировать электрика, но и подсказать что-то полезное. Правильный крепеж СИП - это ваша безопасность.

    Для подсоединения к дому электрической сети потребуются:

    1. Кронштейн (крюк) - 2 шт.
    2. Натяжной зажим - 2 шт.
    3. Прокалывающий зажим - 2 шт.
    4. Кронштейн крепления провода СИП к фасаду - зависит от расстояния между точкой подвода и местом ввода в дом. Устанавливаются через каждые 70 см.
    5. Бандажная лента.
    6. Собственно, сам провод СИП 2х16

    Последовательность операций по креплению провода СИП к дому следующая:

    1. Размечаем место под установку кронштейна на фасаде здания. Перфоратором сверлим отверстия по анкеры. С помощью металлических анкеров закрепляем кронштейн.



    2. По линии прохода провода по фасаду дома устанавливаем фасадные кронштейны через каждые 0,7 м.



    3. Устанавливаем натяжной зажим на ответвляющийся провод. Для этого раскручиваем зажимной винт, вставляем провода на посадочное мести и затягиваем винт. Одеваем петлю зажима на крюк. Ответвления провода должно быть достаточно для подключения к счетчику или вводу в дом.



    4. С помощью бандажной ленты и специального инструмента закрепляем крюк на опоре (столбе).



    5. Устанавливаем натяжной зажим, одеваем его на крюк опоры и отмечаем место присоединения к магистральному проводу.



    6. Фиксируем провод в фасадных кронштейнах



    7. Присоединяем ответвляющие провода на дом к воздушной магистрали с помощью прокалывающих зажимов. Для этого отрезаем ответвляющий провод на нужную длину и вставляем его конец до упора в прокалывающий зажим, предварительно оторвав защитный колпачок на входе. Устанавливаем зажим на провод магистрали и затягиваем гайку до срыва.



    Крепление провода СИП к дому выполнено с помощью типовой присоединительной арматуры. Быстро, надежно, безопасно. А присоединение как ниже на картинке пусть останется в прошлом.

    Крепить  провод СИП можно с помощью различной арматуры, но в любом случае это должна быть качественная продукция. С электричеством экспериментировать нельзя.

    Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

    Написать отзыв

    Присоединяйся к нам

    krepcom.ru

    el-cab.ru

    Как правильно установить сетку рабицу на деревянные столбы?

    Деревянные столбы и сетка рабица не лучший из вариантов, дело в не достаточной жёсткости конструкции.

    Если столбы уже установлены правильно (рассчитана глубина, нижняя часть столбов что в грунте, промазана битумом, сами столбы обработаны антисептическим пропитками и.т.п), то советую сделать опору под сетку более прочной и жёсткой.

    Для этого к деревянным столбам прибиваются поперечные рейки (направляющие, слаги).

    Рейки (их тоже обрабатывают антисептическими пропитками) прибиваются снизу и сверху опорных столбов, если высота забора и соответственно ширина сетки значительные, то рейка нужна и посередине.

    Только после этого монтаж самой сетки.

    Работу лучше выполнять с помощником.

    Приставляем рулон сетки рабицы к первому столбу.

    Далее определяемся как будем крепить сетку, самый "примитивный вариант" забивать и загибать гвозди, но лучше, пропускать проволоку (алюминиевую как вариант, с ней проще работать чем со стальной) между ячеек сетки, фиксируя её на направляющих,

    в начале верхних горизонтальных, или крепить вот на такие скобы.

    В первую очередь крепится верх сетки рабицы.

    Затем разматываем рулон даём натяжку и крепим верхнюю часть сетки от столба до столба.

    Далее всё тоже самое, но уже крепление к нижним горизонтальным направляющим.

    Тут шаг между скобами (если крепим на них) должен быть меньше.

    Постоянно проверяем качество натяжения сетки, важно полное отсутствие провисания.

    Так как столбы деревянные и для жёсткости конструкции использовались горизонтальные направляющие, то пропускать пруток между ячеек сетки не надо, роль прутка выполняют те самые слаги.

    www.remotvet.ru

    Крепление сип провода на столбе | Электирика в доме и квартире



    крепление сип провода на столбе

    Монтаж самонесущих изолированных проводов

    В новых и реконструируемых линий 0,38 кВ предусматривается применение в основном изолированных самонесущих проводов СИП различных конструкций повышенного сечения. Воздушные линии с самонесущими изолированными проводами обладают высокой надежностью и в процессе эксплуатации требуют только профилактически осмотров.

    Технология монтажа магистральной самонесущей линии с проводами СИП2А или Торсада .

    Монтаж начинается с расчистки трассы будущей линии, при этом необходимо удалить деревья или крупные ветви, мешающие установке опор, раскатке и регулировке проводов. Необходимо также принять меры для исключения касания проводами земли, бетонных и металлических конструкций.

    Рис. 1. Конструкция самонесущего изолированного провода СИП2А

    Если линия прокладывается заново, то установку крепежных кронштейнов к опорам удобно проводить перед установкой опоры. Кронштейны крепятся к опоре стальной лентой и скрепом с помощью специального приспособления, позволяющего не только затянуть и закрепить образовавшийся ленточный хомут, но и обрезать излишки ленты.

    После закрепления кронштейнов опора устанавливается с соблюдением требуемой ориентации. Монтаж самонесущих изолированных проводов должен осуществляться в соответствии с технологическими картами или инструкциями с применением специальной линейной арматуры, механизмов, приспособлений и инструмента при температуре не ниже 20 o C.

    Особенностью выполнения монтажа является раскатка СИП с применением раскаточных роликов и каната-лидера. Такая технология обеспечивает защиту СИП от механических повреждений при производстве работ, а также является основным из условий сохранения высоких эксплуатационных качеств линии в течении всего срока службы.

    Монтаж СИП должен проводится с соблюдением всех требований техники безопасности и проведением организационно-технических мероприятий, обеспечивающих безопасное проведение работ.

    При сечении фазных проводов до 50 мм 2 на ограниченных участках линий до 100 м и пролетами до 50 м допускается раскатка СИП вручную без применения раскаточных механизмов. Эту ситуацию типичную в населенных пунктах мы и рассмотрим.

    Установка барабана с СИП

    Натягивание кабеля СИП между столбами

    14 февраля , 12:04

    Сейчас все больше новых домов подключаются к тяговым подстанциям с помощью кабеля СИП. СИП – толстый, тяжелый, как правильно натянуть его между столбами. В аббревиатуре СИП, С - означает самонесущий. То есть, при натягивании кабеля СИП несущий трос ему не нужен. В составе каждой из четырех жил есть несущая стальная жила, которая и позволяет всему кабелю держать свой вес.

    Среди столбов, на которых будет производиться натягивании кабеля СИП, следует выделить коренные. Это столбы, у которых есть боковая подпорка, либо на которых происходит резкий перегиб кабеля. Именно между ними следует производить натяжку, то есть кабель закрепляем с помощью прокалывающего устройства на одном коренном столбе и прокладываем до второго коренного столба.

    На промежуточные столбы кабель следует поднять и временно закрепить с возможностью проскальзывания. У кабельщиков такие временные крепления называются раскаточные ролики. Во время натяжки трос будет подыматься с земли, натягиваясь горизонтально и проскальзывая в раскаточных роликах. После окончательной натяжки между коренными столбами, кабель следует с временных проскальзывающих устройств – раскаточных роликов, закрепить на постоянные кронштейны.

    Непосредственно натягивание кабеля СИП между коренными столбами следует производить следующим способом. На втором из коренных столбов, на котором будет производиться натяжка, за временное крепление закрепляем лебедку, с полностью выпущенным тросом или цепью.

    Постоянное крепление с крюком для кабеля на столбе уже должно быть смонтировано. Крюк лебедки с помощью схватывающего узла из 8мм. веревки либо текстильной ленты закрепляем к кабелю и начинаем натягивание кабеля СИП.

    По мере натягивания кабеля СИП провод будет подниматься с земли, проскальзывая в раскаточных роликах промежуточных столбов. Когда при натягивании мы выберем весь трос или цепь лебедки, закрепляем СИП на столб, выпускаем полностью лебедку на всю длину и снова закрепляем кабель за схватывающий узел. Операция натягивания повторяем до достижения необходимого провиса кабеля между столбами.

    При натягивании кабеля СИП всегда лучше недотянуть, чем перетянуть, как любой материал СИП зимой, в мороз должен сжаться, поэтому при натяжке ему необходимо оставить эту небольшую возможность.

    Когда кабель СИП натянут должным образом, окончательно закрепляем его с помощью хомута на крюк столба. При желании, натягивать кабель СИП таким образом можно между каждым из столбов, особенно если пролеты между столбами достаточно большие. Следует обращать внимание на то, чтобы кабель СИП не касался бетонного столба, при ветровом раскачивании шероховатый бетон будет повреждать изоляцию кабеля.

    Специалисты компании БлокМастер, обладающие необходимым инструментом и опытом в проведении подобных работу, произведуть натягивание кабеля СИП в г.Киеве и области.

    Обращайтесь по тел. +38 044 3604049, +38 067 4400253.

    Фасадный крепеж для проводов – основные типы и характеристики

    Содержание

    Когда возникает необходимость прокладки по внешним стенам здания электропроводов, необходимо использовать специальный фасадный крепеж.

    Существует несколько разновидностей, как проводов, так и креплений, предназначенных для наружного использования.

    Характеристики и типы СИП

    Схема Сип – 1 и Сип – 2.

    Для применения снаружи, то есть, для воздушных линий, производители выпускают, так называемые СИПы #8212 самонесущие изолированные провода. Они многожильные и содержат изолированные жилы, а также несущие элементы, назначение которых #8212  подвеска либо крепление проводки.

    Основная особенность СИП – это стойкость к разрывам, благодаря применению PE-X (сшитый полиэтилен), в качестве защитной изоляции несущих жил.

    В связи с новыми требованиями, которые предъявляются к прокладке линий электропередач, был введен в действие национальный стандарт РФ от 01/07/2006 года, ГОСТ Р 52373-2005.

    Он касается самонесущих изолированных и защищенных проводов, напряжением от 0.4 кВ до 6.35 кВ.

    Этот стандарт и прилагаемая к нему инструкция, определяют основные виды, а также техническое исполнение самонесущих изолированных проводов для прокладки магистральных электроснабжающих линий.

    Сип-4.

    СИП-1 .Вокруг несущей, не имеющей изоляции, нулевой жилы, скручиваются основные (токопроводящие) изолированные жилы.

    Несущая жила делается из алюминиевого сплава (АВЕ), обладающего высокой прочностью. Изоляцию производят из сшитого свето-стабилизированного полиэтилена.
  • Как видно на фото, СИП-2 представляет собой вокруг изолированную нулевую (несущую) жилу, вокруг которой скручиваются также изолированные, токопроводящие (основные) жилы. Нулевая жила производится из АВЕ #8212 алюминиевого сплава, имеющего высокую прочность. Изоляция делается из сшитого полиэтилена, имеющего стойкость к ультрафиолету.
  • СИП-4 не имеет несущей жилы. Является скрученными в жгут токопроводящими основными и нулевой жилой.

    Они покрыты защитой из сшитого, обладающего устойчивостью к ультрафиолету, полиэтилена.

  • Следует отметить, что по ГОСТ Р 52373-2005, допустимо использование СИП-4 лишь на вводы в здание либо прокладку по его фасаду. Сечение кабеля должно составлять 2×16,2×25, 4×16, 4×25. На магистральном участке высоковольтной линии (0.4кВ) разрешается применять СИП, имеющий изолированную (СИП-2) либо неизолированную (СИП-1) нулевую несущую жилу из АВЕ.

    Использование несущей жилы, имеющей стальной сердечник, тоже не допустимо.

    Арматура для СИП

    Арматура, то есть #8212 фасадное крепление для СИП, является совокупностью приспособлений, которые предназначены для фиксации провода.

    Делать это можно:

    • на фасадах и опорах зданий
    • при разводке электролиний
    • при подключении абонентов (потребителей)
    • на вводе в трансформаторные подстанции либо подсоединения к силовому проводу, а также голому кабелю, при переходе с ВЛ #8212 высоковольтной линии на линию ВЛИ, то есть #8212 СИП.
    Крепление оптического кабеля

    Для фиксации оптических проводов предназначен крепеж фасадный SF 10.

    • имеет в комплектации стяжной ремешок
    • является изолятором, потому как производится из диэлектрического материала
    • не имеет элементов, которые подвержены коррозии
    • расстояние от стены – 10 мм
    • крепление предназначено для проводов, диаметром – 8/25 мм
    Крепеж для СИП

    Для фиксации самонесущих проводов выпускаются: фасадное крепление SF 20, а также SF 50 и SF 60. Предназначены они для прокладывания СИП-2/ СИП-4 по внешним стенам зданий, а также сооружений.

    Особенности изделий:

    Крепление для СИП.

    крепления комплектуются стяжным ремешком
  • играют роль изолятора, благодаря тому, что сделаны из диэлектрика
  • полиамидный корпус имеет высокую механическую прочность и устойчивость к коррозии в промышленных средах, при влажном климате, а также при отрицательных температурах
  • подобный крепеж для фасадов иногда поставляется с таким типом хомута, который может открываться вторично, такие изделия обозначаются дополнительно литерой«D».
  • Обратите внимание!

    Согласно требованиями части№2.4 ПУЭ, промежуток от стены до самонесущего провода для крепежа SF 20 должен составлять не меньше 60 мм.

    Особенности монтажа данных креплений своими руками.

    1. Дюбельную часть арматуры необходимо монтировать в заранее просверленное отверстие нужного диаметра.
    2. Самонесущий провод прикрепляется к поддерживающей части изделий с помощью пластиковых кабельных ремешков.
    3. Желаемый шаг монтажа арматуры на фасад SF20 и SF 50 (аналог #8212 фасадное крепление brpf 6) – 0.8м, аsf 60 – 0.7м.

    Что такое слайдерные системы креплений

    Пример использований слайдерной системы.

    Типы фасадных креплений не ограничиваются теми, что перечислены выше. Существуют аналоги, которые отличаются от них, как по конструкции, так и по предназначению. Пример этому #8212 слайдерное крепление фасадов .

    «Sliding systems», в переводе с английского, означает «раздвижные системы». По сути #8212 это конструкции, в коих непрозрачные или прозрачные перегородки, двери, стены, окна, оборудованные особой фурнитурой, передвигаются по рельсам (с направляющими).

    Раздвижные системы фасадов для офисов, домов, общественных зданий дают возможность существенно увеличить площадь светового проема, создать панорамный обзор, сэкономить место либо использовать его по-новому.

    Раздвижные системы могут устанавливаться, как внутри помещений, например это может быть крепление фасада к холодильнику, мебели и т.д. так и снаружи современных фасадов зданий .

    В конце статьи вы можете просмотреть видео, касающееся ее темы.

    Производство фасадных металлокассет. Оставьте заявку, получите лучшую цену.

    Источники: http://electricalschool.info/main/electromontag/1308-montazh-samonesushhikh-izolirovannykh.html, http://block-master.com/articles/203128, http://mastera-fasada.ru/dopolnitelnye/fasadnyj-krepezh-249

    Комментариев пока нет!

    postrojkin.ru

    Монтаж проводов СИП на опорах, ввод электропитания в дом

    Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

    Монтаж кабеля на столбы

    Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

    При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

    Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

    Ручная раскатка проводов

    Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

    1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
    2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
    3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
    4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
    5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
    6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

    На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

    Соединение кабеля

    Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

    1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
    2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
    3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

    Подключение ввода здания к магистрали

    Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

    Наземный способ от столба

    Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

    Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

    Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

    Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

    1. К стене дома и столбу крепят анкерные кронштейны.
    2. Возле дома провод закрепляют зажимом к кронштейну.
    3. Роликовым блоком СИП натягивают между постройкой и столбом.
    4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

    Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

    Подземный способ от столба

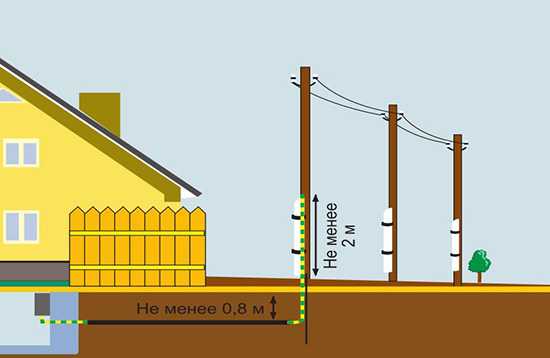

    Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

    1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
    2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
    3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

    Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

    Ремонт СИП

    В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

    Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

    Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

    Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

    Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

    Вконтакте

    Facebook

    Twitter

    Google+

    Одноклассники

    sarstroyka.ru

    Забор из колючей проволоки своими руками: видео инструкция

    Приобретая дачу или земельный участок, в первую очередь, новый владелец задумывается о надежной защите от нежелательного проникновения посторонних личностей на территорию владения. Разумеется, возникает вопрос о строительстве надежного ограждения. Существует множество вариантов создания изгородей. Многие из них являются функциональными, красивыми, но дорогими. Если же необходим бюджетный вариант, то рекомендуется обратить внимание на создание колючей изгороди из проволоки.

    Выбираем забор с колючей проволокой

    Разновидности

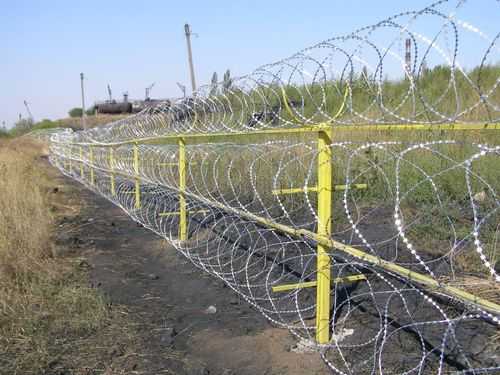

    Изгородь из проволоки может иметь самую разную конфигурацию и внешний вид, быть изготовлена из сетки рабицы, готовых проволочных панелей. Такие изгороди часто применяются для ограждения школьных учреждений, детских садов, всевозможных частных заведений. Разумеется, в данном случае применяют эстетичные проволочные панели без шипов.

    Колючая проволока используется на дачах на фото, для ограждения частных и коммунальных участков для защиты имущества. Учитывая особенности конструкции и параметры ограждения, используют следующие виды материала:

    • Без защитного покрытия. Сегодня такую проволоку используют крайне редко, поскольку она значительно подвергается ржавлению.

    • Оцинкованный материал отделывается тонким слоем цинка, благодаря чему проволока получает дополнительные положительные эксплуатационные качества.
    • Проволока, покрытая цветным полимерным составом.
    • Комбинированный материал, отделанный полимером и цинком, имеет приятный внешний вид и отличные эксплуатационные характеристики.

    Изгородь может выполняться в произвольной форме, иметь равносторонние либо прямоугольные ячеи. Нередко, колючую конструкцию дополняют панелями жесткости.

    Преимущества

    Проволочный шипованный забор, несмотря на свою внешнюю непривлекательность, обладает массой положительных качеств:

    • Высокая проницаемость света.
    • Устойчивость к факторам окружающей среды и прочность.
    • Невысокая стоимость.
    • Высокие защитные качества.
    • Несложный монтаж.
    • Возможность подсоединения изгороди к линии напряжения.

    Процесс создания ограждения

    • В первую очередь необходимо разметить при помощи веревки местность, где предполагается устанавливать забор.

    • Далее, своими руками, устанавливают столбы, к которым впоследствии будут крепиться проволочные панели.
    • Важно, чтобы опоры были установлены максимально прочно, поскольку крепление материала к основе осуществляется натяжением столбов внутрь.
    • Затем к закрепленным опорным столбам монтируют проволочные секции.
    • Чтобы колючее ограждение безупречно выполняло охранную функцию, его можно подключить к сети высокого напряжения.

    Рекомендации специалистов

    Обычно проволочный забор не предусматривает наличие фундамента. Однако если все работы вы выполняете своими руками на даче, то фундамент придаст такой конструкции не только эстетической привлекательности, но и прочности.

    Не стоит забывать о том, что работа с шипованной проволокой довольно опасна. Небольшие ранки, полученные в результате неосторожного использования материала, заживают болезненно и продолжительно. Поэтому, следует побеспокоиться о защитной одежде и плотных рукавицах.

    Если говорить о том, какой вид проволоки колючей на фото, использовать для создания ограждения, то целесообразным вариантом, является применение готовой продукции. При желании сделать материал своими руками, потребуется масса времени, усидчивости и терпения.

    Самостоятельное изготовление проволоки с шипами

    Если все же вы решились на создание материала своими руками, то вам потребуется ненужный трос. Собственно из него и мастерят основу и шипы проволоки. Отрезки, длиной около 20 см делают из жил троса. Будущие шипы отрезают диагонально, чтобы сформировать у них острые края. Далее потребуется металлический уголок, на кромке которого просверливаются отверстия. Проволочную основу помещаем в тиски и крепим к ней трос. Две заготовки для шипов, складываем таким образом, чтобы одна была выдвинута по отношению к другой, пропускаем в отверстие в уголке и заворачиваем их в шип. В результате должна получиться конструкция с множеством металлических колючек, которую крепят к верху забора, на фото.

    Подробная инструкция по созданию забора из колючей проволоки представлена на видео.

    Таким образом, для повышения безопасности дачного участка можно оградить территорию забором из колючей проволоки. Данный материал позволяет быстро и недорого защитить дачу от нежелательного проникновения. Используя колючую проволоку, даже ветхое ограждение, можно превратить в надежную преграду для злоумышленников и сохранить личное имущество.



    zabornyi.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
