Содержание

Газовая горелка на баллончик. Выбор и использование

Как в быту, так и в профессиональном ремонте портативные газовые горелки очень популярны. Сфера их применения весьма широка, а разновидностей существует несколько. Правильно подобрать горелку для текущих задач и научиться правильно ее использовать вы сможете, изучив эту статью.

Основные разновидности портативных горелок

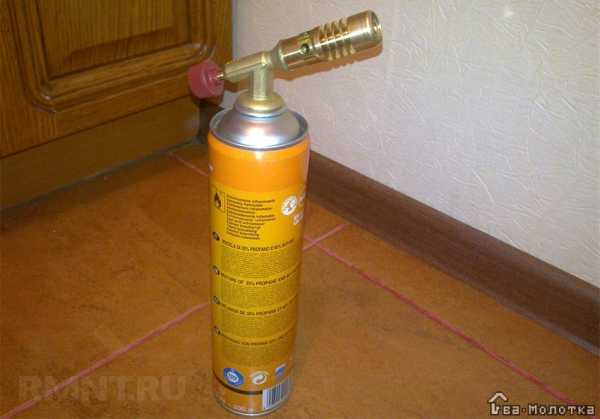

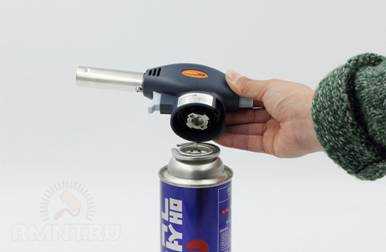

Газовые горелки в виде насадок для баллонов с цанговым присоединением необходимо рассматривать как отдельный класс инструмента. Они применяются в условиях высокой пожарной безопасности на объектах, где не работает тяжелое строительное оборудование и риск повреждения самой горелки минимален.

В первую очередь горелки характеризуются температурой и формой пламени. Наиболее простые устройства имеют температуру горения близкую к минимальной, всего 700–1000 °С. Воздух в горелку поступает естественным путем, поэтому он всегда в недостатке. В то же время более дорогие изделия имеют специальную форму воздухоподводящих каналов, за счет этого увеличивается приток воздуха, и температура горения поднимается до 1200 °С.

Еще более горячее пламя выдают горелки эжекторного типа, в которых воздух поступает к очагу за счет разрежения, сила потока прямо пропорциональна рабочему давлению газа. Это позволяет поднять температуру до 1500–1600 °С и относительно плавно регулировать ее вместе с длиной пламени простым поворотом крана. Очагов горения в горелке может быть несколько, такой инструмент не предназначен для тонкой работы, но отлично прогревает обширные участки.

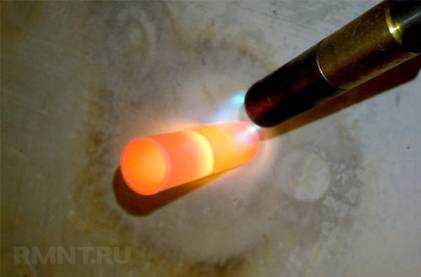

Наивысшая температура горения для горелок составляет 2000–2400 °С и достигается она за счет концентрации нагнетаемого воздуха в очаге горения и использования специального газа: метилацетилена пропадиена (МАПП). В пламени горелки образуется высокотемпературный конус, сопоставимый по мощности и температуре с газокислородной сваркой, однако не способный к автогенной резке.

Опционально для всех видов горелок возможно наличие гибкой или поворотной трубки, пьезорозжига и высокочувствительного регулировочного клапана. При большом диапазоне температур существует такой же широкий выбор горелок по мощности и соответствующему расходу газа.

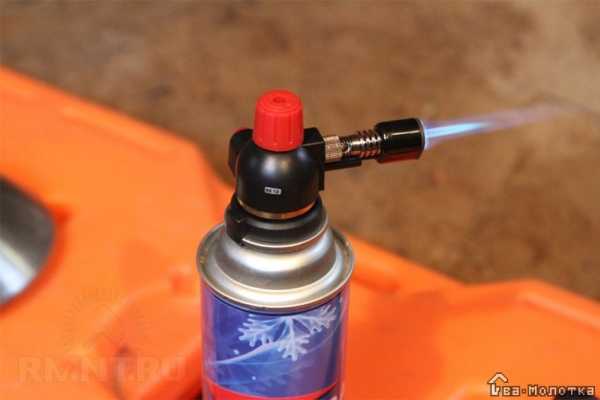

Туристические горелки

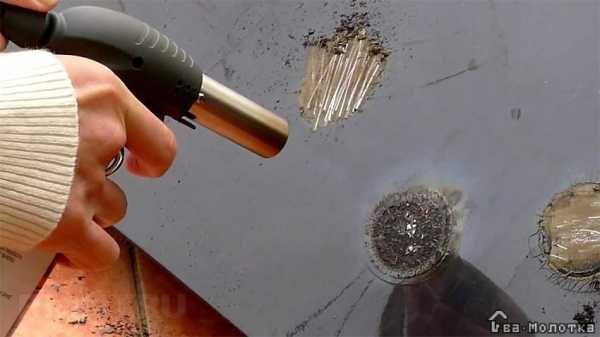

Низкотемпературные горелки решают действительно широкий спектр задач и подходят для бытового использования и профессионального строительства. Такими паяльными лампами чаще всего заменяют электрические фены в местах, где возможна только автономная работа.

Главный недостаток горелок без инжектора — низкая стабильность пламени, что особо заметно при резких поворотах и наклонах. Плескания сжиженного газа не оказывают существенного влияния в горелках более дорогого класса со специальным редуктором и контуром подогрева.

Для паяния такие горелки, как правило, не используются. Основное их назначение — розжиг дров и углей или разогрев материалов, допускающих использование открытого пламени. Незаменим такой инструмент также для оттаивания труб, подогрева автомобильных двигателей или распаковки сгонов на пакле, обжига краски для ее снятия и прочих черновых работ.

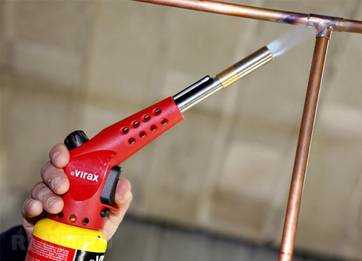

Паяльные лампы с наддувом

Эжекторные паяльные лампы имеют более специфичное устройство и назначение. Это неизменные помощники многих конструкторов и мастеров по обработке цветных металлов. Благодаря высокой температуре и регулировке пламени горелки идеально подходят для пайки и закалки металлов или другой термической обработки, при которой необходима высокая точность температуры и четко очерченный конус.

Из-за специфики применения может сильно отличаться размер горелок и сопел. Миниатюрные используются для пайки ювелирных украшений и тонкого металла, несмотря на отсутствие подачи чистого кислорода, они справляются даже с филигранной работой. Горелки среднего класса имеют толщину конуса от 3 до 9 мм и наилучшим образом подходят для электрической пайки соединительных кабельных муфт, медных и алюминиевых трубок.

Более крупные горелки за счет их высокой мощности рационально использовать в таких отраслях, как художественная ковка, точная гибка или штамповка металла. Именно такие инструменты домашние мастера используют как основу самодельных газовых горнов и закалочных печей.

Для эжекторных горелок понятие нестабильного пламени носит чисто фигуральный характер, и хотя возможны периодические вспышки газа, температура в ядре остается относительно стабильной. Контур преднагрева газа используется больше для повышения экономичности горелок, более быстрого их выхода на рабочую мощность и точной регулировки температуры.

Высокотемпературные газовые горелки

Нельзя обойти вниманием горелки, в которых вместо пропан-бутановой смеси используется MAPP газ. Температура горения пламени в них составляет 2200–2400 °С, при этом основная энергия сконцентрирована в конусе, который достаточно стабильный и имеет выраженную границу.

Используют такие горелки для прогрева, ковки и гибки высокоуглеродистых сталей и массивных деталей. Высокая температура позволяет также более качественно закалять и отпускать металл.

В плане пайки и сварки горелки на MAPP газе отлично справляются с нержавеющей сталью, при этом даже тонкие детали не перегреваются. Еще одно преимущество газа MAPP — низкая температура кипения, за счет чего возможно его использование при температурах в -20 °С даже в горелках без контура подогрева.

Выбор оптимального варианта

Выбирая газовую горелку для различных задач, следует обращать внимание на отдельные нюансы. Для туристических целей хорошо подходят самые простые факельные горелки без наддува. С розжигом костра или подогревом пищи справятся даже дешевые китайские изделия, сломать или потерять их абсолютно не жалко.

Для бытовых целей и мелкого ремонта лучше не приобретать инструменты из любительской серии. Чуть более дорогие полупрофессиональные горелки имеют более продуманную конструкцию и лишены таких неочевидных недостатков как, например, оплавление пластиковой обкладки мундштука или работающий со сбоями пьезорозжиг. Еще один аргумент против средней ценовой категории — практически повсеместное отсутствие нормального регулировочного клапана, что даже для грубых работ может быть важным.

Если горелка выбирается для тонкой работы, пайки или сварки, следует дополнительно уделить внимание эргономике и балансировке. При таких работах горелку приходится часто включать и выключать, поэтому форма корпуса и размещение элементов управления должны позволять сделать розжиг и точную регулировку одной рукой.

При выборе мощности следует руководствоваться толщиной и материалом обрабатываемых деталей. Горелки в 500–700 Вт будет вполне достаточно для обжигания краски или пайки медных проводов. Трубки из цветных металлов и стальные изделия толщиной до 3 мм будут хорошо прогреваться при мощности пламени около 1200–1500 Вт. Горелки в 2–3 кВт используют для нагрева и гибки арматуры толщиной до 14 мм. Существует еще одна особенность: пламя мощных качественных горелок может быть отрегулировано для более тонкой работы, а вот прогреть маломощной горелкой массивную деталь никак не получится.

dvamolotka.ru

полезная информация о полезном инструменте

Предназначение, преимущества и особенности конструкции инструмента

Газовая горелка для пайки – полезный инструмент, применяемый для регулирования смешивания кислорода и горючего газа. Главной целью горелки (не важно, самодельная она или покупная) является получение стабильного пламени требуемой мощности.

Газовая горелка может быть двух основных типов: горелка специального назначения и универсальная газовая горелка. Для наплава, сварки, пайки, а также прочих видов обработки металла (меди, алюминия) при помощи газопламенного способа применяются приборы определенного назначения.

Среди многочисленных преимуществ газовой горелки стоит особым образом выделить устойчивость пламени мини приспособления во время пайки на ветру, что делает работу ручной горелкой очень удобной в условиях открытого пространства.

Принципиальное устройство

Устройство включает в себя следующие элементы:

Узел, куда крепятся газовые (пропановые) баллоны;

Форсунка;
Головка прибора;
Регулятор подачи газа;
Редуктор.

Конструктивные особенности горелки могут включать в себя специальные дополнительные элементы. Например, газовая горелка может быть дополнительно оборудована автоматическими пьезоподжигом, переходниками под различной формы пропановые баллоны, ветрозащитой, транспортировочным чехлом, а также различными видами наконечников и многим другим. Все это делает , к примеру, пайку медных труб довольно простым занятием.

Газовая горелка может быть различных видов в зависимости от толщины и формы металла (медных труб, алюминия, латуни, меди и т. д.), который обрабатывается данным инструментом, а также от типа газа.

Порядок работы с приспособлением

Перед тем, как приступать к работе горелкой, необходима ручная проверка инструмента на исправность. Таким образом, проверяем герметичность разъемных соединений мини устройства, паяных соединений, соединений рукавов.

По окончании проверки горелки на герметичность, можно приступать к установке рабочего давления газа под конкретную задачу, например, пайку медных труб, алюминиевых радиаторов. Далее вентиль открывается на половину оборота, после чего горючая смесь зажигается и происходит регулировка интенсивности пламени посредством вентиля или же редуктора газовой мини горелки. Таким образом, мы подготовили главный инструмент для пайки медных труб или каких-либо других металлических элементов.

Самодельная горелка

Рассмотрим то, как устроена газовая горелка для пайки эжекционного типа, которая предназначается для высокотемпературной пайки металла (медных труб, других изделий из меди, латуни). Функционирует ручная газовая горелка от баллона со сжиженным газом. Стоит отметить экономичность газовой горелки: интенсивность подачи газа из баллона очень удобно регулируется.

Ручная газовая горелка по устройству и принципу работы достаточно простая. От вентилируемого крана на баллоне или редуктора по шлангу подается газ к подводящей трубке, которая встроена в основание горелки. Далее оттуда газ поступает по вертикальному каналу стойки в центральное отверстие жиклера (там его количество дозируется с помощью регулировочной иглы).

После этого газ с большой скоростью поступает к жиклеру, после чего выходит с не меньшей скоростью сквозь его отверстие. Далее газ подается по каналу (осевому) радиатора к рассеивателю, при этом происходит подсасывание необходимого для сгорания воздуха из золотника. В рассеивателе смесь разделяется на основано, вспомогательный и основной потоки.

Посредством надетой на эжектор поворотной гильзы золотника, имеющей радиальные отверстия, становится доступной регулировка дозы поступающего воздуха.

Из чего состоит?

Составные элементы приспособления:

Регулировочная игла;
Крышка корпуса жиклера;
Ручка иглы;
Корпус жиклера;
Основание газовой горелки;
Сальник;
Зажимная гайка;
Эжектор;
Гильза золотника;
Жиклер;
Обойма золотника;
Рассекатель;
Радиатор;
Рукоятка;
Подводящая трубка.

Как сделать приспособление самому?

Все детали горелки, предназначенной для пайки, не беря во внимание рукоятку, вытачиваются на токарном станке своими руками. Стоит отметить, что предпочтительнее в качестве основного металла для изготовления большинства деталей будет выбор латуни или бронзы, но не меди. Данные металлы недаром были выбраны, как наилучшие, поскольку именно они обладают высокой теплопроводностью, не боятся коррозии и достаточно прочны.

Корпус жиклера, сам жиклер, а также его крышку лучше выполнять из стали. Регулировочная игла изготавливается из стальной вязальной спицы. Сальник, предназначением которого является уплотнение резьбы, вытачивается из фторопласта. Самодельная и портативная горелка, выполненная своими руками — вполне возможно.

Нужно сказать, что изготовление газовой горелки по чертежу – не слишком сложная процедура. Однако придется повозиться руками, скорее всего, с жиклером. Для того чтобы получить выходное отверстие, диаметр которого составляет 0,1 миллиметра, необходимо просверлить сквозное отверстие, диаметр которого будет составлять 0,4 мм. После этого надо аккуратно начеканить полученное отверстие небольшим шариком до требуемого диаметра.

Последовательность сборки следующая:

Жиклер заворачивается в корпус, при этом стыкующиеся поверхности должны быть предварительно смазана эпоксидной смолой.
Вставляется фторопластовое уплотнение с другой стороны корпуса, после чего затягивается резьбовой крышкой с иглой регулировки.
Корпус жиклера помещается в основание газового приспособления, после чего закрепляется зажимной гайкой.

Навинчивается на корпус эжектор, а затем надевается золотниковая часть вместе с рассекателями и радиатором.

Выходит самодельная отличная портативная горелка для пайки металлических изделий, в том числе медных, алюминиевых труб и др.

Газовая горелка на баллончик. Выбор и использование

Основные разновидности портативных горелок

Туристические горелки

Для паяния такие горелки, как правило, не используются. Основное их назначение — розжиг дров и углей или разогрев материалов, допускающих использование открытого пламени. Незаменим такой инструмент также дляоттаивания труб, подогрева автомобильных двигателей или распаковки сгонов на пакле, обжига краски для ее снятия и прочих черновых работ.

Паяльные лампы с наддувом

Высокотемпературные газовые горелки

Выбор оптимального варианта

http://www.rmnt.ru/ – сайт RMNT.ru

digest.wizardsoft.ru

Газовая горелка или муки выбора

ДМВ 21-07-2010 23:22

Комрады подскажите пожалуйста по горелкам, какую бы выбрать?
Горелку планирую использовать для отжигания больстеров, отпуска хвостовиков, и подобной работы.
Придя в магазин обнаружил большое разнообразие горелок от скромной дремелевской http://bosch-online.ru/index.php?option=com_virtuemart&page=shop.browse&category_id=750&Itemid=200003
до вполне серьезных профессиональных горелок.

P.S. уже было собрался покупать Дремель как решил попросить продавца показать эту горелку в качестве эксперимента решили расплавить маленькую серебряную монетку, после 3-4 минут нагревания под открытым пламенем с монеткой не произошло ничего…

Udod 21-07-2010 23:26

Для этого вполне подходит китайская горелка стоимостью от 100 до 200 р ,одеваемая прямо на баллон. Всякие заряжаемые ,как зажигалки горелки предназначены для тонких ювелирных работ.
ПС. такой горелкой кстати очень удобно разжигать костры даже в сырую погоду, мангалы ,горн. (Во время проведения кузнечного фестиваля моей горелкой были разожжены почти все горны )

Ножедел 21-07-2010 23:28

Не, это же просто паяльник, работающий на газу, подходит только для работы с ПОСом, или выжигание по дереву.

При покупке горелки обращайте внимание на калорийность пламени. Я купил 2кВт горелку, паяю серебром латунь, медь и сталь.

ДМВ 21-07-2010 23:41

Большое спасибо за ответы, у меня еще такой вопрос: имеется заготовка для больстера толщиной 1 см с пропиленным пазом под клинок, зазор получился минимальным(т.к это уже 3 попытка) но все равно есть и меня он безумно раздражает можно его заплавить серебром, т.к. хвостовик сам промнет мягкое серебро и зазора не будет. или серебро не пристанет к нержавейке?

Udod 21-07-2010 23:49

Пайка серебром- нагрев как минимум 700-750 град . И даже больше, в зависимости от марки серебряного припоя. При таких температурах защитить клинок от от перегрева вряд-ли удастся. Я запаивал щель просто ПОС61 со стороны хвостовика с активным флюсом. Клинок при этом оборачивал мокрой тряпкой. Паял горелкой ,но уже чуть подороже: с узким факелом. После пвйки лишний припой со стороны клинка легко снимается латунной царапалкой
Кстати ,если больстер сделан из пластичного материала (медь, латунь ,нержа),его можно просто обжать или обстучать на хвостовике.

dismal stranger 21-07-2010 23:52

попробуйте обстучать плоскость паза… т.е. около паза с лица так сказать. делал неоднократно. потом шлифуется и полируется. все хорошо получается. причем было так: в районе обуха 4,5 а снизу – где тупье – 4,0 отстучал так много аж и норм

boroda Kostroma 22-07-2010 12:00

для ваших целей пойдёт и дешовая китайская но …помощней (что на балон крепиться)
то что показали дорогое г…. но оно не для работы для забавы больше

а вам умники …не засирайте голову человеку умными фразами ….
по температуре припоев (серебряных) могу расчитать и меньшие температуры от пятисот градусов (но при желании….)

quote:
Originally posted by ДМВ:

под клинок, зазор получился минимальным(т.к это уже 3 попытка) но все равно есть и меня он безумно раздражает можно его заплавить серебром, т.к. хвостовик сам промнет мягкое серебро и зазора не будет. или серебро не пристанет к нержавейке?

можно но не так, а нормально положив паячный шовUdod 22-07-2010 12:08

quote:
а вам умники …не засирайте голову человеку умными фразами

Гена не бухти Я ,таки не в ювелирной области работал, а в радиотехнической . Те припои ,что у нас применялись несколько иные чем твои Udod 22-07-2010 12:25

quote:
дайте пожалуйста ссылку на подобное изделие.

Примерно вот такая :

ЮЗОН 22-07-2010 12:41

Если больстер из “пищевой” (не магнитной нерж.) то лучше его зачеканить с торца (натянуть метал на зазор), а потом зачистить выступ.
отжечь заготовку можно и на газовой плите, сняв верхнюю крышечку с горелки. если подача воздуха (на горелке)отрегулирована правильно, то получаеться факел с хорошей температурой.
Паять высокотемпературным припоем нержу, довольно хлопотное дело
хром содержащийся в ней окисляеться, и плохо удаляеться флюсом.
ну про флюс и пайку, лучше может сказать boroda Kostroma

ДМВ 22-07-2010 12:50

Большое спасибо про гарелку понятно, баллон я понимаю сменный?
а сколько её нужно отжигать?(горелкой)плиты газовой у меня нет
спасибо за идею с обстукиванием больстера, на выходных обязаттельно попробую.

Desert Eagle 22-07-2010 12:53

Господа, а уж коли речь зашла о о горелках – киньтесь пожалуйста взглядом и в мою!
Меня интересует, можно ли с её помощью аппарата паять латунью?

Это – практически минимальный факел.

Mastor 22-07-2010 12:56

quote:
обстукивать пробовал бил кувалдой на наковальне но нержа толстая 1сантиметр, обстукивается плохо

Все просто, как апельсин.

Уже написали, но если подробней…
Одеваете больстер на клинок, зажимаете в мощные тисы так чтобы он не болтался и был клинком подперт в губки тисов.
Далее берете чекан с рабочей частью как у неширокой плоской отвертки устанавливаете его рядом с щелью с лицевой стороны больстера под небольшим углом к торчащему вверх клинку и под бОльшим углом к плоскости лица больстера, и легкими постукиваниями кувалды, (шутка), молотка зачеканиваете щель.
Далее просто шлифуете лицо больстера.

Кстати толщина нержи у вас позволяет сделать и такой больстер, но тут нужна фрезерная работа и немного поковырять бормашинкой с твердосплавным бором посадочное под клинок:

http://guns.allzip.org/topic/97/389864.html

На таком больстере все зачеканивается еще проще…

Вот этот больстер на ноже:

http://guns.allzip.org/topic/97/395764.html

Пайка серебряным припоем, насколько я знаю, плоха тем что припой со временем потемнеет…

ikar’eff 22-07-2010 07:41

quote:
Originally posted by Desert Eagle:

Меня интересует, можно ли с её помощью аппарата паять латунью?[/URL]
Это – практически минимальный факел.

Зависит от того, какой объем надо прогреть. Но скорее всего нет, учитывая, что температура плавления латуни (в зависимости от марки) около 900-950 С.

boroda Kostroma 22-07-2010 08:06

quote:
Originally posted by Desert Eagle:

Господа, а уж коли речь зашла о о горелках – киньтесь пожалуйста взглядом и в мою!Меня интересует, можно ли с её помощью аппарата паять латунью?

теоретически можно но практически…. сложно )))) факел должен быть острыйDesert Eagle 22-07-2010 09:37

Понял, спасибо!

riff 22-07-2010 17:18

quote:
но нержа толстая 1сантиметр

Проверочное слово-НЕРЖА!Милейший, нержа в плане пайки твердыми припоями, отвратительный объект для тренировок. У нержавки оч. не большой помежуток, между нагревом до т-ры расплавления припоя и пергревом. Это медь-латунь-бронзу можно перегреть, а с нержавейкой сий фокус не пройдёт-она сразу покроется окислой пленкой, и ни один флюс её не растворит. Если нет опыта пайки серебром- лучше не браться.
ЗЫ:И вообще, мне выбор горелки не актуален, я на ацителене работаю !
Mastor 22-07-2010 17:38

quote:
Проверочное слово-НЕРЖА!Милейший, нержа в плане пайки твердыми припоями, отвратительный объект для тренировок. У нержавки оч. не большой помежуток, между нагревом до т-ры расплавления припоя и пергревом. Это медь-латунь-бронзу можно перегреть, а с нержавейкой сий фокус не пройдёт-она сразу покроется окислой пленкой, и ни один флюс её не растворит. Если нет опыта пайки серебром- лучше не браться.
ЗЫ:И вообще, мне выбор горелки не актуален, я на ацителене работаю !

Т.е. я так понял нужен хороший опыт.
У меня на ТОЗ-66 доставшемся мне от деда на изношенные курки напаивали серебром подготовленные мной пятачки из нержи, припаивал знакомый зубной техник бензиновой горелкой, припаял быстро и качественно, ружье служит с этими курками уже не один год…

riff 22-07-2010 18:36

quote:
Т.е. я так понял нужен хороший опыт.

Конечно!
Trilik 22-07-2010 23:51

“Донмет ГВП-246” Горелка с принудительной подачей горючего газа (пропан) и подсосом воздуха из атмосферы
Назначение: нагрев и пайка изделий из черных и цветных металлов
Температура нагрева до 700.С, Вес горелки не более – 0,21 кг
одно неудобство – штуцер на горелке под шланг 6мм, а в редукторе как правило под 9мм ).

Udod 23-07-2010 17:56

quote:
Температура нагрева до 700.С,

И что же ей можно расплавить. У моей 1200 и то ничего крупного- только проволоку. Для нормальной пайки есть горелки 1700-1800 град, только работают не на газу ,а на смеси газ-бензин.kU 23-07-2010 18:22

важна не температура (как ее вообще определяют – вопрос отдельный), а мощность горелки. 2кВт – можно паять и плавить что-то типа больстера или чуть больше

Trilik 23-07-2010 19:07

Вообще разговор был о горелке для “…для отжигания больстеров, отпуска хвостовиков, и подобной работы.”, ну может еще пайка различными припоями, а если надо помощнее, то резак или горелка – пропан+кислород для не очень больших вещей. Да, я вроде конкретную горелку назвал, а не абстрактную “а вот у меня”.

KaratV 23-07-2010 19:36

quote:
Originally posted by Udod:
Пайка серебром- нагрев как минимум 700-750 град . И даже больше, в зависимости от марки серебряного припоя. При таких температурах защитить клинок от от перегрева вряд-ли удастся. Я запаивал щель просто ПОС61 со стороны хвостовика с активным флюсом. Клинок при этом оборачивал мокрой тряпкой. Паял горелкой ,но уже чуть подороже: с узким факелом. После пвйки лишний припой со стороны клинка легко снимается латунной царапалкой
Кстати ,если больстер сделан из пластичного материала (медь, латунь ,нержа),его можно просто обжать или обстучать на хвостовике.

Я всегда пропаиваю оловом, считаю на клей металл к металлу не кошерно.
Пользуюсь китайской горелкой, главное не перегреть. Даже быстрее чем клеить.

guns.allzip.org

Газовая горелка с пьезоподжигом на цанговый баллон

Доброго времени суток! Обзор посвящен газовой горелки с пьезоподжигом.
Если кому интересно, то милости прошу под кат…

Газовая горелка поставляется в блистерной упаковке:

На развороте этикетки я нашёл инструкцию в чёрно-белых картинках, в принципе, всё понятно:

Сама по себе горелка имеет небольшой размер, длина её составляет 14 см., при весе 180 гр.
Вот так выглядит сама горелка. Корпус из силуминового сплава, цилиндрообразное сопло сделано нержавеющей стали, пластиковая ручка управления горелкой, пластиково — алюминиевый цанговый переходник для подключения портативного газового баллона:

С другого ракурса:

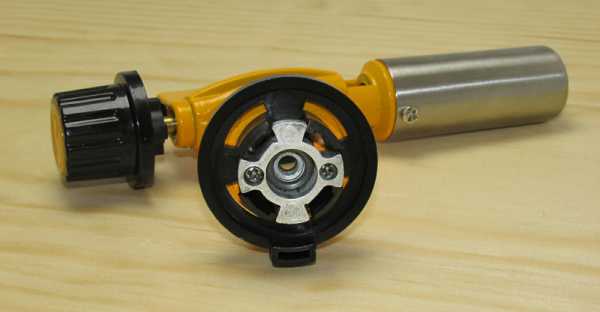

Как я уже писал выше подключение газового баллончика тут цанговое. Подключается всё предельно просто. Вставляете на баллон горелку и поворачиваете примерно на 25 — 30 градусов по часовой стрелке. Всё — горелка сопряжена с баллоном. Чтоб отсоединить горелку от баллона, нужно повернуть обратно против часовой стрелки. Конечно делать это нужно строго при выключенной горелке.

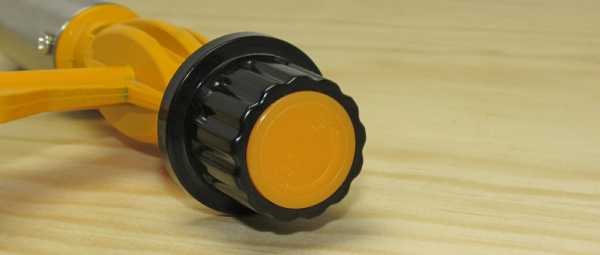

Регулировка подачи газа осуществляется путём вращения чёрной пластиковой рукоятки, что располагается на задней части горелки. Открываем газ против часовой стрелки, закрываем по часовой. Чтоб не путаться, с торца рукоятки имеется памятка со стрелкой ON — открыто, OFF — закрыто.

Эта же рукоятка выполняет ещё функцию для розжига факела. Просто нажимаем на рукоятку с торца и в передней части сопла возникает искра. На фото можно рассмотреть установленный пьезоэлемент который подаёт искру.

Жиклёр вкручен в корпус горелки и посажен на какой-то клей — утечка газа мимо отверстия жиклёра исключена:

Сопло горелки изготовлено из нержавеющей стали.

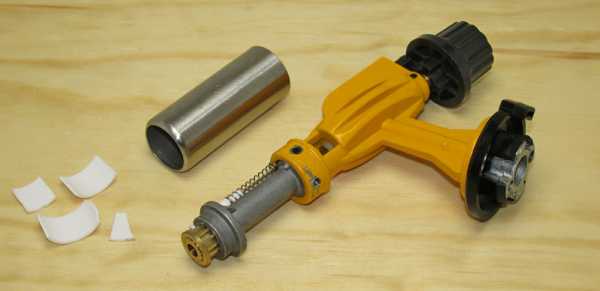

В передней части сопла должна быть установлена керамическая втулка которая во время транспортировки разбилась на несколько частей.

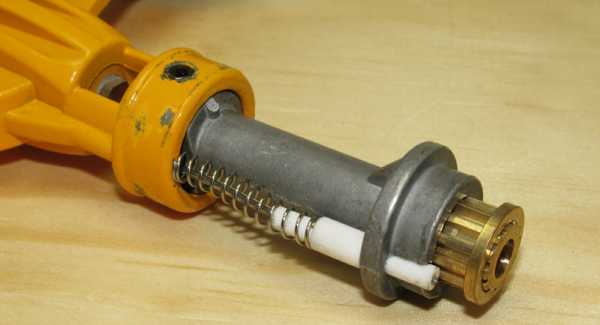

В верхней части сопла виден электрод пьезоэлемента, между ним и центральным латунным жиклёром в момент поджига и проскакивает искра:

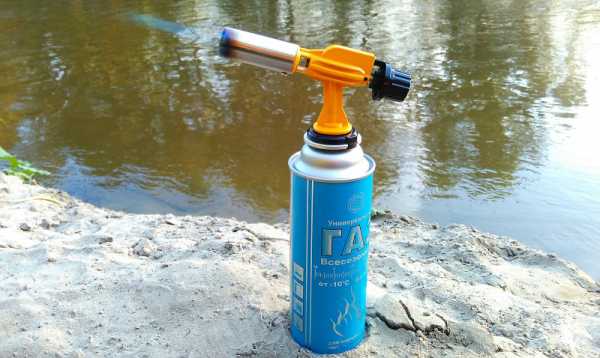

Так выглядит горелка с газовым баллоном в рабочем состоянии.

Пламя горелки в темноте:

В заключение можно сделать только один вывод, что газовая горелка будет всегда востребована и не будет валятся без дела. Для неё можно найти применение как в быту, так и в профессиональном применении.
Удобно и быстро при его помощи разжечь костер и мангал, частенько применяю для термоусадки, для пластмассы. Использую также для нагрева болтов-гаек и др.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Горелка для пайки твердыми припоями » Полезные самоделки

При изготовлении деталей иногда бывает целесообразно применить пайку твёрдыми припоями – медно-цинковым или серебряным, чтобы обеспечить высокую прочность соединения. В этом случае детали нагревают до 800-950°. Бензиновые паяльные лампы не всегда имеют температуру, достаточную для пайки. Пользоваться ими в помещениях неудобно, кроме того, они небезопасны в пожарном отношении.

Мы предлагаем изготовить горелку, работающую на сжиженном газе (пропан-бутановая смесь), который продаётся повсеместно в баллончиках для портативных плиток ёмкостью около 1 л. Её пламя имеет температуру около 1900°, и деталь легко разогревается.

Горелка вместе с вентилем навинчивается на газовый баллончик, и пользоваться ею очень удобно (рис. 1).
Для изготовления горелки нужно приобрести вентиль со шлангом для портативной плитки. Он продается в магазинах и киосках, торгующих газовыми баллончиками. Вентиль нужно разобрать, нагреть на газовой плите и отпаять металлическую трубку, соединённую с резиновой трубкой. Они нам не понадобятся. Кроме того, нужно приобрести форсунку для примуса и отрезок медной или латунной трубки с наружным диаметром 6 мм.

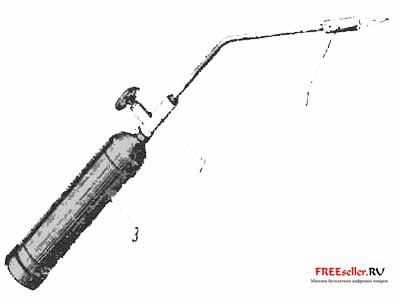

Рис. 1. общий вид горелки, навёрнутой на газовый баллончик:
1 – горелка; 2 – вентиль; 3 – баллончик.

Горелка (рис. 2) состоит из трубки 1, вкладыша 2, подающей трубки 3 с впаянной на конце форсункой 4. Подающая трубка впаяна в вентиль, который навинчивается на газовый баллончик.

На конце в подающую трубку впаяйте опиленную форсунку для примуса. Такая форсунка имеет отверстие диаметром 0,25 мм. Для проверки соосности форсунки и подающей трубки можно воспользоваться прямым куском тонкой струны длиной 30 мм. Форсунка от газовой плитки непригодна, так как имеет слишком маленькое отверстие (диаметр 0,1 мм).

Рис. 2. Горелка:
1 – трубка; 2 – вкладыш, 3 – подающая трубка; 4 – форсунка; 5 – контргайка; 6 – отверстия для дополнительного подсоса воздуха.,/p>

Вкладыш (рис. 3) нужно выточить из стали. Он имеет 10 отверстий диаметром 1,8 мм, которые нужны для подсоса воздуха, необходимого для горения и одновременно для уменьшения нагрева центральной части вкладыша и, следовательно, подающей трубки и форсунки.

Рис. 3. Вкладыш.

Трубку (рис. 4) согните ив листовой стали толщиной 0,6 мм и стык пропаяйте медно-цинковым припоем, имеющим высокую температуру плавления. Внутренний диаметр сделайте таким, чтобы вкладыш 2 входил внутрь с усилием. На расстоянии 18 мм от края в трубке просверлите 4 отверстия диаметром 4 мм для дополнительного подсоса воздуха в горелку. Вставьте вкладыш в трубку так, чтобы эти отверстия были полностью открыты. Подающую трубку изогните под углом в 45° и другим концом впаяйте в вентиль. После этого соберите горелку и отрегулируйте её.

Рис. 4. Трубка.

Закройте вентиль и наверните его на газовый баллончик. Зажгите спичку, поднесите её к горелке и поворотом маховичке вентиля на небольшой угол пустите газ. Если теперь немного увеличить подачу газа, пламя погаснет.

Это значит, что в неё подсасывается слишком много воздуха. Подвиньте вкладыш вперед на 1 мм таким образом, чтобы он частично перекрыл отверстия в трубке. Снова повторите пробу. Горелка стала работать лучше, но всё равно она погаснет при увеличении подачи газа. Движением вкладыша в трубке подберите такое перекрытие отверстий, которое обеспечивает максимальную интенсивность горения./p>

Правильно отрегулированная горелка дает гудящее пламя синего цвета.

www.freeseller.ru

TOP HEADLINES
