Принцип работы центробежного насоса, его устройство и применение

В любой технологической линии, содержащей жидкость, не обойтись без самовсасывающих насосов, способных перекачивать её через себя. При устройстве автономного водоснабжения частного дома такой агрегат входит в состав насосной станции, подающей воду из скважины или колодца до водоразборных точек внутри дома. Самым распространённым типом насосов для выполнения такой работы является центробежный. К ним относятся 75% всех гидравлических машин для перекачки воды, нефтепродуктов, химикатов, смесей воды с твёрдыми частицами и других жидких материалов.

Принцип работы

Действие центробежного насоса основано на законах гидродинамики, на придании жидкости, поступающей в замкнутый корпус спиралевидной формы, динамического воздействия через вращающиеся лопасти ротора. Эти лопасти имеют сложную форму с изгибом в сторону, противоположную направлению вращения колеса. Они закреплены между двумя дисками, насаженными на ось, и сообщают динамику жидкости, заполняющей пространство между ними.

Возникающая при этом центробежная сила относит её из центральной части корпуса, расположенной в районе оси вращения рабочего колеса к его периферии, и дальше — в отводящую трубу. В результате действия центробежной силы в центре корпуса создаётся разреженная область пониженного гидравлического давления, которая заполняется новой партией жидкости из подающего патрубка. Необходимый напор в трубопроводе

создаётся разницей давлений: атмосферного и внутреннего, в центральной части рабочего колеса. Работа насоса возможна только при полном заполнении корпуса водой, в «сухом» состоянии колесо будет вращаться, но необходимой разницы давления не возникнет и перемещения жидкости из подающего трубопровода не будет.

Устройство

Любой центробежный насос состоит из двух основных узлов: мотор и рабочая камера или проточная часть. В зависимости от назначения, типа перекачиваемой жидкости конструкция и применяемые материалы могут меняться, но состав основных элементов одинаков:

  • двигатель
  • спиральный корпус — «улитка»
  • рабочее колесо — крыльчатка
  • рабочий вал
  • уплотнение вала
  • подшипник вала
  • входной патрубок (фланец)
  • выходной патрубок (фланец)

Корпус центробежного насоса может быть монолитным, или разъёмным — для удобства ремонта и ухода за агрегатом. Особые требования к внутренней поверхности корпуса — она должна быть максимально гладкой, все неровности и дефекты затрудняют прохождение жидкости и снижают эффективность работы центробежного насоса.

Отвод жидкости проходит через спиралевидную камеру с расширением к выходу, поэтому такие центробежные насосы часто называют «улиткой». Отводящая камера переходит в патрубок, к которому подсоединяется напорный трубопровод.

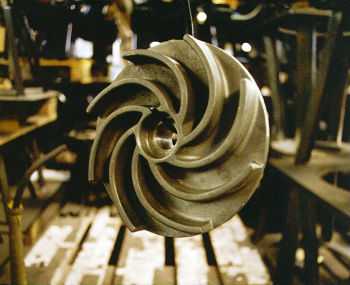

Главная деталь лопастного насоса — рабочее колесо-ротор. От него передаётся в перемещаемую жидкую среду механическая энергия вращения вала двигателя. Для повышения эффективности действия центробежного насоса в корпусе могут быть установлены несколько роторов на одном валу. Такой агрегат способен выдавать на выходе высокое давление, и называется многоступенчатым.

По конструкции рабочее колесо может быть открытым или закрытым. Вариант, при котором лопасти закрыты с боков дисками, более эффективен, в нём отсутствуют ненужные перетекания жидкости из одной полости в другую.

Приборы и арматура

Для нормальной работы центробежного насоса нужны дополнительные узлы и приборы:

  • Приёмный обратный клапан. Способствует сохранению воды в проточной части, если перекачивается вода — оснащается сеткой для грубой очистки.
  • Задвижка на всасывающем патрубке.
  • Кран для выпуска воздуха при наполнении водой рабочей камеры.
  • Обратный клапан на напорной трубе, препятствующий ходу воды в корпус при работе другого агрегата.
  • Задвижка на выходной трубе для запуска и контроля напора воды.
  • Вакуумметр, измеряющий степень разрежения на входе в проточную камеру.
  • Манометр для измерения напора.
  • Предохранительный клапан для защиты от гидроудара.
  • Приборы автоматического контроля (комплектуются при работе в составе производственного комплекса оборудования различного назначения)

Классификация

В промышленности и в быту применяются тысячи центробежных насосов. Чётко классифицировать их без привязки к узкой области применения сложно, можно

разделить их по типам относительно только самых общих свойств:

  • Число ступеней (рабочих роторов): одноступенчатые, двухступенчатые,многоступенчатые. Общая мощность напора складывается из давления создаваемого одной крыльчаткой.
  • Ось вращения: горизонтальный рабочий вал, вертикальное расположение вала (скважинные).
  • Способ установки: поверхностные, полупогружные (помпы центробежного типа для выкачивания жидкостей из углублений), погружные (для работы в глубоких колодцах и скважинах, с подвесом на тросе).
  • Забор воды: нормальное всасывание (вода заполняет рабочую камеру самотёком), самовсасывающие (для подъёма жидкости с глубины через подающий шланг, требуется заливка всей системы)
  • Расположение входного и выходного патрубка: классическое (входной — по центру, по оси рабочего вала, выходной — сверху), расположение In-Line (всасывающая и напорная труба расположены по одной оси).

Преимущества и применение

Центробежные насосы, принцип работы которых отличается простотой, нашли повсеместное применение во многом благодаря именно логичности своего устройства. Общий подход сохраняется в

конструировании микроскопических устройств, перекачивающих растворы в точных медицинских приборах и для многотонных помп, качающих в шахтах смесь воды с кусками тяжёлых горных пород. Общие преимущества использования таких агрегатов: надёжность, компактность, простота, долговечность, лёгкость монтажа, простой пуск и наладка, плавная подача жидкости, экономичность и низкая стоимость.

Погружной насос центробежного типа — главный элемент системы водоснабжения во многих частных домах. Без него трудно обойтись на всех этапах устройства такой системы. После бурения скважины только такое устройство способно выкачать без повреждений для себя взвесь воды с частицами грунта. В дальнейшем на основе его монтируется насосная станция для удобного и надёжного водоснабжения дома.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Устройство и принцип действия центробежных насосов

Центробежный насос состоит из корпуса, имеющего спиральную форму, и расположенного внутри жестко закрепленного колеса, состоящего из двух дисков, с закрепленными между ними лопастями. Они отогнуты от радиального направления в сторону противоположную той, в какую направлено вращение колеса. Соединение насоса с трубопроводами, напорным и всасывающим, производится через патрубки.

Принцип действия центробежных насосов заключается в следующем: в наполненном водой корпусе и всасывающем трубопроводе приводится во вращение рабочее колесо. Возникающая при его вращении центробежная сила приводит к вытеснению воды от центра колеса к его периферийным участкам. Там создается повышенное давление, которое начинает вытеснять жидкость в напорный трубопровод. Понижение давления в центре рабочего колеса вызывает поступление жидкости в насос через всасывающий водопровод. Таким образом осуществляется работа по непрерывной подаче жидкости центробежным насосом.

Устройство и принцип действия центробежного насоса

Центробежные насосы могут иметь одно или несколько рабочих колес, называются они соответственно — одноступенчатыми и многоступенчатыми. Не зависимо от количества рабочих колес, принцип действия центробежного насоса остается тем же — перемещение жидкости вызывает центробежная сила, вызванная вращающимся рабочим колесом.

Осевой насос обустроен таким образом: на втулку, находящуюся внутри корпуса (рабочее колесо) установлено несколько крылообразных, имеющих обтекаемую форму лопастей. Вращение колеса вокруг оси приводит к тому, что укрепленные на нем лопасти создают подъемную силу, которая воздействует на жидкость и приводит к перемещению жидкости вдоль втулки. Вращение втулки осевого насоса производится в трубчатой камере.

Это вызывает движение основной массы потока в осевом направлении, но при этом рабочее колесо несколько его закручивает. Чтобы избежать появление вращательного движения жидкости, в камере, на определенном расстоянии от втулки, устанавливается выравнивающее устройство, через него жидкость следует в коленчатый отвод, затем — в напорный трубопровод.

У зарубежных пользователей большей популярностью пользуются насосы диагональные, конструкция которых сочетает элементы осевых и центробежных насосов. От центробежных диагональные насосы отличаются углом выхода потока (45 градусов вместо 90). Диагональные насосы обычно имеют вертикальное исполнение (вертикальное расположение вала), что придает им сходство с осевыми насосами.

udobnovdome.ru

Конструкция центробежного насоса: особенности

Сегодня центробежные насосы представляют собой оборудование, которое используется для перекачки жидкости. Это обеспечивается за счет создания в нем центробежной силы.

Центробежный насос применяется для перекачки жидкости. Он может работать как на поверхности, так и на глубине.

Устройство такого самовсасывающего агрегата достаточно простое. Однако существует несколько его разновидностей. Конструкция центробежного насоса такова, что позволяет производить работы даже на глубине. Об этом и стоит поговорить более подробно.

Современная классификация

Условно все виды центробежных насосов принято разделять на несколько основных типов, которые различаются между собой по принципу устройства рабочих органов. Среди них можно выделить:

Схема классификации центробежных насосов.

  1. Одноступенчатые агрегаты, которые являются самыми простыми в плане конструкции. Они могут производиться в горизонтальном или вертикальном исполнении.
  2. Многоступенчатые агрегаты. Позволяют перекачивать куда больше жидкости, чем одноступенчатые собратья. Это достигается за счет использования не одного, а нескольких рабочих органов. Здесь таковыми являются колеса.
  3. Полупогружные насосы также используются достаточно часто. Их конструкция может быть представлена только в вертикальном исполнении. Нижняя часть таких агрегатов может устанавливаться даже в воду.
  4. Погружные агрегаты нашли свое применение в скважинах. Они представляют собой герметичный корпус, в который и помещается рабочий агрегат. Им не страшны никакие жидкие среды.
  5. Двустороннего типа насосы используются тоже достаточно часто. В них нагнетательный и всасывающий элементы находятся на одной оси.
  6. Герметичные агрегаты. Их прямое назначение заключается в работе с опасными химическими жидкостями. Такой насос состоит из герметичного корпуса и рабочего органа. Крепление колеса может быть выполнено в двух основных видах. В первом случае оно непосредственно крепится на вал двигателя, а во втором сцепление производится за счет использования магнитной муфты.

Это и есть основные виды центробежных насосов, которые нашли широкое применение практически во всех отраслях промышленности и народного хозяйства.

Вернуться к оглавлению

Основные элементы

Схема устройства центробежного насоса.

Сегодня современные центробежные насосы разных типов имеют приблизительно одинаковую структуру. Здесь имеется корпус и рабочий орган, представляющий собой колесо. Разумеется, это не то колесо, которое мы привыкли видеть в стандартном исполнении. На нем расположены специальные лопасти, которые перемещают жидкость внутри агрегата. В результате действия центробежной силы жидкость перемещается от приемного устройства к выходному клапану. Здесь создается определенное давление. Под его действием она и начинает подниматься наружу или перемещаться.

На центробежных насосах достаточно часто устанавливается и другое оборудование, которое делает их конструкцию универсальной для использования по тому или иному назначению. К примеру, здесь могут быть расположены следующие элементы:

Для измерения разряжение воздуха в центробежном насосе можно использовать вакуумметр.

  1. Приемный обратный клапан, который служит для предотвращения залива корпуса перед активацией системы. Здесь расположена сетка, играющая роль фильтрующего элемента.
  2. Задвижка, позволяющая перекрывать воду и открывать ее поток.
  3. Вакуумметр, предназначенный для измерения разряжения воздуха. Этот элемент конструкции очень важен. Он устанавливается в трубопроводе между насосом и задвижкой. Если в системе присутствует лишний воздух, то его обязательно необходимо удалять. Делается это с помощью специального крана, установленного в трубопроводе.
  4. На напорном патрубке агрегата устанавливается манометр. Этот прибор служит для измерения давления, создаваемого насосом.
  5. Предохранительный клапан, защищающий систему от гидравлического удара.

Вернуться к оглавлению

Принцип работы

Как было выяснено ранее, основное назначение агрегатов данного типа является в создании напора жидкости для ее перемещения. Принцип работы центробежного насоса достаточно прост. В корпусе под действием вращения колеса создаются центробежные силы, которые заставляют жидкость перемещаться.

Схема принципа работы центробежного насоса.

Причем назначение у насосов такого типа может быть разнообразным. Он необязательно используется только для перемещения воды. Его можно использовать для транспортировки и других жидкостей. Само рабочее колесо насаживается на рабочий вал. Тот, в свою очередь, соединяется с двигателем системы при помощи магнитной муфты. В результате вращения двигателя происходит вращение рабочего органа. Для перекачивания жидких веществ нет более удобного метода. Сегодня именно центробежные насосы заняли свою нишу в транспортировке жидких материалов.

Конструкция агрегата такова, что они работают исключительно в тех случаях, когда корпус насоса наполнен водой. Если он пуст, то происходит холостая работа оборудования. То есть вращение колеса есть, но при этом никакого перемещения нет.

Всасывающий патрубок предназначен для подачи жидкости внутрь агрегата. Здесь может находиться не только одно колесо, их может быть несколько. При этом все они надежно и жестко закреплены на валу двигателя. Когда насос включается, жидкость поступает в его корпус. Далее под действием центробежной силы, которая создается колесами, она начинает отбрасываться к его краям. Под действием этой силы происходит закачка воды в трубопровод. Именно такова конструкция центробежного насоса, который в последние годы становится незаменимым агрегатом во многих отраслях техники и науки.

Вернуться к оглавлению

Преимущества использования

Схема работы всасывающего патрубка в центробежном насосе.

Здесь можно выделить два основных типа преимуществ: конструктивные и функциональные. О них и стоит поговорить более подробно. Эти устройства весьма компактны. Здесь идет речь о представлении в относительно небольшом корпусе всех рабочих элементов. Для их установки не требуется большое пространство. Ввиду своей простоты, центробежные насосы имеют относительно небольшую массу и габариты. Разумеется, все зависит от мощности агрегата, но в большинстве случаев такой насос можно перемещать и одному человеку. Простота конструкции сказывается и на долговечности оборудования. К тому же такие агрегаты легко монтировать практически в любом месте.

Что касается функциональных преимуществ, то их здесь предостаточно. Подобные агрегаты плавно подают воду в систему, что достигается за счет использования системы гашения гидроудара. Такая система достаточно легко запускается и регулируется.

Стоимость центробежных насосов невелика. Именно поэтому они и пользуются весьма внушительным спросом на рынке. Стоит отметить, что их можно применять не только для перемещения чистых жидкостей, но и тех, которые содержат в своем составе различные примеси.

Вернуться к оглавлению

Применение в промышленности

Схема установки для добычи нефти: 1-центробежный насос; 2-электродвигатель; 3 — кабель в сборе; 4 -колонна насосно-компрессорных труб; 5-металлические пояса; 6- электрод; 7 — диэлектрический центратор; 8- кабель бронированный; 9 – сборка диодная; 10- уплотнительное устройство; 11-трансформаторная комплексная подстанция.

Сегодня центробежные насосы используются повсеместно. Их конструкция такова, что позволяет их монтировать в тех местах, где другое оборудование просто не может быть установлено ввиду больших габаритов. В химической и нефтяной отрасли эти агрегаты просто незаменимы. Они способны перемещать под высоким давлением тяжелые компоненты, различные смеси, кислоты, нефтепродукты и так далее. Все это сказывается на огромном спросе на такие агрегаты в современной газовой, нефтяной и химической промышленности.

При этом они способны поддерживать постоянное давление при изменении температуры рабочей жидкости. Это заставляет людей использовать подобные агрегаты для организации принудительной циркуляции в отопительных системах. При работе с котлом насосы просто необходимы. В большинстве случаев речь идет о циркуляции воды внутри замкнутого контура. Именно здесь и находят свое использование центробежные насосы. Благо их конструкция позволяет это делать.

Погружные агрегаты нашли свое применение при очистке воды из скважин.

Они могут применяться для работы с чистыми и загрязненными жидкостями. Именно поэтому погружные центробежные насосы часто используются для прокачки скважин после их бурения. Также подобные агрегаты находят себя при выкачивании воды из затопленных помещений. Вся жидкость в данном случае уходит в считанные минуты.

Самовсасывающий насос способен стать частью практически любого агрегата, который перегоняет жидкость практически любого уровня загрязненности.

Вернуться к оглавлению

Правильная эксплуатация

Для того, чтобы защитить насос от попадания крупных инородных тел, рекомендуется на входе установить фильтр.

Конструкция центробежного насоса такова, что позволяет его использовать практически повсеместно. Он достаточно надежен, но это вовсе не означает, что он не может выйти из строя. Для того чтобы агрегат прослужил дольше, его необходимо комплектовать самой разнообразной контрольной и измерительной аппаратурой, которая позволит производить контроль всех его параметров и параметров жидкости, с которой он работает. От этого напрямую зависит срок службы агрегата.

Чтобы защитить агрегат от различных крупных инородных тел, на входе рекомендуется монтировать фильтр. Он позволит защитить все рабочие органы насоса от поломок.

Как уже отмечалось ранее, на большинстве моделей имеются средства для защиты от гидроудара. Здесь они представлены обратным клапаном и манометром. В случае возникновения непредвиденной ситуации манометр подает сигнал на обратный клапан, который открывается и нормализует работу агрегата.

Когда речь идет о выборе габаритных размеров насоса, стоит ориентироваться на максимальную производительность, которая должна достигаться за его счет. При этом важно учитывать, сколько жидкости через него будет проходить в самые тяжелые рабочие дни. При выборе стоит ориентироваться на кривую работы агрегата. Рабочая характеристика должна занимать ее центральное положение. Это обеспечит оптимальный режим функционирования всей системы в целом.

При выборе агрегата нужно обязательно обращать внимание на те материалы, из которых сделан его корпус и рабочие части. Для сред, которые обладают высокой коррозионной активностью, стоит выбирать соответствующие материалы. Они должны отлично препятствовать появлению ржавчины на корпусе и рабочих элементах.

Технические характеристики центробежного насоса.

Узлы уплотнения определяются физическими и химическими свойствами жидкости, которую ему предстоит перемещать. Он должен справляться со всей нагрузкой, которая на него будет действовать. Поэтому к выбору уплотнения стоит подходить предельно аккуратно. Чаще всего в качестве таких элементов используются сальники. Однако они не всегда способны справляться со всей нагрузкой, которая на них будет действовать. Иногда лучше будет применять другие механические уплотнители различного типа и вида.

Рабочая мощность агрегата должна определяться по графикам кривых зависимостей его характеристик. Стоит смотреть на пиковое значение этого параметра, и относительно него и делать выводы о целесообразности покупки данного насоса. Если максимальная мощность не удовлетворяет всем параметрам системы, то нужно поискать агрегат другого типа.

Вернуться к оглавлению

Дополнительные моменты

Особое внимание стоит уделить защите самого двигателя агрегата. Здесь обязательно должен быть установлен отдельный автомат. Конструкция двигателя такова, что он со временем может выходить из строя. Именно поэтому защита от перегрузок и коротких замыканий просто необходима. Это позволит в значительной степени продлить срок эксплуатации агрегата.

Автоматический выключатель позволит предотвратить сгорание двигателя при возникновении перегрузок в системе. Они чаще всего бывают связаны с заклиниванием рабочего органа ввиду попадания в лопасти различных инородных тел. Чаще всего речь идет о твердых частицах, расположенных в жидкости.

Если не будет подключен автомат, то система может попросту сгореть. Однофазные двигатели менее надежны в этом отношении, чем трехфазные.


www.vseoburenii.ru

Центробежные насосы: классификация, конструкция, назначение, типы

Центробежные насосы являются самыми распространённым насосами в мире. Благодаря своей конструкции и стабильной работе этот тип насосов нашел широкое применение, как для решения бытовых задач, так и для основных технологических процессов в самых различных отраслях промышленности. В данной статье будет дано полное описание центробежных насосов, рассказано как работает центробежный насос, его классификация и основные области использования.

Принцип действия центробежного насоса

Основным элементом центробежного насоса является рабочее колесо (импеллер), расположенное внутри спирального корпуса (улитка), которое имеет лопасти, направленные в обратную сторону относительно вращению самого колеса. Импеллер устанавливается на вал, который соединен с приводом насоса. При старте работы агрегата рабочее колесо начинает вращаться, и жидкость через всасывающий патрубок поступает вдоль оси вращения колеса.

Под действием центробежной силы, жидкость перемещается по каналам между лопастями в радиальном направлении (от центра импеллера к его периферии)  в спиральную камеру корпуса насоса, а затем и в нагнетательный патрубок насоса. На периферии рабочего колеса располагается зона повышенного давления. В центре же давление понижено, что обеспечивает постоянное поступление  жидкости в насос.

Конструкция центробежных насосов

Центробежный насос состоит из следующих основных частей:

  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Спиральный корпус (проточная часть насоса)
  • Рабочее колесо (импеллер)
  • Уплотнение вала
  • Картер насос

Классификация центробежных насосов

Центробежные насосы можно классифицировать по конструктивным исполнениям   его основных элементов, по типу установки  и назначению.

По расположению патрубков насосов

  • Насос «ин-лайн» типа. У данного типа насоса всасывающий и нагнетательный патрубок находятся на одной линии друг напротив друга. Перекачиваемая жидкость проходит сквозь насос. Насос устанавливается на прямых участках трубопровода.
Насос ин-лайн
    • Консольные насосы. Жидкость поступает в центр рабочего колеса (импеллера). Патрубки расположены под 90˚С относительно друг друга.
    Консольные насосы

    По количеству ступеней насоса

    • Многоступенчатый насос имеет на валу более одного последовательно соединённых колес. Такой тип насосов используется для обеспечения высокого напора при сравнительно небольшом расходе. Высокий напор создается благодаря сумме напоров, создаваемых каждым отдельным колесом. Перекачиваемая жидкость переходит последовательно от одной ступени к другой.
  • Многоступенчатый насос

    По типу уплотнения вала

    Для защиты от попадания перекачиваемой жидкости  в окружающую среду и в механическую часть центробежного насоса  используются различные уплотнительные системы. По типу применяемой системы насосы можно разделить на:

    • Центробежные насосы с сальниковым уплотнением (ссылка на сальниковое уплотнение)
    • Центробежные насосы с торцевым уплотнением (одинарным или двойным) (ссылка на торцевое уплотнение)
    • Центробежные насосы с магнитной муфтой (ссылка на магнитную муфту)
    • Центробежные насосы герметичные с мокрым ротором (ссылка на мокрый ротор)
    • Центробежные насосы с динамическим уплотнением (ссылка на динамическое уплотнение)



    По типу соединения с электродвигателем

    Центробежные насосы разделяются также по типу соединения гидравлической части насоса с электродвигателем. Выделяют типы:

    • Насос с соединительной муфтой. Упругая муфта — это элемент, позволяющий соединить вал электродвигателя и вал, на котором крепится рабочее колесо. Для этого используется, как обычная муфта, так и муфта с промежуточным элементом. Использование промежуточного элемента позволяет не отсоединять электродвигатель при  техническом обслуживании насоса, например при замене торцевого уплотнения.

      Обычная муфта

      Муфта с промежуточным элементом

    • Моноблочный насос. У данного типа насосов рабочее колесо крепится либо сразу на удлиненном валу электродвигателя, либо для соединения вала двигателя и насоса используется неподвижная постоянная глухая муфта. Центробежный насос с глухой муфтой

      По назначению

      Благодаря своим конструкционным возможностям назначение центробежного насоса может быть самым различным. По данному показателю выделяют следующие типы центробежных насосов:

      • Дренажные
      • Скважинные
      • Фекальные
      • Шламовые
      • Пищевые
      • Санитарные
      • Пожарные
      • Самовсасывающие

      Материальное исполнение центробежных насосов

      Центробежные насосы применяются практически во всех отраслях промышленности, перекачивают самые различные  жидкости, начиная с воды и заканчивая высоко агрессивными и абразивными суспензиями.

      Поэтому выбор материалов для основных элементов центробежных насосов очень широкий и чаще всего он основывается на стойкости данного  материала к свойствам перекачиваемой жидкости (ссылка на таблице хим. стойкости) и условиям работы самого насоса.

      Можно выделить следующие основные материалы:

      Металлическое исполнение

      • Чугун
      • Бронза
      • Углеродистая сталь
      • Нержавеющая сталь
      • Дуплекс
      • Супер-дуплекс
      • Титан
      • И.т.д

      Футерованные и пластиковые исполнения

      При работе с высоко агрессивными жидкостями, например с кислотами, металлическое исполнение не всегда может обеспечить  необходимой коррозионной защиты. Либо применения сверхстойких сплавов может привести к значительному удорожанию всей конструкции.

      Поэтому широкое распространение приобрело использования самых различных пластиков, в качестве основного материала контактирующего со средой в центробежных насосах.

      Можно выделить два основных типа:

      • Футерованные насосы. Футеровка – это процесс нанесения пластикового покрытия на металлический корпус насоса. Все элементы контактирующие с перекачиваемой средой покрыты слоем полимера, что значительно увеличивает коррозионною устойчивость всей проточной части. Современные технологии обеспечивают отличное сцепление между покрытием и корпусом, т.к при отливке полимер заполняет все полости и зазоры.



      • Пластиковые центробежные насосы. Основные элементы насоса, контактирующие со средой, выполнены из цельного пластика, обработанного на специальных станках.


      Материалы для футерованных и пластиковых насосов:

      • PP — полипропилен
      • PVDF- поливинилденефлуорид
      • PE – полиэтилен
      • PVC – поливинилхлорид
      • PFA – перфторалкоксил
      • PTFE – политетрафторэтилен
      • ETFE – этилентетрафторэтилен (Tefzel)
      • FEP – фторэтиленпропилен



      Материалы уплотнительных колец

      В качестве уплотнительных колец в центробежных насосах чаще всего используют следующие эластомеры:

      • EPDM — Этилен-пропиленовые каучук
      • NBR — Бутадиен-нитрильный каучук
      • FPM/FKM/Viton — Фторкаучук
      • FFKM — Каучук перфторированный

      Преимущества и недостатки центробежных насосов

      Преимущества:

      • Простая конструкция
      • Немного движущихся частей, большой срок службы
      • Высокий КПД
      • Высокие показатели производительности
      • Постоянная подача, без пульсаций
      • Регулировка производительности с помощью дроссельного клапана на линии нагнетания или частотного преобразователя

      Недостатки

      • Невозможность «самовсасывания»
      • Большой риск кавитации
      • Производительность сильно зависит от напора
      • Наиболее эффективны только в одной заданной рабочей точке. При регулировании подачи с помощью частотного преобразователя эффективность понижается
      • Не может работать с мультифазными жидкостями с содержанием воздуха или газа
      • При перекачки абразивных жидкостей возможный быстрый износ основных элементов из-за высокой скорости вращения рабочего колеса (около 1500 об/мин).
      • Не может работать с высоковязкими жидкостями (макс. 150 сСт)

      Области применения

      Центробежные насосы применяются практически во всех отраслях промышленности.

      Основные из них:

      Водоснабжение и водоотведение

      Водоочистные сооружения

      Энергетика

      Нефтяная и газовая промышленность

      Химическая промышленность

      Целлюлозно-бумажная промышленность

      Горнодобывающая промышленность

      Пищевая

      Фармацевтическая

Основные производители

Крупных игроков на рынке  центробежных насосов можно также разбить по отраслям в которых они наиболее сильны:

Водоснабжение, водоотведение, водоочистка

  • Grundfos : grundfos.com
  • Wilo :wilo.ru
  • Группа компаний Xylem. Насосы Lowara, Goulds, Flygt, Vogel и.т.д : http://xylem.ru
  • KSB: https://www.ksb.com/ksb-ru/
  • Pentair : www.pentair.com
  • Ebara : http://www.ebaraeurope.ru/
  • Caprari : www.caprari.it

Нефтехимическая отрасль

  • Flowserve www.flowserve.com
  • ITT www.itt.com/
  • Sulzer www.sulzer.com
  • Hermetic Pumpen www.hermetic-pumpen.com
  • Kirloskar pumps www.kirloskarpumps.com/
  • Ruhrpumpen www.ruhrpumpen.com

Химическая промышленность

  • Munsch munsch.de/
  • Pompe Travaini www.pompetravaini.it/
  • Someflu pump www.someflu.com/
  • Rutschi Gruppe www.grupperutschi.com

Горнодобывающая отрасль

  • Warman . Группа компания Weir mineral https://www.global.weir/brands/
  • Krebs . Группа компаний flsSmidt http://www.flsmidth.com/en-US/Krebs
  • Habermann pumpen www.aurumpumpen.de/ru/







rupumps.com

Центробежный насос: принцип работы, характеристики, схемы

Центробежные насосы являются одним из самых распространенных типов оборудования для перекачивания жидкостей (и газов). С их помощью выкачивают воду из колодцев и скважин, поднимают ее на значительную высоту и предают на большие расстояния по трубам. Такие насосы перекачивают теплоноситель в системах отопления и технологические жидкости на производствах. Идея использовать центробежную силу для перекачивания жидкостей принадлежит Леонардо да Винчи, первые действующие образцы были созданы французским инженером и ученым Дени Папеном в конце 17 века.

Центробежный насос

Особенности конструкции и принцип действия

Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:

  • Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
  • Вал, опирающийся на подшипники.
  • Рабочее колесо, на поверхности которого размещены лопатки.
  • Корпус с направляющими поток профилями.
  • Уплотнения на валу.
  • Входной патрубок, находящийся на оси изделия.
  • Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.

Устройство центробежного насоса

Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:

  • Входные и выходные шланги или трубопроводы.
  • Запорный клапан, не дающий жидкости течь в обратном направлении.
  • Фильтр.
  • Манометр для измерения давления жидкой среды.
  • Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
  • Краны и вентили для управления напором.

Принцип действия центробежного насоса несложен:

  • При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
  • Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
  • Давление выталкивает жидкую среду в выходной патрубок
  • Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.

Принцип работы центробежного насоса

В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.

Преимущества и недостатки

Большая популярность устройства центробежного типа обуславливается его несомненными достоинствами:

  • Высокая эффективность.
  • Простота конструкции.
  • Постоянство характеристик создаваемого потока: скорости и напора.
  • Компактность и относительно малый вес.
  • Простое техобслуживание. Достаточно общих навыков слесарных работ.
  • Высокая надежность, большой срок наработки на отказ.

Кроме достоинств, данному типу гидромашин свойственен ряд недостатков:

  • Для запуска необходимо заполнить рабочую камеру жидкой средой. Нарушение этого правила приводит к быстрому износу и выходу из строя.
  • Малый напор, создаваемый рабочим колесом.

Функционирование насоса в системе

Чтобы обеспечить эффективное функционирование центробежного устройства, при монтаже приходится предусматривать схему заполнения рабочей камеры водой, через перепускные патрубки или заливные горловины.

Для повышения напора приходится ставить центробежные электронасосы в каскад.

Классификация

Рынок полон предложений самых разнообразных моделей центробежных систем. Основные типы центробежных насосов представлены в следующей классификации:

  • По параметрам потока:
    • большого напора;
    • большой подачи;
    • загрязненных сред;
  • По типу агрегата:
    • консольные;
    • двухстороннего входа;
    • многоступенчатые;
  • По типу привода:
    • электродвигатель;
    • двигатель внутреннего сгорания;
    • ручной;
  • По типу всасывания:
    • самовсасывающие;
    • эжекторные;
    • инжекторные;
  • По степени автоматизации управления:
    • ручное;
    • полуавтоматическое;
    • автоматическое;
  • По мобильности:
    • стационарные;
    • передвижные.

Классификация центробежных насосов

Кроме того, по месту установки относительно уровня жидкости в емкости различают

  • поверхностные;
  • погружные.

В быту применяются в основном одноступенчатые центробежные насосы.

Сферы применения

Трудно сегодня найти отрасль быта или промышленности, в которой использовались бы жидкие среды и не применялись центробежные насосы. Самыми популярными областями применения стали:

  • Водоснабжение всех уровней и масштабов — от водозаборных станций до промышленных предприятий и от жилых домов до станций очистки стоков.
  • Перекачка технологических жидкостей на промышленных установках и между объектами производства.
  • Циркуляция теплоносителя в системах отопления, централизованных или локальных.
  • Циркуляция воды в стиральных и посудомоечных машинах.
  • Орошение сельскохозяйственных посадок.
  • Подача воды в поилки и перекачивание молока на продуктивных фермах.
  • Циркуляция антифриза в системе охлаждения автомобильного двигателя и климатических установках.
  • Заполнение и осушение балластных цистерн на надводных судах и подводных лодках.
  • Транспортировка сырья на предприятиях пищевой промышленности и при массовом производстве напитков.

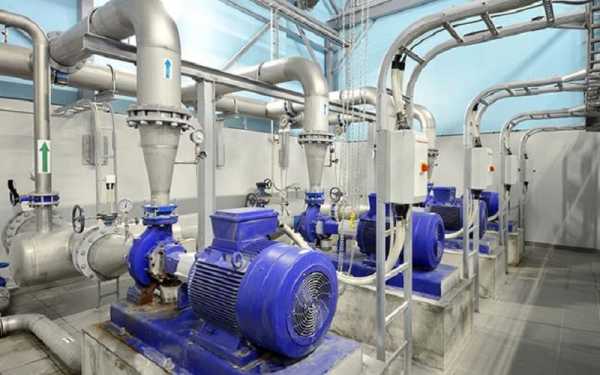

Центробежные насосы в промышленности
Использование центробежного насоса в садоводстве

Циркуляционные насосы применяются везде, где используются жидкости и не требуется сверхвысокий напор или усилие всасывания. Для специальных приложений служат устройства других типов — вибрационные, роторные, поршневые или индукционные.

Как правильно выбрать центробежный насос

Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:

  • Назначение приобретаемого агрегата
    • Полив садового участка.
    • Откачка воды из подвала.
    • Подача воды из скважины.
    • Что-либо еще.
  • Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
  • Высота от места установки до зеркала воды для определения всасывающего усилия.
  • Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
  • Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
  • Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
  • Допустимое энергопотребление для определения мощности двигателя.
  • Бюджет, минимальный и максимальный.

И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.

Подготовка к работе

В отличие от вибрационных насосов, не требующих для начала работы заполнения всей рабочей камеры жидкой средой, центробежный не сможет начать перекачку «на сухую». Параметры упругости воздуха сильно отличаются орт параметров воды, и ротор будет просто крутиться вхолостую, не создавая требуемого разряжения. Это приведет к перегреву и преждевременному износу устройства вплоть до выхода его из строя.

Схемы заполнения насосов

Эту техническую проблему решают различными способами

Заливка воды из трубопровода

Способ применяется для стационарных систем водоснабжения с фиксированным расположением трубопроводов. Схему постоянно работающего водоснабжения строят таким образом, чтобы центробежный насос находился в нижней точке, и выше его по уровню всегда были заполненные водой трубы. На всасывающем трубопроводе ставят обратный клапан, препятствующий вытеканию воды обратно в колодец, скважину или емкость. Такую систему надо заполнить водой только при первом старте, все последующие будут происходить в «мокром» режиме.

Если система используется эпизодически или обратный клапан, по каким – либо причинам установить не удается, применяют другие способы. Обвязку насоса монтируют таким образом, чтобы иметь возможность подать воду из трубопровода в обратную сторону, до заполнения рабочей камеры и всасывающего трубопровода. Воздух при этом выпускают через односторонний воздушный клапан. Как только свист воздуха из него прекратится и появится вода — значит, система заполнена и можно включать насос.

Для заливки из трубопровода высокого давления используют понижающий давление эжектор. Заливка также производится до момента появления жидкости.

Еще один способ применяют на крупных насосных станциях высокой степени автоматизации. Там для откачки воздуха используют вакуумный насос, и после заполнения рабочей камеры и срабатывания датчика наличия воды автоматика запускает установку.

Заливка воды из резервуара

Если в трубопроводе нет воды, то ее заливают из временно или постоянно присоединенного к выходному патрубку резервуара, снабженного вентилем. В стационарных системах резервуар монтируют постоянно, перед пуском вентиль открывают, и вода заполняет рабочую камеру и подающий трубопровод. Осуществляют запуск насоса. Убедившись в успешном запуске по ровному низкому звуку его работы, вентиль закрывают.

Схема заливки насоса из резервуара

Мобильные системы, например, садовые насосы или насосы для систем фильтрации надувных бассейнов, заполняют из ведра или лейки, отвинтив крышку фильтра грубой очистки до тех пор, пока не перестанут выходить пузырьки воздуха и не покажется зеркало воды. Далее крышку закрывают и запускают прибор.

Эксплуатация и ремонт

Весной техники в окружающем нас мире пока не создано, и центробежные насосы также подвержены неисправностям. Благодаря простоте устройства перечень их короток.

Главная причина неисправности устройства — это работа без воды.

К выходу из строя электродвигателя также могут привести броски напряжения в питающей электросети.

Если внимательно следить за этими факторами риска — прибор успешно отработает не только гарантийный срок, но будет работать на вас еще долгое время.

Еще один фактор риска — это загрязнение рабочей камеры при перекачке грязной воды, например, из канавы. Трава и другой мусор могут намотаться на лопатки, препятствуя их вращению. Если камера выполнена разборной, то можно аккуратно снять часть корпуса и вытащить мешающий мусор. После этого насос, как правило, продолжает работать, только следует подумать об установке фильтра на входе.

Ремонт центробежного насоса

С более серьезным техническим обслуживанием и ремонтом неполадками, особенно связанными с разборкой герметичного корпуса электродвигателя у погружных насосов, лучше обращаться в ремонтную мастерскую. Вряд ли вам удастся самостоятельно восстановить герметичность и избежать пробоя напряжения на корпус или в воду, а это чревато серьезным риском для жизни.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Центробежный Насос: Устройство и Принцип Действия

Принцип действия центробежных насосов

Принцип действия центробежных насосов целиком построен на законах физики. Работа происходит при возникновении центробежной силы, появление которой обусловлено действием лопастей колеса на жидкость.
Что бы правильно понять, где применяется данный насос и что он может качественно делать, надо знать устройство насоса центробежного. С эти мы сегодня ознакомимся. Также видео в этой статье покажет весь принцип его работы наглядно.

Работа и устройство

Чтобы понять работу данного механизма надо знать из чего состоит центробежный насос. Так же понять его принцип работы.
После этого вы сможете подобрать его именно для нужной работы. После этого и можно будет установить его своими руками. Посмотрев фото вы все поймете без проблем.

Основные узлы и элементы

Устройство и принцип действия центробежного насоса происходит в результате согласованных действий всех механизмов. Они состоят из корпуса в виде спирали и рабочего колеса, расположенного внутри корпуса и крепится на валу шпонкой.

Устройство центробежного насоса насоса

 Итак:

  • Валик вращается непосредственно в подшипниках. А сальники служат в целях создания уплотнения прохода отверстия в том месте где внутри корпуса находится местоположение вала.
  • Посредством всасывающего патрубка жидкость попадает прямо в насосный корпус, и ее подача направляется в средину рабочего колеса, которое продолжает беспрерывно вращаться.
  • Из-за действия лопастей продолжается движение вещества и от центровой части колеса отскакивает в сторону и достигает таким образом спиральной части насосного корпуса, это что касается именно спиральных насосов.
  • Далее перемещение вещества происходит в рамках напорного трубопровода через нагнетающий патрубок.

Внимание: Таким образом происходит воздействие лопастей на молекулярный состав воды, что служит причиной, по которой созданная кинетическая энергия двигателя переходит в напор жидкости с определенной скоростью из-за оказываемого на нее давления.

  • Созданный насосом напор жидкостной струи измеряется в определенных единицах – метрах столба перекачиваемого вещества. Из – за происхождения разрежения перед колесными лопастями происходит всасывание жидкости.
  • Выпуклость формы лопасти предполагает обеспечение усиления жидкостного напора и повышает качество отекания, а рабочее колесо вращается при этом в направлении нагнетания той стороной лопастей, которая выпуклая.

Принцип работы

При центробежных насосах обычно имеется арматура и некоторые приборы:

  • Оснащенный сеткой обратный приемный клапан, выполняющий сдерживающую функцию воды именно в корпусном насосном патрубке (всасывающем) при совершении процедуры заливки перед активированием.
  • Наличие сетки необходимо для фильтрации взвесей, которые находятся в воде.
  • Далее идет задвижка. Существование вакуумметра функционирует, определяя показатели разрежения на той стороне, где происходит всасывание. Его местоположение определено в промежутке между задвижкой и корпусом.
  • На самом верху корпуса центробежного насоса для того, чтобы была возможность выпустить воздух в конструкции имеет место наличие специального крана.

Внимание: В свою очередь обратный клапан не позволяет воде при возникновении такой ситуации перетекать в обратном направлении по центробежному насосу и находится на напорном трубопроводе.

  • На напорном трубопроводе находит свое месторасположение и задвижка, обеспечивая сразу несколько функций – это и сам запуск процесса, и его приостановка, и кроме того контролирующая функция за непосредственно за мощностью напора, который создается за счет работы центробежного насоса.
  • Такой прибор как манометр в данном случае измеряет напор жидкости, созданный центробежным насосом. Его расположение находит свое место на насосном напорном патрубке.
  • Здесь предусмотрен и обратный предохранительный клапан, который защищает центробежный насос от ударов гидравлики. Расположение предохранительного клапана находит свое место прямо на напорном патрубке за задвижкой для обеспечения защиты насоса.
  • Предусмотрен так – же и прибор для залива самого агрегата с разнообразными автоматическими приборами.

Работа центробежного насоса

Наличие образования центробежной силы и заложен весь смысл работы или действия центробежного насоса:

  • Она образовывается непосредственно в самом насосном корпусе, когда насос работает путем вращения рабочего колеса.
  • На вал насоса садится рабочее колесо при помощи шпоночного соединителя, а от вала идет передача кручения, развивающегося насосным приводом.
  • Сам электрический двигатель(см.Центробежный насос с электродвигателем: рассмотрим как работает) соединен с насосным валом с помощью муфты, упругой по своему строению.

Внимание: Необходимо отметить, что самыми востребованными и популярными насосами, которые используются в целях перекачки воды и другой жидкости являются именно центробежные насосы различных видов.

  • Привести их в действие возможно только соблюдая условие заполнения жидкостью корпуса агрегата.
  • Такие насосы выполняют свою функцию, когда на них действует центробежная сила, вызываемая вращение рабочего колеса.
  • Сам корпус центробежного насоса вмещает то одного до нескольких колес, прочно зафиксированных к валу. Колеса в обязательном порядке оснащены выпуклыми лопастями и соединяют по два диска.
  • Посредством всасывающего патрубка идет поступление жидкости. Когда активируется агрегат запуск колеса происходит при помощи вала, соединенного с электроприводом.
  • Постепенно захватываемая вода отходит от центральной части к боковым частям колеса. А увеличение центробежной силы помогает переместиться жидкости к нагнетательному трубопроводу с помощью, указывающей направление камеры.
    Таким образом идет увеличение давления между лопастями одновременно с освобождающимся пространством. Это и дает возможность некоторому следующему количеству проникать из водопровода.
  • Во всасывающем патрубке имеется встроенный фильтр, не позволяющий мусору и взвесям попадать в насосный корпус. Что касается одноступенчатости и многоступенчатости насосных агрегатов, то принцип их действия абсолютно ничем не разница.
    Отличительной особенностью является лишь то, что при наличии нескольких колес рост давления происходит в каждом следующем.

Центробежный насос устройство и принцип действия подразделяются по своим преимуществам на функциональные и конструктивные. Сравнительно невысокие расценки центробежных насосов обусловлены дешевизной материалов, из которых они изготавливаются.
Это преимущественно сталь, полимеры и чугун. При покупке должна быть изучена инструкция, они бывают довольно разных параметров, от этого и зависит их цена. При покупке стоит отдать предпочтение проверенным брендам, а не гнаться за дешевыми вариантами. В этом случае   вы просто потеряете в качестве.

moikolodets.ru

Устройство центробежного насоса для воды (технология)

Содержание

Центробежные насосы сейчас являются едва ли не самыми популярными устройствами, что используются для подкачки жидкости. Они необходимы для бытового и промышленного применения, а также создания систем постоянного и автономного обеспечения водой загородных домов.

Простейшая схема перемещения жидкости внутри камеры центробежного насоса

Неудивительно, что и устройство центробежного насоса для подкачки воды у многих вызывает довольно серьезный интерес. Об этом мы сейчас и поговорим.

Особенности и назначение центробежных насосов

Центробежные насосы используются практически везде. Они завоевали свою популярность за счет исключительной практичности, надежности и высокой эффективности. При перекачке чистой воды из источников с нормальным дебитом центробежный насос погружного или поверхностного типа демонстрирует довольно внушительные характеристики.

Читайте также: особенности вибрационных насосов для скважин.

Причем работа его проходит по довольно простой и понятной схеме. Насос нетребователен, потребляет сравнительно мало электричества и может питаться от стандартных бытовых сетей электропитания.

Более того, простота конструкции позволяет производить его ремонт и замену своими руками, что тоже очень удобно. Однако вам нужно заранее подумать, прежде чем начинать разбирать или ремонтировать устройство самостоятельно. Если вам не хватает опыта, деталей или времени, то лучше доверьте эту работу специалисту.

Если же мы рассматриваем капитальный ремонт устройства, то здесь уже альтернативы мастеру просто не существует. Ведь капитальный ремонт предусматривает необходимость наличия большого количества оборудования и знаний. Своими руками с такой работой вам не справиться.

Устройство водяного центробежного насоса сложностью не отличается. Он, как правило, имеет протяжный цилиндрический корпус вытянутой формы. Диаметр устройства погружного типа может равняться всего 100 мм. Поверхностные модели больше, но они компенсируют свои габариты крупными рабочими колесами.

Внутри корпуса располагается несколько основных элементов: входные и выходные каналы, нагнетатели, рабочее колесо, ротор, двигатель и т.д.

Поверхностный центробежный насос

Рабочее колесо содержится на роторной оси, которую вращает движок. На самом колесе расположены лопасти, что направлены в противоположную сторону центрального направления вращения. За счет этого налаживается работа насоса и действие центробежной силы.

Теперь обратимся к принципу действия устройства. Для закачки воды используются входные каналы или патрубки. По ним внутрь погружного или поверхностного типа вода и попадает.

Читайте также: как устроен вакуумный насос, каковы его параметры, и где он применяется?

Там она натыкается на вращающееся рабочее колесо. За счет его вращения, жидкость нагнетается и отбрасывается к стенкам рабочей камеры. Этому способствует центробежный эффект от вращения и область высокого давления, что создается на краях камеры.

Оттесненная к борту жидкость автоматически всасывается в выводные каналы, что оборудованы возле стенок камеры. Как правило, на выводах вмонтированы спиралевидные или кольцевые нагнетательные трубки. Проходя через них, для потока воды создается еще более серьезный нагнетательный вектор.

В итоге она под высоким давлением подается в шланг, где без всякого сопротивления поднимается выше по системе и распределяется по трубопроводам.

Читайте также: как устроен циркуляционный насос для воды, и зачем он необходим?

В этот же момент в центральной области рабочего колеса появляется зона разреженного или пониженного давления. Она же, в свою очередь, провоцирует эффективную подкачку свежих потоков воды в устройство. Таким образом, работа центробежного насоса становится постоянной, а цикл не имеет завершения до тех пор, пока устройство не будет выключено.

Описанный выше принцип относится к моделям как погружного, так и поверхностного типа. В любом случае работу выполняет одно или несколько рабочих колес.

Центробежные насосы нельзя эксплуатировать без жидкости – это приводит к их быстрому износу. Если вы проигнорируете это требование, то в скором времени вас наверняка заинтересует технология ремонта центробежных насосов или контакты опытного мастера.

Рабочее колесо центробежного насоса, поверхностного типа

И если с погружными моделями все довольно просто (они и так находятся в воде, а поплавковые выключатели не дают им запускаться, если уровень воды в источнике упал ниже критической отметки). То поверхностные в этом плане намного привередливее. За состоянием рабочей камеры агрегата придется следить постоянно.

К счастью, проблема решается вмонтированными в конструкции насоса обратными клапанами, что сохраняют достаточное количество жидкости в системе, и автоматикой, что провоцирует аварийное отключение механизмов в случае обнаружения признаков сухого хода.

Центробежные насосы погружного и поверхностного типа чаще применяются для подкачки воды из источников с хорошим дебитом. Если же скважина или колодец дают слишком слабый изначальный напор и приток жидкости, то можно купить или расточить особенные рабочие колеса, что способы стабилизировать уровень давления на выходе.

Читайте также: преимущества бытовых самовсасывающих насосов для воды.

к меню ↑

Виды центробежных насосов

Современные разновидности центробежных устройств тоже следует иметь в виду. Именно этими факторами определяется работа, которую насос может выполнять. Если необходимо выполнить капитальный или обычный ремонт оборудования, то без знания базовых разновидностей вам тоже не обойтись.

По типу рабочего применения их делят на:

Погружные центробежные насосы применяются непосредственно в источнике. Их подвешивают на тросе и оставляют в скважине до тех пор, пока не появится необходимость в замене аппарата или его обслуживании.

Поверхностные образцы монтируются возле скважины, а подкачка жидкости осуществляется через специальный шланг. Технология ремонта центробежных насосов поверхностного типа считается более простой, да и возни с ней меньше на порядок.

Читайте также: какие фильтры под мойку лучше покупать и почему?

Конструкция и принцип действия центробежных насосов

Но они не способны всасывать жидкость на глубине ниже 10-13 метров, больше подвержены возможностью работы вхолостую, а по производительности и напору либо равны, либо уступают погружным моделям.

Так, погружной насос, при меньших габаритах, способен выдавать от 40 метров водяного столба, в то время как аналогичная поверхностная модель выдаст только 25-30 метров, и это при полной загрузке.

В погружных насосах используется одно или несколько малогабаритных рабочих колес, что вмонтированы друг за другом. В поверхностных рабочее колесо, чаще всего будет одним. Но по диаметру оно минимум в 2 раза превышает габариты деталей, что используются в погружных насосах.

По количеству ступеней их делят на:

  • Одноступенчатые;
  • Многоступенчатые.

Первая разновидность – это большинство поверхностных моделей и слабые погружные образцы. Многоступенчатые же чаще всего встречаются в погружном применении. Их работа обеспечивается несколькими рабочими колесами. Чем их больше, тем мощнее будет насос.

Это объясняется увеличением производительности насоса, за счет увеличения его рабочей камеры, выводов и самих колес. Впрочем, увеличенное количество колес делает систему более сложной, ей чаще требуется капитальный ремонт или обслуживание. Особенно в ситуациях, когда рабочая жидкость имеет мелкие примеси.

Еще одно важное деление – это деление по типу ротора. В этом плане центробежники делят на образцы с:

  • Мокрым ротором;
  • Сухим ротором.

Популярные модели погружных центробежных насосов

Насосы с мокрым ротором смазываются самостоятельно, за счет прохождения через них воды. Они имеют пониженную мощность, так как основные рабочие части устройства ограничиваются за счет необходимости их контакта с жидкостью.

Модели с сухим ротором намного мощнее. Здесь уже движок и ротор находятся в отдельной камере, а передаточное усилие идет на само колесо, что отделено герметичными заслонками. Такие насосы имеют высокую мощность, потребляют много электричества и довольно шумны.

Читайте также: технические характеристики погружного насоса Макита.

к меню ↑

Ремонт и его нюансы

Ремонт насосов центробежного типа – это довольно частое явление. К счастью, при должном умении его можно выполнить своими руками. Это не касается случаев, когда нужен капитальный ремонт. Здесь уже своими усилиями не обойтись.

Для начала вам нужно запомнить два правила, что могут свести к нулю необходимость выполнения ремонтных работ. Именно их игнорирование провоцирует 90% поломок центробежников:

  1. Насос нельзя использовать без жидкости в его камере.
  2. Центробежники, если только это не дренажные модели, могут перекачивать только чистую воду без посторонних вкраплений. Наличие даже мелкого песка изнашивает механизм, засоряет подшипники и приводит к появлению поломок.

Читайте также: какие бывают насосы для песка, ила и других загрязнений.

Теперь рассмотрим основные неполадки, что случаются с насосами центробежного типа. Очень часто капитальный ремонт необходим, если у вас перегорел или перегрелся движок.

Случается такое, если насос эксплуатировался в неподходящих условиях. Например, длительное время качал горячую жидкость или работал вхолостую. С движком шутки плохи, поэтому его лучше заменить или отдать в мастерскую.

Впрочем, если насос отказывается запускаться, то это еще не стопроцентное свидетельство проблем с двигателем. Отсыреть или перегореть могли и его контакты.

Поверхностный центробежник, предназначенный для применения в промышленности

Иногда перебивается даже кабель питания. В частности, такое случается с погружными моделями. Для диагностики и ремонта этой поломки можно воспользоваться электрическим тестером. Отсыревшие контакты чистят или меняют, а кабель заделывают.

Проблемы с рабочим колесом, как правило, случаются редко. Чаще выходят из строя его подшипники и крепежи на роторе. Здесь провоцирующим фактором будет песок или грязь в воде. В работе такой агрегат будет выдавать посторонние звуки, вращаться прерывисто и подавать воду хаотично.

При обнаружении подобных признаков сразу же разберите весь механизм, почистьте или замените расходники.

Иногда забиваются выводные спиралевидные каналы, что нагнетают жидкость из камеры. Чистить их самостоятельно можно только в случае, если у вас есть к ним доступ и личный опыт выполнения подобных операций. В противном случае, самостоятельно разбираться с этой проблемой мы не рекомендуем.
к меню ↑

Технология монтажа центробежных насосов

Монтируют центробежные насосы так же, как и все остальные. Погружные модели необходимо подключить ко всем коммуникациям и подвесить непосредственно в источнике. Предварительно к нему подключают поплавковый выключатель, дабы исключить возможность сухого хода.

С погружными устройствами повозиться придется порядочно, но ничего действительно сложного в их установке нет. Просто занимает она немного больше времени.

Поверхностные насосы достаточно просто установить вблизи источника. Желательно, чтобы они были защищены от атмосферных осадков и перепадов температур. Идеальным местом будет отапливаемая подсобка.

Насос полностью подключают, подводят к системе водоснабжения, а в источник опускают рабочий шланг с обратным клапаном. Затем остается только в первый раз заполнить камеру и запустить работу агрегата.
к меню ↑

Принцип действия центробежного насоса с одним рабочим колесом (видео)

 Главная страница » Насосы

byreniepro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
