Какую температуру выдерживает алюминий – Какая температура плавления алюминия по Цельсию

alexxlab | 27.01.2019 | 0 | Вопросы и ответы

Содержание

Температура плавления алюминия и его сплавов

Что такое температура плавления

Силы, которые притягивают одну молекулу к другой, определяют температуру плавления или, как еще говорят, точку плавления, вещества. Молекулярные вибрации, которые вызывает нагрев, превышают межмолекулярные силы именно тогда, когда температура достигает точки плавления. В металлах атомы не образуют молекул – они притягиваются друг к другу за счет металлических связей. Когда вибрации от нагрева превышают силы этих связей, атомы отрываются друг от друга и металл плавится.

Плавление алюминия

Плавление алюминия, как и других веществ, происходит при подводе к нему тепловой энергии, снаружи или непосредственно в его объём, как это происходит, например, при индукционном нагреве.

Чистота алюминия

Температура плавления алюминия зависит от его чистоты:

Температура плавления сверхчистого алюминия 99,996 %: 660,37 °С.
При содержании алюминия 99,5 % плавление начинается при 657 °С.
При содержании алюминия 99,0 % плавление начинается при 643 °С.

Давление

Температура плавления алюминия повышается с увеличением давления. Зависимость температуры плавления алюминия от давления представлена на графике ниже.

Другие термические свойства

Другие термические свойства алюминия [1]:

температура кипения: 2494 ºС
скрытая теплота плавления: 397 кДж/г
удельная теплота испарения: 1,18 · 10^-4 MДж/(г·К)
теплота сгорания: 31,05 МДж/кг
теплоемкость: 0,900 кДж/(г·К) при 25 ºС;
1,18 кДж/(г·К) при 660,4 ºС (жидкий)

Влияние легирующих элементов и примесей

Добавление в алюминий других элементов, в том числе легирующих, снижает температуру его плавления. Так, у некоторых литейных алюминиевых сплавов с большим содержанием кремния и магния температура начала плавления снижается почти до 500 °С. Вообще, понятие «температура плавления» распространяется только на чистые металлы и другие кристаллические вещества. У сплавов же нет определённой температуры плавления: процесс их плавления (и затвердевания) происходит в некотором интервале температур.

Температура кристаллизации

При плавлении сплава температура начала плавления называется температурой солидус (или точкой слоидус), а температура окончания плавления – температурой ликвидус (или точкой ликвидус). «Солидус» означает, понятно, твердый, а «ликвидус» — жидкий: при температуре солидуса весь сплав еще твердый, а при температуре ликвидуса – весь уже жидкий. При затвердевании этого сплава из жидкого состояния температура начала кристаллизации (затвердевания) будет та температурой ликвидус, а конца кристаллизации – та же температура солидус. При температуре сплава между его температурами солидуса и ликвидуса он находится в полужидком-полутвердом, кашеобразном состоянии.

Плавление силумина

Не все сплавы имеют интервал между температурами солидус и ликвидус. Такие сплавы называют эвтектическим. Например, у алюминиевого сплава с содержанием 12,5 % кремния точки ликвидуса и солидуса сводятся в точку: этот сплав как и чистые металлы имеет не интервал, а точку плавления. Эта точка и температура называются эвтектическими. Этот сплав относится к знаменитым литейным алюминиево-кремниевым сплавам – силуминам с узким интервалом солидус-ликвидус, что и дает их лучшие литейные свойства.

В двойном сплаве Al-Si температура солидус постоянна и составляет 577 °С. При увеличении содержания кремния температура ликвидус снижается от максимального значения для чистого алюминия 660 °С и до совпадения с температурой солидуса 577 °С при содержании кремния 12,6 %.

Среди других легирующих элементов алюминия сильнее всего понижает температуру плавления магний: эвтектическая температура 450 °С достигается при содержании магния 18,9 %. Медь дает эвтектическую температуру 548 °С, а марганец – всего лишь 658 °С! Большинство сплавов являются не двойными, а тройными и даже четверными. Поэтому при совместном влиянии нескольких легирующих элементов температура солидуса – начала плавления или конца затвердевания может быть еще ниже.

Интервалы тепературы плавления сплавов

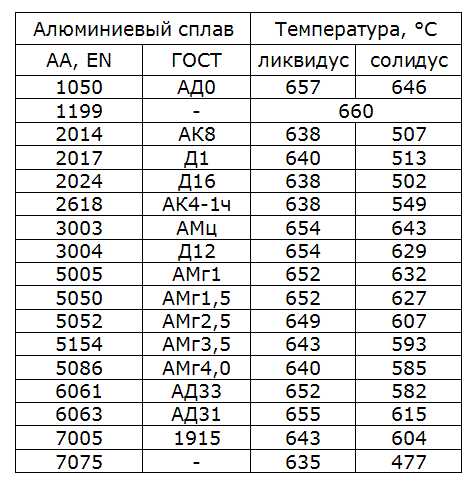

В таблице ниже представлены температуры ликвидуса и солидуса некоторых промышленных деформируемых сплавов. Необходимо иметь в виду, что понятия температур солидус и ликвидус определены для равновесных превращений жидкой фазы в твердую и обратно, то есть при бесконечной длительности процессов. На практике надо делать поправки с учетом скорости нагрева или охлаждения.

Температура плавления других металлов

Температура плавления некоторых других чистых металлов составляет (градусы Цельсия) [1]:

ртуть: минус 39
литий: 181
олово: 232
свинец: 328
цинк: 420
магний: 650
медь: 1085
никель: 1455
железо: 1538
титан: 1670

Источники:
1. Aluminum and Aluminum Alloys, AMS International, 1993.
2. Handbook of Aluminum: Vol. 1, ed. G. E. Totten, D. S. MacKenzie

aluminium-guide.ru

Температура плавления алюминия и физические параметры.

Температура плавления алюминия характеризует градиент перехода в жидкое состояние и определяет физические параметры химического элемента. Свойства металла позволяют применять его в различных отраслях промышленного производства, а способность образовывать устойчивые соединения значительно расширяет сферы его использования.

Способность переходить из твердого в жидкое состояние определяет физические свойства металла.

Характеристика физических и технических параметров алюминия

Алюминий относится к самым распространенным химическим элементам и характеризуется небольшим весом, мягкостью. Основные физические параметры металла, способность образовывать устойчивые к воздействию среды соединения, позволяют его использовать в различных отраслях промышленного производства.

Металл является привлекательным материалом для работы в домашних условиях. Удельная теплота плавления алюминия составляет 390 кДж/кг, и для литейных целей расплавить его в бытовых условиях не составляет труда.
Плавка металла может осуществляться поверхностным и внутренним нагревом. Способ внешнего теплового воздействия не требует особого оборудования и применяется в кустарных условиях.
Алюминий, температура плавления которого зависит от чистоты соединения, давления, для перехода в жидкое состояние требует нагрева в среднем до 660 °C или 993,5°К.
Существуют различные мнения относительно показателя температуры плавления металла в домашних условиях, но проверить их можно только на практике.

Свойства сплавов металла

Показатель температурного градиента колеблется для соединений металла с другими химическими элементами, определяющими их свойства. Для литейных сплавов, содержащих магний и кремний, он составляет 500 °C.

Удельная теплота плавления определяет физическое свойство химического элемента. Для сплавов этот показатель характеризует процесс перехода из одного агрегатного состояния в другое в определенном температурном интервале.

Температура начала перехода в жидкое состояние называется точкой солидус (твердый), а окончание — ликвидус (жидкий). Соответственно начало кристаллизации будет определяться точкой ликвидус, а окончание — солидус. В температурном интервале соединение находится в переходном состоянии от жидкости к твердой фазе.

В некоторых соединениях алюминия с другими химическими элементами отсутствует интервал между температурными показателями перехода из твердого состояния в расплав. Эти сплавы называются эвтектическими.

Например, соединению алюминия с 12,5% кремния, как и чистому металлу, свойственна точка плавления, а не интервал. Этот сплав относится к литейным и характеризуется постоянной температурой 577 °C.

При увеличении в сплаве количества кремния градиент ликвидус снижается от максимального показателя, свойственного чистому металлу. Среди лигатурных добавок температурный градиент снижает использование магния (450 °C). Для соединения с медью он составляет 548 °C, а с марганцем — всего 658 °C.

Алюминий образует различные сплавы с минералами.

Большинство соединений состоят из нескольких компонентов, что влияет на показатель затвердевания и плавления материала. Понятия температурных градиентов солидус и ликвидус определены для бесконечной длительности процессов равновесных переходов в жидкое и твердое состояние.

На практике учитываются поправки скорости нагревания и охлаждения составов.

Применение металла в промышленном производстве

В естественных условиях алюминий имеет свойство образовывать тонкую оксидную пленку, что предотвращает реакции с водой и азотной кислотой (без нагрева). При разрушении пленки в результате контакта со щелочами химический элемент выступает в качестве восстановителя.

С целью предотвращения образования оксидной пленки в сплав добавляют другие металлы (галлий, олово, индий). Металл практически не подвергается коррозионным процессам. Он является востребованным материалом в различных отраслях промышленности.

Алюминий и его сплавы очень востребованы в различных сферах жизни человека.

Алюминий считается популярным материалом для изготовления посуды, основным сырьем для авиационной и космической отрасли промышленности. Отличная электропроводность металла позволяет использовать его при напылении проводников в микроэлектронике.
Свойство алюминия и его сплавов при низких температурах приобретать хрупкость позволяет его использовать в криогенной технике. Отражательная способность и дешевизна, легкость вакуумного напыления делают алюминий незаменимым материалом для изготовления зеркал.

Нанесение металла на поверхность деталей турбин, нефтяных платформ придают устойчивость к коррозии сплавам из стали. Для производства сероводорода применяется сульфид металла, а чистый алюминий используется в качестве восстановителя редких сплавов из оксидов.
Химический элемент используют как компонент соединений, например, в алюминиевых бронзах, магниевых сплавах. Наряду с другими материалами его применяют для изготовления спиралей в электронагревательных приборах. Соединения металла широко применяются в стекловарении.
В данное время чистый алюминий редко используется в качестве материала для ювелирной бижутерии, но набирает популярности его сплав с золотом, обладающий особым блеском и игрой. В Японии металл вместо серебра используется для изготовления украшений.

В пищевой промышленности алюминий зарегистрирован в качестве добавки. Алюминиевые банки для пива стали популярной упаковкой для напитка с 60-х годов прошлого века. Технологическая линия предусматривает производство тары 0,33 и 0,5 л. Упаковка имеет одинаковый диаметр и отличается только высотой.
Основным преимуществом упаковки перед стеклом является возможность вторичного использования материала.
Банки для пива (газированных напитков) выдерживают давление до 6 атмосфер, имеют куполообразное, толстое дно и тонкие стенки. Особенности технологии изготовления путем вытяжки обеспечивают конструкционную прочность и надежные эксплуатационные свойства тары.

Температура плавления алюминия и его сплавов в домашних условиях

Данный элемент (Al) является самым распространенным среди всех металлов. Благодаря своим особым свойствам (небольшой вес, мягкость и ряд других), он нашел широкое применение не только в промышленности. С алюминием часто имеют дело и домашние умельцы, так как его обработка труда не представляет ввиду невысокой температуры плавления.

Иногда приходится расплавлять этот металл для заливки в определенные формы. Как это сделать, причем в бытовых условиях, без специального оборудования – этот вопрос интересует многих. Прежде всего, нужно отметить, что плавление можно осуществить двумя способами – поверхностным нагревом металла и «внутренним». Последний способ в домашних условиях вряд ли осуществим, так как предусматривает применение специального оборудования. Например, для нагрева индукционного. Следовательно, самостоятельно можно использовать только способ внешнего воздействия (теплового) на Al.

Мы не будем рассматривать все нюансы, так как точная температура плавления зависит от нескольких факторов – давления, химической чистоты материала и некоторых других. Поэтому приведем только усредненное значение – 660 ºС (по шкале Кельвина это 993,5 º).

А вот мнения о том, можно ли достигнуть такой температуры в домашних условиях, встречаются разные. Одни «самоделкины» утверждают, что сами плавили Al на обычном костре (даже указывают температуру в 560 ºС), другие над этим смеются и говорят, что придется применять мощные нагревательные приборы и при этом не смотреть на эл/счетчик, а то мол, «сердце прихватит» от того, как он «накручивает».

Правильность утверждений о том, что алюминий можно расплавить на открытом огне, можно проверить только на практике. Попробуйте, может, и получится.

Остается добавить, что не все изделия, которые мы считаем «алюминиевыми» (например, кастрюли), на самом деле являются таковыми. В чистом виде этот металл в производстве редко используется. Как правило, все разновидности подобной продукции сделаны из различных сплавов Al, которые в обиходе имеют общее название «дюраль». А она плавится и при меньших значениях температуры.

ismith.ru

удельный вес и теплопроводность, производство, применение, сплавы и температура плавления

Алюминий — всем известный из школьного курса химии элемент из таблицы Менделеева. В большей части соединений он проявляет трехвалентность, но в условиях высоких температур достигает некоторой степени окисления. Одним из самых важных его соединений является оксид алюминия.

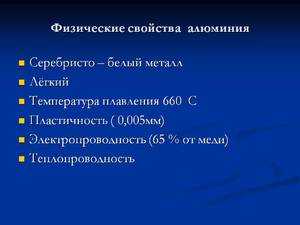

Основные характеристики алюминия

Алюминий — серебристый металл с удельным весом 2,7*10³кг/м³ и плотностью 2,7 г/см³. Легкий и пластичный, хорош, как проводник электроэнергии, благодаря тому, что теплопроводность алюминия довольно высока — 180 ккал/м*час*град (указан коэффициент теплопроводности). Теплопроводность алюминия превышает аналогичный показатель чугуна в пять раз и железа в три раза.

Благодаря своему составу, этот металл можно легко раскатать в тонкий лист или вытянуть в проволоку. При соприкосновении с воздухом на его поверхности образуется оксидная пленка (оксид алюминия), которая является защитой от окисления и обеспечивает его высокие антикоррозионные свойства. Тонкий алюминий, например, фольга или порошок этого металла мгновенно сгорают, если их нагреть до высоких температур и становятся оксидом алюминия.

Металл не особенно устойчив к агрессивным кислотам. К примеру, его можно растворить в серной или соляной кислотах даже, если они разбавленны, особенно, если их нагреть. Однако он не растворяется ни в разбавленной ни в концентрированной и при этом холодной азотной кислоте, благодаря оксидной пленке. Определенное воздействие на металл имеют водные растворы щелочей — оксидный слой растворяется и образуются соли, содержащие этот металл в составе аниона — алюминаты.

Известно, что алюминий является самым часто встречающимся металлом в природе, но впервые в чистом виде его смог получить ученый-физик из Дании Х. Эрстед еще в 1925 году XIX века. Этот металл занимает третье место по распространенности в природе среди элементов и является лидером среди металлов. 8,8% алюминия содержит земная кора. Его выявили в составе слюд, полевых шпатов, глин и минералов.

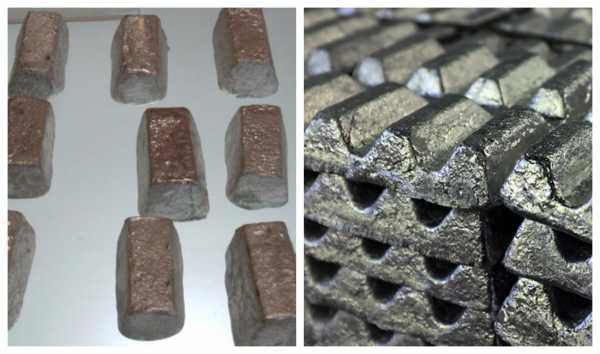

Производство и применение алюминия

Процесс производства очень энергоемкий и поэтому первый большой завод в нашей стране был построен и запущен в XX веке. Основным сырьем для получения этого металла является оксид алюминия. Чтобы его получить, необходимо минералы, содержащие алюминий или бокситы, очистить от примесей. Далее электролитическим способом расплавляют естественный или полученный искусственным путем криолит при температуре чуть ниже 1000 ºС . Затем начинают понемногу добавлять оксид алюминия и сопутствующие вещества, необходимые для улучшения качества металла. В процессе оксид начинает разлагаться и выделяется алюминий. Чистота получаемого металла 99,7% и выше.

Этот элемент нашел свое применение в пищевом производстве в качестве фольги и столовых приборов, в строительстве используют его сплавы с другими металлами, в авиации, электротехнике в качестве заменителя меди для кабелей, как легирующая добавка в металлургии, алюмотермии и других отраслях.

Что такое температура плавки металлов?

Температура плавки металлов – значение температуры нагревания металла, при которой начинается процесс перехода из исходного состояния в другое, то есть процесс противоположный кристаллизации (отвердевания), но неразрывно связаный с ней.

Итак, для расплавления металл нагревают извне до температуры плавки и продолжают нагревать для преодоления границы фазового перехода. Суть в том, что показатель температуры плавки означает температуру, при которой металл находится в фазовом равновесии, то есть между жидким и твердым телом. Другими словами существует одновременно, как в том, так и в другом состоянии. А для плавления нужно нагреть его больше пограничной температуры, чтобы процесс пошел в нужную сторону.

Стоит сказать о том, что только для чистых составов температура плавки постоянна. Если в составе металла находятся примеси, то это сместит границу фазового перехода, а, соответственно, и температура плавления будет другой. Это объясняется тем, что состав с примесями имеет иную кристаллическую структуру, в которой атомы взаимодейстуют между собой по-другому. Исходя из этого принципа, металлы можно разделить на:

легкого плавления, такие как ртуть и галлий, например, (температура плавки до 600°С)
среднеплавкие — это алюминий и медь (600-1600°С)
тугоплавкие — молибден , вольфрам (больше 1600°С).

Знание показателя температуры плавления необходимо, как при производстве сплавов для правильного расчета их параметров, так и при эксплуатации изделий из них, поскольку этот показатель определяет ограничения их использования. Уже давным давно для удобства ученые физики свели эти данные в одну таблицу. Существуют таблицы температур плавки как металлов, так и их сплавов.

Температура плавления алюминия

Плавление — процесс перерабатывания металлов обычно в специальных печах для получения сплава нужного качества в жидком состоянии . Как уже говорилось выше, алюминий относится к среднеплавким металлам и плавится при нагреве до 660ºС. При изготовлении изделий из металла температура плавления влияет на выбор плавильной печи или агрегата и, соответственно, используемых для отливки огнеупорных форм.

Указанная температура относится к процессу расплавки чистого алюминия. Так как в чистом виде он применяется реже, а введение в его состав примесей меняет температуру плавления. Сплавы алюминия изготавливаются для того, чтобы изменить какие-либо его свойства, увеличить прочность, например, или жароустойчивость. В качестве добавок применяют:

цинк
медь
магний
кремний
марганец.

Добавление примесей влечет за собой снижение электропроводности, ухудшение или улучшение коррозионных свойств, повышение относительной плотности.

Обычно добавление других элементов в металл приводит к тому, что температура плавления сплава понижается, но не всегда. К примеру, добавление меди в объеме 5,7% приводит к понижению температуры плавления до 548ºС. Полученный сплав называют дюралюминием, его подвергают дальнейшей термической закалке. А алюминиево-магниевые составы плавятся при температуре 700 — 750ºС.

Во время процесса плавления необходим строгий контроль температуры расплава, а также присутствия газов в составе, которые выявляют через технологические пробы или способом вакуумной экстракции. На заключительной стадии производства сплавов алюминия проводят их модифицирование.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Алюминий при низких температурах

Конструкционный материал для низких температур

Алюминиевые сплавы являются очень важным классом конструкционных металлов для применения при отрицательных и даже криогенных температурах. Их применяют в деталях для работы при таких низких температурах как –270 °С. При отрицательных температурах большинство алюминиевых сплавов проявляют лишь незначительные изменения своих прочностных свойств.

Предел прочности при растяжении (временное сопротивление) и предел текучести алюминиевых сплавов со снижением температуры могут лишь незначительно уменьшаться, а ударная прочность остается приблизительно постоянной. Поэтому алюминий является полезным материалом для многих низкотемпературных применений.

Алюминий или сталь?

Основным сдерживающим фактором широкого применения алюминиевых сплавов в криогенной технике является их довольно низкое относительное удлинение по сравнению с некоторыми аустенитно-ферритными сталями. Поэтому в критических применениях с повышенными требованиями к безопасности, применяют все-таки эти стали.

Хорошим примером применения алюминиевых сплавов при низких температурах является изготовление сосудов давления, которые работают в интервале температур от -195 до 65 °С. Здесь применяют алюминиевые сплавы 5083 и 5456. У этих сплавов в интервале температуры от комнатной до –195 °С предел прочности при растяжении возрастает на 30-40 %, предел текучести – на 5-10 % и относительное удлинение – на 60-100 %.

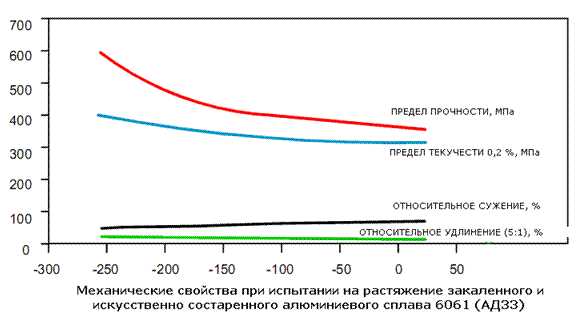

Прочность при низких температурах

Алюминий и его сплавы, в отличие от сталей, не имеют порога хладноломкости. Напротив, их прочность со снижением температуры возрастает. Длительная выдержка при низких температурах не оказывает влияния на уровень прочностных свойств стабильных термически упрочненных алюминиевых сплавов как непосредственно при этих низких температурах, так и при возвращении к комнатной температуре.

Свежезакаленные термически упрочняемые сплавы могут поддерживаться в этом состоянии в течение длительного времени, если их хранить при низкой температуре для задержки процесса старения. Самолетные заклепки из сплавов AlCuMgSi (дюралюминов) подвергают нагреву под закалку при 495 °С в течение от 5 до 60 минут в зависимости размеров и количества заклепок, после чего они закаливаются в холодной воде. При комнатной температуре заклепки остаются пластичными в течение двух часов, при –5 °С это состояние сохраняется 45 часов, а при –15 °С – 150 часов!

Рост прочностных характеристик алюминиевых сплавов при снижении температуры почти не заметен до –15 °С, но начинает значительно увеличиваться ниже –100 °С. На рисунке показано поведение сплава 6061 в интервале температур от -250 °С до комнатной температуры.

Относительное удлинение

Относительное удлинение большинства алюминиевых сплавов также возрастает со снижением температуры вплоть до –196 °С. У некоторых сплавов Аl-Mg при содержании магния более 4,5 % со снижением температуры относительное удлинение сначала увеличивается, а затем снова снижается, но все равно остается выше, чем при комнатной температуре.

Деформированными алюминиевыми сплавами, которые чаще всего применяют для работы при низких температурах, являются сплавы 1100, 2014, 2024, 2090, 2219, 3003, 5083, 5456, 6061, 7005, 7039 и 7075. Их криогенные свойства и применение рассмотрены отдельно: Применение алюминиевых сплавов при низких температурах.

Источники:
1. Aluminum and Aluminium Alloys, AMS International, 1993.
2. TALAT 1501.

aluminium-guide.ru

При какой температуре плавится алюминий — studvesna73.ru

Как известно, температура плавления алюминия составляет свыше 660°С. Используя домашние бытовые нагревательные приборы, такие как утюг, духовка или газовая плита, добиться такой температуры вряд ли получится. Поэтому плавка алюминия в домашних условиях становится возможной при наличие соответствующего оборудования и, конечно же, самого сырья для плавки — алюминия.

Для плавки алюминия обычно используют тигельную муфельную печь, изготовленную своими руками. Я подробно описал процесс изготовления в своем ТехноБлоге Dimanjy. Особенность данной печи заключается в верхней загрузке в рабочую камеру так называемого тигля — специального ковша для плавки алюминия, в который помещается сырье. Компактные размеры муфельной печи с вертикальной загрузкой позволяют легко хранить и использовать ее дома на балконе, в гараже или на даче.

Теперь поговорим непосредственно о процессе плавки алюминия в домашних условиях.

Как уже говорилось, для плавки алюминия в муфельной печи нужен тигель. Он обычно изготавливается из огнеупорного материала или из металла с гораздо большей температурой плавления, чем у алюминия. Для изготовления тиглей применяют корунд, графит, фарфор, кварц, чугун или сталь. Мне самостоятельно удалось изготовить тигель из стали. Тигель из других материалов можно купить и готовый, но сделать самодельный тигель из стали оказалось куда проще и практичнее, особенно если у вас есть сварочный аппарат и начальные навыки сварки и орудования болгаркой.

Размер тигля следует подбирать исходя из количества алюминия, которое вы хотите расплавить. Тепло должно равномерно передаваться от раскаленного тигля к сырью. В свою очередь тигель также должен равномерно прогреваться. Для муфельной печи своей конструкции я планирую изготовить несколько тиглей различного объема для работа с одним или двумя ТЭНами одновременно.

Алюминий заправляется в тигель как можно плотнее. Для этого исходное сырье желательно измельчить и немного спрессовать. Я использовал для плавки обычную алюминиевую проволоку, поэтому я просто нарезал ее кусачками и плотно спрессовал пасатижами.

При плавлении алюминий значительно уменьшается в объеме по сравнению с исходным материалом (ведь, в принципе, мы затем его и плавим), поэтому в процессе плавки алюминия в домашних условиях нам потребуется периодически добавлять сырье в тигель.

Следует отметить, что это может быть крайне опасно! Все дело в том, что в добавляемом нами сырье где-то может задержаться влага, а при попадании воды в расплавленный алюминий происходит резкий всплеск, и металл может выплеснуться из муфельной печи, повредив вас серьезными ожогами. И уж совсем плачевные последствия будут при попадании расплавленного металла в глаза. Поэтому всегда следите за своей безопасностью — работайте исключительно в защитных очках или маске, а еще лучше — в специальном огнеупорном костюме металлурга.

В процессе плавки алюминия в домашних условиях на поверхности расплавленного металла будет образовываться оксидная пленка и всплывать на поверхность всякий шлак. Количество шлака зависит от качества используемого для переплавки алюминия сырья. Где-то был подкрашен, где-то испачкан — все это уйдет из металла в виде шлака. Непосредственно перед самым литьем расплавленного алюминия по формам шлак рекомендуют снять при помощи специального приспособления.

Также после того, как алюминий расплавился и образовал однородную блестящую каплю, как это делал жидкий терминатор в фильме «Терминатор 2″, тигель рекомендуют еще немного подержать в печи для придания расплавленному алюминию большей текучести. Это сильно упростит дальнейшее его литье.

Что дальше? Очевидно, нужно залить расплавленный алюминий в специально подготовленную литейную форму. Об этом я написал в своем ТехноБлоге Dimanjy отдельную статью, которая так и называется «Изготовление литейных форм для литья алюминия ». Изучаем, тренируемся, набираемся опыта!

Химия и химическая технология

9ensp;9ensp;9ensp;Пример 1. Подсчитать теплосодержание 1 кг жидкого алюминия ири температуре 800° С, если (см. табл. 12) а) скрытая теплота плавления алюминия г,= 86,6 ккал кг б) удельная теплоемкость жидкого алюминия j,r, i = 0,259 ккал1кг в) температура плавления алюминия 658° С г) истинная удельная теп лоемкость твердого алюминия = 0,218 + 0,48- 10 t. [c.105]

9ensp;9ensp;9ensp;Если охлаждать систему, содержащую 10 % кремния (кривая 5), то изменения скорости охлаждения на кривой не происходит, а наблюдается лишь температурная остановка при 845 К- Состав, содержащий 10 % кремния и 90 % алюминия, эвтектический. Длина горизонтальной площадки на кривой охлаждения 5 максимальная. При охлаждении чистого алюминия наблюдается температурная остановка при 932 К, соответствующая температуре плавления алюминия (кривая 7). [c.239]

9ensp;9ensp;9ensp;Для облегчения чистки каналы в печах для плавки алюминия делают из прямолинейных участков, которые легко можно чистить при открывании крышки ванны печи или через специально предусмотренные в футеровке стенок печи отверстия, закрываемые пробками во время плавки металла. Показателем зарастания каналов является сниженная мощность по сравнению с первоначальным режимом. Температура плавления алюминия равна 658° С, температура перегрева перед разливкой 700—750° С. Перегрев свыше 750° С нежелателен, так как при этом сильно повышается окисляемость металла. [c.123]

9ensp;9ensp;9ensp;Алюминиевые баллоны. В некоторых странах применяют алюминиевые баллоны, которые дороже стальных. Их преимущества — более привлекательный внешний вид, облегченность конструкции, что значительно упрощает обслуживание. Благодаря небольшой массе алюминиевые баллоны пользуются повышенным спросом в местах отдыха. Их используют при путешествиях на лодках, для заправки воздушных шаров. а также для снабжения топливом автопогрузчиков. Однако металлический алюминий легко растворяется водными растворами щелочей. поэтому на газонаполнительной станции необходимо соблюдать ряд предосторожностей, прежде всего тщательно следить за тем, чтобы в СНГ полностью отсутствовали щелочи и их соединения, которые применялись для демеркаптанизации СНГ при их производстве. Так как температура плавления алюминия (660 °С) значительно ниже, чем у стали (1530°С), то предел прочности алюминия на растяжение резко снижается при нагреве его до 250 С. В связи с этим для предотвращения взрыва при попадании в зону огня алюминиевые баллоны помимо клапана безопасности иногда оборудуют легкоплавкой пробкой. [c.186]

9ensp;9ensp;9ensp;При плавлении вещества устанавливается равновесие кристалл, = жидкость. Вычислите температуру плавления алюминия, если при плавлении поглощается Д//,и,= 10,7 кДж/моль теплоты. а энтропия увеличивается на д5 л=П,5 Дж/(К-моль). [c.131]

9ensp;9ensp;9ensp;Алюминий химически активен, на воздухе покрывается тончайшей (5—10 нм) оксидной пленкой. надежно защищающей металл от дальнейшего окисления. Именно благодаря электрически и механически прочной защитной пленке при обычных условиях А1 ведет себя довольно инертно, хотя °(а1 +/а1)=—1,67 В, При температуре плавления алюминия 660 °С гранулированный А не сплавляется в слиток даже при нагреве до 1200 °С, так как каждая капля расплава металла оказывается как бы в мешке из оксида. Поэтому почти все реакции с участием алюминия идут с латентным (скрытым) периодом, необходимым для разрушения оксидной пленки или диффузии реагента через нее. [c.149]

9ensp;9ensp;9ensp;Прочность чистого алюминия и некоторых его сплавов резко снижается при температуре выше 200° С. При температуре, близкой к температуре плавления. алюминий настолько теряет свою прочность, что может деформироваться под действием собственного веса. Поэтому при сварке алюминиевых труб на весу без подкладок могут образоваться прогибы и провалы отдельных участков шва и околошовной зоны. Для предотвращения прогибов и провалов сварку стыковых швов выполняют с подкладками или расплавляют минимальное количество металла. [c.245]

9ensp;9ensp;9ensp;Температура плавления алюминия составляет 660,4 °С, температура кипения около 2500 С. [c.231]

9ensp;9ensp;9ensp;Флюсы как правило представляют собой смесь хлористого натрия и хлористого калия с небольшим количеством (1—5 %) криолита. Флюс смешивается со шлаком, загружается во вращающиеся печи, нагреваемые выше температуры плавления алюминия и флюса. Солевой флюс эффективно смачивает неметаллические компоненты шлака и способствует отделению алюминия от неметаллических фракций. Расплавленный металл сливается из печей, а остаток направляется в отвал. Практикуется выброс остатков в тех местах, где позволяет рельеф местности. [c.25]

9ensp;9ensp;9ensp;Температура плавления алюминия —660 °С, однако для достижения оптимальных условий плавления необходима 1= 700 760 С. Но лак удаляется и при более низких (—590 °С) температурах. Определяющим является процесс плавки. Следует отметить, что можно снимать лак, нанося лом на поверхность солевого расплава с температурой — 590 °С. [c.41]

9ensp;9ensp;9ensp;Температура плавления алюминия ниже температуры плавления хрома на 1272°, а железа — на 872°. [c.168]

9ensp;9ensp;9ensp;Наилучшие результаты получены при нанесении алюминиевых пигментных покрытий поверх грунтовки, состоящей из цинковой пыли и полимерного бутилата титана. Указывается, что при условии предварительной тщательной очистки поверхности такие краски обладают высокой стойкостью к коррозии и хорошей теплостойкостью, Наивысший температурный предел для верхнего покрытия — 600°С определяется температурой плавления алюминия, однако использование цинковой грунтовки снижает этот предел до 400° С. Для улучшения качества краски предложено добавлять слюду, что одновременно позволяет получать и более толстые покрытия. [c.228]

9ensp;9ensp;9ensp;Композиты алюминия с углеродным волокном могут быть получены прямой отливкой алюминия в графитовую форму. в которой предварительно выложены углеродные волокна [142]. Для повышения текучести к алюминию добавляют кремний. В работе [163] проводили послойную укладку волокна и алюминиевой фольги. затем нагревали полученный пакет до температуры, превышающей температуру плавления алюминия, и прессовали, получая композит, содержащий до 35% волокна. Для улучшения процесса смачивания на поверхность волокна может быть нанесено специальное покрытие. после чего углеродное волокно полностью пропитывается расплавом алюминия. содержащим 13% кремния [164]. [c.184]

9ensp;9ensp;9ensp;Многие исследования по рекристаллизации и укрупнению зерна были проведены на алюминии. Низкой температуре плавления алюминия (660° С) соответствует и низкая температура его рекристаллизации, что облегчает проведение экспериментов. Зерна на поверхности металлов обычно выявляют травлением. Зернистую структуру алюминия выявляют травлением в плавиковой кислоте. Как видно из фиг. 4.3, зерна в проволоке после волочения ориентированы таким образом. что их длинные оси [c.136]

9ensp;9ensp;9ensp;Впервые направленная кристаллизация была использована при разрешении спорного вопроса о типе нонвариантного превращения в системе алюминий — марганец [51]. Участок диаграммы состояния этой системы приведен на рис. 82. Температура, отвечающая нонвариантной реакции в системе, отличается от температуры плавления алюминия всего на 2 °С. При вытягивании кристаллов из расплава А1, содержащего 0,9% (мол.) Мп, последний концентрируется в конечной части образца. Это однозначно указывает на эвтектический характер превращения. [c.159]

9ensp;9ensp;9ensp;Низкотемпературные пластинчато-ребристые теплообменники изготовляют, как правило, из алюминия и его сплавов, так как при низких температурах их механические свойства. в том числе и ударная вязкость. не ухудшаются. В качестве припоя применяют алюминий с присадкой кремния, что понижает температуру плавления алюминия. Припой на основной лист наносится с двух сторон плакировкой. [c.251]

9ensp;9ensp;9ensp;Выполнение. Щипцами внести алюминиевую пластинку в пламя горелки. Пластинка расплавляется, но алюминий не течет, он остается в мешке из окиси алюминия. Температура плавления алюминия 660° С, а температура плавления оксида алюминия 2050° С. Колебанием руки показать, что мешок из оксида алюминия наполнен расплавленным алюминием. [c.42]

9ensp;9ensp;9ensp;Алюминий при высоких температурах покрывается очень тонкой, обладающей хорошими защитными свойствами пленкой. устойчивой даже при температуре плавления алюминия. Однако сильное понижение механических свойств алюминия и его сплавов с повышением температуры не позволяют применять эти материалы при высоких температурах. [c.23]

9ensp;9ensp;9ensp;Несмотря на небольшую толщину (от 0,1 до 1 мкм), хроматные слои I можно использовать для межоперационной защиты алюминия и его i сплавов, включая сплавы с высоким содержанием магния. Они термостабильны до температуры плавления алюминия (670° С), хорошо деформируются и не отслаиваются при любой деформации. [c.261]

9ensp;9ensp;9ensp;Действительно, температуры плавления алюминия, золота, марганца, железа, хрома, платины равны соответственно 660°, 1 063°, 1 260°, 1 535°, 1 615°, 1 773,5°С температура же кипения хрома примерно 2 200°, меди 2 300°, а золота 2 600°С [c.69]

9ensp;9ensp;9ensp;При сварке алюминиевых сплавов образуются тугоплавкие окислы. Температура плавления алюминия 657 °С, а его окисла (А1. 0з) 2050 °С. В сварных соединениях возникают значительные внутренние напряжения вследствие большой усадки алюминия, а также различия коэффициентов линейного расширения структурных составляющих сплава. Несмотря на эти трудности при заварке трещин и установке заплат удается получить качественные сварные швы при использовании аргонодуговой сварки неплавя-щимся электродом, электродуговой сварки плавящимся электродом или сварки ацетилено-кислородным пламенем газовой горелки. [c.85]

9ensp;9ensp;9ensp;Алюминий является наиболее легким металлом из применяемых в химическом машиностроении. Его удельный вес равен 2,7. Алюминий обладает хорошей теплопроводностью и высокой пластичностью. Механическая прочность его невысока, порядка 100—120 Мн1м. а в деформированном состоянии она повышается до 250 Мн/м -. Температура плавления алюминия 658° С. [c.265]

9ensp;9ensp;9ensp;Для стальных и чугунных деталей ползучесть будет существенна при повышенных температурах (около 300 X). Для металлов, имеющих низкую температуру плавления (алюминий, дуралюминий), полимерных материалов (пластмассы) ползучесть заметна нри нормальной температуре. [c.220]

9ensp;9ensp;9ensp;Пример 1. Подсчитать теплосодержание 1 кг жидкого алюминия прн 800 С, если (см.табл. 12, стр. 457) а) скрытая теплота плавления алюминия / цл=3б1 кдж1кг б) удельная тепло -емкость жидкого алюминия с Ж1 дк =1, 9 кдж кг -град в) температура плавления алюминия 659°С г) истинная удельная теплоемкость твердого алюминия Ств =0,887 + 5,18 [c.102]

9ensp;9ensp;9ensp;Процесс, предложенный Д. Монтанья (патент США 3999980, 28 декабря 1916 г. Министерство внутренних дел США), предназначен для выделения алюминия из отходов производства. например шлаков, а также консервных банок и другой упаковки, без использования флюсов путем нагревания выше температуры плавления алюминия, но ниже 800 °С в атмосфере, инертной к расплавленному алюминию. После полного расплавления алюминия нагреваемые материалы аккуратно перемешиваются для агломерации расплавленного алюминия и осаждения его на дне сосуда. После этого алюминий удаляется, в печи остается инертный остаток. В каче-инертного газа обычно используют аргон. Схема такого процесса показана на [c.25]

9ensp;9ensp;9ensp;Алюминиевые противоэлектроды (содержание А1 от 99,99 до 99,999%) подходят для анализа не только алюминиевых сплавов. но и сталей [6]. Изоляционное кольцо из оксида алюминия. образующееся на поверхности пробы вокруг места обыскривания, содействует стабильности процесса обыскривания. Одно из преимуществ использования таких противоэлектродов состоит в их малой стоимости. Хотя чистый алюминий с трудом поддается механической обработке. из него все же можно приготовить противоэлектрод осторожным вытачиванием на токарном станке с помощью подходящих резцов (например, ЕРА199,99 Ы6РЗ,5). В случае тонких стержней (диаметром 3,0—3,5 мм) электроды проще изготовить путем заточки концов на токарном или заточном станке. Недостатком применения алюминиевых противоэлектродов является появление в некоторых областях в общем-то простого спектра широких полос оксидов, а при дуговом возбуждении — также низкая температура плавления алюминия. [c.91]

9ensp;9ensp;9ensp;Для повышения коррозионной стойкости (а также из эстетических соображений) большой интерес представляют эмалевьге слои на алюминии. В последние годы достигнуты успехи в технике этого способа облагораживания поверхности. Существовавшие ранее значительные трудности были связаны с низкой температурой плавления алюминия и особенно некоторьи его сплавов, что вызывало необходимость обжига эмали при низких температурах [46]. [c.517]

9ensp;9ensp;9ensp;Пример 1. Подсчитать теплосодержание I кг жидкого алюминия при температуре 800° С, если (см. приложение I, табл. 12) а) скрытая теплота плавления алюминия/-щг. = 86,6 Агкал/Агг б) удельная теплоемкость жидкого алюминия Сжндк. == 0,259 лгкал/кг в) температура плавления алюминия 658° С г) истинная удельная теплоемкость твердого алюминия Ств. =0,2180,48-10″ -i. [c.142]

9ensp;9ensp;9ensp;Электролизер, слул Смотреть страницы где упоминается термин Температура плавления алюминия. [c.141] 9ensp; [c.347] 9ensp; [c.36] 9ensp; [c.20] 9ensp; [c.374] 9ensp; [c.659] 9ensp; [c.182] 9ensp; [c.129] 9ensp; [c.35] 9ensp; [c.35] 9ensp; Перхлораты свойства, производство и применение (1963) — [ c.61. c.62 ]

Перхлораты Свойства, производство и применение (1963) — [ c.61. c.62 ]

Повышение эффективности контроля надежности (2003) — [ c.61. c.62 ]

Алюминий – легкий металл белого цвета с серебристым оттенком, мягкий (можно согнуть руками), хорошо обрабатывается, в то же время достаточно прочный. Является отличным проводником тепла и электричества. В чистом виде алюминий почти не используется, применение его практикуется в виде сплавов с медью, углеродом, оловом, титаном, марганцем и цинком. По электро- и теплопроводности алюминий уступает только серебру и меди. В то же время примеси ванадия, хрома и марганца снижают эти показатели.

Алюминий активно реагирует с кислотами и щелочами, образуя хлориды, сульфаты, алюминаты и прочие соединения. На воздухе металл моментально покрывается оксидной пленкой, которая защищает его от последующего окисления. Температура плавления алюминия находится в пределах 660,1 градусов, металл в расплавленном виде обладает хорошей жидкотекучестью. Для этого металла характерны высокая пластичность, морозостойкость, коррозионная стойкость при взаимодействии с дистиллированной и пресной водой.

Специалисты отмечают, что коррозионная стойкость зависит от чистоты алюминия — чем выше она, тем больше стойкость. Причиной коррозии могут стать поверхностные нарушения окисной пленки. Доказано, что температура плавления алюминия повышается по мере роста его чистоты. Обладая прекрасными литейными качествами, металл при кристаллизации дает большую усадку, этот показатель важен при изготовлении ответственного литья из этого металла.

Температура плавления алюминия может колебаться в зависимости от применяемого в качестве примеси материала. Лидерами производства алюминия в настоящее время в мире являются Россия, США, Канада, Австралия. Диапазон использования алюминия достаточно большой, наши предки алюминий в виде соединений (квасцы) применяли как вяжущее средство в медицине, для дубления кож, для продления срока хранения красок.

Достаточно низкая температура плавления алюминия позволяла расплавлять его в примитивных условиях.

В природе встречается оксид алюминия (корунд), он применяется как абразивный материал, а разновидности его — сапфир и рубин — относятся к категории драгоценных камней. Так как в чистом виде алюминий малопригоден для технического применения, чаще всего его применяют как сырье для изготовления различных сплавов. Спектр алюминиевых сплавов довольно обширный, он постоянно пополняется (с применением разных технологий).

В настоящее время из таких сплавов изготавливают пищевые баллоны, бидоны, кухонную посуду и различные предметы домашнего быта. Важными потребителями алюминиевых сплавов являются автомобильная, электротехническая, приборостроительная, химическая, оборонная, металлургическая промышленности. При какой температуре плавится алюминий, учитывается при изготовлении комплектующих частей для оборонной, космической и ядерной промышленностей.

Одним из самых распространенных цветных сплавов является дюралюминий, разработан он в прошлом веке немецким инженером А. Вильмом. Температура плавления дюралюминия составила примерно 650 градусов. Сущность его изобретения заключается в том, что сплав на основе алюминия после термической обработки приобретает большую прочность и твердость. Этим незамедлительно воспользовались специалисты и его пустили на нужды воздухоплавания. Новый сплав стал одним из главных конструкционных материалов в авиастроении.

В настоящее время под понятием дюралюминий подразумевается большой выбор алюминиевых сплавов, отличающихся высокой прочностью. Современные сплавы кроме меди содержат марганец, кремний, магний и т.д. по прочности они приблизились к низкоуглеродистой стали. Сегодня эти сплавы имеют широкое применение в авиационной промышленности, при изготовлении скоростных поездов и в ряде других случаев.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Температура плавления алюминия

Температура плавления алюминия зависит от его чистоты:

Температура плавления сверхчистого алюминия 99,996 % составляет 660,37 °С.
При содержании алюминия 99,5 % плавление начинается при 657 °С.
При содержании алюминия 99,0 % температура плавления составляет 643 °С.

Температура плавления алюминиевых сплавов

Температуры солидус и ликвидус алюминиевых сплавов

При плавлении сплава температура начала плавления называется температурой солидус (или точкой слоидус), а температура окончания плавления – температурой ликвидус (или точкой ликвидус). «Солидус» означает, понятно, твердый, а «ликвидус» — жидкий: при температуре солидуса весь сплав еще твердый. а при температуре ликвидуса – весь уже жидкий. При затвердевании этого сплава из жидкого состояния температура начала кристаллизации (затвердевания) будет та температурой ликвидус, а конца кристаллизации – та же температура солидус. При температуре сплава между его температурами солидуса и ликвидуса он находится в полужидком-полутвердом, кашеобразном состоянии.

Эвтектическая температура алюминиевых сплавов

Интервал температуры плавления алюминиевых сплавов

Источники:
Aluminum and Aluminum Alloys, AMS International, 1993.
Handbook of Aluminum: Vol. 1, ed. G. E. Totten, D. S. MacKenzie

Алюминий сегодня является одним из наиболее активно используемых металлов в мире. Его применяют во многих сферах промышленности. Алюминий также легко перерабатывается, так что продажа алюминиевого лома может стать весьма прибыльным делом. Для плавки алюминия вам понадобится специальная печь, способная нагревать материал до высокой температуры, необходимые инструменты, а также обязательное соблюдение правил безопасности на рабочем месте.

Шаги Править

Если вы заинтересованы в плавке алюминиевого лома, то вам нужно начать собирать предметы с высоким содержанием алюминия.

Алюминий – весьма распространенный в земной коре металл. Однако он всегда добывается с примесями. Чтобы получить чистый алюминий, эти примеси нужно удалить. Поэтому вам лучше всего расплавлять уже готовые изделия из алюминия, чем саму руду.
Алюминий чаще всего используется в автомобильной промышленности, для изготовления тары, а также в строительстве.
В автомобильной промышленности алюминий используется для изготовления кузовов, передних и задних осей, коробок передачи, поршней, и т.д.
Алюминий также используют для изготовления банок для напитков, фольги, и т.д.
В строительстве алюминий используется для изготовления проводов, кабелей, фольги, окон, экранов, дверей, навесов, дверных ручек, душевых кабинок, лестниц, компонентов солнечных батарей, и т.д.

Узнайте цену на алюминий, чтобы определить, окупятся ли ваши усилия на сбор и плавку алюминия.

Алюминий продают так же, как нефть, кукурузу или золото. Соответственно рыночная цена на него будет периодически расти или падать.

Вам нужно будет нагреть кусочки алюминия до его точки плавления, что равняется 660 градусам по Цельсию.

Нагрейте печь до температуры, превышающей температуру плавления алюминия.
Нарежьте куски алюминия на мелкие куски. Это нужно для того, чтобы более равномерно распределить температуру в печи и расплавить их полностью.
Положите кусочки алюминия в тигель и поддерживайте высокую температуру в печи до тех пор, пока не расплавится весь алюминий.
Возьмите щипцы, поднимите тигель и залейте расплавленный алюминий в подготовленные металлические формы. Это нужно сделать как можно быстрее, чтобы алюминий не застыл у вас в тигле.

studvesna73.ru

состав, структура, свойства, процесс плавления

Алюминий вошел в промышленное и бытовое применение относительно не так давно. На пересечении XIX – XX было освоено производство этого металла в промышленных масштабах. Все дело в том, что началось производство множества товаров, в которых алюминий широко применялся, например, при строительстве катеров, железнодорожных вагонов и пр. Кстати, именно тогда был показан широкой публике автомобиль с кузовом, выполненным из алюминия.

Анодированный алюминий

Состав и структура алюминия

Алюминий – это самый распространенный в земной коре металл. Его относят к легким металлам. Он обладает небольшой плотностью и массой. Кроме того, у него довольно низкая температура плавления. В то же время он обладает высокой пластичностью и показывает хорошие тепло- и электропроводные характеристики.

: Кристаллическая решетка алюминия

: Структура алюминия

Предел прочности чистого алюминия составляет всего 90 МПа. Но, если в расплав добавить некоторые вещества, например, медь и ряд других, то предел прочности резко вырастает до 700 МПа. Такого же результат можно достичь, применяя термическую обработку.

Алюминий, обладающий предельно высокой чистотой – 99,99% производят для использования в лабораторных целях. Для применения в промышленности применяют технически чистый алюминий. При получении алюминиевых сплавов применяют такие добавки, как – железо и кремний. Они не растворяются в расплаве алюминия, а из добавка снижает пластичность основного материала, но в то же время повышает его прочность.

Внешний вид простого вещества

Структура этого металла состоит из простейших ячеек, состоящих из четырех атомов. Такую структуру называют гранецентрической.

Проведенные расчеты показывают, что плотность чистого металла составляет 2,7 кг на метр кубический.

Свойства и характеристики

Алюминий – это металл с серебристо-белой поверхности. Как уже отмечалось, его плотность составляет 2,7 кг/м³. Температура составляет 660°C.

Его электропроводность равняется 65% от меди и ее сплавов. Алюминий и бо́льшая часть сплавов из него стойко воспринимает воздействие коррозии. Это связано с тем, что на его поверхности образуется оксидная пленка, которая и защищает основной материал от воздействия атмосферного воздуха.

В необработанном состоянии его прочность равна 60 МПа, но после добавления определенных добавок она вырастает до 700 МПа. Твердость в этом состоянии достигает 250 по НВ.

Алюминий хорошо обрабатывается давлением. Для удаления наклепа и восстановления пластичности после обработки алюминиевые детали подвергают отжигу, при этом температура должна лежать в пределах 350°C.

Температура плавления алюминия

Получение алюминиевого расплава, как и многих других материалов, происходит после того, как к исходному металлу подвели тепловую энергию. Она может быть подведена как непосредственно в него, так и снаружи.

Температура плавления алюминия напрямую зависит от уровня его чистоты:

1. Сверхчистый алюминий плавится при температуре 660, 3°C.
2. При количестве алюминия 99,5% температура плавления составляет 657°C.
3. При содержании этого металла в 99% расплав можно получить при 643°C.

: Алюминиевый расплав

: Процесс получения алюминия

Алюминиевый сплав может включать в свой состав различные вещества, в том числе и легирующие. Их наличие приводит к снижению температуры плавления. Например, при наличии большого количества кремния, температура может понизиться до 500°C. На самом деле понятие температуры плавления относят к чистым металлам. Сплавы не обладают какой-то постоянной температурой плавления. Этот процесс происходит в определенном диапазоне нагрева.

В материаловедении существует понятие – температура солидус и ликвидус.

Первая температура обозначает ту точку, в которой начинается плавление алюминия, а вторая, показывает, при какой температуре, сплав будет окончательно расплавлен. В промежутке между ними сплав будет находиться в кашеобразном состоянии.

Уменьшение температуры

Перед тем как приступать к плавке металла, можно выполнить определенные операции, которые позволят снизить температуру плавления. Например, иногда расплаву подвергают алюминиевый порошок. В порошкообразном состоянии металл начинает плавиться несколько быстрее. Но при такой обработке возникает реальная опасность того, что при взаимодействии с кислородом, который содержится в атмосфере алюминиевый порошок, начнет окисляться с большим выделением тепла и образования оксидов металла, этот процесс происходит при температуре 2300 градусов. Главное, в этот момент плавления не допустить контакта расплава и воды. Это приведет к взрыву.

Процесс плавления в домашних условиях

Относительно низкая температура плавления алюминия позволяет проводить эту операцию в домашних условия. Надо сразу отметить, что в качестве сырья в домашней мастерской использовать порошкообразную смесь слишком опасно. Поэтому в качестве сырья применяют или чушки, или нарезанную проволоку. Если к будущему изделию нет особых требований по качеству, то для плавления можно использовать все, что изготовленного из этого металла.

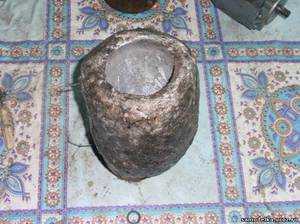

Плавка алюминия в самодельном горне

При этом не особо важно, будет сырье покрыто краской или нет. Когда происходит плавление алюминия, все посторонние вещества просто выгорят и будут удалены вместе со шлаком.

Для получения качественного результата плавки необходимо использовать материалы, которые называют флюсами. Они призваны решать задачу по связыванию и удалению из расплава посторонних примесей и загрязнений.

Средства защиты

Домашний мастер, решивший в домашних условиях выполнять плавление алюминия должен отдавать себе отчет в том, что это довольно опасный процесс. И поэтому без применения средств защиты не обойтись. В частности, должны быть использованы перчатки, фартук, очки. Дело в том, что температура расплава лежит в пределах 600 градусов. Поэтому имеет смысл использовать средства защиты, которые применяют сварщики.

Использование средств защиты при плавке алюминия

Кстати, при плавлении алюминия и использовании очищающих химикатов необходимо защищать органы дыхания от продуктов их сгорания.

Выбор формы для литья

При выборе формы для отливки алюминия домашний мастер должен понимать, а для какой цели он обрабатывает алюминий. Если будущая отливка будет предназначена для использования в качестве припоя, то использовать, какие-то специальные формы, нет необходимости. Для этого можно использовать металлический лист, на котором можно остудить расплавленный металл.

Но если возникает необходимость получения даже простой детали, то мастер должен определиться с типом формы для литья.

Форму можно изготовить из гипса. Для этого, гипс в жидком состоянии заливают в обработанную маслом форму. После того, как начнет застывать, в него устанавливают литейную модель. Для того, чтобы в форму можно было залить расплавленный металл необходимо сформировать литник. Для этого в форму устанавливают цилиндрическую деталь. Формы бывают разъемные и нет. Процесс изготовления разъемной формы усложняется тем, что модель будет находиться в двух полуформах. После застывания их разделяют, удаляют модель и соединяют снова. Форма готова к работе.

Кокиль для литья алюминия

Для получения качественных отливок целесообразно использовать металлические формы (кокили), но изготавливать их целесообразно только в заводских условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru
