Пескоструйная камера своими руками: чертежи, фото, видео

Пескоструйная камера – это полезное приспособление, позволяющее эффективно и с максимальной степенью безопасности при помощи абразивного материала очищать различные поверхности от загрязнений, удалять следы коррозии и старые покрытия.

Пескоструйная камера эжекторного типа

В качестве абразивного порошка, который распыляется в такой камере под большим давлением, может использоваться не только обычный кварцевый песок, но и ряд других материалов:

  • дробь, изготовленная из стали или чугуна;
  • стеклянные гранулы;
  • электрокорунд;
  • шлаковые материалы, получаемые после производства меди и никеля (купершлак и никельшлак).

Песок различных фракций

Выбор того или иного абразивного материала зависит не только от типа обрабатываемой поверхности, но и от того, что с нее требуется очищать.

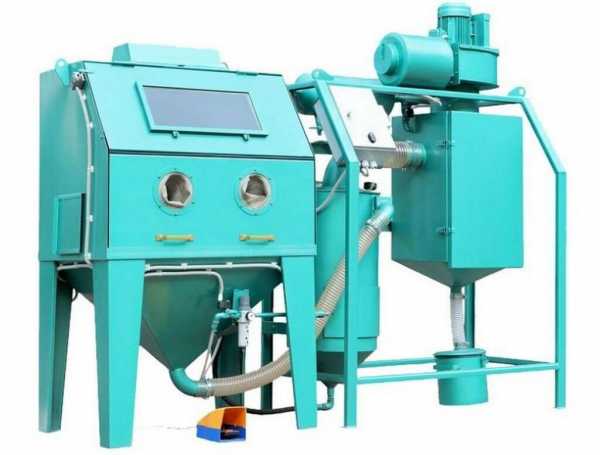

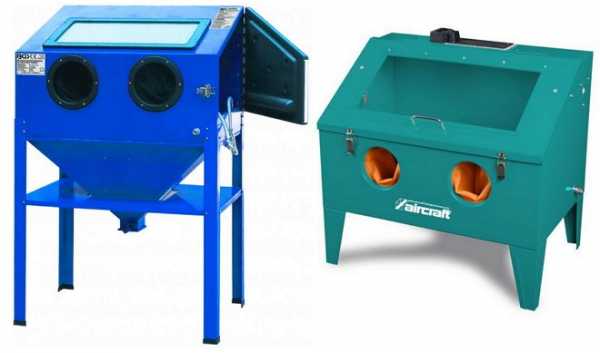

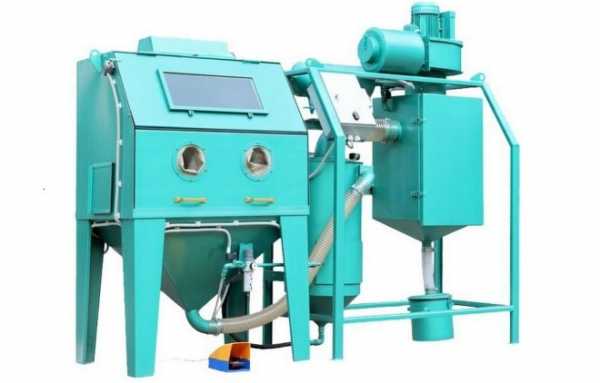

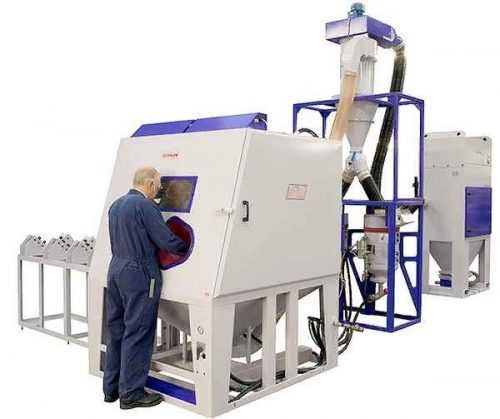

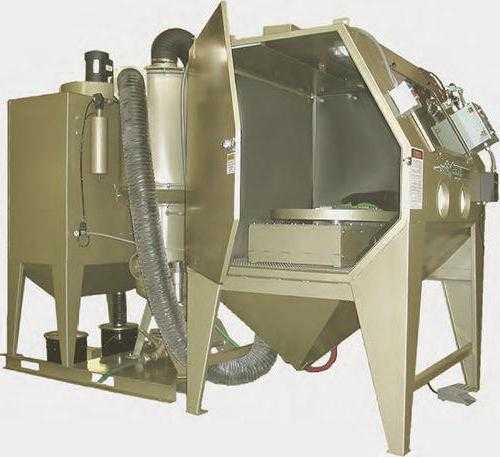

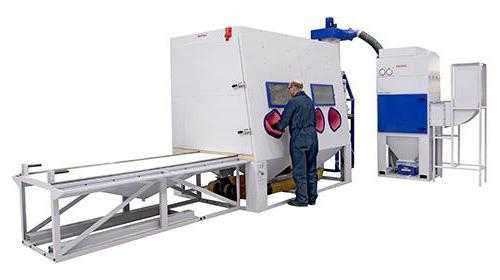

Пескоструйные камеры фабричного производства: как мы видим, ничего сверхсложного в их конструкции нет

Принцип работы

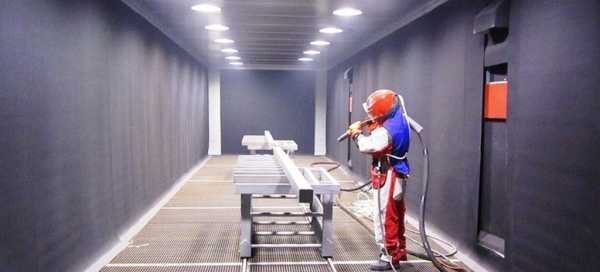

Пескоструйные камеры, которые называют обитаемыми в том случае, если процессом обработки управляет специалист, находящийся за их пределами, многие домашние мастера предпочитают делать своими руками, так как это несложно и выгодно. Преимущества этого подхода заключаются еще и в том, что самостоятельное изготовление такой камеры позволяет придать ей такие размеры и конфигурацию, которые оптимально подходят для обработки изделий определенного типа. В данном вопросе у изготавливающего пескоструйную камеру мастера практически нет ограничений: это может быть как небольшой ящик для обработки миниатюрных изделий, так и целый ангар, в который будут помещаться крупногабаритные металлоконструкции.

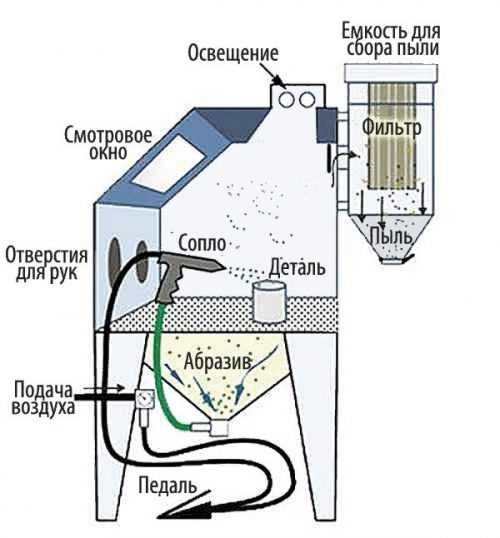

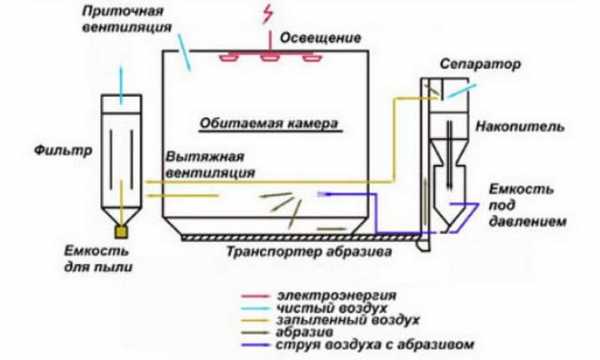

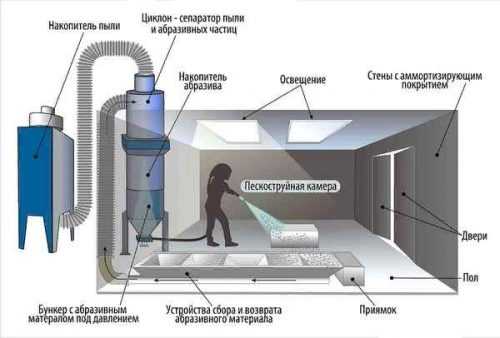

Принцип работы камеры для пескоструйной обработки

Даже учитывая тот факт, что и промышленные, и собранные своими руками камеры для пескоструйной обработки безопасны, при работе с ними следует использовать защитные средства, к которым традиционно относятся:

  • респиратор;
  • рабочие очки;
  • специальная закрытая одежда и обувь.

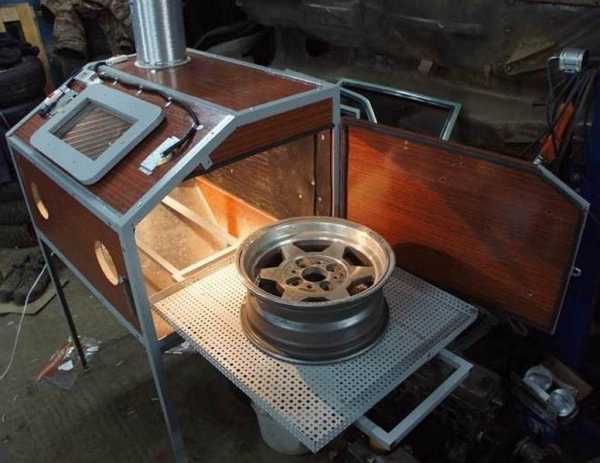

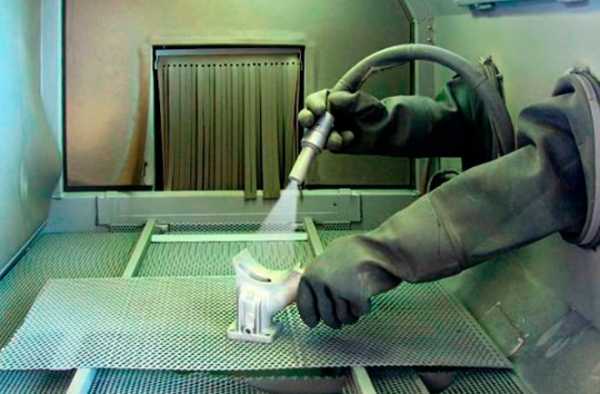

Обработка детали в пескоструйной камере

Камеры для пескоструйной обработки, если они изготовлены правильно, помимо универсальности предоставляют работающему с ними специалисту следующие преимущества.

  • Используя такие камеры, можно выполнять пескоструйную обработку изделий практически любого размера и конфигурации.
  • Весь процесс обработки, выполняемый при помощи специальной насадки, можно контролировать визуально, что обеспечивается специальным смотровым окном.

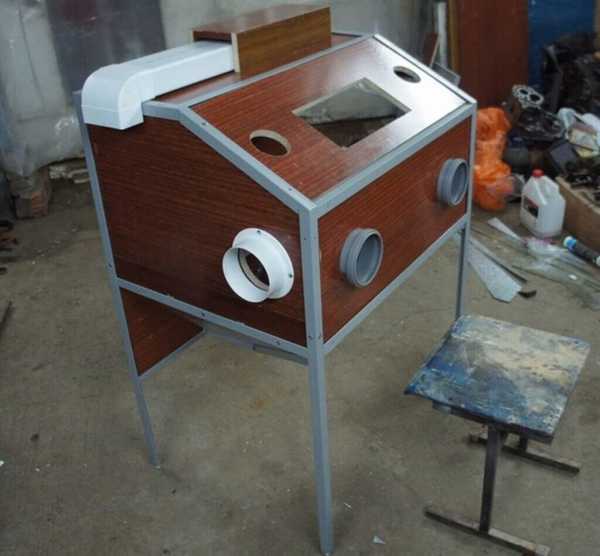

Большое смотровое окно обеспечит хороший обзор

Рекомендации по изготовлению пескоструйной камеры

Прежде чем приступать к изготовлению камеры для пескоструйной обработки своими руками, необходимо определиться с ее размерами и составить несложный чертеж, что позволит правильно подобрать и подготовить все необходимые материалы. Габариты камеры зависят не только от размеров изделий, которые вы планируете в ней обрабатывать, но и от площади места, предназначенного для ее установки.

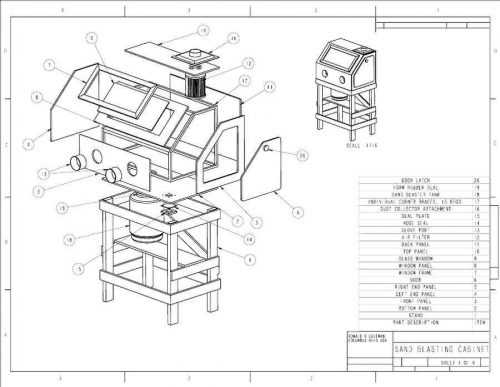

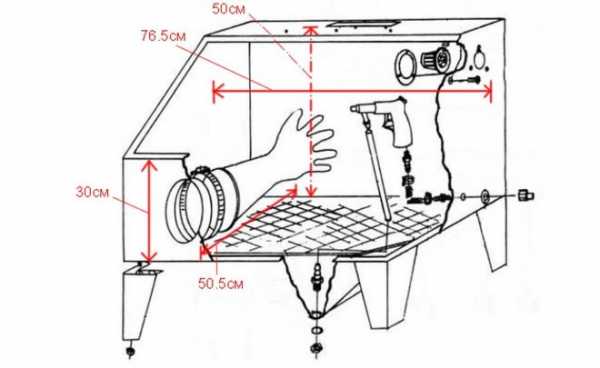

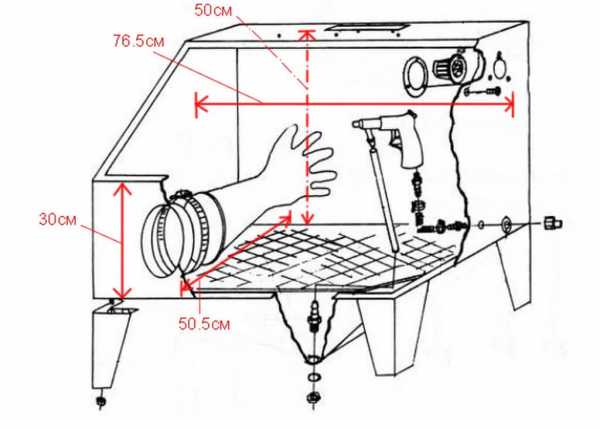

Основные размеры камеры для обработки деталей небольших габаритов

Частички песка, а также любого другого абразивного материала, двигающиеся в камере с большой скоростью, будут рикошетить от ее стенок, что не слишком хорошо отражается на качестве выполняемой обработки. Именно поэтому нежелательно делать внутренний размер такого устройства слишком большим (либо, если вам нужна большая камера, можно обшить ее внутренние стенки мягким материалом, например пластинами из технической резины).

Камера для пескоструйной обработки, используемая в домашних условиях, – это, по сути, обычный ящик, внутренние стенки которого обшиты металлическими листами. Такую камеру, если ее размеры позволяют, можно расположить в любом подсобном помещении или даже в гараже, сделав ее в стационарной или мобильной.

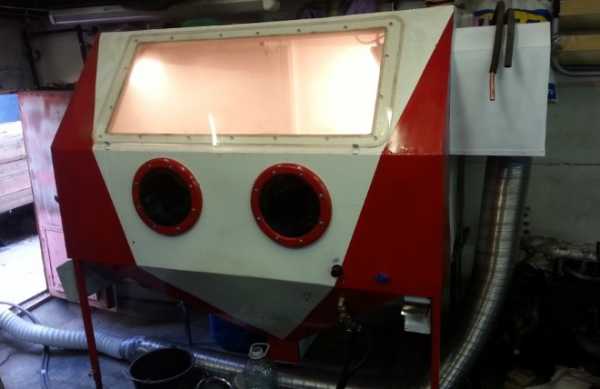

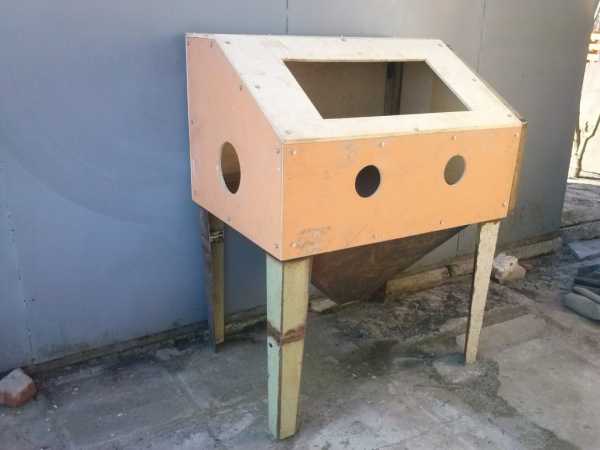

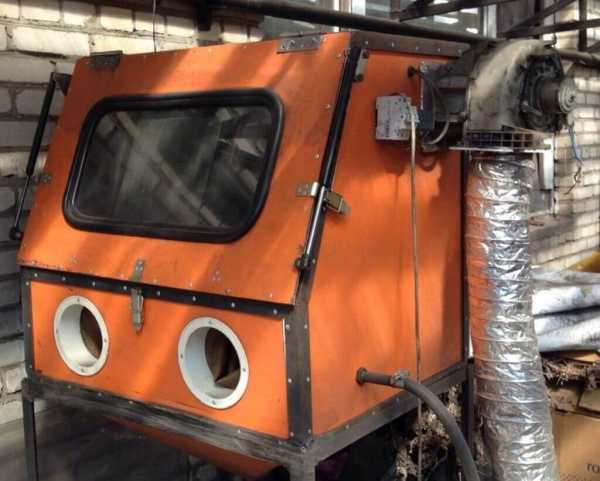

Вариант самодельной пескоструйной камеры с удобным выдвижным лотком. На фото ниже представлены этапы изготовления и сборки

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

  • емкость для абразивного материала, из которой он будет подаваться в зону обработки;
  • компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
  • сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
  • пистолет для управления соплом и удобства работы с ним;
  • кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
  • элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

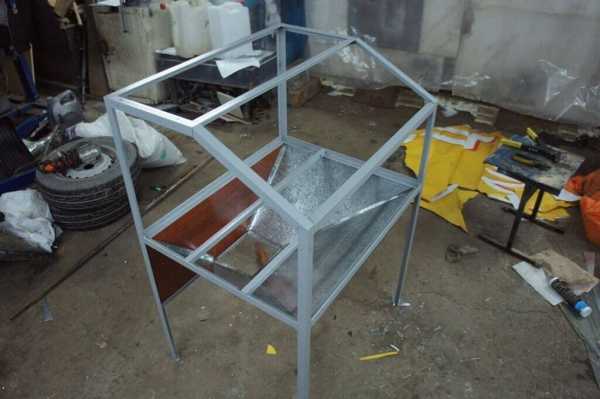

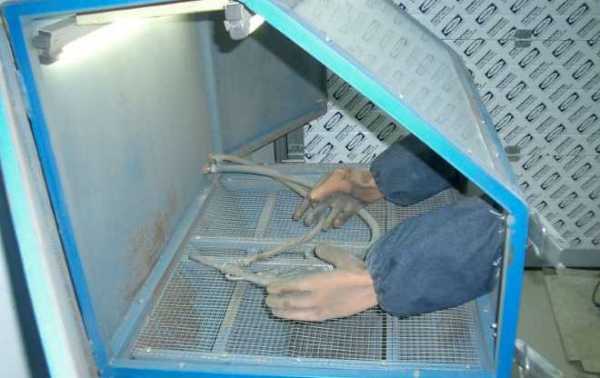

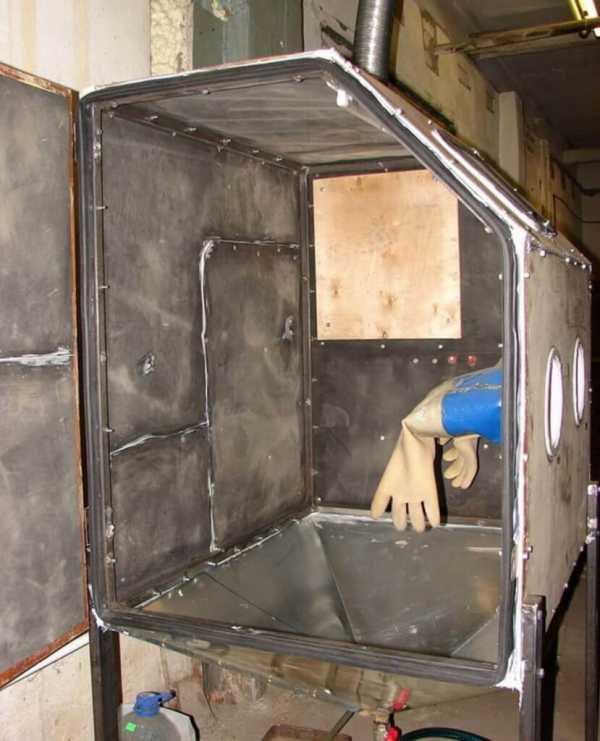

Внутреннее пространство камеры при открытой боковой дверце

Чтобы сделать пескоструйную камеру устойчивой, можно расположить ее на рабочем столе или изготовить для нее специальную подставку из металлического профиля. Для внутренних стенок пескоструйной камеры лучше использовать листовой металл, толщина которого не превышает 1 мм.

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

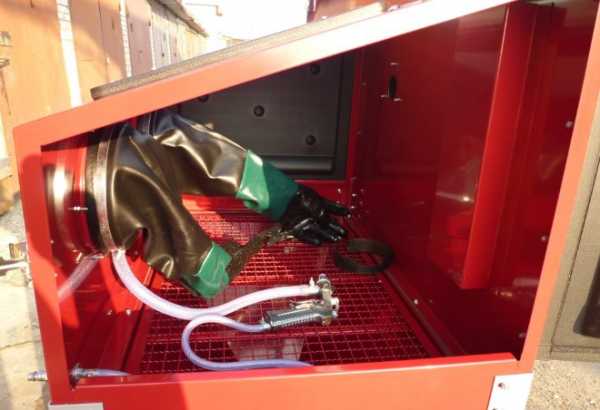

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

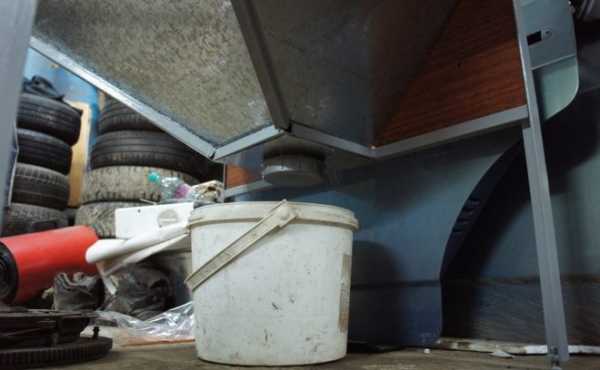

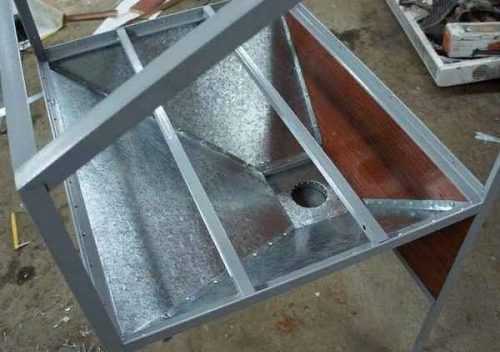

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Приступая к сборке камеры для пескоструйной обработки своими руками, следует учитывать, что обеспечить долговечность и высокую эффективность использования такой конструкции могут только качественные конструктивные элементы, а также строгое следование рекомендациям опытных специалистов и предварительно разработанному чертежу.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Пескоструйная камера

В век открытий и высоких технологий настоящим изобретением считается пескоструйная камера. С ее помощью можно очистить любую поверхность. Этот уникальный метод помогает бороться с такими насущными проблемами, как окалина, ржавчина, старая краска и прочее. Кроме того, этот вид обработки поверхности применяется при нанесении антикоррозийных материалов. Пескоструйная обработка идеально подойдет для поверхности камней, стекол, изделий из металла и даже зубов. Принцип действия довольно прост – сильный поток воздуха распыляет абразивный порошок или песок, очищая поврежденные участки от всевозможных налетов. Существует также гидроабразивная обработка, в основе которой лежит использование воды или другой жидкости.

Пескоструйная камера TL28589

Пескоструйная обработка – технология очистки поверхностей абразивом

Применение пескоструйной обработки поверхностей уже долгое время пользуется популярностью и не теряет своей актуальности. При глубокой очистке металлоконструкций или фасадов исчезают масляные пятна, ржавчина, пригар, плесень, копоть и окалины. Такая технология позволяет удалить всё лишнее с поверхности и подготовить ее к дальнейшей обработке. Оборудование также применяется для полного обезжиривания заданного участка.

Технология очистки заключается в использовании сжатого воздуха, соединенного с абразивными частицами. С помощью специального оборудования происходит подача воздуха под высоким давлением, воздействующего на поверхность и удаляющего с нее ненужные частицы. При низком давлении и щадящих видах абразива можно мягко очистить современные композиционные материалы, требующие бережного обращения, например, поверхность самолета, автомобиля, лодки, вертолета и прочие.

Технология очистки постоянно усовершенствуется, и производители выпускают новые абразивы для различных поверхностей.

Принцип работы

Перед применением абразивной очистки поверхности нужно сначала разобраться, как же работает это оборудование. Принцип действия пескоструек заключается в следующем:

  • Для начала поверхность очищается путем удаления слоев грязи и налета сухой абразивной смесью, которая поступает под высоким давлением с применением специального оборудования.
  • Необходимо серьезно отнестись к выбору материала, с помощью которого будет производиться процедура, так как на результат влияет размер отверстия приспособления, показатели влажности и прочие факторы.
Качественно оборудованная камера
  • При подаче воздуха в агрегате происходит его соединение с абразивными массами.
  • Далее, под высоким давлением происходит подача соединения на желаемую поверхность из «пистолета» аппарата.
  • Мастер должен быть готов к тому, что при работе с пескоструйным аппаратом происходит деформация насадки для абразивной очистки.

После завершения процедуры поверхность очищается с помощью подачи воздуха.

Особенности пескоструйки

Главной особенностью пескоструйки является широкий диапазон задач, где она может применяться. На сегодняшний день с помощью аппарата можно очистить практически любую поверхность, правильно подобрав абразив и способ воздействия. Кроме того, после обработки материала, срок его эксплуатации автоматически продлевается до шести раз. Это позволяется экономить на ремонте – как текущем, так и капитальном.

Пескоструйный способ очистки позволяет обезжирить поверхность для дальнейшей обработки, очистить стекло с целью декорирования, создать шероховатость, таким образом, «состарив» материал. Преимуществом этого метода обработки является высокая скорость, сохранение длительного эффекта, бережное воздействие и быстрое достижение результата.

Сборка своими руками

Покупка пескоструйной камеры удовольствие не из дешевых. К счастью, сегодня любой человек сможет самостоятельно изготовить такое оборудование, сэкономив значительное количество средств. Разработать техническое задание можно самостоятельно, но и приобрести его не составит труда. После этого создаются чертежи, с помощью которых можно будет увидеть функциональные возможности камеры. Необходимо учесть размер камеры, предусмотреть место, где она будет установлена.

Пескоструйная камера своими руками

Для любого мастера будет настоящей гордостью сделанная пескоструйная камера своими руками. Чертежи также можно приобрести либо самостоятельно разработать, что более приветствуется, так как учитываются все нюансы и факторы. К основным моментам, на которые следует обратить внимание, являются отверстия, с их помощью будет производиться манипуляция с пескоструйным «пистолетом», а также техническая резина – ею рекомендуется обшить корпус. Внутри устанавливается решетчатый настил и патрубок, который будет собирать отработанную смесь.

Камера для пескоструйной обработки собирается из следующих элементов:

  • Регулировочного шарового крана. Он необходим для управления расходом песчано-воздушных смесей.
  • Пескоструйного «пистолета».
  • Крепежа со специальными уплотнительными элементами.
  • Сопло – специальная насадка в виде конуса, находящаяся на конце трубки. Именно оно регулирует выходящие абразивы. Возможно, проще будет купить уже готовую деталь, чем изготовлять ее самостоятельно.

Соединив все элементы воедино, мастер получит отличную пескоструйную камеру, идеально подходящую для его помещения.

Рекомендации по изготовлению пескоструйной камеры

Перед изготовлением пескоструйной камеры, следует определиться с областью ее применения. Например, для аппарата, который в будущем будет декорировать стекла и зеркала, рекомендуется пескоструйная камера. Для оборудования, предназначенного для очистки поверхностей под окрашивание или грунтовку – аппарат открытого типа и желательно отдельное помещение. Следует учесть масштабы производства, ресурсы, которые будут закладываться внутрь, качество используемых материалов, мощность установки и ее размеры.

Вариант самодельной пескоструйной камеры

Основным элементом этой установки является сопло. Его рекомендуется приобрести. Исходя из размеров элемента, начинают точить корпус самого «пистолета». Далее, присоединяют рукоятку, штуцеры. Это наиболее легкий вариант, которому уделяют несколько часов для полноценной сборки. Одной из главных рекомендаций будет приобретение компрессора, который будет подводить к «пистолету» сжатый воздух. Что касается абразива, то в бутылку насыпается песок и процесс можно запускать. Вентиляция в пескоструйной камере необязательно должна быть, как правило, ее устанавливают в дробеструйные камеры для обеспечения видимости. При желании систему вентиляции можно подсоединить через короб – так называемый вытяжной канал.

Техника безопасности

Как ни крути, но абразивная обработка – это риск для здоровья человека. Мастер, вдыхает пыль, частицы материала, засыпанного внутрь. Поэтому главными мерами безопасности остается защита глаз, кожи, органов слуха и дыхания. При работе с пескоструйкой частицы имеют скорость 650 км в час. В результате неправильного использования работник может получить серьезные телесные повреждения.

Процесс очистки поверхности сам по себе очень шумный и грязный. Поэтому необходимо следить за тем, чтобы мастер имел специальный костюм и обувь для работы, надевал рукавицы, сделанные из кожи, а также не снимал пескоструйный шлем, в который подается очищенный воздух. Обязательно применение средств, защищающих органы дыхания.

Выбор покупаемого аппарата

Для выбора качественного аппарата следует обратить внимание на следующие критерии:

  • Обязательно должна присутствовать система сепарации отходов.
  • Приветствуется наличие вентиляционной установки.

  • Должен быть «циклон», собирающий мельчайшие фракции абразива.
  • Чем лучше материал, из которого сделаны облицовочные стены, тем качественнее очистка.
  • В хорошем аппарате должен быть узел автоматической очистки трубопроводов.
  • Дополнительные возможности приветствуются, к ним относятся рельсовый путь, тележка и прочее.
  • В базовом комплекте камеры должны быть специальные перчатки, защитный шлем, маска, комбинезон и обувь.

Пескоструйная обработка – одно из лучших достижений человечества. Этот метод позволяет не только использовать аппарат для подготовки к дальнейшим работам, но и применять его с целью декорирования, очистки и продления срока эксплуатации любой поверхности.

Originally posted 2018-03-28 14:08:31.

mensdrive.ru

Пескоструйная камера своими руками: виды, устройство, изготовление

Если возникла потребность в очистке различных изделий от старой краски и ржавчины и в связи с этим появилось желание изготовить своими руками пескоструйную камеру для домашней мастерской, то прежде всего необходимо вникнуть в особенности работы такого оборудования. Ведь абразивоструйная обработка имеет несколько принципиально различных разновидностей, а используемое в этой технологии оборудование — широкий диапазон характеристик и размеров: от ручных пистолетов, работающих с объемными объектами на открытом воздухе, до герметичных камер размером с письменный стол, которые можно разместить в гараже или дачной пристройке.

Этот метод зачистки поверхностей подходит для удаления с бетона наплывов, потеков и других неровностей. С помощью пескоструйных аппаратов снимают старую краску с кузовных деталей автомобилей и колесных дисков, а также придают необходимую шероховатость металлу перед покраской и нанесением полимерных покрытий. Еще одна область их применения — матирование стекла и полированных поверхностей, в том числе и по фигурным шаблонам для создания различных узоров и рисунков. При пескоструйной обработке применяют различные виды абразивных порошков, причем кварцевый песок, давший название этой технологии, в промышленном производстве уже давно запрещен по причине несоответствия современным санитарно-гигиеническим нормам.

Виды пескоструйных камер

Существуют два вида пескоструйных камер: обитаемые и необитаемые. В первом случае это большие герметичные помещения, в которых оператор вручную обрабатывает заготовку (см. рис. ниже). Стены в них покрыты мягким амортизирующим материалом, который гасит рикошет абразивных частиц.

Деталь обрабатывается воздушно-абразивной смесью, которая вместе с отработкой осыпается на решетчатый пол пескоструйной камеры. Через него абразив, пыль и частицы срезанного материала попадают в устройство сбора и возврата, которое подает эту смесь в циклон-сепаратор, где она разделяется на абразивные частицы и пылевидные отходы (разрушенные элементы рабочей смеси и удаленный с поверхности материал). Первые подаются вниз, в бункер для повторного использования, а вторые — в накопитель пыли, расположенный за пределами пескоструйной камеры.

Необитаемые пескоструйные камеры — это, как правило, небольшие прямоугольные шкафы, в которых оператор, просунув руки через отверстие в передней стенке, обрабатывает деталь, не вступая в соприкосновение с воздушно-абразивной средой.

Они предназначены для обработки небольших изделий, и именно этот тип пескоструйных камер обычно изготавливают народные умельцы. В таких установках отсутствует циклон-сепаратор, бункер для накопления отработанной смеси расположен прямо под решетчатым полом камеры, а удаление пыли происходит с помощью вытяжки, которая с учетом небольшого объема работает достаточно эффективно.

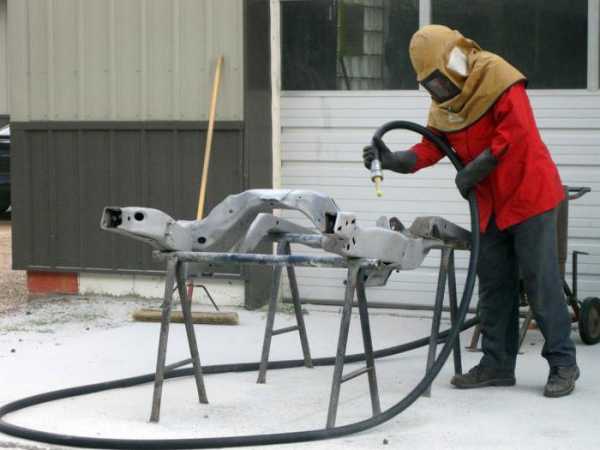

Еще один вид пескоструйной обработки — очистка поверхностей на открытом воздухе. В этом случае абразивный материал является расходным, т. к. он рассеивается по всей площади в зоне работ и обеспечить его рециркуляцию практически невозможно. Разновидностью обитаемой обработки является работа в закрытых сосудах и трубах большого диаметра.

Устройство и принцип работы камеры для пескоструя

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки.

Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

На что обратить внимание при покупке камеры

При выборе и разработке собственной пескоструйной камеры в первую очередь необходимо проверить соответствие диаметров и длины ее шлангов производительности компрессора. Другие важные факторы, на которые следует обратить внимание:

  1. Осушитель воздуха. Влага в воздушно-абразивном потоке делает его неравномерным, т. к. в этом случае частицы порошка склеиваются в крупные фракции разного размера.
  2. Емкость резервуара для рабочего порошка. В открытых системах должна обеспечиваться длительность работы не менее 30–40 минут.
  3. Уклон резервуара. Должен быть не более 40º, иначе порошок будет плохо ссыпаться в дозатор.
  4. Калиброванное сито на загрузочной воронке. Помогает очистке от различных включений и крупных частиц. Особенно полезно при повторной загрузке абразива после его использования.
  5. Защитная сеточка перед смотровым стеклом камеры. С хорошим освещением совершенно не мешает работе, при этом предохраняя стекло от быстрого матирования.
  6. Удобство загрузки. Дверка должна обеспечивать доступ ко всему внутреннему объему шкафа.
  7. Наличие достаточно мощной вытяжки и объемного резервуара для пыли.

Сопла напорных пескоструйных аппаратов обеспечивают большую производительность и удобство в работе, из-за того что подача воздушно-абразивной смеси в них выполняется по одному шлангу. Однако для таких аппаратов требуются компрессоры с высокой скоростью расхода воздуха.

Как сделать камеру своими руками

Сделать пескоструйную камеру несложно, т. к. по своей конструкции это, пожалуй, самое простое из всех самодельных устройств для домашних мастерских. В Интернете (особенно зарубежном) можно найти чертежи таких установок, которые ничем не уступают заводским (см. рис. ниже), но большинство мастеров делают их по своим эскизам, исходя из собственных предпочтений, а также наличия подходящих материалов и комплектующих.

Основные элементы установки

Самодельные пескоструйные камеры по своей конструкции практически повторяют фабричные, т. к., наверное, невозможно как-то улучшить или даже просто изменить этот простой и отлаженный процесс.

Основные компоненты такой установки:

  • опорная конструкция для установки камеры;
  • корпус со смотровым окном, загрузочной дверкой и призматическим бункером, куда ссыпается отработанный абразив;
  • стекло для окна;
  • сетка для пола камеры;
  • вытяжка;
  • компрессор;
  • рабочий пистолет;
  • фитинги, вентили и шланги.

Корпус пескоструйной камеры обычно изготавливают из листового проката, хотя многие домашние используют для этого ДСП или фанеру, а также комбинируют древесину и металлические конструкции.

Построение рабочей зоны

Размер рабочей зоны у всех пескоструйных камер необитаемого типа примерно одинаков, т. к. определяется эргономикой работы оператора. Глубина шкафа должна обеспечивать доступ к детали с любой стороны, т. е. быть в пределах размеров вытянутой руки с пескоструйным пистолетом. А высота ограничена уровнем обзорного окна, которое должно находиться напротив лица оператора. Загрузка детали в зону обработки производится через запираемые дверцы, расположенные на боковой или задней поверхности камеры.

Изготовление днища

Конструктивно днище камеры является, пожалуй, самым сложным элементом всей установки. По своей форме это традиционный призматический бункер для сыпучих материалов, в нижней части которого находится выходной вентиль. Чтобы правильно раскроить листовой металл и сварить такую конструкцию, требуются определенные навыки, поэтому многие используют уголковый каркас, на который разными способами крепят боковины из различного листового материала.

Конструкция вытяжки

По санитарным нормам вытяжка является обязательным компонентом любой пескоструйной камеры. Кроме того, она удаляет пыль и обеспечивает приемлемую видимость в зоне обработки. Вытяжка должна обеспечивать высокую производительность, а двигатели иметь пылезащитное исполнение. Сделать такое устройство из доступных компонентов б/у бытовой техники непросто. Вероятно, поэтому многие домашние мастера пользуются самодельными пескоструйными камерами без вытяжек. В видеоролике ниже можно посмотреть на удачный пример такого устройства с двумя крыльчатками.

В статьях и видеороликах авторы самодельных пескоструек практически не уделяют внимания расходу покупных абразивных материалов, т. к. чаще всего используют обычный кварцевый песок. А во сколько обходится полная заправка пескоструйной камеры, например, купершлаком или никельшлаком? И сколько полных циклов такие порошки сохраняют свою работоспособность? Если вы что-нибудь знаете об этом — поделитесь, пожалуйста, информацией в комментариях.

wikimetall.ru

Подробно об обитаемой камере пескоструйной очистки

Современная обитаемая пескоструйная камера – это помещение любого объема, выбираемого в зависимости от размеров обрабатываемых объектов. Внутри камер обитаемый пескоструй оснащается шумопоглащающими поверхностями и абразивоустойчивыми стенами и покрытием. Сам пескоструйный аппарат преимущественно выносится за пределы камеры, в которой размещается лишь его сопло.

Возможность создавать обитаемые камеры абсолютно любых размеров – от маленьких помещений для одного оператора, до целых цехов, в которых может одновременно выполнять абразивную обработку несколько пескоструйщиков. Такая вариативность позволяет достигать высокой эффективности и скорости обработки поверхностей.

Что вы узнаете из этой статьи:

  1. 6 преимуществ обитаемой пескоструной камеры
  2. Недостатки обитаемой камеры пескоструйной обработки

1 6 преимуществ обитаемых пескоструйных камер

Благодаря большому выбору размерных показателей обитаемой камеры можно выделить следующие ее преимущества:

  1. Возможность пескоструйной обработки поверхностей, деталей и конструкций практически любых размеров;
  2. Личный контроль оператора процесса очистки объекта, возможность своевременно усиливать или ослаблять обработку отдельных частей конструкции;
  3. Возможность удобного расположения очищаемой детали внутри большого помещения обитаемой камеры, установки подпорок и других вспомогательных крепежей;
  4. Обработка нестандартных деталей и конструкций;
  5. Отсутствие загрязнения окружающей среды и опасности повреждения пескоструйного аппарата;
  6. Возможность групповой обработки больших поверхностей одновременно.

Преимущества обитаемых камер очевидны – они являются универсальным оборудованием по пескоструйной обработке деталей в условиях оборудованных помещений. Больше информации о принципе работы обитаемой пескоструйной камере читайте ЗДЕСЬ

2 Главный недостаток обитаемых пескоструев

Однако существуют и недостатки, способные призвать задуматься о дополнительных способах выполнения пескоструйной обработки поверхностей. Здесь, конечно, можно отметить и невозможность очищения фасадов, и неудобство очищения мелких деталей высокоточных приборов – для этого лучше использовать стационарные камеры струйной очистки.

Но главным отрицательным фактором все-таки является небезопасность для оператора нахождения в обитаемой камере. В связи с тем, что абразив подается под большим напором, неподготовленный работник, при неумении управлять соплом, может не только некачественно очистить поверхность, но и нанести вред своему здоровью. Более того, даже при правильном удержании рукава, абразив все равно с высокой скоростью рикошетит от очищаемого объекта в разные стороны и может нанести значительные повреждения оператору.

Поэтому к работе в обитаемой камере допускаются только специально подготовленные работники, прошедшие подробный инструктаж перед началом очистки. Кроме того, пескоструйщик в обязательном порядке должен быть оснащен средствами индивидуальной защиты:

  • Защитный комбинезон, а в особых случаях – скафандр для пескоструйных работ;
  • Шлем или маска из прочных материалов, способная обезопасить голову оператора;
  • Специальное устройство, подающее очищенный от пыли и абразива воздух непосредственно в шлем;
  • Специальные рукавицы и обувь.

Только при соблюдении техники безопасности и наличии защитного обмундирования и устройств оператор-пескоструйщик будет находиться полностью в безопасности и сможет качественно выполнять порученные задачи по очистке поверхностей.

Таким образом, обитаемые камеры, как и любое другое оборудование, обладает перечнем положительных и отрицательных свойств. Однако при соблюдении существующих норм и требований, можно свести к минимуму отрицательное воздействие сложного абразивоструйного оборудования на здоровье человека.

Для получения дополнительных сведений о поставляемых обитаемых камерах пескоструйной очистки, а также о защитном обмундировании операторов, свяжитесь с нашими менеджерами по телефону 8-800-555-95-28 (звонок по России бесплатный), электронной почте [email protected] или через онлайн-консультант. Наши профессионально подготовленные сотрудники постараются максимально проконсультировать Вас, а также оказать помощь в подборе оборудования и инструментов.

Рекомендуем ознакомиться:

novatecs.ru

Самодельная пескоструйная камера - устройство и план разработки

Для того, чтобы сконструировать и сделать пескоструйную камеру своими руками, Вам, прежде всего, необходимо:

  1. Знать конструкцию пескоструйной камеры
  2. Понимать принцип её работы
  3. Определиться, для чего вы будете использовать данную камеру, какие детали очищать, в каком количестве, какого размера, от каких загрязнений и покрытий будет производится очистка поверхности, какая текстура должна быть у поверхности после обработки, каким абразивом Вы будете чистить.

Это основополагающие вопросы, на которые надо знать ответы, прежде чем приступить к постройке самодельной пескоструйной камеры.

Конструкция и принцип работы самодельной камеры для пескоструя

Пескоструйная камера состоит из:

  • Рабочей зоны
  • Конусного днища
  • Вытяжки для удаления пыли
  • Пескоструйного аппарата
  • Общего корпуса кабины

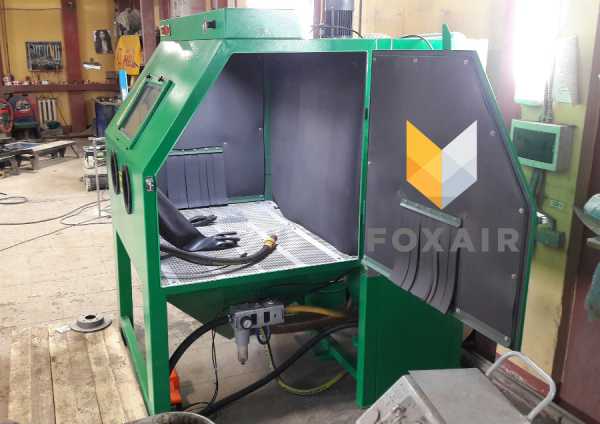

Рабочая зона

Рабочая зона представляет из себя внутреннюю, закрытую во время работы, часть камеры, в которой находится обрабатываемая деталь. На полу должна быть сетчатая или решетчатая поверхность, для того, чтобы отработанный абразив мог свободно проваливаться сквозь дно камеры, а не скапливаться горами.

Обязательно наличие смотрового окна, через которое происходит наблюдение и контроль процесса очистки.

Наверху – хорошее и яркое освещение, исключающее темные зоны. Лампы должны быть закрыты, чтобы частицы пыли и абразива не могли попасть на саму лампу и электрические контакты.

Внутри рабочей зоны находятся пескоструйные перчатки, чаще всего закрепляемые хомутом на фланце, пескоструйный рукав, заканчивающийся пескоструйным соплом (в случае напорной камеры) или пескоструйным пистолетом (в случае эжекторной камеры).

Конусное днище

Конусное днище должно быть достаточно большое, чтобы весь отработанный абразив из бункера (пескобака/пескоструйного аппарата) собирался и помещался в него. В случае, если будет ручной сбор абразива из конусного днища, то необходимо обеспечить легкий доступ к абразиву, например, поставив под днище ведро. В случае автоматического сбора абразива (рекуперации абразива), стенки конусного дна должны быть достаточно покатые, чтобы абразив не задерживаясь скатывался вниз.

Вытяжка

Вытяжка для удаления пыли необходима, так как часть абразива в процессе работы при ударе об обрабатываемую поверхность разрушается и превращается в пыль. Это особенно актуально при использовании песка. Мы рекомендуем использовать электрический двигатель мощностью от 0.3 до 0.75 кВт и улитку или винт с лопастями, которые будут создавать должное разряжение для высасывания пыли из рабочей зоны пескоструйной камеры. При грамотном подходе, использовании правильно подобранной вытяжки и герметичности конструкции всей системы, можно сделать автоматическую рекуперацию (сбор и повторное использование) абразива.

Пескоструйный аппарат

Пескоструйный аппарат является основой всей конструкции, именно он отвечает за качество и скорость очистки поверхности. Пескоструйные аппараты бывают двух видов – эжекторные (многие по ошибке называют их инжекторными) и напорные.

Эжекторные аппараты – самые распространенные. Принцип их работы крайне прост: сжатый воздух подается в пескоструйный пистолет отдельно от абразива, а абразив подается либо самотеком из некого резервуара на самом пистолете, либо по отдельному шлангу. При этом разгон частиц абразива не так велик как у пескоструйных аппаратов напорного типа. Данный вид пескоструя обычно используется для деликатных видов работ, таких как матирование стекла или удаление легких загрязнений с поверхностей. Это не значит, что такой тип пескостуря не справится, например, с очисткой автомобильного диска от краски. Он справится, но очень медленно. Для сравнения, на очистку одного диска у эжекторного пескоструя уходит 2-4 часа, а у напорного – 20-30 минут.

Напорные аппараты имеют отличный от эжекторных принцип формирования абразивно-воздушной смеси. В напорных аппаратах магистраль сжатого воздуха разделяется на две: одна идет непосредственно в сам резервуар, где содержится абразив, а вторая соединяется с аппаратом на выходе, где находится специальный затвор, который регулирует подачу дроби. Дробь под давлением выдавливается через специальный затвор и смешивается с потоком сжатого воздуха из обходной магистрали. За счет этого достигается больший разгон частиц абразива, соответственно быстрее и ,главное, гораздо интенсивнее происходит очистка поверхности.

Общий корпус

Общий корпус кабины соединяет все навесные детали, электрику, пневмоуправление и прочее. Он должен быть максимально удобным для использования. Отверстия для рук в корпусе кабины не должны располагаться  слишком низко или высоко, расстояние между отверстиями должно быть на ширине ваших плеч. Отверстия для рук не должны быть узкими. Проверено - удобный диаметр прорезей от 16 до 20 мм, так как под этот диаметр выпускаются специализированные камерные перчатки. Делая прорези для рук, Вы не должны забывать, что необходимо будет использовать камерные перчатки, которые будут защищать руки от рикошета абразива, и эти перчатки надо будет как-то крепить. Мы рекомендуем сделать фланцы, на которые можно будет надевать перчатки, прижимая их обычным хомутом. В верхней части (чаще всего) должна располагаться воздушная заслонка, через которую в кабину из помещения будет поступать воздух без пыли.

Освещение

Старайтесь разместить освещение так, чтобы избежать образования темных зон. Обязательно закройте лампу, лучше пластиковым кожухом. Это позволит избежать попадания рикошетящего абразива в лампу и защитит электронные контакты от попадания пыли и абразива. Чтобы максимально сохранить прозрачность лампы, подложите сетку с максимально мелкой ячейкой снаружи пластового кожуха лампы. Также этот способ существенно продлит срок службы смотрового окна, при этом не мешая обзору.

Принцип работы самодельной камеры для пескоструйной обработки

Принцип работы довольно прост: сжатый воздух из воздушного компрессора смешивается с абразивом, через пистолет или специальное сопло подается на поверхность, благодаря чему происходит интенсивная очистка поверхности от различных типов загрязнений: ржавчины, окалины, краски и пр. Отработанный абразив с элементами загрязнений (отбитая краска, окалина и пр.) проваливаются сквозь решетчатый пол. Далее, если у вас простая камера без автоматической рекуперации, то необходимо достать и просеять использованный абразив, отделить мусор, и повторно его засыпать в бункер. Во время работы образовавшаяся пыль будет удаляться с помощью вентиляции.

Как выбрать нужный тип конструкции пескоструйной камеры?

Последняя вещь, которая поможет вам определиться с тем, какая камера вам нужна – понимание того, что будет обрабатываться в вашей кабине. Если вы планируете чистить автомобильные диски – вам нужна только напорная камера, в противном случае очистка будет очень-очень медленной. Если вы планируете изредка производить бытовую очистку деталей – вам вполне подойдет эжекторная камера. Если у вас большой объем работы – вам потребуется напорная камера, еще и с автоматической рекуперацией абразива.

Полезный совет

Если Вы планируете использовать пескоструйную камеру как хобби – вы можете собрать её сами. В случае, если Вам требуется выполнять большой и постоянный объем работ – лучше купить уже полностью готовую пескоструйную камеру, над конструкцией которой работали профессиональные инженеры.

foxair.ru

Пескоструйная камера своими руками - чертежи, схема сборки

Пескоструйная камера или пескоструйные аппараты используют для обработки поверхностей от коррозии, старой краски и других покрытий.

Так как работы проводятся под сильным давлением, частички песка обладают сильной кинетической энергией, посредством чего и проводится очистка. Сделать такую камеру вполне реально своими руками.

Пескоструйная камера

Помимо строительного песка, в работе могут использоваться такие материалы:

  • мелкие шарики из свинца или стекла;
  • дробь;
  • электрокорунд.

Использование материалов зависит от типа обрабатываемой поверхности и степени загрязнения. В домашних условиях, как правило, применяется песок для пескоструйной обработки.

Принцип работы камеры

Схематически пескоструйная камера выглядит таким образом:

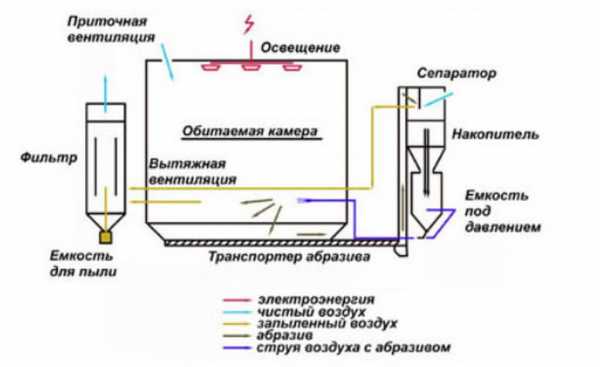

Схема пескоструйной камеры

Такая камера именуется обитаемой, потому что процессом управляет специалист, который находится за ее пределами.

Несмотря на то что современные компоненты позволяют собрать своими руками максимально безопасную камеру, все же следует использовать средства личной защиты при работе:

  • перчатки;
  • полностью закрытую рабочую одежду;
  • респиратор.

Обратите внимание, что такую камеру вы можете сделать практически любого размера — от небольшого ангара до целого гаража. Все зависит от того, для какого типа обработки предполагается использовать это оборудование.

Пескоструйная камера

К основным преимуществам камеры можно отнести такие факторы:

  • возможность обрабатывать поверхности любого размера и формы;
  • процесс очистки можно контролировать даже визуально.

По сути, правильно собранная модель такого агрегата делает ее универсальной.

Сборка своими руками

Перед тем как начать собирать по видео чертежам пескоструй своими руками, нужно правильно подобрать чертеж, все необходимые компоненты и место для расположения оборудования. Слишком большая площадь в этом случае не подходит. Так как песок — абразивный материал, он имеет свойства рикошетить. В большом пространстве это явление будет иметь еще большие масштабы, что может негативно сказаться на качестве обработки. Чтобы уменьшить силу рикошета, можно обшить стены резиновыми пластинами.

Для использования в домашних условиях можно изготовить стационарную камеру. Она не отнимает много места, ее просто можно разместить в том же гараже или сарае. Такая камера — это большой ящик, который изготовлен из металла или обшит им.

Чертеж такой камеры выглядит следующим образом:

Пескоструйная камера своими руками

Собираем камеру самостоятельно

Первое и главное, что должно быть учтено при сборке такого типа оборудования — вентиляция. Так как абразивный материал — это, в первую очередь, пыль и грязь, работы должны проводиться в закрытом помещении с хорошей вентиляцией и применением средств личной защиты.

Для сборки камеры своими руками понадобятся такие компоненты:

  • емкость для подачи абразивного материала;
  • компрессор;
  • сопло;
  • пистолет;
  • шаровой кран;
  • дополнительные элементы для крепления всех деталей и герметизации.

Лучше всего располагать такие камеры на специальной подставке или столе. Для сваривания коробки или отделки металл желательно брать толщиной не более 1 миллиметра.

Каркас для камеры

С одной стороны такой камеры обязательно должно присутствовать смотровое окно. В качестве вставки лучше выбирать ударопрочный пластик. Стекло может быстро прийти в негодность. В передней стенке камеры следует проделать два симметричных отверстия диаметром до 100 мм. Они нужны для закрепления специальных перчаток.

Примите во внимание, что перчатки будут быстро приходить в негодность, поэтому их смена не должна вызывать осложнений.

Дно камеры должно быть из прочной армированной сетки, под которой будет располагаться желоб для отработанного абразивного материала. Оптимальное освещение достигается посредством двух ламп необходимого размера.

Пескоструйная камера своими руками

Сам пистолет помещается внутрь. Воздух к нему подводится при помощи подсоединенного снаружи шланга. Сам шланг должен иметь выход на емкость с песком. Таким образом, материал для обработки не будет выходить за рабочую зону.

Чтобы в камеру было легко помещать изделия нестандартной формы или размера, противоположные стороны камеры лучше затянуть брезентом. Как и в случае с пескоструйным аппаратом, важно подбирать только качественные детали для сборки камеры. Особенно это касается сопла и пистолета. Обратите внимание на емкость для песка. Если отработанный материал будет собираться аккуратно, возможно его вторичное использование. Собрать такую камеру своими руками несложно. Главное — подобрать правильный чертеж и использовать в работе только качественные материалы.

Пескоструйка своими руками

Техника безопасности

При использовании абразивных материалов нужно соблюдать технику безопасности. Работать следует в закрытом костюме, обязательно — с респиратором. Также обратите внимание на обувь — она должна быть полностью закрытой.

Выполняя все рекомендации по обустройству камеры и работе с ней, можно безопасно и качественно обрабатывать практически любые поверхности.

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

okuzove.ru

Камера пескоструйная. Промышленное оборудование :: SYL.ru

Пескоструйная обработка широко применяется для очистки поверхности изделия от всевозможных загрязнений и остатков окалины, ржавчины, старой краски и т.п. С самого начала на поверхность высыпали слой песка, который перемешивали круговыми движениями. Однако на сегодняшний день изобретены совершенно новые технологии данной обработки материала. Во-первых, используется специальное устройство – камера пескоструйная. Во-вторых, в качестве абразива выступает не только песок, а и шарики из стекла, другие искусственные материалы, сухой лед.

Основные сферы применения

Пескоструйная обработка позволяет качественно произвести очистку поверхности из таких материалов, как металл, бетон, стекло. В результате удаляются окалина и следы коррозии, устраняется шероховатость, производится в некоторой степени полировка. Также данная технология позволяет убрать следы битума, мазута. Очень часто камера пескоструйная используется как начальный этап перед нанесением покрытий разного типа: декоративных, защитных, стойких к коррозии. Как следствие, их адгезия с основным материалом значительно сильнее, нежели без применения пескоструя. Еще такая обработка позволяет сделать акцент на текстуре, выделить рельеф. С помощью данной технологии придают дереву состаренный вид, иногда возможно и нанесение рисунка. Также обрабатывают и каменные плиты, столешницы.

Технология очистки абразивом

Данная технология базируется на использовании абразива, который направляется на обрабатываемую поверхность с помощью струи воздуха. Она подается из специального компрессора. Скорость частиц порой достигает 720 м/с. Это позволяет им глубоко внедриться в поверхность. Регулируя степень сжатого воздуха, можно добиться разных уровней очистки. Наиболее доступный абразивный материал – песок. Крупные детали очищаются зернами диаметром 2-2,5 мм. Для более деликатных поверхностей используется мелкодисперсный песок. Существует четыре степени очистки. Первая – загрязнения (окалина и т. п.) не обнаруживаются при шестикратном увеличении. Вторая – чистая поверхность при осмотре невооруженным глазом. При третьей степени очистки допускаются пятна, окалина на небольшой площади (около 5 %). Четвертая степень – удалена ржавчина, окалина, что отслаивается.

Оборудование для пескоструйной очистки

Пескоструйная обработка предполагает использование специальных устройств, которые могут быть как открытого, так и закрытого типа. Как правило, крупные детали обрабатываются в мобильном или стационарном аппарате. Камера пескоструйная используется для деталей небольшого размера. Все типы оборудования отличаются своей производительностью (каждый материал требует соответственного давления). Работы по очистке поверхностей проводятся в защитных костюмах и крагах, также в целях безопасности необходим шлем. В промышленных масштабах используются установки напорного типа. Инжекторные аппараты хорошо подходят для небольшого объема работ. В таких установках воздух и абразивный материал подаются по разным рукавам. Камеры бывают обитаемые (работник находится внутри), и необитаемые. Камера пескоструйная (необитаемая) – это закрытый ящик из металла, передняя стенка которого выполняется из оргстекла. Также имеются отверстия для рук работника (с перчатками). Подача песка осуществляется с помощью педали.

Пескоструйная камера напорного типа

Напорное оборудование позволяет тщательно очистить поверхность и обладает высокой производительностью. В данной установке и абразив, и сжатый поток воздуха подаются по одному рукаву. Формирует и направляет струю специальное сопло на конце рукава. Напорная пескоструйная камера характеризуется большой скоростью потока воздуха. Состоит такое оборудование из бака, в котором находится абразив, манометра, корпуса со смотровым окном, проемом для рук и отверстием для забора грязного воздуха. Также установка оснащена фильтром, воздушным краном, шлангом для абразива, краном для регулировки давления воздуха. Камера пескоструйная напорного типа может работать и с многоразовым абразивом – стальной или чугунной дробью. Среди преимуществ можно также выделить минимальную степень запыленности, дополнительные опции, рециркуляцию абразивного материала.

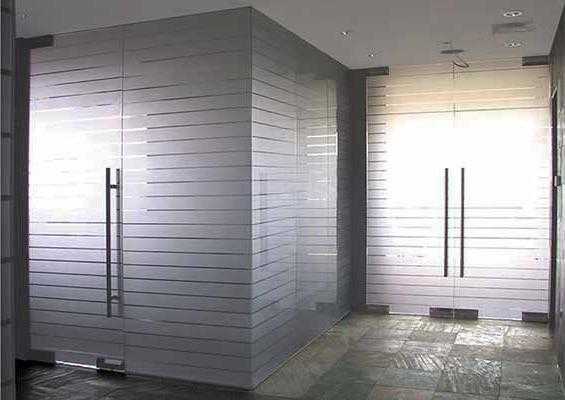

Обработка стекла, зеркал

Очень часто пескоструем обрабатывают стеклянные и зеркальные поверхности, витрины, душевые кабины, фасады шкафов. При этом снимается тонкий слой стекла для получения матового рисунка. Объемное изображение является результатом снятия слоев на нескольких уровнях. Установка являет собою закрепленную платформу, по нижнему краю установлены ролики, на которые и устанавливается стеклянная заготовка. Пескоструйные камеры для стекла перемещаются вдоль данной платформы. Внутри размещается каретка с пескоструйным пистолетом, с помощью которого и распыляется абразив. Сопло аппарата изготавливают из карбида бора, что обеспечивает долгую эксплуатацию оборудования. Автоматическая пескоструйная камера для обработки стекла оснащается также системой очистки воздуха. Подача стекла осуществляется автоматически. Матовость стекла – это результат образования микросколов от воздействия абразивного материала. Регулируя такие параметры, как шаг перемещения камеры, давление воздуха, фракция абразива, можно создавать различные рисунки и текстуры.

Преимущества и недостатки пескоструев

Главное достоинство данных аппаратов – это качественная очистка поверхности от разного рода загрязнений, а также низкие затраты на оборудование. Установки дают возможность обрабатывать заготовки различных размеров и форм. Однако имеются и негативные моменты. Прежде всего, это опасность для здоровья работника. Силикоз – профессиональное заболевание легких из-за вдыхания пыли кварца. Избежать такого состояния можно, стоит только заменить песок другим, более щадящим к органам дыхания абразивом. Соответственно, использование более качественного рабочего материала повысит стоимость и самой обработки.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
