Камеры сборные одностороннего обслуживания ксо – это что такое? Камеры сборные одностороннего обслуживания: модели
alexxlab | 20.05.2020 | 0 | Вопросы и ответы
это что такое? Камеры сборные одностороннего обслуживания: модели

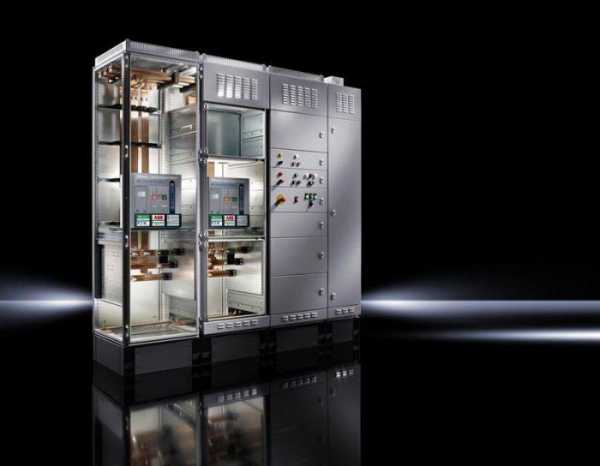

КСО – это устройство, которое предназначено для приема электроэнергии. Работают модели в сети переменного тока. Частотность ее должна равняться 50 Гц. В сети с двухфазным током устройства не могут эксплуатироваться. На сегодняшний день модели выпускаются с различным параметром номинального напряжения. Некоторые конфигурации предназначены исключительно для работы на распределительных подстанциях.
Также есть устройства для обслуживания метрополитена. Отдельно существует ряд моделей для приема электроэнергии от трансформаторных подстанций. Развитие КСО за границей происходит очень активно. Для того чтобы более детально разобраться в этом вопросе, следует рассмотреть конкретные модификации.
Описание модификации 398

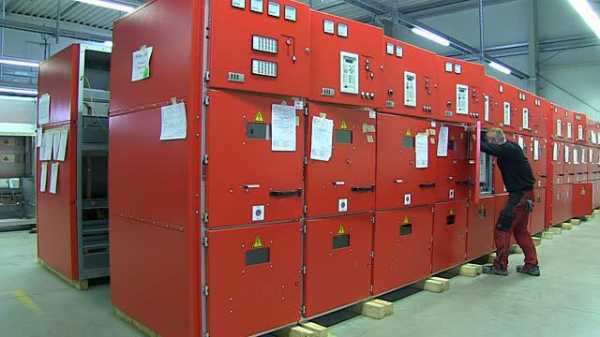

Серия 398 КСО – это устройства, предназначенные для работы с распределительными подстанциями. Привод в данном случае располагается с изоляторами. Непосредственно отсек сборных шин оснащен силовым выключателем. Показатель номинального напряжения цепи составляет 10 кВ. В свою очередь, ток термической стойки находится на уровне 20 кА. Минимальная температура допускается в -10 градусов. Разъединитель в представленном устройстве применяется шинный.
Параметры модели 399

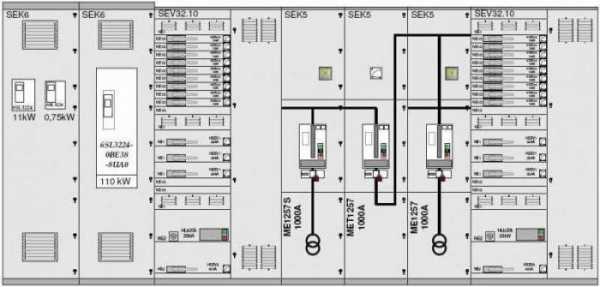

Серия 399 КСО – это устройства, предназначенные для подачи электроэнергии на трансформаторные подстанции. Номинальный ток в данном случае равняется 7 кВ. В свою очередь, ток термической стойки находится на отметке 22 кА. Максимальное линейное напряжение представленная модификация способна выдержать в 8 кВ. Привод у модели установлен электромагнитного типа. Отсек сборных шин в устройстве располагается в вертикальном положении. Реле управления находится возле привода выключателей.
Устройство 200

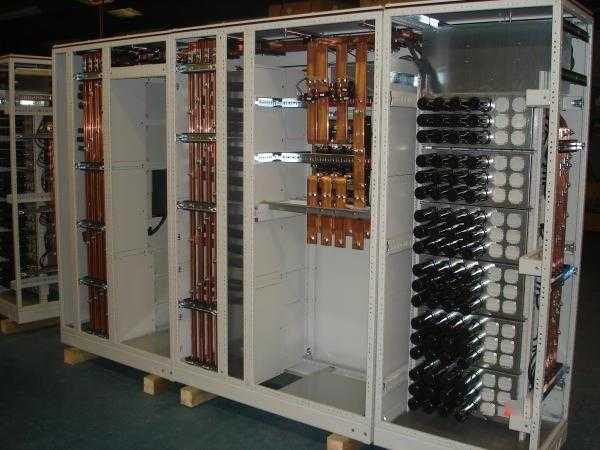

Ячейки КСО 200 способны номинальное напряжение выдерживать на уровне 6 кВ. Привод в данном случае применяется пружинного типа. Отсек релейной защиты у модели располагается рядом с выключателем. Непосредственно блок управления предусмотрен с приборами учета. Разъединитель в устройстве установлен шинного типа. Предохранитель в данном случае имеется. Максимальное линейное напряжение цепь способна выдержать не более 8 кВ. Номинальный ток сборных шин равняется 560 А. Минимальная допустимая температура прибора составляет -20 градусов. Для тяговых подстанций представленная модель не подходит.
Описание конфигурации 202

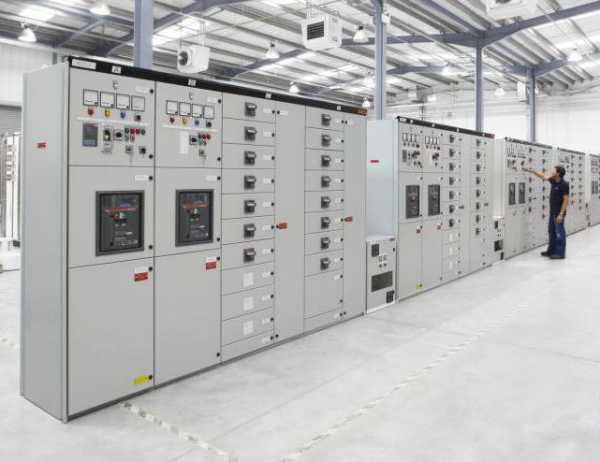

Серия 202 КСО – это устройства, предназначенные для распределения электроэнергии между подстанциями. В данном случае блок управления имеется с силовым выключателем. Привод у модели установлен пружинного типа. В свою очередь, реле предусмотрено с предохранителем. Ограничитель перенапряжения имеется.
Если говорить про параметры оборудования, то важно отметить, что номинальное напряжение оно выдерживает в 6.2 кВ. Показатель тока термической стойки составляет 20 кА. Номинальный ток сборных шин не превышает 660 А. Максимальная допустимая температура, при которой разрешается эксплуатировать устройство, составляет +40 градусов.
Характеристики модели 204

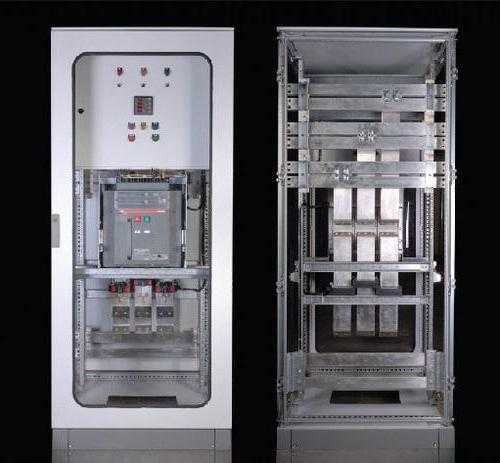

Серия 204 КСО – это устройства, предназначенные для подачи и распределения электроэнергии от тяговых подстанций. Работает модель лишь в сети с переменным током. Непосредственно привод в устройстве установлен электромагнитного типа. Блок управления в корпусе оборудования располагается рядом с силовым выключателем. Трансформатор напряжения у модели имеется понижающего типа. Номинальный ток сборных шин находится на отметке 620 А. Максимальное линейное напряжение система способна выдержать на уровне 9 кВ. Приборы сигнализации в данном случае установлены.
Особенности устройства 205

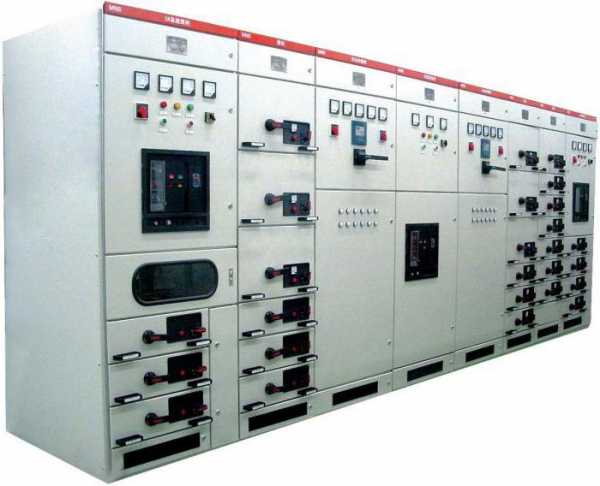

Ячейки КСО 205 номинальное напряжение выдерживают в 7 кВ. В данном случае показатель тока термической стойки равняется 23 кА. Непосредственно максимальное линейное напряжение устройство держит на уровне 9 кВ. Номинальный ток сборных шин составляет не более 700 А. Разъединитель у оборудования предусмотрен линейного типа. В данном случае блок управления установлен с изоляторами. С трансформаторными подстанциями эта модель работать способна.
Предохранитель у нее имеется плавкого типа. Приборы сигнализации и измерения располагаются рядом с блоком управления. Отсек сборных шин у модели используется с силовым выключателем. Максимальная допустимая температура устройства равняется 40 градусов. Отсек релейной защиты в данном случае предусмотрен. Для работы с тяговыми подстанциями указанное устройство не подходит. Приборы учета у оборудования отсутствуют.
Описание модификации 210
Серия 210 КСО (камера) предназначена для распределения электроэнергии от понизительных подстанций. Во время ремонтных работ она используется довольно часто. Перегрузки система выдерживает большие. Показатель номинального напряжения колеблется в районе 9 кВ. В свою очередь, ток термической стойки составляет ровно 20 кА.
Приборы учета в данном случае имеются. Привод выключателя располагается в блоке управления. Приборы сигнализации у модели установлены. Отсек сборных шин у оборудования используется вместе с плавкими предохранителями. Трансформатор понижающего типа у модели установлен, а разъединитель применяется шинный. Отсек релейной защиты располагается рядом с силовым выключателем.
Параметры модели 275
Серия 275 КСО (камера) способна работать только в сети с частотой 55 Гц. В данном случае привод имеется электромагнитного типа. Силовой выключатель установлен в блоке управления. Приборы сигнализации в оборудовании предусмотрены. Также у этой модели имеется отсек сборных шин. Непосредственно плавкие предохранители установлены в блоке управления. Трансформатор используется понижающего типа. В свою очередь, разъединитель применяется шинный.
Если говорить про параметры оборудования, то в первую очередь важно отметить высокий уровень номинального напряжения на уровне 7 кВ. Ток термической стойки не превышает 23 кА. Максимальное рабочее напряжение способно доходить до 10 кВ. Минимальная допустимая температура оборудования составляет -10 градусов. Реле управления в данном случае предусмотрено. С тяговыми подстанциями представленная модель работать способна. Также указанное устройство используется при ремонте трансформаторных подстанций.
Характеристики модели 280
Эти модели КСО номинальное напряжение держат ровно 7 кВ. В данном случае ток термической стойки не превышает 25 кА. В свою очередь, линейное напряжение составляет 8 кВ. Привод предусмотрен пружинного типа. Минимальная допустимая температура прибора равняется -20 градусов. Рабочее напряжение вспомогательной цепи находится на отметке 300 А. Отсек сборных шин используется с плавкими предохранителями. Для ремонта тяговых подстанций указанная модель использоваться может. Разъединитель в оборудовании установлен шинный.
Описание устройства 298
КСО 298 (камера) предназначена для нормальной работы трансформаторных подстанций. Непосредственно распределение электроэнергии в цепи осуществляется благодаря релейному отсеку. Выключатель в данном случае имеется силового типа. Привод, в свою очередь, установлен электромагнитный. Непосредственно блок управления содержит в себе предохранители плавкого типа. Разъединитель используется шинный, и изоляторы в нем предусмотрены.
Ограничитель перенапряжения установлен низкочастотный. Номинальное напряжение КСО 298 (камера) держит на уровне 6 кВ. Отсек релейной защиты располагается в блоке управления. Максимальное рабочее напряжение модели равняется 22 кА. Номинальный ток сборных шин составляет 670 А. Минимальная допустимая температура системы не превышает -20 градусов.
Особенности модели 366

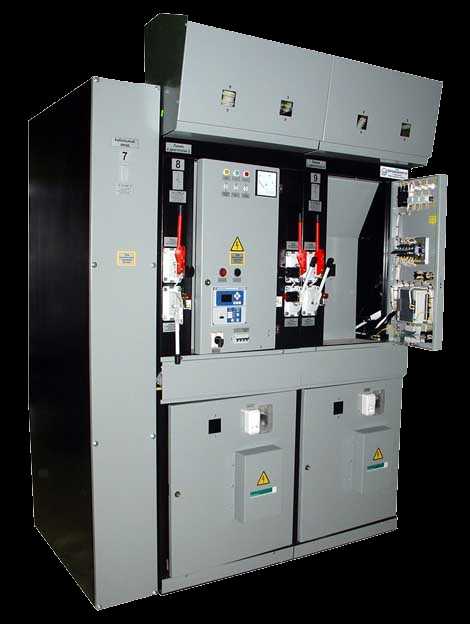

КСО 366 (камера) применяется для тяговых подстанций. В данном случае показатель номинального напряжения колеблется в районе 7.5 кВ. Ток термической стойки у системы не превышает 23 кА. Максимальное линейное напряжение оборудование выдерживает на уровне 9.5 кВ. Привод в устройстве используется пружинного типа. Силовой выключатель установлен возле блока управления.
Плавкие предохранители в системе предусмотрены. В данном случае разъединитель применяется только шинный. Все основные приборы учета у оборудования установлены. Для трансформаторных подстанций КСО 366 (камера) не подходит. Работать она способна лишь в сети с предельной частотой на уровне 50 Гц. Номинальный ток сборных шин устройства не превышает 660 А. Минимальная допустимая температура модели составляет -20 градусов. Приборы сигнализации в данном случае отсутствуют.
Параметры устройства 307
Эта модель используется часто для работы трансформаторных подстанций. Привод в ней установлен электромеханического типа. Непосредственно блок управления устройства располагается рядом с отсеком сборных шин. Плавкие предохранители в оборудовании отсутствуют. Однако изоляторы в блоке управления установлены. Номинальное напряжение система держит на уровне 7 кВ.
fb.ru
Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью. Из камер КСО собираются распределительные устройства, служащие для приема и распределения электроэнергии. Климатическое исполнение У и Т, категория размещения 3 по ГОСТ 15150 и ГОСТ 15543.1. Распределительное устройство содержит набор коммутационных аппаратов, сборные и соединительные шины, вспомогательные устройства РЗиА и средства учёта и измерения. Область примененияКомплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, Если основное оборудование КРУ заключено в оболочку, заполненную элегазом, то РУ сокращённо обозначают КРУЭ. КРУ, у которого все аппараты размещены в одном отсеке, называется камерой сборной одностороннего обслуживания (КСО). Как правило, КСО действительно одностороннего обслуживания, чаще всего имеет открытые сборные шины, задняя стенка отсутствует. Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных – кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный – релейный шкаф.
|
| |||||||||||||||||||
www.zvo.ru
ЭЛЕКТРОЩИТ
Камеры сборные одностороннего обслуживания (ячейки КСО), благодаря унифицированной конструкции и простоте изготовления, являются наиболее распространенным элементом распределительных устройств среднего напряжения. В настоящее время они занимают 90% рынка распределительных устройств 6-10 кВ внутренней установки. Распределительные устройства двустороннего обслуживания типа К-59 и К-63 не могут конкурировать с ячейками КСО ни по стоимости, ни по габаритам.
Камеры КСО представлены двумя группами: ячейки серии КСО366 и ячейки серии КСО285. Две последние цифры в маркировке ячеек обозначают год разработки.
Камеры КСО366 отличаются от камер КСО285 меньшими габаритами, поэтому в них устанавливаются в качестве коммутирующих устройств только выключатели нагрузки (ВНА, ВНР) и разъединители (РВЗ, РВФЗ), в то время, как в ячейках КСО285 применяются, главным образом вакуумные выключатели.
Хотя ячейки КСО285 на вакуумных выключателях имеют значительные габариты и почти в десять раз дороже ячеек КСО366 на выключателях нагрузки, у них есть колоссальное преимущество, заключающееся в возможности использования совместно с вакуумными выключателями устройств релейной и микропроцессорной защиты и автоматики. В результате, в настоящее время рынок ячеек КСО285 и КСО366 почти сравнялся в стоимостном выражении.
Каждая ячейка КСО выполняет одну функцию (ввод, линия, вывод на трансформатор, секционирование). Благодаря такому подходу, удалось разработать набор стандартных схем ячеек КСО – не более полутора десятков схем для каждого типоисполнения. Каждая схема имеет стандартный номер, одинаковый у всех производителей. Это сильно упрощает производство камер КСО.
Камеры КСО285
Камеры КСО285 предназначены для построения распределительных устройств на основе вакуумных выключателей.
Доступ в камеру обеспечивается через две двери: верхнюю – в зону вакуумного выключателя, трансформатора напряжения или предохранителей; и нижнюю нижнюю – в зону кабельных присоединений, силового трансформатора или разрядников. Нижняя дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя дверь является панелью, на которой смонтирована аппаратура схем вспомогательных цепей.
На фасаде камер размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Внутри камера освещена лампой накаливания. Приводы разъединителей главной цепи расположены по обеим сторонам камеры и блокируются выпадающими блинкерами, связанными с валом выключателя. Приводы заземляющих ножей запираются на навесной замок и блокируются в самом разъединителе главной цепи.
Защита электрических сетей от коротких замыканий, перегрузки и других аварийных режимов обеспечивается схемами релейной защиты собранных на электромеханических реле или и на микропроцессорных модулях.
Камеры КСО366
Конструкция камер КСО366 предельно упрощена для снижения стоимости. Камеры КСО366 представляют собой сварную металлическую конструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде — приводы выключателей и разъединителей, а также аппаратура вторичных цепей.
Доступ в камеру в зону выключателя, разъединителя, трансформатора напряжения, кабельных присоединений или предохранителей осуществляется через единственную дверь. Дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя крышка камеры является панелью, на которой монтируется аппаратура вторичных цепей. На фасаде также может быть размещена различная аппаратура.
Конструкция камер КСО обеспечивает сборку камер в ряд РУ и соединение главных цепей по сборным шинам. При двухрядном расположении камер для соединения главных цепей применяются шинные мосты без разъединителей и с разъединителями.
Камеры КСО366 предназначены для построения распределительных устройств на базе выключателей нагрузки и разъединителей. Однако, в исключительных случаях в камерах КСО366 могут размещаться и вакуумные выключатели.
Схемы первичных соединений
СХЕМЫ ПЕРВИЧНЫХ СОЕДИНЕНИЙ ЯЧЕЕК КСО285
СХЕМЫ ПЕРВИЧНЫХ СОЕДИНЕНИЙ ЯЧЕЕК КСО366
Скачать: Техническое описание и инструкция по эксплуатации КСО
Скачать: Опросный лист на КСО285
Скачать: Опросный лист на КСО366
electro-shit.com
Камеры сборные одностороннего обслуживания КСО
Камеры сборные одностороннего обслуживания серии КСО-393 предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.
КСО применяются в составе распределительных устройств (РУ) напряжением 6 и 10 кВ при:
- новом строительстве;
- расширении;
- реконструкции;
- техническом перевооружении, следующих объектов:
- распределительных и трансформаторных подстанций городских электрических сетей;
- распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;
- распределительных подстанций промышленных предприятий;
- понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.
Климатические условия работы камер КСО соответствуют третьей категории размещения при умеренном климате по ГОСТ 15150, при этом:
- высота над уровнем моря – не более 1000 м;
- верхнее и нижнее рабочее значение температуры окружающего воздуха +40С и -40С;
- окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы в концентрациях, разрушающие металлы и изоляцию.
В состав камер КСО входят различные типоисполнения камер, отличающиеся друг от друга конструкцией, назначением, размерами и применяемой аппаратурой.
Структура условного обозначения
Пример записи условного обозначения камеры КСО при их заказе и в другой документации камера КСО-393-8ВВ-600-УЗ ТУ 3414-002-91862003-2013 – камера одностороннего обслуживания серии 393, 3 – типоисполнения, схема главных цепей 8ВВ-600, камера на номинальный ток 630А, климатического исполнения УЗ, выполненная по ТУ 3414-002-91862003-2013.
Технические данные
Основные параметры и характеристики камер КСО-393
| Наименование параметра | Значение параметров КСО393 |
| 1. Номинальное напряжение (линейное), кВ | 6; 10 |
| 2. Наибольшее рабочее напряжение (линейное), кВ | 7,2; 12,0 |
| 3. Номинальный ток главных цепей камер КСО с выключателями нагрузки при частоте 50 Гц, А | 400; 630; 1000 |
| 4. Номинальный ток трансформаторов тока, А | От 50 до 1000 |
| 5. Номинальный ток сборных шин, А | 630; 1000 |
| 6. Номинальный ток шинных мостов, А | 630; 1000 |
| 7. Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, А | 20 |
| 8. Номинальный ток отключения выключателей нагрузки при частоте 50 Гц, А | 400 |
| 9. Время протекания тока термической стойкости, С: 1) для камер с вакуумным выключателем на 630 и 1000 А | 3 1 |
| 2) для камер с выключателями нагрузки | |
| 10. Номинальное напряжение вспомогательных цепей: 1) цепи защиты, управления и сигнализации постоянного и переменного тока, В 2) цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В 3) цепи освещения внутри камер КСО, В снаружи камер КСО, В 4) цепи трансформаторов собственных нужд, В | 220; 110 100 36 220 220; 380 |
| 11. Ток электродинамической стойкости, кА | 51 |
| 12. Ток термической стойкости, кА | 20 |
| 13. Ток плавкой вставки силового предохранителя, А | До 100 |
Маркировка
На каждую камеру КСО устанавливается табличка по ГОСТ 12971, на которой по ГОСТ 18620 и ГОСТ Р 51121 указано:
- товарный знак предприятия;
- условное наименование изделия;
- номинальное напряжение в киловольтах;
- номинальный ток в амперах;
- масса в килограммах.
Способ нанесения надписей на табличках и материал табличек обеспечивают ясность надписей на все время эксплуатации камеры КСО.
Табличка устанавливается на фасаде камеры КСО в удобном для чтения месте.
Гарантии изготовителя
Полный установленный срок службы шкафа КСО не менее 25 лет (при условии проведения технического обслуживания и замены аппаратов, выработавших свой ресурс).
Ресурсы и сроки службы комплектующих изделий, входящих в состав шкафов КСО, определяются эксплуатационной документацией на эти изделия.
Гарантийный срок эксплуатации – 3 года со дня ввода в эксплуатацию и не более 3 лет со дня отгрузки КСО с предприятия – изготовителя.
Гарантийные обязательства прекращаются:
- при истечении гарантийного срока эксплуатации;
- при истечении гарантийного срока эксплуатации, если камера КСО не введена в эксплуатацию до его истечения;
- при нарушении условий или правил хранения, транспортирования или эксплуатации;
- при внесении изменений в конструкцию камер, не согласованных с заводом-изготовителем.
zmk-s.ru
КСО. Камеры сборные одностороннего обслуживания.
Камеры КСО предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ в системах с изолированной или заземленной через дугогасящий реактор нейтралью.
Изготавливаются для нужд народного хозяйства. Из камер КСО собираются комплектные распределительные устройства (КРУ), служащие для приёма и распределения электроэнергии.
Устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неинструктированного персонала.
Выпускаются в двух модификациях: КСО-203 и КСО-303.
Принцип работы камер КСО определяется совокупностью схем главных и вспомогательных цепей камер. Климатическое исполнение У, категория размещения 3 по ГОСТ 15150.
Сертификаты соответствия КСО:
Структура условного обозначения:
Пример обозначения:
Камера сборная одностороннего обслуживания модификация 203 на номинальный ток 630 А, типоисполнения 05 по схеме главных цепей 1ВВ, климатическое исполнение и категория размещения У3.
КСО-203-05-1ВВ-630У3, ТУ 3414-003-43229919-2014
Основные параметры камер КСО
Технические параметры приведены в таблице. Нажмите чтобы развернуть
| Наименование параметра | Значение параметра | |
| КСО-203 | КСО-303 | |
| Номинальное напряжение (линейное), кВ | 6,0; 10,0 | 6,0; 10,0 |
| Номинальное рабочее напряжение (линейное), кВ | 7,2; 12 | 7,2; 12 |
| Номинальный ток главных цепей камер с вакуумным выключателем, А | 630; 1000; 1600; 2000 | – |
| Номинальный ток отключения камер с вакуумным выключателем, кА | 12,5; 20,0 | – |
| Ток термической стойкости камер с вакуумным выключателем (кратковременный ток), кА | 20,0 | – |
| Ток электродинамической стойкости камер с вакуумным выключателем, кА | 52,0 | – |
| Номинальный ток главных цепей камер с выключателем нагрузки, А | 400, 630 | 400,630 |
| Номинальный ток отключения камер с выключателем нагрузки, А | 630 | 630 |
| Ток термической стойкости камер с выключателем нагрузки (кратковременный ток), кА | 20,0 | 20,0 |
| Ток электродинамической стойкости камер с выключателем нагрузки, кА | 51,0 | 51,0 |
| Номинальный ток главных цепей камер с масляным выключателем, А | 630; 1000 | – |
| Номинальный ток отключения камер с масляным выключателем, кА | 20,0 | – |
| Ток термической стойкости камер с масляным выключателем (кратковременный ток), кА | 20,0 | – |
| Ток электродинамической стойкости камер с масляным выключателем, кА | 52,0 | – |
| Время протекания тока термической стойкости, с: | ||
| для камер с вакуумным выключателем | 3 | – |
| для камер с выключателем нагрузки | 1 | 1 |
| для камер с масляным выключателем | 3 | – |
| Номинальный ток трансформаторов тока, А | 50; 75; 100; 150; 200; 300; 400; 630; 800; 1000; 1500; 2000 | 50; 75; 100; 150; 200; 300; 400; 600 |
| Номинальный ток сборных шин, А | 630; 1000; 1600; 2000 | 630 |
| Номинальный ток шинных мостов, А | 630; 1000; 1600; 2000 | 630 |
| Номинальное напряжение вспомогательных цепей, В: | ||
| цепи защиты, управления и сигнализации постоянного и переменного тока, В: | 110, 220 | – |
| цепи трансформаторов напряжения, В | 100 | – |
| цепи трансформаторов собственных нужд, В | 220, 380 | – |
| Цепи освещения: | ||
| внутри камеры КСО, В | 12 | – |
| снаружи камеры КСО, В | 220 | – |
| Ток плавкой вставки силового предохранителя, А | 2,0; 3,2; 5,0; 8,0; 10,0; 16,0; 20,0; 31,5; 40,0; 50,0; 63,0; 80,0; 100,0; 160,0 | |
Технические требования
Камеры сборные одностороннего обслуживания соответствуют требованиям технических условий ТУ 3414-003-43229919-2014 и комплекта конструкторской документации.
Материалы и комплектующие изделия, применяемые для изготовления камеры КСО, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям.
Гарантии на камеры КСО
ЗАО “Промэнерго” гарантирует соответствие требованиям технических условий ТУ 3414-003-43229919-2014 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных техническими условиями.
Гарантийный срок эксплуатации – не менее трех лет с момента ввода КСО в эксплуатацию с учетом комплектующих изделий. В гарантийный срок эксплуатации не входит срок хранения у потребителя до одного года.
Изготовитель обязан безвозмездно заменять или ремонтировать КСО, если в течение гарантийного срока эксплуатации будет обнаружено несоответствие параметрам, установленным настоящими техническими условиями, при соблюдении требований, изложенных в настоящих технических условиях.
По истечении гарантийного срока эксплуатации гарантии на комплектующие аппараты в соответствии с действующими стандартами и техническими условиями несет предприятие – изготовитель аппаратов.
Указания по эксплуатации
Монтаж и эксплуатация камер КСО должны проводиться в соответствии с руководством по эксплуатации, а также в соответствии с:
- «Правилами устройств электроустановок»;
- «Правилами технической эксплуатации электрических станций и сетей»;
- «Правилами по охране труда при эксплуатации электроустановок»;
- «Правилами техники безопасности при эксплуатации электроустановок электрических станций и подстанций».
promenergozao.ru
Камеры КСО
Назначение КСО.
КСО — Камера Сборная Одностороннего обслуживания (ячейка КСО). Предназначена для комплектации распределительных устройств трехфазного переменного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью.
Также КСО используются в распределительных устройствах трансформаторных подстанций, включая комплектные трансформаторные подстанции в промышленности, сельском хозяйстве, железнодорожном транспорте.
Эксплуатация.
• Высота над уровнем моря: 1000м;
• Температура воздуха: —40°C до +45°C;
• Влажность воздуха: не более 85%;
• Окружающая среда: нейтральна от токопроводящей пыли, химически активных газов и испарений.
Принцип работы.
Принцип работы определяется совокупностью схем главных, а также вспомогательных цепей камер. КСО изготавливаются по индивидуальным заказам, в которых оговариваются количество и взаимное расположение камер на подстанции, схемы главных и вспомогательных цепей каждого шкафа, а также другие технические характеристики.
Мы имеем огромный опыт в производстве, поставках и монтаже КСО. Постоянно разрабатываем новые модели, используем комплектующие ведущих отечественных, а также зарубежных поставщиков. Наше современное оборудование, квалифицированный персонал позволяют изготовить ячейки КСО качественно и точно в срок.
Конструкция КСО.
КСО представляет собой сварную металлическую конструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде — приводы выключателей, разъединителей, а также аппаратура вспомогательных цепей.
Доступ в камеру.
Обеспечивается через две двери:
• Верхнюю: в зону вакуумного выключателя, трансформатора напряжения или предохранителя.
• Нижнюю: в зону кабельных присоединений, силового трансформатора или разрядников.
Нижняя дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя дверь является панелью, на которой смонтирована аппаратура схем вспомогательных цепей. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Внутри камера освещена лампой накаливания.
В средней части камеры на фасаде расположена панель зажимов, служащая каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации, для выполнения междукамерных вторичных соединений при монтаже КСО.
Конструкция ячеек КСО обеспечивает сборку камер в ряд РУ и соединение главных цепей по сборным шинам. При двухрядном расположении камер — для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями. Сборные шины, шинные и секционные разъединители камер имеют с фасадной стороны сетчатые ограждения.
Конструкция камеры обеспечивает механические блокировки, не допускающие включение и отключение заземляющих ножей и шинного разъединителя при включенном высоковольтном выключателе и рабочих ножах разъединителей а также включение разъединителей при включенных заземляющих ножах.
Корпус допускает непосредственную приварку его к металлическим заземленным конструкциям. На фасаде камеры расположен зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению.
В камерах возможна установка современных вакуумных выключателей: «ВВ/TEL»,«EVOLIS», «ВБП», «ВБСК», «ВВУ-СЭЩ»
КСО 298
КСО 393
tdenergo.ru
Камеры сборные одностороннего обслуживания КСО
Камеры КСО используют для комплектации распределительных устройств. Камеры и ячейки КСО находят применение в распределительных устройствах – трансформаторных подстанциях в различных отраслях промышленности, сельского хозяйства, транспортной отрасли.
Принцип работы камер и ячеек КСО может быть определен совокупностью схем главных и вспомогательных цепей камер. При изготовлении камер КСО предусматривается самое разнообразное взаимное расположение ячеек на подстанции а также их количество. Также возможны разные варианты схем главных и вспомогательных цепей для каждого шкафа КСО и другие технические характеристики.
Камеры КСО внешне представляют собой конструкции из гнутых металлических листов или оцинкованных лисов железа. Внутри профиля из металла в камере располагается вся аппаратура главной цепи. Снаружи, на лицевой части прибора, расположены рукоятки приводов, выключатели нагрузок и заземляющих ножей. Визуальный доступ в камеру осуществляется при помощи смотрового окна, которым обязательно оборудовано устройство. Для просмотра содержимого камеры изнутри предусмотрено освещение.
Лампочки внутреннего освещения в камере время от времени нуждаются в замене. При необходимости замену лампочек внутреннего освещения возможно осуществить без выключения всего оборудования. Для замены лампы в КСО имеется специальный отсек для патрона лампочки. Напряжение для ламп внутреннего освещения должно быть не выше 36 В. Для цепей вторичных соединений показатели напряжения могут колебаться в пределах от 110 до 220 В.
В комплектацию распределительных устройств включаются шинные мосты и ошиновка. Для ошиновки используются шины, изготовленные из алюминия, меди или их сплавов. В местах, где необходим переход сборной шины от одного ряда камер на другой, должны использоваться шинные мосты.
В большинстве конфигураций на шинных мостах располагаются секционные разъединители. Приводы управления секционными разъединителями располагаются на торцевой панели. Также приводы управления могут быть расположены и на камере с разъединяющими разделителями.
В камерах КСО предусмотрено наличие множества функции блокировки. Блокировка механическим способом выключает главные ножи, когда включены заземляющие ножи разъединителя, выключает заземляющие ножи при включенных главных ножах разъединителя. Также блокируется включение главных ножей, когда заземляющие ножи выключателя нагрузки находятся во включенном состоянии. Блокируются заземляющие ножи, если осуществлено включение главных ножей выключателя нагрузки.
