Канифоль и олово – Как паять паяльником с канифолью и оловом

alexxlab | 18.01.2020 | 0 | Вопросы и ответы

Содержание

как правельно паять? У меня припой не липнет, это из-за олова или канифоль плохая?

Некоторые металлы друг с другом не спаиваются.

может паяльник не разогрела как надо

Попробуйте с паяльной кислотой.

Это потому что жало паяльника окислено. Какой паяльник?

Слабый паяльник !!!)))

Скорее всего вы пытаетесь паять алюминий или нержавейку, эти металлы и многие другие невозможно залудить с помощью канифоли, используйте паяльное сало или кислоты для лужения, в крайнем случае подойдёт аспирин, но качество пайки будет не лучшее (в последнем варианте)

таблеточку аспирина нужно, в нее макать паяльник во время работы

олово поменяй

Прежде чем спаивать детали их необходимо залудить то есть нагреть до определенной температуры и покрыть их оловом или переходным припоем

одножильные провода плохо паять, запишись лутче в Радиотехнический кружок там тебя научат, сам занимаюсь уже 3 года, многому научился! Правда прийдеться алгебру хорошо знать, ну и химию конечно же, но самое главное это физику знать очень хорошо для бусторого понимания что такое Радиотехника! ! давай удачи !

берёшь паяльник, смотришь его жало. Оно должно быть правильной формы (без ям выгораний) , облужено. Если нет – затачиваешь его напильником, включаешь паяльник, ждёшь пока разогреется (чтобы корпус металлический шипел от слюнявого пальца) , макаешь в канифоль (канифоль должна быть свежая, вроде янтаря на вид) , и затем в припой (ПОС-60, например) , припой должен расплавиться, поворачиваешь жало в припое со всех сторон, пока весь кончик жала не облудится (то есть покроется припоем) . Затем берёшь одну детальку, тоже облуживаешь её с помощью паяльника (зачистить детальку, капельку канифоли перенести, потом капельку припоя и водить по поверхности детальки жалом, прогревая детальку, чтобы припоем покрылась) Облуживаешь вторую детальку паяльником. Соединяешь обе детальки облуженными местами, прогреваешь это место паяльником, чтобы припой на обеих детальках расплавился и слился вместе, потом даешь остыть деталькам, не сдвигая их относительно друг друга. Проверяешь прочность пайки. Это если медь паять. Если иные материалы, то в качестве канифоли может использоваться кислота (таблетка аспирина например)

Сейчас продают под видом припоя – проволоку из аккумуляторного свинца…. Сам пару раз нарывался на этот лохотрон…. На вид вроде такой же…. И морду бить некому, торгоши сами не знают, что это подделка.. . Покупайте либо на электронных рынках, либо ввиде набора (коробочка с канифолью, каким то белым флюсом, и кусочком припоя).. . это пока ещё не бодяжат….

Либо металл этот не паяется с канифолью, либо непрогрев.

а к чему припой то не липнет? к обычному (нефольгированому )текстолиту оно и недолжно липнуть. Бедет липнуть только если на нём есть медные дорожки (вот к ним и будет липнуть) а если к паяльнику не липнет тогда возмите напильник и слегка зачистите жало. Потом возмите мокните в канифоль и в олово. советую купить пояльную кислоту и какой нибудь жидкий флюс для паек. Будут ещё вопросы обращайтесь

touch.otvet.mail.ru

Как паять? Объясните чайнику плиз! Я только седня купил паяльник…

Возьми кусочек дерева и положи туда кусочек канифоли. Возьми паяльник и убедись, что он на 220 В. Если так, то включи, нагрей и выключи. Возьми напильник и зачисть жало (остриё) паяльника с двух сторон. Снова включи. Паяльник прогретый, если канифоль плавится и немного “шипит”. С помощью паяльника растопи канифоль на доске. Туда же положи кусочек олова, расплавь его и немного прижимая к доске потри жало, двигая паяльник по растаявшей канифоли. Так ты залудишь жало (с двух сторон) и паяльник готов к работе. Спаиваемые части надо зачистить (ножом, напильником) , нанести канифоль (растапливая на эти части. Провод можно положить на канифоль и нажимая на него паяльником утопить в канифоли) . Затем расплавить олово и жалом поводить по спаиваимым частям. Так ты залудишь спаиваемые части. Ну, а теперь остаётся пристыковать эти части, набрать паяльником ещё немного олова и притронуться к этим частям, пока олово не соединит их. После этого надо, чтобы олово остыло (Т. е. части должны быть неподвижны, пока не остынет) . Вот и всё! Желаю успехов!

а что спаять-то хочешь? ну нагреваешь паяльник и паяешь там, где нужно соединение. осторожно, он оочень горячий! еще есть вопросы?

канифоль надо наносить на жало (кончик паяльника).

нагрел паяльник. в канифоль затем в олово.

Посмотри здесь : <a rel=”nofollow” href=”http://www.virtual-master.info/mst7.php” target=”_blank”>http://www.virtual-master.info/mst7.php</a>

наносится флюс на спаеваемые поверхности, жалом паяльника взять олово на глаз, соединить спаеваемые поверхности, и прикоснутся между ними жалом паяльника.

Грееш хорошо паяльник, зачищаеш деталь которую хочеш паять (провод, контакт) , иглой паяльника береш канифоль наносиш на деталь хорошенько прогреваеш, затем иглой паяльника плавиш олово и лудиш деталь (чтобы на детали образовался тонкий слой олова) затем соединяеш две залуженые детали и прогреваеш паяльником с оловом и они спаиваются между собой.

жало зачисть шкуркой, окуни в канифоль и потом в олово, тряпкой прокрути вокруг жала-можешь паять, таблетки аспирин помогут

touch.otvet.mail.ru

Как правильно паять паяльником с канифолью: правила процесса

Любой начинающий специалист, связанный с обслуживанием и ремонтом радиоэлектроники сталкивается с необходимостью покупать прибор, предназначенный для качественной работы по соединению повреждённых участков микросхемы. Попробуем разобраться, как правильно паять паяльником с канифолью, что необходимо знать начинающему специалисту и мастеру с богатым багажом знаний.

Пайка с использованием канифоли

Основные принципы и правила проведения паяльных работ

Для того чтобы понять и выяснить, как правильно пользоваться паяльником для пайки проводов, необходимо иметь минимальный набор инструментария:

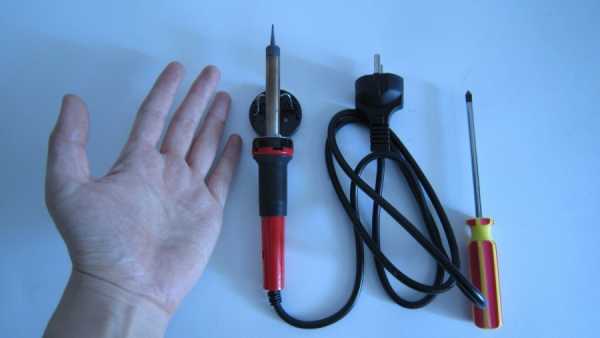

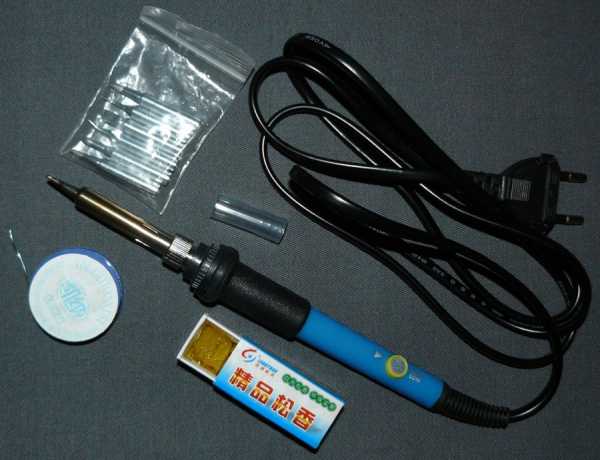

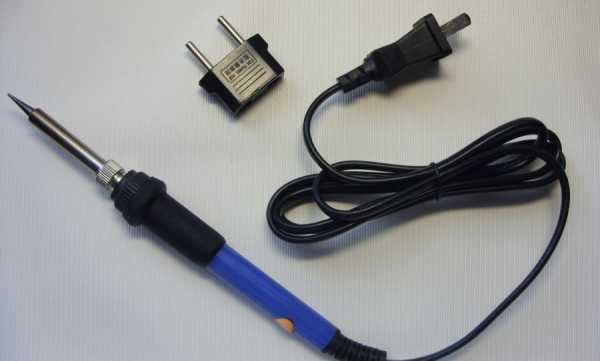

Паяльник, желательно электрический от основного источника питания сети 220 вольт.
Олово или иной взаимозаменяющие припои.
Канифоль.

Мощность паяльника должен быть не более 40 Ватт, сеть питания стандартная- 220 Вольт. Для бытового использования вполне достаточно такой мощности прибора. Готовый припой понадобиться для качественного соединения деталей и узлов. В качестве основных компонентов припоя используем олово с компонентами свинца, а также традиционную канифоль. В розничной сети продаются готовые трубки, с расположенным внутри составом или специальная проволока. Последний вариант признан самым эффективным и лучшим по многим параметрам производительности.

Характеристики припоя и канифоли

Далее, разберёмся, как правильно паять паяльником с канифолью и оловом провода при выборе необходимой марки припоя. В этом случае подойдёт маркировка ПОС, так называемый оловянно-свинцовый припой. В маркировке присутствуют цифровые значения, так 60, это процентное содержание олова, а 40%- содержание свинца. В продаже можно найти припои, которые имеют высокое содержание свинца. Такой материал имеет лучшие характеристики, обеспечивающие высокое качество работы при соединении деталей. Состав отличается по цвету, температура плавления будет на порядок выше, чем при обычных сериях и маркировки ПОС, но и качество места обработки будет также высоким.

Оловянно-свинцовый припой

Не последнюю роль в этом процессе играет канифоль, которая позволяет решить не только задачу, как правильно паять провода паяльником, но и поможет добиться необходимой прочности соединения. Основное предназначение канифоли, это удаление окислов с обработанных спаиваемых деталей. Использование канифоли является обязательным, так как медный наконечник при разогреве образует специфический нагара, мешающий качественному обеспечению прочности соединения деталей на микросхеме.

По своей природе, канифоль, это природный материал, который имеет в своем составе компоненты смолы с хвойных пород древесины, как правило, сосна. Вещество имеет специфический хвойный запах. В продаже имеется несколько вариантов канифоли, это жидкообразная масса или в твёрдом состоянии. Кроме этого, чтобы знать, как правильно научиться паять паяльником, новичок может использовать комбинированный вариант канифоли с добавлением этилового спирта, так называемый спиртово-канифольный состав.

Правила пайки канифолью

Теперь мы перейдём к практической части задачи, как правильно паять паяльником с канифолью и оловом провода сам процесс. Прежде всего, необходимо подготовить минимальный набор инструментов. Перед рабочим процессом как работать паяльником для проводов, необходимо сплющить жало и зачистить его как следует. В случае если жало не сплющено, рекомендуем это сделать самостоятельно, не повредив основной корпус прибора. Помните, чем тоньше жало, тем эффективней результат работы. Как правило, лучшим и оптимальным вариантом жала станет острием под углом 30-45градусов.

Основные правила пайки паяльником:

Все работы должны проводиться при проветриваемом помещении, открываем окна.
Включаем в сеть паяльник, дожидаемся, пока он прогреется, и уйдёт характерный запах. Необходимо чтобы жало прокалилось.
Выключаем на время паяльник и очищаем наконечник от старой грязи.
Снова включаем в работу прибор.
Слегка проводим залуживание деталей и частей соединяемых фиксаторов деталей. Для этого дожидаемся, пока разогреется жало до нужной температуры, слегка касаемся канифоли и направляем жало на место обработки соединения.
Чтобы взять необходимое количество припоя снова направляем раскалённое жало на канифоль. Прикладываем к сосновой доске и снова повторяем операции с оставшимися частями.
Новичку необходимо поэкспериментировать на досуге, чтобы понять, как правильно паять медные провода паяльником.
Типичная ошибка новичка, все работы по соединению проводить при оголённом жале, где отсутсвует припой и флюс. Это роковая ошибка может привести к возгоранию всей платы микросхемы.
Далее, что нужно для пайки проводов паяльником для медных материалов. Для этого технологического процесса достаточно иметь одного залуживания. Прогреваем для начала жало, прикасаемся к канифоли, после этого прикладываем жало к рабочей поверхности обрабатываемой детали. После этого снова приподнимаем провод, опускаем его в канифоль, снова прикладываем жало раскалённое и снова соединяем контакты.
В процессе пайки сама канифоль начнёт дымиться (естественный процесс). Это означает, что провод обтекается необходимой массой канифоли, предназначенной для работы.
В процессе пайки и выполнения задачи, какой паяльник нужен для пайки проводов, обращаем внимание, если цвет провода изменился с жёлтого на серебристый, то весь процесс прошёл вполне успешно.
Теперь остаётся припаять оставшиеся 2 провода, но необходимо при этом концы залудить.

Что нужно знать, чтобы обеспечить меры безопасности пайки

Как и любой технологический процесс работы с электроинструментом, требует обеспечения мер безопасности. Какой мощности нужен паяльник для пайки проводов, мы уже определились, это не более 40 ватт, но для новичков лучше всего будет применение маломощного инструмента, вполне достаточно прибора до 20 Ватт. Канифоль, как и припой, оказывают негативное воздействие на слизистую оболочку глаз и дыхательных путей. Обязательно необходимо продумать способы проветривания помещения. Используйте паяльник, который имеет систему заземления, таким образом, вы обеспечите полную электробезопасность проведения работ.

Процесс пайки проводов канифолью

Теперь попробуем разобраться, что можно паять паяльником? Да практически все, что связано с металлом, и необязательно радиоэлектронику. Повреждённые металлические ведра, посуда может снова иметь привлекательный вид, если мы добьёмся эффективной работы паяльника и необходимой группы припоя. В процессе работы используйте доступные сподручные материалы, например деревянный брусок, а также обычные слесарные инструменты — пассатижи, кусачки, молотки. Вам достаточно один раз попробовать эксперимент на несложном металлическом предмете, и тогда вы загоритесь большим желанием устранить дома дефекты на предметах домашнего обихода которые изготовлены из металла. При проведении любых работ с паяльником соблюдайте минимальные требования пожарной и электрической безопасности. Используйте специальные родства защиты и обязательно проветривайте помещение, где планируете производить технологические работы по соединению деталей с использованием канифоли и припоя.

svarkaipayka.ru

60 фото работы с разными типами соединений

Домашнему умельцу приходиться выполнять работы разного профиля, начиная от кладки кирпича, и заканчивая ремонтом электрики. Настоящий мастер с уверенностью берется за все, а если что-то непонятно и приходится делать впервые, всегда можно научиться, главное, это желание.

Сегодня мы хотели бы поговорить о пайке. Казалось бы, все просто: берем паяльник, олово, канифоль и паяем, однако на практике, провода не лудятся, детали отлетают и все идет кувырком. В чем же секреты правильной и качественной пайки?

Давайте посмотрим в интернете на фото поясняющие, как паять паяльником. Вы отметите красивую, аккуратную и ровную пайку. Именно тому, как правильно и качественно выполнять эту интересную работу, мы расскажем в этой статье

Что нужно и с чего начинать

Перед тем, как мы расскажем вам, как правильно паять паяльником, определимся, что для этого нам потребуется.

Прежде всего — нужен сам паяльник. Тут все не так просто. Правильно подобранный паяльник – залог будущего успеха и качества.

Мы не будем рассматривать здесь специальные, профессиональные паяльные станции. Их стоимость велика и пользуются ими специалисты, а учить их – только время терять.

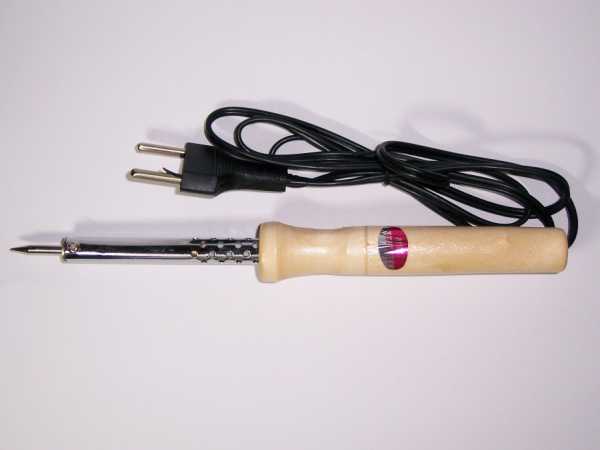

Домашнему мастеру нужен обычный паяльник. Главное – правильно подобрать мощность. А вот тут нужно учитывать то, что мы собираемся паять. Если вам необходимо соединить провода, сделать ремонт электроаппаратуры, то вам лучше выбрать паяльник мощностью 40-60 Вт. Меньше будет нецелесообразно — это паяльники для ремонта радиоаппаратуры и ювелирных работ.

Если вы собираетесь ремонтировать медные радиаторы или иную крупную технику, а также для пайки латуни или железа, вам нужно взять паяльник большей мощности: от 100 Вт и больше. В целом, чем крупнее детали для спайки, тем мощнее нужен паяльник.

Если мощности мало, то вы не сможете прогреть детали и качества не получите, если выберите паяльник излишней мощности, а детали будут мелким, то вы либо перегреете, либо просто будет неудобно работать.

Кроме паяльника нам потребуется припой. Как правило, используют оловянно-свинцовый. Он маркируется буквами ПОС и цифрой, которая показывает процентное содержание в припое свинца. Чем больше свинца, тем припой более тугоплавкий, но сама пайка оттого только крепче.

Запомните: чем массивнее элементы, тем более тугоплавкий должен быть припой. Но не переборщите, иначе паяльник малой мощности просто не сможет его расплавить.

Кроме припоя нам нужен флюс. В качестве него используют специальную паяльную кислоту или канифоль.

Для пайки железа, латуни или меди, используют кислоту, а для электромонтажных работ – канифоль. Кислота нужна специальная, травленая, лучше приобрести готовую, поскольку работать с кислотой очень опасно.

Также, потребуется инструмент для зачистки

Инструмент готов, припой и флюс имеется, приступаем к работе, но прежде готовим сам паяльник. Если жало не залужено или вы нашли уже бывший в употреблении, его нужно тщательно зачистить, а после — залудить.

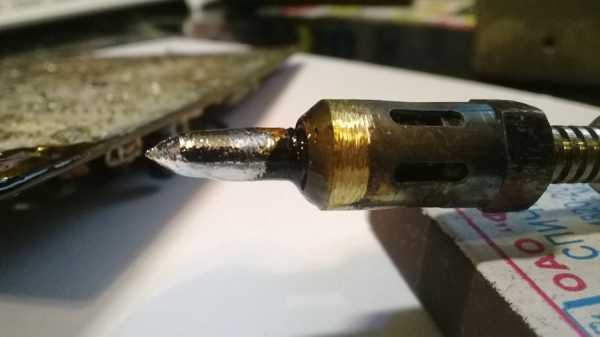

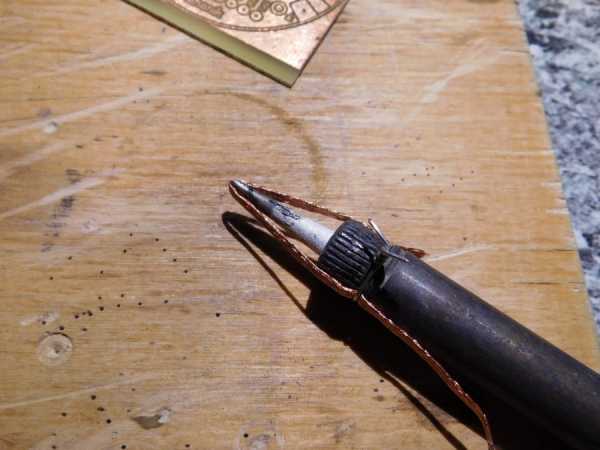

Заметим: от качества подготовки кончика, во многом зависит удобство работы. Прежде, тщательно зачистите сам кончик, придайте ему необходимую форму. Лучше всего это делать обычным напильником.

Использовать наждачный круг не рекомендуется, он оставляет вкрапления абразива в металле, это сильно будет мешать впоследствии. Теперь, включаем в сеть и ждем, пока он нагреется.

Когда температура будет достаточной, окуните прежде жало в флюс, самое оптимальное сейчас – это обычная канифоль, и потом аккуратно расплавьте припой. Он должен равномерно распределиться по всей поверхности.

Если сразу это не удалось, повторите. После того, как вы убедитесь, что все получилось, стряхните остатки припоя с жала или протрите его ветошью.

Внимание! Во время пайки будьте внимательны и аккуратны. Расплавленный припой имеет температуру порядка 250-300 градусов по Цельсию, вы можете получить сильный ожог. Не подпускайте детей к месту работы.

Секреты успешной пайки

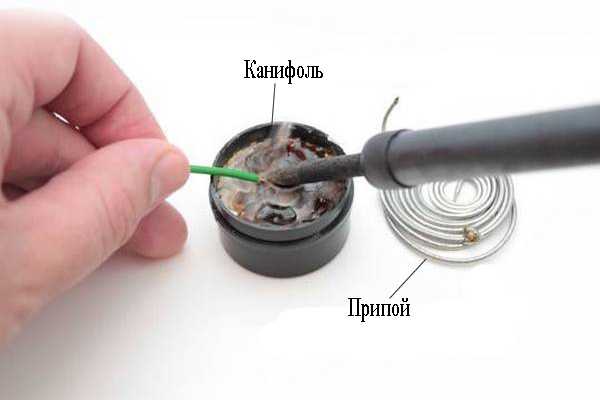

Давайте первым делом рассмотрим вопрос, как паять паяльником с канифолью, поскольку такой способ наиболее часто применяют на практике.

Перед пайкой необходимо зачистить поверхности, которые собираетесь соединить. Если это провода, их тоже нужно тщательно очистить от остатков окиси. Когда все будет готово, окуните жало в канифоль, потом коснитесь припоя, небольшое его количество должно остаться на кончике.

Снова коснитесь канифоли, после чего приложите жало к поверхности, которую собираетесь залудить и прогрейте ее. Поверхность должна покрыться тонким слоем припоя.

После того, как обе соединяемые детали будут залужены, совместите их, и предварительно взяв на кончик жала паяльника припой, после коснувшись канифоли, прогрейте место соединения, припой должен равномерно распределиться. После этого дождитесь, когда пайка остынет. Проверьте качество и надежность.

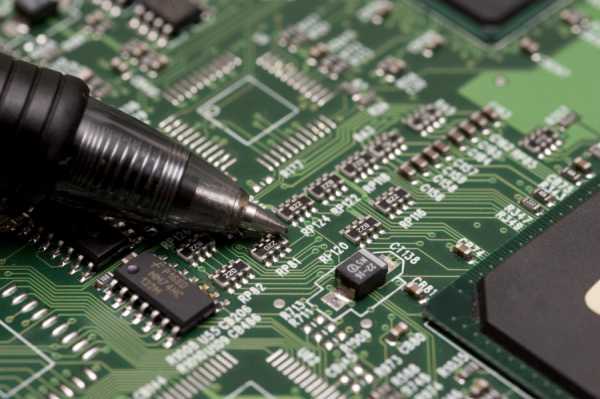

Пайка с канифолью применяется при ремонте радиоаппаратуры и бытовой электроаппаратуры. Само место спайки необходимо промыть спиртом или растворителем, удалив остатки флюса.

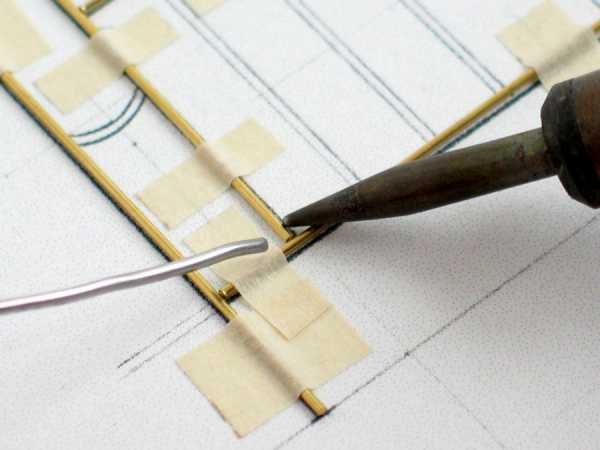

Для скрепления стальных, медных, латунных и других деталей, используют, как правило, паяльную кислоту. В этом случае, поверхности после зачистки обрабатывают ей и потом лудят.

Мы уже отвечали на вопрос, каким паяльником лучше паять в контексте выбора мощности, но отметим, в некоторых случаях, например, при ремонте массивных медных радиаторов, лучше пользоваться специальными паяльниками, нагреваемыми паяльной лампой.

Они имеют очень массивное и тяжелое жало, что делает их крайне удобными при работе с крупными и тяжелыми деталями.

Вообще, от того, как качественно вы прогреете спаиваемые поверхности, во многом зависит прочность соединения.

После пайки кислотой, тщательно промойте швы, удалите все ее остатки и после смажьте соединения маслом ли иной смазкой.

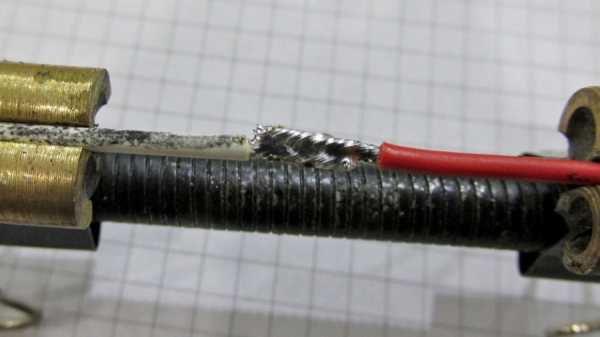

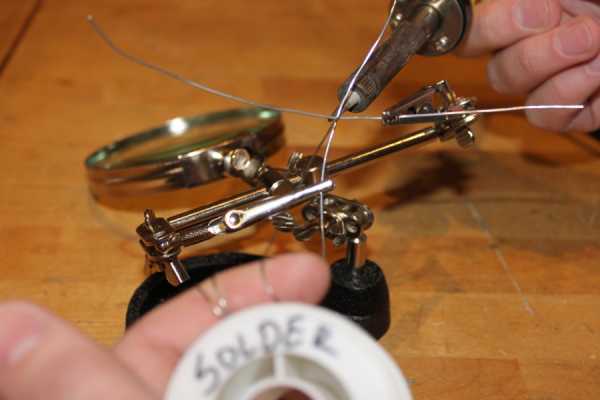

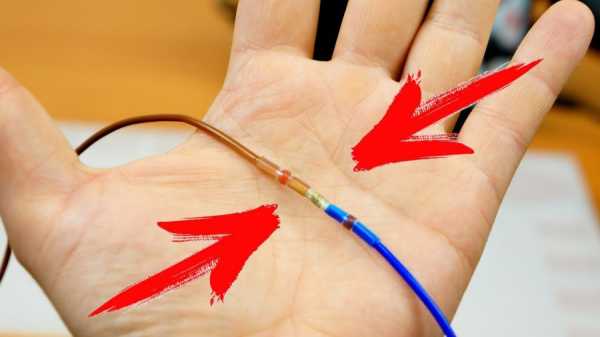

Часто возникает вопрос: как паять провода, что применять в качестве флюса – канифоль или кислоту. В принципе, не имеет особого значения, какой флюс будет использоваться. При пайке с кислотой, важно тщательно промыть спайку и удалить ее остатки, иначе она будет разрушать место соединения.

При использовании канифоли, пайка не будет разрушаться, даже если вы не особо тщательно удалите остатки флюса. При всем том, канифоль не проводит электрический ток, а кислота является проводником, это необходимо учитывать.

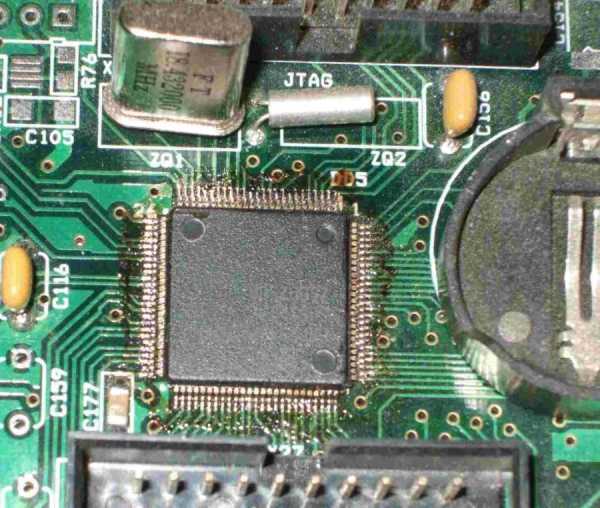

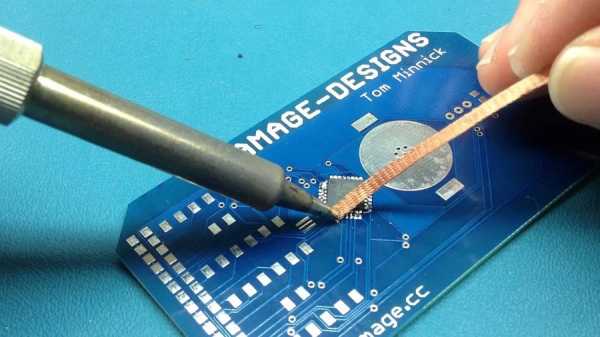

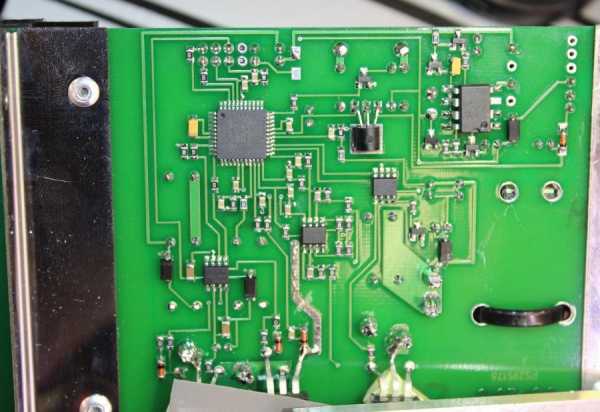

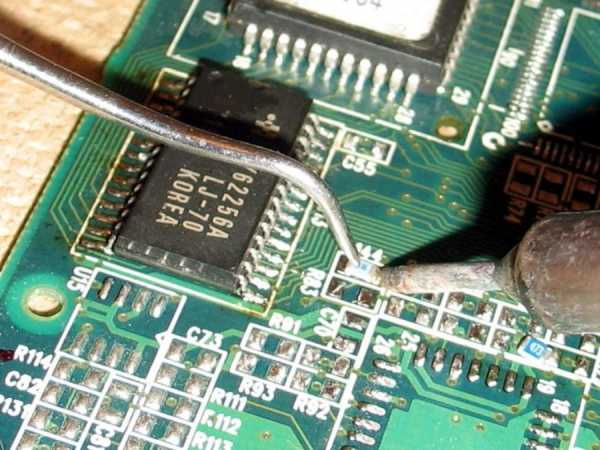

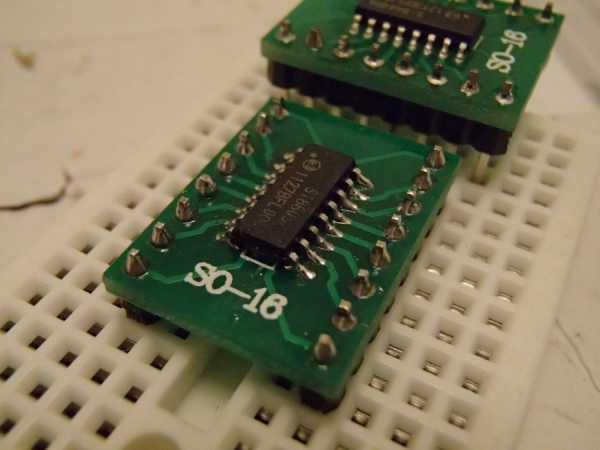

Ответим еще на один вопрос, возникающий у новичков: как паять микросхемы и другие радиодетали. Для этого используйте паяльник малой мощности: радиоэлектронные компоненты очень чувствительны к перегреву, а также в качестве флюса применяйте канифоль или специальные растворы.

Кислоту использовать не рекомендуется, она может разрушить выводы радиодеталей, плату и в целом преподнести много неприятных «сюрпризов».

Последнее совет: для пайки алюминия и дюралевых поверхностей используйте специальные флюсы, их можно найти в свободно продаже.

Главное – хорошо залудить поверхности, после чего алгоритм работ точно такой же, как и при обычной пайке.

Фото советы как паять паяльником

strojka-gid.ru

Припой с канифолью:состав, виды, характеристики, выбор

Припой относится к основным расходным материалам, используемым во время пайки. данный процесс существует достаточно давно и производители постоянно работают над его совершенствованием. Улучшение касается и расходных материалов. Припой с канифолью является одним из продуктов такой модернизации, который существенно упрощает процесс спаивания, так как для него требуется меньшее количество материалов. При стандартном проведении процедуры нужно использовать не только сам припой, но еще и канифоль в качестве флюса. Она необходима для того, чтобы упростить расплавление наплавочного материала, а также улучшить связь между ним и основным металлом. С учетом того, что сам процесс проводится при относительно низких температурах и не влияет на структуру основного металла, то смачиваемость выступает очень важным фактором.

Припой с канифолью для пайки

В данном случае флюс содержится в припое, так что ничего дополнительного применять не нужно. Такой способ удобен, как для новичков, так и для профессионалов. Стоит отметить, что в марках, которые относятся к данному типу, хорошо соблюден баланс. При использовании канифоли отдельно всегда есть риск, что ее можно взять меньше или больше. Если же применяется марка с содержанием канифоли, то там она будет подобрана в оптимальном количестве согласно взятому размеру проволоки. Данные изделия производятся согласно ГОСТ 21931-76.

Разновидности припоя с канифолью

Припой для пайки с канифолью выпускается в нескольких вариантах. Они зависят от толщины проволоки, ее количества, а также прочих особенностей, которые вкладываются производителем. Среди них встречаются следующие разновидности:

В тубусе – данный вид припоя выпускается для частного использования, так как здесь находится минимальное количество самого материала. По общей емкости и весу тубу уступает остальным. В остальных параметрах они остаются практически одинаковыми, в соответствии с особенностями своей марки.
Катушки – это уже несколько больший вариант, который может применяться как в частной сфере, так и в ремонтных мастерских, где расход материала значительно больше. Толщина проволоки тут может меняться, в пределах 0,8-2 мм. Главное только подобрать подходящую марку, так как пользоваться катушками весьма удобно.

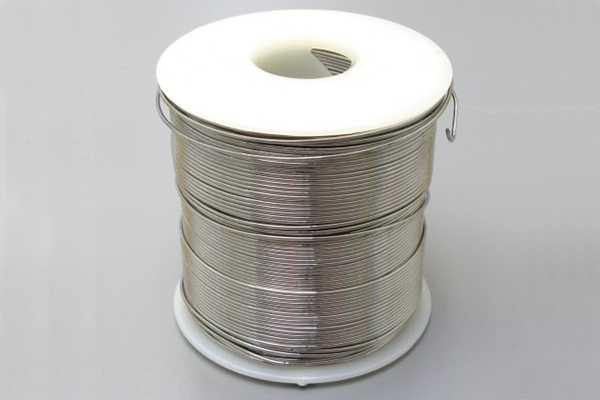

Припой ПОС-61 с канифолью в виде катушки

Бухты — в данном случае применяется наибольшее количество материала. Данная разновидность рассчитана преимущественно на промышленное использование, так как подобные поставки можно оценить как оптовые. Толщина проволоки может быть любой, в зависимости от потребностей покупателей.

Состав и физико-химические свойства

Классическим составом припоя с канифолью является обыкновенный мягкий оловянно-свинцовый. Содержание свинца в нем составляет 40%, а олова – 60%. К таким припоям можно отнести ПОС 60 или близкую к нему марку ПОС 61.

Благодаря этому он приобретает особые физические свойства. Припой с канифолью и без с таким составом обладает особой гибкостью, что помогает подобрать нужное положение перед спаиванием. Данный состав характеризуется относительно низкой температурой плавления, что не позволяет применять припой для пайки тугоплавких металлов. Тем не менее, он хорошо проникает во все неровности, когда находится в жидком состоянии. Это обеспечивает максимально высокую степень сцепления. Хоть здесь и не происходит проникновения в структуру основного металла, такое свойство дает возможность охватить как можно большую площадь скрепления.

Относительно низкая температура плавления обеспечивает легкость использования. Наличие свинца добавляет текучести материалу. При использовании лучше делать все в хорошо проветриваемом помещении, так как свинец дает вредные для здоровья человека испарения.

Технические характеристики припоя с канифолью

Среди всех марок есть те разновидности. Которые применяются чаще всего. Их технические характеристики обеспечивают удобство использования и делают практически универсальными для большинства процедур.

Марка	Технические характеристики
	Температура плавления, °C		Плотность, грамм/см квадратный	Теплопроводность	Сопротивление на разрыв	Удлинение относительное, %
	Начальная	Конечная
ПОС 61	183	189	8,5	0,12	4,3	46
ПОС 60	185	192
ПОС 90	183	189			47 МПа (или 4,9 кгс/мм квадратный)	58

Особенности выбора

Выбирая что лучше, припой с канифолью или без, в первую очередь стоит ориентироваться на удобство выполнения пайки. Если вам предстоят стандартные процедуры, режимы которых вполне известны, то можно выбирать припой с содержанием канифоли любой подходящей марки. Чаще всего выбор падает на материалы серии ПОС, в которых основными компонентами становятся серебро и олово. Это позволяет достичь мягкости и высокой смачиваемости за счет меньшей крепости соединения.

«Важно!
Если вам предстоит соединять тугоплавкие металлы, то лучше использовать специальные виды припоев, которые могут и не содержать в себе флюс.»

Чем выше температура плавления основного металла, тем выше должна быть температура плавления припоя. Это основной показатель, по которому ориентируются специалисты. Помимо состава марки нужно определиться еще с толщиной проволоки. Здесь уже легче, так как все зависит от толщины самого изделия. При работе с паяльником всегда можно наплавить каплю нужного размера из проволоки любой толщины, так что здесь не будет особой разницы. Для работы с газом уже нужно подобрать подходящий по толщине вариант. В своем арсенале стоит иметь как минимальные значения, от 0,8 мм, так и более крупные на 1,2 и 1,5 мм. Но состав материала всегда буде более важным, чем толщина.

Припой ПОС-61 0,8 мм

Особенности применения

Определившись, какой припой лучше, с канифолью или без, а также подобрав соответствующую марку, можно приступать непосредственно к пайке. Как и при работе с простым припоем, первым делом идет подготовка поверхности основного металла, его требуется очистить.

«Важно!
Несмотря на более легкое проведение процесса, наличие канифоли не снимает большинство негативных факторов, влияющих на качество спаивания.»

После подготовки нужно разогреть его поверхность до нужной температуры и начать использоваться припой. Это требуется, чтобы не было большого контраста между температурами расплавленного припоя и основного металла, так что перегревать сильно также не стоит. После того как расплавленный припой разольется по поверхности, ему нужно дать остыть. Таким образом, проведение пайки данной разновидности имеет лишь одну важную отличительную особенность, так как здесь не нужно использовать флюс дополнительно. Его наличие в составе делает процесс таким же легким, как и при добавлении канифоли отдельно.

Для чего нужна канифоль при пайке: получение, свойства и применение

Если выходит из строя электроприбор, любое устройство, необходимое в быту или работе, причиной поломки может стать неработающая микросхема, или полетевший чип на материнской плате, возможно, требуется присоединить диоды к площадке и так далее. Все эти и другие сходные с ними проблемы можно легко устранить в домашних условиях с помощью специальных инструментов и материалов, обладая определёнными умениями и навыками.

Мастеру, разбирающемуся в хитроумном устройстве микросхем, проводов и прочих деталей её составляющих, не составит большого труда быстро устранить поломку. Часто проблемы можно решить при помощи спайки отошедшего элемента. Один из материалов, который потребуется для пайки, это канифоль.

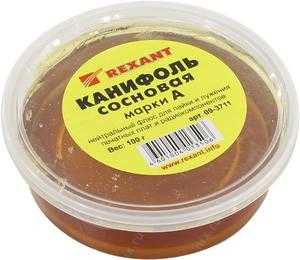

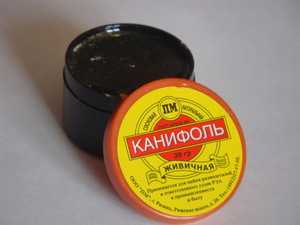

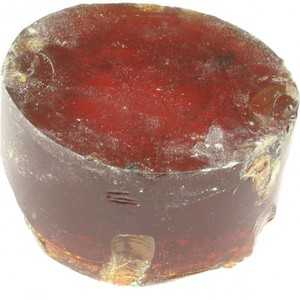

Что такое канифоль

Канифоль (полное название — колофонская смола) — очищенная особым образом смола хвойных деревьев. Канифоль — аморфное хрупкое вещество, состоящее из стекловидных кусков, внешним видом напоминающих знакомый каждому природный янтарь.

Способы получения

В промышленном производстве колофонскую смолу получают несколькими способами.

Из живицы. В основном для получения канифоли используется метод термической обработки сока хвойных пород древесины — живицы. После того как из неё будут выпарены такие вещества, как вода и скипидар, образуются полупрозрачные твёрдые куски канифоли, которые в дальнейшем будут подвергнуты дальнейшей химической очистке.
Методом экстракции. При этом методе колофонскую смолу добывают из измельчённой особым образом древесины с помощью растворителей.
Методом перегонки таллового масла. Такое сырое масло является отходом, получающимся при изготовлении целлюлозно-бумажной продукции.

О том, каким способом и из какого сырья была получена канифоль, можно узнать из её названия: сосновая (гарпиус), таловая, экстракционная и так далее.

Свойства

Кроме того, что колофонская смола является прекрасным природным диэлектриком, известны другие особенности:

Она хорошо растворяется при помощи таких органических растворителей, как бензин и хлороформ, эфир, спирт и ацетон. Но, канифоль нельзя растворить при помощи обыкновенной воды.
Температура плавления этого твёрдого вещества напрямую зависит от того, из какого источника и каким именно способом оно было получено. В основном она колеблется в пределах температур от 50 до 70 градусов, в некоторых случаях граница температурного режима может достигать и 130 градусов по Цельсию.
В составе образующего вещества канифоли содержится огромное количество смоляных кислот (до 90%), основной из которых является абиетиновая кислота.
Смола легко разрушается при механическом воздействии.

Цвет смолы может варьироваться в вариантах от светло-жёлтого до темно-бурого оттенка. Насыщенный оттенок этого природного вещества указывает на то, что очистка смолы была проведена не совсем правильным образом и в ней содержится большое количество примесей, ухудшающих её качества, влияющих на её свойства. Чем темнее цвет вещества, тем ниже электроизоляционные свойства канифоли. Правильно обработанный материал имеет приятный лимонный оттенок и является прекрасным природным изолятором.

Где ещё может быть применена смола?

Такая смола используется не только в качестве флюса при пайке. Применяют её и для многих других целей:

при производстве разных лаков и красок;
как один из материалов, использующийся при изготовлении пластмасс;
при обработке струн и смычков для музыкальных инструментов;
для натирания подошв балетной обуви;
для создания эффекта дымовой завесы и других эффектов в киноиндустрии.

Пайка в домашних условиях

Пайка — специальная техника, с помощью которой металлические элементы прочно сцепляются между собой посредством расплавленного припоя. В быту скрепить детали между собой можно при помощи обыкновенного паяльника.

Перед тем как приступить к пайке, необходимо зачистить поверхности деталей, которые будут сцепляться между собой, при помощи напильника или наждачной бумаги. Затем их необходимо обезжирить при помощи растворителя или очистить, используя бензин, и смазать флюсом.

Флюс — вещество, с помощью которого с поверхности металла удаляются оксидные плёнки, другие загрязнения и излишний жир. Кроме того, флюс предохраняет металлы от возможного окисления. В качестве такого флюса часто используется особое вещество — канифоль.

В основном флюс из канифоли используется для пайки в домашних условиях. При проведении производственной пайки смола используется в меньших количествах, по сравнению с флюсами из других веществ.

Благодаря свойству канифоли растворять при нагреве оксиды олова, а также меди и свинца, это вещество может быть использовано в электротехнических работах как особый природный флюс — компонент, обладающий противоокислительными свойствами. Благодаря такой характерной особенности, это вещество способно очищать поверхности металла при проведении пайки. С его помощью также улучшается растекание и практически нивелируется поверхностное натяжение вещества, используемого в качестве припоя.

Для того, чтобы была обеспечена высокая технологичность процесса применения флюса при пайке выпускается несколько типов таких компонентов, выполненных на основе колофонской смолы (они могут быть твёрдыми, жидкими и гелеобразными):

Твёрдый флюс. Такой тип компонента для спайки и лужения деталей используется уже довольно долгое время и является самым популярным. Он имеет как свои очевидные достоинства, так и недостатки. К последним можно отнести то, что используя твёрдый флюс трудно соблюдать точность при нанесении его в труднодоступные места спайки.
Флюс на основе спиртового раствора. Такой компонент является универсальным. Его можно использовать при спаивании как мелких, так и крупных деталей. Основным преимуществом такого метода является лёгкий способ его нанесения при помощи кисточки.
Флюс из канифоли на основе геля. Вязкая консистенция геля позволяет быстро наносить вещество на поверхность. С помощью геля легче обрабатывать самые труднодоступные места поверхности деталей, которые будут подвергаться спайке. При этом обеспечивается максимально точное дозирование вещества флюса. Гель не высыхает слишком быстро, по сравнению со спиртовыми флюсами и более податлив, чем твёрдый флюс из канифоли.

Способы пайки

Изучив свойства и характеристики колофонской смолы и флюсов, выполняемых на её основе, можно приступить к процессу пайки. Как он происходит?

Процесс пайки с использованием канифоли происходит несколькими способами.

Первый способ.

Нагревают паяльник до необходимой температуры.
На жале паяльника размещают немного легкоплавкого вещества, используемого в качестве припоя. Это может быть — олово, свинец, медь, сурьма, висмут, цинк, кадмий.
Опускают жало паяльника вместе с выбранным припоем в канифоль, чтобы набрать смоляное вещество. При этом нужно учесть что, при полном нагреве паяльника должен появиться лёгкий дымок.
Как можно быстрее — до испарения смолы — производят спайку необходимых деталей.

Описанный выше способ требует быстроты действий, внимания и высокой точности. Чтобы выполнить его, нужно обладать определёнными умениями и навыками. Поэтому можно произвести спайку с использование канифоли и другим методом.

Используют самый обыкновенный этиловый спирт в качестве основы для флюса.
В спиртовой раствор добавляют порошок из канифоли. Взвесь хорошо перемешивают и оставляют до тех пор, пока канифоль полностью раствориться.
Спиртовой раствор колофонской смолы наносят с помощью кисточки на детали, которые будут соединять с помощью пайки.
Паяльник опускают в припой и вынимают, только когда жало паяльника будет полностью покрыто блестящей плёнкой.
Захватывают ещё немного расплавленного припоя и быстро переносят к местам будущей спайки.
Равномерно распределяют припой по всей поверхности — заслуживают места будущей спайки.
Таким же способом переносят необходимую массу припоя, требующуюся для прочного сцепления в местах спая.
После того как места спая остынут, их протирают с помощью влажной мягкой ткани и дают подсохнуть.
Обрабатывают получившийся спай при помощи напильника. Вместо него можно использовать мелкозернистую наждачную бумагу.
Протирают поверхность сухой тряпкой.

С помощь указанных методов производится пайка деталей с использование канифоли.

Преимущества использования канифоли

К явным плюсам использования этого вещества при пайке можно отнести следующее.

Канифоль является диэлектриком и обладает прекрасными изоляционными свойствами.
Её можно легко приобрести. Канифоль — доступный материал, продающийся в любом магазине, имеющем хозяйственный отдел.
Бюджетная цена по сравнению с другими материалами, использующимися в качестве флюса при пайке.
Возможность осуществлять пайку при её помощи даже при низкой температуре воздуха.
Её можно использовать и при работе в домашней мастерской, и в промышленных масштабах.
Канифоль не подвергается воздействию влаги, так как она не растворяется в воде.
Обладает относительно большим сроком хранения.
Обезжиривает детали и убирает с них оксидные плёнки.
Канифоль может быть использована без дополнительной защиты.
Этот материал не токсичен и может быть использован без применения средств дополнительной защиты.

Недостатки

К минусам при использовании канифоли можно отнести:

Довольно низкую активность вещества. Благодаря этому свойству спайка с её использование может не получиться сразу. Процесс использования канифоли требует определённых навыков и опыта. В дальнейшем обработку деталей с её помощью можно осуществлять намного быстрее.
Флюс на основе этого вещества способен не выделять пар при спаивании. Такая гигроскопичность может вызвать коррозию обрабатываемого при пайке металла.
Канифоль используют при обработке небольших деталей из простых металлов. Для обработки крупных частей и нержавейки используются флюсы из других материалов.
Канифоль — довольно хрупкий, легко крошащийся материал, который может быть разрушен при определённых механических нагрузках. Такое свойство этого вещества нужно обязательно учитывать при осуществлении перевозки. Канифоль нужно особенно тщательно упаковывать при транспортировке.

В качестве заключения, можно отметить, что пайка современных деталей, особенно элементов микросхем, различных чипов, и других компонентов, используемых в радио и электротехнике достаточно непростой процесс, требующих определённых навыков, особенно быстроты реакции, внимательности и точности.

Для проведения паяльных работ используются различные материалы, среди которых, канифоль отличают особые свойства. Благодаря этим качествам при правильном применении это вещество не вступает в реакцию с металлами сцепляемых при пайке элементов и материалами припоя.

Из-за наличия нескольких разновидностей и благодаря удобным формам, в которых она выпускается, канифоль остаётся одним из самых популярных флюсов, используемых при спаивании деталей в электротехнике.

tokar.guru

Как правильно паять паяльником с канифолью и оловом

В быту очень полезно знание, как паять паяльником. Есть целый ряд методик, как это делать, но лучше всего усвоить теоретическую часть до начала рабочего процесса.

Особенности

Существует много способов, как научиться паять паяльником с нуля. Для этого потребуется паяльник – устройство, предназначенное для нагревания деталей либо флюса во время лужения, пайки. Инструмент подносят к участку спаивания деталей, прикасаясь к ним так называемым жалом. Жало – это рабочая часть инструмента, которая нагревается с помощью паяльной лампы либо электричества. Для пайки чаще всего используется канифоль, но для работы с этим материалом нужно знать, как правильно паять паяльником с канифолью.

Перед пайкой нужно выполнить ряд действий:

В первую очередь удалите с поверхности загрязнения. Для этого воспользуйтесь наждачной бумагой.
Обезжирьте нужный участок бензином либо ацетоном.
После прогревания инструмента его конец покрывают канифолью. Следующий шаг – лужение. Припой необходимо растереть с помощью деревянного бруска. Поверхность после выполнения процедуры приобретает оттенок серебра.
Далее припой нагревают до того момента, пока будет достигнута оптимальная температура. Показатель нагрева наконечника должен превышать на 20–40 градусов температуру пайки.
Кисточку смачивают в спирте, затем удаляют ей излишки канифоли.
Пайка должна происходить за один раз, если количество процедур увеличить, это негативно скажется на качестве выполненной работы. Припой приобретет серый цвет (так как произойдет окисление). При прикосновении жалом детали фиксируются для создания прочного соединения без микротрещин.
Для более качественного спаивания используют флюс, специальную жидкость, которая помогает очистить поверхность перед пайкой. Он является тем веществом, с помощью которого можно удалить оксиды с поверхности под пайку. Благодаря его применению жидкий припой лучше растекается, ровным слоем.Не стоит перегревать паяльник, так как из-за этого флюс сгорает, обугливается.

Если вы работаете с таким металлом, как алюминий, стоит знать его характеристики. Температура плавления алюминия составляет 660,1 градуса. Небольшое его количество наносят на участок соединения, после чего разравнивают. Место контакта должно быть закрыто.

Рабочий процесс

Своеобразным соединителем двух компонентов называют пайку. Ее основная роль заключается в создании достаточно прочного соединения.

Припой является сплавом металлов, который можно разделить на две большие группы. Мягкие припои характеризуют температуру плавления до 300 градусов, данный тип используется в электронике.

Следующая разновидность припоя – твердая группа, в которой температура плавления превышает 300 градусов. Этот тип активно применяют для надежного соединения металлов.

Последовательность действий пайки следующая:

предварительно проводят очищение поверхности от коррозии либо от любого другого рода загрязнений;
следующим шагом является полное очищение до приобретения характерного блеска. Не должны быть видны следы окислов;
для покрытия используют флюс, который удаляет остатки окислов, минимизируют появления окисления поверхности. Оптимальным выбором в этом случае послужат флюс-пасты. Жидкие либо твердые флюсы не подойдут;
мастер проводит лужение. Припой наносят на определенный участок поверхности в расплавленном виде, после чего он ровным тоном растекается;
с помощью скрутки и сжатия пинцетом или струбцинкой соединяются основные детали;
проводится повторная процедура нанесения флюса. Это необходимо для минимизации риска окисления припоя под высокой температурой;
вместе с прогревом наносится припой;
важно также отметить, что при использовании инструмента с луженым жалом его нужно очистить с помощью неактивного флюса. Паяльник необходимо хранить с зафлюсованным жалом. Это влияет на качество дальнейших работ.

Чистка

Процедуру очищения жала паяльника проводят с помощью потирания о мягкую пористую, либо волокнистую подкладку. Лучшим вариантом станет выбор натурального войлока. Альтернативой станет использование базальтового картона. Качественной считается двухступенчатая чистка.
Первая ступень касается использования губки-путанки из металлической ленты.
Вторая ступень очистки заключается в применении войлока.

В конце инструмент выключают. Важным считается этап, когда мастер горячее жало вводит в твердую канифоль. Необходимо дождаться момента, пока она перестанет пускать пузыри. После этого жало мастер вынимает, придерживая концом вниз. Таким образом, излишки канифоли стекут. После того, как инструмент полностью остыл, его можно отложить на хранение.

Пайка труб

Исходя из технологических особенностей проведения данной процедуры, применяют мастера такие этапы действий:

В первую очередь необходимо подготовить инструмент. Речь идет о его разогреве до оптимальной температуры. Весомое значение имеет также температурный режим в помещении. Ведь если жаркая погода, тогда время сокращается. Во время холодной поры года, например, продолжительность пайки увеличивается.
Следующий этап касается подготовки трубы. Труборезом необходимо обрезать трубу под прямым углом. Заменить инструмент можно специальными ножницами. Участок среза стоит очистить, затем обезжирить.
Детали должны быть сухими.
Следующий этап касается пайки. Элементы соединяются, таким образом, надежно друг с другом. После выполнения процедуры необходимо подождать, пока детали охладятся.

Процедуру можно выполнить самостоятельно. Если вы не можете выполнить процедуру, тогда лучше всего использовать услуги специалиста. Лучше всего проделать сначала пайку первого элемента. Нужно остудить и разрезать деталь для того чтобы проверить качество выполнения. При наличии ошибок это будет заметно. В процессе проведения монтажных работ, либо во время ремонта трубопроводов это умение пригодится.

Пайка проводов

Наиболее распространенный вопрос касается того, как правильно паять паяльником. Нужно концы проводов освободить для начала от изоляции с помощью ножа, либо кусачек. Параметры жил должны соответствовать размерам деталей. Лучше всего, когда паяльник не слишком большой, тогда соседние участки в процессе не будут повреждены. Небольшой паяльник, для сравнения достигает ненадежного, низкого качества результата. Детали с его помощью достаточно трудно прогреть.

Если вы занимаетесь пайкой многожильного провода, тогда нужно его скрутить, затем залудить. Процедура происходит следующим образом. Провод опускают в ванночку с канифолью. Каплей припоя мастер проводит по поверхности медных жил. Покрытие должно быть равномерным, покрывать все стороны. Излишки канифоли удаляют.

Относят к слабым сплавам припой. Он характеризуется низкой надежностью, ведь под воздействием небольших нагрузок повреждается. В процессе на провода наносят канифоль, после этого — припой. Время прогревания скрутки составляет 2–3 секунды.

Если речь идет об одножильных проводах, то их сначала зачищают до приобретения блеска, затем окунают в канифоль. Соединение занимает примерно 3–5 секунд. Затем на оголенный провод надевают трубку термоусадочного типа большого диаметра. Выполнение этой процедуры обеспечит высокий уровень изоляции.

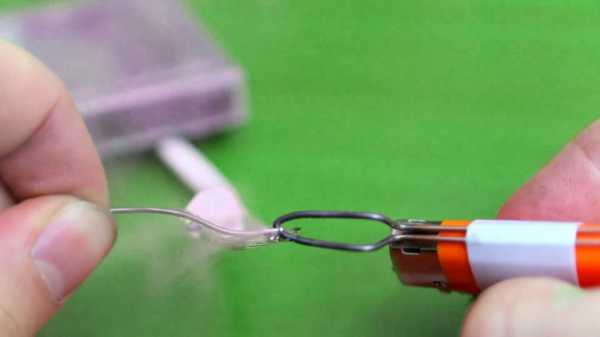

Специалисты рекомендуют при быстром остывании использовать обыкновенную зажигалку.

Пайка

Задавая вопрос касательно того, как правильно паять паяльником микрочипы, такую работу лучше доверить специалисту. Ведь работа сама по себе достаточно щепетильная, требует опыта и определенного мастерства.

Для правильной пайки необходимо уделить время подготовки деталей, необходимых в процессе инструментов. Ознакомьтесь с теоретическим аспектом, после чего закрепляйте знания на практике.

Необходимо помнить о защите флюсом слоя расплавленного припоя. Весомое значение имеет также выполняемая вами операция. Отталкиваясь от этого нужно подбирать прибор соответственной мощности и с подходящей формой жала.

Соблюдая основные правила пользования прибором и рекомендации специалистов, вы сможете соединить детали правильным образом, благодаря чему пайка прослужит действительно долго.

pauk.top

TOP HEADLINES
