Сварочный карандаш Лебедева
В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

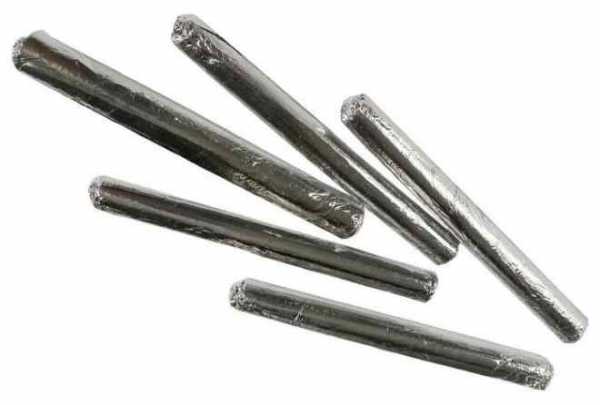

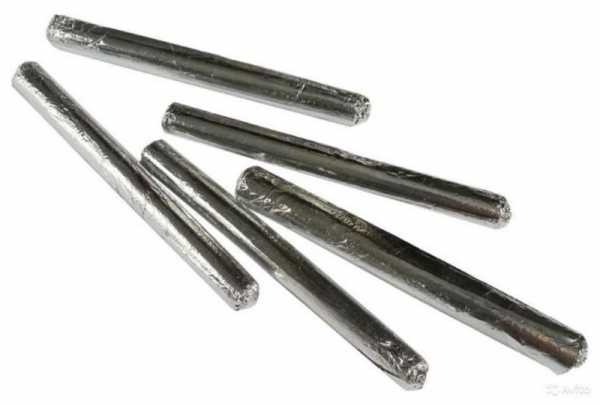

Общее описание карандаша
Сварной карандаш своего рода универсальное средство для многократного осуществления сварки. Внешне они напоминает трубку или штырь цилиндрической формы, плотно заполненный эзотермической смесью с примесью металлических оксидов. Внутренняя масса при сгорании образует необходимое количество тепла, которое способно оплавить металлическую кайму ремонтируемой поверхности. На поверхности сварного шва остается слой шлака, защищающий место припоя от пагубного воздействия внешней среды. Это крайне важно, так как сварка карандашом обычно применима к материалам, где степень качества шва и его надежность не должны пострадать.
Сравнение основных характеристик сварочных карандашей разных производителей
Существуют абсолютно разные по характеристикам карандаши для сварки. Каждый отдельно взятый производитель привносит в продукт что-то особенное:
Оксал. Данные изделия могут похвастаться высоким коэффициентом полезного действия в условиях отсутствия каких-либо источников электричества. Для начала работы потребуется только зажигалка или любой другой открытый огонь. Ремонт по восстановлению работоспособности материалов можно производить, не смотря на температуру окружающей среды.
Нанопайк. Сварочный карандаш данного производства славится относительно невысокой стоимостью. Он подходит даже для ремонта термостойкого пластика и эмалированной посуды. Один стержень можно использовать много раз, так как расход материала весьма экономичен.

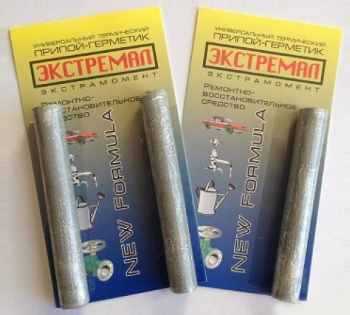

Сварочный карандаш Экстремал.
Этот вариант карандаша тоже применяют для восстановления металлов и эмали. Сварка карандашом «Экстремал» по качеству дает больше половины прочности обычной контактной сварки.Благодаря этому универсальному средству можно провести экстренный ремонт даже тогда, когда под рукой не имеется самых необходимых материалов. При его помощи можно не только спаять образовавшуюся трещину, но и осуществить резку материала. Нужно лишь подобрать необходимую марку средства с требующимися свойствами.

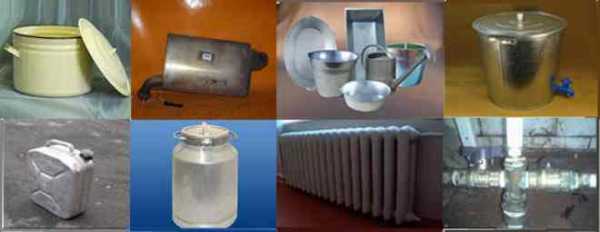

Термический карандаш способен провести ремонт следующих поверхностей:
- сталь;
- чугун;
- железо;
- латунь;
- медь;
- керамика;
- шифер;
- термостойкая пластмасса;
- бронза;
- нержавеющая сталь и другие подобные материалы.
Порядок использования изделия
Индивидуальной особенностью использования данного сварочного материала является возможность его использования в сварке даже на неподготовленной поверхности. В состав карандаша включаются специальные окисляющие флюсы. которые способны к самозачищению поверхности. Все же стоит отметить, что зачищенные и подготовленные детали, поддаются сварке лучше и имеют более надежное соединение.
- Инструкция по использованию довольно проста и состоит из следующих шагов:
- Подожгите карандаш, яркого пламени вы не увидите, он будет медленного плавиться;
- Размягченный конец аккуратно “размажьте” по свариваемой поверхности;
- Начинается процесс термитной сварки, смесь будет периодически раздаваться искрами, наблюдается активное взаимодействие флюсов с металлом;
- Сварка закончена, отвердевшее и остывшее соединение можно зачистить металлической щеткой или наждачной бумагой.
Внимание! В качестве техники безопасности следует пользоваться плоскогубцами или другими зажимами. Не лишним будет использование защитных очков и перчаток во избежание ожогов глаз или кожи.
Преимущества и недостатки применения термитного карандаша
К существенным преимуществам данного метода экстренного ремонта относятся следующие позиции:
- сварной карандаш помещается даже в самые труднодоступные места;
- он не требует подключения к электричеству;
- из-за минимальных размеров его можно переносить даже в кармане куртки;
- работа со стержнем настолько проста, что не требует каких-либо специализированных умений;
- припой позволяет осуществить сварку как в домашних, так и в полевых условиях;
- созданный сварной шов устойчив к термической обработке до 180 градусов;
- стоимость самого карандаша крайне мала.
Средство создает видимость палочки-выручалочки на все случаи жизни, однако у него все-таки есть и недостатки:
- если объем необходимого ремонта слишком большой, то может потребоваться сразу несколько карандашей, которые попросту могут не оказаться под рукой;
- большая затратность материала, как и при обычной контактной сварке, только вместо электродов расходуется сам карандаш.
Сферы применения
Термитный карандаш обычно используют для соединения как вертикальных, так и наклонных и горизонтальных поверхностей в различных деталях. Работы можно производить при любой температуре окружающей среды, в любых погодных условиях. Он может применяться в следующих ситуациях:
- работы по ремонту и монтажу в чрезвычайных ситуациях;
- оперативного исправления поломок в автомобилях, водном, железнодорожном и других
- транспортных средствах;
- спайка проводов из меди;
- ремонт радиаторов и трубопроводов в системах отопления;
- заделка трещин и сколов изделий из чугуна и бронзы;
- исправление недочетов в работе сельскохозяйственной техники в полевых условиях;
- разрезка материалов в труднодоступных местах.

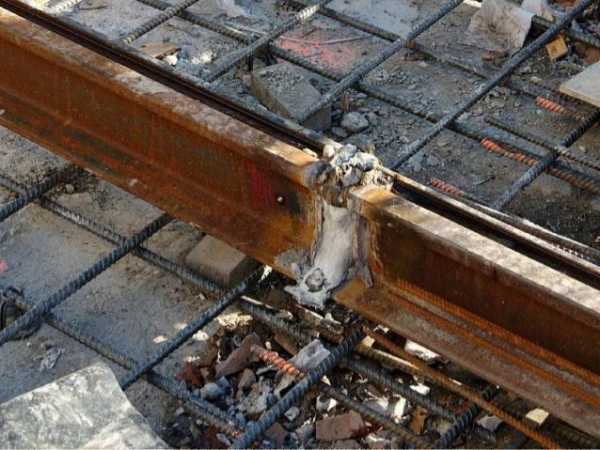

Карандаш сварка широко применяется при сварке рельсов железнодорожных путей – для сварки применяется термит, утрамбованный определенными порциями. Работу выполняет бригада из двух-трех человек. Термитная сварка рельсов хорошо зарекомендовала себя по сравнению с контактной сваркой: она не требует хитроумного дорогостоящего оборудования, большого количества рабочих и затяжных перерывов в движении поездов. Кроме того она может применяться при сварке на стрелочных переводах. Процесс сварки одного стыка в рельсовом полотне занимает около часа, а благодаря возможности работы нескольких бригад одновременно, можно добиться большей производительности.
Как видно из вышепредставленного сравнения, изделие имеет ощутимо высокую эффективность, однако для капитального соединения материалов он все же не рекомендуется. Рекомендуется применять карандаш только для временного соединения. Впоследствии все таки необходимо провести ремонт в его классическом понимании.
svarkagid.ru
Термитный карандаш
Наверняка у многих из вас возникала необходимость в использовании электросварки для какого-нибудь незначительного ремонта. Что вас останавливало? Мысль о том, сколько трудов и денег уйдёт на то, чтобы обзавестись сварочным аппаратом, верно? И поэтому вы находили какой-то другой выход из положения.
Изобретательность, это конечно здорово, но ведь можно было просто купить термитный карандаш. Помимо своих малых размеров, он имеет ещё одну отличительную особенность – не нуждается в электричестве, что делает его идеальным решением для дачных участков, которые лишены линий электропередач. Или вы можете взять его с собой в поход – вдруг пригодится?
Термитный карандаш: состав
В состав термитного карандаша входит сердечник, который изготавливается из углеродистой стали, и термит, представляющий собой горючий состав, наносимый на сердечник. Температура его горения – около 250-ти градусов по Цельсию, так что будьте осторожны.

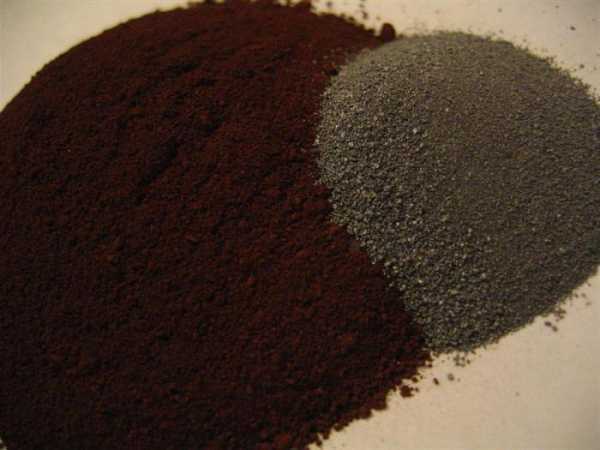

Сам термит состоит из алюминиевого порошка (25 процентов) и измельчённой железной окалины (75 процентов). Соотношение составляющий определяется по весу, а не по объёму. Есть ещё один компонент, известный, как нитроцеллюлозный клей, используемый для придания металлическим составляющим термита определённой твёрдой формы. При самостоятельном изготовлении можно использовать и другой клей, однако быстрее всего процесс пойдёт с нитроцеллюлозным, учитывая скорость его затвердевания и высыхания.
Также термитные карандаши отличаются друг от друга диаметром стального сердечника. Чем он толще, тем большая масса деталей будет доступна для сварки термитным карандашом. Как правило, данный диаметр равняется двум-пяти миллиметрам.
Наконец, третья, достаточно важная деталь термитного карандаша. На кончик карандаша наносится затравка, которая приготовляется из одной части опилок алюминия и двух частей бертолетовой соли. Их также объединяют друг с другом при помощи клея. Уже по названию ясно, что при помощи затравки карандаш поджигается.
Как работать термитным карандашом
Чтобы активировать работу термитного карандаша, следует поджечь его затравку, а после того, как разгорится сам термит, следует произвести непосредственно сварку нужных частей. Этот процесс аналогичен обыкновенной электросварке, когда используется электрод. Шов получится почти идентичным.
При работе с термитами следует быть очень осторожным, необходимо работать в защитных очках и брезентовых рукавицах (температура горения равняется температуре раскалённой духовки). Обязательно производите сварку в сухую погоду, когда нет возможности попадания капель воды на поверхность сварки. Иначе вы рискуете вызвать спонтанный взрыв, в результате которого термит будет разбрызган, а вы можете получить серьёзные ожоги.

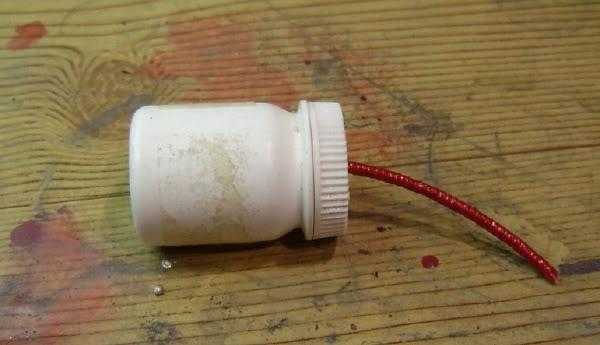

Последний совет: храните термитный карандаш в герметично закрывающейся упаковке, которая защитит его от влаги.
Сваривать при помощи такого карандаша можно абсолютно любую стальную поверхность, которая имеет небольшую площадь.
С помощью этого компактного решения можно легко обойтись без электрической или газовой сварки.
www.hugebuilding.ru
виды, особенности использования термитного карандаша
Сварочный, или термитный карандаш — это простое в использовании средство сварки металлических деталей. Он не требует никакого дополнительного оборудования, как электросварка и газосварка, и помещается в кармане. Не нужно также и длительное обучение — применять карандаш может любой домашний мастер. Использовать его можно в походных условиях, в жару и мороз, дождь и ветер. Важно помнить, что сварочный карандаш — средство оперативного устранения неисправностей. Для постоянного использования детали потребуется провести полноценный ремонт.

Принцип действия
Состоит карандаш из спрессованной смеси алюминия и окисла железа. При возгорании такого материала происходит обильное выделение тепла (экзотермическая реакция). С химической точки зрения идет восстановительная реакция Fe из оксида с участием Al. При разрыве молекулярных связей в оксиде и образуется выброс тепловой энергии.
Температура реагентов повышается до такой степени, что восстанавливаемое железо тут же переходит в жидкое фазовое состояние, или попросту плавится. Этот расплавленный металл проникает в отверстия, щели и трещины в соединяемых или ремонтируемых деталях и заполняет их.
Высвобождающиеся из молекул оксида атомы кислорода реагируют с алюминием, образуя окисел алюминия. Он играет роль флюса, препятствуя повторному окислению расплава и нагретых до температуры пластичности областей изделия.
Сварочный карандаш заключает в себе все необходимые компоненты для сварки:
- присадочный металл для формирования материала шва;
- флюс, защищающий сварочную ванну от кислорода и азота воздуха;
- источник тепловой энергии для расплавления металла.
По химическому составу карандаши могут различаться. Вместо алюминия в качестве восстановителя можно применять магний. Металл-восстановитель выбирают в зависимости от того, для сваривания каких сплавов предназначена конкретная модель карандаша.
В карандашах, предназначенных для сварочных работ по деталям большой толщины, в середине вставляют металлический стержень – его металл уйдет на формирование шовного материала.
Разновидности
Производители выбрасывают на рынок множество марок и моделей сварочных карандашей. Не все они сделаны достаточно качественно, у некоторых остается неясен даже химический состав.

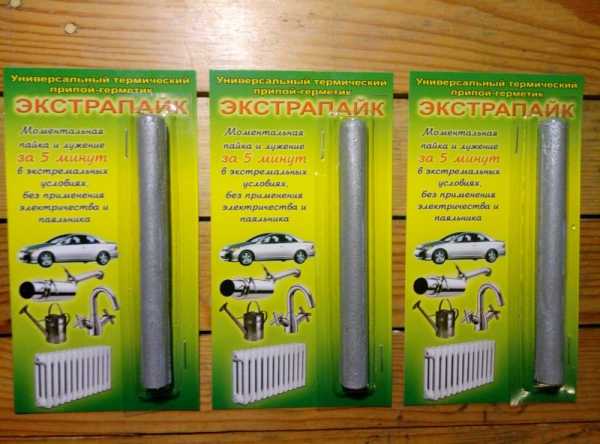

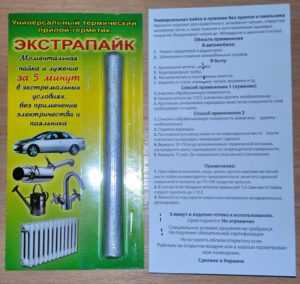

Экстрапайк
Лучше не экспериментировать и придерживаться продукции положительно зарекомендовавших себя за многое годы производителей:
- Термокарандаш для сварки Экстрапайк. Подходит для ремонта и заварки глубоких трещин и сквозных отверстий стальных и алюминиевых, сплавов, а также эмалированной продукции. Осуществляет лужение поверхностей, восстановление эмалевого слоя. Срок хранения практически неограничен, расход при работе достаточно велик.

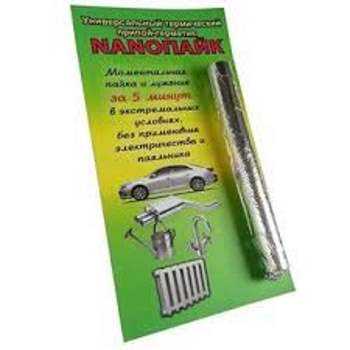

- Универсальный карандаш Нанопайк. Изготовлен с использованием магния в качестве восстановителя. Может работать с любыми металлами и сплавами. Заметно дороже.
- Экстремал. С его помощью можно отремонтировать детали из металла, как с эмалевым покрытием, так и без него. Доступен по цене. Производитель заявляет, что прочность сварного шва доходит до 70% от шва, сделанного электросваркой.

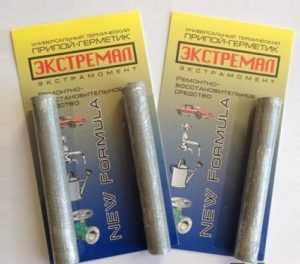

Сварочный карандаш Экстремал
На рынке представлены и другие марки карандашей, схожие по своему качеству и возможностям.
Технология использования
Процесс применения сварочного карандаша достаточно прост и по силам каждому домашнему мастеру. Последовательность операций следующая:
- Тщательно подготовить поверхность, очистив проволочной щеткой или абразивной бумагой от ржавчины, остатков старой краски и других загрязнений.
- Обезжирить с помощью бензина, уайт-спирита или другого растворителя.
- Снять упаковку с карандаша. Металлическую крышку передвинуть на другой конец стержня — за нее будем держать.
- Не забыть надеть очки (или маску) сварщика и плотные брезентовые (спилковые) рукавицы.

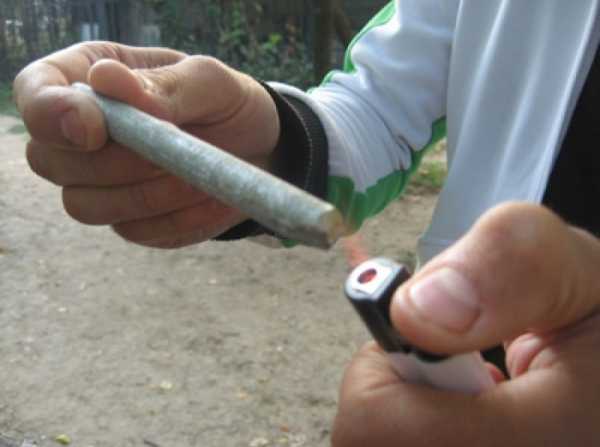

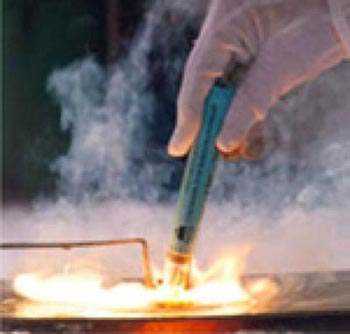

- Спичкой или зажигалкой прогреть и поджечь конец стержня.
- Горящий конец поднести к месту начала сварочного шва и придать к поверхности детали. Вести стержень вдоль линии шва, задерживаясь на одном месте не менее 3 секунд, с тем, чтобы свариваемые кромки успели прогреться до температуры плавления.
- Сварку ведут без колебаний, если правой рукой, то справа налево. При слишком большой скорости ведения сварочный зазор заполнится шлаком, но в него попадет недостаточно расплава для надежного соединения.
По окончании сварочных работ огарок стержня нужно положить на бетон, землю (без сухой травы) и бросить в ведро с водой.
Преимущества и недостатки применения термитного карандаша
К основным достоинствам карандаша для сварки металла относятся:
- Возможность работать в самых стесненных, труднодоступных местах.
- Энергонезависимость — не требуется источников электроэнергии или газа.
- Малогабаритность — помещается в карман спецодежды.
- Для работы не требуется долгого обучения и специальных навыков.
- Может работать как в условиях мастерской, так и в полевых условиях.
- Термостойкость шва — до 180 °С, что делает приспособление незаменимым при ремонте домашней утвари и посуды.
- Дешевизна.

Применение сварочного карандаша
Кроме достоинств, как и у любого реально используемого метода сварочных работ, имеются и недостатки:
- Качество шва ниже, чем при электро- или газосварке.
- Не подходит для выполнения больших объемов работ.
- Высокий расход материала.
Сочетание достоинств и недостатков делает метод прекрасно подходящим для мелкого оперативного ремонта.
С какими металлами может работать
Благодаря своей универсальности сварочные карандаши можно использовать для сварки таких материалов, как:
- конструкционные стальные сплавы;
- листовой оцинкованный прокат;
- чугун;
- сплавы алюминия;
- медные сплавы: бронза, латунь и т.п. ;
- нержавеющие и высоколегированные сплавы;
- термостойкие пластики.

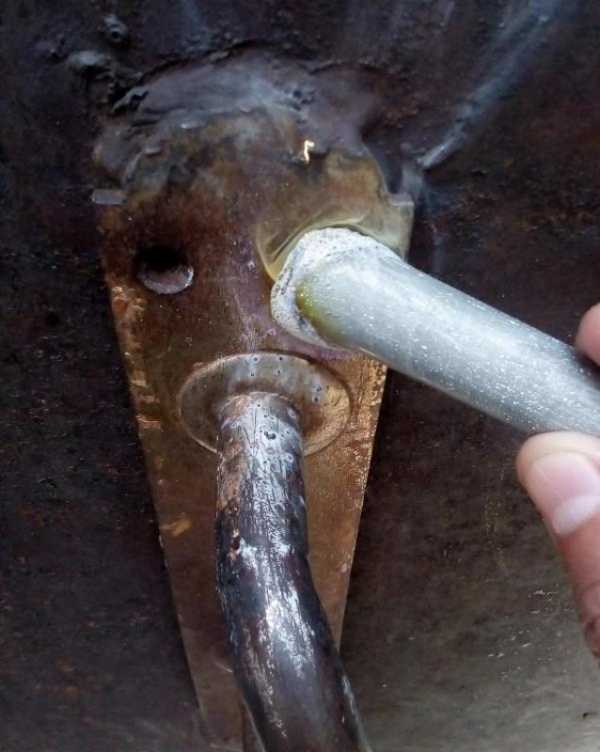

Мелкий ремонт термическим карандашом
Промышленные карандаши специального состава применяют и для сварки других металлов, а также для сварочных работ под водой, в вакууме и других экстремальных условиях.
Подготовка к работе
Тщательная подготовка рабочего места и свариваемых деталей станет залогом высокого качества и безопасности сварочных работ.
Рабочее место необходимо очистить от горючих материалов, ГСМ и других легковоспламеняющихся жидкостей. Свариваемые детали подлежат механической очистке от загрязнений и обезжириванию.
Свариваемые детали необходимо прижать друг к другу и надежно зафиксировать в тисках, струбцинах, других инвентарных крепежных устройствах.
Как соединять горизонтальные швы встык и внахлест
При соединении встык нужно подложить под сварочный зазор пластину из негорючего материала: бетон, кирпич, асбест, массивный металл. Использовать для этого горючие материалы — дерево, фанеру, пластик — недопустимо. В ходе восстановительной реакции достигается температура до 2800 °С
Соединение вертикальных поверхностей
Выполнение горизонтального шва на вертикальных или наклонных поверхностях потребует дополнительной оснастки.
Ее называют «сварочная полка», она закрепляется струбцинами или сварочными магнитами вдоль линии шва на 3-5 мм ниже и предотвращает стекание расплава по детали вниз.
Резка металлов
Карандашом можно не только сваривать, но и резать металл. При этом карандаш ведут вдоль линии реза медленнее, чем при сварке. Подкладочные плиты не используют, чтобы расплав мог свободно вытекать из линии реза.
Изготовление своими руками
Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.
Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

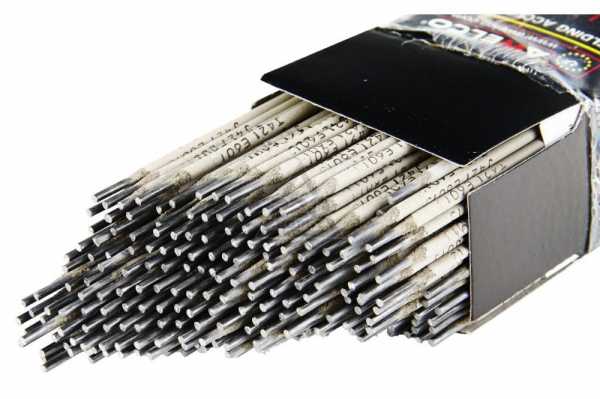

Электроды для ручной сварки
Состав для собственного покрытия содержит:
- одну часть опилок алюминия;
- три части железной окалины;
- Связующее — клей момент или другой прочный клей.
Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.
Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:
- 1 часть бертолетовой соли;
- 2 части измельченного до состояния опилок алюминия.
После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).
Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.
Сферы применения
Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:
- Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
- Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
- Ремонт рельсового пути, стрелок и переходов.
- Пайка медных проводов и других электрокомпонентов.
- Ремонт трещин в компонентах отопительных систем.
- Ликвидация утечек в магистральных и распределительных трубопроводах.
- Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
- Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

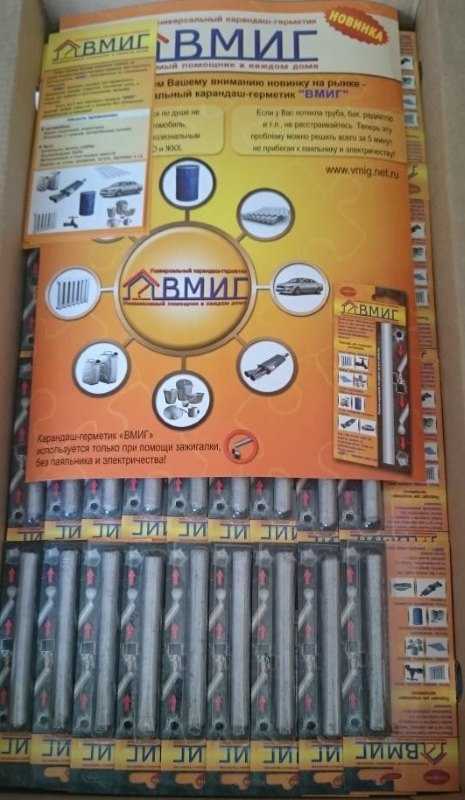

Паяльный карандаш вмиг
Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.
Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки.
Правила безопасного пользования
Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:
- Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
- Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
- Использовать для подкладок под шов и сварочных полок только негорючие материалы.
- Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
- При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
- При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
- По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.
Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Состав смеси для изготовления термитного карандаша
Сегодня мы поговорим о том, как нам соединить друг с другом, образно говоря, два куска металла, если под рукой нет сварочного аппарата. Бывают такие моменты, особенно в своем доме, когда нужно что-то приварить мелкое и незначительное, но крайне нужное. Не будешь же ты ради того, чтобы например, приварить пару металлических прутьев к самодельному мангалу, покупать сварочный аппарат? Ведь он стоит недешево. Но, не стоит опускать руки, и бегать по деревне, третируя соседей на предмет нахождения у них необходимого оборудования. Все можно решить гораздо проще, а именно, сделать самодельный термитный карандаш. Конечно, для этого вам все равно придется посетить специализированный магазин, чтобы приобрести все необходимые ингредиенты для изготовления термитного карандаша. Но, затраты будут для вас в этом случае практически нулевыми, по сравнению с покупкой сварочного инвертора. Итак, приступим.
Ингредиенты термитного карандаша для сварки металла
Чтобы изготовить термитный карандаш, нам нужно найти кусок проволоки из углеродистой стали. На эту проволоку, мы и будем наносить термитную смесь. Термитная смесь очень густо замешивается на нитроцеллюлозном клею, который сохнет гораздо быстрее любого другого клея. Кстати, забыл сказать, проволоку нужно подбирать еще и по диаметру. Если ваши свариваемые металлические части довольно массивные, то и проволоку, соответственно, нужно взять более толстую. И наоборот. Если детали мелкие и легкие, то проволоку можно использовать тонкую. Обычно толщина проволоки для термитного карандаша варьируется от двух до пяти миллиметров, зависимости от массивности свариваемых деталей.

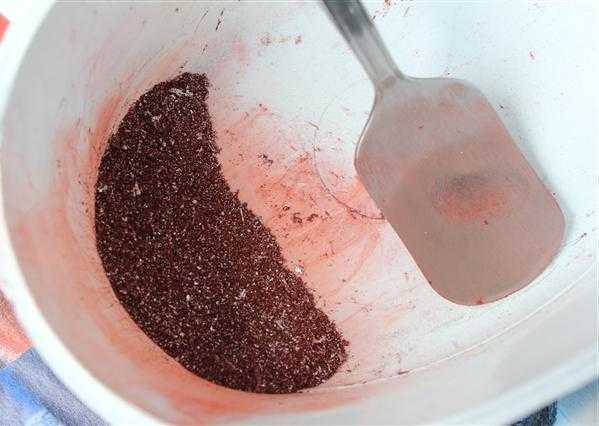

А теперь, так сказать, рецепт состава термитной смеси. Нам нужны опилки алюминия, которые будут составлять 23% от общей массы приготавливаемой смеси термита. А также 77% порошка железной окалины. Размер стружки алюминия и окалины не должен превышать 0.5 миллиметра. После того как мы нанесем термитную смесь на проволоку, нам нужно ее конец оборудовать специальной затравкой, своеобразной спичечной головкой. Для изготовления смеси затравки мы используем бертолетову соль и алюминиевые опилки в соотношении 2:1 по общей массе. Затравка тоже замешивается на клею. Итак. Обмазали проволоку слоем термитной смеси. На кончик нанесли смесь затравки. Высушили все это и получили термитный карандаш. Он чем-то будет напоминать бенгальский огонь. Поджигаем затравку, термит разгорается, подносим к свариваемым деталям и наносим сварочный шов. Естественно необходимо все это выполнять максимально защитившись. То есть нужны еще сварочные очки и брезентовые рукавицы.
Похожая информация:
ahmojdom.ru
Сварка без сварки – сварочный карандаш
В статье мы расскажем в форме презентации, как родилась и развивалась идея создания сварки без сварки, а также пайки и резки без специального оборудования. Что такое сварочный карандаш и с чем его едят? Также расскажем о разработках отечественных ученых и зарубежных стартапах.
Германия в 30-х годах ХХ века являлась лидером в области термитных технологий сварки.
Свое бурное развитие технология получила в первую очередь в деле тигельной сварки –теперь соединить две части железнодорожной рельсы не составляет труда.
Если вкратце, приспособление для сварки состоит из:
- Тигель;
- Термитная смесь;
- Рельсы;
- Разъемная огнеупорная форма
Комбинированный способ
Способ промежуточного литья (до, в процессе и после заливки)
Заварка дефекта.
В конечном итоге, данные технологии привели к рождению идеи компактного сварочного инструмента в форме стержня- карандаша.
Однако при воплощении идеи в жизнь «первопроходцев» ожидала неудача. Дело в том, что при быстром остывании смеси в сварочной ванне после прекращения горения карандаша, шлак и металл перемешиваются и материал становится хрупким.
В результате, основанные на алюминиевом термите смеси так и не дали позитивного результата и в профессиональной среде, и в литературе модель «карандаша» была признана «не реализуемой» и долгое время никто этой проблематикой не занимался, пока не появился профессор, доктор технических наук, академик Лебедев Владимир Георгиевич.
Случайно познакомившись с идеей, вначале он рассчитал математическую модель, а затем реализовал химическую, на основе медного термита, при которой пара металл –шлак разъединяются в процессе образования припоя-сплава.
Открытые публикации В.Г. Лебедева в российских изданиях стали основой создания нескольких сварочных инструментов, присутствующих на рынке России.

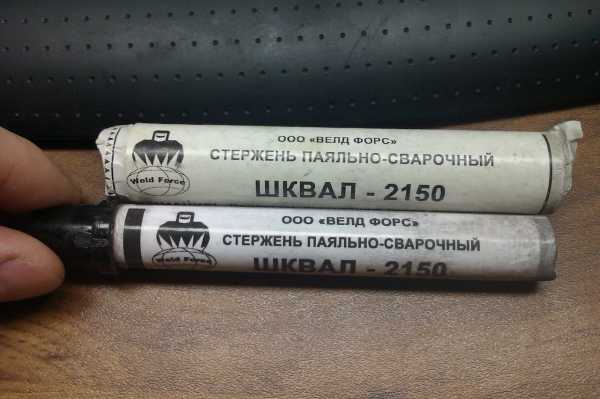

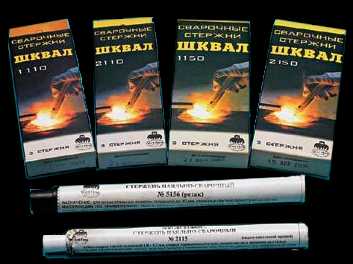

Сварочные карандаши Шквал и Оксал производятся в Санкт-Петербурге и применяются для сварки, пайки и резки без применения какого-либо специального газосварочного или электросварочного оборудования.
Автономная мобильная сварка –карандаш СК-1, Москва

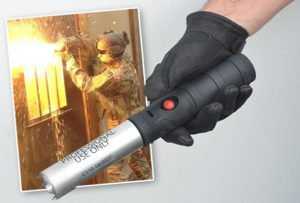

Tech Torch -лазерный меч из «Звездных войн» — как окрестили его в США
Есть и зарубежный аналог (стартап в США) TEC Torch Promotion – термитное режущее устройство со сменным картриджем (устройство стоит 300$; картридж – 50$).
В Америке TEC Torch используется в качестве компактного инструмента, который могут использовать в своей работе американские правоохранительные органы, военнослужащие, мчсники. TEC Torch может открыть любую дверь за считанные секунды, что может спасти жизни людей, попавших в форс-мажорные обстоятельства.

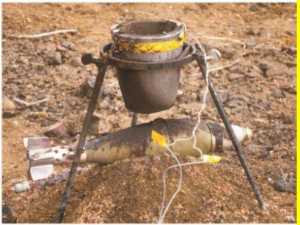

Термитный резак в действии
Время сгорания картриджа всего несколько секунд – оптимальное время для проведения оперативного вмешательства. Картридж Rod Cutter может прожечь насквозь стержень диаметром до 2 см (при этом не важно, что перед вами, закаленная, низкоуглеродистая или нержавеющая сталь), а картридж Plate Penetrator способен вырезать отверстие до 1 см в металлической пластине толщиной до 1,3 см. Для выполнения сложных задач может потребоваться несколько картриджей или их комбинация.
Смотрите видеоролик, демонстрирующий возможности инструмента

Факел в гильзе – прожиг до 3 мм (цена 30 евро)

Прожиг с помощью тигеля до 10 мм ( цена 200 евро)
Это если вкратце о наработках «проклятых буржуев», а вот что можно реально приобрести для выполнения разовых бытовых задач.
Автономный сварочный инструмент НЕ ТРЕБУЕТ
- Профессиональной квалификации
- Внешних источников энергии
- Специального оборудования

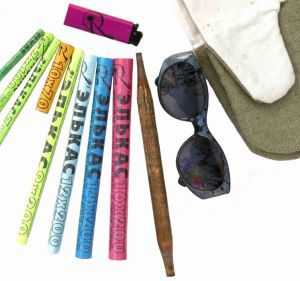

Все что необходимо для сварки – солнцезащитные очки, зажигалка и сам карандаш.
Материал шва- легированная бронза.
Прочность на разрыв: 35-45 кг/мм2.
Толщина свариваемых деталей: 0,3-6 мм
svarka-master.ru
Сварка термитная своими руками
Изготовление термитного карандаша своими руками
Сегодня мы поговорим о том, как нам соединить друг с другом, образно говоря, два куска металла, если под рукой нет сварочного аппарата. Бывают такие моменты, особенно в своем доме, когда нужно что-то приварить мелкое и незначительное, но крайне нужное. Не будешь же ты ради того, чтобы например, приварить пару металлических прутьев к самодельному мангалу, покупать сварочный аппарат? Ведь он стоит недешево. Но, не стоит опускать руки, и бегать по деревне, третируя соседей на предмет нахождения у них необходимого оборудования. Все можно решить гораздо проще, а именно, сделать самодельный термитный карандаш. Конечно, для этого вам все равно придется посетить специализированный магазин, чтобы приобрести все необходимые ингредиенты для изготовления термитного карандаша. Но, затраты будут для вас в этом случае практически нулевыми, по сравнению с покупкой сварочного инвертора. Итак, приступим.
Ингредиенты термитного карандаша для сварки металла
Чтобы изготовить термитный карандаш, нам нужно найти кусок проволоки из углеродистой стали. На эту проволоку, мы и будем наносить термитную смесь. Термитная смесь очень густо замешивается на нитроцеллюлозном клею, который сохнет гораздо быстрее любого другого клея. Кстати, забыл сказать, проволоку нужно подбирать еще и по диаметру. Если ваши свариваемые металлические части довольно массивные, то и проволоку, соответственно, нужно взять более толстую. И наоборот. Если детали мелкие и легкие, то проволоку можно использовать тонкую. Обычно толщина проволоки для термитного карандаша варьируется от двух до пяти миллиметров, зависимости от массивности свариваемых деталей.
А теперь, так сказать, рецепт состава термитной смеси. Нам нужны опилки алюминия, которые будут составлять 23% от общей массы приготавливаемой смеси термита. А также 77% порошка железной окалины. Размер стружки алюминия и окалины не должен превышать 0.5 миллиметра. После того как мы нанесем термитную смесь на проволоку, нам нужно ее конец оборудовать специальной затравкой, своеобразной спичечной головкой. Для изготовления смеси затравки мы используем бертолетову соль и алюминиевые опилки в соотношении 2:1 по общей массе. Затравка тоже замешивается на клею. Итак. Обмазали проволоку слоем термитной смеси. На кончик нанесли смесь затравки. Высушили все это и получили термитный карандаш. Он чем-то будет напоминать бенгальский огонь. Поджигаем затравку, термит разгорается, подносим к свариваемым деталям и наносим сварочный шов. Естественно необходимо все это выполнять максимально защитившись. То есть нужны еще сварочные очки и брезентовые рукавицы.
Похожая информация:
ahmojdom.ru
Полезные советы, сделать своими руками – Термитная сварка
СВАРКА ТЕРМИТОМ
При термитной сварке металл плавится под действием тепла, источником которого является расплав, формирующийся в результате химической реакции алюминиевого порошка с окислом металла. Образующаяся при этом окись алюминия (шлак) служит защитой металла от атмосферного воздействия.
Для сварки используются специальные термитные карандаши, которые можно изготовить самим. Термитный карандаш представляет собой отрезок проволоки из обычной углеродистой стали самого низкого качества. Диаметр проволоки (2—5 мм) зависит от того, насколько массивными будут свариваемые детали: чем они массивнее, тем толще нужна проволока.
Сверху на проволоку наносят термит, круто замешанный на клею. Клей лучше брать нитроцеллюлозный – он быстрее сохнет. Термит состоит из смеси опилок величиной не более 0,5 мм: 23 % алюминия (но не силумина) и 77 % железной окалины. На конец термитного карандаша наносят затравку размером со спичечную головку, которая состоит из одной части по массе бертолетовой соли (КСЮ,) и 0,5 частей мелких алюминиевых опилок. Она также замешивается на клею. Затравка нужна для поджигания термита.
Теперь об изготовлении термитных карандашей. Можно сделать нехитрое устройство для получения сразу десятка таких карандашей. Оно представляет собой деревянное основание, к которому прибита гвоздями алюминиевая гофрированная полоса. С торцовых сторон к полосе плотно прижимаются две алюминиевые стенки с отверстиями для крепления проволочных стержней термитных карандашей. Внутренние стенки гофра смазывают разделительным составом: керосин 65 %, парафин (стеарин) 35 %. После высыхания состава в отверстии стенок вставляют проволочные стержни и секции заполняют термитом, замешанным на клею. Как только термитная масса высохнет, карандаши вынимают и наносят затравку. Готовые стержни складывают, заворачивая головки в бумагу. При сварке пользуются держалкой (как у электросварщиков) и очками с увиолевыми (темными) стеклами. Одним карандашом после небольшой тренировки можно сварить элементы конструкции в 6 – 8 точках.
polez-sovet.ucoz.ru
Применение и состав термитной смеси
Вспомогательные средства для обеспечения технологических процессов в строительстве и производстве нередко предусматривают использование химических составов. К таким относятся и термитные смеси, которые имеют множество рецептур. В результате использования подобных составов пользователь получает или повышенное тепловое воздействие (в сварочных работах), или эффект детонационного механизма (в зажигательных системах пиротехники). Ингредиенты для термитной смеси в основном представлены металлическими элементами, но встречаются и другие химические компоненты. Точный состав определяется условиями применения смеси и эффектом, который требуется получить. Так или иначе, изготовление термитов производится и не специалистом в домашних условиях.
Общие сведения и состав
Химические термиты относятся к группе унитарного топлива, в равномерных пропорциях содержащего горючие компоненты и окислитель. Специфика такой смеси обуславливает ее способность возгораться даже без доступа к воздуху. Характеристики и свойства термитной смеси позволяют ставить ее в один ряд с бикфордовым шнуром и порохом. Однородные составы могут изготавливаться и в газообразном виде. Для этого используется комбинация подходящего газа и воздуха. Такие вещества предусматривают более высокие требования к условиям эксплуатации и содержанию, поскольку обладают значительной взрывоопасностью.
Применение
В зависимости от требуемого результата и условий использования термиты могут обеспечить такие функции, как тепловое воздействие и пиротехнический эффект. Пиротехнические составы могут применяться в качестве средств освещения и в изготовлении сигнальных огней. Но главное направление практического использования термитов – это сварка. Получаемые в результате воздействия тепловой энергии соединения отличаются прочностью и долговечностью.
Принцип работы термитной смеси при образовании швов заключается в плавке состава из металлических компонентов, которая и обеспечивает надежное антикоррозийное соединение. Но важно учитывать, что приварочная система, требуемая для осуществления термической сварки на трубопроводах, предусматривает не только медную термосмесь, но и тигельную форму с поджигом.
Традиционный состав
В классическом представлении химический термит – это смесь из тонкоизмельченных компонентов железной окалины и алюминия. Именно такие составы наиболее востребованы в строительных операциях (как правило, сварочных) и промышленности. Это обусловлено тем, что активация смеси путем поджигания сопровождается повышением температуры и активным выделением теплоты. Хотя смесь термитная железная более известна как феррумная, ключевую роль в ее действии играет алюминий. В частности, процесс алюмотермии определяет эффективность реакций, благодаря которым возможна сварка стальных конструкций.
Пиротехнический состав
Основой таких составов также является топливо и окислитель, но в усложненном виде. К используемым компонентам можно отнести хлорат калия (основная часть состава), карбонат стронция (примерно четверть) и серу, окрашивающую пламя. Функцию окислителя выполняет хлорат калия, а сера действует как горючий элемент. В процессе горения пиротехнической термитной смеси также активно выделяется тепло и повышается температура: дымовые составы обеспечивают сотни градусов, а осветительные достигают 3 000 °С. Как правило, пиротехнические смеси не используются для обеспечения теплового воздействия, их сгорание сопровождается довольно интенсивным формированием пламени.
Медные смеси
Термиты, в составе которых присутствует окись меди, обычно изготавливаются целенаправленно для обслуживания сварочных операций на стальных газопроводах. Высокая ответственность формируемых швов обусловила необходимость повышения объемов выделяемой тепловой энергии. По этой причине смесь термитная медная включает ферросилиций вместо ферромарганца, который обладает не столь высокой температурой плавления. В готовом виде состав такой смеси включает:
- оксид меди – 70%;
- медный порошок – 12%;
- алюминий – 10%;
- ферросилиций (или ферромарганец) – 8%.
Такое сочетание элементов повышает качество и надежность сварочных работ благодаря увеличению выделяемых тепловых объемов энергии в процессе расплава.
Термитный карандаш
По своему составу термокарандаш может повторять любой из рецептов смеси, но его главной особенностью является цилиндрическая форма, в которой находится активная начинка: шнур горения и воспламеняющиеся элементы. Он помещается в тигельную форму, изготовленную из жаростойкого графита. Окончание шнура выводится в специальное отверстие крышки, связывая состав термитной смеси цилиндра и средство поджигания в виде спички.
В процессе сгорания при сварке по воспламеняющемуся элементу будет происходить активация термической смеси, запрессованной в карандаш. Таким образом, выгорание термосмеси приведет к тому, что нагретая металлическая начинка оплавится с поверхностью трубы и образует прочное соединение. К достоинствам термокарандашей относятся два момента. Во-первых, отпадает необходимость готовить специальную термоспичку. Во-вторых, сама формовка смеси в готовых пропорциях обеспечивает удобство ее хранения и перевозки.
Термит своими руками
Для изготовления простой рецептуры термита в домашних условиях потребуется два ингредиента – железная окалина и металлический алюминий. Их следует брать в пирофорном (мелкодисперсном) виде – в этом состоянии вещества напоминают мелкую пыль. В зависимости от того, в каких объемах должна быть получена термитная смесь своими руками, готовится и специальная посуда – после всех операций приготовления можно использовать сосуд из алюминия или стали.
По массе пропорции ингредиентов будут следующими: 4 части алюминия к 3-м долям окалины. Компоненты тщательно перемешиваются. Далее будет не лишним добавление в смесь магнезии (жженая марганцовка), которая выполнит функцию катализатора. Ее можно внести в объеме, составляющем не более 20 % от общей массы из металлических веществ. Затем состав вновь перемешивается.
Как видно, ответ на вопрос о том, как сделать термитную смесь, довольно простой. Но важно предусмотреть и способ ее применения. Готовый состав можно поместить в сосуд. В нем смесь подвергается тщательной прессовке, уплотняется и закупоривается с целью исключения проникновения влаги. После этого следует проделать продолговатое отверстие для магниевой ленты, которая войдет в емкость на несколько сантиметров. Для активации состава достаточно поджечь ленту спичкой.
Рецепт литого термита
Это один из самых удобных в приготовлении составов. Его можно изготовить и сформовать в любой таре. К отличиям литой смеси относится минимальное выделение, но взамен этого на выходе остается шлак, длительное время выдерживающий влагу. Литая термитная смесь своими руками изготавливается из следующих компонентов: оксид железа (3 доли), гипс (2 доли), алюминиевый порошок в виде смеси из грубого и тонкого металлов. Все составляющие перемешиваются, а затем для размягчения гипса добавляется вода. Полученная масса формуется, и в таком виде ее необходимо оставить на полчаса. Далее смесь вновь заливается водой и хранится для сушки в течение недели. Когда это время пройдет, желательно на солнце еще раз просушить состав, а затем просверлить отверстие для активирующего заряда.
fb.ru
www.samsvar.ru
Сварочный карандаш для металла экстрапайк, нанопайк и другие виды
При ремонте металлических изделий без сварки обойтись очень сложно, практически невозможно. В ситуациях, когда сварочного аппарата рядом нет, а проблема стоит остро, можно применить сварочный карандаш экстрапайк.
В основе изобретения лежит известная реакция термитной смеси. По этой причине карандаш иногда называют термитным. Удачное внедрение химического превращения в практику позволяет ремонтировать многие металлические детали в полевых условиях.
Принцип действия
Термитные смеси состоят их алюминия и оксида железа, которое часто называют окалиной. При поджигании этой смеси начинается интенсивный экзотермический процесс.
Напомним, что к экзотермическим относятся реакции, идущие с выделением энергии. Восстановление железа из оксида алюминием происходит с выделением большого количества теплоты.
Температура реакции настолько велика, что образующееся железо плавится. Именно этим расплавом заполняют отверстия, прорехи, щели в ремонтируемых изделиях.
Образующийся параллельно оксид алюминия исполняет роль сварочного шлака. В карандаше для сварки металла, выражаясь современными терминами, «все включено»: флюс, металл для образования сварочного шва, источник энергии для плавления.
Существует несколько разновидностей карандашей. Вместо алюминия в состав термитной смеси может быть введен магний. Эффект будет точно таким же. В зависимости от материала, который рекомендуют сваривать, делают сварочные карандаши по разным технологиям.
Иногда помимо термитной смеси по центру размещают металлический стержень. Он при высокой температуре расплавляется и служит основой шва. В других модификациях ограничиваются только термичной смесью. Сплавление при этом происходит за счет образующегося железа.
Разновидности
Рынок постоянно пополняется новой продукцией для быстрого сваривания. Некоторые из изделий, к сожалению, не имеют точной информации о составе, производителях, сертификации продукции.
Иногда складывается впечатление, что производят такую продукцию кустарными методами. Надо выбирать сварочные карандаши внимательно. Следует покупать товар только проверенных торговых марок, хорошо зарекомендовавших себя в кругу пользователей. В перечень известной качественной продукции входит:
сварочный карандаш экстрапайк хорошо заваривает отверстия в деталях из черного металла, алюминия, сплавов с эмалированными покрытиями, полимеров. Им можно восстанавливать слой эмали, проводить лужение поверхностей. Срок годности термического цилиндра неограничен. Производители рекомендуют приобретать его с запасом, во избежание сложностей при экстремальных ситуациях;
нанопайк – это сварочный карандаш, содержащий в составе термитной смеси магний. Он также восстанавливает железо из окалины, выделяя большое количество теплоты. Рекомендован для работы с любыми металлическими и неметаллическими материалами;
хорошую репутацию имеет сварочный карандаш экстремал. Он пригоден для ремонта металлических изделий без покрытий и с эмалированным наружным слоем. Стоит недорого, Прочность образующегося шва достигает до 70% прочности соединения, полученного электродуговой сваркой.
Существуют еще несколько видов известных карандашей под разными названиями с аналогичными возможностями. Пользуясь услугами проверенных поставщиков, покупатель приобретает термитные карандаши отличного качества.
Правила безопасного пользования
Сварочные карандаши удобны в работе, не требуют особых навыков. Главное условие безопасного, результативного использования – внимательное прочтение указаний и неукоснительное их соблюдение:
- перед сваркой поверхность очистите от мусора и выставьте в удобное положение;
- наденьте на руки защитные перчатки, на глаза – очки. Многие умельцы работают без них, но лучше перестраховаться и защитить себя от разлетающихся по сторонам искр;
- распечатайте упаковку, возьмите в руки карандаш;
- на рабочем конце надет металлический колпачок, снимете его и наденьте на заднюю торцевую часть;
- оголенный рабочий конец подожгите зажигалкой или спичками;
- поднесите горящий конец карандаша к завариваемому месту, прижмите и подержите несколько секунд. После чего спокойно, не торопясь проводите по отверстию в детали, нанося расплавленную пасту.
После нанесения паста может заискрить, а горение карандаша прекратится. Это нормально. Равномерно распределив расплав по всей проблемной зоне, надо дождаться результата. После остывания массы ее можно зачистить наждачной бумагой.
Карандаш незаменим при возникновении непредвиденных ситуаций, удобен для использования на даче, в поездке, на рыбалке, в гараже и дома. Цена изделия доступна каждому. Хранить его нужно в сухом месте.
svaring.com
