Панели распределительных щитов ЩО70 - Каталог

Главная / Каталог / Панели распределительных щитов ЩО70

Панели распределительные щитов серии ЩО70 предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 380/220В, защиты от перегрузок и токов короткого замыкания и применяются для комплектования распределительных устройств с глухозаземленной нейтралью.



Панели предусмотрены для одностороннего обслуживания.

Панели предназначены для эксплуатации в условиях умеренного климата категории размещения 3 по ГОСТ 15150, при этом нижний предел температуры окружающего воздуха - минус 50 С, и устанавливаются в электропомещениях:

- высота над уровнем моря не более 1000 м;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции;
- относительная влажность воздуха 90% при температуре 20 град.С;
- рабочее положение в пространстве - вертикальное с допустимым отклонением не более 5 градусов в любую сторону.
Номинальный режим работы - продолжительный.

Вид обслуживания - периодический.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ЩО 70-Х-ХХ-УЗ

ЩО – Щит одностороннего обслуживания

70 – Год разработки

Х  – Порядковый номер (1,2,3)

ХХ – Номер  схемы

УЗ – Климатическое  исполнение и категория размещения по ГОСТ 15150-69.

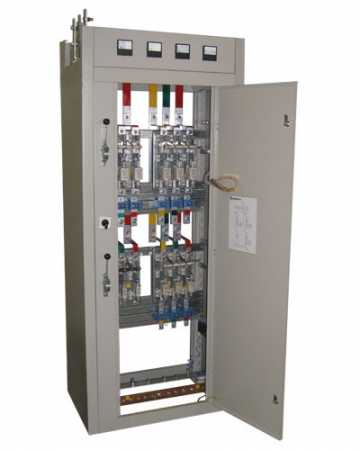

Панели ЩО70 представляют собой сварную конструкцию из листогнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами. Панели подразделяются на вводные, линейные, секционные, вводно-линейные, вводно-секционные, для приводов к разъедителям, уличного освещения, с аппаратурой шкафов АВР и торцевые.

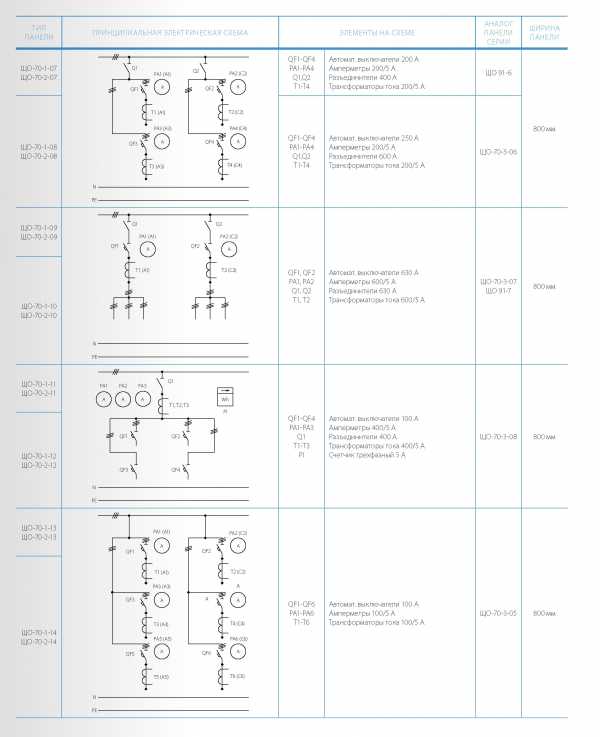

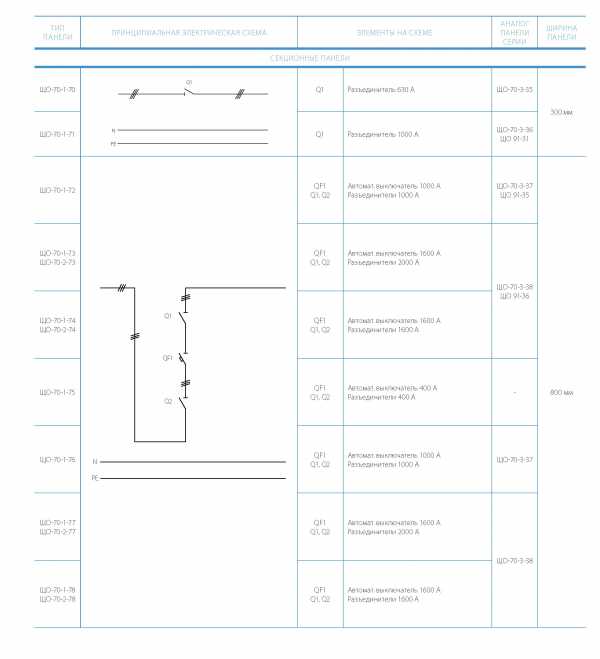

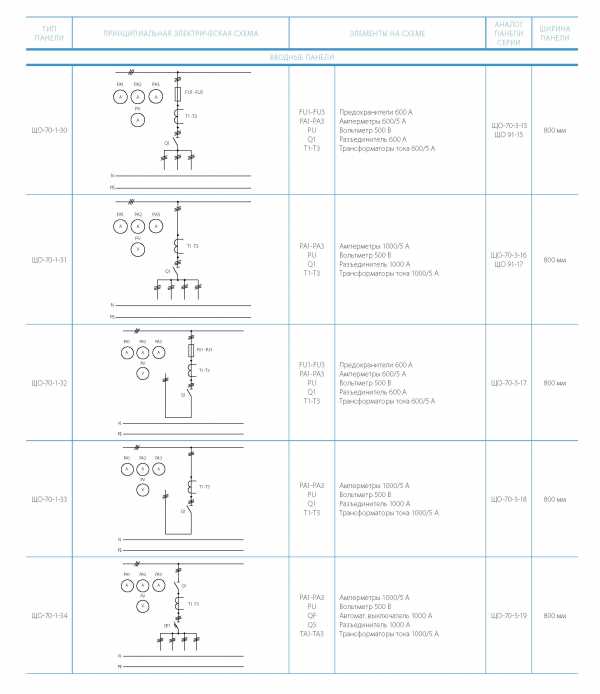

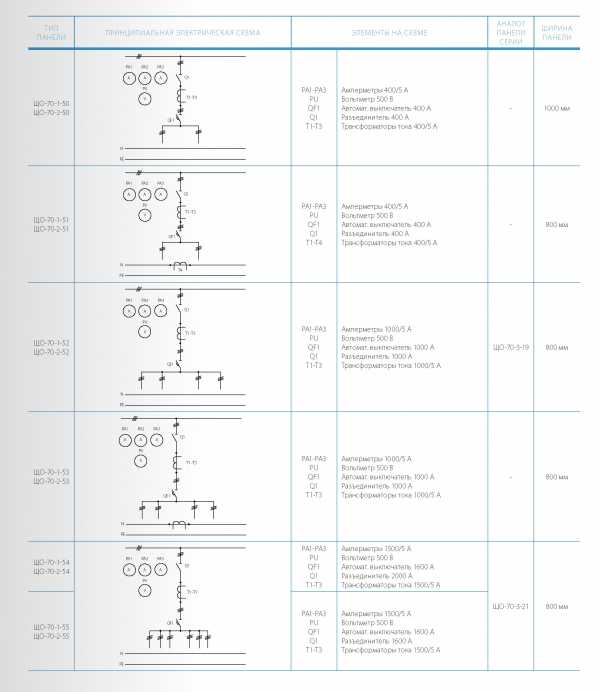

Типы и принципиальные схемы панелей ЩО70.



Заполнить опросный лист для заказа панелей ЩО70.

www.promentrans.ru

Панели распределительных щитов серии ЩО-70 — Челябинский завод "Электротехника"

Распределительные панели ЩО-70 предназначены для защиты электрических цепей от токов короткого замыкания распределительных устройств (щитов) напряжением 380В переменного тока частотой 50 Гц с глухозаземлённой нейтралью, служащих для приёма и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания. Панели распределительных счетов предназначены для установки в электропомещениях закрытого типа.

Скачать опросный лист

Структура условного обозначения

ЩО-70-Х-ХХУ3Наименование изделия:
Панель распределительного щита одностороннего обслуживания
ЩО-70-Х-ХХУ3Модификация
ЩО-70-Х-ХХУ3Габариты изделия:
1 – габарит 1
2 – габарит 2
ЩО-70-Х-ХХУ3Условный номер схемы
ЩО-70-Х-ХХУ3У3 – климатическое исполнение

Технические характеристики

Номинальное рабочее напряжение, В
— переменного тока частотой 50 Гц
— постоянного тока
220; 380; 660
110; 220; 440
Номинальный ток сборных шин, А600; 1000; 1600; 2000; 2500
Стойкость сборных шин к наибольшему значению токов КЗ, кА50
Электрическое сопротивление изоляции, МОмне менее 10
Номинальное напряжение изоляции, В400
Номинальное напряжение вспомогательных цепей, В220
Частота, Гц50
Габаритные размеры ЩО-70 (длина×глубина×высота), мм
— габарит 1
— габарит 2
800×600×2000
600×600×2000
Масса, кгне более 300

Производство продукции начинается с разработки конструктивных чертежей изделия. По ним, из листового металла необходимой толщины, производится заготовка деталей корпуса станком лазерной резки с последующей гибкой, сваркой и окраской. По завершению сборки металлоконструкций начинается монтаж оборудования, согласно схеме главных соединений (по опросному листу).

Устанавливаемое оборудование для главных схем соединений панелей ЩО-70:

  • Разъединители РПС  и РЕ;

  • Привода на разъединители;

  • Выключатели автоматические ВА;

  • Трансформаторы тока измерительные ТТИ.

Условия эксплуатации панелей распределительных щитов ЩО-70

  • высота над уровнем моря  не более 2000 метров;

  • температура окружающего воздуха от -25 С° до +40 С°;

  • относительная влажность воздуха не более 90% при температуре окружающего воздуха до +25 С°;

  • отсутствие резких толчков, ударов и тряски;

  • рабочее положение в пространстве вертикальное, возможно отклонение от вертикали 5° в любую сторону;

  • окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях разрушающих  металл и изоляцию.

Габаритные размеры

Панель ЩО-70 (габарит 1)

Панель ЩО-70 (габарит 2)

chelzet.ru

Панели (ячейки) распределительных щитов серии ЩО-70 - от 16 548 грн

ЩО70-3-11QS
РV
PA1…РА3
TA1…ТА3
Разъединитель
Вольтметр
Амперметр
Трансформатор тока
1600 А
500 V
1500/5 А
1500/5 А
1
1
3
3
800 x 600
600 x 600*
ЩО70-3-13QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
400 А
400 А
500 V
400/5 А
400/5 А
1
1
1
3
3
800 x 600
ЩО70-1-30ЩО70-2-30ЩО70-3-15QS
РV
PA1…РА3
TA1…ТА3
Блок рубильник-предохранитель
Вольтметр
Амперметр
Трансформатор тока
600 А
500 V
600/5 А
600/5 А
1
1
3
3
800 x 600
600 x 600*
ЩО70-1-31ЩО70-2-31ЩО70-3-15QS
РV
PA1…РА3
TA1…ТА3
Разъединитель
Вольтметр
Амперметр
Трансформатор тока
1000 А
500 V
1000/5 А
1000/5 А
1
1
3
3
800 x 600
600 x 600*
ЩО70-1-32ЩО70-2-32ЩО70-3-17QS
РV
PA1…РА3
TA1…ТА3
Блок рубильник-предохранитель
Вольтметр
Амперметр
Трансформатор тока
600 А
500 V
600/5 А
600/5 А
1
1
3
3
800 x 600
600 x 600*
ЩО70-1-33ЩО70-2-33ЩО70-3-18QS
РV
PA1…РА3
TA1…ТА3
Разъединитель
Вольтметр
Амперметр
Трансформатор тока
1000 А
500 V 1000/5 А
1000/5 А
1
1
3
3
800 x 600
600 x 600*
ЩО70-1-34ЩО70-2-34ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор ток
1000 А
1000 А
500 V
1000/5 А
1000/5 А
1
1
1
3
3
800 x 600
600 x 600*
ЩО70-1-35ЩО70-2-35ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1
1
1
3
3 + 1
800 x 600
600 x 600*
ЩО70-1-36ЩО70-2-36ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автомати
Вольтметр
Амперметр
Трансформатор тока
2000 А
1600 А
500 V
1500/5 А
1500/5 А
1
1
1
3
3
800 x 600
ЩО70-1-37ЩО70-2-37ЩО70-3-19QS
QF
РV
PA1…РА
TA1…ТА
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1600 А
1600 А
500 V
1500/5 А
1500/5 А
1
1
1
3
3
800 x 600
ЩО70-1-38ЩО70-2-38ЩО70-3-19QS
QF
РV
PA1…РА
TA1…ТА
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
1600 А
500 V
1500/5 А
1500/5 А +
750/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-39ЩО70-2-39ЩО70-3-19QS
QF
РV
PA1...PА
TA1...ТА
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1600 А
1600 А
500 V
1500/5 А
1500/5 А +
750/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-41ЩО70-2-41ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
2000 А
500 V
2000/5 А
2000/5 А +
1000/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-42ЩО70-2-42ЩО70-3-22QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А
1 1
1
3
3
800 x 600
ЩО70-1-43ЩО70-2-43ЩО70-3-20QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А 1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-44ЩО70-2-44ЩО70-3-22QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
1600 А
500 V
1500/5 А
1500/5 А
1
1
1
3
3
800 x 600
ЩО70-1-45ЩО70-2-45ЩО70-3-22QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1600 А
1600 А
500 V
1500/5 А
1500/5 А
1
1
1
3
3
800 x 600
ЩО70-1-48ЩО70-2-48ЩО70-3-24QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
2000 А
500 V
2000/5 А
2000/5 А
1 1
1
3
3
800 x 600
ЩО70-1-49ЩО70-2-49ЩО70-3-20QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1 1
1
3
3 + 1
800 x 600
ЩО70-1-50ЩО70-2-50ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
400 А
400 А
500 V
400/5 А
400/5 А
1
1
1
3
3
800 x 600
ЩО70-1-51ЩО70-2-51ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
400 А
400 А
500 V
400/5 А
400/5 А +
200/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-52ЩО70-2-52ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А
1
1
1
3
3
800 x 600
ЩО70-1-53ЩО70-2-53ЩО70-3-19QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1 1
1
3
3 + 1
800 x 600
ЩО70-1-55ЩО70-2-55ЩО70-3-21QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1600 А
1000 А
500 V
1000/5 А
1000/5 А
1
1
1
3
3
800 x 600
ЩО70-1-56ЩО70-2-56ЩО70-3-21QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
1600 А
500 V
1500/5 А
1500/5 А +
750/5 А
1 1
1
3
3 + 1
800 x 600
ЩО70-1-57ЩО70-2-57ЩО70-3-21QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1600 А
1600 А
500 V
1500/5 А
1500/5 А +
750/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-58ЩО70-2-58ЩО70-3-23QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
2000 А
500 V
2000/5 А
2000/5 А
1
1
1
3
3
800 x 600
ЩО70-1-59ЩО70-2-59ЩО70-3-21QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
2000 А
500 V
2000/5 А
2000/5 А +
1000/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-60ЩО70-2-60ЩО70-3-25QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
400 А
400 А
500 V
400/5 А
400/5 А
1
1
1
3
3
800 x 600
ЩО70-1-61ЩО70-2-61ЩО70-3-26QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
400 А
400 А
500 V
400/5 А
400/5 А +
200/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-63ЩО70-2-63ЩО70-3-26QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-64ЩО70-2-64ЩО70-3-25QS
QF
РV
PA1…РА3
TA1…ТА3
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
до 4000 А
до 4000 А
500 V
до 4000/5 А
до 4000/5 А
1
1
1
3
3
800 x 600
ЩО70-1-65ЩО70-2-65ЩО70-3-26QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
630 А
630 А
500 V
600/5 А
600/5 А +
300/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-66ЩО70-2-66ЩО70-3-26QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
2000 А
1600 А
500 V
1500/5 А
1500/5 А +
750/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-67ЩО70-2-67ЩО70-3-26QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
до 4000 А
до 4000 А
500 V
до 4000/5 А
до 4000/5 А +
2000/5 А
1
1
1
3
3 + 1
800 x 600
ЩО70-1-89ЩО70-2-89ЩО70-3-21QS
QF
РV
PA1…РА3
TA1…ТА4
Разъединитель
Выключатель автоматический
Вольтметр
Амперметр
Трансформатор тока
1000 А
1000 А
500 V
1000/5 А
1000/5 А +
500/5 А
1
1
1
3
3 + 1
800 x 600

electrocontrol.com.ua

Панели серии ЩО-70, ЩО-99

Панели распределительных щитов серии ЩО-70 предназначены для комплектования распределительных устройств напряжением 380/220 В трёхфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, служащих для приема, распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.

На панелях предусмотрены как кабельные, так и шинные вводы. Щиты, скомплектованные из панелей ЩО-70, являются щитами одностороннего обслуживания и устанавливаются в помещениях. Климатическое исполнение панелей ЩО-70 УЗ. Степень защиты с лицевой стороны — IP20, остальные — IP00.

По назначению панели ЩО 70 делят на:

  • линейные;
  • вводные;
  • секционные;
  • вводно-линейные;
  • вводно-секционные;
  • панели с аппаратурой АВР;
  • панели диспетчерского управления уличным освещением.

Комплектация щитов выполняется согласно опросным листам. В соответствии с ним производится компоновка панелей ЩО70, поставка торцевых панелей, щитков учета, комплекта сборных шин и шинных мостов.

Структура условного обозначения ЩО70

Основные технические параметры

Наименование параметра Значение
Номинальное напряжение, кВ 0,4
Род тока Переменный
Частота, Гц 50
Число отходящих линий 1;2;4;6
Номинальный ток отходящих линий, А 100;200;400;600;1000
Номинальный ток вводных панелей, А 400;600;1000;1500;2000,2500
Электродинамическая стойкость сборных шин и отводов от них, кА
для вводных и секционных панелей
до 1000 А
до 1500 А
для вводных панелей на 2000А
для линейных

30
30 и 50
50
30 и 50

Габаритные размеры, мм:
высота
длина
глубина

2000
1000;800;300;60
600
Масса панели, кг, не более
секционной с рубильником

70
линейной с автоматическими выключателями или с рубильником вводной с автоматическим выключателем 150
350
Выполнение ввода 0,4 кВ Кабельный, кабельный с земляной защитой, шинный, шинный с земляной защитой
Назначение панели Вводные, линейные, секционные, вводно-линейные, вводно-секционные, уличного освещения, с аппаратурой АВР, торцевые
По способу установки автоматических выключателей Со стационарными и выкатными автоматическими выключателями

Внешний вид, габаритные размеры

Панели ЩО70 предназначены для работы в следующих условиях:

  • высота над уровнем моря – не более 1000 м;
  • температура окружающего воздуха – от минус 45ºС до плюс 40ºС для У3;
  • относительная влажность воздуха – до 98% при температуре плюс 25ºС для У3;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ 17516.1;
  • рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до 5° в любую сторону.

ЩО-70 представляет собой сварную конструкцию из листовых гнутых профилей с установленными в них коммутационно-защитными аппаратами и электроизмерительными приборами.

ЩО-70 окрашены порошковой краской по каталогу RAL(серая).

Навводных панеляхустановлена коммутационная защитная аппаратура ввода с трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю. Ввод осуществляется рубильниками, автоматическими выключателями.

Панели линейныекомплектуются рубильниками с предохранителями, автоматическими выключателями, панелях с рубильниками применяются рубильники на токи 100, 200, 400, 600 А с предохранителями.

В панелях с автоматическими выключателями ВА04-36 применяются выключатели на токи 100 (160), 200 (250), 400 А, с выключателями ВА51-39 – на токи 400, 600 А, с выключателями ВА55-41 – на токи 1000 А с выключателем ВА55-43 – на токи 1600 А с электромагнитным приводом.

Аппараты, применяемые в панелях, переднего присоединения. Благодаря наличию между выключателем и сборными шинами разъединителей с пополюсным отключением штангой, возможны:

  • безопасный осмотр панели;
  • ревизия;
  • ремонт;
  • защита выключателей.

Панели с выключателями ВА04-36 могут быть изготовлены также без разъединителей, а также с выключателями других производителей.

Панели секционныепредназначены для секционирования вводов в тех случаях, когда каждая из секций нормально получает питание от отдельного трансформатора или ввода. С помощью этих панелей комплектуются распределительные устройства двухтрансформаторных подстанций.

Секционные панели могут быть выполнены на рубильниках, автоматических выключателях. Управление рубильниками секционных панелей осуществляется центральным рычажным приводом с фасадной стороны панели.



skarus21.ru

ЩО70 | Новосибирский Электромеханический завод

Панели распределительных щитов – изделия, основное предназначение которых заключается в укомплектовке распределительного оборудования, напряжение которых равняется 220В или 380В, а переменный ток является трехфазным. Применение возможно в четырехпроводной и пятипроводной сетях, где присутствует заземленная нейтраль. Распределительные устройства используются для приема и распределения электроэнергии, а также защищают от перегрузок и коротких замыканий отходящие линии.

Преимущества панели ЩО 05 (ЩО 70)

- Панель ЩО 05 – модернизированная и усовершенствованная модель ЩО 70. Отличие новинки от стандартного изделия состоит в использовании автоматических выключателей, в конструкцию которых входит электромагнитный привод и наличие повышенной отключающей способности. Управление автоматическим выключателем происходит только при помощи кнопок, которые оснащены световыми индикаторами, реагирующими на срабатывание привода. Кнопки расположены на фронтальной стороне.

- полная адаптация под автоматизированные системы управления электроэнергией и ее распределения. Следовательно, наличие возможности дистанционного включения и отключения автовыключателей внутри панелей, которые бывают вводными, линейными и секционными.

- предназначение вводных панелей - передача электроэнергии от силовых трансформаторов до сборных шин. К последним, в свою очередь, подсоединяются линейные, а также секционные панели.

- предназначение линейных панелей – транспортировка электроэнергии от сборных шин к непосредственным потребителям.

- предназначение секционных панелей – коммутация сборных шин.

- установка щитов из данных панелей может осуществлять только в невзрывоопасном пространстве без содержания токопроводящих микрочастиц (пыли), а также при полном отсутствии агрессивных газов. Последние обладают высокой разрушающей способностью металлов и изоляционных материалов. Температура эксплуатации варьируется в диапазоне -40-+35⁰С. Модернизированная модель панели ЩО 05 устанавливается над уровнем моря на расстоянии 1000 метров и обладает степенью пыле- и влагозащищенности – IP-20 (фасад) и IP-00 (остальные стороны). Обслуживание данных изделий осуществляется с лицевой стороны.

Комплектация панелей ЩО 05

Поставка модернизированных панелей происходит в комплекте с аппаратурой электроцепей (первичной/вторичной), которая заранее смонтирована и отрегулирована. Кроме того, имеет место быть поставка, при которой панели полностью готовы для монтажа щита. В таком случае панели в обязательном порядке должны быть укомплектованы нулевой и сборной шинами.

Шинный мост выполняет роль соединителя сборной шины и шины нейтрали (в случае двухрядного расположения панелей). Комплектация панелей должна быть предварительно оговорена в процессе заказа в опросном листе.

Конструктивные особенности

- главный элемент любой панели – каркас из стального оцинкованного профиля. Вверху каркаса располагается панель приборов, на которую в дальнейшем будут крепиться щитовые приборы (амперметры и вольтметры). Здесь же находится швеллер для монтажа изоляторов.

- в каркас монтируется рама для размещения электрических аппаратов, а также изоляторов, используемых при прокладке токопроводных шин. Крепления шин служат соединительным элементом электрических аппаратов согласно схемам.

- если щит подразумевает наличие отдельных и крайних панелей, то обязательно должны быть предусмотрены торцовые панели. Данные изделия препятствуют проникновению внутрь конструкции. Все промежутки, возникающие между панелями, должны плотно закрываться специальными вставками, ширина которых заранее оговаривается при заказе и фиксируется в опросном листе.

- стальные элементы изготовлены из оцинкованного металла, оберегающие от коррозии.

- глубина панелей – 600 мм;

- ошиновки панелей отличаются высокой электродинамической стойкостью;

- монтаж панелей осуществляется с предварительной установкой на закладных конструкциях, с точным расчетом уровня и отвеса. Максимальное отклонение по вертикали – 5 градусов.

- модели панелей ЩО 70-1-ХХ У3, ЩО 05-1-ХХ У3, ЩО 70-2-ХХ У3, ЩО 05-2-ХХ У3 имеют длину 2200 мм, а панели ЩО 70-3-ХХ У3, ЩО 05-3-ХХ У3 2000 мм.

www.elektro.ru

УЗТТ :: Вводные панели ЩО 70

Панель вводная типа ЩО-70 на 0,4 кВ

  • На вводных панелях установлена коммутационная и защитная аппаратура, трансформаторы тока, амперметры и вольтметр.
  • На вводной панели может быть, при наличии требований опросного листа, установлен трансформатор тока на нулевом выводе от силового трансформатора для осуществления защиты от замыкания на землю. Вводные панели могут также комплектоваться щитком с активным и реактивным счетчиками.

На вводных панелях ЩО-70 с автоматическими выключателями устанавливаются стационарные. Вводные панели изготовляются с рубильниками или с автоматическими выключателями.
Между вводом и автоматическим выключателем ремонтных разъединителей нет, так как при необходимости ремонта автоматического выключателя силовой трансформатор может быть отключен со стороны высокого напряжения. Трансформаторы тока в этих панелях для удобства обслуживания расположены между автоматическим выключателем и ремонтными разъединителями.
Водные панели предназначены для подвода электроэнергии к распределительному щиту и могут комплектоваться щитком учета расхода активной и реактивной электроэнергии при указании в заказе.

На вводных панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю.

Вводы осуществляются рубильниками или автоматическими выключателями.

Между автоматическими выключателями и сборными шинами установлены однополюсные разъединители, управляемые штангой.

Трансформаторы тока в этих панелях для удобства обслуживания расположены между выключателем и разъединителем.

Между вводом и автоматическим выключателем разъединителей нет, так как при ремонте выключателя силовой трансформатор может быть отключен со стороны высшего напряжения.

Вводная панель ЩО 70 с рубильниками комплектуются рубильниками на 600А с предохранителями и на 1000А - без предохранителей. Имеют номинальные токи 630, 1000, 1600, 2000А и предусматривают как кабельные, так и шинные вводы.

Степень защиты вводных панелей со стороны фасада (обслуживание) - IP20 по ГОСТ 14254-96, с остальных сторон - IP00.

Высота вводных панелей типов ЩО 70 - 1 У3, ЩО 70 - 2 У3 - 2200 мм.

Глубина вводных панелей  всех типов - 600 мм.

Панели ЩО 70 вводные имеют ширину по фасаду 60, 300, 800 и 1000 мм.

Общий вид вводной
панели ЩО 70

Принципиальная схема
первичных соединений ЩО

Элементы схемы вводной панели ЩО-70



ЩО 70 - 1 - 30 У3
ЩО 70 - 2 - 30 У3



РА1-3 - амперметр Э-365 600/5A
QS1 - рубильник РБ, РПС-6 600A
FU1-3 - предохранитель ПН 600А
ТА1 - трансформатор тока Т-0,66 600/5А
PU1 - вольтметр Э-365 500В



ЩО 70 - 1 - 31 У3
ЩО 70 - 2 - 31 У3



РА1-3 - амперметр Э-365 1000/5A
QS1 - рубильник РЕ, 19-41 600A
ТА1-3 - трансформатор тока Т-0,66 1000/5А
PU1 - вольтметр Э-365 500В



ЩО 70 - 1 - 32 У3
ЩО 70 - 2 - 32 У3



РА1-3 - амперметр Э-365 600/5A
QS1 - рубильник РЕ, РПС-6 600A
FU1-3 - предохранитель ПН 600А
ТА1 - трансформатор тока Т-0,66 600/5А
PU1 - вольтметр Э-365 500В



ЩО 70 - 1 - 33 У3
ЩО 70 - 2 - 33 У3



РА1-3 - амперметр Э-365 1000/5A
QS1 - рубильник РЕ 19-41 1000A
ТА1-3 - трансформатор тока Т-0,66 1000/5А
PU1 - вольтметр Э-365 500В



ЩО 70 - 1 - 34 У3
ЩО 70 - 2 - 34 У3



РА1-3 - амперметр Э-365 1000/5A
QS1 - рубильник РЕ 19-41 1000A
ТА1-3 - трансформатор тока Т-0,66 1000/5А
PU1 - вольтметр Э-365 500В
QF1 - выключатель автоматический ВА 53-41 1000А



ЩО 70 - 1 - 37 У3
ЩО 70 - 2 - 37 У3



РА1-3 - амперметр Э-365 1500/5A
QS1 - рубильник РЕ 19-41 1600A
ТА1-3 - трансформатор тока Т-0,66 1500/5А
PU1 - вольтметр Э-365 500В
QF1 - выключатель автоматический ВА 53-43 1600А



ЩО 70 - 1 - 40 У3
ЩО 70 - 2 - 40 У3



РА1-3 - амперметр Э-365 2000/5A
QS1 - рубильник РЕ 19-41 2000A
ТА1-3 - трансформатор тока Т-0,66 2000/5А
PU1 - вольтметр Э-365 500В
QF1 - выключатель автоматический ВА 53-43 2000А



ЩО 70 - 1 - 42 У3
ЩО 70 - 2 - 42 У3



РА1-3 - амперметр Э-365 1000/5A
QS1 - рубильник РЕ 19-41 1000A
ТА1-3 - трансформатор тока Т-0,66 1000/5А
PU1 - вольтметр Э-365 500В
QF1 - выключатель автоматический ВА 53-43 1000А



ЩО 70 - 1 - 44 У3
ЩО 70 - 2 - 44 У3



РА1-3 - амперметр Э-365 1500/5A
QS1 - рубильник РЕ 19-41 2000A
ТА1-3 - трансформатор тока Т-0,66 1500/5А
PU1 - вольтметр Э-365 500В
QF1 - выключатель автоматический ВА 53-43 1600А





uztt.ru

Панели распределительных щитов ЩО-70-3 - Филиал "Завод Энергооборудование" ОАО "Белсельэлектросетьстрой"

Панели распределительных щитов ЩО-70-3 и ЩО-70-3 МД (далее – панели ЩО-70) предназначены для комплектования распределительных устройств (щитов) напряжением 380/220 В переменного тока частотой 50 Гц с глухозаземлённой или изолированной нейтралью и служат для приёма, распределения электрической энергии и защиты от перегрузок и токов короткого замыкания.

Панели ЩО-70 АВР служат для осуществления АВР питающих линий 0,4 кВ в ручном или автоматическом режимах, а также для учёта активной и реактивной энергии на стороне 0,4 кВ, ручного или автоматического управления уличным освещением.

Панели ЩО-70 предусматривают шинный или кабельный ввод. Электродинамическая стойкость ошиновки ЗО кА.

По назначению панели ЩО-70 подразделяются на линейные, вводные, секционные, вводной секционные, панели АВР, торцевые.

В линейных панелях ЩО-70-3 МД предусмотрено разделение фидеров линий защитными перегородками и предусмотрено заземление фидеров при отключенном рубильнике. Во всех панелях ЩО-70-З МД предусмотрен релейный отсек, где установлена коммутационная аппаратура.

Панели Щ0-70-3 МД могут комплектоваться коммутационными аппаратами с вертикальными и горизонтальными предохранительными рейками или автоматическими выключателями втычного (врубного) и выдвижного исполнения.

Панели ЩО-70 предназначены для установки в электропомещениях.

Возможна однорядная и двухрядная установка панелей ЩО-70. При двухрядной установке панели комплектуются низковольтными шинными мостами.

Условия эксплуатации:

  • наибольшая высота над уровнем моря – не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от - 5 до + 40 ºС;
  • тип атмосферы – II по ГОСТ 15150-69.

Средний срок службы панелей ЩО-70– 25 лет.

Гарантийный срок эксплуатации панелей – два года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения и эксплуатации.

В комплект поставки входят:

  • панель;
  • заземление переносное;
  • перегородка защитная;
  • ключ;
  • паспорт;
  • схема электрическая;
  • эксплуатационные документы на комплектующую аппаратуру, при условии поставки их изготовителем.

Основные параметры панелей ЩО-70 представлены в таблице:

Тип панелей Номинальный ток, А Напряжение, В, вольтметров Масса, кг, не более
Панелей Трансформаторов тока Предохранителей Рубильников Автоматических выключателей Амперметров
Панели линейные
ЩО-70-3-01;
ЩО-70-3-01 МД
2х100+2х250
-<<-
100/5; 200/5
-<<-
100; 250
-<<-
100; 250
-<<-
-
-
100/5; 200/5
-<<-
- 135
ЩО-70-3-02;
ЩО-70-3-02 МД
4х250
-<<-
200/5
-<<-
250
-<<-
250
-<<-
-
-
200/5
-<<-
- 138
ЩО-70-3-03;
ЩО-70-3-03 МД
2х250+2х400
-<<-
200/5; 400/5
-<<-
250; 400
-<<-
250; 400
-<<-
-
-
200/5; 400/5
-<<-
- 145
ЩО-70-3-04;
ЩО-70-3-04 МД
2х600
-<<-
600/5
-<<-
600
-<<-
600
-<<-
-
-
600/5
-<<-
- 130
ЩО-70-3-05;
ЩО-70-3-05 МД
6х100
-<<-
100/5
-<<-
- 600
-<<-
25-100
-<<-
100/5
-<<-
- 150
ЩО-70-3-06;
ЩО-70-3-06 МД
4х250
-<<-
200/5
-<<-
- 600
-<<-
40-250
-<<-
200/5
-<<-
- 150
ЩО-70-3-07;
ЩО-70-3-07 МД
2х600
-<<-
600/5
-<<-
- 600
-<<-
300-600
-<<-
600/5
-<<-
- 160
Панели вводные
ЩО-70-3-17;
ЩО-70-3-17 МД
1х600
1х1000
600/5
-<<-
600
-<<-
1000
-<<-
- 600/5
-<<-
250
-<<-
140
ЩО-70-3-18;
ЩО-70-3-18 МД
1х1000
-<<-
1000/5
-<<-
- 1000
-<<-
- 1000/5
-<<-
250
-<<-
160
ЩО-70-3-18П;
ЩО-70-3-18П МД
1х1000
-<<-
1000/5
-<<-
1000
-<<-
1000
-<<-
- 1000/5
-<<-
250
-<<-
150
ЩО-70-3-20;
ЩО-70-3-20 МД
1х1000
-<<-
1000/5
-<<-
- 1000
-<<-
400; 630; 1000
-<<-
1000/5
-<<-
250
-<<-
170
ЩО-70-3-22;
ЩО-70-3-22 МД
1х1600
-<<-
1500/5
-<<-
- 2000
-<<-
1600
-<<-
1500/5
-<<-
250
-<<-
290
ЩО-70-3-24;
ЩО-70-3-24 МД
1х2000
-<<-
2000/5
-<<-
- 2000
-<<-
2000
-<<-
2000/5
-<<-
250
-<<-
320
Панели секционные
ЩО-70-3-35; 1х600 - - 600 - - - 60
ЩО-70-3-36;
ЩО-70-3-36 МД
1х1000
-<<-
- - 1000
-<<-
- - - 80
ЩО-70-3-37;
ЩО-70-3-37 МД
1х1000
-<<-
- - 1000
-<<-
400; 630; 1000
-<<-
- - 180
ЩО-70-3-38;
ЩО-70-3-38 МД
1х1600
1х1200
- - 2000
-<<-
1600; 2000
-<<-
- - 260
Панели вводно-секционные
ЩО-70-3-50; 2х600-1х600 600/5 600 600 - 600/5 250 227
ЩО-70-3-51; 2х1000-1х600 100/5 - 1000 - 1000/5 250 250
ЩО-70-3-51П; 2х1000-1х600 100/5 1000 1000 - 1000/5 250 270
Панель АВР
ЩО-70-3-АВР; 7/16 - - - - - - 140
Панель торцевая
ЩО-70-3-58
ЩО-70-3-58 МД
- - - - - - - 16
Габаритные размеры панелей ЩО-70, схемы электрические принципиальные приведены в таблицах 2-5.

Таблица 1:

Таблица 1:

Таблица 3:

Таблица 4:


energo.gomel.by

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
