Катодная (электрохимическая) защита кузова автомобиля от коррозии

Возникновение коррозии — одна из самых распространённых причин выхода автомобиля из строя. Под действием ржавчины поверхность кузова машины очень быстро приходит в негодность и разрушается. Поэтому защита кузова от коррозии — одна из самых важных и обязательных задач, стоящих перед каждым владельцем автомобиля. Перед тем как говорить о том, каким образом может быть организована защита кузова автомобиля от ржавчины, давайте рассмотрим, что собой представляет процесс коррозии и каковы причины его возникновения.

Коррозия капота автомобиля

По сути, процесс коррозии — это окисление металла, которое ведёт к дальнейшему его разрушению. От появления ржавчины большую часть кузова автомобиля защищает лакокрасочное покрытие. Нарушение этого покрытия создаёт незащищённые участки на поверхности кузова автомобиля. Туда попадает влага с различными химически активными добавками. Слой грязи способствует тому, что влага задерживается в трещинках и микроповреждениях лакокрасочного слоя, что приводит к появлению ржавчины. Можно выделить следующие участки автомобиля, где повышена опасность возникновения очагов коррозии:

  • элементы, расположенные в непосредственной близости к поверхности дороги;
  • швы после неграмотно выполненной сварки после ремонта автомобиля;
  • незащищённые участки с плохой вентиляцией, где проблематично быстрое высыхание влаги.

Очень важно помнить, что своевременное удаление ржавчины — необходимый пункт автомобильного сервиса. Периодически осматривайте свою машину и в случае обнаружения очагов окисления обеспечьте их немедленное удаление. Игнорирование очагов ржавчины или несвоевременное устранение приведут к разрушению структуры металла.

Ржавчина на дверях авто

Катодная (электрохимическая) защита: принцип функционирования

Защита кузова автомобиля от коррозии может осуществляться разными путями. Одним из интересных вариантов решения проблемы является катодная (электрохимическая) защита, носящая название «нержавейка».

Это активный способ защиты, он препятствует возникновению причин для развития коррозии. Он использует особенности окислительно-восстановительных химических реакций. Мы при помощи отрицательного электрического заряда воздействуем на тот участок, которому требуется защита от ржавчины.

Потенциал на аноде

Принцип этого метода заключается в том, что между металлом кузова и средой вокруг машины проходит электрический ток, вызванный разницей потенциалов. При этом более активный материал окисляется, а менее активный — восстанавливается.

Поэтому пластины из негативно заряженных металлов принято называть жертвенными анодами. Однако здесь нужно соблюдать определённую осторожность: если сдвиг потенциала слишком велик, может выделяться водород, меняться структура при электродного слоя, наблюдаться «деградация» материала, а не его защита. Катодом в данной схеме выступает поверхность кузова, а положительным зарядом назначаются любые объекты из окружающей среды. Это могут быть части автомобиля, влажная поверхность дороги и т.п. Следует помнить, что для анода нужен активный материал: магний, алюминий, цинк или хром. Эффективность работы такой схемы напрямую зависит от размера анода.

Катодная защита кузова от коррозии — цинковый анод

Катодная защита от коррозии своими руками для авто в гараже

Для автомобиля, который неподвижно хранится в гараже, организовать своими руками электрохимический заслон очень просто. Как уже говорилось выше, в качестве катода выступает сама машина. Анодом может быть назначено само здание гаража, если он сделан из металла. Либо это может быть заземляющий контур, если гараж неметаллический, или машина стоит на стоянке. Металлический пол или открытые участки из металла снизу будут препятствовать появлению ржавчины на днище машины.

Заземляющий контур создаётся таким образом — вокруг машины забиваем в землю 4 металлических штыря. Их длина должна быть не менее 1 метра. Натягиваем вокруг этих штырей металлическую проволоку. Контур готов — в отличие от металлического здания он будет взаимодействовать только с днищем вашего авто.

Подключение контура или гаража выполняем через резистор — коммутируем его с положительным разъёмом автомобильного аккумулятора.

Подключаем контур через резистор к аккумулятору

Катодная защита от коррозии для движущегося автомобиля

Теперь давайте разберём, как своими руками защитить таким способом от коррозии движущуюся машину. Как и в описанном выше способе, авто выступает в роли катода. В качестве анода мы можем использовать заземляющийся«хвост» из резины или защитные электроды.

«Хвост» — это самый простой метод профилактики возникновения ржавчины. Это полоска резины с прикреплёнными металлизированными элементами. Он крепится на задней части транспортного средства таким образом, чтобы свисать и создавать разницу потенциалов между машиной и мокрым покрытием дороги.

С увеличением влажности автоматически возрастает эффективность защиты от окисления. На него попадают брызги из-под колёс машины, что служит на пользу для протекания электрохимического процесса. Дополнительным плюсом «хвоста» является удаление статического напряжения. Например, транспорт с огнеопасным грузом использует даже такое средство, как металлические цепи, которые волочатся по дороге — таким образом происходит удаление статического заряда, по причине которого может возникнуть искра и спровоцировать возгорание.

Заземляющий «хвост» из резины

Использование защитных электродов годится как для движущихся машин, так и для неподвижного транспорта. Для создания эффективной системы нужно поставить на авто около 15—20 элементов. Это круглые или квадратные пластинки размером от 4 до 10 квадратных сантиметров. Для их изготовления годятся алюминий, нержавейка, магнетит, графит, платина. Алюминий и нержавейка со временем разрушаются — их нужно будет менять через каждые 4 года.

Такие элементы имеют следующие свойства:

  • действуют в радиусе до 0,35 м;
  • ставятся лишь на окрашенные участки машины;
  • крепятся при помощи эпоксидного клея или шпатлёвки;
  • перед монтажом необходима зачистка;
  • наружная сторона не покрывается никакими изолирующими материалами;
  • необходима изоляция электродов от отрицательно заряженного кузова авто

Заключение

Каждый владелец авто должен уделять должное внимание профилактике возникновения коррозии на кузове авто. Для этого следует периодически проводить осмотр и удаление очагов ржавчины, контролировать целостность лакокрасочного покрытия и пользоваться антикоррозионными мастиками для незащищённых участков.

Очень эффективным средством профилактики процессов окисления является катодная защита кузова машины. Такая схема выглядит довольно несложно и может быть реализована без особых проблем своими руками.

Чтобы такая система работала эффективно, хорошо изучите принцип действия электрохимического метода и придерживайтесь всех рекомендаций в процессе работы. Если вы будете точно следовать всем пунктам инструкции, ваше авто получит надёжный щит, который будет препятствовать возникновению ржавчины на любых участках.

okuzove.ru

Катодная защита автомобиля от коррозии

Многим автолюбителям известно, что достаточно появиться небольшой царапине – и ржавчина начинает прямо-таки поглощать автомобиль. И бороться с ней весьма трудно.

Какие только хитрости ни придумывают автомобилисты – различные покрытия, мастики, антикоры… Да вот беда: чтобы обработать с должным качеством все наиболее поражаемые места, приходится порой разбирать весь автомобиль. Такая операция занимает немало времени, да и требует постоянного контроля. Кроме того, в процессе эксплуатации происходит постепенное разрушение покрытий. Из-за вибраций при движении появляются микротрещины, под ударами камней или песка краска откалывается.

Поэтому вполне понятно желание автомобилистов приобрести чудо-прибор: один раз потратился и навсегда защитил кузов от ржавчины.

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например на кораблях устанавливают специальные протекторы, которые, растворяясь в морской вода, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) – металлическую болванку, к которой подключают “плюс” источника постоянного тока, а к самой трубе – “минус”. Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов – реакция окисления, и саморастворение катода прекращается.

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным. Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10…30 мА/м2.

Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.).

Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне,необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4…5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4…9 см2.

На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на “плюсовую” клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).

Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25…30мА.

При установке и монтаже устройства следует помнить, что:

  • один защитный электрод защищает площадь с радиусом около 0,25…0,35 м;
  • защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
  • использовать можно только эпоксидный клей или шпатлевку на его основе;
  • наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.

Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

electro-shema.ru

Антикоррозийная — катодная защита авто — Поделки для авто



Большинству автолюбителей известно, что появление даже небольшой царапины может привести к стремительному распространению ржавчины по кузову. И борьба с этой проблемой заключает в себе массу сложностей. Всевозможные виды покрытий, антикоров, мастик – чем только не пытаются защитить машину автомобилисты.

Вот только для качественной обработки всех мест, наиболее подверженных поражениям ржавчиной, автомобиль иногда приходится разбирать почти полностью. На это дело может уйти масса времени.

Помимо этого, во время эксплуатации автомобиля все покрытия постепенно разрушаются. Вибрация в движении приводит к появлению микротрещин, а удары песчинок и камней появляются сколы на краске. И всё это делает вполне понятным желание каждого автомобилиста найти волшебный прибор, в который придётся вложиться один раз и потом забыть о проблеме ржавчины на кузове навсегда.

Применение прибора в различных сферах

Уже на протяжении долгого времени самые разнообразные объекты защищаются от коррозии катодным методом. К примеру, на судах практикуется установка специальных протекторов, растворение которых в морской воде обеспечивает защищенность всего корпуса судна. А если говорить о подземных коммуникациях – трубы до укладки обрабатываются антикорами, а затем обматываются лентами из специального материала.

На некотором удалении от труб в землю укладывается анод (электрод) – металлическая болванка, на которую накинут «плюс» от постоянного тока. На саму трубу накидывается «минус». Разность потенциалов защищаемого металла и электрода в цепи электролита проходит ток. На аноде высвобождаются электроны (окислительная реакция) и за счет этого прекращается саморастворение катода (1,2)

Принцип катодной защиты

Необходимо, чтобы в процессе катодной поляризации металлу сообщался отрицательный потенциал, делающий термодинамически маловероятным его окисление. Потенциал в 0,1 – 0,2 В даёт железу и его сплавам полную защиту от коррозии.

Любой сдвиг потенциала может отразиться на степени защиты. По плотности защитный ток должен быть в районе  от 10 до 30 мА/м2. Помимо этого, с течением времени из-за концентрационной поляризации (по кислороду) на металле потенциал смещается дополнительно в минус. Это даёт возможность время от времени отключать прибор (зарядка аккумулятора, ремонт автомобиля и т. д.). (3)

Прибор, защищающий кузов от коррозии включает в себя электронный блок и защитные электроды. На корпусе блока размещается световая индикация процесс работы. Устройство обеспечивает поддержку значения потенциала на влажных участках поверхности на том уровне, который необходим для полного прекращения процессов коррозии.

Это происходит за счет того, что защитные электроды разрушаются.В качестве анодов (защитных электродов) могут использоваться материалы и разрушающиеся (алюминий, нерж. Сталь) и неразрушающиеся. Если говорить о неразрушающихся – это могут быть магнетит, платина, графит, карбоксил. По виду электроды изготавливаются как прямоугольные или круглые пластины с площадью от 4 до 9 см2.

Рисунок показывает схему довольно простого устройства для антикоррозийной защиты, которое отлично справится с проблемой. Конечно, самый примитивный вариант подобного устройства может содержать в себе только провода, подключаемые к «плюсу» аккумулятора и защитные электроды. Но в таком случае будет отсутствовать возможность контроля возникновений коротких замыканий электродов и кузова автомобиля, и слежения за работой самого устройства.

Поэтому здесь в цепи делителя напряжения (R1, R2 и R3) встроен светодиод (VD1), ровно светящийся в рабочем режиме. От аккумулятора ток он потребляет в незначительном количестве, всего где-то 2мА. В случае, если происходит замыкание одного из электродов на кузов машины, диод погасает. Тогда вам нужно обнаружить и устранить проблему. Светодиод может немного изменяться в свечении, если влажность кузова повышена – так работает катодная защита. Стоит отметить, что прибор надежен, потому что во время короткого замыкания выхода на кузов даёт ток перегрузки не больше, чем 25-30 мА.

Что необходимо помнить при монтаже и сборке устройства

  • Один электрод способен обеспечить защиту площади, радиус которой равен примерно 0,25-0,35 м.
  • Устанавливать электроды можно только на участки, которые защищены лакокрасочным покрытием.
  • Может использоваться шпаклевка на основе эпоксидного клея или сам клей.
  • Наружная сторона электродов не должна покрываться электроизоляционными покрытиями (краски, клеи, мастики и т. д.).
  • Установка электронного блока осуществляется в любом удобном месте автомобиля, подсоединять его нужно в общую схему электрооборудования.
  • Электронный блок должен постоянно находиться во включенном состоянии, даже если отключено всё электрооборудование автомобиля.

Затрачивание ресурсов батареи прибором не превышает того, что потребляется автомобильными часами. Даже если аккумулятор будет сильно разряжен, работа прибора будет по-прежнему эффективной.

Еще один вид электрической схемы несложного устройства приведен на рис. 2

Здесь содержится делитель напряжения, выполненный с двумя резисторами, сопротивлениекоторыхR1 и R2. Вывод от резистора R1 (верхний на схеме) соединяется с плюсовым выводом аккумулятора. Вывод отR2 (нижний на схеме) соединяется с «минусом» аккумулятора. Такое соединение резисторов на точке Б даёт на металл кузова потенциал V1, определяемый в выражении U = ExR2 (R1 + R2), где Е – это напряжение аккумулятора (12 В).

Необходимо, чтобы потенциал U равнялся потенциалу защитному, во время которого останавливаются коррозийные процессы. Последовательное соединение резисторов обеспечивает течение тока, равного I = E/(R1 + R2). Сила тока (это от 01 до 100 мА)определяется тем условием, что обычная влажность даёт одному аноду возможность надежной защиты около 4-10 дм2 поверхности. R2 = V/I; R1 = (E/I) – R2.

В случае необходимости внесения изменений в значения потенциала (защитного) и в силу тока, значения для сопротивлений резисторов можно определить исходя из соотношений, приведённых выше. К точке делителя №1 припаиваются изолированные провода, с противоположного конца которых должны быть  припаяны стальные пластины анодов.

Анод – это пластина, сделанная из стали с низким содержанием углерода, размером 2х2 см. В качестве защиты могут использоваться аноды и внешние, это будет описано ниже. Применение прибора заставляет корпус автомобиля брать на себя функцию катода, восстанавливающегося во время эксплуатации из-за окисления анодов. Конструкция может быть произвольной.

Вот так будет выглядеть в собранном виде с использованием заглушки кнопки

Рис. 3. Электроды, установленные в этих точках будут наиболее эффективны:

1 — коробчатые усилители брызговиков, 2 — места крепления подфарников и  фар, 3 — нижняя часть передней панели, 4 — полости за щитками усилителями передних крыльев, 5 — внутренние поверхности дверей и порогов, 6, 7 — передние нижние части заднего крыла и арка колеса по cтыку с крылом, 8 — фартуки задней панели.

Похожие статьи:

xn—-7sbgjfsnhxbk7a.xn--p1ai

Катодная антикоррозийная защита кузова автомобиля

В данной статье изложен электрохимический способ. Смотрите также классические методы защиты кузова автомобиля от коррозии.

Почти все автомобили сделаны из железа. А железо, как известно, имеет свойство ржаветь. Поэтому проблемам защиты кузова автомобиля от коррозии все производители автомобилей уделяют пристальное внимание. Всевозможные грунтовки, стойкие краски, специальные сорта стали — всё направлено на борьбу с коррозией.

Но с другой стороны нержавеющие автомобили невыгодны производителям. Наступает насыщение рынка и покупательский спрос падает. Поэтому для защиты кузова производители автомобилей применяются не все возможные способы.

Одним из таких (неиспользуемых) способов является катодная защита кузова. Подобный метод широко распространён повсеместно для защиты от коррозии различных трубопроводов, корпусов морских судов и прочих стальных конструкций. Поэтому естественно, что таким методом можно защитить и кузов автомобиля.

Для этого нужно собрать несложную схему:

В соответствии с этой схемой на кузов автомобиля, относительно земли, подаётся отрицательный потенциал, напряжением около 1,9 вольт. При наличии в воздухе даже небольшой влажности поверхность колёс (за счёт наличия солей) становится электропроводящей и электрическая цепь замыкается. В цепи начинает протекать электрический ток, вызывающий электролиз солей.

По законам электролиза на отрицательном электроде металл восстанавливается, а на положительном разрушается.

Таким образом, металл кузова будет всё время защищён от коррозии.

Правда положительный электрод (Э1), при этом, будет ускоренно ржаветь и разрушаться. Но это не создаст проблем – его можно периодически заменять.

Для испытания данной схемы был проделан следующий опыт: две стальные пластины были уложены на влажную землю и пролежали на ней два дня. Одна из пластин была защищена катодной защитой, по приведенной схеме, другая нет. Результат наглядно видно на фото.

Если статья хоть немного помогла, поставьте, пожалуйста, лайк:

…или подпишитесь на новости:

electro-shema.ru

Катодная защита автомобиля от коррозии » Полезные самоделки

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например, на кораблях устанавливают специальные протекторы, которые, растворяясь в морской воде, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) – металлическую болванку, к которой подключают “плюс” источника постоянного тока, а к самой трубе – “минус”. Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов – реакция окисления, и саморастворение катода прекращается [1, 2].

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным.Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1…0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10…30 мА/м2.
Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.)[3].

Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне, необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4…5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4…9 см2.




На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на “плюсовую” клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).
Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25…30мА.


При установке и монтаже устройства следует помнить, что:


– один защитный электрод защищает площадь с радиусом около 0,25…0,35 м;
– защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
– использовать можно только эпоксидный клей или шпатлевку на его основе;
– наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.
Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

Еще одна Электрическая схема простейшего устройства приведена на рис. 2




Устройство содержит делитель напряжения, выполненный на двух резисторах сопротивлением R1 и R2 соответственно. Верхний по схеме вывод резистора R1 соединен с положительным выводом аккумулятора, нижний по схеме вывод резистора R2 соединен с отрицательным выводом. При таком соединении резисторов в точке Б относительно метала кузова автомобиля будет потенциал V1, который определяется из выражения
U = Е х R2/(R1 + R2)
где Е -напряжение аккумулятора 12 В.


Потенциал U должен быть равен защитному потенциалу, при котором прекращается процесс коррозии. При последовательном соединении резисторов через них течет ток, равный I = E/(R1 + R2)
Сила тока (01-100 мА) выбирается из условия, что при обычной влажности один анод надежно защищает примерно 4-10 дм2 площади. R2 = V/I; R1 = (E/I) – R2

Если по каким-либо причинам необходимо изменить значения защитного потенциала или силу тока, соответствующие значения сопротивлений резисторов могут быть определены из приведенных соотношений. К точке 1 делителя необходимо припаять длинные провода (в изоляции), к другим концам которых припаять стальные пластины – аноды.

Каждый анод представляет собой пластину из низкоуглеродистой стали прямоугольной формы размерами примерно 2х2 см. Для защиты можно использовать и внешние аноды, о чем будет сказано далее. Предлагаемое устройство превращает корпус автомобиля в катод, который в процессе эксплуатации будет восстанавливаться за счет окисления анодов. Конструкция устройства произвольная.

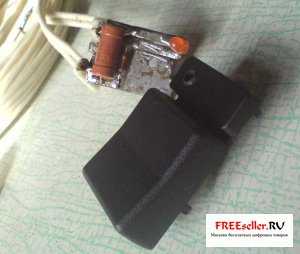

А вот так вот устройство реализовано в реале, использлована заглушка кнопки.




Рис. 3. Установка электродов в этих точках наиболее эффективна:

1 – коробчатые усилители брызговиков, 2 – места крепления фар и подфарников, 3 – нижняя часть передней панели, 4 – полости за щитками усилителями передних крыльев, 5 – внутренние поверхности дверей и порогов, 6, 7 – передняя нижняя часть заднего крыла и арка колеса по стыку с крылом, 8 – фартук задней панели.

www.freeseller.ru

Защита кузова от коррозии: анодная, катодная, электрохимическая

При взаимодействии металлических деталей автомобиля с окружающей средой начинается их коррозия. Продуктом процесса является ржавчина, которая представляет собой оксид железа. Разрушение металла начинается с момента рождения машины и продолжается в течение эксплуатации. Ржавчина использует любую возможность, чтобы распространиться по кузову, днищу, другим деталям авто и привести машину в негодность. Постоянная защита от ржавчины – задача каждого автомобилиста, который хочет, чтобы транспортное средство оставалось на ходу как можно дольше.
Коррозия От коррозии на автомобиле нужно избавляться как можно быстрее, иначе может потребоваться дорогостоящий ремонт
[contents h3 h4]

Взаимодействуя с водой, металлические детали автомобиля подвергаются воздействию двух видов коррозии. Электрохимическая коррозия возникает из-за наличия в каждой капле воды растворенных солей и газов. Химическая коррозия появляется из-за разрушающего воздействия на металл водородных ионов и кислорода. С учетом воздействия двух видов разрушения на металлические детали авто защита от коррозии имеет несколько вариантов.

Как защитить машину

Каждый владелец автомобиля сам выбирает, как защитить авто от коррозии. Выделяется три метода:

  1. Пассивный – машина изолируется от вредного воздействия окружающей среды
  2. Активный – проводятся систематические работы по целенаправленной защите металлических деталей автомобиля
  3. Преобразующий – ведется борьба с уже появившейся ржавчиной: механическое удаление, превращение в твердый слой под покраску при помощи модификаторов ржавчины, выжигание

Каждый метод борьбы предполагает наличие определенных способов, которыми осуществляется защита от коррозии. Лучше всего работает активный метод, который постоянно совершенствуется. На сегодняшний день самой перспективной считается электрохимическая защита кузова от коррозии.

Виды защиты

В зависимости от применяемых материалов и технологий защита кузова от коррозии проводится следующими способами:

  • Электрохимический – действие основано на использовании окислительно-восстановительных реакций. Ржавчину можно полностью остановить
  • Барьерный – создается защита из другого материала. Используются ЛКМ, грунтование, ламинирование, пластиковые накладки. Применяются мастики, аэрозоли, жидкое стекло. Эти материалы замедляют развитие ржавчины
  • Комбинированный – сочетаются электрохимический и барьерный методы борьбы с коррозией: покраска оцинкованной детали, фосфатирование

Использование электрохимической защиты

Суть метода заключается в изменении электродного потенциала автомобильного кузова, в результате чего процессы ржавления останавливаются. Электрохимическая защита кузова автомобиля от коррозии проводится двумя методами – катодным и анодным.

Применение катодной защиты

Катодная защита кузова автомобиля от коррозии основана на сдвиге потенциала корпуса в отрицательную сторону при помощи источника постоянного тока, действующего извне. В защитное устройство входят электронный блок, на котором размещается световая индикация, и вспомогательный электрод. Другое название метода – электронная защита автомобиля от коррозии.

“Срок действия защиты достигает 10 лет, а преимуществом метода является возможность сохранить в целости кузов автомобиля, труднодоступные места, крепежные элементы”

Так как со временем наблюдается дополнительное смещение потенциала, то иногда прибор нужно отключать. Катодная защита от коррозии имеет лишь один недостаток. Если электродный потенциал сместится слишком сильно, то начнется растрескивание металла – он станет хрупким.

Применение жертвенных анодов

В этом случае используются аноды, сделанные из меди, алюминия, цинка. Пластины, установленные в наиболее подверженных коррозии местах, перетягивают на себя разрушительный процесс. К таким местам на корпусе автомобиля относятся расположенные близко к дороге зоны креплений брызговиков, фар, подфарников, внутренние поверхности порожков или дверей.

Анодная защита кузова автомобиля от коррозии основана на особенностях течения окислительно-восстановительных процессов. Минусом видится необходимость присверливания пластин, при этом покрыть все поврежденные коррозией места автомобиля не получается.

Оцинковка кузова

Оцинковка кузова автомобиля делается на заводе-изготовителе. Обычно для этого детали будущего автомобиля погружаются в ванну с расплавленным цинком и металл оседает на поверхности. Толщина покрытия не превышает 2 мкм. Принцип действия метода основан на электрохимических процессах. Цинк перетягивает на себя окислительные процессы. Нанесение цинка возможно тремя способами:

  1. Термический – погружение в ванну с расплавленным металлом
  2. Гальванический – происходит погружение в ванную с электролитом и цинк налипает на поверхность детали
  3. Холодный – поверхность окрашивается составом, содержащим цинк

Минусом защиты является то, что цинковое покрытие имеет микропоры и уже через год оцинковка кузова автомобиля не работает должным образом. Современный способ цинкового напыления – катафорез – допускает нанесение слоя цинка в 7-9 мкм. Срок защиты увеличивается до 10 лет.

Оцинковка – это комбинированный способ защиты от коррозии: барьерный и электрохимический.

Барьерные методы

К ним относится нанесение другого материала на поверхность, которую нужно уберечь от коррозии.

Грунтовки и лакокрасочные материалы

Традиционная защита машины от коррозии. Грунт предохраняет металл от попадания на него влаги, одновременно является связующим звеном между кузовом и краской. Лакокрасочные материалы повышают степень сохранности, но оба средства не предотвращают появления ржавчины.

Процесс покраски автомобиля на заводе обеспечивает максимально возможную степень защиты кузова на первоначальном этапе. Помимо обезжиривания, промывки, оцинковки корпус машины подвергается фосфатированию. Фосфатирование кузова автомобиля подразумевает погружение детали в ванную с растворенными солями фосфора. Процедура обеспечивает дополнительную антикоррозийную сохранность и беспроблемную грунтовку.

Современные лакокрасочные материалы предлагают максимальную защиту и постоянно совершенствуются. Защитное покрытие Raptor Upol выпускается специально для внедорожников. Средство ложится на поверхность авто полиуретановой пленкой, защищая от коррозии. Единственным недостатком считается матовый вид покрытия.

Ламинирование

Защита кузова автомобиля этим способом представляет собой обтягивание машины пленкой. Ламинат приклеивается к кузову и повышает сохранность любой его части. Перед проведением процедуры поверхность автомобиля проходит тщательную подготовку – моется, сушится, заделываются царапины, сколы, трещины, очаги коррозии. На правильно подготовленной детали пленка держится пару лет, причем она выдерживает максимально интенсивный режим использования автомобиля.

Жидкое стекло

Защитить лакокрасочное покрытие автомобиля помогает нанесение жидкого стекла. Оно взаимодействует с поверхностью авто на молекулярном уровне и создает непроницаемый для грязи, воды, химических реагентов слой, предупреждает появление трещин и царапин. Состав держится на машине до 12-ти месяцев. Обработка кузова автомобиля жидким стеклом позволяет надолго уберечь поверхность от коррозии.

О защите днища и кузова

Уберечь видимые части кузова от ржавчины проще, чем скрытые от глаз внутренности автомобиля. Для начала следует максимально защитить те конструктивные элементы, которые каждый день подвергаются воздействию грязи, камней, реагентов. Это пороги и колесные ниши. Барьерные средства против коррозии в данном случае – это подкрылки, пластиковые накладки на пороги или днище. Установить пороги из нержавейки для авто, значит, обеспечить максимально надежную защиту одной из самых подверженных коррозии частей автомобиля.

Защита от ржавчиныСвоевременная защита автомобиля избавит от серьезных последствий

Защитить кузов от коррозии изнутри можно при помощи следующих средств:

  1. Жидкие масла – обволакивают поверхность, вытесняют влагу, в них содержатся ингибиторы коррозии
  2. Парафины и воск – создают защитную пленку после распыления. Антикоррозийный спрей для авто, в состав которого входит воск, выступает в качестве консерванта, прост в применении, эффективен в действии

Работа с днищем

Защитить днище автомобиля от коррозии можно следующими средствами:

  • Мастики – выпускаются высыхающими и невысыхающими, содержат металлическую пудру, которая придает покрытию особую прочность
  • Жидкие средства для распыления подходят для обработки днища в труднодоступных местах
  • Преобразователи ржавчины – используются для устранения коррозии перед нанесением мастики или другого средства

Несмотря на наличие современных средств против ржавчины, считается, что лучше обработать днище автомобиля от коррозии привычной битумной мастикой. Цель использования состава – консервация и защита элементов конструкции, подверженных максимальному износу. Мастика наносится на полностью очищенную от старого покрытия поверхность. После засыхания она превращается в эластичную пленку с повышенными показателями прочности. Средство для защиты от коррозии кладется слоем 400 мкм и обладает отличными шумоизоляционными свойствами. Этим же средством проводится обработка колесных ниш.

Советы по антикоррозийной обработке днища

Обработка машины от коррозии – дело серьезное и ответственное. При этом особенно важным является целостность днища автомобиля.

Обновление антикоррозийного покрытия днища проводится раз в два года.

Проводя антикоррозийные работы, следует обратить внимание на следующие моменты:

  1. Работать нужно в проветриваемом помещении или на улице
  2. Температура выбирается плюсовой от 5 до 30 градусов
  3. Антикоррозийная защита покрытия автомобиля обычно легковоспламеняема, поэтому источники огня убираются
  4. Мастика подогревается в специальном приборе
  5. Необходимо обеспечить защиту рук, лица, глаз

Если защита от ржавчины авто не проводится, то коррозия нанесет серьезные повреждения транспортному средству за короткое время. Заменить испорченные детали часто нельзя или это стоит очень дорого.

Подводя итоги

Антикоррозийное покрытие всех частей автомобиля необходимо проводить вовремя. Учитывая климатические особенности, даже новая машина нуждается в такой процедуре.

httpv://youtu.be/EmV1–pRrF0

Борьба против ржавчины ведется как современными средствами – используются электронная защита от коррозии или обработка кузова автомобиля жидким стеклом, так и зарекомендовавшими себя составами в виде битумной мастики. Внешняя поверхность кузова, днище, скрытые полости – ни одна деталь машины не должна остаться без антикора.

krasimavtomobil.ru

Катодная защита кузова авто — эффективный способ защиты авто от коррозии!

Защищать машину от ржавчины следует на протяжении всего времени ее эксплуатации. Так уж заложено в природе, что все металлические изделия подвержены агрессивному химическому воздействию окружающей среды. Сегодня поговорим о коррозии, которая быстро разрушает металл, а также о том, как эффективно ей противостоять. Для противодействия данной неприятности используются разные методы, и одним из наиболее эффективных способов считается катодная защита автотранспорта от ржавчины.

Обработка всевозможными антикоррозийными препаратами дает только временный эффект. А когда железо подвергается еще и сварочным действиям, тогда спасти ослабевший металл (на участке сварочного шва) не получится ни у одного средства. Однако есть одно исключение. Это катодная защита от коррозии.

Катодная защита авто в действии

В этой статье вы узнаете о том, что такое катодная защита кузова, на чем она базируется, а также об основных преимуществах использования такой защиты. Следует отметить, что этот вид защиты кардинально отличается от всех остальных видов антикоррозийной защиты. В сравнении с остальными вариантами (мовилем, мастикой и т.д.), катодный вариант защиты является высокотехнологичным.

Принцип действия указанного метода базируется на разнице полей анода и катода. В частности, катодная защита кузова предусматривает применение автомобильного кузова в качестве катода. Для этого к кузову автомобиля присоединяется минусовый контакт. А в качестве анода (плюсового контакта) используется любой материал, способный проводить ток (например, обычная железная пластина). По образовавшейся цепи протекает слабый ток, что приводит к разрушению анода. При этом сам кузов машины (выступающий в роли катода) находится под защитой, и поэтому не подвергается воздействию коррозии.

Как правило, в качестве источника питания применяется стандартный автомобильный аккумулятор. Благодаря тому, что по цепи идет ток низкого напряжения, есть возможность поддерживать защиту даже при очень слабом заряде АКБ.

Что можно задействовать в качестве анода?

Самым элементарным и эффективным вариантом считается такой способ, при котором в качестве анода применяется обычный железный гараж. В этом случае все очень просто. Нужно только подключиться к одной из его стенок.

Когда же автотранспорт хранится на улице, тогда самым результативным методом защиты станет применение особых резино-металлических компонентов. В народе они известны как антистатики. Кроме того, по периметру машины обязательно следует натянуть проволоку и посредством резистора подсоединить к ней авто. Подобный вариант гарантирует защиту днища автомобиля даже в тех случаях, когда машина хранится на улице, а не внутри гаража.

Нужно отметить и такой важный момент, что в зимний сезон года катодная защита от коррозии действует лишь при тщательной очистке машины от различных реагентов, которыми обильно посыпаются наши дороги. Когда на транспортном средстве будет слой грязи (содержащий реагенты), тогда катодная защита попросту станет бесполезной перед такой сильной химической «атакой» на ваш автомобиль.

Текст: vopros-avto.ru

vopros-avto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
