2Д420А Диод импульсный

Общая информация

Наименование2Д420А Диод импульсный
Торговая маркаЗавод ОПТРОН, Москва
Страна происхождения СССР
Вид приемки"5"
Масса изделия, гр0,15
Наличие паспорта - этикеткиэтикетка
Транслитерация2D420A
Состояние упаковкисамоупаковка

Основные параметры

Типоразмер корпуса отечественныйКД121
Тип выводагибкий
Материал корпусастекло
Метод монтажаTHT (выводной)
Рабочее положениелюбое
Габаритные размеры L*W*H3х3х57
Высота корпуса7,5 mm

Технические характеристики

Максимальный прямой (выпрямленный за полупериод) ток50 mA
Макс. допустимый прямой импульсный ток500 mA
Макс. обратный ток1 µA
При I пр.50 mA
Макс. постоянное обратное напряжение24 V
Макс. импульсное обратное напряжение35 V
Макс. прямое напряжение1 V
Номинальная емкость1 pF

Условия эксплуатации

Интервал рабочих температурот -60 до +125°C
Примечание(1982-1989гг.)

Импульсный диод 2Д420А кремниевый, со структурой p-i-n, коммутационный. Предназначен для коммутации высокочастотных сигналов в диапазоне частот 30...300 МГц. Выпускается в стеклянном корпусе с гибкими выводами. Максимальное постоянное обратное напряжение 24В, максимальный прямой ток 50мА.

ipelectron.ru

Рисунки корпусов ДИОДОВ - ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ(рос.) - СПРАВОЧНИК - Каталог файлов

Справочник по полупроводниковым диодам
Цоколевка диодов (1-20)


ГД107, ГД113, 2Д235, ГД401, КД407, 2Д420, КД503, ГД507, ГД508, КД923, 2В110, 2В117, 2В119, КВ136, 2С108А-Р, 2С133А,В,Г, КС133А, 2С139А, КС139А, 2С147А,В,Г, КС147А, 2С156А,В,Г, КС156А, 2С168А, КС168А, КС415А, 2С117, 2С123

1Ц104АИ

2Д102, КД103, КД104

КД106, 2Д217

2Д108, 2Д207, КД411, 2Д416, 2В105, 2С401А, 2С401БС, 2С408, 2С501АС, 2С501Б, 2С501БС

КД201, 2Д203

2Д202

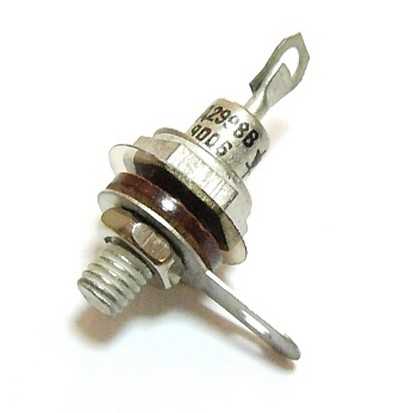

2Д204, 2Д206, 2Д210, 2Д219, 2Д230, 2Д231, 2Д251, 2Д252, 2Д2995, 2Д2998, 2Д412, АД425, 2В103, 2В106, 2С801А, 2С802, 2С803, 2С901

2Д213, 2Д245, 2Д2990, 2Д2997, 2Д2999

КД208, КД209, 2Д215, КД221

2Д216, 2Д220, 2Д234

2ДС408

КД413, 2Д419, КД512, КД514, КД520, 2Д922

КД906, 2Ц301

2Ц101, 2Ц103, 2Ц106, КЦ114, КЦ117, КЦ118

2Ц102

2Ц108, 2Ц110

КЦ201, 2Ц202

2Ц203

АД110, 2Д502
Цоколевка диодов (21-40)


АД110

АД112

КД401, ГД403, КД504, ГД511, 2Д809

ГД404АР

КД105

КД109

КДС111, КВС111

КД205

2Д212, 2Д228, 2С402А-Г, 2С502А-Н

КД409, КД512-1, КД514-1, КВ109, КВ121, КВ122, КВ123, 2В124, 2В125, КВ127, КВ130, КВ132, 2В133, КВ134, КВ138, КВ142, КВ144-1

КД410

КД910, КД911

КВ128, КВ129, КВ143, КД424, КД509, 2Д510, КД521, 2Д522, КД805, 2Д926, 2Д927А, КС115А, КС121А

КД523А,Б

КД523В,Г

2Д907, 2Д918

2Д908, КД917

АД516

2Д237, КД513, КД518, КВ139

КД526
Цоколевка диодов (41-60)


2Д115-1, 2Д116-1

2Д120-1, КВ115

2Д123-91

2Д218

2Д222-С

КД227, 2Д232, КД238-С

2Д236

2Д423, КД529

2Ц112

2Ц113-1

2Ц116, 2Ц119

КД223, КД226, 2Д249, КД529, КС511

2Д121, КД243, КД247, КД808, КД810, 2С411А,Б, 2С516А-В

2Д239, КД244, 2Д2994

КД409-9, 2В112-9, 2В122-9, 2В124-9, 2В130-9, 2В134-9

КД421, 2Д524, 2Д630, 2Д806, 2Д921, 2Д924, 2Д925

2Д101

КД126, КД127, 2В102, 2В104

КЦ111-А1

КЦ407
Цоколевка диодов (61-80)


КЦ410

КДС627

КДС628

КД629-С, КД704АС, 2Д706С-9, 2Д707С-9, 2Д803С-9

2ДС807

2В118

КД248, КД250, 2Д253, 2В113

КВ101

КВС120

2В112, 2В114-1

КВ116, КВ140-1

2Д802, КД901, КД904

КВ131, КВ135

2С101

2С107, 2С113, 2С119, 2С190Б-Т, КС190С-Ф, 2С433А, 2С439А, 2С447А, 2С456А, 2С468А, 2С482А, 2С510А, 2С512А, 2С515А, 2С518А, 2С522А, 2С524А, 2С527А, 2С530А, 2С536А, 2С551А, 2С591А, 2С600А, Д818

КС162А, КС168В, КС170А, КС182А, КС191А, КС210Б, КС211И, КС212В, КС213Б, КС533А

2С175Ж,Ц, 2С182Ж,Ц, 2С191Ж,Ц, 2С210Ж,Ц, 2С211Ж,Ц, 2С212Ж,Ц, 2С213Ж, 2С215Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, КС405А, КС406А, КС407А-Д, КС409А, КС412А, КС413Б,  КС508А-Д, КВ146, КС162А-2, КС168В-2, КС175А-2, КС182А-2, КС191А-2, КС210Б-2, КС213Б-2, КС506А

2Д118-1

КЦ105

КЦ109
Цоколевка диодов (81-99)


2Д225-С, 2Д229-С

2Д528

КВ107

2С483

КС620, КС630, КС650, КС680, 2С920, 2С930, 2С950, 2С980

КС106А

КС211Б,В,Г,Д

КС515Г, КС520В, КС524Г, КС532В, КС547В

КС539Г, КС568В, КС582Г, КС596В

2Д708, КС433А-1, КС439А-1, КС447А-1, КС451А, КС456А-1, КС468А-1, КС482А-1, КС509, КС510А-1, КС512А-1, КС515А-1, КС518А-1, КС522А-1, КС527А-1, КС530А-1, КС551А-1, КС600А-1

2Д255-5

2Д260-5

КД2991

КД257, КД258

КВ144, КД532, КД710, КД711

КС515Г-2, КС520В-2, КС524Г-2, КС531В-2, КС539Г-2, КС547В-2, КС568В-2, КС582Г-2, КС596В-2

КС122

2Д254

2С414А, 2С416А, 2С514А-В, 2С517А-Г, 2С521А, 2С602А, 2С603А-Б, 2С604А-Б

elektronik.3dn.ru

Диод КД209 характеристики


Диод КД209 - диффузионный, кремниевый. Выпускаются с гибкими выводами и в пластмассовом корпусе. Маркировка сделана цветной точкой на корпусе:

  • КД209Б - зелёная точка
  • КД209В - красная точка
  • КД209А - точка отсутствует

Анод обозначен красной полоской. Масса - не более 0.5 г.

Электрические параметры диода КД209

• Прямое напряжение (постоянное) при Iпр = Iпр. макс, не более:
  при +25°C1 В
  при −60°C1.2 В
• Обратный ток (средний) при Uобр = Uобр. макс, не более:
  −60...+25°C100 мкА
  при +85°C300 мкА

Предельные характеристики диода КД209

• Обратное напряжение (постоянное и импульсное)
  КД209А400 В
  КД209Б600 В
  КД209В800 В
• Прямой ток (постоянный или средний)
  КД209А700 мА
  КД209Б500 мА
  КД209В
    до +55°C500 мА
    при +85°C300 мА
• Прямой ток (импульсный) при t ≤ 20 мкс6 А
• Частота без снижения режимов1000 Гц
• Рабочая температура (окружающей среды)−60...+85°C

При работе диодов КД209 на ёмкостную нагрузку эффективное значение прямого тока не должно превышать 1.57 Iпр. макс.
Допускается работа диодов на частотах выше 1000 Гц в режимах, при которых средний обратный ток не превышает 500 мкА.


katod-anod.ru

Диод КД244 — DataSheet

Корпус диода КД244



Характеристики диода КД244
ПараметрОбозначениеМаркировкаЗначениеЕд. изм.
Аналог
КД244АBYV32-150
КД244БBYW17-100
КД244ВBYW80-200, BYW17-200
КД244ГBYW80-200
Максимальное постоянное обратное напряжение.Uo6p max, Uo6p и maxКД244А100В
КД244Б100
КД244В200
КД244Г200
Максимальный постоянный прямой ток.Iпp max, Iпp ср max, I*пp и maxКД244А10А
КД244Б10
КД244В10
КД244Г
10
Максимальная рабочая частота диодаfд maxКД244А200кГц
КД244Б200
КД244В200
КД244Г200
Постоянное прямое напряжениеUпр не более (при Iпр, мА)КД244А1.3(10 А)В
КД244Б1.3(10 А)
КД244В1.3(10 А)
КД244Г1.3(10 А)
Постоянный обратный токIобр не более (при Uобр, В)КД244А100 (100)мкА
КД244Б100 (200)
КД244В100 (100)
КД244Г100 (200)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значенияtвос, обрКД244А0.05мкс
КД244Б0.035
КД244В0.05
КД244Г0.035
Общая емкостьСд (при Uобр, В)КД244АпФ
КД244Б
КД244В
КД244Г

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

rudatasheet.ru

Характеристики диодов 1n4007, д242, д226, кд202в

Выбрать подходящий полупроводник для того или иного механизма порой бывает весьма затруднительно. Чтобы лучше ориентироваться в названиях диодов и легче их запоминать, необходимо знать, что любое название является составным и включает в себя 4 части.

Первая часть — число, либо литера, обозначающая использованный при изготовлении материал:

1 (Г) — соединения с включениями германия.

2 (К) — соединения с включениями кремния.

3 (А) — арсенид галлия, а также другие соединения с включениями галлия.

Вторая часть — указание на подклассовую принадлежность прибора:

Д — диоды;

А — сверхвысокочастотные диоды;

И — диоды туннельные и обращённые.

Третья часть — число, демонстрирующее назначение и качества конструкции.

Четвёртая часть — номер приведённой модели.

Конечно данные расшифровки актуальны только в отношении продукции отечественного производителя, однако общий смысл построения названий диодов в зарубежной практике может быть схож.

Далее будут представлены на рассмотрения по 2 диода средней и малой мощности.

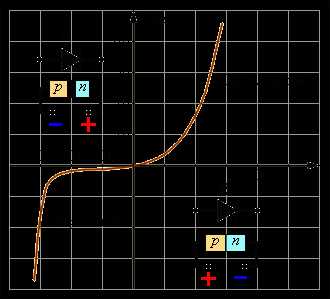

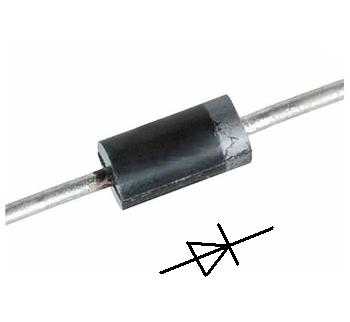

 Диод N4007

Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.

Весьма часто применяется, чтобы сформировать блок питания (как компонент  выпрямителя, включающего в себя 4 диода).  Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.

Массово применяется в телефонах, смартфонах, планшетных компьютерах.

Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.

Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.

Постоянное обратное напряжение (max.) — 1000 В

Постоянный ток (max.) — 1 А (при 75°C)

Прямое напряжение (max.) — 1,1 В

Рабочая температура — -65…+175°C

Вес — 0,33 г

Аналоги

  • Российские:
  • КД243ж;
  • КД258д.
  • Зарубежные:
  • HEPR0056RT;
  • BYW43;
  • 1N2070, 1N3549;
  • BY156, BYW27.

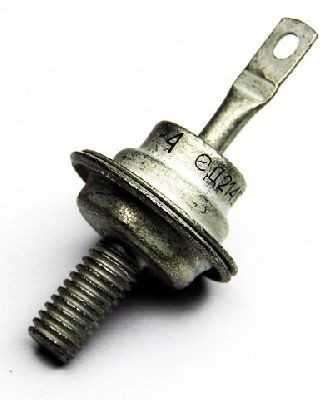

 Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max.) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Аналоги: Д243, Д245, Д246

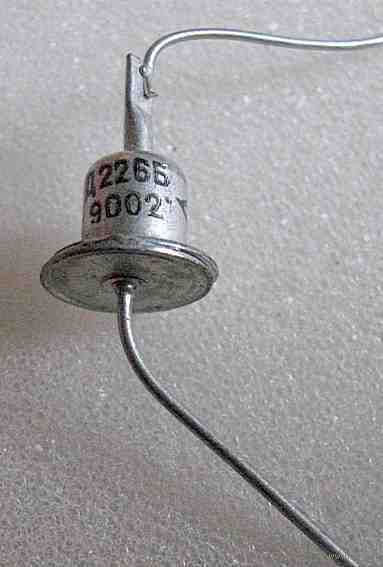

 Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Аналоги: любые модели из родной серии.



 Диод КД202в

Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.

Содержит золото — 0,00053 грамм.

Допустимое обратное напряжение (max.) — 70 В

Импульсное напряжение (max.) — 100 В

Обратный ток — 5 А

Импульсный ток — 9 А

Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)

Рабочая частота диода (max.) — 1,2 кГц

t° корпуса диода — 75°C

Вес — 4,62 г

Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Диод КД410 — DataSheet

Корпус диода КД410



Характеристики диода КД410
ПараметрОбозначениеМаркировкаЗначениеЕд. изм.
Максимальное постоянное обратное напряжениеUo6p max, Uo6p и maxКД410А1000В
КД410Б600
Максимальный постоянный прямой токIпp max, Iпp ср max, I*пp и maxКД410А50мА
КД410Б50
Максимальная рабочая частота диодаfд maxКД410АкГц
КД410Б
Постоянное прямое напряжениеUпр не более (при Iпр, мА)КД410А2 (50)В
КД410Б2 (50)
Постоянный обратный токIобр не более (при Uобр, В)КД410А3 (100)мА
КД410Б3 (100)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значенияtвос, обрКД410А3мкс
КД410Б3
Общая емкостьСд (при Uобр, В)КД410АпФ
КД410Б

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

rudatasheet.ru
