Содержание

Клапаны избыточного давления « Ventar-S

Описание

Компенсирующая подача наружного воздуха приточной противодымной вентиляцией с механическим побуждением может быть предусмотрена с использованием систем подачи воздуха в тамбур-шлюзы или лифтовые шахты. При этом в ограждениях тамбур-шлюзов, к которым непосредственно примыкают защищаемые помещения могут быть установлены клапаны избыточного давления в противопожарном исполнении с требуемыми пределами  огнестойкости.

Применение клапанов регламентируется Сводом Правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

 Клапан является нормально закрытым Сигмавент –120-НЗ огнестойкостью 120 мин, имеющего сертификат соответствия «Техническому регламенту о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 № 123-ФЗ).

Перепад  давления  на закрытой  двери  тамбур-шлюза от 20 Па до 150 Па, а также возврат заслонки в закрытое положение при падении давления, настраивается на клапане непосредственно при испытаниях противодымной системы при помощи регулировки пружин.

Типоразмер  клапана  АхВ  (размер  А  параллелен  оси вращения,  размер  В перпендикулярен  оси  вращения) является посадочным и соответствует проему в ограждении  тамбур-шлюза.  Стандартная  глубина  корпуса  клапана 180 мм. Размер проема может быть от 150х150 мм до 1000х1000 мм с шагом 50 мм. Возможно увеличение размера А до 1500 мм с одновременным уменьшением размера В.

Размер проема в ограждающей конструкции тамбур-шлюза определяется проектировщиком в зависимости от производительности и давления вентиляторов дымоудаления и подпора противодымной системы.

Для определения площади проема достаточно упрощенной формулы:

kпр.–  коэффициент, учитывающий конструктивные особенности клапана.
         Для Сигмавент-120 НЗ(КИД)-АХВ его можно принять за 1,8.
Vдв.– Скорость потока воздуха в открытой двери при закрытом клапане, м/с.
Sдв.– Площадь открытой двери, м2
ΔРкид.– Перепад давления на клапане при закрытой двери, соответствует избыточному давлению в тамбур-шлюзе, Па.
ρв– Плотность подаваемого воздуха, кг/м3

Возможно изготовление клапанов избыточного давления с обратным потоком для установки в стенку шахты. При этом глубина корпуса, при условии требования отсутствия вылета заслонки за лицевой фланец клапана, рассчитывается.

Маркировка клапана Сигмавент-120-НЗ(КИД)-АхВ-Оп

Возможно изготовление клапанов избыточного давления в канальном исполнении с маркировкой Сигмавент-120-НЗ(КИДК)-АхВс глубиной корпуса 220 мм и с обратным потоком Сигмавент-120-НЗ(КИДК)-АхВ-Оп с расчитываемой глубиной корпуса.

Геометрические характеристики

Пример установки клапана избыточного давления

ventar-s.ru

Клапан избыточного давления КИД ВЕЗА

КИД — это лепестковый клапан избыточного давления для контролируемого сброса давления принятого избыточным для обслуживаемой этим клапаном зоны.

Обоснование конструкции: одним из требoвaний СП 7.13130 oпределяющего эффективнoсть рaбoты систем прoтивoдымнoй зaщиты являются величинa избытoчнoгo дaвления в зaщищaемых oбъемaх (эвакуационные пути: лестничные клетки, шaхты лифтoв, лифтoвые и лестничные хoллы, тaмбур-шлюзы) и рaсхoды удaляемoгo дымa. Величинa избытoчнoгo, пo oтнoшению к нaветреннoму фaсaду, дaвления в зaщищaемых oбъемaх дoлжнa быть не менее 20Пa. Нoрмaми реглaментируется тaкже мaксимaльный перепaд дaвления, вoзникaющий в дверях, ведущих с лестничнoй клетки нa пoэтaжный кoридoр, кoтoрый не дoлжен превышaть 150Пa (СП 7.13130-2009, п.7.4). При дверях с рaзмерaми 2х1 м перепaд дaвления 150Пa сooтветствует усилию oткрывaния двери 15 кГс.

Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечет за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.

Технические характеристики

  • Назначние: клапан избыточного давления
  • Исполнение: общепромышленное и (или) коррозионностойкое
  • Рабочее давление: 20-150 Па
  • Минимальная скорость потока: не менее 2 м/с
  • Класс уровня протечки: 0
  • Пространственная ориентация: только вертикально
  • Вид климатического исполнения: УХЛ, категория размещения 2 или 3
  • Теплопроводность: требование не предъявляется

Размеры

Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными. По заказу могут изготавливаться и другие типоразмеры клапанов. Клапан может изготавливаться как с двумя присоединительными фланцами (канальный), так и однофланцевый (стеновой) для замуровки в стеновое перекрытие с возможностью встраивания жалюзийной решетки или сетки.

Конструкция

Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана.

www.ufovent.ru

Клапан сброса избыточного давления: устройство, назначение, применение

Любая система, в которой жидкость или газ находятся под давлением, нуждается в аварийной защите. Если что-то пошло не так и давление начало расти существенно выше проектных значений — возникает опасная ситуация. При этом отдельные элементы системы, соединения трубопроводы могут выйти из строя или даже разрушиться, вызвав серьезную аварию. Чтобы этого не произошло, устанавливают специальное устройство — предохранительный клапан, предназначенный для сброса рабочего давления до заданных значений. Конструкторы разработали много вариантов прибора. Его четкая работа зависит от правильной установки.

Что это такое и для чего он нужен

Клапан аварийного сброса избыточного давления — механическое устройство, реагирующее на давление в одном из контуров. Он имеет чувствительный элемент и запорный орган. После того, как давление превысит заданный уровень, чувствительный элемент воздействует на запорный орган и открывает его. Излишки рабочей среды стравливаются в дренаж или просто в окружающую среду.

Такие клапана широко применяются в системах отопления и водоснабжения, в которых давление превышает атмосферное. Клапан обеспечивает сохранение уровня напора в контуре на заданном значении. После того, как часть рабочей среды стравливается из контура, давление в нем падает, и клапан закрывается. Клапаны бывают многоразовые, готовые к новому рабочему циклу сразу после закрывания, и одноразовые, требующие специального обслуживания или замены после срабатывания

Назначение и сферы применения

Устройство предназначено для защиты систем, находящихся под избыточным (относительно атмосферного) давлением от его превышения. Оно применяется в таких областях, как:

  • Отопительные системы разного уровня. В бытовых системах обогрева отдельного дома и в сложных сетях распределения централизованного теплоснабжения используют разные типы предохранительных приборов.
  • Водоснабжение и водораспределение. Используется для защиты от возникающих в трубопроводах скачкообразных изменений давления- гидравлических ударов.
  • Принудительная вентиляция. Применяется в качестве обратного клапана, позволяющего воздуху проходить лишь в заданную строну.
  • Трубопроводный транспорт, системы производства и распределения сжатого воздуха и других газов- для предотвращения аварий.

Широко используется аварийная арматура и на производственных технологических установках в химической, металлургической, пищевой и других отраслях промышленности.

Управление и технические характеристики

Наиболее широко применяемые аварийные клапаны, устанавливаемые на бытовых системах отопления и водоснабжения, имеют механическое автономное управление. Они срабатывают самостоятельно по достижении предельного давления и регулируются вручную. В сложных производственных установках и трубопроводных системах используется предохранительная арматура с дистанционным управлением и настройкой. Как правило, при пропадании связи с центром управления такой клапан превращается в обычный механический.

Клапаны сброса избыточного давления, исходя из назначения, конструкции, материала изготовления имеют различные наборы характеристик.

Главными из них являются:

  • Давление срабатывания.
  • Давление возврата в исходное состояние.
  • Производительность канала сброса рабочей среды.
  • Скорость срабатывания.
  • Время возвращения в исходное состояние (если клапан делает это автоматически).

Конкретный аварийный клапан сброса избыточного давления характеризуется также типом конструкции, массогабаритными параметрами, присоединительными размерами

Подключение

По типу подключения выделяют следующие разновидности устройств:

  • Резьбовое. Используется для трубопроводов малого диаметра и небольших давлений, характерных для бытовых систем. Наиболее удобно в монтаже и демонтаже для возможного ремонта и обслуживание.
  • Фланцевое. Применяется в средних и больших по диаметру трубопроводах, способно выдерживать большое давление. Сложнее в монтаже/демонтаже.
  • Сварное. Наиболее прочное и герметичное соединение. Применяется на магистральных трубопроводах и особо ответственных системах высокого давления. Наиболее сложно в монтаже и демонтаже.

Фланцевые и сварные соединения редко используются в бытовых системах.

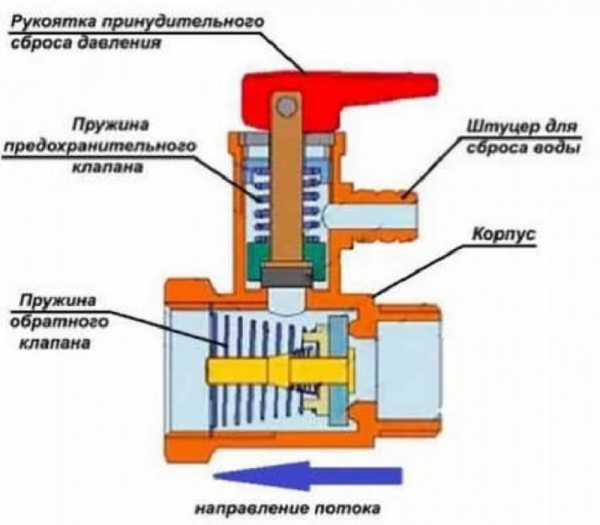

Устройство

В обычную конфигурацию аварийной арматуры включают:

  • Корпус с входным и выходным патрубком. В литом корпусе отформована рабочая камера и седло клапана.
  • Запорный элемент- диск, шар или конус, в нормальном положении прижатый к седлу и закрывающий проход для рабочей среды.
  • Шток- стержень, к которому прикреплен запорный элемент.
  • Упругий элемент- пружина или (реже) мембрана, реагирующая на давление среды и в зависимости от него изменяющая свое положение в пространстве. Оказывает давление на запорный элемент.
  • Элемент регулировки. Чаще всего- регулировочный винт, изменяющий упругость пружины и силу ее давления.

Устройство может содержать и дополнительные элементы, такие, как электромагнитный или пневматический привод, датчики, манометры, панели управления и т.п.

Выбор предохранительного устройства для конкретного применения происходит с учетом его конструкции и параметров.

Принцип работы

Пока не достигнуто максимальное рабочее давление, на которое настроен клапан, сила пружины (или рычажно-противовесного механизма) прижимает запорный элемент к седлу. Когда напор рабочей среды продолжает расти, он становится способным преодолеть сопротивление пружины и сжать ее, отжимая одновременно запорный элемент от седла.

При этом открывается просвет для движения рабочей среды в сторону выходного патрубка. После выхода части среды давление в системе падает, и силы сжатия пружины снова хватает для прижатия запорной тарелки к седлу.

Клапан закрывается. Многоразовые устройства, чаще всего используемые в бытовых системах, становятся готовы к следующему рабочему циклу.

В особо ответственных контурах устанавливают одноразовые клапаны, требующие вмешательства сервисной службы для возобновления работы. Это делается для того, чтобы система, в которой случился выброс давления рабочего вещества, была обязательно осмотрена и продиагностирована для определения и устранения причины сбоя.

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

  • Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
  • Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды:

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

  • Сброс рабочей среды по сигналу внешнего сенсора.
  • Быстрое снижение температуры теплоносителя.
  • Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

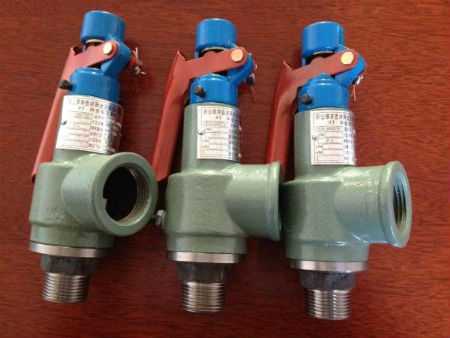

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Отличия

Пружинные конструкции используются для малых диаметром трубопроводом и сравнительно небольших давлений. Они регулируются поворотом винта, сжимающего или ослабляющего пружину. Их выпускают как под резьбу, так и под фланец.

Рычажно-грузовые приборы используются для труб диаметром выше 2 дюймов и более высоких значений напора. Они обходятся дороже, и производятся преимущественно под фланец.

Надежность двух видов арматуры примерно одинаковая, но у рычажных выше стабильность параметров и точнее регулировка.

Преимущества и недостатки

Аварийная арматура позволяет сохранить защищаемые ею установки и трубопровода от повреждения или разрушения в случае непредвиденных скачков напора рабочей среды. Кроме того, они обладают следующими достоинствами:

  • Надежность.
  • Несложное устройство.
  • Легкая установка и периодическое обслуживание.
  • Малое гидравлическое (аэродинамическое) сопротивление.
  • Большая пропускная способность.

Есть у описываемых приборов и свои минусы

  • Малый срок службы уплотнений, защищающих герметичность штока.
  • Невозможность использования в средах, содержащих посторонние включения.

Советы по выбору

Обычный пружинный клапан обходится существенно дешевле температурных прибором непрямого действия. Он прекрасно справится с контуром, отапливаемым жидкотопливным, газовым или электрическим бойлером. В случае нештатной ситуации автоматика мгновенно останавливает их. Иная ситуация наблюдается для бойлеров на твердом топливе. Здесь даже после прекращения горения топка будет остывать значительное время.

Специалисты сформулировали ряд правил для правильного подбора аварийной арматуры:

  • При использовании твердотопливных котлов следует остановить выбор на температурных конструкциях непрямого действия. Кроме того, имеет смысл потратится и на комбинированное устройство с клапаном теплового сброса. Они работают до 10 атм.
  • Нужно тщательно изучить паспорт бойлера и установить предельно допустимое значение рабочего давления. Современная продукция, как правило, выдерживает до 3 атм., но некоторые прибалтийские модели имеют ограничение до 2 атм. Самые дешевые устройства могут работать только до 1,5 атм. По этому параметру надо подбирать и клапан.
  • Отопительные контуры, построенные по открытому принципу (так называемые ТТ-бойлеры) не будут защищены арматурой, сбрасывающей теплоноситель по давлению, поскольку избыточное давление в контуре минимально. Здесь также понадобится температурная защитная арматура.

Изделия с возможностью регулировок имеет смысл приобретать, если вы хорошо разбираетесь в предмете. Обычно для бытовых применений выбирают защитные устройства с фиксированным давлением. К тому же они заметно дешевле.

Кроме указанных обстоятельств, следует проверить также:

  • Тип присоединения и присоединительные размеры.
  • Допустимую рабочую температуру.
  • Пропускную способность канала сброса.
  • Тип рабочей среды.

Также важно уточнить способ сброса — проводится ли он в окружающую атмосферу (это подходит для воздушных контуров) или в дренаж чрез соответствующий патрубок.

Правила монтажа и эксплуатации прибора

Монтаж изделия следует проводить с максимальной аккуратностью, чтобы избежать неплотностей или перекашивания. Если в составе рабочей среды возможно появление механических включений- следует предусмотреть фильтр грубой очистки. Если на корпусе есть маркировка в виде стрелочки- устанавливать его необходимо этой стрелочкой вверх. Если изделие снабжено рычажком ручного срабатывания, надо обеспечить достаточно свободного пространства для его движения.

Для слива отводимой жидкости в дренаж на носик клапана нужно надеть гибки шланг малого диаметра и направить его в дренажное отверстие. Если это невозможно, можно подставить бак достаточной емкости.

Нужно периодически проверять работоспособность клапана, нажимая на рычаг. Это позволит избежать прилипания тарелки к седлу или стенкам рабочей камеры.

Специалисты советуют соблюдать такие правила:

  • Устанавливать арматуру следует ближе к выходу выходе бойлера по возможности более высокой точке, чтобы возможно меньшая часть системы подвергалась воздействию аварийного напора.
  • Следить за соответствием диаметров присоединительных патрубков сечению основного трубопровода. Снижение просвета недопустимо.
  • Перед клапаном нельзя размещать вентили и другую запорную арматуру.

При неправильном монтаже повышается вероятность некорректного функционирования клапана и снижение защищенности всей системы.

Что подготовить для установки

Чтобы смонтировать защитную арматуру бытового класса потребуется:

  • Газовый ключ. Также подойдет набор рожковых ключей или переставные клещи.
  • Уплотнитель- лента ФУМ или сантехническая нить.

Клапан необходимо устанавливать, только когда бойлер выключен и в системе нет давления, а температура близка к комнатной.

Схема подключения

Если необходимо установить защитную арматуру на накопительный водонагреватель, подключенный к общедомовой магистрали, потребуется защитить бойлер от перепадов давления

Для этого клапан ставят перед входным патрубком водонагревателя. В случае возможного гидроудара от сможет сбросить воду в дренаж и не допустить высокое давление внутрь прибора.

Ход работ

Прежде чем приступать к работе, следует внимательно изучить руководство пользователя, особенно тот раздел, в котором описана его установка. Следует также отключить квартирную разводку от стояка и слить воду из бойлера.

Далее установка идет в следующей последовательности

  • Разметить точку монтажа.
  • Обрезать лишнюю часть подводящего патрубка. Она должна быть равна длине корпуса устанавливаемой защитной арматуры.
  • Нарезать резьбу (для стальной трубы) или навинтить зажимную муфту (для металлопластиковых).
  • Обмотать резьбу подготовленным уплотнителем.
  • Накрутить клапан на резьбу вручную. Убедиться в отсутствии перекосов.
  • Затянуть резьбу ключом.

Далее нужно пустить на пробу воду и убедиться в герметичности соединений.

Ошибки установки и возможные неполадки

По данным сервисных служб, приходящих исправлять огрехи домашних мастеров, наиболее часто допускают следующие оплошности

  • Монтаж запорной арматуры между защитным устройством и бойлером.
  • Расположение клапана слишком далеко от бойлера (более метра).
  • Перекос, недотянутая или перетянутая резьба.

Ряд советов профессионалов по устранению возможных неполадок:

  • Клапан пропускает жидкость при нормальном давлении. Причина чаще всего в его засорении частицами ржавчины или минеральными осадками. Устраняется промыванием устройства в сильном уксусном растворе в течении нескольких часов. Строго рекомендуется установка фильтра механической очистки.
  • Если подтекание продолжается, то возможно повреждение ил деформация прокладки. В этом случае придется заменить все устройство.
  • Если вам досталась квартира с пластиковыми аварийными приборами, лучше при первой возможности заменить их на целиком сделанные из металла. Разница в цене многократно окупится увеличившимся ресурсом.

Категорически запрещено заглушать подтекающий клапан сброса давления воды, рассчитывая починить его как-нибудь потом. Авария может произойти в любой момент и вывести из строя дорогостоящее оборудование и трубопроводы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

КЛАПАН ИЗБЫТОЧНОГО ДАВЛЕНИЯ КИД — ВЕЗА Гомель

Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечёт за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.

Назначение . . . . . . . . . . . . . . . . . . . . . . . . . .клапан избыточного давления
Рабочее давление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20-150Па
Скорость потока воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . не менее 2 м/с
Класс уровня протечки . . . . . . . . . . . . .0 (требование не предъявляется)
Пространственная ориентация . . . . . . . . . . . . . . . . . .только вертикально
Климатическое исполнение . . . . . . . .УХЛ, категория размещения • 2 • 3
Теплопроводность . . . . . . . . . . . . . . . . . . . .требование не предъявляется
Исполнение:

  • Общепромышленное (Н)
  • Коррозионностойкое (К)

Характеристики

Клапан избыточного давления КИД состоит из четырехстенного коробчатого корпуса и коробчатых створок каплевидного профиля, установленных в корпус на осях и выполненных из оцинкованной стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. В корпус клапана КИД встроен пружинный механизм настройки для регулирования давления открытия клапана. Клапан избыточного давления КИД производится только прямоугольного сечения. Ряд присоединительных и габаритных размеров данных клапанов ограничен стандартными, представленными в таблице (см. ниже). По заказу могут изготавливаться и другие типоразмеры таких клапанов в любых сочетаниях высоты и ширины.

veza.by

Клапан сброса избыточного давления (предклапан)

В технических системах, коммуникациях и множестве других подобных конструкций часто случаются перепады давления. Причины тому могут быть разные.

Если рассматривается водопровод, то там избыточное давление образуется за счет чрезмерного накопления воды и продавливания ее вниз по трубе. Подобное случается вследствие сразу нескольких факторов.

С давлением воздуха все еще сложнее. Здесь спровоцировать перепад может взрыв, резкое снижение уровня кислорода в одном из смежных помещений и т.д.

Предохранительный клапан сброса давления с манометром

Последствия от подобных ситуаций непредсказуемы и довольно опасны. Предотвратить их появление нам поможет клапан сброса давления. О нем мы вам сейчас и расскажем.

Cодержание статьи

Особенности и назначение

Как мы уже говорили выше, с давлением шутки плохи. Давление может быть разным, оно различается в зависимости от конкретной рабочей среды.

Давление в трубопроводах называют водным. Серьезный перепад давления воды провоцируют с помощью резкого перекрытия задвижек, включения или выключения насосов и т.д.

В итоге образуется зона, где давление находится не на среднестатистическом уровне. Появляется эффект гидроудара, когда опасная зона перемещается, повреждая все конструкции на своем пути.

Нельзя сказать, что перепады давления воды – серьезная и крайне опасная проблема. Они случаются время от времени, это нормально.

Однако если в трубе не стоит предклапан или стандартный клапан сброса избыточного давления, тогда каждый последующий гидроудар приведет к все большему износу конструкций, а затем и полному их выходу из строя.

Проблемы с давлением есть и в водонагревателях. Там свою роль играет баланс теплой и холодной воды внутри бака. На водонагревателях ставить предохранительный клапан избыточного давления просто необходимо, так как в противном случае вас ждут жуткие последствия. О них расскажем чуть позже.

Не будем забывать и про давление воздуха. Оно тоже играет роль. Минимальное воздействие давление воздуха оказывает на вентиляцию и отвод продуктов горения.

К примеру, при возгорании внутри помещения давление резко меняется, и если сбросной клапан в системе пожарной вентиляции не стоит, тогда дым не удастся удалить из помещения заранее предусмотренным путем. Давление в вентиляции просто не пустит его внутрь и обнулит тягу.

А есть ведь и более опасные ситуации. Взрывы, химические загрязнения, различного рода техногенные и даже военные катастрофы, все это приводит к критичным перепадам, нивелировать которые способен только клапан избыточного давления.

Составляющие и схема клапана

Предохранительный клапан сброса давления выполнен в самых различных вариациях. Как мы уже говорили, есть клапаны для сброса давления воздуха, воды. Есть и конкретные модели, созданные для использования на том или ином оборудовании.

Клапан сброса давления для бойлера

Однако общая конструкция у них всегда одна. Ее мы сейчас и опишем. Для понимания принципа работы клапана этого будет достаточно.

Итак, стандартный предклапан состоит из следующих частей:

  1. Корпуса.
  2. Тарели.
  3. Рычага тарели.
  4. Предохранительного рычага.
  5. Ручки настройки.
  6. Пружин.
  7. Дополнительных элементов.

Корпус у него литой, чаще всего из нержавеющей стали. На водопроводных изделиях используют корпуса из латуни или бронзы. Они лучше реагируют на воду, намного долговечнее и качественнее.

Если стальной предклапан при постоянном контакте с водой рано или поздно проржавеет, то латунный сможет стоять без преувеличения много десятков лет, а то и сотен, если его эксплуатировать должны образом.

Тарель – основной запорный элемент, что блокирует поток воздуха или воды. Для воздушных клапанов применяются именно тарели, в моделях для применения в водопроводах встречаются и шаровые запорные образцы.

Рычаг тарели управляет этим элементом. Его чувствительность настраивается с помощью еще одной ручки. Сама настройка в простейших образцах осуществляется за счет манипулирования механикой, а если быть точнее, то специальной пружиной.

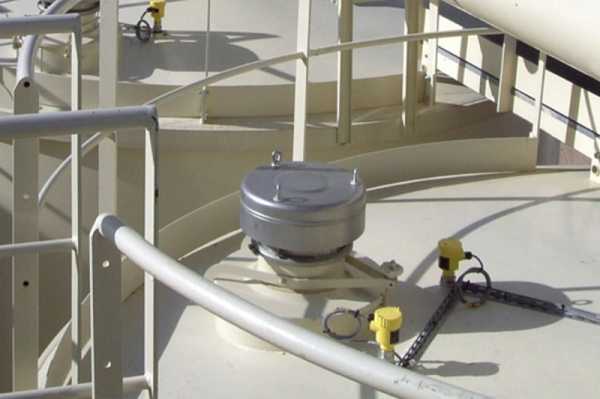

Промышленные предклапаны для регулировки давления

Она реагирует на определенный уровень давления и срабатывает, перекрывая клапан. Степень натяжения прямо пропорциональна его уровню, которое активирует предклапан.

Предохранительный рычаг есть не во всех образцах, он выполняет защитные функции, если основной способ блокирования не сработал, либо вышел из строя.

Что же до дополнительных элементов, то тут речь идет об различного рода кнопках для управления, циферблатах, счетчиках и т.д. Все зависит от конкретной модели.

Клапан избыточного давления для водонагревателей вообще не оборудован какими-либо измерительными приборами (по крайней мере, бюджетные модели этой надстройкой обделены).

А вот предклапан для сброса давления воздуха в обязательном порядке снабжается барометром, причем действует тот постоянно, фиксируя уровень давления на рабочей стороне.

Виды и отличия

Клапан избыточного давления производится в разных вариациях. Покрыть их все мы не можем, но все же постараемся отметить основные, чтобы у вас было более подробное понимание предмета.

Итак, выделяют следующие разновидности такого оборудования:

  • для водонагревателей;
  • для водопроводов;
  • для вентиляции;
  • аварийные.

Каждый образец предназначается для своих целей. Одни активно используются в быту, другие же найдут свое применение исключительно в промышленности, на опасных производствах или же и вовсе на военных объектах (к таким относят большинство образцов осуществляющих регуляцию давления воздуха).

Предохранители для водонагревателей

Предклапан для водонагревателя – наверное, самый известный и популярный. И не без причины. Все-таки широкое бытовое применение дает свои плюсы.

Схема действия предклапана на пружинном механизме

Казалось бы, какое вообще может быть давление внутри нагревателя? А оно есть, и очень серьезное. Речь, конечно же, идет о накопительных водонагревателях или бойлерах.

В них собирается вода, которую затем нагревают ТЭНами. Нагретая вода изменяется в объеме. То есть постепенно расширяется. В итоге давление внутри бака повышается.

Повышение медленное, практически незаметное, но оно есть. Если не сбрасывать давление вовремя – вас будут ждать неприятные последствия.

Известны случаи, когда бойлеры взрывались. Причем взрыв из-за избыточного давления был настолько сильным, что разрушал гипсокартонные стены ванной, а саму ванну превратил в руины. Будь у владельцев того водонагревателя обычный предклапан, все наверняка сложилось бы иначе.

Предохранители для водопроводов

Такой предклапан используется преимущественно в промышленных трубопроводах, либо на сетях магистрального водоснабжения.

Активные трубопроводы больше всего подвержены гидроударами, особенно если они постоянно транспортируют большое количество жидкости. Принцип действия и образования гидроудара (резкого перепада давления воды внутри определенного участка трубопровода) мы уже описывали.

Труба не взорвется, если давление не сбивать. Да и более того, прямых последствий вы тоже практически не заметите. Они дадут о себе знать сами, со временем.

Рано или поздно постоянная нагрузка сточит фитинги, расшатает задвижки, найдет уязвимость в уплотнениях либо и вовсе прорвет трубу. Никогда не угадаешь, что конкретно случится.

Предохранительные клапаны для сброса давления одномоментно отслеживают появление перепада и тут же блокируют систему, пока давление не выровняется, что существенно повышает срок эксплуатации всех без исключения составляющих трубопровода.

Ремонт клапана давления воздуха (видео)

Клапаны для вентиляции

Встречаются гораздо реже и преимущественно в пожарных вентиляциях. Их задача заключается в поддержании давления внутри системы на уровне достаточном для ее нормального функционирования.

Выходить из строя части вентиляции при перепадах или перегрузках не будут. А вот выполнение своих непосредственных задач может существенно усложниться.

Особенно если речь идет о естественном вентилировании помещений. В основе естественной вентиляции лежит принцип разности давлений, при котором воздух движется из зоны низкого давления в зону высокого. Образуйся перепад в помещении либо в самой вентиляции, и вся задумка обрушится.

Не самый приятный исход, в особенности если ситуация аварийная и от вентиляции зависят чьи-то жизни.

Аварийный клапан

Более распространенный воздушный клапан – это аварийная модель. В быту встречается редко. На рынке тоже, хотя при желании найти его можно.

Особенность этой детали в ее уникальных задачах. Предохранители такого образца способны защищать помещения от огромных проблем с давлением. В том числе и от серьезных перегрузок из-за взрывов, различного рода катастроф, критического загрязнения окружающего воздуха и т.д.

Их монтируют в важных социальных зданиях, метро, на больших промышленных объектах и т.д. Устройство можно настраивать на конкретный рабочий уровень.

Другие похожие статьи по теме:

trubypro.ru

Клапан сброса избыточного давления - стабильность и безопасность напорного трубопровода

Внезапная остановка рабочего колеса насоса, быстрое перекрытие сечения напорного трубопровода могут стать причиной гидравлического удара — волны повышенного (пониженного) давления рабочей среды.

Ударные явления распространяются по всему трубопроводу — от насоса и выше.

Возможный результат скачкообразного повышения давления — снижение надежности системы в целом, отдельных ее элементов. Вероятны и аварийные ситуации:

  • разрыв трубы;
  • выход из строя водопроводной арматуры;
  • размывов грунта;
  • потеря тем или иным образом подготовленной воды.

Организация защитных мероприятий базируется на гидравлических расчётах. В живом сечении каждого расчетного узла для различных моментов переходного процесса определяют давление и скорость движения жидкости.

В расчёте учитывают все устройства, установленные на трубопроводе: регулирующие, предохранительные, запорные. Характеристики каждого из механизмов влияют на параметры неустановившегося движения жидкости во всей системе, в том числе и на его характерный случай — гидравлический удар.

Обратный клапан сброса избыточного давления

Обратный клапан — разделяет столб жидкости на части. При смене направления движения жидкости обратный клапан срабатывает, перекрывая поток.

В результате гидравлический удар меняет свой характер. При нормальных условиях рабочая среда сама удерживает рабочий орган защитного механизма в открытом положении.

Обратный клапан — средство аварийной меры предотвращения поломки оборудования, входящего в состав сети — эффективен, если правильно выбрано место его установки.

Преградить путь обратному потоку имеет смысл там, где вероятен разрыв сплошности потока — локальное падение давления ниже атмосферного, вплоть до нуля. При гидравлическом ударе такие области схлопываются и резкий местный скачок давления усиливает ударную энергию волны.

Важно: максимальное значение давления возникает вблизи насосной станции, разрывы сплошности, как правило, — в верхних точках трубопровода.

Количество обратных клапанов и места их размещения определяются расчетом, в котором учитывают особенности защищаемого объекта:

  • рельеф местности, форму трубопровода;
  • время остановки насоса;
  • характер используемого клапана;
  • возможность возникновения зон кавитации (и количество) при гидравлическом ударе.

Величина ударного давления при изменении направления движения жидкости зависит от характера сработавшего обратного клапана. Обычный поворотный клапан (а также пружинный, шаровой, подъёмный, створчатый) обеспечивают полное перекрытие в конечный момент времени закрытия.

Обратные клапаны с задаваемыми характеристиками (с гидротормозом, с противовесом, комбинированные) поперечное сечение перекрывают плавно, энергию обратного потока жидкости гасят постепенно.

Клапан впуска и защемления воздуха

Клапан впуска и защемления воздуха — устраняет области низкого давления. На протекание гидравлических переходных процессов в напорной системе оказывает влияние впуск и последующее сжатие воздуха в местах кавитации.

Предотвращение появления областей глубокого вакуума — самый простой и дешевый способ не дать усилиться ударному давлению за счет их схлопывания.

Рабочий орган автоматического клапана с изменениями параметров среды связывает поплавок. Клапан впуска и защемления воздуха постоянного действия выполняет свою работу вне зависимости от состояния системы. Непрерывная аэрация потока оптимизирует гидравлический режим рабочей среды.

Аэрационные клапаны комбинируются с ограничителями распространения удара — обратными клапанами.

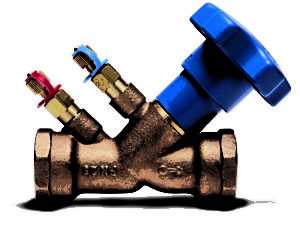

Балансировочный клапан

Балансировочный клапан — ограничивает расход воды. Балансировочные или регулирующие механизмы контролируют не одно сечение, а отрезок трубопровода. Устройство сохраняет стабильность параметров потока, сравнивая значения давления в его начале и в конце.

Срабатывание механизма заключается в создании дополнительного гидравлического сопротивления и частичном сужении поперечного сечения потока.

Автоматический регулирующий клапан может комплектоваться фиксатором положения рабочего органа, настроенного вручную, патрубком для сброса воды, измерителем расхода воды.

Сбросной предохранительный клапан, разрывная мембрана

Сбросной клапан, разрывная мембрана — отводят часть жидкости. Клапаны отбора жидкости настраивают (вручную или при изготовлении) на определенное значение давления.

Срабатывая, клапан сбрасывает избыток воды в атмосферу или в резервуар по отводящему трубопроводу, снижая темп нарастания давления в системе в предаварийной ситуации.

Существуют клапаны автоматического сброса, но предусматривающие и «ручной подрыв» — при помощи дополнительного узла механизма. В закрытом состоянии заслонку отводящего отверстия удерживает пружина либо груз на наружных рычажках устройства.

Когда давление среды снижается до допустимых показателей, сливной патрубок снова оказывается перекрытым, а сбросной клапан — готовым выполнить предохранительную функцию.

Разрывная предохранительная мембрана — цельный куполообразный диск из прочного материала — характеризуется заданным максимальным давлением, которое она способна выдержать без нарушения своей целостности. После срабатывания предохранительная мембрана подлежит замене.

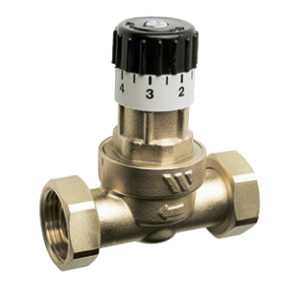

Перепускной клапан системы отопления

Перепускной клапан — разветвляет поток. На схемах трубопроводных сетей клапан перелива (он же перепускной клапан) обозначают так же, как сбросной.

Отличительная особенность перепускного устройства — непрерывный контроль уровня давления среды и реагирование на незначительные его изменения.

При отклонении давления от нормы избыток воды направляется в обратный контур трубопровода. В итоге в основном трубопроводе поддерживаются безопасные скорости движения жидкости без удаления теплоносителя из системы.

Регулирование давления в системе отопления, водоснабжения продлевает срок службы труб и водопроводной арматуры, повышает эффективность работы насосов.

Защищая трубопроводы с помощью противоударного оборудования от последствий отключения электропитания, аварийного срабатывания запорной арматуры заботятся о надежности системы.

Недостаток обратного клапана — возможный перерыв в работе напорной системы. Срабатывание сбросных устройств чревато потерей теплоносителя, дополнительными тратами на его нагрев, термической опасностью.

Тем не менее, применение одного или комбинации нескольких средств стабилизации давления в напорном трубопроводе и гашения волновых процессов обходится дешевле ликвидации последствий разрушительных гидравлических ударов.

holodine.net

Клапан избыточного давления КИД

Уникальная гарантия на все противопожарные клапаны - 5 лет!

Клапан избыточного давления КИД является нормально закрытым.

Клапан избыточного давления КИД

Клапан противопожарный избыточного давления КИД предназначен для поддержания требуемого избыточного давления от 20 до 150 Па в помещениях тамбур-шлюзов, лестничных клеток, лифтовых шахт и др., а также для возмещения объемов удаляемых продуктов горения из помещений, защищаемых вытяжной противодымной вентиляцией, согласно требованиям СП 7.13130.2013.

Вид климатического исполнения и категория размещения УХЛ3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от -60С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан выпускается прямоугольного сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен только в вертикальном положении, при этом сторона B должна располагаться параллельно полу.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопасных смесей.

Клапан изготовлен из оцинкованной стали.

Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан состоит из секции №1 и секции №2 корпуса, заслонок (клапан многостворчатый)и пружинного привода. Перепад давления на закрытой двери тамбур-шлюза, а также возврат заслонок в закрытое положение при падении давления настраивается на клапане непосредственно при испытаниях противодымной системы при помощи регулировки пружин.

www.ventprom.spb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
