Содержание

Обратный клапан — Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.

[1]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.[1]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только

проходными[2][3].

Принцип действия

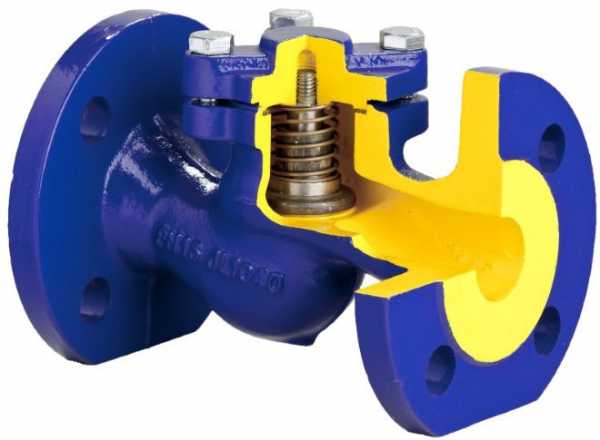

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[2].

Видео по теме

Конструктивные типы

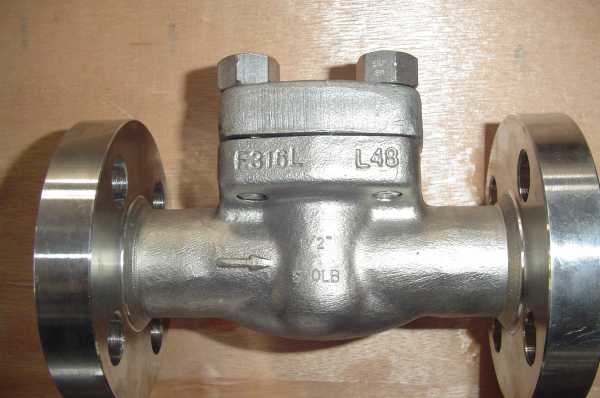

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами[4], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

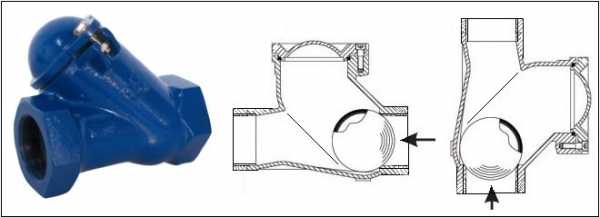

Шаровой обратный клапан.
Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

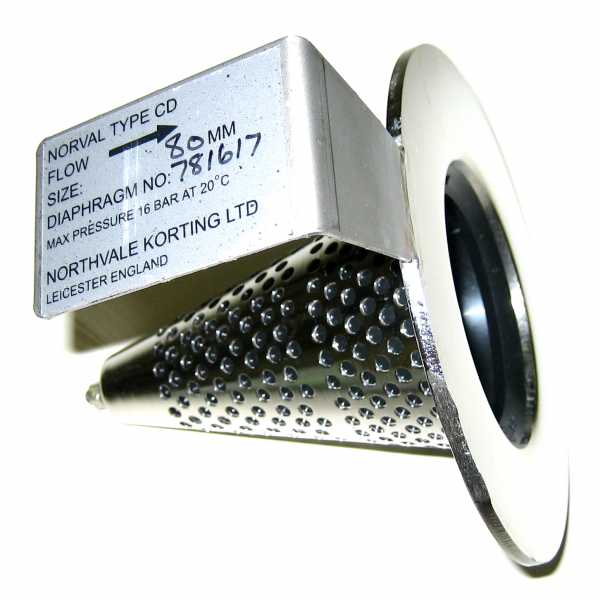

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[2]

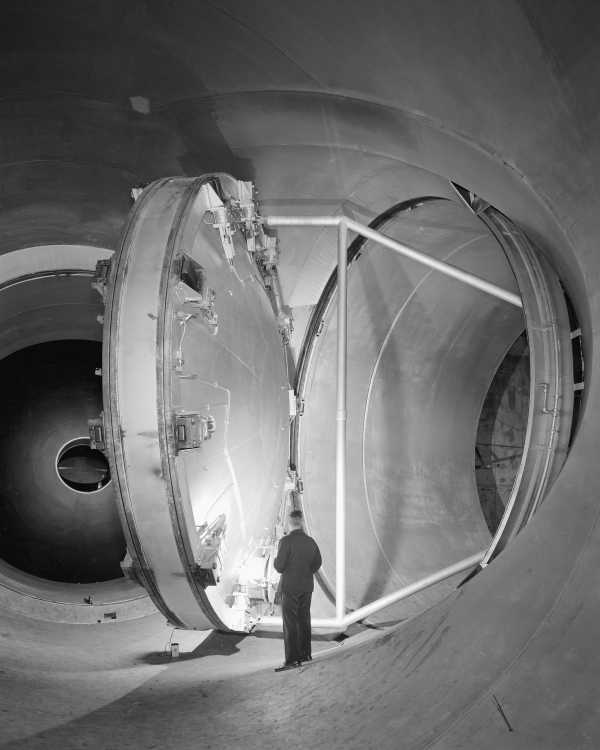

Обратный затвор

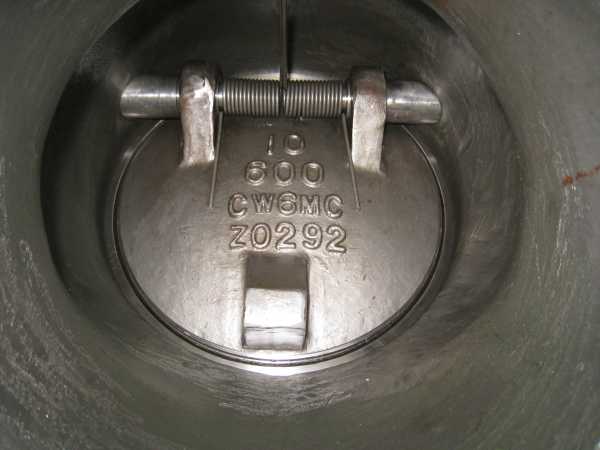

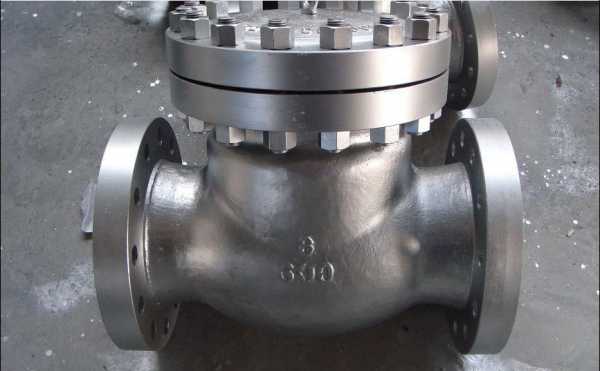

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами[4]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на

[3]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах

[2].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

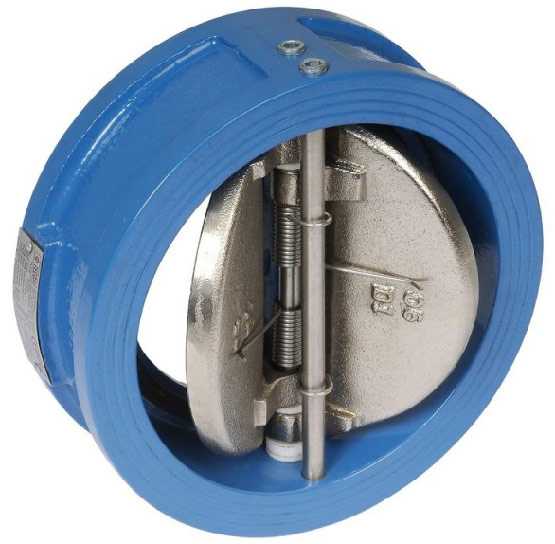

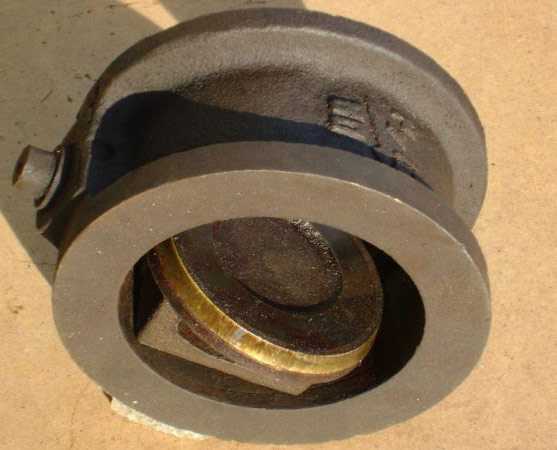

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

  • исполнение с пластиковой футеровкой: для питьевой воды и морской воды
  • исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[2][3][5].

Материалы

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

Примечания

  1. 1 2 Гидравлические обратные клапаны и гидрозамки. for-engineer.info. Проверено 16 октября 2015.
  2. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  3. 1 2 3 4 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  4. 1 2 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
  5. ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.

См. также

wiki2.red

виды, устройство двухстворчатого, поворотного и пружинного варианта, какой выбрать

Защитная трубопроводная арматура в нашей жизни встречается повсеместно. В любом доме, на любом заводе, бензоколонке, нефтяной скважине, ферме, котельной и даже на вводе воды в квартиру – везде применяются обратные клапаны, служащие для защиты системы и оборудования от обратного тока воды, газа, топлива и многих других текучих сред.

Приветствуем нашего читателя и предлагаем его вниманию статью о разновидности защитной арматуры для трубопроводов.

Клапан обратный межфланцевый – компактный и эффективный затвор, защищающий сети и оборудование.

Что это такое и для чего он нужен

Обратный клапан – защитная трубопроводная арматура, пропускающая поток среды в одном направлении и блокирующая движение среды в противоположном направлении. Он является арматурой прямого действия, срабатывает автоматически при возвратном движении рабочей среды.

По конструкции обратные клапаны подразделяются:

  • на шаровые или приемные;
  • обратные затворы;
  • межфланцевые;
  • комбинированные (совмещенные с запорной арматурой).

Межфланцевые изделия характеризуются компактными размерами и способом установки – во фланцевых разрывах трубопроводов.

Назначение и сферы применения

С помощью обратной арматуры защищают системы трубопроводов, оборудование, насосы, отопительные котлы, автоматику от гидравлических ударов; при нарушении герметичности или разрушении части системы они уменьшают утечку.

В технологических схемах обратные клапаны используются:

  • в замкнутых системах для подпитки;
  • после установки счетчиков и другой контрольно-измерительной аппаратуры;
  • в системах с несколькими насосами;
  • в системах отопления на перемычке между подающим и обратном трубопроводами;
  • во всевозможных подающих трубопроводах, где требуется движение среды в одном направлении;

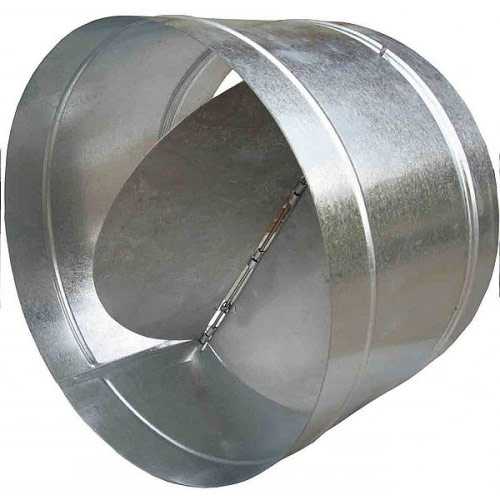

  • в системах вентиляции;
  • в фильтрующих системах, очистных сооружениях – для обеспечения движения жидкости через фильтр или только в одном направлении;
  • в быту —  в скважинах совместно с глубинным погружным насосом, в быстроразъемных муфтах поливных систем, в термостатической арматуре систем отопления в частных домах.

Сферы применения защитной арматуры – во всех областях промышленности, добывающей промышленности, в быту, сельском хозяйстве, транспорте, газотранспортной системе.

Обратные клапаны используются в системах и с жидкими, и с газообразными средами.

Управление и технические характеристики

Тип подключения

Межфланцевые обратные клапаны могут устанавливаться в трубопровод и в вертикальном, и в горизонтальном положении.

Конструктивной особенностью подключения таких клапанов является то, что у них нет фланцев для установки в трубопровод – они зажимаются между фланцами трубопровода.

Устройство

Межфланцевые конструкции характеризуются  отсутствием фланцев. В корпусе у них находится рабочий орган – диск, створки, которые  при изменении тока среды на обратный перекрывают проход и не допускают обратного тока газов и жидкостей.

Принцип действия

Принцип действия обратной арматуры основан на том, что при отсутствии потока среды рабочий орган (диск, золотник, шарик) под действием собственного веса и дополнительных устройств перемещается в положение «закрыто» (садится в седло корпуса).

При возникновении потока затвор под его давлением перемещается в положение «открыто» и открывает проход через седло. Если поток жидкости или газа меняет положение на противоположное, он останавливается, затвор перемещается в закрытое положение, затем давление жидкости или газа  дополнительно прижимает золотник, шарик или диск – проход надежно перекрыт.

Обратный клапан срабатывает под действием перемещаемой среды автоматически, без дополнительного управления и регулирования.

Виды и конструкции

Конструктивно межфланцевые обратные клапаны бывают двухстворчатые и пружинные дисковые.

Пружинные дисковые модели (их иногда называют одностворчатыми) имеют затвор в виде плоского диска, который в закрытом положении прижимается к седлу корпуса пружиной.

Тонкий диск занимает в корпусе немного места, что очень значительно уменьшает вес и строительную длину механизма. Использование пружины и малый вес диска дает возможность устанавливать арматуру и в вертикальном, и в горизонтальном положении.

Такие модели устанавливаются на трубопроводы с рабочим диаметром 15-200 мм.

Двухстворчатые модели надежнее дисковых и применяются в более сложных и крупных системах с рабочими диаметрами от 50 до 700 мм.

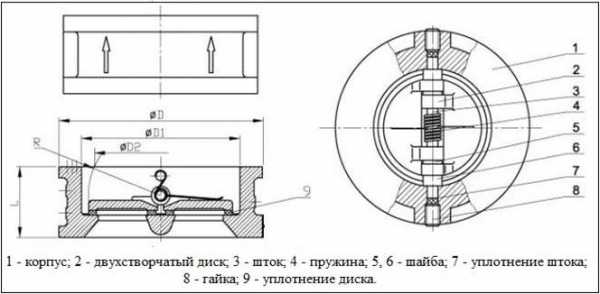

В двухстворчатом обратном клапане  затворные элементы представляют собой две створки (сегменты или лепестки), закрепленные на оси. Ось проходит по центру прохода, на ней крепятся и пружины.

В больших гидравлических или пневматических системах  нередко возникают опасные гидравлические удары (при аварийных ситуациях, отключении насосов и т.д.). В таких случаях применяют клапаны с амортизаторами, демпфирующие резкие скачки давления в гидросистеме.

Обратные клапаны по материалу, из которого они  изготовлены, бывают:

  • из конструкционной легированной стали;
  • из нержавеющей стали;
  • из латуни и бронзы;
  • из чугуна;
  • из титана;
  • из алюминия;
  • из бронзы;
  • комбинированные.

В маркировке на втором месте стоят буквы, которые обозначают материал.

Отличия фланцевого клапана от межфланцевого

Фланцевые модели отличаются от межфланцевых:

  • наличием фланцев;
  • строительной длиной – у фланцевых моделей она может быть в 6-8 раз больше, чем у межфланцевых;
  • масса фланцевых моделей может быть больше в 5 раз;
  • по методу монтажа: фланцевые монтируются в трубопровод при помощи фланцев;
  • межфланцевые зажимаются между фланцами трубопровода.

Преимущества и недостатки

Преимущества:

  • малые габариты, в том числе строительная длина;
  • малый вес;
  • доступная цена;
  • возможность установки и на вертикальных, и на горизонтальных участках трубопровода;
  • простая конструкция;
  • надежность;
  • не требует техобслуживания;
  • хорошая ремонтопригодность.

Существенным недостатком межфланцевых изделий является значительная потеря давления на клапане (т.к. в проходе находится рабочий орган – створки с осью, диск). При монтаже в крупные гидросистемы необходимо учитывать потерю давления в расчетах параметров системы. Дисковые модели сильнее тормозят ток среды, чем створчатые. Дисковые модели плохо работают в условиях, когда в жидкости имеются примеси, например, песок.

Следует иметь в виду, что обратные клапаны не заменяют собой обычные запорные вентили и задвижки.

Советы по выбору

Практически в быту мы можем столкнуться с установкой муфтового обратного клапана (муфтового затвора) после водяного счетчика и на вводе системы отопления. Выбор затвора для счетчика практически смысла не имеет – они продаются везде и выпускаются в каждом регионе. технология и конструкция также везде одинаковые. Материал – латунь. Главное, купить в магазине, с чеком, гарантией и осмотреть визуально. Самое главное – чтоб условный диаметр совпадал с диаметром водяного счетчика!

Работы на вводе системы отопления  должны выполняться специалистами коммунальных служб. Но вполне вероятно, что при определенных условиях жильцам дома все-таки придется покупать и выбирать комплектующие для узла ввода. Самое главное – покупка в строительном гипермаркете, с гарантией, нужного условного диаметра. Очень важен выбор материалов: идеальным, но дорогим вариантом является нержавейка или латунь.

Оптимальный по соотношению цена/качество вариант – конструкционная сталь с рабочим органом из нержавейки — также неплохо и долго работает.

Правила монтажа и эксплуатации прибора

Необходимые инструменты и материалы

Для установки обратного клапана за счетчиком воды необходимы: сам клапан, прокладки нужного диаметра (лучше из силикона), два разводных ключа, лента ФУМ.

Схема подключения

Клапан устанавливается сразу за счетчиком.

При установке необходимо проследить, чтобы направление тока воды совпадало со стрелкой на корпусе прибора.

Ход работ

Порядок установки:

  • патрубок водомера с накидной гайкой отсоединяют от водомера;
  • резьбу трубы внутриквартирной или внутридомовой сети и патрубка водомера тщательно обматывают лентой ФУМ;
  • вкручивают патрубок в клапан;
  • накручивают клапан на резьбу внутренней сети, стрелка направления тока воды должна быть направлена от счетчика;
  • в накидную гайку устанавливают прокладку;
  • накручивают гайку на подсоединительный патрубок счетчика;
  • пускают воду и испытывают подсоединение, при наличии течи затянуть соединения.

Установку обратного клапана на водяной счетчик  предлагаем посмотреть на видео:

Частые ошибки и проблемы при установке

Практически  ошибка может быть одна: установка не по ходу движения воды. И еще могут быть протечки.

При установке клапана в обратном направлении вода не будет поступать в счетчик и квартиру – придется его выкручивать и монтировать заново. При протечках следует затянуть соединения.

Советы специалистов

При установке узла учета воды, особенно в стальную систему водопровода, может быть неудобно производить монтаж – не будет хватать места для накручивания в последний момент накидной гайки. В таком случае стоит дополнить узел учета еще одной накидной гайкой – «американкой» со стороны клапана (типа «гайка-штуцер»).

Не бойтесь браться за установку обратного клапана на узле учета своими руками. Это вполне доступно для начинающего домашнего мастера.

Заключение

Мы надеемся, что информация из этой статьи пригодится нашему читателю при выполнении ремонта системы водоснабжения дома. Подписывайтесь на нашу рассылку и привлекайте к нам своих друзей, делитесь полезной информацией в соцсетях.

Желаем Вам удачи в решении Ваших ремонтных вопросов!

Загрузка...

vseotrube.ru

Обратный клапан Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, увеличить продолжительность работу оборудования[1], а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.[2]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.[2]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[3][4].

Принцип действия

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[3].

Конструктивные типы

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами[5], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.
Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[3]

Обратный затвор

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами[5]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на[4]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[3].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

  • исполнение с пластиковой футеровкой: для питьевой воды и морской воды
  • исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[3][4][6].

Материалы

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

Примечания

  1. ↑ Зачем нужен обратный клапан (рус.). Проверено 26 ноября 2018.
  2. 1 2 Гидравлические обратные клапаны и гидрозамки (неопр.). for-engineer.info. Проверено 16 октября 2015.
  3. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  4. 1 2 3 4 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  5. 1 2 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
  6. ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.

См. также

wikiredia.ru

принцип действия, виды и правила монтажа

Клапан обратный межфланцевый относится к запорной трубопроводной арматуре. В сравнении с обычными запорными вентилями деталь имеет небольшие размеры, простой механизм действия и возможность простой установки.

Межфланцевый обратный клапан одинаково эффективно работает как на горизонтальных, так и на вертикальных участках трубопровода. Данную запорную арматуру используют как в бытовых коммуникациях, так и на производстве, при транспортировке агрессивных, опасных жидкостей и газов в промышленных масштабах.

Применение и основные функции

Арматура предназначена для блокировки возможности смены направления жидкости или газа в трубе при падении давления, аварийных ситуациях, в результате гидроударов. В бытовых коммуникациях данные запорные устройства используют в вентиляционных системах, отопительных коммуникациях, при монтаже канализационных стоков.

Предотвращение образования обратных потоков в трубопроводных коммуникациях имеет решающее значение для эффективной и безопасной транспортировки жидкостей или газов.

Образование обратного потока чревато выходом трубопроводов из строя, созданием аварийных ситуаций с тяжелыми последствиями. Самый безобидный пример, который можно привести – это образование обратного потока в трубе канализации, когда отводимые отходы вдруг устремятся обратно и начнут течь из всех технологических отверстий для их сброса.

Обратные межфланцевые клапаны устанавливают без использования резьбы, применяя в качестве изолирующего уплотнителя резиновые прокладки.

Клапан обратный межфланцевый используется:

  • Для предотвращения возможности смены направления потока в результате перепада давления в трубе, например, при выключении насоса принудительной транспортировки.
  • Для выравнивания силы потока. Здесь запорная арматура такого типа исполняет роль регулирующего шлюза при гидроударах, предотвращая аварийные ситуации.

Обратите внимание! Обратный межфланцевый клапан работает автоматически и не требует дополнительного обслуживания после установки.

Принцип действия

Обратный клапан устанавливают по ходу потока жидкости или газа, для чего на самой арматуре имеется соответствующая метка.

Запорное устройство (крышка, золотник, створки) под напором транспортируемого вещества открываются, пропуская поток. Как только давление ослабевает, запор возвращается на место, герметично закупоривая пропускное отверстие.

Виды и конструктивные особенности

Обратные клапаны различают по способу установки, и выделяют:

  • муфтовые;
  • фланцевые;
  • межфланцевые.

Конструктивная особенность межфланцевого обратного клапана заключается в отсутствии на нем крепежных приспособлений. В этом состоит его отличие от фланцевых клапанов, которые с обеих сторон имеют фланец – резьбу. Благодаря такому конструктивному решению межфланцевый клапан имеет меньшие габариты, что в некоторых случаях имеет решающее значение.

Производители предлагают межфланцевые клапаны из:

  • чугуна;
  • нержавейки;
  • стальные.

По типу запорного механизма различают:

  • Простейшее запорное устройство, предотвращающее образование обратного потока, без пружины. Здесь возвратное движение запорной заслонки осуществляется под действием силы тяжести. Другими словами – она падает на место под собственным весом.
  • Поворотные делятся на ударные и безударные. Запорный механизм в таких устройствах работает по принципу золотника и позволяет эксплуатировать арматуру в не слишком чистых средах на промышленных трубопроводах большого диаметра.
  • Пружинные механизмы работают от сокращения пружины при давлении на створку. Как только силовое воздействие прекращается, пружина возвращает затвор на место. Пружинный механизм обеспечивает герметичную работу обратного клапана.
  • Подпружиненные двухстворчатые.
  • Двухстворчатые муфтовые — латунные поворотные запорные устройства эксплуатируют при повышенной температуре в нейтральной среде. Основная сфера их использования отопительные коммуникации и транспортировка горячей воды. Широко применяются в водоснабжении двухстворчатые латунные клапаны диаметром 50 — 110 мм.



Обратите внимание! Основным недостатком межфланцевой запорной арматуры является снижение скорости потока, который вынужден пробираться сквозь створки запорного устройства, теряя энергию на их открытие.

Достоинством межфланцевых обратных клапанов можно назвать их относительно невысокую стоимость, возможность установки на любом участке. Имея небольшой размер, эта арматура не слишком удлиняет коммуникации, что иногда является решающим аргументом в ее пользу.

Запорная арматура для вентиляционных систем

Обратная запорная арматура востребована не только в транспортировке жидкостей, нор и широко используется в системах бытовой, промышленной вентиляции.

Здесь целью ее использования является предотвращение возврата в помещение загрязненного воздуха.

Воздушные обратные клапаны производятся не только из металла, но и из полимерных материалов. Конструктивно воздушная запорная арматура представляет собой вращающиеся лопасти на закрепленной оси. Подобные механизмы используют и для принудительного нагнетания воздуха в помещения.

Запорные механизмы в добывающей промышленности

Обратный клапан может быть установлен не только в середине трубопровода. Здесь запорную арматуру монтируют на принимающий конец трубы. Устройство оснащено фильтром, для очистки поступающего потока от механических взвесей.

Распространенная арматура такого типа 16ч42р. Устройство представляет собой чугунный приемный клапан, состоящий из:

  • корпуса;
  • фильтрующей сетки;
  • крестовины;
  • «хлопушки» (поворотной плиты).

Работает на давлении, которое создается принимаемым потоком с принудительным всасыванием. При прекращении работы насоса закрывающая плита падает под действием собственного веса. Эксплуатируется данный обратный клапан в неагрессивных средах. Вариативность размеров от 32 мм в диаметре до 400 мм.

Рекомендации по монтажу

Установка обратного клапана зависит от его типа. Фланцевые затворные устройства устанавливают на вертикальных участках трубы. Муфтовые только на горизонтально идущих коммуникациях.

Обратите внимание! Принцип установки межфланцевого обратного клапана не зависит от природы его материала или типа запорного механизма.

Схематичный алгоритм монтажа запорного устройства 16ч42р диаметром 80 мм на канализационную трубу выглядит следующим образом:

  • Место для установки запорного устройства должно располагаться, не доходя до стояка канализации, к нему должен быть удобный, свободный доступ.
  • Диаметр трубопровода должен соответствовать диаметру обратного клапана. При врезке устройства в действующие коммуникации, следует вырезать соответствующий участок трубы. При сборке канализации с нуля, запорную муфту устанавливают последовательно, согласно плану работ.
  • Установка запорной арматуры осуществляют согласно выбранному устройству. Фланцевый закрепляют резьбой. Межфланцевый устанавливают между двумя, предварительно закрепленными, воротниковыми фланцами. Для герметичной установки межфланцевого обратного клапана необходимо тщательно выверять расстояние между фланцами.
  • Последний этап – проверка на герметичность.

Установка запорной арматуры, при правильном ее монтаже, снижает вероятность аварийных ситуаций в разы.

infotruby.ru

Обратный клапан — Википедия

Разновидности обратных клапанов:
1. Обратный клапан с заслонкой;
2. Обратный клапан с пружиной;

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры возможно защитить различное оборудование, трубопроводы, насосы и сосуды под давлением, а также существенно ограничить течь рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом на правлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давление на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.[1]

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

  • в гидроприводах с замкнутой циркуляцией рабочей жидкости как подпиточные клапаны;
  • в гидроприводах, состоящих из нескольких насосов, для исключения взаимного влияния при их одновременной работе;
  • в блоках фильтрации, устанавливаемых в реверсивных гидролиниях, для обеспечения движения жидкости через фильтр только в одном направлении;
  • в гидролиниях, где требуется однонаправленное движение жидкости.[1]

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[2][3].

Принцип действия[править]

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[2].

Конструктивные типы[править]

Обратный клапан[править]

Обратные клапаны до 1982 года в России назывались подъемными клапанами[4], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъёма золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.
Шаровые обратные клапаны[править]

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны[править]

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[2]

Обратный затвор[править]

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами[4]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на[3]:

Простые[править]

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные[править]

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[2].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны[править]

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны[править]

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двухстворчатые обратные клапаны[править]

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановках насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

  • исполнение с пластиковой футеровкой: для питьевой воды и морской воды
  • исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции[править]

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[2][3][5].

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

  1. 1,01,1 Гидравлические обратные клапаны и гидрозамки. for-engineer.info. Проверено 16 октября 2015.
  2. 2,02,12,22,32,42,5 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  3. 3,03,13,23,3 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  4. 4,04,1 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
  5. ↑ Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.

www.wikiznanie.ru

Клапан обратный шаровый: принцип действия, виды, конструкция

При эксплуатации трубопроводных систем, по которым транспортируются различные среды, не исключены ситуации, когда движение потока таких сред может измениться на противоположное. Чтобы исключить такие явления, последствия которых могут стать причиной нарушения работы как отдельных элементов трубопровода, так и всей системы в целом, применяются обратные клапанные устройства, одним из видов которых является клапан обратный шаровый.

Клапан обратный шаровый резьбовой с легко снимаемой крышкой

Принцип действия

Конструкцию клапана обратного – как шарового, так и любого другого типа – составляют корпус, который может быть изготовлен из стали или чугуна, и запорный элемент. В качестве последнего в шаровом клапане используется металлический шар, в затворах других типов это может быть пружинная металлическая пластина – створка или цилиндрический золотник.

В начальном состоянии, когда шаровый обратный клапан не пропускает через себя среду, транспортируемую по трубопроводу, его проходное отверстие закрыто шаром, на который воздействует пружинный механизм. Под воздействием давления, создаваемого рабочей средой, пружина начинает сжиматься, и отверстие в затворе открывается, давая возможность газу или жидкости двигаться по трубопроводу в требуемом направлении. При падении давления рабочей среды, что может произойти из-за остановки насосного оборудования, утечки или по ряду других причин, пружинный механизм снова прижимает шар к выходу проходного отверстия, запирая клапан и не давая газу или жидкости двигаться в обратном направлении.

Принцип работы шарового обратного клапана

Разновидности обратных клапанных устройств

Кроме обратных клапанов шарового типа, в трубопроводных системах, предназначенных для перекачки жидких и газообразных сред, используются затворы других видов, которые различаются между собой как конструктивным исполнением и техническими характеристиками, так и сферой применения. Наиболее значимым отличительным признаком обратных клапанов, который и позволяет относить их к тому или иному виду, является тип используемого в их конструкции запорного механизма. Обратные затворы, которые применяются для оснащения как транспортировочных трубопроводных систем, так и систем отопления и канализации, могут также различаться между собой материалом изготовления и способом установки.

Обратный шаровый клапан для отопления

Дисковые обратные клапаны

Запорный элемент данных клапанов – это пластина, на которую воздействует пружинный механизм. Они отличаются самой простой конструкцией из всех подобных устройств и, соответственно, самой доступной ценой. В закрытом состоянии, когда через такой клапан не проходит поток рабочей среды, пружина его запорного механизма прижимает диск к выходу из проходного отверстия, не давая жидкости или газу двигаться в обратном направлении. Соответственно, когда поток рабочей среды, двигающейся в нужном направлении, достигнет определенного давления, он отожмет подпружиненную пластину и сможет беспрепятственно проходить через клапан.

Большим недостатком дисковых обратных затворов обычной конструкции является то, что при закрытии их запорного механизма создаются значительные ударные нагрузки, что не только негативно отражается на их техническом состоянии и работоспособности, но и приводит к возникновению такого негативного явления, как гидравлический удар. Подобного недостатка лишены дисковые обратные клапаны безударного типа, запорная часть которых оснащена специальным механизмом, обеспечивающим плавное закрытие створки. Между тем следует иметь в виду, что такие изделия стоят достаточно дорого.

Устройство дискового обратного межфланцевого клапана

По типу установки дисковые клапаны, как и клапанные устройства других типов, могут быть фланцевыми и межфланцевыми. В первом случае фланец является элементом корпуса самого клапана и соединяется с ним при помощи сварки. Обратные затворы межфланцевого типа устанавливаются между двумя фланцами, которые смонтированы на элементах трубопроводной системы. Наиболее значимыми преимуществами межфланцевых обратных затворов, если сравнивать их с фланцевыми, являются их компактные габариты и небольшой вес.

Обратные клапаны подъемного типа

Запорным элементом обратных клапанов подъемного типа является золотник, свободно перемещающийся по вертикальной оси. В закрытом состоянии золотник располагается в специальном посадочном седле, перекрывая пропускное отверстие. Как только давления потока рабочей среды будет достаточно для того, чтобы поднять золотник, клапан откроется. Соответственно, если давление в трубопроводе снизится, золотник снова опустится в седло под воздействием собственного веса. Если говорить о недостатках обратных клапанов подъемного типа, то наиболее значимым из них является то, что устанавливаться такое запорное устройство может только в вертикальном положении.

Обратный фланцевый клапан подъемного типа

Конструкция и преимущества клапанов шарового типа

Запорным элементом клапанов обратных шарового типа, как уже говорилось выше, является шар, который может быть изготовлен из чугуна, стали или алюминия. Достаточно часто для обеспечения большей надежности такого затвора в закрытом состоянии шар дополнительно покрывают слоем резины. Шаровые обратные клапаны, которые могут устанавливаться как на горизонтальных, так и на вертикальных участках трубопроводов, несмотря на простоту своей конструкции, надежны в эксплуатации.

Клапан шаровой обратный отличается высокой универсальностью и выпускается для трубопроводов различного диаметра, что дает возможность использовать его для оснащения как бытовых, так и промышленных трубопроводных систем. Оснащаются шаровыми затворами трубопроводные системы, применяемые для отопления частных домов и для обогрева крупных промышленных объектов, насосные станции, а также трубопроводы, по которым рабочие среды транспортируются для нужд различных отраслей промышленности.

Устройство обратного клапана шарового типа

Отдельные модели клапанов шариковых оснащаются съемной крышкой, которая позволяет выполнять мелкий ремонт и техническое обслуживание таких запорных устройств без их демонтажа. Крышка крепится на корпусе клапана при помощи болтов, а для обеспечения герметичности ее соединения используется специальная уплотнительная прокладка. На трубопроводах большого диаметра, элементах отопительного и насосного оборудования чаще всего применяют клапаны обратные шаровые фланцевые.

Основные правила выбора

Выбирая обратный клапан для системы отопления или для любых других целей, следует учитывать две основные характеристики:

  • рабочее давление, при котором такое устройство может функционировать;
  • диаметр условного прохода.

Как правило, данные характеристики указаны в маркировке шаровых обратных клапанов, что дает возможность быстро и правильно подбирать такие устройства для отопления или для оснащения трубопроводов другого назначения.

Все необходимые параметры шарового обратного клапана обязательного указываются в сопровождающей технической документации

От того, насколько правильно обратный клапан, относящийся к шаровому типу, будет подобран по характеристике рабочего давления, будут зависеть безопасность использования и длительность эксплуатации такого устройства. Если же неправильно подобрать обратный клапан по диаметру его условного прохода, то установить его просто не получится.

Выбирая шаровой обратный клапан, следует учитывать и то, каким образом определенная модель может быть установлена на трубопровод. Кроме фланцевых и межфланцевых обратных клапанов, о которых уже было сказано выше, существуют модели, которые устанавливаются при помощи резьбовых муфт или сварки. В частности, на пластиковые трубы, используемые для отопления или водоснабжения, обратные клапаны монтируют только при помощи сварки.

Клапаны обратные шаровые коленные

Как выполнить монтаж

Приступая к монтажу обратных клапанов (как шарового, так и любого другого), следует обязательно ознакомиться с его правилами. Перечислим наиболее важные из таких правил.

  • Выполнять монтаж обратных клапанов (в особенности, если такие устройства устанавливаются на трубопроводы, характеризующиеся большим давлением потока транспортируемой рабочей среды) могут только специалисты, которые прошли предварительное обучение и получили разрешительные документы.
  • Перед началом монтажа в ту часть трубопроводной системы, где устанавливается клапан, следует отключить подачу рабочей среды.
  • Прежде чем устанавливать обратный клапан, следует еще раз убедиться в том, что выбранная вами модель полностью соответствует по своим характеристикам как размерам трубопровода, так и давлению потока рабочей среды.
  • При установке обратных клапанов – как шарового, так и любого другого – необходимо учитывать и климатические условия, в которых такое устройство будет эксплуатироваться.
  • При монтаже обратных клапанов межфланцевого типа сначала устанавливаются фланцы, между которыми и будет в дальнейшем фиксироваться такое устройство.
  • После того как обратный клапан установлен на трубопроводную систему, следует еще раз убедиться в правильности его монтажа и в том, что все требуемые соединения выполнены.

Допустимые пространственные ориентации шарового обратного клапана

На современном отечественном рынке сегодня предлагается большое разнообразие шаровых обратных клапанов от различных производителей, что позволяет подбирать такие устройства, ориентируясь не только на свои потребности, но и на финансовые возможности.

И в заключение небольшой видеоролик с наглядной демонстрацией принципа работы шарового обратного клапана.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Устройство пружинного предохранительного клапана |

Каждый узел трубопроводной системы играет немаловажную роль в обеспечении ее работоспособности. К примеру, предохранительный пружинный клапан представляет собой трубопроводную арматуру, необходимую для защиты от разрушения при появлении избыточного давления в трубопроводе. Это возможно за счет выпуска среды из системы.

Еще пружинный клапан обеспечивает прекращение сброса среды, когда рабочее давление окажется в пределах нормы.

Особенности и принцип действия

Предохранительный клапан пружинного типа – арматура прямого действия, которая функционирует от среды. Откуда в системе может появиться избыточное давление? Как правило, причина кроется во внешних и внутренних факторах:

  • неправильно собранная тепломеханическая схема;
  • передача тепла от источников;
  • неправильно функционирует оборудование.

Пружинный предохранительный муфтовый клапан устанавливается везде на местах, где есть риск появления избыточного максимального давления. Как правило, это бытовые или промышленные накопительные сосуды, функционирующие под давлением.

Большую популярность этой арматуре обеспечивает простая конструкция, легкие настройки, ассортимент продукции. Ведь такое разнообразие и возможности позволяют подобрать оптимальную модель для конкретных условий.

Монтаж предохранительного дросселя выполняется вертикально. Устройство пружинного фланцевого предохранительного клапана подразумевает использование в качестве запирающего элемента именно дискового затвора, который при запирании размещается между седел.

Прижимная сила задается с помощью специального приспособления и пружины для предохранительных клапанов.

Когда давление очень большое, указанной прижимной силы недостаточно, чтобы сдерживать среду, поэтому излишки удаляются, пока не выровняется давление до рабочего уровня.

Паспорт на клапан предохранительный пружинный позволяет узнать об устройстве изделия. Основные компоненты – задатчик и запорный орган. Последний состоит из седла и затвора.

Обратный клапан

При помощи задатчика он настраивается, чтобы золотник должным образом прижимался к седлу для препятствия пропуска среды. Настройка выполняется винтом.

Давление закрытия затвора, как правило, принимается ниже рабочего на 10 процентов.

Классификация продукции

Рассмотрим, какие существуют виды предохранительных изделий.

По характеру подъема замыкающего органа:

  • двухпозиционного действия;
  • пропорционального действия.

По высоте подъема органа:

  • полноподъемные;
  • среднеподъемные;
  • малоподъемные.

По виду нагрузки на золотник:

  • грузовые;
  • магнито-пружинные;
  • рычажно-пружинные;
  • пружинные- .

По принципу действия:

  • прямого – традиционные предохранительные изделия;
  • непрямого действия – импульсные устройства.

Одна из модификаций, широко используемых в промышленности, — угловой предохранительный пружинный дроссель.

Еще один принцип классификации – по условному диаметру. К примеру, если используется обратный пружинный клапан Ду15 – значит, что условный диаметр составляет 15 мм, а обратный пружинный муфтовый дроссель Ду50 – 50 мм.

Характеристики изделий

Расчет пропускной способности выполняется по ГОСТу 12.2.085. Устройства могут использоваться в нефтяной, химической, газообразной и жидкой среде. Герметичность определяется по ГОСТу 9789-75.

Давление закрытия арматуры составляет более 0,8 Рн, где Рн представляет собой давление настройки, является самым большим на входе в клапан, при котором он остается в закрытом состоянии, при этом соблюдается должная герметичность.

Пружины для них изготавливаются чаще всего из стали 50ХФА. Пружинный обратный клапан тип 402 выполнен из чугуна.

Чтобы проверить исправность устройства в рабочем состоянии, пружинный предохранительный клапан СППК обладает решением для ручного открывания, продувки, следовательно, изделия без СППК не имеют возможности ручного открывания.

Размеры уплотнительных поверхности фланцев определяются по ГОСТу 12815-80.

В качестве примера одной из модификаций устройства приведем предохранитель 17с28нж, соответствующий ТУ3742-017-00218118-2002.

Устройство имеет характеристики:

Предохранительный пружинный клапан

  • рабочее давление – 1,6 МПа;
  • рабочая среда – неагрессивная, газ, пар, вода;
  • материал корпуса – сталь;
  • материал уплотнительного покрытия – нержавеющая сталь;
  • соединение – фланцевое;
  • температура – от минус 40 до плюс 250 градусов;
  • масса и длина зависят от условного диаметра.

Нюансы выбора

Чтобы выбрать оптимальное изделие, необходимо учесть требования, которые к ним предъявляются:

  • своевременное и безотказное устройство предохранительного клапана при указанном повышении уровня рабочего давления в системе;
  • в открытом положении должна быть обеспечена необходимая пропускная способность;
  • своевременное закрытие затвора с нужным уровнем герметичности;
  • обеспечение стабильной работы.

Немаловажное значение имеет при выборе стоимость. Для примера рассмотрим, за сколько можно купить предохранительный пружинный клапан  17с28нж: цена на обратный муфтовый пружинный дроссель составляет от $300.

Конечно, многое зависит от производителя. Так, аналогичный обратный пружинный клапан Данфосс обойдется дороже – от $400.

Особенности работы изделия (видео)

https://www.youtube.com/watch?v=KlyrPrgOMLI

Нюансы монтажа

Прежде чем устанавливать предохранительный пружинный клапан, следует выполнить простые действия:

  • проверить маркировку;
  • осмотреть корпус на предмет наружных повреждений;
  • удалить защитный колпачок;
  • внутри недолжно быть никаких посторонних предметов;
  • следует помнить, что при монтаже составляющие изделия будут нагреваться.

Процесс монтажа производится в соответствии с действующими правилами безопасности и нормативно-техническими нормами. Выбор места, конструкции и количество клапанов, как и направление сброса среды, определяется проектом.

Место нужно подбирать так, чтобы был обеспечен свободный доступ для обслуживания и ремонта. Монтаж выполняется в вертикальном положении в верхней точке сосуда. Также установка может быть выполнена поблизости сосуда или трубопровода, только между изделиями не должен присутствовать запорный орган.

Размер штуцера не может быть меньше диаметра входного патрубка клапана.

Обратный пружинный тарельчатый клапан с большим числом тарелок может спровоцировать увеличение их сопротивления, что способно изменить разность давления в верхней и кубовой частях изделия. Поэтому его стоит устанавливать в последней области.

Клапан предохранительный сбросной

Самостоятельная установка подобных устройств – сложная процедура, требующая опыта и определенных навыков. Поэтому необходимо обращаться к профессионалам.

Неполадки и ремонт

Утечка среды через затвор происходит при наступлении давления ниже, нежели установочное.

Причины:

  • задержка на уплотнительных элементах посторонних предметов – необходимо выполнить продувку дросселя;
  • повреждение уплотнительных элементов – выполняется проточка или притирка с последующей проверкой на герметичность; если глубина повреждений составляет более 0,1 мм, необходимо выполнять механическую обработку;
  • деформация пружины – выполняется ее замена;
  • нарушение соосности элементов из-за большой нагрузки – устраняется нагрузка, проверяется выкидная и приемная магистраль, необходимо выполнить перетяжку шпилек;
  • пониженное давление открытия – регулировка, деформация пружины – выполняется ее замена;
  • некачественная сборка после ремонта – устранить все недостатки сборки.

Ремонт предохранительных пружинных дросселей необходимо доверять профессионалам. Стоимость процедуры обойдется от $50.

homebuild2.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
