Как определить класс точности прибора

Класс точности является одной из основных колляций всякого измерительного прибора. Для всего класса существует определенный размер возможной погрешности. Всякие измерения проводятся для того, дабы получить особенно подлинные данные о физических данных объекта. Измерительный прибор должен соответствовать поставленной задаче. При оценке его качества нужно учесть несколько параметров, в том числе и класс точности .

Вам понадобится

  • — прибор;
  • — нормативная документация на прибор.

Инструкция

1. Класс точности прибора традиционно указывается на шкале. Он указывается и в инструкции, которая прилагается к прибору. Посмотрите, какими символами он обозначен. Это могут быть прописные латинские буквы, римские либо арабские цифры. В последнем случае добавляется какой-нибудь добавочный символ.

2. Если класс точности обозначен латинской маркировкой, это обозначает, что определяется он по безусловной погрешности. Арабские цифры без дополнительных значков свидетельствуют о том, что определяющей является приведенная погрешность, при этом учитывается наивысшее либо минимальное значение потенциального измерения. Дополнительным значком может быть, скажем, галочка. В этом случае также определение класса идет по приведенной погрешности, впрочем на основании длины шкалы. При определении класс по относительной погрешности проставляются римские цифры.

3. Прибор может не иметь никакой маркировки. Это значит, что погрешность может составлять больше 4%, то есть пользоваться им дозволено только для дюже примерных измерений. В этом случае размер погрешности установите сами. Он примерно равен половине цены деления. При этом итог измерения может быть как огромнее правдивого на размер погрешности, так и поменьше. Маркировка должна соответствовать государственным эталонам.

4. Вычислите погрешность. Класс точности определяется как отношение той либо другой погрешности к точному значению. Скажем, безусловную дозволено представить в виде разности между точным и примерным значениями х и а, то есть в виде формулы s=(x-a) Относительная определяется как отношение этой же разнице к величине а, а приведенная – к длине шкалы l. Умножьте полученный итог на 100%.

5. Существует восемь классов точности стрелочных приборов. Они определяются по приведенной погрешности. Делятся они на прецизионные и технические. Первые используются для точных измерений – скажем, в лабораториях. Диапазон погрешностей у этих классов – от 0,05 до 0,5.Приборы, относящиеся ко 2-й категории, Они могут давать погрешность от 1,0 до 4, 0. При этом по каждой длине шкалы расхождение между данными измерения и фактическим значением одно и то же.

Для верного определения параметров источника тока изредка нужно повысить точность измерения его электродвижущей силы. Для этого следует применять вольтметры больше высокого класса точности либо же применять особые схемы на усилителях непрерывного тока. Если на входе такого усилителя будет установлен полевой транзистор, входное сопротивление усилителя будет дюже крупно по сопоставлению с выходным сопротивлением источника тока и погрешность при измерении будет жалка.

Вам понадобится

  • — 2 транзистора КП103К;
  • — 2 резистора 3,6 кОм;
  • — резистор 4,7 кОм;
  • — резистор 4,7 мОм;
  • — резистор 2 кОм;
  • — переменный резистор 10 кОм;
  • — подстроечный резистор 51 кОм;
  • — выключатель;
  • — соединительные провода;
  • — паяльник 25 Ватт;
  • — канифоль и олово;
  • — вольтметр.

Инструкция

1. Спаяйте одним итогом совместно резисторы 4,7 мОм, 4,7 кОм и 2 кОм. Спаяйте совместно стоки транзисторов и 2-й итог резистора 2 кОм. Затвор первого транзистора припаяйте к свободному итогу резистора 4,7 мОм, а затвор второго транзистора припаяйте к свободному итогу резистора 4,7 кОм.

2. Итог ползунка переменного резистора 10 кОм припаяйте к итогу выключателя питания. Свободные итоги переменного резистора 10 кОм припаяйте к резисторам 3,6 кОм. Вольный итог резистора 3,6 кОм, подстроечного резистора 51 кОм и исток первого транзистора спаяйте совместно. Припаяйте вольный итог второго резистора 3,6 кОм к истоку второго транзистора.

3. Спаяйте совместно свободные итоги подстроечного резистора 51 кОм и подключите к негативному итогу вольтметра. Позитивный итог вольтметра подключите к истоку второго транзистора. Вольтметр включите в диапазоне измерения напряжения от 0 до 1 Вольта.

4. Вольный итог выключателя подсоедините к негативному итогу батареи питания. Позитивный итог припаяйте к спаянным совместно итогам резисторов 4,7 мОм, 2 кОм и 4,7 кОм. Батарею питания сделайте из объединенных ступенчато 3 элементов 3336 напряжением 4,5 Вольт. Усилитель сберегает работоспособность при падении напряжения батареи до 9 Вольт.

5. Данный усилитель рассчитан на измерение непрерывного напряжения в пределах от 0 до 1 Вольта. Входное сопротивление огромнее 4 мОм. Для измерения крупных напряжений изготовьте высокоомные делители напряжения: для измерения напряжений в пределах 10, 100 и 1000 Вольт 1:10, 1:100 и 1:1000 соответственно.

6. Для монтажа усилителя (исключительно делителей) используйте материал с высокими изоляционными свойствами. Для делителей изготовьте обособленный корпус. Для проверки напряжения питания усилителя изготовьте обособленный делитель с соотношением 1:15. Смонтируйте его в том же корпусе, что и усилитель. Установите кнопку без фиксации, работающую на замыкание. Через эту кнопку подключите делитель к входу усилителя. Сейчас вы в всякий момент сумеете проверить состояние батареи.

Видео по теме

Обратите внимание!
Способы измерений на точность не влияют. Разумеется, всем прибором нужно пользоваться в соответствии с его назначением и инструкцией. Данные для измерения объекта обязаны соответствовать установленным эталонам – скажем, принятым показателям температуры и влажности.

jprosto.ru

Классы точности приборов | Механика

Для характеристики большинства измерительных приборов часто используют понятие приведенной погрешности или класса точности.



Приведенной погрешностью измерительного прибора считают выраженное в процентах отношение наибольшей абсолютной погрешности ΔХ

наиб к верхнему пределу измерения прибора Xпр (то есть наибольшему ее значению, которое может быть измерено по шкале прибора):



 γ = l ΔXнаиб / Xпр l ⋅ 100%

(1.3)



По приведенной погрешности (по классу точности) приборы делятся на восемь классов: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Приборы класса точности 0,05; 0,1; 0,2; 0,5 применяются для точных лабораторных измерений и называются прецизионными (от англ. precision – точность). В технике применяются приборы классов 1,0; 1,5: 2,5 и 4,0 (технические).

Класс точности прибора указывается на шкале прибора. Если на шкале такого обозначения нет, то данный прибор внеклассный, то есть его приведенная погрешность превышает 4%.Производитель, выпускающий прибор, гарантирует относительную погрешность измерения данным прибором, равную классу точности (приведенной погрешности) прибора при измерении величины, дающей отброс указателя на всю шкалу. Определив по шкале прибора класс точности и предельное значение, легко рассчитать его абсолютную погрешность ΔX = ± гXпр

/ 100%, которую принимают одинаковой на всей шкале прибора. Знаки «+» и «–» означают, что по-грешность может быть допущена как в сторону увеличения, так и в сторону уменьшения от действительного значения измеряемой величины.

При использовании приборов для конкретных измерений редко бывает так, чтобы измеряемая величина давала отброс стрелки прибора на всю его шкалу. Как правило, измеряемая величина меньше. Это увеличивает относительную погрешность измерения. Для оптимального использования приборов их подбирают так, чтобы значения измеряемой величины приходились на конец шкалы прибора, это уменьшит относительную погрешность измерения и приблизит ее к классу точности прибора. В тех случаях, когда на приборе класс точности не указан, абсолютная погрешность принимается равной половине цены наименьшего деления.

Точность прибора невозможно превзойти никаким методом измерения на нем. Для более точных измерений применяют приборы более высокого класса точности.

fevt.ru

ПОГРЕШНОСТИ И КЛАССЫ ТОЧНОСТИ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

ПОГРЕШНОСТИ И КЛАССЫ ТОЧНОСТИ

ЭЛЕКТРОИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Измеренная прибором величина всегда отличается от истинного значения на некоторое число, называемое погрешностью прибора. Погрешности измерительных приборов определяют поверкой, т. е. сравнением показаний по­веряемого прибора с показаниями более точного, образцового прибора при измерении ими од­ной и той же величины. Значение измеряемой величины, определенное по образцовому прибо­ру, принято считать действительным. Однако действительное значение отличается от истинно­го на погрешность, присущую данному образцовому прибору. Различают абсолютную, относительную и приведенную погрешности измерения.

Абсолютной погрешностью измерительного прибора называют разность между его показанием и действительным значением измеряемой величины.

Относительной погрешностью называют отношение абсолютной погрешности к действительному зна­чению измеряемой величины, выраженное в относительных единицах или в процентах.

Приведенная погрешность – это отношение наибольшей абсолютной погрешности к верхнему пределу измерений прибора.

По значению приведенной погрешности измерительные приборы делят на группы по классу точности.

Класс точности обобщенная характеристика измерительного прибора, определяющая пре­делы допустимых погрешностей. Для электроизмерительных приборов класс точности указывается в вида числа, равного максимальной допустимой приведенной погреш­ности (в %). Согласно ГОСТ 1845-59, электроизмерительные приборы делят на 8 классов по точности: 0,05; 0,1; 0,2 – образцовые приборы; 0,5; 1,0 – лабораторные; 1,5; 2,5; 4,0 – технические приборы. Об­разцовые приборы считаются более высокого класса точности по отношению к лабораторным и техническим приборам, а лабораторные – по отношению к техническим.

Определим по классу точности прибора его погрешности. Если прибор (например, вольтметр с верхним пределом измерений 150 В) имеет класс точности 1,0, то основная приведенная погрешность не превышает 1 %. Максимальная абсолютную по­грешность, которую может иметь прибор в любой точке шкалы не будет превышать Относительная же погрешность при этом зависит от измеряемого напряжения.

Если этим вольтметром можно измерять напряжение 10 В, то относительная погрешность может составить . Если же измерять напряжение 100 В, то относительная погрешность может составить

.

Из этого примера видно, что для повышения точности измерения прибор надо выбирать так, чтобы, во-первых, он имел более высокий класс точности, и чтобы, во-вторых, предел измерения был бли­зок к значению измеряемой величины. Это означает, что для получения возможно меньших относительных ошибок, надо добиваться достаточно большого отклонения стрелки (желательно, чтобы использовалась последняя треть шкалы).

С другой стороны, для того чтобы добиться большой точности при измерении прибором более низкого класса, необходимо выбрать прибор с наименьшим возможным диапазоном измерений.

Следует правильно формулировать предложение, в котором дана количественная оценка по­грешности. Например: "Измерение тока с абсолютной погрешностью до 1 мА", "Измерение то­ка с относительной погрешностью до 1 %. (Выражение "Измерение тока с точностью до 1 мА" неправильно).

kursak.net

2.5.1 Классы точности средств измерений

При высокоточных лабораторных измерениях предполагается строгое нормирование метрологических характеристик средства измерений (диапазон измерений, предел измерения, цена деления шкалы, чувствительность и др.). Основная метрологическая характеристика СИ – погрешность СИ – есть разность между показаниями СИ и истинными (действительными) значениями ФВ. Все погрешности СИ в зависимости от внешних условий делятся на основные и дополнительные .

При технических измерениях, когда не предусмотрено выделение случайных и систематических составляющих, когда не существенна динамическая погрешность СИ, когда не учитываются влияющие (дестабилизирующие) факторы и т.д., можно пользоваться более грубым нормированием – присвоением СИ определенного класса точности по ГОСТ 8.401-80.

Класс точности — это обобщенная метрологическая характеристика СИ, определяемая предельными значениями допустимых основной и дополнительной погрешностей в рабочих диапазонах влияющих величин. Например, для основного параметра окружающей среды — температуры — в паспорте на прибор может быть записано: «......диапазон рабочих температур:0....+400С, диапазон температур хранения: -10...+600С». Класс точности СИ уже включает систематическую и случайную погрешности. Однако он не является непосредственной характеристикой точности измерений, выполняемых с помощью этих СИ, поскольку точность измерения зависит как от метода измерения, так и условий измерения. В частности, чтобы измерить величину с точностью до 1%, выбранное СИ должно обладать гораздо меньшей погрешностью. Для гарантированной заданной или расчетной погрешности измерений δиз относительная погрешность СИ δСИ должна быть на 25%-30% ниже чем δи (т.е. δси=0,7 δиз). Определяя класс точности, нормируют, прежде всего пределы допустимой основной погрешности δосн. Пределы допускаемой дополнительной погрешности устанавливают в виде дольного (кратного) значения ( δосн). Пределы допускаемых основной и дополнительной погрешностей выражают в форме абсолютной (), относительной (δ) или приведенной () погрешностей.

Приведенной погрешностью СИ (прибора) называют относительную погрешность, определяемую по формуле:

где — предельно допустимая (максимальная) абсолютная погрешность СИ, а Хн — нормирующее значение (чаще всего в качестве Хн выбирается верхний или конечный предел диапазона измерения прибора Хк).

ГОСТ 8.401-80 «Классы точности средств измерений. Общие требования» в качестве основных устанавливает три вида классов точности СИ:

1) для пределов допускаемой абсолютной основной погрешности в единицах измеряемой величины или делениях шкалы;

2) для пределов допускаемой относительной погрешности в виде ряда чисел

где А=1; 1,5; 2; 2,5; 4; 5; n= 1; 0; -1; -2; -3......

3) для пределов допускаемой приведенной погрешности с тем же рядом чисел γ=±А10n. Например для класса точности 0,05 , А=5, n= -2. При этом проценты в обозначении класса точности не указываются;

Абсолютная погрешность может выражаться одним числом =а при аддитивном характере погрешности (ширина коридора значений не изменяется во всем измеряемом диапазоне значении Х, см. рисунок 2а), или двучленом Δ=(а+bх) при совместном проявлении аддитивной и мультипликативной составляющих, либо в виде таблицы (графика функции) при нелинейном изменении границ абсолютной погрешности (например, табл.1).

Таблица 1

Пределы допускаемой абсолютной погрешности вольтметра М-366

Показания СИ, В

0

10

20

30

40

50

60

70

75

Погрешность Δ, В

-0,2

-0,1

0

0,1

0,2

0,35

0,45

0,55

0,7

Классы точности СИ, выраженные через абсолютные погрешности, обозначают прописными буквами латинского алфавита или римскими цифрами. При этом чем дальше буква от начала алфавита тем больше значения допускаемой абсолютной погрешности. Буквенное обозначение принято для мер с аддитивной погрешностью, цифра ΙΙΙ для мер с обоими составляющими погрешности (см. табл.2).

Класс точности через относительную погрешность СИ назначается двумя способами:

- Если погрешность СИ имеет в основном мультипликативный характер (при этом относительная погрешность остается постоянной величиной g во всем измеряемом диапазоне), то пределы допускаемой основной относительной погрешности устанавливают по формуле [4 с.140.]

(2)

Так определяют классы точности мостов переменного тока, счетчиков электроэнергии, делителей напряжения, измерительных трансформаторов и др. При этом класс точности на СИ обозначается цифрой в кружке. Например .

- Если СИ имеют обе составляющих погрешности, то класс точности обозначается двумя цифрами c/d , соответствующими значениям с и d формулы

(3)

Здесь c и d выражаются также через ряд (1). Причем c>d, Хк — конечное значение шкалы, X – значение отсчета. Например, класс точности 0,02/0,01 означает, что с=0,02; а d=0,01.

Для некоторых СИ характерна сложная зависимость относительной погрешности от измеряемой величины или влияющих факторов, которая приводит к логарифмической характеристике точности. В основном это широкополосные СИ, например мосты постоянного тока, мосты сопротивлений, цифровые частомеры и т.д. Для них ГОСТ 8.401-80 допускает нормирование класса точности трехчленной формулой [4 c. 143]

δ(x)=(xmin/x+ δ3+x/xk)

(4)

где Хmin и Хк — порог и предел чувствительности, δз — относительная погрешность, ограничивающая снизу рабочий диапазон. При δз =0,5%, Хmin=0,02 Ом и Хк =20*106 Ом для любого Х относительная погрешность составит:

δx=(0,02/x+0,5/100+x/20∙10^6)100%.

(5)

Для приборов с существенно неравномерной шкалой нормирующее значение устанавливается равным длине шкалы или ее части, соответствующей диапазону измерений. В этом случае предел абсолютной погрешности выражают, как и длину шкалы, в единицах длины, а на шкалу прибора наносится обозначение класса точности в виде цифры под которой находится знак .Например, обозначение класса точности означает, что для данного прибора установлен предел допускаемой погрешности, составляющей 2,5% от длины шкалы, действительное значение измеряемой величины должно находиться в пределах ±2,5% от длины шкалы, отсчитанных от установившегося положения стрелки.

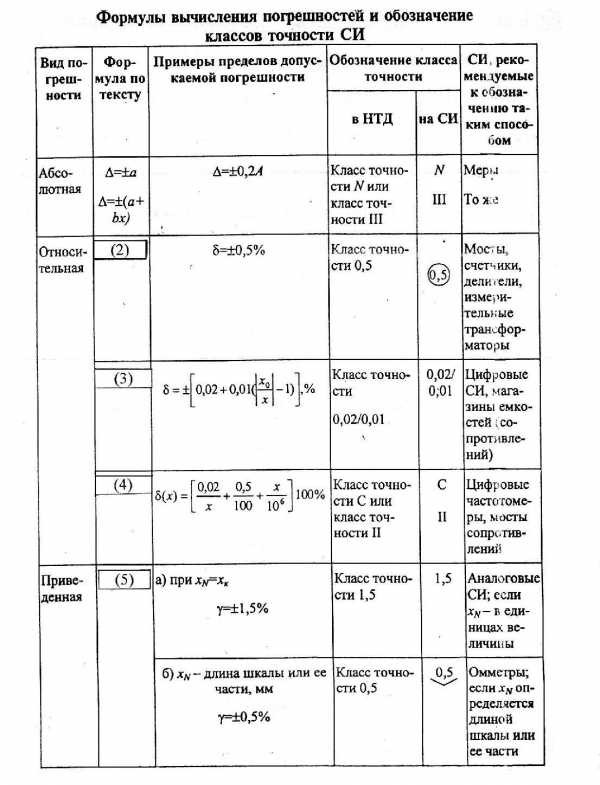

Обозначения классов точности в документах и на приборах приведены в табл. 2.

Таблица 2

Необходимо подчеркнуть, что класс точности является обобщенной характеристикой СИ данного типа. Значение его позволяет не определить погрешность конкретного измерения, а лишь указать пределы, в которых находится погрешность при измерении физической величины данным средством.

Пример. Отсчет по шкале прибора с приделами измерений 0-50А и равномерной шкалой составил 25А.Пренебрегаю другими видами погрешностей измерений, оценить пределы абсолютной погрешности этого отсчета при использовании амперметров с классами точности 0,02/0,01 , , 0,5. Выбрать амперметр, который бы давал погрешность отсчета, не превышающую 0,01А.

1.Для СИ класс точности 0,02/0,01 из табл.2 находим

,

2.Для СИ класс точности

% ,

3.Для СИ класс точности 0,5

,

Вывод. Погрешность отсчета не превышающую 0,01А обеспечит амперметр класса точности 0,02/0,01, а при использовании амперметра класса точности 0,5 погрешность отсчета будет превышать требуемую в 25 раз.

studfiles.net

Классы точности средства измерений

Класс точности средства измерений, как правило, выражается пределами допускаемых основной и дополнительной погрешностей, а также другими характеристиками, влияющими на точность.

Пределы допускаемых значений основной и дополнительной погрешностей могут быть выражены в форме абсолютной, относительной или приведенной погрешностей. Это зависит от характера изменения погрешностей средства измерений в пределах диапазона измерений и условий его применения и назначения.

Пределы допускаемой абсолютной погрешности определяются в виде

или

Dx = ±а ±b,



где а и b – положительные числа; х – значения измеряемой величины.

Пределы допускаемой основной относительной погрешности определяются по формуле:

где q – положительное число, если Dx определяется по выражению

где xk – больший (по модулю) из пределов измерений для заданного диапазона средства измерений:

Пределы допускаемой основной приведенной погрешности, %, определяются по формуле.

где Dх – пределы допускаемой абсолютной погрешности, определяемые по формуле; р — положительное число, выбираемое из ряда предпочтительных чисел: 1·10n; 1,5·10n; 2·10n; 2,5·10n; 4·10n; 5·10n; 6·10n; (n= 1; 0; -1; -2; -3; …).

Числа с, d, q и р определяют значение класса точности измерительного средства измерений.

Классы точности средств измерений обозначаются условными знакам (буквами, цифрами). Для средств измерений, пределы допускаемой основной погрешности которых выражают в форме приведенной погрешности или относительной погрешности, классы точности обозначаются числами, равными этим пределам в процентах.

Шкала мультиметра

Чтобы отличить относительную погрешность от приведенной, обозначение класса точности в виде относительной погрешности обводят кружком, например

Значение приведенной погрешности кружком не обводят, например 2,5.

Если погрешность нормирована в процентах от длины шкалы, то под обозначением класса ставится знак Ú.

Если погрешность нормирована в соответствии формулой (59), то класс точности обозначается как c/d, например 0,02/0,01.

Пример 1.На шкале амперметра с пределами измерения 0…10 А нанесено обозначение класса точности 2,5. Это означает, что для данного прибора нормирована приведенная погрешность. Подставляя в формулу

результаты задания xн = 10А и значение p = 2,5 можем рассчитать абсолютную погрешность:

В случае если бы обозначение класса точности было в виде

, то погрешность следовало бы вычислить в процентах от измеренного значения.

Так, при показаниях по шкале Iизм. = 2А, погрешность прибора не должна превышать

При показаниях по шкале Iизм=7А погрешность будет иной:

Обозначение классов точности средств измерений

(извлечения из ГОСТ 8.401-81)



Классы точности приборов, нормируемые по стандарту. Верхний ряд – класс точности для приборов, имеющих только мультипликативную погрешность, который равен пределу допускаемой относительной погрешности, которая вычисляется в процентах от измеренного значения.

Нижний ряд – класс точности, выражаемый в форме приведённой или относительной погрешности.



Зная класс точности средства измерений можно из выражения

или

определить предельное значение допускаемой основной погрешности Δх. В этом случае можно утверждать, что действительное значение измеряемой физической величины находится в интервале

х = х*±Dх ,

где x* — показание средства измерений.

Примеры обозначения классов точности приведены в таблице.



Пример 2.Для прибора класса точности 0,05/0,02, с диапазоном измерения 0…15А определить абсолютную погрешность измерения при показании по шкале 7А. В данном примере класс точности задан как c/d в соответствии с формулой (59), которая может быть представлена в виде

где xk=15А; х=7А; с=0,05; d=0,02.

Нормирующее значение xN=xk=15A,



Кроме рассмотренных, по шкале прибора определяются и другие характеристики в соответствии с таблицей приведённой ниже

Магнитоэлектрические приборы

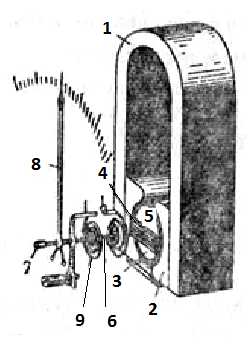

1 – полюсный магнит, создающий магнитное поле, 2 – полюсные наконечники, 3 – неподвижный стальной цилиндр, служащий для уменьшения сопротивления магнитной цепи. Между полюсными наконечниками и цилиндром создаётся равномерное магнитное поле. Катушка 5, намотанная на рамку 4, под действием сигнала может поворачиваться вокруг оси 6, установленной на подшипниках 7 . На оси жёстко установлена стрелка 8. Противодействующий момент создают пружины 9, служащие для подвода сигнала к обмотке прибора.

Магнитоэлектрические измерительные механизмы применяются в следующих приборах.

1. Амперметрах и вольтметрах постоянного тока. Диапазон измеряемых величин от 0.01 мА и 0.1 мВ до ≈ 10 кА и ≈ 100 кВ.

2. Омметрах. Диапазон измеряемых величин от ≈ 1000 Ом (последовательная схема соединения) до ≈ 100 Мом (параллельная схема соединения).

3. Гальванометрах для применения в качестве нуль-индикаторов, измерения малых токов, напряжений и количества электричества.

4. Магнитоэлектрических логометрах, в которых противодействующий момент создаётся не пружиной, а электрическим путём.





Электромагнитные приборы.

Измеряемый ток I протекает по катушке 1. При этом в неё втягивается ферромагнитный сердечник 2, закреплённый с эксцентриситетом на оси 3, на которой жёстко установлена стрелка 4. Отсчёт производится по шкале 5. Противодействующий момент создаётся пружиной 6. Для успокоения колебаний стрелки служит воздушный демпфер – 7.

Электромагнитные измерительные механизмы применяются в амперметрахи вольтметрахдля измерения токовинапряжений промышленной частоты. Причём, эти приборы могут работать в цепях как постоянного, так и переменного тока.

Промышленностью выпускаются приборы:

1. Переносные и щитовые амперметрыклассов точности 0,5; 1,5; 2,5 для измерений малых токов ( от 5 мА до 10 А по верхнему пределу) и больших токов ( от 300 А до 10 кА по верхнему пределу измерения) при частоте до 1500 Гц.

2. Переносные и щитовые вольтметрыклассов точности 0,5; 1,5; 2,5 с верхними пределами измерений от 0,5… 600 кВ в диапазонах частот 45…1000 Гц.



Электростатические измерительные приборы.

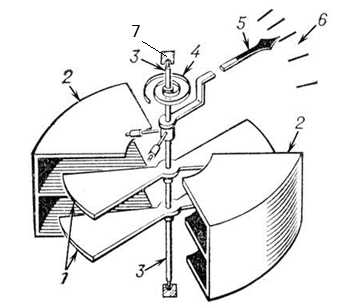

Под действием разности потенциалов подвижный электрод (пластины 1) втягиваются между неподвижными пластинами 2. Активная поверхность взаимодействия пластин при этом изменяется. Таким образом, ось прибора 3 поворачивается, и по стрелке 5 отсчитывают показания на шкале 6. Для демпфирования колебаний служит пружина 4. Зеркальце 7, установленное на подвижной оси, служит для увеличения чувствительности прибора.

Электростатический принцип применяется главным образом в приборах для измерения напряжения – вольтметрах. Эти приборы применяются в цепях переменного и постоянного тока.

Вольтметрывыпускаются с верхними пределами измерений 30В…75кВ классов точности 0,5; 1,0; 1,5 для работы частот 30 МГц.



Электродинамические приборы.

1 – две подвижные последовательно соединённые катушки, разделённые воздушным зазором. Ток подводится к подвижной катушке 2 через пружинки 4, создающие в то же время противодействующий момент. На оси 3 жёстко закреплена стрелка 5, в соответствии с положением которой отсчитывается показание прибора по шкале 6. В обесточенном положении подвижная катушка обычно находится под углом 135̊ к горизонту.

Электродинамический принцип применяется в приборах для измерений тока, напряжения и мощности, а также счётчиках.

1. Амперметры выпускаются с верхними пределами измерений от 5 мА до 20 А классов точности 0,1 и 0,2 в частотном диапазоне до 1500 Гц.

2. Вольтметры ( многопредельные) выпускаются с верхними пределами измерений от 1,5 до 600 В классов точности 0,1 и 0,2 в диапазоне частот до 1500 В.

3. Ваттметры, использующие электродинамический принцип, выпускаются в переносных вариантах. Классы точности: 0,1; 0,2; 0,5 с несколькими верхними пределами измерения тока и напряжения. Чаще для тока 5 и 10 А, а для напряжения 30, 75, 150, 300, 450 и 600 В. Их используют для измерений мощности постоянного и переменного тока.

4. Счётчики электрической энергии постоянного тока электродинамические. Отсчёт энергии производится по показаниям числа оборотов подвижной части измерительного механизма, градуированного в кВт∙ч.

5. Электродинамические логометры – используются для в приборах для измерения сдвига фаз между током и напряжением под нагрузкой и коэффициента мощности cos φ. Такие приборы называют – фазометрами.



Ферродинамические приборы



Ферродинамические приборы отличаются от электродинамических тем, что неподвижная катушка 1 в них расположена на сердечнике из ферромагнитного материала. Подвижная катушка 2 располагается на сердечнике 4, а на оси установлена пружина 3.



На ферродинамическом принципе основано действие приборов для измерения мощности, а также счётчиков постоянного тока. Ферродинамические амперметры и вольтметры в настоящее время сняты с производства и промышленностью не выпускаются.



1. Ваттметры на ферродинамическом принципе выпускаются классов точности 0,2; 0,5; 1,0. Главным образом такие приборы применяют для измерения параметров переменного тока. Для постоянного тока такие приборы – не применяются.

2. Счётчики электрической энергии постоянного тока ферродинамические. Отсчёт энергии производится по показаниям числа оборотов подвижной части измерительного механизма, градуированного в кВт∙ч также как в электродинамических счётчиках.



Индукционные приборы

В результате взаимодействия вихревых токов, возникающих в неподвижных электромагнитах 2 и 3, алюминиевый диск 4 поворачивается вокруг оси. Противодействующий момент создаётся спиральной пружиной 1.

На индукционном принципе основано действие счётчиков электроэнергии переменного тока.

1. Индукционные счётчики электрической энергии переменного тока. Выпускаются однофазные и трёхфазные счётчики активной (классы точности 0,5; 1,0; 2.) и реактивной энергии (классы точности 1,5; 2,0; 3.0).


Похожие статьи:

poznayka.org

Konspekt_KSR_1_klassy_tochnosti

Конспект КСР1 (п. 8)

КЛАССЫ ТОЧНОСТИ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

Класс точности измерительного прибора — это характеристика, определяемая нормированными предельными значениями погрешности средства измерений.

Способы нормирования допускаемых погрешностей и обозначения классов точности средств измерений установлены ГОСТ 8.401-80.

Способы нормирования допускаемых погрешностей:

- по абсолютной погрешности,

- по относительной погрешности,

- по приведенной погрешности – по длине или верхнему пределу шкалы прибора.

Обозначения классов точности измерительных приборов:

- арабскими цифрами без условных знаков - класс точности определяется пределами приведённой погрешности, в качестве нормирующего значения используется наибольший по модулю из пределов измерений.

- арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы.

По приведенной погрешности приборы делятся на классы: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Приборы класса точности 0,05; 0,1; 0,2; 0,5 применяются для точных лабораторных измерений и называются прецизионными.

В технике применяются приборы классов 1,0; 1,5: 2,5 и 4,0 (технические).

Если на шкале такого обозначения нет, то данный прибор внеклассный, то есть его приведенная погрешность превышает 4%.

- арабскими цифрами в кружке - класс точности определяется пределами относительной погрешности.

- латинскими буквами, то класс точности определяется пределами абсолютной погрешности.

Когда на приборе класс точности не указан, абсолютная погрешность принимается равной половине цены наименьшего деления. При считывании показаний со шкалы нецелесообразно стараться определить доли деления, так как результат измерения от этого не станет точнее.

Пример: вольтметр, диапазон измерений 0 — 30 В, класс точности 1,0 определяет, указанная погрешность при положении стрелки в любом месте шкалы не превышает 0,3 В. Соответственно, среднее квадратичное отклонение s прибора составляет 0,1 В.

Относительная погрешность результата зависит от значения напряжения, становясь недопустимо высокой для малых напряжений. При измерении напряжения 0,5 В погрешность составит 60 %. Такой прибор не годится для исследования процессов, в которых напряжение меняется на 0,1 — 0,5 В.

studfiles.net

как узнать, что обозначает, как расчитать

Класс точности манометра – это отраженная в процентах, наибольшая допускаемая относительная погрешность, приведенная к его диапазону измерений.

Манометр CL 1.5

Существует всего шесть применяемых классов,  эта информация расписана в ГОСТ 2405-88:

  1. 0,4
  2. 0,6
  3. 1
  4. 1,5
  5. 2,5
  6. 4

Этот параметр тесно связан с диаметром шкалы прибора. Соответственно, чем больше диаметр, тем меньше погрешность, и меньше класс точности манометра.

Как видно из таблицы манометр с диаметром 250 имеет самую высокую точность, а прибор с диаметром 40 самую низкую.

Чем меньше погрешность устройства, тем меньше класс точности в числовом выражении. Диапазон класса точности манометра 0,4 — 4.

Как узнать?

Класс точности манометра

Класс точности манометра обычно пишется на шкале прибора, перед числовым значением располагаются буквенные обозначения KL или CL.

Как определить размер погрешности?

Само значение погрешности находится в прямой зависимости от 2 параметров:

  1. Диапазон измерения
  2. Класс точности

Допустим класс точности равен 2,5, диапазон измерения равен 6 МПа. Из этих значений получаем что погрешность прибора равна 6*2,5/100=0,15 МПа. Значение в 2.5 означает что погрешность измерений данного прибора составляет 2,5 процента от его диапазона измерений.

Как вычисляется?

Расчет производится следующим образом:

  • Берется два прибора: образцовый и испытуемый манометр.
  • Производятся замеры давления образцовым, а затем и испытуемым манометром.
  • Далее смотрят на отклонение испытуемого прибора от образцового.
  • Проводят эту процедуру несколько раз и находят максимальное значение отклонения.
  • В зависимости от отклонения присваивают ему определенный класс точности.

Допустим 300 бар у нас диапазон испытуемого барометра и выявилось максимальное отклонение в 3 бар от образцового барометра. Вычисляем процент отклонения: 3*100/300=1. Итог класс точности в данном примере равен 1.

То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
