Пленочные конденсаторы К73-17 производства ООО “СКЗ” ( замена CL21 )

ЗВОНИТЕ : +7(495) 580-91-21
+7(925) 084-89-01 с 9-00 до 17-00 часов

E-mail: [email protected] ответим быстро

Технические условия: ТУ6261-015-07594095-2006. Защищенные изолированные конденсаторы постоянной емкости предназначены для работы в цепях постоянного, переменного и пульсирующего тока. Характеризуются высоким сопротивлением изоляции и относительно высокой температурной стабильностью параметров. Конструкция: окукленные эпоксидным компаундом, имеют одностороннее расположение выводов для печатного монтажа. Конденсаторы изготавливаются из более толстых пленок (надежность и долговечность), а также возможно, по желанию заказчика, применение материалов, не содержащих экологически опасные вещества, указанные в Декларации RoHS.

Разработана бессвинцовосодержащая технология изготовления. Конденсаторы К73-17 производства ООО “СКЗ” предназначены для работы в цепях постоянного, переменного и пульсирующего тока. Обладают лучшеми характеристиками, чем CL21


К73-17с (вариант 1)	К73-17с (вариант 2)

Электрические параметры
Номинальное напряжение, В	63, 100, 160, 250, 400, 630
Номинальная емкость, мкФ	0,001 – 4,7
Допустимые отклонения емкости, %	± 5; ± 10; ± 20
Допустимое изменение емкости конденсаторов от измеренной в нормальных условиях, %
+ 125 °C	не более 18
– 60 °C	не более 12
Тангенс угла потерь при f = 1000+50 Гц
в нормальных условиях	не более 0,008
Т = 125 °C U = 63 В	не более 0,045
Т = 125 °C U свыше 160 В	не более 0,025
Сопротивление изоляции между выводами в нормальных условиях, МОм; C не превышает 0,33 мкФ
U = 63 В	min 12000
U превышает 160 В	min 30000
Постоянная времени, МОм·мкФ С >0,33 мкФ	не менее 5000
U = 63 В	min 4000
U свыше 160 В	min 10000
Сопротивление изоляции между соединенными вместе выводами и корпусом, МОм
Т=125 °C	не менее 30000
U = 63 В; С не выше 0,33 мкФ	не менее 12
U больше 160 В; С не выше 0,33 мкФ	не менее 30
Постоянная времени, МОм·МОм
U = 63 В; С>0.33 мкФ	не менее 4
U больше 160 В; С>0.33мкФ	не менее 10

Электрические параметры (макс 15000ч. эксплуатации)
Изменение емкости, %	не больше ±15
Тангенс угла потерь	не больше 0,015
Сопротивление изоляции, МОм
U = 63 В; С не более 0,33 мкФ	не меньше 120
U не менее 160 В; С не более 0,33 мкФ	не меньше 300
Постоянная времени, МОм·мкФ
U = 63 В; С>0,33 мкФ	не меньше 40
U не менее 160 В; С>0,33мкФ	не меньше 100

Условия эксплуатации
Интервал рабочих температур, °C	-60…+125
Атмосферное давление, mm Hg	5-800
Относительная влажность 35 °C, %	max 98
Механические нагрузки
Вибрации с ускорением 1…80 Гц	max 5g
Многократные удары с ускорением (при длительности ударов 2-10 мс.)	max 40g

Номинальная емкость, мкФ	Номинальное напряжение, В	Размеры, мм					Масса, г
Номинальная емкость, мкФ	Номинальное напряжение, В	L, max	B, max	H, max	A	D	Масса, г
0,001	63	12	4,5	9	10	0,6	1,4
0,0015
0,0022
0,0033
0,0039
0,0047
0,0056
0,0068
0,0082
0,01
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047			5,5
0,056
0,068
0,082
0,1
0,12
0,15
0,0013			4,5
0,00271
0,001	100
0,0015
0,0022
0,0033
0,0039
0,0047
0,0056
0,0068
0,0082
0,01
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047			5,5
0,056
0,068
0,082				10
0,0012			4,5	9
0,1			5,5	10
0,12
0,15
0,22			7,5	11
0,001	250		4,5	9
0,0015
0,0022
0,0033
0,0039
0,0047
0,0056
0,0068
0,0082
0,01
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,001	400
0,0015
0,0022
0,0033
0,0039
0,0047
0,0056
0,0068
0,0082
0,01
0,012
0,015
0,018
0,001	630
0,0015
0,0022
0,0033
0,0039
0,0047
0,0056
0,0068
0,0082
0,18	63	12	6	10	10	0,6	1,4
0,22			6	10		0,6	1,4
0,33			6,3	13		0,8	2,5
0,47			8	15			3
0,68		18	6,3	13	15		3,5
1			8	15			4
1,5			8,5	19			5,5
2,2		23	8,5	19	20		7
3,3		23	10,5	21			9
4,7		24	12	25			12
1,5 *	160	25	12	25		1	12
2,2 *	160	25	15,5	25		1	14
0,047	250	12	6,3	11	10	0,6	2
0,068			6	14		0,6	2,5
0,1			8	15		0,8	3
0,15		18	6	13	15		3,5
0,22			7	14			4
0,33			8,5	16			5
0,47		23	8	18	20		5,5
0,68			9	19			7
1			10,5	21			9
0,022	400	12	6	10,5	10	0,6	1,4
0,033			6	13		0,6	1,8
0,047			7	15		0,8	2,5
0,068		18	5	13	15		3
0,1			6	14			3,5
0,15			8	15			4
0,22		23	7	18	20		5
0,33			8,5	19			6
0,47			10	21			8
0,68 *		24	11	24		1	10
1 *		24	14	27		1	12
0,01	630	12	6	10,5	10	0,6	1,4
0,015			6	13		0,6	1,8
0,022			7	15		0,8	2,5
0,033		18	6	13	15		3
0,047			7	14			3,5
0,068			8	15			4
0,1		23	7	18	20		5
0,15			8,5	19			6
0,22			10,5	21			8
0,33 *		25	11,5	24		1	10
0,47 *		25	19,5	25		1	12
* в новых разработках не применять. С 01.02.2008 предприятие переходит на изготовление конденсаторов с диаметром выводов 0,8 мм

Зависимость амплитуды переменного синусоидального напряжения от частоты
U_ном=250В; 400В; 630В

Зависимость амплитуды переменного синусоидального напряжения от частоты
U_ном=100В; 160*0,33мкФ

Зависимость допускаемого размаха импульсного напряжения от частоты
U_ном=63В; С_ном=0,001-0,15мкФ

Зависимость допускаемого размаха импульсного напряжения от частоты

mircond.com

17 – Северо-задонский конденсаторный завод

Конденсаторы полиэтилентерефталатные металлизированные

Технические условия: ТУ 6261-015-07594095-2006

Защищенные изолированные конденсаторы постоянной емкости предназначены для работы в цепях постоянного, переменного и пульсирующего тока.

Характеризуются высоким сопротивлением изоляции и относительно высокой температурной стабильностью параметров.

Конструкция: окукленные эпоксидным компаундом, имеют одностороннее расположение выводов для печатного монтажа.

Конденсаторы могут изготавливаются с применением материалов, не содержащих экологически опасные вещества, указанные в Декларации RoHS. Разработана бессвинцовосодержащая технология изготовления.

	К73-17с (вариант 1)
	К73-17с (вариант 2)

U_НОМ.,В	С_ном.. мкФ	L_max, мм	B_max, мм	H_max_, мм	А, мм	d, мм	Масса, г
63 63	0,001	12 12	4,5 5	9	10 10	0,6 0,6	1,4 1,4
	0,0015
	0,0022
	0,0033
	0,0039
	0,0047
	0,0056
	0,0068
	0,0082
	0,01
	0,012
	0,015
	0,018
	0,022
	0,027
	0,033
	0,039
	0,047		5,5
	0,056
	0,068
	0,082
	0,1
	0,12
	0,15
	0,18		6	10
	0,22		6	10
	0,33		6,3	13			2,5
	0,47		8	15			3
	0,68	18	6,3	13	15	0,8	3,5
	1		8	15			4
	1,5		8,5	19			5,5
	2,2	23	8,5	19	20		7
	3,3	23	10,5	21			9
	4,7	24	12	25			12
100	0,001	12	4,5	9	10	0,6	1,4
	0,0012
	0,0015
	0,0018
	0,0022
	0,0027
	0,0033
	0,0047
	0,0056
	0,0068
	0,0082
	0,01
	0,012
	0,015
	0,018
	0,022
100	0,027	12	4,5	9	10	0,6	1,4
	0,033		4,5
	0,039		5,5
	0,047
	0,056
	0,068
	0,082			10
	0,1
	0,12
	0,15
	0,18		6
	0,22		7,5	11
160	0,1		6,5
	0,22		6,5
	0,33		6,3	13
	0,47	21	7	14	18	0,8 0,8	5
	0,68	22,5	4,5	8,5	20		12
	1	21	10	16,5	18		6
	1,5	25	12	25	20		12
	2,2	25	15,5	25	20		14
	4,7	31	15	24	28		15
100	1	21	10	16,5	18	0,8	6
250	0,001	12 12	4,5 4,5	9 9	10 10	0,6 0,6	1,4 1,4
	0,0015
	0,0022
	0,0033
	0,0047
	0,0056
	0,0068
	0,0082
	0,01
	0,012
	0,015
	0,018
	0,022
	0,027
	0,033
	0,039
	0,047		6,3	11		0,8	2
	0,068		6	14		0,8	2,5
	0,082	11,5	6	10		0,6	1,4
	0,1	12	8	15		0,6	3
	0,15	18	6	13	15	0,8	3,5
	0,22		7	14		0,8	4
	0,33		8,5	16		0,8	5
	0,47	23	8	18	20	0,8	5,5
	0,68		9	19	20	0,8	7
	1		10,5	21	20	0,8	9
	1,5	25	10	19	22	0,8	10
	4,7	31	15	25	28	0,8	15
400 400	0,001	12	4,5	9	10	0,6	1,4
	0,0015
	0,0022
	0,0033
	0,0047
	0,0056
	0,0068
	0,0082
	0,01
	0,012
	0,015
	0,018
	0,022		6	10.5
	0,033		6	13			1,8
	0,047		7	15			2,5
	0,068	18	5	13	15	0.8	3
	0,1		6	14			3,5
	0,15		8	15			4
	0,22	23	7	18	20		5
	0,33		8.5	19			6
	0,47		10	21			8
	0,68	24	11	24			10
	1	24	14	27			12
630 630	0,001	12	4,5	9	10	0,6	1,4
	0,0015
	0,0022
	0,0033
	0,0039
	0,0047
	0,0056
	0,0068
	0,0082
	0,01		6	10,5
	0,015		6	13			1,8
	0,022		7	15			2,5
	0,033	18	6	13	15	0,8	3
	0,047		7	14			3,5
	0,068		8	15			4
	0,1	23	7	18	20		5
	0,15		8,5	19			6
	0,22		10,5	21			8
	0,33	25	11,5	24			10
	0,47	25	15,5	25			12
	0,68	30	15,5	25	27		12
	1	30	17	30	27		15
1000	0,47	45	20	35	38	1	30
1000	1	36	14	35	33	1	20

Возможно изготовление конденсаторов других номинальных емкостей и номинальных

напряжений, габаритных и присоединительных размеров по требованию заказчика

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

Номинальное напряжение, В 63, 100, 160, 250, 400, 630 , 1000

Номинальная емкость , мкФ 0,001 -4,7

Допускаемое отклонение емкости, % ±5; ±10; ±20

Тангенс угла потерь не более ≤ 0,008

Сопротивление изоляции между выводами , МОм

С ≤ 0,33 мкФ , U=63В,100В , не менее 15000

U ≥160В не менее 30000

Постоянная времени, МОм .мкФ

С >0,33мкФ ,U=63В не менее 5000

U≥160В не менее 10000

Сопротивление изоляции между

соединенными вместе выводами и

корпусом , МОм не менее 30000

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Интервал рабочих температур, ⁰С -60 + 125

Атмосферное давление , мм рт. Ст. 5-800

Относительная влажность 35 ⁰С ,% max 98

Механические нагрузки

Вибрация с ускорением 1…80Гц, max 5g

Механический удар многократного действия ,g 40

Наработка ,ч 15000

Срок сохраняемости, лет 20

Обозначение при заказе:

Конденсатор К73-17 с вариант 1-63В-0,47мкФ± 5% ТУ6261-015-07594095-2006

skzcond.ru

Конденсаторы полиэтилентерефталатные металлизированные постоянной емкости К73-17

К73-17

Смотреть/скачать DataSheet K73-17
Смотреть/скачать Нормы упаковки для К73-17
Смотреть/скачать Кодирование маркировки конденсаторов К73-17
Смотреть/скачать Кодирование маркировки конденсаторов К73-17 (Выписка из Те8. 820.008 ТБ)

Заменяют К73-7, К73-16 б, К73-24В, К73-30, CL11, CL21, Wima MKS4, Epcos MKS.

Предназначены для работы в качестве встроенных элементов внутри комплектных изделий в цепях постоянного, переменного и пульсирующего токов и в импульсном режиме.
Изготавливаются во всеклиматическом исполнении (В) и исполнении для умеренного и холодного климата (УХЛ).

Технические характеристики

номинальное напряжение, u_ном	63 – 1600 в
номинальная ёмкость, сном	0,001 – 8,2 мкф
допускаемые отклонения ёмкости, δc	±5%; ±10%; ±20%
интервал рабочих температур, ut	60…+125°с
тангенс угла потерь, tgδ	≤ 0,008
сопротивление изоляции между выводами, rиз в-в	≥ 12000 мом для uном=63,100 в; cном ≤ 0,33 мкф; ≥ 30000 мом для uном=160 в и более; cном ≤ 0,33 мкф
постоянная времени при температуре 200с, tс	≥ 4000 мом·мкф для uном=63,100 в; cном > 0,33 мкф; ≥ 10000 мом·мкф для uном=160 в и более; cном > 0,33 мкф; ≥ 4000 мом·мкф для uном=250 в; cном=8,2 мкф (только для к73-17д)
сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, rиз в-к	≥ 30000 мом
срок сохраняемости	для приёмки отк – 12 лет для категории качества «вп» – 25 лет

При L=12, 13 А=10; при L=18 А=15; при L=23,24,25 А=20.

У нас вы всегда можете купить конденсаторы K73-17

Смотреть/скачать DataSheet K73-17

Смотреть/скачать Нормы упаковки для К73-17

Смотреть/скачать Кодирование маркировки конденсаторов К73-17

Смотреть/скачать Кодирование маркировки конденсаторов К73-17 (Выписка из Те8. 820.008 ТБ)

kuzcon.ru

Советские керамические и пленочные конденсаторы CAVR.ru

Рассказать в:

К73-17, К73-17В

Конденсаторы плёночные полиэтилентерефталатные металлизированные широкого применения

Конденсаторы К73-17 предназначены для работы в цепях постоянного, переменного и пульсирующего тока.

Выпускались в СССР в разных исполнениях, отличающихся различной видом выводов, выпускаются и поныне в России

К73-17В 470nK 630V, ноябрь 1989 года

Кузнецкий конденсаторный завод, СССР

К73-17, 0,033 мкФ на 400В

Производства SAHA – Индия

К73-17 4,7 мкФ ±10%, 63В

Фирма производитель SAHA, Индия

К73-17, 1 мкФ ±10% 63В

Производитель – неизвестен

К73-17, 220nK П 630В, изготовлен в июле 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

Тот же конденсатор, что и выше, с той же датой изготовления, но… внешний вид напоминает какую-то халтуру…

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К73-17В 220nM 400V, изготовлен в сентябре 1989 г.

Кузнецкий конденсаторный завод, СССР

К73-17 В 330nK 630V, изготовлен в феврале 1990 г.

Кузнецкий конденсаторный завод, СССР

К78-2

Конденсаторы фольгированные и металлизированные, полипропиленовые

Предназначены для работы в целях постоянного, переменного, пульсирующего токов и в импульсных режимах

Залитые компаундом, прямоугольные, выпускались в СССР, выпускаются и сейчас в Российской федерации

К78-2 5n6K 1600V A7

Новгородский завод конденсаторов, СССР

К79-2 10nJ 1000V A9

Новгородский завод конденсаторов, СССР

К78-2 1nJ 1600V A8

Новгородский завод конденсаторов, СССР

К78-2 5600pF ±5%, 1600V, изготовлен в июле 1990 г.

Новгородский завод конденсаторов, СССР

К71-7

Конденсаторы металлизированные на основе полистирольной пленки

Предназначены для работы в цепях постоянного, переменного, пульсирующего тока и в импульсных режимах.

Выпускались весьма качественные прецизионные конденсаторы в этой серии.

Изготавливал СССР, сейчас изготавливает Россия. Корпус – прямоугольный, залитый компаундом

К71-7 4700 пФ ±2%, 250В, изготовлен в августе 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К71-7 В, 4700 пФ ±1%, 250В, изготовлен в сентябре 1990 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К71-7 0,05 мкФ ±0,5%, 250В, изготовлен в октябре 1988 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К73-15А
Конденсаторы полиэтилентерефталатные фольговые уплотненные изолированные
Предназначены для работы в цепях постоянного, переменного и пульсирующего токов

Конденсатор К73-15А 0,01 мкФ ±10%, 160В, изготовлен в августе 1988 года, производитель неизвестен

К73-21

Конденсаторы класса «Х» предназначены для подавления индустриальных радиопомех в диапазоне частот от 0,1 до 100 МГц в цепях постоянного, переменного и пульсирующего токов

По конструкции – обернуты липкой лентой, залиты по торцам эпоксидным компаундом

Изготавливались в СССР и сейчас в России, часто используют в автомобильной электронике

Сдвоенный конденсатор К73-21, 2,2 мкФ ±10%, 160В, 6,3А

Изготовлен в январе 1985 года, производитель неизвестен

Сдвоенный конденсатор К73-21, 3,3 мкФ ±10%, 50В, 6,3А

Изготовлен в октябре 1984 года, производитель неизвестен

К53-19
Конденсаторы танталовые или ниобиевые оксидно-полупроводниковые, полярные, в органической оболочке с однонаправленными выводами,
высокой стабильности c низким током утечки и коэффициентом диссипации,
устойчивыми частотными и температурными характеристиками и длительным сроком службы

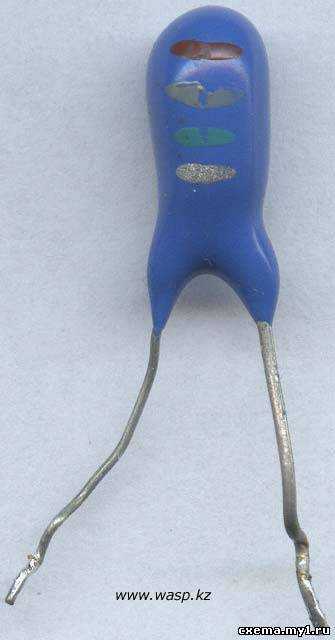

Конденсатор К53-19 с маркировкой цветными полосами, 4,7 мкФ, 16 вольт

Конденсатор полярный, выводы разной толщины, толстый вывод означает + (плюс)

МБГО-2

Конденсаторы металлобумажные высоковольтные импульсные

Предназначены для формирования мощных импульсов тока разряда в нагрузке, обладают высокой энергоемкостью

Конденсаторы изготовляют в металлических прямоугольных корпусах, герметизированных пайкой, с лепестковыми выводами

Выпускаются согласно ТУ ОЖО.462.124 ТУ приемка «1»

По способу крепления конденсаторы отличаются наличием или отсутствием на корпусе специальных крепежных пластин

МБГО-2, 4 мкФ ±10%, 160В, изготовлен в июле 1988 г.

Завод Никонд – г. Николаев, Украинская ССР

МБГЧ-1

Конденсаторы металлобумажные высоковольтные импульсные

МБГЧ-1, 1 мкФ ±10%, 250В, изготовлен в июле 1988 г.

Рязанский завод Поликонд, СССР

МБГП-2

Металлобумажный герметичный прямоугольный конденсатор

МБГП-2, 0,24 мкФ ±10%, 1600В, изготовлен в сентябре 1989 г. Партия №15

Производитель – Лаконд, Новая Ладога, СССР (Амфи-Лаконд)

ОКБГ-МП

Особый (вариант) Конденсатор Бумажный Герметизированный в Металлическом Плоском корпусе

По сути тот же КБГ-МП…

Выпускался с незапамятных времен – начала 1960-х годов, как сейчас – неизвестно

ОКБГ-МП, 0,25 мкФ ±10%, 600В, изготовлен в сентябре 1984 г.

Северо-Задонский конденсаторный завод ЭЛЕКТРОЛИТ, СССР

К70-7

Полистирольные конденсаторы К70-7 предназначены для работ в цепях постоянного, переменного и пульсирующего тока

Производство СССР, достаточно редкий и точный конденсатор

К70-7С, 66600 пФ ±0,5%, 100В

Изготовлен в декабре 1976 года на заводе Вектор, г.Остров, Псковская область

К40У-9

Герметичный масляно-бумажный конденсатор

Для работы в цепях постоянного, переменного, импульсного и пульсирующего тока

Конденсатор К40У-9, 0,015 мкФ ±10%, 400В

К31-11-3

Слюдяной конденсатор, применяется в высокочастотных цепях, фильтрах, как шунтрирующие и др.

Конструкция всех слюдяных конденсаторов в общем-то одинакова, К31-11-3 отличаются корпусом – капсула из эпоксидного компаунда

Конденсатор К31-11-3, 0,01 мкФ ±5%, дата 88 10 Г

Изготовитель неизвестен

К31-11-3, 1200 пФ ±5%, 88 12 Г

Изготовитель неизвестен

К31-11-3, 360 пФ ±5% Г

Изготовитель неизвестен

К73-9

Конденсаторы фольгированные полиэтилентерефталантные

Предназначены для работы в цепях постоянного, переменного, и пульсирующего токов

К73-9 47nK NA8, изготовитель – логотип непонятен…

К73-9 4Н7 В, 100В, изготовлен в ноябре 1978 года

Завод Микрокомпонент, Карачаевск, СССР

КСО

Конденсаторы слюдяные опрессованные, неполярные. Существует более 10 видов

Самого широкого применения. Выпускались в СССР с 1930-х, сейчас не производятся. Последние образцы начала 80-х годов

Буквенное обозначение Б, В и Г обозначает, что в качестве обкладки на слюду нанесен слой серебра – с Г самые лучшие

Конденсатор КСО 560 пФ ±5%, 250В, 1979 года, серия Г

Новосибирский завод конденсаторов, СССР

КСО, Н39И – 0,39 нФ, или 390 пФ. И – точность, +-04%, номинальное рабочее напряжение 250 вольт

Новосибирский завод конденсаторов, СССР

Конденсатор КСО 560 пФ ±10%, 250В, серия Г, изготовлен в 1982 году

Новосибирский завод конденсаторов, СССР

Конденсатор КСО 680 пФ ±10%, 250В, серия Г, изготовлен в 1982 году

Новосибирский завод конденсаторов, СССР

Конденсатор КСО 100 пФ ±10%, 250В, серия Г, изготовлен в 1979 году

Новосибирский завод конденсаторов, СССР

К15-5, КВДС

Высоковольтные керамические конденсаторы

Конденсатор К15-5 2n2 5кВХ А5, производитель не указан

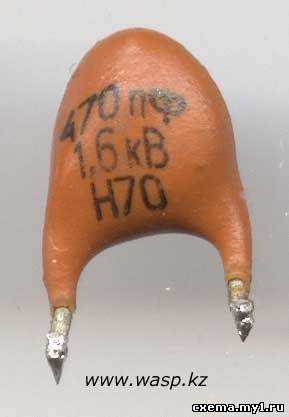

Конденсаторы КВДС 470 пФ 1,6 кВ Н70 и 470 пФ ±20% 3кв Н20 изготовлен в мае 1970 г.

Производитель неизвестен

КТП-3

Керамические проходные конденсаторы

Предназначены для работы в цепях постоянного, переменного и импульсного тока

Разработаны в конце 80-х годов, производятся и сейчас

Конденсатор КТП-3 15nZX A3

Производитель неизвестен

Михаил Дмитриенко, Алма-Ата, 2012 г.

Раздел: [Схемы]
Сохрани статью в:
Оставь свой комментарий или вопрос:

www.cavr.ru

Использование конденсаторов К73-16 в аудио-технике

Очень часто на просторах сети Интернет и далеко за ее пределами можно услышать утверждение о том, что отечественные конденсаторы, такие как К73-16, являются совершенно непригодными для использования в аудиотехнике. Данное заявление основано на субъективном мнении о том, что из-за своих физических свойств и/или технологии изготовления отечественные конденсаторы просто не могут конкурировать с зарубежными аналогами. Но так ли это на самом деле? Давайте рассмотрим этот вопрос подробнее.

Как «звучат» конденсаторы К73-16

Как правило, люди не вдаются в объяснения и не приводят при этом доводов «за» или «против» конденсаторов К73-16, да и представители всей линейки К73 в целом, при этом ограничиваясь лишь тем, что звук им не нравится.

Однако же те, кто тестируют конденсаторы К73-16 в реальных «боевых» условиях с применением соответствующего оборудования, отмечают, что их звучание находится на качественно более высоком уровне вопреки устоявшемуся мнению представителей музыкальной среды (индустрии).

Отмечается, что звук при использовании выше озвученных конденсаторов приобретает специфический оттенок. Заметим, что это самое специфичное звучание расположено выше по диапазону, а потому не добавляет каких-то раздражающих элементов в общее звучание. Более того во многих современных музыкальных произведениях наоборот используется специальное оборудование и соответствующие настройки инструментов для получения подобного звучания.

Сравнение К73-16 с импортными аналогами

Еще в октябре 2008 г. в Москве прошло одно интересное, но незаслуженно забытое событие. В одном из салонов города собрались несколько человек, чтобы сделать тестирование различных видов конденсаторов на кроссоверах колонок. Тестирование осуществлялось «слепым» способом. Причем, какие именно конденсаторы прослушивались в каждом конкретном случае, не знали ни слушающие, ни те, кто осуществлял переподключение конденсаторов.

Такая двойная анонимность была гарантом того, что тесты будут чистыми. Лишь только по окончанию всех тестов в результатах были проставлены названия, соответствующие конденсаторам.

Тестирование проводилось в несколько этапов. Конденсаторы были предварительно отобраны по емкости. Между тестами делали паузу, чтобы слух «не замыливался». Среди испытательных образцов были и конденсаторы К73-16.

На мероприятии среди гостей был замечен сам Бать С.Д. — автор книги «Любительские громкоговорители», талантливый инженер-акустик.

Выводы об использовании К73-16 в аудио-технике

Когда настало время подведения итогов, то выяснилось, что принципиальной разницы между тестовыми образцами не было выявлено. Наверняка истинные ценители звука смогут найти различия в тонких оттенках звучания, но не более того. Большинство отдали свое предпочтение именно конденсаторам К73-16! Получается, что отечественный конденсатор К73-16 при подобном применении лидирует в сравнении с испытуемыми зарубежными аналогами. Конечно, если рассматривать технику премиум сегмента, то, возможно, вы сможете найти какие-то более серьезные различия в звучании, но для абсолютного большинства это не должно стать решающим фактором в пользу выбора дорогих импортных аналогов.

Как вы сами могли убедиться, фраза «Чем дороже конденсатор, тем лучше он звучит» не может и не должна быть догмой.

Самое время обратить внимание на отечественного производителя качественных конденсаторов!

kuzcon.ru

Пленочные конденсаторы К73-16б К73-16, производства ООО “СКЗ”

125362, г.Москва, ул.Свободы, д.35, строение 14

Выдача продукции :
ул.Новопоселковая, д.6, стр.40, 2-я проходная ОАО “ТМЗ” или КПП №9

дополнительные телефоны :
8(925) 084-89-01 Илья Сергеевич

	Конденсаторы предназначены для работы в цепях постоянного, переменного и пульсирующего токов и в импульсных режимах

	K73-16 C_ном=0,0047-22мкФ V_ном=63-1600B


вариант “б”	вариант “б-3”


вариант “г”	вариант “ж”

Электрические параметры
Параметры	Вариант “б”	Вариант “б-3”	Вариант “г”	Вариант “ж”	Вариант “К73-16”
Допустимые отклонения емкости, %	± 5; ± 10; ± 20
Сопротивление изоляции R_в-вдо 0,33мкФ, Мом свыше 0,33мкФ	12000 4000
Тангенс угла потерь не более	0.008		0.012
Сопротивление изоляции между выводами в нормальных условиях, МОм;
C не превышает 0,33 мкФ	min 12000
Постоянная времени, МОм·мкФ С >0,33 мкФ	min 4000

Электрические параметры (макс 15000ч. эксплуатации)
Изменение емкости, %	не больше ±15
Тангенс угла потерь	не больше 0,05
Сопротивление изоляции между выводами, МОм
С не более 0,33 мкФ	не меньше 80
Постоянная времени, МОм·мкФ
U = 63 В; С>0,33 мкФ	не меньше 20

Условия эксплуатации
Интервал рабочих температур, °C	-60…+125	-60…+85	-60…+100	-60 +85
Механические нагрузки
Вибрации с ускорением 1…80 Гц	max 5g
Многократные удары с ускорением (при длительности ударов 2-10 мс.)	max 40g
Наработка, час	15000
Срок сохраняемости, лет	15

Номинальная емкость, мкФ	Номинальное напряжение, В	Обозначение конденсатора	Размеры, мм						Масса, г.
Номинальная емкость, мкФ	Номинальное напряжение, В	Обозначение конденсатора	L, max	B, max	H, max	d	l	A	Масса, г.
0.22	63	К73-16б	12	6	10	0.6	25	10	1.4
2.2			23	6.5	13	0.8		20	2.5
10			42	11	20	1.0		37.5	12
2.2	80	K73-16ж	26	11	13			9.5	14
6.8	100	K73-16б	30	9	24		16	27.5	8
8.2			42	10	20		25	37.5	12
8.2			30	10	25		16	27.5	10
0.068	160	K73-16б-3	12	5.5	9	0.6	16	10	1.4
0.1		К73-16б	17	5	9	0.8	20	15	1.5
0.33			12	6.3	13	0.6	16	10	2.5
0.47			16.5	5	11	0.8	27	15	2.5
0.47			16.5	8			27	25	3
1.0			30				40	27	4
1.0		K73-16б-3	30				16	25	4
0.1	250	K73-16б-3	12	5.5	10			10	1.5
0.1		K73-16б	12	8.5	13			10	3
1.0			26.5	8	15			25	7
2.2			27.5	12	23			25	8
3.3			42	13	25	1.0	25	37.5	14
8.2			42	20	32	1.0	25	37.5	28
0.1	400		12	8	15	0.6	20	10	4
0.15			17	5.5	13	0.8	16	15	2
0.56			22	9	20			20	5.5
0.82			24	11	21			20	7
1.0			26.5	13	22	1.0	20	22.5	8
1.1			20	10	19	0.8	16	17.5	7
2			42	13	25	1.0	25	37.5	14
2			27.5	13	22	0.8	16	25	8
0.047	630		25	7	12	0.6	16	20	3
0.15			30	9	15	0.8	25	27	5
0.47			38	12	18	0.8	25	34	11
0.47			25	15.5	25	1.0	35	20	12
1.0		K73-16г	37	22	25	1.0	25	33	15
0.01	1000	K73-16б	20	8	15	0.8	16	17.5	7
0.1	1000		25	16	25	1.0		20	10
0.01	1600		25	7	14.5	0.8		20	3

C_номин мкФ	U_номин В	Обозначение конденсатора	Размеры, мм			Масса, г не более
C_номин мкФ	U_номин В	Обозначение конденсатора	д+0.8 д-0.4	L &plusmn 1	d &plusmn 0.1	Масса, г не более
0.1	63	К73-16	5	18	0.6	2
0.12			7			2.5
0.15						3
0.18				20		3.5
0.22			8		0.8	4
0.27
0.33
0.39			9			5
0.47			10			6
0.47a			7	32	0.6	4
0.56			10	20	0.8	6
0.56a			8	32		5
0.68			11	20		6
0.68a			8	32		5
0.82			12	20		7
0.82a			8	32		5
1			12	20		7
1a			8	32		5
1.2			9			5.5
1.5			10			6
1.8			10			6
2.2			11			7
2.7			10	48		9
3.3			10			9
3.9			11			10
4.7			12			11
5.6			12			11
6.8			13			13
8.2			14			15
10			16		1	19
12			16			19
15			20			29
18			20			29
22			22			35
0.1	100		7	18	0.6	2
0.12				18		2.5
0.15				20		2.5
0.18			8		0.8	3
0.22			8			3
0.27			9			4
0.33			9			4
0.39			10			5
0.47			11			6
0.56			12			7
0.68			8	32		5
0.82			9			5
1			10			6
1.2			11			7
1.5			11			7
1.8			12			8
2.2			10	48		9
2.7			11			10
3.3			12			11
3.9			13			13
4.7			14			15
5.6			14			15
6.8			16		1	19
8.2			18			24
10			20			29
12			22			35
0.047	160		7	18	0.6	2
0.056			7		0.6	2
0.068			8		0.8	2.5
0.082						2.5
0.1		20		3
0.12				3
0.15			9	4
0.18			9	4
0.22			10	5
0.27			11	6
0.33			11	6
0.39			12	7
0.47		9	32	5.5
0.56		10		6
0.68		10		6
0.82		11		7
1		12		8
1.2		10	48	9
1.5		10		9
1.8		11		10
2.2		12		11
2.7		13		13
3.3		14		15
3.9		16		1	19
4.7		16			19
5.6		18			24
6.8		20			29
0.047	250	8	18	0.8	2.5
0.056		8			2.5
0.068		9			3
0.082		8	20		3
0.1		9	20		4
0.1a		6	32	0.6	3
0.12		10	20	0.8	5
0.12a		7	32	0.6	4
0.15		10	20	0.8	5
0.15a		7	32	0.6	4
0.18		11	20	0.8	6
0.18a		8	32		5
0.22		8			5
0.27		9			5.5
0.33		9			5.5
0.39		10			6
0.47		10			6
0.56		11			7
0.68		12			8
0.82		10	48		9
0.82a		12	32		8
1		11	48		10
1a		13	32		9
1.2		12	48		11
1.5		13			13
1.8		14			15
2.2		16		1	19
2.7		16			19
3.3		18			24
3.9		18			24
4.7		20			29
5.6		22			34
6.8		24			34
8.2		28			53
10		30			53
0.022	400	8	18	0.8	2.5
0.027		8	18	0.6
0.033		7	20	0.6
0.039		8		0.8	3
0.047		9			4
0.056		9			4
0.068		10			5
0.082		11			6
0.1		11			6
0.12		12			7
0.15		9	32		5.5
0.18		9			5.5
0.22		10			6
0.27		11			7
0.33		11			7
0.39		12			8
0.47		13			9
0.56		11	48		10
0.68		12			11
0.82		13			13
1		13			13
0.01	630	7	18	0.6	2.5
0.012		8		0.8	2.5
0.015		9			3
0.018					3
0.022			20		4
0.027					4
0.033		10			5
0.039		11			6
0.047		11			6
0.056		12			7
0.068		13			8
0.082		9	32		5.5
0.1		9			5.5
0.12		10			6
0.15		11			7
0.18		12			8
0.22		13			9
0.27		11	48		10
0.33		12			11
0.39		13			13
0.47		13			13
0.01	1000	7	34	0.6	4.5
0.012
0.015
0.18		8		0.8	5.5
0.022		8			5.5
0.027		9			6
0.033		10			6.5
0.039		10			6.5
0.047		11			7.5
0.056		12			8.5
0.068		13			9.5
0.082		11	48		10
0.1		12			11
0.12		12			11
0.15		14			15
0.18		14			15
0.22		16		1	19
0.0047	1600	7	34	0.6	4.5
0.0056
0.0068
0.0082		8		0.8	5.5
0.01		8			5.5
0.012		9			6
0.015		10			6.5
18		11			7.5
0.022		11			7.5
0.027		12			8.5
0.033		13			9.5
0.039		11	48		10
0.047		12			11
0.056		13			13
0.068		14			15
0.082		16		1	19
0.1		16		1	19

mircond.com

Конденсаторы полиэтилентерефталатные металлизированные постоянной емкости К73П-3

К73П-3

Смотреть / скачать Datasheet
Смотреть / скачать Нормы упаковки для К73П-3

Конденсаторы металлизированные постоянной емкости предназначены для использования в цепях постоянного, переменного и пульсирующего токов. Изготавливаются во всеклиматическом исполнении (В) и
исполнении для умеренного и холодного климата (УХЛ).

Технические характеристики

Номинальное напряжение, Uном	160 В
Номинальная ёмкость конденсатора, сном	0,05 – 1,0 мкФ
Допускаемые отклонения ёмкости, Δc	±10%; ±20%
Интервал рабочих температур, Ut	-60…+125 °С
Тангенс угла потерь, tgδ	≤ 0,012
Сопротивление изоляции между выводами, Rиз в-в	≥ 6000 МОм для cном до 0,25 мкФ
Постоянная времени при температуре 200С, tс	≥ 2000 МОм·мкФ для cном свыше 0,25 мкФ
Сопротивление изоляции между соединенными вместе выводами и корпусом конденсатора, Rиз в-к	≥ 30000 МОм
Срок сохраняемости	Для приёмки ОТК – 10 лет Для категории качества «ВП» – 25 лет

номинальная ёмкость конденсатора, мкф	н, мм	l, мм	с,мм
0,05	10	11	6
0,1	15
0,15	18
0,25	18
0,5	15	22	12
1,0	22	22	12

Зависимость допускаемой амплитуды переменного синусоидального напряжения или амплитуды переменной синусоидальной составляющей пульсирующего напряжения от частоты

Зависимость напряжения от температуры

У нас вы всегда можете купить конденсаторы К73П-3.

Система менеджмента качества при производстве конденсаторов с категорией качества ВП соответствует требованиям ГОСТ РВ 0015-002-2012, РД В 319.015-2006, ISO 9001-2011.
С этой и другой документацией вы можете ознакомиться в разделе «Документы».

_____________________________________________________

kuzcon.ru

TOP HEADLINES
