Кондуктор для дсп – как сделать приспособление для сверления отверстий в мебели с помощью дрели

alexxlab | 23.05.2019 | 0 | Вопросы и ответы

Мебельный кондуктор для сверления отверстий чертеж

Мебельный кондуктор для сверления отверстий, чертеж своеобразного шаблона, который позволяет точно устанавливать элементы сборки и значительно ее упрощает и ускоряет по времени.

При помощи этого приспособления можно делать отверстия под:

• шканты
• футорку
• стяжной болт
• крепежные отверстия под ответную планку мебельной петли
• крепежные отверстия под чашку мебельной петли
• центра под фланец мебельной петли
• центра эксцентриковой стяжки

Конструкция состоит из двух деталей:

• разметочный узел
• фиксатор

РАЗМЕТОЧНЫЙ УЗЕЛ

Представляет собой «Г» образную пластину изготовленную из толстолистовой коррозионно-стойкой стали ГОСТ 7350-77, в которой по горизонтали и вертикали просверлены сквозные отверстия диаметром 8 и 3 (мм). Чтобы обрабатывающий инструмент лучше входил в отверстия, на его кромках сделаны фаски размером 0,25х45˚. Пластина закалена и отшлифована.

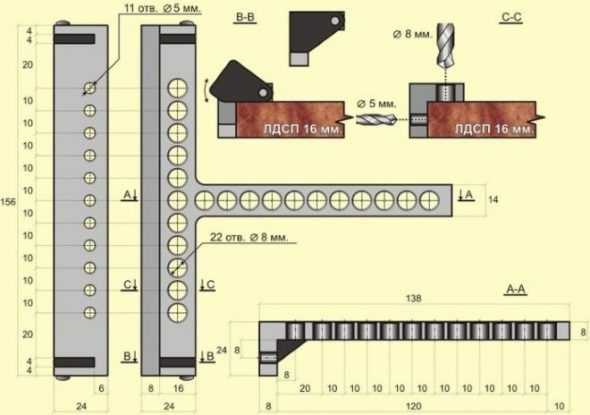

Чертеж

ФИКСАТОР

Изготовлен из стального круга ГОСТ 2590-88, который позволяет устанавливать мебельный кондуктор для сверления отверстий на необходимое расстояние от края обрабатываемого ДСП. Шаг перемещения составляет десять миллиметров.

Чертеж

Как это работает? Для лучшего восприятия откроем статью: "Как собрать мебель корпусную" и посмотрим.

Допустим мы хотим установить мебельную петлю:

1. Укладываем шаблон на фасад.
2. Устанавливаем фиксатор в отверстие.
3. Сверлим на нужную глубину отверстие диаметром три миллиметра под крепежные винты чашки.
4. Сверлим на нужную глубину отверстие диаметром три миллиметра под дальнейшую обработку. Подготовленной отверстие будет являться направляющим центром фрезерования отверстия под фланец мебельной петли диаметром тридцать пять миллиметров.
5. Укладываем шаблон на корпус.
6. Сверлим на нужную глубину отверстие диаметром три миллиметра под крепежные винты ответной планки.

Допустим мы хотим установить эксцентриковую стяжку:

1. Укладываем шаблон на горизонтальную поверхность детали из ДСП.
2. Устанавливаем фиксатор в отверстие.

3. Сверлим на нужную глубину отверстие диаметром три миллиметра под дальнейшую обработку. Подготовленной отверстие будет являться направляющим центром фрезерования отверстия под эксцентрик мебельной стяжки диаметром пятнадцать пять миллиметров.
4. С торца ДСП, по одной осевой линии, сверлим сквозное отверстие диаметром восемь миллиметров на необходимую глубину

На представленном рисунке

В разных цветах показаны центра на мебельном кондукторе для различных технологических операций.

Преимущества конструкции:

• не нужен штангельциркуль, линейка, карандаш
• снижение трудоемкости
• простота в использовании


Для лучшего запоминания последовательность операций, фрезеруем на глубину 0,25 (мм) номера отверстий на мебельном кондукторе.

Заказать чертеж


Поделитесь с друзьями!

kak-cdelat.ru

Мебельный кондуктор и шаблоны: виды, применение, производители

Кондуктор мебельный представляет собой приспособление, позволяющее значительно упростить и ускорить процесс производства и сборки мебельных конструкций. Это устройство, которое может быть изготовлено в различном конструктивном исполнении, дает возможность качественно и точно выполнять отверстия в элементах мебельных конструкций даже начинающим мастерам.

Сверление сквозь кондуктор гарантирует точное расположение монтажных отверстий

Для чего используется

При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

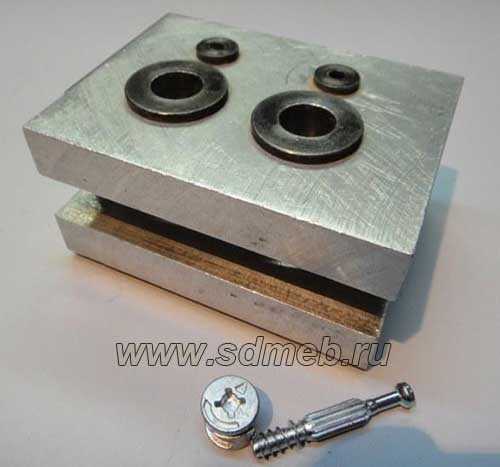

Сверловочный кондуктор под конфирматы

Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

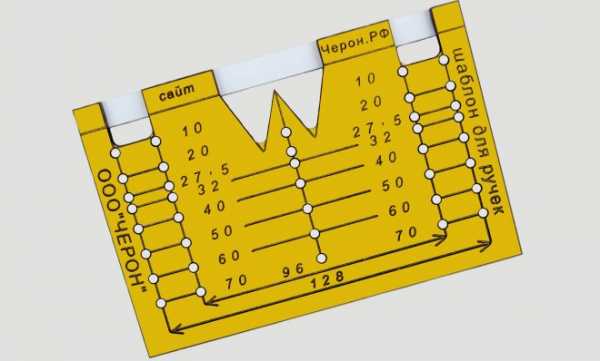

Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

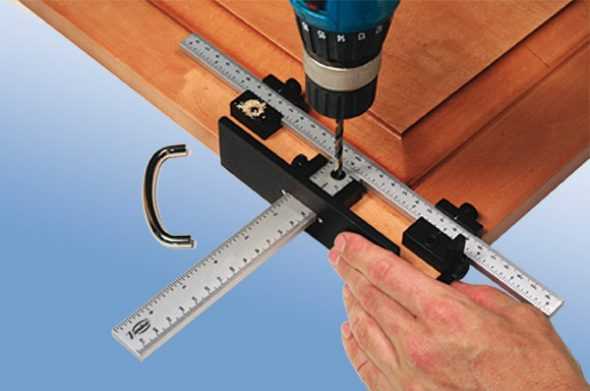

Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока.

Основные типы

По типу конструкции и функциональным возможностям приспособления, используемые для присадки (сверления) отверстий в элементах мебельных конструкций, могут относиться к одной из следующих категорий.

Накладные

Это кондукторы, которые накладываются на поверхность обрабатываемой детали и либо фиксируются на ней, либо придерживаются в заданном положении руками. Используя такое приспособление для изготовления мебели, выполняют отверстия в плоских деталях (например, в плитах, изготовленных из ДСП или МДФ).

Поворотные

Рабочая планка таких кондукторов может вращаться как в горизонтальной, так и в вертикальной плоскости. Используя это приспособление, можно выполнять отверстия в деталях сложной геометрической формы. Применяют такой кондуктор для сверления отверстий, ось которых располагается под углом.

Универсальные

Это переналаживаемые кондукторы для изготовления мебели. Использовать приспособления данного типа целесообразно в производственных цехах, выпускающих мебель мелкими сериями. Универсальность, которой обладают такие кондукторы для мебельного производства, заключается в том, что их можно быстро перенастраивать на различные комбинации расположения выполняемых отверстий.

Опрокидываемые

Кондукторы данного типа используют в тех случаях, когда сверлить отверстия необходимо в нескольких плоскостях.

Кроме того, в мебельном производстве активно применяются и более узкоспециализированные кондукторные устройства (в частности, шкантовый кондуктор для сборки мебели и приспособление, позволяющее точно и качественно выполнять отверстия под конфирматы).

Использование кондуктора при сверловке торца мебельных плит обезопасит вас от случайного ухода сверла в сторону и, как следствие, порчи заготовки

По способу фиксации на поверхности обрабатываемой детали кондукторы делятся на приспособления скользящего и закрепляемого типа. Устройства, которые закрепляются на детали перед началом ее обработки, хотя и являются более удобными в использовании, несколько ограничивают свободу действий мастера. Это особенно критично в тех случаях, когда сверление выполняется на станке, оснащенном одним шпиндельным механизмом.

Используя кондуктор, удается избежать достаточно серьезной проблемы: вхождения сверла в поверхность обрабатываемого изделия не под тем углом. Справиться с этой проблемой, если она уже возникла, достаточно сложно, а во многих случаях просто невозможно. При использовании кондуктора сверло не только входит в обрабатываемый материал под требуемым углом, но и не отклоняется от заданного направления на протяжении всего процесса сверления. Не обойтись без кондуктора в тех случаях, когда необходимо просверлить отверстие под определенным углом в тонких мебельных плитах, изготовленных из ДСП или МДФ.

Некоторые сверлильные операции, (например, выполнение косых отверстий) просто невозможно сделать без специальных приспособлений

Наладить производство мебели своими руками, если применять в таком производстве кондукторы, под силу даже человеку, который не обладает высокой квалификацией и не имеет достаточного опыта работы в данной сфере. При использовании таких приспособлений нет необходимости выполнять сложные предварительные расчеты и заниматься разметкой мест для будущих отверстий.

Практически все типы подобных устройств отличаются несложной конструкцией, поэтому изготовить свой кондуктор не так уж и трудно.

Кондукторы, представленные на отечественном рынке

Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.

Assistant

Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

Разметка фурнитуры с помощью шаблона Assistant

Dubel-Profi

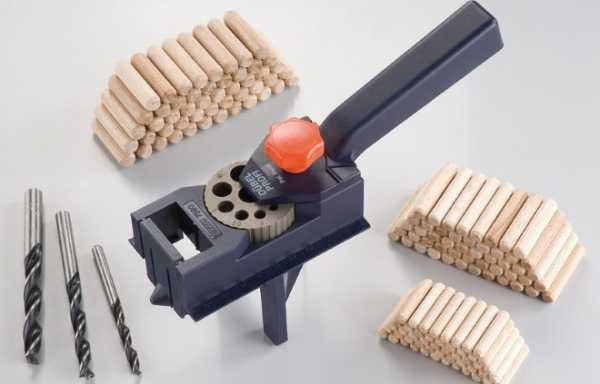

Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

Несмотря на свою простоту кондуктор Dubel-Profi используется для множества операций

«Кондор»

Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Отдельную категорию составляют профессиональные кондукторы, используемые для изготовления мебели и ее сборки. Такие приспособления отличаются максимальной функциональностью, с ними в комплекте обязательно идет набор сменных втулок, предназначенных для сверл разного диаметра.

Выбор кондукторного устройства определенного типа в первую очередь зависит от того, какие задачи и с какой производительностью вы собираетесь решать с его помощью.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Мебельные кондукторы и шаблоны, назначение и характеристики

Для ускорения процесса изготовления мебели используют специальные приспособления. Воспользоваться ими смогут даже начинающие мастера, к том же мебельные кондукторы и шаблоны можно сделать самостоятельно. Изделия бывают разного вида, предназначены для разных видов работ.

Назначение

Подобные приспособления значительно облегчают труд, ведь с их помощью можно просверлить точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарни. Во время их сборки мастера делают одинаковые действия, связанные с разметкой, сверлением. Ускорить эти процессы поможет специальное оборудование.

Мебельный шаблон представляет собой планку с отверстиями, гильзами. Между ними расстояние бывает разное, диаметр отверстий отличается. Прикладывая кондуктор к детали, сверлят отверстия нужного размера с определенным шагом.

Преимущества использования шаблонов для изготовления мебели:

  • быстрое сверление;
  • легкий процесс создания отверстий;
  • точность сверления.

Одни изделия облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого, кондукторы бывают разметочными или сверловочными. Чаще всего оборудование приобретают в магазине, но некоторые делают приспособления своими руками. Несложно сделать кондуктор из столярного угольника или металлической линейки.

В сборке мебели применяются различные изделия: реечные, листовые. Реечные шаблоны используются во время разметки элементов длиннее 1 м. Листовые подойдут для мелких деталей. Встречаются также комбинированные приспособления, сочетающие в себе несколько видов.

Мебельный кондуктор

Простейший мебельный шаблон

Разметка на шаблоне

Устройство и характеристики

Кондуктор изготавливают из дерева, металла, пластика, МДФ, ДСП и других материалов. Существуют стандарты, согласно которым, отверстия делают на расстоянии более 8 мм, считая от края. Расстояние между ними не меньше, чем 32 мм. Центры далее расширяют, устанавливают резьбу, а упор ставят на рейку.

Немаловажным элементом кондукторов являются их опоры, которые необходимы для прочной фиксации приспособления на мебельной детали. Опоры бывают сферическими, насеченными, плоскими. Для установки втулок используются такие типы плит:

  • подвесные;
  • подъемные;
  • поворачиваемые;
  • постоянные;
  • съемные.

Для косых отверстий

Под петли

С револьверной головкой

Под конфирматы

Разновидности

Мебельный шаблон может быть разного вида. Изделия отличаются по способу конструкции, функциональным особенностям. В зависимости от этого, кондукторы и шаблоны для разметки и сверления могут относиться к одной из категорий:

  • накладные;
  • поворотные;
  • опрокидываемые;
  • универсальные.

Накладные изделия считаются лучшим вариантом для сверления отверстий в плоских деталях. Они подойдут для плит из ДСП, МДФ. В время работы их прикладывают к поверхности элемента, на котором необходимо сделать отверстие, и удерживают руками, чтобы они не сместились. В других случаях мебельный шаблон накладывают на определенное место или фиксируют.

Поворотный механизм имеет рабочую поверхность, движущуюся горизонтально или вертикально. Шаблон позволяет делать отверстия на деталях, у которых ось расположена под углом. Поворотный кондуктор используется в том случае, когда нужно сделать отверстие на элементах, имеющих сложную геометрическую форму.

Опрокидываемые приспособления нужны для работы с деталями, расположенными в разных плоскостях. Универсальные изделия позволяют переналадить их для производства, сборки мебели разного вида. Используются в основном в небольших цехах, изготавливающих шкафы, столы, комоды небольшими партиями.

В зависимости от типа фиксации приспособления на поверхности деталей, мебельный шаблон делится на скользящий и закрепляемый. Скользящие свободно ложатся на поверхность деталей, позволяют делать каждое отверстие отдельно. Такие приспособления считаются менее удобными. Закрепляемые шаблоны удобней в использовании, хотя ограничивают действия мастера.

Практически все разновидности приспособлений имеют достаточно простую конструкцию, поэтому их можно сделать самостоятельно в домашних условиях. Это позволит сэкономить денежные средства.

Накладной

Скользящий

Угловой

Универсальный

Нюансы выбора

Мебельный шаблон можно сделать не только из угольника и металлической линейки, также подойдут другие подручные материалы. Приспособление, изготовленное самостоятельно, может быть узкоспециализированным. Как пример, изделия для сверления отверстий для ручек, петель, других элементов. Такие приспособления скорее подойдут, если производство предметов мебели ведется в небольших объемах.

Для более обширного процесса изготовления предметов интерьера производством кондуктора, рекомендуется приобрести профессиональное оборудование. Следует обратить внимание, что некоторые модели могут стоить довольно дорого. Используя профессиональный шаблон, мебель получится с качественными креплениями и прослужит долгое время.

Рекомендуется при выборе обратить внимание на многофункциональные приспособления, которые позволяют не только делать правильную разметку, а также присадку отверстий. В комплекте оборудования встречаются зажимы, сменные втулки, линейки, которые значительно облегчают процессы по сборке, изготовлению предметов интерьера. С их помощью сверлят отверстия на необходимом расстоянии и определенного диаметра.

Мебельные кондукторы позволят сделать правильную разметку для будущих отверстий, просверлить их под нужным углом. Разнообразные их виды позволяют точно, быстро и качественно соединять мебельные элементы друг к другу. В конечном итоге, получится изделие, которое прослужит долгое время.

Видео

mblx.ru

Самодельный кондуктор для сверления торцов деталей – Сделаем мебель сами

Здравствуйте друзья.

При сборке любых конструкций из ДСП или МДФ, всегда есть детали, которые стыкуются под прямым углом.

И в этом случае, одни из них сверлятся (под крепеж) по наружной плоскости, а другие (те, которые к ним стыкуются) – с торцов.

Торец детали должен сверлиться точно под прямым углом. Это очень важно по следующим причинам:

  1. Когда торец засверлен под прямым углом – это залог того, что в креплении не возникнут внутренние напряжения, нарушающие геометрию всей конструкции.
  2. При точной засверловке, всегда получится ровный (правильный) стык (это особенно важно для соединений с помощью шкантов, так как их нет возможности подрегулировать).

Это – чисто технические причины.

Но есть еще и организационные….

Часто, мебельщики сверлят торцевые отверстия вручную (я, например, всегда так делаю). Не знаю, может, у кого они и получаются идеально правильными, у меня все равно получается небольшой уклон. Но, что ни говори, а «рука набита», и весь этот процесс делается «на автомате».

Проблемы возникают тогда, когда нужны помощники (сборщики).

Без должной сноровки, неопытный сборщик может не только криво засверлить торец детали, а вообще, ее испортить (сверло, может «вылезти» с лицевой стороны детали). Одним словом, это один из самых «косяковых» моментов для неопытных сборщиков.

Так же, при большом объеме производства, сверлить торцы деталей вручную является не целесообразным по той причине, что это занимает довольно много времени.

По этому, рано или поздно, люди, занимающиеся изготовлением мебели, приходят к мысли о механизации этого процесса. А за мыслью, как вы понимаете, всегда следует действие.

Вопрос этот, естественно, в любом случае решаем: можно купить готовый сверлильно-присадочный станок, и работать себе в удовольствие.

Но такие станки стоят не дешево.

Если вы читали мой блог, то, наверное, «уловили», что вся соль мебельного производства (в частности, производства корпусной мебели) состоит в том, что его можно организовать, практически без вложений. А раз так, то больший интерес у любого мебельщика вызовет возможность самому сделать подобное приспособление (когда себестоимость которого будет стремиться к нулю), чем покупать готовый фабричный станок.

Вот, о подобных изделиях, которые можно сделать из подручных материалов, мы с вами и поговорим.

Итак, первое приспособление – кусок столешницы, на которой стационарно закреплена дрель. Деталь подается на сверло.

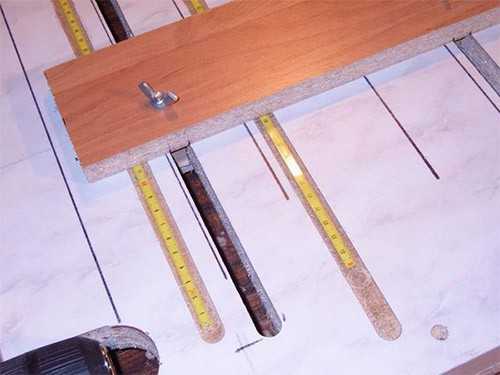

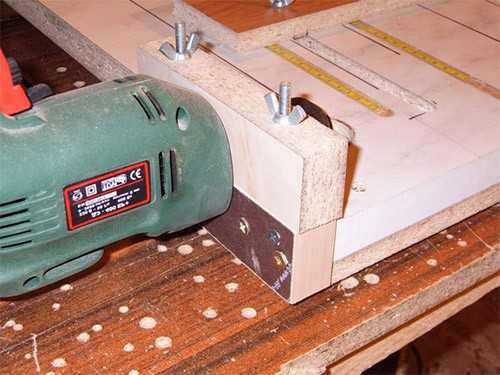

Для изготовления такого кондуктора, нужно сделать пазы под направляющую и под линейку (на фрезерном станке). Чем больше будет линейка, фиксирующая деталь, тем детали больших размеров можно будет на этом приспособлении обрабатывать.

Сама дрель закреплена между двумя кусками ДСП (стянутых между собой винтами), и выставлена по высоте (чтобы сверло точно попадало по центру детали).

Следующий вариант – более универсальный и «продвинутый».

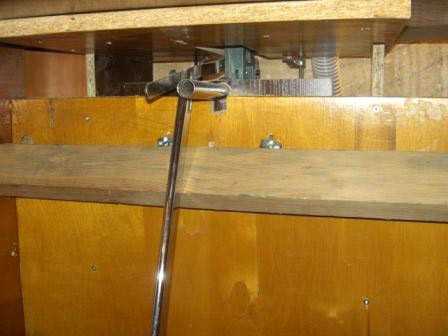

На столе установлена дрель, которая подается на нужную глубину нажатием педали (под столом).

Данное приспособление способно обрабатывать детали больших размеров.

Дальше – стол с линейкой.

На каретке подается на нужную глубину двигатель от стиральной машины, на котором установлен патрон со сверлом.

Принцип работы прост. Тянем за рычаг – и сверло входит на нужную (заранее выставленную) глубину в деталь.

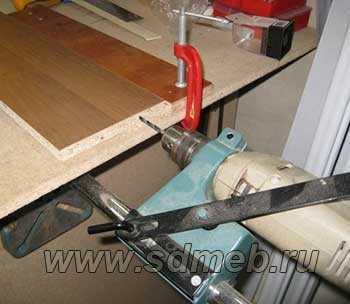

Ну и в заключении – небольшое приспособление, которое подойдет для тех, у кого просто нет места для установки стационарных шаблонов, из-за небольшого рабочего помещения.

В конце хотелось бы отметить, что подобных самодельных кондукторов существует «море». Этот обзор приведен просто как пример.  Каждый сам придумывает то, что для него более подходит (исходя из возможностей) для облегчения работы и экономии времени.

А на этом все.

До новых встреч в следующих статьях.

www.sdmeb.ru

какие бывают и для чего применяют?

Собирая мебель, мастеру приходится выполнять одинаковые разметки с равным отступом. Эта процедура кропотливая и забирает у специалиста много времени. Облегчить выполнение процесса поможет мебельный кондуктор.

Кондуктор для сверления отверстий обеспечивает точность в изготовлении мебели

Это приспособление, помогающее произвести необходимые разметки либо сверление отверстий под конфирмат для мебельных крепежей. Это устройство делает сверлильные или разметочные действия простыми, экономя время мебельщиков.

Мебельный шаблон представляет собой планку с отверстиями, гильзами, между нимибывает разное расстояние, диаметр отверстий тоже отличается

Использование кондуктора при сверловке торца мебельных плит обезопасит вас от случайного ухода сверла в сторону и порчи заготовки

С помощью прибора создаются сквозные и закрытые отверстия под крепежные элементы фурнитуры для мебели. С помощью такого приспособления получаются проходы сверла в плитах под прямым углом. Прибор устроен из нескольких втулок в одном корпусе либо в виде держателя с меняющимися насадками.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Виды кондукторов для мебели

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

Для удобства, точной разметки и сверления отверстий в мебельной продукции применяются разнообразные виды устройств.

  1. Накладные – шаблоны накладываются на ДСП и связываются.

    Накладные кондукторы накладывают на выбранную заготовку, фиксируют или оставляют без зажима

  2. Поворотные – применяются для образования отверстий в изделиях цилиндрической конфигурации. Приспособление оснащено вертикальной и горизонтальной поворотной осью, дающей возможность устанавливать сверло под разным наклоном.

    Такой вид кондукторов имеет несколько осей поворота: вертикальная, горизонтальная, наклонная

  3. Универсальные – шаблоны наделены функциями быстрой перенастройки инструмента. Используются приспособления под конфирмат.

    Универсальные кондукторы удобны способностью переналадки, что важно для мелкосерийного производства

  4. Опрокидываемые – используются для выполнения технологического процесса в разных плоскостях.

    Опрокидываемые кондукторы нужны при необходимости создать за одну установку несколько отверстий, расположенных в разных плоскостях

  5. Скользящие и закрепляемые – шаблоны, не требующие закрепления. Инструмент прикладывается к месту, где войдет сверло.
  6. Закрепляемые — удобный инструмент, но ограничивающий свободные действия мебельщика.

Все виды инструментов производятся разной длины и диаметра, с разным шагом отверстий.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными

Для изготовления мебельных кондукторов под конфирмат применяется нержавеющая сталь, отличающаяся техническими характеристиками:

  • устойчивостью к разным условиям;
  • долговечностью;
  • экологической безопасностью;
  • устойчивостью к высокой температуре.

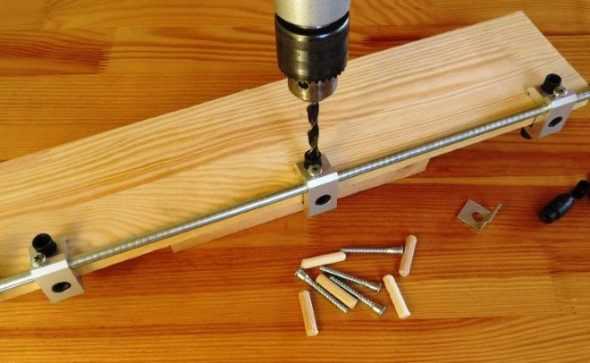

Универсальный сверлильный кондуктор, позволяющий без усилий и особых знаний заниматься изготовлением любой мебели своими руками

Мебельный кондуктор под конфирмат конструируется из дерева и высококачественной нержавеющей стали, что продлевает срок эксплуатации устройства. На рынке мебельной продукции изобилуют изделия из пластика и органического стекла.

Угловой кондуктор для сверления отверстий под углом к плоскости

Преимущества и недостатки мебельного кондуктора

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Мебельные кондукторные приспособления отличаются рядом преимуществ.

  1. С помощью шаблонов происходит точное наклонное и прямое сверление под конфирмат.
  2. Применение инструмента не требует предшествующей калькуляции и нанесения точек под сверло, что облегчает сборку мебели.
  3. С мебельным приспособлением продукция собирается быстрее.
  4. Можно сверлить сразу несколько отверстий, не делая разметки.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Среди недостатков мебельного кондуктора отмечается только один – недешевая цена столярного прибора. Поэтому многие профессиональные столяры делают кондукторы для сборки мебели своими руками.

Кондуктор мебельный (минификс) схема сборки

Как правильно выбрать мебельный кондуктор

Разметочный кондуктор Assistant — многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий

Прибор для сборки мебельных изделий значительно облегчает профессиональным мастерам рабочий процесс и позволяет сделать точную разметку для отверстий под сверло. Каждый специалист предпочитает приобрести качественное оборудование.

Кондуктор Dubel-Profi — недорогое, но функциональное устройство для домашнего использования, в комплект которого входят различные приспособления, упрощающие работу множества операций

Как выбрать мебельный кондуктор для сборки мебели.

  1. Продумать, какой именно вид инструмента понадобится для выполнения работы.
  2. Тщательно осмотреть покупаемое изделие и изучить маркировки.
  3. Выбирать продукцию, изготовленную из качественного материала. Например, из нержавеющей стали.
  4. Отдавать предпочтение инструментам, изготовленными проверенными мировыми производителями.

Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

Выбрав надежный прибор, мебельщики смогут работать намного быстрее, что важно в современном мире.

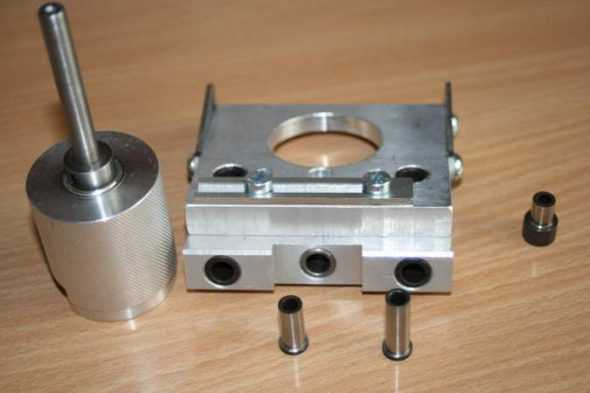

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Процесс самостоятельного изготовления кондукторов для сверления

Большинство профессиональных мастеров предпочитает производить мебельный кондуктор для сверления отверстий своими руками, экономя немалые денежные средства на покупку заводского прибора. Для создания устройства, специалисту потребуется:

  • электродрель;
  • слесарный набор;
  • болгарка по металлу;
  • оборудование для сварочных работ;
  • материал, который понадобится для изготовления прибора (арматурный прут, втулки и др.).

При наличии материала для запланированного мебельного устройства, начинается рабочий процесс.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Чтобы смастерить мебельный кондуктор своими руками, предварительно подготавливаются точные, скрупулезно продуманные чертежи желаемого инструмента с нужными размерами. Правильно сделать эскиз поможет шаблон кондуктора, образец которого есть в интернете либо у мастеров, занимающихся ремонтом мебели. Изготавливая шаблон инструмента, стоит перепроверять несколько раз точность разметки, чтобы изделие получилось качественным.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Подготовив шаблон инструмента для выполнения отверстий, выполняются следующие действия.

  1. Болгаркой либо ножовкой по металлу нарезается арматурный прут на части.

    Берем арматуру квадратного сечения, отрезаем кусок необходимой длины и зачищаем его при помощи наждачной бумаги, делаем шаблонные отверстия

  2. Сверлятся отверстия на 8 миллиметров от края инструмента, ориентируясь на расположение центральной части плиты, в которой формируется отверстие.
  3. Выполняется расстояние равное 32 мм между разметками под сверло, диаметр отверстий составляет 5 мм.
  4. Для удобства использования самодельного устройства, добавляется упор. Чтобы его сделать понадобится одно миллиметровая пластина из металла, шириной 25 мм, сгибающаяся под прямым углом. Готовая деталь устанавливается на изготавливаемое приспособление.

    Для изготовления упора используется металлическая пластина, которая сгибается под углом 90 градусов и вместе с куском заготовленной арматуры закрепляется в струбцине

  5. Элементы конструкции фиксируются струбциной и соединяются крепежными деталями.

Нарезаем резьбу и соединяем две детали в одну конструкцию

При создании прибора для отверстий устанавливаются металлические втулки, что делает приспособление надежным. Стальные втулки могут быть в автомобильных мастерских.

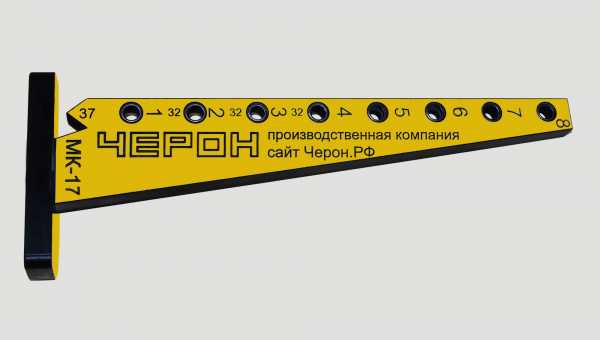

Готовый кондуктор с поворотными упорами

Купив либо создав кондуктор для мебели своими руками, высококвалифицированные специалисты увеличивают скорость и точность сверлений при сборке мебельной продукции, освобождая таким образом время для других важных мероприятий.  С кондукторным устройством мастера работают качественно и быстро.

Видео: Мебельные кондукторы и шаблоны

Делаем декупаж шкафа своими руками

Вдохнуть новую жизнь в старый шкаф своими руками, сделать мебель, которая органично «впишется» в интерьер можно с помощью техники декорирования декупаж. Принцип декупажа – приклеивание бумажных...

Регулировка петель на дверцах шкафа самостоятельно

При создании комфортного жилья немаловажная роль достается мебели. Сборка и установка дивана, шкафа и других мебельных принадлежностей – не окончательная стадия в благоустройстве. Регулировка дверей...

Выбираем саморезы для сборки мебели с умом

Для изготовления предметов обстановки применяются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства. Особенно часто они используются для сборки...

Подобрать детское покрывало для кровати мальчика

При оформлении детской комнаты родители руководствуются соображениями практичности, безопасности и внешней привлекательности. Даже при выборе такой вещи как покрывало на детскую кровать есть свои нюансы. ...

Правила ухода за кожаной мебелью

Чтобы ваша мебель прослужила долго и радовала глаз своим видом, необходимо знать, как правильно ее эксплуатировать. Особенно это касается кожаных изделий: они требуют специфического обслуживания. Используя...

Краска для детской мебели

Во многих торговых точках можно увидеть широкий ассортимент лакокрасочных покрытий для детской мебели. Задумывая ремонт в комнате ребенка, родители стремятся преобразить интерьер яркими цветами, от которых...

berkem.ru

Помощник в сборке – кондуктор для сверления отверстий – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.

Пару слов для начала:

Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).

Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.

Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.

А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.

Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».

И упростить этот процесс может кондуктор.

Это специальное приспособление, сделанное для шаблонного сверления отверстий.

Такие шаблоны могут быть разными.

Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».

Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.

Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.

Их изготавливают только из металла.

Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.

Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).

Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).

По этому, их сделать самостоятельно под силу далеко не всем.

Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

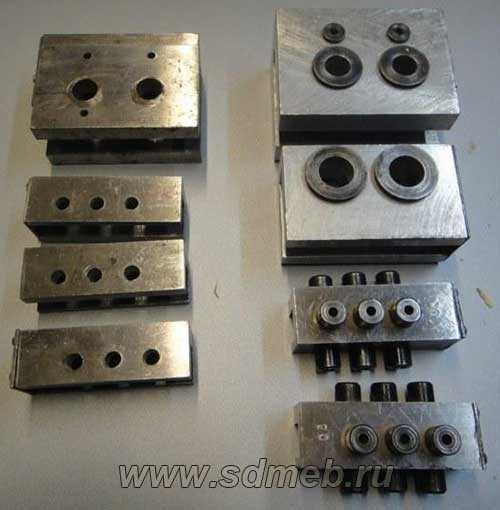

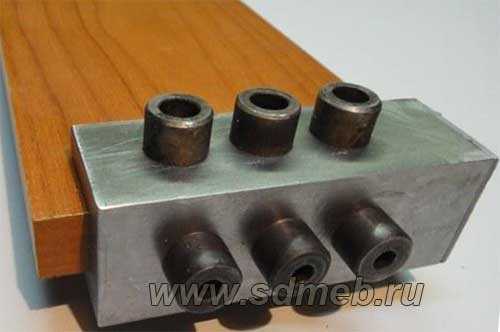

На рисунке ниже, показан кондуктор под конфирматы:



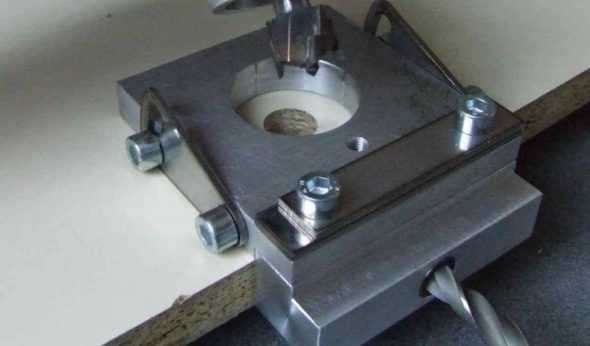

А на следующем рисунке – под минификсы:

Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.

На этом все, до скорого.

www.sdmeb.ru

Кондуктор для сборки мебели

Став обладателем комплекта корпусной мебели счастливый собственник оказывается один на один с множеством отдельных частей и крепежных деталей, из которых необходимо сложить вполне функциональные предметы: шкафы, тумбочки, полочки и другие составные части мебельного гарнитура.

Здесь есть два пути: вызвать мастеров по сборке мебели, которые за несколько часов профессионально соберут и установят на нужное место все мебельные предметы.



Ну и получат за эту работу немалые деньги. Однако настоящий мастеровой человек постарается сам решить проблемы по сборке приобретенной мебели.

И здесь возможны сюрпризы. Во-первых, для сборки мебели необходимо иметь набор инструментов.

Во-вторых, в мебели могут оказаться отверстия, которые не нужны, и не оказаться отверстий, которые нужны для сборки.

И, в-третьих, сверление отверстий в тонких панелях из ДСП тоже требует немалого умения и сноровки.

Кондуктор для сборки мебели предназначен для облегчения отдельных операций сборки, особенно, операций сверления.

Такой кондуктор может быть не один, а несколько разных для отдельных операций по сборке.

Видео:

Имеются некоторые кондуктора, промышленного производства, которые используются при сборке мебели профессиональными мастерами.

Однако имеется целый ряд кондукторов, которые можно смастерить собственными руками, и использовать их для сборки собственной мебели, а также для оказания помощи хорошим соседям.

При сборке мебели существуют две операции, которые можно объединить при помощи самодельного кондуктора.

Вообще говоря, кондуктор является устройством, которое позволяет одинаково производить некоторые операции, например, сверление.

Учитывая, что стенки мебели являются довольно тонкими, неправильное сверление может привести к порче комплектующих и ухудшению внешнего вида новой мебели.

Итак, простейший кондуктор для разметки и сверления отверстий. Основой для кондуктора послужит кусок арматуры квадратного сечения, например, 10х10 мм.

Отрезаем ножовкой нужный по размеру брусок и зачищаем его с помощью напильника и шкурки. Необходимо получить правильный параллелепипед.

Далее производится разметка центров для сверления шаблонных отверстий.

Видео:

От края центр должен отстоять на расстоянии восьми миллиметров, это соответствует половине толщины доски ДСП, шаг между центрами отверстий должен быть 32 мм, что соответствует мебельному стандарту.

По намеченным центрам сверлим отверстия диаметром 5 мм.

Затем изготавливаем упор мебельного кондуктора из металлической пластины толщиной до 1 мм и шириной в 25 мм.

Пластину сгибаем под прямым углом, закрепляем в струбцине вместе с просверленным куском арматуры и сверлим отверстия под резьбовое соединение.

После нарезки резьбы соединяем две части кондуктора в единое целое.

Кондуктор для сборки мебели, в его простейшем варианте, готов к использованию в процессе сборки мебели.

С его помощью можно смело сверлить отверстия в торцах ДСП без опасения, что сверло пойдет криво и выйдет на поверхности плиты.

Такие простейшие кондукторы значительно облегчают процесс сборки и защищают мебель от возможных нарушений целостности. Имеются и другие виды кондукторов для установки фурнитуры и других операций.

stroyremned.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
