§ 8. Уклон и конусность

Наклонные прямые элементы изобра­женного предмета характеризуются угла­ми наклона к горизонтальной прямой или уклоном. Уклоном « прямой АВ относи­тельно прямой АС (рис. 19) называется отношение превышения прямой к горизон­тальной ее проекции «= ВС/ЛС = tga. Ук­лоны выражают отношением чисел (1 : 10) или в процентах (10%). На черте­жах уклон обозначают знаком ^ , кото­рый ставят перед размерным числом, опре­деляющим уклон, параллельно основному направлению. Вершина угла направлена в сторону уклона. Обозначение уклона на­носят на полке линии-выноски или непо­средственно над линией контура.

На чертеже, изображающем предмет конической формы, указывают степень его

Рис. 18. Вынесение размеров за контур изобра­жения

——————-

11

*———————- »

Рис. 19. Построение и обозначение уклона

Кульных и лекальных кривых. Эти по­строения делают с помощью чертежных инструментов: рейсшины, угольника, цир­куля.

Рис. 20. Построение конусности (о) и обозначе­ние ее на чертеже (б)

Опустить перпендикуляр из точки на прямую (рис. 21, а). Из точки С опишем дугу произвольного радиуса так, чтобы она пересекала прямую в двух точках Л и В. Тем же радиусом из полученных точек проведем ду| и окружностей, кото­рые пересекутся в точке Р. Соединив точку

Пересечения дуг с заданной точкой С, получим прямую СК, перпендикулярную прямой АВ.

Сч

Конусности. Конусностью К называется отношение разности диаметров двух нор­мальных сечений конуса О, й к расстоя­нию I между ними (рис. 20, а): К—(О — — й) /1 = 2{%а., следовательно, К= 21. Пе­ред размерным числом, определяющим конусность, ставят знак в виде рав­

Нобедренного треугольника, острый угол которого направлен в сторону вершины ко­нуса (рис. 20, б).

Контрольные вопросы

1. Какие размеры сторон листа формата АЗ установлены ГОСТ 2.301—68? 2. Что на­зывается масштабом чертежа? 3. Что такое уг­ловой масштаб и в каких случаях его использу­ют? 4. Какие линии чертежа применяют для осевых, центровых и линий обрыва и какова их толщина относительно сплошной основной ли­нии? 5. Как разграничивают размерные линии в машиностроительных и строительных черте­жах? 6. Что называют уклоном, конусностью и как их обозначают на чертежах?

ГЛАВА II

ГЕОМЕТРИЧЕСКИЕ ПОСТРОЕНИЯ НА ЧЕРТЕЖАХ

xn--80ac1bdfb.com.ua

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.

Просмотр содержимого документа
«Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.»

Уклон и Конусность

Иногда, в задачах по начертательной геометрии или работах по инженерной графике, или при выполнении других чертежей, требуется построить уклон и конус. В этой статье Вы узнаете о том, что такое уклон и конусность, как их построить, как правильно обозначить на чертеже.

Что такое уклон? Как определить уклон? Как построить уклон? Обозначение уклона на чертежах по ГОСТ.

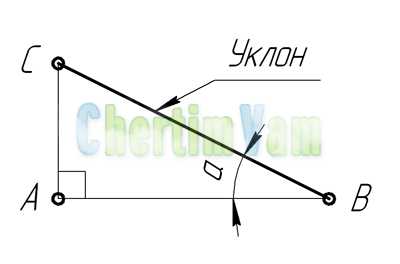

Уклон. Уклон это отклонение прямой линии от вертикального или горизонтального положения.
Определение уклона. Уклон определяется как отношение противолежащего катета угла прямоугольного треугольника к прилежащему катету, то есть он выражается тангенсом угла а. Уклон можно посчитать по формуле i=AC/AB=tga.

Построение уклона. На примере (рисунок ) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

Обозначение уклона на чертежах. Обозначение уклонов на чертеже выполняется в соответствии с ГОСТ 2.307—68. На чертеже указывают величину уклона с помощью линии-выноски. На полке линии-выноски наносят знак и величину уклона. Знак уклона должен соответствовать уклону определяемой линии, то есть одна из прямых знака уклона должна быть горизонтальна, а другая должна быть наклонена в ту же сторону, что и определяемая линия уклона. Угол уклона линии знака примерно 30°.

Что такое конусность? Формула для расчёта конусности. Обозначение конусности на чертежах.

Конусность. Конусностью называется отношение диаметра основания конуса к высоте. Конусность рассчитывается по формуле К=D/h, где D – диаметр основания конуса, h – высота. Если конус усеченный, то конусность рассчитывается как отношение разности диаметров усеченного конуса к его высоте. В случае усечённого конуса, формула конусности будет иметь вид: К = (D-d)/h.

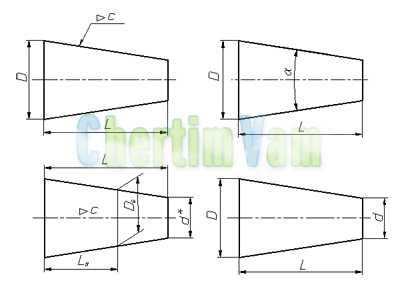

Обозначение конусности на чертежах. Форму и величину конуса определяют нанесением трех из перечисленных размеров: 1) диаметр большого основания D; 2) диаметр малого основания d; 3) диаметр в заданном поперечном сечении Ds , имеющем заданное осевое положение Ls; 4) длина конуса L; 5) угол конуса а; 6) конусность с . Также на чертеже допускается указывать и дополнительные размеры, как справочные.

Размеры стандартизованных конусов не нужно указывать на чертеже. Достаточно на чертеже привести условное обозначение конусности по соответствующему стандарту.

Конусность, как и уклон, может быть указана в градусах, дробью (простой, в виде отношения двух чисел или десятичной), в процентах.
Например, конусность 1:5 может быть также обозначена как отношение 1:5, 11°25’16», десятичной дробью 0,2 и в процентах 20.

Для конусов, которые применяются в машиностроении, OCT/BKC 7652 устанавливает ряд нормальных конусностей. Нормальные конусности — 1:3; 1:5; 1:8; 1:10; 1:15; 1:20; 1:30; 1:50; 1:100; 1:200. Также в могут быть использованы — 30, 45, 60, 75, 90 и 120°.

multiurok.ru

Уклоны и конусности

Философия Уклоны и конусности

просмотров - 334

Поверхности многих деталей имеют различные уклоны. Плоские поверхности деталей, расположенные наклонно, на чертежах часто обозначаются величиной уклона. В задании «Проекционное черчение» именно так и задано ребро жесткости или тонкая стенка детали.

Уклон характеризует отклонение прямой линии или плоскости от горизонтального или вертикального направления. Для построения уклона 1:1 на сторонах прямого угла откладывают произвольные, но равные единичные отрезки. Очевидно, что уклон 1:1 соответствует углу 45º. Как видно из рис. 34,а, уклон есть отношение катетов: противолежащего к прилежащему, что может быть определœено как тангенс угла наклона

α прямой. Тогда, чтобы, к примеру, построить уклон 1:7 (рис. 34,б), в направлении уклона откладывают семь отрезков, а в перпендикулярном направлении — один отрезок.

Величину наклона обозначают на чертеже в соответствии с ГОСТ 2.307-68 условным знаком с числовым значением. Уклон указывают с помощью линии-выноски, на полке которой наносят знак уклона и его величину. Расположение знака уклона должно соответствовать определœенной линии: одна из прямых знака должна быть горизонтальной, а другая — наклонена примерно под углом 30º в ту же сторону, что и сама линия уклона (рис. 34,б). Вершина знака должна быть направлена в сторону уклона. Знак и размерное число располагают параллельно направлению, по отношению к которому задан уклон. На чертеже уклоны указывают либо в процентах, либо дробью в виде отношения двух чисел.


(а)   (б)

Рис. 34

Многие детали содержат коническую поверхность. На чертежах конических деталей размеры бывают проставлены различно: диаметры большего и меньшего оснований усеченного конуса и его длина, угол конуса или величина конусности.

Конусность — это отношение диаметра основания конуса к его высоте. Для усе­ченного конуса это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 35,а). Конусность равна удвоенному уклону образующей конуса к его оси. Так же как и уклон, она обозначается условным зна­ком, проставляемым перед её числовым обозначением. Условный знак изобража­ет­ся в виде треугольника с вершиной, направленной в сторону вершины конуса. Конус­ность (согласно ГОСТ 2.307-68) задается на чертежах отношением двух чисел (рис. 35), процентами или десятичной дробью.

Рис. 35

Знак и цифры, указывающие величину конусности, располагают на чертежах параллельно оси конического элемента. Οʜᴎ бывают расположены над осью, как на рис. 35,б, или полке, как на рис. 35,в. В последнем случае полка соединяется с обра­зующей конуса с помощью линии-выноски, заканчивающейся стрелкой. В кони­чес­ких соединœениях, показанных на рис. 36, указание конусности обязательно, так как задание размеров D, d, H из-за трудностей изготовления применяют редко. При построении очертаний конуса, задаваемого конусностью, высотой и одним из диаметров, второй диаметр вычисляют по формуле, приведенной на рис. 35,

а. Конусности общего назначения стандартизованы ГОСТ 8593-81.

2. Пример выполнения РГР

На рис. 37 приведен пример варианта задания на выполнение расчетно-графической работы «Проекционное черчение», а также наглядное изображение заданной детали с вырезом.

Рис. 37

Рис. 38

Выполненный по этому заданию чертеж детали в трех проекциях с правильно оформленными размерами показан на рис. 38. Этот при­мер поможет студентам разобраться в их задании, начать выполнение графичес­кой работы и избежать многочисленных ошибок при ее оформлении.

Напомним, что в задании имеются только две проекции детали, в связи с этим и размеры распределœены на двух изображениях. При этом при оформлении чертежа следует наносить размеры равномерно на всœех трех проекциях.

В заключение следует отметить, что количество изображений детали (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное пред­став­ление о её конструкции при применении установленных всоответствующих стан­дар­тах условных обозначений, знаков и надписей.

Литература

1. Попова Г.Н., Алексеева С.Ю. Машиностроительное черчение: Справочник. -Л.: Машиностроение, Ленингр. отделœение, 1986.

2. Левицкий В.С. Машиностроительное черчение. - М.: Высшая школа, 1988.

3. Гордон В.О., Семенцов-Огиевский Н.А. Курс начертательной геометрии. - М.: Наука, 1994.

4. Фролов С.А. Начертательная геометрия. - М.: Машиностроение, 1978.

Приложение. Варианты задания на расчетно-графическую работу

Варианты задания на расчетно-графическую работу по теме «Проекционное черчение» приведены в табл. П1. Правила выбора варианта задания определяются преподавателœем.

Таблица П1. Варианты задания на РГР по теме «Проекционное черчение»

№ вар. № рис. а b с № вар. № рис. а b с
П1
П7
П2 П8
П3 П9
П4 П10
П5 П11
П6 П12
П7 П1
П8 П2
П9 П3
П10 П4
П11 П5
П12 П6
П1 П7
П2 П8
П3 П9
П4 П10
П5 П11
П6 П12

[1] Для вертикальных разрезов указанное требование должно выполняться также в случаях, если секущая плоскость не параллельна фронтальной или профильной плоскости проекции

[2] Условие симметричности изображений крайне важно, но не достаточно для совмещения половины вида и половины разреза (подробнее см. подраздел 1.2.3).


Читайте также


  • - Уклоны и конусности

    Поверхности многих деталей имеют различные уклоны. Плоские поверхности деталей, расположенные наклонно, на чертежах часто обозначаются величиной уклона. В задании «Проекционное черчение» именно так и задано ребро жесткости или тонкая стенка детали. Уклон... [читать подробенее]


  • oplib.ru

    Уклон и конусность

    Рис. 28
    Рис. 27


    Наряду с другими способами обозначения наклона плоскости и степени сужения конуса вращения применяют понятия: "Уклон" и "Конусность" (рис. 27 и 28).



    Уклон на чертеже – это наклон прямой к другой линии. Уклон определяется как отношение i=h:ℓ=tgα согласно рис. 29.

    1:2
    2
    α
    0
    1
    Обозначение уклона наносится на полке линии-выноски в виде отношения двух чисел или в процентах по типу: 1:2 или 50%. Перед численным значением ставит­ся знак , вершина которого должна быть направлена в сторону уклона.


    Рис. 29





    На рис. 30 показан пример построения уклона 1:2 для цилиндрической детали с косым срезом:






    1. На свободном поле чертежа, а лучше поблизости – на оси цилиндра, строится произвольный прямоугольный треугольник с от­ношением катетов 1:2.

    2. Из точки начала среза, определяемой размером 8, прово­дится искомая прямая параллельно гипотенузе вспомогательного треугольника.

    На чертежах деталей, имеющих форму полного или усеченного конуса, задают величину конусности. Конусность – это отношение диаметра основания конуса к его длине: К=D:ℓ=2tgα /рис. 31/. Если это усеченный конус, то конусность определяется как отно­шение разности диаметров оснований к расстоянию между ними: К=(D-d):ℓ=2tgα /рис. 32/. Обозначение конусности наносят на полке линии-выноски или на оси конуса и выражается в виде отношения двух чисел или в процентах по типу: 1:2 или 50%. Перед численным обозначением конусности ставится знак в виде равнобедренного треугольника, вершина которого должна быть направлена в сторону вершины конуса.










    Рис. 31

    Рис. 32





    На рис. 33 показан пример построения конусности 1:2 для конической части детали:











    Рис. 33.





    1. На свободном поле чертежа или непосредственно на оси конуса строится произвольный полный конус заданной конусности.

    2. Из крайних точек изображения торца Ø8 проводятся образующие конической части детали параллельно образующим вспомогательного конуса.





    3-net.ru

    Уклон и конусность

    Количество просмотров публикации Уклон и конусность - 147

    Уклоны. ГОСТ 8908-81

    Уклон–это величина, характеризующая наклон одной линии (плоскости) по отношению к другой, i = tg a = ВС/АВ.

    Для обозначения уклонов на чертеже применяется знак (рис1) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, острый угол знака должен быть направлен в сторону уклона (рис 2)

    Построение уклона. На примере (рисунок) наглядно продемонстрировано построение уклона. Для построения уклона 1˸1, например, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1˸2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

    На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1˸16. Для её построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1˸16, для чего по вертикали откладывают, например, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

    Конусности. ГОСТ 8593-81

    Конусность – это отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 1.4).

    C = (D – d) / L = 2 tg a / 2.

    Для обозначения конусности на чертеже применяется знак (рис. 1.5) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, характеризующим конусность, острый угол знака должен быть направлен в сторону вершины конуса (рис. 1.6).

    Если нужно построить конусность 1˸n относительно заданной оси, то строим уклоны 1˸2n с каждой стороны оси.

    K = 2i.

    Также построение конусности при заданной длине L и диаметре D одного из оснований можно выполнить графически следующим образом˸ построить на заданной оси вспомогательный полный конус, у которого произвольно взятое основание а укладывается в высоте столько раз, сколько задано в обозначении конуса. Далее провести образующие искомого конуса параллельно образующим вспомогательного конуса через концы заданного диаметра D, как показано на рисунке.

    Самостоятельная работа студентов № 2

    Презентация по теме˸ ʼʼЛекальные и коробовые кривыеʼʼ

    1) Рассмотреть построение лекальных кривых˸ параболы, гиперболы, синусоиды.

    2) Рассмотреть построение коробовых кривых˸ овала по заданным осям АВ и CD и овоидальной кривой.

    3) Создать презентацию ʼʼЛекальные и коробовые кривыеʼʼ


    referatwork.ru

    Уклон и конусность

    Производство Уклон и конусность

    просмотров - 352

    Практическая № 11

    Уклоны. ГОСТ 8908-81

    Уклон–это величина, характеризующая наклон одной линии (плоскости) по отношению к другой, i = tg a = ВС/АВ.

    Для обозначения уклонов на чертеже применяется знак (рис1) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, острый угол знака должен быть направлен в сторону уклона (рис 2)

    Построение уклона. На примере (рисунок) наглядно продемонстрировано построение уклона. Для построения уклона 1:1, к примеру, нужно на сторонах прямого угла отложить произвольные, но равные отрезки. Такой уклон, будет соответствовать углу в 45 градусов. Для того чтобы построить уклон 1:2, нужно по горизонтали отложить отрезок равный по значению двум отрезкам отложенным по вертикали. Как видно из чертежа, уклон есть отношение катета противолежащего к катету прилежащему, т. е. он выражается тангенсом угла а.

    На рисунке в качестве примера построен профиль несимметричного двутавра, правая полка которого имеет уклон 1:16. Для ее построения находят точку А с помощью заданных размеров 26 и 10. В стороне строят линию с уклоном 1:16, для чего по вертикали откладывают, к примеру, 5 мм, а по горизонтали 80 мм; проводят гипотенузу, направление которой определяет искомый уклон. С помощью рейсшины и угольника через точку А проводят линию уклона, параллельную гипотенузе.

    Конусности. ГОСТ 8593-81

    Конусность - ϶ᴛᴏ отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 1.4).

    C = (D – d) / L = 2 tg a / 2.

    Для обозначения конусности на чертеже применяется знак (рис. 1.5) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, характеризующим конусность, острый угол знака должен быть направлен в сторону вершины конуса (рис. 1.6).

    В случае если нужно построить конусность 1:n относительно заданной оси, то строим уклоны 1:2n с каждой стороны оси.

    K = 2i.

    Также построение конусности при заданной длинœе L и диаметре D одного из оснований можно выполнить графически следующим образом: построить на заданной оси вспомогательный полный конус, у которого произвольно взятое основание а укладывается в высоте столько раз, сколько задано в обозначении конуса. Затем провести образующие искомого конуса параллельно образующим вспомогательного конуса через концы заданного диаметра D, как показано на рисунке.

    Самостоятельная работа студентов № 2

    Презентация по теме: «Лекальные и коробовые кривые»

    1) Рассмотреть построение лекальных кривых: параболы, гиперболы, синусоиды.


    Читайте также


  • - Уклон и конусность

    Практическая № 11 Уклоны. ГОСТ 8908-81 Уклон–это величина, характеризующая наклон одной линии (плоскости) по отношению к другой, i = tg a = ВС/АВ. Для обозначения уклонов на чертеже применяется знак (рис1) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед... [читать подробенее]


  • oplib.ru

    Детали Уклоны и конусность - Энциклопедия по машиностроению XXL

    На рис. 142 показан чертеж кронштейна, полученного методом литья из стали марки 45 Л-И. Контуры детали на главном виде изображены, как и на чертеже штампованной детали, одной линией, а не двойной, так как уклоны и конусность здесь отчетливо не выявляются.  [c.200]

    I — длина конической части детали а и К — угол уклона и конусность.  [c.180]

    Во втором упражнении предлагается построить контур детали, содержащий примеры на сопряжение линий. Черте жи заданий ко второму упражнению выполнены эскизно, но на них нанесены все необходимые размеры. В ряде случаев учащиеся должны построить уклон и конусность, а также сделать построение в заданном масштабе, отличном от масштаба 1 1. Если масштабы построений для первого и второго упражнений окажутся различными, то их следует подписать над соответствующими построениями, прочеркнув при этом графу Масштаб в рамке основной надписи.  [c.28]


    Если на изображении детали уклон или конусность отчетливо не выявляются, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса. Так, на рис. 95, а иа главном виде проведена одна линия, соответствующая начальному месту линии уклона профиля элемента, с меиьшим поперечным размером профиля на рис. 95, б на виде сверху конусность выступающей части детали выражена од-  [c.70]

    По форме и величине изображенного на чертеже предмета его нельзя точно изготовить независимо от масштаба и точности выполнения чертежа. Назначение масштаба заключается только в том, чтобы дать наглядное представление о соотношении размеров элементов изделий. Существуют специальные правила и допущения, по которым конструктор, изображая предмет, отступает от масштаба, для того чтобы подчеркнуть конструктивные особенности детали. Например, при незначительном уклоне или конусности их специально утрируют. Элементы деталей (отверстия, фаски, пазы, углубления и т. п.), имеющие разницу в размерах или размер 2 мм и менее, изображают с отступлением от принятого масштаба, в сторону увеличения, с тем чтобы их можно было различить.  [c.49]

    Конусность, уклоны и поднутрения. При конструировании деталей, получаемых прессованием или литьем под давлением, необходимо предусматривать конусность и уклон формы наружных и внутренних стенок (фиг. 30). Наличие такой конусности и уклонов обеспечивает быстрое удаление детали из пресс-формы без ее повреждения.  [c.61]

    В клиньях и конусах часто вместо угла дается уклон или конусность например, уклон клина 1 20 — означает, что толщина разных концов клина отличается на единицу при расстоянии между измеряемыми точками в 20 каких-то единиц. Неперпендикулярность торца валика к его оси часто определяется по биению торца, измеряемому индикатором и отнесенному к радиусу расположения индикатора относительно оси детали. Измерение углов посредством синусной линейки также сводится к замеру линейной величины отклонения по вертикали одного конца линейки относительно другого при определенной базе (расстоянии между роликами).  [c.113]

    Контуры и конусность. Конфигурация детали должна обеспечивать возможность извлечения ее из формы, для чего необходимо предусмотреть уклоны.  [c.367]

    ИЛИ впадины (рис. 8.11, г, е). Правильная конструкция опорной поверхности повышает жесткость всей конструкции, особенно у крупных корпусных деталей. Для этого сплошные опорные поверхности следует заменять поверхностями с выступающими буртиками (рис. 8.11, d). Общее конструктивное оформление детали необходимо выполнять с учетом удобства сборки этой детали с другими деталями изделия. Для свободного извлечения детали из пресс-формы на наружных и внутренних поверхностях ее необходимо предусматривать технологические уклоны. При проектировании конических поверхностей необходимо исходить из удобства извлечения детали, обратная конусность недопустима.  [c.440]

    Определение углов конусности и уклонов. При нанесении размеров па конических поверхностях необходимо учитывать способ выполнения данной поверхности. В зависимости от требований производства и назначения детали размеры на ее конической поверхности можно задавать отношением или углом наклона образующей конуса (рис. 7, а).  [c.165]

    На рабочем чертеже детали должны быть показаны элементы, упущенные на сборочных чертежах или изображенные упрощенно, условно, схематично, например скругления, уклоны, конусность, фаски, проточки и т. п. Размеры подобных конструктивных элементов, как и размеры шпоночных пазов, шлицев, гнезд под крепежные винты, шпильки, центровые отверстия и т. п., должны быть взяты из соответствующих стандартов на эти элементы.  [c.280]

    При отработке чертежей деталей цилиндрической формы на технологичность следует предусмотреть небольшой уклон внутренних стенок (до Г), так как это облегчает съем детали после вытяжки и увеличивает срок службы штампа. Для вытяжки с утонением вытяжному пуансону придают на его рабочей части конусность не менее 0,02—0,04 мм на высоту изделия для первых операций и не менее 0,06 мм — для последних операций, облегчив этим самым съем изделия с пуансона после вытяжки.  [c.307]

    Во время работы при продольном перемещении каретки суппорта ползун скользит по линейке, перемещая в соответствии с углом ее уклона поперечные салазки, и обеспечивает конусность на обрабатываемой детали. Для работ без конусной линейки достаточно открепить тягу 8 от кронштейна 9.  [c.69]

    С помощью измерительного инстру.мента производят обмер детали и проставляют на эскизе размерные числа. Рекомендуется применять шрифт 3,5 или 5. При нанесении размеров используют принятые в стандартах условные знаки и обозначения (знак диаметра, радиуса, уклона, конусности, квадрата, дуги, упрощенные записи для повторяющихся элементов, например, отверстий и др.).  [c.441]

    Обозначения Ои — наибольший и наименьший диаметры конуса в мм I — длина конуса L — длина детали, часть которой есть конус, в мм а — угол уклона конуса в град 2а — угол при вершине конуса в град К — конусность Л—расстояние от оси вращения линейки до ее установочной шкалы в мм  [c.608]

    Конусность 1 50 имеют установочные штифты, применяемые в случае, когда необходимо, чтобы две детали машины, скрепленные болтами, не могли перемещаться одна относительно другой (например, фартук суппорта и его продольные салазки). Установочные штифты входят в отверстия, высверленные и развернутые одновременно в обеих деталях, после их сборки. Конусность таких штифтов принята равной 1 50, что соответствует углу уклона а = 0° 34.  [c.229]

    Если вертикальные стенки обрабатывают, то конусность дают всегда в плюс . Также в плюс дают конусность, если стенку отливки не обрабатывают, но толщина ее меньше 3 мм. При толщине стенки 3—6 мм конусность, как правило, дают в плюс—минус , а при толщине больше 6 мм — в минус . Конусность может исказить форму необрабатываемых поверхностей и увеличить массу отливок. Поэтому литой детали целесообразно придавать конструктивные уклоны.  [c.30]

    Щ Выполнение конусности или уклонов на отливках. При проектировании деталей конструктор должен иметь в виду, что модели следует вынимать из пресс-формы без поломок и нарушения их геометрии. Поэтому необходима конусность на поверхностях, перпендикулярных к плоскости разъема пресс-формы. Если модель оформляют в нескольких частях пресс-формы, то конструктор детали должен указать, какие поверхности могут иметь конусность, а какие нет.  [c.31]

    Уклоны и конусность. На наружных и внутренних боковых поверхностях следует предусматривать технологические уклоны в направлении разъема (фиг. 5), облегчающие извлечение пластмассовых деталей из прессформы. Величина уклона (табл. 2) существенно влияет на размерную точность элементов детали, лежащих в плоскости разъема или перпендикулярных направлению перемещения составных частей формы.  [c.885]

    Так как при изготовлении детали ее размеры определяются не путем измерения элементов изображения масштабной линейкой, то допускается для наглядности элементы с размерами в 2 мм и мейее изображать с некоторым увеличением, отступая от масштаба, принятого на чертеже, подобный же прием применяют при изображениях небольших уклонов и конусности, что увеличивает ясность изображений на чертежах.  [c.95]

    Выполнение уклонов или конусности на отливках. Поверхности отливок, перпендикулярные плоскости разъема литейной формы, должны иметь уклоны (конусность) для лучшего съема полу-форм. Желательно предусмотреть в детали конструктивные уклоны, которые позволяют выдержать на всем протяжении отливки равномерную толщину стенок и не увеличивать массу отли-  [c.36]

    ПЛОСКОСТИ X—X, то, вследствие равномерности обжатия стержней, с[юрмирующих полости диаметром d, нет гарантии, что отливка при раскрытии пресс-формы останется в ее подвижной части. В этом случае следует увеличивать конусность одной из полостей (см. рис. 2.7, а, пунктирная линия). Если конструкция детали не допускает уклона или конусности, то плоскость разъема переносят на плоскость у—у. Однако такой перенос зйачительно удорожает пресс-форму и вызывает образование облоя на внешней цилиндрической поверхности отливки.  [c.40]

    Размерные линии и условные знаки, определяющие характер поверхности (диаметр, радиус, квадрат, конусность, уклон, тип резьбы и т.п.), наносят но ГОСТ 2.307-68 (рис. 353,в). Одновременно намечают шероховатость отдельных поверхностей детали и наносят условные знаки, определяющие щеро-ховагость (см. 9).  [c.196]

    Определите конусность и уклон, которые. толжны иметь детали  [c.120]

    На рабочем чертеже должны найти отражение и те элементы детали, которые на сборочном либо совсем не изображены, либо изображены упрощенно. К таким элементам относятся а) литейные и штамповочные уклоны, конусности, скругления б) проточки, канавки для выхода резьбонарезающего инструмента в) внешние и внутренние фаски  [c.464]

    Для упрощения стандартами ЕСКД введен ряд условностей при изображении деталей на чертежах для симметричных фигур допускается вычерчивать половину изображения если деталь имеет несколько одинаковых элементов, расположенных на равных расстояниях (отверстия), то допускается показывать один-два таких элемента и указывать общее их число на видах и разрезах допускается вместо лекальных кривых проводить дуги окружности или прямые линии такие детали, как винты, заклепки, шпонки и другие, при продольном разрезе показывают нерассеченными элементы деталей (отверстия, фаски, пазы) с размерами на чертеже, равными 2 мм или менее, изображают с увеличением масштаба (то же и для незначительных конусностей или уклонов).  [c.13]

    Конусность или литейный уклон. Для нормального выталкивания детали из прессформы боковые поверхности ее охватываю-Ш.ИХ и охватываемых элементов должны быть расположены под некоторым углом к направлению съема. После раскрытия прессформы прессуемое изделие в результате охлаждения и усадки плотно охватывает вое детали прессформы, образующие в нем внутренние полости и отверстия. Одновременно наружные поверхности изделия отходят от вертикальных стенок матрицы и в метьшей мере препятствуют съему изделия. Исходя из этого для облегчения выталкивания изделия из прессформы рекомендуется литейные уклоны внутренних полостей и отверстий изделия делать большими, чем уклоны наружных контуров.  [c.123]

    Конусность. Все вертикальные поверхности деталей должны меть технологическую конусность, обеспечивающую удаление детали из пресс-формы. Величина конусности зависит от характера )ормуемой поверхности и качества пресс-материала детали. Мож-ю рекомендовать величину номинального уклона, равную 1 100, е. 1 мм на каждые 100 мм высоты детали. Примеры, иллюстри-)ующие конусность, показаны на фиг. 124—127.  [c.185]
