Корончатая фреза по металлу: выбор, особенности конструкции

Для механической обработки металлических заготовок применяется специальный инструмент, в число которых входит фреза кольцевая по металлу. Основное предназначение заключается в получении отверстия с большим диаметром и значительной глубины. Корончатая фреза характеризуется довольно большим количеством особенностей, о которых далее поговорим подробнее.

Конструктивные особенности

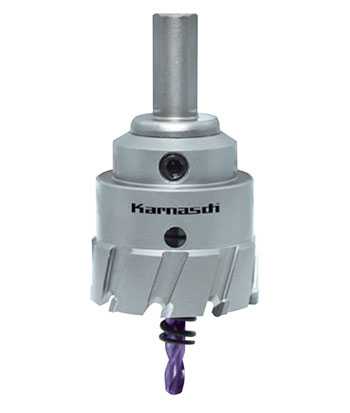

Возможность применения изделия для получения отверстий связано с ее конструктивными особенностями. Коронка состоит из следующих элементов:

  1. Рабочей коронки. Именно она участвует в непосредственной механической обработке поверхности.
  2. Пилотное сверло предназначено для непосредственного отвода стружки на момент обработки, а также центрирования инструмента.
  3. Хвостовика. Крепление изделия проводится за счет специального элемента, который рассчитан на повышенную осевую нагрузку. За счет этого изделие подходит для станков с различным показателем.
  4. Соединительный винт. Этот конструктивный элемент может применяться для фиксации изделия.

Кольцевая фреза обладает режущим элементом, который напоминает коронку из твердого сплава. При этом зубья могут располагаться с неровным шагом. Государственный стандарт определяет возможность применения материала, твердость которого доходит до 68 единиц по шкале HRC. За счет этого обеспечивается высокий показатель износостойкости.

Применение специальных сплавов позволяет также исключить вероятность чрезмерного нагрева поверхности. Подобный эффект становится причиной деформации поверхности. В процессе сверления рекомендуется в зону резания добавлять СОЖ.

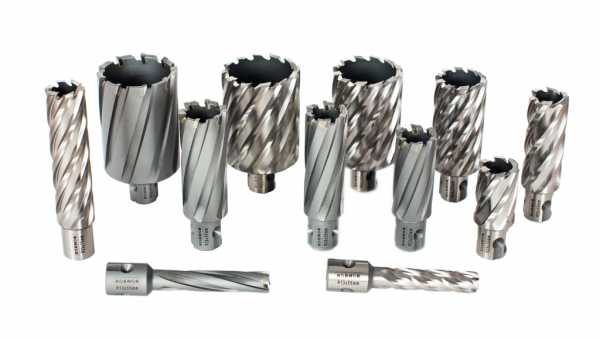

Распространенные цилиндрические корончатые варианты исполнения сегодня применяются для получения отверстий в диапазоне от 12 до 150 мм. При этом глубина может также варьироваться в достаточно большом диапазоне, максимальный показатель составляет 50 мм.

Преимущества и недостатки инструмента

Рассматриваемая фреза корончатая по металлу характеризуется наличием довольно большого количества преимуществ. Они выглядят следующим образом:

  1. Конструкция изделия устроена таким образом, чтобы резание велось по контуру. Этот момент также определяет необходимость в использовании мощного оборудования.
  2. Применяются корончатые сверла и кольцевые фрезы по металлу для получения поверхности с требуемым показателем шероховатости. Этого не всегда можно достигнуть при использовании обычного сверла.
  3. Устанавливать фрезерную металлическую оснастку можно на самом различном оборудовании. Примером можно назвать сверла и фрезерные станки.
  4. Подобный вариант исполнения используется при многоинструментальной обработке.
  5. За один проход может удалять довольно большое количество материала. Этот момент существенно повышается скорость резания.
  6. Для получения из металла стружки требуется меньшее количество энергии.
  7. Повышенная производительность обеспечивается за счет применения быстрорежущей стали при изготовлении режущей кромки. Она обладает устойчивостью к воздействию тепла.
  8. Обеспечивается требуемая точность и скорость резания.
  9. При работе образуется минимальное количество шума. Это также можно назвать существенным достоинством подобного инструмента.

Высокая производительность также обеспечивается за счет расположения большого количества зубьев на рабочей поверхности.

Недостаток у корончатого типа оснастки фрезеровальных станков всего один – высокая стоимость. Сложности, возникающие при изготовлении, повышают стоимость и снижают ремонтопригодность. При этом провести заточку поверхности можно исключительно при применении специального оборудования.

Выбор корончатых фрез

К выбору рассматриваемого инструмента следует отнестись с большой ответственностью. Кольцевая фреза по металлу для дрели делится на две основные категории:

  1. Изготавливаемые из быстрорежущей стали. Подобный вариант исполнения встречается крайне часто, характеризуется высокими эксплуатационными характеристиками.
  2. Вариант исполнения с зубьями из твердого сплава. Применяемый ГОСТ кольцевых фрез определяет возможность использования специальных сплавов, которые могут выдерживать воздействие высокой температуры.

Встречаются в продаже варианты исполнения, которые позволяют применять электродрель, другие подходят исключительно для работы с фрезеровальным оборудованием.

Основными критериями выбора можно назвать нижеприведенные моменты:

  1. Наиболее важным критерием назовем то, отверстие какого диаметра можно получить при обработке.
  2. Недорогие варианты исполнения из быстрорежущей стали характеризуются повышенной упругостью, могут применяться для высверливания отверстий диаметром до 30 мм. При этом заготовка должна быть представлена мягким материалом. Конструктивные особенности определяют то, что зубья меньше подвержены поломке.
  3. Для получения отверстий диаметром более 35 мм применяется вариант исполнения, режущие кромки которой изготавливаются при использовании напаек из твердого сплава. Он характеризуется большим рабочим ресурсом.
  4. Важным критерием выбора назовем тип обрабатываемого материала. Все сплавы характеризуются определенным показателем твердости. Слишком твердая поверхность при обработке приводит к нагреву рабочей части инструмента.

Встречаются в продаже и фрезы корончатые магнитные. Они предназначены для магнитных сверлильных станков, конструкция характеризуется высокой прочностью и надежностью.

Применение корончатых изделий позволяет упростить поставленные задачи по получению отверстий большого диаметра. Механическая обработка в подобном случае проводится за один проход. Как правило, при использовании обычных сверл приходится комбинировать инструмента с различным диаметром. Область применения изделия существенно расширена за счет создания стандартного хвостовика, который подходит для дрели и фрезеровального станка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Корончатые Сверла, Кольцевые Фрезы | ООО «СПТЕХ»

Отображаются все 11 результатов

Отображаются все 11 результатов

Рассверлить металлическую плоскость насквозь – задача для корончатого бурава. СПТЕХ предлагает купить корончатые сверла по металлу по выгодной цене с удобным сервисом оформления товара на сайте. Насадка для сверлильного аппарата представляет собой полую обечайку со специальной геометрией на периферийной поверхности. За счет такой конструкции вкупе с техническими характеристиками инструмент получает большое преимущество среди прочих сверл, представленных на рынке металлообработки.

Преимущества корончатых кольцевых фрез

Инструмент для сквозного вытачивания отверстий появился несколько десятилетий назад и успешно занял лидирующую позицию на рынке металлообработки.

Универсальный бур целесообразно купить ввиду следующих технических преимуществ:

  1. Быстрое удаление материала за счет режущих кромок обечайки.

  2. Меньшее образование излишек материала из полученного отверстия.

  3. Аккуратность в производственном процессе.

  4. Отсутствие подготовительных этапов. Сверление под ключ.

  5. Центральное охлаждение смазочной жидкостью за счет полого строения.

  6. Легкий вес и возможность применять фрезы по металлу для магнитного станка.

  7. Многократная заточка для быстрорежущих моделей.

  8. Разнообразие вариантов и производственных возможностей за счет состава стали.

Купить кольцевые сверла по металлу: разнообразие торговых марок от СПТЕХ

Интернет магазин располагает широким выбором коронок. На сайте s-p-teh представлены сверла корончатые (кольцевые фрезы) от следующих производителей: Т-34 и Karnasch. Это швейцарская и немецкая торговая марка, продукция которых отличается безукоризненным соблюдением стандартов качества.

Учитывая производственное назначение, можно купить корончатую фрезу:

Каждый производитель старается уникализировать и модифицировать производимый продукт. На сайте можно выбрать и приобрести кольцевое корончатое сверло по металлу с покрытием по усовершенствованной технологии, различным вариантом диаметра и длины.

Особенности применения корончатых фрез для магнитного станка

Сверло в форме обечайки – это полый инструмент. Отсюда он такой легкий. Часто товар в данной категории именуется, как магнитная фреза для металла. Это значит инструмент подходит для сверлильных станков на подошве с магнитом.

Фреза на магнитную дрель – это идеальное и рекомендуемое сочетание режущего инструмента и оборудования. Несмотря на то, что в производстве все еще встречаются случаи применения коронки вместе со сверлильным станком, полый бурав все же не предназначен для этих целей.

Станок для сверления работает с большим количеством оборотов. Этот фактор может привести к поломке, трещине или застреванию инструмента в высверливаемой плоскости.

Фреза для магнитной дрели оптимизирует процесс изготовления отверстий. Это удается за счет идеального соотношения частоты вращения и центрального поступления охлаждающего вещества.

Купить магнитные фрезы для металла по доступной цене в СПТЕХ

Приобрести универсальную коронку для сквозного сверления металла и прочих материалов можно через форму заказа на сайте. Корончатые сверла по металлу, цену на которые можно уточнить у менеджеров по телефону, вне конкуренции на рынке металлообработки. Интернет магазин реализует модели от производителей, пользующихся наибольшим спросом. Но в отличии от сторонних продавцов цена на кольцевые сверла по металлу в компании «СПТЕХ» ниже и доступнее.

Электронная покупка оборудования и насадок для металлической обработки – это быстрый и комфортный способ получить максимум информации о товаре за минимальное время. Менеджеры компании «СПТЕХ» бесплатно предоставят полную информацию о технических характеристиках и цене корончатой фрезы. Для удобства связи можно заказать обратный звонок.

Кольцевые сверла – это незаменимый инструмент для мобильной и комфортной металлообработки.

s-p-teh.ru

Фреза корончатая по металлу

Корончатые инструменты еще называются кольцевыми, их используют для образования углублений размером до 150 мм и глубиной до 110 мм. Фреза корончатая по металлу гарантирует хороший эффект, благодаря своей особенной конструкции. Основное достоинство инструмента – они снимают материал не по всему отверстию, а только по его окружности. С помощью этого инструмент и материал тесно контактируют, что обеспечивает маленькое трение между ними.

Использовать фрезу лучше, когда диаметр его больше. Устройство гарантирует длительный срок эксплуатации, если использовать напайки из твердого сплава или же соответствующее покрытие. Использование такой фрезы позволяет образовать более 600 углублений. Фреза кольцевая уникальна тем, что наточку разрешается осуществлять до 8 раз, с помощью сверла такое сделать невозможно.

Главные достоинства фрезы корончатой по металлу

Минимум усилий и качественная резка металла – вот что гарантирует фреза. Основной минус – это ручное удаление керна и невозможность образовывать углубления, из-за которых автоматически нельзя отделывать материал. Есть корончатые инструменты, которые производят по соответствующей геометрии, они гарантируют высокий результативность и гарантируют длительный сроки использования.

Главные достоинства:

  • нагрузка на металл маленькая, а металлообработка более качественная;
  • фреза корончатая по металлу универсальная, хорошо наточены углы заточки, это дает возможность использовать их в различных типах стали;
  • стружка быстро устраняется из металла, не образуется дополнительное нагревание.

Где используются инструменты?

Фреза корончатая по материалу делится на несколько видов. Каждый из них используется в разных сферах:

  • фреза по металлу, сталь, вида HHS. Данную фрезу применяют для образования тавровых балок, стальных пластин, всевозможных металлов;
  • стальная фреза корончатая по металлу. Она состоит из кобальтового сплава, который термостойкий. Используется для отделки всевозможных видов сплавов, и не теплоустойчивой стали;
  • фреза корончатая по металлу, которая покрыта веществом из комбинации титана-алюминия-нитрида. Обладает более твердой плоскостью, а также повышен уровень термостойкости. Такой инструмент применяют для отделки металла разных типов, литой стали и вязкой латуни;
  • твердосплавная фреза, которая режет кромку из твердых сплавов. Им отделывают рельсы, сталь, сложную легированную сталь.

Основным отличием фрезы корончатой по металлу то, что она вынимает металл не по  поверхности обрабатываемого материала, а по краям. Режущую часть представляют зубья от 4 до 16. Благодаря этому, сокращается расстояние контакта устройства с материалом, соответственно, трение снижается. Это разрешает образовывать крупные углубления при малейших расходах энергии.

Например, во время сверления углублений размером в 25-30 мм и углублением до 50 мм, фреза корончатая по металлу расходует на 40 – 45% меньше электричества, чем при применении сверла. Помимо этого, намного уменьшается длительность работы. Хотя кольцевые инструменты имеют большую стоимость, чем обычные сверла. Чем крупнее размер сверления, тем результативнее их использование.

Неоспоримым преимуществом фрезы корончатой по металлу является то, что не надо применять мощный привод. Даже при малейшем старании, оно может порезать даже самый толстый материал. Так как нет мертвой точки на оси сверления, значит, не надо предварительно засверливать.

Качественную фрезу корончатой по металлу можно купить в нашем интернет-сайте ТД “ЧТС”. Приемлемые цены радуют абсолютно всех клиентов.

tdchts.ru

Корончатые сверла (кольцевые фрезы) - Karnasch Professional Tools GmbH в России

Аксессуары

Держатель инструмента

Зенкеры

Адаптеры для спиральных сверл

Адаптер для метчика

Сверлильные патроны

Емкость с СОЖ под давлением

Магнитная палочка для удаления стружки

Держатель инструмента для сверл с хвостовиком Конус Морзе 3

Держатель инструмента с каналами для СОЖ для сверл с хвостовиком Конус Морзе 3

Одним из наиболее важных этапов в обработке металлических изделий является, несомненно, сверление. В данном процессе свою эффективность доказали корончатые сверла, которые изготавливаются из твердых сплавов металлов и благодаря этому имеют зубья повышенной твердости и прочности, стойкие к износу и стиранию, а также обладающие повышенной термостойкостью.

Принцип работы корончатых сверл очень прост. В начале сверления корончатым сверлом высверливается лишь контур поверхности, а не весь диаметр, как в случае со спиральными сверлами. Благодаря такой особенности сверления, корончатые сверла способствуют значительной экономии времени в процессе работы, а соответственно и экономии денежных средств.

Предназначение и модификации корончатых сверл

Корончатые сверла (кольцевые фрезы) в процессе сверления позволяют увеличивать скорость выполнения работ. Данные сверла применяются для сверления отверстий диаметром от 1,2 до 15 сантиметров, и вглубь до 110 миллиметров. Особенность применения таких сверл заключается в быстроте и бесшумности работы, а также отсутствии необходимости центровать просверленное отверстие.

На сегодняшний день корончатые сверла, или как они еще называются кольцевые фрезы, изготавливают в следующих модификациях:

  • Первая группа имеет специальное покрытие, предотвращающее износ и идеально подходящее для обработки металлических элементов. Как правило, их изготавливают из быстрорежущей стали.
  • Ко второй группе относятся корончатые сверла повышенной прочности (такие сверла используют в основном для сверления рельс).
  • Третья группа корончатых сверл схожа со второй, но их строение усиливают напаянные боковые пластины, предающие сверлу дополнительную твердость и прочность.

Одной из особенностей корончатых сверл является то, что размер их хвостовика зависит от его диаметра. Эта особенность позволяет использовать данный вид инструмента, как на обычной дрели, так и на сложных профессиональных (токарных) станках.

Основные преимущества корончатых сверл (кольцевых фрез):

  • наличие большого количества режущих зубьев (как правило, от 4 до 16 зубцов) обеспечивает быстрое и эффективное сверление;
  • благодаря меньшему сопротивлению при процессе сверления, они способствуют экономии энергии;
  • нет необходимости в предварительной рассверловке и центрированию просверленных отверстий;
  • отсутствие неровностей в результате сверления;
  • благодаря своим свойствам и строению сверла не перегреваются и не проскальзывают.

Корончатые сверла обладают возможностью многократной заточки, что позволяет значительно сэкономить на приобретении сверл. Заточка корончатых сверл производится на специализированном оборудовании и может осуществляться около пяти раз.

Хотелось бы отметить и некоторые недостатки данной группы инструментов. Конечно, их в разы меньше преимуществ, но они все же имеются. Например, корончатые сверла (кольцевые фрезы) не применяются для сверления глухих отверстий. Также они не распространены в автомобилестроении. Однако, приобретение и использование корончатых сверл позволит вам достигнуть превосходных результатов, значительно сэкономив ваше время.

www.karnasch.ru

Преимущества корончатых сверл (фрез) по металлу

Корончатые сверла или как их называют по другому, корончатые фрезы по металлу, предназначены для просверливания сквозных отверстий в массивах металла от 12 до 200 мм, на глубину до 150 мм и более. Преимущества корончатых сверл заключается в простоте и доступности в их использовании, а так же в качестве получаемых отверстий, даже вне производств. Отверстия после корончатых фрез практически не требуется дополнительно обрабатывать.  Преимущества корончатых фрез заключается так же в принципе их работы – высверливается не полностью весь металл, а только контур отверстия, а сердцевина удаляется. Точность, высокая скорость и как следствие экономия финансовых средств делает данную технологию всё более популярной как в промышленном и гражданском строительстве,  так и на  предприятиях металлообрабатывающей отрасли.

Корончатые сверла подразделяются на 2 основных вида HSS (изготовленные из быстрорежущей стали) и TCT (изготовленные из стали с твердосплавными зубьями).  Каждый из видов корончатых фрез имеет свои особенности и преимущества.



Возможность заточки корончатых сверл HSS на специальном оборудовании значительно удешевляет данную технологию, ведь затачивать сверло HSS (из быстрорежущей стали) можно до 10 раз, и сверло после каждой заточки имеет примерно такой же ресурс.

Преимущества корончатых сверл TCT с твердосплавными впайками заключаются в их долговечности, возможности сверлить самые труднообрабатываемые металлы и сплавы. Например, по статистике сверла TCT имеют по сравнению с HSS ресурс более чем в 3 раза. А некоторые материалы «по зубам» только сверлам TCT.

Применение специальных удлинителей (адаптеров) делает данную технологию по истине уникальной.

kornor.ru
