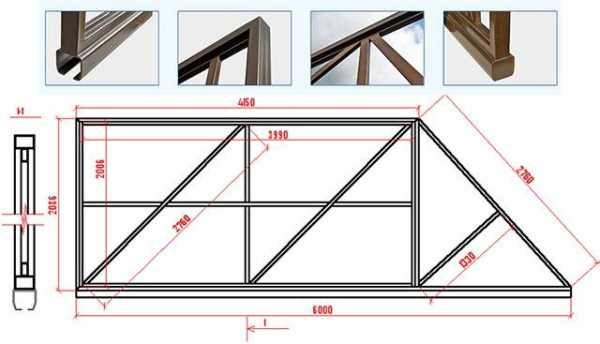

Рис. 8. Чертеж для изготовления консольных откатных ворот

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

• глубина – 1 м (на глубину промерзания грунта)
• ширина – 30-40 см
• длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

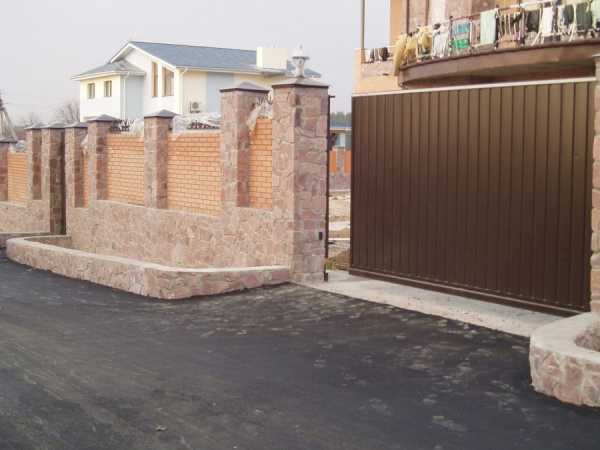

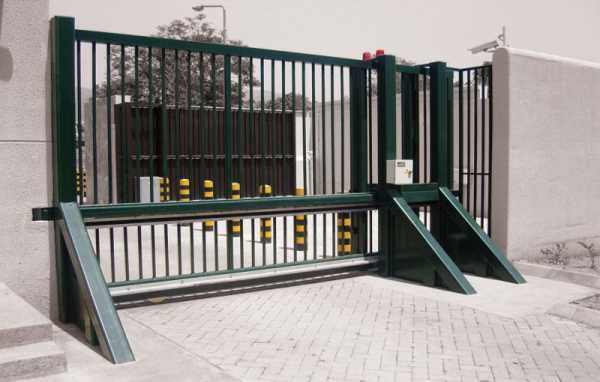

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

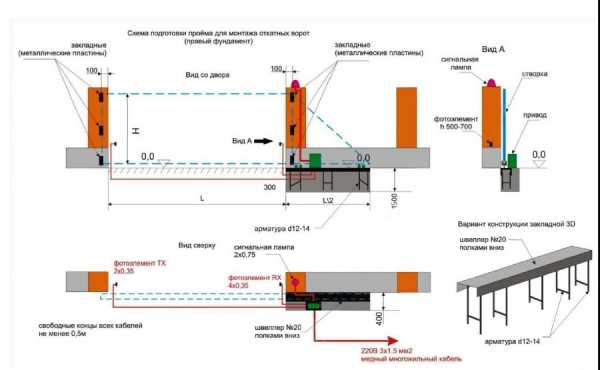

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Изготовление полотна ворот

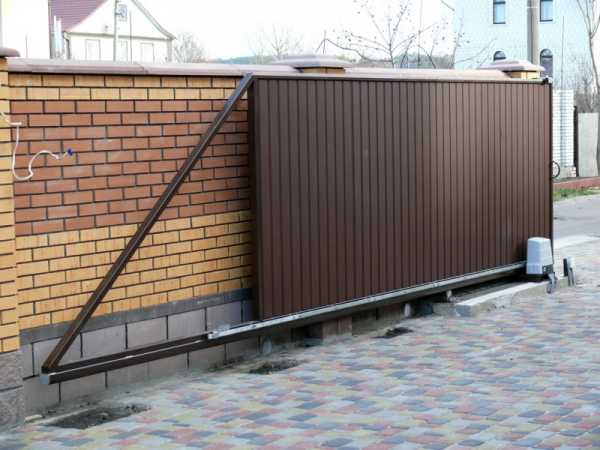

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

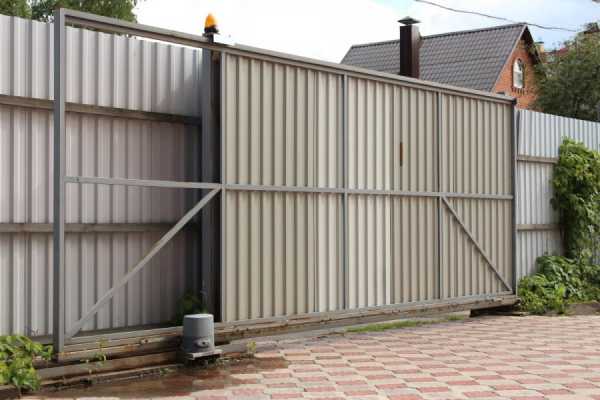

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

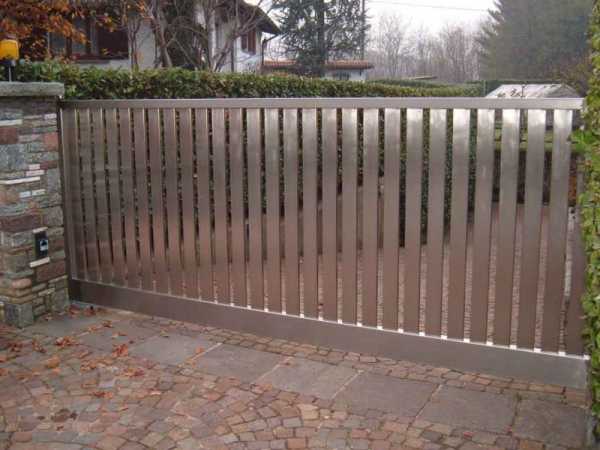

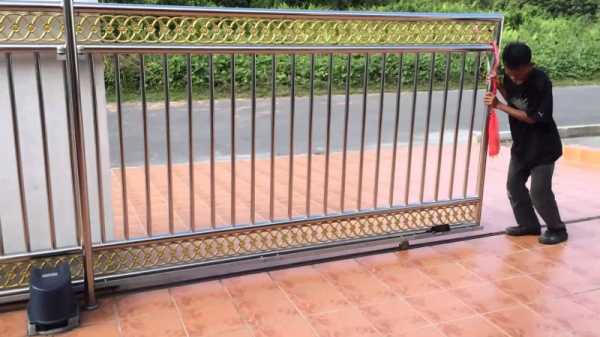

Откатные ворота из нержавеющей стали

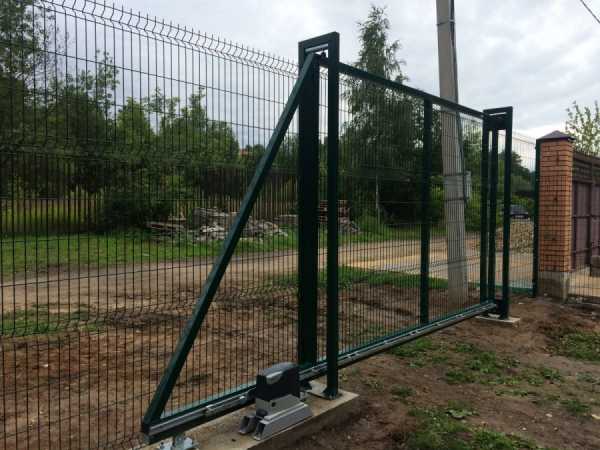

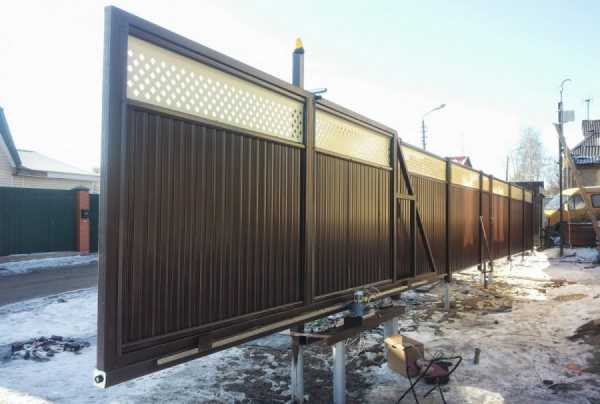

Монтаж механизма

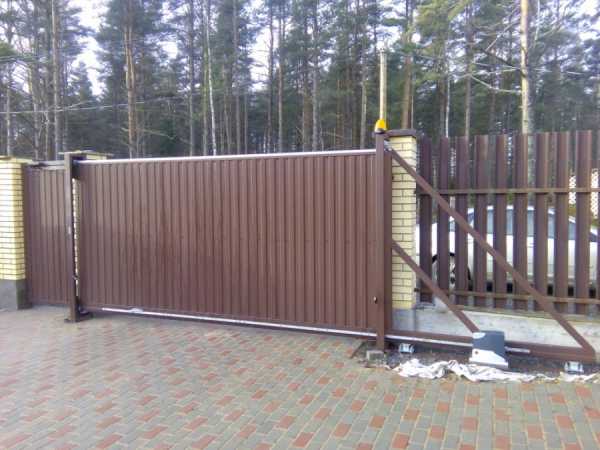

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

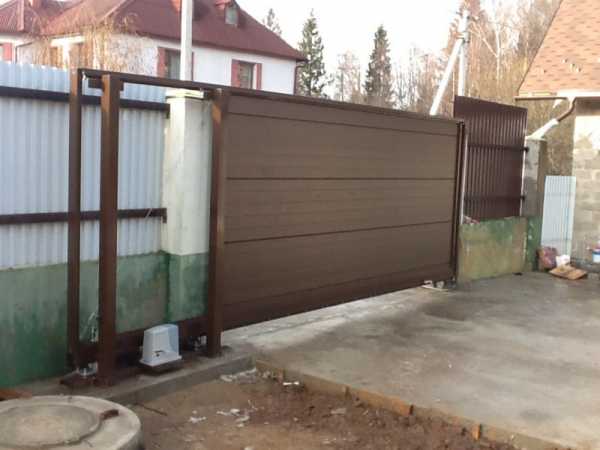

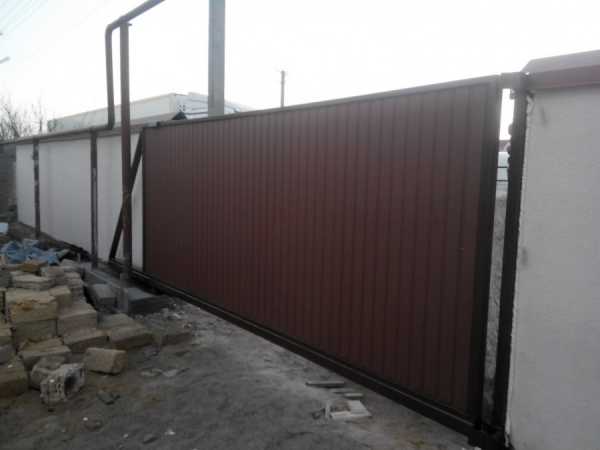

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

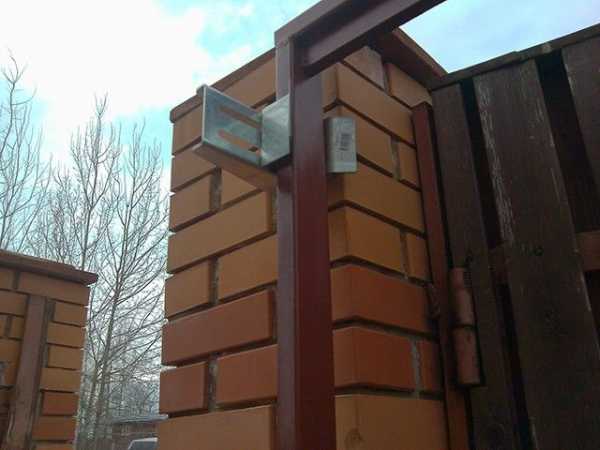

Рис. 11. Верхний улавливатель ворот

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.

Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:

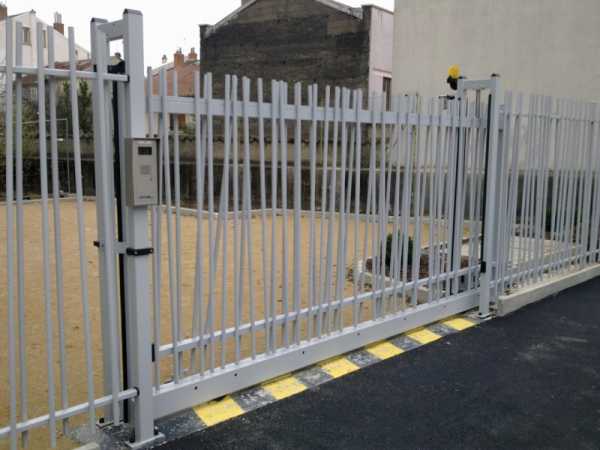

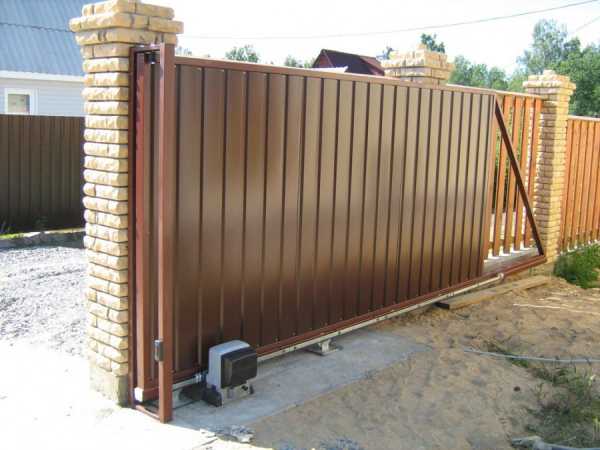

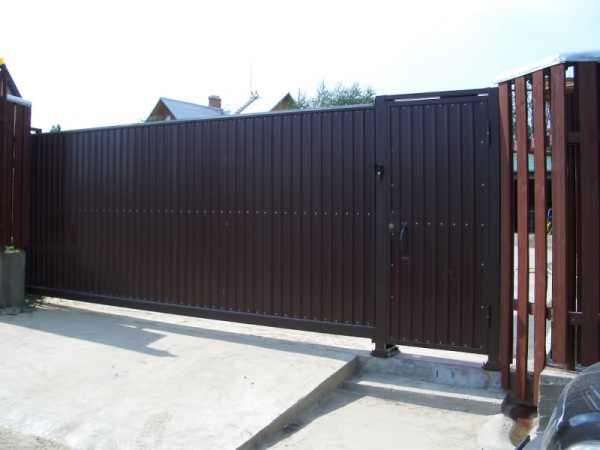

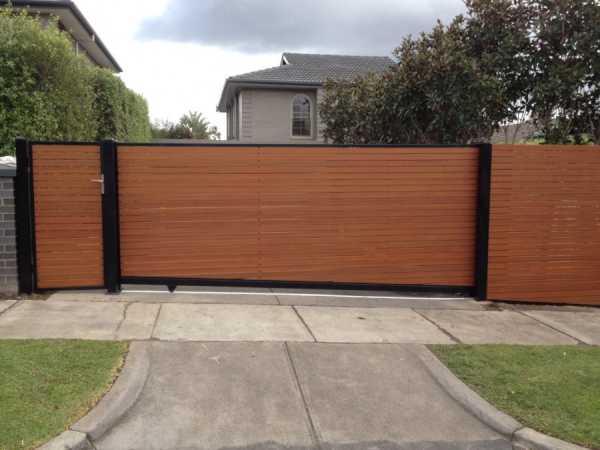

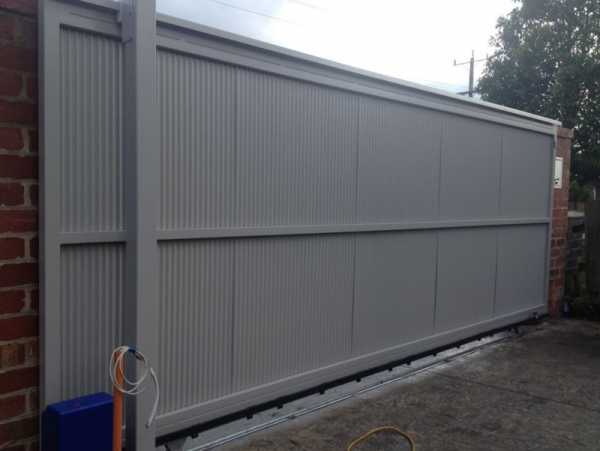

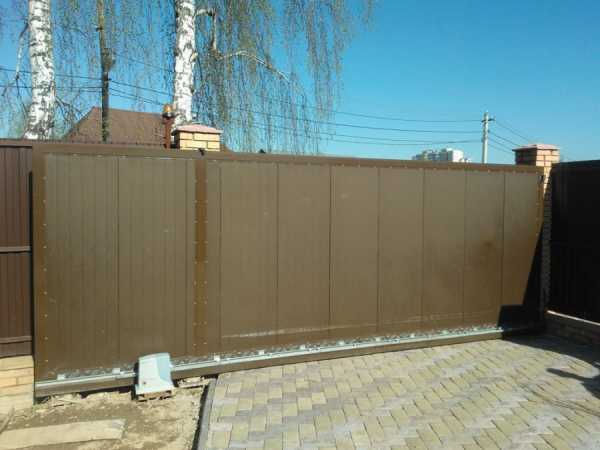

Ворота откатные своими руками — фото

happymodern.ru

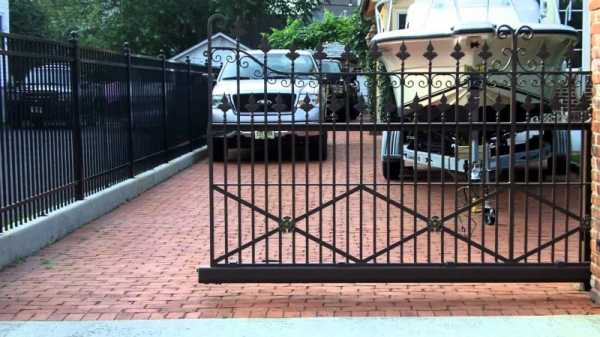

Кованые откатные ворота: фото, нюансы производства и установки

Первый фактор, который говорит об обеспеченности и благополучии хозяев частного участка с домом – это, конечно же, ворота.

Впечатление, которое они производят, имеет огромное значение, ведь весь дом или усадьбу зачастую трудно рассмотреть сразу.

Именно поэтому ворота являются своеобразной визитной карточкой хозяев. И потому их дизайну и качеству уделяется так много времени и придается такой вес.

Кованые узорчатые металлические ворота, являющиеся логическим продолжением добротного забора, всегда создают о владельцах мнение, как о процветающих и успешных людях. Особенно если это художественная индивидуальная ковка, а не серийное изделие, изготовленное методом штамповки на заводе.

Общие сведения

Кованые ворота становятся все более популярными, ведь они позволяют придать обычной заградительной конструкции индивидуальность и некий шик. А такие ворота, имеющие откатный (или сдвижной) механизм открывания дают возможность соединить в одном изделии красоту, надежность и удобство.

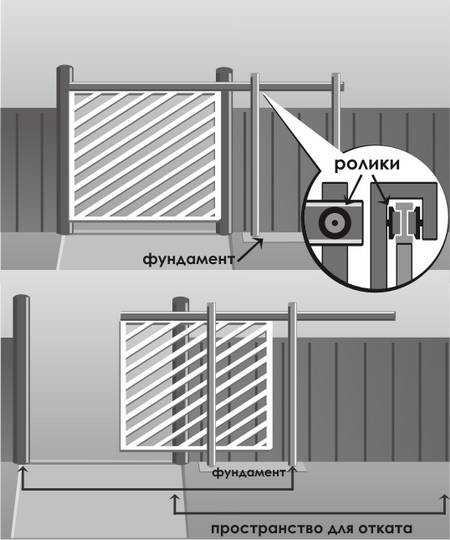

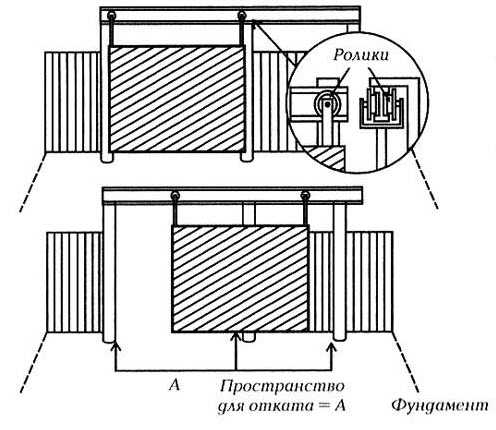

Конструкция

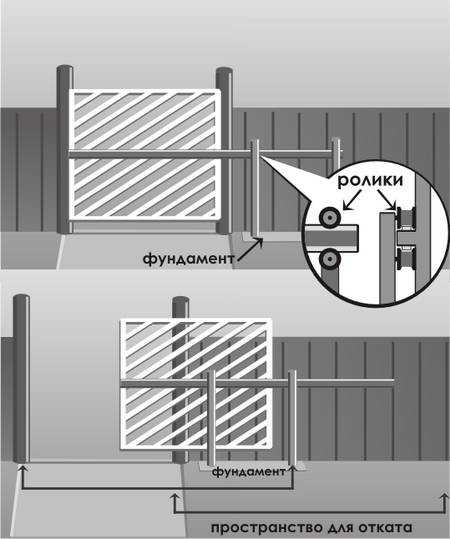

Такой тип применяется на участках, где перед въездом недостаточно места для открывания распашных створок. Именно поэтому откатные ворота рекомендуют устанавливать там, где необходима максимальная оптимизация пространства въезда и участка в общем.

Они дают возможность обеспечить наибольшую ширину проема, так как их конструкцией предусмотрена лишь одна створка.

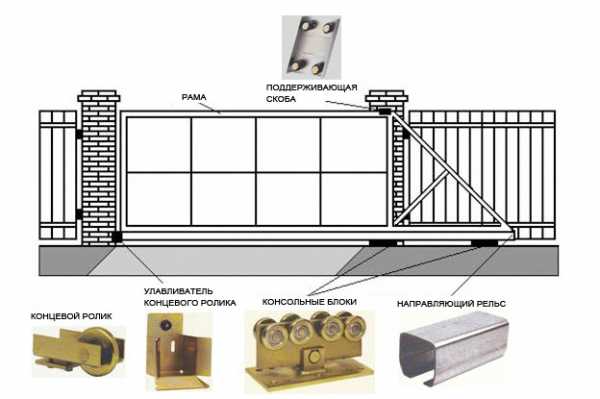

Состоит конструкция из нескольких элементов.

1. Опорная закладная. Как правило, ею выступает швеллер. Служит опорой для всего механизма.
2. Каркас. Собственно внешняя рама, которая необходима для сбора створки.
3. Внутренняя зашивка. Вот здесь и используется художественная ковка, ведь наполнение может быть совершенно различным, как по рисунку и дизайну, так и по материалу. При этом наполнение каркаса может состоять из одних только кованых элементов (или цельного кованого полотна) или иметь дополнительное сплошное заполнение из различных материалов, используемое, как защиту от чужих взглядов.
4. Комплектующие для рабочего механизма. Сюда входит целый комплект, состав которого остается неизменным для всех производителей:

• роликовые каретки, обеспечивающие движение створки;
• нижние и верхние уловители, служащие для остановки ворот;
• верхний ролик для направленного движения;
• накатной ролик;
• заглушки, защищающие механизм.

5. Также в комплект фурнитуры может входить зубчатая рейка, однако это необходимо лишь в том случае, когда необходима автоматизация работы всей конструкции.
6. Автоматика. Этот пункт вовсе не является обязательным. Однако сделать ворота еще более функциональными поможет автоматизация, то есть установка дополнительных элементов и электропривода.

Художественная ковка

Кроме основных элементов конструкции, наиболее значимым для внешней эстетики является собственно наполнение створки. Именно здесь и появляется наибольшее разнообразие вариантов оформления.

Прежде всего, разнообразны варианты зашивки. Дерево с ажурным полотном из оригинальных металлических элементов прекрасно подойдет для ограждения участков с бревенчатыми домами.

Зашивка металлом позволяет придать конструкции большую монументальность, сделать ее более надежной. Такие ворота вписываются в любой ландшафтный дизайн и прекрасно смотрятся с каменными ограждениями.

В последнее время становится популярной зашивка полупрозрачными листами поликарбоната. Кроме того, что такое дополнение художественной ковки придает всей конструкции некоторую легкость и даже воздушность, поликарбонат выполняет полезную функцию защиты от шума, практически не скрывая при этом внутреннего двора и давая хозяевам прекрасный обзор.

Сами кованые элементы могут иметь огромное разнообразие мотивов и вариаций – этнические мотивы, природные узоры, очертания животных и птиц, строгие четкие геометрические узоры и так далее.

Преимущества и недостатки

Как и любые заградительные конструкции, кованые сдвижные ворота имеют свои преимущества и недостатки, обусловленные свойствами механизмов, процессом изготовления, индивидуальными особенностями этих изделий и многими другими факторами.

Недостатки

Прежде всего, стоит рассказать о недостатках кованых откатных ворот. Дело в том, что такой недостаток всего один и касается он именно самой конструкции, а не кованых элементов.

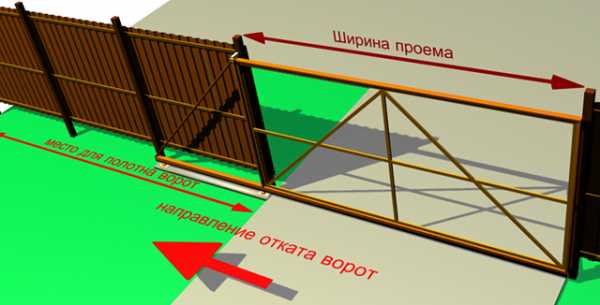

Механизм работы подобных изделий предполагает, что полная ширина створки должна быть в полтора раза больше полезной ширины проема. То есть, должно обязательно быть место для отката и части ворот, называемой противовесом.

Например, ширина проема равна 4 метрам. Тогда вся длина створки будет целых 6 метров. При этом свободного расстояния, куда эта конструкция будет сдвигаться, должно быть столько же.

Именно это и делает откатные ворота не вполне универсальными, так как подходят они не для всех участков, а только тех, где достаточно места сбоку для открывающейся створки.

Преимущества

Преимуществ гораздо больше. Касаться они будут как собственно основы – самой конструкции и механизма ворот, так и их внешнего вида, то есть оформления.

• Изготовление проводится для проемов практически любого размера, главное, чтобы хватало места для отката.
• Удобство установки – есть возможность монтажа, как до постройки основного ограждения – забора, так и после этого – то есть установка проводится в готовый проем между столбами.
• Изготовление производится по индивидуальным заказам или эскизам. Это дает возможность обратиться к художникам-дизайнерам для наибольшего соответствия узора всему дизайну, либо чтобы воплотить свои личные пожелания по эстетике ворот.
• Великолепные эстетические качества, говорящие о престижном положении владельца.
• Надежность и долговечность. Кованые изделия производят вручную из металла хорошего качества. Это дает дополнительную жесткость створке ворот и защищает не только от природных явлений, но также от вандализма.
• Новейшие варианты покрытий дают возможность не только изменить дизайн с помощью цвета, но также защищают сам металл от неблагоприятных погодных условий.
• Гармонично дополняют дизайн в любом стиле – от классики до современного модерна.
• Возможность установки автоматики делает такие ворота универсальными, функциональными и максимально удобными в эксплуатации.

Описание процедуры изготовления

Прежде всего, необходимо продумать дизайн и подготовить эскиз будущей конструкции. Вариантов эскиза может быть несколько. Первый – это только набросок, преследующий цель перенесения дизайнерской задумки в материальное выражение.

Следующий этап – тщательная пошаговая проработка эскиза с учетом размера и конфигурации створки. Все художественные элементы, из которых состоит полотно, должны быть выполнены на бумаге с соблюдением масштаба.

При этом необходимы два варианта масштабированного эскиза – общая план-схема расположения элементов друг относительно друга с соединительными элементами и отдельная схема каждой составляющей.

После этого приступают непосредственно к процессу изготовления, то есть, ковки отдельных элементов или секций. Следующим этапом будет сборка в цельное полотно согласно первоначальному эскизу. Для этого пользуются сваркой.

Чтобы соответствие было полным, первоначально сварка должна быть точечной, дабы оставить возможность исправления вероятных несоответствий.

Когда процесс завершен, необходимо зачистить все места сварки, удалить швы и наплывы. После этого поверхность можно готовить к окраске или лакировке и проводить завершающий этап.

Монтаж проводят лишь после завершения полностью процесса изготовления и окрашивания.

Описание процедуры монтажа

Общая схема монтажа довольно проста и проходит в несколько этапов. Так как ворота – это не только одна створка, этапы установки таковы.

1. Подготовка опорных столбов.
2. Заливка фундамента.
3. Проведение электропроводки в случае установки автоматики.
4. Изготовление самих ворот.
5. Установка.

Большинство этапов установки кованых ворот сдвижного типа имеют свои особенности.

• Идеальный вариант опор – камень или кирпич.
• Фундамент готовится для основания и заливается только с одной стороны (отката) для опорной балки.
• Важно, чтобы электропроводка была сделана как можно более качественно.
• Изготовление створки – наиболее ответственный момент. Покраска осуществляется до монтажа, однако, после полного завершения процесса – прикрепления кованых элементов или полотна к раме каркаса.
• Далее правильно и точно устанавливаются роликовые каретки. Они должны быть очень надежными, так как вес створки с коваными металлическими элементами выше, чем у других материалов.
• Затем проводится собственно установка створки и все завершающие этапы – концевой ролик, верхние и нижние уловители и так далее.

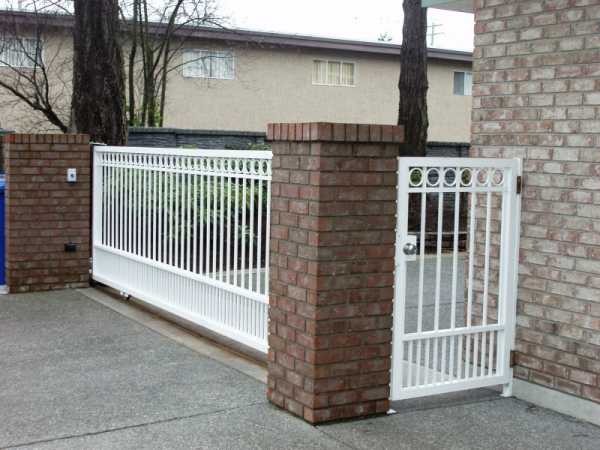

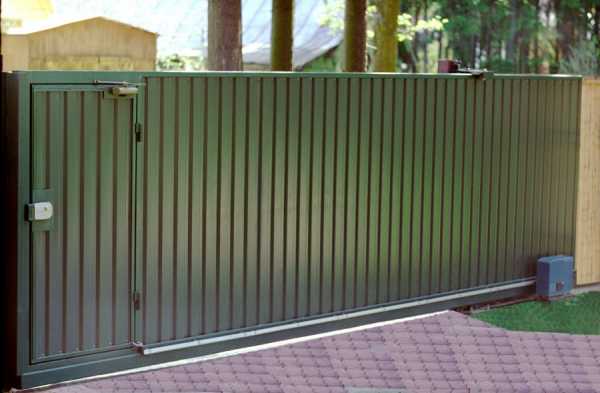

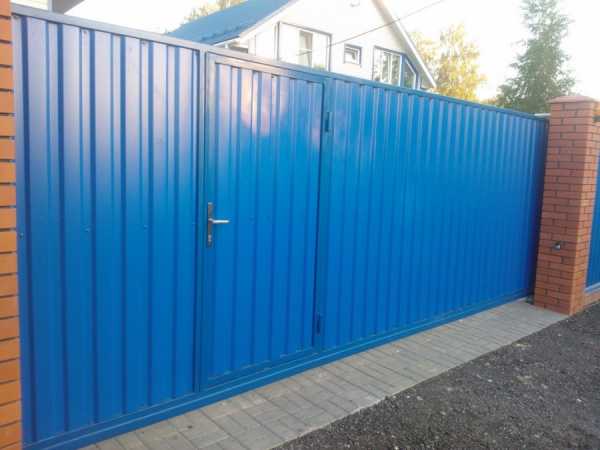

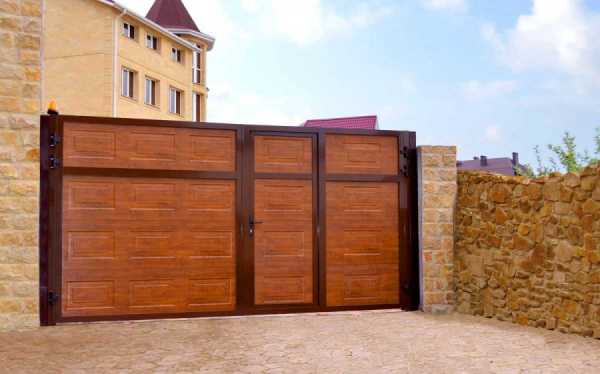

Особенности конструкций с калиткой

Чаще всего калитка изготавливается, как отдельная секция, и соответственно, таким же образом устанавливается. Для этого необходима дополнительная опора со стороны, противоположной направлению отката.

Важно, чтобы дизайн калитки полностью соответствовал основной створке. Имеется в виду, что здесь должны присутствовать основные художественные кованые элементы, которые расположены друг относительно друга так, как и в основной части.

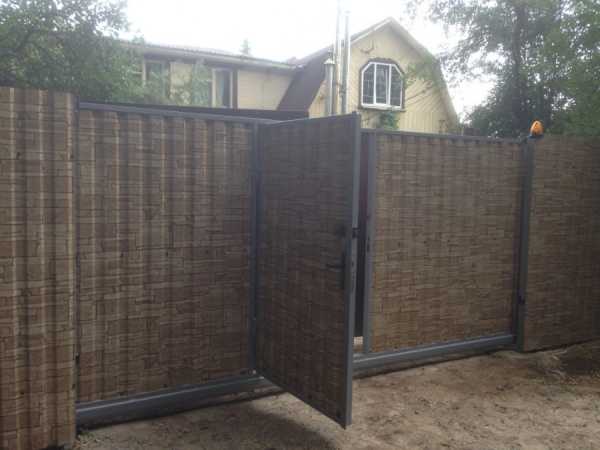

Однако бывают случаи, когда калитка должна быть встроена в полотно ворот. Для этого еще на этапе создания эскиза необходимо таким образом расположить художественные элементы, чтобы они создавали несколько симметричных секторов.

Тогда можно сделать более сложную раму, в которой предусматривается возможность дополнительного монтажа петель. При изготовлении все стационарные секции зашиваются сразу, а калитка, как дополнительная часть, зашивается и устанавливается в последнюю очередь.

Из чего складываются цены?

Особенность ценообразования кованых откатных ворот в том, что составляющими конечной стоимости является довольно большое количество элементов.

• Материал зашивки – листовой металл, дерево, профилированные листы, поликарбонат или полное отсутствие такого материала, когда ворота получаются «открытыми».
• Сложность декоративных элементов и их сочетаний. Здесь используется только ручное изготовление, а работа мастеров кузнечного дела довольно высоко оплачивается. Становится понятным, что недорого купить кованые откатные ворота – это практически нонсенс.
• Создание индивидуального эскиза – при обращении к дизайнеру или художнику.
• Размер створки влияет на количество материалов.
• Отдельно считается стоимость откатной фурнитуры и комплекта автоматики.
• Стоимость материалов для обработки и покрытия металла.

Кованые сдвижные ворота – это всегда эксклюзив, имеющий к тому же огромную функциональность и надежность.

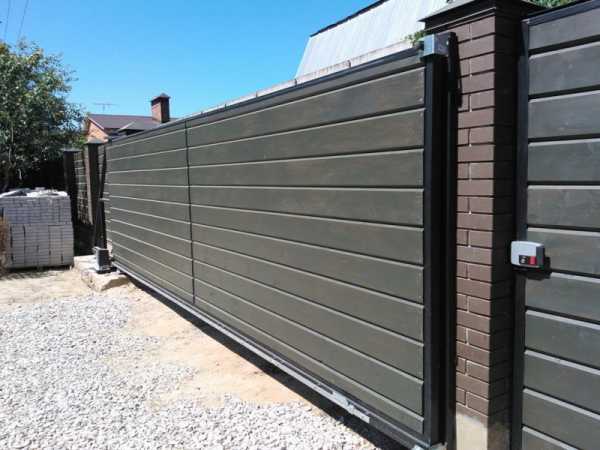

В следующем видео – пример работы конструкции, оснащенной системой автоматики:

tech-gate.ru

автоматические, простые варианты и с изобилием фигурных элементов, фото

На данной странице вы найдете сведения по теме “Откатные кованые ворота”, а также ссылки на другие страницы нашего сайта, которые связаны с данной темой. Читайте подробную информацию ниже, чтобы узнать больше, переходите, пожалуйста, по интересующим вас ссылкам, в конце страницы дан список страниц с этой меткой.

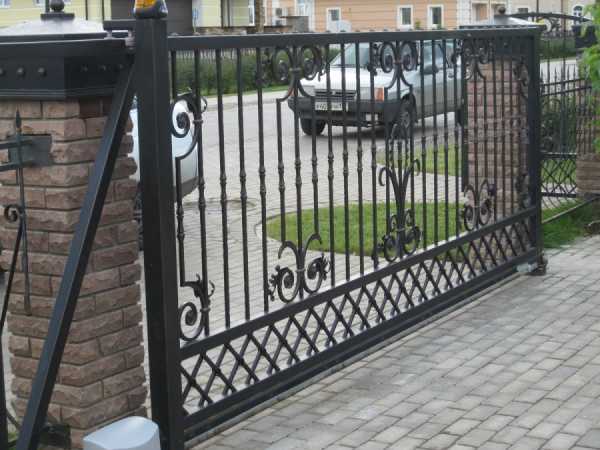

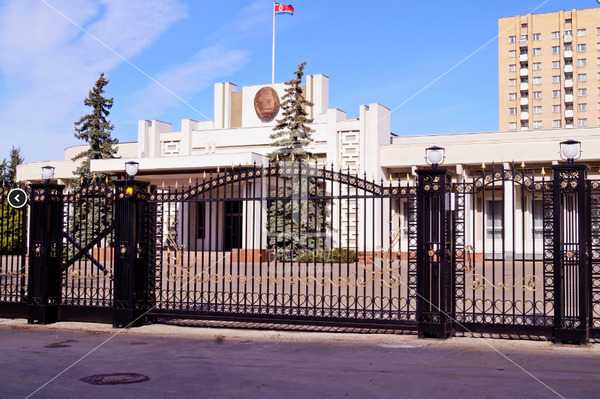

Кованые откатные прозрачные ворота. Фото Арт Металл

Кованые ворота являются визитной карточкой любого здания, представляют собой «лицо» хозяина дома или руководителя компании, изделия демонстрируют уникальный и художественный вкус владельца. Кроме этого, металлические конструкции служат надежной защитой частных и коммерческих территорий. Они обладают изяществом, красотой, долговечностью, прочностью и многообразием видов.

По типу открывания и закрывания ворот выделяют распашные и откатные конструкции. Двухстворчатые изделия обладают широким спектром достоинств, поэтому они пользуются большей популярностью и чаще дополняют различные пространства. Несмотря на это, сдвижные сооружения также требуют тщательного рассмотрения.

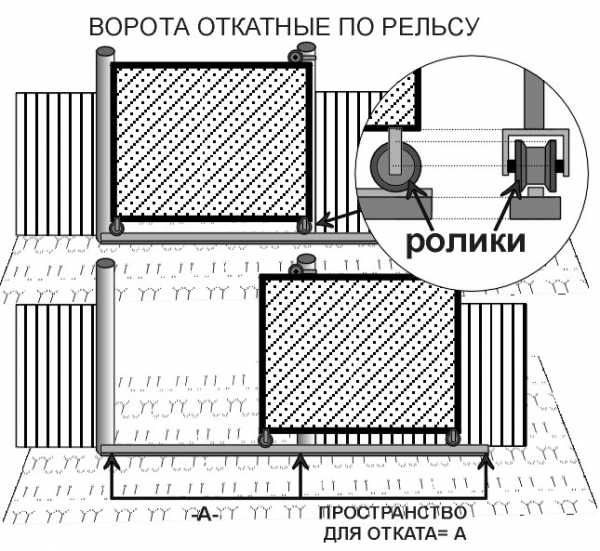

Откатные или сдвижные, как их ещё называют, ворота — это тип конструкции, которая приводится в действие при помощи сложной автоматической системы с полным набором откатной фурнитуры. Каков механизм действия таких ворот? Чем кованые конструкции лучше сварных и почему сдвижные ворота предпочтительнее, нежели распашные? Ответы на эти и другие актуальные для клиентов вопросы даны на этой странице.

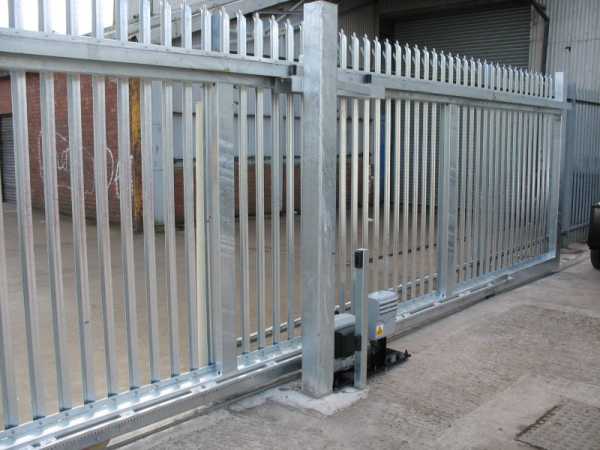

Принцип работы

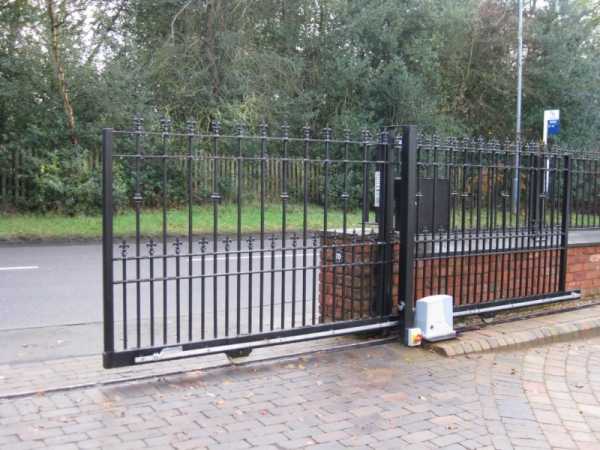

Сдвижные ворота состоят из рамы, стального полотна, направляющего профиля, двух несущих кареток, ограничителя (верхнего или нижнего) и электропривода. Принцип работы таких створок заключается в перемещении всей конструкции вдоль заборной секции по направляющим. Таким образом, данное изделие позволяет свести к минимуму объём используемого свободного пространства на участке. Следующий ролик наглядно покажет как это работает.

Ценовой фактор

Стоимость сдвижных ворот, по сравнению с распашными, на порядок выше. А если это кованые ворота откатные, то цена такого изделия увеличивается ещё на несколько пунктов. Это связано с несколькими моментами. Первый — технологическая сложность производства, а второй — установка дорогой автоматики.

Что касается особенностей производства, то все кованые элементы ворот производятся вручную на наковальне (если это не холодная ковка с использованием готовых элементов, что дешевле, но тоже затратно). При этом помимо шаблонных фигурных элементов, завитков и листиков, заказчик может захотеть видеть на своих воротах более изысканных формы.

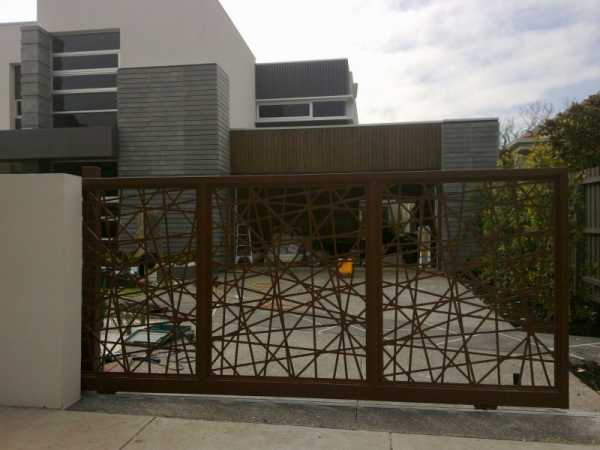

К примеру, кованые откатные ворота можно украсить какой-нибудь буквенной аббревиатурой хозяина или фамильным гербом имения. Все эти элементы иногда выполняются при помощи лазерной или плазменной резки, которая существенно удорожает стоимость готового изделия.

Достоинства

Кованые откатные ворота — это достаточно сложная в производстве конструкция, которая отличается также весьма приличным весом. При условии выбора надёжной фурнитуры, такие створки не деформируются со временем и не распадутся при эксплуатации даже через несколько десятков лет по истечению гарантийного срока.

Кроме того кованые ворота по своему оформлению всегда и при любых обстоятельствах выглядят стильно, изысканно и дорого.

Откатные или распашные? Что лучше? Преимущества сдвижных конструкций

• Откатные ворота более устойчивые к ветровым нагрузкам, нежели распашные.
• Они также ограничены минимальной рабочей зоной открытия-закрытия, а для распашных конструкций свободное пространство определяется длиной каждой из створок.
• Кроме того, откатные ворота надёжнее в плане безопасности.
• И, ввиду того, что у сдвижных конструкциях с автоматической системой открытия, комплектующих на порядок меньше, чем у распашных, это существенно упрощает их монтаж и последующие профилактические работы.

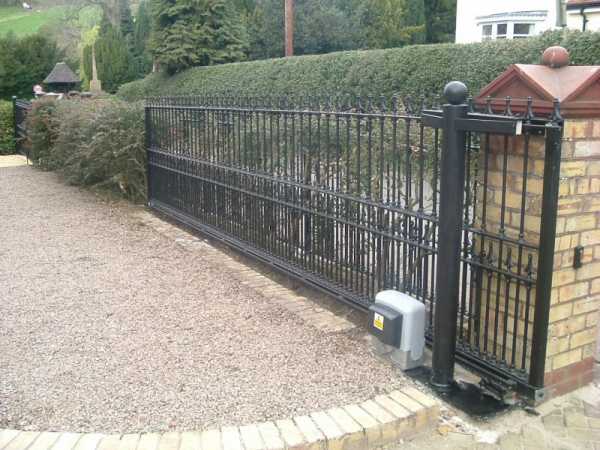

Виды красивых выдвижных конструкций из ковки

Именно многообразие видов кованых ворот привлекает наибольшее внимание покупателей и заказчиков. Клиенты имеют возможность выбрать подходящий для их участка вариант из множества, представленного далее.

Одностворчатые

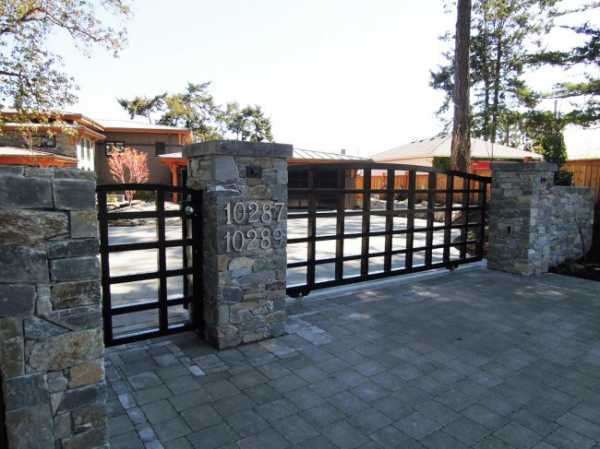

Практически всегда откатные ворота имеют одну створку. Данная характеристика отличает их от распашных конструкций. Подобное строение ворот позволяет расположить рядом калитку, входу-выходу в которую не будут мешать распахнутые ворота. Конструкция ворот с калиткой выполняется в едином стиле и становится центральным элементом ландшафтного дизайна.

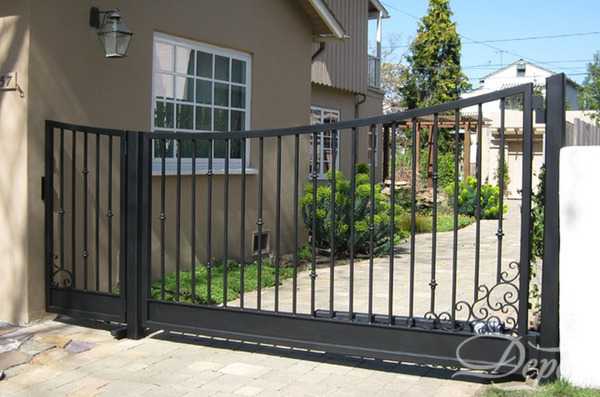

Кованые одностворчатые откатные ворота с лаконичным дизайном. Фото Дерой

Двухстворчатые, раздвижные

Автоматические кованые ворота с двумя створками можно отнести как к откатным, так и к распашным конструкциям, так как подобные конструкции обладают характерными чертами обоих типов. Такие ворота нередко именуют раздвижными, но это не совсем верно, так как механизм подразумевает открытие дверей вперед, а не в бок. Найти именно раздвижные конструкции достаточно проблематично, судя по всему такие проекты реализуются по индивидуальному заказу клиента.

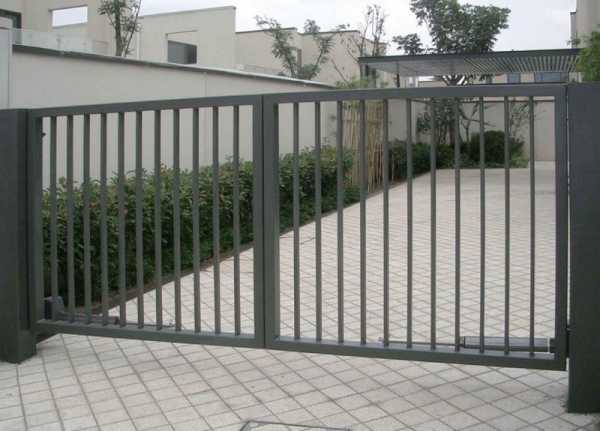

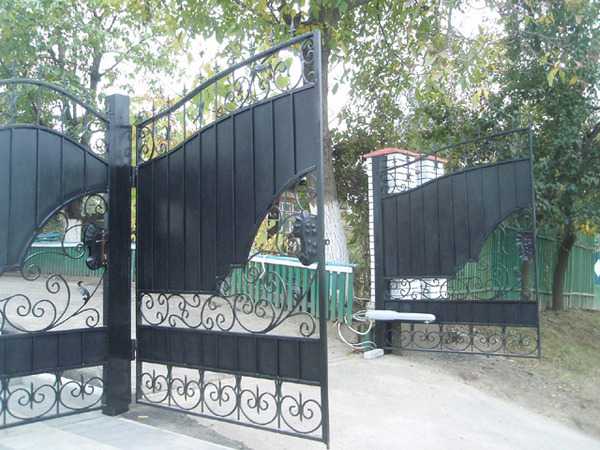

Кованые автоматические распашные ворота. Фото МеталлоСтиль

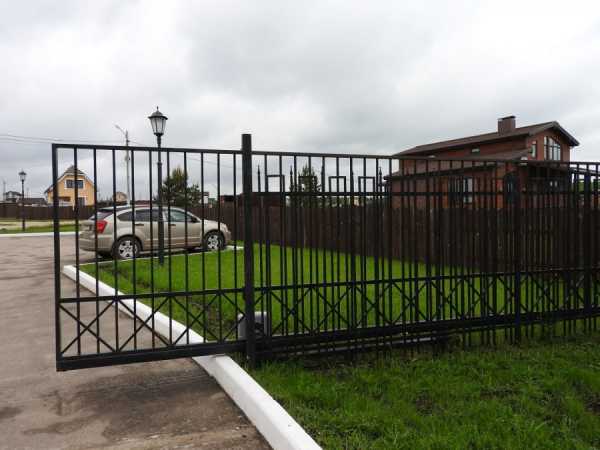

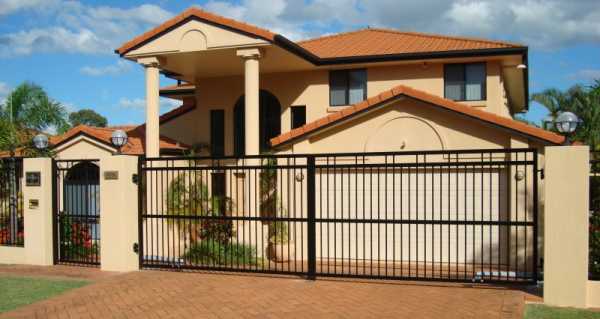

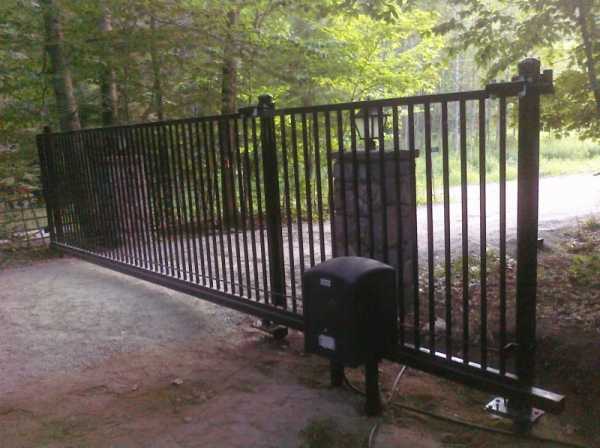

Открытые

Открытые откатные кованые ворота подходят для людей, желающих продемонстрировать не только прекрасное по стилю ограждение и входную зону на свой участок, но и великолепный сад или дизайн ландшафта. Прозрачные ворота являются образцовым решением для любого пространства, поэтому такие ворота именуют классическими.

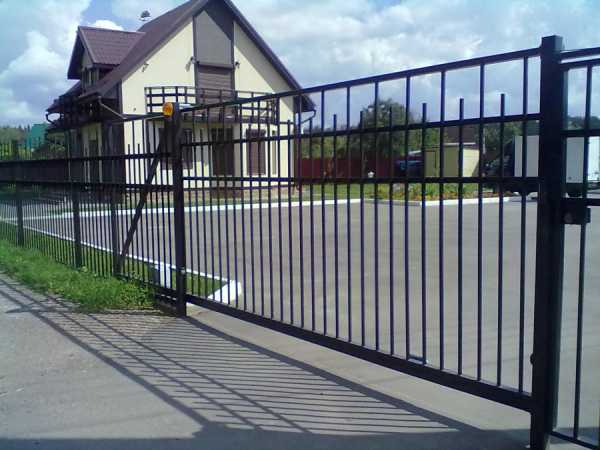

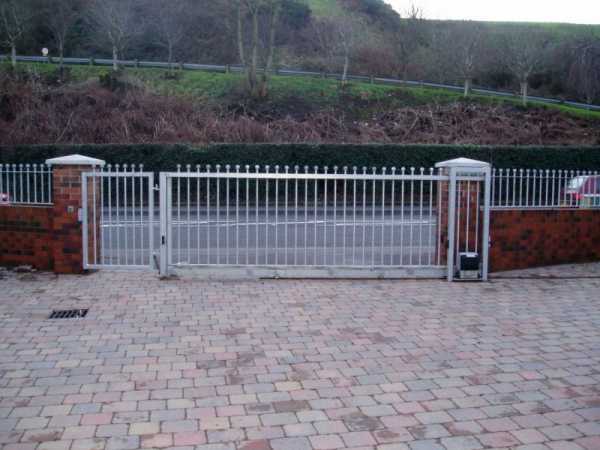

Кованые прозрачные откатные ворота с калиткой и забором. Фото Тимерград

Полупрозрачные, комбинированные

Полупрозрачные откатные кованые ворота являются промежуточным вариант между открытыми и глухими конструкциями. Часть полотна таких сооружений имеет прозрачную структуру, так как представляет собой кованый узор, выполненный из различных элементов, а другая часть закрыта («зашита») листами металла, поликарбоната, профнастила или древесины, с внешней стороны которых также располагаются декоративные детали, собранные в композицию.

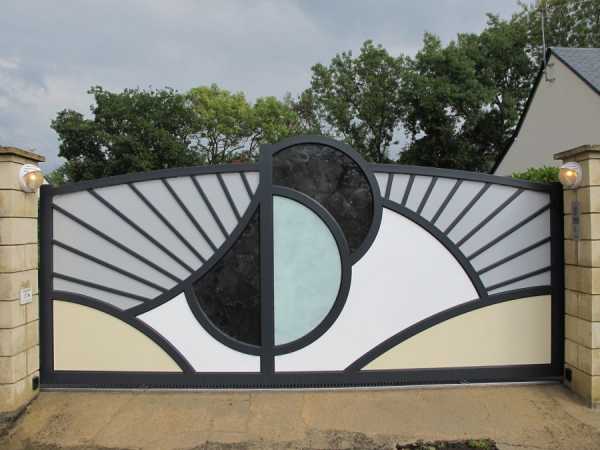

Кованые откатные полупрозрачные ворота. Фото Ковка-Опт

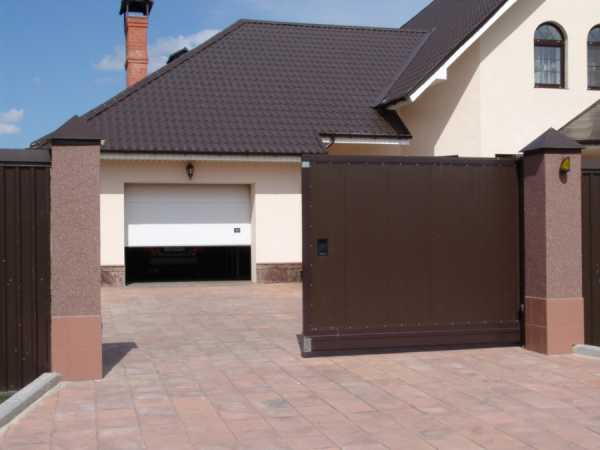

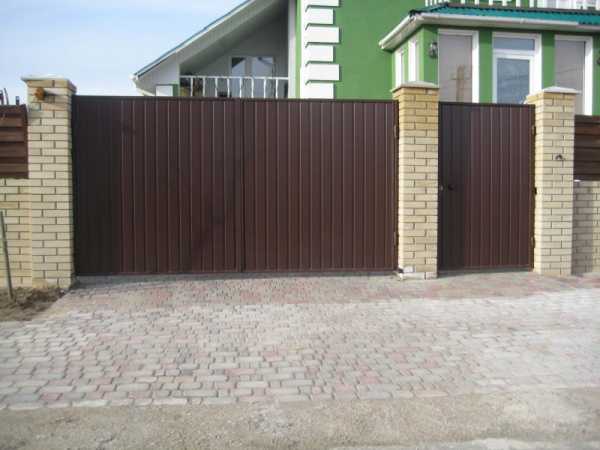

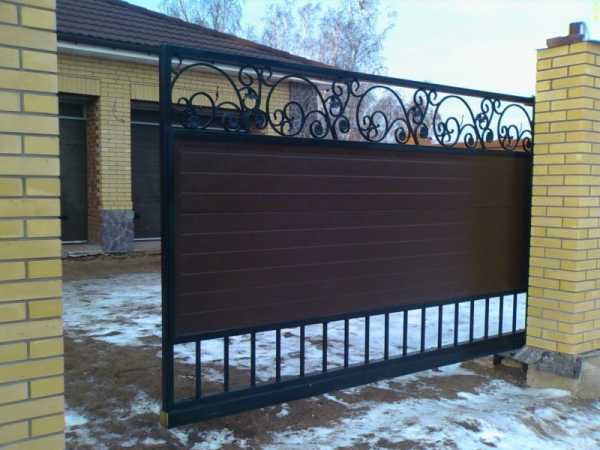

Закрытые, с профнастилом, с листовым металлом и другие варианты

Закрытые откатные кованые ворота являются прекрасным решением для людей, предпочитающих уединение и покой. Такие конструкции обеспечивают защиту от посторонних глаз, а также имеют визуально более надежное строение. Чтобы конструкция обладала глухим строением, полотно ворот полностью обшивают:

• сотовым или монолитным поликарбонатом;

Кованые откатные ворота с поликарбонатом и листовым металлом. Фото ТехИнКов

• листовым металлом;

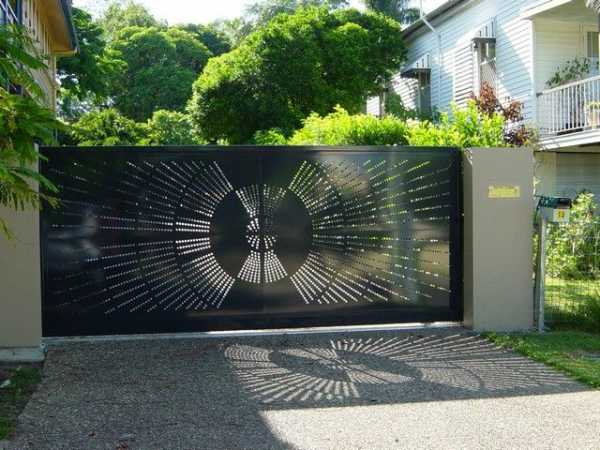

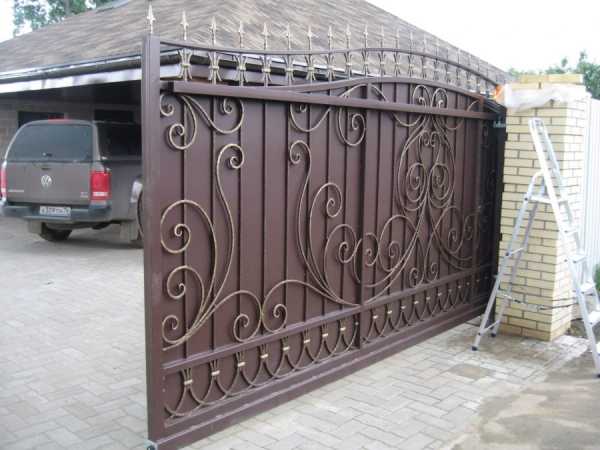

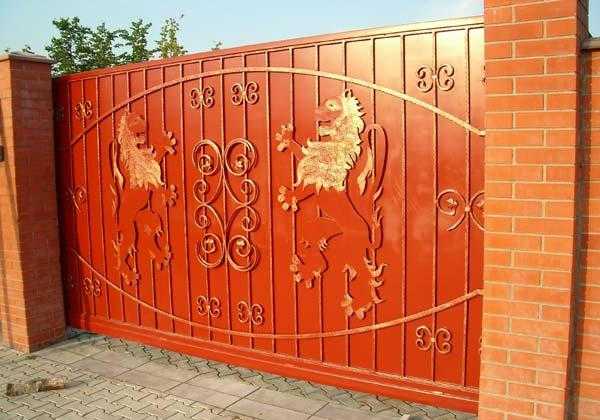

Кованые откатные ворота с листовым металлом. Фото Мастерская изящной ковки

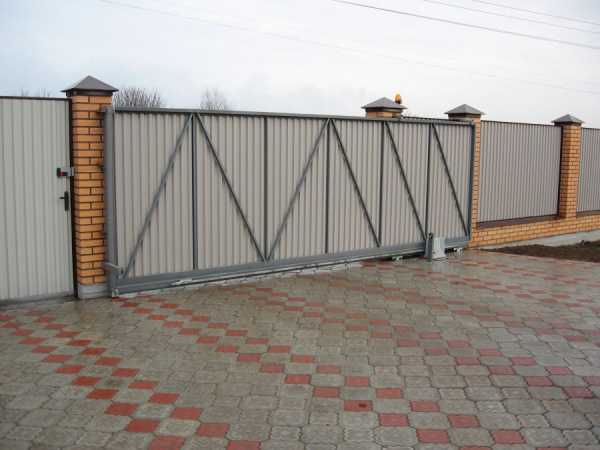

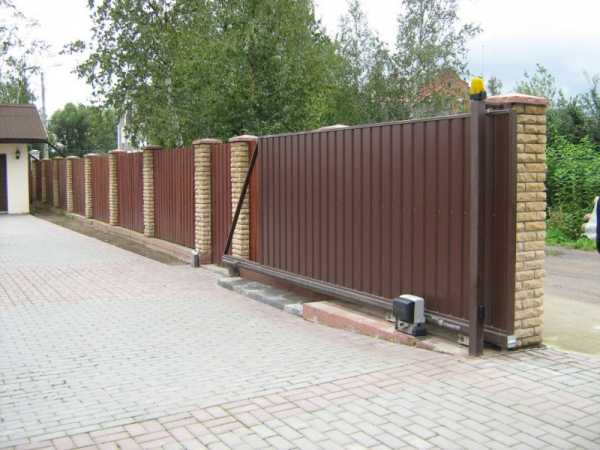

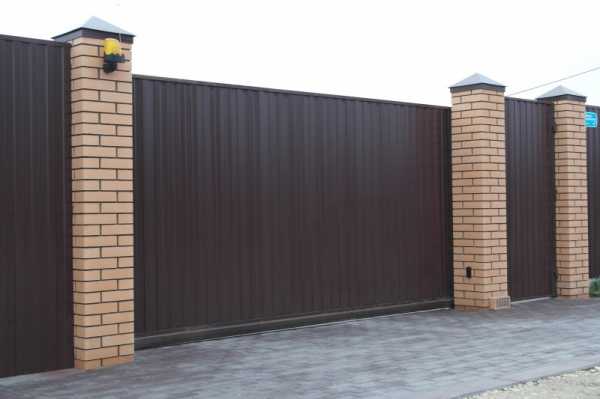

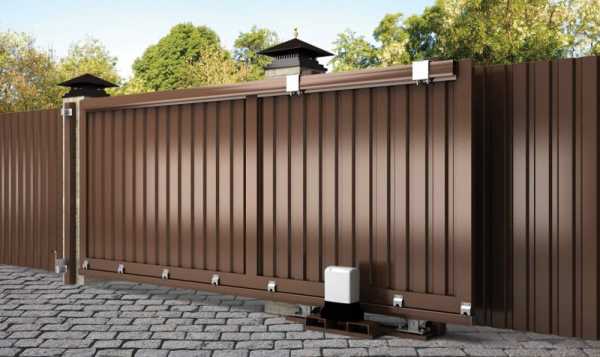

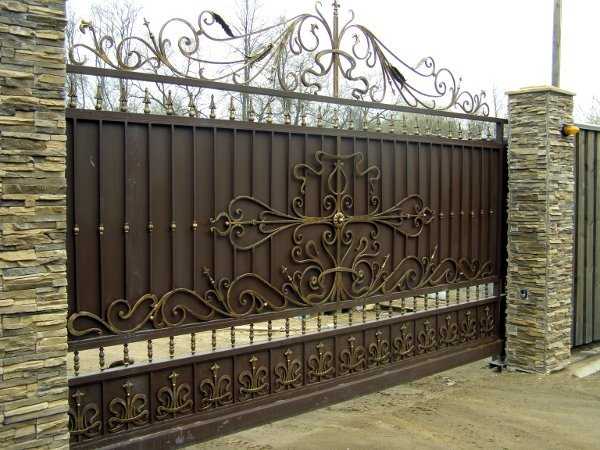

Кованые откатные ворота с профнастилом. Фото Гефест

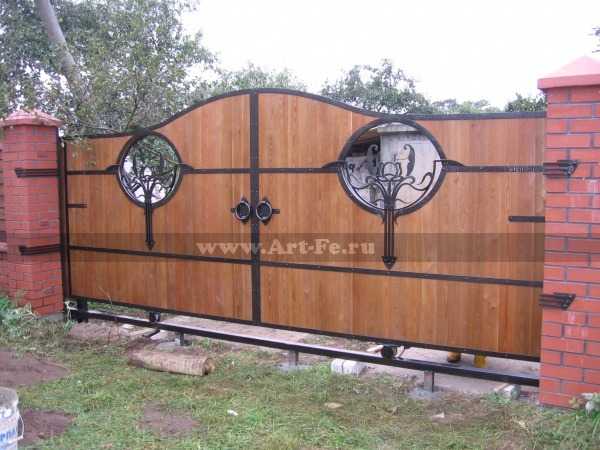

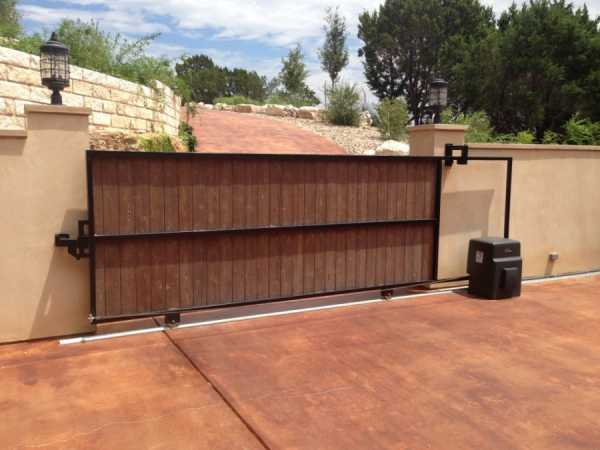

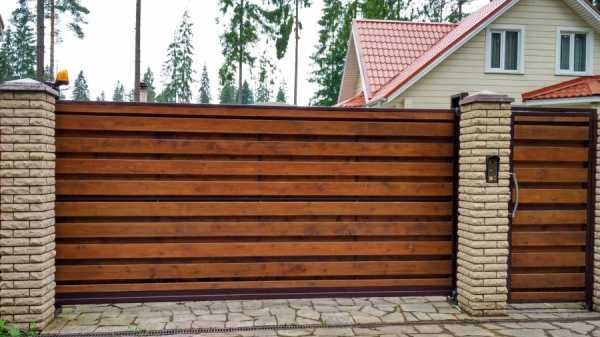

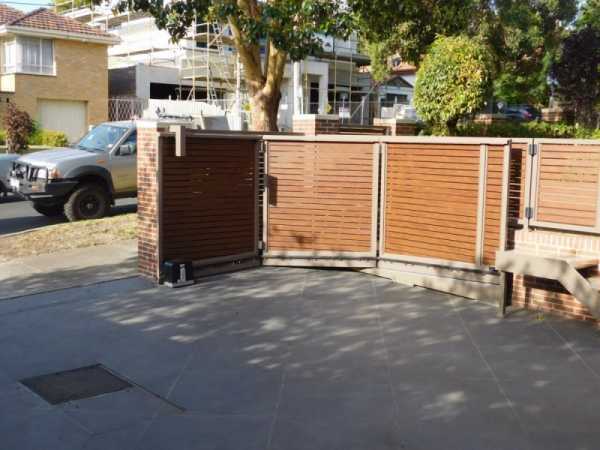

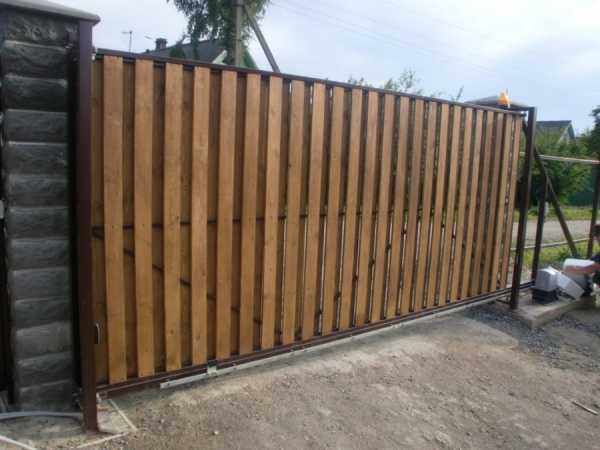

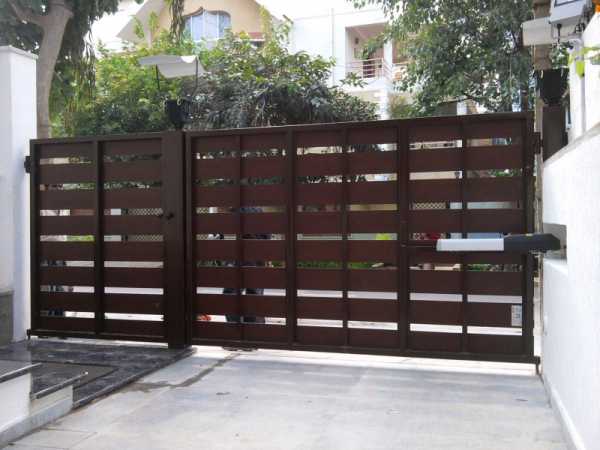

Кованые откатные ворота с древесиной. Фото Оганисян Эдуард (Art-Fe — художественная ковка)

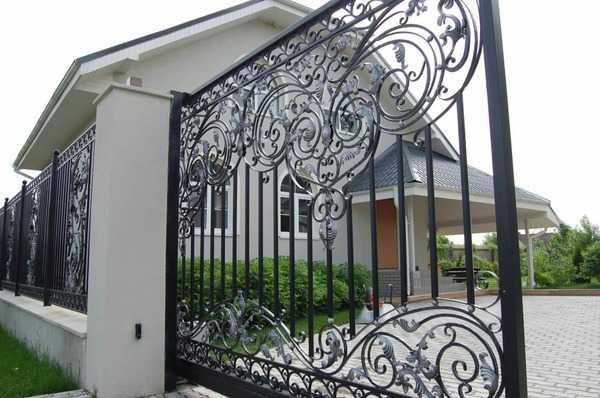

Элементы для фигурных узоров

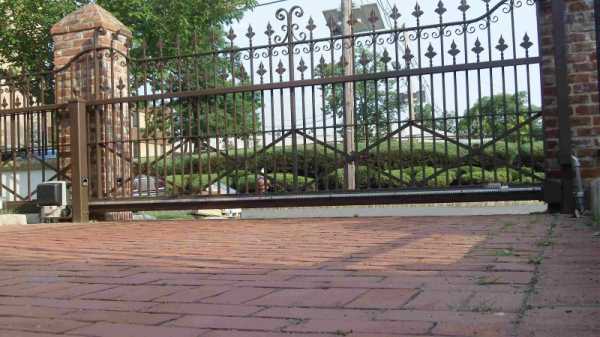

Кованые откатные ворота с элементами: пики, кольца, запятые. Фото КовАрт

Для декорирования ворот используются разнообразные по конфигурации кованые элементы, наиболее часто можно встретить следующие детали:

• пики располагаются на верхней части ворот, обеспечивают дополнительную защиту и вносят в дизайн нотку готики;
• бублики собираются в интересные композиции или располагаются понизу ворот;
• торсированные прутки выступают в качестве поперечных элементов полотна;
• кольца нередко служат для акцентировании внимания на орнаменте ворот;
• вензеля (инициалы владельца дома или хозяина компании), выполненные в прописном или строгом стиле, добавляют индивидуальности.

Также существую и другие элементы, выбирать которые следует исходя из дизайна окружающей обстановки и пожеланий клиента.

Холодная и горячая ковка, простые и уникальные проекты

Различные по технике способы обработки металла позволяют предлагать клиентам откатные ворота, обладающие отличительными чертами.

Конструкции, созданные руками опытного мастерам, т.е. по технологии горячей ковки, обладают художественной ценностью, неповторимым (единственном в своем роде) дизайном и высокой стоимостью. Кропотливый труд кузнеца и предварительный нагрев металлических заготовок требует траты значительного количества времени.

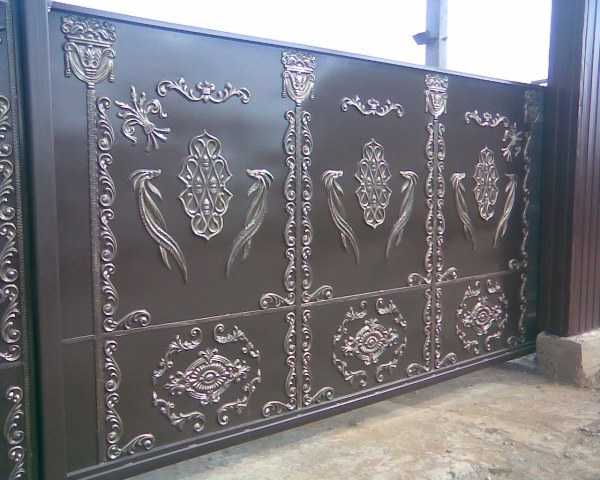

Откатные ворота со штампованными элементами. Фото ТРИ МАРИ

Откатные ворота холодной ковки не обладают уникальным дизайном, но продаются по достаточно приемлемым ценам. Для производства составных деталей для таких конструкций используется оборудование, позволяющее экономить время и силы специалистов. Металлические заготовки гнутся и штампуются на специальных станках.

Видео

Для наглядности приведем некоторые из фото нашей галереи, где показаны разные типы ворот и калиток.

Своими руками

Прежде чем приступить к работам исполнителю требуется произвести предварительную подготовку, а именно:

• создать и прорисовать рисунок (эскиз):
• определиться с технологией обработки металла, и соответственно, подготовить оборудование и инструмент;
• приобрести расходные материалы для изготовления, сборки, покраски и установки ворот.

В случае, если исполнитель не обладает соответствующими для выполнения работ знаниями, следует их получить. Операции ковки представляют собой набор технологических операций по обработке металла, изучение основ ковки позволит создавать несложные по дизайну и составляющим деталям изделия.

Продолжительное обучение кузнечному делу в учебном заведении, самостоятельно, на мастер-классах позволяет приобрести обширные навыки и производить надежные и эксклюзивные кованые ворота своими руками.

Где купить или заказать

Сотрудники компаний, которые представлены в разделе «Где заказать кованые ворота», предлагают широкий ассортимент откатных конструкций. Клиентам предоставляются различные по строению, форме, дизайну, комплектации изделия. Кроме этого, покупатели имеют возможность приобрести готовое изделие или оформить запрос на реализацию эксклюзивного проекта.
