оборудование для горячей ковки своими руками

Горячая ковка металла один из самых древних способов обработки металла. И надо отметить этот способ обработки металла не потерял актуальности до сих пор. Более того, можно смело утверждать, что горячая ковка переживает новое рождение.

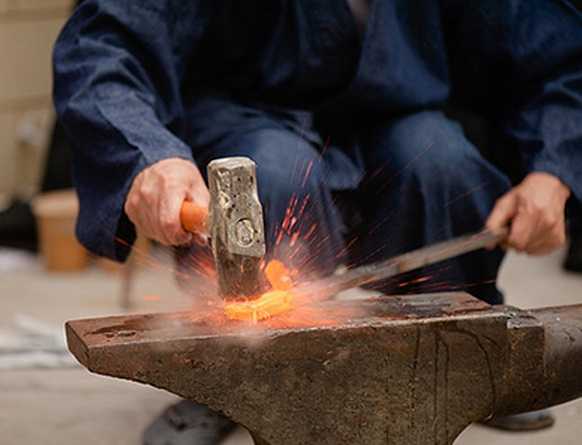

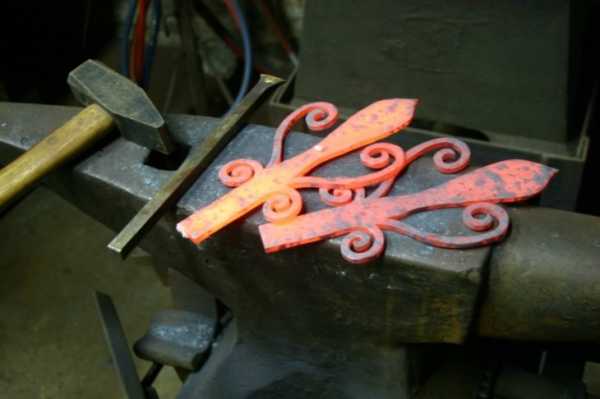

Ручная горячая ковка

Причиной тому новое оборудование и методы обработки горячего металла, которые стали применять при работе с деталями.

Горячий метод ковки

Горячая ковка обеспечивает изготовление оригинальных и зачастую индивидуальных изделий. Металл необходимо разогреть до температуры порядка 1000 °C. При таких температурах, стальные заготовки теряют свою прочность, но зато приобретают повышенную пластичность и это позволяет мастерам кузнечного дела выполнять самые разные детали, которые затем применяют и в производстве, и в украшении интерьера.

Для выполнения горячей обработкой заготовки необходим следующий минимальный набор оборудования:

  • печь;
  • наковальня.
Наковальня для ковки металла
Муфельная печь

Кроме этого мастеру потребуется определенное количество инструмента и приспособлений – молотки, молоты, щипцы, прижимы и пр.

Процесс работы с горячим металлом

Процесс работы с горячим металлом можно условно разделить на следующие основные операции:

  1. Разделение заготовки на части определенного размера.
  2. Обработка заготовки с наружной поверхности, такую операцию называют прорубка.
  3. Получение чернового варианта заготовки. Для этого мастер должен отсечь от нее лишний материал.
  4. Вытяжка – это удлинение заготовки путем уменьшения ее поперечного сечения.
  5. Пробой отверстий разной формы, для этой операции применяют специальный инструмент или отверстия уже проделанные в наковальне.
  6. При необходимости мастер в состоянии придать заготовке необходимый изгиб. Эта операция может выполняться и с применением шаблона, и без него.

Мастер чеканки по металлу

Надо отметить это далеко не полный список операций, которые выполняет кузнец во время работы над деталью. В любом случае, завершающая операция – отделочная. То есть во время ее выполнения можно создавать надписи, рельеф и чеканку и пр.

Выбираем металл

Заготовки, которые подвергают горячей ковке металла, должны быть изготовлены из таких материалов, которые при определенной температуре получают высокую пластичность, при некотором снижении прочностных параметров.

Алюминиевые сплавы

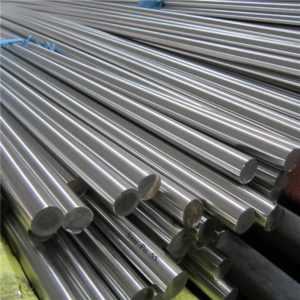

Сталь конструкционная качественная углеродистая
Медь
Желтая латунь

Для получения изделий по технологии горячей ковки вполне допустимо применять такие металлы как стальные, алюминиевые, медные сплавы. Широко применяют латунь марки Л90, Л80 и пр. Наибольшей популярностью заслуженно пользуются такие материалы как сплав железа с углеродом. Этот сплав (сталь) обладает прочностью, которая возрастает по мере роста объема углерода. Но с другой стороны при насыщении его углеродом сталь может потерять пластичность и ковкость.

Титан

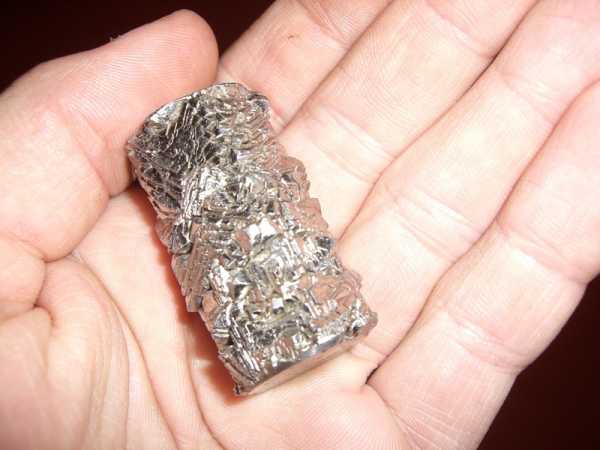

Внешний вид титановых сплавов

В середине ХХ века, перед производственниками встали задачи по обработке титана и его сплавов. Они были решены после того, как были разработаны технологии по горячей ковке и штамповке этого материала.

Какие для ковки нужны инструменты

Ключевыми инструментами, применяемыми при горячей ковке являются молот, щипцы и некоторые другие.

Инструменты для горячей ковки

Ковка заготовок выполненных из стали требует от мастера определенных навыков и знаний в части термической обработки металлов. Все дело в том, что если заготовки передержать в горне, то последующая ковка может привести к образованию некоторых дефектов, например, трещины.

Если нагрев произведен до строго определенной температуры, например, 1 000 °, то применение специального кузнечного инструмента позволяет выполнять контролируемое изменение размеров и формы металла.

Для достижения необходимой температуры заготовки применяют горн или муфельную печь. Для повышения ее эффективности некоторые мастера устанавливают системы дополнительной подачи воздуха.

Наковальня — ключевой инструмент

Наковальня, как правило, выполняется в заводских условиях, так как в домашних условиях практически невозможно обработать кусок стали марки 45Л весом от 70 до 250 кг. Именно такие наковальни выпускает отечественная промышленность. Для работы с небольшими заготовками применяют ж/д рельс марки Р65.

Кстати, конструкции наковален определены в серии ГОСТ.

Кроме описанного оборудования в кузне должен находиться набор инструмента, включающий в себя:

  • молотки разной массы и формы бойка;
  • клещи с разной длиной рукоятей и формы губ;
  • различного вида прижимы и пр.

Надо учитывать и то, что процесс охлаждения чаще всего выполняют непосредственно в кузне, для этих целей в помещении мастерской устанавливают емкость с жидкостью для охлаждения разогретой заготовки.

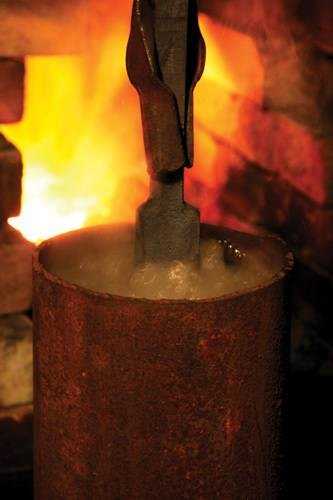

Процесс охлаждения заготовки при горячей ковки
Емкость с жидкостью для охлаждения разогретой заготовки

Довольно часто в кузне можно встретить сварочный аппарат. На самом деле, сварку можно выполнить и с применением кувалды и при соблюдении определенных температурных режимов. Но это весьма трудоемкий и длительный процесс, поэтому многие мастера применяют традиционную электродуговую сварку. Другими словами, набор оборудования, который устанавливается в современной кузнечной мастерской, способен обеспечить полный производственный цикл, начиная от разработки эскиза и заканчивая сборкой готового изделия.

Достоинства и недостатки горячей ковки

Ковка металла, как впрочем, и любая другая технология обработки, обладает положительными и отрицательными свойствами. К первым можно смело отнести получение улученных механических свойств, особенно если сравнивать поковки с литьем.

Горячая ковка крупногабаритных изделий

Ковка позволяет обрабатывать заготовку с такими – габаритно-весовыми параметрами масса от 250 тонн, длина может быть от 10 метров и более.

При обработке разогретого металла в ручном или автоматическом режиме нет необходимости в прикладывании больших мускульных усилий.

Кузнечный труд может быть относительно легко автоматизирован и это приводит к снижению затрат на производство.

С другой стороны горячая ковка не самый производительный способ обработки металла. Кроме этого после такой обработки металла заготовка будет подвержена большому объему механических работ.

Горячая ковка металла своими руками

Действительно горячая ковка металла не самый сложный способ обработки деталей и при довольно небольших затратах можно организовать собственное кузнечное производство полного цикла.

В качестве сырья часто применяют пруты квадратного и круглого сечения, чушки и другие формы металла.

Так как кузнечный горн, довольно сложное и затратное оборудование, вместо него все чаще применяют муфельные печи. Они занимают меньшее количество производственной площади и вызывают  меньше хлопот по установке и обслуживанию. Устройства этого типа более качественно поддерживают заданную температуру, контроллер управления позволяет выставлять временные границы нагрева и определять его скорость.

Использование муфельных печей позволяет достичь ровного прогрева заготовок до нужного состояния.

Как уже выше отмечалось в качестве наковальни можно использовать кусок тяжелого рельса.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Ковка своими руками – изменение прутьев для создания шедевров

Кованные изделия ручной работы с каждым днем становятся еще более популярными благодаря эстетическому, необычному и сказочному виду. Из-за этого ковка своими руками тоже стремительно становится распространенным занятием. Благодаря готовым подобным изделиями можно существенно преобразить уличное пространство возле дома, в саду или на даче в сказочную и непринужденную обстановку. Этим новым и полезным хобби сможет овладеть не каждый желающий, а только те, у кого лежит душа к такому делу. Что же нужно знать о таком занятии и как изготавливается кованное изделие?

Виды обработки металла для создания изделий

Ковка своими руками может производиться в двух видах – холодная обработка металла и горячая. Каждый из этих видов тяжел и уникален по-своему, поэтому тем, кто решил заниматься подобным видом искусства обработки металла, следует с ними познакомиться поближе и узнать, какие инструменты нужны для этого.

Как изготавливается холодное кованное изделие

Чтобы своими руками изготовить подобное металлическое украшение, понадобятся такие инструменты, как гнутик, улитка, фонарик, волна и твистер. Пользоваться ими при изготовлении нужного изделия очень просто, а результат получится просто потрясающим. Весь процесс состоит из проведения четырех этапов, с которыми нужно подробно ознакомиться.

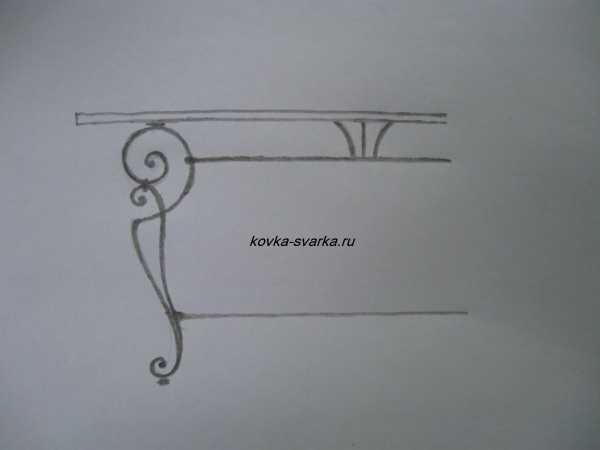

Этап первый – создание эскиза

Сначала идея должна не только зародиться – ее нужно подробно изложить на листе бумаги в виде чертежа задуманного изделия с желаемыми размерами. Это нужно для того, чтобы правильно рассчитать количество необходимых материалов. Не забывайте о таком пункте – вы сможете изготовить не все узоры с помощью вышеуказанных материалов. Речь идет о сложных вариантах, для которых нужны будут более профессиональные инструменты и опыт.

Этап второй – просчет количества материалов

После создания эскиза вы обязательно должны просчитать требуемое количество материалов на основе рисунка. Обычно для создания холодного кованного изделия приобретаются металлические прутья. Один важный для вас совет – покупайте только тонкие материалы, так как их легче согнуть и придать им желаемую форму.

Этап третий – изготовление детали

Итак, эскиз набросан, материалы готовы, значит, теперь можно начинать приступать к основной работе. Для этого выставите на инструментах нужные настройки. На гнутике нужно поставить необходимый угол сгиба прутиков. На улитке нужно установить желаемый диаметр спирали. С помощью фонарика вам нужно просто изготовить деталь с желаемым переплетением. Ну а с помощью инструмента «волна» сами регулируйте интенсивность изгиба волнистых деталей. Твистер – это тот же фонарик, только ним можно изгибать полосы и квадраты больших размеров. Помните, что использование всех инструментов одновременно вовсе не обязательно. Иногда для создания одной кованной детали может пригодиться только один из видов инструментов.

Этап четвертый – крепление готовых изделий

Для этого нужна сварка. С ее помощью вы можете прикрепить готовую фигурную деталь к желаемому металлическому месту. Только будьте осторожны с таким видом крепления, так как в тонких готовых изделиях оно может прожечь дыру. Теперь вам осталось лишь отшлифовать закрепленные изделия и после чего их покрасить.

Горячее кованное изделие

Ковка своими руками в горячем исполнении характеризуется нагреванием металла до определенной температуры и изменением его формы до желаемой фигуры с помощью кузнечного горна. Для проведения такой трудоемкой и тяжелой работы нужны определенные навыки, специальные знания, усилия, терпение и выносливость. Основными важными знаниями, которыми нужно обладать для занятий горячей ковкой, являются температурные режимы.

Этот вариант изменения формы металлических прутьев имеет определенные свои преимущества и недостатки. Преимуществом является то, что металл легко поддается изменению формы во время сильного нагрева. Также с помощью этого вида ковки можно воплощать в реальность практически все идеи для украшения сада, двора или дачи металлическими фигурными прутьями. Недостатком является то, что вам придется закупить специальный кузнечный горн, который стоит немало денег, и заправочное топливо для него. Помимо этого, во время такой трудоемкой и тяжелой работы нужно быть предельно внимательным к безопасности занятия, так как горячий металл и работающий кузнечный горн очень опасны в плане возникновения пожаров.

Использование правильного металла

Как для горячей, так и для холодной ковки нужно использовать специальный металл, а не простые железные прутья. Основной важной характеристикой железа для обоих видов ковки является пластичность материала. Но не стоит забывать о его прочности, так как эта характеристика является не менее важной. Обязательно должен соблюдаться баланс в этих характеристиках, так как при увеличении одной вторая уменьшается.

Если вы хотите изготовить декоративную деталь, то для этого идеально подойдут медные, латунные, дюралюминиевые, стальные, медные, никелевые, алюминиевые и магниевые прутья. Несмотря на хорошие характеристики вышеперечисленных металлов многие мастера предпочитают работать с черным железом. Это самый дешевый и относительно прочный материал, а это и делает его наиболее популярным.

В любом случае, какой бы металл и вид ковки вы не выбрали, занятие может превратиться в очень увлекательное, полезное дело с потрясающим результатом. Но, даже если вы заядлый поклонник этого вида деятельности, вы всегда должны помнить, что такое занятие требует постоянного совершенствования для улучшения результатов. Старания, усердный труд и большое желание позволят вам добиться тех идеальных результатов, которые можно увидеть у профессиональных кузнецов.

Похожие статьи

goodsvarka.ru

Горячая ковка – неограниченные возможности для воплощения любых замыслов

Горячая ковка представляет собой механическую обработку металла, которая осуществляется с целью придания ему желаемой формы. Горячая ковка предоставляет возможность изготовления уникальных предметов быта и интерьера, которые пользуются огромной популярностью.



Уникальные свойства металла позволяют подвергать его различным воздействиям: можно гнуть, скручивать, плавить, штамповать и чеканить. Легкие конструкции, декорированные ажурными рисунками, оригинальные лестницы, решетки, калитки и мебель, вызывают восхищение и притягивают взгляды. Художественная ковка, произведенная ручным способом, является идеальным решением как для декоративного оформления жилья и офиса, так и для обеспечения надежной защиты. В наше время художественная ковка изделий очень востребована и их ассортимент постоянно увеличивается.





Виды ковки

Кованые изделия создают двумя способами:

В процессе холодной ковки металл подвергают обработке, предварительно не нагревая его. Холодная ковка является экономичным, технологичным процессом, который предназначен для тиражированного выпуска металлических изделий.

Горячая ковка является традиционным и очень древним способом обработки. Он производится тогда, когда материал нагревается выше температуры кристаллизации, при этом вязкость, пластичность и тягучесть металла зависит от температуры нагрева. Чем больше температура, тем лучше будет обработка металла. Однако имеется важный нюанс — при достижении очень высокой температуры связь между кристаллами уменьшается, поэтому удары молота разрушают металл. Нагревают металл в различных устройствах, самым простым из них является горн, представляющий собою, печь, в которую принудительно подается воздух. После нагрева металла на наковальне, используя специальные инструменты (молот, тиски), заготовкам придают требуемую форму, соединяя и наслаивая пласты. Придав форму, готовое изделие помещают в емкость с холодной водой.

Горячая ковка бывает двух видов: штампованная и ручная. В процессе штамповки используют прутки, окончания которых нагревают, чтобы потом их вытягивать, изгибать с помощью разных инструментов и приспособлений.





В процессе осуществления ручной ковки все кузнечные операции выполняются на наковальне с использованием таких инструментов как гладилки, кувалды, обжимок, ручник, кузнечные зубила, пробойники и клещи. Художественная ковка позволяет создавать ажурные решетки, заборы, мебель, ворота, кованые предметы интерьера, калитки и садовую мебель.

Способы обработки металла

  • Протяжка представляет собой операцию, в процессе которой под действием ударов заготовка удлиняется, а ее поперечное сечение уменьшается. Протяжка осуществляется на гладкой стороне наковальни с применение обжимки или же на роге наковальни. В случае, когда наличествует необходимость удлинения всей заготовки, протяжку начинают выполнять с середины и ведут к одному концу, а после – к другому.
  • Осадка является операцией, в процессе которой увеличивают поперечное сечение заготовки путем уменьшения ее длины. Осадка считается полной, когда увеличивается все сечение за счет всей длины, при местной – увеличивается только сечение середины или конца заготовки. Местная осадка называется еще высадкой. В процессе высадки нагревают часть заготовки, которую требуется увеличить в поперечном сечении.
  • Загиб является операцией, в процессе осуществления которой определенную часть заготовки загибают под заданным углом. Для загиба используют наковальню, на которую кладут деталь таким образом, чтобы загибаемая часть свешивалась, а вершина угла изгиба совпадала с краем наковальни. Кувалдой удары наносят на свисающую часть, при этом удерживают заготовку на наковальне ручником и клещами, а большую заготовку приходится держать клещами и другой кувалдой, которая находится еще в одного рабочего.
  • Пробивку отверстий прямоугольного или круглого сечения выполняют пробойниками аналогичной формы. На наковальню кладут подкладку, имеющую отверстие соответствующего профиля и размера и на нее кладут материал, подлежащий обработке. Отверстия пробивают путем нанесения ударов кувалдой по пробойнику.





Ручная ковка

Ручная горячая ковка является процессом более кропотливым и трудоемким, он требует терпения, большого мастерства, внимательности, однако и результат работы – достойный. Когда говорится об эксклюзивности кованых изделий, то имеется ввиду именно горячая ручная ковка, поскольку ни одному мастеру не под силу точный повтор рисунка. На сегодняшний день художественная ковка очень популярна, количество кованых изделий возрастает, а массовый выпуск однотипных изделий исчерпал себя.

Похожие статьи

goodsvarka.ru

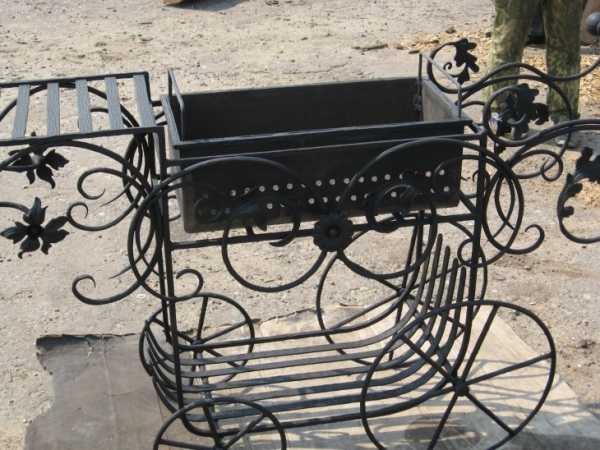

Кованые дровницы своими руками: горячая и холодная обработка, гибка, сварка, покраска и патинирование, с декоративными элементами: завитки, заклепки, хомуты

Кованая дровница. Фото ФЕНИКС

Кованая дровница представляет собой удобный и практичный аксессуар для камина, мангала или печи. Небольшой запас дров, хранящийся в доме, ускорит процесс растопки. Кроме этого, подобное решение позволяет аккуратно хранить поленья. Прочное изделие из металла не сломается под тяжестью вязанки дров. Красивый и яркий дизайн дровницы выступает интересным акцентом для любого помещения. Производители предлагают достаточно обширный выбор кованых дровниц. Альтернативой изделию заводского производства является предмет, созданный своими руками. Далее представлено несколько видеообзоров, которые будут полезны при самостоятельном изготовлении дровницы.

Дровница из прутков квадратного сечения, холодная гибка и сварка своими руками

  1. Для изготовления дровницы с простым дизайном мастер берет цельнометаллический пруток 10х10 мм.: две заготовки длиной 1,5, еще две — по 0,8 м., перемычка, располагаемая в основании — 28 см.
  2. Работа начинается с изготовления основания: берется пруток 80 см., зажимается в тиски и сгибается с обеих концов. Получившиеся завитки слегка подгибаются, чтобы они находились в одной плоскости с ровной частью заготовки. Аналогичным образом проводится обработка второго прутка.
  3. Длинным пруткам придается форма трапеции без одной грани, с закругленными углами, а затем выполняются завитки.
  4. Выполняется сборка деталей в единую композицию, используется сварочный аппарат.
  5. Зачистка соединений производится с помощью болгарки.
  6. Выполняется покраска изделия в черный цвет.

Набор для бани, печки, камина: дровница, совок, кочерга и метла, холодная ковка и сварка своими руками

  1. Ручки кочерги и совка выполняются из торсированных прутков. Кольца, обвитые проволокой (6 мм.), служат для подвешивания. Рабочая часть совка делается из куска металла, размеры которого 10 на 13, толщина — 2 мм.
  2. Дровница на ножках, роль которых играют бублики, с завитками и торсировкой, размер изделия в основании 42, в широкой части — 50, глубина — 45, высота вместе с опорами — 60 см.
  3. Сборка выполняется посредством сварки, для маскировки соединений используются декоративные хомуты.
  4. К боковым частям дровницы привариваются крючки, для расположения совка, кочерги и метлы.
  5. Исполнитель осуществляется покраску и патинирование под медь.

Дровница для каминного набора с завитками, заклепками и шариками, горячая ковка, холодная гибка и сварка своими руками

  1. Дровница изготавливается из полосы 20х4. Для производства нарезаются четыре заготовки по 70, 3 — по 42 см.
  2. Для создания завитков применяется шаблон-кондуктор, для нанесения канавок (углублений) — самодельный малый станок.
  3. На обоих кончиках полос, длина которых составляет 70 см., выполняются завитки. Для этого заготовки предварительно нагреваются.
  4. Посередине заготовок, а также на равноудаленном расстоянии от краев проставляются метки, для удобного и симметричного нанесения канавок. После оформления углублений детали сразу же очищаются от шлака и окалины.
  5. Заготовкам с помощью самодельного приспособления, выполненного из трубы диаметром 22 см., придается изгиб. Детали привариваются к гладкой и прямой полосе (42 см.), еще две полосы привариваются по бокам. Таким образом, получается решетчатая дровница-корзина. Для ее устойчивости к основанию крепятся шарики.
  6. Размеры готового изделия — 45 на 42, высота — 17.
  7. Декоративные заклепки используются для дополнительного украшения дровницы.
  8. Изделие грунтуется и покрывается черной краской-эмалью, кисточкой наносится патина.



Разделы: Дровницы

Метки: холодная ковка своими руками

kovka-svarka.net

тугих, обратных и прочих, горячая и холодная обработка, изготовление из профтруб и других материалов, чертежи, размеры, видео

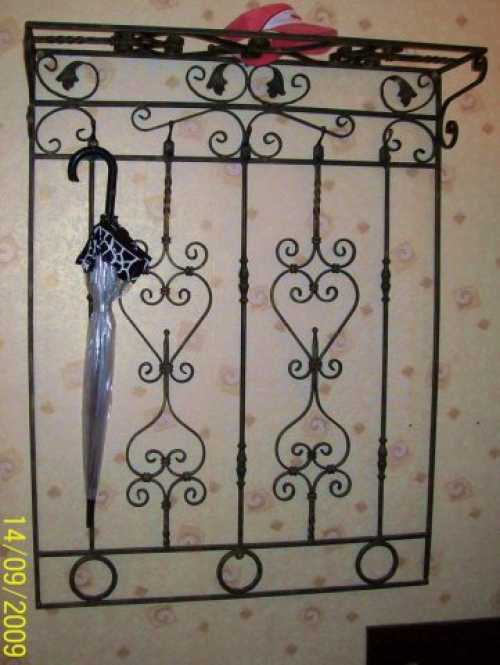

Кованая настенная вешалка, декорированная вензелями, кольцами, завитками, торсированными прутками, листьями. Фото Мир ковки 57

Кованые завитки представляют собой декоративные элементы различных конфигураций. Они используются при изготовлении орнаментов и узоров, которые подходят для украшения практически любых предметов и конструкций из металла. Разнообразие видов и размеров является не единственным достоинством данных деталей:

  • прочность;
  • стойкость к ударам, коррозии, ультрафиолетовым лучам, температурам;
  • привлекательный внешний вид;
  • простота ухода;
  • легкость сборки и крепления;
  • продолжительный срок службы.

Компании-производители предлагают широкий ассортимент кованых завитков. Альтернативой покупке готовых деталей является самостоятельное изготовление декоративных элементов.

Как сделать кованый завиток своими руками, видео изготовления, чертежи, расчеты, размеры, гибка

Будущим кузнецам, желающим попробовать собственные силы в обработке металла посредством ковки, рекомендуется начать оттачивать мастерство именно с изготовления кованых завитков.

Подробные инструкции о создании завитков разных форм представлены далее.

Необходимое оборудование, инструменты и приспособления для горячей (художественной) и холодной ковки: улитка, волна, наковальня и другие

В зависимости от выбранной технологии работы с металлом исполнителю потребуется различный набор оборудования и инструментов.

Горячая ковка подразумевает использование молотка (или молота) и наковальни.

Создание завитка на станке типа улитка.

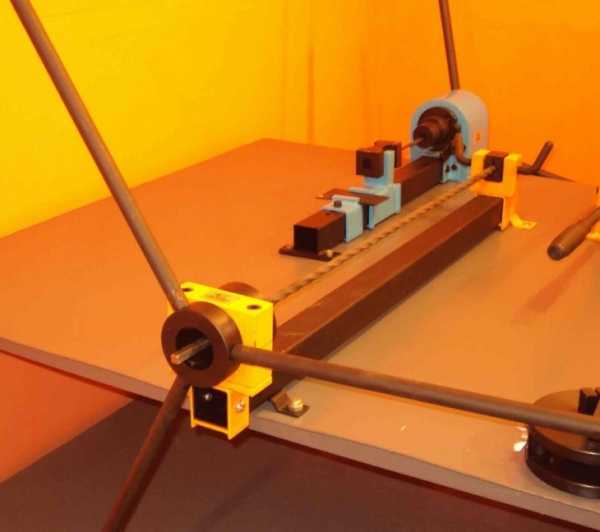

Холодная ковка выполняется на специальном оборудовании: станок «волна» позволяет получать детали с волнообразными изгибами и менять их направление, «улитка» (кондуктор) предназначена для создания спиралевидных завитков. Возможно также применение шаблонов для изготовления завитков.

Некоторые исполнители также выполняют горячую и холодную ковку с помощью специальных шаблонов, лекал.

Смотрите также: раздел про станки для завитков, где их можно купить и про самодельные станки.

Необходимые материалы: профильная/профтруба, прутки, полоса

Кованые завитки могут производится из металлических заготовок разных форм:

  • профильные трубы:
  • прутки с круглым и квадратным сечением;
  • полосы.

Важные вопросы: как рассчитать длину заготовки, как нарисовать и так далее

При выполнении гибки и ковки у исполнителей возникает большое количество технических вопросов.

Прорисовка завитка в натуральную величину, которая выполняется мелом или карандашом, упрощает изготовление элемента.

Подсчет размера металлической заготовки необходимо выполнить посредством сложения величин прямо- и криволинейных участков. Для этого исполнители нередко применяют обычную веревку или проволоку, которая прикладывается к изгибам. Полученная величина измеряется с помощью рулетки. Также используют инструмент курвиметр.

Другие важные нюансы рассмотрены в видеообзорах, представленных далее.

Как сделать тугой (крутой) завиток

  • Один из кончиков прутка с квадратным сечением нагревается и обрабатывается на станке.
  • Завиток делается на ребре наковальне с помощью молотка. Кончик заготовки слегка загибается и придавливается, подобная операция выполняется несколько раз. В результате у исполнителя получается тугой завиток.
  • Изгиб детали придается с помощью шаблона и ручной вилки.

Обратный

  • Из полосы 40х4, длиной 50 см. выполняется кондуктор, позволяющий создавать завитки, волюты и спирали с обратным завитком.
  • Полоса гнется с помощью подкладной вилки, зафиксированной в тисках, а также ручной вилки. Таким образом, получается спираль, часть которой удаляется болгаркой.
  • Получившаяся деталь приваривается к листу металла небольшого размера.
  • Пруток квадратного сечения нагревается, кончик обрабатывается, получается завиток. Заготовке придается обратный изгиб с помощью изготовленного своими руками лекала.

Французский

  • Квадратный пруток нагревается, ее кончик слегка завивается на самодельном приспособлении.
  • Обработка заготовки продолжается вручную, с помощью наковальни и молота.
  • Изгиб детали с завитком выполняется на улитке.

Как выковать окончание завитков, запятых, волют и других элементов

Производители предлагают клиентам завитки с раскатанным и нераскатанным окончанием. Первая группа элементов обладает более изящным и ярким дизайном. Чаще всего детали имеют окончание в виде узора «гусиная лапка». Как сделать своими руками завиток в подобным окончанием вы увидите далее.

  • Завиток с окончание «гусиная лапка» делается с помощью штампа из каленой стали, на поверхности которого присутствуют неглубокие канавки.
  • Заготовка разогревается и помещается на штамп, окончание простукивается молотком. Таким образом исполнителю не потребуется специальный станок.

Как делать, согнуть бублик

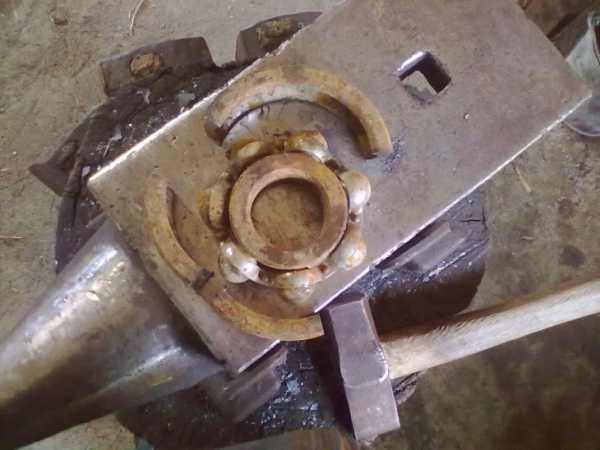

Для изготовления лекала для кованых волют потребуется кусок швеллера; две петли, которые приваривается к швеллеру, одна из них с втулкой.

  • Для этого в швеллере посредством сварки выжигается отверстие, куда помещается петля, выполненная из трубы круглого сечения, обваривается.
  • С помощью подшипников, которые надеваются на нижние части петель в возможно изготавливать волюты разных размеров по ширине.

Как сделать запятую, какой диаметр выбрать

  • Пруток с сечением в 10 мм. нагревается, на конце заготовки делается глазок и закручивается. В результате аккуратных постукиваний молотка получается тугой завиток.
  • Заготовка придается изгиб, для этого используется ручная и подкладная вилки.
  • Ненужная часть заготовки удаляется, обрубается, второй конец обрабатывается, оттягивается.
  • В результате получается две запятые. Более подробно ролик описан на этой странице.

Ниже приводятся еще описания, перечень будет пополняться.

kovka-svarka.net

Холодная ковка своими руками – советы профессионалов

Сегодня большое распространение получили небольшие домашние мастерские по обработке металла. Это и хобби, и дополнительный доход в семейный бюджет. Более распространена холодная ковка своими рукам. Такая технология не требует больших затрат на начальном этапе, а изделия ручной работы ценятся довольно высоко.

Какие технологии и приемы используются таким способом металлообработки, что нужно знать о производственных операциях? Об этом — далее в нашем материале.

Понятие холодной металлообработки

Холодным способом обрабатывается, в основном, металлопрокат в виде прутков, квадратов, круга, полосы или листа.

Для производства применяются особые приспособления и инструменты, причем часто они узкоспециализированные и не пригодны для работы в других направлениях.

Разогрев заготовок до ковочной температуры не предусмотрен технологией, которая использует одно из главных свойств металла — пластичность. Нагрев возможен лишь частичный в местах изгиба некоторых изделий (например, при слишком толстом металле исходного материала).

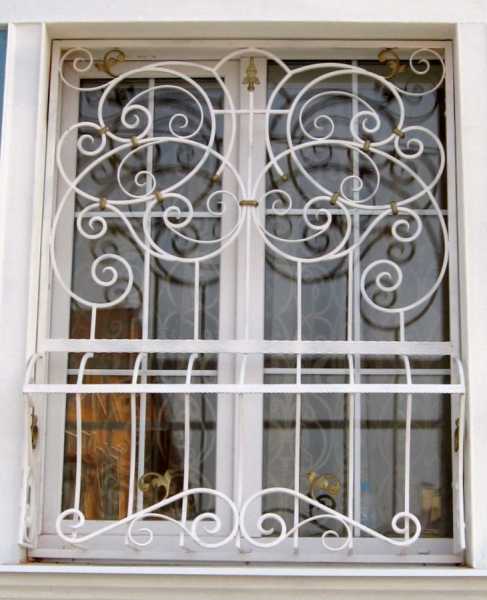

Холодная ковка металла используется для изготовления решеток, заборов, ворот, калиток (и отдельных элементов их украшений), каркасы мебели и различные детали декора.

При этом в процессе производства этой продукции металл поддается прессованию и изгибанию, что делает изделие даже прочнее, чем при горячей ковке, так как не изменяются свойства металла, а кристаллическая решетка, наоборот, упрочняется за счет сжатия.

Холодная ковка в домашних условиях довольно простой, но, в то же время, и сложный технологический процесс, который требует опыта. Что нужно знать о такой металлообработке, а также что потребуется для изготовления изделий без разогревания материалов?

Холодная ковка своими руками

Весь рабочий процесс по созданию изделий с помощью холодной ковки можно разделить на несколько этапов.

  • Чертеж или схема готового изделия.
  • Подбор материалов.
  • Обработка металла и изготовление деталей.
  • Сборка и отделка.

Чертеж

На чертежах будущего изделия рассчитываются и отмечаются все размеры деталей, углы расположения отдельных элементов и посадочные точки.

Изготовить его можно как вручную, так и с помощью современных компьютерных программ типа AutoCAD.

Главное — выполнить схему в приблизительном масштабе, чтобы с легкостью можно было без проблем проводить расчеты. Цель такого чертежа: точное определение наименований и количество необходимых деталей, подсчет материалов, правильная окончательная сборка всего изделия.

Материалы

В холодной ковке обрабатывается различные виды металлопроката.

С прутков или квадратов производят практически все элементы: навершия, гусиные лапки, завитки, спирали, вензеля и прочие.

Но также холодным способом обрабатывают и такие заготовки, как листовой металл, стальная полоса и профильная труба. Из них изготавливают спирали, листья или те же завитки с волютой.

Размеры обрабатываемого проката зависят от мощности оборудования. К примеру, ручные станки не способны гнуть пруток толще, чем 14 миллиметров.

В некоторых случаях холодной ковкой может обрабатываться и цветной металл: медь, алюминий и другие.

Когда готов чертеж, можно с легкостью подсчитать: какое количество нужно того или иного вида проката для создания вещи.

Обработка материалов

На этом этапе создают все отдельные детали изделия и готовят их к сборке. На оборудовании, по надобности, совершается производство следующих кованых элементов.

  • Лапки, пики, навершия — для завершения концов решеток или других линейных деталей.
  • Завитки — к ним относят свои подвиды: волюта (концы загнуты в одну сторону), червонка (спирали в разные стороны), запятые (просто изогнутый конец прута).
  • Кольца.
  • Корзинки — два прута закрученные по спирали и соединенные на концах.
  • Крутени (торсионы) — пруты или полосы, закрученные вокруг своей оси.

Все эти элементы производят на специальном оборудовании, способном изгибать металлические заготовки без разогрева до ковочной температуры. В мастерских для производства изделий холодной ковки своими руками применяют «золотую шестерку» верстаков: гнутик, улитку, фонарик, твистер, объемник и волну.

Обработка металлопроката построена на трех основных технологических

процессах:

  • Вытяжке.
  • Гибке.
  • Кручении.

Как и в горячей ковке, вытяжка подразумевает раскатывание металла для того, чтобы уменьшить его сечение. В холодной ковке эта технология используется для производства элементов типа пик или гусиных лапок.

Чтобы сделать вытяжку холодным способом, требуется раскаточная установка, которая плющит конец заготовки. С использованием штампов при этом сразу же наносится рельеф. Пики производят на прессах, придавая заготовкам нужную конфигурацию.

Гибка — практически основной процесс, на котором построена холодная ковка. Перечисленные выше станки (кроме твистера и фонарика) работают по этому же технологическому принципу. Чаще всего используется улитка, которая формирует большой список разного рода завитков (вензелей, волот, спиралей и прочих).

Кручение построено на свойстве металла — пластичности и способности сохранять заданную форму. Во время такой обработки, заготовка закручивается под усилием вокруг своей оси. Обычно процедуру делают на твистере. Однако, такие элементы, как корзинки, производят с помощью фонарика. Он способен закрутить несколько заготовок, сформировав при этом объемный элемент.

Обычно вся обработка проводиться холодным способом, однако, иногда требуется нагрев определенных точек на заготовке. Это делают при гибке или кручении толстых деталей или же когда нужно исправить бракованные элементы. Нагревание может осуществляться в кузнечных горнах или газовым резаком до температуры 200-300 градусов, что значительно ниже ковочной температуры.

Также в холодной обработке металла используются стандартные способы: резка, рубка, шлифовка и прочие. Для этого применяют болгарки, отрезные круги, шлифовальные машины, гильотины, зубила и прочие.

Сборка и отделка

Эти два этапа завершают процесс изготовления изделий способом холодной ковки.

Сборка деталей в единую комбинацию проводится несколькими способами:

  1. На заклепках.
  2. На хомутах.
  3. Сварка.

Самый простой и быстрый метод собрать изделие — это электро- или газосварка (последняя используется реже).

Однако, некоторые детали крепят на хомуты и заклепки, если это предусмотрено стилевым оформлением.

Ранее использовалась кузнечная сварка, которая сегодня потеряла свою актуальность из-за трудоемкости процесса.

К окончательной отделке относят шлифовку, зачистку поверхностей металла, а также нанесение декоративного покрытия (лакокрасочного или любого другого). После чего работа считается завершенной и проводиться монтаж готового изделия по надобности.

А что Вы можете добавить к материалу этой статьи из личного опыта? Поделитесь им в обсуждениях и оставьте свои комментарии.

wikimetall.ru

91 фото секретов и хитростей современных кузнецов

Архитекторы и дизайнеры часто в своей работе используют кованые элементы. Ажурные металлические решетки, закрывающие камины, или красивые балясины на лестнице смотрятся изысканно и благородно.

Если знать, как выполнить ковку, и научиться этому ремеслу, то можно самому создавать оригинальные изделия.

Такое занятие подходит для всех, кому по душе заниматься физической работой и кто готов познакомиться с технологией и особенностями выбора металла.

Содержимое обзора:

  • Что нужно знать о ковке?
  • Горячий метод ковки
  • Холодный метод ковки
  • Выбираем металл
  • Какие для ковки нужны инструменты?
  • Ручная ковка
  • Фото ковки своими руками

Что нужно знать о ковке?

Ковка представляет собой процесс обработки специальной заготовки. Ее цель — придать металлу требуемые размеры с формой. Различают горячую ковку и холодную.

Мастеру нужно познакомиться с обеими разновидностями, чтобы знать достоинства и недостатки каждой.

Горячий метод ковки

При горячем способе металлическую заготовку сильно нагревают. В результате металл становится пластичным. Горячая ковка придает заготовке нужные габариты и желаемую форму. Мастеру доступны разнообразные варианты работ.

У нагрева металлической заготовки имеются и свои минусы. Прежде всего, необходимо обустроить специальное помещение. Потребуется купить кузнечный горн, для которого придется покупать топливо.

Необходимо соблюдать правила пожарной безопасности, важно, чтобы мастер знал, как работать с огнем.

Имея представление о температурных режимах, используемых в процессе ковки, без труда можно выбрать нужный вид ковки.

Холодный метод ковки

Холодная ковка – это трудозатратный процесс. Чтобы добиться от металлической заготовки той формы, которая требуется, ее изгибают, опрессовывают и сваривают. Техника выполнения немного проще по сравнению с горячим способом.

Для мастерской не требуется много места, а для ее обустройства не понадобится приобретать специальный горн, достаточно купить станок для ковки.

Процесс изготовления изделия предполагает работу с заготовками-полуфабрикатами. Если была допущена ошибка, то исправить ее невозможно.

Выбираем металл

Для ручной ковки подходят металлы, обладающие определенными свойствами. Чем пластичнее металл, тем легче изменить его форму. Однако пластичность неразрывно связана с прочностью.

Увеличение показателя одной характеристики неизбежно влечет за собой уменьшение другой. Покупая заготовку, мастер должен точно знать, какой у нее состав.

Декоративные элементы ковки мастера делают из меди, стали, дюралюминия или латуни. Кроме того, могут также использоваться сплавы. Информацию о металлах, которые легко поддаются ковке, можно найти в Марочнике Стали и Сплавов.

Какие для ковки нужны инструменты?

Инвентарь варьируется в зависимости от способа ковки. Кузнечный горн с наковальней, молоты с клещами понадобятся для горячей ковки.

Для холодного способа нужен инструмент «Гнутик», позволяющий изгибать заготовку под углом, и станок «Улитка» для ковки, который можно сделать своими руками. Последний станок позволяет создавать элементы декора с формой в виде спирали.

Обратите внимание!
  • Мотоблок своими руками: пошаговое описание процесса постройки. 92 фото и видео инструкция
  • Можно ли создать сварочный аппарат своими руками и как это сделать? 90 фото процесса постройки разных типов
  • Заточка сверл своими руками: лучшие способы заточки. 58 фото создания инструмента

Кроме базовых инструментов для холодного способа могут дополнительно использоваться «Фонарик», «Волна», «Твистер», станок для колец и другие.

Современный рынок предлагает промышленные станки, предназначенные для выполнения технологических операций. На фото ковки можно видеть изделие, сделанное на станке «Мастер 2» от компании MAH.

Ручная ковка

Чтобы заготовка приобрела нужную форму, мастер должен применять в своей работе разные приемы и методы. Понадобится приобрести различные инструменты и овладеть разными технологиями.

Холодный способ ковки не требует от мастера приложения особых усилий. В работе выделяются следующие этапы:

  • создание чертежа или выполнение эскиза декоративного элемента;
  • закупка заготовок;
  • процесс ковки.

Сегодня чертеж можно сделать с помощью компьютерной программы самостоятельно или заказать профессионалам. Проект позволит до начала работы вычислить, сколько нужно приобрести металлических заготовок.

Обратите внимание!
  • Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото
  • Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений
  • Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

Основные кованые элементы представлены следующими группами:

  • Лапки. Концу металлического прута придается определенная форма.
  • Завитки. Концы прута могут быть загнуты в одну или две стороны.
  • Кольца. Элементы декора изготавливаются из прутьев с квадратным или круглым сечением.
  • Торсион. Для него характерно винтовое скручивание по оси.

Используются 3 общепринятые технологии: вытяжка, гибка и закручивание.

  • Вытяжка позволяет увеличивать длину металлической заготовки, уменьшая значение ее сечения.
  • Гибка дает возможность загибать любую часть заготовки под углом.
  • Закручивание – технология, при которой заготовку скручивают по оси. Для закручивания используется станок «Твистер».

Все элементы собираются вместе и закрепляются с помощью сварки. Эти операции выполняются на специальном столе. Самодельная ковка холодным способом не требует особых навыков.

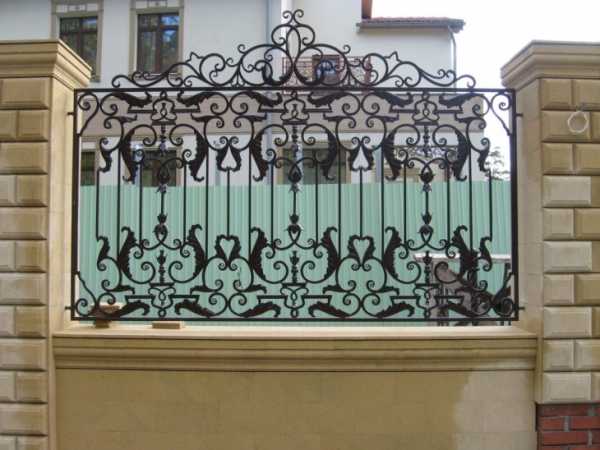

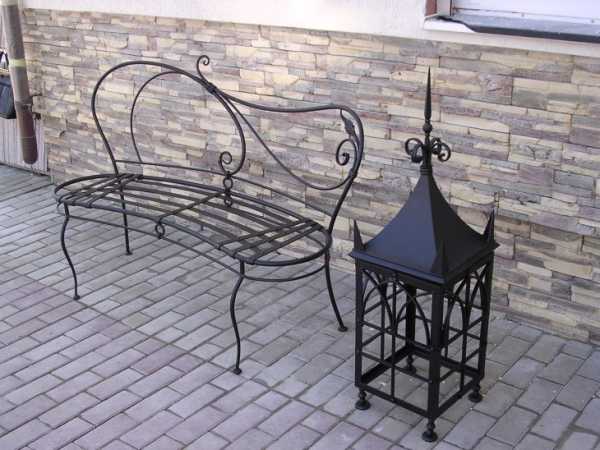

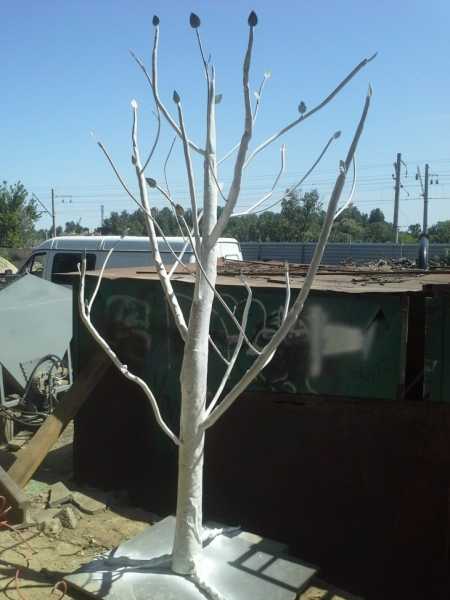

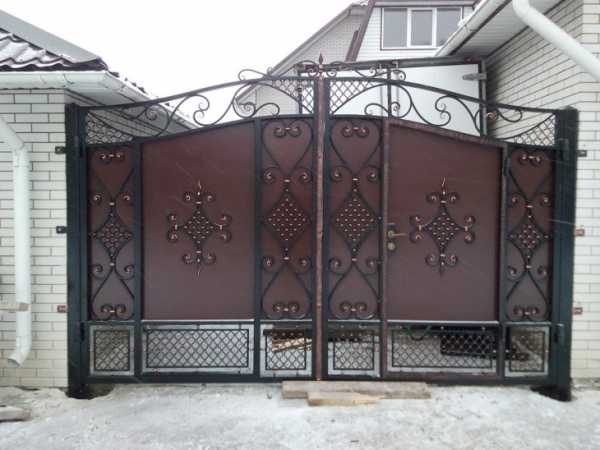

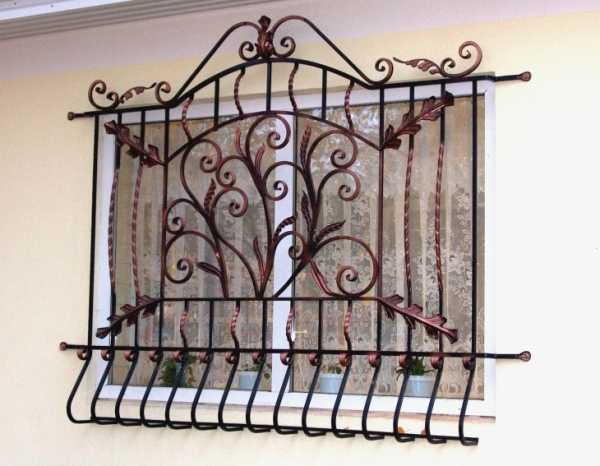

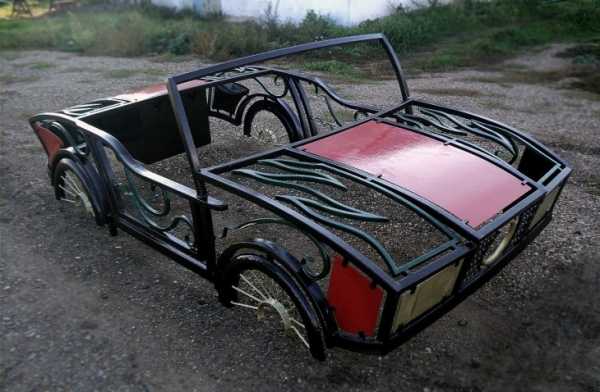

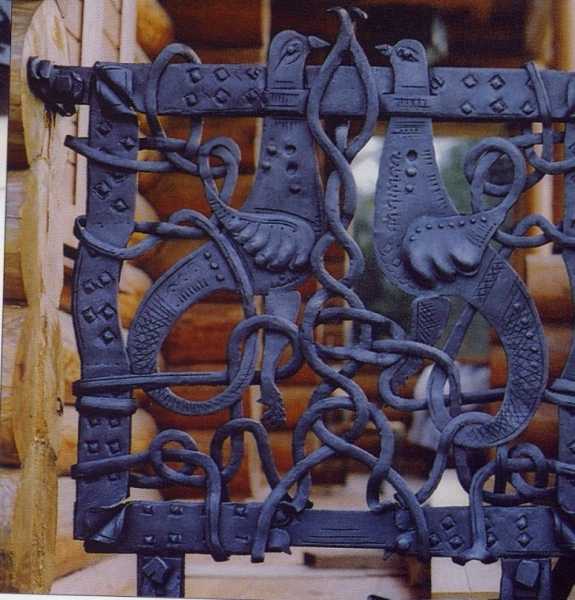

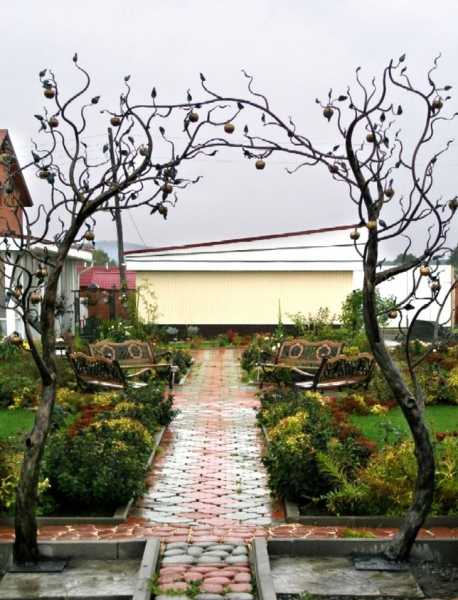

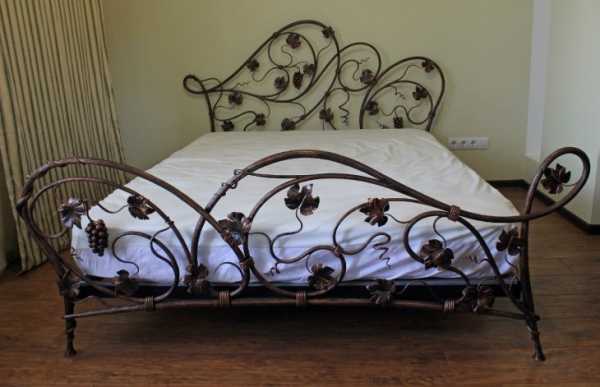

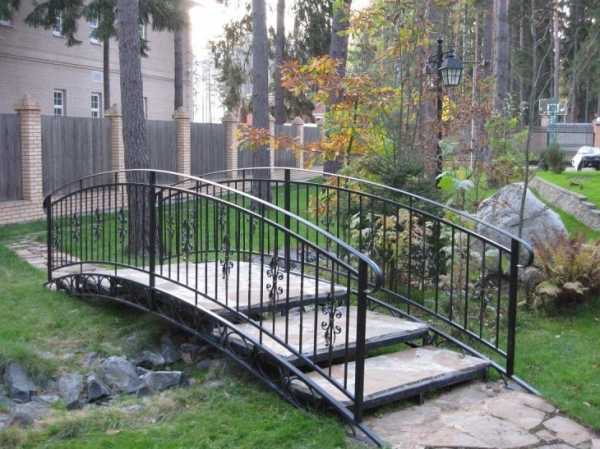

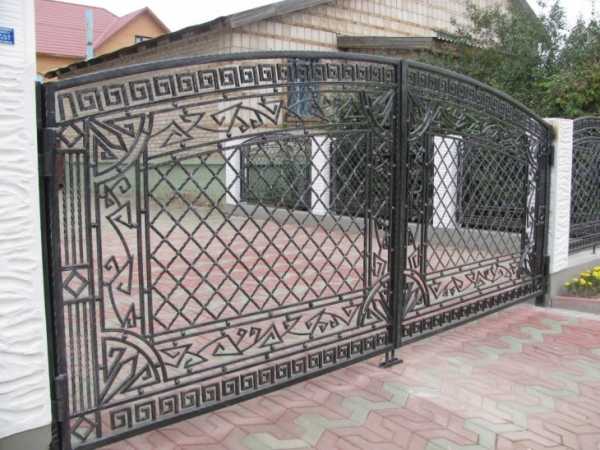

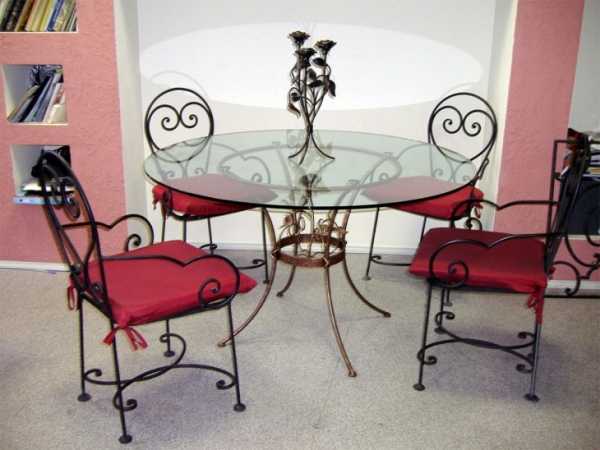

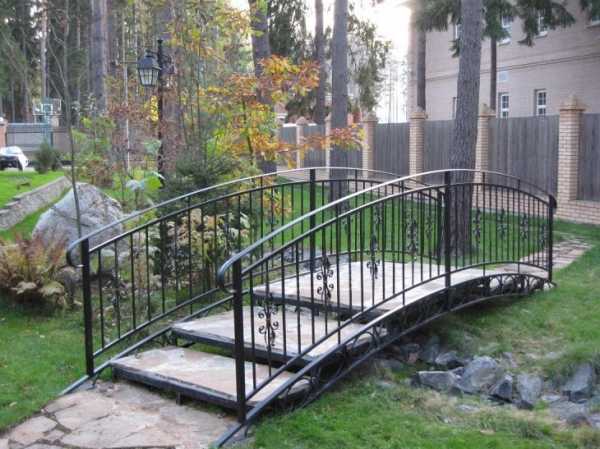

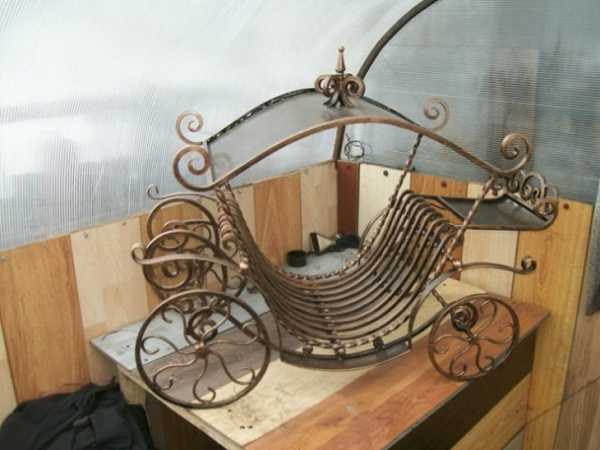

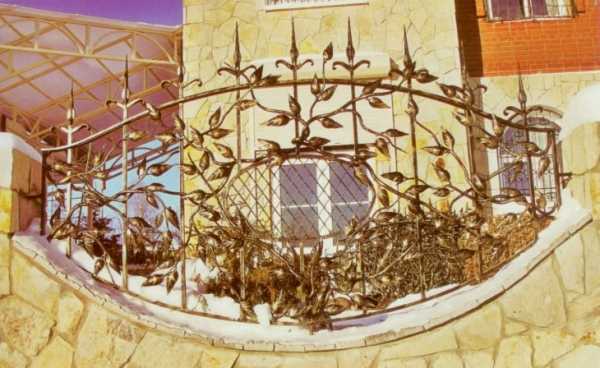

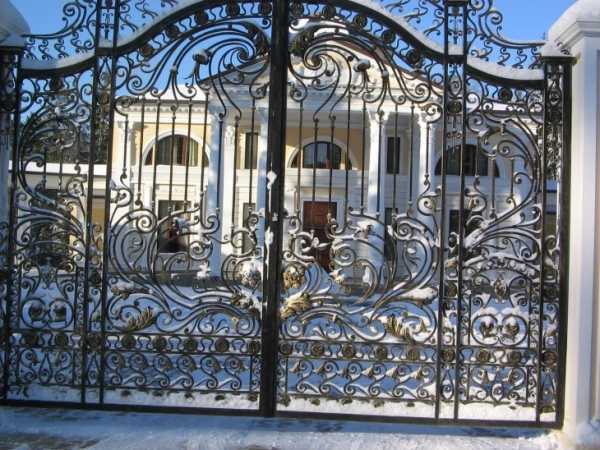

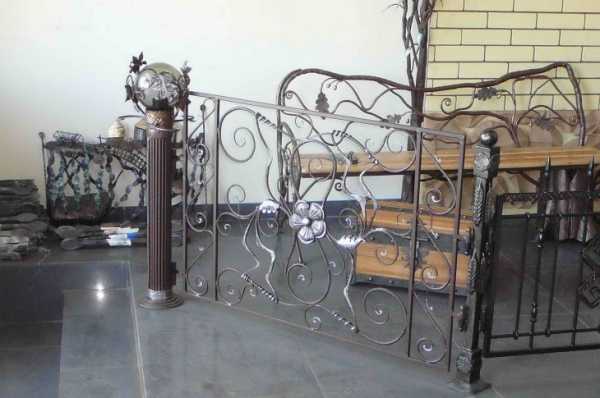

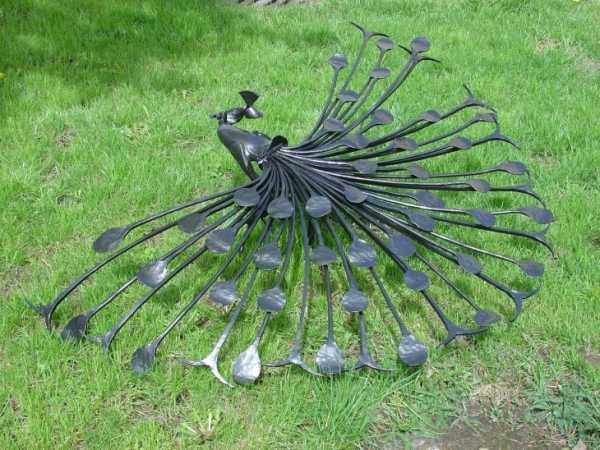

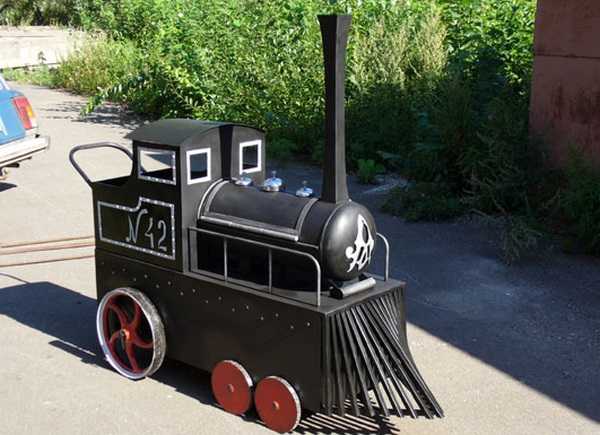

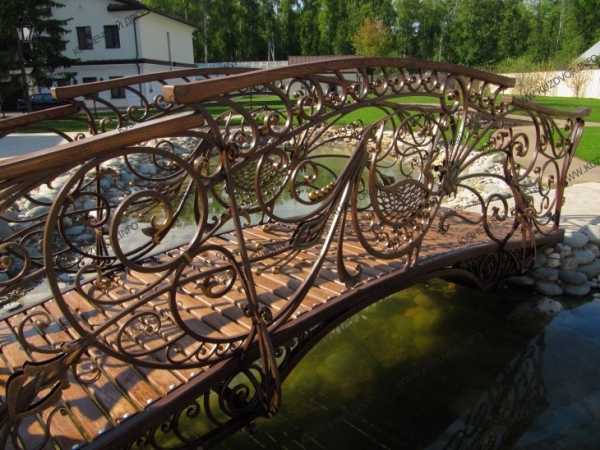

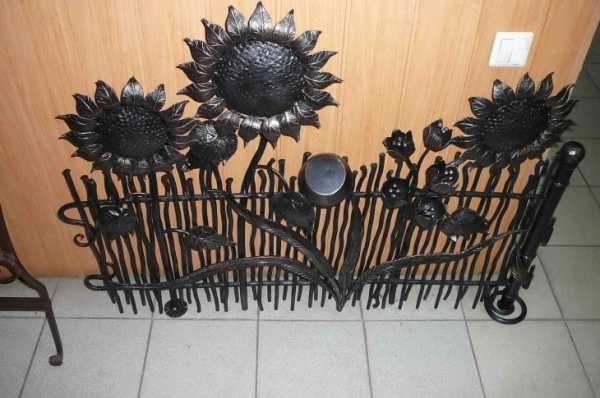

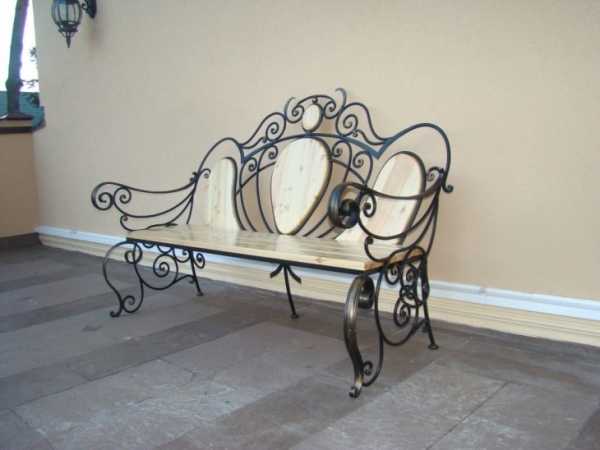

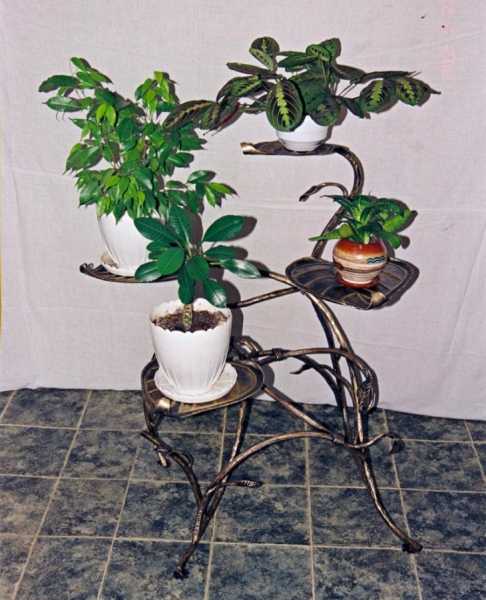

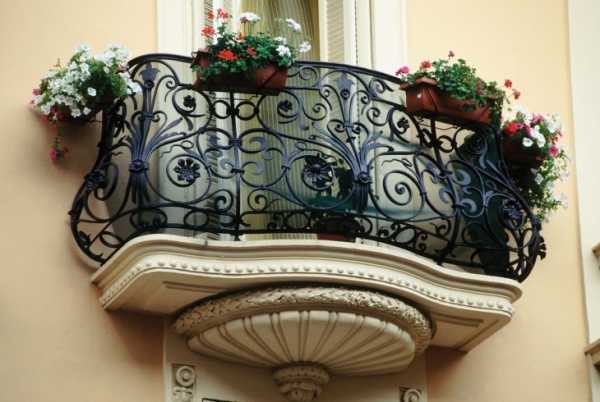

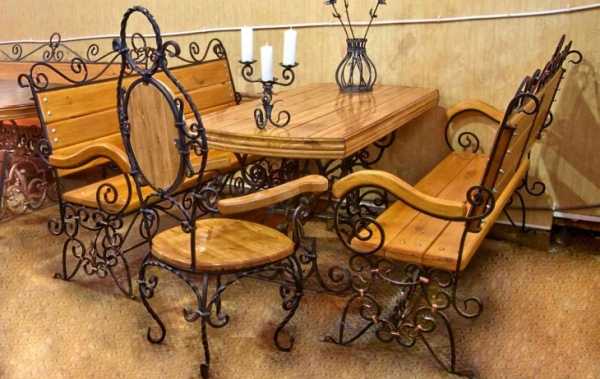

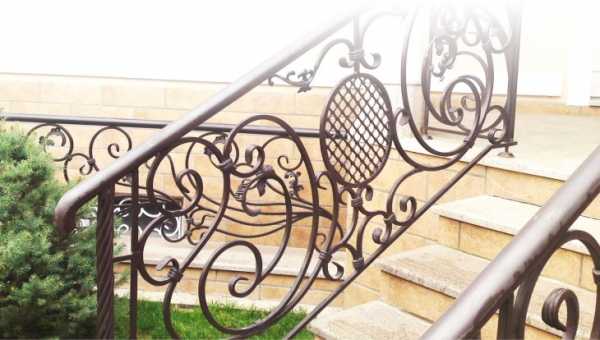

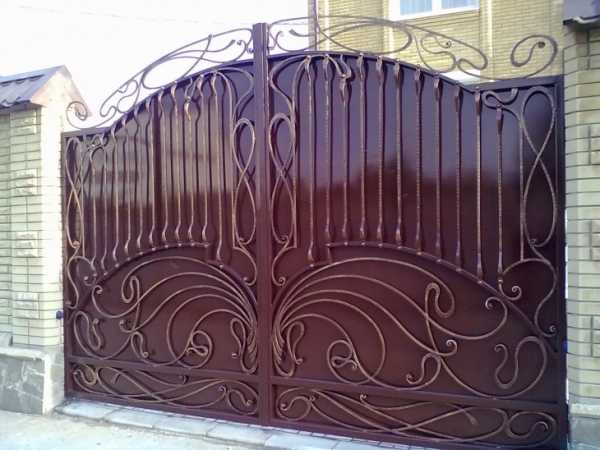

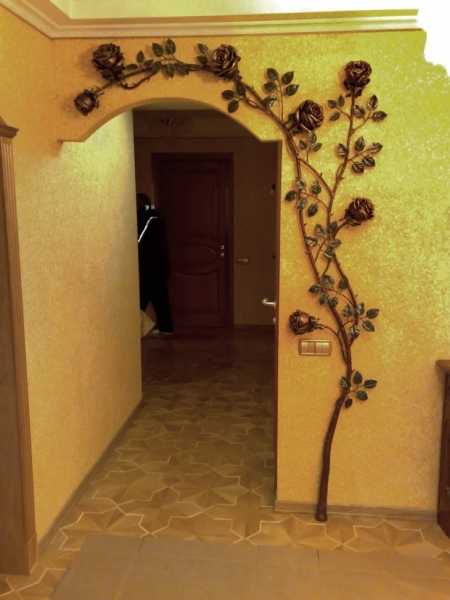

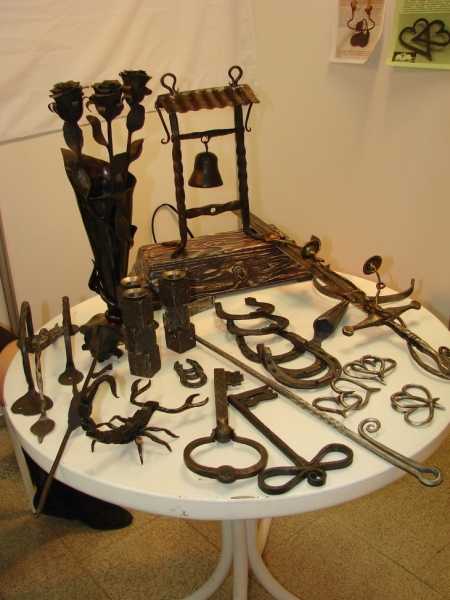

Фото ковки своими руками

Обратите внимание!
  • Правила создания вывески своими руками: красивая и привлекательная наружная реклама (63 фото + видео)
  • Солнечная батарея своими руками: простой способ постройки. Схемы, чертежи, советы по подбору материалов + 66 фото
  • Делаем трубогиб своими руками: инструкция по созданию универсального инструмента + 59 фото


thewalls.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
