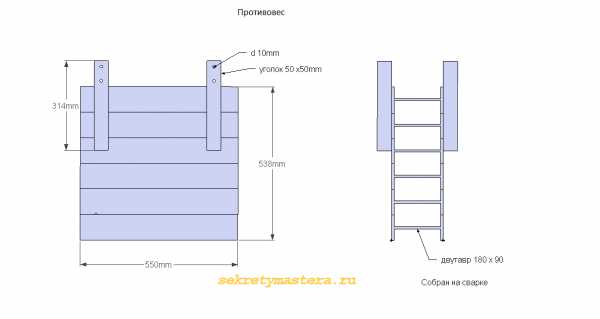

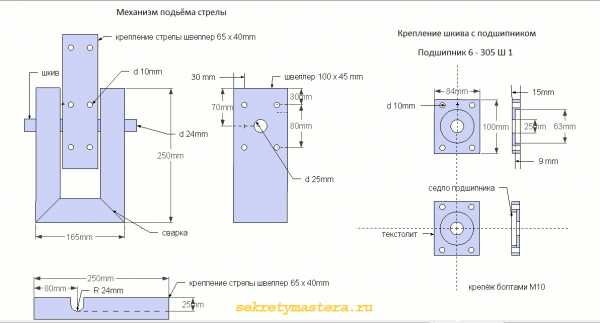

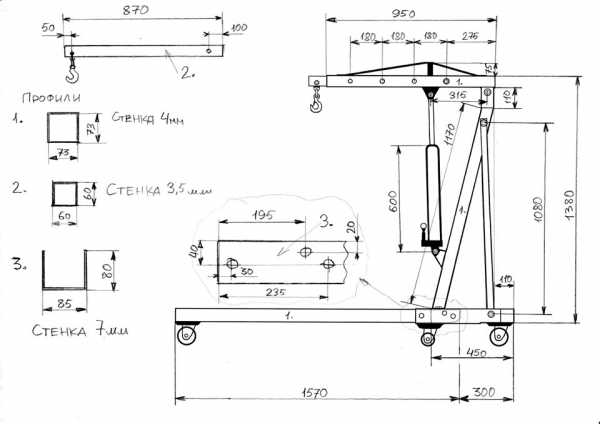

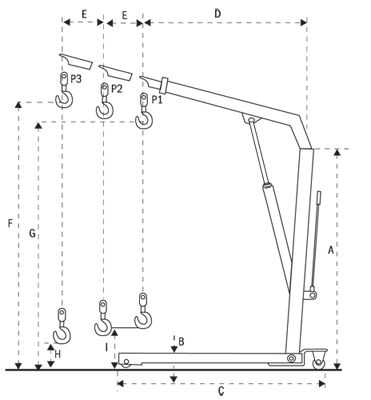

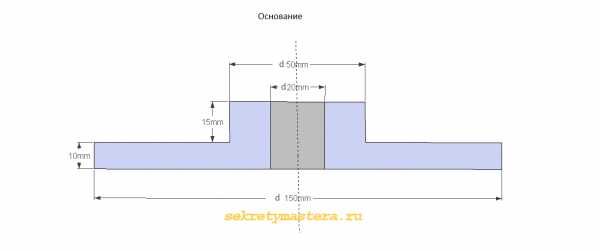

Чертежи подъёмного крана, представленного в статье Подъёмный кран своими руками

sekretymastera.ru

Самодельный подъёмный кран для двигателя авто

Для ремонтных работ по двигателю авто, понадобилось подъёмное приспособление, умелец из Новосибирска решил сделать самодельный подъемный кран своими руками.

По задумке кран должен быть разборный, чтобы не занимал много места в гараже. Подъём будет осуществляется гидравлическим домкратом.

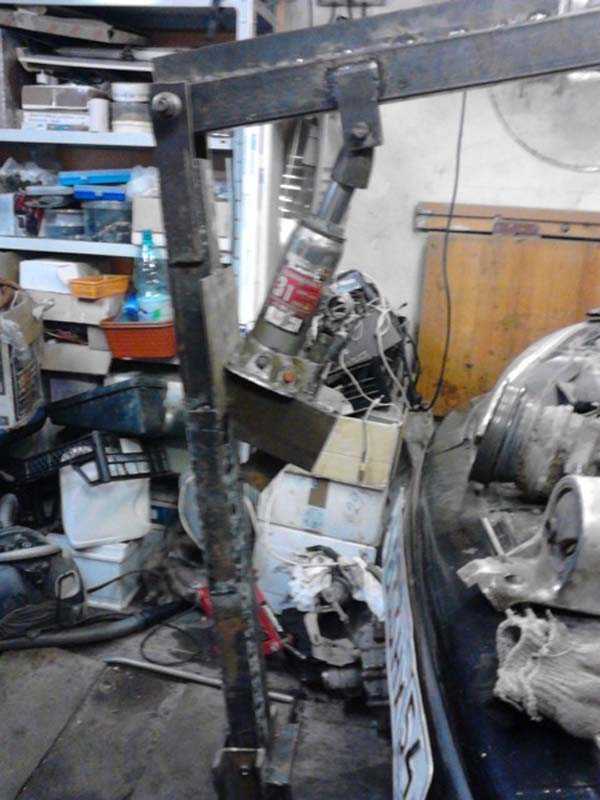

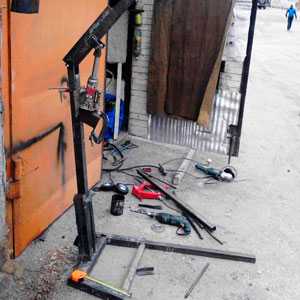

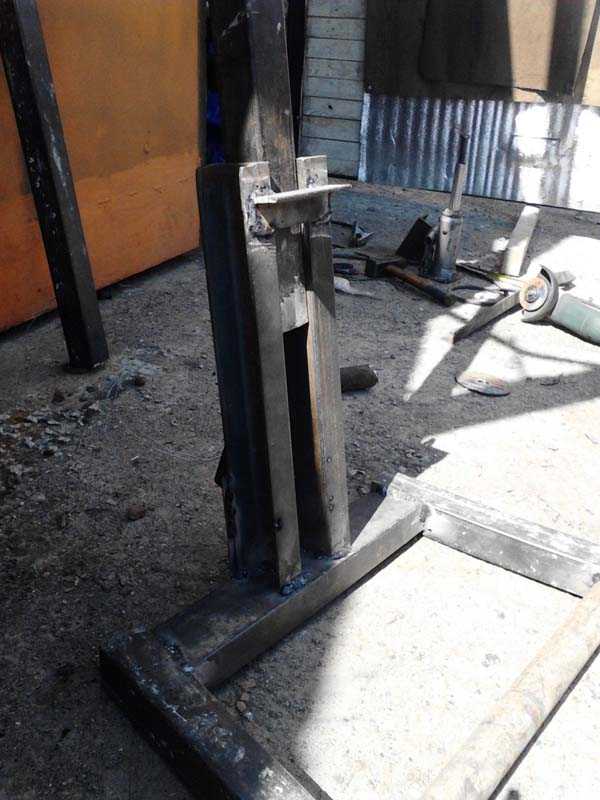

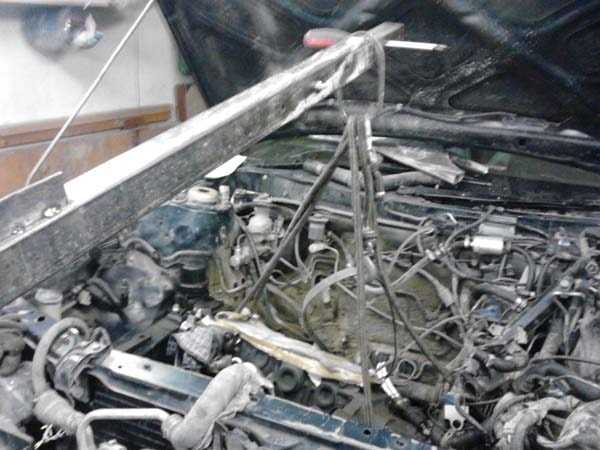

На фото показана конструкция самоделки.

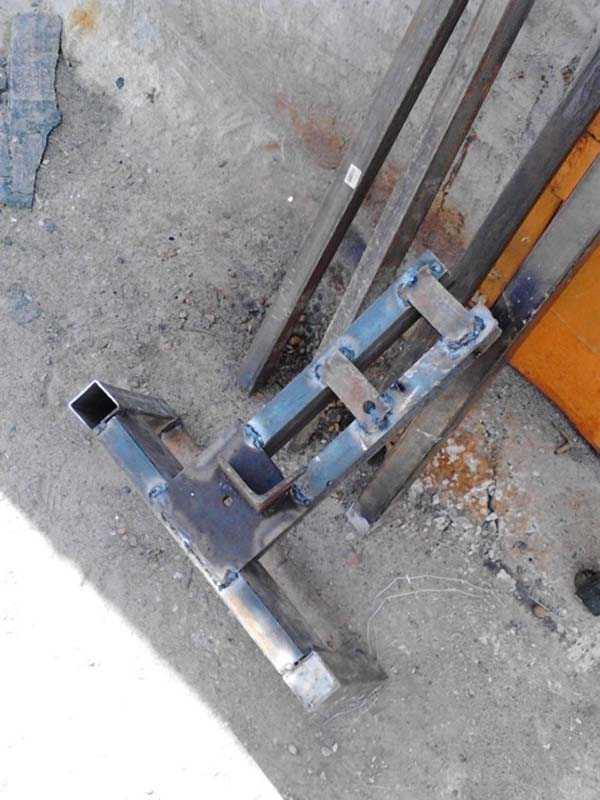

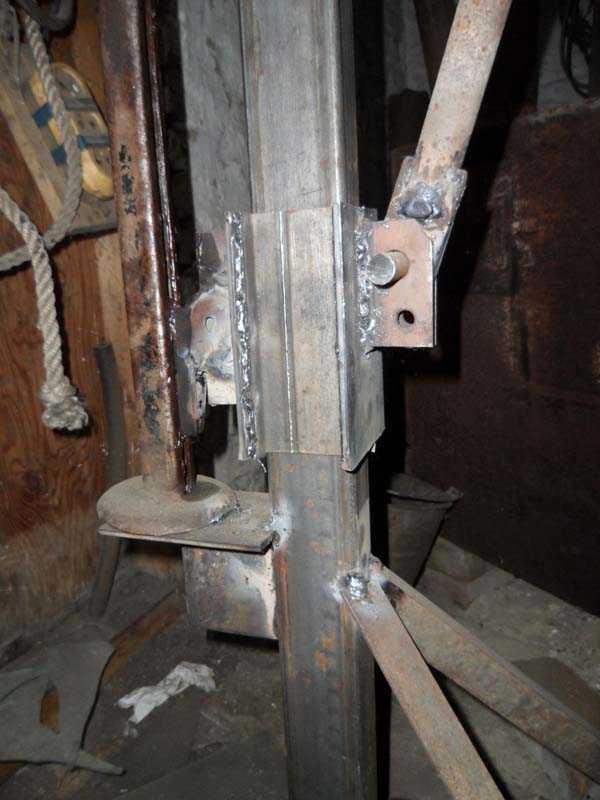

Основание сварено из швеллера 60 мм и квадратной трубы 50 мм, дополнительно использованы обрезки для усиления конструкции.

Швеллер сварен под углом, на который отклоняется назад вертикальная колонна.

Стойка вертикаль и стрела из квадратной трубы 50 мм.

Ноги и вылет стрелы сделаны из 40 мм квадратной трубы.

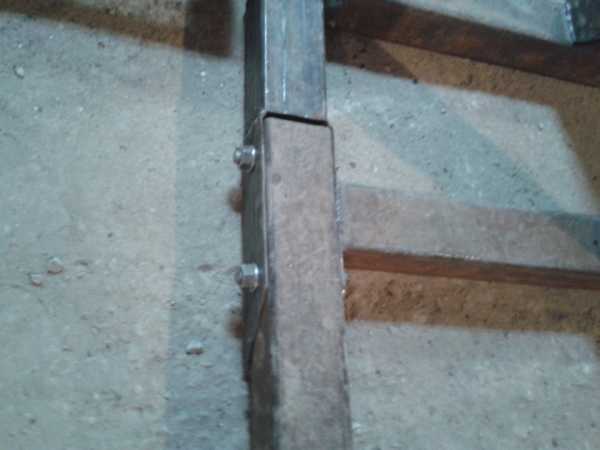

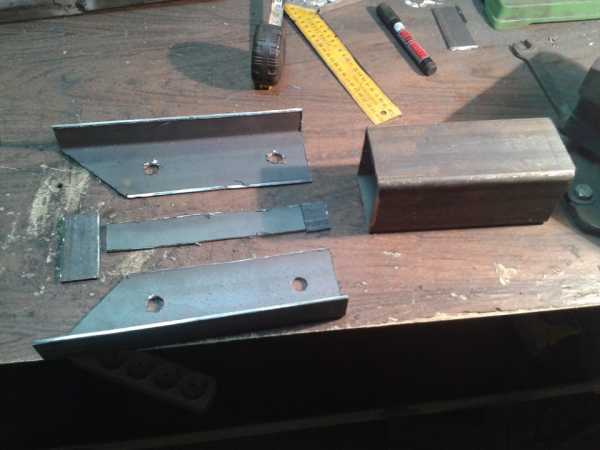

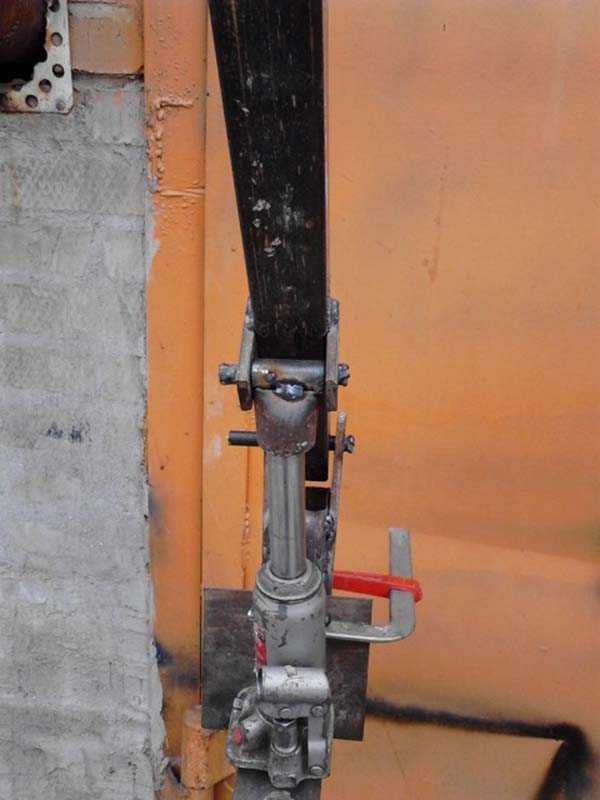

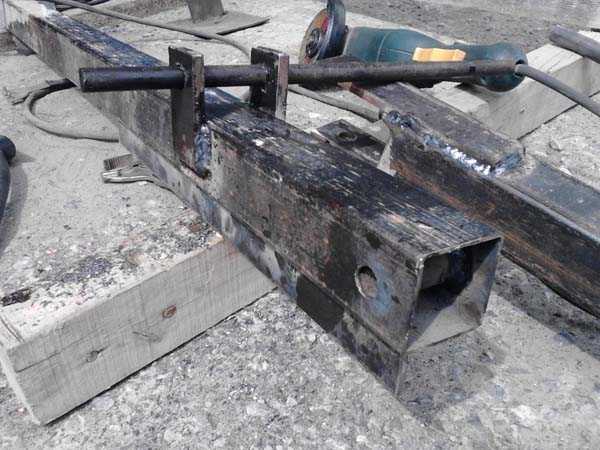

Насверлил отверстий под вертикальную стойку, ноги, и стрелы на вылет. Доварил ухо под домкрат и прикинул как встанет домкрат на огрызок какой-то металло-конструкции. На стреле 30мм уголок усиление.

Плечо — 1/5, примерно 110 см стрелы и 22 см упора от оси вертикальной стойки.

На фото подъем 130 см до 210 см. Стрелу можно двигать в плюс в зависимости от грузоподъемности. Так же можно на домкрате из штока выкрутить винт. Домкрат рассчитан на 3000 кг, поэтому вес на стреле максимум 600 кг (плечо 3000/5).

При испытаниях начало гнуть вертикальную консоль (между нижними швеллерами и упором нижним домкрата). Мотор + коробка, 250-260 кг. Пришлось усилить, наварить на 50 трубу нарезанные пластины 5 мм.

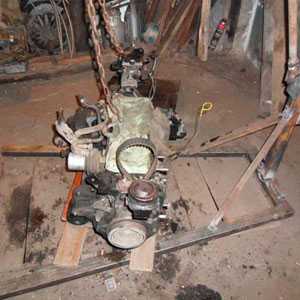

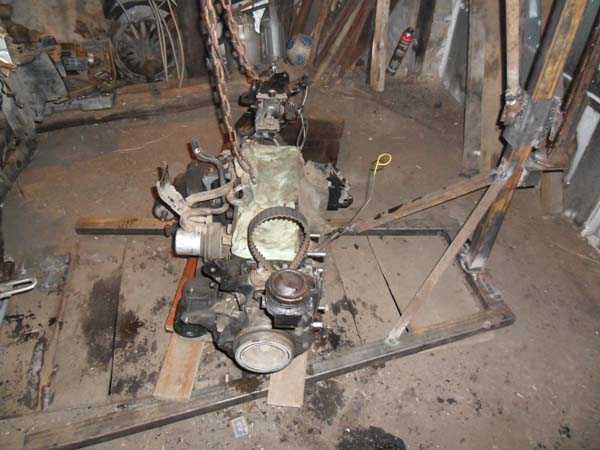

Самодельный подъёмный кран простой в использовании, 25 мин и мотор уже стоит на подушках в машине.

Популярные самоделки из этой рубрики

Самодельное зарядное устройство для автомобильного...

Зарядное устройство для автомобильного аккумулятор...

Самодельный электровелосипед из болгарки: фото сбо...

Самодельный бензогенератор из триммера...

Электровелосипед своими руками: описание сборки...

Электролебедка своими руками...

WD 40 своими руками: простой рецепт изготовления...

Зарядное устройство для автомобильного аккумулятор...

Самодельная лебедка из стартера...

Генератор на 220 вольт своими руками...

Самодельный компрессор для гаража...

Самодельный бензогенератор...

sam-stroitel.com

Кран консольный своими руками

[contents]

Сегодня мы расскажем, как построить консольный кран своими руками. Но вначале несколько слов о том, чем отличается подобная конструкция. Итак, консольные краны используются для поднятия умеренных грузов и идеально подходят для обслуживания строительных площадок. Более того, их используют и в других сферах промышленности – машиностроении, цехах механической обработки и т. д. Такой широкий спектр эксплуатации объясняется возможностью работы в стенных условиях, то есть в условиях ограниченного пространства.

Виды консольного крана

Существует два вида подобных кранов.

Передвижные конструкции состоят из рамы, опирающейся на два колеса и перемещающейся по специальным направляющим. К раме крепится сама консоль.

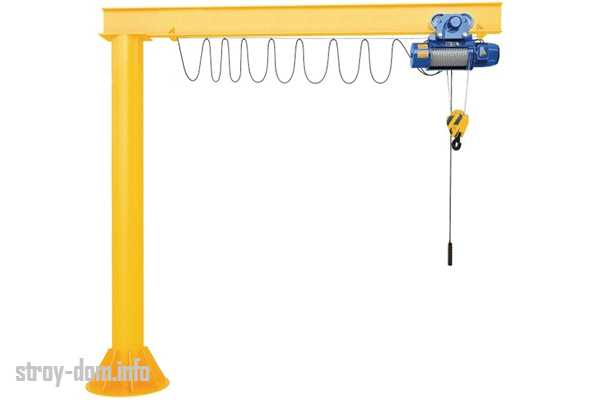

Стационарные конструкции крепятся на стенах или специальных колонах. Характерно, что колона может устанавливаться на основание здания. При этом краны бывают на одно и два плеча (в зависимости от типа опоры), а также обладают разной грузоподъемностью.

Описываемый проект нестандартен, но для его воплощения вам потребуются всего два помощника. Процедура начинается с составления проекта.

Внимание! Все элементы подогнаны под газорезку ЧПУ, т. к. это самый дешевый вариант.

Техническое задание

Монтаж, погрузка/разгрузка усилиями четырех человек.

Подъемная высота 5 метров.

Семиметровая консоль.

Грузоподъемность – от 0,6 тонны.

Установка без применения специальной техники.

Составление проекта

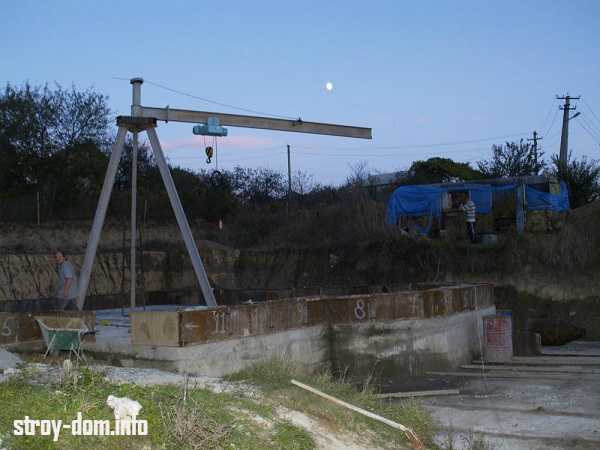

Кран будет опираться на три ноги из «двадцатого» двутавра, закрепленные посредством фланцев из 1,4-сантиметровой стали и болтов М-16. В качестве вала используется труба с толстыми стенками. Ноги оснащаются дополнительными распорками.

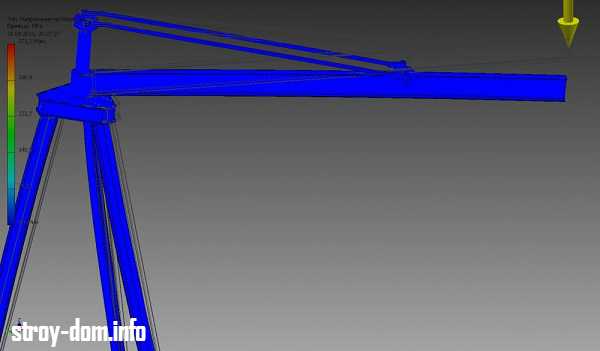

Стрела будет проседать на 5 см, т. к. у ног незначительный запас прочности (используются три вместо шести). Более подробнее можно посмотреть здесь http://chelny-kran.ru/catalog/kran-balki-kontsevye-balki-krana/kran-konsolnyj.

Чертеж

Для создания чертежа используйте автокад, но закруглите все размеры. Готовые файлы из программы идут сразу на ЧПУ.

Сварка

Для сварки всех элементов вам потребуется сам сварочный аппарат, ток силой в 220А и пять электродов. При выставлении используйте монтажный уровень. На все это потребуется максимум один день.

Сборка конструкции

Для удобства выройте котлованы для ног, сборку проводите лежа (на это уйдет примерно несколько часов). Для поднятия крана вам потребуются грузовик, трос и балка. Один конец троса закрепите к грузовику, другой – к крану. При помощи грузовика тяните трос через балку, пока конструкция не встанет на ноги.

Далее зафиксируйте стрелу и натяните тросы растяжки. Собственно, все: кран консольный своими руками практически готов!
Конечно, для его строительства требуется немало сил, денег и времени, но вскоре он полностью себя оправдает. Если все сделано правильно, то с помощью крана можно будет, например, заливать до двенадцати кубов бетонного раствора (при наличии нескольких помощников и пары бетономешалок). Удачи в работе!

stroy-dom.info

Игрушечный кран своими руками - очень красивый проект (фото + чертежи) | Своими руками

Реклама

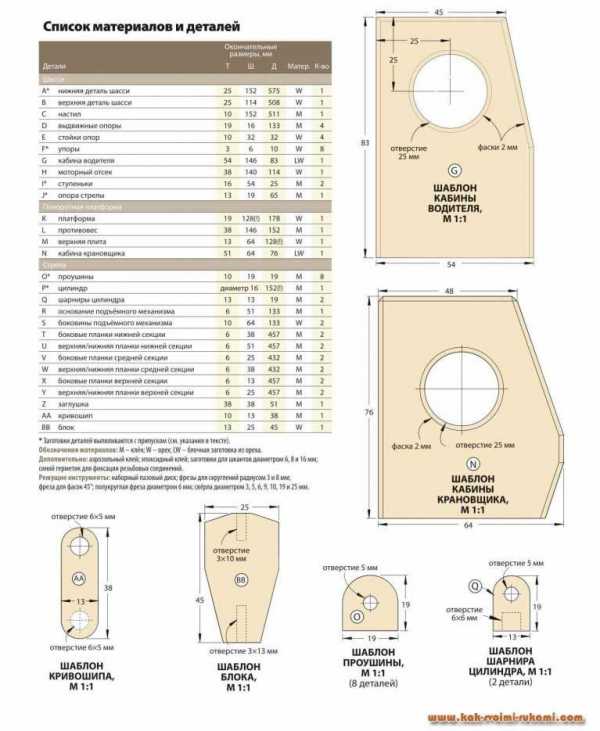

Для изготовления некоторых деталей игрушки вам потребуются шаблоны, которые вы найдёте в конце этой статьи. Сделайте копии этих шаблонов и с помощью аэрозольного клея прикрепите их к заготовкам, выпилите и отшлифуйте вдоль линий контура, а затем просверлите отверстия в указанных местах. Удалите бумажные шаблоны, смочив их уайт-спиритом, и окончательно отшлифуйте детали наждачной бумагой № 220.

Начните с массивного шасси автокрана

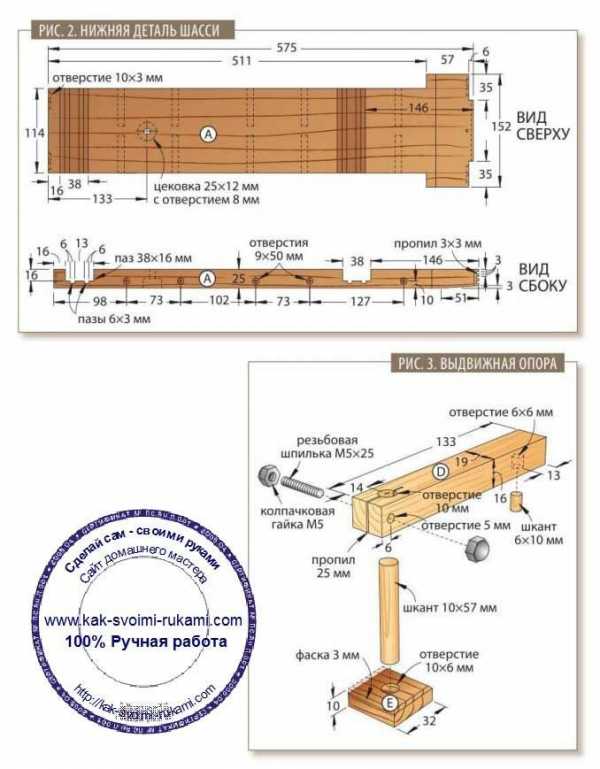

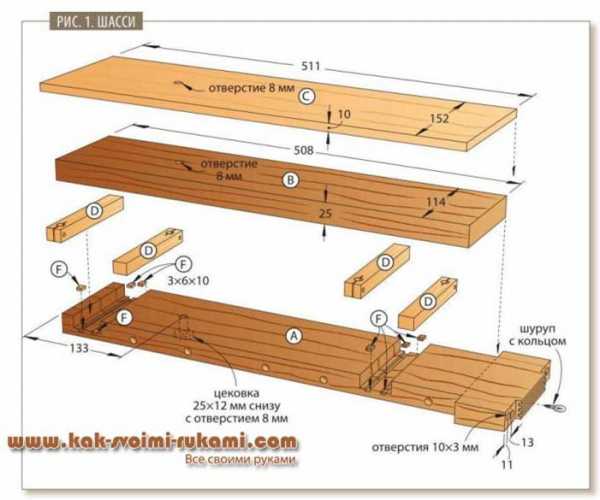

1. Выпилите из ореховой доски заготовку размером 25x160x575 мм для нижней летали шасси (А). Отпилите от каждой кромки заготовки полосу шириной 19 мм, пометьте, чтобы правильно ориентировать в дальнейшем, и отложите в сторону. Выпилите верхнюю деталь шасси В, настил С, выдвижные опоры и стойки К (рис. 1 и 3, список материалов»). Временно огложите эти детали в сторону.

2. Установите в пильный станок пазовый диск толщиной 6 мм и настройте его вылет равным 16 мм. За несколько проходов выпилите поперёк нижней летали шасси А пазы шириной 38 мм (рис. 2). Затем поднимите диск до высоты 19 мм и сделайте внутри каждого широкого паза ещё пару пазов шириной 6 мм (фото А).

3. Подготовьте полоску размером 3x6x305 мм для упоров F. Опилите упоры указанной длины (фото В) и вклейте их в узкие пазы нижней детали шасси А (фото С).

4. Сделайте на нижней летали шасси А снизу цековку 25×13 мм с 8-миллиметровым отверстием, а затем пять осевых отверстий диаметром 9 мм на каждой кромке (рис. 2). Обратите внимание: центры осевых отверстий расположены не посередине толщины нижней детали.

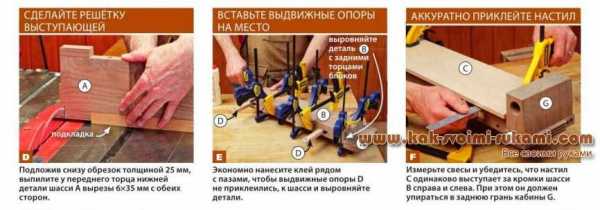

5. Возьмите отпиленные ранее полоски. От переднего конца каждой ИЗ них отпилите блок ДЛИНОЙ 64 мм. Снова приклейте эти блоки к нижней детали А, выровняв с передним торном. Когда клей высохнет, сделайте на переднем торце пропилы, имитирующие решётку (рис. 2). Затем выпилите на передних углах вырезы, как показано на фото D.

6. Разметьте и отшлифуйте снизу 3-миллиметровый скос на нижней детали шасси А (рис. 2). Затем 10-миллиметровым сверлом сделайте спереди и сзади отверстия, имитирующие фары и габаритные фонари (рис. 1 и 2), одинаково расположенные на каждом торце.


Читайте также: Игрушка вездеход своими руками (мастерим вместе с ребенком)


7. Возьмите выпиленные ранее выдвижные опоры D. Просверлите в указанных местах отверстия и сделайте пропил по центру ленточной пилой (рис. 3). В глухие отверстия вклейте отрезки 6-миллиметрового шканта длиной 10 мм, которые должны выступать над поверхностью не более чем на 3 мм.

8. Вложите выдвижные опоры в пазы нижней детали шасси А так, чтобы шканты входили в узкие пазы. Положите сверху, не приклеивая, верхнюю деталь шасси В и зафиксируйте сборку струбцинами. Убедитесь, что выдвижные опоры двигаются легко и плавно. Если необходимо, отшлифуйте их дополнительно.

Примечание. Опоры не должны вставляться плотно, чтобы не застревать при изменении влажноастии. Завершив подгонку, склейте вместе обе летали шасси (фото Е). Когда клей высохнет, окончательно отшлифуйте шасси наждачной бумагой № 220.

9. Возьмите выпиленные стойки Е и отфрезеруйте 3-миллиметровые фаски вокруг верхних торцов (рис. 3). Просверлите в центре 10-миллиметровое отверстие и вклейте отрезок кленового шканта длиной 57 мм. Отложите стойки для просушки.

Переходим к кабине и моторному отсеку

1. Склейте блочную заготовку для кабины G и опилите до размеров, указанных в Списке материалов. Приклейте к одной грани бумажную копию шаблона кабины и выпилите деталь по контуру. Просверлите в указанном месте отверстия с обеих сторон. Примечание. Нет необходимости делать сквозное отверстие.


Ссылка по теме: Игрушка вездеход своими руками (мастерим вместе с ребенком)


Сделайте фаски на всех рёбрах кабины, кроме нижних.

2. Приклейте кабину G к нижней детали шасси А, выровняв посередине ширины (рис. 4). Затем возьмите настил С и приклейте его к верхней детали шасси В (фото F). Когда клей высохнет, переверните сборку A-D/F/G и через отверстие нижней детали шасси просверлите сквозное отверстие диаметром 8 мм в верхней летали и настиле (рис. 1).

3 Выпилите заготовку для моторного отсека Н. Опилите и отшлифуйте скос (рис. 4а), отфрезеруйте фаски и сделайте пропилы, имитирующие решётку. Окончательно отшлифуйте деталь и приклейте её к настилу С вплотную к кабине G.

4. Для ступенек I возьмите кленовую заготовку размером 16x54x305 мм. Выпилите в ней шпунты сечением 6×5 мм с 6-миллиметровыми промежутками (рис. 4Ь). Отпилите от заготовки две детали диной 25 мм. Временно прикрепите к шасси колёса с помощью деревянных осей. Приклейте ступеньки к обеим деталям шасси А, В вплотную к настилу С, выровняв посередине между двумя задними парами колёс.

5. Для изготовления опоры стрелы J возьмите заготовку размером 13x102x65 мм (рис. 4с). Выпилите паз шириной 52 мм с отступом 6 мм от одного из торцов. Теперь сделайте продольный распил, чтобы отделить от заготовки опору стрелы указанных размеров. Приклейте деталь к моторному отсеку Н (рис. 4).

Сделайте поворотную платформу

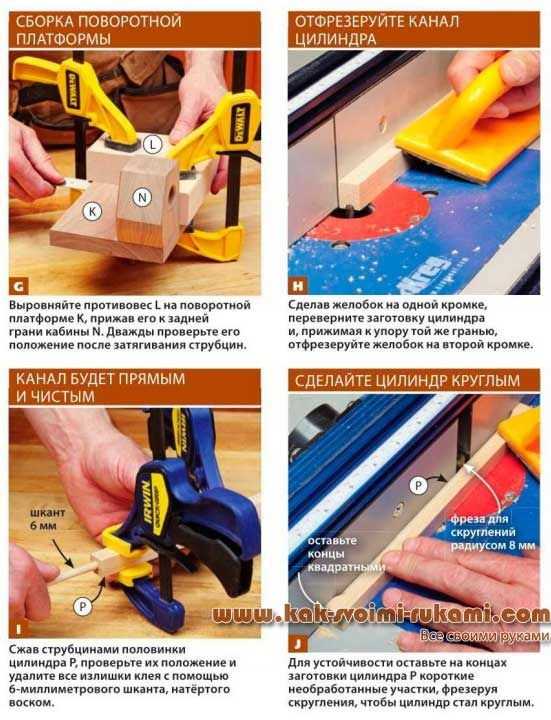

1. Выпилив платформу К (рис. 4d), опилите и отшлифуйте закругление по радиусу па заднем конце; просверлите в указанных местах отверстия, вставьте в них болты М8*75 с шайбой и зафиксируйте эпоксидным клеем.

2. Прикрепив к заготовкам копии соответствующих шаблонов, выпилите по форме противовес L, верхнюю плиту М и кабину крановщика N.

3. Приклейте кабину N к переднему углу платформы К (рис. 4). Затем приклейте противовес L к платформе (фото G). Когда клей схватится, приклейте к противовесу верхнюю плиту М, выровняв по центру относительно краёв и вровень с вырезом противовеса.


Читайте также: Игрушечный арбалет своими руками – чертежи и фото

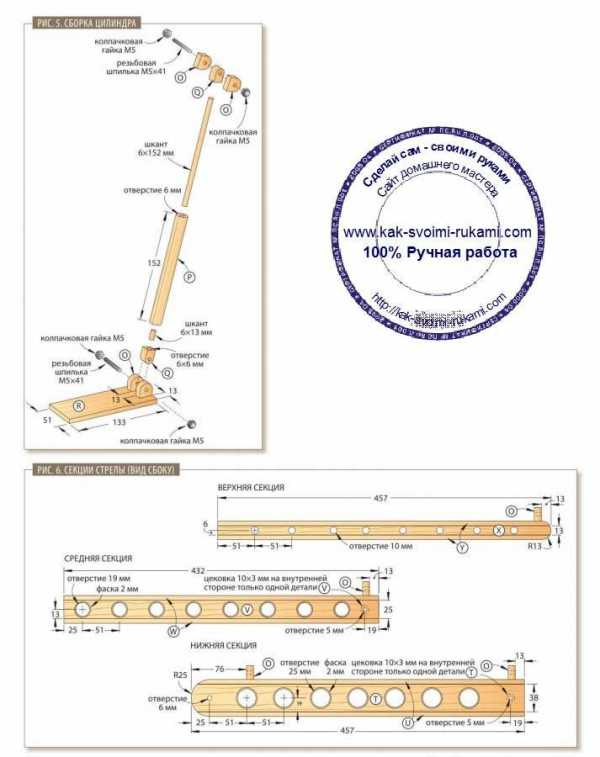

Изготовьте цилиндр стрелы

1. От кленовой заготовки размером 10x19x305 мм отпилите восемь проушин О и придайте им форму в соответствии с шаблоном. Просверлите в каждой проушине отверстие диаметром 5 мм и отложите эти детали в сторону.

2. Чтобы сделать цилиндр Р, возьмите кленовую заготовку размером 16x19x203 мм. Краткий совет! Имейте под рукой несколько заготовок таких же размеров для проверки настроек фрезерного стола и пильного станка. Установите в фрезерный стол 6-миллиметровую полукруглую фрезу так, чтобы она выступала на 3 мм над поверхностью стола. Отрегулируйте положение продольного упора, чтобы выровнять фрезу посередине узкой грани заготовки, и отфрезеруйте желобок на противоположных кромках (фото Н). Распилите заготовку вдоль на две половины и снова склейте, чтобы желобки, обращенные друг к другу, образовали цилиндрический канал (фото I).

3 Когда клей высохнет, отфрезеруйте скруглсния на всех четырех ребрах заготовки цилиндра (фото J). Отпилите концы заготовки, чтобы придать цилиндру I* окончательную длину 152 мм.

4 Так же, как делали проушины О, изготовьте в соответствии с шаблоном две детали шарнира Q для концов цилиндра. Просверлите в указанном месте 5-миллиметровое отверстие, а также отверстие диаметром 6 мм в центре торца каждой детали. Подготовьте отрезки 6-миллиметрового шканта длиной 13 и 152 мм и вклейте их в отверстия па торцах деталей (рис. 5).

5. Выпилите основание стрелы R указанных размеров и окончательно отшлифуйте. Подготовьте два отрезка резьбовой шпильки MS ДЛИНОЙ 41 мм, расположите каждый шарнир цилиндра Q между двумя проушинами О и скрепите резьбовой шпилькой, добавив пару кол-пачковых гаек (рис. 5). Приклейте сборку O/Q с коротким шкантом к основанию стрелы.

6. В соответствии с шаблоном выпилите боковины S по форме и просверлите в указанных местах отверстия. Приклейте боковины к кромкам основания R и убедитесь в прямоугольности (рис. 7).

7. Когда клей высохнет, приклейте собранное основание O/Q/R/S к поворотной платформе К, расположив в вырезе противовеса L.

Крану нужна стрела

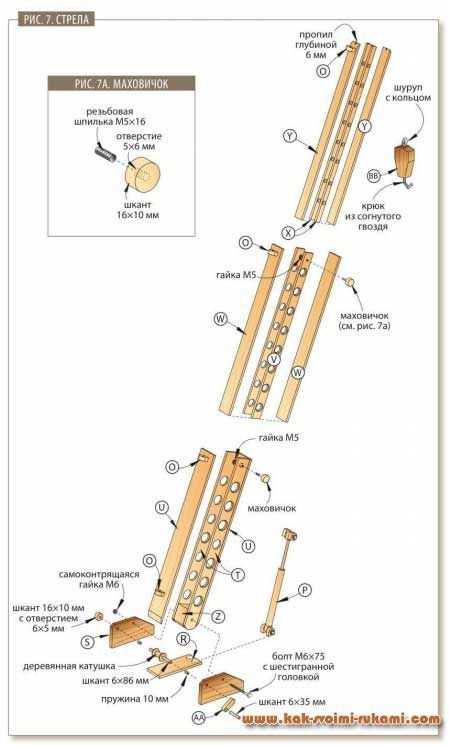

1. Выпилите боковые Т, V, X и верхние/нижние U, W, Y планки секций стрелы. Просверлите в боковых планках нижней и средней секций отверстия диаметром 25 и 19 мм и сделайте фаски на их краях (рис. 6), а в боковых планках верхней секции просверлите 10-миллиметровые отверстия. Сделайте цековку 10×3 мм на внутренней стороне только одной боковой планки для нижней секции и одной для средней секции (рис. 6). Затем просверлите в центре цековок отверстие диаметром 5 мм. Вклейте эпоксидным клеем в каждую цековку гайку М5. Краткий совет! Кончиком зубочистки или тонкого гвоздя аккуратно нанесите эпоксидный клей по периметру цекобки и убедитесь, что он не попал в резьбу гайки и центральное отверстие.

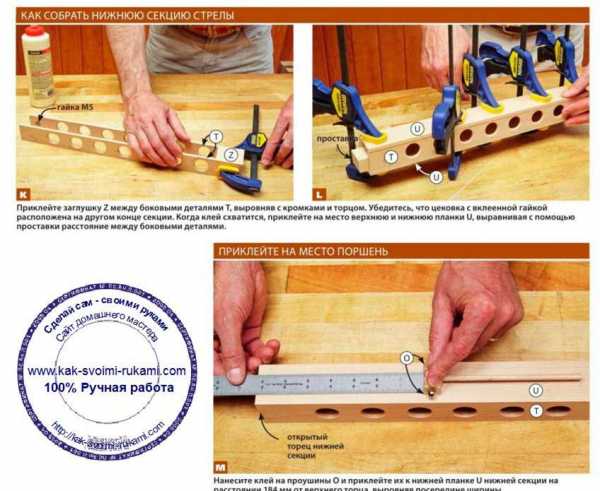

2. Выпилите торцевую заглушку Z, пока оставив оба её конца прямоугольными, и такую же проставку. Соберите нижнюю секцию стрелы (фото К, L). Выпилите проставки для сборки средней и верхней секций, но не приклеивайте их. Просверлите в нижней секции T/U/Z 6-миллиметровое отверстие (рис. 6).

3. После тщательной просушки проведите пробную сборку стрелы, вставив секцию X/Y внутрь V/W, a V/W -в T/U/Z. Каждая из них должна легко выдвигаться, не застревая. Если требуется, дополнительно отшлифуйте пли острогайте поверхности, а затем отшлифуйте секции стрелы окончательно.

4. Возьмите шарнир цилиндра с минным шкантом и приклейте к нижней секции стрелы T/U/Z (фото М). Ленточной пилой опилите закругление на нижнем конце нижней секции и верхнем конце верхней секции X/Y (рис. 6). С помощью пильного станка сделайте посередине верхнего конца верхней секции пропил глубиной 6 мм для шнура (рис. 7). Приклейте на место четыре оставшиеся проушины О, выровняв их посередине ширины каждой секции стрелы.

5. Вставьте закрытый нижний конец нижней секции O/T/U/Z между боковинами основания S и вдвиньте длинный шкант в канал цилиндра Р. Зафиксируйте нижнюю секцию болтом М6*75 и самоконтрящейся гайкой (рис. 7).

6. От 16-миллиметрового деревянного стержня-шканта отпилите три отрезка длиной 10 мм. Просверлите в одном из них 6-миллиметровое отверстие глубиной 5 мм, вклейте шкант длиной 86 мм и отложите в сторону для последующей сборки ворота подъёмного механизма. Из двух оставшихся отрезков сделайте маховички, просверлив в центре каждого 5-миллиметровое отверстие глубиной 6 мм и вклеив эпоксидным клеем отрезок резьбовой шпильки М5 длиной 16 мм (рис. 7а). Когда клей затвердеет, вверните эти шпильки в гайки, закреплённые в нижней и средней секциях стрелы. 11осле окончательной сборки с помощью этих махович ков можно фиксировать среднюю и верхнюю секции стрелы O/V/W, O/X/Y в нужном положении.

Соберите подъёмный механизм

1.По шаблону выпилите кривошип АА и отшлифуйте. Просверлите глухие отверстия на противоположных сторонах детали. Вклейте в одно из отверстий шкант длиной 35 мм (рис. 7).

2. Для сборки подъёмного механизма возьмите маховичок-ворот, сделанный в шаге 6 предыдущего раздела, и вставьте в отверстие боковины S (рис. 7). Наденьте пружину диаметром 10 мм, деревянную катушку 30×22 мм и вторую пружину, прежде чем продеть шкант в отверстие противоположной боковины. Приклейте кривошип АА к концу шканта.

Краткий совет! Если катушка поворачивается вокруг шканта, закрепите её маленьким шурупом или гвоздём-шпилькой.

3. Аэрозольным клеем прикрепите копию шаблона блока к ореховой заготовке толщиной 13 мм, выпилите по контуру и просверлите отверстия в центре каждого торца, как указано на шаблоне. Вверните в верхнее отверстие шуруп с кольцом (рис. 7). Взяв отделочный гвоздь, сточите наждачным камнем острый кончик, согните гвоздь в виде крюка. Вклейте его эпоксидным клеем в нижнее отверстие блока ВВ.

4. Удалите все крепёжные детали, кроме тех, которые приклеены эпоксидным клеем, разъедините секции стрелы, отшлифуйте все места, которые нуждаются в этом, и нанесите отделочное покрытие на все деревянные детали, включая колёса. (Мы три раза наносили полуматовый нитролак из аэрозольного баллона.)

Примечание. Оклейте малярным скотчем концы деревянных осей, что бы сохранишь чистые поверхности для склеивания.

После каждого нанесения несколько раз выдвиньте и задвиньте шкант, выполняющий роль поршня в цилиндре, и выдвижные опоры D, чтобы детали не приклеились.

5. Заново соберите кран, добавляя в каждую колпачковую гайку по капле синего герметика для фиксации резьбовых соединений. Зафиксируйте шканты стоек Е в отверстиях выдвижных опор D отрезками резьбовой шпильки с колпачковыми гайками (рис. 3). Добавив пластиковую шайбу между поворотной платформой К и настилом С, закрепите сборку платформы самоконтрящейся гайкой с шайбой (рис. 4). Затяните гайку так, чтобы платформа не качалась, но могла вращаться свободно.

6. Привяжите конец трёхметрового шнура к катушке и проденьте свободный конец через все проушины О и пропил в верхнем конце верхней секции стрелы 0/X/Y.

Привяжите шнур к верхнему кольцу блока ВВ и намотайте на катушку. Вверните шуруп с кольцом в нижним пропил решётки на нижней детали шасси А и цепляйте за него крюк, когда кран не поднимает грузы. Наденьте на каждую ось колесо и шайбу, затем нанесите каплю клея и вставьте оси в отверстия нижней детали шасси.

7. Когда высохнет клей, наденьте строительную каску, зафиксируйте стойки выдвижных опор и выдвиньте стрелу. Впереди трудная работа с тяжёлыми грузами.


Ссылка по теме: Кукольное кресло своими руками – мастер класс


Игрушечный кран своими руками- чертежи

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100%

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Мини катапульта своими руками в домашних условиях Как сделать катапульту - онагр...
  • Меняем кран буксу своими руками Самостоятельная замена кран-буксы Если кран закручен,...
  • Игрушечный арбалет своими руками – чертежи и фото Как сделать деревянный игрушечный арбалет...
  • Схема полива участка своими руками Как сделать полив участка удобным. Обычно...
  • Как установить фильтр для воды своими руками Установка фильтра для воды своими...
  • Незамерзающий морозостойкий кран – установка своими руками Как установить морозостойкий кран –...
  • Игрушечный домик своими руками – пошаговое описание и фото Как сделать кукольный домик своими...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Как сделать гидравлический кран гусь своими руками

    Уважаемые посетители сайта «Лабуда блог» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя.

     Каждый автомобилист за свою практику  эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.

    Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.

    Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.

    Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.

    И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?

    Материалы

    1. проф труба 80х80 длинной 7 м
    2. труба 89 мм по 700 мм 2 шт
    3. труба 76 длинна 900 мм
    4. колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
    5. металлические пластины 8 мм 4 шт
    6. домкрат 5 т
    7. цепь и крюк, шпилька М-14 длинна 1000 мм

    Инструменты

    1. сварочный инвертор
    2. УШМ(болгарка)
    3. дрель
    4. набор гаечных ключей

    Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

    Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

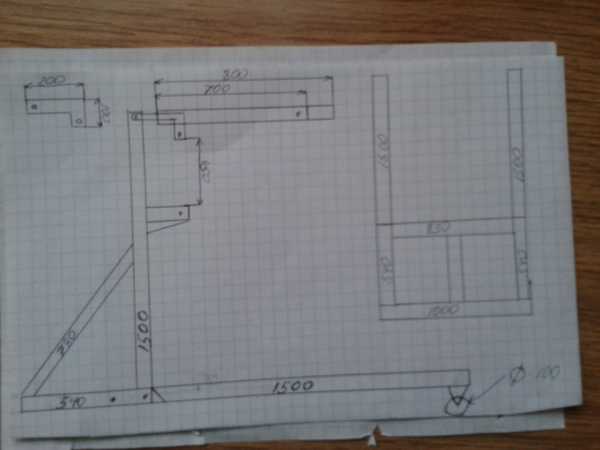

     Чертеж на тетрадном листе составил автор представленного ниже крана.

     Сначала изготавливается стыковая часть часть опоры, она же будет разборной.

    Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

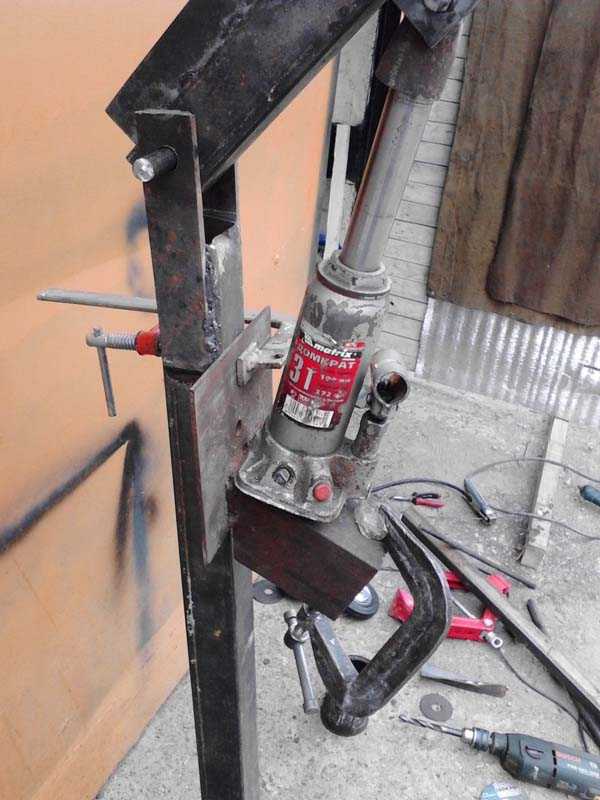

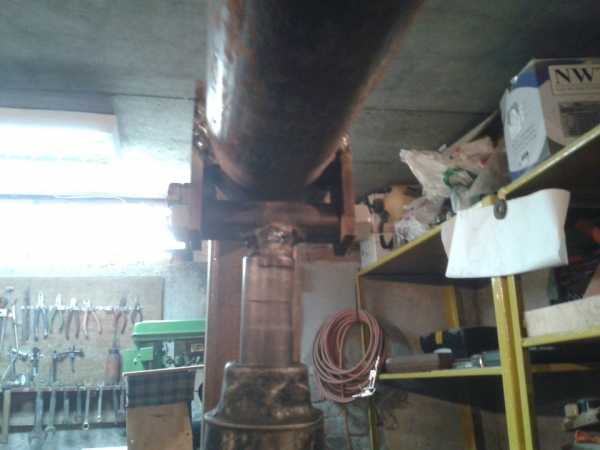

     Установка и крепление домкрата.

     Стрела на полный вылет.

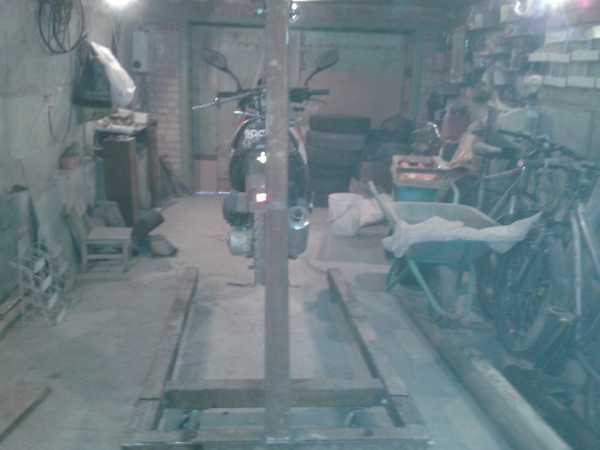

     Эксперимент в гараже, подъем скутера)

     Вес мопеда 120 кг

     Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.

     Так же автор снял небольшое видео испытаний.

    Спасибо за внимание!

    labuda.blog

    Кран-гусь своими руками: чертежи, фото самоделки

    Самодельный кран гусь сделанный умельцем своими руками из домкрата, удобное приспособление для работ по ремонту двигателя автомобиля.

    Сделал себе в гараж простой подъёмный кран-гусь по ниже приведённым чертежам, подъёмным механизмом служит реечный домкрат от ВАЗа.

    Материалы для изготовления самоделки:

    • Профильная труба 60 х 40 х 3 мм — 6 метров.
    • Уголок 30 х 30 х 3 мм — 1,5 метра.
    • Труба 30 х 3 мм — 1 метр.
    • Серьги и подвижной механизм сделаны из металлических пластин толщиной 4 и 7 мм.
    • Домкрат ВАЗ.
    • Болты М 10.

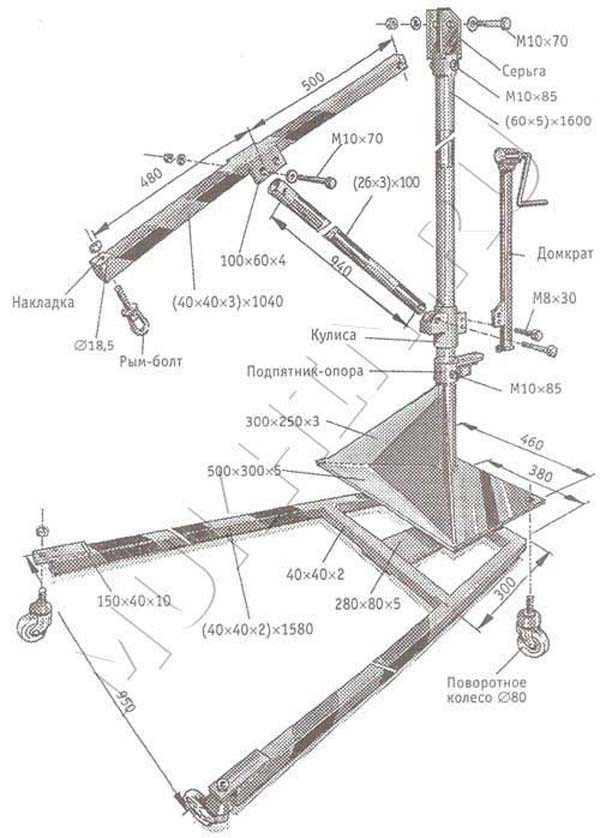

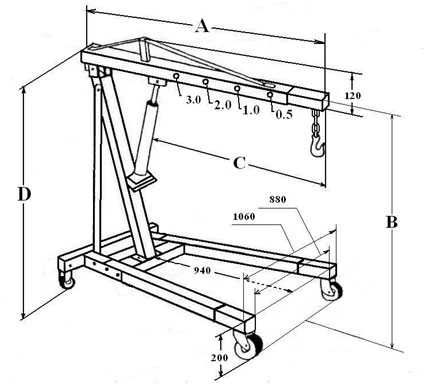

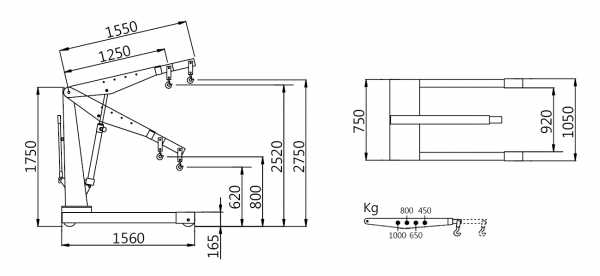

    Чертеж крана гуся.

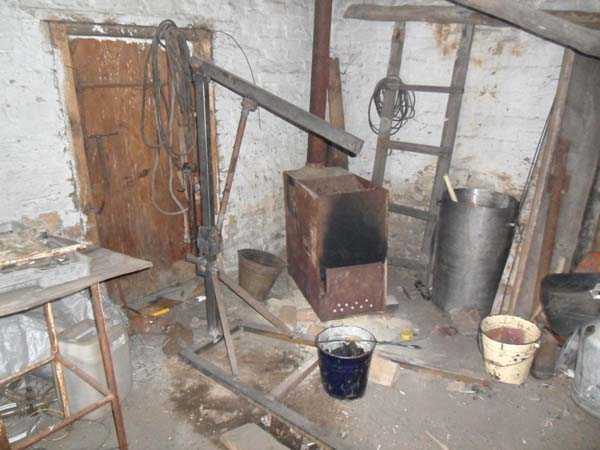

    На фото показана конструкция самодельного кран-гуся.

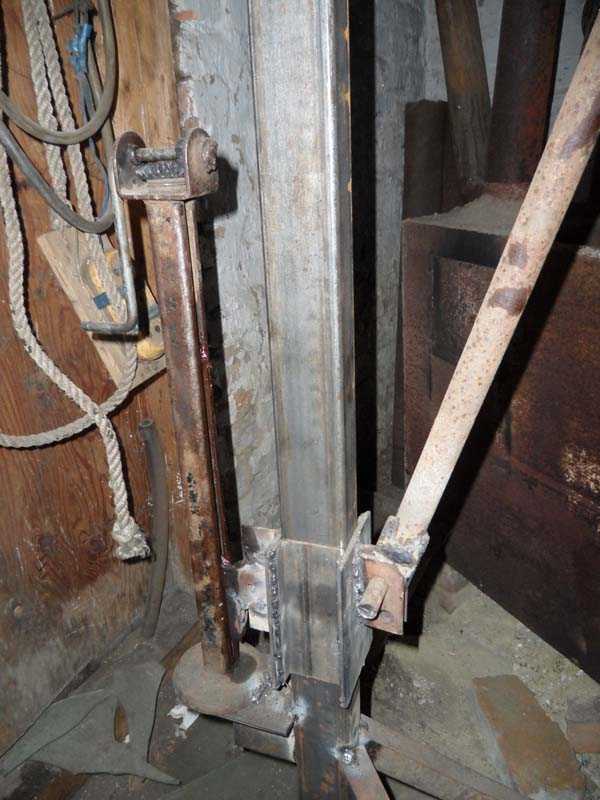

    Подвижный механизм.

    На изготовление подъёмного крана понадобился один день, со своей прямой задачей он полностью справляется, двигатель автомобиля поднимает, чего вполне достаточно.

    Автор самоделки: Александр. г. Красноярск.

    Популярные самоделки из этой рубрики

    Самодельный компрессор

    Электровелосипед своими руками: описание сборки...

    Подъемник для КПП своими руками...

    Самодельная лебедка из стартера...

    Электросамокат своими руками: фото пошаговой сборк...

    Подъемник для снятия КПП своими руками...

    WD 40 своими руками: простой рецепт изготовления...

    Ручная лебедка своими руками...

    Маслоотсос своими руками

    Кран балка своими руками

    Самодельный компрессор из холодильника...

    Самодельная таль

    Загрузка...

    sam-stroitel.com

    Игрушка своими руками: строительный мостовой кран

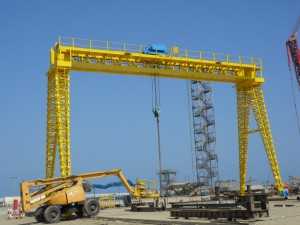

    Захотелось сделать какую-то игрушку своими руками. А тут как раз увидел в Интернете радиоуправляемый башенный кран, и захотел сделать детям (угу, и себе тоже ) что-то похожее. Долго собирался с мыслями – ведь это нужно было спроектировать башню, поворотное устройство, и прочие мелкие конструктивные нюансы. А в итоге остановился на весьма простой идее – вместо башенного крана сделать мостовой козловой кран. Ну вот что-то похожее на то, что на фотографии слева.Первая версия крана была весьма страшненькая на вид.Каркас был сделан из реек сечением 1.5х1.0 см, соединенных между собой фанерными треугольниками при помощи саморезов с широкими шляпками. Клей принципиально не использовался, потому что хотелось, чтобы конструкция была разборная.

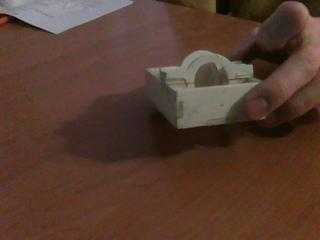

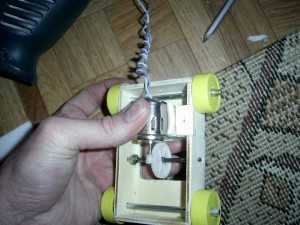

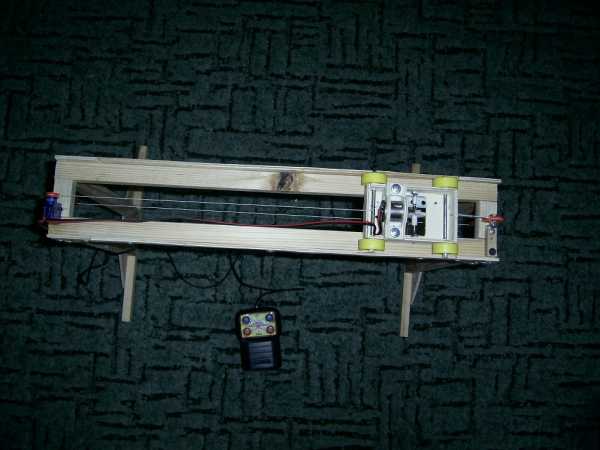

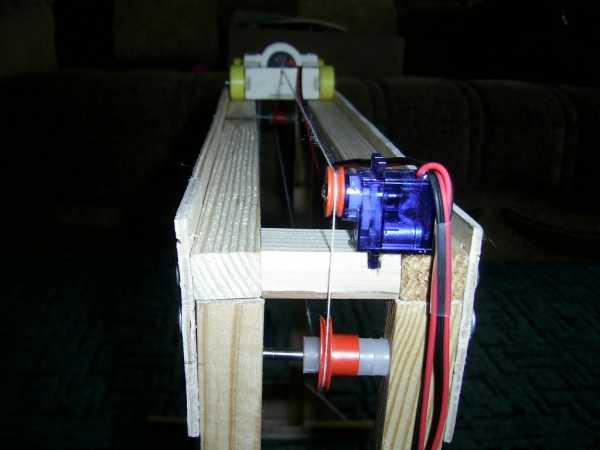

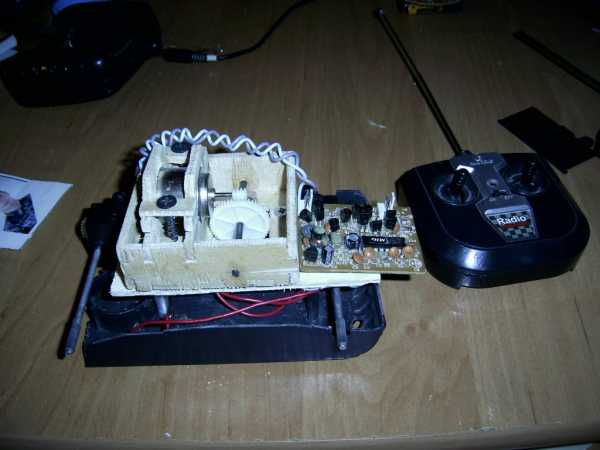

    Сама тележка – из детского механического конструктора, рельсы по которым ездит тележка – тоже оттуда. Ага! Вспомнил почему на самом деле подумал о мостовом кране. Я ж схему увидел в инструкции к этому механическому конструктору. Там этот мостовой кран полностью планировался из металлических пластин и прочих элементов. Но, размеры не впечатляли, хотелось побольше.

    Этот кран оказался не жизнеспособным. Во-первых – тележка застревала посредине, на стыке «железных рельс», они ведь были с закруглениями. Во-вторых – не была продумана ни система перемещения тележки по рельсам (вручную разве что), ни уж тем более система подъема груза.

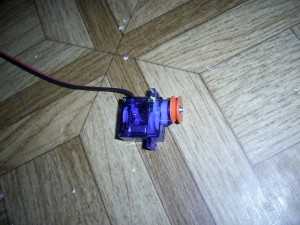

    Впрочем, система подъема груза все же была придумана спустя пару дней. На фотографии показаны части моторамы, в которой планировалось закрепить мотор с червячной передачей. А еще ниже показана эта моторама в сборе. Как видно – собиралось не очень аккуратно. Вот эта вот булавка – для того, чтобы нитка наматывалась на вал там где нужно. Есть у меня плохая привычка, от которой я вообще-то успешно начал избавлятся, – как только изготовление чего-то близится к концу – я начинаю делать все неаккуратно. Ладно. Все равно это не окончательная версия. Почти одновременно с этим, была найдена разломанная детская машинка с мотором, редуктором и батарейным отсеком. Поначалу пробовал крепить ее к стойке  – и делать систему ниток, которые будут перемещать тележку, скрученную из деталей конструктора, на которой была установленная моторама. Но испытания этой системы показали ее полную ненадежность: система ниток постоянно клинила, запутывалась и нормально не работала. Тогда пришла идея установить мотораму на эту разломанную машинку (вернее на то, что от нее осталось), и использовать все это как готовую тележку. Металлические рельсы, при этом конечно же убрать. Использовав батарейный отсек, на этой же машинке и систему радиоуправления, снятой с другой машинки, получил вполне автономную по питанию и управлению тележку для мостового крана. На фотографии – эта тележка показана вверх ногами относительно своего рабочего положения. А вот на двух следующих – в своем рабочем положении. На валы машинки были надеты резиновые трубочки, чтобы они не проскальзывали по деревянной основе крана. И получилась самодельная игрушка, которая состояла из двух независимых частей: радиоуправляемая тележка с пультом, и деревянная рама.

    В таком виде самодельный мостовой кран был отдан на пользование детям.



    Все же неудобная самодельная игрушка получилась. Да и не очень красивая, если говорить честно. А тут еще конкурс моделирования в школе — и прознав про мой авиамодельный опыт (угу, серьезно как звучит «авиамодельный опыт» — тут скорее подойдет — опыт ремонта авиамоделей после аварий ) — моего старшего сына (т.е. по сути меня) обязали изготовить что нибудь этакое на этот конкурс. Причем намекнули, что лучше бы это было что-то более серьезное, чем то, что может изготовить третьекласник. Мда, сам виноват — надо было больше сыном заниматься, чтобы он уже мог сам доказать — что он лучше других…  В общем, отвлекся я чего то. В условиях конкурса было поставлено жесткое условие — габариты — не более полуметра. А это на целых 30 см меньше габаритов уже готового мостового крана. Та и говорю же.. некрасивый он у меня получился тогда. Новый надо делать и аккуратно.

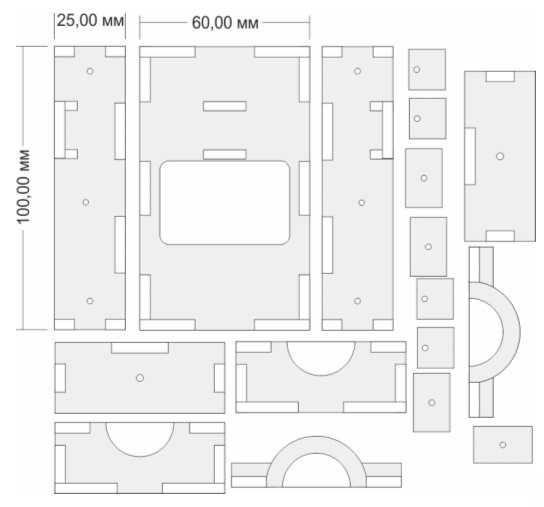

    Нарисовал чертеж (толщина фанеры — 3.7мм — а припуск на рез — оставлял около полмилиметра). Перенес его на фанеру при помощи прозрачной пленки. Вообще — удобный способ переноса чертежей на фанеру. Самоклейка не годится, потому что она просто не держится на фанере. Приклеивать — тоже не вариант — потом отдирать придется. А вот распечатать струйным принтером на прозрачную пленку для лазерного принтера, и пока краска не засохла — аккуратно приложить пленку с чертежом краской к фанере. Получается быстро, удобно и очень точно. Главное — предварительно подготовить поверхность фанеры — зашкурить ее, чтобы краска лучше было видна. Ну и еще — печатать нужно в зеркальном варианте.

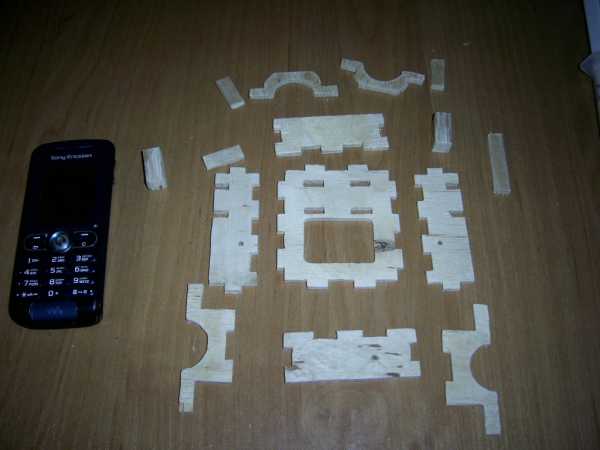

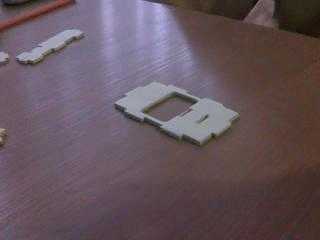

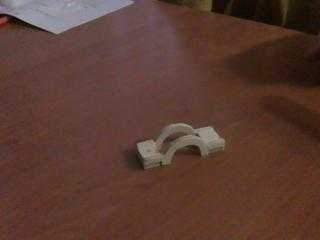

    Вырезаем детали, легонько ошкуриваем (заусенцы неприемлемы — все же игрушка для детей). И собираем на клей ПВА.

    Очень удобные штуки — эти зажимы. Очень часто выручают в разных ситуациях. Вот кстати — вебкамеру, которой снимались эти фотографии — над столом держит такой же зажим

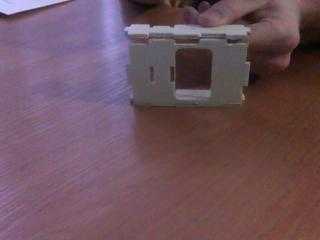

    Ну и не смог удержаться — вот анимированный процесс сборки.

    Корпус моторамы есть. Принимаемся за изготовление рамы. Делать будем ее из тех самых реек, сечением 10х15мм.

    Размечаем куски реек нужной длины

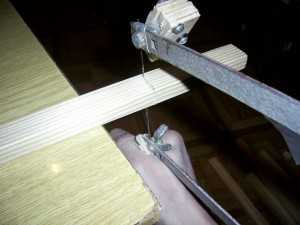

    Разрезаем рейки на куски. Удобно такие рейки лобзиком пилить — пилка слишком много припуска берет. Да и неаккуратно.

    Готовые рейки каркаса

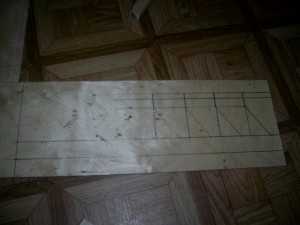

    Размечаем фанерные детали. Прямо на листе фанеры.
    Вырезаем и обшкуриваем

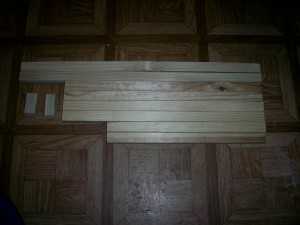

    Готовый набор для сборки каркаса самодельного строительного крана.

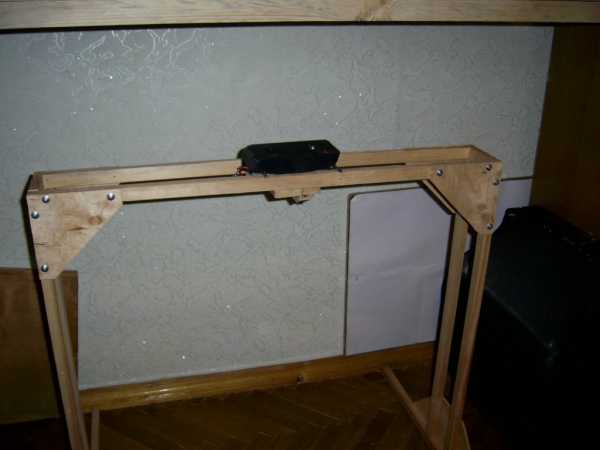

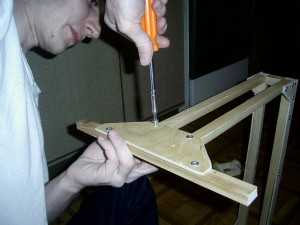

    Начинаем собирать с горизонтальной балки. Ее собираем на шурупы. Клей не используем (чтобы была возможность разборки.

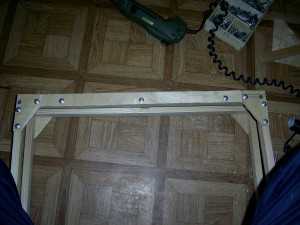

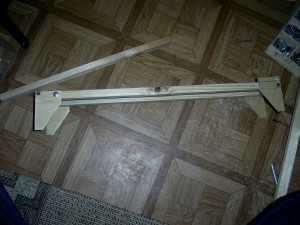

    Привинчиваем шурупами (предварительно — сверлим под шурупы отверстия. Чтобы не треснули балки. Да и фанера не любит такого) фанерные детали. На фотографии — деталь привинчена неправильно. Линия — должна идти вровень с балкой, а я привинтил деталь ниже чем полагается.

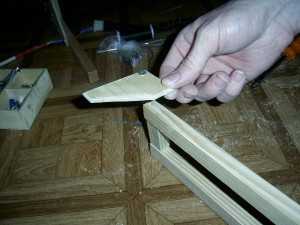

    Один из шурупов, крепящих деталь к балке — тот, которым балка собирается. Чтобы проделать отверстие в нужном месте — то деталь кладем между частями балки — и сверлим вдоль уже готового отверстия.
    Ну а потом деталь забираем наверх. Где ее и прикручиваем (я почти все детали так привинтил, когда наконец то понял свою ошибку.
    Начал исправлять ошибку. Справа — уже правильно прикрученные детали. Зачем должны быть выступы? А это бортики, которые не дадут съехать тележке с моторамой с балки.
    В процессе работы изменил чуточку принцип сборки. Фанерный уголок к верхней балке сначала крепиться одним шурупом. А к стойке — прикручен двумя. Тогда, контролируя при помощи угольника прямой угол…
    … сверлим в верхней части угольника отверстие под второй шуруп. (Говорил — буду делать аккуратно — но уже пару лишних дырок сделал… Ну что поделать. Несмотря на то, что я уже делал этот кран — технология то все равно новая. Следующий, если соберусь делать, будет намного аккуратнее )
    Аналогично крепим при помощи фанерных угольников все стойки.

    Теперь нужно прикрутить к горизонтальной балке фанерный бортик.

    Собранная верхняя часть каркаса самодельного строительного мостового крана.

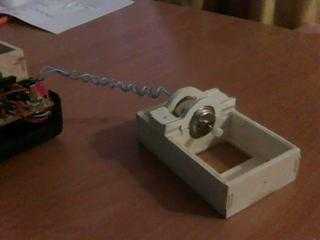

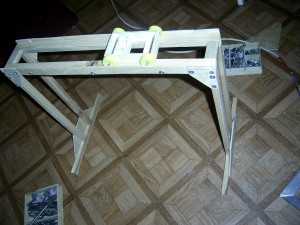

    Примеряем к нему собранную мотораму. Кстати, колесики на мотораме были взяты от сломанного детского строительного конструктора (там были этакие кубики с колесиками. Кубики сломались и выбросились, колесики я выбрасывать не стал (угу, плюшкинство чистой воды. Но тут хоть принесло пользу)
    Начинаем размечать отверстия на основание каркаса.
    Под контролем угольника — сверлим отверстия. Кстати, хорошо, что моя жена этого не видела. Несколько дырок в полу я все же сделал. Лучше, конечно, сверлить на какой то доске. Правда есть проблема — доска должна быть широкой, чтобы помещалась вся конструкция — а то будет очень неудобно держать.
    И прикручиваем основание шурупами. Кстати, насчет шурупов — я их брал с широкими шляпками. Фанера других не потерпит…. ну и как я говорил — клей при сборке я не использовал — возможность быстрой разборки для удобной транспортировки — это весьма хорошая штука.

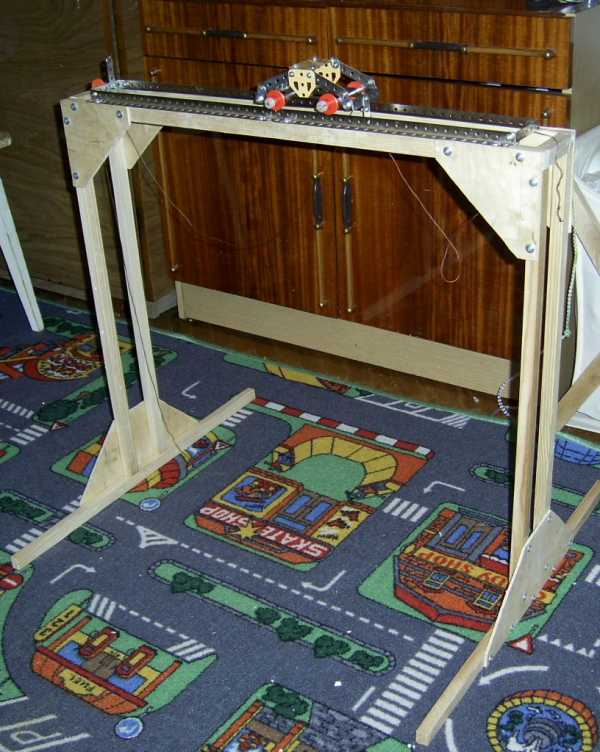

    Готовый каркас самодельного строительного мостового крана.

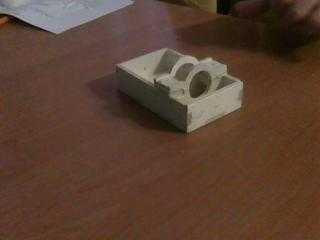

    Теперь займемся моторамой. Демонтируем из старой моторамы мотор и шестеренку и начинаем устанавливать их на новую мотораму.
    Чтобы мотор плотно лежал в своем креплении — под него подкладываем кусок потолочки.
    Выступающие части потолочки (после вдавливания мотора на свое место) срезаем.

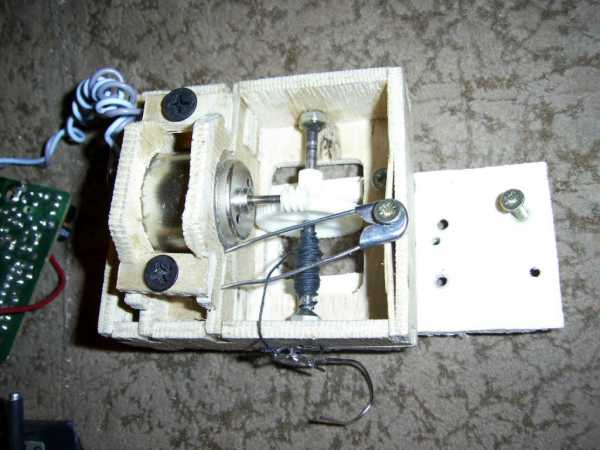

    Прикручиваем шурупами крышку крепления мотора.
    Итак, моторама готова. Теперь надо заняться системой перемещения моторамы вдоль направляющих каркаса. Все же было решено сделать это при помощи системы ниток, но на этот раз сделать все очень аккуратно. В качестве мотора — используем сервомашинку, которая вышла из строя. Мотор внутри работает, но сигнал с приемника она не отрабатывает. Скорее всего умер потенциометр. Значит будет служить теперь не на самолете — а в строительном кране Разобрав сервомашинку, и выломав ограничители на потенциометре и шестеренках — получаем удобный моторчик с редуктором. Провода подпаиваем напрямую к моторчику, а на вал приклеиваем (и прикручиваем) маленький шкив, который берем из механического конструктора.
    При помощи пятиминутной эпоксидки — приклеиваем переделанную сервомашинку к каркасу строительного крана. На фотографии, кстати, уже видно часть смонтированной на каркасе системы шкивов. И вал и шкивы взяты все с того же строительного конструктора.
    Собираем шкив на другой конец балки каркаса.
    Устанавливаем его (привинчиваем двумя шурупами, один из которых крепит шкив к кусочку фанеры)
    Далее — протягиваем нитку. Для хорошего сцепления со шкивом мотора, делаем два оборота вокруг шкива. Для натяжения нитки — использована пружина. Проверяем, все красиво работает. И идем спать… а то на часах уже 3 часа ночи…

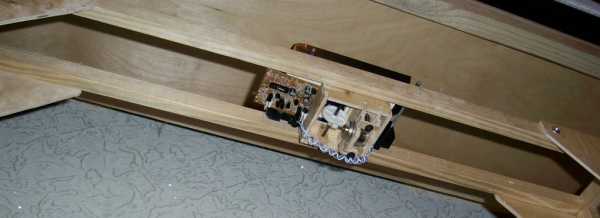

    На утро разогреваем паяльник, ищем проводной пульт от старой сломанной детской машинки, и красиво оформляем всю проводку (повезло с пультом — в нем сразу есть батарейный отсек для 3 пальчиковых батареек. А сервомашинке лучше больше и не давать…). Наматываем на вал моторамы нитку, на конец нитки прикрепляем железную подкову. Как можно увидеть с фотографии — на этот раз направляющая для нитки у меня выглядит намного аккуратнее, чем в прошлой версии А вот тут оказалось, что электромагнит, который я планировал использовать в кране (тоже с механического конструктора) где то затерялся. А так как кран уже надо было относить на конкурс (ага, мне дали 5 месяцев на изготовление — а я все отложил на последний день!) — то вцепил на железную подкову парочку мебельных магнитов. Постоянный магнит — лучше чем крюк.

    Делаем парочку фотографий и тащим кран на конкурс.

    В школе снял видео. Жаль, что на мыльницу, но хоть что-то.

    luckytech.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
